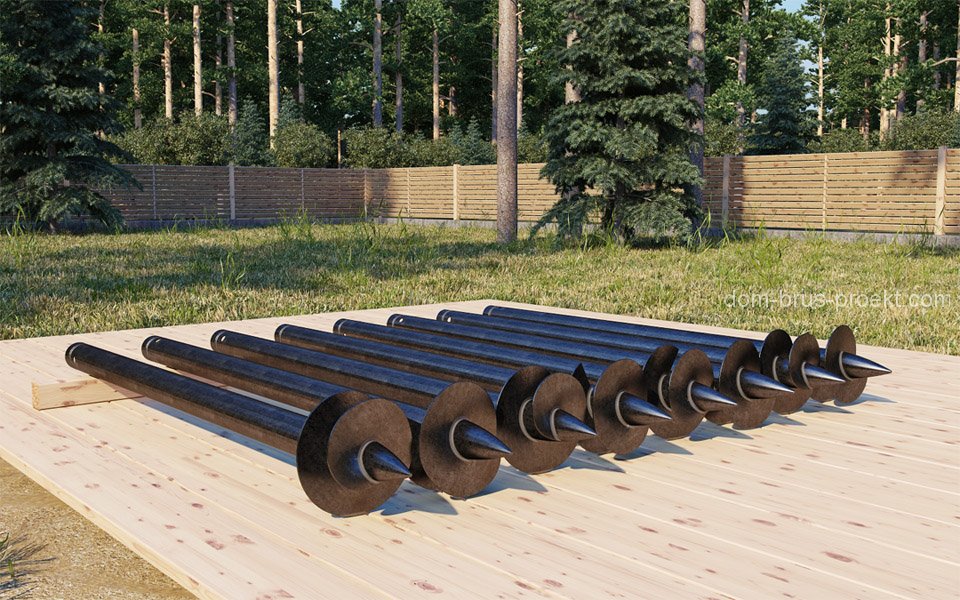

Применение винтовых свай

Понятие «набивная свая»

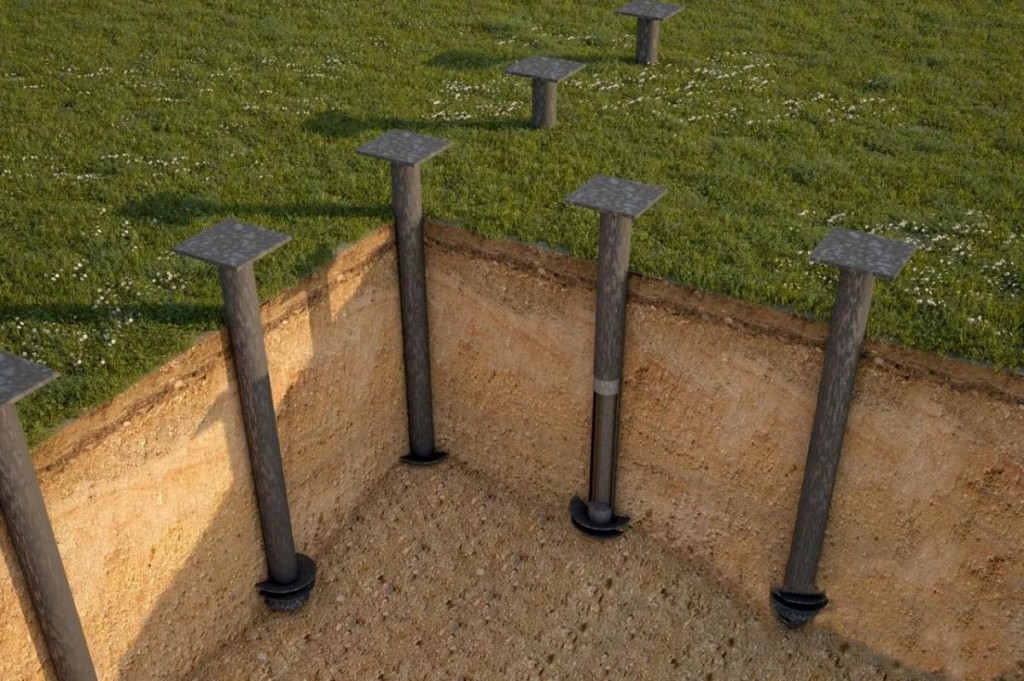

Набивная свая на схеме и фотографии

Чтобы иметь понятие об устройстве набивной свайной конструкции, можно представить бетонный или железобетонный столб с нижним наконечником, который заглубляется в грунт ниже отметки промерзания. При этом создается надежная и прочная свайная конструкция, способная защитить фундамент жилого дома от грунтовых сдвигов. Если участок под застройку находится на неоднородных сложных грунтах, рекомендуется свайный фундамент усиливать ростверком.

Набивные сваи передают нагрузку от здания непосредственно на грунтовое основание.

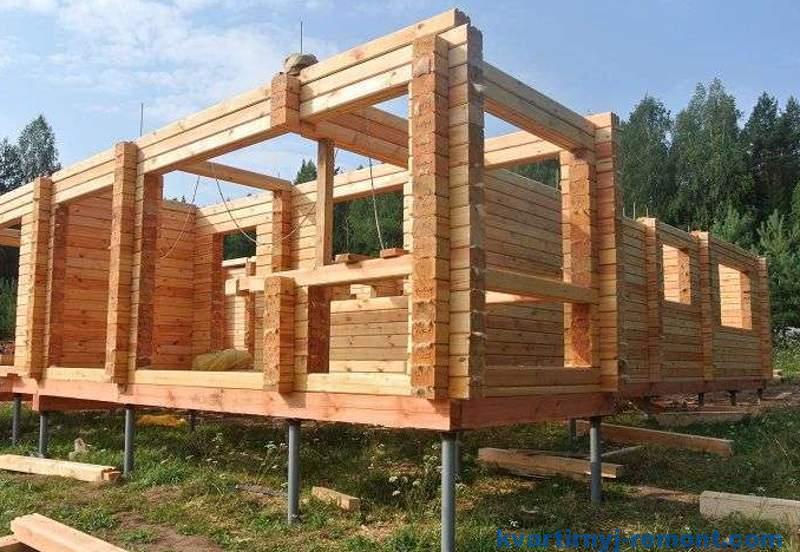

Винтовые сваи –за что их любят?

Использование винтовых свай для фундамента – оптимальное решение для сложных рельефов, в том числе песчаных, подтапливаемых, болотистых, скалистых, глиняных. Подобный тип основания для жилых и нежилых сооружений, ограждений в разы уменьшает затраты, как временных, так и материальных ресурсов на строительство, при этом обеспечивая высокую надежность, практичность и безопасность будущего объекта.

К основным преимуществам винтовых свай и обустроенного на них фундамента относятся следующие факторы:

• Высокий уровень оперативности. Фундамент на сваях возводится в кратчайшие сроки – от одного до нескольких дней, в зависимости от сложности и объема предполагаемых работ.
• Отсутствие «мокрых работ» – не нужно ожидать застывания бетонных смесей, усадки фундамента и почвы. Сразу после погружения свайных конструкций можно приступать к непосредственным строительным работам.
• Экономическая целесообразность. Возведение свайной основы не требует привлечения большого количества спецтехники и рабочих.
• Отсутствие потребности в продолжительных и дорогостоящих землеройных работах.
• Экологичность. Погружение свай не подразумевает устранения уже имеющихся зеленых насаждений, поэтому исключается риск травмирования корневых систем рядом расположенных деревьев, кустарников.
• Аккуратность. Компактность буровой аппаратуры позволяет избегать необходимости демонтажа уже имеющихся ограждений и сооружений, что позволяет сохранить в ландшафтное оформление участка.
• Возможность строительства на любых грунтах без дополнительной подготовки участка. Сваи устанавливаются практически на всех типах почв, благодаря чему реализовываются самые оригинальные инженерно-архитектурные проекты.
• Дополнительная опора будущего сооружения. Сваи равномерно распределяют вертикальные нагрузки, не позволяя грунту разрыхляться. На подобные фундаменты не оказывают разрушающего воздействия грунтовые воды, сейсмическая активность.
• Строительство свайного фундамента можно выполнять в любое время года, вне зависимости от погодно-климатических условий, температурных режимов, иных внешних факторов.

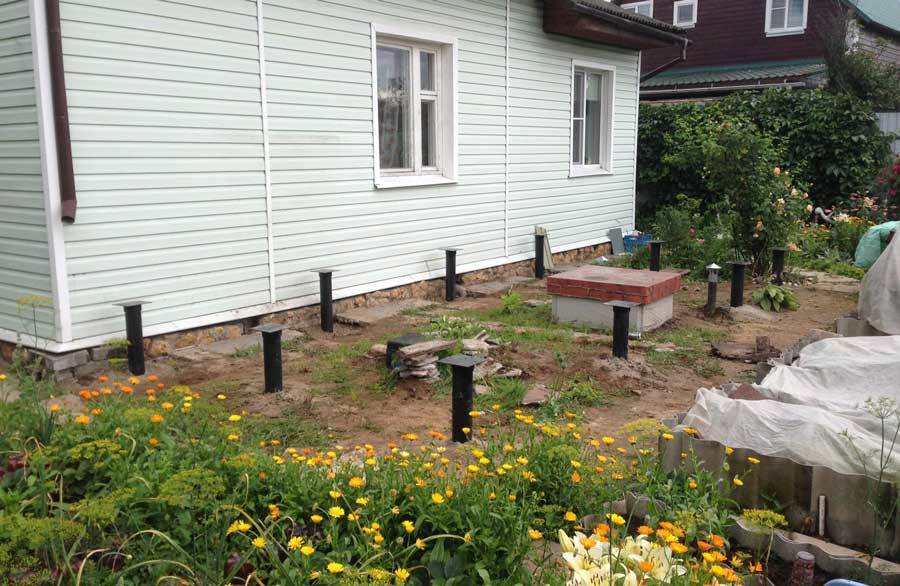

Немаловажным достоинством свайных фундаментов является возможность беспроблемной пристройки дополнительных помещений к уже имеющимся сооружениям, так как в ходе погружения свай динамическое воздействие на грунт практически отсутствует.

Особенности применения винтовых свай

Отдельно стоит рассмотреть использование винтовых свай для фундамента под опоры электропередач и высотных мачтовых сооружений. Эти объекты регулярно испытывают значительные ветровые нагрузки, поэтому их основа должна обладать высокой степенью надежности и предупреждать «выдергивание» объекта. По этой же причине свайный фундамент активно применяется в условиях пучинистых грунтов, которые под воздействием критических температур буквально «выдавливают» фундамент.

Также особого внимания заслуживает использование винтовых свай для фундамента аварийного характера. Они позволяют усиливать уже имеющуюся основу без риска повреждения как здания, так и деформированного фундамента, к которому крепятся посредством специальных фиксаторов-кронштейнов. В результате подобного укрепления большая часть нагрузки на аварийную основу перемещается на установленные свайные конструкции, что позволяет предупредить дальнейшее разрушение сооружения, увеличив срок его безопасной эксплуатации.

Прокладка трубопроводов, устройство подпорных стен и конструкций для укрепления береговых линий, строительство мостов, пирсов и прочих сооружений в воде или в непосредственной близости от водоемов – не менее популярные сферы использования свайных фундаментов.

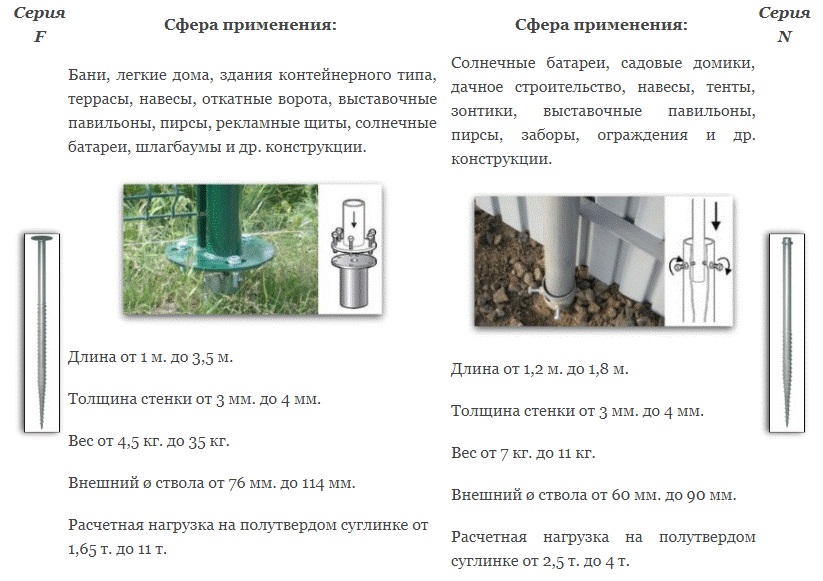

Винтовые сваи от завода «ЕГОЗА»

Наша компания полностью ориентирована на непосредственных клиентов – частных лиц, планирующих возведение собственного дома, коттеджа, дачи, а также корпоративных партнеров – строительные организации, подрядчиков. Поэтому мы предлагаем следующие условия взаимовыгодного сотрудничества:

• Доступные и полностью объективные цены;
• Открытое формирование сметы;
• Адресная доставка фирменной продукции по всем регионам РФ и странам СНГ;
• Удобные способы оплаты;
• Официальные гарантии качества и соответствия действующим ГОСТам и СНиПам;
• Пошаговое консультационное сопровождение;
• Сервисная и информационная поддержка;
• Максимально быстрая обработка заявок и оперативное производство свай;
• Возможность изготовления свайных конструкций по нетиповым проектам;
• Подготовка всей необходимой документации;
• Полный комплекс гидрогеологических мероприятий.

Звоните, пишите или оставляйте онлайн заявки на сайте, чтобы заказать винтовые сваи или получить больше подробной информации о достоинствах фирменной продукции, актуальных ценах, специальных предложениях для постоянных клиентов и преимуществах сотрудничества с заводом «ЕГОЗА».

Наши менеджеры всегда готовы ответить на интересующие вопросы, оперативно рассчитать количество требуемых для реализации вашего проекта свайных конструкций или общую стоимость проекта фундамента.

Винтовые сваи — область применения и особенности

В последнее время рынок буквально пестрит предложениями о строительстве домов на основе свай винтового типа. Но многие не понимают, что это такое, а зачем нужно и преимущества такого основания.

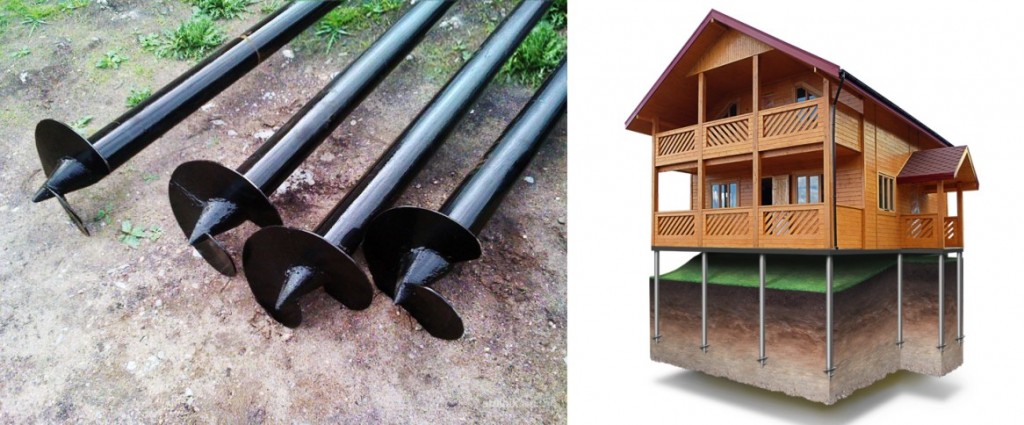

Винтовые сваи. Применение.

Вообще, основания на сваях применяются в условиях слабого и неустойчивого грунта. Для того чтобы фундамент был устойчив, используют специальные столбы (сваи) из железобетонного материала, их вкапывают в грунт на такую глубину, на которой грунт имеет характеристики прочного основания. Иногда глубина установки может превышать 20 метров – это целиком зависит от грунта.

Но возведение такого фундамента может оказаться весьма затратным для домов индивидуального пользования также невыгодными станут такие основания на заболоченных и обводненных территориях. При этом качество и срок службы такого фундамента будет целиком зависеть от добросовестности строителя и изменений гидрогеологического характера. Именно в таких ситуациях оправданно применение винтовых свай.

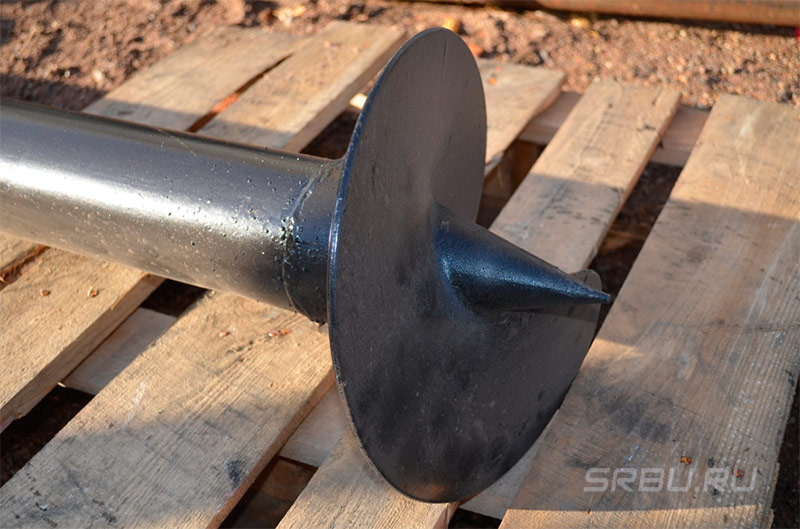

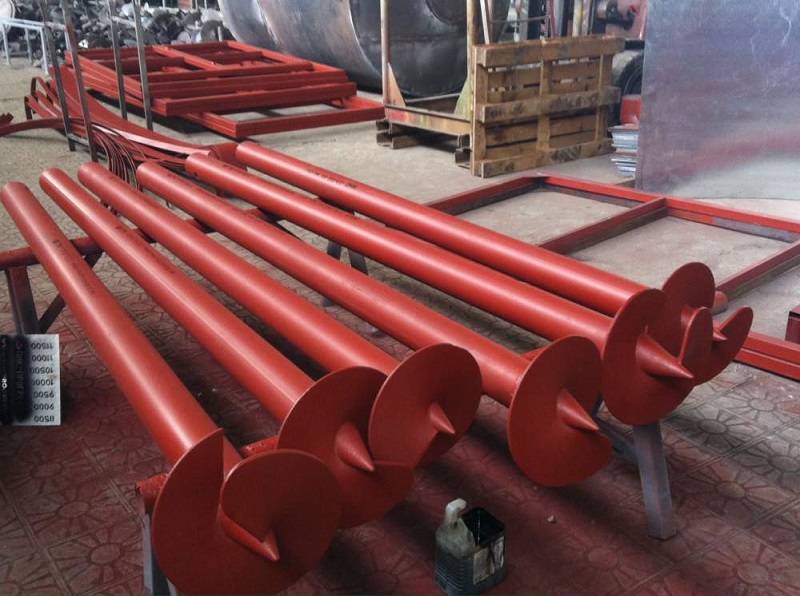

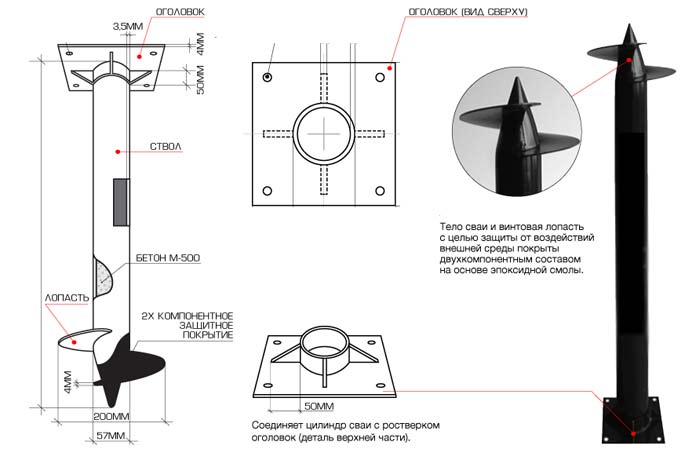

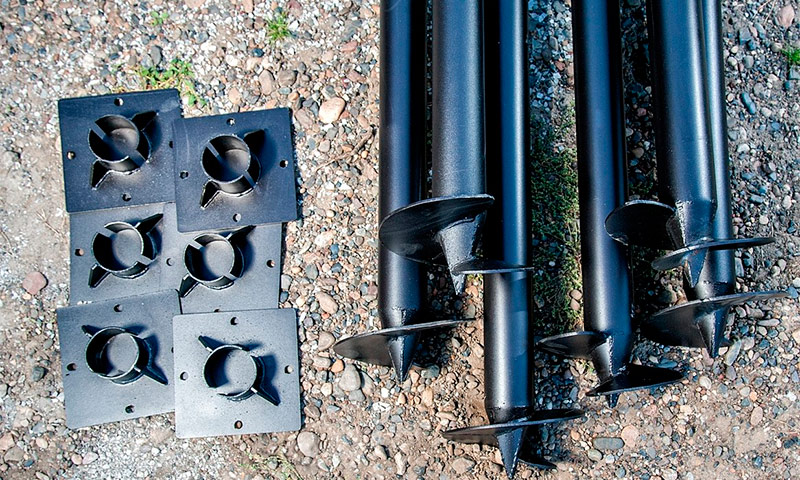

Винтовые сваи Внешний вид

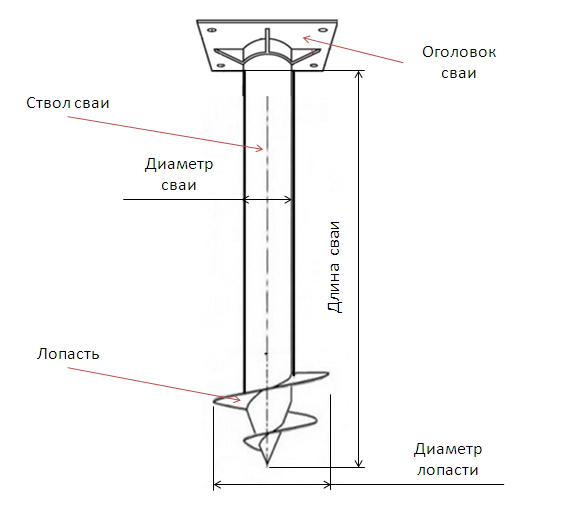

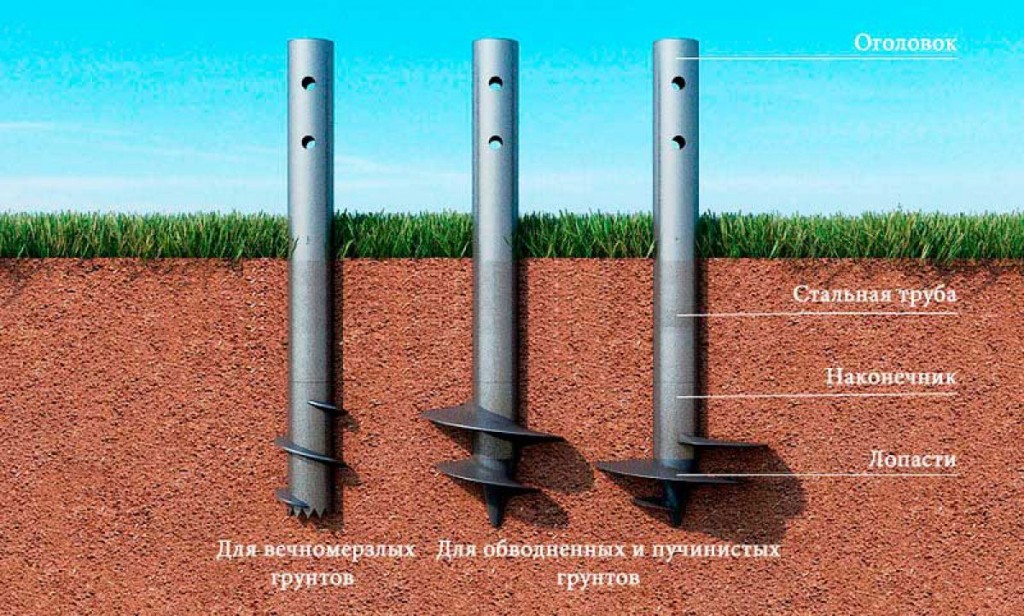

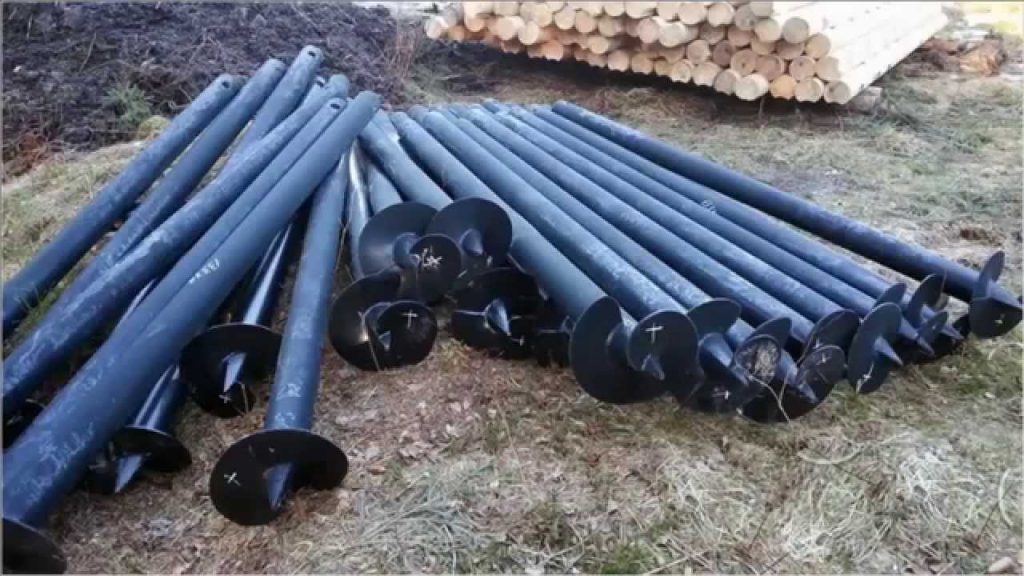

1. Столб, он же ствол. Обычно имеет вид трубы из стали, диаметр которой не может быть меньше 57 мм и не должен превышать 325 мм. Длина сваи может достигать от 1,5 м – 11. В нижней части трубы имеется лопасть, а наверху оголовок из стали, он применяется при использовании ростверки. Именно на оголовке располагается надземный сектор здания.
2. Диаметр лопастей варьируется от 250 мм до 800 мм. Её размер напрямую зависит от характеристик грунт и предполагаемой массы здания.

Увеличенная площадь опоры и большое сопротивление грунта, который в процессе закрутки уплотняется между лопастями — все это повышает устойчивость винтовой сваи к большим нагрузкам. При этом нагрузка, подаваемая на саму почву минимально, воздействует на неё, ровно с той силой, которую она в состоянии выдержать. Для предотвращения окислительных процессов, в том числе в целях преодоления ржавчины – трубу засыпают смесью из песка и бетона.

Все параметры винтовых свай подробно и внимательно рассчитываются специалистом, ведь малейший просчет может повлечь негативные последствия вплоть до обрушения возведённого здания.

Механизм установки свай винтового типа находится в зависимости от их параметров. Если они устанавливаются для строительства одноэтажного здания или домов каркасного, сборного типа то их можно ввинчивать вручную. Для этого используется специальный ручной бур. Для погружения опор среднего класса иногда используют гидровращатель, а винтовые сваи большой длины устанавливаются с использованием специальных технических средств.

Вообще, технология использования винтовых свай для укрепления сооружений используется уже далеко не первый год. Например, они применяются для укрепления сооружений с малой опорной площадью, подвергающиеся воздействию порывов ветра и многих других, один из ярких примеров – билборд.

Часто винтовые сваи с увеличенной площадью лопастей находят применение в строительстве зданий специального назначения, а также в некоторых видах грунтов. Например, при помощи винтовых свай строятся пирсы, мосты и вахтовые поселки.

Преимущества винтовых свай

Плюсы:

• Широкий спектр применения стальных свай на грунтах любого вида, кроме скального и крупнообломочного.
• Минимально воздействует на грунт, поэтому может использоваться на слабых и неустойчивых грунтах.
• Высокая сейсмоустойчивость.
• Вероятность применения свайных опор без нарушения целостности грунта, т. е. на его поверхности – это позволяет сохранить гумус (плодородный слой почвы) и зеленые насаждения.
• Винтовые сваи не ограничивают рамками времен года и климатическими условиями.
• Есть возможность установки винтовых свай без привлечения тяжеловесной строительной техники, что облегчает строительство пионерных баз и пристроек к уже построенным зданиям.
• Многократность применения свай.
• Есть возможность при помощи изменений параметров конструкции увеличивать максимально допустимую нагрузку на опоры.
• Долгий срок использования.
• Такую сваю можно изготовить в мастерских полевого типа.
• Обстраивать надземную часть здания можно сразу же после установки конструкции винтовых свай.
• В сравнении с другими видами опор (буронабивные, забивные), винтовые намного экономичней по времени установки и материальным затратам.

Именно допустимость использования винтовых свай при строительстве одного-двухэтажного дома в условиях сельской или другой зеленой местности стало катализатором популярности этого вида опор.

Винтовые сваи. Минусы

Основным и практически единственным минусом является материал изделия. Однако этот недостаток может повлиять на эксплуатацию опор только в одном случае – если был выбран некачественный товар.

На что следует обратить внимание выбирая винтовые сваи:

1. Труба должна быть новой, а толщина соответствовать установленному ГОСТу.
2. Наличие сварочных швов указывает на плохое качество товара и брак – в дальнейшем может пострадать вся возведенная конструкция.
3. При диаметре сваи в 108 мм толщина лопасти должна составлять 5 мм.

    Максимальный размер не может превышать 300 мм.

4. Следует проверить качество сварочных швов. Если они некачественные, то при вкручивании лопасть может сломаться.

Изделие должно пройти пескоструйную обработку, в противном случае металл из которого сделана труба подвергнется коррозии.

Винтовые сваи — область применения и особенности.

Защитные мероприятия

Несмотря на то, что сваи находятся в грунте, они всё равно подвержены коррозии. Поэтому о защите нужно подумать ещё до погружения. Оптимальным способом является покрытие свай антикоррозийным составом. Выполняется процедура в два захода. Предварительно со всех швов убирается калинка, наносится первый слой грунта, в качестве которого используют краски с содержанием цинка, грунтовку ВЛ05 и состав IR02. Для обеспечения второго слоя отлично подойдут такие варианты:

• двухкомпонентная эмаль «Зинга Металл»;
• эмаль на основе полиуретана, к примеру, от производителей «Маско» или «Хемпел».

Используя приведенные рекомендации, изготовить сваи в домашних условиях несложно. Главное — соблюдать технологию. Любые отклонения могут привести к уменьшению надёжности и устойчивости несущей конструкции.

Преимущества и недостатки использования свай

Винтовые сваи имеют ряд неоспоримых плюсов, которые заключаются в следующем:

1. В высокой скорости монтажа, что позволяет возвести фундамент, всего лишь за каких-то один или два дня.
2. В отсутствии необходимости выполнять полномасштабные земляные работы, что серьёзно удешевляет строительство.
3. Возможность возведения фундамента при любой погоде.
4. Начать строительные работы, можно сразу же после установки основания.
5. Высокую устойчивость.

К сожалению, применение свай имеет и свои определённые недостатки.

Одним из наиболее существенных минусов, является невозможность монтажа свайного фундамента на скалистом грунте. Кроме того, существует и некоторая проблематичность при обустройстве подвала строения, а также необходимость в более качественном утеплении его нижнего перекрытия.

Оценить статью и поделиться ссылкой:

Классификация строительных свай

По методу изготовления несущих элементов можно выделить 2 вида опорных свай:

Сварная опора

Данная конструкция представляет собой несколько сборных элементов – рабочий ствол, стальной наконечник и спиральные витки, соединенные между собой посредством сварки. Это наиболее дешевый вариант изготовления несущий конструкций, который подходит для строительства частных домов и построек хозяйственного назначения.

А вот в промышленном строительстве сварные сваи практически не используются. Дело в том, что в процессе эксплуатации такого фундамента происходит коррозионное разрушение металлов и, прежде всего, сварных соединений. Данная конструкция считается недостаточно прочной и недостаточно надежной, чтобы возводить на ней многоэтажные конструкции и промышленные объекты. В некоторых случаях, для ее усиления, внутрь рабочего ствола заливают бетонную смесь.

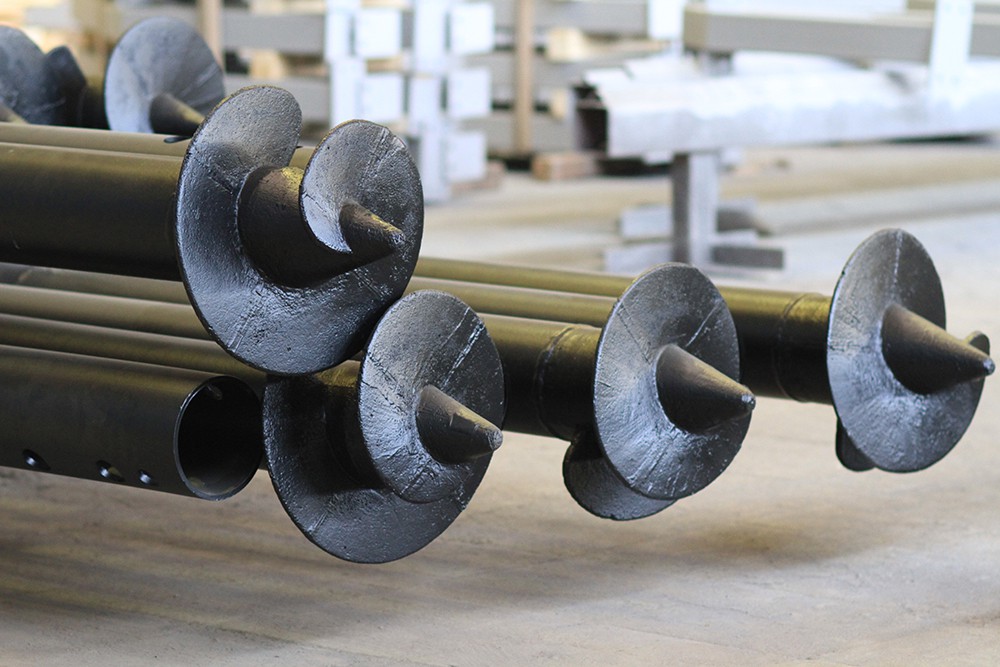

Опора с литым наконечником

Этот вид опоры представляет собой литую конструкцию наконечника и обвивающего его спирального витка. Между двумя конструктивными элементами отсутствуют швы, что значительно повышает прочность опоры и сводит к минимуму проблему коррозионного разрушения конструкции. При этом сварной шов между наконечником и рабочим стволом по-прежнему остается, однако длина шва и направление усилия на сваю таковы, что за отрыв наконечника и разрушение конструкции можно не переживать.

Практика показывает, что сваи с литой конструкцией наконечника легко проникают в грунт, без проблем проходя сквозь корневую систему деревьев и не деформируясь при столкновении с каменистыми включениями. Данные сваи годятся для строительства ответственных конструкций, несущих повышенные нагрузки. Правда, стоимость этих изделий столь велика, что в частном строительстве они практически не используются.

По типу конструкции сваи делятся на 4 вида:

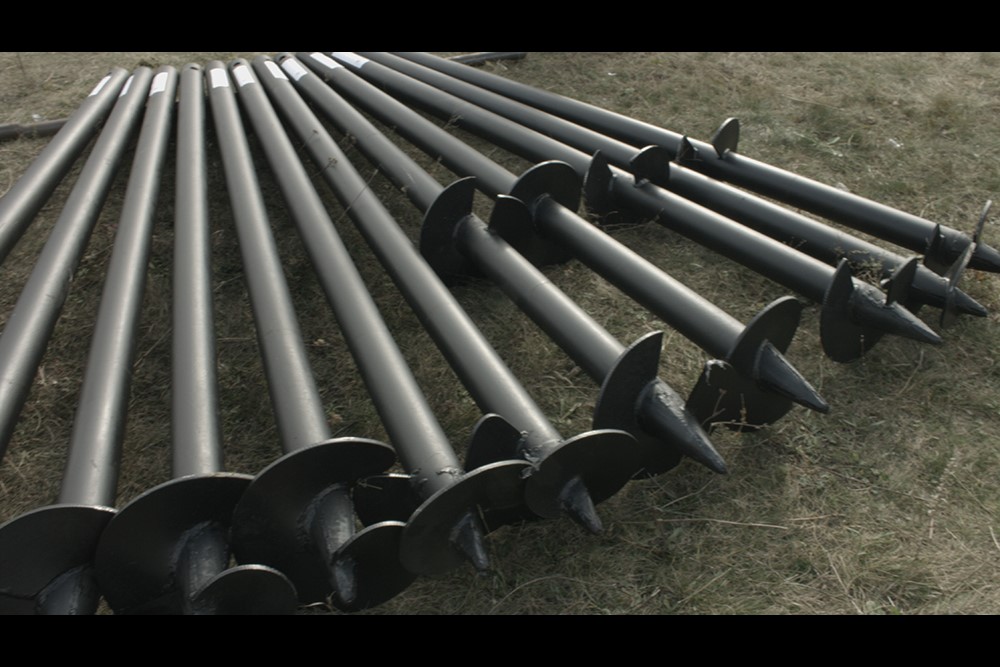

1. Широкополосные сваи с одним винтом

Этот самый распространенный тип конструкции представляет собой сваю с одним витком, который располагается на острие опоры. Такая простая конструкция имеет довольно привлекательную стоимость и может применяться для строительства фундамента под хозпостройки, а также для возведения одноэтажного частного дома из каркасных панелей. Что характерно, ввинтить такую конструкцию в землю можно даже собственными руками, без применения спецтехники. Достаточно иметь лишь 2-3 помощников. К слову, для этой цели в верхней части ствола располагаются отверстия, которые облегчают процесс завинчивания опоры в грунт.

2. Широкополосные сваи с двумя винтами

Данная конструкция очень напоминает по форме широкополосную сваю с одним винтом, с той лишь разницей, что на рабочем стволе у нее имеется аналогичный винт. Это делает опору еще более устойчивой и значительно повышает ее несущую способность, ведь площадь ее контакта с грунтом два раза выше. Данный вид свай применяется для строительства фундаментов под двухэтажные дома, а также под тяжелые одноэтажные конструкции, сделанные из кирпича. Правда, в частном строительстве такие сваи применяются редко, ведь ввинтить их в грунт без помощи специальной техники практически нереально.

3. Узкополосные сваи с коническим винтом

У таких свай ширина винтов значительно уже и больше напоминает резьбу. При этом спиральная навивка овивает весь заостренный наконечник, который по форме значительно длиннее, чем в широкополосном варианте. Подобные сваи являются специальными, ведь применяют их для строительства фундамента на каменистом грунте. Эти сваи также предназначены для создания опоры под одноэтажное здание.

4. Специализированые узкополосные сваи

К специализированным узкополосным сваям относят трубчатые опоры, устанавливаемые в условиях глубоко промерзающих грунтов (в регионах, характеризующихся вечной мерзлотой). У таких свай отсутствует наконечник, есть лишь заходной виток, а на торце рабочего ствола имеются твердосплавные зубья для прорезывания мерзлого грунта.

Характеристика корпуса опорно-винтовой сваи

Опорные сваи отличаются и по диаметру рабочего ствола. В этом плане можно выделить 5 основных размеров трубы:

• 57, 76 и 89 мм — это группа самых легких свай, которые используются в качестве оснований под хозяйственные постройки (заборы, беседки, веранды и сараи);
• 108 и 133 мм – из данных опор можно вывести фундамент для средних, а также условно тяжелых строений. К примеру, такие сваи подойдут в качестве основы под щитовой домик, дачный дом из бруса, а также одноэтажные дома из пенобетона и дерева.

Важно! Ключевой характеристикой сваи является толщина стенки трубы, а также коррозионная стойкость металлоконструкции. У свай, которые собираются при помощи сварки, толщина стенок редко превышает 5-6 мм, а максимальная нагрузка на 1 опору получается быть не больше 1 000 кг. Именно поэтому такие опоры используются исключительно под легкие хозяйственные постройки. Чтобы возвести настоящий одноэтажный жилой дом из оцилидрованного бруса или пенобетона, толщина трубы в сваях должна быть не менее 12 мм. Одна такая труба максимального диаметра 133 мм выдерживает нагрузку не менее 6 000 кг.

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000+22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Сварная или литая винтовая свая?

В зависимости от конструктивных особенностей, вызванных учетом различных механических показателей грунтов, винтовые сваи могут быть:

• со сварными наконечниками. 99% устанавливаемых свай — это сваи со сварным наконечником. Практически ничем не уступают винтовым сваям со сварным наконечником;
• с литыми наконечниками. Наконечники, отлитые вместе с лопастями, привариваются к стволу. Применяются в каменистых грунтах, грунтах с большим количеством значительных корней. Более толстые литые лопасти не деформируются при встрече с препятствием.

Сваи с литыми наконечниками дороже сварных примерно на 25-40%.

 Разметка участка строительства

 Фундаменты на винтовых сваях имеют много преимуществ. Однако для того чтобы они себя проявили, необходимо выполнение одного условия – монтаж фундамента должен проводиться грамотно, с четким исполнением всех этапов технологического процесса.

Для начала нужно обеспечить равномерное распределение нагрузки на сваи фундамента. Есть простой способ определения мест установки свай, для обеспечения равномерности нагрузок. На плане здания определяются узловые точки. Для этого все здание на плане разбивается на смежные прямоугольники, ограниченные внутренними и внешними стенами помещений. Узловыми точками будут общие угловые точки смежных прямоугольников. В этих точках установка свай обязательна.

Расстояния между узловыми точками (в масштабе) должны быть не более 3 метров. Если это условие не выполняется, то необходимо предусмотреть размещение дополнительных опор (свай) с соблюдением вышеуказанного расстояния. Опоры должны быть расположены равномерно. После этого разметка, с учетом масштаба, переносится в натуру на площадку строительства. Места установки свай отмечаются колышками.

 Рекомендация. Если, после завершения разметки на плане, количество необходимых свай окажется больше рассчитанного на предыдущем этапе, то правильным решением будет покупка дополнительных свай.

Разметка участка строительства дома

Монтаж винтовых свай

Монтаж винтовых свай состоит из нескольких этапов, важно уделить внимание каждому из них:

1. Подготовительный этап. Доверьте его специалистам своего дела. В первую очередь они проведут полный анализ почвы на участке. После определения вида грунта специалисты внимательно изучат возможные перепады высот. Благодаря В любом случае этим факторам и будут подобраны винтовые сваи определённой длины и материала. Необходимое количество свай также зависит от многих факторов и определить его самому без опыта работы с этим материалом невероятно сложно.
2. Доверить следующие этапы самому себе или специалистам зависит только от вас. При этом будьте внимательны и бдительны. На этом этапе необходимо произвести разметку пятна застройки, после чего вкрутить угловые сваи, а уже затем остальные.
3. Если второй способ прошёл успешно, пора перейти к третьему. Каждую опору необходимо подрезать чётко по уровню. При этом особое внимание обратите на то, что сваи вкручиваются до полного упора. Если визуально кажется, что верхушки находятся на немного разных высотах, не переживайте, это никак не повлияет на дальнейшую эксплуатацию. Именно для того, чтобы их подровнять и отведён третий этап установки свай.
4. Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии.

Завершающий этап работ

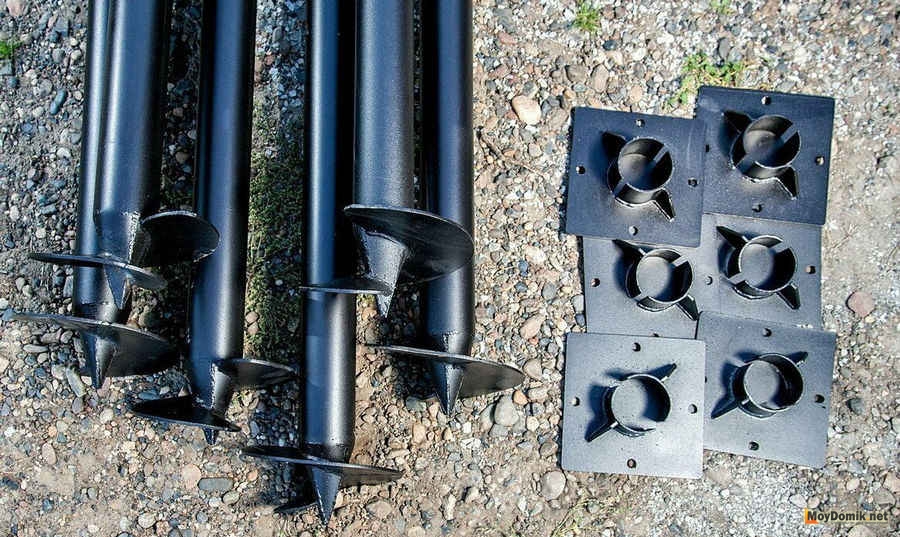

Для того чтобы закрепить обвязочные брусья, необходимо приварить к каждой свае оголовки либо металлические швеллеры. Во время работ важно обрабатывать каждый шов антикоррозийными средствами.

На этом работы монтажа завершены и фундамент готов к отправке на следующий этап строительства — возведение стен. Приступать к нему можно сразу же после установки свай. Максимум за 3 дня можно установить большое количество свай под возведение дома либо для прочих опор где необходим фундамент. Винтовые сваи бывают разных видов: однолопастные, двух и более лопастные, с литым наконечником и лопастями и т. д. Какой именно вид выбрать в своём случае можно понять опираясь на всё вышеописанное в тексте, а также на представленное ниже видео.

Установка и заливка набивных свай

Скважины для набивных опор делают разными способами, в том числе такими, как бурение грунта, бурение с помощью вибромеханического оборудования, сверление с подачей под давлением глинистого раствора и посредством взрыва.

Бурение под опору производится как вручную, так и с помощью техники

Устройство набивных свай состоит из нескольких этапов:

• По всей площадке, отведенной под строительство дома, делают скважины буром. На дне ствола насыпают песок или песчано-гравийную смесь в объеме 1:1. Насыпной слой трамбуют до толщины около 150-200 мм. На подстилающий слой укладывают слой гидроизоляции (лист толи или другой материал).
• В обводненном грунте с помощью специального оборудования покрывают насыщенным глинистым раствором внутреннюю поверхность скважины. Это создает на поверхности шурфа водонепроницаемую «кору», которая предотвращает обрушение стенок.
• В готовую полость устанавливают арматурный каркас. При установке каркаса строго контролируют его вертикальность.

Заливку бетоном скважины выполняют послойно. Объем каждого слоя обычно составляет около 200-250 мм. Уплотняют объем залитой смеси ручным электрическим вибратором.

Минусы свайного фундамента

Как у всех видов фундамента, есть и недостатки фундаментов на винтовых сваях:

• В некоторые виды грунта, в частности каменистые, сваи устанавливаются очень тяжело. В данном случае есть большая вероятность, что может повредиться защитный слой металлической трубы. А это может повлечь за собой быстрое возникновение коррозии. А это очень важный фактор, который влияет на время службы труб;
• В обязательном порядке необходимо делать антикоррозийную обработку. Некоторые строители или даже владельцы в целях экономии этого не делают, что существенно увеличивает риск возникновения гниения;
• Закрученную сваю невозможно проверить на наличие скрытых повреждений;
• При применении винтовых свай исключается построение каких-либо подвальных помещений;
• Рабочие на заводе-изготовителе могут не проконтролировать уровень качества сварного шва, что может также повлечь за собой неприятные последствия;
• Неграмотные менеджеры по продажам, стремясь любыми способами продать свой товар, искусственно занижают стоимость материала за счет уменьшения необходимого количества свай.

На вопрос чем отличается от других фундаментов основа из винтовых свай, можно ответить легко.

ГОСТы на свайные фундаменты

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП и СНиП . Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.

Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

• ГОСТ;
• ОСТ;
• ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

• форме наконечника (открытые и завальцованные);
• форме, ширине и числу лопастей;
• способу применения.

Свайный фундамент под дом. Проектирование

Для разработки проекта свайного фундамента под строение необходимо предварительно сделать сбор информации и провести ее анализ:

• исследование параметров почвы с помощью высокоточных приборов;
• информация о прочности опор, обычно ее предоставляет производитель.

До проектирования необходимо определить особенности строения: его геометрию и вес, поскольку опорная конструкция должна выдерживать нагрузочные параметры и их особенности. Также необходимо учитывать вероятные дополнительные нагрузки: мебель, снег и другие. Для жилых домов существует норматив – 180 кг/м2. Исходя из полученной информации, выбирается тип свай, их материал, особенности опор и другие параметры. Только на основании этих данных можно составлять чертежи.

Примечание! Даже простой проект свайного фундамента должны создавать профессионалы, с точным расчетом нагрузок, материалов и прочих критериев, в противном случае вы рискуете всем строением.

Армирование фундамента.

Строительство фундаментов свайного. Армирование фундамента повышает прочность бетона.

Обязательное армирование фундамента с монолитным ростверком решает ряд полезных задач. Повышается сопротивляемость бетона к изгибающим нагрузкам. Без армирующих элементов ростверк может треснуть. Вся работа по армированию состоит из создания двух поясов. Первый пояс расположен вверху, а второй – внизу, и на каждом используется минимум две арматуры. Диаметр армированных прутьев должен быть в пределах 1-1,2 см. Пруты нивелируют деформационное воздействие.

Поперечная арматура к нагрузке не имеет никакого отношения. Ее предназначение – вязать всю конструкцию в единую систему. Так как здесь не оказывается никакое давление, то используется арматура диаметром 0,6-0,8 см. Кроме того, можно использовать и гладкие армоизделия.

Арматурный каркас полностью должен заглубляться в бетонную смесь. Только самый верхний участок должен выглядывать на 2-5 см. Такие пояса являются своеобразными сетками, которые состоят из арматуры ребристого типа. Между элементами должен быть шаг 0,2-0,4 м. За счет вертикальных прутов верхний и нижний участки объединяются в одну конструкцию.

Важно отметить, что для возведения фундамента с ростверком требуется больше бетонной смеси, чем для других видов фундаментов. Перед заливкой устанавливается опалубка, куда и монтируется каркас из арматуры. Чтобы стальная конструкция нормально погрузилась в бетонную смесь, кладут бруски под самые нижние прутки. Все элементы должны быть надежны закреплены.

Арматура, кроме того, используется для армирования свай. Это нужно для соединения с ростверком и усиления бетона. Для крепления ростверка к сваям поверхностные пруты прикрепляются к каркасу из арматуры. Делают ширину ростверка больше, чем у стен, а поперечное сечение выполняется в виде квадрата.

Монтаж фундамента и установка винтовых свай

Работы по установке винтового фундамента можно провести как с привлечением квалифицированного персонала, так и самостоятельно. Весь процесс проходит в несколько этапов:

1. Перед тем как приступить к монтажу свай, нужно выполнить расчет количества опор и определить максимальную нагрузку на конструкцию в целом. Для этого необходимо суммировать вес строительного материала, рассчитать количество и объем снежного покрова на кровле, и предельный вес внутренних предметов интерьера будущего дома. Полученная сумма и будет считаться общей массой давящей не опоры. Несущая способность винтовой сваи определяется по таблице указанной в нормативе СНиП , в котором указаны данные по всем грунтам. Опираясь на эти данные можно определить несущую способность одного столба в конкретном грунте.
2. Перед тем как определить место расположения фундамента, нужно провести геодезическое исследование, для определения состава почвы на конкретном участке. Такие данные дадут полную информацию о составе грунта, на какую глубину необходимо завинчивать опоры, для достижения наилучшей устойчивости.
3.  Далее можно приступать непосредственно к монтажу винтовых свай. Их установка выполняется строго вертикально путем завинчивания шнека в почву. Такие работы можно производить как вручную, так и с использованием специальной механизированной насадки на технику. Для простоты монтажа, чтобы столб сразу направить в нужное место, допускается подкапывание углубления диаметром, соответствующим диаметру шнека. Во время установки нужно следить, чтобы опора входила в грунт строго вертикально.
4. После установки всех свай и обрезки их по горизонтали, производится монтаж ростверка. Ростверк-это изделие, опоясывающее весь фундамент по периметру, связывающее сваи в единое основание. Он может быть, в зависимости от материала несущих стен здания, в виде сборного бруса или монолитного железобетонного пояса. Брус собирается путем крепления между собой и столбами с частичной вырубкой, а монолитный пояс заливается по опалубке. После установки опалубки по всему периметру, внутри размещается арматура связанная проволокой. Не рекомендуется проваривать сваркой металлические пруты, так как во время натяжения и нагрузки, шов может лопнуть и монолитность будет утеряна. Бетон необходимо заливать, непрерывно используя трамбовочный вибратор.
5. После застывания армированного пояса, если это требуется, все опоры скрепляются между собой профильной трубой или металлическим уголком. Это добавит прочности конструкции и увеличит несущую способность.

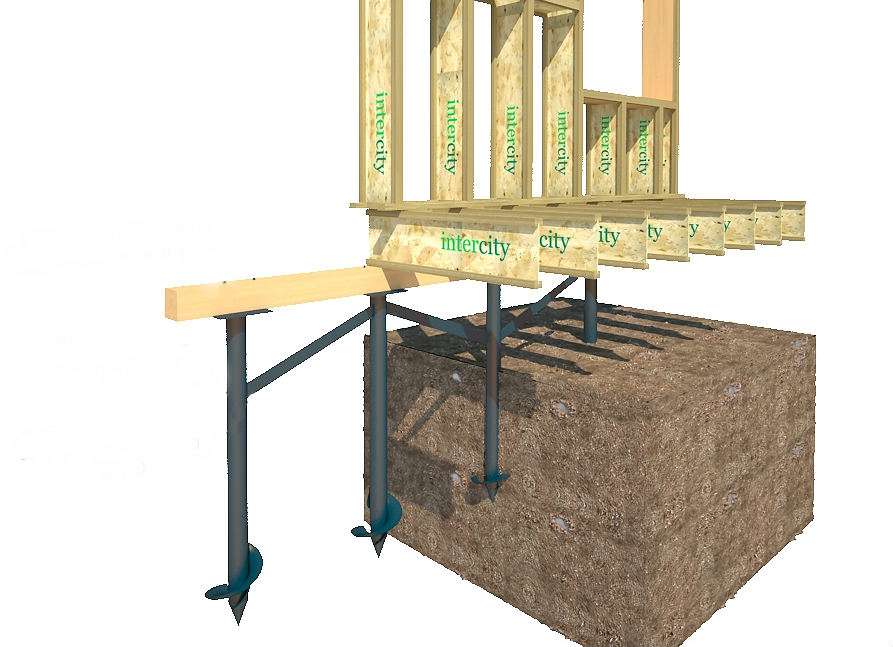

Установка ростверка

Ни одно сооружение не может располагаться только на сваях. Необходим ростверк, который объединяет сваи в единую конструкцию и создает основание для возведения стен.

Ростверки могут быть сборными и монолитными в виде балок, лежащих на сваях или цельной плиты, накрывающей все сваи.

Ростверк

Если используются сборные ростверки, то точность погружения свай должна быть очень высокой. По горизонтали сваи не должны иметь отклонения больше или меньше 0,05м, а по вертикали 0,01 м. Устройство комбинированных ростверков допускает большие отклонения, поскольку узел свайного фундамента выполняется в монолитном исполнении в съемной опалубке.

По высоте от земли различают высокие ростверки и низкие. При сооружении высокого ростверка создается свободное пространство между поверхностью земли и ростверком, которое впоследствии заделывается при помощи забирки (наружная стенка между сваями). Низкие ростверки могут соприкасаться с грунтом или быть погруженными в него, но этот вариант возможен только при непучинистых грунтах.

Достоинства и недостатки свайных фундаментов

Применение свайных фундаментов имеет свои преимущества:

• свайные фундаменты могут возводиться на грунтах любой сложности;
• снижается объем земляных работ, так как не нужно копать котлованы или рыть траншеи;
• уменьшается расход бетона и арматуры за счет уменьшения всего объема фундамента;
• производить фундаментные работы можно круглый год, не исключая зимний период;
• конструкции, возводимые на свайных фундаментах, отличаются особой стойкостью к паводкам, подвижкам грунта вследствие зимнего вспучивания.

Однако, несмотря на все преимущества свайных фундаментов, возводятся они крайне редко в индивидуальном жилищном строительстве по причине высокой стоимости транспортных расходов на доставку свай и из-за использования сваебойной техники.

Классификация фундаментов происходит по многочисленным признакам, это зависит:

• от вида свай;
• от расположения свай — отдельностоящие сваи, расположенные кустом, ленточное расположение, сплошное поле свай;
• от типа сопряжения сваи со строящимся зданием- с устройством ростверка или без него;
• от вида ростверка – высокий или низкий;
• от конструкции ростверка – монолитный, сборный или комбинированный;
• от вида соединения ростверка со сваями – жесткое, свободное опирание, с устройством сейсмических поясов.

Среди типов свайных фундаментов наиболее часто применяются железобетонные сваи, которые сочетают в себе свойства висячих свай и свай-стоек.

При возведении каркасных многоэтажных зданий применяются свайно — плитные фундаменты. Такое решение конструкторов обусловлено в тех районах, где сейсмическая обстановка неустойчивая и есть риск подвижек грунта при землетрясениях. Суть этого инженерного изобретения заключается в создании необходимой жесткости свай и железобетонной плиты, которые обеспечивают совместную деформацию элементов фундамента при сейсмических нагрузках.

Свайно-плитный фундамент

Сваи устраиваются кустовым методом, после чего делается ростверк с выпуском арматуры для последующего крепления тонкой железобетонной плиты. Между ростверком и бетонной плитой устраивается шов из герметичного материала, который обеспечивает независимость осадки здания, гидроизоляцию конструкции, одновременно реагирует на сейсмические изменения в почве.

Свайный буронабивной фундамент чаще всего применяется при строительстве индивидуальных жилых домов ввиду его экономичности и упрощенной технологии, по сравнению с другими видами свай. Для небольших строений и при неглубоком залегании твердых грунтов скважины под сваи можно бурить даже вручную специальными бурами или выкапывать ямы соответствующей глубины.

В любом случае, объем земляных работ будет меньше, чем при устройстве ленточного фундамента монолитного или сборного.

Если грунт твердый и не осыпается, опалубку можно не выставлять. В противном случае, в скважину вставляют рубероид, полиэтиленовую пленку или картон в виде рулона, в который уже вставляется арматурный каркас и заливается бетон.

Свайный фундамент под колонны, если проектом дома таковые предусмотрены, делается безростверковым. Под колонны используются готовые конструкции в виде железобетонных стаканов, оголовков или насадок.

Для небольших по своей массе строений – заборов, навесов, каркасных домов применяются сваи колонны. Это забивная свая круглого или квадратного сечения, которая является продолжением колонны и в надземной части здания или сооружения. В этом случае устраивать ростверк не требуется.

О сайте

zalman

Преимущества фундамента из металлических свай

Несмотря на то, что свайный фундамент относится к разряду «бюджетных» (в основном из-за низкой цены) он не имеет очевидных недостатков вроде массивности или слабой устойчивости. Однако, он имеет ряд преимуществ. К ним относится то, что:

• Сваи можно использовать в морозном климате — они забиваются глубже уровня промерзания почв;
• Сезонные колебания температур и соответствующие подвижки почв никак не влияют на устойчивость фундамента;
• Сваи можно вбивать в землю при любой погоде — и в дождь, и в снег, и в сильные заморозки;
• Свайный фундамент — это очень долговечная конструкция, чем не могут похвастаться некоторые другие виды фундамента;
• Сами сваи весят гораздо меньше, чем массивные железобетонные конструкции, а потому не проседают;
• С помощью ростверка конструкция получается устойчивой — не хуже здания, поставленного на монолитном фундаменте.

На этом плюсы не заканчиваются. Одно из главных преимуществ — высокая скорость вбивания свай в землю, и, соответственно, монтажа самого фундамента. Это свойство высоко ценится в наше время, а потому многие выбирают свайный фундамент и остаются довольны. Металлические сваи идеально сочетаются с каркасным методом строительства — клиент получает дом готовый к заселению очень быстро.

Упростить Вам задачу?

Мы хотим не просто рассказать подробнее о технологии строительства фундамента для каркасного дома, но и наглядно продемонстрировать практичность и надежность фундамента. Пришлите нам чертежи вашего будущего дома и мы подготовим проект дома, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, пригласим обсудить Ваш проект в мельчайших деталях.

Винтовые сваи для забора – варианты, процесс монтажа, преимущества, советы

Для охраны и обозначения границ частной территории, владельцы домов и дач традиционно окружают свои участки заборами. Дополнительно конструкции выполняют еще и декоративную функцию. В городских условиях ограды возводят глухими и капитальными, на что уходят значительные материальные средства, а в селе стараются лишний раз не затенять землю, поэтому здесь довольно часто встречаются легкие штакетники. Винтовые сваи для забора застройщики начали использовать сравнительно недавно, но технология уже успела обзавестись поклонниками благодаря возможности возведения фундамента своими руками в кратчайшие сроки. Немаловажным фактором популярности стали многочисленные преимущества самих изделий.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).
