Как снизить воздействие пучинистых грунтов

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

О постройке фундаментов на различных типах почв расскажет статья

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Особенности возведения основания

Весь процесс возведения ленточного основания условно разделяют на несколько этапов, к каждому из которых следует подходить с особой тщательностью. В дальнейшем от этого будет зависеть насколько долго простоит дом без деформации стен и проседания пола.

Лёгкость создания ленточного фундамента незаглублённого зависит от многих факторов, в том числе и структуры грунта. На пучинистой породе проводится утепление подошвы ленты фундамента, а если грунт в верхней части состоит из песка или супеси, тогда утепляется только отмостка. Исходя из этого, следует разобрать весь процесс, учитывая худшие геологические условия.

Возведение мелкозаглублённого ленточного фундамента разделяют на несколько этапов:

Как построить незаглубленный ленточный фундамент своими руками Мелкозаглубленный ленточный фундамент своими руками — пошаговая инструкция! Незаглубленный ленточный фундамент: технология — Домомастер Незаглубленный фундамент своими руками. Поэтапное описание незаглубленных фундаментов различных видов

1. Первым делом проводят расчёты ширины требуемой ленты и составление схемы армирования. Отталкиваясь от этих данных, удаётся подобрать сечение и необходимое количество арматуры для сборки каркаса.
2. Копается траншея, но её параметры (глубина, ширина, длина) зависят от габаритов дома и наличия цокольного этажа и подвала. В некоторых случаях делают простой котлован, но такой вариант уже требует наличия техники и специалистов.
3. Выкладывается дрен для отвода сточных вод и утепляется подошва.

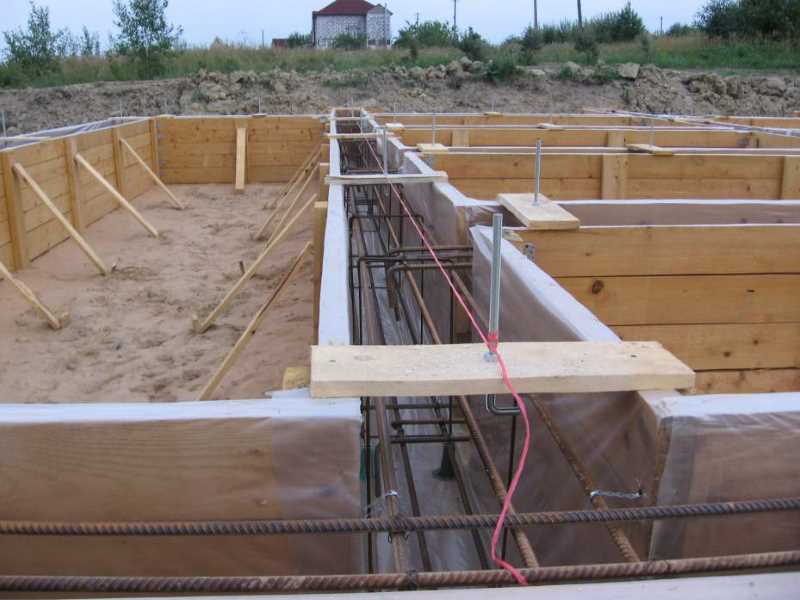

4. Собирается подоснова, опалубка и армированный каркас согласно схеме.
5. Опалубка монтируется и заливается бетоном. Необходимо заранее продумать, где будут проходить узлы коммуникаций, и оставить для них место. Всё должно быть устроено удобно для лёгкой установки различных коммуникаций.
6. Бетонный фундамент должен быть защищён от воздействия внешних факторов. Речь идёт об установке гидроизолированного материала в местах, куда будет стекаться вода.
7. В случаях со строительством подвалов утепляются наружные части стены ленты.

На последнем этапе работы остаётся только утеплить отмостку и обшить всё материалом с водонепроницаемой структурой. По наружному периметру устанавливают ливнёвки. Каждый из этих этапов работы требует индивидуального подхода. Не зная некоторых нюансов, можно сделать фундамент плохого качества, который значительно снизит срок эксплуатации жилья.

Возведение фундамента на песчаной подушке.

После монтажа дренажной системы и заполнения траншеи на 2 песком, можно приступать к возведению фундамента. Технология возведения фундамента, в этом случае, остается классической: строительство опалубки, армирование фундамента и заливка бетоном. Подробно на том, как правильно возводить опалубку и заливать ее бетоном, мы останавливаться не будем. Это довольно большая тема. Лучше сделаем упор на усиленном армирование фундамента, ибо такой подход поможет избежать его деформации. Надежно защитит, если все-таки грунт под его основанием будет подвержен пучению.

Согласно общепринятым нормам армирования ж\б фундаментов, расстояние между всеми рядами арматурных плоскостей не должно превышать 30 см. И вот здесь особое внимание следует уделить продольным пруткам арматуры. Именно продольные плоскости арматуры в ленточном фундаменте испытывают максимальные нагрузки на излом. Из чего следует: первое – продольные стержни арматуры должны быть сечением не менее 12 мм, второе – расстояние между продольными плоскостями арматуры не должно быть более 350 мм.

Что касается дополнительных затрат на арматуру, то они будут не столь значительны, как кажется на первый взгляд. Ведь по факту, высота фундаментной ленты будет всего 50-70 см, а не 200 см, как у заглубленного ленточного фундамента. А эффект от такого армирования в значительной мере снизит риск деформации фундамента.

Ну, а когда фундамент будет построен и приобретет необходимую прочность, опалубку снимают. Потом оставшееся пространство между боковыми стенками фундамента и траншеи доверху заполняют песком.

Работы по укладке

Незаглубленный и мелкозаглубленный фундамент на пучинистом грунте должен быть возведен в соответствии с такими требованиями:

копка траншей производится с учетом ширины основания, опалубки, утеплителя, гидроизоляции и декора; поверхность подушки выстилается гидрозащитным барьером, а боковые поверхности несущих конструкций обрабатывают гидроизолирующим материалом – пленкой или толью; утрамбка материала подушки осуществляется при помощи смачивания слоев материала водой насыпают песчаную подушку толщиной 20-30 см; установка опалубки осуществляется из доступных подручных материалов – фанеры, обрезной доски, элементы которой нужно скрепить между собой; стальной армирующий пояс укрепляется вдоль и поперек основания путем связывания специальной проволокой; заливка пояса бетонным уплотнителем производится за один прием с высоты не более 0,5 м; возможна закладка второго слоя армирующего пояса.

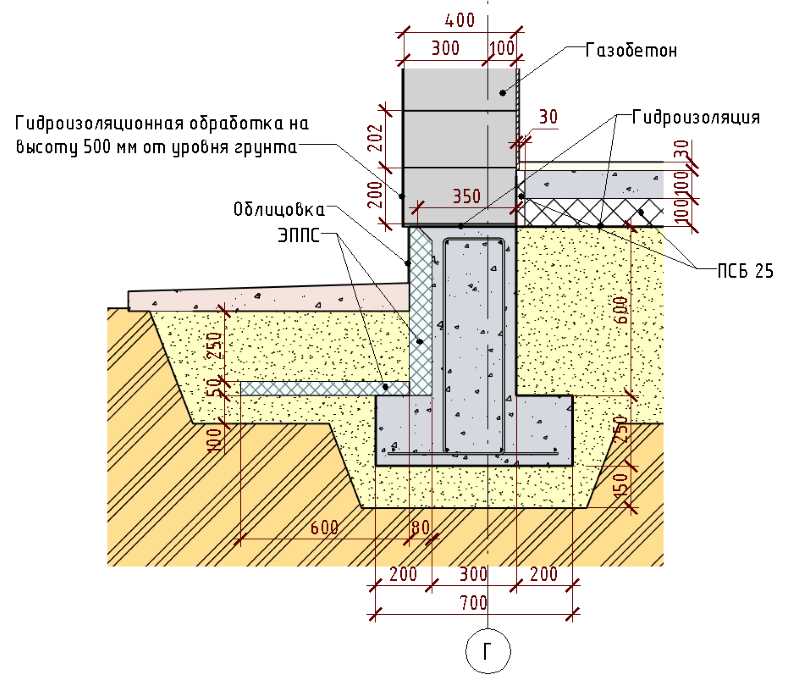

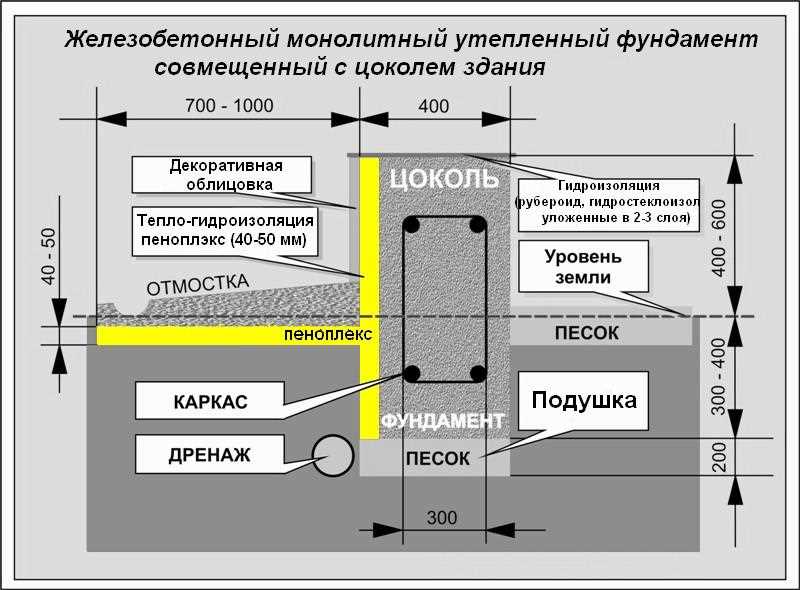

Примерно такой «пирог» должен получиться в результате после заливки мелкозаглубленного фундамента

Это может быть интересно!В статье по следующей ссылке читайте про фундамент для каркасного дома.

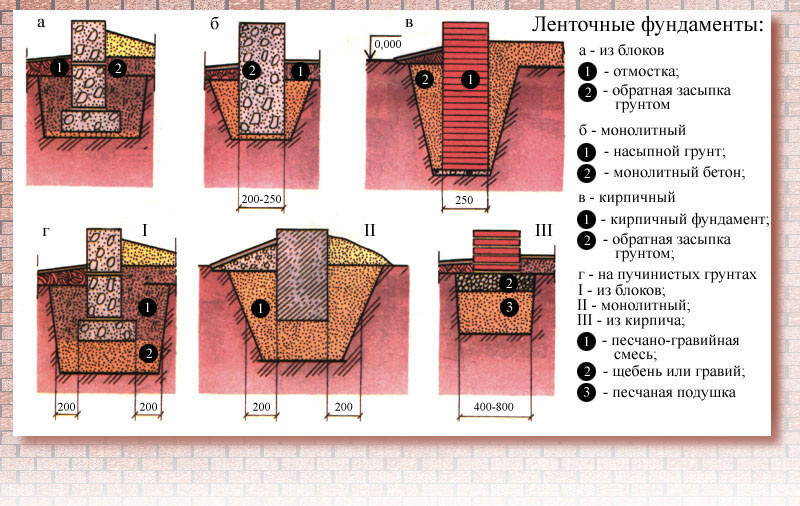

Материалы для фундамента

Мы узнали, что ленточный фундамент состоит из ленты, которая залегает неглубоко в земле и проходит под каждой стеной. В классической варианте – эта лента делается монолитной. Но, такое вариант не единственный. Есть и другие материалы, которые подойдут для этой работы. Какие они?

Железобетонный фундамент

Самый распространенный и востребованный вариант основания. Отличается высокой прочностью готового фундамента. Благодаря бетонному раствору, лента получается монолитной, без швов и мостиков холода. А чтобы усилить бетон и придать ему большей жесткости, используются арматурные прутья. Такая армированная сетка позволяет бетону не трескаться и быть долговечнее.

Бутобетонный фундамент

Бутобетон – это практически тот же бетон, только при его изготовлении в раствор добавляют крупные бутовые камни. Однако, если учесть, что мы говорим о пученистом грунте, то он для этой цели не подходит. Его можно использовать для легкого грунта – на песке, скалистой породе и на гравии.

Фундамент из кирпича

Вариант дорогой, поэтому используется редко. Позволительно возводить такое основание только для регионов с сухим климатом, в которых практически нет грунтовых вод и минимальное количество выпадений осадков.

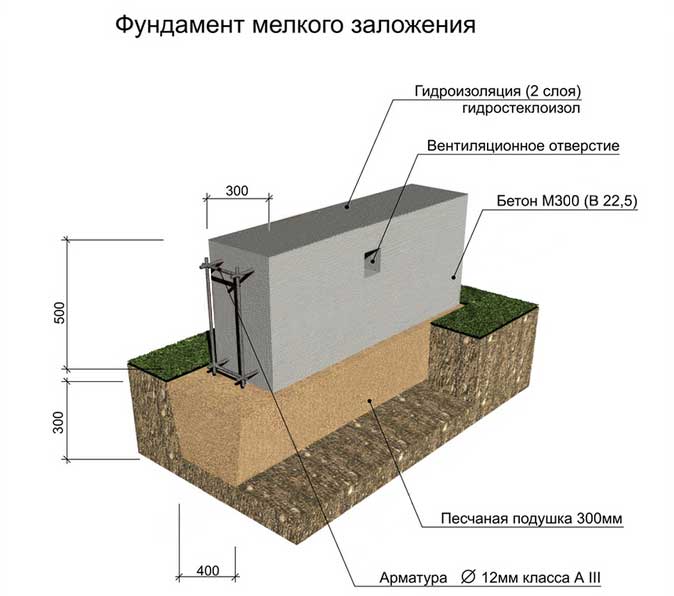

Мелкозаглубленный ленточный фундамент: на песчаном, пучинистом и глинистом грунте

Ленточный фундамент – универсальный тип основания, который подходит для различных грунтов и построек разных конфигураций. В силу своей недороговизны и оптимальных сроков по устройству, ленточный фундамент используются как в гражданском строительстве (жилые дома), так и в коммерческом. Известно, что заложение фундаментной основы составляет почти половину расходов на возведение, а по времени является одним из самых затяжных мероприятий в стройке, с основаниями ленточного типа всех этих нюансов легко избежать.

В данной статье рассмотрим варианты устройства ленточного фундамента на участках с различными характеристиками грунта, а также расскажем об особенностях монолитных работ, проводимых на глинистом, песчаном, пучинистом и др. грунтах.

Ленточный фундамент на песчаном грунте

Прежде чем приступить к работам, следует изучить особенности грунта на участке, который подлежит к застройке. Песок в качестве почвы может иметь различные размеры частиц, от чего принято его разделять на: крупнозернистый и мелкозернистый (пыль).

Песок с крупными частицами – отличный вариант для возведения любого типа основания. Он отводит воду, не подвержен пучению, устойчив к сезонным подвижкам. Мелкозернистый песок, наоборот, впитывает и удерживает воду в себе, образуя грязь, которая при замерзании увеличивается в объеме. Это говорит о высоком уровне морозного пучения, что при неграмотном устройстве фундамента может создавать в будущем проблемы.

Возведение фундаментов ленточного типа на крупнозернистом песке в большинстве случаев не является столь сложным мероприятием, особенно если уровень грунтовых вод глубже 2 м.

Почва с пылеватыми песками считается сложным типом грунта для строительства, с расположением грунтовых вод вблизи поверхности эта проблема усугубляется. При возведении фундамента на такой почве перед строителями стоит задача снизить воздействие сил морозного поучения на основание:

• увеличить площадь подошвы фундамента;
• произвести рулонную гидроизоляцию стенок фундамента;
• утеплить ленточное основание.

Все эти меры являются отличным способом борьбы с морозным пучением на песчаном грунте.

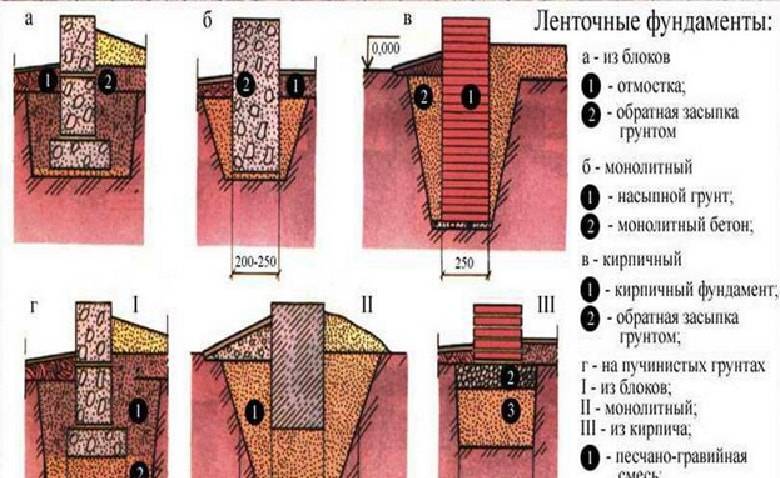

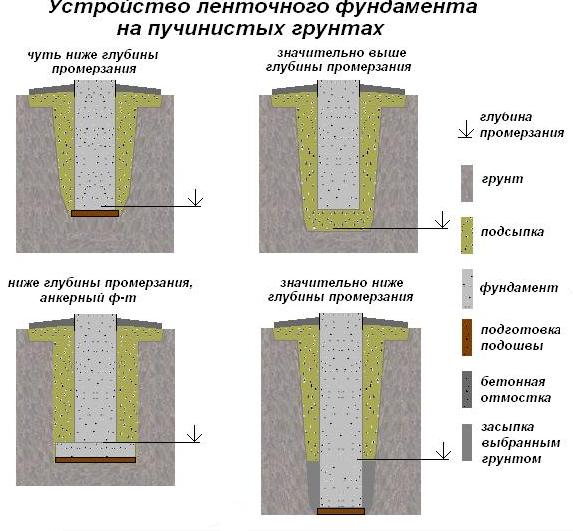

Ленточный фундамент на пучинистых грунтах

На пучинистых грунтах особо актуален мелкозаглубленный ленточный фундамент. Он подготавливается с учетом сезонных колебаний почвы – промерзание, усадка, расширение.

Всем видам пучинистых грунтов характерно морозное вспучивание, которое возникает из-за повышенного содержания влаги. К таким грунтам относят:

• мелкопесчаные;
• глинистые;
• суглинистые;
• пылеватые.

Пучение представляет собой увеличение объемов почвы в момент сильных заморозков. Как только температура поднимается до плюсовой отметки, почва «оттаивает», меняя свои параметры. Такие подвижки опасны и напрямую влияют на устойчивость, и срок эксплуатации всего сооружения.

Неправильно подобранный тип основания может привести к перекосу строения либо к проседанию в отдельных местах, а поэтому учитывать особенности пучинистых грунтов необходимо еще на стадии проектирования.

Мероприятия для преодоления негативного воздействия данного типа грунта:

1. Замена грунта под основанием постройки, например, на крупнозернистый песок.
2. Выбор в пользу ленточного фундамента на пучинистых грунтах.
3. Оборудование дренажной системы и отвод воды от здания.

Ленточный фундамент на глине

Глина – своеобразный тип почвы, который часто относят к «сложным». В первую очередь это связано с изменением прочностных характеристик. В сухом виде глина легко ломается и крошится, при намокании становится пластичной и «податливой». Если пренебрегать данными особенностями глинистой почвы, в дальнейшем во время эксплуатации владелец здания может столкнуться с просадкой, трещинами в фундаменте, вспучиванием и т.д. Все это может произойти, если неправильно рассчитать глубину заложения либо неправильно выбрать тип устройства фундамента.

Мелкозаглубленный ленточный фундамент на глине – отличное решение в случае необходимости возвести небольшое легкое сооружение. Впрочем, если были правильно произведены расчеты и проведено армирование, такое основание способно выдерживать даже значительные нагрузки от конструкции.

Ленточный фундамент на глинистой почве требует устройства специальной «подушки» из сыпучих материалов – песка, щебня, гравия. Это позволит строению противостоять движениям грунта и не смещаться, а, следовательно, и избежать деформаций, растрескиваний и других механических повреждений. Если не делать такой подушки, то уже через короткий период времени вы заметите, что ваше строение начинает «коситься», а прочностные характеристики фундаментного основания ухудшатся в разы.

Ленточный фундамент на участке с уклоном

Ленточные фундаменты действительно универсальны: их можно возводить не только не различных типах почвы, но и на участках с неравномерным рельефом. Найти идеально ровный участок для застройки практически невозможно, поэтому условно ровными признаются те, где угол наклона не превышает 3%.

Перепад высот – не повод отказываться от недорого, но надежного фундамента. В данном случае уместным будет устройство ленточного ступенчатого фундамента, который готова реализовать наша строительная компания Эвриал.

Чтобы сложный рельеф не стал причиной повреждения фундамента, следует продумать прочную опалубку «ступеней», просчитать углы наклона котлованных откосов. Ленточный фундамент на участке с уклоном может быть заложен частично глубоко, и при его создании нужно обязательно предусмотреть дренажную систему.

Для каких грунтов его используют

Мелкозаглубленная лента подходит практически для всех типов грунта, кроме наиболее проблемных, к которым относятся торфяники, заболоченные участки.

Возможно строительство на следующих типах грунта:

• Сухие песчаные почвы.
• Гравелистые, скальные участки.
• Супеси, суглинки.
• Глинистые почвы.

Для каждого типа грунта существуют собственные технологические особенности строительства, связанные с глубиной погружения и составом ленты. Так, для сильно пучинистых почв не рекомендовано строительство сборных фундаментов, в особенности из кладочных материалов (кирпич, шлакоблок и т.п.).

Нагрузки пучения неравномерны и распределяются случайным образом. Кроме того, они непостоянны и способны менять свои значения, усиливаясь и ослабевая в разных, не поддающихся предварительному расчету, точках.

Поэтому на проблемных грунтах нужна монолитная лента, способная противостоять возникающим нагрузкам.

ВАЖНО!

МЗЛФ нельзя использовать на склонах, поскольку слабый контакт с грунтом спровоцирует сползание постройки.

Расположение УГВ на расстоянии 1,м и более

В качестве фундамента при высоком уровне грунтовых вод рекомендуется использовать незаглубленную ленту или плиту. Ленточное основание подойдет при строительстве на прочных грунтах. Для непрочных почв используют плитный вариант. Для небольшой постройки разрешается применять столбы. Глубина заложения опорной части дома назначается в пределах 70—100 см.

При возведении ленточного фундамента мелкого заложения на глинистых грунтах, нужно предусмотреть защиту от морозного пучения. Для этого используют комплекс мероприятий:

• укладка дренажа в уровне подошвы по периметру дома;
• подсыпка из непучинистых материалов (песок, щебень, гравий);
• утепление наружной поверхности ленты и утепленная отмостка.

В качестве материала для утепления рекомендуется выбирать экструдированный пенополистирол (пеноплекс). Он долговечен, устойчив к механическим воздействиям и влаге.

При необходимости устройства подвала и заглубленного фундамента, требуется предусмотреть надежную гидроизоляцию. Чтобы помещение оставалось сухим, предусматривают следующие мероприятия:

• наружная гидроизоляция (например, рулонным материалом с использованием защитного экрана);
• внутренняя гидроизоляция (штукатурная, проникающая);
• использование для заливки стен подвала бетонов с низкой влагопроницаемостью (не ниже W8).

Также обязательной мерой станет дренажная система по периметру здания и ливневая канализация для отвода дождевой и талой воды.

Свайные и столбчатые заглубленные фундаменты

Фундаменты с заложением на глубину промерзания для частного дома могут быть рекомендованы

в свайном конструктивном исполнении или в виде столбчатых фундаментов — с ростверком, на который опираются стены. В качестве свай для малоэтажных домов чаще всего применяют буронабивные сваи или их разновидность — фундамент ТИСЭ, а также винтовые сваи.

Такие фундаменты имеют, по сравнению с ленточными, меньшую площадь боковой поверхности и расход материалов. Но и опорная поверхность подошвы таких фундаментов также невелика, что ограничивает их применение сравнительно легкими зданиями на прочных грунтах

Конструкция свайных фундаментов предполагает устройство дома с холодным цоколем — пространством между землей и нижним этажом. Пол первого этажа приходится делать по цокольному перекрытию. Устройство жесткого перекрытия над цоколем, вместо полов по грунту, удорожает строительство

Железобетонный ростверк на сваях сложнее и дороже, чем мелко заглубленный ленточный фундамент.

Кроме того, устройство мощного монолитного железобетонного ростверка делает свайные фундаменты сложнее в устройстве и дороже, чем мелко заглубленные ленточные фундаменты.

Чаще всего выбор такого фундамента ничем не обоснован,

кроме страхов «экономных» застройщиков, не пользующихся услугами профессиональных проектировщиков, и пропаганды производителей буров ТИСЭ и их последователей на форумах и соседних участках.

Свайные фундаменты в частном домостроении выгодно применять только для тех конструкций,

где не требуется устройство дорогого ростверка (например, для деревянных или каркасных зданий с холодным цоколем), или при наличии особо сложных грунтовых условий.

Песчаная подготовка (подушка) под фундамент

Для того чтобы качественно и правильно построить любое сооружение своими руками, нужно сделать прочную основу под него, то есть фундамент. Песчано гравийная подушка под фундамент важная основополагающая всего процесса строительства, а именно одна из основных частей всего сооружения.

Подсыпка из песка под ленточное основание

При создании основания на почве, очень большую роль играет подготовка песчаной подушки для фундаментного основания дома. Именно она создает ровную и стабильную площадку основания для строительства, тем самым исключая в дальнейшем большую усадку или перекос готового дома.

Общие сведения

Подготовка участка нужна обязательно. Устройство песчаной подушки для дома востребовано на тех грунтах, которые подвержены вспучиванию в зимний период. Такие почвы имеют свойство напитываться влагой и набухать весной когда происходит ускоренное таяние снега или в дождливый сезон, за который может выпасть большое количество же при отсутствии осадков их толщина оседает.

Песок под фундамент служит отсекающим промежутком между грунтом и фундаментом дома, какой при этом защищает его от чрезмерного скопления влаги в основании (при этом портится армирование), а также его толщина лучше смягчает деформационное усилие почвы под зданием.

Правильно сделанный расчет и грамотно сооруженная подсыпка по всем правилам и нормам нужна для того чтобы обеспечить вашему зданию прочную устойчивость и уберечь его от разрушения.

к оглавлению ↑

Зачем нужна песчаная подушка?

Фундамент на песчаной подушке для дома особенно необходим на торфяных, илистых и глинистых грунтах. Все эти почвы подвержены пучению при отрицательных температурах.

Песчаная подушка для ленточного фундамента

Во-первых при промерзании они изменяют свою однородность. Вследствие чего основание для дома без песчано подушки становится неравномерно нагружено. При этом создаются напряжения в несущих конструкциях всего блока здания.

Монолитная стена может треснуть, в ней обязательно деформируется армирование, а оконные конструкции и дверные проемы могут искривиться под действием этих усилий.

Однако, если на этапе проектирования был сделан грамотный расчет и была заложена правильная толщина основания, а также был правильно подобран песок для фундамента, то именно он лучше всего примет на себя все напряжения и усилия, которые создаст вспученный грунт под готовым основанием вашего дома.

В результате сооружение не потеряет своей равномерности и прочности.

Во-вторых правильная песчаная подушка под фундамент существенно продлевает срок службы готового здания уберегая его фундамент и армирование от грунтовой влаги. Ведь излишняя влага отрицательно и разрушительно действует на арматурный каркас, а также на поверхностные слои бетона.

Вода с трудом поднимается вверх по плотно утрамбованному слою песка, а также уложенный поверх него слой гидроизоляционной защиты убережет бетон от излишнего впитывания влаги в себя.

Если подготовка и расчет выявили, что уровень грунтовых вод слишком высок, тогда рекомендуется строить столбчатый или свайный фундамент. Тогда как бетонная подушка под фундамент в этом случае не применяется.

к оглавлению ↑

Из чего можно сделать основание?

Любая песчаная подушка делается из крупнозернистого песка. Лучшим вариантом будет использование гравелистого песка с включениями крупных фракций или подготовка речного песка средней фракции.

Песчаная подушка для свай

Эти виды наполнения песчаной подушки успешно справляются с излишней влагой и нежелательным процессом излишней усадки сооружения.

Также для обустройства песчаной подушки и придания ей улучшенных компенсационных и дренажных свойств, подготовка и расчет предусматривают применение гравийно-песчаной смеси. Она лучше всех устойчива к процессу сжатия.

Для того чтобы при сезонном повышении грунтовых вод песчаная прослойка не разрушалась, армирование не корродировало, а монолит фундамента не напитывался влагой, между ними нужна укладка слоя гидроизоляции.

Следует отметить, что иногда дилетанты используют глину для засыпки подушки под фундамент. Мнение о том, что глина имеет водоотталкивающие свойства, а также способна лучше спасать плитный фундамент блока от излишней влаги ошибочно.

Дело в том, что глина хорошо впитывает воду и накапливает ее в себе, в то время как песчаная засыпка действует как дренаж, пропуская ее через себя. Вследствие чего, глина при отрицательных температурах вспучивается, что приводит к нестабильности фундамента, какой соответственно теряет качество и прочность, армирование и монолитная плита получается с небольшим сроком службы.

Свайный фундамент на пучинистых грунтах

На наш взгляд свайный фундамент на пучинистых грунтах – наиболее целесообразный вариант устройства фундамента. Судите сами: перечисленные выше мероприятия, которые не всегда эффективны и весьма дорогостоящие, в случае со свайным фундаментом не нужны.

Общая площадь поверхности свай, на которую будут воздействовать касательные силы пучения, настолько мала, что ими можно пренебречь. Глубина погружения железобетонных свай варьируется в пределах 5-12 метров (для возведения многоэтажных зданий могут применяться составные конструкции общей длиной до 24 метров), что значительно ниже уровня промерзания грунта в любой точке России.

Рис.: Схема фундамента из ЖБ свай

Фундамент на свайных опорах переносит нагрузку от веса постройки на пласт глубинного несжимаемого грунта. Это позволяет строить здания в условиях высокого уровня грунтовых вод, где из-за низкой плотности пропитанной влагой почвы ленточные фундаменты не обеспечивают требуемой надежности.

Важно: при обустройстве свайно-ростверковых фундаментов на пучинистых грунтах, обвязка свай всегда делается висячей — поднятой над уровнем почвы на 30-40 см. Укладывать ростверк непосредственно на грунт нельзя, поскольку при расширении почвы его может оторвать от свайных опор.

Фундамент на забивных сваях пригоден для строительства в пучинистых грунтах зданий любой этажности и веса — от легких каркасных сооружений до многоэтажных домов. На такой фундамент не работают воздействия вертикального пучения, а касательные силы не оказывают на железобетонные сваи серьезных нагрузок.

Таким образом, при относительной доступности по стоимости, свайный фундамент в условиях пучинистых грунтов гораздо надежнее, чем более дорогостоящие ленточные и плитные фундаменты.

Полезные материалы

Устройство свай

В данной публикации приведена информация о технологии обустройства фундаментов из буронабивных…

Технология устройства буронабивных свай

Буронабивные сваи имеют цилиндрическую форму, а их каркас стоит из подвергшихся армированию окружностей и продольной арматуры.

Столбчатый фундамент для пучинистых грунтов

Схема столбчатого фундамента.

Для малоэтажного частного строительства, выполняющегося в условиях пучинистых грунтов, столбчатый фундамент можно считать оптимальным. Грамотно возведенный столбчатый фундамент в этих условиях должен находиться ниже уровня промерзания почвы.

Такой способ является одним из самых экономных. Лучше всего использовать железобетонные столбы, поскольку они эффективно помогают избежать касательного напряжения.

Столбчатый фундамент для пучинистых грунтов из железобетонных конструкций может стать наилучшим решением для такого вида почвы. Технология их изготовления очень удобна и отличается высокой технологичностью. Эти фундаменты подходят для заболоченных областей, сырых участков и почв, где наблюдается высокий уровень залегания грунтовых вод.

На таких почвах столбчатые фундаменты могут иметь конструкции, при которых анкерная площадка, являющаяся опорой всего строения, жестко привязывается к опорному каркасу.

Несущими столбами для такого основания могут служить:

Схема столбчатого фундамента из блоков.

• трубы из асбоцемента, заполненные бетоном и обладающие армированными внутренними стенками;
• железобетонные столбы;
• трубы из металла, которые с внутренней стороны защищены цементно-песчаным составом, а с внешней – эпоксидной смолой или металлом.

Вместо арматуры в этом случае используют проволоку диаметром от 7 до 11 мм и металлические стержни. Иногда применяются различные металлические отходы: уголки, газопроводные трубы или части водопровода.

Бетон для такого фундамента производят исключительно из цемента высоких марок. В качестве заполнителя могут быть использованы гранитный щебень или песок. Важно знать, что примесь глины, применение мелкого песка, битых кирпичей или известковой щебенки могут заметно снизить морозоустойчивость бетона. Оптимальный состав бетона для столбчатого фундамента – это 1 часть цемента, 3 части песка и 4 части щебня. Количество воды определяется отдельно для каждого конкретного случая: бетон должен быть достаточно пластичным, чтобы его было легко укладывать, но при этом раствор не должен литься. Этот раствор помещается в заранее подготовленную опалубку и немного утрамбовывается.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Мнение эксперта

Сергей Федоров

Задать вопрос эксперту

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Расчет для мелкозаглубленного фундамента.

Следует привести пример расчета мелкозаглубленных фундаментов на пучинистых грунтах. Например, строится одноэтажный дом с такими размерами:

• высота – 4 метра;
• ширина – 5 метров;
• длина – 10 метров.

Конструкция включает две несущие внутренние стены с высотой каждой в 4 м и длиной в 3 м. Пол не опирается на фундамент, заливается бетоном. Основание будет иметь форму ленты с шириной подошвы в 40 см и глубиной в 70 см. Выполнен фундамент из армированного бетона, для чего применяется арматура с диаметром в 12 мм. Каркас будет иметь два пояса, каждый из которых состоит и пяти прутьев, перемычек с длиной в 25 см. Такие перемычки ставятся с шагом в 50 см.

Чтобы узнать массу, которую будет иметь ленточный фундамент, необходимо определить такие значения:

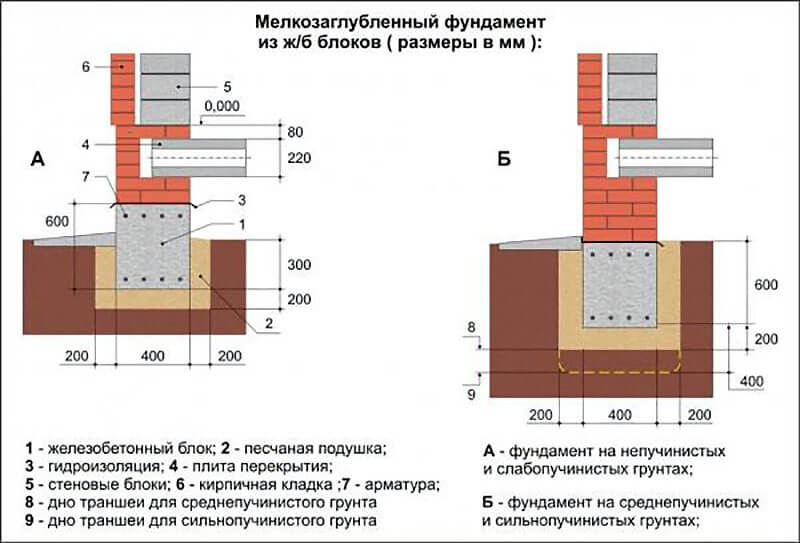

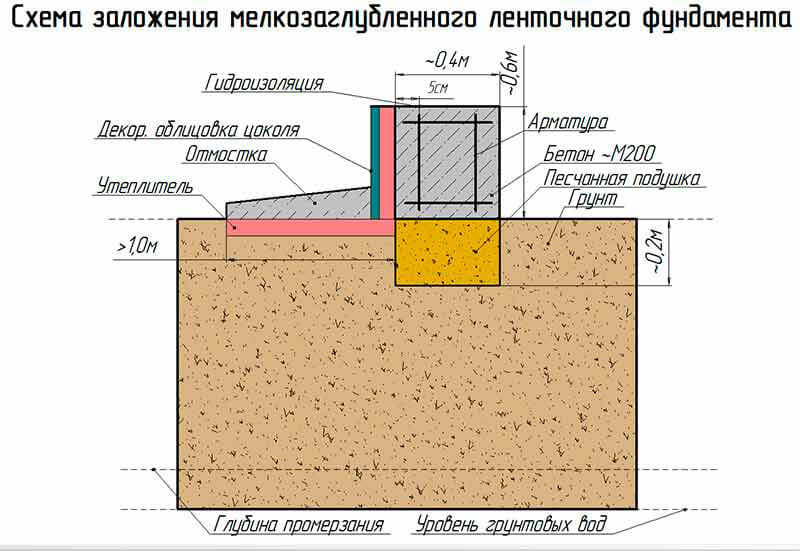

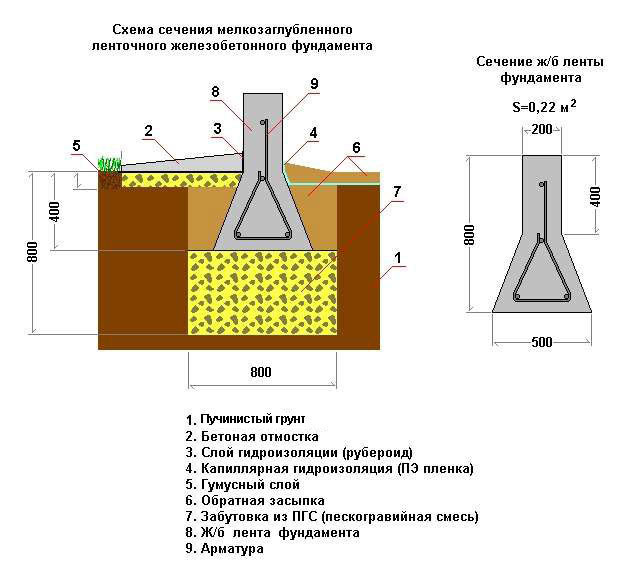

Схема мелкозаглубленного ленточного фундамента на пучинистых грунтах.

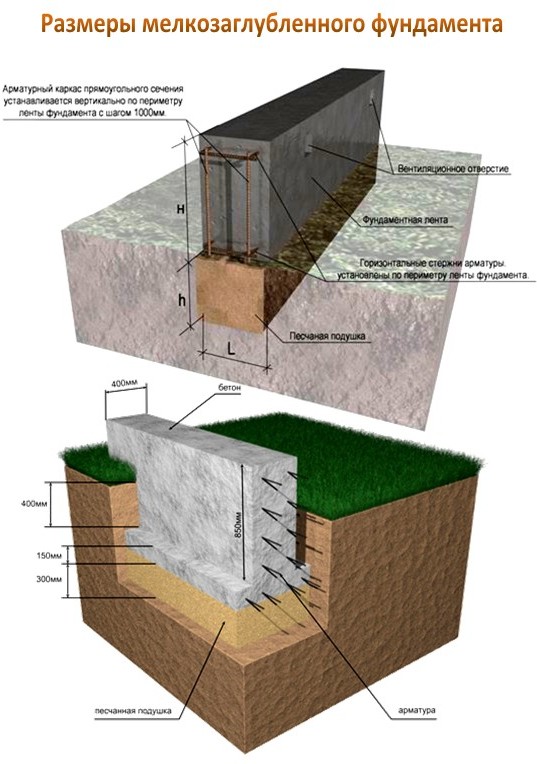

Схема мелкозаглубленного фундамента с гидроизоляцией на печанной подушке.

• геометрические размеры конструкции;
• плотность используемого строительного материала.

Геометрические размеры узнать довольно просто. Так, длина фундамента равна периметру будущего здания, то есть надо просто вычислить сумму его сторон:

Ленточный фундамент будет заливаться не только под наружными фасадными стенами, но и под внутренними несущими, поэтому учитывают их тоже.

Теперь можно найти объем исходя из того, что высота ленты равна 70 см, а ширина – 40:

V=36×0,4-0,7=10,08 метра кубического.

Но это общий объем, из которого необходимо вычесть арматуру, чтобы узнать количество бетона. Зная, что ленточный фундамент имеет два пояса по пять прутков с перевязкой, считают длину для каждого:

Длина всех поясов будет равна:

Каждый пояс имеет по пять прутьев, значит, общая их длина составляет: 62×5=310 м.

Теперь определяют длину необходимых перемычек для армирования:

Схема армирования мелкозаглубленного фундамента.

Для одного верхнего пояса количество перемычек составляет:

Так как длина одной перемычки составляет 0,25 метра, то общая длина составляет:

Для всех горизонтальных перемычек для каркаса длина составляет:

Для вертикальных перемычек учитывают, что с одной стороны их идет 68 штук и с другой столько же. То есть получается 136 штук с длиной одной в 40 см. Общая их длина составляет:

Теперь вычисляют общую длину арматуры, которую требует мелкозаглубленный фундамент:

Чтобы узнать площадь сечения для арматуры, используют формулу площади круга:

Схема приготовления раствора бетона для фундамента.

3,14×0,000036=0,00011 кв. метра.

Для получения объема используют формулу:

0,00011×388,4=0,04 куб. метра.

Теперь получают объем только для арматуры:

10,08-0,04-0,04=10 куб. метров.

Значение 0,04 берется из расчета, что мелкозаглубленный фундамент будет армироваться и по углам.

При помощи такого не слишком сложного расчета определяют, что ленточный фундамент на пучинистых грунтах требует:

• 10 куб. метров цемента (при плотности 2500 кг на кубометр);
• 0,08 куб. метра металлической арматуры (при плотности 7800 кг на кубометр).

То есть общая масса всего основания, которое возводится на пучинистых грунтах в виде ленточного фундамента, будет составлять:

То есть ленточный фундамент имеет массу в 25624 кг.

Строительство дома на пучинистых грунтах не является самым оптимальным вариантом. Но если другого выхода нет, то необходимо тщательно рассчитать будущее основание, чтобы после его сооружения конструкция не выталкивалась из почвы по время зимнего пучения. Сделать это не так сложно, но необходимо проявлять внимательность, чтобы при эксплуатации не произошли деформации фундамента, а значит, и самого дома.

Сфера применения

Мелкозаглубленный ленточный фундамент является оптимальным выбором при строительстве небольших малоэтажных построек, например — частных жилых домов.

Возможность обойтись без использования строительной техники и выполнения работ своими силами весьма привлекательна для пользователей, а значительная экономия денег, времени и трудовложений только увеличивает популярность мелкозаглубленной ленты.

Для крупных построек у мелкозаглубленной ленты недостаточно несущей способности, поэтому при планировании строительства тяжелого или высокого здания потребуется расчет параметров основания, чтобы избежать ошибок.

Какова цена монолитного МЗЛФ для дома?

Застройщики, предпочитающие доверять специалистам, уделяют особое внимание расценкам на проведение фундаментных работ. Здесь важно учитывать, что уважающая себя строительная фирма не будет оглашать стоимость своих услуг по телефону только исходя из заявленных вами размеров дома. Смету заказа специалист составит после изучения участка и проекта. Обычно расходы на закладку основания включают несколько статей:

• Стоимость материалов.
• Подготовка и планировка участка.
• Земляные работы по рытью канавы.
• Установка опалубки и изготовление армирующего каркаса.
• Заливка бетонного раствора.

Средняя стоимость ленточного основания мелкого заглубления составляет от 2 600 до 3 000 рублей за погонный метр. Это несколько дороже, чем свайный фундамент , но несмотря на это большинство выбирает ленту. Чтобы быстро определиться в ценах в зависимости от периметра постройки без учета простенков достаточно воспользоваться таблицей. Приведенные цифры довольно приблизительны, потому что в окончательных расчетах учитываются ширина и высота ленты. Большинство строительных компаний включают в смету все расходы по доставке материалов на участок.

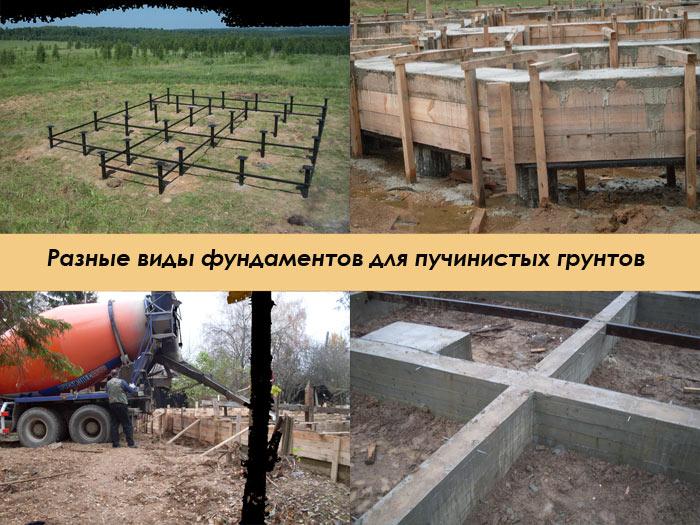

Пучинистая почва всегда считалась далеко не лучшим вариантом для осуществления там строительства. Объясняется это тем, что обычно в связи с этим возникает необходимость в решении ряда проблем. Так, к примеру, понадобится нивелировать зимние подвижки почвы, которые представляют собой угрозу для фундаментного основания в частности и всей постройки в целом. Исходя из этого, специалистами рекомендуется обустройство незаглублённой основы, которая не будет подвержена неравномерным усадкам. Кроме того, такое основание способно отлично справляться со всеми нагрузками. Лучше всего обустроить мелкозаглубленный фундамент на пучинистых грунтах. Именно об этом и пойдёт речь в нашей статье.

Заливка

Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.

Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона. Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.

После заливки ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется — каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.

Окончательное застывание ленты происходит через 28 дней.

Заливка

Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.

Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона. Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.

После заливки ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется — каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.

Окончательное застывание ленты происходит через 28 дней.

ОБРАТИТЕ ВНИМАНИЕ!

Сокращать срок выдержки бетона нельзя, это делает ленту менее прочной и надежной.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

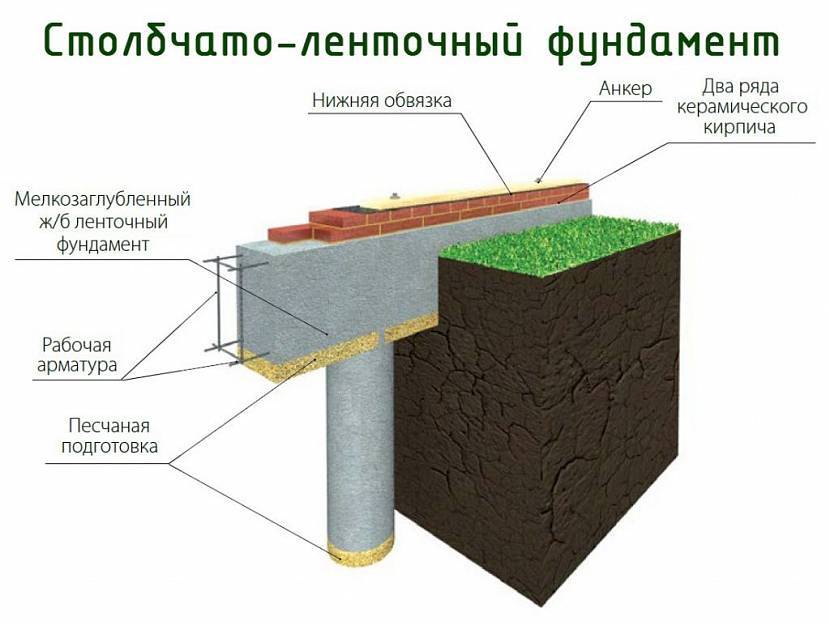

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Мнение эксперта

Сергей Федоров

Задать вопрос эксперту

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Фундамент за четыре дня

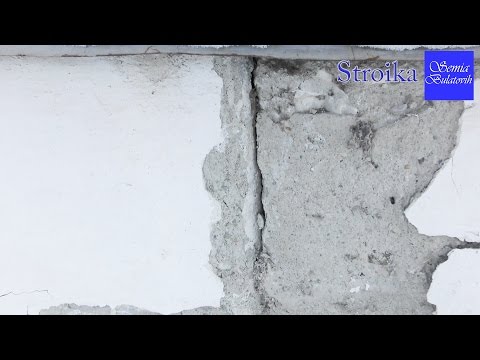

Видео ниже — первая часть в серии материалов по созданию грамотного мелкозаглубленного ленточного фундамента в сжатые сроки.

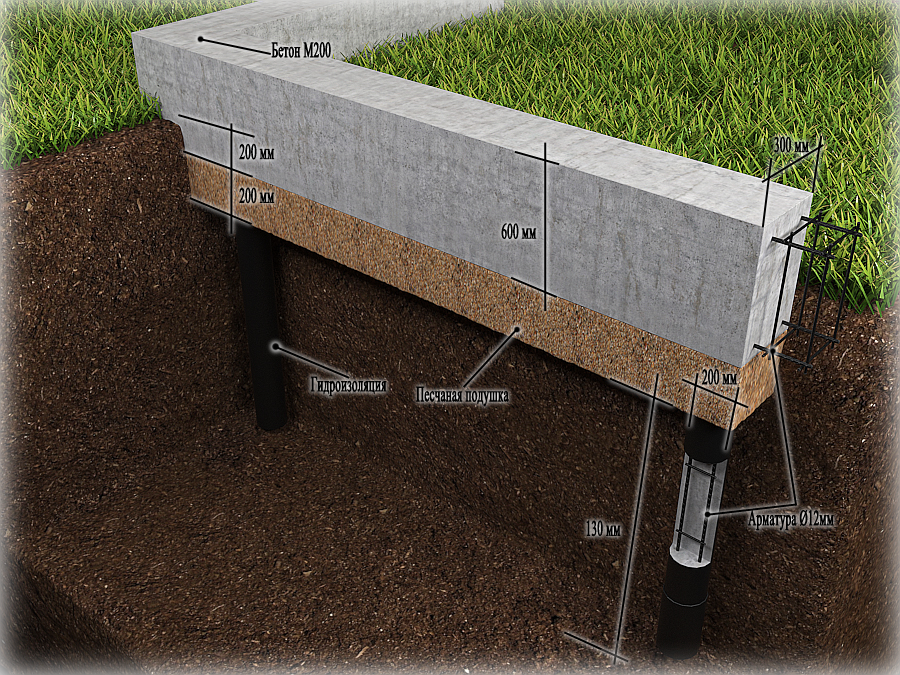

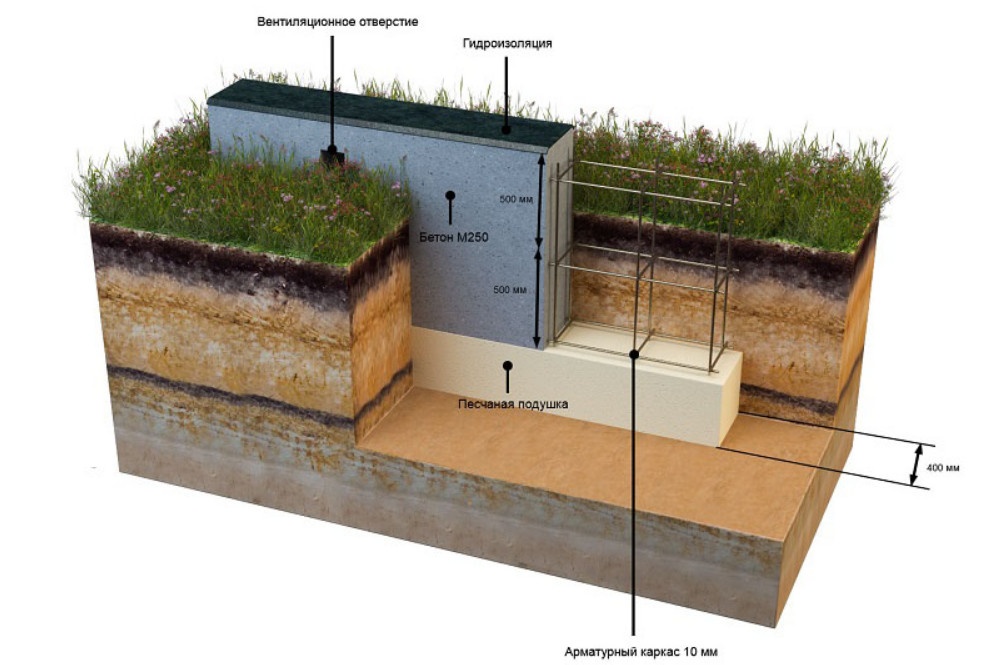

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.
