Технология создания опалубки для фундамента своими руками

Технология строительства

1. Обустроить траншею для основания фундамента; определить размеры армирования, его плотность, глубину и ширину. Эти величины зависят от количества этажей возводимого дома и от вида используемого строительного материала.
2. Очистить площадь от мусора вокруг траншеи.
3. Разровнять территорию вдоль выкопанных траншей, чтобы не было никаких ямок, впадин в том месте, где будет сооружаться конструкция. В противном случае, цемент будет вытекать через щели из-за некачественного сооружения опалубки.
4. Изготовить щиты из брусьев и досок, и вбить их вокруг траншеи. Надо взять трехметровые доски и сбить их вместе, расположив поперек них небольшие доски, на расстоянии 40 мм друг от друга. Следовательно, трехметровый щит будет иметь около трех соединений поперечных досок, длина которых больше его ширины. В дальнейшем разница в их длине поможет вбить щиты вокруг траншей. Лицевая сторона обязательно должна быть ровной, что качественно влияет на надежность, прочность цоколя. Доски соединяются саморезами (быстрее, прочнее, дороже) или гвоздями (медленнее, дешевле). Головка крепежного элемента должна располагаться с лицевой стороны, которая в будущем будет взаимодействовать с бетоном.
5. Изготовление и применение хомутов из дерева, длина вертикальных элементов которых, не должна быть меньше половины высоты щита. Это усилит жесткость строения, так при заливании бетона на стенки формы оказывается максимальное давление. Система должна быть способна справиться с подобными нагрузками. В обратном случае, будет происходить ее деформация: распирание, образование щелей, продавливание. Посредине между подкосами располагают деревянные хомуты.
6. На расстоянии не меньше 1 метра размещают подкосы (дополнительные элементы опор) в местах соединения досок и щита. Они вместе с хомутами служат укреплению опалубки, приданию ее хорошей прочности, чтобы она под большим давлением бетона не деформировалась. Щиты надо установить, соблюдая все необходимые размеры по горизонтали и по вертикали. Это проверяется уровнем в горизонтальной плоскости, и отвесом – в вертикальной. Два противоположных щита фиксируются при помощи распорок, сделанных из бруса, и фиксирующих элементов, расположенных сверху, на одной линии с подкосами.
7. При образовании щелей в конструкции, их надо заделать составом для гидроизоляции или паклей. Можно выстилать рубероидом внутри и вокруг траншеи.
8. Затем осуществляется армирование фундамента.
9. Если есть надобность, часть фундамента, которая находится в земле, утепляется плитами из пенополистирола с внешней стороны. Утеплитель закладывается под гидроизоляционный слой, после этого производятся другие строительные работы.

Разновидности фундаментов

При выборе типа фундамента для дома обычно отдают предпочтение основательным и самым надежным конструкциям. К числу таковых относятся монолитные железобетонные основания (ленточное и плитное), которые способны воспринимать значительные нагрузки и прослужить при этом не один десяток лет без потери технико-эксплуатационных качеств.

Конструктивные особенности плитного и ленточного фундамента:

• Плитный – представляет собой монолитную железобетонную плиту, которая сооружается под всем домом. Поэтому он является более дорогостоящим и трудоемким в исполнении, чем основание ленточного типа. Оптимально подходит для строительства зданий и сооружений в регионах с повышенной сейсмической активностью, а также на плывунах и других проблемных почвах.

  Рисунок 1. Конструкция плитного фундамента

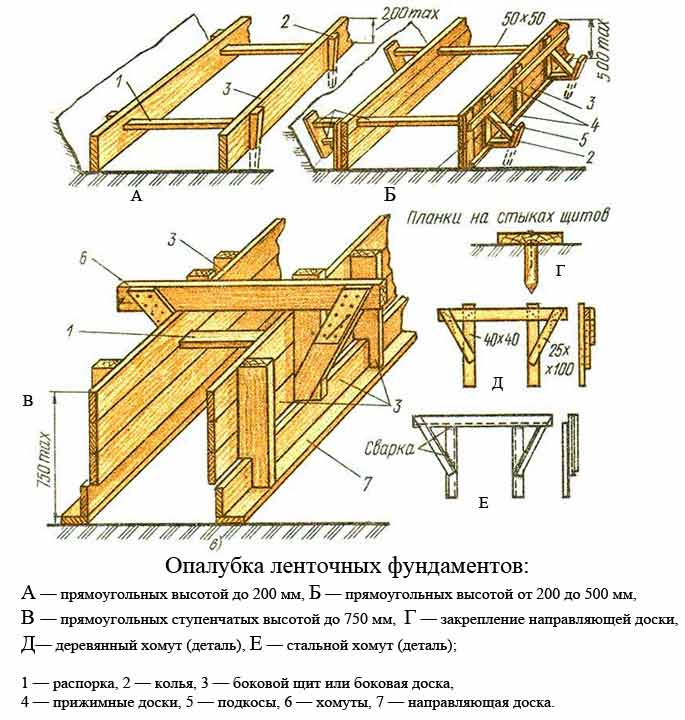

• Ленточный – представляет собой сплошную железобетонную ленту, которая сооружается под всеми несущими стенами. Бывает заглубленным (располагаетс ниже глубины промерзания) и мелкозаглубленным (находится выше глубины промерзания, поэтому особое внимание при его устройстве уделяется утеплению как самого основания, так и отмостки). Обойдется на порядок дешевле по сравнению с плитным. Единственный недостаток – не подходит для зыбких грунтов и почвы с высоким уровнем грунтовых вод.

  Рисунок 2. Конструкция ленточного фундамента

Заливка ленточного фундамента выполняется аналогично устройству плитного основания. Принципиальные отличия заключаются только в конструкции опалубки, армирующего каркаса и объемах работ.

Виды опалубки

При заливке ленточного фундамента можно использовать разные типы опалубки. Например:

1. Съемная. Представлена в виде щитов, собрать которые можно на строительной площадке. Ее демонтаж осуществляется перед началом заливки раствора бетона.
2. Несъемная. Изготавливается из пенополистирольных блоков, которые заливаются бетоном. Она не снимается, а остается в конструкции постройки, выполняя функцию утеплителя.
3. Комбинированная. Имеет вид несъемной конструкции, полость которой закладывается утеплителем, например, пенополистиролом. Внешняя часть демонтируется после заливки бетоном, а ее внутренняя часть остается в конструкции строения, как утеплитель.

Классификация опалубки также базируется по материалам, которые используются при ее изготовлении. Это может быть:

• дерево (обрезная доска или фанера);
• металл;
• пластик.

Отличается также технология изготовления. Среди наиболее часто используемых можно выделить следующие:

1. Готовая. Ее можно приобрести или взять в аренду, смонтировав на строительной площадке.
2. Выполненная самостоятельно. Изготавливается на месте из деревянных щитов с учетом размеров постройки.

Дабы сэкономить средства, рекомендуется не покупать готовую опалубку, а выполнять ее монтаж своими руками. Нет необходимости покупать новые материалы, можно использовать бывшие в употреблении, но в хорошем состоянии.

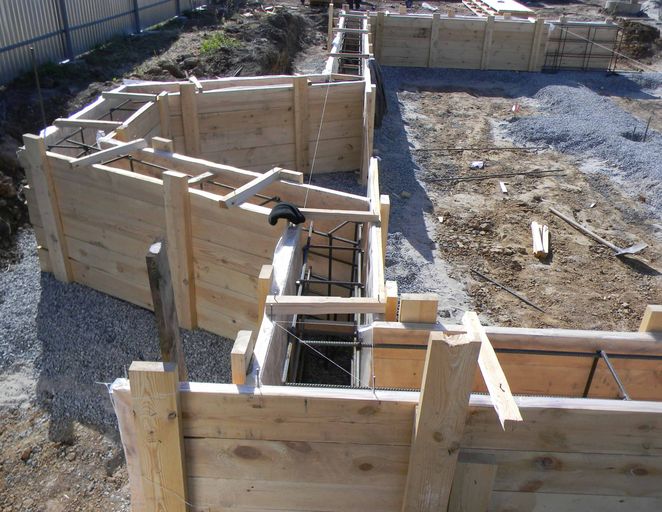

Технология выполнения опалубки из досок или фанеры

1. Готовят материал для щитов. Бруски нарезают на одинаковые отрезки, на полметра длиннее высоты фундамента. Одну сторону брусков затачивают – с их помощью щиты забивают в грунт. Доски или фанеру также нарезают по размеру  щитов. Доски тщательно подгоняют, чтобы не оставлять щелей. Толщину материала выбирают в зависимости от размера фундамента и, соответственно, толщи бетона, которая будет давить на опалубку. В большинстве случаев достаточно досок толщиной 24-36 мм.

   Подготовка досок для возведения опалубки

2. Выкладывают на ровной поверхности бруски на расстоянии одного метра, выравнивают их по верхнему краю, сверху кладут доски или фанеру и закрепляют гвоздями или саморезами. Шляпка крепежных элементов должна располагаться именно с внутренней стороны щита, иначе выступающее острие гвоздя или самореза серьезно затруднит съем опалубки.

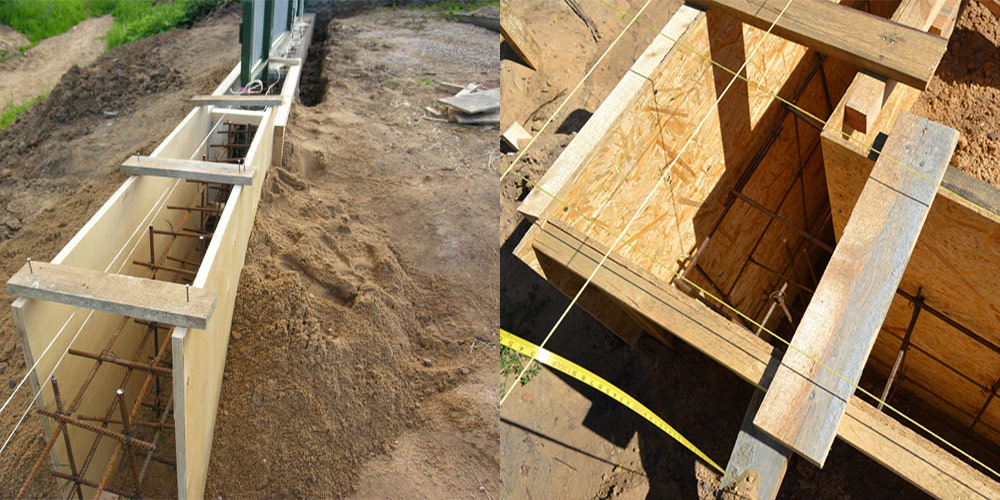

   Крепление опалубки

3. При выполнении фундамента с расширением в нижней части щиты упирают в опорную доску, при этом нет необходимости втыкать их в грунт, и брусок обрезают по ширине щита.
4. Размечают участок, натягивая капроновую бечевку между вбитыми в грунт брусками. По разметке копают траншею необходимой глубины, выполняют песчано-гравийную подсыпку.
5. Устанавливают опорную доску при необходимости, а после нее – щиты, закрепляя их к доске или вбивая заостренной частью в землю. При этом используют отвес и уровень, добиваясь максимально ровного положения щитов.

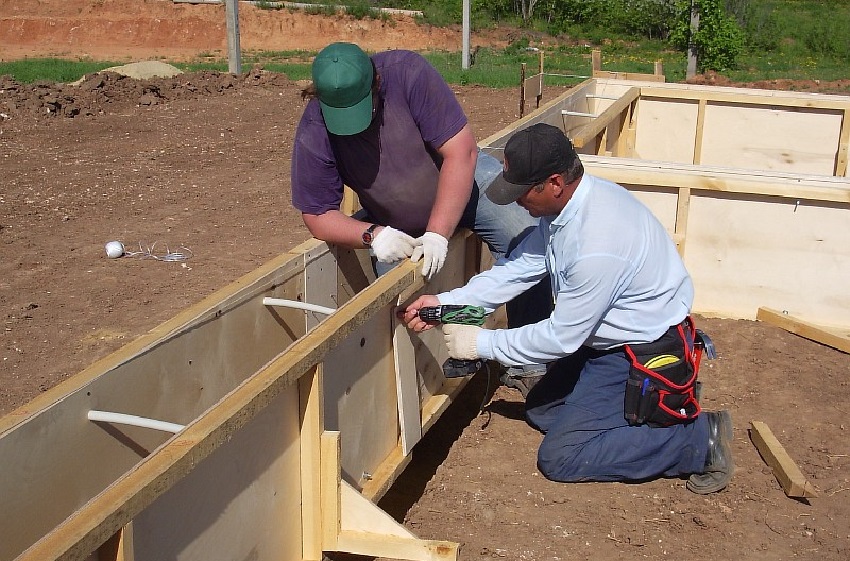

6. Между собой щиты скрепляют с помощьюотрезков доски, прибивая их с внешней стороны к брускам щитов. Стороны опалубки скрепляют хомутами – П-образными конструкциями из бруска или досок, не позволяющими сторонам опалубки расходиться при заливке дополнительно скрепляют досками, закрепляя их на саморезы.

   Крепление щитов опалубки между собой

7. Если щиты недостаточно устойчивы, их также закрепляют распорками из отрезков бруска изнутри и укосами снаружи. Укосы – это брусок, срезанный под углом в 45 градусов и установленный враспор между грунтов и щитом.

   Для дополнительной устойчивости опалубку закрепляют распорками

8. Дно и стенки опалубки из досок выстилают плотной полиэтиленовой пленкой, чтобы избежать просачивания раствора и преждевременного испарения цементного молочка.

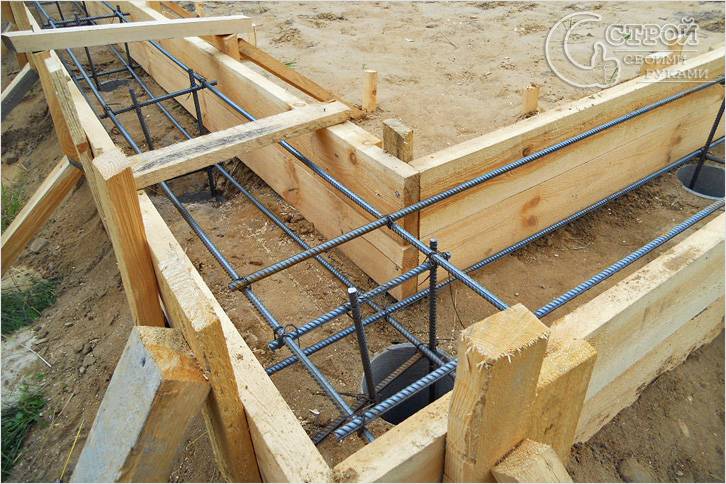

9. Устанавливают арматуру из прутка и заливают бетон. Выравнивают поверхность, накрывают пленкой и выдерживают до схватывания бетона.

   Дно и стены опалубки закрывают полиэтиленовой пленкой

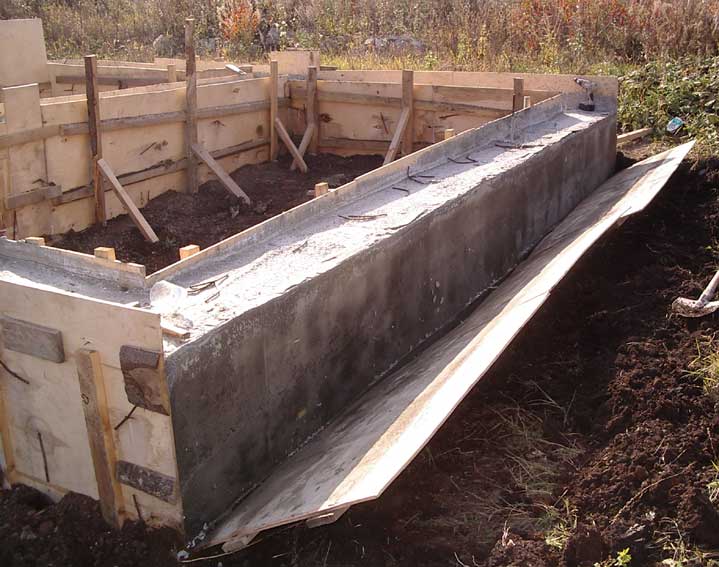

10.  Снимать опалубку можно тогда, когда между досками и бетонным фундаментом появится небольшой зазор. При снятии щитов необходимо слегка простукивать их с внешней стороны резиновым молотком, это позволит снять опалубку с наименьшими усилиями. Сначала убирают стяжки, укосы, хомуты. После этого поочередно убирают щиты.
11. Если использовалась пленка, ее можно не убирать с поверхности фундамента до его полного высыхания – это предотвратит преждевременное пересыхание верхнего слоя и позволит бетону набрать максимальную прочность.

Щиты для опалубки из фанеры и досок можно использовать многократно, при этом для облегчения их снятия лучше каждый раз выстилать опалубку пленкой. Опалубка может быть также комбинированной – такой тип опалубки часто применяют в сыпучих грунтах при выполнении свайно-ленточного или заглубленного фундамента. В этом случае подземную часть выполняют несъемной из асбестоцементных труб или полистирольных листов, а надземную – съемной, из досок или фанеры.

Простая опалубка

Простая конструкция

Опалубку для фундамента обычно делают из досок. Это эконом-вариант, который подходит многим строителям.

1. Для того, чтобы сделать такую конструкцию, необходимы только доски, планки и гвозди. Также можно задуматься и о подпорках.
2. По периметру фундамента надо вбить планки (колышки). С внутренней стороны на планки набивается доска или фанера.
3. Установка опалубки должна производиться так, чтобы будущие наружные стенки фундамента не были кривыми или уклонистыми. Иначе стены потом получатся неправильными. Лучше работать с уровнем.

Дополнительно установленные подпорки, сделают конструкцию ровнее.

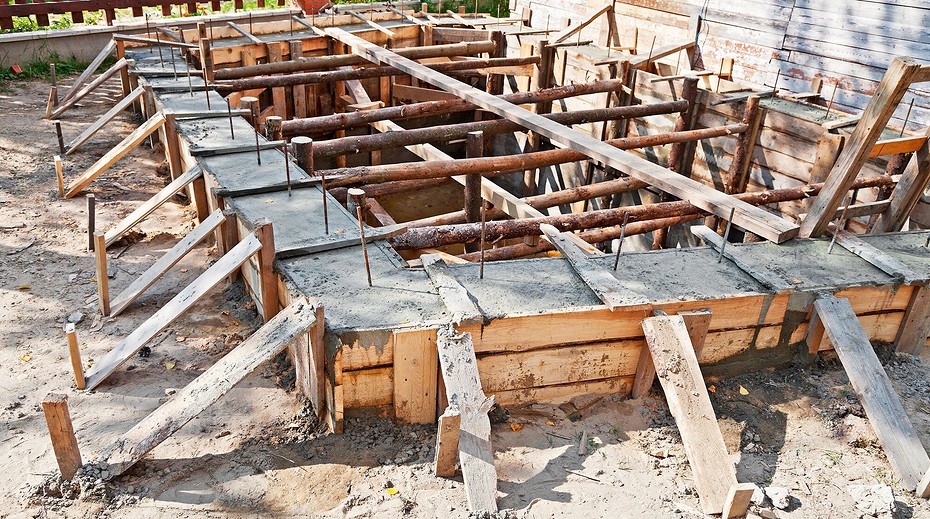

Между стенками опалубки заливается смесь. Доски нельзя снимать до тех пор, пока смесь не высохнет.

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Как своими руками сделать простую опалубку для фундамента?

Наиболее экономичным материалом для изготовления простой опалубки считается древесина, а именно: доска 50 х 200 мм и брус 50 х 50 мм. Не стоит пытаться сэкономить, приобретая доску меньшей толщины, поскольку она не обеспечит необходимой прочности опалубки, в дальнейшем мало к чему пригодна. А доска 50 х 200 мм после снятия с опалубки может быть использована в дальнейшем строительстве. Единственным условием, для ее многофункционального использования является необходимость качественной обработки досок и брусьев антисептиком перед монтажом опалубки.

Монтаж опалубки для фундамента начинается с забивки в грунт деревянных колышков, располагая их по периметру будущего фундамента. Далее при помощи гвоздей на внутренней стороне кольев фиксируются доски. Очень важно проследить за тем, чтобы внутренняя сторона досок была ровной, без перекосов и смещений, иначе фундамент получится таким же: уклонистым, ступенчатым или кривым. Для наиболее ровной и правильной установки опалубки лучше всего использовать строительный уровень. Установка системы подкосов и подпорок также позволит добиться хорошего результата.

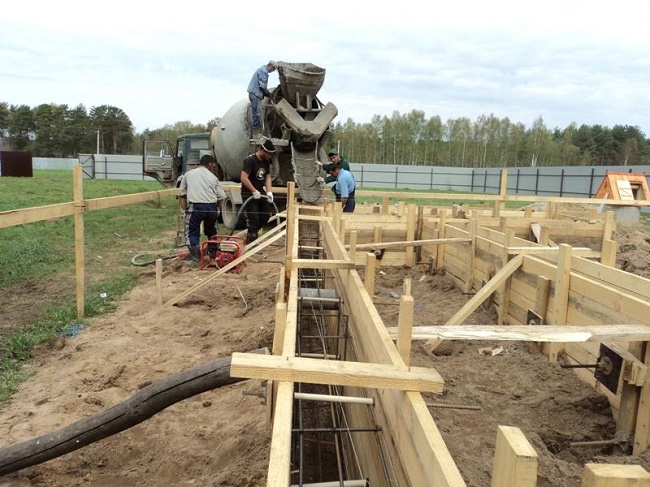

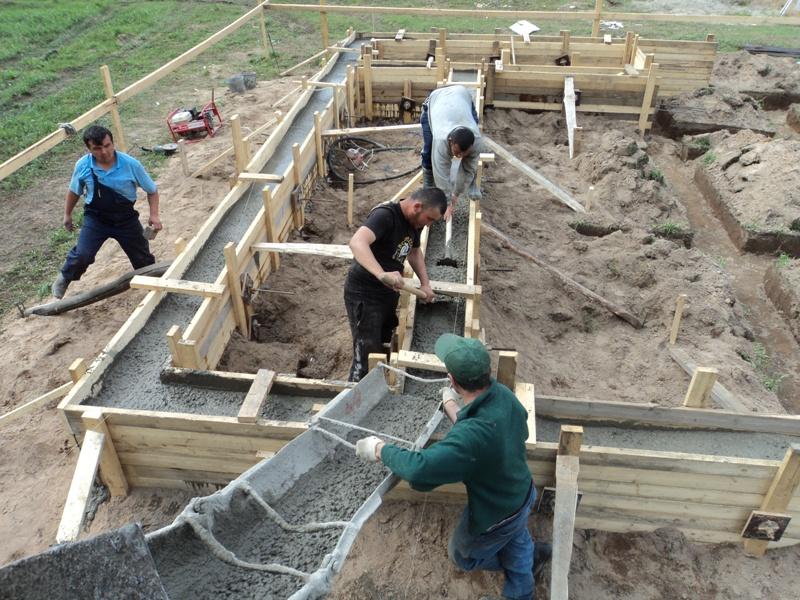

Предпоследним этапом является процесс заливки бетона в пространство между досками опалубки. Армирующие материалы, если они предусмотрены в конструкции фундамента, следует установить заранее. Процесс заливки бетона также имеет ряд нюансов, которые необходимо учитывать при производстве опалубки.

Для армирования фундамента чаще всего используется обычная металлическая арматура, однако на рынке уже появился новый тип арматуры — стеклопластиковая. Предлагаем вам ознакомиться со статьей по армированию фундамента стеклопластиковой арматурой. Такая арматура положительно отличается удобством транспортировки, устойчивостью к коррозии, возможностью безшовного монтажа, а также малым весом.

Снятие опалубки можно произвести только после полного высыхания бетона. Это обычно происходит через 2-3 дня после заливки. На продолжительность процесса затвердевания строительной смеси может влиять состав смеси, объем и толщина слоя залитого бетона, климатические условия местности.

Известно, что не каждый строитель способен выполнить производство и монтаж деревянной опалубки надлежащим образом, особенно если опыт в этом нулевой, а фундамент необходимо выполнить максимально надежным и качественным. Тогда возникает вопрос: «Как проще всего сделать качественную опалубку для фундамента?» Решить такую проблему помогут современные производители готовых деревянных опалубок.

Готовая деревянная опалубка отличается от сделанной вручную многими своими качествами.

1. Погрешность изготовления и монтажа готовой опалубки намного меньше погрешности самодельной опалубки. Это объясняется использованием на предприятии современного деревообрабатывающего оборудования и достаточной автоматизацией всего процесса производства.

2. Экономия времени и сил при монтаже готовой опалубки позволяет существенно сократить время изготовления фундамента и, следовательно, время всего строительства.

3. Использование готовой опалубки несколько дороже, но эта разница становится слабо ощутимой, когда возникает необходимость снова и снова переделывать самодельную опалубку, добиваясь необходимого качества. Если уже произошла заливка бетона в опалубку, собранную неточно или с ошибками, исправить сложившуюся ситуацию бывает достаточно тяжело и дорого.

4. Прочность, устойчивость и жесткость конструкции готовой опалубки гарантируется производителем, и всегда обеспечивается с большим запасом.

5. Во многих фирмах существует возможность изготовить опалубку точно по расчетам и чертежам заказчика.

Рекомендации по изготовлению правильной опалубки для фундамента

• Когда щиты будут установлены по всей длине траншеи, изготавливают хомуты из дерева. Размер длины хомута должен составлять больше половины от высоты щита. Такие элементы придадут опалубке прочность. Что является немаловажным при заливке раствора для формирования фундамента, когда на стенки деревянного каркаса будет влиять значительное давление.
• В месте скрепления доски со щитом следует установить дополнительный опорный элемент – подоткос. Такие вспомогательные части укрепляют опалубку для фундамента и не позволяют раствору расползаться.
• Рекомендуется избегать щелей в опалубке. В противном случае бетонная смесь вытечет. Для устранения щелей применяют паклю, гидроизолирующие средства.
• Гидроизоляция фундамента. Для этого внутреннюю часть опалубки и траншею накрывают рубероидом. Полиэтиленовая пленка также может послужить для создания герметичности опалубки и создаст оптимальный режим температуры и влажности для твердения бетона. После этого приступают к армированию фундамента.

Строительство опалубки из досок и фанеры

1. Первым делом следует подготовить материал для щитков. Бруски режут на одинаковые отрезки и немного затачивают. Это необходимо для того, чтобы забивать щиты в грунт. Таким же способом следует нарезать доски или фанеру, смотря что имеется в руках. Все материалы тщательно подгоняются, чтобы не оставалось даже маленьких щелей. Если этого не соблюсти, то весь бетон будет вытекать наружу, и вы не получите конечного результата. Эксперты рекомендуют выбирать доски толщиной не менее 24-х миллиметров.
2. Далее следует выложить бруски на одинаковом расстоянии, не более одного метра. Сверить их по верхнему краю и положить доски или фанеру. Все это дело закрепляется при помощи простых гвоздей или саморезов. Небольшая хитрость заключается в расположении шляпки гвоздей. Дело в том, что она должна находиться во внутренней части щитка. Иначе небольшое выпирание не позволит использовать опалубку повторно.
3. При изготовлении фундамента щиты упирают в опорную доску. Это нужно для того, чтобы с расширением нижней части не возникало проблем.
4. Также следует очень тщательно разметить участок и натянуть бечевку между брусками. К этому этапу следует подходить очень серьезно. От его выполнения будет зависеть конечный результат. Если вы ошибетесь на несколько сантиметров, то конструкция не будет ровной.
5. При необходимости можно установить опорную доску, которая будет удерживать все щитки. Во время работ следует использовать отвес и уровень, чтобы добиться ровного расположения щитков и досок.
6. Все щитки скрепляются отрезками от использованных досок и гвоздями. Прибивать их следует только с внешней стороны. Если говорить про опалубки, то их закрепляют хомутами из разного материала.
7. Если вам кажется, что щитки не очень устойчивы, то их можно укрепить специальными распорками. Последние устанавливаются как внутри бруска, так и укосами снаружи. Под словом укос следует понимать специальный брусок, срезанный под 45-ть градусов.
8. После этого дно опалубки покрывают пленкой из полиэтилена. Это необходимо для того, чтобы раствор не просачивался и задержать испарение.
9. Установить арматуру и залить бетон. Выровнять поверхность специальным приспособлением, накрыть плёнку и подождать до застывания бетона.
10. Снимать конструкцию можно только после окончательного застывания бетона. Данное действие должно сопровождаться небольшими постукиваниями с внешней стороны резиновым молоточком. За счет этого все будет сниматься очень легко и без повреждений. Первым делом снимают стяжки, хомут и укосы. Только потом можно приступать к уборке щитков.
11. Если вы использовали пленку, то ее не следует убирать во время высыхания бетона. Такое действие позволит предотвратить пересыхание бетона, а также позволит бетонной каше набрать необходимую прочность.

Как сделать щиты для опалубки ленточного фундамента своими руками

Щиты для фундамента делают таких размеров, чтобы их можно было бы несложно перенести и установить по месту. Из-за особенностей материала и необходимости его выравнивания, деревянные опалубочные щиты редко бывают длиной больше 3х метров. Если есть потребность в больших размерах, соединить несколько щитов между собой не представляет особой сложности.

Создание щитовой опалубки из деревянных досок для ленточного фундамента можно разделить на следующие этапы:

1. Заготавливаем материал. Подготовленные загодя торцованные, обрезные доски из сосны выкладываем на ровную поверхность. Стыки досок сразу покажут, которые из них необходимо выровнять и в какой части. Наиболее ровную доску принимаем за основную. Ширину щита для наземной части фундамента условно принимаем равной 400мм. Толщины досок 25-30мм вполне хватит;
2. Выстругиваем доски по ребру до ровной плоскости. Попеременно их нужно будет ставить на место сборки для подгонки щита. Соблюсти очередность досок поможет их нумерация, которую наносят на плоскость досок мелом или карандашом;
3. Подготавливаем брусок для поперечных кольев. Подойдет брус размером 30х40 или 40х40мм. Одну сторону бруска, прилегающую к щиту, необходимо выровнять. Интервал размещения таких кольев ориентировочно составляет 50-60см по осям. Длина кольев рассчитывается исходя из метода из закрепления щитов. В некоторых случаях оставляют выход на 10-15см над щитом, для связки поперечиной из такого же бруса. В других – такое же расстояние дополнительно внизу, чтобы можно было более устойчиво установить щит в землю без угловых упоров;
4. Собираем щит опалубки. Сначала закрепляем крайние поперечные бруски-колья. Крепеж начинаем с начальной и конечной, а затем и остальных досок. Смонтировать такой щит можно и на гвозди 70-80мм длиной. Однако крепеж на черные каленые саморезы будет намного прочнее и долговечнее;
5. Влагоизолируем щит опалубки. Чтобы продлить срок службы вашей щитовой опалубки, древесину необходимо защитить от влаги и исключить ее соприкосновение с бетоном. Самый простой способ – закрепить с рабочей стороны щита полиэтиленовую пленку. Она не имеет адгезии с бетоном, и легко демонтируется после застывания бетонного элемента. Закрепить ее можно на небольшие гвозди, хотя гораздо удобнее эту работу произвести строительным степлером;
6. Подготавливаем вспомогательные элементы. Для закрепления щитов по месту заливки бетона, и приданию опалубке нужной формы, необходимы различные вспомогательные элементы – упоры, укосины, распорки и т.д. В основном они делаются из того же бруса, что и колья, его остатков или из подручных материалов.

Щиты из листовых материалов, как например фанера, ОСП-3 или OSB делаются по схожему принципу. Работать с этими материалами намного проще, особенно когда в хозяйстве есть электро-лобзик, которым они и нарезаются по размерам. Бруски-колья на них также закрепляются с заданным интервалом.

Специалисты рекомендуют

Чтобы получить надежную крепкую опалубку, профессионалы советуют:

1. Контролировать горизонталь и вертикаль после крепления опалубки путем применения строительного уровня или отвеса. По вертикали допустимо отклонение максимум 5 мм на 1 м. В случае большого отклонения от нормы конструкция получится неустойчивой.
2. Чтобы получить крепкий угол, нужно согнуть арматуру. Если это невозможно, арматуру доводят до конца, а место соединения перевязывают стяжками. Допустимо применение специальных соединителей.
3. Нельзя допускать щелей.
4. Для любого материала конструкции демонтировать ее можно после того, как бетонный раствор полностью высохнет.

Перед тем, как начать работу нужно изучить выбранный способ монтажа, прислушаться к рекомендациям профессионалов.

Гарантией крепкого фундамента является опалубка, выполненная по всем правилам. Следовательно, к этому периоду в строительстве следует подходить со всей ответственностью, тогда постройка будет надежной и простоит долго.

Процесс изготовления съемной опалубки из досок

Рассмотрим, как можно сделать съемную опалубку для фундамента из деревянных досок своими руками, и какие материалы могут потребоваться.

Необходимые материалы

Как правило, огромного количества материалов для создания опалубки не требуется, однако лучше всего для нее использовать качественные материалы, поскольку если на поверхности досок будут дефекты, ямки, щели, то это снижает прочность фундамента. Так для ее создания необходимо подготовить:

• Деревянные доски толщиной около 2,5-3 см.
• Брус для закрепления щитов.
• Саморезы для крепления всех элементов опалубки.
• Арматура или деревянные колышки.
• Шуруповерт.

Технология изготовления и монтаж опалубки

Опалубка под фундамент своими руками должна устанавливаться на ровную и чистую поверхность, поэтому заранее необходимо убрать все загрязнения и мусор с участка, поскольку после установки этого сделать уже не получится. Поверхность грунта не должна иметь перепадов высоты, поэтому необходимо заранее ее выровнять, если есть необходимость.

Внутренняя поверхность опалубки должна четко соответствовать ширине бетонного фундамента, а поверхность стен опалубки должна быть гладкой и не иметь дефектов.

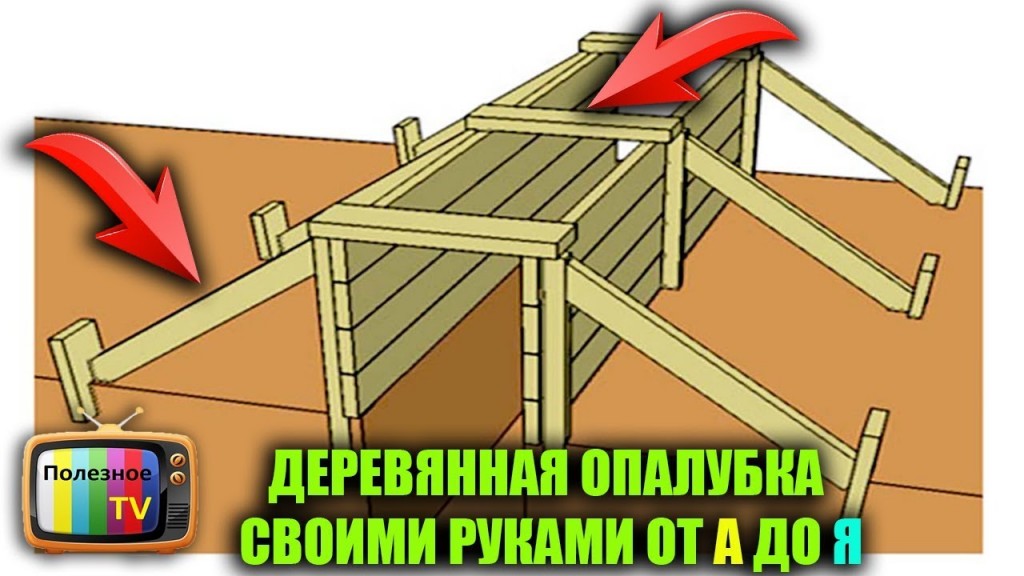

Упоры (распорки)  и раскосы

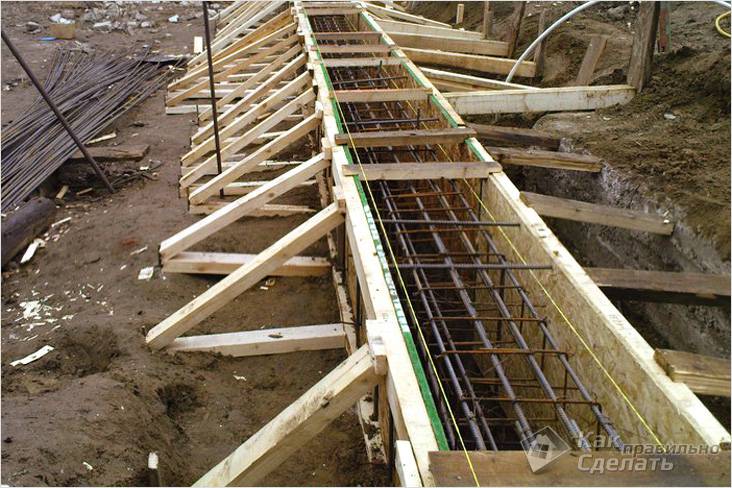

Упоры — это распорки, которые не дадут доскам провалиться внутрь. Раскосы — это устанавливаемые под углом бруски или отрезки досок, которые не дадут ей развалиться наружу. Эта комбинация  — упоры и раскосы — придает всей  конструкции достаточную жесткость, которая позволяет выдержать напор бетонной массы.

Упоры и раскосы будут удерживать щиты на месте

Раскосы делают из любой древесины. Обрезки тоже можно пустить в ход. Упоры тоже можно сделать из дерева. Но есть одно «но». Если глубина фундамента получается большой, придется делать их внутри. Оставлять древесину в бетоне нельзя: со временем она перегниет, в массиве образуются пустоты. Причем пустоты будут сквозные — через весь фундамент.

При большой глубине фундамента шпильки необходимы

В таких случаях используют металлические шпильки из прута, диаметром не менее 12 мм. Длина отрезка должна быть больше ширины фундамента (с учетом щитов) на несколько сантиметров. По краям каждой шпильки нарезают резьбу, подбирают большие шайбы и гайки. Вместо шайб или под них можно использовать куски металла с просверленными в них дырками. Они не дадут продавить древесину (или фанеру, ДСП, ОСП).

Понадобятся еще трубы. Они нарезаются на куски, которые равны ширине фундамента, и надеваются на шпильки. Потому внутренний диаметр трубы должен быть чуть больше диаметра прутка. Трубы чаще всего берут металлопластиковые или полипропиленовые. Они недороги, хорошо выдергиваются, потому как имеют гладкую наружную поверхность. Эти трубы выполняют сразу две задачи:

• не дают щитам провалиться, строго фиксируя требуемую ширину;
• после схватывания бетона позволяют вытащить шпильки — нужно только раскрутить гайки и выдернуть прутки.

При установке шпилек в щитах друг напротив друга сверлят отверстия. С одной стороны прутка, накрутив шайбу и гайку, ее вставляют в одно из отверстий. Надевают отрезок трубы и пропускают в другое отверстие, закрепив с наружной стороны шайбу (металлическую пластину) и гайку. Шаг расположения шпилек — 50-55 см и по горизонтали и по вертикали.

При распалубке (снятии) сначала вытаскивают шпильки, потом трубы. В полипропилене можно нарезать внутри резьбу, и при помощи нехитрого устройства —  болта соответствующего диаметра и гвоздодера — выдернуть их. Проблем практически не бывает: выходят они легко, временами можно руками вытащить. Образовавшиеся дырки заполняются раствором и затираются.

Если фундамент небольшой глубины, такой фокус ни к чему. Но если у вас получается его высота выше метра — придется скреплять.

Установка распорок и упоров

Выставленная по периметру траншей щитовая конструкция должна быть укреплена, чтобы она смогла выдержать давление бетонного раствора. Для этих целей снаружи устанавливают раскосы. Их следует поставить таким образом, чтобы шаг между ними не превышал 1м. Застройщики должны уделять особое внимание углам конструкции. В этих местах необходимо устанавливать упоры в обе стороны. Если высота щитов превышает 2м, то придется установить распорки в два яруса.

После того как опалубка была установлена, необходимо внутри зафиксировать расстояние между противоположными щитами. Для этих целей обычно задействуются пластиковые трубы и металлические шпильки, диаметр которых может варьироваться в диапазоне 8мм-12мм. Такие элементы арматуры устанавливают в нижней и верхней части щитов, не забывая об уплотнительных пластинах и гайках:

1. Изначально в расположенных параллельно друг другу щитах высверливаются отверстия.
2. Между щитами вставляются отрезки пластиковой трубы.
3. Внутрь трубок продеваются металлические шпильки (по обоим концам надеваются уплотнительные пластины).
4. Закручиваются с двух сторон и подтягиваются гайки.

После того как были завершены все работы по сооружению щитовой конструкции, застройщик может приступить к заливке бетона. Это следует делать в несколько этапов. Как только был создан первый слой (раствор заливается на песчано-щебневую подушку, покрытую слоем изоляционного материала) необходимо удалить пузырьки воздуха и пустоты. Для этих целей следует задействовать глубинный вибратор. После этого выливается в опалубку оставшийся бетон, которая демонтируется после застывания раствора.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

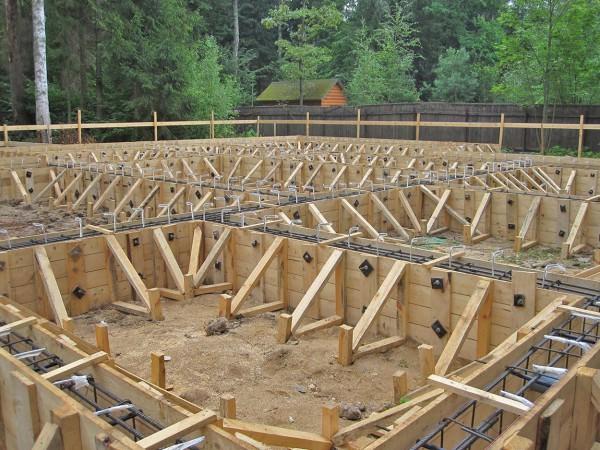

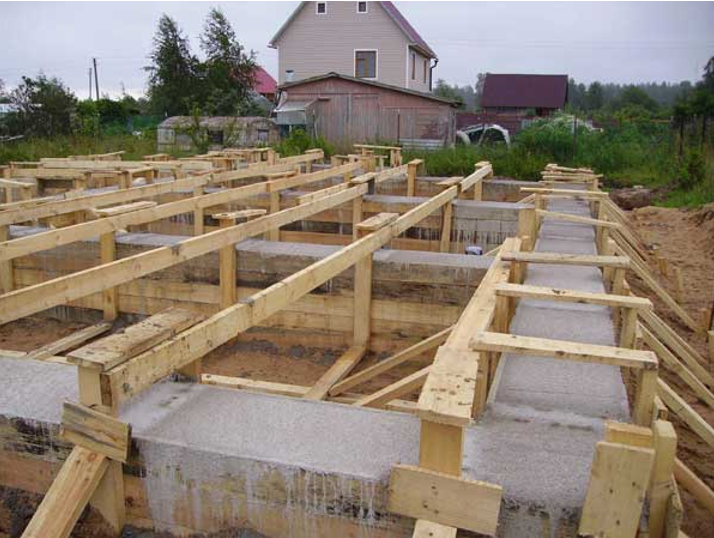

Раскосы и упоры для укрепления опалубки

Избежать разрушения опалубки позволяет её дополнительное укрепление. Раскосы устанавливаются снаружи конструкции на расстоянии максимум 1м. Деревянные брусья, либо обрезки доски устанавливают под углом к вертикальной поверхности. Благодаря их наличию удаётся обеспечить достаточную жёсткость и прочность каркаса.

Внимание! Если высота щитов превышает 2 м, делают два яруса распорок: верхний и нижний.

Упор предотвращает смещение раскоса под нагрузкой. Его устанавливают в наиболее нагруженных местах. Чаще всего по углам.

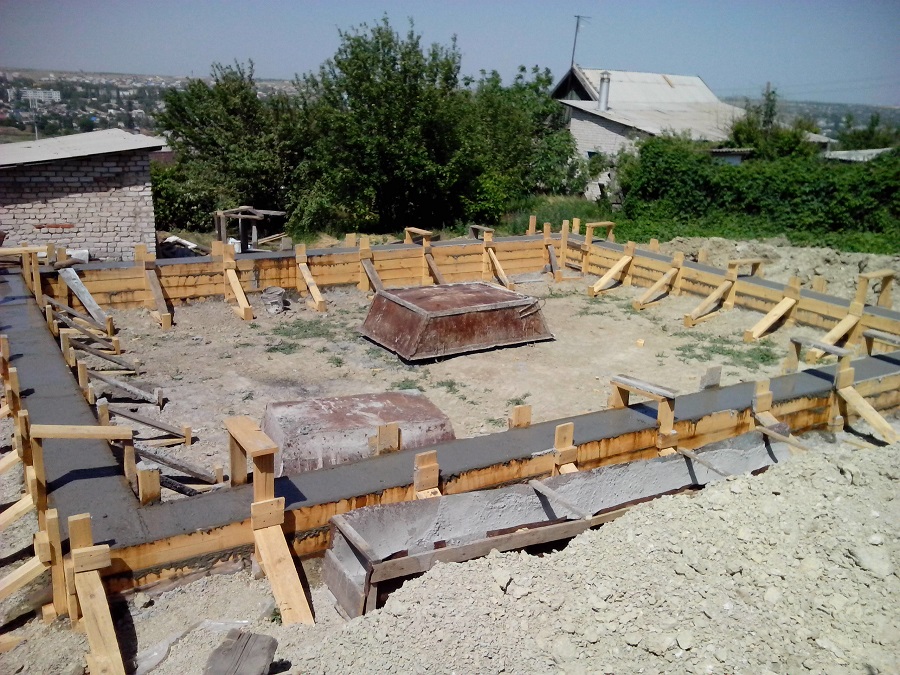

Каркас должен оставаться неподвижным после заливки бетона

Что нужно помнить

Строительство опалубки для фундамента забора требует соблюдение технологий и правил. Их нарушение может привести к необходимости переделывать работу на одной из стадий или ремонтировать уже возведенное ограждение. Поэтому стоит помнить о некоторых моментах:

• Важно выдерживать необходимое расстояние между фиксирующими брусками и краем траншеи, в противном случае конструкция может обрушиться под давлением бетона;

• Использование материала с малой прочностью и упругостью может привести к смещению осей основания и нарушить спроектированную конструкцию;

• При дефиците материала можно заливать фундамент отрезками. Щиты с уже затвердевшего участка снимаются и переносятся на новый.

• Если бетонный раствор заливают в жаркую погоду, то для сохранения влаги рекомендуется посыпать поверхность стяжки опилками. Это предотвратит чрезмерное пересыхание бетона.

Правильный монтаж разборной или несъемной опалубки определяет надежность фундамента, на котором будет стоять ограждающая конструкция. Изготовление опалубки для забора своими руками несложно, если правильно выбрать материал, сделать точный расчет, соблюсти технологию монтажа опалубочной системы. Прочное основание служит долго при любых погодных условиях, не требуя реставрации.

Важные замечания

Делать работу следует надежно, экономить на прочности нельзя, так как если опалубку проломит или деформирует, придется провести много дополнительной работы. А иногда необходимо заливать фундамент заново. Помнить простые рекомендации:

1. Если размеры большие, ставить конструкцию по частям. Ограничить по длине, в этом случае торцы закрываются, но с обеих сторон должны торчать прутья арматурного пояса не меньше, чем на 50 см, чтобы после заливки новой части конструкция прочно соединилась. Если основание высокое, заливают слоями, переставляя опалубку все выше.
2. Укреплять как можно лучше. Если доски или фанера начали выгибаться, лопатой сдвинуть раствор, быстро продавить поверхность на место и поставить пару раскосов. Иногда на другой день обнаруживается, что несущая часть сдвинулась, трогать в этом случае ее нельзя, только после снятия элементов выравнивать поверхность перфоратором или бензорезом.
3. Если одна сторона упала, то работу придется переделать заново. Вначале залить остальную часть, а эту оставить, потом сделать надежно.

Чтобы проще отделить щиты после высыхания бетона необязательно закрывать поверхность пленкой. Обычная покраска тоже упростит снятие, нанести ее в 2-3 слоя, чтобы пропитать дерево.

Сделать опалубку для фундамента своими руками можно из разных материалов, вначале подобрать оптимальный вариант для возведения, потом разобраться в особенностях каждого из них. Собирать частями, соединять гвоздями или саморезами, выставлять по уровню, закреплять перемычками, раскосами, а также резьбовыми шпильками.

Монтаж опалубки

Вне зависимости от выбранного материала, монтаж опалубки начинается с теоретических и чертежных работ. Чертеж необходим для правильного расчета опалубки для фундамента. Для расчета вам потребуется длина периметра здания, умножьте его на два, поскольку опалубка устанавливается по обе стороны от фундамента. Прибавьте сюда показатели длины перегородок, ширину фундамента, и заложите 5-10% на возможные ошибки и поправки в расчетах. Дальнейшая пошаговая инструкция зависит от выбранного материала для опалубки.

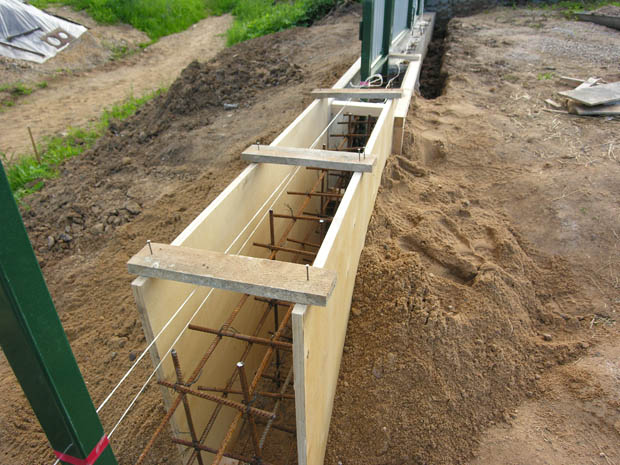

Опалубка из фанеры

• Опалубка из фанеры своими руками начинается с правильного выбора материала. Чем толще будущий фундамент, тем большую нагрузку должна выдержать опалубка, поэтому фанерные листы менее 3 см толщиной лучше не выбирать.
• Распилите листы до необходимых размеров, после чего последует создание фанерных щитов: листы соедините вместе для получения нужной высоты опалубки. Для фиксации используйте деревянный брус. В качестве фурнитуры проще и быстрее воспользоваться гвоздями.
• Установите щиты из фанеры в подготовленный ров в земле, проследите за тем, чтобы между щитами не образовывались щели (если они появились, устраните их до начала заливки опалубки). Проверьте, чтобы гладкая сторона щитов была обращена внутрь, а соединительные брусья оказались снаружи.
• Установите арматуру внутри каркаса, между собой арматурные прутья свяжите.
• При помощи деревянных брусьев установите колышки с обеих сторон опалубки, вкопайте их в землю. Они необходимы для удержания давления бетона во время заливки.
• Опалубка готова, можно заливать раствор. Опалубка из древесины своими руками популярна для заливки ленточного фундамента, как наиболее распространенного среди возможных видов.

Опалубка из пенополистирола

• Опалубка из пенополистирола своими руками проще и быстрее, блоки материала уже готовы к работе во время покупки.
• Подготовьте траншею для фундамента, на дно насыпьте песчаную подушку и положите выбранный гидроизоляционный материал. Пенополистирольные блоки установите в траншею и зафиксируйте при помощи специальных замков.
• В процессе монтажа блоков не забудьте установить заготовки для коммуникативных отверстий, а также на этом этапе укладывается арматура для армирования фундамента.
• После завершения установки опалубки проверьте ровность каркаса при помощи строительного уровня.

Опалубка из железобетона

• Опалубка из железобетона своими руками – понятие условное, без специальной техники установить железобетонные блоки не получится.
• Выройте траншею, закладывая в размеры толщину железобетонных блоков. На дно насыпьте слой песка и слой мелкой гальки.
• Блоки установите на место, предварительно проделав во внутренней стороне отверстия для установки арматуры. Поставьте арматуру на место, перевяжите между собой для получения надежной фиксации.
• Блоки устанавливаются в несколько рядов, соединяя их между собой при помощи монтажной прослойки. Следите за тем, чтобы блоки перекрывали друг друга, шли внахлест.
• Финальный ряд блоков покройте армирующей стяжкой, после высыхания которой опалубка готова к заливке фундамента.
