Буронабивной фундамент своими руками

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Конструктивные особенности

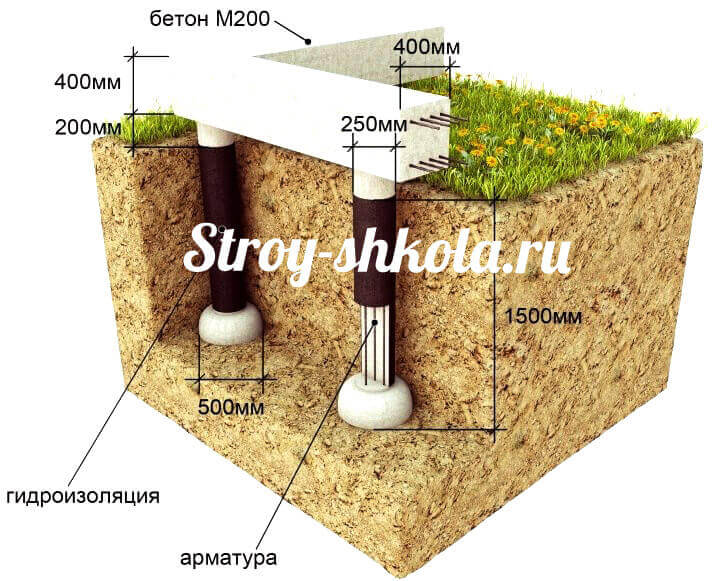

Конструкция свайно-ленточного фундамента в разрезе

Ленточный фундамент со сваями передает на почву нагрузку от дома при помощи 2 конструктивных элементов: свай, необходимых для прочности фундамента при движениях почвы и ленты основания, монтированной по периметру сооружения и под несущими стеновыми перегородками. Оба элемента усиливаются арматурой.

Сваи бывают буронабивными или выполняются с использованием асбестоцементных труб, заливаемых бетоном. Особой популярностью пользуются винтовые сваи, имеющие на конце лопасти, благодаря которым опоры вкручиваются в грунт без спецтехники.

Лента изготавливается из бетона посредством заливки раствора в опалубку.

Применяют свайно-ленточную основу для строительства частных малоэтажных домов жилого и нежилого типа. Они устанавливаются на грунтах с пучением и на территории с перепадами высот. По стоимости такой фундамент обходится дешевле, чем заглубленный.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

• Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
3. Установку арматурных каркасов.
4. Бетонирование скважины.

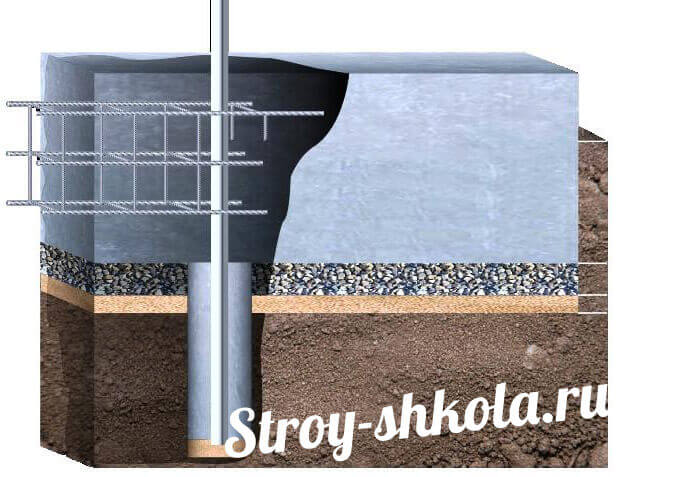

5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

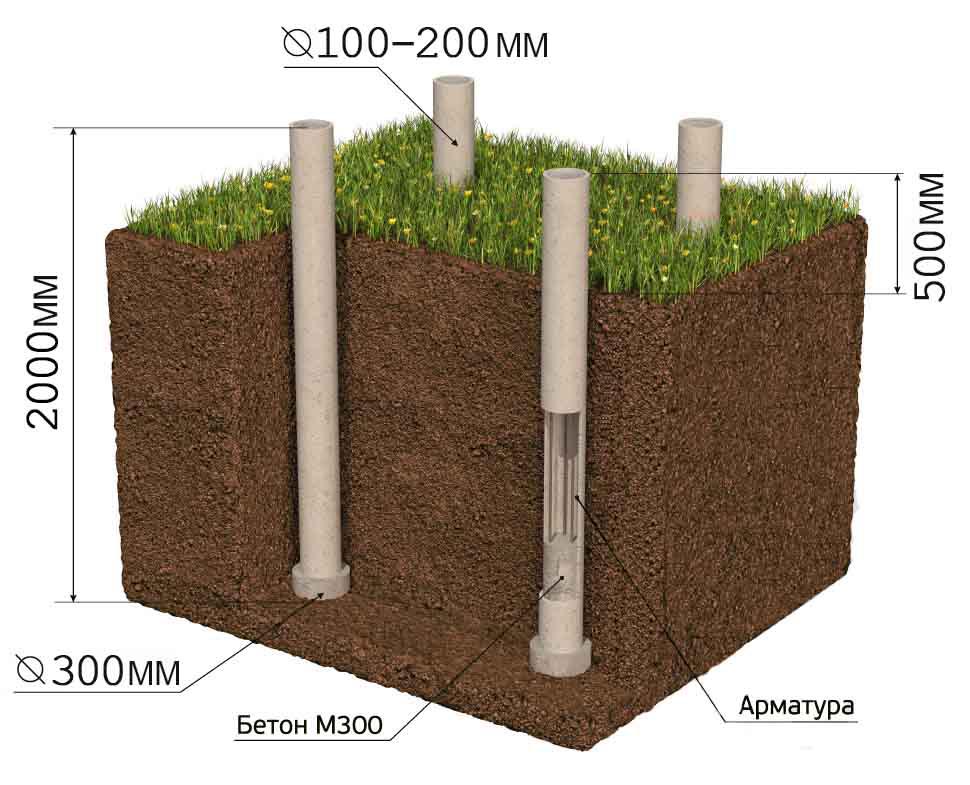

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Буронабивной фундамент: выбор свай, схема и расчет расположения, пошаговая инструкция по монтажу

Из всех разновидностей оснований для дома буронабивной фундамент считается лучшим вариантом для возведения зданий на грунтах, которые не характеризуются высокой устойчивостью, а также на тех участках, где есть уклон.

    Столбчатые фундаменты из асбестовых, пластмассовых или металлических труб

    Столбы создаются путём заливки бетона в предварительно установленные в скважины асбестовые, пластмассовые или металлические трубы. Работы производятся в следующей последовательности:

    1) На основании расчёта производится разметка фундамента на участке.

    3) В скважину заливается около 20 см бетона для увеличения несущей способности столбов, как уже говорилось выше. После небольшой паузы в скважину вставляется сначала свёрнутый рулон рубероидной рубашки, которая защитит песчаную засыпку от  заиливания, затем асбестовая, пластиковая или металлическая труба и арматурный каркас.

    4) Производится обратная засыпка промежутка между трубой и рубероидной рубашкой песком и в трубу заливается бетон. Песок предотвращает примерзание грунта к трубам зимой и их подъём касательными силами морозного пучения.

    Примечание: Асбестовые трубы имеют не очень высокую морозостойкость, поэтому довольно часто в месте их входа в грунт из-за насыщения влагой они разрушаются. Чтобы этого избежать, желательно опасное место покрыть обмазочной гидроизоляцией.

Достоинства и недостатки свайных конструкций

Свайно-ростверковый железобетонный фундамент отличается по стоимости: он гораздо дешевле (примерно на 20-30 %) классического ленточного. Экономия достигается за счет минимального объема земляных работ и значительно меньшего расхода основных материалов – арматуры и бетона. Это является его основным преимуществом.

Другие достоинства:

• Скорость строительства – за счет минимального объема, а иногда и полного отсутствия земляных работ требуется значительно меньше времени на его сооружение.
• Возможность устройства в любое время года – погодные условия никак не отразятся на качестве и надежности основания.
• Возможность самостоятельного проведения работ – для вкручивания свай необязательно наличие специализированного оборудования, так как это можно сделать и вручную силами 2 человек.
• Возможность устройства на участках со сложным рельефом.
• Прокладка коммуникаций возможна уже после сооружения фундамента.

Рисунок 2. Разновидности свай для фундаментов

Из недостатков стоит выделить невозможность строительства свайно-ростверковых конструкций на скалистых и каменистых грунтах. Не менее значимым минусом является подверженность металлических свай коррозии. Тем не менее, срок службы фундамента этого типа может достигать более 50 лет в зависимости от используемых свай и метода их противокоррозионной защиты.

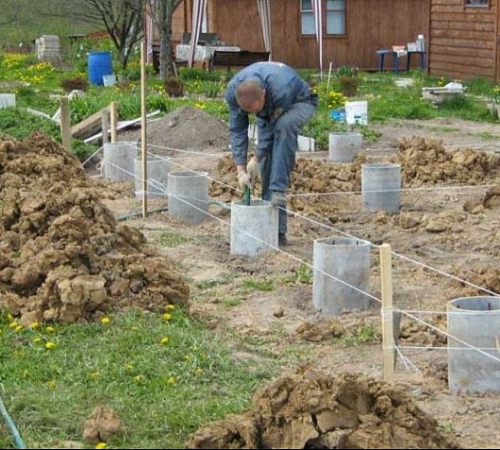

Монтаж свай с обсадными трубами

Технология бурения под сваи отверстий для железобетонных или бетонных опор с применением обсадных труб предусматривает производство работ в абсолютно любых условиях, в любых грунтах и на территориях любой сложности. Цикл проходки в метрах равен размеру по длине обсадной трубы. Бур проходит эту длину, производится выемка грунта, затем в скважину устанавливается труба, и снова цикл «бур-труба» и так далее до достижения проектной глубины.

В мягком грунте скважину формируют вдавливанием обсадной трубы. Для этого используют гидродомкраты с поступательно-вращательным механизмом. Одновременно вынимают грунт из ствола и удаляют его со строительной площадки. Обсадная труба защищает скважину от «плывунов», не допускает ее заиливания. Такие сваи надежно противостоят как вертикальным, так и горизонтальным нагрузкам. Если это предусмотрено проектами, то буронабивные сваи надежно увязываются в простые и сложные свайные конструкции, производится устройство так называемого «свайного поля».

Посмотрите видео, как делают шурфы под сваи своими руками.

Качественно забурить скважину под силу только специалистам. Сложности при бурении возникают при наличии на глубине больших прослоек грунтовых вод. В этом случае требуется выполнение мероприятий по организации водоотведения и устройству соответствующих гидротехнических сооружений.

Свайное строительство практически не имеет недостатков в техническом плане, кроме одного – свайный фундамент тяжело выполнить самостоятельно. Кстати, устройство такого фундамента значительно сокращает сметную стоимость и сроки строительства.

Каждый этап строительства фундамента (от отработки котлована и бурения скважин до формирования оголовка сваи) подлежит обязательному контролю качества с применением необходимых приборов и инструментов. Также на каждый этап должен составляться акт на скрытые работы с фиксированием результатов контрольных испытаний.

Диаметры буровых свай при расчете нагрузки Фундамент из бетонных свай. Частный дом Буронабивные сваи с ростверком, технология строительства Допуски отклонения свай по оси

ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ

Выполняют проект, содержащий расчет количества, глубины и диаметра свай. Делают разметку участка: определяют оси будущего здания, выбирают первый угол и забивают в него металлический пруток. К прутку привязывают бечевку, и с помощью угломера откладывают перпендикулярно две смежные стены. Отмерив внешнее расстояние, отмечают второй и третий углы, и с помощью бечевки и угломера определяют и размечают четвертый угол. По траектории стен на расчетном расстоянии отмечают места бурения скважин.

Проект будущего фундамента

С помощью специальной техники или ручного бура делают скважины, глубина и диаметр их определяются расчетом. При этом для выполнения более прочного фундамента используют бур, имеющий на конце плуг и позволяющий расширить основание скважин для образования расширения опоры. При бурении вручную используют уровень, привязанный к буру – сверяют положение бура после каждого оборота и при необходимости выравнивают.

Процесс ручного бурения скважины для фундаментаПроцесс создания опалубки из цементных труб

Выполняют армирование свай с помощью вертикальных прутков расчетного сечения. Прутки необходимо соединить на некотором расстоянии друг от друга с помощью поперечных прутков, связывая их проволокой. Если планируется укладка ростверков, арматуру выводят на высоту ростверка для лучшего связывания конструкций.

Процесс армирования фундамента

Подготовленную скважину с опалубкой и армированием заливают бетоном марки не ниже 200, бетон какой марки нужен для фундамента ищите на сайте. Для удаления пустот арматуру несколько раз приподнимают внутри скважины. Если используется технология с расширением основания свай, то опалубку после заливки первой порции бетона нужно приподнять на 20-30 см, что позволит бетону заполнить основание сваи.

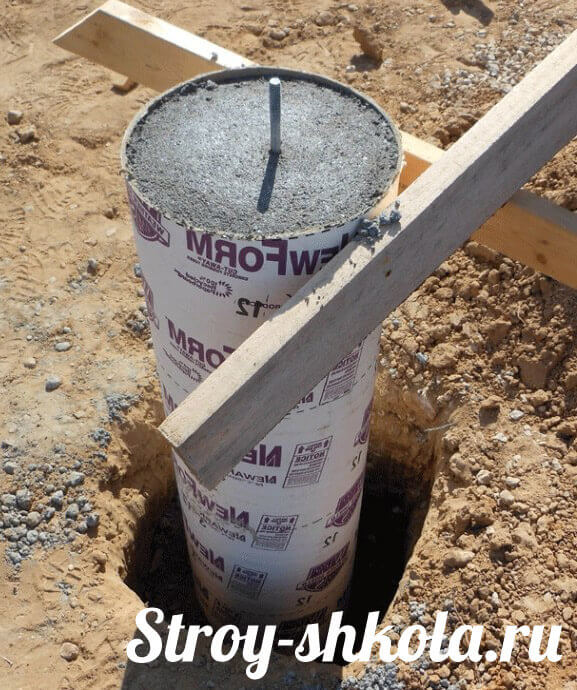

Залитая бетоном свая буронабивного фундамента

Дальнейшее строительство при такой технологии выполнения фундамента можно начинать через несколько суток. Сваи обязательно гидроизолируют рубероидом или битумными мастиками, чтобы избежать разрушения фундамента.

Также в дополнении к вышеизложенному прочитайте про утепление фундамента своими руками.

Расчет фундамента на буронабивных сваях

Определение проектных данных проходит в несколько этапов:

• расчет нагрузки на фундамент – вес дома с учетом снежной массы;
• определение несущей способности сваи;
• расчет количества и шага свай. На чертеже отмечают расположение свай.

Для определения несущей способности используется одна из двух характеристик:

• сопротивление материала самой сваи;
• сопротивление грунта.

Обратите внимание

Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.

Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.

Деформация стены здания при некачественном фундаменте

При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.

Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.

В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.

бурение скважин под сваи вручную бурение скважин под сваи ямобуром

При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.

Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.

Когда известны все основные характеристики, рассчитывают необходимые материалы:

• бетон для свай и ростверка (или ленты);
• арматура для свай;
• обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;

• арматура для ленты;
• опалубка для ростверка или ленты;
• гидроизоляционные материалы;
• песок, гравий для подушки.

Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.

Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).

Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.

Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.

Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).

[goo_r]

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

• На висячих сваях;

• На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Преимущества и недостатки бурозаливного фундамента

Каждый вариант основания для здания обладает своими преимуществами и недостатками. Бурозаливной фундамент востребован в строительстве на участках со сложным грунтом, но перед сооружением этой основы следует знать её основные особенности:

• высокий уровень надёжности;
• защита здания от грунтовых вод;
• пригодность для строительства на мягком грунте;
• невысокие затраты на строительные материалы;
• непродолжительный период возведения.

Основной минус бурозаливного основания заключается в том, что такой фундамент подходит лишь для малоэтажного строительства нетяжелых зданий. Именно поэтому его часто используют при возведении частных домов до трёх этажей в высоту.

Видео: особенности, плюсы и минусы свайного фундамента

Строительство буронабивного фундамента проводится при сооружении лёгких зданий на разных типах грунта. Такое основание обеспечивает надёжность, долговечность и устойчивость жилому дому.

Ростверк

Ростверк из швеллера

Мы уже говорили, что предлагаем делать ростверк из швеллера. О швеллерах нужно немного рассказать, это облегчит правильный выбор. Технические условия швеллеров прописаны в ГОСТ 8240-89.

Швеллер ГОСТ 8240-89

ГОСТ 8240-89. Швеллеры стальные горячекатаные. Сортамент. Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок. Файл для скачивания

ГОСТ 8240-89

В документе дана классификация и сортамент.

Поперечное сечение швеллера

Вам нужно знать два главных отличия, от которых зависит надежность и устойчивость ростверка. Дело в том, что боковые полки швеллера могут располагаться под углом или перпендикулярно к стенке.

Горячекатаный швеллер с равносторонними полками

Уклон внутренних граней по ГОСТ составляет от 4 до 10

Это значит, что при одинаковых значениях внешней стороны стенки она имеет различную ширину со стороны примыкания полок. Если полки под углом, то внутренняя ширина уменьшается, нужно брать швеллер большего размера. К примеру, если для трубы диаметром 200 мм достаточно взять швеллер номер 22 с перпендикулярными полками, то с угловыми полками нужно брать швеллер номер 24. Очень важно, чтобы свая имела упор по всей окружности, а не только в нескольких точках.

Висячий металлический ростверк

Снимите точные расстояния между угловыми сваями, прикиньте количество погонных метров проката и обрежьте металл по размерам. Крайне желательно, чтобы места сварки не провисали, старайтесь делать их над сваями. В углах два соприкасающихся куска швеллеров отрезаются под углом 45° и привариваются.

Резка швеллера

Сварка швеллера

Сварные швы проверьте на качество, снимать выступающие части болгаркой не рекомендуется. Это только может понизить прочность соединения, для нижнего обвязочного ряда брусьев никакого негативного влияния выступающие швы не оказывают. Между металлом и деревом в обязательном порядке положите рубероид в два слоя.

[adrotate group=»5″]

Гидроизолированный мастикой ростверк

Видео – Монтаж швеллера

Буронабивные сваи своими руками

При индивидуальной застройке в зависимости от веса строения, типа конструкции и сложности грунта чаще всего используются три вида фундаментов:

И, пожалуй, самым универсальным и малозатратным с финансовой точки зрения является последний вид основания. Ведь буронабивные сваи — это тот элемент, который вполне можно выполнить собственными силами, без привлечения сложной техники.

Преимущества

Основные преимущества такого фундамента:

• Низкая стоимость.
• Возможность применения практически на любых типах грунтов.
• Максимально короткие сроки возведения.
• Невысокий процент задействованных строительных ресурсов.
• Абсолютная надежность.

Технология бурения и заливки

Технологию его устройства нельзя назвать слишком сложной, поэтому буронабивные сваи своими руками и изготавливаются, что позволяет уменьшить затраты на строительство.

Начинается обустройство основания с бурения скважин. Для чего используется специальный бур (ручной или механизированный) диаметром от 20 до 30 см в зависимости от предполагаемой нагрузки. Глубина отверстия должна несколько превышать глубину промерзания грунта и определяется для каждой климатической зоны индивидуально.

На следующем этапе в скважину помещаются асбестоцементные или толстые стальные трубы, которые в данном случае выступают в роли опалубки. Предварительно подготовленные трубы в обязательном порядке покрывают слоем мастичной гидроизоляции. Такая процедура необходима, чтобы при эксплуатации фундамента, полностью исключить подтопление грунтовыми водами и смерзание свай с почвой при сильных морозах.

Далее, труба на 1/3 заполняется бетонным раствором, после чего в неё устанавливается каркас, который выполняется из связки стальных прутов арматуры заключённых в чехол из рубероида, оцинкованной стали или плёнки ПВХ. Арматура не несёт в данном случае, какой-либо серьёзной нагрузки, но необходима в качестве связующего звена между сваями и ростверком, который придаёт конструкции жёсткость, делает её более прочной и надёжной.

Затем наступает очередь заполнения получившегося отверстия жидкой смесью, состоящей из бетона, щебня и кварцевого песка. Раствор добавляется постепенно, небольшими порциями, уплотняясь штыкованием при помощи куска арматуры или лома. Вся процедура происходит непрерывно и завершается за один приём. После чего следует формирование подошвы сваи — уширенной пяты.

На заключительном этапе устанавливаются закладные элементы на вершинах опор, которые будут необходимы при дальнейшем строительстве. Или сооружается ростверк, объединяющий все опоры в единую конструкцию, что, несомненно, улучшает прочность фундамента.

Подробнее о такой конструкции читайте в статье Свайно-ленточный фундамент своими руками.

Поэтапно процесс будет выполняться так:

1. Внешние сваи.
2. Армирование ростверка.
3. Монолитный ростверк.
4. Внутренние сваи.

После заливки необходимо сделать перерыв на несколько дней, чтобы дать раствору окончательно затвердеть.

Расчет количества свай

Буронабивные сваи обычно устанавливаются по периметру стен сооружения, а при высокой нагрузке строительной конструкции на основание, также и между ними. Количество необходимых свай рассчитывается исходя из веса здания и сложности его геометрических форм. Прочность же опорного элемента во многом зависит от марки использованного при его создании бетона.

Несущая способность опоры во многом определяется её диаметром. Например, свая диаметром 15 см, при площади опоры 177 см2 имеет несущую способность около 1000 кг, а при увеличении диаметра до 25 см, этот показатель повышается уже до 3000 кг. Сечение опоры влияет также и на цену конечного продукта, так как от него зависит расход материалов.

Обустройство буронабивного фундамента своими руками позволяет сэкономить порядка 70 % от его общей стоимости, остальные 30% приходятся на стоимость строительных материалов (трубы, арматура, бетон, гидроизоляция и прочие расходные материалы). Срок службы опор в среднем составляет порядка 100 лет. Дом на буронабивных сваях отличается хорошей теплопроводностью и надёжностью, поэтому имеет широкое распространение при малоэтажной застройке.

Описание и применение

Технология буронабивного фундамента из свай со связывающим ростверком, описывается в строительных правилах СП 50-102-2003. Несколько основных методик устройства буронабивных фундаментов:

• Использование непрерывного шнека (НПШ) с одновременной подачей бетонной смеси снизу вверх скважины через технологический клапан.
• Защита от разрушения стенок отверстия в грунте путем создания противодавления бетонитового раствора.
• Применение обсадных труб погружаемых и извлекаемых вибропогружателями или «дрейтеллером» (вращающим погружателем).

По каждой из технологий бетон подается в скважину, с заранее установленным в ней армированием и схватывается непосредственно в грунте. На сыпучих, подвижных, влажных грунтах, при частном строительстве, обязательно применяются обсадные трубы, удерживающие бетон в скважине. После затвердевания бетонной смеси, трубы аккуратно извлекаются или оставляются в качестве несъемной опалубки.

Буронабивные сваи применяются, когда затруднено использование других типов свайных фундаментов:

• в городе, где шум при забивке может оказать негативное влияние на окружающих жильцов;
• на заболоченных, слабых грунтах, кода требуется добраться до жестких слоев;
• при возведении сооружений на площадках с крутым уклоном;
• в промышленном строительстве.

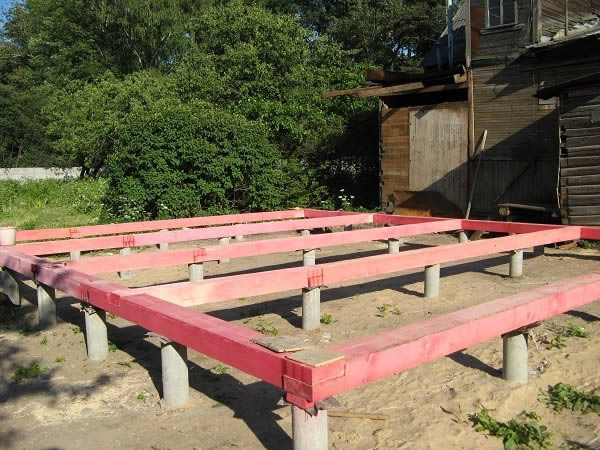

Буронабивной фундамент обязательно делается с ростверком, представляющим собой раму из армированного бетонного монолита, соединяющую оголовки свай. Это делается для равномерного распределения давления на каждый элемент основания. Получается прочный ленточный фундамент с буронабивными сваями, который может применяться на сложных грунтах.

Способы облицовки готового фундамента

Игнорировать вопрос отделки цокольной части не стоит, поскольку от этого зависит внешний вид дома, долговечность теплоизоляционного слоя, сочетаемость с другими строениями на участке.

Существует 3 типа устройства цоколя:

• наравне со стеной;
• западающий (утопленный в стену);
• выступающий.

От типа устройства зависит дальнейший выбор облицовочного материала, порядок монтажа или нанесения.

Для облицовки цоколя чаще всего применяются такие материалы:

• декоративная штукатурка (позволяет создавать повторяющиеся рельефные композиции);
• сайдинг;
• профнастил;
• природный, искусственный камень;
• сип, сэндвич-панели;
• термопанели;
• алюкобонд;
• стеклопанели;
• клинкерный, облицовочный кирпич;
• керамическая, клинкерная плитка.

Перейдите по ссылке чтобы ознакомиться с особенностями выбора и свойствами облицовочных материалов.

Советы профессионалов

Несмотря на то, что буронабивной фундамент можно сделать самостоятельно, при возведении существует много моментов, известных только опытным строителям, которые делятся своим опытом. Чтобы избежать ошибок при строительстве, обратите внимание на такие моменты:

• тщательно изучите тип грунта, для чего лучше выполнить геодезическую разведку, учитывая полученную информацию при подборе диаметра и глубины установки свай;
• для частного строительства не применяйте опоры диаметром более 200 мм, поскольку для их монтажа потребуется спецтехника, что сделает фундамент дороже;
• при заливке обсадных труб, часть арматуры должна выступать на высоту будущего ростверка для придания ему дополнительной прочности;
• заливку ростверка можно производить только после полного схватывания раствора в буронабивных сваях;
• расстояние между нижней частью ростверка и поверхностью грунта не должно быть меньше 150 мм, чтобы он не деформировался при вспучивании.

Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

Технология устройства ростверка

Монтаж ростверка представляет собой процесс создания несущего пояса для стен.

Порядок действий:

1. Строительство опалубки. Устанавливается прочный желоб из дощатых щитов, внутренние размеры которого повторяют форму сечения ростверка.
2. Внутренняя поверхность опалубки герметично застилается слоем полиэтилена или рубероида. Это необходимо для исключения утечек бетона при заливке.
3. Производится сборка и размещение внутри опалубки арматурного каркаса. Он сваривается с армпоясом скважин, образуя единый каркас для всех элементов.
4. Выполняется заливка бетона. Процесс необходимо выполнить за один раз, перерывы не допускаются . Заливку выполняют с разных точек, равномерно распределяя бетон по всей длине опалубки.
5. После заливки ленту накрывают мешковиной или полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней.
6. Готовый ростверк тщательно гидроизолируют и переходят к дальнейшему строительству.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.
