Столбчатый фундамент своими руками: пошаговая инструкция

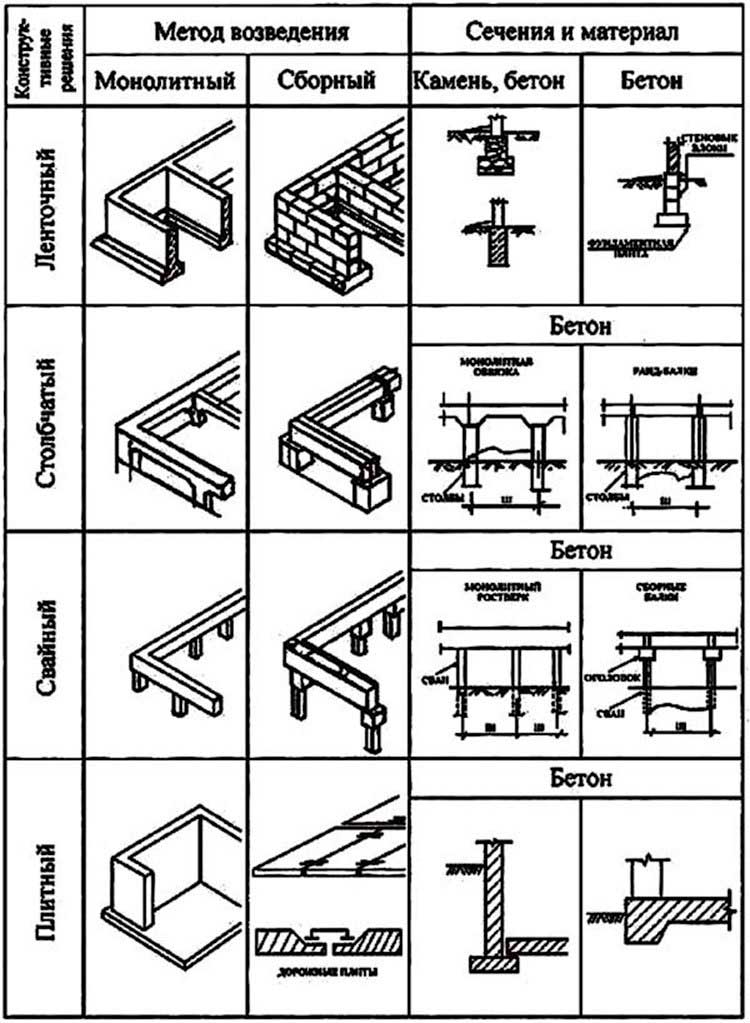

Особенности монолитного фундамента

Монолитное основание может быть трех видов. Выбор одного из них зависит от многих факторов, они были описаны выше.

Вот эти виды:

1. Ленточный фундамент. Его заливка осуществляется только под несущими стенами, поэтому основание и называется ленточным. Основание может быть залито на малую или большую глубину. Первый вариант фундамента может уходить в глубину от 30 см до полуметра, второй — до одного метра и больше. Стоит отметить, что при создании ленточного основания, можно сделать подвал.

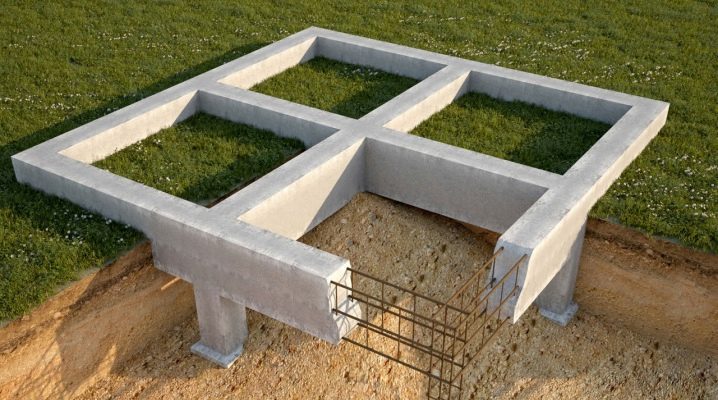

2. Столбчатый, или свайный вид основания. Бетонные столбы располагаются на расстоянии примерно одного метра друг от друга, но это расстояние можно варьировать. Иногда такую технологию создания фундамента совмещают вместе с ленточным вариантом. Это нужно, если, допустим, планируется создание подпола или обустроенного подвала.
3. Монолитная плита. Она заливается сплошной плитой, которая подходит для строений высотой более трех этажей. Монолитная плита также делится на заглубленный и малозаглубленный варианты. Плита считается малозаглубленной, если она уходит в землю максимум на метр. Заглубленный вариант, естественно, имеет глубину больше метра. Также монолитные плиты можно и не закладывать на глубину, а ограничиться 30 см, но при условии, что поверхность местности практически идеально ровная, а строение будет достаточно легким.

Фундамент плита своими руками пошаговая инструкция

Одним и таких решений может стать монолитная плита, заливаемая подо всем будущим зданием. Равномерное распределение выпадающей на подобный фундамент нагрузки по всей немалой площади дает возможность применения такой схемы на грунтах с невысокой несущей способностью. А сравнительная простота сооружения подобной основы делает ее вполне выполнимой собственными силами. Итак, тема настоящей публикации — фундамент плита своими руками пошаговая инструкция, от расчетов до практического воплощения.

Согласиться с таким утверждением, безусловно, нельзя. Скорее всего, правильнее было бы говорить лишь о том, что плитный фундамент открывает расширенные возможности строительства на участках со сложными грунтами, с недостаточной для ленточной основы несущей способностью, со средними показателями пучинистости.

Но на явно заболоченных, переувлажненных грунтах, с вероятностью просадок, тем более – в регионах с суровым зимним климатом надежной основой станет, наверное, только свайный фундамент, года сваи забиваются (вкручиваются) в плотные, несущие породы, расположенные значительно ниже уровня промерзания.

А плитный фундамент, расположенный практически на поверхности, действительно может в определенных пределах перемещаться вместе с колебаниями грунта, то есть «плавать». Но беда в том, что на участках с выраженной нестабильностью грунта эти колебания могут иметь весьма высокую амплитуду, и прилагаться снизу к поверхности плиты неравномерно. Даже если грунт абсолютно однороден по всей площади, эта неравномерность объясняется банальными причинами – с южной стороны практически всегда и промерзание идет на меньшую глубину, и оттаивание по весне происходит значительно быстрее. А это означает, что плита волей-неволей станет испытывать колоссальные внутренние напряжения на изгиб.

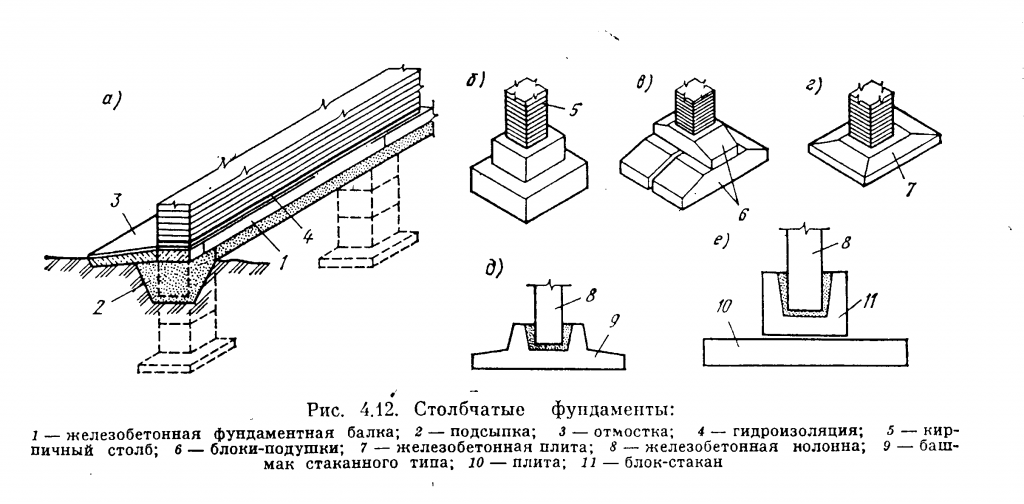

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

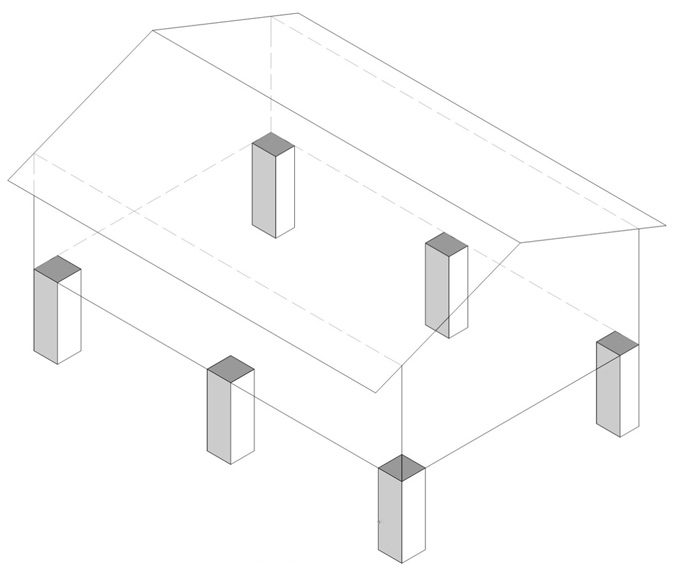

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

  Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Устройство плиты на винтовых сваях

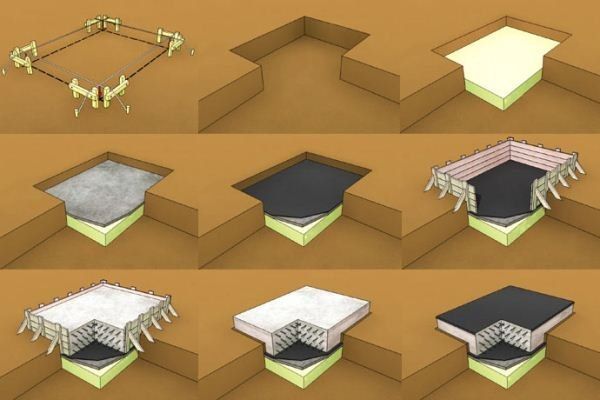

Плитная часть СПФ изготавливается в следующем порядке:

• Торчащие из грунта сваи объединяются с металлическим ростверком. Для устройства ростверкаиспользуются швеллеры и уголки размера 20 или 30. Устанавливаются элементы по периметру и внутри свайного поля по линиям установки свай. Свайное поле засыпается гравийно-песчаннойсмесью, образующей «подушку» для будущей плитной части СПФ.
• Отливается подбетонка — стяжка из тощего бетона марки В7.5 толщиной 10 см. Назначение подбетонки — выравнивание поверхности для укладки гидроизоляции и утеплителя.
• Монтаж гидроизоляции. Можно применять как современные гидроизоляционные пленки-мембраны, бикростом, технониколь, так и классику — рубероид, гидроизол.
• Монтаж теплоизоляции. Монолитная плита основания одновременно будет являться нижним слоем пола в доме, поэтому утепление положить лучше сразу, чтобы сделать пол теплым. В качестве теплоизоляции используются плиты пеноплекса толщиной 10-15 см.
• По периметру будущего монолитного перекрытия устанавливается опалубка. Высота опалубки должна быть на 10 см выше высоты (толщины) плиты.

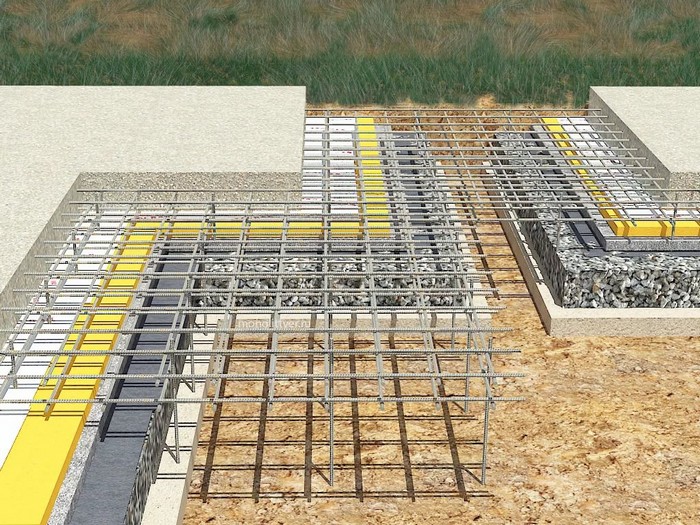

• Внутри выполняется армирование профилем с размером ячейки 30 см. Нижний слой армирующей сетки желательно укладывать на полимерную пароизоляционную подкладку, которая будет покрывать утеплитель. Верхняя часть арматурного каркаса соединяется с выпусками ростверка.

Для усиления конструкции по торцам монтируются П-образные металлические элементы из арматуры.

• Заливка бетоном марки В15 или В20. Чтобы равномерно залить всю бетонную массу в едином направлении необходимо использовать бетононасос. Таким оборудованием всегда оснащены автобетоносмесители, доставляющие бетон. Для выравнивания бетонного слоя используется правило.
• Утрамбовка производится при помощи виброоборудования.

Заливка монолитного основания на сваях начинается с мест, где расположены наружные свайные опоры. Утрамбовка также должна производиться сначала вокруг свай, а потом по всей площади плиты.

• Фундамент на винтовых сваях с монолитной плитой окончательно затвердевает через 7-10 дней. В процессе затвердевания рекомендуется соблюдать температурный режим. При сухой погоде и температуре выше +22 необходимо поливать плиту каждые 2-3 часа, чтобы избежать появления трещин. При наличии осадков нужно укрыть СПФ пленкой или соорудить временный навес.

Расчет плитного фундамента

Теперь рассмотрим какое количество материалов потребуется для строительства плитного фундамента.

Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно, которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора. Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

•  23 м2 геоматериала;
•  1,6 м3 песка;
•  3,2 м3 щебня;
•  2,4 м3 бетона;
•  216 погонных метров арматуры сечением 10 мм;
•  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента. Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки.

Положительные и отрицательные характеристики плитного фундамента

Конечно, при выборе типа основы дома, обязательно нужно посоветоваться со с специалистами в этой области. Но и до их консультации нужно четко понимать все преимущества и недоставки плитного основания. Сначала «залезем в бочку с медом»:

• подходит практически для любых типов грунтов;
• повышенная несущая способность;
• может сопротивляться пученению и смещению грунта;
• дает возможность устройства надежного цоколя, не подверженного воздействию талых вод;
• относительно простая технология строительства, доступная для самостоятельного воспроизводства;

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

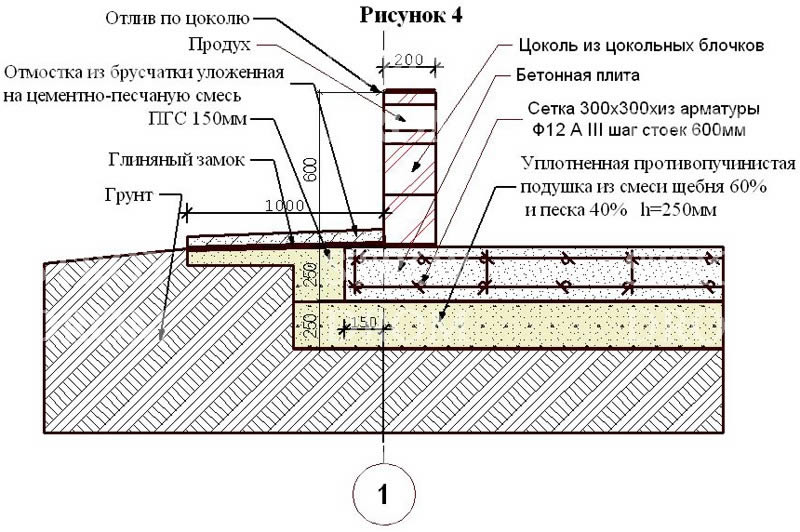

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

Как своими руками правильно сделать плитный фундамент

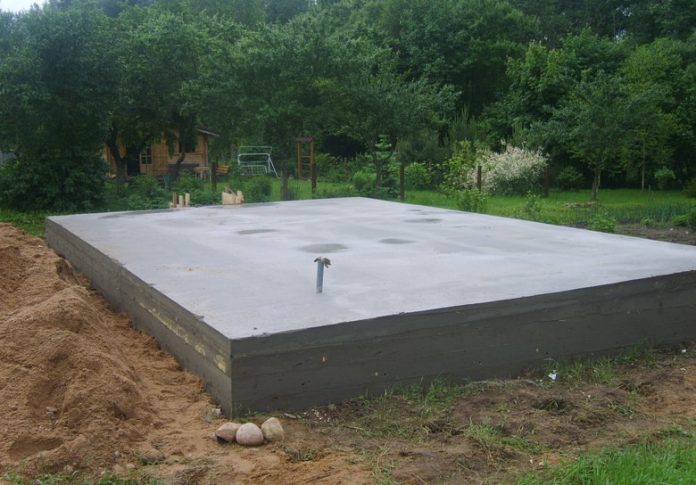

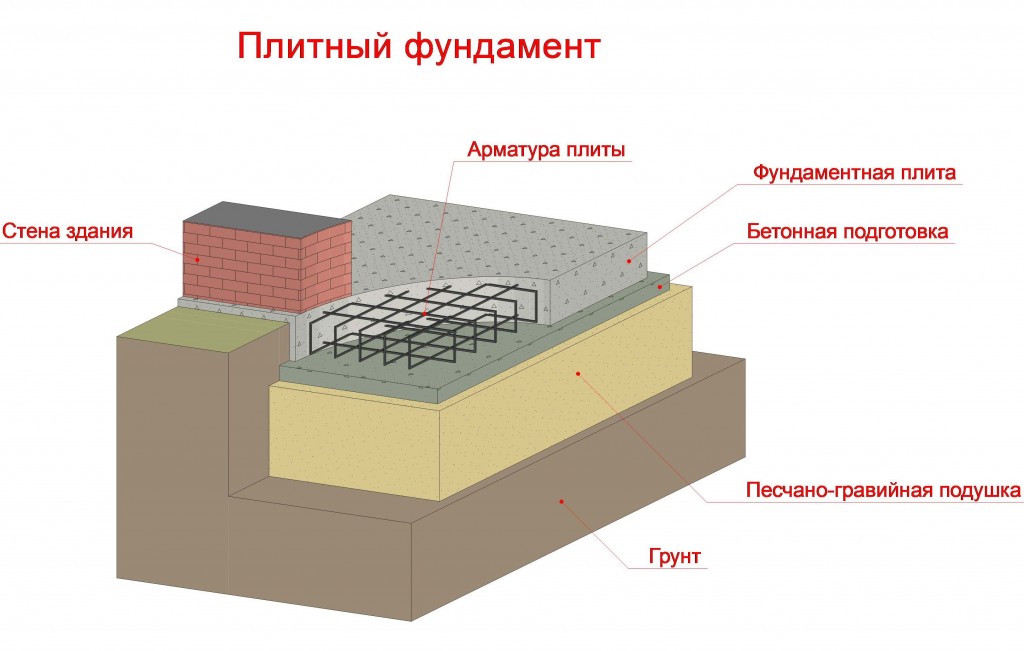

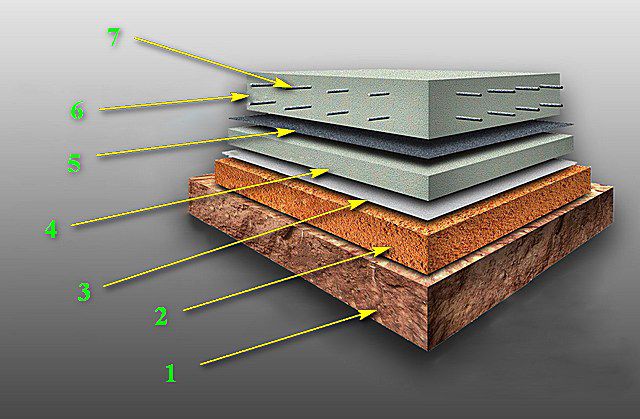

Монолитная плита или плитный фундамент – это фундаментальное основание, которое в отличие от ленточного обладает упрощенной технологией монтажа и используется для «сложного» грунта.

Такая опора намного надежнее, служит дольше и подходит для любых типов построек (блочные, деревянные, кирпичные дома, одноэтажные и многоэтажные постройки, бани, сараи и многое другое).

Главный плюс плитного фундамента заключается в том, что его без труда может возвести человек, не обладающий большим опытом в строительных работах. Помимо этого постройки такого типа обладают и другими преимуществами.

В заключении

Благодаря этим рекомендациям вы сможете самостоятельно уложить плитный фундамент на склоне или на «сложной» земле.

Однако, стоит учитывать то, что существует масса вариантов укладки таких основ.

Например, некоторые отдают предпочтение свайно-плитным фундаментам.

Виды плитного фундамента

Среди оснований с такой строительной идеологией различаются несколько подвидов:

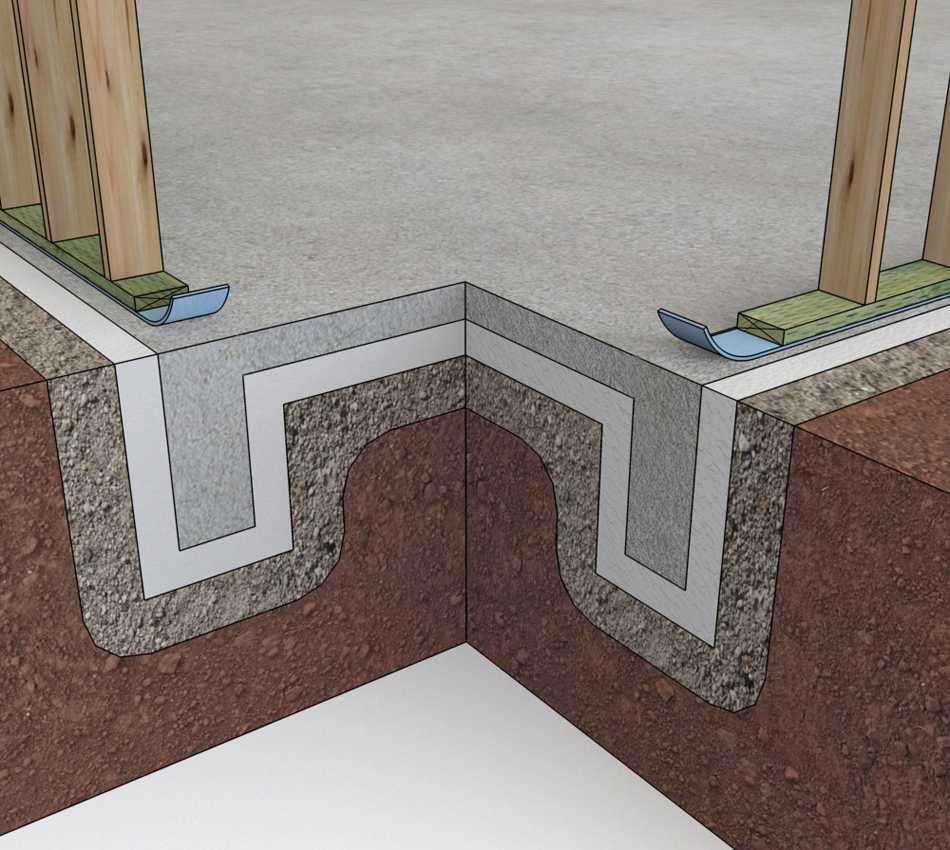

Фундамент «перевернутая чаша»

Это монолитная бетонная плита, уложенная на ленточное основание. Такой вариант фундамента применяется в том случае, если несущие способности грунтов очень малы и требуется «достать» до более плотных слоев. Чтобы не снимать грунт по всей площади выкапывают только траншею под ленту и заливают ее бетоном (предварительно армировав). Получается, что своей лентой здание упирается в более плотные грунты, а плита распределяет нагрузку на всю площадь под домом, чтобы не перегружать ленту.

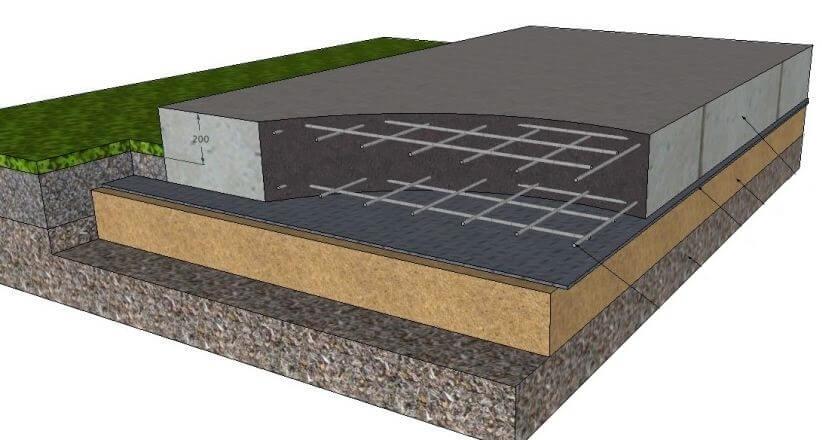

Полнотелая плита

Основной задачей такого фундамента является снижение удельной нагрузки на поверхность и равномерное ее распределение по площади дома. Поэтому плитный фундамент всегда полнотелый, везде армированный и в каждой точке под собой должен иметь равномерный слой утрамбованного песка и щебня.

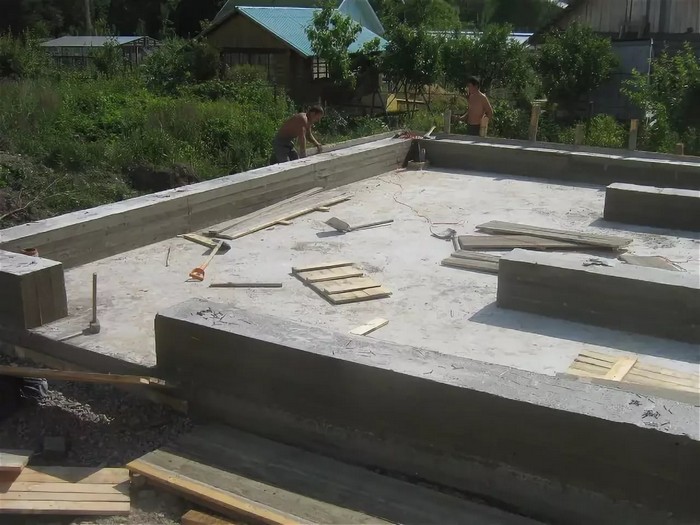

Плита – «чаша»

Если планируется выстраивать на плите фундамента кирпичные стены (которые имеют немалый вес), то устраивают фундамент «чашу». На плите дополнительно отливают бетонные усиления под кирпичные стены. Толщина таких усилений, как правило, не меньше, чем толщина базовой плиты. В этом случае фундамент с гарантией несет повышенные удельные нагрузки на излом от нескольких десятков рядов уложенного кирпича.

Плита с кессоном

Если нужно чтобы фундамент держал повышенные нагрузки, но при этом еще и был совершенно герметичен для воды (например, при сооружении капитального бассейна), то возводят плиту с кессоном. Ее закладывают достаточно глубоко, а на ней по периметру возводятся армированные бетонные стены (до требуемого уровня). Герметичный кессон должен быть обязательно гидроизолирован битумом снаружи.

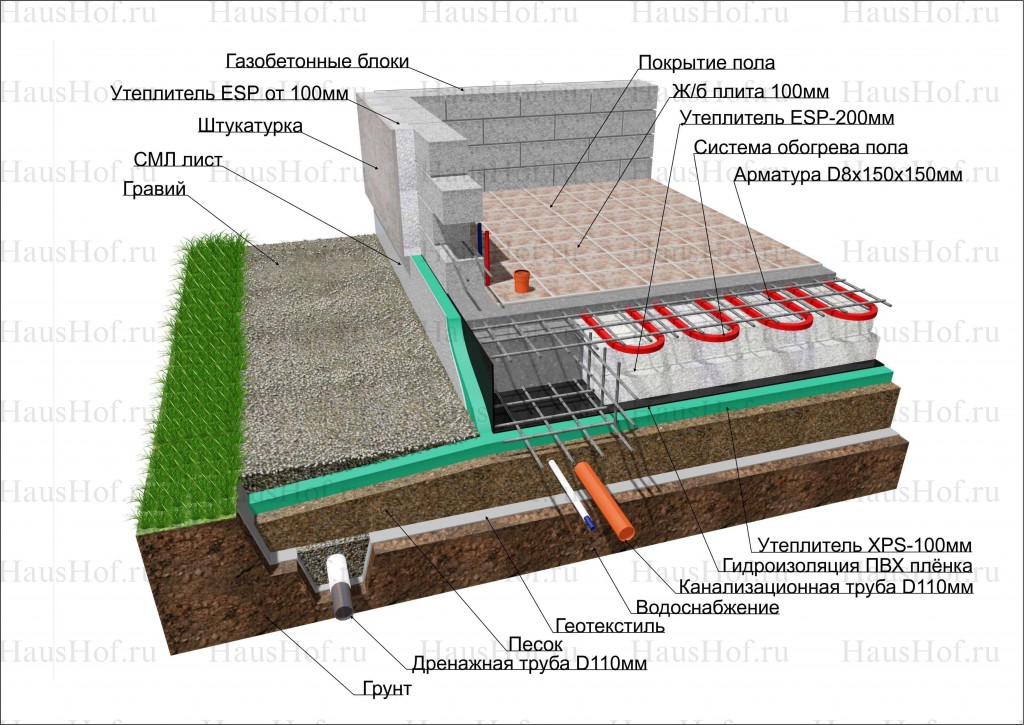

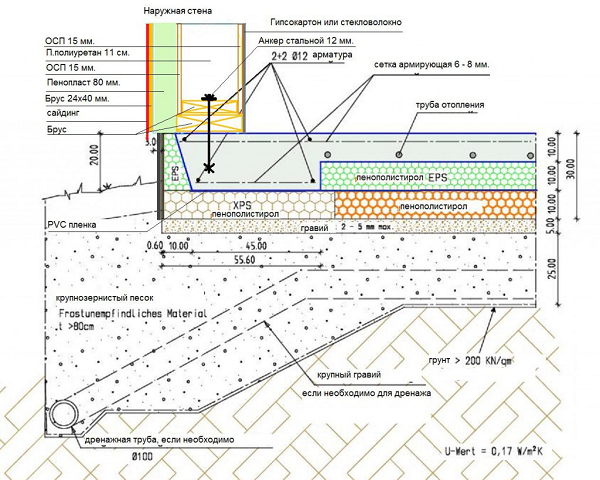

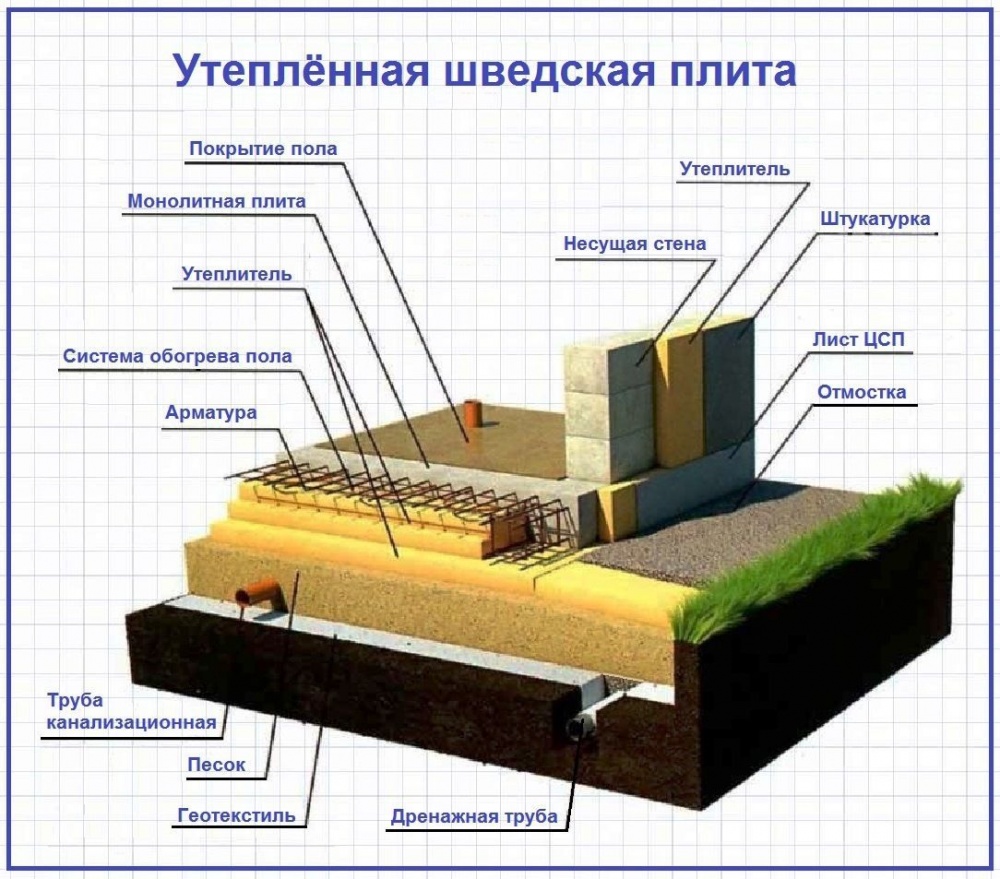

УШП – новая технология

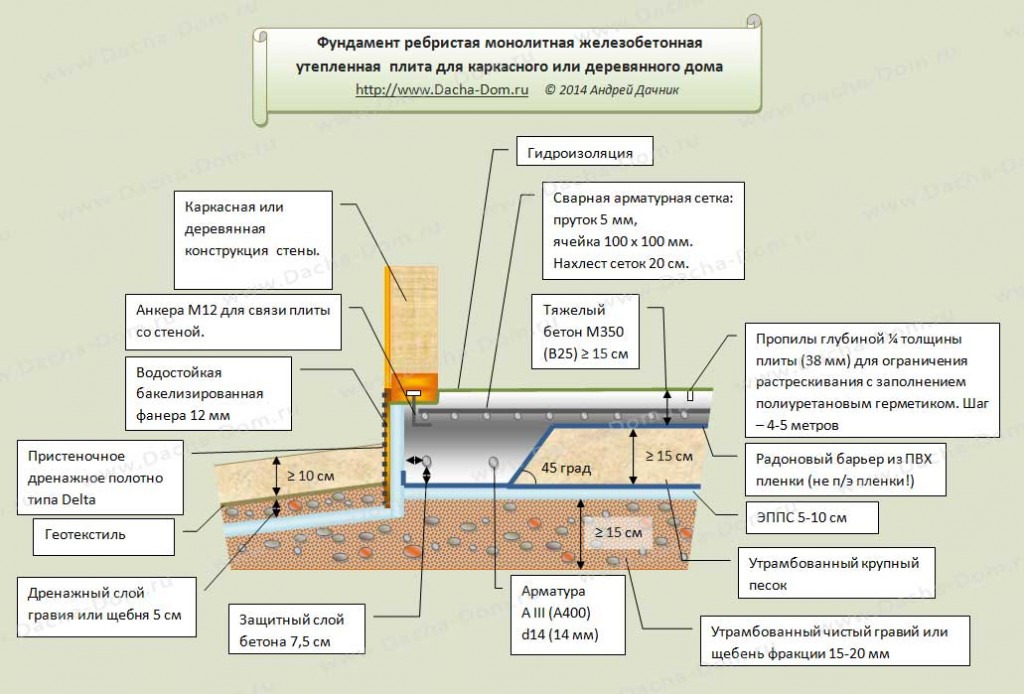

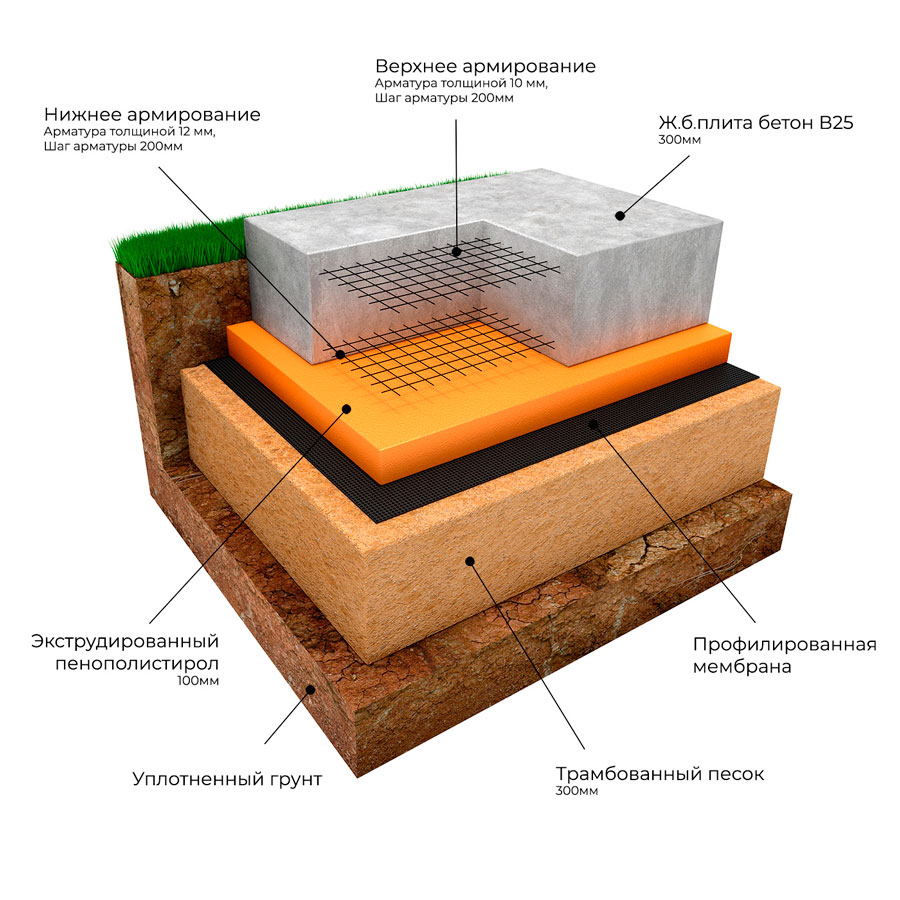

УШП – утепленная шведская плита. Ее принципиальное отличие от традиционного плитного основания заключается в устройстве промежуточных слоев из геотекстиля и двух видов специального утеплителя, которые служат основанием для заливаемой плиты. Использование более глубокого слоя песка (до 30 см.), 10 см утеплителя одного вида (XPS) и 20 см. – другого (EPS) позволяют:

• полностью отказаться от использования гравия в качестве подушки;
• уменьшить заглубление в грунт до 40 см;
• уменьшить толщину плиты до 10 см.

Утеплитель является слоем, который принимает на себя деформации грунта, связанные с его сезонными циклами промерзания. Это дает возможность сократить количество требуемого бетона, но накладывает ограничения на вес материалов, из которых должны возводятся стены – они должны быть легкими. Лучше всего — дерево, в крайнем случае – газобетон.

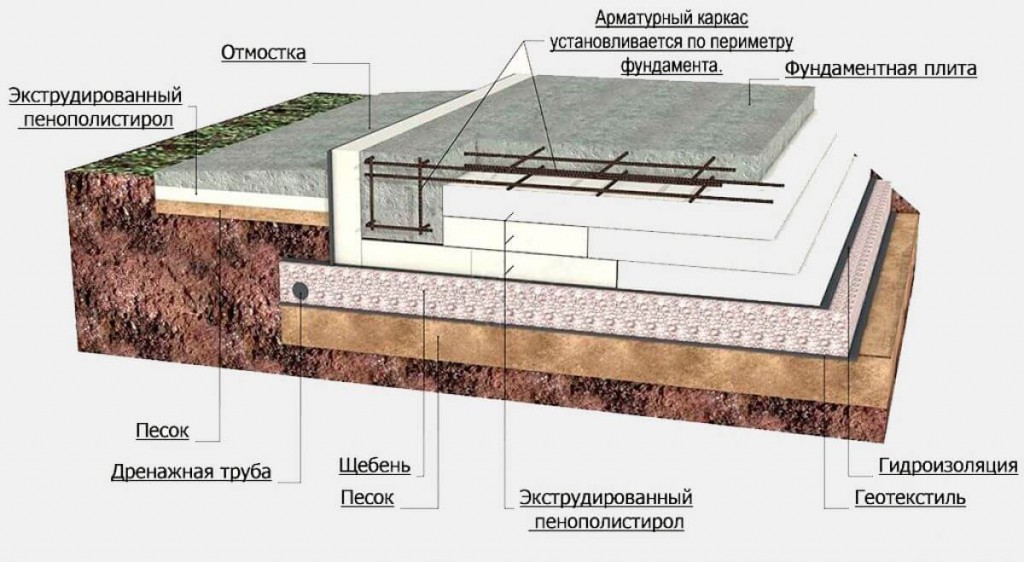

Фундамент — УШП

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

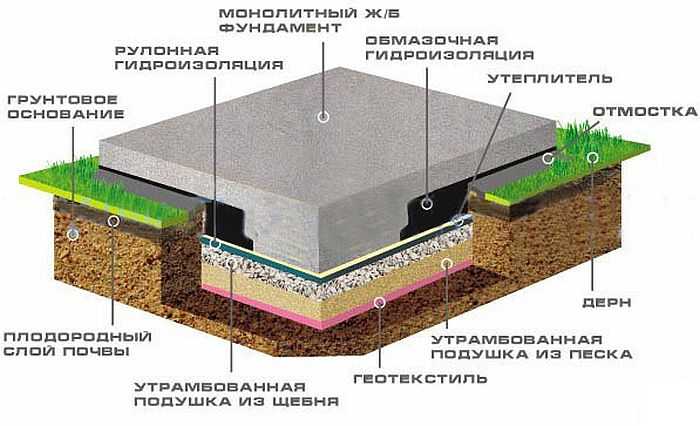

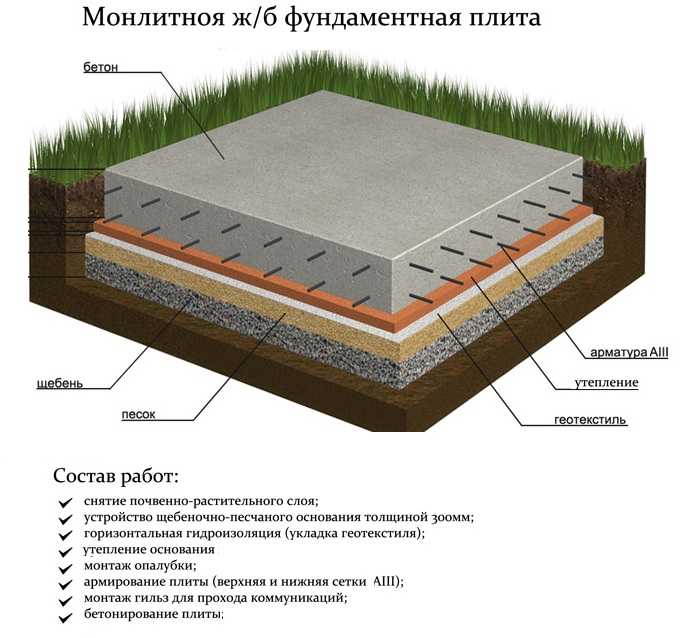

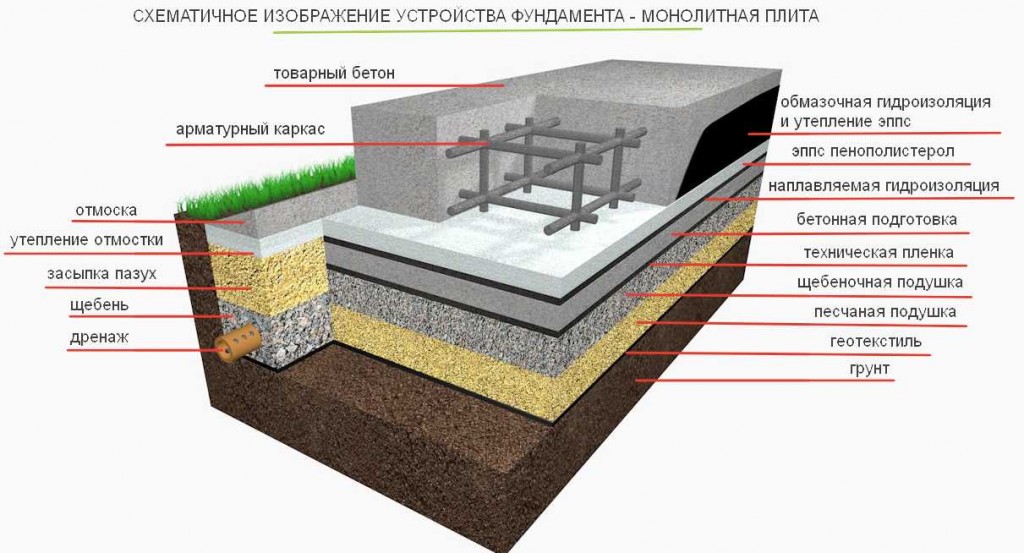

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

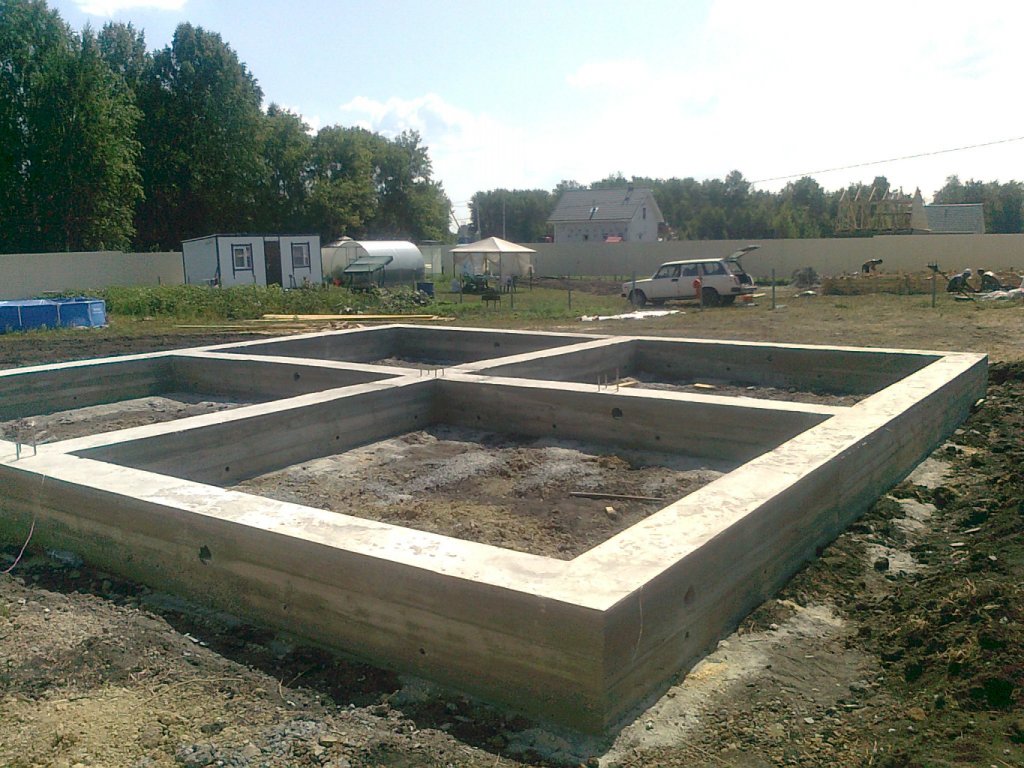

Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Какие материалы потребуются?

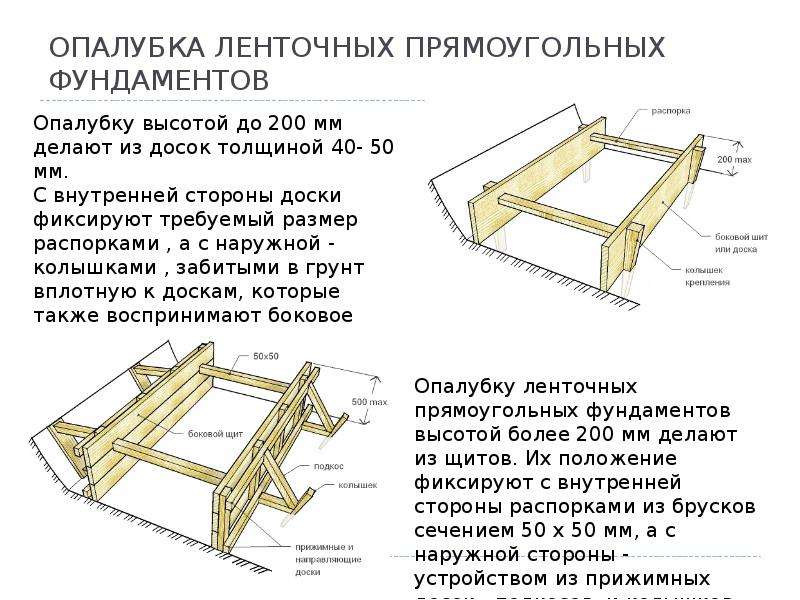

Если решено строить ленточный фундамент своими руками, вначале нужно приготовить все необходимые материалы.

В качестве основного материала для заливки опалубки можно использовать бетон, состоящий из 1 части цемента марки М 400, 4 частей щебня средней фракции или гравия и 2 частей песка.

Если выбран сборный ленточный фундамент, то понадобятся железобетонные блоки. Они устанавливаются вплотную друг к другу, а швы между ними заливаются бетоном. Но так как без привлечения техники установить такие блоки не получится, то для выполнения работ самостоятельно они не подходят.

Проектирование плитных оснований

Если вы не имеете высшего образования по специальности «Промышленное и гражданское строительство», и никогда не сталкивались со строительными расчетами, данное проектирование стоит доверить профессиональным конструкторам. Дело в том, что для правильности расчетов надежности монолитного фундамента необходимо произвести геологические изыскания, оценив несущую способность грунта в данной местности, а также его водонасыщенность.

По расчетам, нагрузка на грунт, создаваемая тяжестью здания не должна быть выше способности грунта выдерживать эту самую нагрузку. Чтобы проверить это, необходимо просчитать вес всех материалов, из которых будет возводиться дом, а также учесть ветровые, снеговые и прочие нагрузки. Суммировав все веса конструкции, и разделив полученный результат на площадь опоры, можно получить показатель удельного давления. Расчетный показатель не должен превышать нормативный (отыскать его можно в СП «Основания зданий и сооружений»).

Если расчетные данные превысят рекомендуемые, возможно придется провести изменения, в частности:

• расширить площадь опорной конструкции;
• снизить массу будущего здания, убрав один из этажей или заменив стены из кирпича на более легкие строительные пеноблоки;
• заменить монолитную плиту другим видом строительной опоры, например, свайным.

Обратите внимание! По стандарту толщина монолитной плиты может варьироваться в пределах 15-35 см. Более точную толщину рассчитывает конструктор, в зависимости от исходных данных и проведенных расчетов.

Расчет

Для примера лучше рассматривать монолитную плиту, в условиях умеренных широт, средней полосы России при строительстве жилых домов чаще выбирают такой фундамент. Показатель прочности возводимого здания всецело зависит от толщины монолита. Слишком тонкое монолитное основание не обладает необходимой несущей способностью, возведение слишком толстого фундамента приведет к необоснованному увеличению расходов.

В расчетах необходимых стройматериалов учитывают особенности строений, определяют возможную нагрузку на монолитный железобетон. Он подвергается давлению сверху и снизу в период сезонных подвижек почвы.

Фундамент под дом зависит от характеристики грунтов, их способности противостоять оказываемой нагрузке. Глинистая почва без деформации выдерживает давление до 300 кПа, щебень крупной фракции – до 600. При небольшом сопротивлении возможна сильная усадка. Если легкий объект будет возведен на плотных почвах, возможно сезонное вспучивание, тонкий слой бетона деформируется. Рекомендуемая толщина монолитного основания под различными видами построек для устойчивых грунтов и склонных к пучению (см):

• объекты хозяйственного назначения (гаражи, бани, летние кухни, сараи, дровенники) – 15/20;
• 1,5, 2-этажные дома из газобетонных блоков, бруса, кругляка – 25/30;
• кирпичные и монолитные строения до двух этажей с цоколем – 30/35.

Значения оптимального давления зданий и сооружений в зависимости от используемых стройматериалов для разных видов грунта являются постоянными, их можно найти в СНиПе.

Порядок расчетов монолитной основы следующий:

1. После анализа грунта по справочным данным определяется оптимальное удельное давление на фундамент.

2. Рассчитывается масса постройки с учетом:

• несущих стен и перегородок;
• перекрытий;
• стропильной системы;
• кровли с возможной снеговой нагрузкой;
• утепления;
• финишной отделки;
• мебели.

Полученная сумма делится на площадь сооружения. Результат сравнивается с нормативным значением удельной нагрузки на грунт. Полученная разница умножается на формат закладываемого фундамента, определяется масса монолитного фундамента. Расхождение с рекомендуемой не должно превышать 20% в сторону уменьшения или увеличения.

3. Расчет объема бетонной смеси получают путем деления массы на плотность бетона. Зная объем и площадь фундамента, легко определить высоту монолита.

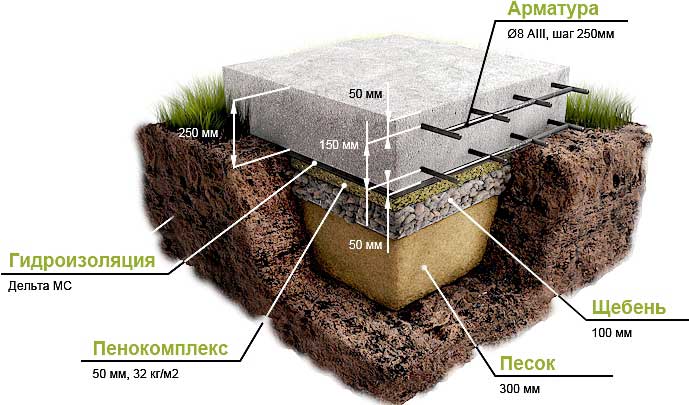

4. Под фундамент монолит необходима песчаная подушка, толщина которой колеблется от 15 до 60 см. Объем песка зависит от глубины промерзания почвы, уровня залегания грунтовых вод. При промерзании земли до метра на пучинистых почвах делают максимальный слой. На сухих участках с каменистым грунтом достаточно 30 см. Необходимо предусмотреть от 5 до 10 см на уплотнение, по технологии песок смачивается и трамбуется. Для сложных грунтов делается запас 5 см. Зная площадь монолитного основания, толщину слоя, требуемый объем песка высчитать просто.

5. Расчет количества арматуры производится по общим правилам. Процент армирования зависит от марки используемого цемента. По СНиПам для М300 составляет 0,15%, для М200 – 0,3%. Арматура придает монолитному основанию необходимую жесткость, увеличивает запас прочности. Арматурную сетку на фундаменте 15 см укладывают в два слоя. Бетон снизу и сверху должен заливать арматуру на 5 см. Армосетку располагают по следующим правилам:

• на расстоянии 5см от краев;
• соблюдая интервал между слоями не менее 7 см;
• минимальное сечение арматурных прутков – 12 мм, максимальное – 20;
• марка арматуры выбирается не ниже В30;
• сетка выкладывается с шагом до 200 мм.

При самостоятельной вязке армирующего каркаса высчитывают необходимое количество стержней. Для этого ширину или длину плиты делят на размер шага и добавляют 1 прут.

Общий расчет стоимости монолитного фундамента

Можно примерно рассчитать общие расходы на монолитный фундамент:

1. На разработку 10 соток под фундамент, учитывая работы экскаватора, потребуется примерно 750 рублей.
2. На зачистку в режиме ручного труда – 500 рублей.
3. На засыпку и утрамбовку -500.
4. С использованием механизированного оборудования для утрамбовки -71,5 тыс.
5. За укладку и подготовку сетки -98 тыс.
6. За оклейку слоя гидроизоляции и сварку швов -700 рублей.
7. Цементно-песчаная стяжка – 91 тысяча.
8. Работы по формированию монолитного фундамента, сборку и разборку деревянной опалубки – 535 тыс.
9. Стоимость арматурных штырей – 22 тыс.+14 тыс.
10. За обустройство подвального помещения – 430 тыс.
11. Работы по утеплению – 104 тыс.

Из простого арифметического действия можно понять, что приблизительно за полный комплект всех работ придется заплатить около 2,8 млн. рублей. Но эта сумма окупится, учитывая то, что не нужно будет ежегодно проводить коррекцию фундамента из-за его передвижения.

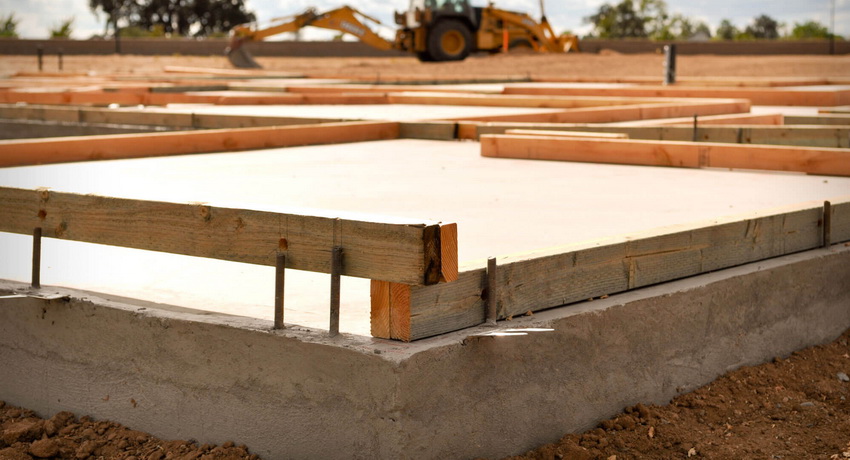

Заливка плиты фундамента

Для бетонирования фундамента необходимо использовать бетон наивысшего качества. Как говорилось в начале: экономить здесь не следует. Может выйти боком. Обычно используют либо бетон B15, известный еще под маркой М200, но лучше использовать высокопрочный бетон класса B 22.5, известный как М300 и выше. Он гарантированно обеспечит надежность и долговечность всей конструкции.

Заливка фундамента происходит несколькими способами. Все зависит от доступности площадки для строительного миксера, в простонародье «бетономешалки».

Самый простой способ подачи бетона — это заливать напрямую из бетономешалки через лоток либо через специальный рукав прямо в опалубку.

Это в том случае, если есть возможность близко подъехать к строительной площадке. Если такой возможности нет, то бетон подают по длинному желобу из досок, проталкивая лопатой, через каждый метр, пока смесь не достигнет опалубки.

После выгрузки бетон необходимо утрамбовать, чтобы он равномерно заполнил все полости. Для этого используют вибратор, погружая его в бетон через каждый метр. В принципе, при отсутствии вибратора, уплотнять бетон можно и лопатой.

Далее плиту выравнивают. Уровень выставляют специальными маячками еще на этапе укладки арматуры. Если верхним краем является край опалубки, то процесс упрощается. В противном случае можно использовать натянутую веревку или куски арматуры. Для выравнивания используют длинный отрезок доски либо алюминиевую линейку, начиная от одного края и плавно ведя к противоположному концу по маякам.

После заливки, уплотнения и выравнивания бетону нужно созреть. При этом необходимо соблюсти некоторые правила:

• бетон не должен высохнуть. В первые дни его необходимо смачивать водой. Также это необходимо делать в летнюю жару;
• бетон не должен замерзнуть. Если работы проходят в зимнее время, плиту необходимо прогревать либо из тепловой пушки, либо погруженными в бетон электрическими тэнами. При температуре выше +5° достаточно будет накрыть его пленкой или рубероидом;
• бетон не должен подвергаться атмосферным осадкам в период схватывания.

Уже через несколько дней опалубку можно будет снять. Строить можно начинать после того, как бетон приобретет хотя бы 70% своих свойств. Это происходит после трех недель созревания. При покупке бетона необходимо серьезно подойти к выбору поставщика. Существует риск, что вместо заказанной и оплаченной вами марки бетона, вам привезут более низкую, а значит, более дешевую марку. Отличить это непрофессионалу практически невозможно.

Не рекомендуется связываться с посредниками. Лучше всего заказывать бетон на больших заводах ЖБИ, которые поставляют бетон для строительства монолитных многоэтажек. В этом случае риск нарваться на недобросовестного поставщика значительно ниже или вообще отсутствует. Цены там могут быть чуть выше средних, но зато у вас будут какие-то гарантии качества.

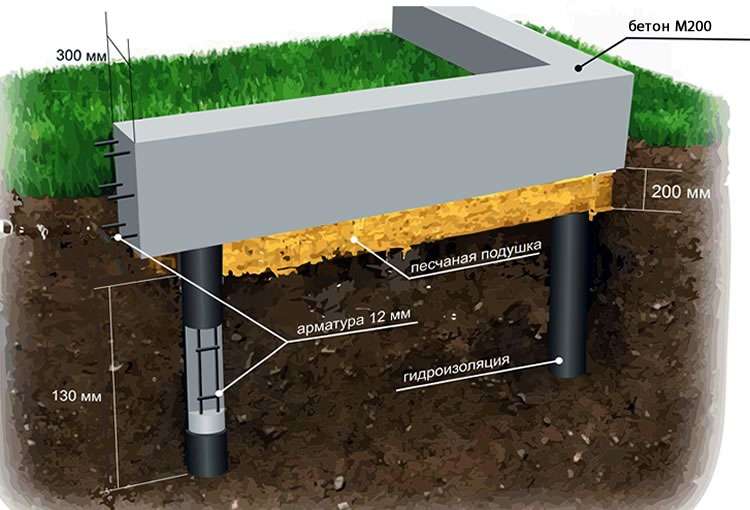

Установка свайного фундамента с плитой

Одной из разновидностей фундамента под печь является свайная конструкция, которая отличается хорошей надежностью и простотой монтажа.

Фундамент на сваях

1. Делаем разметку на земле по размерам будущей печи и отмеряем по 10 см в каждую сторону – это и будет размер фундамента.
2. Снимаем 20 см растительного слоя земли с помощью штыковой лопаты.

   Снят растительный слой земли

3. Ставим колышки и натягиваем веревку.
4. В каждой части колышка бурим ямы диаметром 20 см на глубину 50 см.

   Свайный фундамент под печь

5. Делаем опалубку из деревянных досок, скрепляя их между собой гвоздями, и устанавливаем по размеру этих ям. Опалубка представляет собой деревянный ящик без дна.
6. Делаем гидроизоляцию с помощью полиэтилена, который по периметру прикрепляем степлером к стенкам опалубки.
7. На дно насыпаем песок, хорошо утрамбовываем его и на 15 см засыпаем гравием. Заливаем водой.
8. Вяжем арматурные прутья с помощью проволоки 0,8 мм и хорошо скручиваем.

   Вязка арматурной сетки

   Устанавливаем армированный каркас.

   Армирование фундамента

9. Сворачиваем плотные гильзы из рубероида и вставляем такие сваи в ямы. В качестве свай можно использовать асбестовые трубы.

   Гильзы из рубероида

10. Заливаем бетонной смесью готовые и вставленные в яму сваи.
11. Делаем технологический перерыв на 2 недели.
12. Теперь можно заливать весь фундамент бетонной смесью.
13. Накрываем полиэтиленом и даем фундаменту затвердеть не менее 2-3 недель.

Лента и монолитная плита фундамента — Клуб Мастеров

Возведение любой постройки начинается с выбора типа фундамента. Основными факторами при этом выступают характеристики грунта на строительном участке и экономические затраты. Основание должно быть прочным и надежным, чтобы построенное сооружение можно было эксплуатировать продолжительное время.

Если строительство планируется проводить на песчаных, плавающих или торфяных почвах, то следует обратить внимание на ленточный фундамент с монолитной плитой. Этот вариант отличается высокой надежностью. Основание такого типа способно выдерживать значительные нагрузки от тяжелых зданий и со стороны грунта.

Подготовка и проектирование

Перед проектированием анализируют характеристики участка, а именно:

• тип и физико-механические свойства почвы;
• степень пучения земельных масс;
• глубину сезонного промерзания грунта;
• риски подтопления, оползней и т.д.

Проводят расчеты проектных нагрузок, в том числе в процессе эксплуатации сооружения. На основе полученных данных:

1. Принимают решение о целесообразности применения свайно-плитного или свайно-ростверкового фундамента с плитой.

2. Выбирают строительные материалы (марку бетона, характеристики арматуры и т.п.).
3. Определяются с геометрическими размерами силовых элементов.
4. Рассчитывают оптимальную глубину заглубления опор.
5. Рассчитывают риски относительно осадки и различных деформаций.

Проектирование предполагает составление чертежа. Графический документ содержит сведения:

• габариты возводимой конструкции;
• сечения всех силовых элементов;
• размеры опор, плиты, ростверка, отмостки, уступов;
• места расположения свай с учетом шага;
• элементы гидроизоляции и теплоизоляции;
• особенности армирования;
• линии инженерных коммуникаций и не только.

К графическому документу прилагают:

1. Спецификации всех конструктивных элементов.
2. План установки.
3. Таблицу допустимых нагрузок.
4. Примечания относительно особенностей основания.

Чертежи свайно-плитных фундаментов:

Подготовка основания

Важно! Если пятно застройки имеет перепады высот, но вы решили делать плиту, то сначала спланируйте участок, выровняйте в пятне застройки, только после этого приступайте к подготовке основания под ваш фундамент. И не забудьте организовать отведение воды с высокой стороны участка, для этого перед домом можно сделать отводной дренаж.

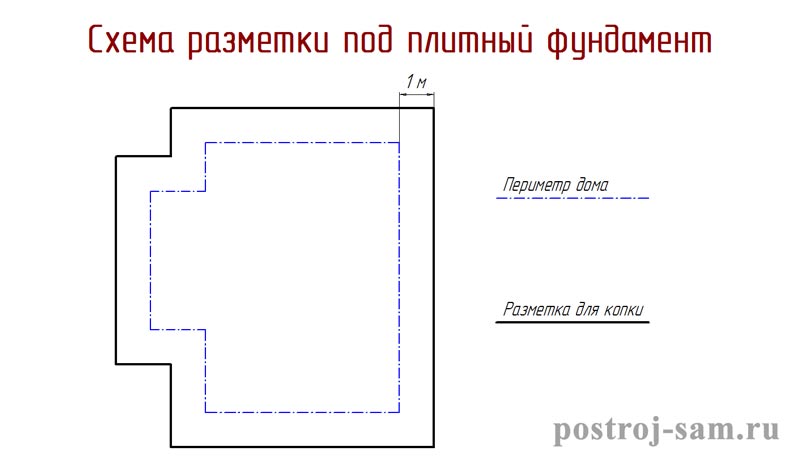

На этапе нулевого цикла проводится выравнивание участка, разметка будущего котлована и самой плиты, снятие около 30-60 см верхнего слоя грунта (точное значение зависит от типа почвы и глубины заложения фундамента).

После этого тщательно, с помощью вибротрамбовки или специальных машин трамбуется и выравнивается основание плиты. Поверх грунта последовательно засыпается и не менее тщательно уплотняется слои из крупного песка и прочного щебня средней и мелкой фракции. Трамбовка и проливка песка реально важный этап!!!!

Точная толщина слоев подушки зависит от параметров участка и обосновывается расчетом. Как правило, она варьируется в пределах 25-30 см при ведении строительства на устойчивых грунтах, и составляет не менее 45 см на слабых.

При неограниченном бюджете отдельные слои могут разделяться геотекстилем, но в целом эти действия считаются необязательными, в отличие от проверки уровня и максимального уплотнения подушки.

В целях экономии для выемки грунтов лучше использовать спецтехнику на полсмены.

Важно! Контролируйте процесс выемки грунта до нужной отметки, что бы потом не пришлось делать подсыпку и трамбовку больше, чем заплонировали.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.
