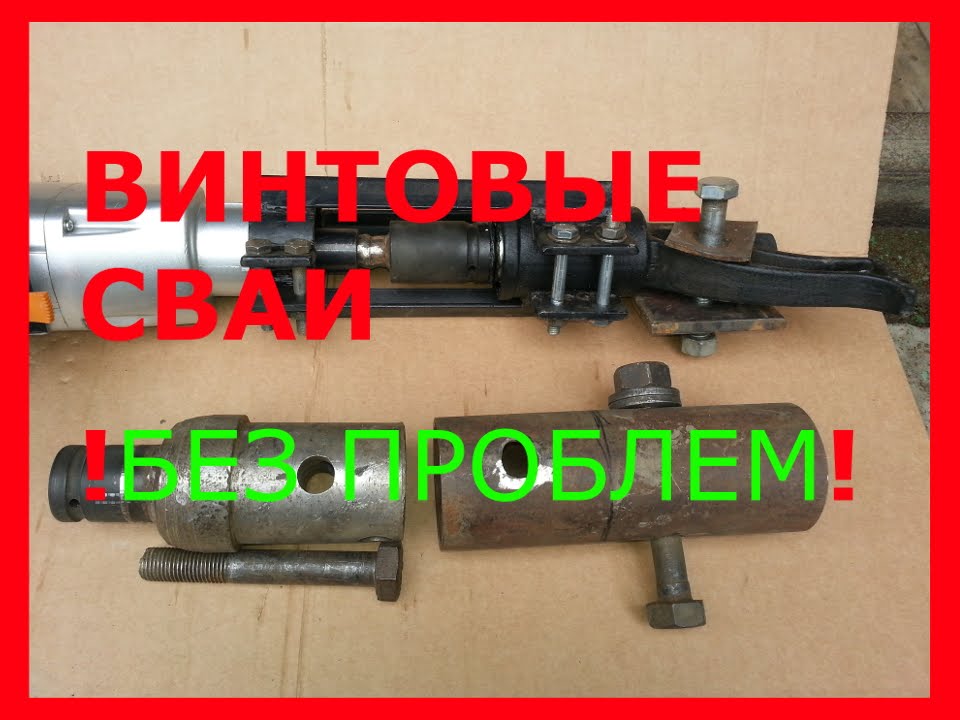

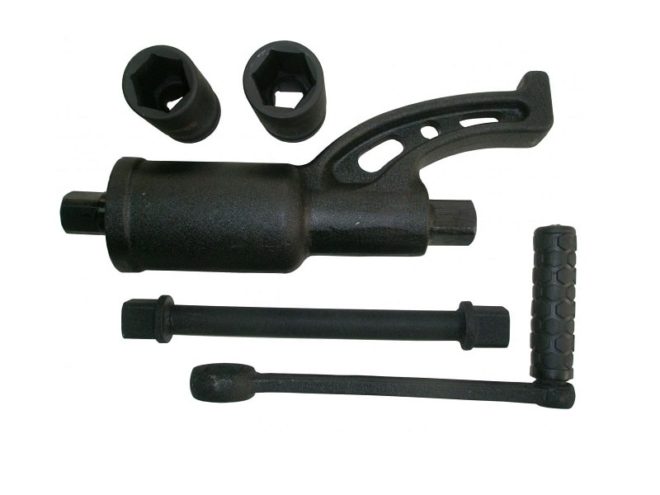

Редукторы для закручивания винтовых свай

Методы вкручивания

Элементы свайного фундамента можно ввернуть в грунт двумя способами:

• С помощью строительных машин. Для этой цели используются специальные ямобуры на основе экскаватора или самоходные, которые вгоняют анкера даже в мерзлую землю, как в масло. С помощью этой техники проверяется и несущая способность свайных конструкций.
• Ручной метод. Эта технология используется в тех случаях, когда невозможно подогнать на участок технику или «подлезть» ямобуром в нужное место. Ручное закрепление винтовых анкеров – очень тяжелое и трудоемкое дело. В интернете и печатных изданиях иногда этот вид работ позиционируется, как несложный и быстрый, но на самом деле это далеко не так. Самостоятельное вворачивание грозит тем, что сваи войдут в землю не перпендикулярно, а под углом и это повлечет за собой «заваливание» дома, установленного на такой фундамент.

Чем закручивают винтовые сваи?

Технология установки свайных конструкций зависит от плотности почвы, размеров свай и массивности фундамента.

Иногда уместно использовать специальную технику:

• Если используется максимальное количество винтовых изделий.
• При установке больших моделей.
• Если сваи закручиваются в твердую почву.

Забивание свай вручную предполагается при малых масштабах строительства. В этом случае применяются приспособления для закручивания винтовых свай. Ими может быть прочный лом или металлические трубки, которые вставляются в прорези сваи и служат в дальнейшем рычагом. С его помощью два или более человек прокручивают винтовую трубу. При завинчивании конструкции вручную необходимо следить за тем, чтобы сваи находились строго вертикально.

Для установки основания своими силами понадобятся следующие инструменты:

• Лопата. Она понадобится для выравнивания участка земли под отдельно взятую сваю.
• Гидроуровень, который понадобится для проверки отклоненных конструкций.
• Лом или другие приспособления для вкручивания свай.
• Бур для выбуривания направляющего отверстия.
• Болгарка для спиливания и выравнивания свай после окончательной их установки.

Для того чтобы сваи над землей расположились ровно, их следует устанавливать чуть больше намеченных размеров, чтобы впоследствии с помощью болгарки можно было выровнять горизонтальную поверхность основания.

Завершение возведения винтовых свай

Следующим этапом возведения основания является связка свай металлическими швеллерами, которые соединяются с ними посредством сварки. А затем можно оформлять цоколь, который закроет сваи, защитит их от влаги, придаст зданию эстетический вид. В дальнейшем цоколь можно будет обустроить под хозяйственные помещения.

Как происходит монтаж

     Монтаж выполняется в несколько этапов:

1. Пробуривают калибровочные скважины. Их глубина составляет примерно 1/3 от длины сваи.
2. В полученные просветы помещают стержни.
3. Вкручивают сваи на нужную глубину. Она должна быть ниже глубины промерзания почвы. Обычно считается, что минимально стержень должен быть погружен в грунт на 60-80 см. ниже точки промерзания.
4. Контролируют высоту сваи.
5. С помощью строительного уровня и геодезического оборудования определяют отклонение стержней от установленной вертикали. Оно должно быть в пределах 2 градусов, иначе требуется выравнивание.
6. Полости труб заполняют бетоном для увеличения несущей способности основания.
7. Верхушки подрезают при необходимости до одинаковой высоты. А затем обвязывают швеллером.

Какой метод выбрать?

Для оптимизации первого этапа стройки необходимо правильно оценить объем стоящей перед вами задачи и имеющиеся ресурсы для ее реализации. Большинство подрядчиков и частных строителей предпочитают автоматизировать процесс монтажа опор – это значительно ускоряет возведение объекта и позволяет отказаться от найма больших бригад.

Чтобы здание прослужило долго, важно подобрать сертифицированный продукт: например, высокоточную планетарно-цевочную модель РБ 504. Это износостойкий узел, рассчитанный на 1 000 часов работы без ремонта и замены. Также возможна доработка под индивидуальные требования. Узнать детали можно по контактному телефону предприятия «АВВИ».

Инструменты для забуривания винтовых свай

От выбора инструмента для монтажа винтовых столбов напрямую зависит конечное качество установки. Если Вы намерены осуществить ручной монтаж винтовых свай, для этого понадобится:

• лопата (для выравнивая местности под сваю);
• 30 сантиметровый уровень на магните (крепится на столб для контроля вертикальности установки);
• гидроуровень (не менее 15 м, для выставления горизонтальной отметки);
• 20 метровая рулетка (для замеров);
• метровые арматурные прутья диаметром 12 мм (для разметки места установки свай);
• металлический лом (его надевают на сваю в отверстие в верхней части для нанизывания на него рычаговых труб);
• две трубы диаметром около 5 см и длиной по 2,5 м (для создания рычага);
• молоток или кувалда (для забивания арматуры);
• садовый бур (диаметром меньше, чем свая);
• болгарка (для подрезания уже *вкрученных винтовых свай* по уровню).

Далее после разметки месторасположения каждого столбика необходимо забить арматуру и можно приступать к главному действу.

Несколько советов

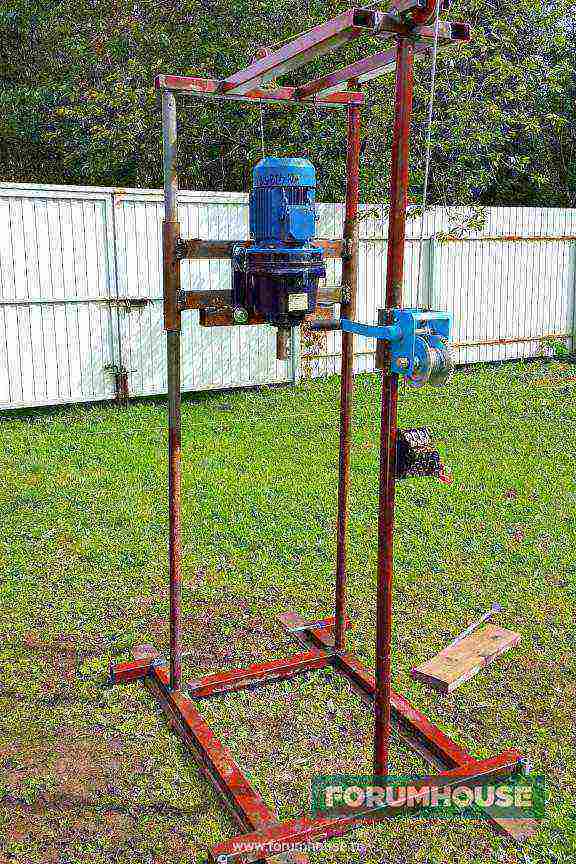

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

• Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
• Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
• Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
• Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Винтовые сваи для фундаментов

Сваи с винтовыми лопастями изготавливаются из легированных марок стали, специальное покрытие защищает металл от влаги и почвенной коррозии. В качестве антикоррозионного покрытия применяют эпоксидные и полимерные составы, грунт-эмали по ржавчине или оцинковывают конструкции гальваническим способом.

Опора состоит из ствола, наконечника с лопастью и хвостовика с монтажными отверстиями. После завинчивания винтовых свай выступающие части обрезают по одному уровню, а сверху наваривают стальные оголовки. Они увеличивают площадь соприкосновения опор с основанием конструкции или ростверком. Диаметр и длину сваи, а также количество опорных стержней подбирают исходя из типа грунта на участке застройки, нагрузки на основание.

Свайные конструкции используют для быстрого возведения фундаментов легких конструкций, жилых домов, инженерных сооружений, объектов промышленного назначения. Сфера применения винтовых определяется их диаметром и несущей способностью:

• 57 мм — опоры дорожных указателей и знаков, небольших навесов, легких оград из сетки-рабицы, металлопрофиля;
• 76 мм — фундаменты кирпичных и бетонных заборов, теплиц, рекламных конструкций;
• 89 мм — основания для строительства беседок, террас, веранд, хозпостроек;
• 108 мм — на таких фундаментах строят пристройки, бани, гостевые домики, дачи из бруса;
• 133 мм — для возведения коттеджей из кирпича, пенобетона, газоблока;
• 159 мм — установка опор ЛЭП, наземных трубопроводов, пристаней, причалов, пешеходных мостов;
• 219 мм — фундаменты для зданий в 2-3 этажа, павильонов, ангаров, промышленных цехов и гаражей;
• 352 мм — возведение тяжелых зданий и сооружений на песчаных или болотистых почвах, строительство автомобильных мостов.

Основные факторы, влияющие на определение глубины вкручивания сваи

Существуют основные факторы, определяющие глубину вкручивания винтовых свай, среди которых основными по опыту строителей являются:

1. Назначение винтовой сваи в каждом конкретном случае
2. Требования к несущей способности сваи
3. Свойства грунта в месте установки сваи
4. Глубина залегания плотных слоев грунта
5. Глубина промерзания грунта в данной местности
6. Требования к высоте цоколя здания
7. Особенности конструкции свай, в частности расположение монтажных отверстий на свае и лопасти

Рассмотрим эти факторы подробнее

Монтаж обвязки и незаконченные работы

Основная работа была закончена, но оставалась ещё обвязка, которую делать надо обязательно. В то время деньги были уже потрачены, материалы закончились, но остался 1 куб бруса 150 на 150 мм. 8 штук бруса как раз хватило для этих целей. Первый венец уложили по всему периметру и по основным несущим перегородкам. Под брус на металлические оголовники подкладывали куски линолеума.

Крепление бруса к оголовнику делалось с помощью «глухарей» — больших саморезов диаметром 8 мм. и длиной 100 мм. со шляпкой под головку на 13. В углах брус соединялся под углом 45 градусов. Несущий брус под перегородки крепился к стеновому благодаря креплениям, сделанным из уголка. Нечто подобное продается в любом строительном магазине…

Плоскость основания получилась идеально ровной. Под оголовники для выравнивания бревна ничего лишнего не пришлось подкладывать. Хотя знаю, что многие строительные фирмы промышляют таким вариантом, чтобы исправить свои «косяки» (разный уровень высот в сваях).

Металлическую обвязку винтовых свай сделаю весной. Буду использовать уголок или квадратную профильную трубу. Результат моих действий вы увидите в других статьях блога. А в заключении хочется сделать некоторые выводы.

Глубина погружения

Сваю ввинчивают в землю до упора, до того момента, пока она не перестанет входить даже с приложением предельных усилий. Это означает, что достигнут слой такой плотности, который выдержит опору с нагрузкой. Можно ставить фундамент.

После этого опоры обрезают, выдерживая высоту среза по нивелиру.

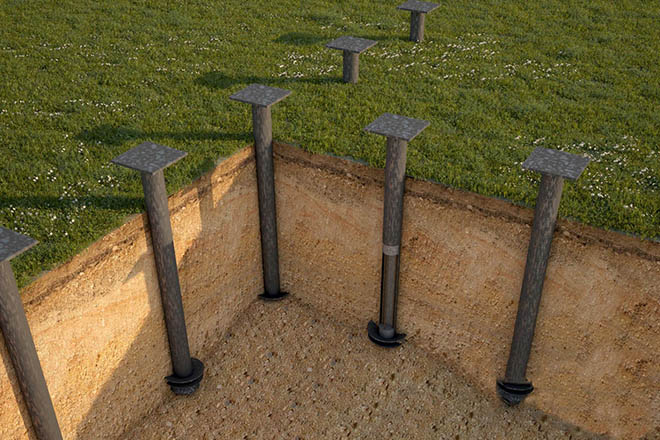

Схема винтового свайного фундамента в разрезе

Видео по теме: Инструкция как закрутить винтовые сваи

Публикации по теме Варианты винтовой сваи своими руками Обустройство свайно-ростверкового фундамента своими руками Порядок изготовления свайного фундамента с ростверком

Как закрутить винтовые сваи при возведении фундамента

Винтовые опорные элементы погружают в землю способом постепенного вкручивания, который сочетают с вдавливанием.

Конструктивные части сваи:

• Ствол, который имеет направляющий участок с винтовыми лопастями и удлинитель. На последнем также есть лопастные детали, но чаще он состоит из муфт и ствола.
• Несущие винтовые лопатки.
• Заостренный наконечник сваи (литейный) с несущими винтовыми крыльями.

Винтовые элементы при завинчивании проходят разные грунтовые пласты и немного смещаются из-за неравномерности почв. Закручивание предполагает небольшую неточность монтажа по сравнению с забивкой или инъекцией. В земле есть твердые частицы, например, большие корни или скальные каменные вкрапления, поэтому иногда случается застопоривание винтовой стойки.

Стопор означает ситуацию, когда 3 – 5 человек, крутящих свайный элемент, не могут больше заглубить его. Стержень достигает плотного слоя, который не может пройти, поэтому завинчивание останавливают. Если глубина погружения недостаточная, сваю вынимают и завинчивают рядом на линии разметки. Закручивать в тот же проход не рекомендуется.

Упор в прочный пласт означает, что свая достигла стабильного слоя почвы, ее несущая способность будет соответствовать проектной величине.

Что можно использовать, инструменты и оборудование

Механическое приспособление для закручивания свай захватывает ствол, удерживает его и медленно закручивает крылья наконечника в почву при заданном наклоне. Чаще вертикальные стержни ставят под углом 90°, а наклон (до 45°) принимают по расчету и дополнительно указывают в чертеже.

Оборудование состоит из рабочих частей:

• базовая платформа для установки агрегатов на колесах или гусеницах;
• выдвижные гидромехнические домкраты (4 шт.) для фиксации машины и регулирования упора;
• гидравлический захват;
• привод для закручивания сваи и координации угла наклона;
• управляющий пульт.

Усилие вращения передается через привод на наконечник вертикальной стойки, лопасти начинают крутиться. Стержень погружается в землю посредством поворота винтов, преодолевает препятствие почвы. Имеет значение целостность наконечника на этом этапе заглубления, поэтому заостренный конструктивный элемент выполняют из прочного сплава и делают литым.

Есть опасность разрушения или деформации приваренных лопастных крыльев при попадании на камни, но сопротивление преодолевает гидравлика. Вкручивание не разрушает земельные слои, а уплотняет почву вокруг ствола на расстояние 1 – 2,0 метра в зависимости от поперечного сечения вертикального элемента.

Как и чем закрутить винтовые сваи, что понадобится для работы, этап установки

В частном строительстве зачастую практикуется возведение фундамента винтового типа. Его востребованность обусловливается возможностью самостоятельного осуществления всех этапов без привлечения специалистов даже при минимальных навыках, а завершить все работы можно всего за один или несколько дней.

Одной из наиболее значимых задач является постижение технологии закручивания винтовых свай – основы подобных фундаментов.

Что понадобится для работы?

Технология закручивания винтовых свай является довольно простой, но предварительно потребуется подготовить все необходимые инструменты и материалы.

Материалы

Среди необходимых материалов должны обязательно присутствовать:

1. Сваи винтового типа. Они подбираются в зависимости от особенностей фундамента, а также площади, веса и размеров будущей постройки. Предварительные расчеты крайне важны, поскольку именно от их точности будет зависеть прочность и надежность фундамента, по этой причине данный процесс лучше доверить квалифицированным специалистам в области строительства.
2. Оголовки 25х25см, но некоторые варианты фундамента исключают их наличие.
3. Колышки, которые будут использоваться для разметки строительной площадки.
4. Металлические трубы длиной не менее 2-3 метров, которые будут надеваться на лом, и выполнять функции рычагов.
5. Мелкозернистый песок.
6. Бетон и емкость, в которой будет осуществляться его замешивание.
7. Вода.
8. Антикоррозийные средства для обработки швов.

Инструменты

Инструменты должны быть заготовлены в соответствии со следующим списком:

1. Лопатка.
2. Рулетка, ее длина должна быть не менее 20 метров.
3. Надежный металлический лом.
4. Строительный маркер, не стирающийся с металлических поверхностей.
5. Водяной и магнитный уровни.
6. Болгарка с дисками, которые могут работать по металлу.
7. Оборудование для проведения сварочных работ.
8. Генератор, если отсутствует постоянный источник электропитания.
9. Бур соответствующего диаметра.

Этапы установки свай

Для установки винтовых свай рекомендуется найти себе несколько помощников, основные этапы проводимых работ подробно описываются ниже.

Разметка свайного поля

Предварительно осуществляется разметка строительной площадки, на котором будут устанавливаться сваи:

1. Для осуществления разметки можно использовать деревянные колышки, которые забиваются в грунт.
2. Важно правильно определить расстояние между сваями, оно не должно превышать 3 метров. В противном случае фундамент не будет достаточно прочным и надежным, а обвязочный брус начнет провисать на отдельных участках.

Выставление периметра

Другим важным подготовительным этапом является выставление периметра, для этого первоначально нужно вычислить показатели диагонали.

Осуществляется это следующим образом:

1. Формула для расчета диагонали: a2+b2=c2.
2. Показатели aиb – это длина основной и боковой стороны периметра.
3. Расчет диагоналей позволяет точно определить расположение углов по периметру дома, в этих местах должны быть установлены колышки.

Закручивание угловых свай

Данный этап осуществляется с обязательным выполнением следующих основных правил:

1. Закручивание угловых частей конструкции осуществляется строго по центру бруса.
2. В случае, когда размеры постройки даны по его краям, половина показателя ширины бруса вычитается с каждой стороны.

Закручивание остальных свай

Остальные винтовые сваи закручиваются в соответствии со следующим алгоритмом действий:

1. Первоначально готовится и выкапывается небольшой приямок в предварительно отмеченном месте.
2. Рекомендуемая глубина приямка равняется половине метра, иногда она может быть увеличена на 20см.
3. Минимальная глубина вкручивания винтовых свай в землю составляет 1,7 метра, в противном случае они могут начать вылезать наружу во время сильных морозов.

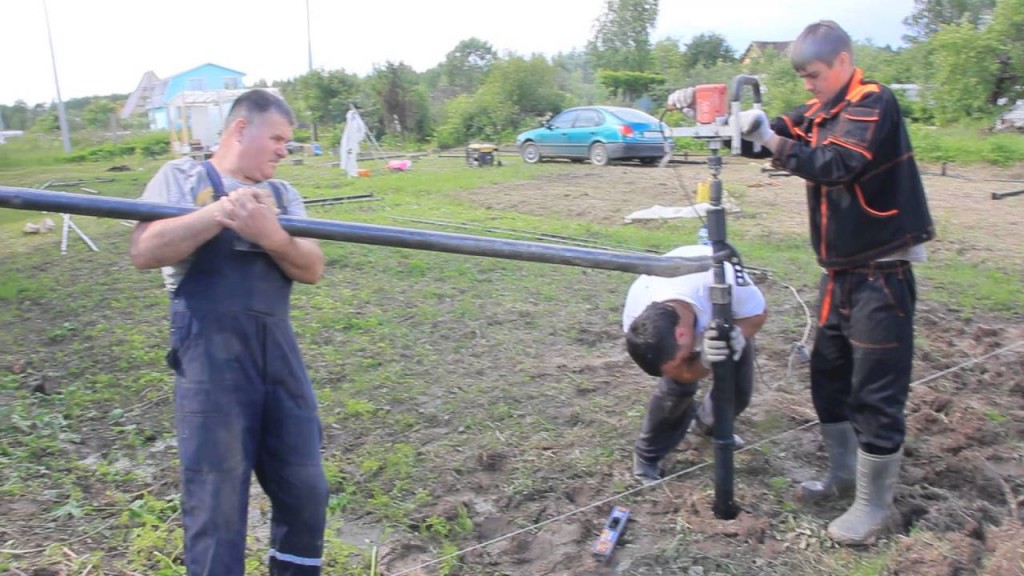

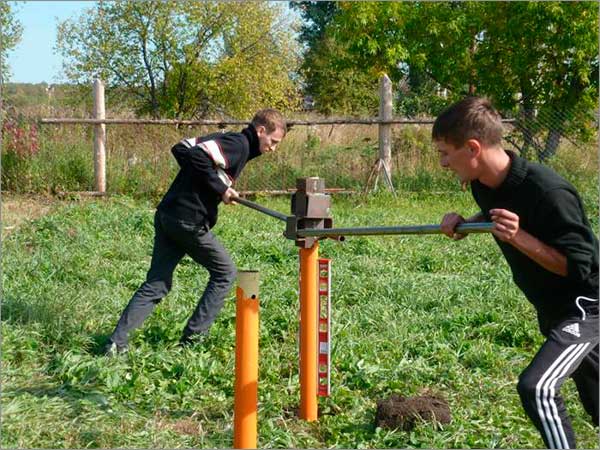

4. Процесс вкручивания проводится вручную, но для его упрощения можно привлечь специальную технику.
5. На конце каждой сваи присутствует отверстие, в которое нужно вставить лом.
6. На лом с каждой стороны надевается по металлической трубе с большим диаметром, что позволяет создать рычаг.
7. Магнитный уровень монтируется непосредственно к винтовой свае, во время установки нужно следить, чтобы уровень наклона составлял не более 1,5-2°. В противном случае нагрузки начнут распределяться неравномерно, что приведет к деформации.
8. Закручивание осуществляется при помощи созданного рычага.

Обрезка

После завершения закручивания следует произвести обрезку в соответствии со следующими правилами:

1. Для обрезки используется болгарка, в данном процессе задействуется гидроуровень.
2. Длина обрезки не должна быть меньше 10см, поскольку этот показатель соответствует глубине отверстия, в которое вставлялся лом для создания рычага.

Бетонирование

Сразу после обрезки следует провести бетонирование, для этих целей рекомендуется применять цементно-песочный раствор маки М150. Данная процедура является обязательным условием, направленным на устранение кислорода из свайного ствола, что является профилактикой коррозии.

Установка оголовков

На финальной стадии происходит установка оголовков, этот процесс состоит из следующих этапов:

1. Оголовки надеваются сверху на винтовые сваи.
2. Приваривание осуществляется при помощи сварочного аппарата, осуществлять это нужно осторожно, не забывая об обеспечении собственной безопасности.
3. Оставшийся после сварки шов тщательно зачищается, после чего его следует обработать специальным антикоррозийным средством.

Всем этапам, описанным в статье, необходимо уделить особое внимание и не экономить на расходных материалах. Подобный фундамент, возведенной с полным соблюдением технологии, будет надежно служить не одно десятилетие.

Технология закручивания винтовых свай

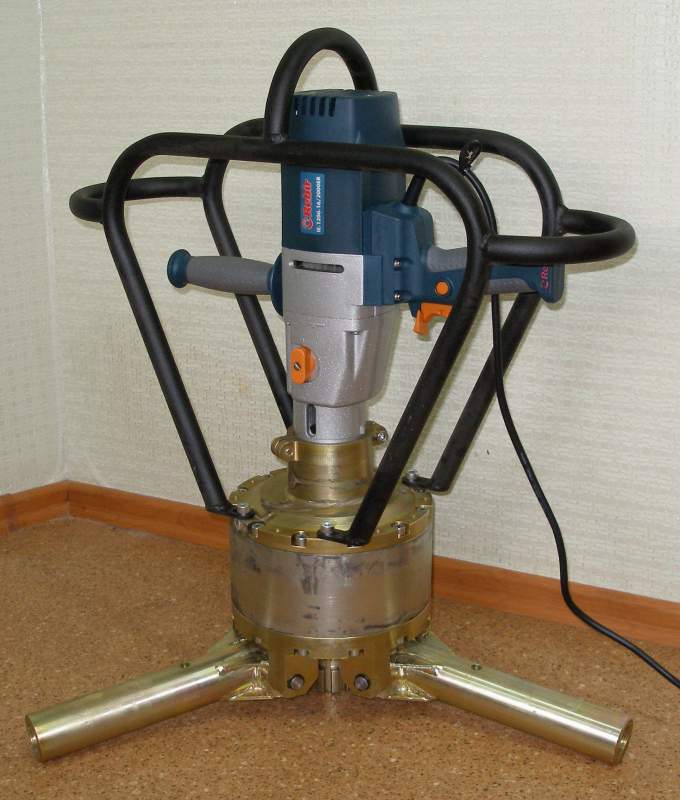

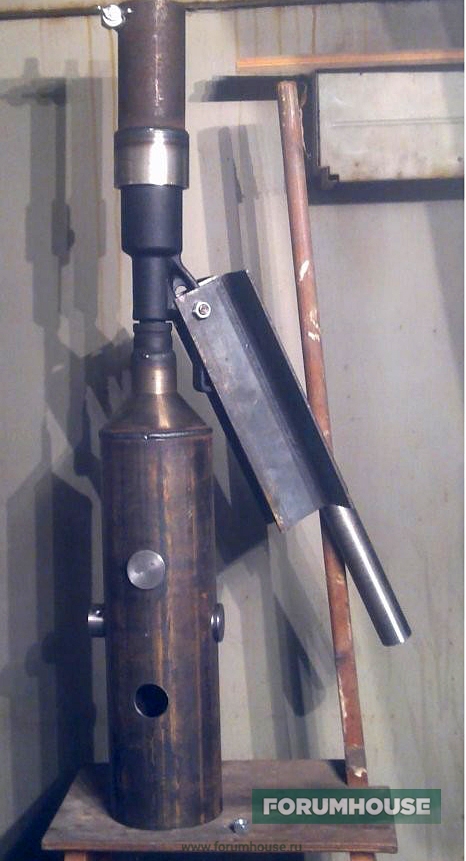

Редуктор для винтовых свай

Для закручивания зачастую применяются специальные инструменты.

При использовании свайного базиса не обойтись без процедуры закручивания винтовых свай. На выбор имеется несколько методов выполнения подобной работы. Все зависит от финансовой составляющей, количества времени, навыков рабочего, а также наличия различных инструментов. Сам процесс не особо сложный, так что его без труда можно выполнить своими руками. В данной статье будет рассмотрено, как закрутить сваи дрелью или другим специальным оборудованием.

Ввинчивание специальной техникой

Сначала свайный фундамент погружался в почву только при помощи большого оборудования с навесными вращателями. Подобная техника имела мощный редуктор, но не могла гарантировать вертикальное позиционирование вначале работы, когда лопасти еще не были погружены в почву. В технике, которая производилась после, эта проблема была решена с помощью центрователя, поскольку он гарантировал минимум отклонений по вертикали.

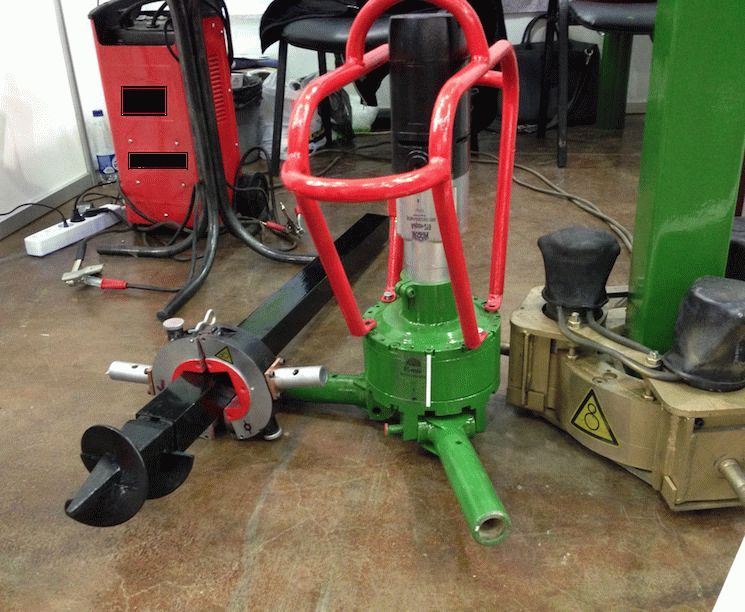

На данный момент для закручивания винтовых свай чаще всего применяется следующая спецтехника:

• Торнадо. Перевозное изделие, сборка которого не отнимет более получаса. С помощью него процедуру закручивания можно осуществить довольно быстро и без особых усилий.
• МГБ-50П – буровая установка на шасси, которое обеспечивает самостоятельное передвижение.
• Электросваеверты от разных производителей.

Аренду подобной спецтехники можно оправдать, если свайное поле создается в участке с перепадом высот более 20 градусов. Иначе легче воспользоваться дрелью с гайковертом.

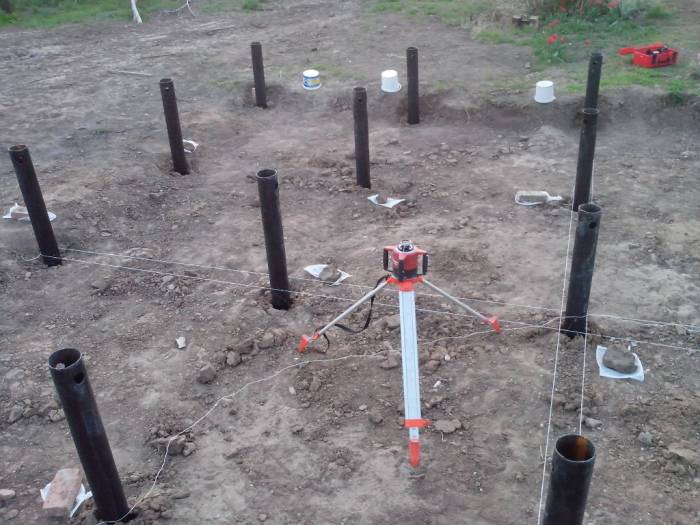

Подготовка площадки и разметка

Малый диаметр опорной стойки предъявляет требования к точности установки.

Смещение центра сваи относительно проектного положения не должно превышать полутора сантиметров в поперечном направлении.

При большом отклонении возникает эксцентриситет на уровне ростверка или оголовка, для компенсации которого могут потребоваться дополнительные мероприятия.

Небрежно выставленные винтовые сваи создадут проблемы с монтажом обвязки и сделают непредсказуемой работу конструкции основания дома.

Учтя эти обстоятельства, нужно максимально внимательно отнестись к выносу в натуру центров опор. Лучшим решением является применение лазерного геодезического оборудования, гарантирующего высочайшую точность.

При возведении строений свыше одного этажа и фахверковых домов следует применять именно этот метод, несмотря на дополнительные затраты. В простых случаях разбивку допустимо выполнять, используя ручной измерительный инструмент, ряды которого пополнились недорогими и эффективными лазерными дальномерами.

Перед работой заготавливают минимум 8 пар прочных деревянных стоек и необходимое количество ровных досок длиной около метра, которые понадобятся для устройства обноски. После чего определают базовую линию, соответствующую одной из осей дома. На базовой линии закрепляется начальная точка, означающая перекрестье внешней продольной и поперечной оси. Подробнее о свайном фундаменте смотрите в этом видео:

От него откладываются расстояния согласно проекту вдоль каждой оси и закрепляются остальные угловые точки. Напротив пересечений, с удалением в 3 — 5 м забиваются стойки обноски, и нашивается поперечная доска. Линии выносятся на горизонтально установленную доску, фиксируются отметкой или гвоздём и вывешиваются разметочной нитью. Таким образом, обозначаются все основные оси. Затем, вдоль осей отбиваются расстояния между центрами свай и закрепляются метками.

Не экономьте время и материалы на разбивочных работах, это обернётся большими потерями.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

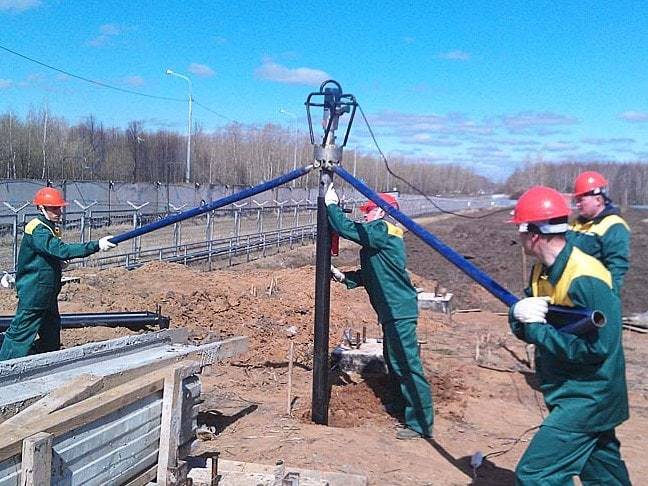

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

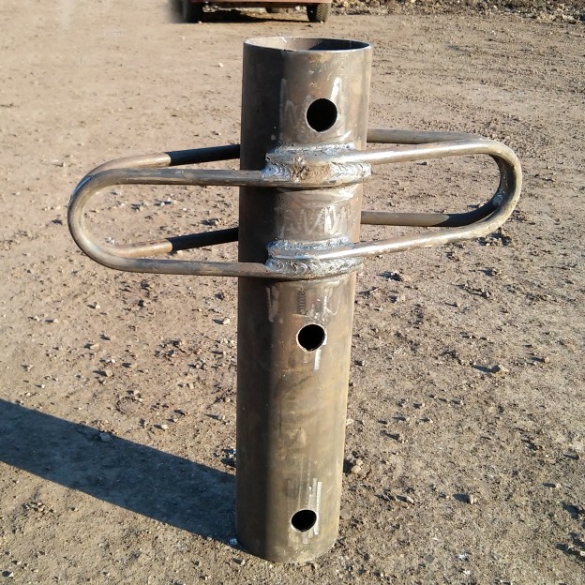

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса. Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы.

Механическая установка

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном;
• приваривают оголовники;
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Особенности свайного фундамента

Винтовая свая – это сборная конструкция, которая, согласно ГОСТ, состоит из таких компонентов:

• Рабочий ствол. Труба из стали с толщиной стенки до 5 мм и диаметром от 55 мм.
• Направляющая насадка. Наконечник изготавливается методом чугунного или стального литья, усиливается при помощи термической обработки.
• Винтовая спираль. Лента из стального проката, накрученная на стержень сваи.

Опору производят, приваривая к трубе ленту, а снизу закрепляя наконечник. Рекомендуется останавливать выбор на сваях промышленного изготовления, хотя некоторые делают их своими руками. Но за качество и несущую способность в этом случае никто не поручится.

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Достоинства фундамента на винтовых сваях

1. Во-первых, монтаж такого фундамента прост и технологичен, его можно сделать своими руками. По сравнению с простыми, железобетонными, его монтаж можно сделать вручную, без привлечения строительной техники.
2. Во-вторых, такой фундамент можно устанавливать в любое время года, независимо от погодных условий.
3. В-третьих, минимальный объем земляных работ. Не требуется копать траншеи, не нужна установка опалубки. Отпадает необходимость проводить работы по его бетонированию.
4. В-четвертых, его монтаж и установка свай возможны на болотистых и пучинистых грунтах, участках с неровным рельефом местности, крутых склонах.
5. В-пятых, фундамент такого типа и его монтаж, при прочих равных условиях, стоят примерно на 40% ниже других.

Основным элементом данного типа фундамента является винтовая свая. Каким же образом она устроена и каковы ее технические характеристики?

Устройство и характеристики винтовых свай

Схема заложения винтовой сваи.

1. Ствол сваи сделан из стальной одношовной трубы.
2. Конец, вворачиваемый в грунт, завальцован под конус, на нем прикреплена специальная винтовая лопасть с шагом к основному телу.
3. На другом конце предусмотрены отверстия, при помощи которых свая вручную заворачивается в почву.
4. Поверхность сваи покрыта антикоррозионным составом.
5. Диаметр ствола варьируется от 56 до 325 мм в зависимости от того, для строительства каких зданий они применяются.
6. Может выдерживать нагрузку от пяти и более тонн каждая, так как в процессе вкручивания грунт вокруг нее уплотняется, исключается ее усадка.
7. В основном применяются сваи промышленного производства, считающиеся более надежными. Однако в малоэтажном индивидуальном строительстве для его удешевления можно применять самодельные винтовые сваи, сделанные своими руками. Основные элементы подобных изделий можно делать из отходов производства, обрезков труб и металлических пластин.

Для изготовления этих изделий своими руками потребуются следующие материалы:

• труба необходимого диаметра, длиной не менее 2,5 метра;
• обрезки стального листа толщиной около 5 мм, для изготовления лопастей винта;
• конусный наконечник, желательно заранее подготовленный;
• антикоррозионное покрытие;
• электроды 3-4 мм.

В процессе их изготовления понадобится инструмент:

• болгарка с отрезными дисками;
• электросварочный аппарат;
• кувалда и молоток;
• электродрель.

Срубка оголовков винтовых свай

Глубина вхождения свай в грунт неодинакова, поэтому возникает потребность подрезки их оголовков на единый проектный уровень. С такой задачей справляются специальные устройства с режущим инструментом, которые управляются несколькими гидравлическими цилиндрами. Гидроцилиндры соединяются шлангами, и создается гидравлический контур, подсоединенный к гидравлике системе устройства. Такое устройство можно установить на экскаваторы или другую подобную строительную технику с помощью цепного стропа.

Оборудование для срезки оголовков свай

Оборудование для срубки хвостовых частей винтовых свай очень удобно в эксплуатации, в случае необходимости режущие элементы легко заменить. С помощью гидравлического устройства можно срезать верхние части свай с минимальным расстоянием в 0,5 м между конструкциями.

После подгонки хвостовых частей свай по единому уровню тело сваи заполняется бетонной смесью.

Разметка свайного поля

Для разметки свайного поля своими руками следует определить необходимое количество свай. Общую нагрузку не сложно определить, зная габариты и материал (его удельный вес) будущего сооружения. Несущая способность стандартных свай известна, указывается при маркировке, а при необходимости ее можно найти в справочных материалах. Разделив первую величину на вторую и округлив результат в большую сторону для страховки, получаем искомое количество опор.

Разметка свайного поля на участке.

При большом количестве свай их расположение проще предварительно изобразить схематично, корректируя эскиз при необходимости, после чего перенести разметку на участок.

Эскиз свайного поля.

При проектировании свайного поля учитывают, что:

• Расстояние между соседними опорами в любом направлении не должно быть менее 3 м (в противном случае будет наблюдаться провисание обвязки).
• В обязательном порядке сваи устанавливаются по углам сооружения и по его периметру.

На местности разметку производят, устанавливая на месте опор арматуру и соединяя ее шпагатом (исключить провисание). В процессе контролируют расстояние рулеткой и положение разметочных элементов при помощи уровня.
