Отключающие устройства внутридомовых газопроводов. Футляр

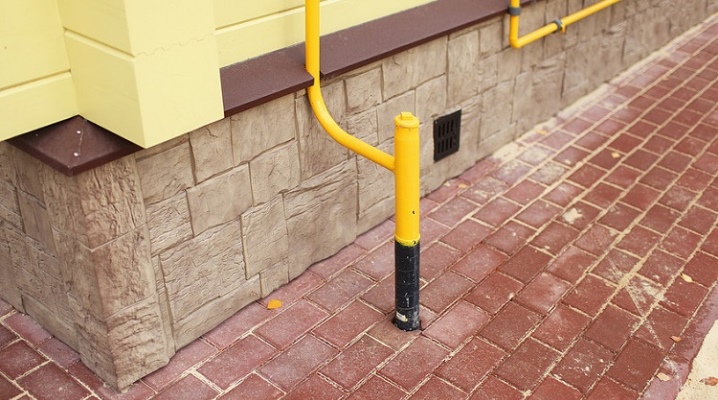

Для того, чтобы вывести подземный газопровод наружного типа в надземное положение непосредственно у здания применяется неразъемное соединение трубы из полиэтилена и стали — цокольный ввод или отвод.

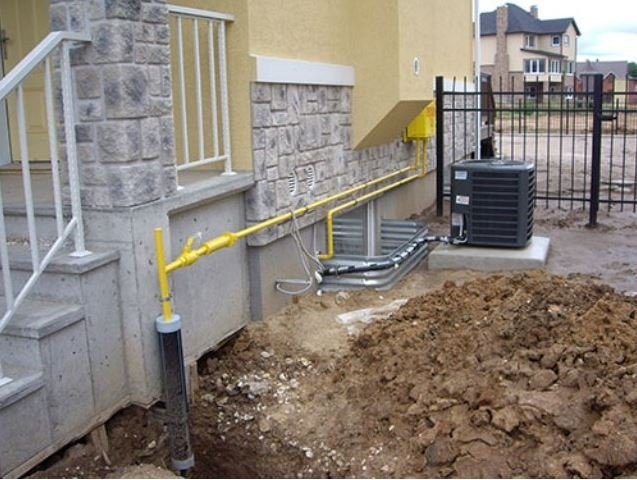

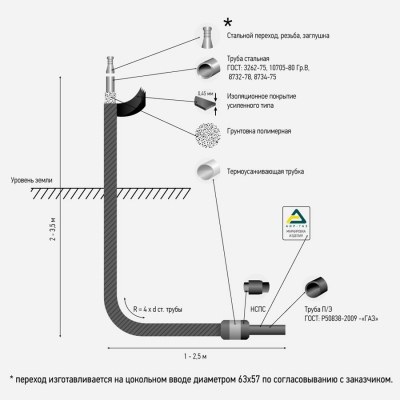

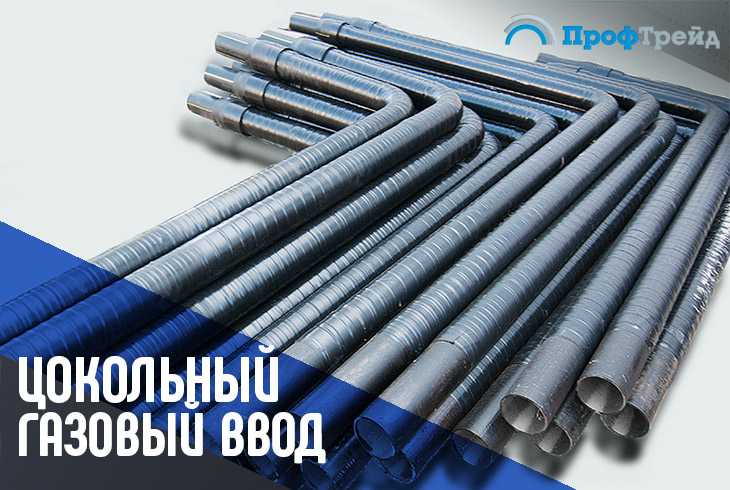

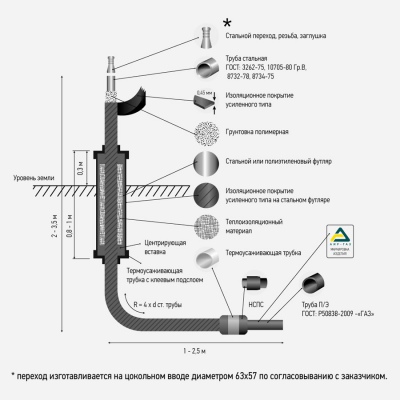

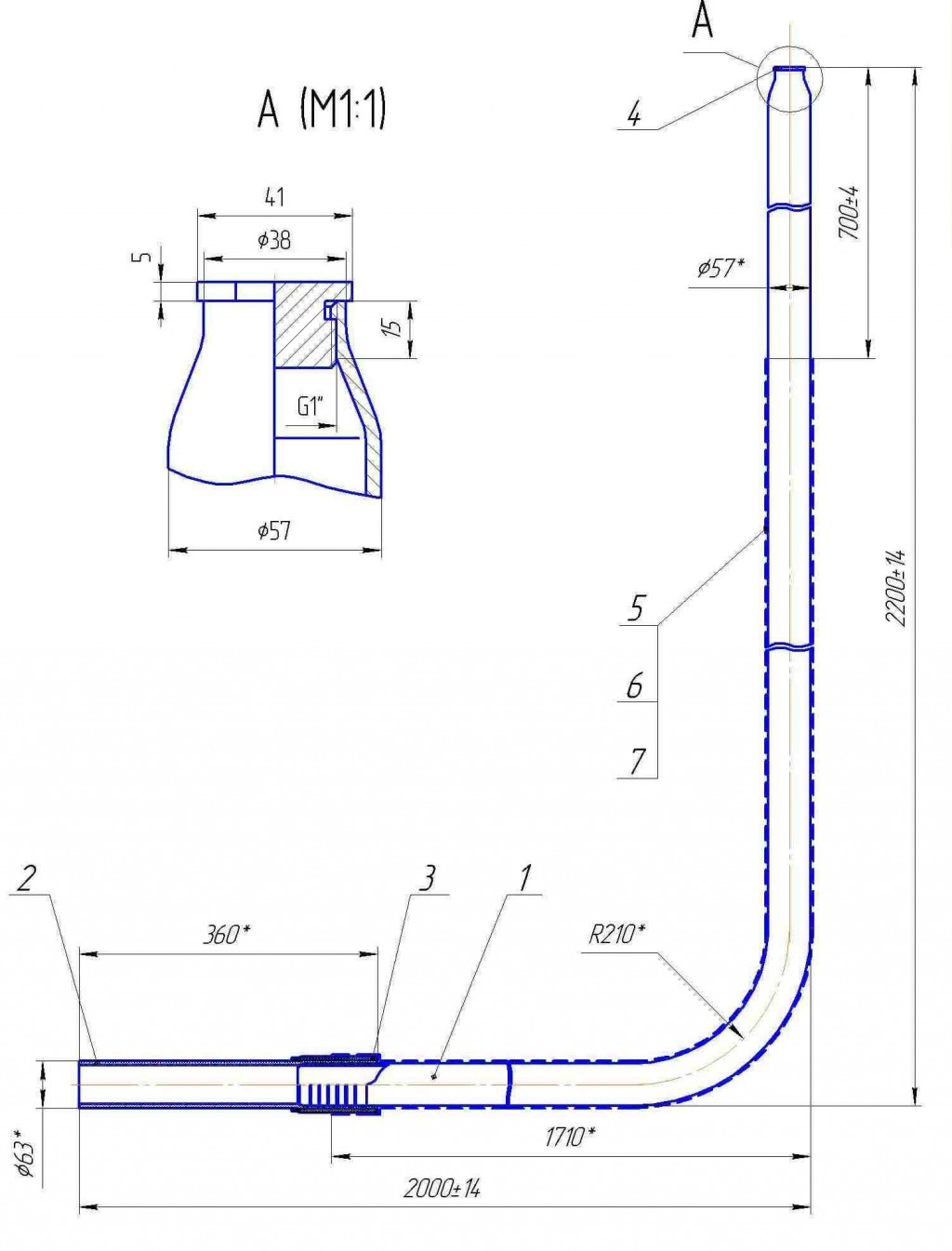

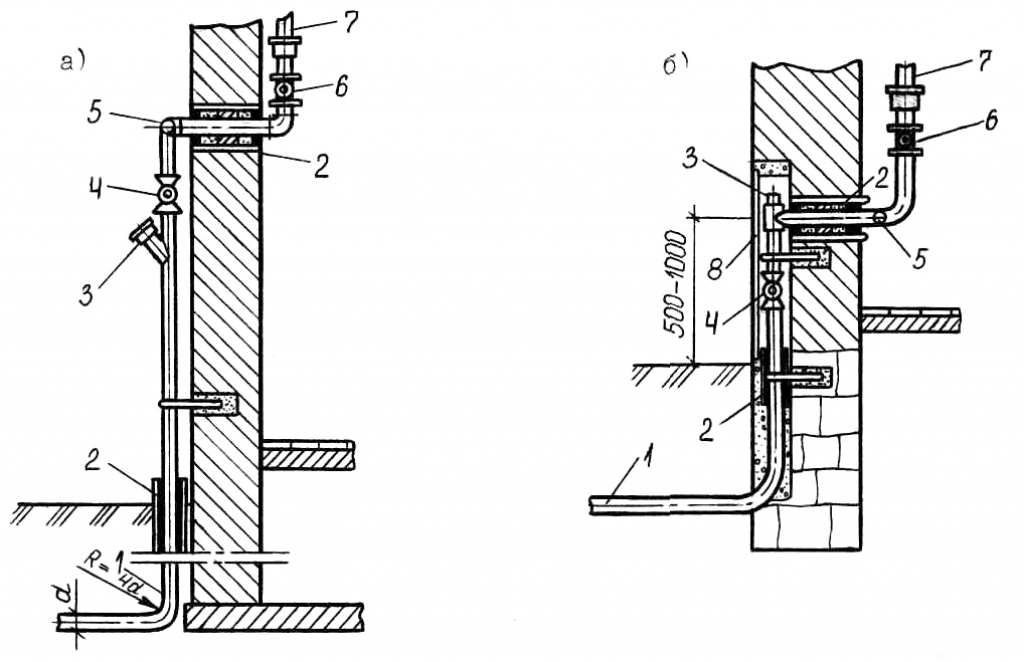

Конструкция цокольного ввода газопровода.

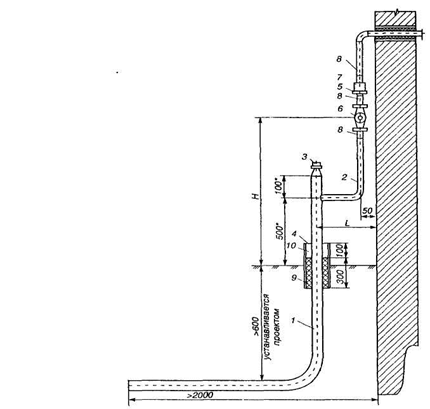

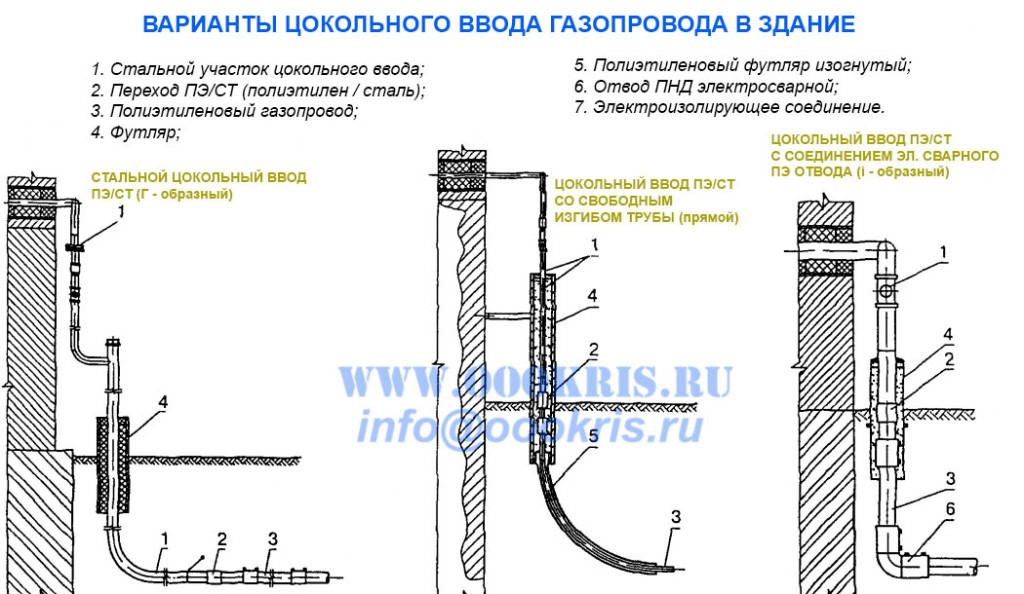

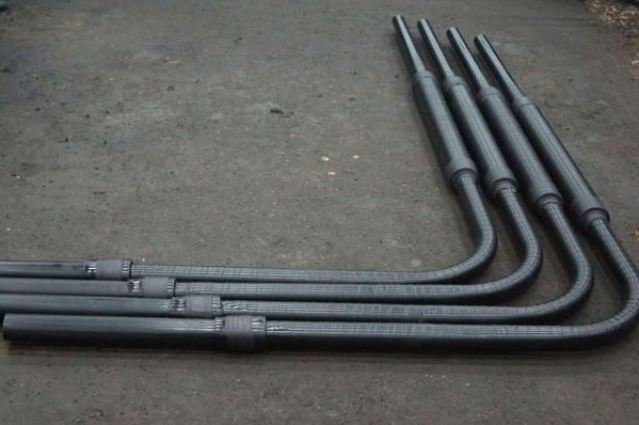

Цокольные вводы изготавливаются: — из металлической изолированной трубы с переходом с полиэтилен-сталь на горизонтальном участке газопровода; — со свободным изгибом полиэтиленовой трубы (рис б); — с прямым участком полиэтиленовый трубы (i-бразный цокольный ввод) для последующей сварки при помощи отвода с закладным нагревателем (рис в). Возможно исполнение торца металлической трубы: — под сварку; — под резьбу. Оригинальная конструкция и технология изготовления цокольных вводов позволит Вам решить проблемы, возникающие при проектировании и строительстве газораспределительных систем: 1. Отпадает необходимость в отделочных работах. 2. Отпадает необходимость в радиографическом контроле и затрат на просветку из-за отсутствия сварного стыка. 3. Идеальная гидроизоляция ввода с футляром обеспечит срок службы не менее расчетного для газопровода. 4. Отпадает необходимость применения ИС за счёт надёжной центровки и электроизоляции (не менее 40 Мом). 5. Эксплуатация до – 40°С наружного воздуха за счёт усиленной теплоизоляции футляра. 6. Возможность использования в районах с сейсмической активностью (коэффициент запаса прочности не менее 3, радиус отвода ЦВ не менее 5 диаметров). 7. Возможность использования в пучинистых грунтах (нижняя часть отвода ЦВ изготавливается из цельнотянутых труб (в бухтах) полиэтилена средней плотности.

Описание

Наименование Размер
32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262) 2м х 1м, 2м х 1,5м, 2м х 2м
40х32 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м, 2м х 1,5м, 2м х 2м
63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м, 2м х 1,5м, 2м х 2м
63х57х25 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2,7м х 1м, 2,7м х 1,5м, 2,7м х 2м
90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м
110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м
160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м
225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м

Функциональность и надёжность — в соответствии с ГОСТ

В зависимости от типа, цокольный газовый ввод может иметь разную форму, однако наиболее востребованная — Г-образное неразрывное соединение металлического и полиэтиленового патрубков с дополнительной защитой. Более сложные варианты исполнения — со свободно изгибаемым полимерным элементом или с прямым, который предназначен для сварки посредством отвода.

Изучите описание в карточке товара. Ознакомьтесь с сертификатами на продукцию. При необходимости задайте уточняющие вопросы менеджеру компании. Каждый переходник будет использован для снабжения газом того или иного объекта, поэтому подвергается проверке на соответствие ГОСТ и Техническим условиям.

ООО «СГК» поставляет комплектующие для газопроводов по Ленобласти и в регионы России. Прямое сотрудничество продавца с производителями — залог того, что вы сможете купить цокольные вводы по выгодной цене, без переплат. Уточните количество необходимых деталей и оформите заказ.

Технические характеристики газовых коммуникаций

Согласно ГОСТ 5542-2014, для газоснабжения жилых домов в коммунальном и индивидуальном строительстве, использования газа в качестве топлива в промышленности, применяют газообразную смесь, основным компонентом которой служит метан. Также в составе газовой смеси имеются тяжелые углеводородные компоненты, диоксид углерода, азот, водные пары, инертные газы и включающие серу реагенты.

Газ горючий природный (ГГП) транспортируют по газопроводам, которые условно делят на следующие категории:

  • I — магистрали высоконапорные от 0,6 МПа (6 бар) до 1,2 МПа (12 бар) для трубопроводов с ГГП и газовых смесей с воздухом, до 1,6 МПа (16 бар) для коммуникаций со сжиженными углеводородными газами (СУГ).
  • II — высоконапорные трубопроводы с параметрами газов от 0,3 до 0,6 МПа (3 — 6 бар).
  • III — средненапорные магистрали с параметрами рабочего тела от 0,05 МПа до 0,3 МПа (0,5 — 3 бар).
  • VI — магистрали низкого давления с напором газа в трубопроводе до 0,05 Мпа (0,5 бар).

Все газопроводные сети разделяют на наружные и внутренние, последние прокладывают в помещениях зданий от переходного цокольного ввода.

По местоположению в населенных пунктах и на промышленных территориях газопроводные сети подразделяют на внутридворовые, внутриуличные, внутриквартальные, межпоселковые, межцеховые.

По типу подаваемого рабочего тела газовые сети используют для транспортировки природного, попутного или сжиженного газов.

По укладке относительно уровня грунта магистрали подразделяют на подземные (подводные) и надземные (надводные).

По выполняемых в газовых сетях функциях газопроводы подразделяют на распределительные (тупикового, смешанного, кольцевого размещения), продувочные, вводные, сбросные, импульсные.

Рис. 2 Физические и химические параметры ГГП по ГОСТ 5542-2014

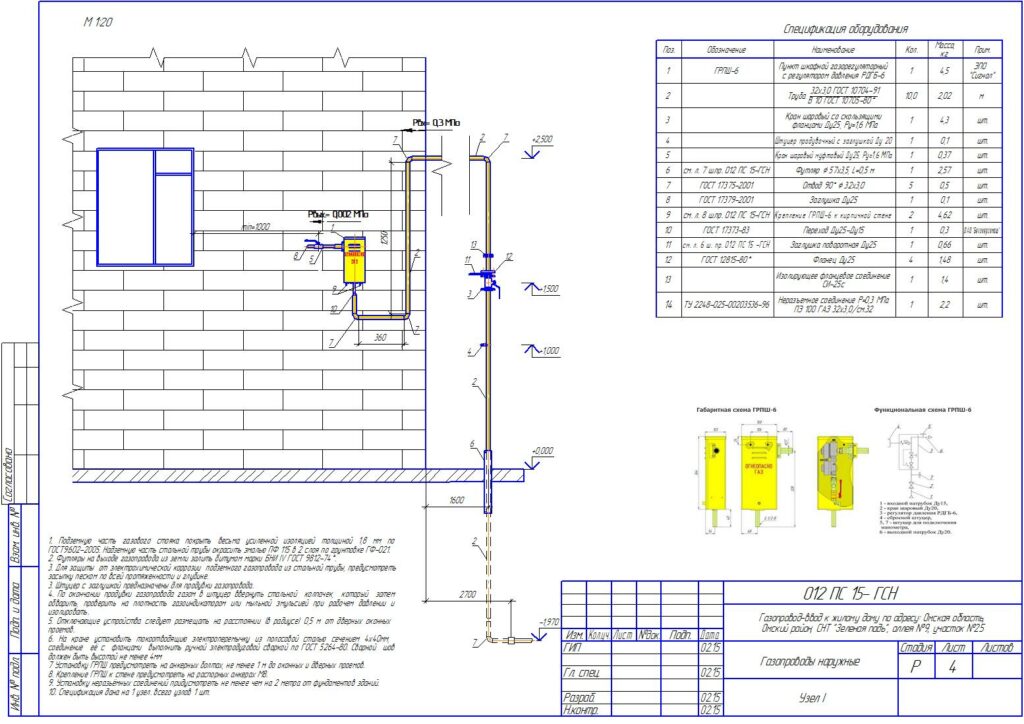

Цокольный ввод

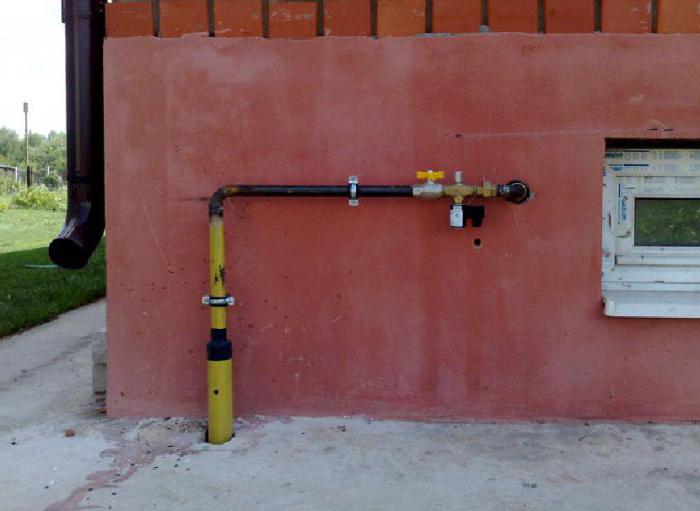

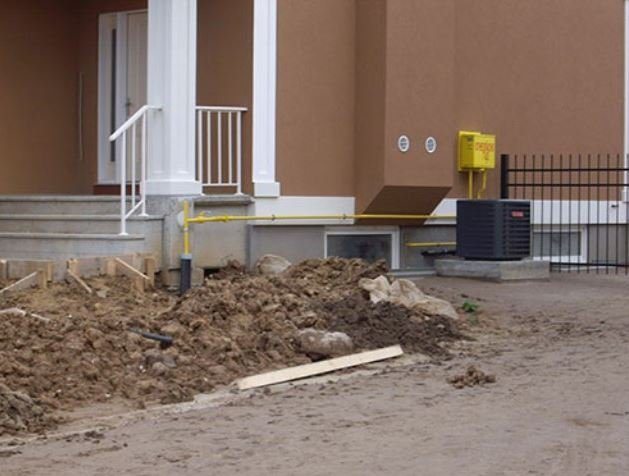

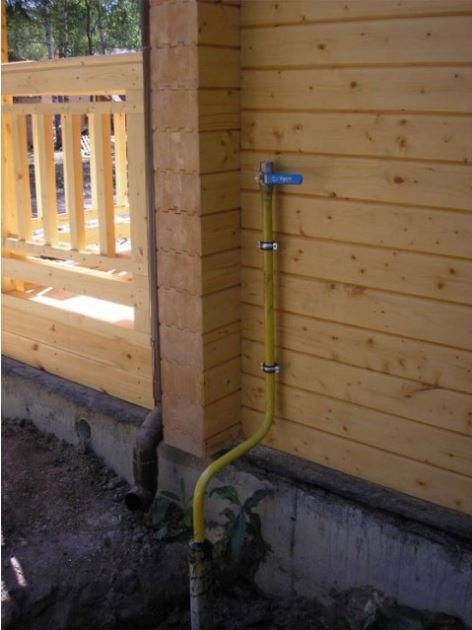

Дальше по плану начинаем монтировать цокольный ввод для того, чтобы по магистрали газ смог попадать уже непосредственно в котельную. Мы разобрали отмостку. Ребята делают туда подкоп. Там можно увидеть магистраль, которая, соответственно, проходит внизу. Мы рассказывали про работу сварщика, когда он трубогибом гнул трубу, вот как раз вот так это выглядит уже на месте.

Заготовка выходит из цоколя. И дальше она при помощи шарового крана будет соединяться с цокольным вводом, который приварен к трубе. Вот такое вот нехитрое соединение. Оно, с одной стороны, простое, с другой стороны, очень надежное. Не исключены такие обстоятельства, как усадка грунта, какие-то движения, бывает, что новый построенный дом может давать усадку. Все эти нюансы как раз нивелирует этот цокольный ввод. То есть он позволяет именно двигаться магистрали вместе с домом. Соответственно, не происходит никаких поломок, утечек и, не дай Бог, обрыва магистрали газа.

Пункты газораспределения

Для того чтобы понизить давление перед тем, как подача газа будет осуществлена потребителям, показатели давления понижаются на один уровень. Из станции газообразное вещество подается отдельному кругу лиц, а для понижения до низких показателей газ передается в специальные пункты. Они находятся в сооружениях, которые обеспечены хорошей вентиляционной системой.

Рекомендуем: Какой краской красить газовую трубу: как правильно красить

Пункт распределения имеет такое устройство:

1. Газ из линии с высоким или средним давлением попадает в фильтры, где осуществляются очистительные процедуры от механической примеси.

2. Далее, газ поступает в регулирующее давление устройство, которое понижает показатели до необходимых

3. Перед тем как регулятор начнет свою работу, клапан, предохраняющий от различных неприятностей, автоматическим образом может перекрыть подачу газа в линию с низким или со средним давлением при условии повышенных показателей.

4. После произведения замеров, необходимо установить технический манометр. Он размещается или до, или после фильтрационного устройства, дабы можно было оценить уровень загрязнения.

5. Регулирующие приборы обеспечиваются обводными линиями для ремонтных работ.

Устройство выхода газопровода из земли без футляра УВГЗ

Предприятие-изготовитель: ОАО «Гипрониигаз»

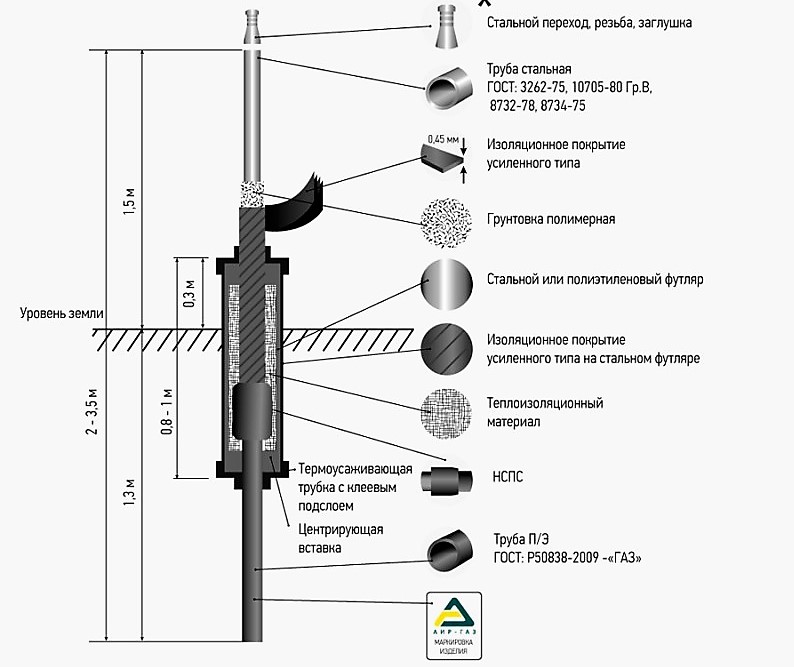

Вертикальное УВГЗ: 1 — стальная труба; 2 — изоляционное покрытие «Технопласт» Рис. УВГЗ с отводом: 1 — горизонтальный стальной патрубок; 2 — вертикальный стальной патрубок; 3 — стальной отвод; 4 — изоляционное покрытие; L1 — длина горизонтального стального патрубка; L2 — длина вертикального стального патрубка; L3 — длина горизонтального участка УВГЗ; L4 — длина вертикального участка УВГЗ

Таблица Вертикальное УВГЗ

Обозначение D x S, мм Вес, кг
УВГЗ-В-Ст__-32 32х3 4
УВГЗ-В-Ст__-42 42х3 6
УВГЗ-В-Ст__-50 50х4 8
УВГЗ-В-Ст__-57 50х3 8
УВГЗ-В-Ст__-73 73х4 13
УВГЗ-В-Ст__-89 89х4,5 17
УВГЗ-В-Ст__-108 108х5 22
УВГЗ-В-Ст__-121 121х5 27
УВГЗ-В-Ст__-140 140х5 33
УВГЗ-В-Ст__-159 159х5 38

Таблица УВГЗ с отводом

Обозначение D x S, мм L1,мм L2,мм L3,мм L4,мм Вес, кг
УВГЗ-О-Ст__-32 32х3 1445 1645 1700 1500 8
УВГЗ-О-Ст__-42 42х3 1430 1630 1700 1500 10
УВГЗ-О-Ст__-48 48х3 1420 1620 1700 1500 11
УВГЗ-О-Ст__-57 57х3 1397 1597 1700 1500 13
УВГЗ-О-Ст__-60 60х3 1394 1594 1500 1700 16
УВГЗ-О-Ст__-89 89х3,5 1336 1536 1500 1700 23
УВГЗ-О-Ст__-108 108х4 1296 1496 1500 1700 32
УВГЗ-О-Ст__-114 114х4 1293 1493 1500 1700 34
УВГЗ-О-Ст__-133 133х4 1243 1443 1500 1700 39
УВГЗ-О-Ст__-159 159х4,5 1196 1396 1500 1700 52

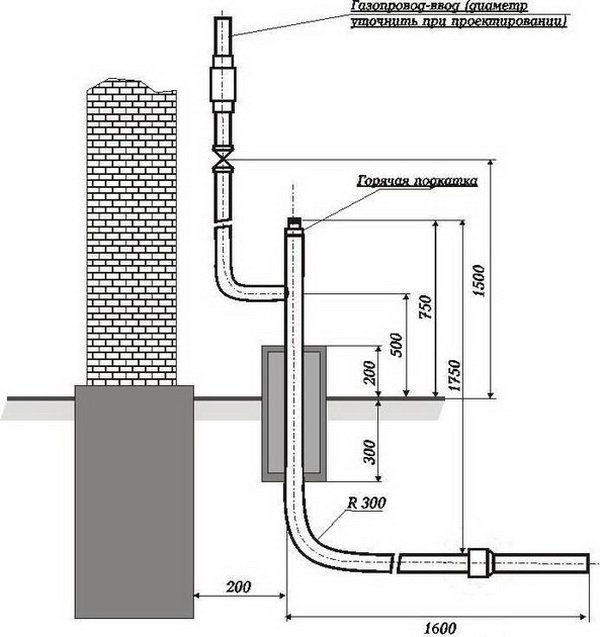

Рис. УВГЗ с вертикальным расположением неразъемного соединения: 1 — неразъемное соединение; 2 — стальной патрубок; 3 — изоляционное покрытие; L1 — длина изоляции; L — длина стального патрубка Рис. УВГЗ с горизонтальным расположением неразъемного соединения: 1 — неразъемное соединение; 2 — горизонтальный стальной патрубок; 3 — вертикальный стальной патрубок; 4 — стальной отвод; 5 — изоляционное покрытие «Технопласт»; L1 — длина горизонтального участка; L — длина горизонтального участка

Таблица Вертикальное расположение неразъемного соединения

Обозначение D x S, мм L1,мм L,мм Вес, кг
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-32/32 32х3 1620 1582 4
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-42/42 42х3 1605 1580 6
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-50/50 50х4 1265 1470 8
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-63/57 57х3 1350 1485 8
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-75/76 76х4 1190 1420 13
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-90/89 89х4,5 1190 1420 17
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-110/108 108х5 1160 1420 22
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-140/121 121х5 1140 1420 27
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-140/140 140х5 1160 1420 33
УВГЗ-ВН-ПЭ __ ГАЗ SDR __/Ст __-160/159 159х5 1160 1420 38

Таблица Горизонтальное расположение неразъемного соединения

Обозначение D x S, мм L1,мм L,мм Вес, кг
до 0,005 МПа до 0,3 МПа до 0,005 МПа до 0,3 МПа до 0,005 МПа до 0,3 МПа
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-32/32 32х3 1000 866 6
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-32/32 32х3 2000 1866 8
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-40/42 42х3 1000 860 9
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-40/42 42х3 2000 1860 12
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-63/57 57х3 1000 757 12
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-63/57 57х3 2000 1757 16
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-90/89 89х4,5 1000 676 25
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-90/89 89х4,5 2000 1676 33
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-110/108 108х5 1000 667 33
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-110/108 108х5 2000 1667 45
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-160/159 159х5 1000 656 52
УВГЗ-Г-ПЭ __ ГАЗ SDR __/Ст __-160/159 159х5 2000 1691 72
