Пристенный дренаж вокруг дома: функции, виды, выбор технологии, материалы.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

• Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
• При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
• При строительстве на болотистой почве.

На какие виды подразделяются дренажные системы?

Поверхностные. Такие системы бывают точечными и линейными.

Точечные располагают в тех местах, где часто скапливается вода:

• под водосточной трубой;
• возле входа в дом.

Устройство линейных систем предполагает прокладывание траншей небольшой глубины по периметру участка.

Подготовительные работы

Выполнение работ подразумевает наличие:

• тачки, уровня, колышков, верёвки, трамбовки, мастерка
• пластиковых колодцев, речного песка крупной фракции;
• лопат, рулетки, болгарки либо ножовки
• дренажных труб (гибких гофрированных либо жёстких перфорированных);
• лотков, решёток, муфт, фитингов, цемента;
• гравия (подойдёт щебень фракции 20-40 миллиметров);
• геотекстиля.

Монтаж дренажной системы на участке нельзя назвать малозатратной и простой процедурой. Сколько времени дренаж будет исправно функционировать, зависит от качества материалов. Поэтому на них экономить не стоит.

Необходимость установки дренажа свайного фундамента

Дренаж в составе свайной конструкции выполняет функцию отвода лишней воды, которая образуется на участке в связи с особенностями климатических условий. Дождевая и талая вода проходит сквозь слои почвы и застаивается под фундаментом.

При строительстве здания нарушается естественный процесс движения воды грунте, поскольку свайная конструкция становится своего рода плотиной на пути подземных вод.

В результате такого нарушения гидрологического режима, повышается уровень грунтовых вод, что приводит к просадкам фундамента и снижению плотности грунта. Исключением является песчаный и щебёночный типы грунта, которые с лёгкостью пропускают воду, препятствуя её накоплению в слоях почвы.

Дренажная конструкция защищает фундамент от отрицательного воздействия влаги, многократно продлевая срок его службы.

Немаловажную роль играет состав грунта, на котором предполагается строительство сооружения. Глиняная почва хорошо задерживает влагу, которая не может пройти дальше, в связи с чем грунт разжижается, что приводит к заметной усадке дома и разрушению строительного материала.

В процессе осадков происходит усиленное увлажнение глиняной почвы и последующее разрушение свайного фундамента. В том случае, если строение располагается на склоне, атмосферные осадки всегда будут стекать со склона в сторону дома, ухудшая качество фундамента.

При постройке дренажной конструкции учитывается глубина и химический состав грунтовых вод, которые интенсивно разрушают свайный фундамент. Содержание в составе агрессивных химикатов ускоряет разрушение фундамента.

Для таких условий необходима установка качественной дренажной системы.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

• Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
• Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
• Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
• Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Основные типы дренажных сооружений

Содержание

• 1 Основные типы дренажных сооружений
  • 1.1 Открытые
  • 1.2 Закрытые
  • 1.3 Засыпные
  • 1.4 Поверхностные
    • 1.4.1 Точечный дренаж
    • 1.4.2 Линейный дренаж
  • 1.5 Глубинные
    • 1.5.1 Пристенный дренаж
    • 1.5.2 Кольцевой дренаж
• 2 Выполняем дренаж самостоятельно
  • 2.1 Лучшее время для изготовления
  • 2.2 Подготовка к установке
  • 2.3 Необходимые инструменты
  • 2.4 Изготовление дренажа

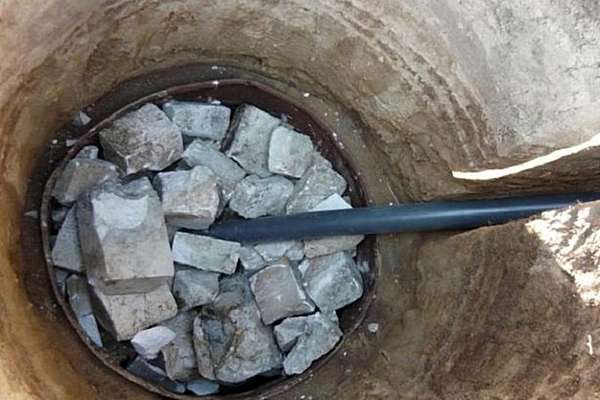

  • 2.5 Изготовление дренажного колодца

Открытые

Траншеи этого типа применяют для отвода поверхностных вод, когда участок, на котором находится строящийся дом, практически не имеет никакого уклона или даже находится в небольшой низине.

После продолжительных дождей к такому дому можно подойти только в резиновых сапогах, не говоря уже про весеннее половодье.

С помощью открытых наземных траншей организуют сбор и отвод поверхностной воды в канализационную систему, специальный сборный колодец или за пределы участка, если это возможно.

Открытые системы просто изготовить, но они портят ландшафт и небезопасны при ходьбе — легко можно споткнуться.

Закрытые

Такой дренаж является более эффективным решением для осушения грунта на значительной глубине — до полутора метров. Представляет собой систему фильтрующих труб, помещенных в пропускающий воду материал: мелкий щебень, гравий, керамзит

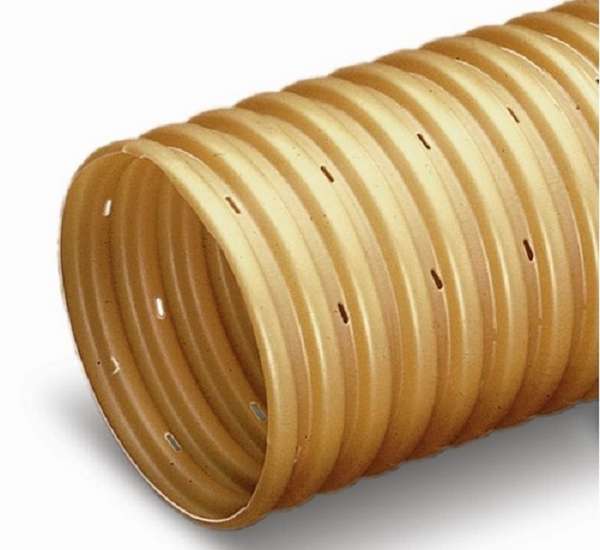

Для этой цели применяют специальные перфорированные трубы с многочисленными отверстиями небольшого диаметра.

Можно использовать и обычные пластиковые канализационные трубы, просверлив отверстия с помощью электродрели. Устройство такой системы намного сложнее и дороже.

Засыпные

Для небольшого участка применяют засыпные дренирующие траншеи. Они с успехом удаляют как поверхностные, так и грунтовые воды.

При этом нет нужды тратиться на покупку труб и сопутствующих аксессуаров (угольники, тройники, решетки и прочее). Канавы роют на глубину от 1 до 1,5 м по периметру дома на некотором отдалении и заполняют их битым кирпичом или щебнем крупных фракций. Сверху лучше покрыть эту засыпку полосой геотекстиля, после чего засыпать землей с укладкой дерна. Правда, их невозможно очистить после заиливания.

Поверхностные

Есть не что иное, как дренаж открытого типа. Он имеет 2 разновидности: точечный и линейный.

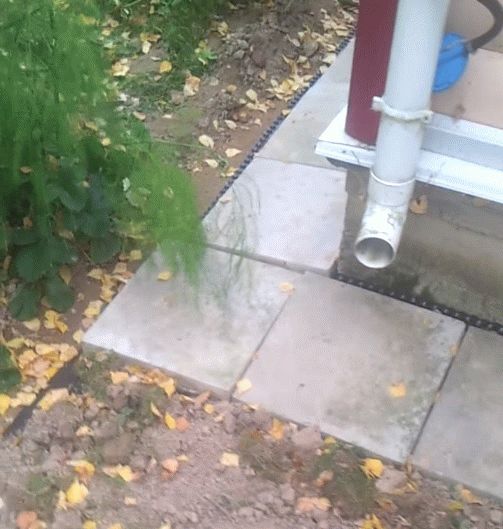

Точечный дренаж

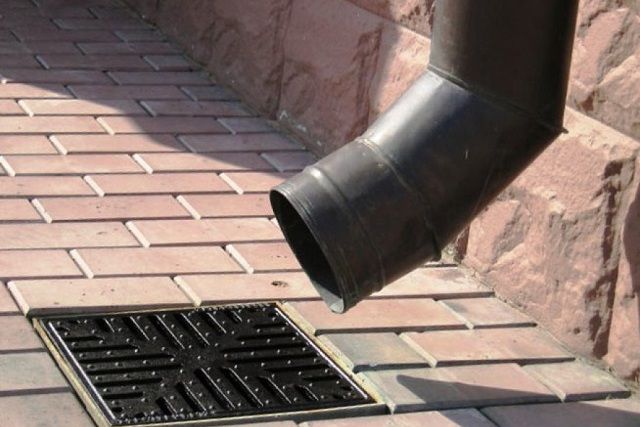

Выполняют для локального отведения воды (из одной точки). Например, от водосточной трубы, от садового душа или поливочного крана.

Если на участке есть место, где часто скапливается вода, избавиться от нее с помощью этого способа наиболее просто. Устройство представляет собой водоприемник, обычно покупной, уложенный заподлицо с поверхностью земли в необходимом месте.

К нему присоединяются бетонные или пластиковые лотки, уложенные с уклоном около 1 градуса в сторону отведения воды. Сверху лотки закрывают металлическими или пластиковыми решетками.

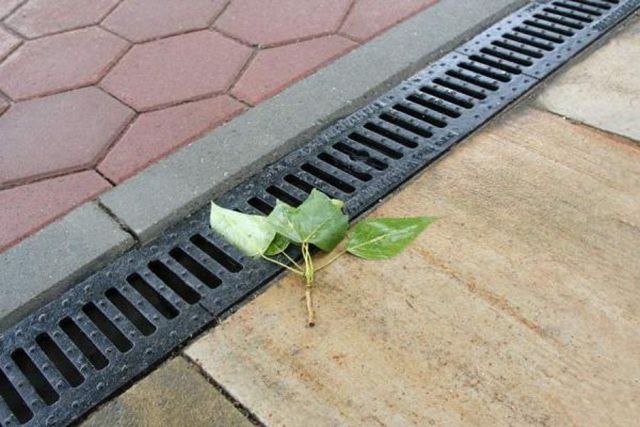

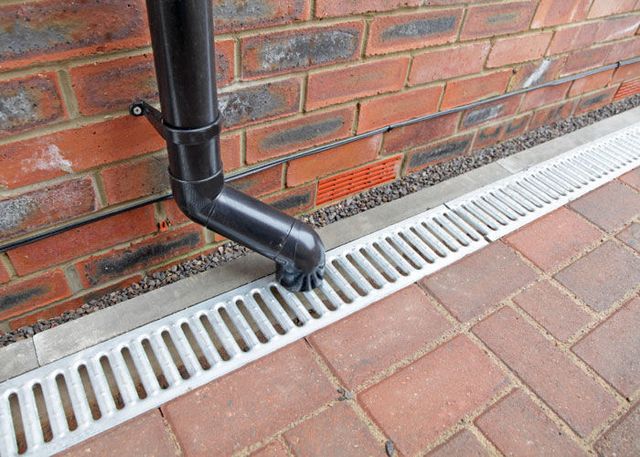

Линейный дренаж

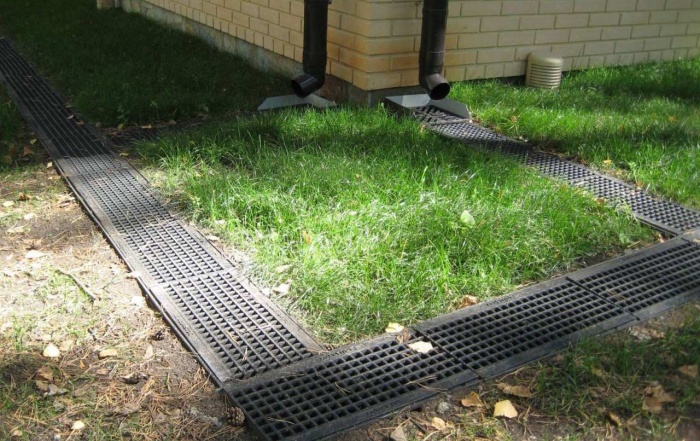

Если несколько точечных приемников объединить в одну общую отводную магистраль, получится линейная дренажная система. Следует напомнить, что точечная и линейная системы отводят только поверхностную воду Конечным пунктом может служить ливневая канализация, приемный отстойник или фильтрующий колодец.

Глубинные

Если дом располагается в низине, или на глубине находится водонепроницаемый глиняный слой, а также при высоком УГВ количество подземной воды будет велико.

При этом следует выполнять глубинный дренаж закрытого типа, устройство которого описано выше. Во избежание засорения дренажных труб, изготавливают ревизионные (прочистные) колодцы такого размера, чтобы в него можно было опустить руку.

Располагать прочистные элементы следует в угловых, Т-образных сопряжениях и через 10–12 метров подземных коммуникаций. По расположению относительно фундамента глубинный дренаж может быть пристенным или кольцевым.

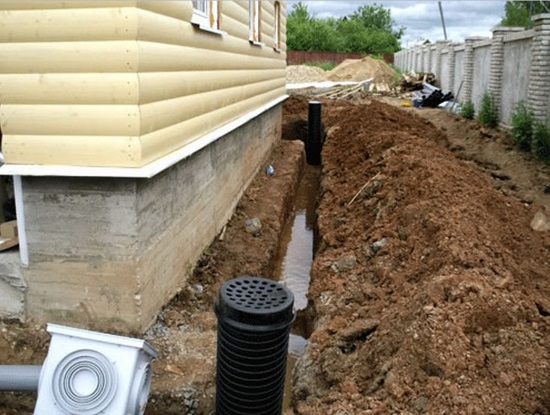

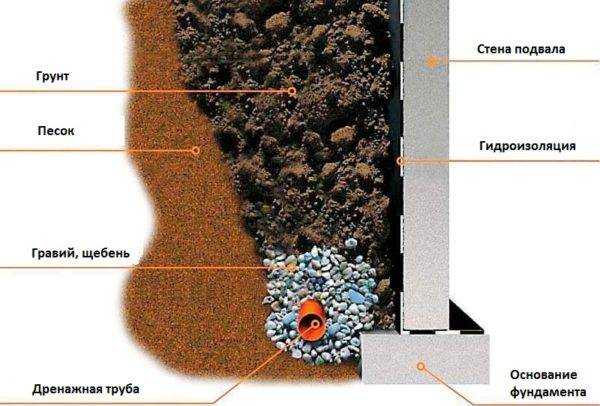

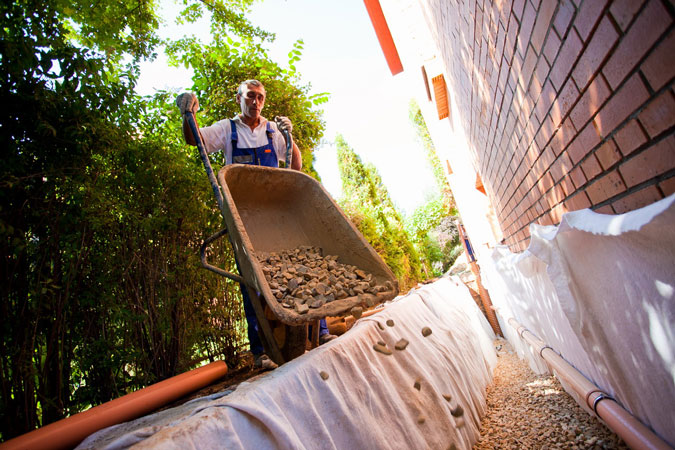

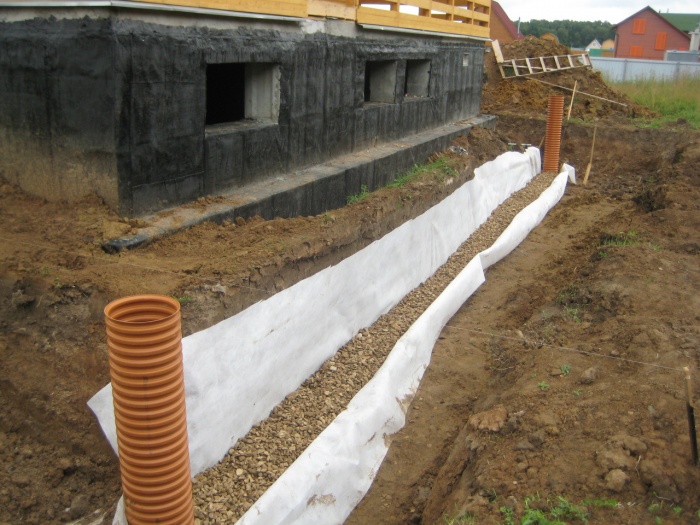

Пристенный дренаж

Устраивают, когда под зданием имеется подвал или цокольное помещение. Траншею роют вплотную к стене ленточного фундамента.

Можно избежать дополнительных земляных работ, если делать это при закладке фундамента. Глубина самой мелкой точки должна быть примерно на 20 см больше глубины подошвы. Трубу кладут внутри дренирующего слоя гравия, мелкого щебня или керамзита, обмотав все геотекстильной тканью.

Выполняя обратную засыпку канавы грунтом, вплотную к боковой поверхности фундамента засыпают слой чистого крупнозернистого речного песка, с послойной утрамбовкой толщиной 25–30 см.

Предварительно следует обмазать фундаментную стену слоем жирной мятой глины (глиняный замок).

Кольцевой дренаж

Выполняют, если подвал в доме отсутствует. В этом случае траншею роют после окончания строительства дома на расстоянии 1,5–3 м от фундамента.

Вывод

Устройство поверхностного, а если нужно, и глубинного водоотвода задача вполне выполнимая, но… если сомневаетесь – то лучше довериться профессионалам. Если вы хотите обезопасить подвальные помещения, фундаменты и так далее, и столкнулись с верховодкой (подземными водами), то в силу сложности задачи и комплексности, рекомендуем выбрать одного подрядчика, который станет отвечать за разработку и установку всей системы водоотвода, в общем.

Это необходимо, так как отдельные работы, сделанные различными подрядчиками, чаще всего, не решают проблему, в общем, а у подрядчика постоянно появляется возможность сказать: «Это не я!». Желательно договориться о гарантии на системы водоотвода не меньше чем на год. Лишь полноценный сезон сможет доказать их работоспособность!

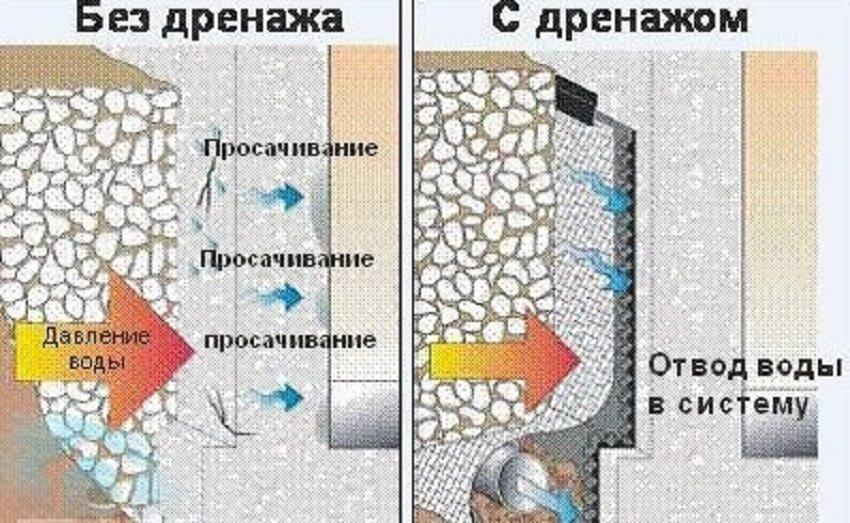

Дренаж охраняет фундамент от воды

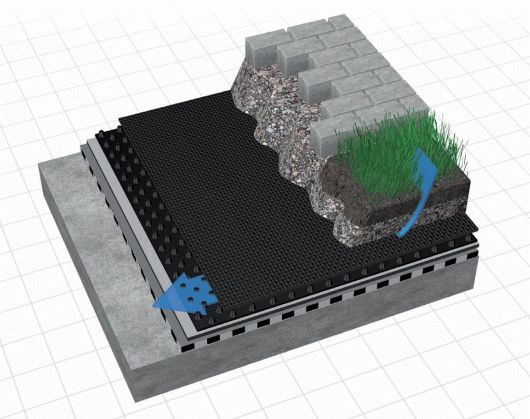

Организация системы дренажа осуществляется с помощью материалов, имеющих высокий уровень просачивания воды. Это может быть щебень особенной фракции. Именно в него производят закладку труб системы дренажа, а также дождевой канализации.

Дренажная система на участке для отвода воды

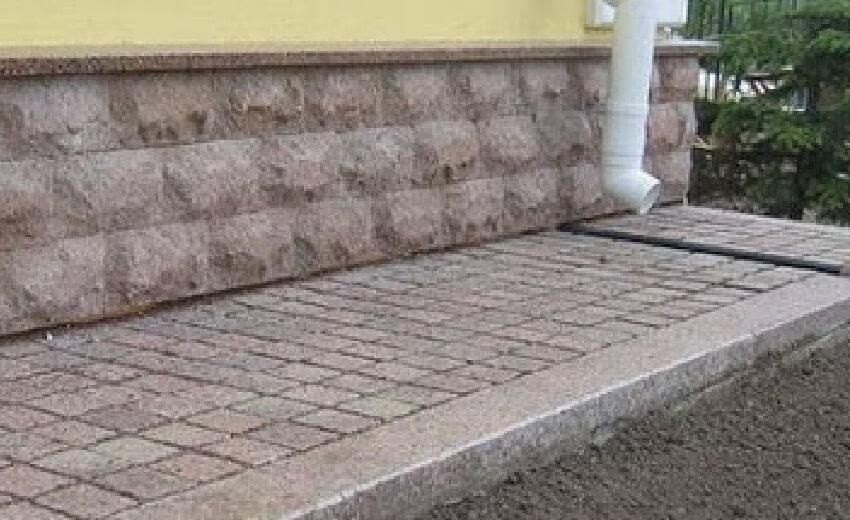

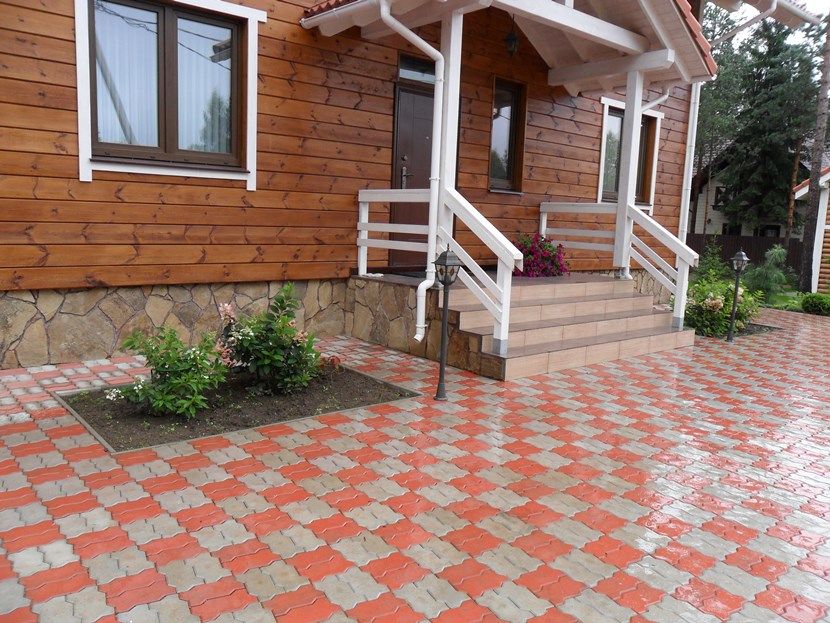

Самой важной составляющей этой системы считается отмостка, окружающая фундамент здания по периметру.

Эффективность такого строительного приема напрямую зависит от правильного выбора ширины отмостки и градуса ее наклона. При этом в ней не должно быть никаких трещин и пустот.

Как отвести от фундамента талые и ливневые воды

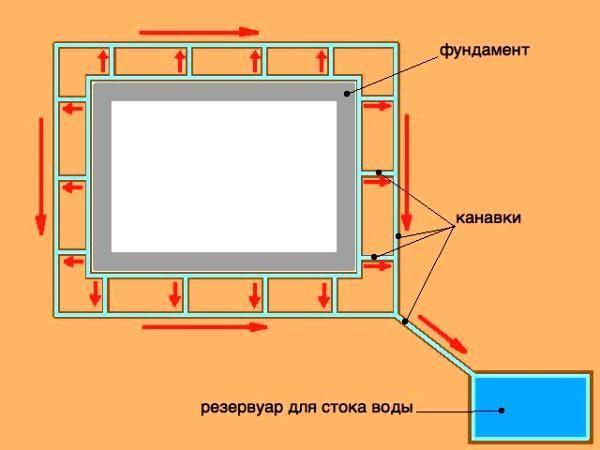

Чтобы защитить фундамент дома от дождевых и талых вод можно применить отмостку. Отвод воды можно осуществить путём установки вдоль отмостки поверхностных дренажных лотков. Стоит помнить, что в весенний период лотки очень быстро забьются, ведь талая вода будет беспрепятственно бежать по замерзшей земле, не впитываясь в неё.

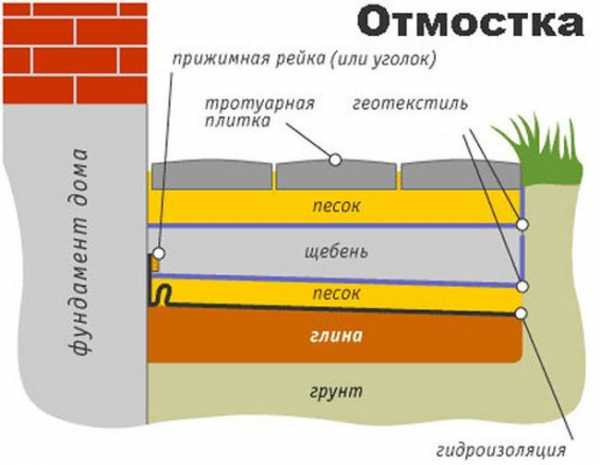

Устройство отмостки фундамента

Кроме того, ночью температура понизится, вода замёрзнет, её отвод будет невозможен, а лотки станут бесполезны. Использовать устройство из лотков целесообразней в летний период: ливневые воды будут беспрепятственно попадать с газонов прямо в дренажное устройство. Кроме того, можно своими руками отвести воду практически бесплатно и более эффективно. Этот способ называется создание водоразделов и ландшафтное моделирование.

Для создания водораздела потребуется лишь лопата, грабли и тачка для перевозки земли. Прежде всего, рассчитываются параметры водораздела: форма, длина и ширина. Прямая водораздельная черта проводится на больших территориях: возле частного дома, коттеджа, автостоянки.

Объекты небольших размеров ограничиваются водоразделом в форме дуги, на расстоянии около четырёх метров от начала фундамента. При этом водоотвод осуществляется в кювет или специальный дренажный колодец.

Чтобы отвод воды происходил естественным путём, необходимо делать глубину водораздела выше дна кювета и ниже уровня отмостки на 20 см.

После разметки водоразделов можно приступить к их созданию.

Какими системами дренажных сооружений можно воспользоваться

Схема дренажа вокруг дома предполагает первоначальное ознакомление с тем, как глубоко залегают пласты грунтовых вод, и гидрогеологическими характеристиками участка в целом. Исходя из полученных сведений, подбирается определенный тип обустройства. Их различают по различным параметрам.

По глубине залегания:

• глубинным. Применяется в случаях, когда приходится иметь дело с большими объемами грунтовых вод, что, как правило, характерно для участков, находящихся в низинах с глинистыми почвами;
• поверхностным.

Поверхностный дренаж вокруг дома применяется только для отведения дождевой и талой воды, его не используют, когда необходимо решать проблему подтопления, порожденную грунтовыми водами. По сути, можно говорить о ливневой канализации (ливневке), различая три разновидности:

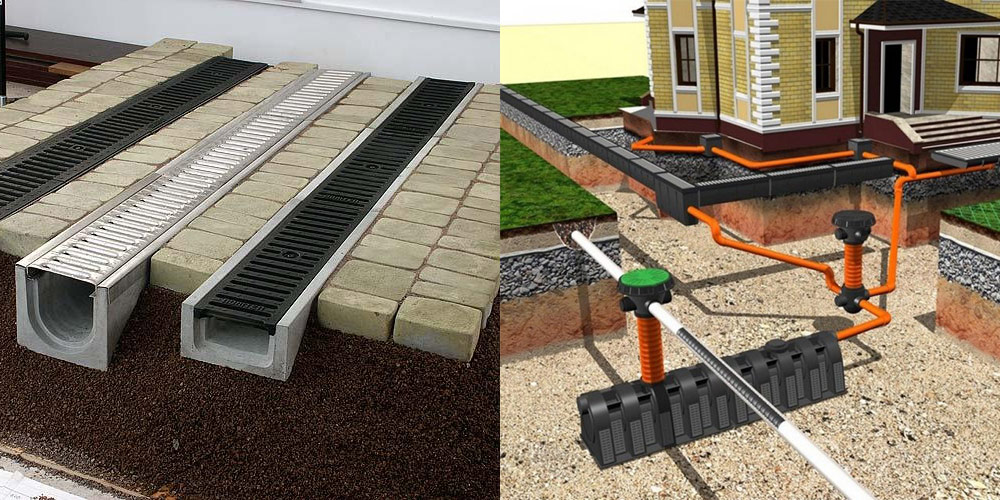

• линейную. Проложенные канавы, по обыкновению, прямоугольной формы, перекрытые решетками, позволяют отвести талые и дождевые воды от дома и со всего участка к дренажному колодцу;
• точечную. Вода, скапливающаяся в определенных точках (под водостоком, у поливочного крана), быстро отводится по дренажной трубе;

Обратите внимание! Во избежание засорения точечная конструкция прикрывается металлической решеткой, отдельные трубы соединяются с основной магистралью, ведущей в направлении дренажного колодца.

• комбинированную, сочетающей элементы линейного и точечного дренирования.

Засыпную дренажную систему устроить достаточно просто — нужно уложить в траншеи трубы и засыпать их камнями или щебнем

По способу обустройства принято говорить о дренаже:

• закрытом. По территории участка в траншеях прокладываются перфорированные трубы, собирающие и отводящие от построек воду. Скрытая система справляется с водоотводом на высокой скорости, не нарушает эстетического впечатления от участка. В то же время такой вариант обустройства достаточно затратен, и не позволяет быстро определиться, где проводить ремонтные работы, если что-то пойдет не так, как надо.
• засыпном. Проложенные траншеи забутовывают, используя геотекстиль и крупный щебень или битый кирпич. Сооружение прослужит долго, затраты при прокладке будут невелики, но пропускная способность окажется невысокой и доступ для ремонта – затруднен. Таким способом пользуются при небольших размерах участка и невозможности (нецелесообразности) открытой прокладки;
• открытом. Канавы, у которых примерно полуметровая ширины и глубина дренажа, прокапываются быстро, но требуют укрепления. Наличие скоса под углом в 30º обеспечивает беспрепятственное поступление стекающей влаги, а уклоном в сторону водозабора, в качестве которого используют сливной колодец или главную водозаборную траншею достигается перемещение самотеком. Внешний вид участка вряд ли можно назвать привлекательным, хотя возможно декорирование вязанками хвороста и цветным щебнем. Установив лотки и защитные решетки, можно значительно продлить срок эксплуатации системы и сделать ее более безопасной.

Исходя из способа водоотведения, принятому при открытом типе конструкции, выделяют:

• вертикальный (именуется также пристенным, так как влага отводится от самого фундамента постройки). При расположении в углах траншей вертикальных колодцев откачку излишков из них ведут принудительно;
• горизонтальный. В траншею укладывается труба с проложенным внутри специальным фильтрующим материалом. Применяется, как правило, при дренировании дачных домиков небольшого размера;
• комбинированный, сочетающий вертикальное и горизонтальное водоотведение.

Пристенный дренаж способствует отведению влаги от самого фундамента, это наилучший вариант при наличии цокольного этажа или глубокого подвала

По расположению относительно водоупора принято говорить о типе несовершенном и совершенном. В первом случае система размещается выше, принимая влагу, проникающую со всех сторон в трубу сквозь прикрывающий ее подсыпанный песок. При втором варианте расположение на водоупоре позволяет принимать влагу, поступающую с боков и сверху. Эти стороны оборудуются подушкой из песка и щебня.

В зависимости от назначения, устройства и особенностей контура дренаж может быть проложен одним из методов:

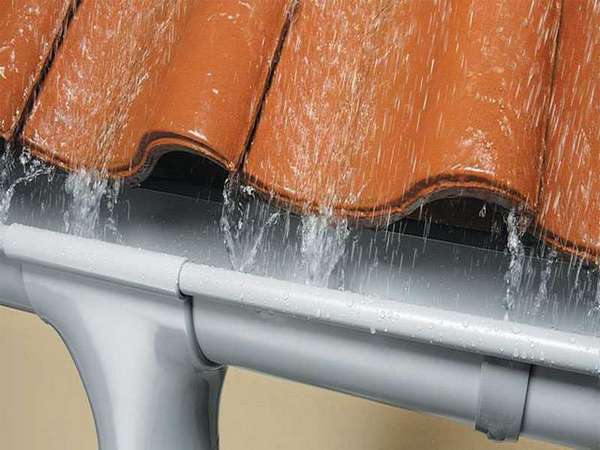

Основные понятия ливневой канализации

Устройство ливневых канализаций в частном доме является залогом благоустроенного и комфортного участка и защитой здания от подтопления. О закладке ливневой канализации нужно задуматься еще при составлении проекта здания. Но это не значит, что нельзя устроить дренажную систему в уже благоустроенном приусадебном участке.

Важно помнить, что обеспечить надежное и своевременное возможно только при грамотном подходе к проектированию и монтажу ливневой канализации.

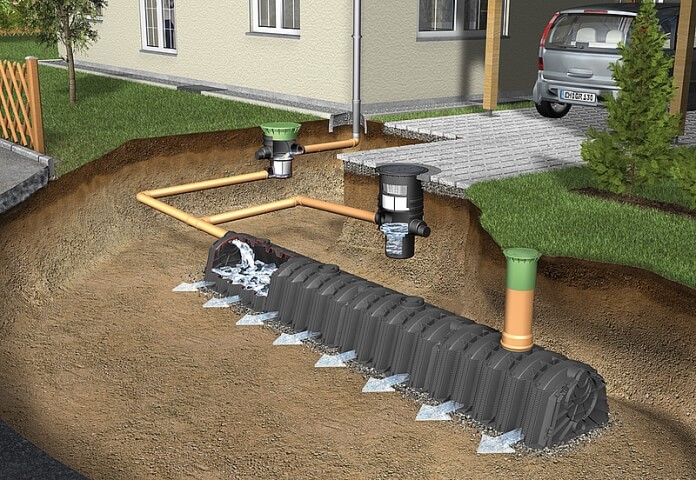

Ливневая канализация, которую еще называют «ливневкой», представляет собой систему труб и колодцев, предназначенных для сбора и последующего .

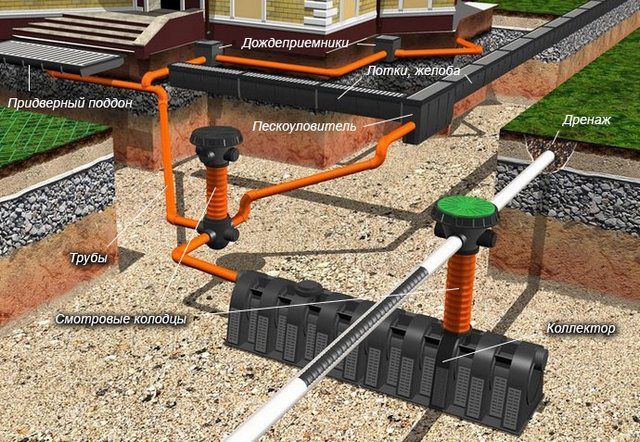

Отвод состоит из следующих элементов:

• сборно-распределительного ;
• пескоотделителя;
• специального отделителя для бензина и масел;
• сорбционного блока;
• колодца для проведения отбора проб.

Основное назначение ливневых канализаций

Главная функция такой дренажной системы состоит в заборе и отведении воды, талой и дождевой, с участка посредством специальных приспособлений, среди которых есть:

• дождеприемник;
• дренажные желоба;
• водостоки.

Кроме сбора воды, такая канализация производит очистку ее от вредных примесей и песка. Это обеспечивается благодаря специальным уловителям. Делается это для того, чтобы попадающая в канализационную систему вода оставалась чистой.

Благодаря ливневой канализации обеспечивается отвод воды в глубинную дренажную систему, устройство которой на участке обязательно. Если этого не сделать, то вся собранная вода будет отводиться за пределы участка.

Кроме основных функций, ливневая канализационная система обеспечивает прочность и долговечность всего здания. И это даже несмотря на то, что ливневка входит в категорию поверхностных дренажных систем. Большое количество воды, попадая в грунт, приводит к просадке и подвижности фундамента дома, что способствует образованию трещин и медленному разрушению всего строения.

Если произвести правильный расчет канализации, то можно значительно снизить расходы на укрепление основания здания, обеспечив при этом прочность дома в целом.

Виды ливневой канализации

На стадии проектирования и при проведении расчетов ливневой канализации необходимо учитывать огромное количество факторов, начиная от геологических условий на участке и планируемого количества стоков и заканчивая финансовыми возможностями. Устройство такой канализации должно выполняться в соответствии с нормативными документами.

Ливневая канализация делится на несколько типов. Различают канализационную систему:

• открытую;
• закрытую;
• смешанную.

Открытая система признана самой простой по отношению к проектированию и монтажу. Она состоит из неглубоких лотков, по которым стекает вода с дорожек, отмостки вокруг дома и открытых участков. Устройство такой системы не подразумевает соединения с канализационным коллектором. К тому же она осуществляет отвод воды с участка к газону и клумбам. Для ее изготовления можно использовать железобетонные, полимербетонные или пластиковые лотки, которые необходимо углубить в грунт, после чего укрепить цементным раствором. Поверх желобов кладутся специальные решетки, позволяющие пользоваться дорожками, не боясь споткнуться о них. Как правило, именно поверхностный водоотвод пользуется большой популярностью при .

Ливневка закрытого типа имеет более сложную конструкцию, поэтому ее обслуживание требует затрат. Такая система предназначена для больших участков, расположенных в городах с высокой плотностью застройки. Ее отличие от других систем заключается в наличии подземных трубопроводов, по которым происходит отвод воды через оборудованный специальным фильтром ливневый колодец, откуда она поступает в центральный канализационный коллектор.

Закрытая ливневая система бывает двух видов:

• самотечной;
• принудительной.

В последнем варианте на дренажного колодца устанавливается насос. Устройство глубинного водоотвода требует определенных знаний и значительной суммы денег.

В конструкцию канализации смешанного типа входят элементы двух других систем. Одну часть пути вода проходит через лотки и только потом попадает в трубы, проложенные под землей, откуда ее путь продолжается до канализации. Наиболее часто встречаются самотечные виды такой системы. Исключение составляют лишь низменные участки, на которых без принудительной откачки никак не обойтись. Смешанная ливневка идеально подходит для участков значительных размеров. Также она используется в тех случаях, когда требуется сократить расходы на для отвода дождевой воды с загородного участка.

Самой главной частью ливневки является трубопровод, в который попадают не только стоки дождевой воды с поверхностного слоя участка, но и вся талая и дождевая вода, которая собирается на крыше дома. Более того, в трубопровод стекается вода из дождеприемников и решеток поливальной системы.

Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания. Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка. А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций. Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

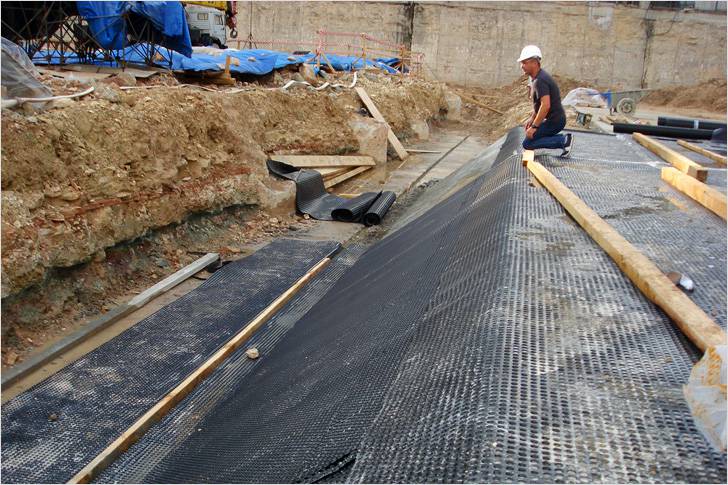

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Виды дренажа для частного дома

Дренаж фундамента дома своими руками делают двух видов: поверхностный и глубинный. Первый из них необходим для отвода воды после таяния снега и дождя с поверхности почвы или отмостки. Конструктивно — это обычная ливневка. Вода в нее собирается по отмостке фундамента, который имеет небольшой наклон от стены дома в направлении сточной трубы. Размер ливневки зависит от максимального уровня осадков в данной местности и площади крыши, собирающей воду.

Дренаж фундамента схема

Для защиты же от грунтовой воды нужно оборудовать глубинную дренажную систему. Причем она должна располагаться как можно ниже, в идеале — ниже подошвы фундамента.

Схема дренажа фундамента дома

Ради экономии средств и времени, некоторые неопытные застройщики объединяют сточную и дренажную систему, организовав слив водостоков крыши в дренажную трубу. Делать этого не следует ни в коем случае, поскольку во время дождя дренажная труба не успевает отводить водосточные воды, и они через перфорацию активно проникают в почву, вызывая заболачивание вокруг дренажа. Если отводить дождевую воду некуда, можно сливать ее прямо в дренажную накопительную емкость, но обязательно через свою собственную отдельную трубу.

Само устройство дренажа сильно зависит от вида почвы. Так для песчаной почвы с высоким глинистым горизонтом, залегающим выше подошвы фундамента, дренаж должен проходить на месте соединения глинистого и песчаного горизонтов. Тяжелый глинистый грунт плохо пропускает воду и для определения глубины проникновения воды придется выкопать разведочный шурф. На сильно заболоченных землях может понадобиться создание локального водораздела из водонепроницаемой пленки или даже бетонной перегородки в земле.

Устройство дренажа вокруг дома и поверхностного водоотвода

Дренаж вокруг дома предотвращает подъем грунтовой воды, отводя ее от фундамента и тем самым защищая его от разрушения.

Система поверхностного водоотвода (ливневая канализация) собирает воду, стекающую с крыши по водостокам, с фасада по отмостке, а также от дорожек, заездов и площадок для автомобилей. За год только с крыши загородного дома стекает до 100м 3 дождевой и талой воды. Если ее не собирать, то вокруг дома образуются лужи, а в минусовые температуры – скользкие наледи. Кроме этого, заводнение и морозное пучение повреждают фундамент дома. Площадь поперечного сечения водосточных труб определяется из расчёта 1,5см 2 на 1м 2 ската кровли.

Устройство дренажа вокруг дома включает следующие основные этапы: 1) формирование утрамбованного дренирующего пласта из гранитного щебня под фундаментом дома толщиной ≥100мм; 2) укладка гофрированных дренажных труб (дрен) d110мм из ПНД (полиэтилена низкого давления) в геотекстиле ниже уровня фундамента под будущей отмосткой с формированием уклона; 3) установка дренажных колодцев на каждом втором повороте системы для технического обслуживания подводящих и отводящих отрезков дренажных труб, например, промывка просвета струей воды из шланга в случае засорения; 4) обратная засыпка дренажной трубы щебнем.

Система поверхностного водоотвода бывает следующих видов: 1) открытая система — линейный поверхностный водоотвод, состоящий из дождеприемников (ливнеприемников), пескоуловителей, лотков (желобов), которые монтируются по краю отмостки; 2) скрытая система (монтируется под отмосткой) — точечный водоотвод, состоящий из воронок, труб, тройников, отводов; 3) комбинированная система (рекомендуемая) — точечный водоотвод собирает дождевую и талую воду с крыши, а поверхностный – с фасада и отмостки.

С помощью воронки отфильтровывается крупный мусор и обслуживается ливневая канализация. Под воронкой для сбора воды с крыши находится муфта под трубу 110. Повороты и разветвления трубопровода делаются при помощи гибких отводов и тройников. Для избежания вмятостей и повреждений трубы точечной ливневой канализации, грунт под трубой тщательно утрамбовывается.

Категорически запрещается выводить дождевую воду в дренажную трубу, т.к. увеличивается вероятность подтопления фундамента или цокольного этажа дома. Дренажную систему и ливневую канализацию укладывают параллельно и под одним углом – около 5мм/м. Если монтируются системы водоотведения от цокольного этажа, то дренаж располагается намного ниже ливневой канализации.

Обе системы соединяются в коллекторном колодце, который снабжен обратным клапаном, предотвращающий попадание воды обратно в дренажную систему.

Далее вода из коллекторного колодца отводится в канаву, водоем. Если нет возможности отвести воду естественным путем с помощью разуклонки, тогда устанавливают насосную систему.

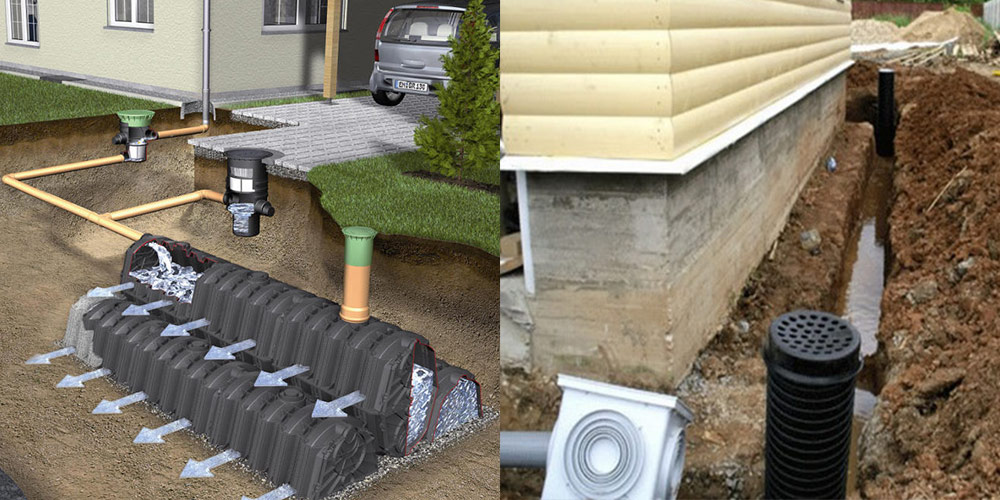

Если грунты на участки водонасыщенные и не позволяют сразу принять большой объем дождевой и талой воды, тогда устанавливают дренажные инфильтрационные тоннели, представляющие собой модульные пластиковые конструкции с большой аккумулирующей способностью – в 3 раза лучше дренажной системы, устраиваемой с использованием песка и гравия. Каждая секция рассчитана на прием около 300л воды и заменяет дренажную трубу длиной 36м или гравий весом 800кг.

Монтаж дренажа и поверхностного водоотвода осуществляется параллельно друг с другом и в комплексе с устройством утепленной отмостки вокруг дома.

Основные виды дренажной системы

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Каждый вид имеет свою особенность и назначение. Часто одновременно выполняют несколько видов дренажа, при этом поверхностный отводит дождевую воду с крыши здания, а пристенный дренаж отводит грунтовые воды от основания фундамента.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Существует система т. н. фундамент дренаж лайт, применяемая для защиты подвальных помещений от подземных вод в глинистых грунтах. Обычно она используется для неэксплуатируемых подвальных помещений.

Как оборудовать подземный дренаж

Если у дома предусмотрен цокольный этаж, сразу нужно спроектировать ливневую систему. Для дренажа вокруг дома надо вырыть траншею до 20 см глубиной. На дно насыпать 5 см песка, на который уложить полосу геотекстиля шириной 2 м, чтобы предотвратить заиливание дренажной системы.

Засыпаем траншею гравием толщиной 10 см, который служит подушкой для дренажных труб или дрен (трубы с дырочками). Труба должна быть диаметром 9-16 см и иметь постоянный наклон 4 градуса. Сверху её засыпают гравием, укрывают геотекстилем, на который после слоя песка укладывают грунт.

В системе устанавливаются дренажные колодцы для технического обслуживания, которые предусмотрены на изгибах дренажной трубы. Их собирают из бетонных колец, имеющих диаметр 400 и 700 мм.

Вода из дренажных труб собирается в коллекторном колодце, куда также сбрасывается вода поверхностного водоотвода. Он снабжён обратным клапаном, закрывающим поступление воды обратно в систему. Воду из общего колодца выкачивают в общую ливневую канализацию, открытый водоём, или она постепенно впитывается через дренажное поле (слой щебня) в почву.

Отвод грунтовых вод от фундамента, т. е. обустройство глубинного или поверхностного дренажа, – работа, которую желательно доверять только профессионалам. Комплексность и сложность задач предполагает выбор одного подрядчика, способного отвечать как за разработку, так в целом и за монтаж и наладку всей системы.

Видео про дренажные работы

Дренаж фундамента: разновидности и особенности

• открытый – создание канав;
• закрытый – прокладывание дренажных труб;
• равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Схема открытого и закрытого водопроемника

• выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
• подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:

1. Труба, отвечающая за отвод воды, должна быть наклонена в сторону наклона естественного стока, или в сторону дренажного колодца.
2. Дно траншеи плотно застилается щебнем либо песком.
3. Трубы необходимо обернуть фильтрованным материалом, а после непосредственной укладки в траншею – засыпать их материалом, который в дальнейшем будут водонесущим слоем.
4. Совершив укладку, все канавы необходимо засыпать грунтом и уложить дёрн.
5. После обертывания труб специальным материалом, их укладывают на дно и присыпают материалом, который в дальнейшем будет играть роль водонесущего слоя.

Схема укладки закрытого дренажа

Теперь канаву присыпают грунтом и укладывают на место снятый дерн.

Обслуживание дренажной системы, чистка

Обслуживание заключается в осмотре и чистке системы. Регулярный осмотр поможет выявить мелкие неисправности.

Основные методы обслуживания систем осушения и дренирования:

Видео: чистка дренажного колодца дренажным насосом

Смотровым колодцам требуется регулярная чистка. Они должны всегда быть закрыты. Очистку труб от мусора выполняют гидравлическим методом с помощью высокого давления. Механическая чистка скребками или ершами недопустима.

Чтобы система отвода воды с участка работала как можно эффективнее и дольше, необходимо уделять внимание её обслуживанию и ремонту

Вид дренажной системы определяется по особенностям конкретного участка. Каждый хозяин выбирает наиболее приемлемый ему вариант. Укладку дренажа можно выполнить самостоятельно, с проведением необходимых расчётов, соблюдением санитарных норм и правил и рекомендаций специалистов. При правильной эксплуатации система может работать более 50 лет.

Советы специалистов

Несколько полезных советов от профессионалов.

Какой выбрать материал для засыпки

• Какой выбрать песок?

Нельзя использовать для систем осушения самый дешевый строительный песок (ПГС). В нем часто присутствуют мелкие камешки, и даже куски глины. Воде через такую прослойку проходить будет очень сложно. Так же не рекомендуется карьерный сеяный песок.

Оптимальный вариант дренажной засыпки – чистый речной или карьерный мытый. Стоимость его – в районе 600-700руб/м3.

• Разновидности щебня

Щебень может быть известняковым , гравийным и гранитным. Гранитный самый лучший вариант, но и самый дорогой. Неплохо справляется с дренированием мытый гравий. Эта разновидность гравийного щебня. Он дешевле гранитного (порядка 1500руб/м3), но работает не хуже.

Однозначно не подойдет для дренажа самый дешевый – известняковый щебень. Известь портит  дрены, от влаги уплотняется и перестает пропускать жидкость.

Правильная засыпка продлевает срок эксплуатации системы и препятствует ее засорению.

Как сделать дренажную трубу своими руками?

Для самостоятельного изготовления перфорированной дрены нам понадобиться обычная пластиковая гладкая или гофрированная труба и дисковая пила с твердосплавными насадками.

На поверхности трубы размечаем расположение отверстий. Длина пропила -10-20см. Делают пропилы в шахматном порядке .На расстоянии 5-10см друг от друга. Заусенцы и стружку необходимо срезать.

Техническое обслуживание системы

Чтобы система функционировала как можно дольше, периодически ее необходимо чистить.

Как прочистить засор в дренажной трубе

Существует 2 способа очистки – механический и гидродинамический.

1. Механический способ подразумевает применение грубой физической силы. В качестве рабочего инструмента используется либо сантехнический трос со спиралью на конце, либо специальный очистной шар.
2. Гидродинамический способ – более мягкий. Здесь система промывается пуском воды из шланга. Обычно струи под сильным  напором достаточно, чтобы убрать загрязнения. Но если его недостаточно, придется применить первый вариант.

Сколько стоит дренаж

Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:

1. Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
2. Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
3. Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
4. Средняя цена за куб речного песка составляет порядка 600-700 рублей.

В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.

Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.

Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.

Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.

Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.
