Расположение и расчет арматуры в ленточном фундаменте

Зачем нужна связка арматуры для фундамента?

Соорудить основание для дома несложно, достаточно вырыть котлован, канаву (под ленточный тип заливки), а то и просто несколько десятков ям (под столбчатый вариант), а также заготовить побольше жидкого бетона. Однако даже малейшее проседание почвы под фундаментом или размытие грунта подземными водами обязательно приведет к возникновению неравномерных нагрузок. Соответственно, бетон будет испытывать на себе силы сжатия и растягивания, с последующим возникновением трещин. Армирование препятствует распространению трещин, а зачастую и их возникновению.

Кроме того, очень часто сама постройка может оказывать различное давление на те или иные участки основания, что также может привести к возникновению перенапряжений в бетоне. Правильная вязка арматуры для фундамента, схема которой может иметь несколько видов, обеспечит высокую надежность. Особенно это касается ленточного или столбчатого основания, которое значительно меньше общей площади дома. Исключение составляют лишь легкие постройки (например, беседки), оказывающие незначительную нагрузку на фундамент, который при этом может быть достаточно тонким.

В чем преимущества сварки арматуры

Несмотря на главный недостаток сварки арматуры, многие все-таки прибегают к этому способу соединения.

При соблюдении правильной технологии, сварка арматуры для фундамента имеет ряд неоспоримых преимуществ, а именно:

• Создаётся надежное и полностью неразъёмное соединение;
• Повышаются ударопрочные характеристики металлоконструкции;
• Сварные изделия практически не поддаются деформации в процессе эксплуатации;
• Конструкция обладает максимально возможной температурной стойкостью;
• Металлоконструкции отлично сохраняют свою форму долгий период.

К недостаткам сварки арматуры в строительстве можно отнести то, что это довольно дорогостоящий способ создания неразъёмных соединений. Зачастую на стройке нет электричества, поэтому для сварки арматуры приходится использовать генераторы, что существенно увеличивает стоимость строительства.

Так же, как было упомянуто выше, при несоблюдении правил и технологии сварки арматуры, соединение может получиться непрочным, что приведёт к его деформации со временем. Чтобы варить арматуру нужно иметь опыт и знания, поэтому не каждый сварщик способен на 100% справиться с этой задачей.

Как правильно вязать арматуру для ленточного фундамента

Со временем основная нагрузка идёт не на бетонную часть фундамента, а на каркас. Если основа здания будет проседать, то это произойдёт путём продавливания. Больше всего страдает нижняя и верхняя часть арматуры.

В средине каркаса материал сохраняет относительную стабильность. Вот поэтому ключевое внимание уделяется выбору арматуры и её вязке, а уже потом цементу и замешиванию раствора.

Арматура для фундамента бывает разного вида, качественный материал всегда маркируется. Буква К на упаковке говорит о том, что арматура имеет покрытие и защиту от ржавчины и коррозии.

Если учитывать, что арматура в фундаменте полностью погружается в бетон, это качество можно назвать второстепенным. Будет удобно купить арматуру с обозначением С на упаковке. Этот материал можно не только связывать, но и обрабатывать сваркой. Такой подход позволит сделать действительно крепкий и устойчивый каркас.

Экономить на арматуре крайне не рекомендуется, ибо от неё зависит, какая эластичность будет у фундамента и как долго он прослужит. Дешёвая и некачественная арматура не имеет маркировки совсем. Отличить её можно и по внешнему виду.

Фундамент – главная часть в здании. Можно купить дешёвые обои или плитку для ремонта, но материалы для создания фундамента должны быть хорошими.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Тонкости при армировании фундаментного основания

Силовой металлический каркас собирается из гладкой и ребристой арматуры Ø7÷32 мм. Как и в любой работе, при армировании фундамента есть ряд секретов и тонкостей, которые не только усилят его прочность, но и помогут сэкономить:

• Обычно для создания горизонтального каркаса используют арматуру А3 Ø10÷16 мм. Данная маркировка говорит о ребристой поверхности прутка, которая обеспечит лучшее сцепление с бетоном.
• При высоте бетонной ленты более 150 мм горизонтальные элементы рекомендуется укрепить вертикальными. Чтобы снизить расходы, эти соединения можно выполнить обычной арматурой А1 Ø6÷8 мм с гладкой поверхностью.
• Расположение горизонтальных слоев силового армирования в верхнем и нижнем слое фундамента эффективно компенсирует нагрузки на всех направлениях. В отдельных случаях требуется добавление дополнительного горизонтального армирующего слоя внутри бетонной отливки.
• Укрепление горизонтальных слоев может проводиться горизонтальными перемычками, частоту и диаметр которых рассчитывают исходя из расчетных нагрузок вдоль поперечной оси. Это предотвращает появление в отливке дополнительных трещин и фиксирует продольную арматуру горизонтальных силовых секций.
• Эффективность крепления горизонтальными и вертикальными соединяющими перемычками можно значительно увеличить, сгибая их в рамку вокруг направляющих прутов.

Процесс вязки арматуры для ленточного фундамента

Берем вязальную проволоку в руку, желательно взять небольшой пучок, сгибаем пополам, в другой руке держим вязальный крючок или подходящий инструмент, выбираем 2-3 проволочки из нашего пучка и вяжем как показано на рисунке.

1. Заводим сложенную проволоку пополам под перекрестье арматуры
2. Захватываем петлю крюком, одной рукой держим “усики” проволоки, другой подтягиваем петлю примерно на половину согнутой проволоки.
3. Закручиваем по часовой стрелке, так чтобы под закрутку крюка попали и “усики” и петля проволоки.
4. Не стоит усердствовать с закруткой, определенным показателем будет служить жесткость двух прутов арматуры, она не должна гулять друг с другом. Если перетянуть, то проволока может лопнуть и придется начинать заново, обычно хватает 3-4 оборота.

Не стоит сразу начинать вязать на “чистую”, необходимо потренироваться на отдельных элементах, которые не войдут в конструкцию фундамента. Надо понимать, что к данному процессу нужен строгий подход, ведь от обвязки будет зависеть и вся жесткость конструкции. Надеемся, что данная статья была полезна.

Приступим к работе

Вязка арматуры для фундамента – несложный, но весьма утомительный процесс. Чтобы существенно упростить работу, вам потребуется помощь хотя бы одного человека. В целом, скорость вязки арматурного каркаса зависит от количества задействованных помощников – чем больше, тем лучше. Поэтому не стесняйтесь привлекать к делу своих друзей и родственников!

Использование крюка для вязки

Как мы уже отмечали выше, для связывания стержней в единую конструкцию нам потребуется специальный крюк для вязки и проволока. Далее процесс можно описать следующим образом:

• отрезаем проволоку длиной около 30 см;
• складываем ее вдвое;
• оборачиваем проволоку по диагонали соединения (крестовины);
• вдеваем крюк для вязки в петлю;
• свободные концы проволоки заводим в крюк;
• проворачиваем крюк до тех пор, пока не получится надежное соединение (без фанатизма – проволока может лопнуть)

Последовательность работы отражена на рисунке ниже.

Альтернативные варианты

Если количество соединений велико, то на помощь может прийти автоматический крюк для вязки арматуры. Стоит он дороже обычного, но и работать им гораздо приятнее. Еще один вариант – использовать шуруповерт, в патрон которого вставить согнутый под 90 градусов гвоздь. Решили не вязать арматуру, а сваривать? Тогда убедитесь в том, что стержни при сварке не потеряют свои свойства (должен присутствовать индекс «С» в маркировке арматуры).

Напоследок

Вы должны понимать, что вязка арматуры необходима лишь для того, чтобы каркас или сетка сохранили пространственное расположение стержней, которые используются для их формирования. Это очень важное условие, т.к. в процессе заливки опалубки бетоном при плохой связке арматура может перекоситься, что ухудшит эксплуатационные характеристики готового железобетонного фундамента.

(Пока оценок нет)

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Как вязать пластиковую арматуру

Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.

Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Фиксация арматурных элементов проволокой

Чаще всего вязка арматурных элементов выполняется при помощи проволоки. Такой способ не требует специальных навыков и дает возможность добиться требуемых параметров по надежности фиксации. Решая вопрос, как связать арматуру, чаще всего выбирают именно такой способ фиксации.

Выполняется такая вязка очень просто: арматурные элементы фиксируются проволокой, которая затем затягивается и надежно соединяет все части конструкции.

Для вязки арматуры проволокой пользуются специальным крючком, с помощью которого можно получать соединения по различным схемам. Такие схемы различаются способом закручивания проволоки.

Крепление арматуры с помощью проволоки

Инструменты для вязки, проволока

Вязка арматуры под ленточный фундамент — процедура, требующая использования соответствующего инструмента. Простейший и наиболее распространенный вариант — крючок, при помощи которого петля из проволоки захватывается и закручивается, плотно фиксируя прутья арматуры.

Инструменты для вязки арматуры

Некоторые специалисты производят вязку арматуры при помощи специальных клещей, несколько доработанных на наждаке. Существуют полумеханические ручные приспособления, крючок у которых вращается от возвратно-поступательного движения рукояти.

Для выполнения больших объемов работы используется специальный пистолет, работающий от аккумулятора. Он создает узел и обрезает проволоку, которая намотана на специальной катушке. Иногда используют шуруповерт, в патрон которого вставлен крючок.

Вязка арматуры под ленточный фундамент производится специальной отожженной проволокой-катанкой марки ВР. Ее диаметр может составлять от 0,16 до 10 мм (для больших каркасов с толстой арматурой). Существует несколько типов проволоки, отличающихся друг от друга степенью прочности, способом обработки и наличием специального покрытия. Для ручной работы удобнее всего отожженная проволока диаметром 1,2-1,5 мм.

Как правильно рассчитать количество арматуры

Количество используемых прутков напрямую зависит от размеров плиты, прежде всего от ее толщины (если она больше 25 см, потребуется двухслойное армирование). Используем для примера дом, основание которого имеет размеры 8×4 метра. Минимальный шаг сетки, согласно СНиП, должен составлять 20 сантиметров. Соответственно количество прутьев в длину будет равно:

Умножим полученное количество на 5%, чтобы обеспечить запас. Погонный метраж арматуры составит:

Как уже упоминалось нами ранее, диаметр прутка должен подбираться в соответствии с нагрузками на плиту. Минимальная степень армирования для бетонов М-200 и М-300 соответственно составляет 0,1 и 0,15%, что также следует внести в расчет по расходу материала. Зная эти параметры можно произвести точный расчет расхода материала для фундаментной плиты с армированием.

К примеру, возьмем плиту размером 6×6 м и толщиной 20 см и рассчитаем параметры арматурного пояса, находящегося непосредственно в зоне сопряжения площадью 1,2 м2. Оптимальная величина площади арматуры составляет 0,3% от площади плиты, соответственно:

Для одного слоя армирующего пояса, в котором элементы расположены с шагом 10 см, площадь примененной арматуры должна быть не ниже:

Под армирование фундаментной плиты подходит несколько видов арматурных прутьев. Все доступные варианты с указанием длины и площади сечения доступны для ознакомления в ГОСТ5781-82. Из результатов нашего примера следует, что наиболее подходящим является стержень диаметром 14 мм (в общей сложности будет использовано 12 стержней на каждую зону сопряжения). При стороне плиты 600 см оптимальный шаг сетки каркаса составит 30 см (для горизонтального направления), такой же шаг будет использован для вертикального направления, но будут применены 8-миллиметровые прутки.

Чтобы представить расчеты в более наглядном виде необходимо создать чертеж металлического каркаса. Он поможет при подсчете общего количества прутков, которые будут задействованы в процессе монтажа. Для нашего примера совокупный расход арматуры составит 515,2 погонных метра 12-миллиметровых арматурных прутков и 56 метров 8-миллиметровых прутков.

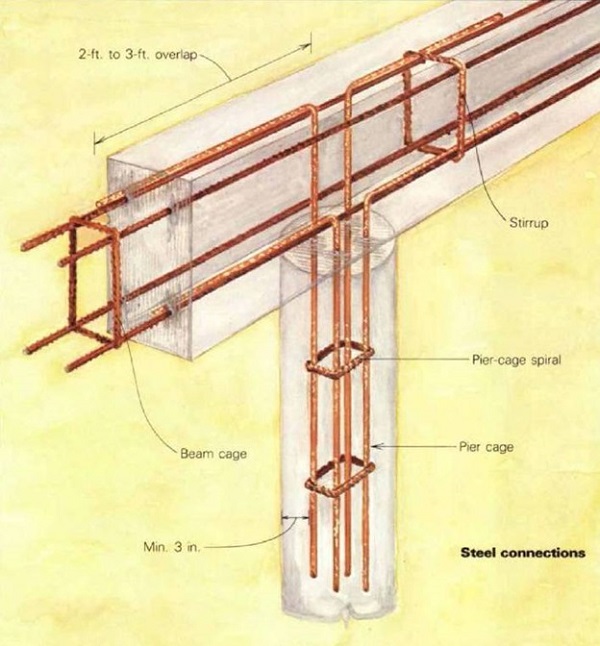

Правила армирования углов и примыканий

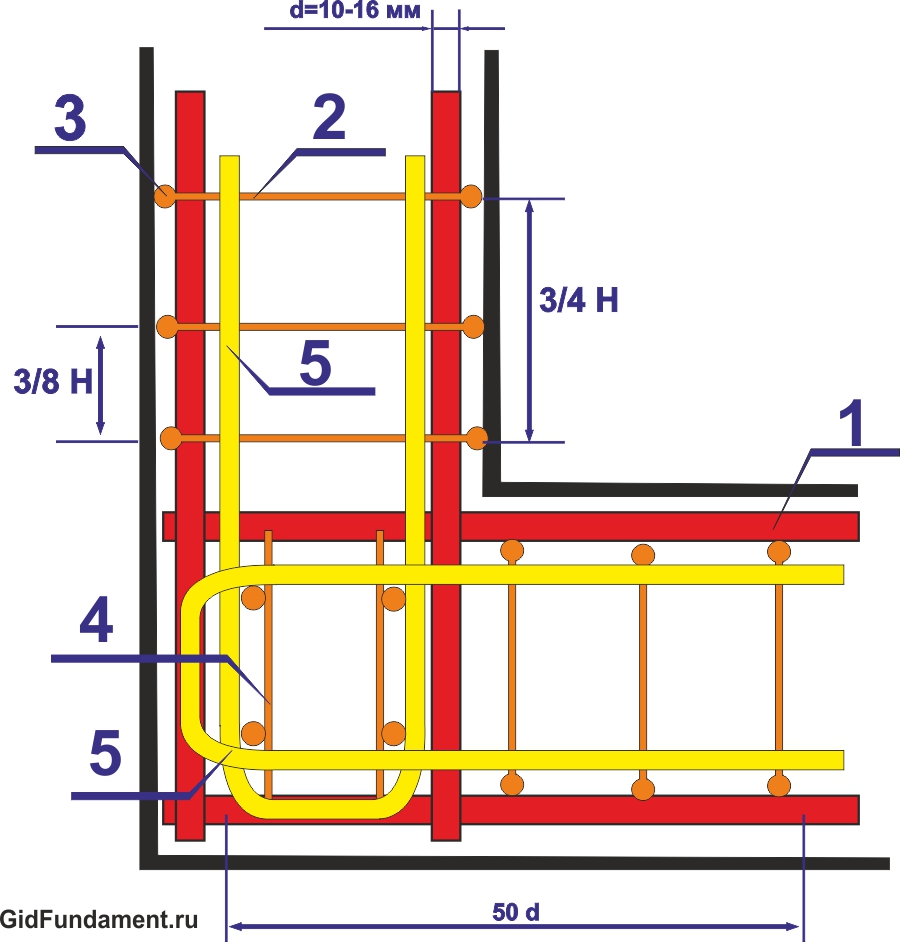

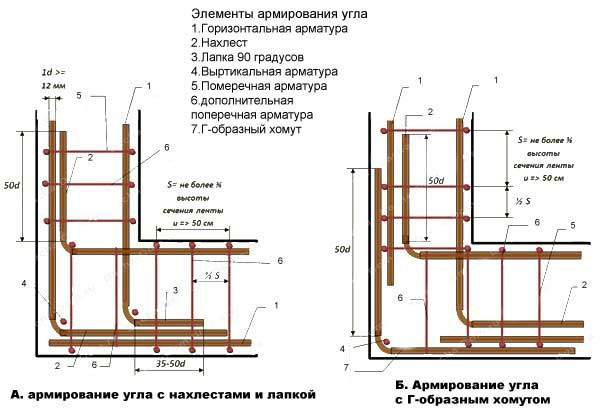

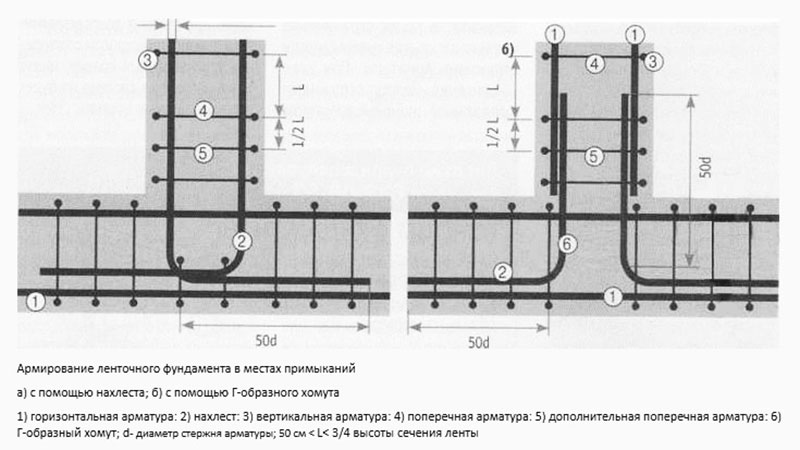

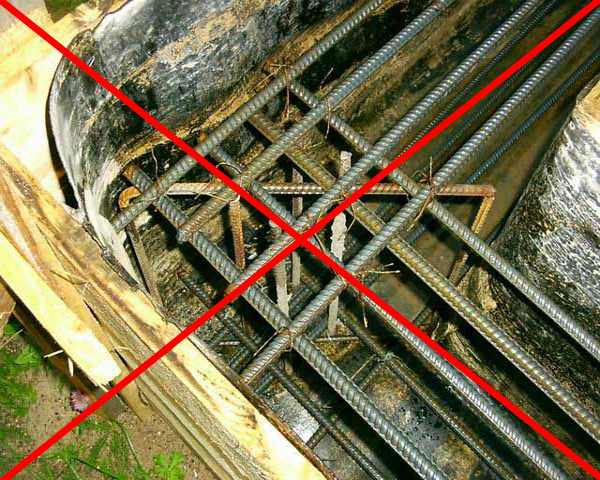

Углы и примыкания ленточного фундамента усиливаются и стыкуется с продольной рабочей арматурой. Неправильное соединение может повлечь за собой появление поперечных трещин, расслоений и отколов.

При строительстве используются общие правила, описанные в СП 50–101-2004. Пруты соединяются способами изложенными в СП 52–101-2003.

Стыки внахлёстку без сварки:

• с прямыми концами стержней периодического профиля;
• с прямыми концами стержней с приваркой или установкой на длине нахлёстки поперечных стержней;
• с загибами на концах (крюки, лапки, петли); при этом для гладких стержней применяют только крюки и петли.

Сварные и механические стыковые соединения:

• со сваркой арматуры;
• с применением специальных механических устройств (стыки с опрессованными муфтами, резьбовыми муфтами и др).

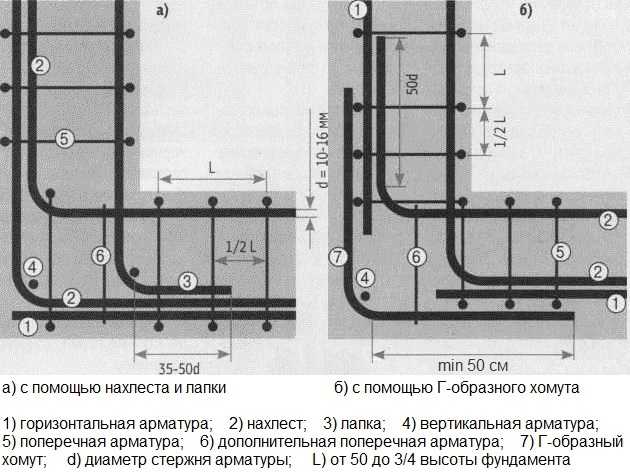

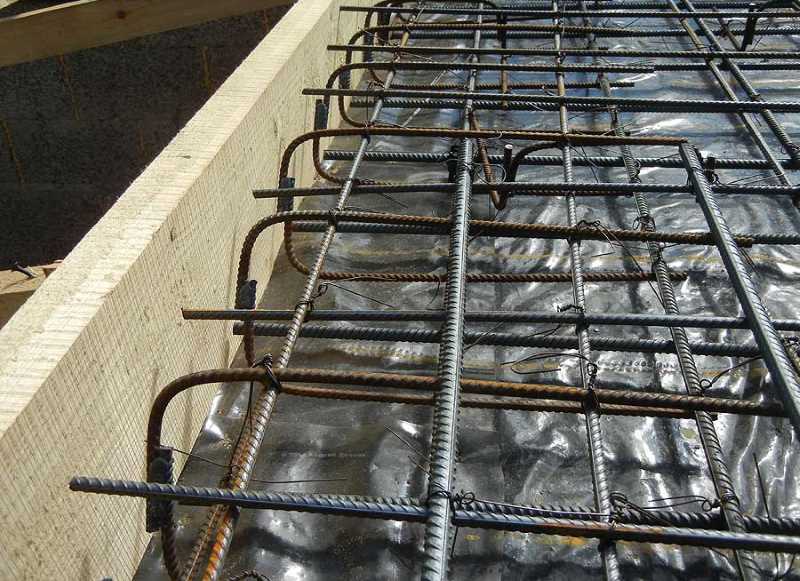

Для усиления углов и примыканий используют (П и Г) – образные хомуты.

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

1. Оцинкованная.
2. Из черного металла.

Строители, знающие, как и чем правильно армировать стандартный ленточный фундамент, подсказывают: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ

• Согнуть проволоку пополам.
• Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
• Наложить готовую деталь на узел соединения и захватить петлю крючком.
• Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
• Сделать 4-5 оборотов.
• Вытянуть цангу и загнуть или обрезать концы.

Мастера, которые вяжут арматуру для монолитного ленточного фундамента много лет, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ

• Проволочную заготовку сложить пополам.
• Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
• Вставить в петлю крючок и провернуть его 4-5 раз.
• Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ

• Сложить отрезок проволоки пополам.
• Завести заготовку снизу скрепляемого узла.
• Крючком захватить петлю.
• Загнуть через цангу оставшиеся концы.
• Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод

• Свернуть проволочную заготовку вдвое.
• Установить крючок в петлю и захватить им же второй конец заготовки.
• Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
• Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

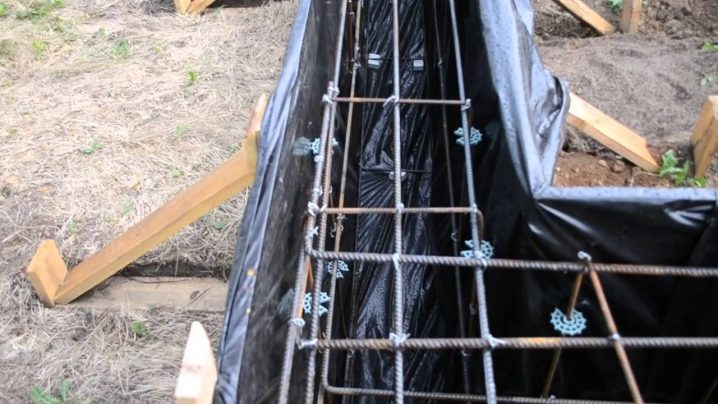

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

Как вязать арматуру — подробное описание схем и способов

Арматурой в строительстве называются соединенные между собой элементы, который при совместной с бетоном работе создают более прогрессивный материал – железобетон. Благодаря арматуре балки и плиты лучше воспринимают растягивающие напряжения, а сжатые конструкции увеличивают прочность. Для получения необходимого эффекта фрагменты арматуры соединяются между собой. За счет способа соединения метод называется связыванием.

Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства.

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры.

Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами).

Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Как вязать арматуру для фундамента

В зависимости от выбранного материала для вязки, применяют различные методы фиксации. Проще всего ситуация с пластиковыми хомутами. Они обматываются вокруг стыка, насколько позволяет длина, и затягиваются.

Чтобы правильно вязать арматуру для ленточного фундамента, потребуется инструмент. В зависимости от схемы вязки арматуры, стержни распределяются по будущему полю заливки.

Если планируется создать фундамент, часть стержней втыкается в подготовленное основание (трамбованную песчано-гравийную засыпку), это облегчает работу. После окончания соединительных работ каркас поднимается над грунтом на специальных подставках. Это необходимо для предотвращения коррозии выступающих из бетона металлических элементов. Для соединения стержней используют:

1. специальные клещи для связки арматуры;
2. вязальный крючок, самодельный или промышленного производства;
3. загнутый крючок из толстого гвоздя или дюбеля, вставляемый в патрон дрели (шуруповерта). Благодаря такому механизированному крючку закрутка проволоки выполняется быстрее и с меньшим приложением ручной силы.
4. полуавтоматический крючок для вязки арматуры. Механизм с ножкой и пружинным возвратным механизмом оттягивает проволоку и делает несколько вращательных движений. Это происходит благодаря спиральным пазам на ножке крючка, которые при оттягивании обеспечивают вращение с возвратом в прежнее положение.

Использование таких инструментов целесообразно при небольших объемах работ, например, при строительстве собственного дома, где вязка арматуры своими руками выполняется на протяжении короткого отрезка времени (при подготовке фундамента для каркасного или кирпичного строения или устройстве забора на бетонном основании).

Крючок для вязки арматуры своими руками изготавливается из отработанного электрода, гвоздя или другого подходящего металлического прутка требуемой прочности.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Принцип работы устройства показан в видео.

Требования к армированию

1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП . Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

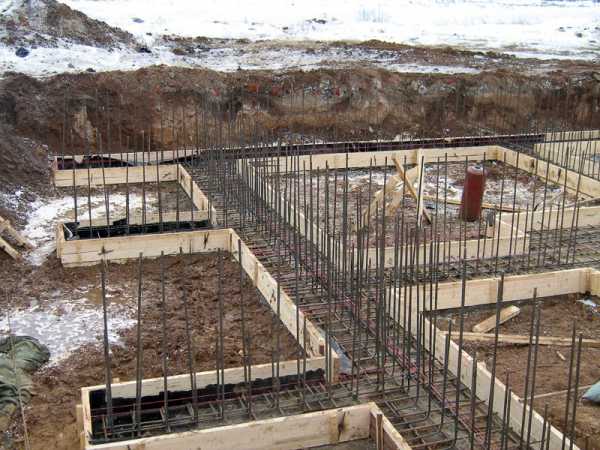

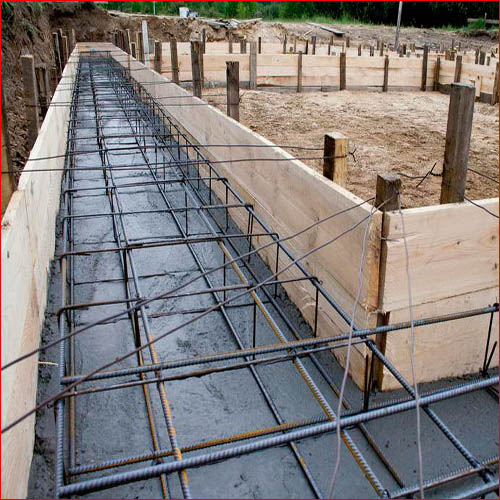

Арматурный каркас для ленточного фундамента

СНиП -87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Видео – Ручной станок для гибки арматуры, видеоинструкция

Видео – Как гнуть арматуру. Работа на самодельном станке

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Правильная вязка арматуры для ленточного фундамента

Существуют различные виды фундаментов, на которых возводятся дома и другие постройки, все они являются основой прочности и надежности, именно от них зависит, насколько теплым будет помещение и насколько долго прослужит строение. Самым популярным и требующим минимальных затрат является ленточный фундамент. Но он может проседать.

Для того чтобы этого избежать и продлить долговечность, необходимо правильно произвести армирование, для чего нужно правильно связать арматуру. Для каждого вида фундамента существует свой вид вязания. Рассмотрим, как произвести армирование и как правильно вязать арматуру для ленточного фундамента, как самого популярного и часто используемого.

Для вязания арматурных каркасов для ленточного фундамента потребуется проволока 0,8-1 мм в диаметре.

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие.

Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует.

Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней.

Обратите внимание

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания.

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах.

Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены.

Для того чтобы вязать арматуру, вам понадобится:

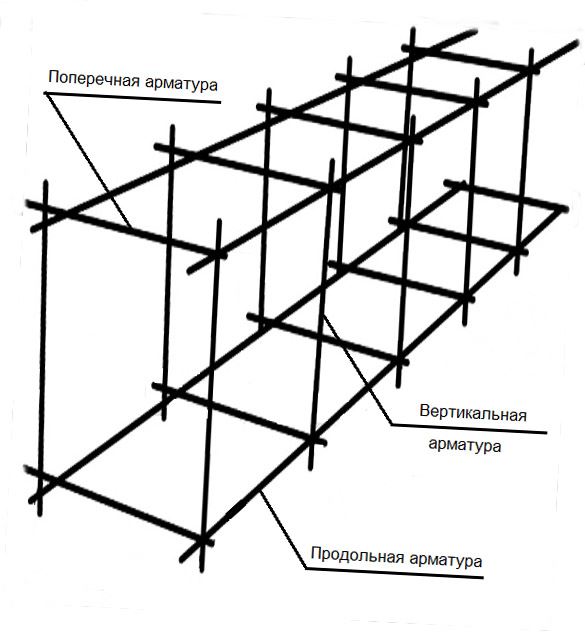

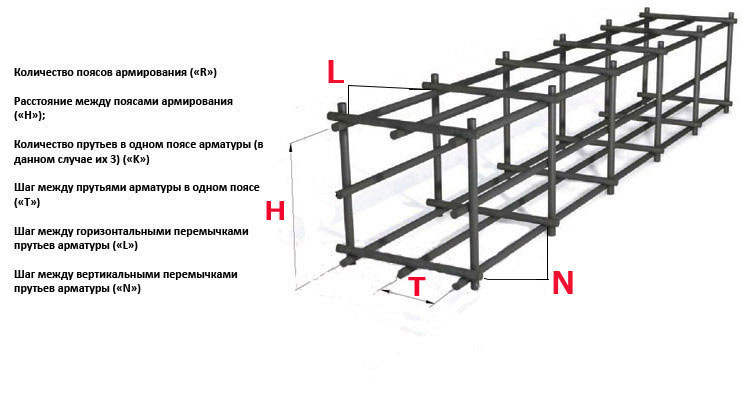

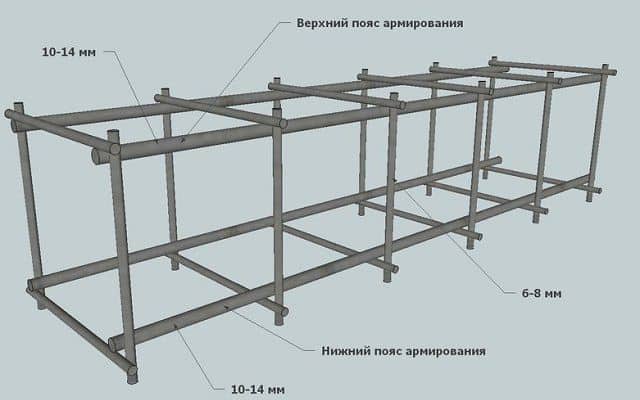

Схема устройства армированного каркаса для ленточного фундамента.

• арматура;
• отожженная вязальная проволока 0,8 — 1 мм в диаметре;
• специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Для того чтобы армировать ленточный монолитный фундамент, из арматуры нужно приготовить короба, которые будут иметь квадратную форму в сечении с длиной сторон 350-400 мм. А вот их длина, если, конечно, позволят габариты, должна быть 3 метра. Вязать их лучше заранее, а для этого необходимо просчитать, какое количество коробов понадобится.

Как правильно вязать арматуру для ленточного фундамента?

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер.

Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

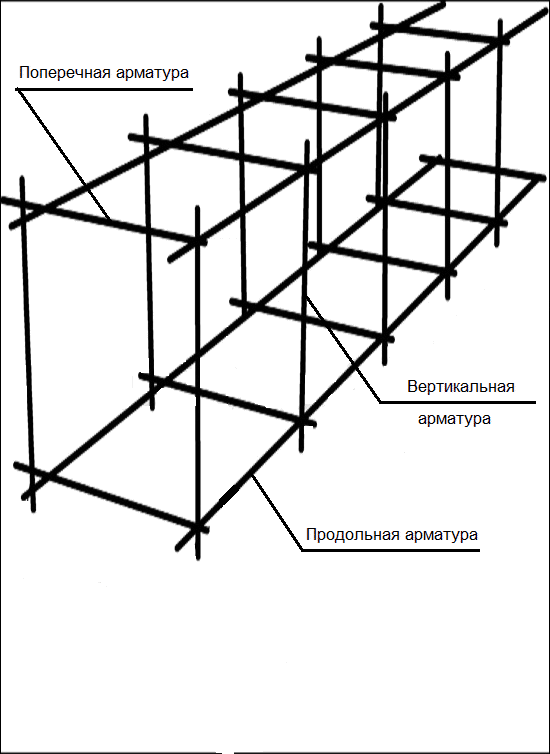

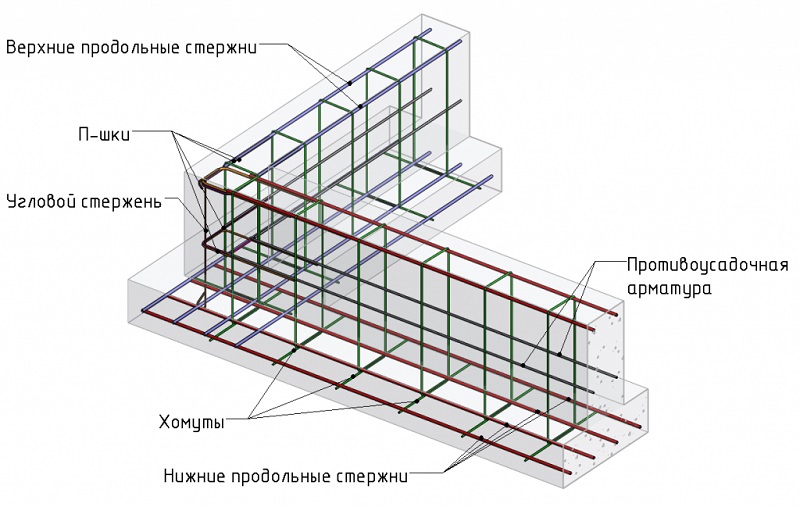

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

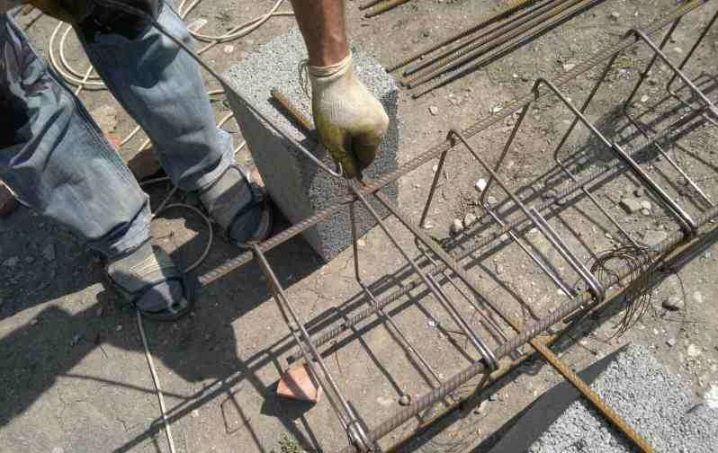

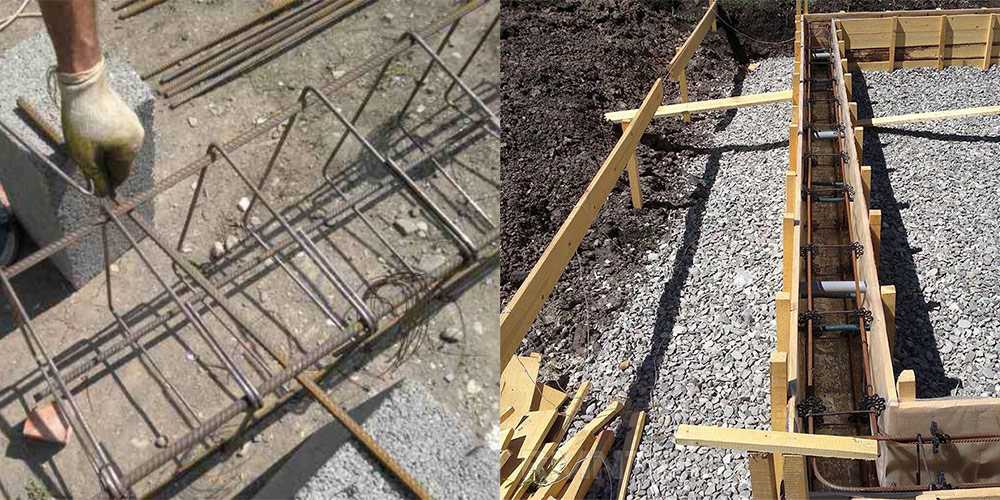

Использование крюка для вязки арматуры.

Стандарт — не правило

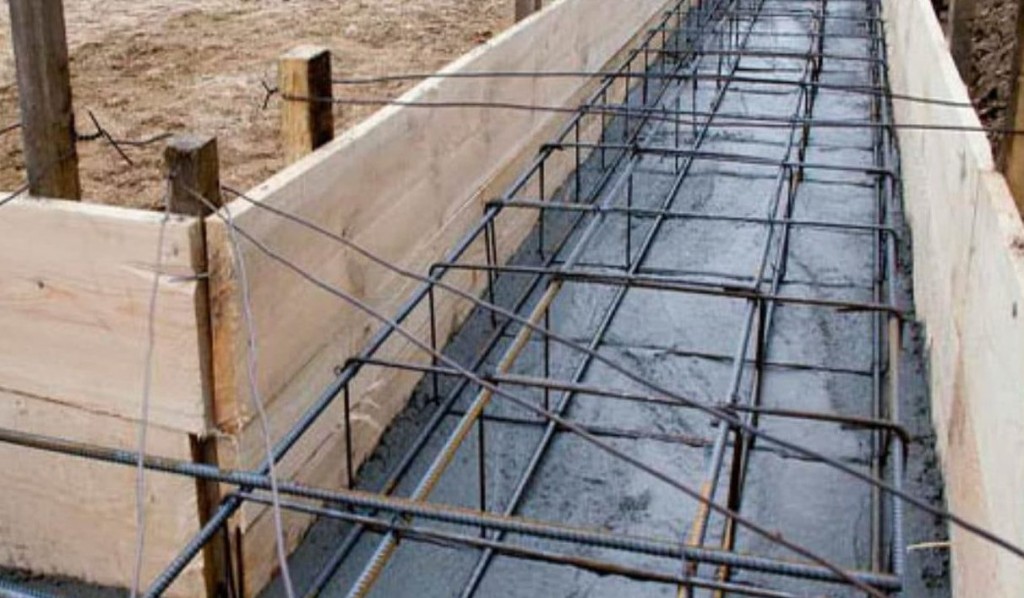

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

• Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
• Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
• Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

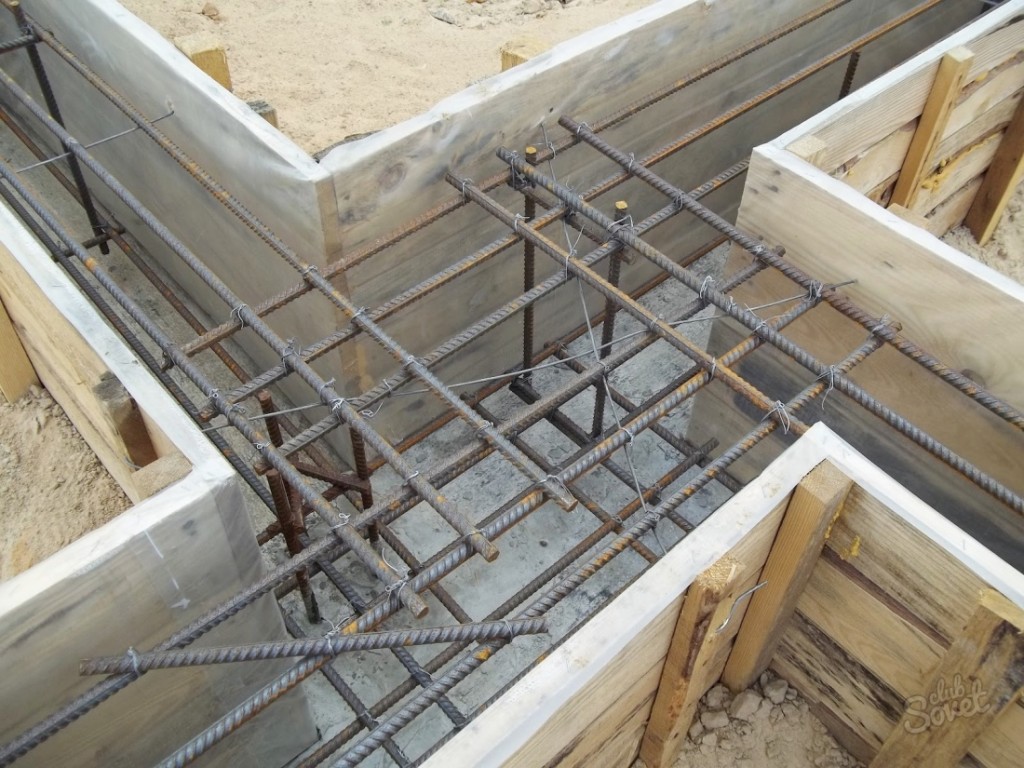

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования тупых вязки проволокой.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса.

Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса.

Важно

Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Методы вязки

Основное здание вязки арматуры является получение надежного, жесткого арматурного каркаса, способного нести большие нагрузки.

Сегодня применяются следующие основные методы вязки:

• сварочное соединение;
• проволочное соединение;
• соединение арматуры внахлест;
• использование полимерных элементов для фиксации.

Каждое из представленных соединений имеют свои плюсы и минусы, но во многом сегодня применение одного или комбинация нескольких видов соединения арматуры позволит получить нужный конечный результат с достаточно большим запасом прочности.

ленточный фундамент” width=”550″ height=”293″ />

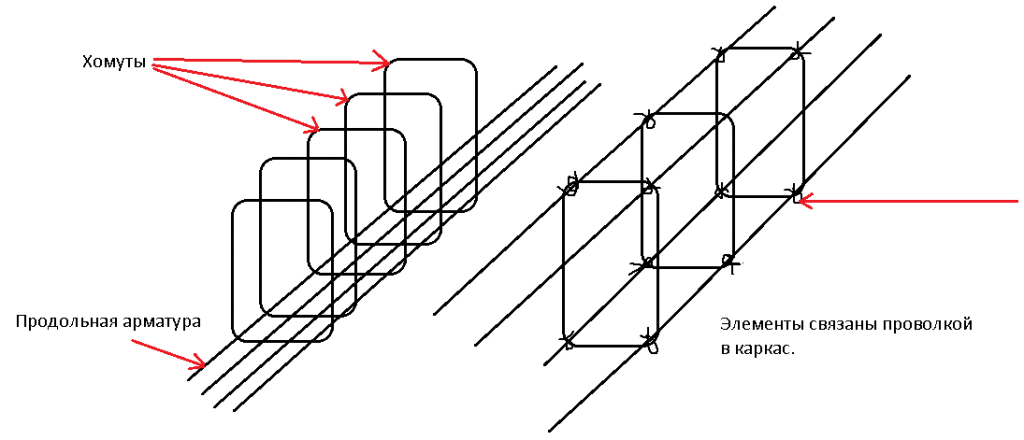

Принцип вязки арматуры

Когда все работы по подготовке фундамента выполнены, создана система дренажа, произведена гидроизоляция основания и завершена прокладка основных систем коммуникаций можно приступить к вязке армированных стержней. Если фундамент ленточный, то у него есть свои этапы монтажа каркаса. Сбор опалубки и монтаж каркаса армированного может происходить одновременно, но в основном сборка оболочки идет первой. Сама конструкция каркаса связывается в траншее. Для того чтобы произвести правильную вязку каркаса для фундамента, она должна соответствовать технике выполнения и строительным нормам:

• для определения шага каркаса нужно учитывать нагрузку, которая будет исходить от здания;
• между прутьями арматуры расстояние должно быть от 200 до 400 мм;
• поперечная арматура тоже имеет свой шаг, он приравнивается к 1/2 высоты опалубки и не должен быть больше 30 см;
• вся конструкция монтируется на ряд кирпичей с размером в 50мм;
• каркас заглубляется по отношению к верхушке фундамента на 50 мм и более;
• оптимальный размер проволоки для монтажа каркаса – это 8-14 мм;
• требуемая длина стержня составит от 60 см;
• все стержни, которые изгибаются должны заглубляться в стену на 400 мм, а то и больше;
• в углах каркаса расстояние между хомутами должно быть меньше в два раза, чем на остальных прямых участках;
• стержни в углах должны быть зафиксированы в двух плоскостях.

Для ускорения процесса монтажа каркаса можно использовать обычный шуруповерт, для него потребуется крючок, по форме винта, он будет входить в патрон инструмента. Так при помощи умеренного режима можно быстрее собрать каркас из проволоки. Самое главное при сборке оболочки − уделить должное внимание углам, так как они несут самую большую часть нагрузок здания.
