Расположение и расчет арматуры в ленточном фундаменте

Выбор типа фундамента

Какую лучше опору закладывать – плитную или ленточную? Первый вариант экономичнее второго, технология укладки проста и понятна. Однако существуют недостатки монолита:

• большой расход материалов – бетонной смеси и армирования;

• перепад высоты почти в 70 см от высочайшей точки до самой низкой;

• необходимо проведение террасирования территории – разбивка площади на участки с подпорными стенами.

Второй тип также устойчив и прочен. Перед тем как рассчитать глубину ленточного фундамента, необходимо проводить исследования грунтов, хотя степень промерзания не сильно влияет на долговечность постройки. Устройство такого основания имеет свои особенности:

• для сооружения дома на склоне нужно заглубить опорные элементы более, чем на полметра;

• для сохранности ровной плоскости делают выступы для минимизации затрат на спецтехнику, земляные работы и материалы.

Расчет опалубки перекрытий всех типов

При строительстве монолитных зданий зачастую используют три типа опалубочных систем:

• высота межэтажного пролета до 4.5 м;
• высота межэтажного пролета  м;
• высота межэтажного пролета свыше 6.0 м.

Проводя расчет опалубки перекрытия на 1м2, следует знать допустимую толщину объекта и характеристики применяемых комплектующих системы. Предположим, проводится строительство здания с высотой потолков до 4.5 м. В этом случае допускается толщина перекрытия менее 40 см. Оптимальным вариантом опалубочной системы станут формирующие конструкции на телескопических стойках. Опорные элементы выпускаются различных типоразмеров. Чтобы выполнить корректный расчет опалубки перекрытий на телескопических стойках и правильно подобрать ее составляющие, нужно учитывать:

• габариты подпорной балки — 40 см (важно при выборе высоты телескопической стойки);
• одна опора на 1 м площади перекрытия — важно при подсчете объема телескопических стоек;
• максимально допустимая нагрузка на опору  тонны.

Эти параметры укажут, какой по прочности должна быть опалубка перекрытий, помогут рассчитать количество опорных элементов и комплектующих. Подсчитав количество опорных столбов, следует позаботиться об устойчивости всей конструкции. Если самостоятельно выполнить обсчет не получается, вам поможет таблица расчета опалубки перекрытия по толщине монолитного объекта. Возвращаясь к характеристикам устойчивости системы, поговорим о специальных треногах — составляющие формирующей конструкции, которые предназначены для удержания опор. Их количество будет равно числу телескопических стоек.

Если проведенный расчет количества стоек опалубки перекрытия показал необходимость применить большое количество опор и треног, не стоит уменьшать его, пытаясь сэкономить. Такой ход, как показывает наша практика, в 8 из 10 случаев неизбежно приводит к обрушению. Предложенный нашими специалистами калькулятор расчета опалубки перекрытия поможет определиться с необходимым числом опор и треног.

При устройстве формирующей бетон конструкции также потребуются балки толщиной 40 см и фанера для создания ровной и гладкой поверхности под заливку раствора. Выполняют обсчет опалубки перекрытия, учитывая прибавку на обрез 1.1. Формула для просчета предусматривает деление Sплощади перекрытия на габариты фанерного листа. Полученный результат умножают на 1.1. При высоте перекрытия до 4.5 м и толщине 40 см берут стандартные материалы (калькулятор опалубки учитывает их параметры) с увеличенной влагостойкостью (ламинированные листы) — 122 см×244 см или 150 см×300 см. Предлагаемая на этой станице программа для расчета опалубки поможет не упустить важные параметры. Главное вбить в форму корректные значения.

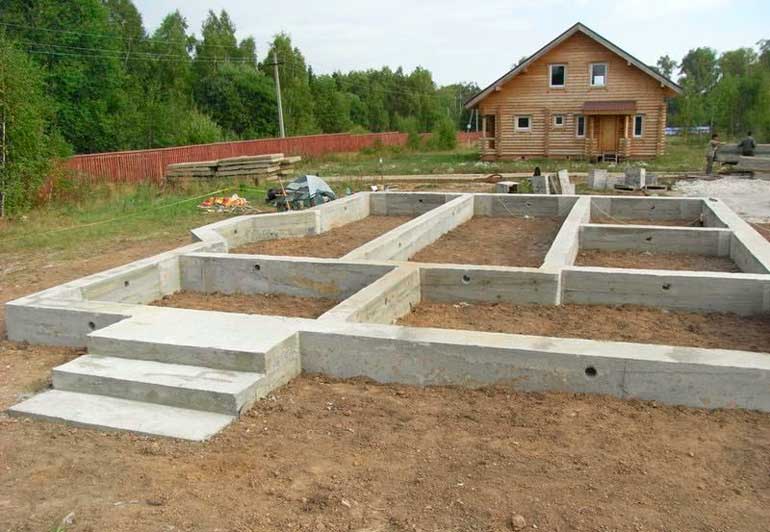

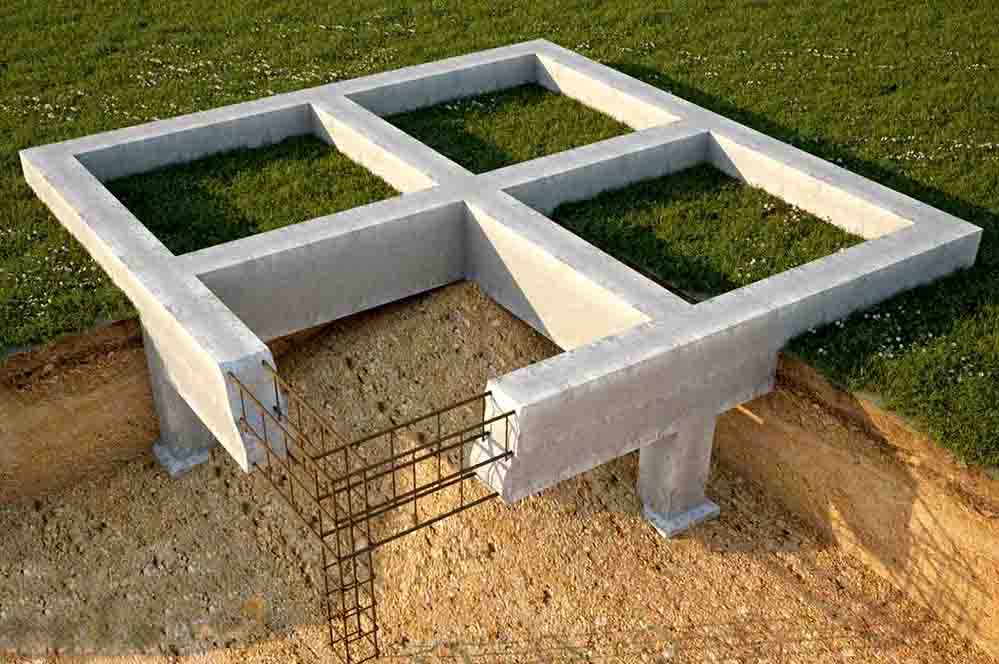

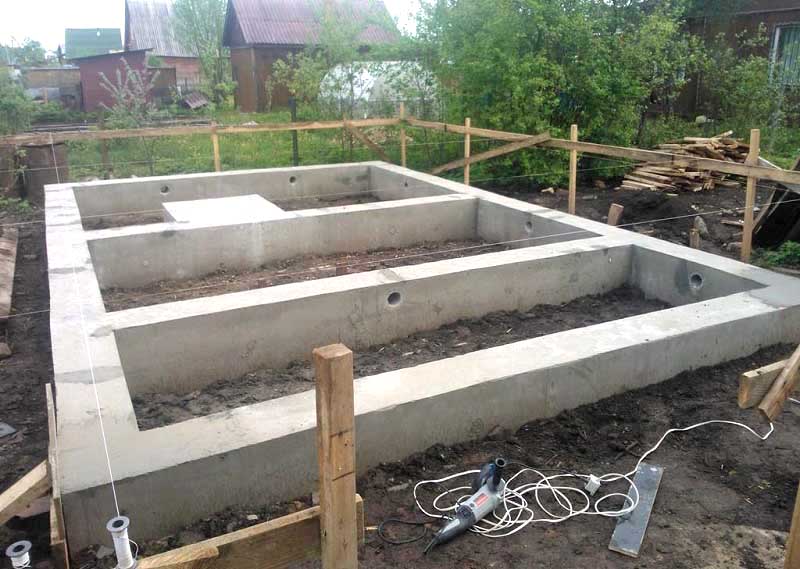

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

Фундаментные блоки ФБС

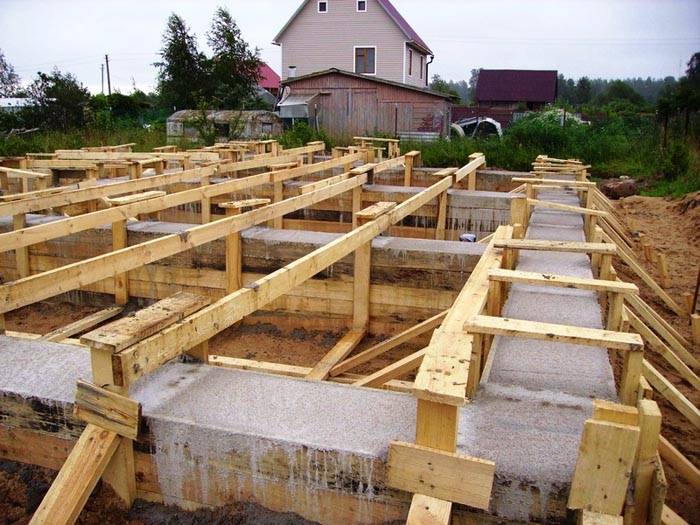

Несъемная опалубка

Несъемную опалубку можно сделать в нескольких вариантах в зависимости от типа материала:

• железобетонная;
• деревянная;
• из пенополистирола;
• металлическая;
• из подручных материалов.

Таблица размеров фундамента для строений.

Железобетонная – это один из дорогостоящих вариантов. Положительные стороны ее заключаются в том, что толщина самих плит снизит расход бетона, в то время как прочность конструкции останется неизменной. Но есть и отрицательные стороны – это тяжесть плит, которые не монолитны, и иногда их высоты может быть не достаточно, что осложнит строительство.

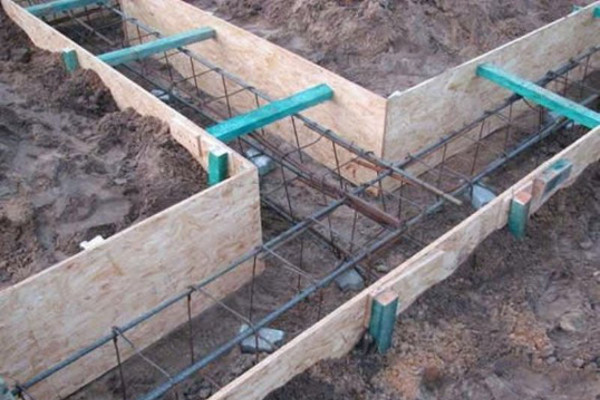

Деревянную опалубку можно соорудить как из цельных досок, так и из фанеры. Несомненными плюсами этого материала являются цена и легкость монтажа, а минусом – то, что возможно применение дополнительных материалов для усиления фундамента и соединений.

Пенополистирол – этот вариант один из самых удобных. В этом случае саму опалубку собирают из отдельных блоков, которые прочно стыкуются друг с другом. Она легко монтируется, обеспечивая дополнительную гидроизоляцию и утепление, кроме того, в зависимости от формы блоков, без проблем принимает любую необходимую форму. Из минусов можно отметить то, что в одиночку достаточно сложно собирать эту конструкцию, кроме того, цена оставляет желать лучшего.

Схема опалубки ленточного фундамента.

Металлическая – является самой дорогой и, в то же время, достаточно удобной. Ее конструкция обычно сооружается из стальных листов толщиной 1-2 мм, которые обладают достаточной гибкостью, чтобы им можно было придать любую необходимую форму. Она хорошо гидроизолирует фундамент. Помимо этого, при сооружение каркаса из арматуры металлическую опалубку можно просто приварить. Ну а к минусам относится высокая стоимость.

Опалубку из подручных материалов соорудить дешевле всего. К подручным материалам относятся: профнастил, шифер, трубы, любой другой материал, который в состоянии придать необходимую форму, а также достаточно герметичен, чтобы удерживать цемент. К несомненным преимуществам относится дешевизна, но сборка таких конструкций достаточно сложная, особенно если материал используется разный. В таком случае гораздо сложнее обеспечить герметичность, и, что самое главное, такая опалубка для фундамента будет обладать малой несущей мощностью, поэтому такой вариант лучше использовать для небольших построек.

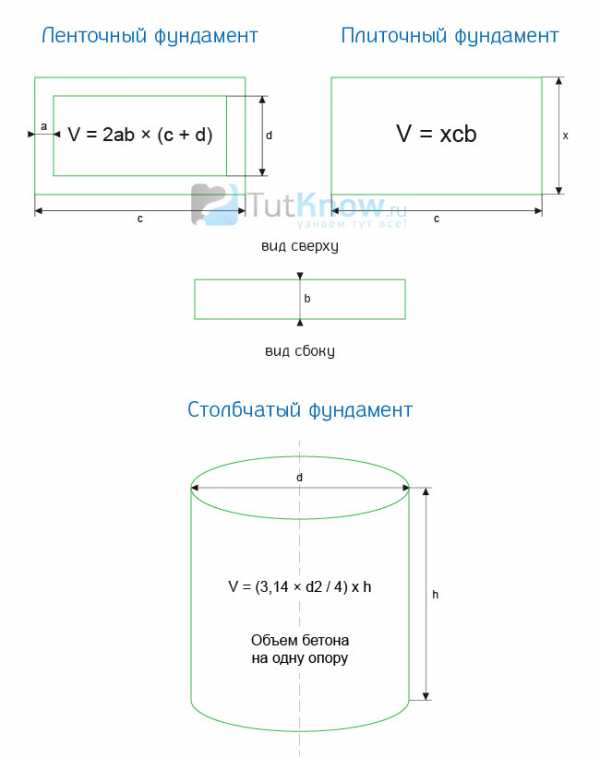

Как рассчитать бетон для фундамента

Количество бетона для любых видов строительных работ рассчитывается в кубометрах. Не в килограммах, не в литрах, а именно в кубометрах. И начать просчет, конечно, нужно с того, чтобы определиться конструкцией фундамента.

• Столбчатый. Бетон заливается в заранее подготовленные скважины.
• Ленточный. Смесь заливается в заранее подготовленный котлован с опалубкой по периметру всех несущих стен.
• Плитный. Монолитная конструкция по всей площади будущей постройки.

Конечно, для каждой конструкции расход стройматериалов будет разным, и сейчас мы разберем, как его вычислить:

Как рассчитать сколько нужно бетона для столбчатого фундамента

Этот вариант выгоднее других, так как требует минимальных затрат труда и стройматериалов. Обычно используется для легких строений.

Для правильного расчета смеси на каждую сваю используем следующую формулу:

V = х R2 х Н.

Здесь:

• V – объем бетона для одной сваи.
• R – радиус столба.
• Н – его высота.

Затем нам нужно будет умножить V на количество свай.

Для примера посчитаем объем для столбчатого фундамента, состоящего из 30 свай, высотой 1.5 метра и сечением 0.2 м.

V = х (0.2)2 х 1.5= 0,19 м3 – объем бетона для одной сваи;

0,19 х 30 = 5,6 м3 – Итоговый объем смеси для фундамента.

Итого, можно смело заказывать 6 кубометров бетона, небольшой запас и по карману не ударит и в хозяйстве пригодится.

Расчет бетона на ленточный фундамент

Ленточный – самый распространенный вид фундамента. Здесь и стройматериала относительно немного тратится, и прочность на уровне. Немного трудозатратна организация котлована и возведение опалубки, но без этого никак.

Ленточный фундамент одинаково хорошо подходит и для дома, и для гаража, и для забора

Чтобы правильно провести вычисления, используем следующую формулу расчета бетона:

L x H x W, где:

• L – длина фундамента.
• W – его высота.
• H – ширина (толщина) ленты.

Для примера посчитаем объем бетона, необходимый для заливки фундамента, длиной 40, толщиной 0,4 и высотой 1 метр.

40 м х х 1 м = 16 м3.

В том случае, если сечение или высота на разных участках отличается, нужно перемножить их отдельно, а результаты сложить. Например, для внутренних стен фундамент может быть заметно менее массивным.

Расчет бетона для плитного фундамента

Плитный – самый затратный, но и самый капитальный способ организации фундамента. Построенное на нем здание простоит целую вечность. Но другая сторона медали – значительно более высокая стоимость.

По большому счету мы заливаем все основание дома сплошным слоем бетона. Рассчитать объем смеси для данного случая просто – достаточно умножить площадь плиты дома на ее предполагаемую толщину. Так, для фундамента, площадью 100 квадратных метров и толщиной 30 см, необходимый для заказа объем бетона будет равен:

100 х 0,3 = 30 м3. То есть, заказывая 30-33 куба смеси, вы точно организуете качественный, толстый фундамент для дома в 100 кв.м.

Эти простые расчеты помогут вам еще в самом начале стройки, при закладке фундамента будущего строения, сэкономить силы, деньги и время.

Определение требуемой ширины подошвы («подушки») ленточного фундамента

Требуемая ширина подошвы определяется отношением расчетного сопротивления основания к линейно распределенной нагрузке.

Ранее мы определили погонную нагрузку, действующую в уровне подошвы фундамента – 7925кг/м. Принятое сопротивление грунта у нас составило 2,15кг/см2. Приведём нагрузку в те же единицы измерения (метры в сантиметры): 7925кг/м=79,25кг/см.

Ширина подошвы ленточного фундамента составит: (79,25кг/см) / (2,15 кг/см2)=36,86см.

Ширину фундамента обычно принимают кратной 10см, то есть округляем в большую сторону до 40см. Полученная ширина фундамента характерна для легких домов, возводимых на достаточно плотных суглинистых грунтах. Однако по конструктивным соображениям в некоторых случаях фундамент делают шире. Например, стена будет облицовываться фасадным кирпичом с утеплением толщиной 50мм. Требуемая толщина цокольной части стены составит 40см газобетона + 12см облицовки + 5см утеплителя = 57см. Газобетонную кладку на 3-5см можно «свесить» по внутренней грани стены, что позволит уменьшить толщину цокольной части стены. Ширина подошвы должна быть не менее этой толщины.

Что учитывается в расчетах ленточных фундаментов

1. Проектируя закладку ленточных несущих оснований, специалисты должны учесть местные территориальные условия:

• тип и структуру грунта в соответствующих местах земельного участка с изменениями по глубине;
• сейсмические и климатические особенности региона;
• расположение и характеристики водоносных горизонтов.

1. Ленточные фундаментные конструкции создают без изменений сечений под дверными проемами. Расширение их полос (усиление) используют под монтаж крупного оборудования (котла отопления, печи) или под некоторые архитектурные элементы, например пилоны или пилястры. При этом для тяжелого функционального компонента может потребоваться возведение обособленной опоры.
2. Расчет размеров несущих элементов, выбор бетонных растворов и арматуры для них должен учитывать сборные нагрузки от материалов конструкций, эксплуатационных и природных воздействий. Например, постройки, в зависимости от основного материала стен (массив древесины, кирпич, газобетон и т.д.), создают значительно отличающиеся вертикальные давления на фундаментные опоры. Профессиональный расчет ленточного фундамента также содержит раздел с результатами вычислений снеговых, ветровых и других динамических воздействий, схему расстановки мебели и технологического оборудования.

Уже даже эти факторы указывают на сложность подготовки качественного проекта без привлечения специалиста профильной квалификации. В дальнейшем, умело оперируя актуальными СНиП, ГОСТ, прочими нормативами, он поможет реализовать готовый проект без ошибок, пригодится для уточнения сметы, стоимости работ и материалов.

Тем не менее, для некоторых простых случаев частный застройщик вполне может самостоятельно рассчитать вязку арматурного каркаса или определить ширину фундаментной подошвы. В таблице приведены варианты подбора ширины (см) ленты фундамента для нескольких типовых строений. Сокращением «ОР» отмечена необходимость обязательного профессионального расчета.

На торфяниках может потребоваться установка более сложных опорных конструкций – свайно-ленточных или свайно-плитных фундаментов.

Расчет объема бетона – Фундамент своими руками

Строительство дома, дачи, гаража – удовольствие не из дешёвых. Правильный расчёт потребности в строительных материалах избавляет владельца от лишних трат. Недостаток материала оборачивается повторным проведением процедуры закупки, новыми расходами на транспорт для доставки той недостающей части. Избыток строительного материала также не сулит ничего хорошего.

Излишки иногда можно перепродать, но это снова траты… Если же речь идёт о строительном «скоропорте», таком как готовый бетон, ситуация и вовсе получается некрасивая. Нужно срочно решить, куда девать остатки материала, который вот-вот превратится в монолитную глыбу.

Можно, к примеру, садовую дорожку, которую всё равно планируется забетонировать, подготовить к этой процедуре, или заранее выкопать ямы для опор въездных ворот и т.д. В этом случае всегда оставшиеся полкуба бетона можно оперативно и с толком «пристроить» к делу.

Итак, рассмотрим порядок и тонкости расчёта объёма бетона для заливки фундаментов, а так же других строительных элементов.

Расчёт плитного фундамента

Этот вид фундаментов используется в России сравнительно недавно. Традиционными у нас всегда считались ленточное и свайное основания. По большому счёту плитный фундамент – это армированная плита, отлитая непосредственно на месте строительства. Второе название этого вида основы – плавающий фундамент.

При всевозможных подвижках грунта фундамент «играет» вместе со строением без вреда для последнего, так как плита всегда остается цельной и монолитной.

Расчёт объёма плитного фундамента несложен.

Его объём определяет формула:

S – площадь поверхности фундамента, м2;

kус – коэффициент усадки бетона, в расчетах принимается равным 1,1;

kоп – коэффициент расширения опалубки, для плитных фундаментов он небольшой и принимается равным 1,05 для заводских щитовых опалубок и 1,1 для деревянных кустарного производства.

И если с высотой фундамента (толщиной плиты) всё ясно, то о площади поверхности следует сказать особо.

В случае, когда основание здания – обычный геометрический прямоугольник, его площадь находится простым перемножением длины на ширину:

S – площадь поверхности фундамента, м2;

Фундамент здания может иметь и боле сложную форму, например, состоять из нескольких прямоугольников.

Такую плиту визуально разбивают на отдельные прямоугольники, рассчитывают площадь каждого, результаты суммируют.

Откуда взялись коэффициенты?

Необходимость введения в расчёт коэффициента усадки бетона связана с уменьшением объёма бетонной смеси при высыхании. Физически эта усадка не может быть больше 10%. Поэтому в расчетах применяется значение коэффициента равное 1,1.

При заливке бетона в подготовленную опалубку всегда происходит её деформация, вследствие чего реальный объём конструкции несколько больше расчетного геометрического. Величина этой разницы зависит от качества элементов опалубки.

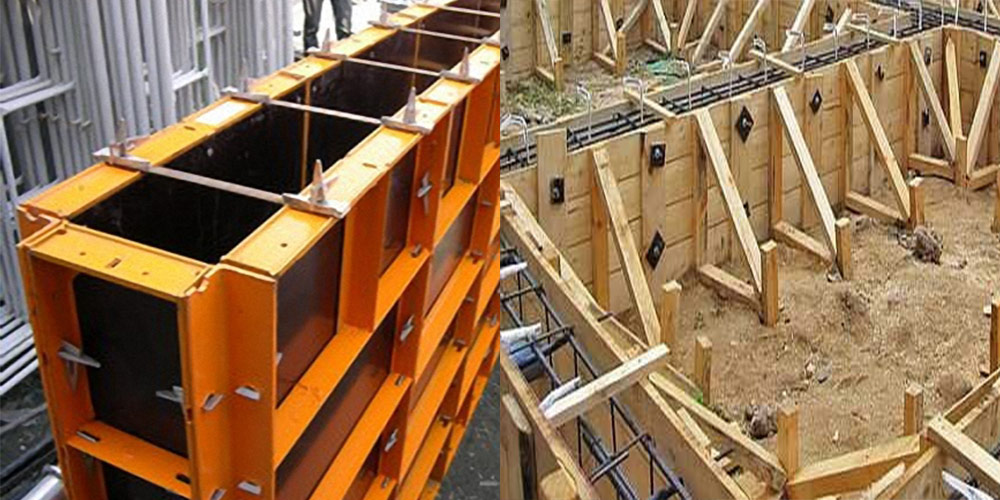

У конструкций, изготовленных на металлических рамах с палубами из специальной ламинированной фанеры этот коэффициент минимален, так как система жесткая, имеет штатные крепления углов и сочленений, что исключает в т.ч. протечки бетона.

Не скажешь такого об опалубках, сбитых самостоятельно из досок (чаще всего не самого лучшего качества, естественно). Увеличивается соответственно и коэффициент расширения.

Нижняя часть ленточного фундамента заливается, как правило, непосредственно в выкопанную для этих целей яму определённой формы.

При рытье этих траншей, а так же при бурении скважин для изготовления свайных фундаментов крайне сложно придать им идеальные геометрические формы.

Это связано с осыпанием участков грунта, а так же с частичным проникновением бетона в почву. Коэффициент расширения здесь самый большой – величина его может достигать 1,3.

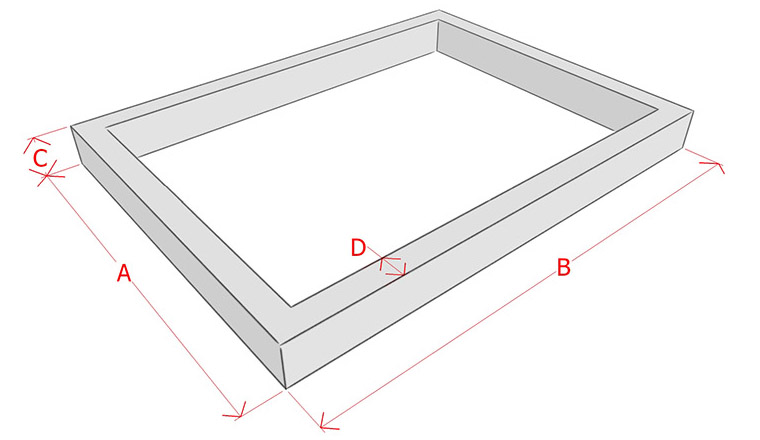

Расчёт объёма ленточного фундамента

Ленточный фундамент является привычным и традиционным в европейской части РФ. При достаточной глубине, качественном армировании служит верой и правдой долгие и долгие годы. Ленточный фундамент состоит из двух половин: подземная – часть фундамента, заливаемая в траншею, выкопанную в грунте и надземная – часть фундамента, заливаемая в установленную опалубку.

Формула для расчета объёма ленточного фундамента выглядит так:

P – полный периметр ленточного фундамента, м;

kус – коэффициент усадки бетона, приблизительно 1,1;

. – коэффициент расширения опалубки для подземной части, принимается равным от 1,1 до 1,3 в зависимости от качества стенок, состояния и состава грунта;

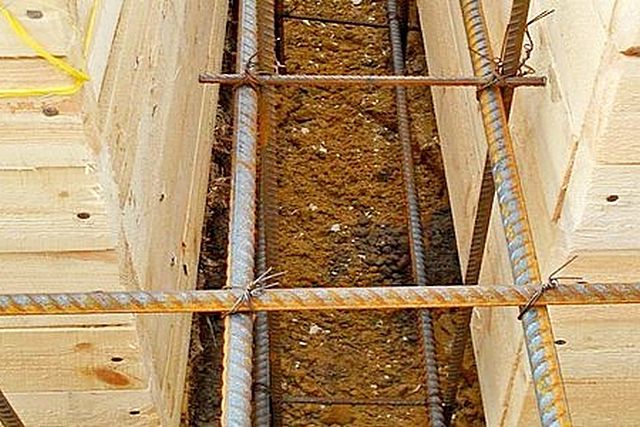

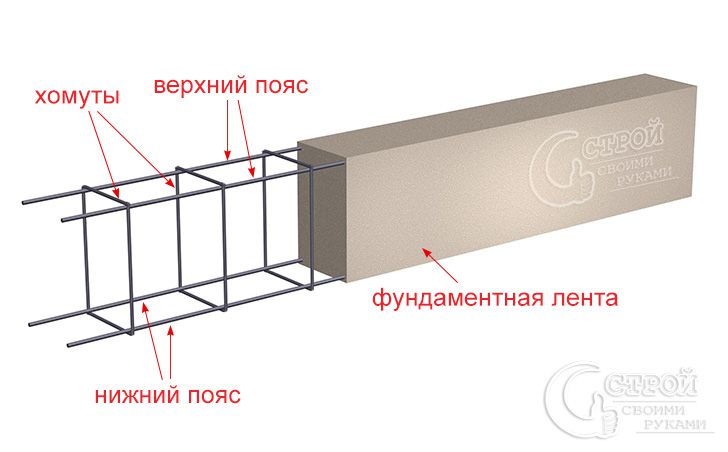

Необходимое количество арматуры для фундамента

Пример расчета будет неполным без вычислений количества арматуры, используемой в армопоясе ленты. Обычно в лентах используют два пояса из двух продольных стержней, периодически (через 0,5 м) соединенных горизонтальными, вертикальными перемычками. Все элементы, расположенные в силовой объемной конструкции горизонтально, используют арматуру периодического сечения (рифленка), вертикальные стойки делают из гладкой арматуры.

Расчет может производиться в специальной онлайн программе, при самостоятельных вычислениях придется учесть:

• • • нахлест горизонтальных стержней 10 см (+0,2 м в каждом стыке);
    • специфику расположения прутков в углах (загибы заходят на сопряженную стену на 0,5 м, считая от угла внутренней опалубки);
    • вертикальные стойки заходят за нижний/верхний горизонтальные пояса на 5 см.

Рекомендуемый специалистами запас составляет 5-10% в зависимости от конфигурации стен. При покупке следует учесть, что арматура продается на вес, а не метражом. В каждой торговой точке имеется таблица перевода метража в массу. Прутки связываются проволокой, на каждый стык уходит 25 см материала. При вязке пистолетом расход меньше, однако придется приобрести сам инструмент, чаще всего, для разовых работ.

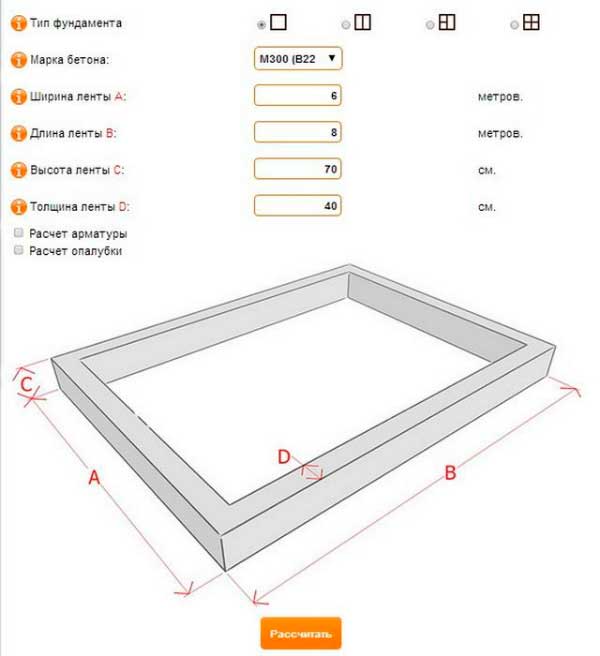

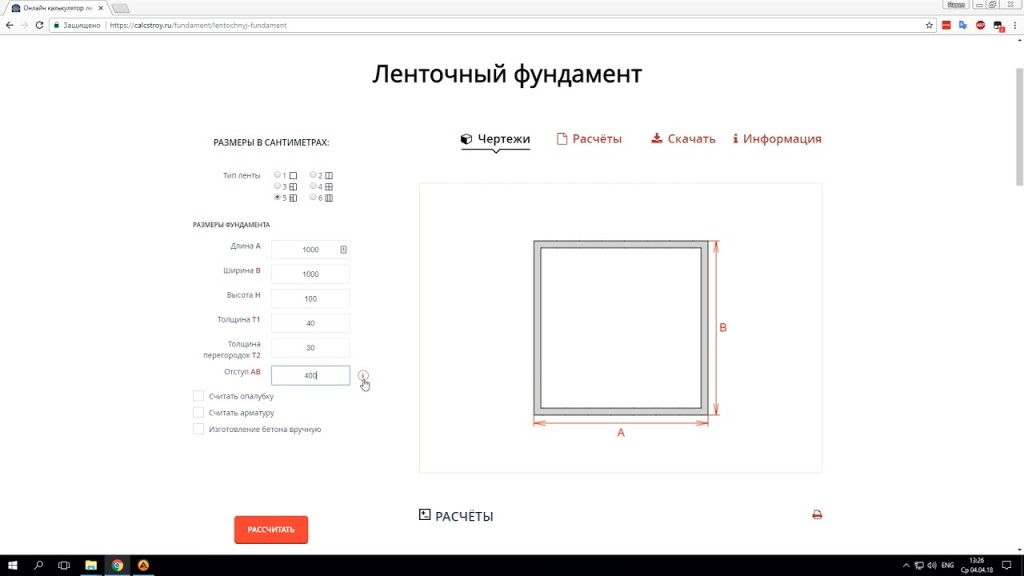

Вычисление калькулятором

Существует специальная программа: калькулятор объема бетона онлайн. Нужно лишь забить данные в таблице, к каждому действию есть пояснения. Можно посчитать, сколько материалов для бетона нужно, песка или щебня, например.

Удобный способ, чтобы рассчитать объем бетона и его связующих компонентов. Также возможно вычисление для одного замеса или даже ведра. Конечно же, этот подсчет будет примерным, однозначно, нужно пробовать замешивать и смотреть на результат.

Это, что касается ручного замешивания всех ингредиентов. При производственном замешивании все показатели, конечно, точнее. Пользуясь калькулятором, также можно сэкономить свое время, не нужно самому выводить все подсчеты по формулам. К тому же допущение ошибок минимально при онлайн-подсчете. Никому не хочется переплачивать, если ошибка в большую сторону, а затем искать место, куда этот бетон можно определить. А при подсчете в меньшую сторону, конечно, не хочется несколько раз вызывать бетономешалку и лишний раз платить за доставку бетона. Во многих калькуляторах есть подсказки.

Расчет объема бетона для различных типов фундаментов

Бетон (смесь цемента, песка, щебня или другого наполнителя с водой) является универсальным строительным материалом, служащим для организации фундаментов, выравнивания поверхностей (заливка полов и создания стяжек) и возведения несущих конструкций.

Поскольку этот материал обладает различными техническими характеристиками, то может успешно эксплуатироваться в широких температурных диапазонах и при различной влажности.

Строительный бетон можно заказать на профильных предприятиях, изготовить вручную или с применением средств малой механизации, но в любом случае состав материала должен полностью отвечать поставленным задачам.

Для точного планирования времени выполнения работ по бетонированию и определения количества необходимого материала следует провести необходимые расчеты и выявить требуемый объем.

Плита

Плитный фундамент – это простая конструкция. Сложность заключается только в выборе его оптимальной толщины и расчете арматурного каркаса. С точки зрения определения, сколько кубов бетона нужно на фундамент, конструкция обсчитывается достаточно просто. Возьмем для примера домик 11×11 метров, фундамент для которого принят с размерами ровно 12 на 12 метров. Толщина конструкции – 300 мм.

Объем плиты составляет 12 ∙ 12 ∙ 0,3 = 43 кубометра.

Не часто форма плиты квадратная, тогда площадь делят на квадратные сегменты и обсчитывают их по отдельности.

Очевидный недостаток плитного фундамента – большой расход бетона и цемента соответственно.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

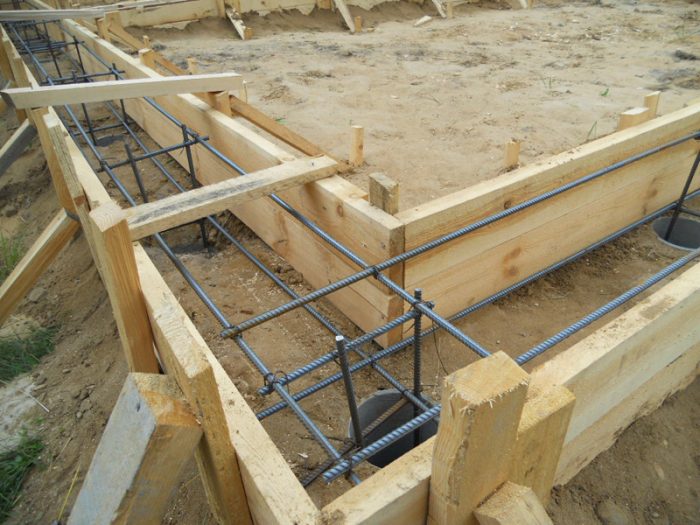

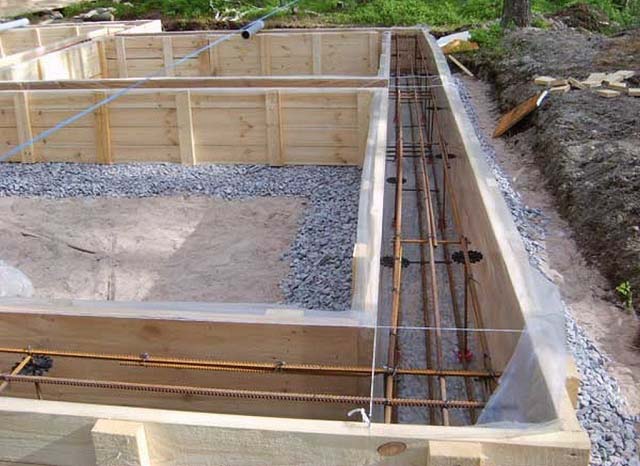

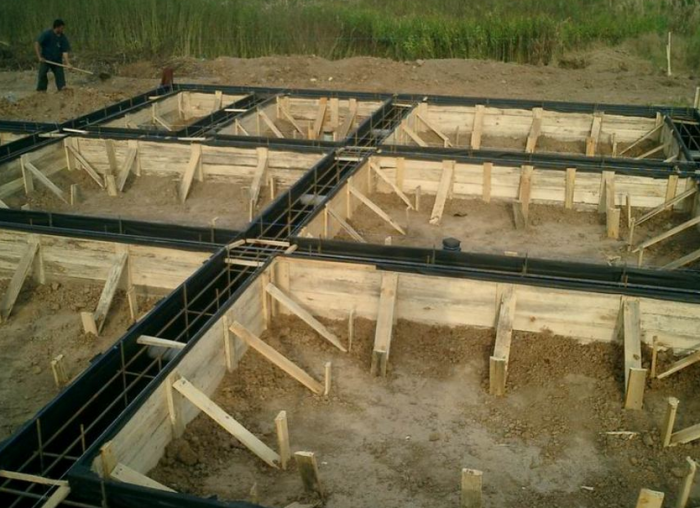

Установка каркаса и заливка бетоном

Перед началом заливки каркас опалубки проверяют на геометрию. Пространство внутри ограждения освобождают от мусора и посторонних предметов. В траншею кладут подкладки толщиной 5 см. Далее на них устанавливают связанный каркас арматуры, который собирался по чертежу. Вдоль него крепят фиксаторы, которые предотвращают соприкосновение армирования со стенками опалубки.

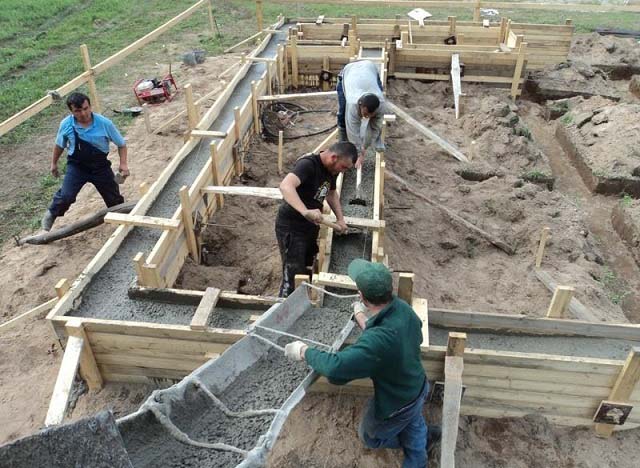

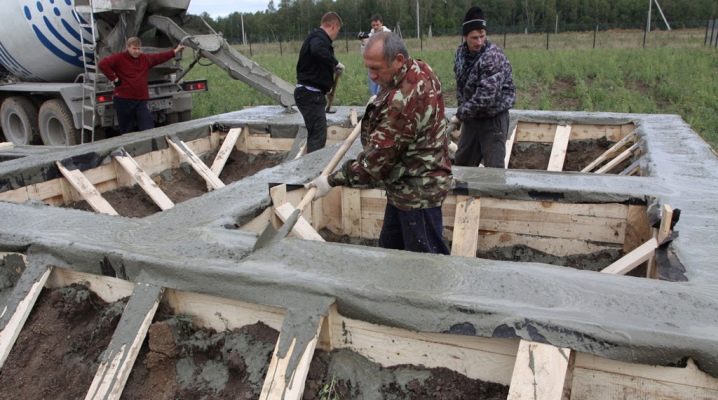

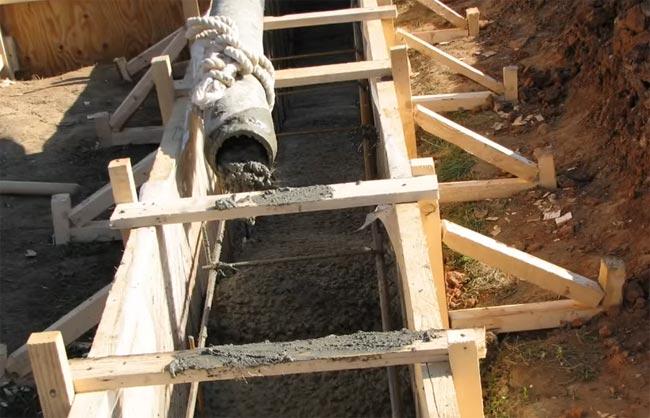

Заливку бетона производят одновременно по всей протяженности ленточного основания. Поэтому раствор или готовят на месте с помощью бетономешалки, или привозят на строительный участок в автомиксерах. Армирование и заливка ленточного фундамента под небольшие объекты (сарай, гараж, теплицу) не требуют больших затрат материалов. Бетон в этом случае можно замешивать вручную с помощью лопаты. После того как в опалубку залит слой примерно в 20 см, бетон уплотняют. Для этого удобно использовать ручной вибратор.

Требования к бетону

В состав бетонной массы входит вяжущее вещество (цемент), наполнители (песок, гравий, щебень), разбавитель (вода). Качество и количество этих составляющих определяет технические особенности раствора. Имеют значение четыре эксплуатационных показателя бетона:

1. Класс или марочная прочность.

2. Морозостойкость.

3. Водонепроницаемость.

4. Подвижность.

Марки бетона включают диапазон от М50 до М800. Для устройства армированного фундамента частного дома подходят марки от М100 до М300. В некоторых случаях используют бетон прочностью М400. В отношении морозостойкости для армированного основания применим материал категории F150. Показатель водонепроницаемости при условии хорошей гидроизоляции залитого каркаса имеет в данном случае чуть меньшее значение.

Удобоукладываемость (подвижность) определяет пластичность бетона и его распределение по объему. По этому критерию для ленточного фундамента подходят W2 (под легкие постройки) и W4 (под частные дома). Готовую бетонную смесь, привезенную в автобетоносмесителях, заливают в опалубку не позднее чем через 90 минут. Если раствор завозят на площадку в самосвалах без постоянного перемешивания, то этот период не должен превышать 45 минут.

При соблюдении всех правил армирования, подготовки опалубки и заливки бетона, фундамент способен выполнить все накладываемые на него функции. На протяжении всего срока эксплуатации такое основание выдерживает нагрузки и не дает зданию проседать.

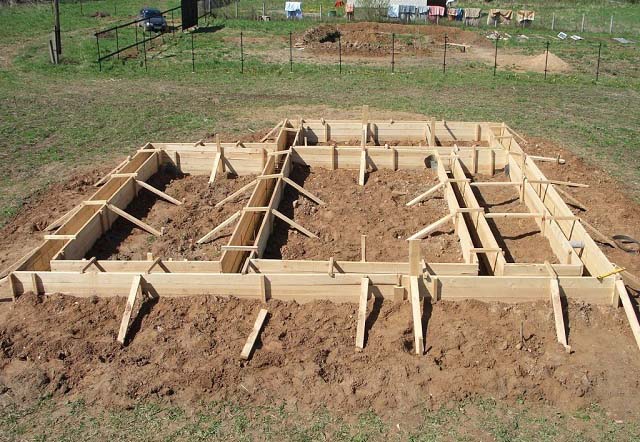

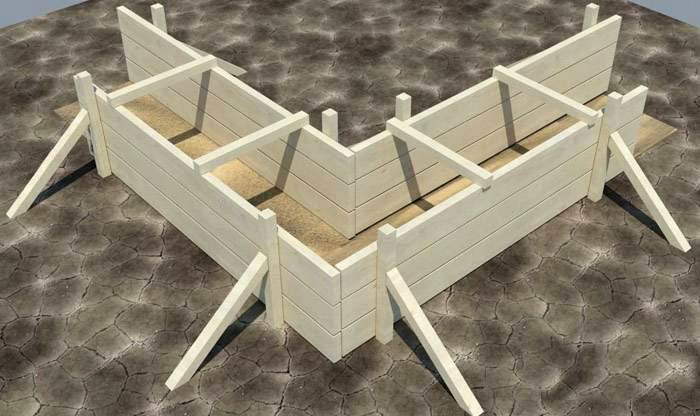

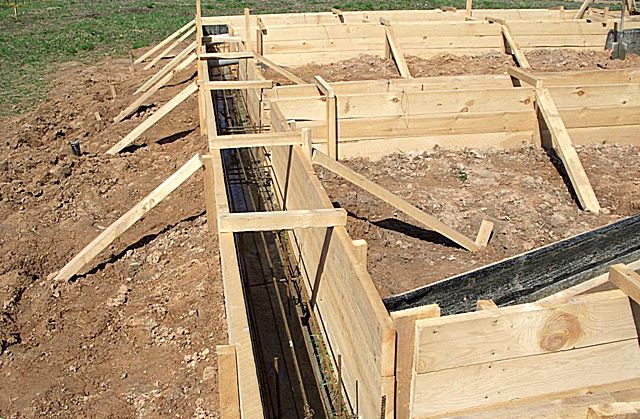

Порядок монтажа

Создание опалубки производится поэтапно:

1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО! Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

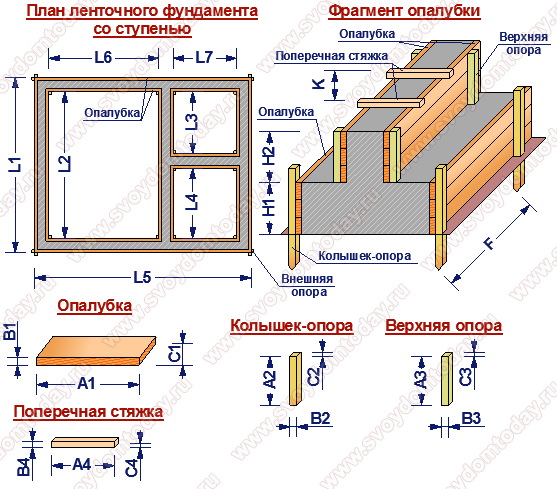

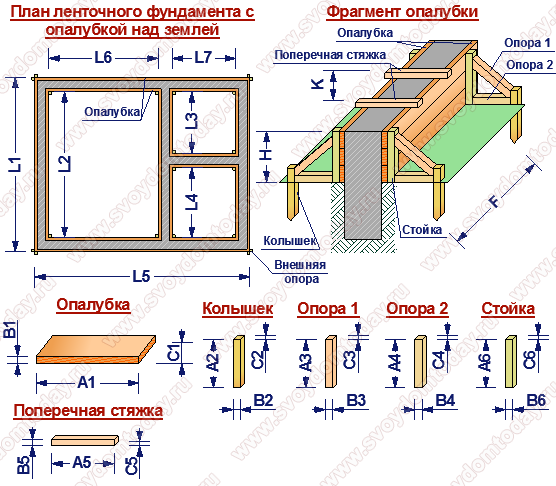

Калькулятор расчета количества досок для опалубки ленточного фундамента

Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания, придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.

Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Пояснения по проведению расчета

Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:

• Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
• Толщину фундаментной ленты.
• Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

Один из вариантов – опалубка ставится только на цокольной части фундамента.

Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

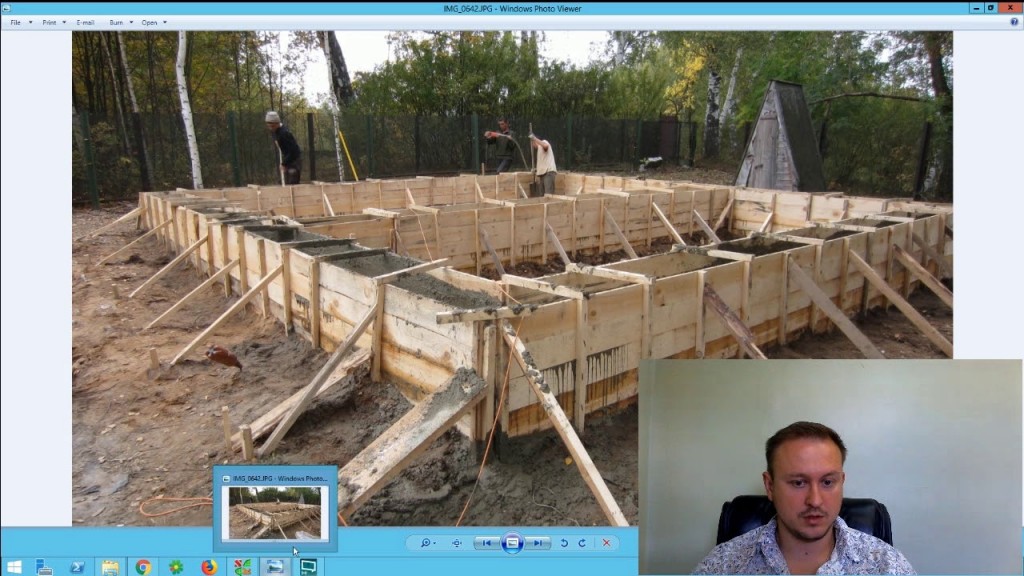

Опалубка смонтирована на всю высоту фундаментной ленты

Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.

• Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.

Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.

Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек

Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т.п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.

Планируемая высота стенок опалубки, м

Шаг установки вертикальных стоек опалубки, м

Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.

Как собирается опалубка для фундамента?

Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о монтаже опалубки для заливки фундамента – в специальной публикации нашего портала.

Рекомендуемые статьи по теме

Калькулятор расчета радиуса лучковой арки

Калькулятор количества бетона для заливки армопояса

Калькулятор расчета количества кирпича для кладки цоколя

Калькулятор расчета количества бетона для установки металлических столбов для забора

Состав бетона для фундамента пропорции — удобные онлайн-калькуляторы

Калькулятор расчета норм приточной вентиляции

Калькулятор количества проволоки для армирования ленточного фундамента

Калькулятор расчета несущей способности винтовых свай

Калькулятор нагрузки на свайный или столбчатый фундамент

Калькулятор количества арматуры для плитного фундамента

Калькулятор расчета количества основной арматуры для плитного фундамента

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента

Источники: -lentochnogo-fundamenta, -opalubki, -voprosy/

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

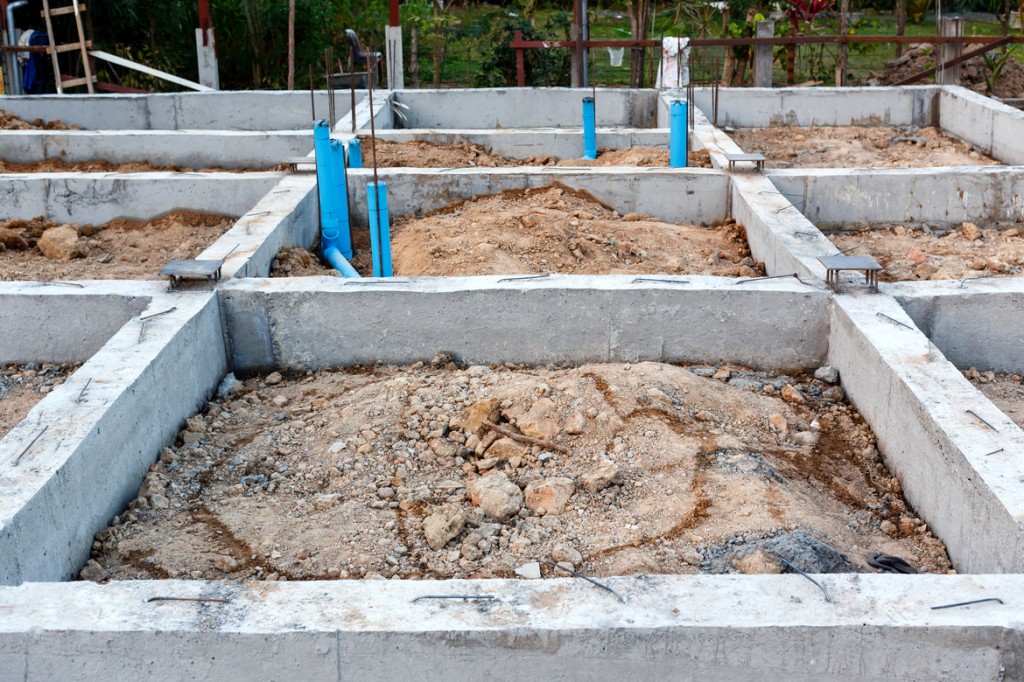

Ленточный

Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.

Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.

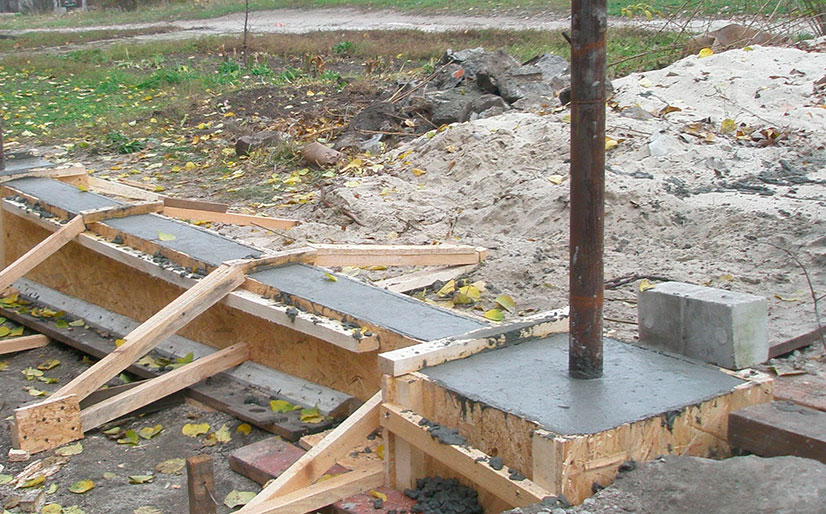

Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.

Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.

Для средней полосы, при возведении небольших частных домов и бань, достаточно выполнить заглубление в пределах 1500 мм с высотой наземной части до 400 мм.

Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.

Формула расчета выглядит так:

V=h*b*l, где:

• V – объем раствора в м 3 ;
• h – высота в м;
• b – ширина в м;
• l – длина ленты в м.

Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24 м 3 . При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48 м 3 .

Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.

В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:

V=h*b*l + 0,02*(h*b*l)

Полученное значение округляется до целого числа. Для наших примеров уточненное вычисление будет выглядеть так: для дома 6х6 V=24+0,02*24=24,48 (25) м 3 , для дома 10х10 V=48+0,02*48=48,96 (49) м 3 .

Расчет фундамента на дом – калькулятор затрат

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов:

• речного или карьерного песка средней крупности;
• портландцемента необходимой марки;
• среднефракционной щебенки.

Необходимо также учесть расходы на покупку:

• стальной арматуры, предназначенной для изготовления каркаса;
• досок, фанерных щитов или металла для сборки опалубки;
• вязальной проволоки, используемой для соединения стальных стержней;
• метизов, используемых для сборки опалубочной конструкции.

Важным элементом калькуляции являются транспортные расходы, связанные с доставкой на стройплощадку необходимых материалов.
