Винтовой свайный фундамент. Технология, достоинства и недостатки

Используйте преимущества лучших современных строительных технологий

Наш завод является производителем опор различного типа и готов предложить услуги по проектированию и устройству оснований для разнообразных строительных объектов. В данном разделе нашего интернет-ресурса мы хотим представить вашему вниманию сваи винтового типа, имеющие диаметр 159 мм. Для производства данной продукции нами используются высокотехнологичное итальянское оборудование и материалы безупречного качества. Такой подход к организации производственной деятельности позволил нам обеспечить соответствие выпускаемой продукции высоким европейским стандартам. Длина свай может варьироваться от 3 до 11 м, а ее выбор определяется особенностями будущего строительного объекта, а также характеристиками грунта на участке, предполагаемом к застройке.

Персонал нашей компании готов создать свайно ростверковый фундамент, который в современном строительстве пользуется значительной популярностью. Свайный фундамент с ростверком характеризуется следующими преимущественными особенностями:

• минимальные затраты времени и сил для возведения,

• сжатые сроки устройства основания,

• оптимальные материальные затраты.

Также фундамент свайный с ростверком характеризуется таким основополагающим преимуществом, как возможность создания прочного и долговечного основания в сложных условиях. Подобный фундамент актуален при возведении строительных объектов на склонах и неровных грунтах, а также при неустойчивых почвах. В таких местах использовать традиционные технологии устройства основания не имеет смысла, поскольку они не позволяют добиться его стабильности, надежности и долговечности. Если вы запланировали возведение строительного объекта в сложных условиях, свайный фундамент с ростверком является единственно верным выбором. Обращайтесь к специалистам нашей компании, которые в сжатые сроки разработают проектное решение, грамотно подберут длину свай, осуществят их производство и последующий монтаж. При этом монтаж фундамента может быть произведен в течение одного дня. Воспользуйтесь всеми преимуществами современных строительных технологий, которые предоставляют возможность возвести долговечный и комфортабельный строительный объект на любом участке независимо от особенностей грунта.

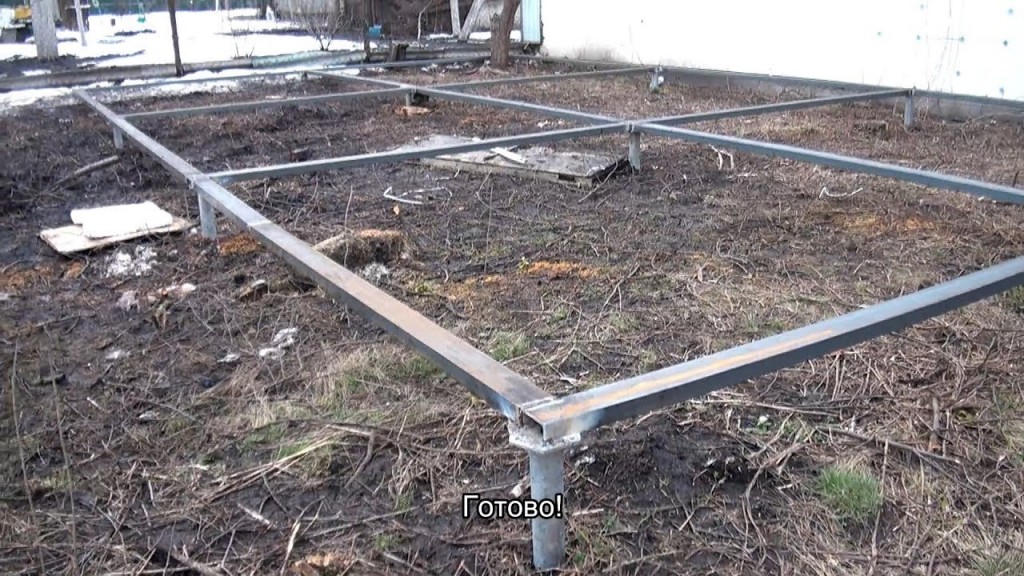

Стальной ростверк на винтовых сваях

Стальной ростверк на стальных винтовых сваях – самый универсальный вариант. Подходит практически для любого грунта и может быть установлен в любое время года, включая морозную зиму.

Чем хорош такой ростверк? Тем, что варится он из готовых фасонных стальных изделий, уголка и швеллера, прямо на участке в момент установки свайного винтового фундамента. Конструкция получается прочной и легкой, если конечно вы подсуетились и нашли нормального сварщика, а не такого, у которого, то дырки, то электроды залипают.

Стальной ростверк на винтовых сваях — самый легкий и прочный.

На такой ростверк можно ставить нижнюю обвязку и на ней монтировать далее весь каркас дома. Для крепления нижней обвязки каркаса к ростверку на верх стальной конструкции варятся проушины под болты.

Можно крепить швеллер не только по верху, но и между сваями.

Сам ростверк крепится к винтовым сваям либо крепежом, либо варится. Второй вариант предпочтительнее, так как вся конструкция будет жестче. Хотя каркасному дому фактически все равно, какой под ним фундамент, ибо каркас как коробок спичек – сам по себе жесткий.

Последовательность сооружения

Теперь, когда все подсчеты сделаны, и проект готов, начинаем сооружение. Есть и здесь тонкости и правила, которые обязательно нужно выполнять. Фундамент – это очень важная часть дома и делать все кое-как не получиться.

Подготовительные действия

Перед началом установки свайно-винтового фундамента требует провести некоторые подготовительные работы на самом участке:

1. Убрать растительность – это необязательно, но, когда участок чистый, работать намного проще.
2. Избавиться от мусора и корней деревьев и кустарника, если таковы были на участке.
3. Разметить территорию под дом с учетом, что от каждой будущей внешней стены можно отступить хотя бы метр – для удобства работы.
4. Отмечают место для каждого несущего элемента.
5. Для дополнительной защиты сваи можно по грунтовать

Установка первой сваи

Самой первой должна быть установлена свая на самой высокой точке участка. Для этого проделывают следующие манипуляции:

• садовым буром проделывают небольшую скважину;
• помещают в отверстие сваю с прикрепленным магнитным уровнем;
• в специальные отверстия в свае, устанавливают монтировки или арматуру и начинают ввинчивать элемент, до нужного уровня (по проекту).

Монтаж оставшихся опор

Когда установлена первая опора, приступают к монтажу той, которая располагается по диагонали от первой. Далее, фиксируют угловые элементы, а на завершающем этапе — все остальные по периметру. Процесс установки последних ничем не отличается от первой.

Устанавливаем ростверк

Теперь выполняем ростверк. Для этого используются два вида материалов. Какой из них выбрать зависит из чего будет возведен дом. Итак:

1. Швеллер или двутавровая балка выдержит легкий дом из бруса или каркасник.
2. Монолитный бетон подойдет для тяжелых вариантов из кирпича.

Металлические детали приваривают к сваям, а для создания большей жесткости добавляют арматуру. Не забываем о дополнительном защитном слое.

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Основные опорные элементы с головной частью

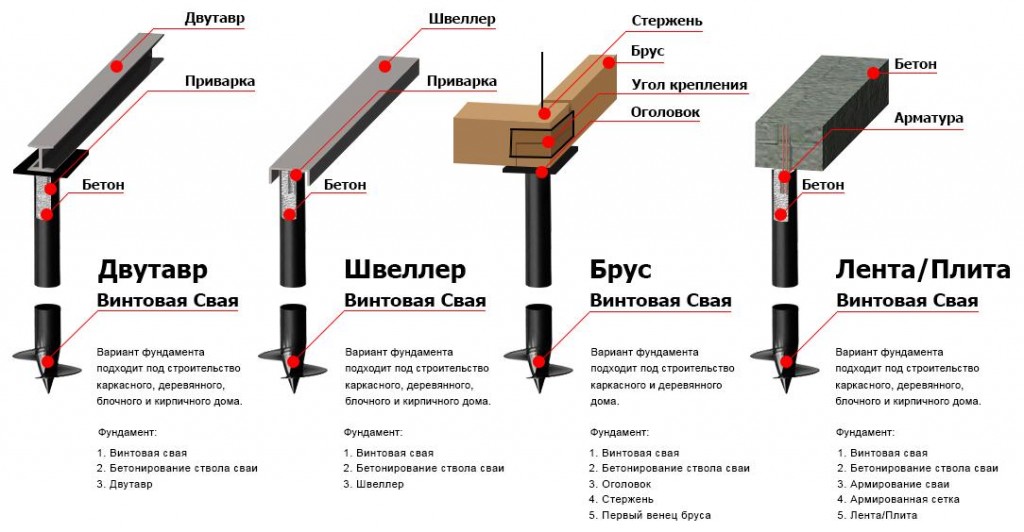

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

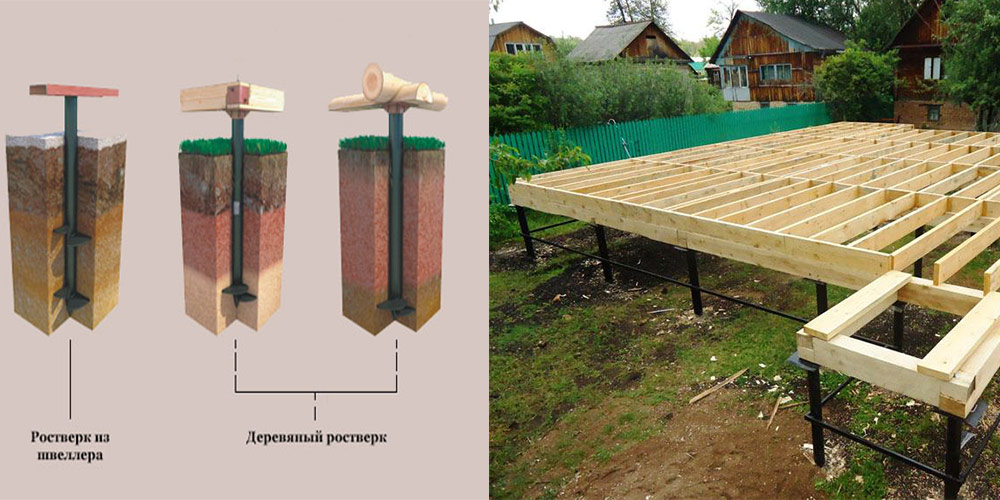

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

При использовании бруса 20х20, размеры верхней площадки должны быть не менее 25х25 — предотвратит растрескивание, аварийный выход бруса из строя.

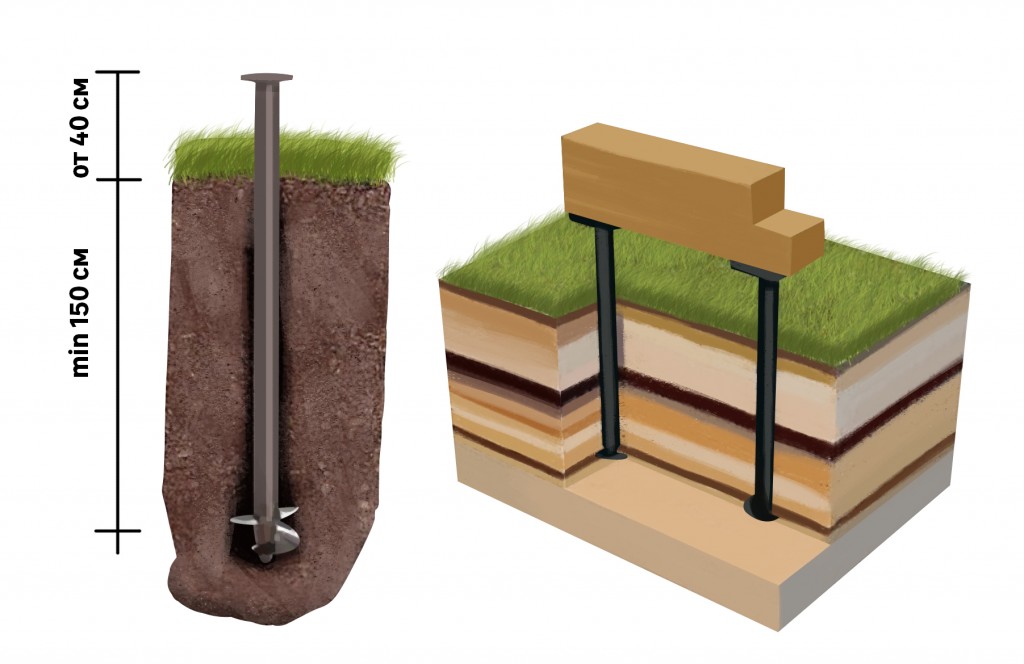

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Технология погружения винтовых свай под фундамент

Согласно технологии монтажа винтового фундамента необходимы подготовительные работы с проведением анализа почвы на участке. Параметры и количество опор подбираются после проведения анализа. Размеряется площадка под строительство, на которой отмечаются места планируемого погружения. Перед началом работ производится обработка винтовых свай с помощью антикоррозийного состава или грунтовки, отмечается, на какую глубину они должны быть погружены.

Не стоит забывать о том, что монтаж основания здания начинается с угловой вехи, которая расположена наверху рельефа. А только потом производится монтаж остальных опор. На каких грунтах можно устанавливать винтовые сваи под фундамент?

Винтовые сваи необходимо погружать достаточно глубоко, поскольку только так исключается возможность его разрушения при вертикальных нагрузках пучения почвы из-за морозов. При этом останутся только боковые воздействия, но, поскольку при этом создается малая контактируемая площадь, эти воздействия не оказывают решающее воздействие на сваи.

По этой причине определяя пригодность грунта, до того, как приступить к закладке фундамента здания, нужно рассмотреть его механические свойства. Свайно-винтовой фундамент рекомендуется использовать на следующих грунтах:

• Песчаных.
• Супеси.
• Суглинках.
• Глинистых.

Категорически запрещается использовать этот вид фундамента для строительства зданий на скальных, скально-обломочных грунтах, торфяниках, рыхлых посадочных грунтах.

Особую осторожность стоит соблюдать при установке данного фундамента на сильно обводненных грунтах, на которых грунтовые воды имеют различные уровни, зависящие от сезонов года. Если необходимо построить здание на подобном участке земли, перед строительством нужно провести пробное бурение, а глубина погружения свай должна быть максимальной.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Предпосылки выбора в пользу  свайно-ростверкового фундамента

Следует отметить, что свайно-ростверковый способ построения фундамента пользуется широкой популярностью. На это есть веские причины. Рассмотрим их.

Строительство дома часто планируется на поверхности, далекой от идеально ровной. Поэтому сваи, погружённые на разную глубину в грунт, прекрасно справляются с задачей выравнивания горизонтальной плоскости основания сооружения, а ростверк планомерно распределяет нагрузку на сваи, предупреждая перекосы и разрушения кладки.

Застройщик экономит время и усилия на работы по выкапыванию траншеи и вывоза земли. Не привлекается спецтехника. Работы можно выполнить своими силами. Кроме того, налицо экономический эффект, так как при заливке используется меньшее количество бетона!

При наличии болотистой местности или участка с неглубокими грунтовыми водами, свайно-ростверковый метод незаменим и выигрывает по всем параметрам.

Однако нужно помнить о следующем: при нахождении грунтовых вод ближе к поверхности, необходимо делать высокий ростверк. Располагать высоко над уровнем земли. А при глубинных залеганиях вод – низкий ростверк. К слову, низкий ростверк, пожалуй, самый надёжный и крепкий. Располагается ниже уровня земли, и обеспечивает жёсткую связку свай.

Иногда возникает вопрос: какой ростверк лучше – сборный или монолитный? Это зависит от желания самого застройщика. Порой проще заказать изготовление изделия на заводе и собрать ростверк из элементов (сборный). А многие изготавливают вручную – заливают бетон при помощи опалубки, получая в результате монолитный ростверк.

Расчёт

Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.

Для расчётов нужны сведения о:

• физико-географических условиях;
• геологическом строении;
• гидрологических условиях;
• физических свойствах грунта.

На основе этой информации:

• определяются параметры ростверка;
• вычисляются нагрузки;
• рассчитывается глубина заложения;
• определяется необходимое количество опор;
• вычисляется диаметр свай или столбов.

Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.

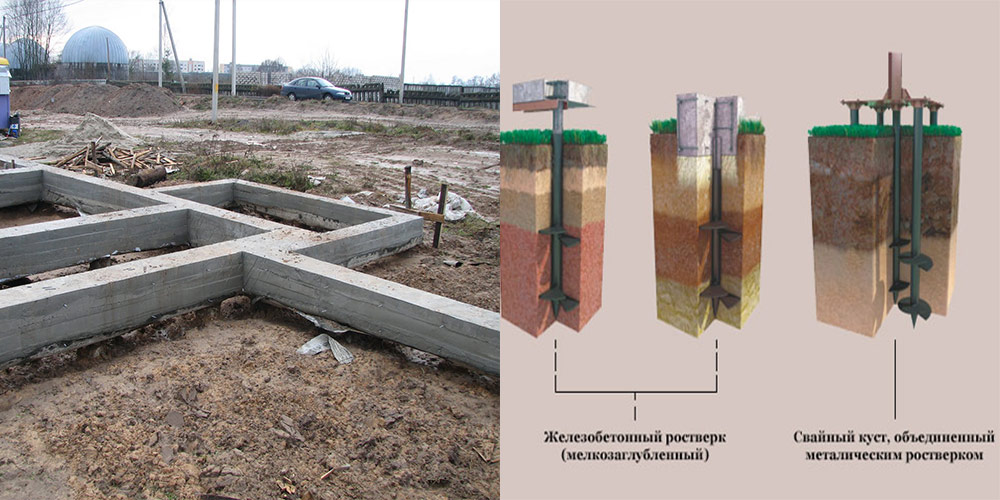

Виды фундамента на сваях

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

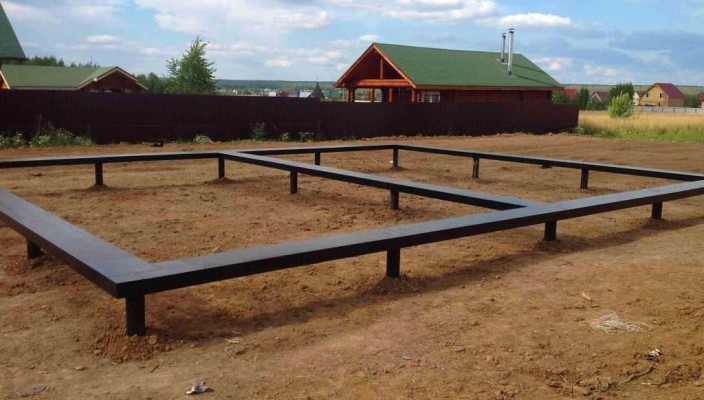

Свайный фундамент с металлическим обвязом

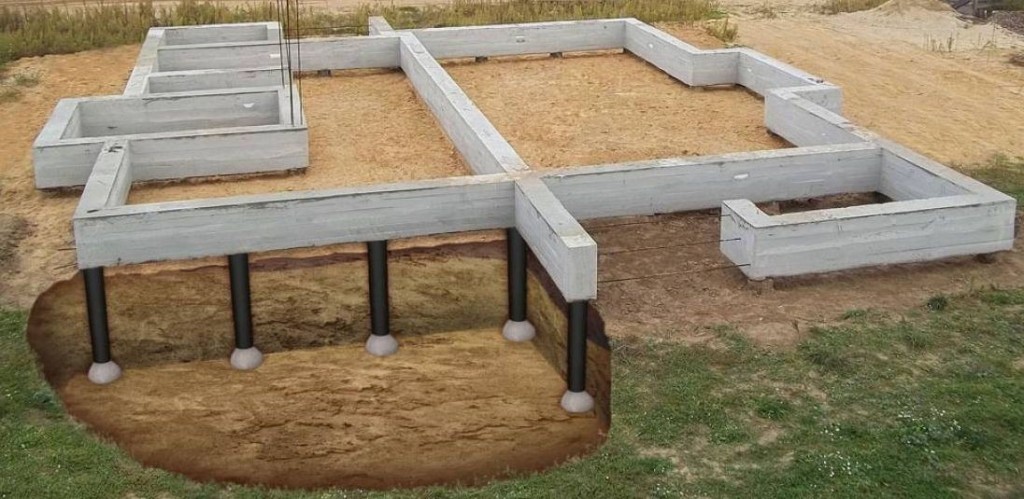

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

1. Винтовой.
2. Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Виды свай

Для свайно-ростверкового фундамента используют

• забивные,
• буронабивные,
• винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

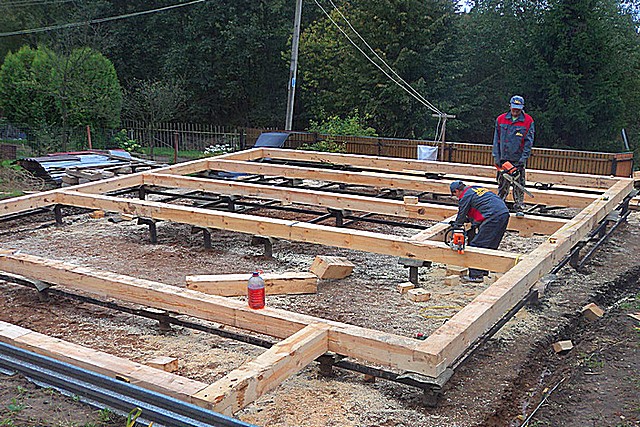

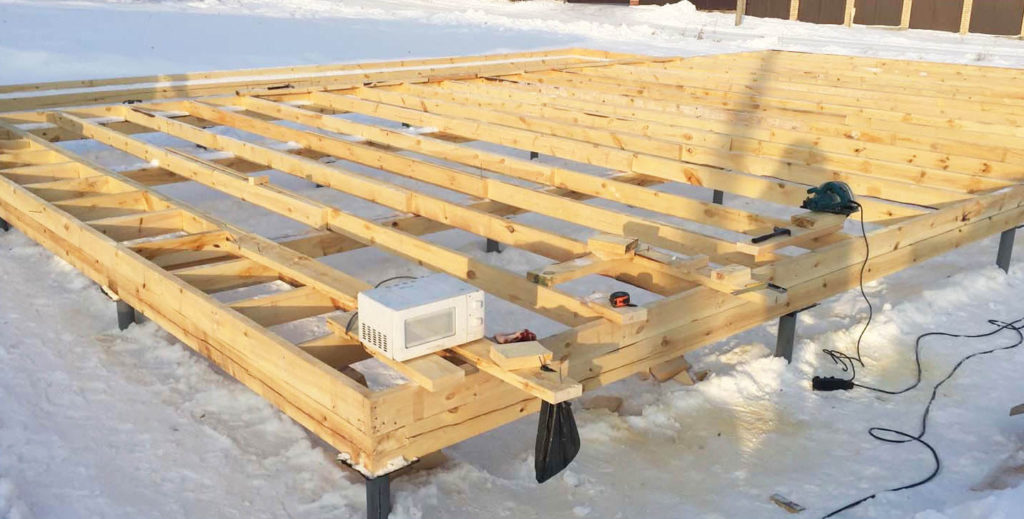

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома. Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

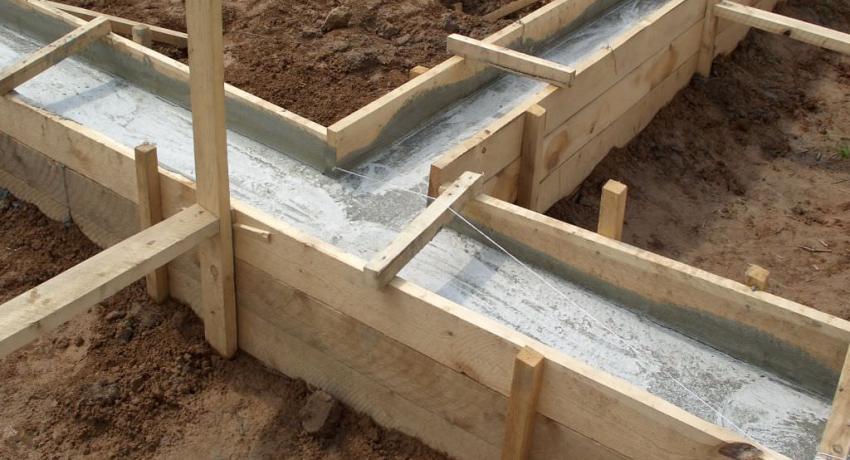

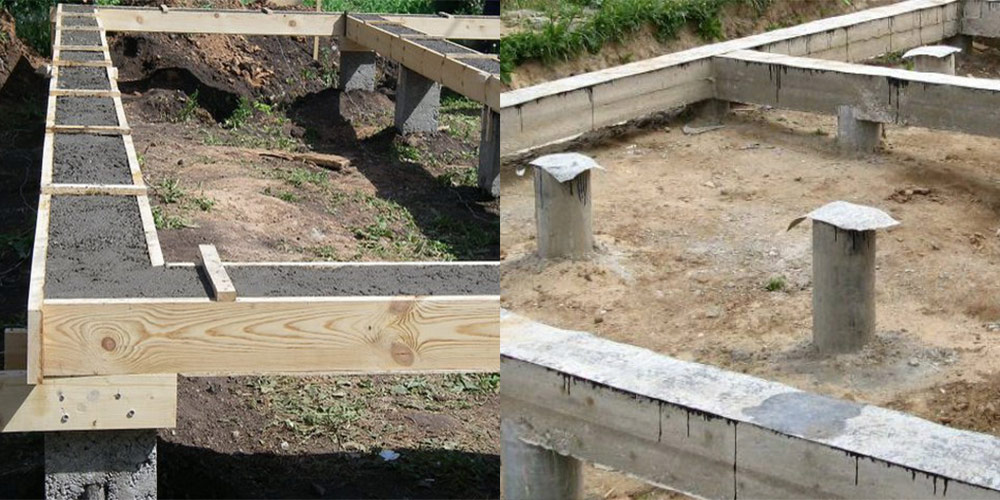

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

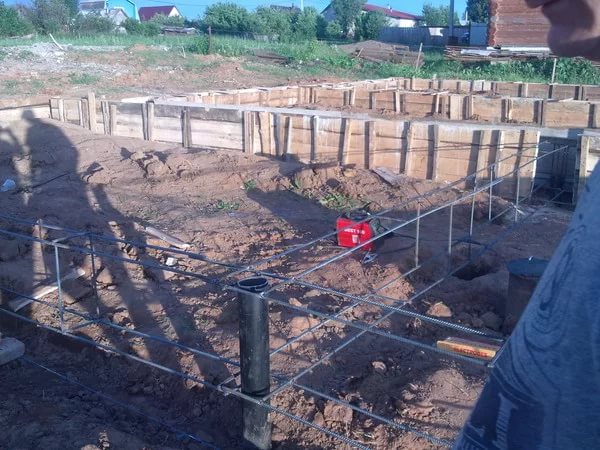

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Обвязка свайного фундамента. Правильно обвязать фундамент на винтовых сваях

Обвязка свайного фундамента – один из важнейших этапов работы по подготовке ровного основания для будущего строения.

Данный вид услуги предоставляет компания «Строй Сваи» при заказе монтажа фундамента. У нас лучшая ценовая политика, профессиональные рабочие и качественные изделия.

Обвязка фундамента на винтовых сваях

Обвязка винтового фундамента нужна, чтобы связать все отдельно стоящие сваи в единую систему. Это финальный этап обустройства фундамента, так как дальше начинается настил основания и возведение стен.

Дом на сваях обычно возводят в местах с особыми условиями:
• есть перепад высоты или очень неровный рельеф, который невозможно выровнять;
• слишком пластичная почва, например, песок или глина;
• чрезмерное количество воды в составе грунта;
• нужно построить фундамент над водой.

Также следует учитывать глубину промерзания – если она слишком большая, то без свайного каркаса не обойтись. Сваи представляют собой полые трубы с острым конусообразным наконечником и лопастями. Их завинчивают в грунт, бетонируют полость труб, обмазывают гидроизоляционной смазкой и только после этого обвязывают. Работники нашей компании выполняют все виды перечисленных работ под ключ.

Правильная обвязка винтовых свай

Обвязка свайно-винтового фундамента очень важна. Если выполнить обвязку правильно, то она:
• увеличивает жесткость всей свайной конструкции (грубо говоря, не дает разойтись опорам в разные стороны под давлением грунта или надстройки);
• стоит во главе правильного распределения веса верхней конструкции между всеми опорными точками;
• является гарантией долговечности и надежности строения.

Неправильная обвязка свай, наоборот, способна привести к очень серьезным негативным последствиям, среди которых:
• осадка дома;
• перевесы и трещины по стенам;
• ненадежность перекрытий;
• кривые стены и полы;
• разрушение постройки или ее части.

Доверять столь ответственное дело предпочтительнее профессионалам, иначе можно получить ворох проблем, которые сложно будет исправить.

Как обвязать свайный фундамент

Обвязка свайно-винтового фундамента имеет несколько разновидностей. Различия связаны с местом расположения и материалом, который используется.

Компания предлагает несколько популярных видов обвязки:
• Профильной трубой;
• Уголком
• Швеллером.

Также в природе существует обвязка с помощью железобетона, однако она применяется для более тяжелых специалисты имеют опыт работы со всеми типами и прекрасно разбираются в их секретах. Главный принцип – ростверк должен повторять рисунок будущих главных стен и простенков, так он ложится под самые тяжелые линии в доме и перераспределяет вес по опорам. Также важно правильно обрезать торчащие сваи под один уровень (нулевой). Техника работы зависит от вида материала, используемого для связки.

Нужно ли обвязывать винтовые сваи

Они гарантируют:
• качество;
• долговечность;
• стойкость;
• твердость;
• Фундамент будет стоять от 30 лет.

Обвязка дома на винтовых сваях, цена

Обвязка винтовых свай — дополнительная услуга. Каждый клиент – корпоративный и частный – найдет у нас выгодное предложение по покупке изделий и заказу всех видов услуг по их установке.

Мы стараемся держать цены на самом низком уровне за счет того, что:
• отсутствуют процентные надбавки (т.к. мы не тратимся на обширную рекламу, стараемся работать без посредников);
• есть хорошие скидки для оптовых и постоянных клиентов;
• прибыль получаем от количества заказов, а не от необоснованных наценок.

Уголок

Швеллер

Проф. труба

Балка

Мы возмещаем разницу, если вы обнаружите, что у другого предприятия цена ниже стоимость работ можно либо на сайте, либо по указанному телефону.

Как перевязывают сваи железными уголками

Металлическая обвязка на винтовых сваях увеличивает общую прочность фундамента. Металлом можно соединить опоры и для каркасных домов, и для более тяжелых – пенобетонных. Если строение легкое, подойдет и уголок, если нет – выбирают двутавр или швеллер.

Особенности металлической обвязки:
• стальные балки привариваются к самим трубам;
• Материал можно варить с укосом, придавая дополнительную жесткость конструкции;
• балки обрабатываются антикоррозийной грунтовкой.

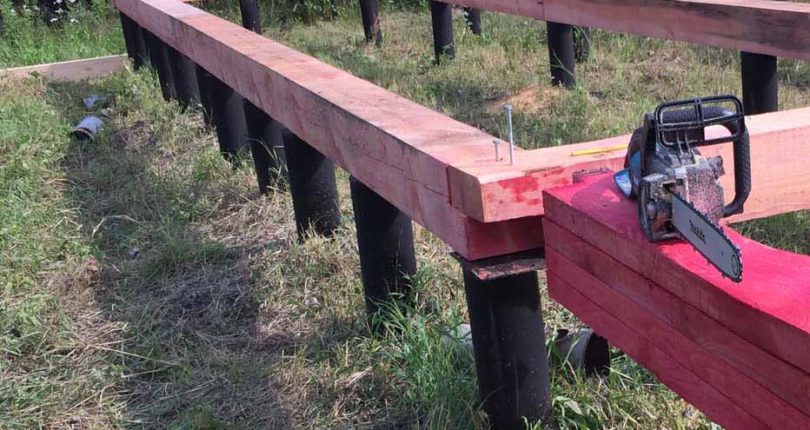

Деревянная обвязка свайного фундамента

Деревянная обвязка свайного фундамента применяется практически для любых строений на свайно-винтовых фундаментах и обычно выполняется строителями самого дома. Деревянную обвязку нельзя делать при строительстве кирпичных построек (ввиду тяжести).

Особенности подготовки:
• часто используемый размер бруса – 150х150 или 200х200 мм, длина должна соответствовать стороне постройки;
• в местах стыков нарезаются пазы;
• используется древесина хвойных пород, как более прочная;
• брус должен быть высушен, чтобы не давать усадку;
• дерево нужно обработать для изоляции от влаги.

Процесс крепления:
• Выравнивание труб по нулевому уровню;
• Приваривание к трубам оголовков с отверстиями под болты;
• Обработка спецсредствами, прокладка гидроизоляции;
• Сверху на оголовки устанавливаются брусья, проверяются места стыков (можно сделать дополнительное уплотнение);
• Болтами по дереву стягивают брус и основа готова.

Доверьте работу по возведению свайного фундамента и его обвязке профессионалам из «Строй Сваи» и получите 100% надежный результат.

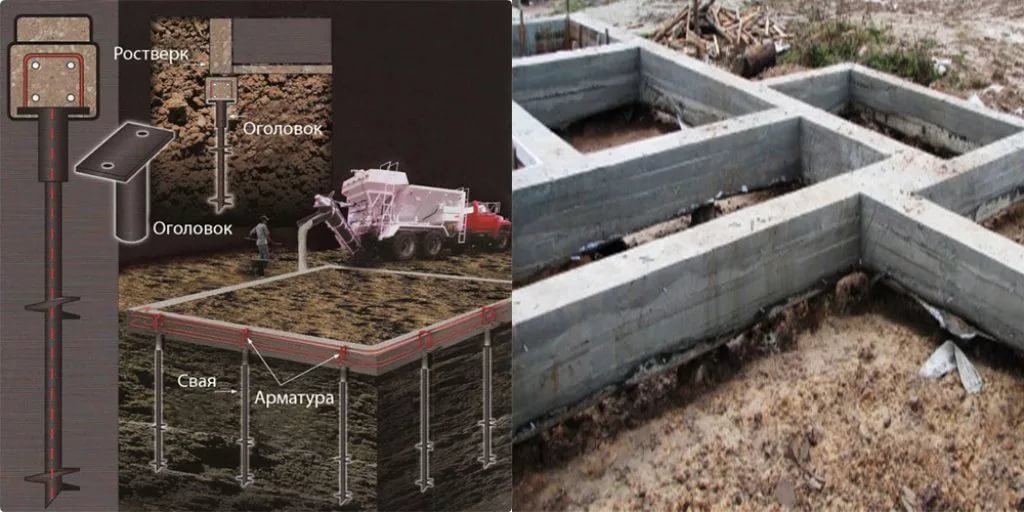

 Монтаж оголовков и ростверк

Установка оголовков начинается как только раствор отвердеет. Оголовок крепится к свае при помощи сварки. Конструкция оголовка должна позволять крепить на себе элементы ростверка. Как правило, оголовок представляет собой плоскую стальную пластину, приваренную к обрезку трубы с диаметром чуть большим диаметра трубы сваи. Оголовок надевается на сваю и заваривается по окружности. Сварной шов обязательно покрывается антикоррозионным составом.

Ростверк представляет собой совокупность связующих элементов, которые обеспечивают горизонтальную и вертикальную устойчивость фундамента и линейное распределение нагрузки от конструкций здания. Для построения ростверка используются металлические швеллеры или уголки, деревянный брус, железобетонные конструкции.

Стальные элементы ростверка крепятся к оголовку с помощью сварки или болтовых соединений. Деревянные – шурупами или кронштейнами. Железобетонные ростверки представляют собой монолитные конструкции, в которых, в виде закладных деталей, используются оголовки свай.

Монтаж оголовков и ростверк

Вверх

Преимущества и недостатки ростверкового фундамента

Среди положительных характеристик необходимо выделить:

Говоря о том, что такое ростверк фундамента на сваях, необходимо выделить еще ряд положительных черт. Это:

• Снижение объемов земельных работ и трудозатрат. Не приходится вынимать и перемещать тонны грунта, готовить котлован;

• Нетребовательность к разновидностям почвы. Строить можно на песчаниках, торфяниках, суглинках;

• Возможность создавать базы со сложной геометрией: с закруглениями, конусовидные, многоугольники и т. д. Главное – сборка опалубки нужной идеально подходит для регионов со сложной геологией, со значительными перепадами высот. Не стоит забывать про этот тип базиса, если в непосредственной близости есть река, случаются разливы.

Справедливости ради необходимо отметить и немногочисленные недостатки. Базис данного типа:

• Не предполагает наличие подвала, «нулевого» этажа;

• требует точных предварительных расчетов;

• Не пригоден для гористых регионов. Минеральные породы сложно пробить. Потребуется предварительное рассверливание. К тому же повышается вероятность выталкивания свай на поверхность во время зимнего пучения. По этой же причине основание не рекомендовано для территорий со значительными почвенными подвижками по горизонтали.

Типы фундаментов, их преимущества и недостатки

Надежность и долговечность любого строения зависит от его основания. Самое прекрасное здание без прочной опоры быстро разрушится.

Для того, чтобы уже на стадии проектирования безошибочно выбрать оптимальный тип фундамента под строительство Вашего дома, хозяйственных построек, гаража и забора, следует руководствоваться рядом важнейших факторов:

1. Состав грунта и уровень грунтовых вод (определяется инженерно-геологическими изысканиями).

2. Характер рельефа и наличие инженерных коммуникаций (определяется инженерно-геодезическими изысканиями).

3. Общая нагрузка на фундамент (определяется инженерным расчетом по проекту).

Основные виды фундаментов:

· ленточный;

· свайный;

· сплошной (подвид – шведская плита);

· сборный;

· столбчатый.

Наши специалисты качественно и грамотно, в короткие сроки возведут даже самый сложный фундамент для дома, бани, хозяйственных построек и прочих сооружений.

Ленточный фундамент

Подходящий вариант для строения с подвалом, с несущими кирпичными, бетонными, деревянными стенами.

Типы ленточных фундаментов:

· монолитный железобетонный. Такой фундамент выполняется из арматуры и бетона. Сечения арматуры, класс бетона, количество этих материалов рассчитывает инженер-конструктор. Для монолитного фундамента необходимо изготовить опалубку;

· сборный фундамент. Сооружается из блоков, которые укладывают и скрепляют между собой цементно-песчаным раствором, а затем – толстой строительной проволокой.

Преимущества сборных фундаментов – сжатые сроки возведения. Их недостатки – необходимость дополнительных расходов на строительную технику, а также сложность добиться герметичности стыков между блоками. Даже небольшие щели приводят к просачиванию влаги, а значит к разрушению стен подвала;

· бутовый. Чтобы подогнать друг к другу эти дорогие природные камни, необходимы специальные навыки;

· кирпичный ленточный фундамент. Возводится из влагостойкого, хорошо обожженного кирпича, при этом необходимы профессиональные навыки каменщика.

При строительстве фундаментов для домов малой этажности, довольно часто используется бутовый и кирпичный фундамент.

Свайный фундамент

Применяется на местности со слабыми грунтами.

Различают такие основные виды свай:

· забивные. При забивании железобетонных свай, на каждую воздействуют с рассчитанной заранее нагрузкой до тех пор, пока свая не перестанет углубляться при ударе. Это значит, что она достигла слоя грунта, способного ее держать. Забивание осуществляется с помощью пневматического молотка;

· буронабивные. Каркас из арматурных стержней для буронабивных свай опускают в заранее заготовленные скважины с расчетным шагом и глубиной. Часто из-за рыхлого грунта буронабивные сваи выполняются в обсадной трубе. По сваям выполняется железобетонный ростверк;

· винтовые. Винтовые сваи вкручиваются в грунт, поскольку имеют на своем конце специальные лопасти. Затем полученные полости заполняются бетоном. Далее выполняется ростверк либо обвязка.

Этот фундамент предназначен для небольших, не тяжелых зданий и сооружений. Все действия должны осуществляться строго по расчету инженера-конструктора.

Свайно-ростверковый (свайно-ленточный) фундамент выполняется для не тяжелых строений без подвала (возможен полуподвал) на пучинистых грунтах, на крутых склонах, на участках с высоким уровнем грунтовых вод. Он состоит из железобетонных свай шагом 1200–2500 мм по расчету, заложенных ниже уровня промерзания грунта и уложенной на них, связанной стальными стержнями, сплошной железобетонной ленты-ростверка под всеми несущими конструкциями строения, либо сплошной плиты-ростверка (предоставляет возможность устроить подвал).

Преимущества свайно-ленточного фундамента:

· устойчив к подвижкам грунта;

· прочен. Выдерживает значительные нагрузки;

· возможность возведения в труднодоступных для тяжелой техники местностях.

Сплошной фундамент (плитный)

Фундамент под дом на местности со слабыми грунтами, где уровень грунтовых вод высок, выбирается сплошной, на песчаной подушке. Это монолитная железобетонная плита, либо железобетонная решетка подо всем зданием, возведенная по расчету инженера-конструктора.

Этот фундамент – для невысоких зданий без подвала. Для тяжелых зданий нужно выполнить армированные перекрестные ленты. Кроме лент это могут быть ребристые плиты.

Преимущества:

· пространственная жесткость;

· устойчивость к подвижке грунта.

Недостатки:

· трудоемкость;

· довольно высокая цена.

Шведская плита – разновидность сплошного (плитного) фундамента. Это утепленный монолитный фундамент малого заглубления со встроенными в него инженерными системами (электрических кабелей, водопровода, канализации и разводки труб теплых полов) и ровным полом, готовым для укладки чистого покрытия (плитки, паркета, проч.).

Такая плита – фундамент под дом, для небольших, не тяжелых строений без подвала, расположенных в холодных регионах с глубоким промерзанием грунта, а значит – возможностью морозного пучения. Ее успешно применяют на слабых, насыпных, пучинистых грунтах.

Ее достоинства:

· быстрые сроки возведения;

· не требует использования тяжелой техники, что существенно экономит средства;

· нет зависимости от уровня грунтовых вод;

· поверхность плиты готова к укладке покрытия.

Сборный фундамент

Если грунт на участке песчаный и сухой, можно принять сборный фундамент. На суглинках и глинах этот тип фундамента под дом противопоказан.

Фундаментные бетонные блоки устанавливают на свежеуложенном растворе на сборную, либо монолитную железобетонную ленту, либо на песчаную подушку толщиной 200–300 мм. По верхнему слою блоков выполняется монолитный железобетонный пояс.

Этот фундамент применяется для не тяжелых построек.

Столбчатый фундамент

От того, насколько грамотно рассчитан и построен фундамент, зависит прочность и долговечность всего здания на десятки лет.

Обратившись к нам, Вы обеспечите себе, своим детям и внукам комфортную жизнь, работу и отдых в надежном и безопасном доме.

Подробнее:

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!

Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

Виды используемых свай

Опорные элементы, устанавливаемые под ростверки, подбираются с учетом предполагаемой нагрузки объекта, типом почвенного состава, климатическими особенностями местности. Изготавливаются сваи из стали, древесины или бетона, могут быть комбинированными.

Исходя из варианта погружения, свайные опоры бывают:

• забивными. Под них заблаговременно готовятся скважины, установка выполняется с привлечением специальной техники;
• буронабивные. В скважине монтируются опалубка и арматурный каркас, после чего выполняется бетонирование;
• буровые. Ростверк устраивается на бетонных сваях, установленных в скважины;
• винтовые. Представлены пустотелыми трубами, снизу имеющими лопасти и заостренные наконечники.

Винтовые опоры используются даже в районах с вечно замерзшей почвой.

Нижняя обвязка каркасного строения

Перед началом укладки бруса на сваях устанавливают оголовки

Перед тем как приступать к работам, нужно разместить на опорах оголовки. Если выбрана обвязка швеллером, детали крепят сразу к ним. Если используются брусья, к оголовкам нужно предварительно присоединить фланцы. Делают это посредством сварки. Эти детали имеют ширину, аналогичную таковой у используемых брусков. Стыковые места нужно смазать составом, предохраняющим от коррозии.

Бруски часто соединяются методом «в лапу». С торцовых частей элемент пропиливают под углом так, чтобы ширина среза была идентична толщине самого стройматериала. Еще один вариант связывания – «в полдерева». Здесь брусок пропиливают вдоль. При этом ширина также будет равной толщине элемента.

Чтобы предохранить материал от порчи под действием влажности, используется гидроизоляционная прослойка. Для ее организации подойдет рубероид или полиэтилен. Его нужно прокладывать в участках соприкосновения дерева и металла. Если брус кладут на бетонный ростверк, последний обязательно необходимо изолировать двумя слоями рубероида и битумной мастикой.

Начало обвязки идет с уголков, где соединяют первые смежные элементы. Для выверения перпендикулярности подойдет простой треугольник. Вместо обычных гвоздей для скрепления элементов обвязки лучше брать саморезы – их легче выкрутить при ремонте. Один брусок с другим соединяют скобами или пластинками из металла.

Иногда практикуется и двойная обвязка. При этом первый ряд брусков имеет квадратное сечение со стороной 0,2 м, второй – прямоугольное, с габаритами 0,1 на 0,15 м. Верхний ряд кладут на меньшую сторону.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
