Ленточный мелкозаглубленный фундамент своими руками

Преимущества конструкции

Основание мелкого заложения выгодно отличается от других конструкций. Это касается не только затраченных средств, но и технических характеристик:

1. Экономичность. Если сравнить мелкозаглубленный фундамент с заглубленным, то постройка первого обойдется в 2-3 раза дешевле.
2. Меньшая трудоемкость. Возведение неглубокого основания требует минимум затрат сил. Предстоит выкапывать небольшой объем грунта, опалубка занимает малое пространство, а привлекать технику не придется. К тому же возведение такого типа основания существенно уменьшит сроки строительства.
3. Цокольный этаж. Незаглубленный фундамент не дает возможность расположить под помещением дополнительный уровень. Основание мелкой глубины позволяет создать подвал небольшого объема.
4. Устойчивость. Основание мелкого заложения предотвращает воздействие на здание пучинистых явлений (расширение почвы вследствие промерзания).

Проблема пучинистости и движения грунта

Самый распространенный вариант мелкозаглубленного фундамента – ленточный. Несмотря на то, что весь массив такого фундамента находится зимой в мерзлой почве, благодаря жесткости ленты он равномерно сдвигается вместе с пичинистым грунтом, поэтому давление и движение почвы не оказывает на него никакого разрушающего воздействия.

Конечно, такой вариант подходит лишь для относительно небольших построек, но он является экономичным и обходится намного дешевле полностью заглубленного, а по качеству и надежности ни в чем ему не уступает, если речь идет о небольших домах, капитальных гаражах, банях и подобных постройках.

Помимо того, что жесткость ленты обеспечивает ее целостность во время сезонных движений грунта, при строительстве такого фундамента принимается ряд мер, призванных снизить негативный эффект от пучинистости, что увеличивает срок службы фундамента.

Чтобы не промерзал пол зимой из-за малой глубины основы здания, такие фундаменты дополнительно утепляются и обустраиваются дренажной системой.

Чтобы максимально снизить воздействие пучинистости на фундамент, в месте строительства слой грунта нужной глубины можно заменить специальную подушку из непучинистой породы. Это сведет действие морозов на грунт и фундамент к минимуму, продлив срок службы фундамента и его устойчивость.

В целом можно сказать, что такой вариант подходит для практически всех участков, кроме чрезмерно подвижных пород почвы, где требуется свайный или глубокий ленточный фундамент.

Что такое ленточный фундамент

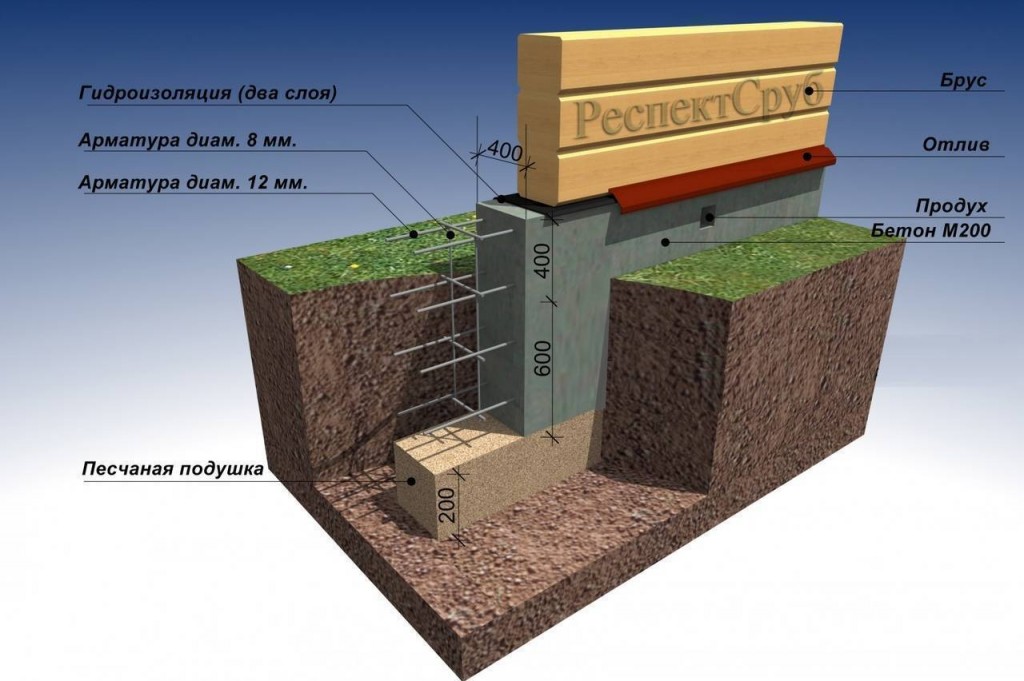

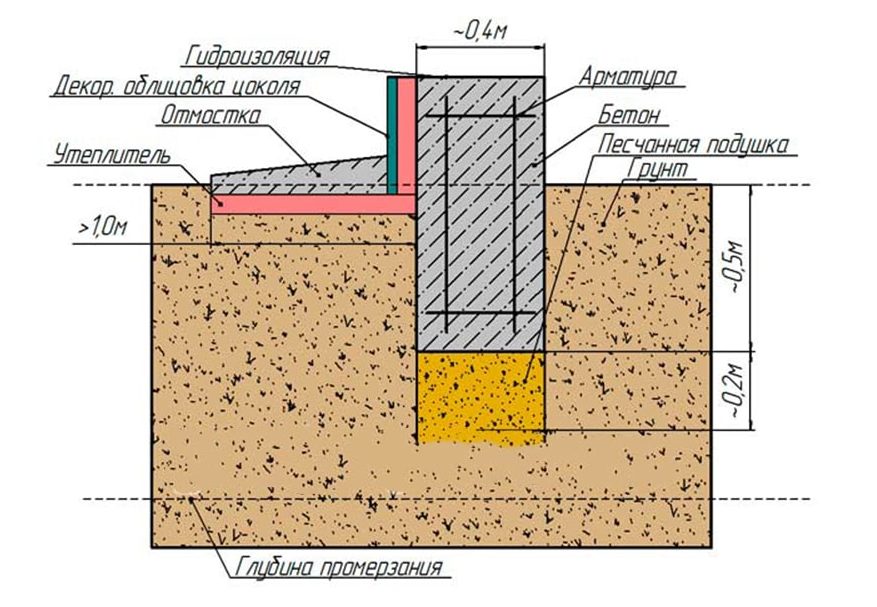

Конструкция ленточного фундамента ― это замкнутая железобетонная лента, заложенная по периметру строения, на которую опираются наружные и внутренние несущие стены. Она равномерно распределяет давление веса строения на почву и выдерживает внешние нагрузки. Ленту применяют при строительстве легких построек из дерева, а также зданий из кирпича и бетонных плит. Ленточный фундамент закладывают не только для жилого дома, но также для хозяйственных построек, гаража, бани и даже изгородей.

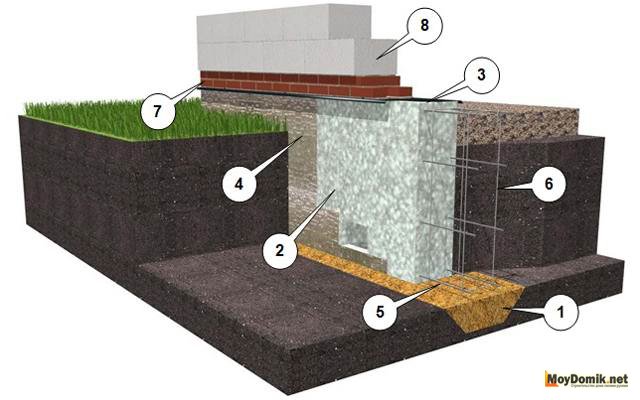

Устройство ленточного фундамента

Плюсы и минусы

К достоинствам ленточного фундамента относят:

• прочность и надежность, практически не уступающие монолитной плите;
• простое устройство;
• доступность самостоятельного изготовления;
• меньшую, чем у монолитной плиты, цену строительства;
• возможность устройства подвального помещения;
• длительный срок службы правильного ленточного фундамента (с гидро и теплоизоляцией).

Недостатков меньше:

Подушка под ленточный фундамент

На пучинистых почвах необходимы мероприятия по снижению уровня деформаций выпучивания до приемлемого уровня. Подушки из неподверженного пучению грунта, благодаря своим упругим свойствам, позволяют значительно уменьшить нормальные силы пучения, выталкивающие фундамент.

При устройстве подушек можно применять крупнозернистый и среднезернистый песок, котельный шлак, мелкий щебень, керамзитовый гравий, гравийно-галечную или песчано-гравийную смесь и другие несмерзающиеся материалы. Предпочтительным вариантом считается смесь из 40% гравия и 60% песка.

Толщина подушки определяется характеристиками грунта и составляет 10-50 см. На непучинистых грунтах под фундамент укладывается выравнивающая подсыпка.

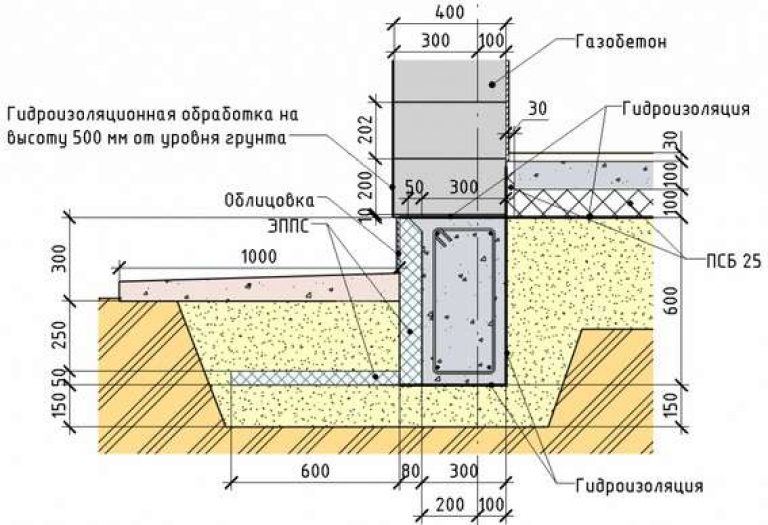

Чтобы ограничить влияние промерзания грунта, рекомендуется под отмостку укладывать теплозащиту.

Мелкозаглубленный ленточный фундамент на пучинистых грунтах: особенности и преимущества

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
2. Обустройство песчано-гравийной подушки.
3. Установку дренажной системы для отвода подземных вод.
4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП –83.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

1. менее 2м – 50 см;
2. до 3 м – 75 см;
3. более 3 м – 100 см.

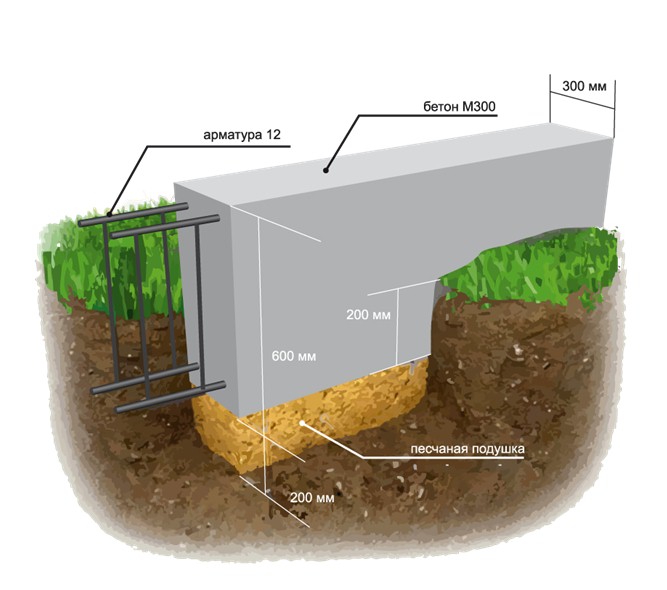

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

• Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Так называется конструкция из армированной металлическими прутьями монолитной бетонной ленты, выполненной под все несущие стены по периметру здания. Мелкозаглубленный ленточный фундамент на пучинистых грунтах используется для возведения не тяжелых конструкций, поэтому ее максимальная высота не превышает 1,5 м.

Главные достоинства мелкозаглубленного основания это:

1. Несложное выполнение.
2. Невысокая стоимость.
3. Возможность выполнить работы, не привлекая серьезную строительную технику.
4. Прочность. Основание способно выдержать вес небольших построек – каркасных сооружений, домов, бань.
5. Возможность использовать в работе доступные материалы и применять наиболее подходящие технологии. Например, создавать конструкцию, сложенную из кирпича, бетонных блоков, или выполнять монолитную основу, залив подготовленные формы бетоном.
6. При необходимости имеется возможность построить утепленное полуподвальное помещение.

Имеет мелкозаглубленный фундамент для дома и минусы. Это – недостаточная прочность. Но эта проблема – решаема: можно обустроить песчаную отсыпку и дренаж. Благодаря этому снижается нагрузка на почву и, соответственно, увеличивается прочность основы здания.

К недостаткам относится и тот факт, что строить основания для зданий на промерзшей земле нельзя. Недопустимо оставлять мелкозаглубленную основу на зимний период ненагруженной. Из-за этого приходится ускорять работы по заливке конструкции и возведению стен.

Устойчивость к статическим нагрузкам

По этому критерию ФМЗ разделяются на жесткие, способные выдерживать исключительно воздействие силы сжатия, и гибкие, устойчивые также и к растяжению. К гибким опорам относятся только конструкции, выполненные из железобетона. Все остальные являются жесткими

Способ изготовления

По способу производства незаглубленный фундамент может быть сборным (из готовых блоков) или монолитным (заливным).

Форма сечения

Мелкозаглубленный фундамент может иметь различные формы сечения ленты:

• прямоугольную,
• ступенчатую (Т образный фундамент),
• трапециевидную.

Основание с Т образным сечением.

При изготовлении трапециевидной конструкции важно соблюдение угла распределения нагрузки (угол между перпендикуляром к основанию и наклонной гранью):

• для бетона – 45°,
• для бута и бутобетона – 30°.

Увеличение этих значений приводит к увеличению растягивающих напряжений.

Трапециевидные бетонные блоки для сборного ленточного основания.

Типы и виды ленточного фундамента

Ввиду того, что фундамент ленточного типа является наиболее востребованным, появились различные его модификации, позволяющие получить заданную надежность основания при экономии времени, средств, материалов или других ресурсов.

В частности, ленточные фундаменты можно классифицировать по следующим признакам:

1. По способу устройства

Выделяют три разновидности:

Монолитный

В данном случае фундамент будет представлять собой замкнутый контур. Применяется для домов любой конфигурации и веса. Монолитный ленточный фундамент считается наиболее надежной разновидностью и позволяет гарантировать устойчивость любого строения.

Еще одной особенностью монолитной конструкции является отсутствие необходимости выполнять его гидроизоляцию. Дополнительную прочность фундаменту придает армирование (уложенный в толщу бетона связанный арматурный каркас).

Поскольку монолит представляет собой прочную стену, ее часто используют в качестве стены при планировании подвала. Существенным достоинством монолитного ленточного фундамента является относительная простота его заливки и отсутствие необходимости привлечения дорогостоящей техники. Однако его минусом считается трудоемкость выполнения работ и длительный период устройства.

Исходя из особенности конструкции этого типа фундамента, заливку следует приурочить к теплому и сухому времени года. Таким образом, следует учесть фактор сезонности. Чтобы основание было прочным оно должно высыхать постепенно естественным образом.

Сборный

Блочный, панельный, фундамент из блоков – все это названия одного типа основания. Чтобы ускорить процесс возведения и исключить влияние погоды на прочность основы, некоторые пользователи предпочитают использовать бетонные блоки, вместо заливки монолитного фундамента.

Блоки плотно подгоняются друг к другу, что позволяет обойтись без использования цементного раствора. Однако мастера советуют применять раствор. Такой подход позволяет упростить проектирование, исключить ошибки во время заливки, сократить период ожидания. Но его обустройство зачастую требует применения специальной техники (зависит от габарита и веса блока).

Также сборный фундамент нуждается в обязательной гидроизоляции. Кроме того, он не способен нивелировать пучение грунта, поскольку отдельные блоки могут быть вытеснены направленным давлением. Помимо того, использование блоков не позволяет армировать (усилить) основание.

Сборно-монолитный

Как следует из названия, данный тип ленточного фундамента объединяет в себе особенности двух предыдущих вариантов. Таким образом, процесс устройства будет состоять из укладки блоков и их объединения щитовой опалубкой, в которую будет залит бетон.

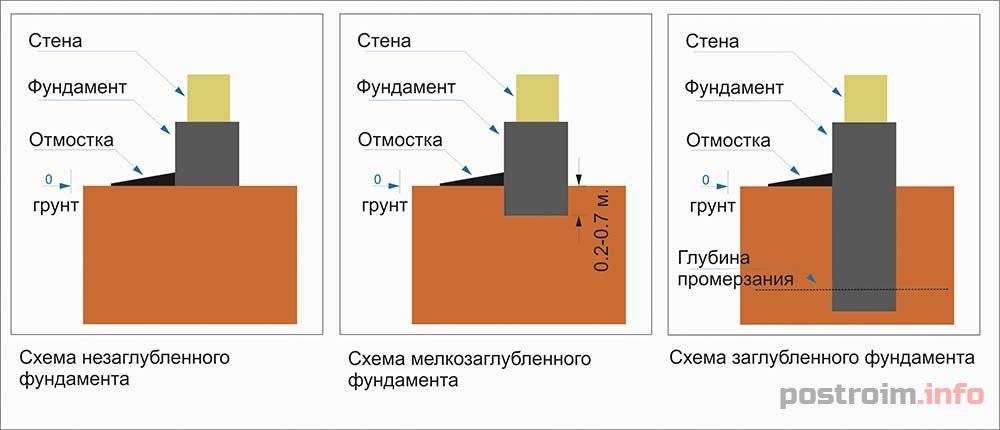

2. По глубине заложения

Выделяют три разновидности:

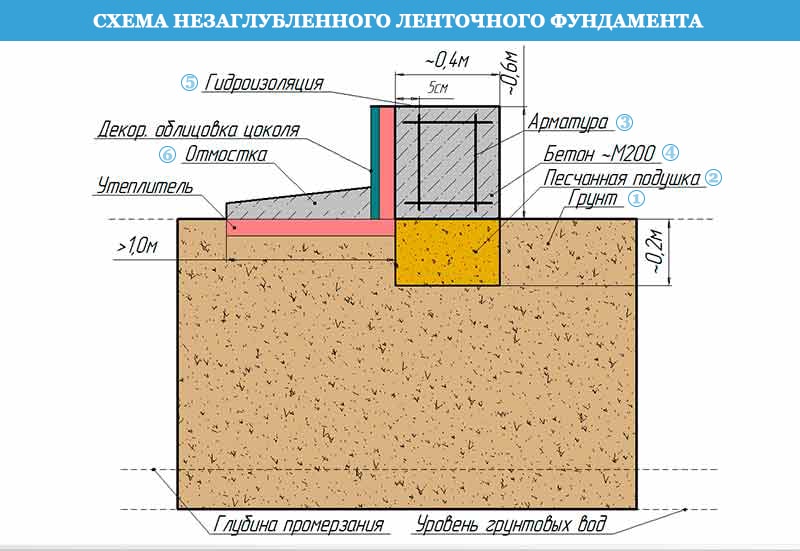

Отличительная особенность – отсутствие углубленной (подземной) части. Подошва фундамента (нижняя отметка) располагается на нулевом уровне, т.е. непосредственно на грунте, либо с незначительным углублением на 5-10 см. Принцип устройства ориентирован на удаление верхнего слоя почвы и его замену на песчано-гравийную подушку.

Как правило, НЗЛФ (незаглубленный ленточный фундамент) устанавливают под небольшие дачные дома с сезонным проживанием, для беседок, веранд, бань и прочих хозпостроек.

Мелкозаглубленный

Некоторые типы грунтов не несут в себе угрозы для строения, а, значит, нет необходимости закладывать ленточный фундамент на значительную глубину. Поэтому на твердых грунтах допустимо размещать подошву фундамента выше глубины промерзания. Зачастую данную разновидность используют для строительства небольших деревянных и каркасных домов, хозяйственных построек, бань, беседок и т.п.

В некоторых случаях мелкозаглубленный ленточный фундамент (МЗЛФ) дополняется опорными «ногами» – сваями, которые размещены в ключевых точках периметра (по углам, в месте пересечения несущих стен, под колоннами и т.п.). Нижняя точка свай находится ниже глубины промерзания грунта, что позволяет, с одной стороны получить надежное основание под строение, а с другой снизить расход материала, без потери надежности и несущей способности фундамента. Подобный тип фундамента называют свайно-ленточным.

Заглубленный

В этом случае глубина заложения фундамента (его подошва) расположена на уровне ниже уровня промерзания почвы. Помимо того, подвижная почва также не позволяет обойтись мелкозаглубленным фундаментом, а требует глубокого заглубления.

Глубокое заложение нивелирует риск подвижки здания одновременно с движением грунта, а также позволяет сделать фундамент более устойчивым к воздействию сил, которые создает движение почвы. В целом, такой тип основания является более надежным, нежели мелкозаглубленный, но его применение отличается значительным расходом строительного материала, соответственно, увеличиваются расходы и повышается трудоемкость работы.

3. По типу используемого наполнителя

Выделяют пять разновидностей:

• песчаный. Может служить основанием только для легких строений (сараев, летних кухонь, небольших дачных домиков);

• кирпичный. Является аналогом сборного ленточного фундамента, только вместо бетонных блоков применяется кирпич, как более легкий материал. Это позволяет избежать использования специальной техники;

• бетонный ленточный фундамент. Самый распространенный вариант. Бетону отдают предпочтение из-за возможности заливки непосредственно в месте строительства, а также возможности армировать основание;

• бутовый. Может считаться аналогом сборно-монолитного, поскольку в данном случае бутовый камень укладывается на цементный раствор. Таким образом, бут, весьма условно, выступает в качестве наполнителя;

• грунтоцементный. Целесообразно использовать при строительстве легкого нежилого здания на прочном грунте.

Примечание. При возведении фундамента важно не допустить появления пустот, т.к. их наличие снижает прочность основания.

Расчет

Перед тем как заняться закладкой фундамента, необходимо выполнить проектирование и сделать точные расчеты. Сложность проведения расчетов для мелкозаглубленного ленточного основания заключается в определении гидрогеологических характеристик почвы на участке. Такие исследования являются обязательными, так как от них будет зависеть не только глубина заложения фундамента, но и определится высота и ширина плит.

Кроме этого, чтоб сделать правильные расчеты, необходимо знать основные показатели.

• Материал, из которого планируется строительство здания. Ленточный фундамент подходит как для дома из газобетона, так и для построек из пеноблоков или бруса, но будет отличаться своим устройством. Это обусловлено разным весом конструкции и ее нагрузкой на основание.
• Размеры и площадь подошвы. Будущая основа должна полностью соответствовать размерам гидроизоляционного материала.
• Площадь наружной и боковой поверхности.
• Размеры диаметра продольной арматуры.
• Марка и объем бетонного раствора. Масса бетона будет зависеть от средней плотности раствора.

Важно также исследовать глубину промерзания грунта. Если он составляет от 1 до 1.5 м, то закладку осуществляют на глубине не менее м, при промерзании на более 2.5 м, основание зарывают на глубину, превышающую 1 м.

Расчет массы бетона

Бетон — главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой — уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

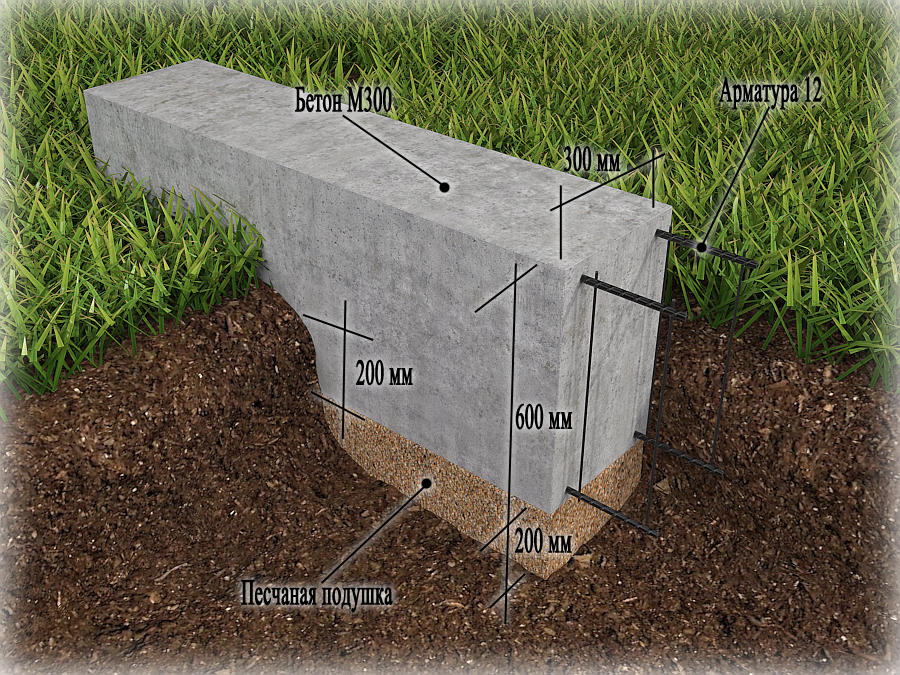

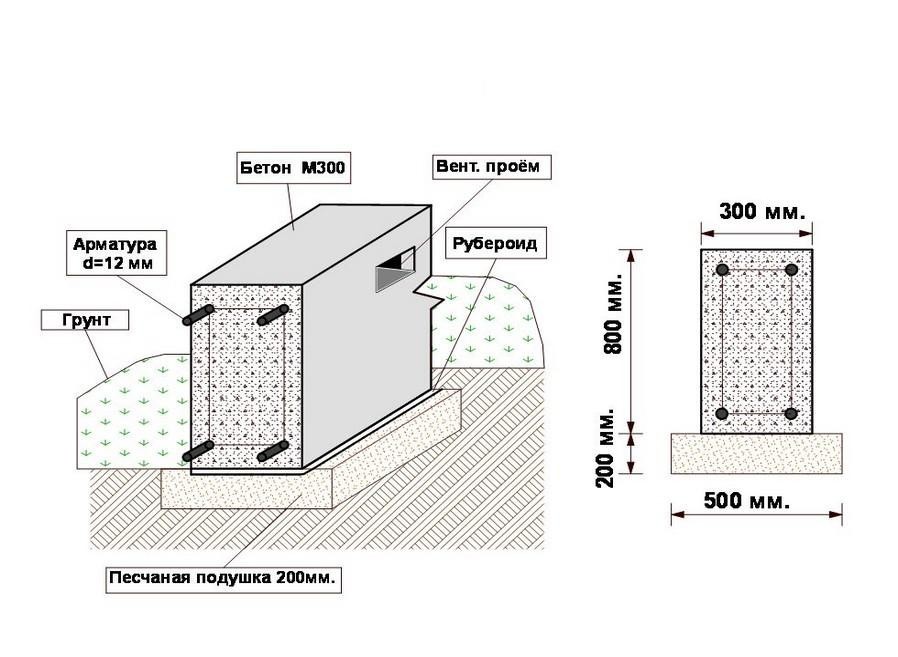

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов

Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:

12,96*2389 = 30 961,44 кг.

Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.

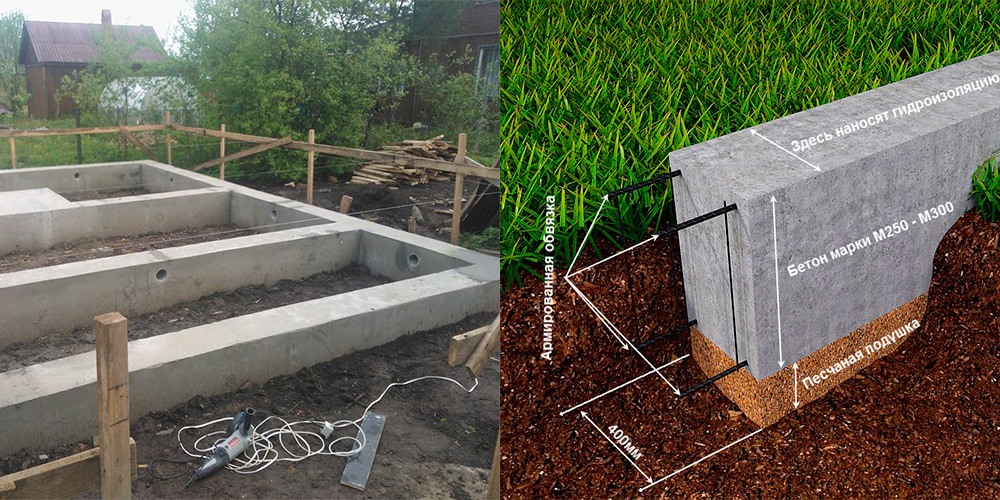

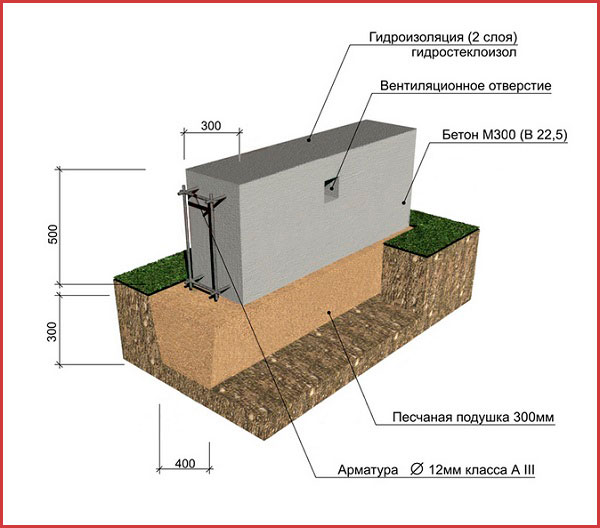

Как реализовать своими руками мелкозаглубленный монолитный ленточный фундамент: основные процессы

Подготовительный этап включает очистку предполагаемого места под застройку от мусора и выравнивание площадки. Если на участке находятся деревья, то их нужно не просто спилить, но и выкорчевать пни. На близлежащую территорию доставляют необходимый материал и оборудование. Последующие фазы обустройства МЗЛФ выполняются в последовательности, указанной ниже.

Разметка

Следует учитывать, что основание должно быть шире возводимых стен на 20 см. Для разметки используют шнур, колышки и рулетку. Процедура выполняется по пунктам:

• Сделать замеры по периметру и установить угловые маяки.
• Проверить диагонали и при необходимости скорректировать положение маяков.
• Выполнить отмостку на расстоянии 1 м от маяков.
• Закрепить шнур, обозначающий границы основания.

Проведение земляных работ

Копка своими руками траншеи для мелкозаглубленного ленточного фундамента начинается со снятия плодородного слоя земли, который в последующем может быть использован на грядках в огороде. Копать начинают с самой низкой точки, постоянно контролируя ровность дна. Наличие резких перепадов недопустимо, поскольку нагрузка от постройки будет распределена неравномерно. Оптимальная глубина рва – 60 см.

В процессе земляных работ нужно следить за вертикальностью стен траншеи. На дно готового рва стелется геотекстиль. Обычно выбирают такую ширину рулона, чтобы края текстиля можно было зафиксировать на краю траншеи. Подобным же образом поступают при возведении фундамента для забора с кирпичными столбами или стенами.

Организация подушки и опалубки

На дно рва помещается крупный речной песок, дополнительно возможно применение мелкого щебня, но при условии их послойного размещения. Песок также рекомендуется укладывать слоями, каждый из них тщательно трамбуется и поливается водой. В основном толщина подушки составляет 25-30 см, но в отдельных случаях цифры могут быть увеличены до 50 см. что учитывается при расчете земляных работ. По причине пористости подушки мастера советуют отделять ее от бетона гидроизоляционной пленкой.

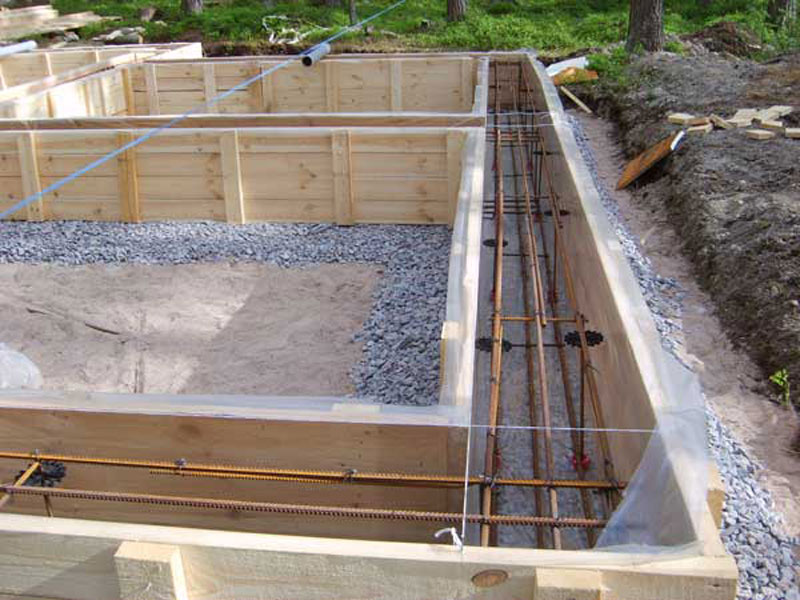

Армирование

Для сборки каркаса подготавливается необходимое количество арматуры, оптимальное сечение прутьев – 8-14 мм. Вариант со сваркой крайне нежелателен, потому что в местах соединения образуется коррозия, разрушающая арматуру. Поэтому предпочтительнее вязка проволокой.

Грамотное армирование подразумевает заливку стартового слоя бетона. Его процентное содержание от общей высоты МЗЛФ должно составлять не менее 30%. Этот этап предназначен для выравнивания поверхности перед укладкой армирующего каркаса. Кроме этого, бетон защищает арматуру от влаги.

Бетонирование основания

Не секрет, что для этой операции желательно использовать бетонный раствор высокой марки. Многих застройщиков интересует цена, которую нужно заплатить за материалы  для мелкозаглубленного ленточного фундамента . Опыт показывает, что в большинстве случаев оптимальным выбором будет бетон М300, представляющий собой шикарный компромисс между качеством и стоимостью.

Если раствор планируется делать самостоятельно, то неплохо обзавестись бетономешалкой. Кроме этого предстоит произвести расчет количества цемента и других компонентов.

Технология требует, чтобы последующий слой заливался до того, как застынет предыдущий. Заливать участки опалубки по очереди нельзя, даже если использовать перемычки – шовные участки будут иметь низкую прочность. После заливки бетон желательно присыпать сухим цементом, используя для этого сито. Максимальная прочность фундамента наступает через 28-30 дней.

Плюсы и минусы ленточного фундамента

Если обобщить всю приведенную информацию, можно сделать вывод о том, что ленточный фундамент имеет преимущества в сравнении с монолитной плитой, свайным и столбчатым фундаментом. К ним относятся:

• невысокая стоимость;
• простота возведения;
• прочность и надежность;
• возможность обустройства подвала;
• возможность строительства на нестабильных грунтах.

В то же время есть у данной несущей конструкции и некоторые минусы, в частности:

• необходимость в проведении теплоизоляционных и гидроизоляционных работ;
• проведение сложных земляных работ, а также применение специнструмента и спецтехники (в некоторых случаях).

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

• Монолитный, то есть изготовленный из бетонного раствора;
• Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

• Мелкозаглубленный — такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
• Заглубленный — основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Мелкозаглубленные фундаменты на разных видах почвы

Практика показывает, что фундаменты имеет смысл возводить в том случае, если грунт, который преобладает на участке, не относится к пучинистым. То есть к тем, которые не изменяют свой объём при промерзании – глины, суглинки и супеси. В отличие от песка, глина хорошо задерживает влагу, которая при замерзании расширяется.

Там целесообразно применять другие инженерные решения. Ещё одно ограничение, которое действует на применение такого фундамента, а именно они не предназначены для тяжёлых кирпичных конструкций. То есть, для кирпичного дома необходим другой тип фундамента, например, ленточный монолитный фундамент или плиту монолитную.

Но в случае если на такой фундамент планируется установка здания небольшого веса, то их можно возводить и на пучинистых грунтах. Но в этом случае необходимо принять меры по его дополнительному утеплению. На песчаных и щебёночных грунтах мелкозаглубленный фундамент возводится без особых сложностей.

Если вы являетесь участка с активным рельефом, то мелкозаглубленный фундамент также не подойдет, либо его высота в некоторых местах может достигать 3 м, чтобы сделать дом по уровню.

Разметка участка

При определении места расположения дома нужно учитывать близость других построек и дорог. От границ соседних участков отступ делают не менее 3 м, от дороги 5 м.

После выполнения всех необходимых расчетов делают чертеж фундамента на бумаге, согласно проекту дома.

Убирают с территории, на которой будет располагаться дом, весь мусор, корни растений.

Переносят разметку с бумаги на строительный участок. По углам и на пересечении несущих стен с перегородками забивают деревянные колышки с заостренным нижним концом или стальные прутья. Протягивают между ними веревку строго по уровню, все углы должны соответствовать 90 градусов (если другое не предусмотрено проектом). При разметке фундамента нужно учитывать толщину щитов опалубки.

От качества разметки будет зависеть, насколько ровной получится траншея под фундамент.

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

• Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;

Универсальный плитный фундаментИсточник

• Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.

• Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.

• Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.

• Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунтаИсточник

Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

Глубина заложения

Отдельно стоит рассмотреть требования к глубине заложения фундамента. Для всех типов оснований высота зависит от следующих факторов:

1. Глубина промерзания грунта или климатические условия местности. Здесь подошва должна быть ниже слоя промерзающей почвы. Иногда предпринимаются специальные меры для исключения морозного пучения грунта.
2. Наличие в доме подвала. Если решено обустроить подвальное помещение, то потребуется соорудить высокий цоколь. Он сможет обеспечить необходимую высоту МЗФ.
3. Уровень грунтовых вод. Подземные воды располагаются на достаточно большой глубине. Основные проблемы могут возникнуть при проектировании системы. Важно, чтобы они находились на 50 см ниже подошвы основания.

Важно понимать, что невозможно расположить фундаменты неглубокого заложения с полным соблюдением требований по глубине опирания. Поэтому требуются дополнительные меры. Они указаны специалистами при проектировании основания.

В большинстве регионах допустима величина в 0.5 м. Но дополнительно требуется выполнить утепление, теплую отмостку и песчаную подушку.

Какой фундамент подходит для пучинистых грунтов?

• Устройство основания на пучинистом грунте
• Варианты фундаментов для пучинистого грунта Ленточный мелкозаглубленный фундамент
• Неравномерные усадки сооружений на пучинистых грунтах

Пучинистый грунт – не самый лучший вариант для строительства, так как оно связано с необходимостью решения ряда задач, в частности, нейтрализации зимнего пучения грунта. то есть подвижек, которые могут быть опасными для фундамента и строения в целом. Именно поэтому специалисты рекомендуют делать незаглубленный фундамент. который отлично справляется с нагрузками, не подвергаясь неравномерным усадкам и разрушениям. Одним из популярных является мелкозаглубленный ленточный фундамент. который относительно несложно выполнить, подходит такое основание практически для любого строения.

Мелкозаглубленный фундамент на пучинистом грунте.

Для ленточного мелкозаглубленного фундамента необходимо вырыть котлован глубиной 50-70 см и уложить на боковые откосы гидроизоляцию в виде толи.

Шведский опыт

В подтверждение выше сказанного, рассмотрим температурные диаграммы из отчёта шведских специалистов, изучавших опыт строительства частных домов на незаглубленных плитах в самой Швеции. Рассматривался регион с глубиной промерзания 2,3м. Проводились исследования при толщине утеплителя в полу 10см, 20см и 30см. В результате были получены следующие температурные диаграммы:

Граница грунтовой толщи с температурой -1°С без утепленной отмостки.

Как видно из рисунка, в условиях отсутствия утепленной отмостки при большой толщине утеплителя тепловой режим здания не может полностью прогреть грунтовую толщу. Промерзание грунта заходит под пятно здания. Мощное утепление пола (с точки зрения сбережения тепла внутри земли) не спасает углы здания от мороза на поверхности. И наоборот, при незначительном утеплении пола в случае включенного отопления промерзание за счёт существенных энергозатрат на отопление не происходит.

Рассмотрим следующую диаграмму:

Граница грунтовой толщи с температурой -1°С при наличии утепленной отмостки.

В этом эксперименте под пятном здания заложен утеплитель толщиной 0,3м, под отмосткой – 0,1м. Ширина утепления отмостки принималась равной 0м, 0,6м, 1,2м. Полученная диаграмма наглядно показывает эффективность утепления отмостки. При ширине утепления 0,6м и 1,2м при прочих равных условиях (по отношению к предыдущему эксперименту) промерзание грунта не заходит под пятно здания.

В нашей стране распространение фундаментов мелкого заложения только начинает использоваться массово из-за отсутствия опыта такого строительства. В нормативных строительных документах требований к устройству утепленных фундаментов на сегодняшний день не существует.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

• На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
• К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
• Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

• Первый слой бетона распределить по всему периметру фундамента.
• Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
• Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
• Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Плюсы и минусы ленточного фундамента

Ленточный фундамент – самый любимый вариант для строителей-непрофессионалов. Он понятен в своем устройстве, идеально подходит для многих видов строений, может быть возведен подручными средствами без привлечения спецтехники. Цена ленточного фундамента – одна из минимальных, его возведение незатратно и в зависимости от размера может обойтись всего в несколько тысяч рублей. Но, несмотря на свою внешнюю простоту, такой тип фундамента требует знания азов строительства, навыков работы с инструментами, бетоном, понимания технологического процесса в целом.

Плюсы:

1. универсальность – подходит под все виды сооружений, начиная с заборов, теплиц, беседок и заканчивая многоэтажным домом;
2. низкая стоимость – менее затратное производство без аренды бульдозера, крана и прочей спецтехники;
3. возможность обустройства подвального помещения;
4. быстрота возведения – все работы, включая земляные и заливку, можно провести в один день;
5. вариативность форм – конфигурация здания может быть любой формы;
6. доступность по материалам – они в наличии в каждом строительном магазине;
7. не требует геологических изысканий, если нет особых условий местности.

Минусы:

• подходит не под все виды грунта – если пески, заболоченность, оползни, то придется ставить сваи;
• сложность обустройства на участке с большим перепадом высот без привлечения техники;
• нельзя исправить ошибки в проектировании, доделать, достроить;
• не самый надежный, если есть просадка грунта или сейсмоопасная зона.

Несмотря на минусы, ленточный монолитный фундамент остается самым популярным в строительстве малоэтажных зданий и сооружений разного назначения.
