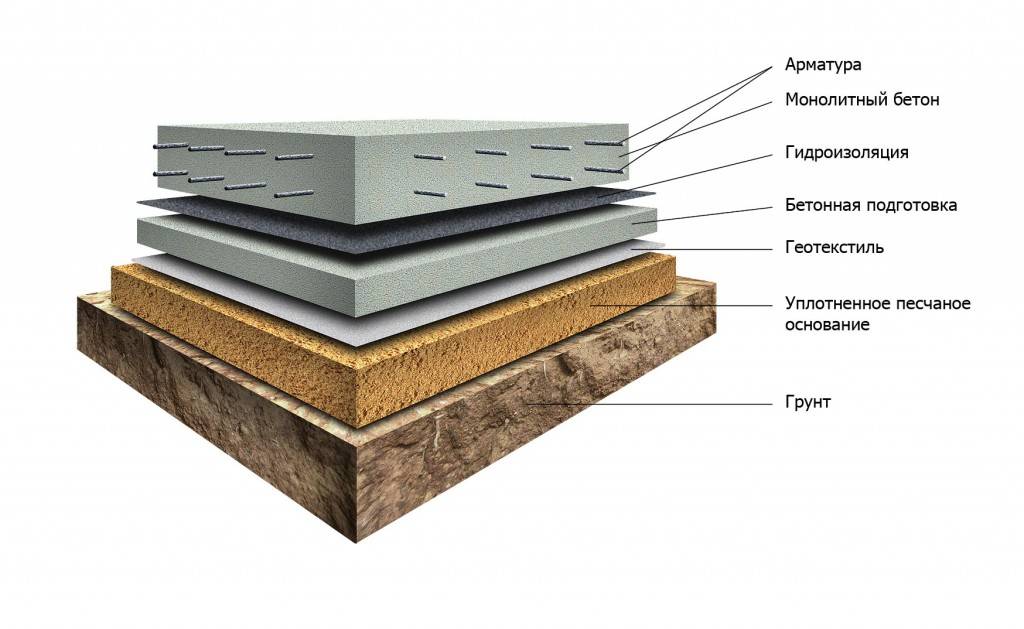

Технология возведения фундаментной плиты от А до Я

Подробнее про армировку

Нагрузку любого строения выдерживает арматура, которая обвязана продольно в верхней и нижней части фундамента. Продольные прутья обычно используют класса А3 с диаметром 12-16 мм, а поперечные — А1 с 6-8 мм. Еще набирает популярность стеклопластиковая арматура, которая отлично справляется со своим заданием и ничем не хуже металлической. Не забывайте, что концы арматуры не должны выступать за пределы опалубки или касаться фундамента. От края бетона должен быть отступ 50 мм.

Обратите внимание: важные этапы — правильная подготовка траншеи, гидроизоляция фундамента и подбор нужного диаметра арматуры.

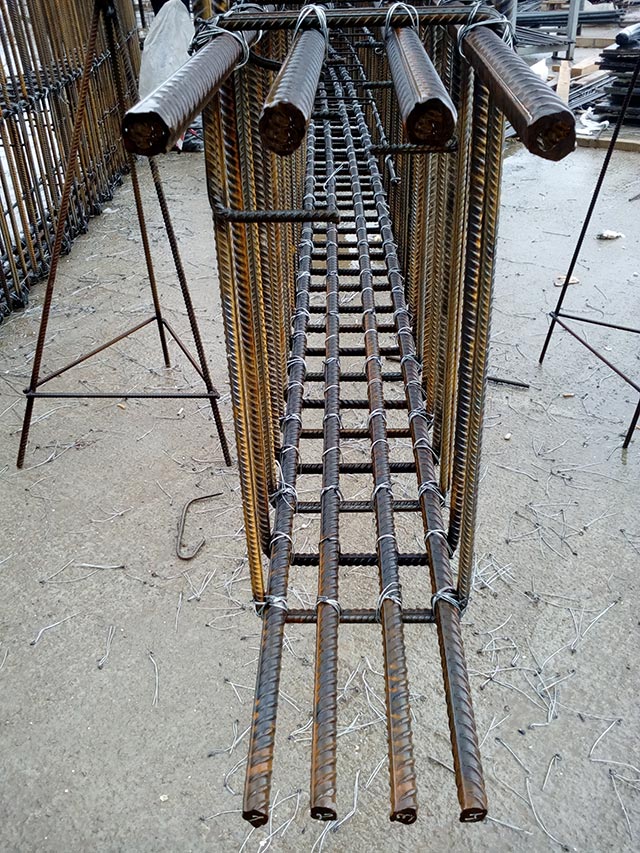

Подготовка арматуры и выбор способа вязки

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

• Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.
• Для плитного фундамента требуется исключительно арматура с периодическим сечением.
• Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

• Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.

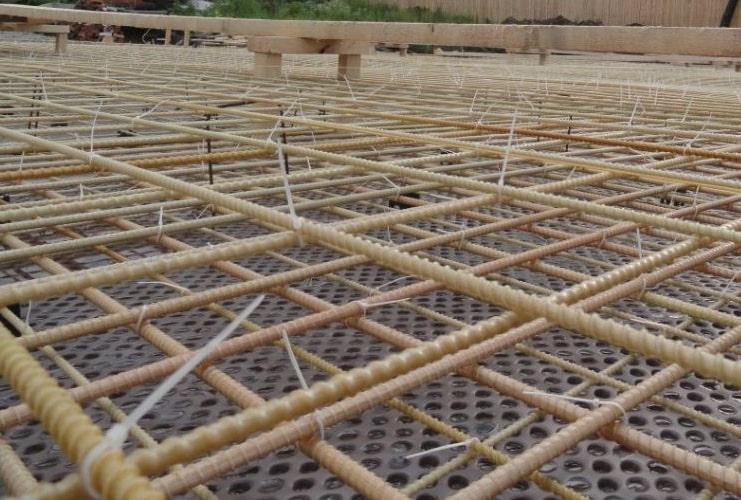

• Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
• Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.

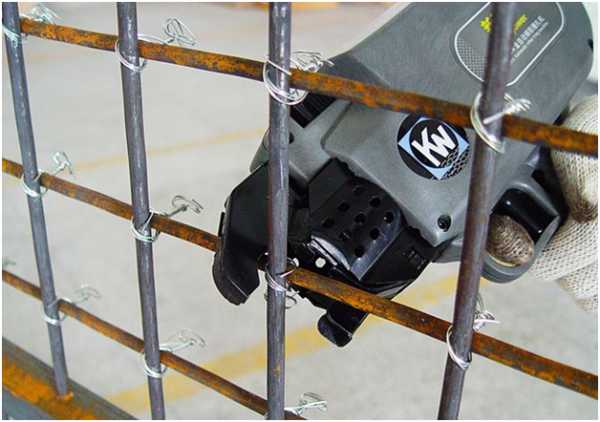

• Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы. Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

Первый способ:

• Взять проволоку в руки, сложить пополам.
• Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
• Наложить на арматуру и захватить петлю крючком.
• Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
• Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

Второй метод:

• Сталепрокат сложить пополам.
• Прижать пальцами к арматурному прутку и загнуть концы на себя.
• Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

Третий способ:

• Отрез проволоки длиной не более 30-40 см сложить пополам.
• Завести снизу.
• Захватить крючком петлю.
• Оставшиеся концы перегнуть через цангу.
• Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

Четвертый метод:

• Кусок проволоки сложить пополам.
• Вставить крючок в петлю и захватить им другой конец.
• Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
• Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

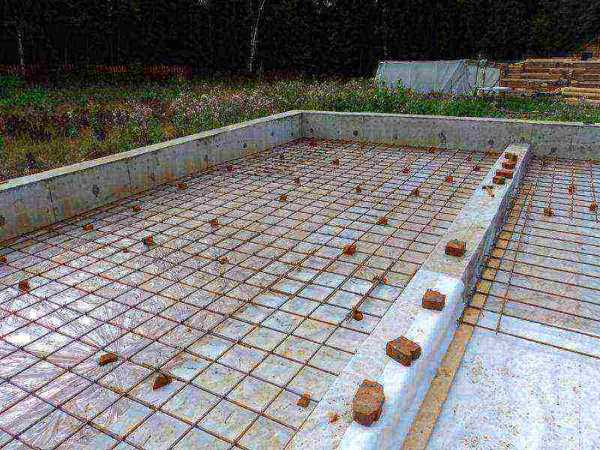

Вязка арматуры монолитной плиты

Как правильно вязать арматуру для фундамента

Необходимость соблюдения технологии

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Подготовка к процессу вязки арматуры

• определить какую арматуру используют для ленточного фундамента;
• произвести расчет арматуры для ленточного фундамента;
• приобрести и привезти на стройплощадку материал;
• купить отожженную проволоку с диаметром 0,8−1 мм;
• порезать арматуру на необходимые размеры.

Работаем с крючком

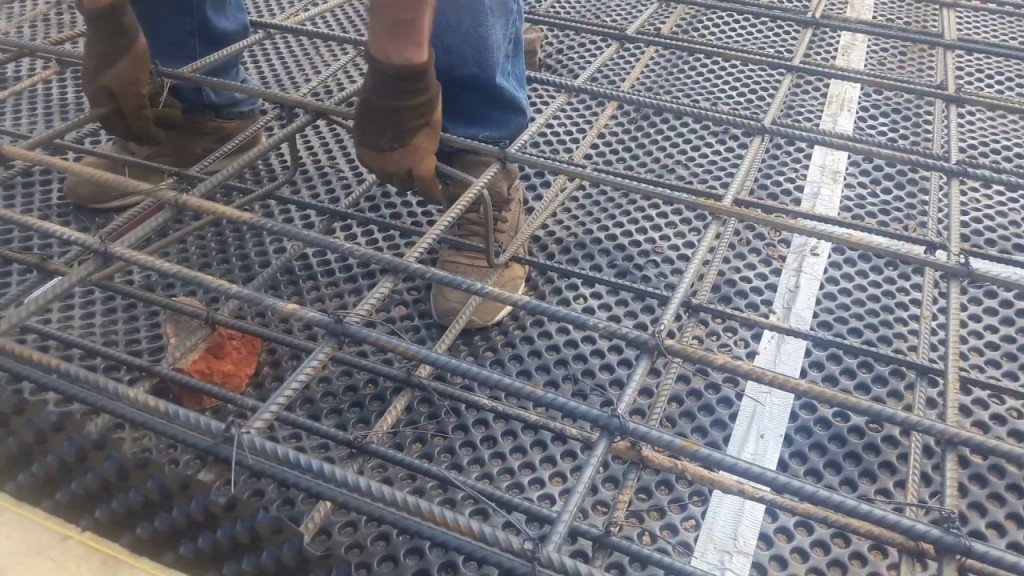

Конечно, самый известный и распространенный способ вязания арматуры – вручную. Чтобы облегчить процедуру и повысить надежность выполняемой работы, используется специальный крюк для вязки арматуры. Его можно купить в специальных магазинах или же изготовить самостоятельно, используя удобную по форме деревянную рукоять и прочную проволоку или загнутый гвоздь.

Пример вязки арматуры крючком

Справиться с вязанием при помощи крючка сможет даже человек, не имеющий опыта выполнения такой работы своими руками. Проволока длиной в 10-12 сантиметров складывается пополам, после чего накидывается на уложенные перпендикулярно друг к другу пруты арматуры.

Затем на крючок для вязки арматуры надеваются оба края – петля и два свободных конца. Делается несколько оборотов крючком, чтобы надежно затянуть проволоку, фиксируя арматуру в нужном положении. Двух-трех вязок даже на длинную арматуру вполне достаточно, чтобы обеспечить высокую прочность всей конструкции. Набив руку и заранее подготовив проволоку, вы сможете делать до 6-8 вязок за минуту.

Единственным минусом, которым обладает способ, при котором используется крючок для вязки арматуры, является сравнительно низкая скорость работы. Да, получить прочные железобетонные плиты, залив изготовленную из арматуры конструкцию, вполне можно. Но затраты времени будут весьма значительными. Что ж, зато экономия также будет весьма существенной.

К тому же, если вы занимаетесь строительством не в промышленных масштабах, а только заливаете монолитный или ленточный фундамент под баню или частный дом, вязка арматуры не займет слишком много времени.

Какая арматура нужна для плитного фундамента

Любой пруток, использующийся в каркасе фундамента, должен соответствовать требованиям ГОСТ 5781 от 1982 года. Однако у арматуры, как и у большинства конструкционных материалов, существует классификация:

• AIII – соответствует маркировке A400 и А500, имеет переменное сечение, в народе именуется «рифленкой»;
• AII – соответствует действующему классу A300, сечение периодическое, разряженное;
• AI – новая маркировка A240, профиль гладкий.

Для фундамента используют арматуру A400 (AIII), имеет серповидный профиль.

В продаже вы чаще всего встретите стержни класса A500С (для сварных сеток, каркасов) либо A500. Арматура с индексом С на конце подходит для сварки и для вязки, без индекса — только для вязки.

Ввиду сложности расчетов и небольших габаритов зданий в малоэтажном строительстве рекомендуется упрощенная схема. Две сетки на расстоянии 10 см по вертикали минимум с одинаковыми ячейками. Если застройщик хочет сэкономить на заливке плиты, расчет следует заказать специалистам, которые сделают расчет минимально необходимого армирования, применят тонкую арматуру в центре фундамента, усилят периметр, места прохождения внутренних стен.

Если размеры фундамента больше 3 м по любой стороне плиты, рекомендуется использовать прутки минимум 12 мм. Для определения минимально возможного сечения применяется методика:

• расчет сечения плиты – длина, умноженная на толщину (например, 6 м х 0,3 м);
• вычисление минимально допустимой площади прутка в сечении – предыдущая цифра делится на процент армирования минимальный (0,3% для бетона В20, 0,15% для марки В22,5, 0.1% для марки В15), для этого примера 1,8 м²/0,15 = 27 см²;
• расчет площади арматуры в каждом ряду – полученный результат делится пополам (в примере 27/2 = 13,5 см²);
• определение минимально допустимого сечения прутка в зависимости от шага сетки (13,5 см²/ 31 стержень через 20 см для плиты длиной 6 м = 0,42 см²;

В ГОСТ 5781 имеется таблица сортаментов с сечениями арматуры разного диаметра. Например, для диаметров прутка 14 мм, 12 мм, 10 мм это значение составит 1,54 см², 1,13 см², 0,785 см², соответственно. Таким образом, даже 10 мм арматура обеспечивает вдвое большее значение процента армирования в сравнении с минимальным. Вязка производится в пятне застройки после раскладки порядно.

Шаблон для укладки арматуры.

Затем необходимо правильно подсчитать общее количество сортамента металлопроката каждого диаметра. Стержни продаются 11,7 м длины, нахлест при продольной анкеровке составляет 40 диаметров арматуры. Длина заготовки для каждого П-образного хомута равна 5 размерам толщины плиты, их количество совпадает с общим числом продольных, поперечных прутков в одной сетке. Пересчитать длину в килограммы можно по таблицам из того же ГОСТ, однако на каждом строительном рынке имеются аналогичные таблицы перевода.

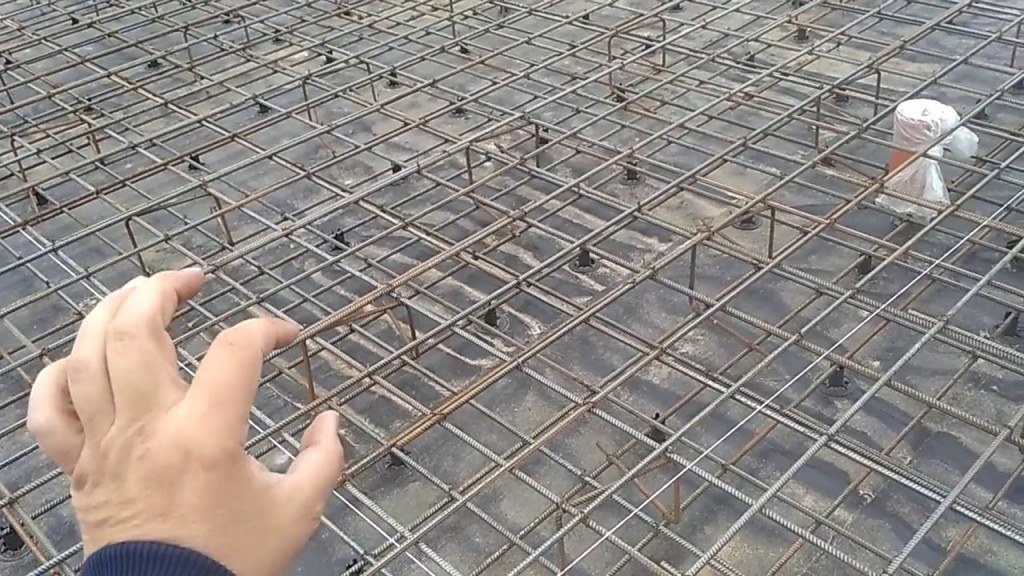

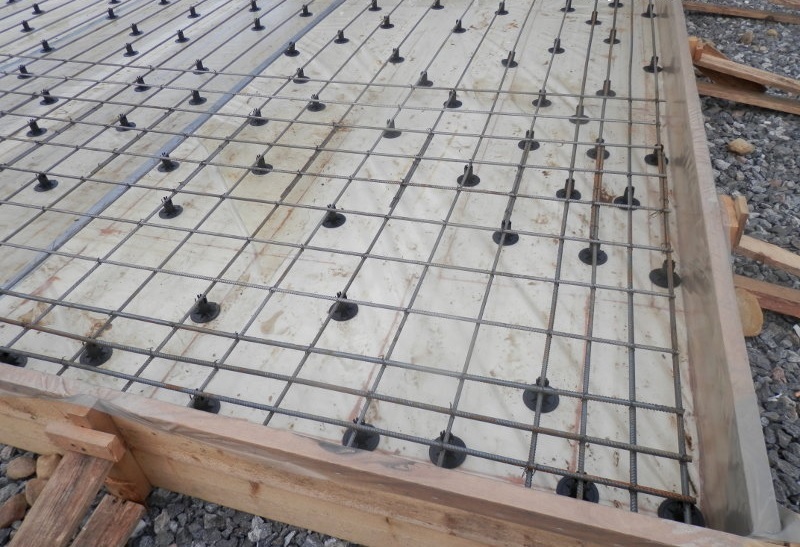

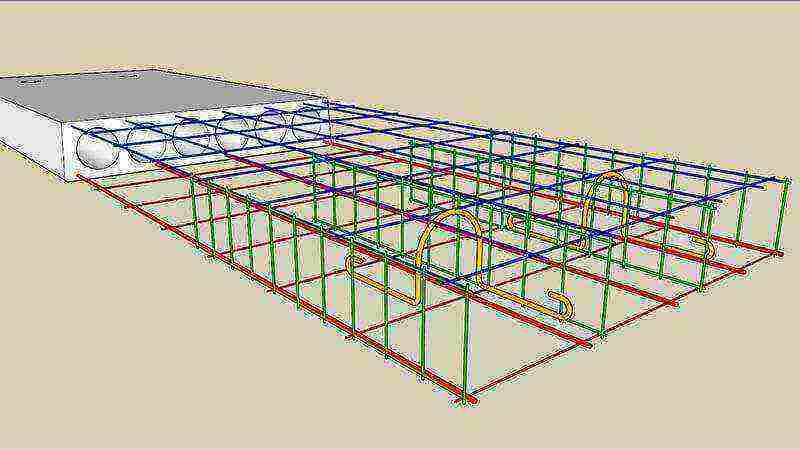

Верхняя сетка укладывается на подставки, самыми популярными в частном строительстве являются:

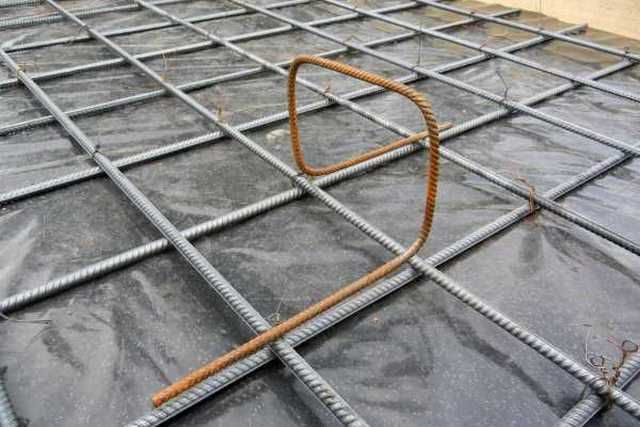

• паук – П-образный хомут с изогнутыми в противоположных направлениях лапками;
• поддерживающий каркас – изогнутая под прямым углом решетка.

Длина каждой из них рассчитывается индивидуально с учетом 2 шт/м².

Паук из арматуры диаметром 8 мм, такие элементы необходимо изготовить заранее для укладки верхней сетки.

Способы вязки арматуры для монолитной плиты

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном класса и диаметра стержней зависит предельно допустимый угол их изгиба.
3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
4. Определиться со способом выполнения вязальных своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Общий порядок действий предусматривает выполнение следующих операций:

1. Определение потребности в арматуре.
2. Приобретение материала в необходимом количестве.
3. Нарезка арматурных заготовок.
4. Изготовление подставок.
5. Монтаж продольных стержней нижнего яруса.
6. Закрепление поперечных прутков на нижней сетке.
7. Установка арматурных стоек.
8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

• обеспечение минимальной величины защитного слоя;
• размещение радиусных накладок в угловых участках;
• соблюдение постоянного шага при укладке арматуры;
• соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
• обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

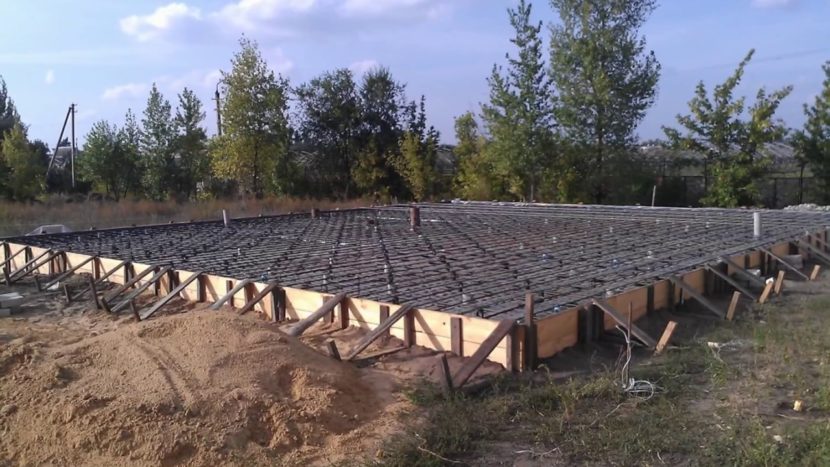

1. Выкапывания котлована. Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра. Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
2. Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Все чаще в строительстве домов и других объектов применяются монолитные плиты фундамента на весь дом или плиты перекрытий, которые отливаются непосредственно на строительной площадке. Причиной этому является практичность, снижение затрат на строительство, а также высокие эксплуатационные характеристики монолитных армированных бетонных конструкций.

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Нормы и правила выполнения работ

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

• 300 мм для прутков диаметром 10 мм;
• 380 для 12 мм;
• 480 для 16 мм;
• 580 для 18 мм;
• 680 для 22 мм;
• 760 для 25 мм.

Технология армирования фундаментной плиты

Хотя армирование фундаментной плиты — не такое простое и достаточно трудоемкое дело, но при желании это можно сделать и своими руками. Для этого необходимо приложить некоторые усилия, а также придерживаться установленных правил.

Перед началом работ нужно подготовить арматуру (вначале производят расчеты по ее количеству), а также проволоки для связывания арматуры. Прутья не должны иметь ржавчины и деформации, а еще нужно знать, что армирование выполняется двумя слоями, первый монтируется в 5 см от грунта, а второй немного ниже уровня опалубки.

Для вязания прутьев лучше всего использовать специальный крюк или же пистолет для вязки арматуры, иногда для более тяжелых стен используют сварку. Не забывайте, что важно правильно зафиксировать углы, а как будет укладываться арматура — на углах, будут гнутые или прямоугольные элементы, большого значения не имеет. Арматура лучше всего подходит с поперечным сечением, то есть ребристая.

Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

• металлическая ребристая арматура диаметром 12 -16 см;
• крюк для связывания прутьев;
• стальная проволока от 4 до 8 мм;
• кусачки;
• моток ниток, для начального крепления.

Способы вязки

Схемы соединения арматуры проволокой

Вязку арматуры для фундамента своими руками можно осуществлять по-разному. Схемы особо не отличаются экономностью использования проволоки, силой затяжки.

Наиболее простым и распространенным способом связывания прутьев считается такая последовательность действий:

• отрезают от проволоки кусок нужной длины;
• сгибают его вдвое;
• делают из проволоки подобие крючка, изгибая ее не полностью;
• заготовку заносят под место соединения прутьев;
• зацепляют крючком петлю;
• совершают оборот один раз, придерживая незадействованный конец;
• делают скрутку проволоки, натягивая ее крючком.

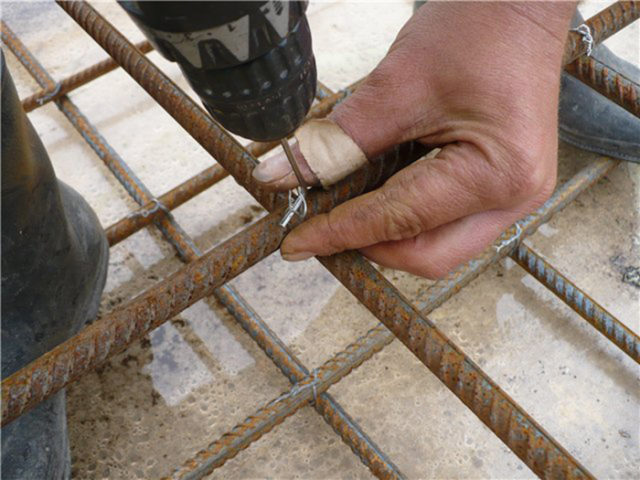

Рассмотренный способ позволяет вязать не только крючком, но и шуруповертом с насадкой.

Рекомендуется подобрать удобный лично вариант вязания проволокой прутьев из металла. Композитную арматуру можно соединять гораздо проще, фиксируя ее с помощью хомутов с защелками. Они могут иметь стальной трос внутри, что увеличивает прочность соединения.

Чертеж фундамента монолитный плиты для дома

Мы создали более 1500 проектов домов, здесь мы выложили для Вас пример проект фундамента монолитной плиты для дома, где можно посмотреть этапы, и технологию строительства. Как правильно связать арматуру, сделать углы, усиление и многое другое.

Вам будет интересно узнать о:

Бесплатный чертеж монолитной плиты для дома

Каждый чертеж монолитной плиты был сделан по всем расчетам для определенного дома и определенного грунта, в связи с этим перед любым строительством мы рекомендуем делать расчеты индивидуально для каждого дома. На данных чертежах представлены все технологические процессы по строительству монолитной плиты: 1 Ведомость рабочих чертежей основного комплекта:

Указание по производству строительно-монтажных работ

На данном чертеже Вы найдете все размеры котлована.

План опалубки фундаментной плиты

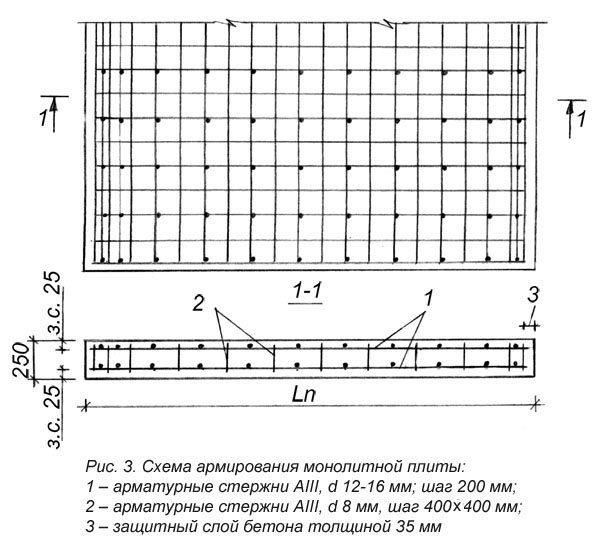

План армирование фундаментной платы Пм1

Указана используемая арматура и схема армирования монолитной плиты.

Схема расположение фундаментных ребер на отметки

План фундаментной плиты на отметки

Схема армирование фундаментной плиты Пм2, Пм3, Пм4, Пм5, Пм6, Пм7, Пм8

На данных чертежах указаны основные этапы и расчеты по монолитной плите.

Вопрос: Скачите обязательно ли заказывать изыскание по земле?

Ответ: Да желательно, при этом вы узнаете несущие способность грунта, где находятся грунтовые воды и т.д. Все это нужно для расчета фкндамента.

Вопрос: Можно ли не укладывать геотекстиль?

Ответ: Его необходимо укладывать.

Вопрос: Если я не буду делать утепленную отмостку, можно ли не утеплять торец?

Ответ: В этом случае его утеплять нужно обязательно.

Возможные ошибки при армировании фундамента

Поскольку фундамент испытывает самые сильные нагрузки, при его проектировании и строительстве недопустимы даже малейшие недочеты.

Неопытные мастера допускают такие ошибки:

• Соединение прутов сваркой встык, что является крайне ненадежным вариантом.
• Контакт металла с грунтом. Развивается коррозия, вызывающая разрыв бетона.
• Игнорирование нанесения защитного покрытия на железо.
• Слишком большое расстояние между прутами и распорками. Плита получается слабой, образуются прогибы.
• Использование древесных подпорок. Дерево намокает и передает влагу металлу, который начинает ржаветь.
• Стыковка в углах вместо использования фасонных изделий. В местах повышенной нагрузки это недопустимо.

Технология армирования проста, но следовать ей нужно в точности. Только так можно рассчитывать на качественный результат.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Что нужно для приготовления заливаемой смеси

Обратить внимание на качество строительных материалов при закупке.

• Готовый бетон. Используют марки от М100 до М300. Выбор делают, исходя из предстоящих условий эксплуатации, при проектировании.
• Цемент. Используют М300, 400, 450. При приготовлении раствора своими руками, в зависимости от получаемой марки смеси, количество составит от 170 до 320 кг на м³. Должен быть сухим, без уплотненных крупинок (плохое хранение), сыпучим.
• Песок. Карьерной добычи, без глины, пыли, мусора. При наличии таких вкраплений, надо просеять, промыть. Пропорции находятся в пределах 4,6÷1,9 к цементу, в зависимости от марки бетона.
• Вода. Водопроводная. В других источниках может быть повышенное содержание солей, кислот, сульфатов, приводящих к медленному разрушению связующих компонентов монолита.
• Щебень. Добавляют в пропорции 7÷3,7 к цементу, аналогично песку. Иногда его пытаются заменить шлаком, строительным мусором. Этим снижается способность противостоять влаге, перепадам температуры. Лучше применить керамзит с прочностью 1,2 до 1,6 МПа.

Рекомендуем посмотреть видео, как правильно выбрать марку бетона.

Определить численные значения ингредиентов надо умножением геометрических размеров фундамента. Каждая марка бетона позволяет из пропорции вычислить меру составляющих. На строительных сайтах есть калькулятор, рассчитывающий количество раствора, арматуры и опалубки.

Монолитность растекания по заданной форме достигается последующей трамбовкой. Эффективно выполнить работу по удалению воздуха помогает виброрейка. При большой толщине слоя – глубинный вибратор. Одно погружение рейки охватывает своим действием в радиусе 0,5-0,9 м. Обрабатывают 1-2 мин до появления водяного блеска на поверхности.

Монолитные основания домов являются затратными по количеству материалов. Выигрыш проявляется в выполнении работ своими руками, надежности конструкции, долговечности использования.

Расстояние между арматурой в бетонных балках и перекрытиях

Минимальное и максимальное расстояние между арматурой в бетонных конструктивных элементах, таких как балки и плиты, требуется в соответствии со стандартными правилами. Минимальное расстояние между арматурой основано на максимальном размере заполнителей, чтобы бетон можно было правильно укладывать и уплотнять. Максимальное расстояние между арматурой, зависящее от глубины балок и плит, чтобы обеспечить адекватную поддержку изгибающего момента и поперечной силы в конструкции.

Шаг арматуры в бетонных балках и перекрытиях

расстояние между стержнями при растяжении

Минимальное расстояние по горизонтали между двумя параллельными основными стержнями должно быть больше диаметра стержня или максимального размера крупного заполнителя плюс 5 мм. Однако, если уплотнение выполняется игольчатым вибратором, расстояние можно дополнительно уменьшить до двух третей от номинального максимального размера крупного заполнителя.

Минимальное расстояние по вертикали между двумя основными стержнями должно быть

• 15 мм,
• Две трети номинального размера крупного заполнителя, или
• Максимальный размер полосы или большее значение.

2. Максимальное расстояние между стержнями при растяжении

Обычно этот интервал будет таким, как указано ниже:

1. 1. Для балок эти расстояния составляют 300 мм, 180 мм и 150 мм для марок основной арматуры Fe 250, Fe 415 и Fe 500 соответственно.
   2. Для плит
      • (i) Максимальное расстояние между двумя параллельными основными арматурными стержнями должно составлять 3 или 300 мм или в зависимости от того, что меньше, и
      • (ii) Максимальное расстояние между двумя вторичными параллельными брусьями должно быть 5 или 450 мм или в зависимости от того, что меньше.

Рис: Шаг арматуры в балках

3. Минимальные и максимальные требования к армированию в элементах

Для балок

• Сталь с минимальным пределом прочности на растяжение определяется соотношением (для фланцевых балок b = bw)
• Максимальное усилие на растяжение в балках не должно превышать 0,04 bD.
• Максимальная площадь сжатия арматуры не должна превышать 0,04 bD.
• (d) Балка глубиной более 750 мм, усиление боковой поверхности 1% веб-площади. Эта арматура должна быть равномерно распределена на двух поверхностях на расстоянии не более 300 или толщины стенки, или того, что меньше.

Подробнее о Руководство по армированию

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

• материал изготовления;

• форма профиля;

• способ использования;

• техника монтажа;

• назначение.

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций.

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Это может быть интересно! В статье по следующей ссылке читайте про свайно-ростверковый фундамент.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Сколько нужно прутка

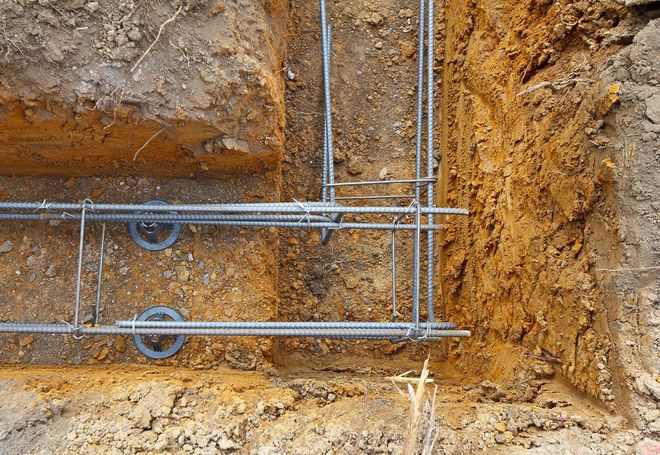

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете).

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Подводим итоги

Материал статьи позволит самостоятельно сформировать надежный арматурный каркас, который обеспечит целостность фундамента, длительный срок эксплуатации возводимого здания. Важно ответственно подойти к выполнению расчётов, использовать качественные материалы и, при необходимости, воспользоваться квалифицированной консультацией профессиональных строителей.

4 / 5 ( 1 vote )

Филонцев Виктор Николаевич

ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Выбор арматуры

Забор из композитной арматуры, несмотря на визуальную легкость, представляет собой прочную и долговечную конструкцию.

Еще более прочным будет забор из металлической арматуры.

Для сварки забора используется строительная арматура класса А1 (гладкая) или А3 (рифленая):

Арматура класса А1 (гладкая) Арматура класса А3 (рефленая)

Хотя последняя используется чаще всего для заливки фундамента (рифленая поверхность дает сцепку с бетоном), она дешевле гладкой, поэтому ее применяют для самодельных заборов чаще.

Стоимость зависит от диаметра. На забор лучше брать диаметр от 10-12 мм и выше.

Средние цены по Москве:
