Виды, размеры и маркировка фундаментных блоков

Сфера применения:

Блоки ФБС обладают повышенными техническими характеристиками и отличаются универсальностью. Их используют в гражданском, промышленном и других видах строительства.

Сплошные ж/б конструкции используют при возведении стен подвалов, а также различных объектов:

• жилых домов до 4-х этажей;
• дач;
• сараев;
• бань;
• теплиц;
• беседок.

В случае соблюдения всех правил обустройства ленточного фундамента частного дома и проведения гидроизоляционных работ блоки железобетонные по качественным характеристикам не будут уступать монолитному основанию.

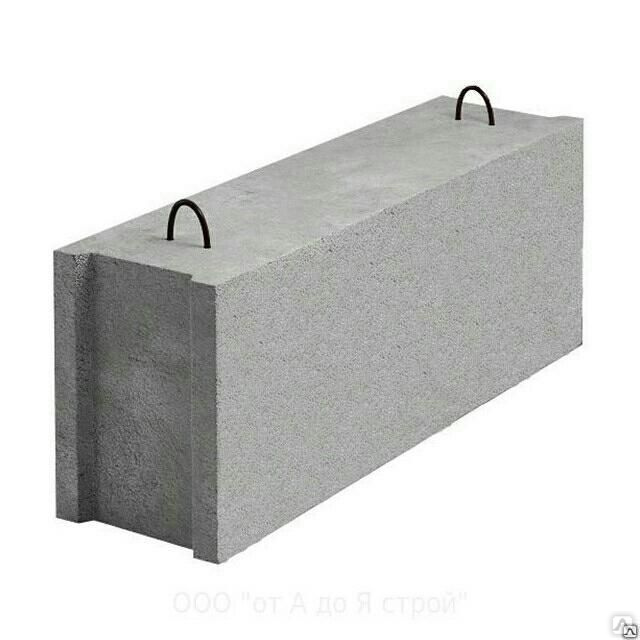

Что такое ФБС?

Фундаментные блоки, созданные для формирования основания дома, отлично выдерживают нагрузку и дают уверенность в том, что дом будет крепким, несмотря на возможные ошибки в строительстве. Изготавливают их из железобетона. Технические характеристики позволяют использовать ФБС и для возведения стен, и для монтажа опоры строения.

Применяют изделия в разных типах строительства, и они очень популярны. ФБС отличаются долговечностью, прочностью.

Из чего их изготовляют? Основой для фундаментных стеновых блоков (расшифровка ФБС) служит бетон – и легких, и тяжелых марок. При помощи арматуры они укрепляются, превращаясь в надежный строительный материал. Форма – параллелепипед.

Хороши такие блоки тем, что с их помощью фундамент и стены возвести проще и быстрее, можно уменьшить финансовые траты. Они помогают правильно распределить нагрузку на основание постройки и сделать стены прочными, морозостойкими.

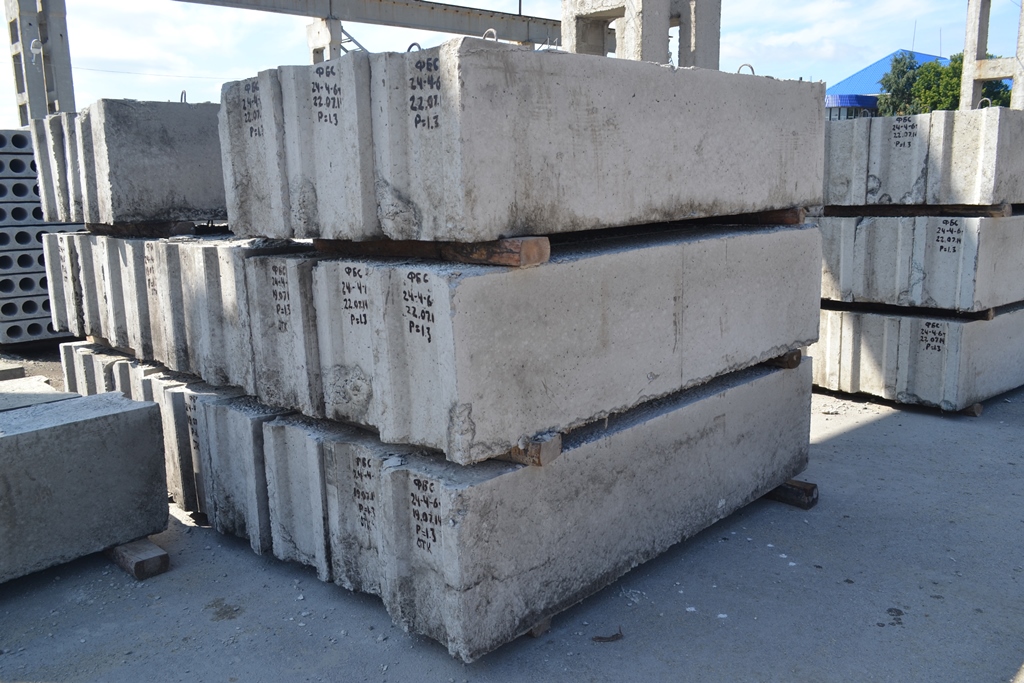

Блоки фундаментные ФБС марки Н ― нормальной проницаемости

Обозначение Н в конце (например ) показывает уровень проницаемости бетона согласно ТКП  для конструкций, эксплуатируемых в условиях воздействия агрессивной среды.

Так же данные изделия выпускаются в вариантах:

• П ― пониженной проницаемости;
• О ― особо низкой проницаемости

Узнайте цену на бетонные блоки стен фундамента (фбс), маркированные буквой H по запросу в отделе продаж ООО “ДорБокс”. Доставим продукцию в любую точку Республики Беларусь.

Какой бетон используют

Ленточный фундамент — это строительная конструкция, работающая преимущественно на сжатие (исключение составляют фундаментные подушки). Нет необходимости применять высокие марки и классы бетона. Согласно ГОСТ 13579-78:

• максимальный класс прочности на сжатие В15 (или марка М200);
• минимальный класс для изделий из керамзитобетона или тяжелого бетона В3,5 (или марка М50);
• минимальный класс для элементов из силикатного бетона В12,5 (марка М150).

Чаще всего для фундаментов применяют тяжелый цементный бетон В7,5 для блоков по серии ФБС и ФБВ. Для ослабленных ФБП используется более прочный материал В12,5.

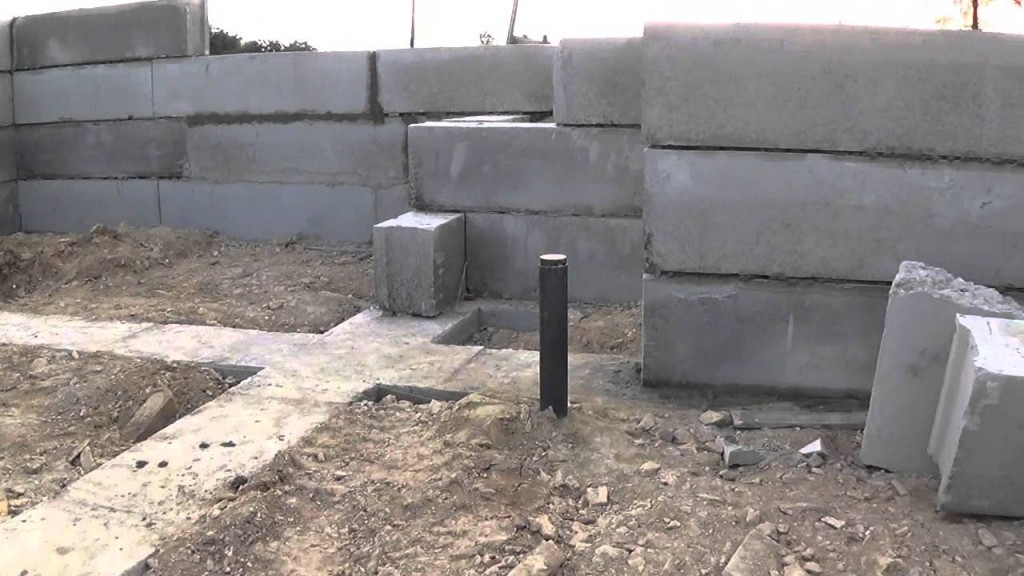

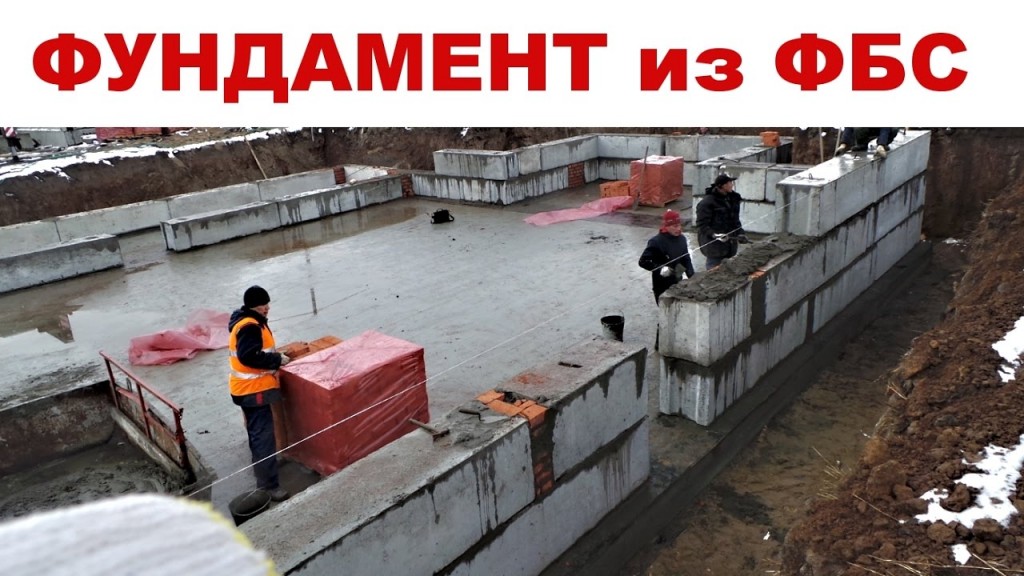

Сборный ленточный фундамент.

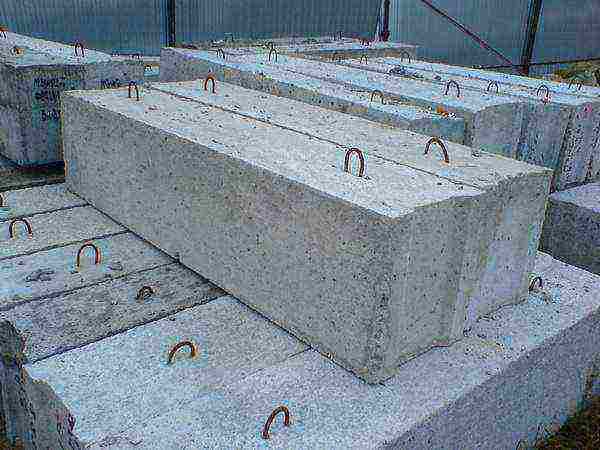

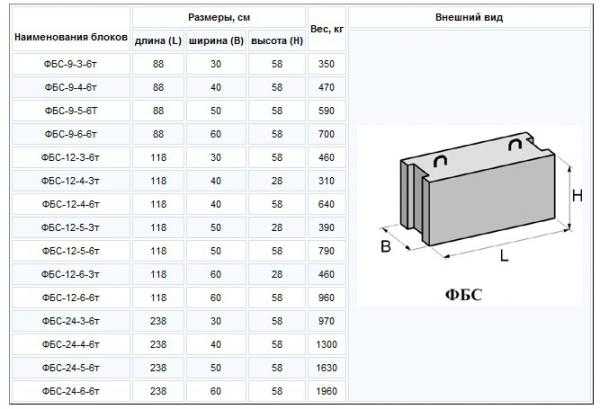

Размеры

Для возведения основы здания большое значение имеют габариты ФБС. От этого, напрямую, зависит скорость строительства, надежность и цена фундамента.

Отклонения от стандартных размеров:

• по длине ± 13мм;
• по ширине и высоте ±8 мм;
• по размеру выемок ± 5 мм.

В блоках не должно быть трещин. Допускаются только усадочные, размером не более 0,1мм в изделиях из силикатного и 0,2 мм керамзитного бетона.

Вес блоков зависит от размера и колеблется от 0,35 до 1,960 т.

Достоинства и недостатки

Положительные качества блоков фундаментных ФБС

• высокая сопротивляемость нагрузкам (не уступает монолитным плитам);
• существенная экономия времени и затрат, не требуется опалубка, армирование и т. д;
• возможность работ даже в зимних условиях;
• невосприимчивость к резким изменениям температуры;
• длительный срок эксплуатации;
• большой выбор размеров.

Размеры и расшифровка маркировок железобетонных прогонов

Сельскохозяйственные фермы, жилые комплексы, промышленные сооружения и административные здания, возводящиеся из бетонных блоков, шлакоблоков или кирпича, не обходятся без специальных балок.

Прогоны железобетонные делаются из качественного бетона и прочной арматуры. Они имеют высокую степень сопротивления большим нагрузкам и устанавливаются на несущие стены постройки.

Для их монтажа применяется подъемная техника — кран.

Область применения

Изделия изготавливаются из высококачественного бетона высокой плотности марки М200—М600. Материал этот водонепроницаемый, огнеупорный, морозостойкий и не подвергается растрескиванию. Железобетонные прогоны могут использоваться для разных целей:

• с их помощью монтируют крыши, уклон которых не меньше 5°;
• способствуют дополнительному усилению стропильной конструкции;
• служат основой для плит межэтажных перекрытий;
• используются в качестве связывающих элементов между несколькими отдельными участками крупногабаритных сооружений;
• устанавливаются над оконными и дверными проемами в местах, подверженных повышенным нагрузкам.

Некоторое отклонение от нормы допустимо, но если изделия будут подвергаться постоянным экстремальным температурам, тогда появятся трещины и частичные нарушения целостности ЖБИ. Существуют конкретные типы построек, для которых используются прогоны:

• для отапливаемых строений, уклон крыши которых составляет 5°;
• для помещений без отопления с плоской крышей, оснащенных легкими ограждениями;
• для жилых зданий, кровля которых монтируется непосредственно на перемычки.

Железобетонные балки способны выдерживать землетрясения амплитудой не более 7 баллов и способны находиться в условиях газовой среды не выше среднего уровня.

Классификация балок

Железобетонные балки имеют прямоугольную форму, они похожи на армированные опоры. Производятся с выемками или без них. Оснащаются специальными петлями, которые служат для зацепа крюком подъемной техники и дальнейшего манипулирования.

Есть прогоны с односторонними и двухсторонними полками. В первом случае они делаются в виде буквы «Г», а во втором — в виде «Т» (тавровые). Полки предназначены для установки плит.

В основном армирующие тавровые полки разделяются по следующей форме:

1. 1ПР — по отношению к ребру изделия полка имеет прямой угол. Прогон состоит из продольной ненапрягаемой арматуры. Он применяется для возведения сооружений с уклоном крыши не более 27°.
2. 2ПР — полка имеет прямой угол. Прутья напряженные — это необходимо для вспомогательного усиления несущей способности. Такие прогоны тоже используются для кровли, уклон которой составляет не более 27°.
3. 3ПР — полка имеет угол 90°. Скелет изделия усиленный. Эти ЖБИ используются для строительства зданий с углом крыши не более 5°.
4. 4ПР — полка с косым углом и ненапряженной арматурой. Допустимый наклон крыши для монтажа балок составляет 25°.
5. 5ПР — полка под наклоном, усиленный скелет изделия, угол крыши — не выше 27°.

Затем изделие заливают бетоном и сушат. После предварительной обработки характеристики прочности значительно повышаются, появляется высокая устойчивость к растрескиванию, а расход прутьев существенно снижается, поэтому все производители железобетонных прогонов всегда используют единую технологию изготовления.

Расшифровка маркировок

Балки имеют разные маркировки. Например, прямоугольные прогоны обозначаются такой маркировкой: ПРГ 40.2,5−4АIII. Расшифровывание происходит следующим образом:

• ПРГ — прямоугольная форма;
• 40 — длина балки составляет 400 см;
• 2 — по ширине 20 см;
• 5 — по высоте 50 см;
• 4 — максимальное давление примерно 4 центнера на м. п.;
• АIII — конфигурация прутьев.

Это не максимально точные параметры, а приблизительные. К примеру, иногда отдельное изделие может быть длиной 419 см, на маркировке это выглядит как ПРГ 42. Некоторые балки в конце маркировки обозначают буквой «П» — это указывает на изготовление прогона из тяжелого бетона. Тавровые ЖБИ −2 серии обозначаются другой маркировкой (2ПР-1 АтV-Н). Расшифровывается она так:

• 2ПР — по типу балки;
• 1 — порядковая нумерация несущей способности;
• АтV — классификация прутьев;
• Н — это значит, что проницаемость агрессивных веществ нормальная, в отдельных балках вместо «Н» ставят «П», что указывает на пониженную проницаемость, а прогоны с такой буквой используются в условиях агрессивной среды.

Невзирая на размер длины прогона, максимальное давление на метр будет равно примерно 400 кг. Допускается незначительное отклонение.

Параметры изделий

Несущая способность тавровых прогонов бывает разной, все зависит от марки бетона и конфигурации каркаса. Самые слабые изделия способны выдержать 370 кг/м. п., а самые мощные — 1380 кг/м. п. Размеры железобетонных прогонов по ГОСТу 26992−86:

• числа 1 и 2 в маркировке указывают на ширину 12 и 20 см;
• числа 3, 4, 5 указывают на высоту 30, 40 и 50 см;
• если балка обозначена ПРГ 10, то ее длина составляет 100 см, а ПРГ 64 указывает на длину примерно 600 см, самые востребованные прогоны — на 6 метров;
• минимальный вес изделия — 150 кг, а максимальный — 1,5 тонны.

Прогоны с маркировкой 1ПР, 2ПР, 3ПР имеют стандартные параметры: вес — полтонны, длина — 6 м, высота — 30 см и ширина — 22 см. А изделия с маркировкой 4ПР, 5ПР с косой полкой имеют массу 400 кг, длину до 600 см, высоту не более 38 см и ширину 16 см.

Иногда покупатели могут сделать нестандартный заказ. Это обусловлено тем, что возведенное здание не подходит под классические параметры изделий, поэтому приходится подгонять размеры прогона по факту.

Цены на изделия варьируются в зависимости от места проживания. Прогоны (17−1,3−4) в среднем стоят 2300 р. Усредненная стоимость балок (64−4,4−4) составляет 21 000 р. за единицу. В эту цену не входит сумма за доставку.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

• Первая группа — до 1,5 кгс/см2;
• Вторая — до 2,5 кгс/см2;
• Третья — до 3,5 кгс/см2;
• Четвертая — до 4,5 кгс/см2.

Если необходимо отметить какие-то дополнительные технические характеристики, то допускается делать это при помощи арабских букв, которые указываются в самом конце маркировки. Например, это может быть указание по проницаемости ФЛ плиты. Тогда маркировка может иметь следующие буквенные обозначения:

• «П» — пониженная проницаемость;
• «Н» — нормальная;
• «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

Плюсы и минусы блоков

Бетонные фундаментные блоки ФБС характеризуются следующими преимуществами:

• высокая скорость укладки;
• отличная несущая способность;
• высокая плотность стыковки изделий из бетона;
• долговечность и надежность;
• наличие монтажных пазов (облегчает работу с материалом);
• универсальность (подходят для фундамента различного типа);
• стойкость к температурным перепадам, воздействию факторов внешней среды и химически агрессивным средам;
• отсутствие необходимости в «усадке».

Высокие качественные параметры обеспечиваются строгим соблюдением технологических норм. Блоки ФБС изготавливаются в заводских условиях с использованием инновационного оборудования. Все изделия проходят строгий лабораторный контроль на соответствие заявленным техническим и качественным характеристикам.

К недостаткам строительного блочного материала относят высокую стоимость боков в сравнении с альтернативными изделиями для сооружения фундамента. Также плиты ФБС характеризуются большим весом и низкими показателями теплоустойчивости. Отдавая предпочтение данному материалу, следует учесть то, что стыки между фундаментными блоками требуют дополнительной герметизации.

Блоки ФБС

Благодаря своим свойствам, железобетонные блоки для фундамента уже давно заслужили доверие, как строителей профессионалов, так и любителей, которые решили построить дом своими руками. Прочные, долговечные, удобные, быстрые в монтаже, различные по размерам и доступные по цене блоки ФБС постепенно вытесняют дорогостоящие и длительные по срокам строительства ленточные фундаменты и кирпичную кладку. Блоки не подвержены гниению и старению, не крошатся и не выделяют токсичных веществ.

Модификации железобетонных блоков:

• ФБС — сплошные;

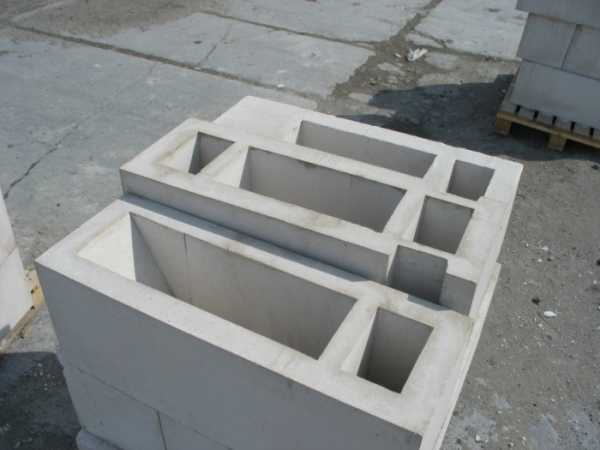

• ФБП — пустотные;
• ФБВ — сплошные с вырезом.

Изделия для фундамента изготовляются из бетона различных марок:

• тяжелый;
• керамзитобетон;
• силикатный.

Независимо от модификации, блоки производятся по ГОСТ 13579-78 и отвечают требованиям:

• класс бетона по прочности на сжатие должен быть B7,5 (марка бетона М100) или B12,5 (марка бетона М150). Для тяжелого бетона показатели — B3,5-15(М50, M200);
• морозостойкость (F50);
• водонепроницаемость;
• плотность (2200 — 2500 кг/м³).

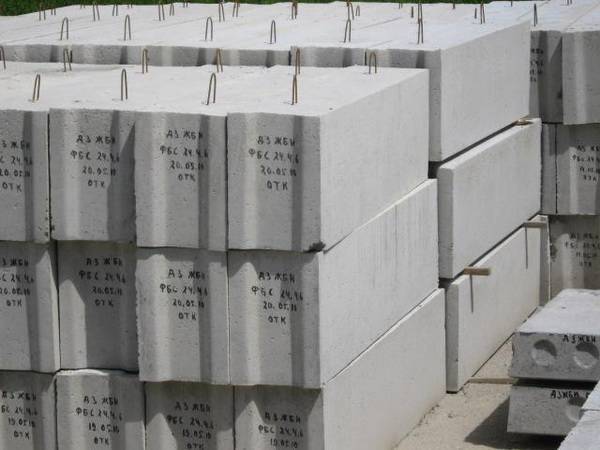

На сайтах заводов производителей для обозначения марки блоков используется маркировка. Вначале указывается вид блока, затем его длина, ширина и высота. Последняя буква расшифровывает марку бетона: т (тяжелый бетон), п — на пористых заполнителях или с (силикатный).

Купить блоки ФБС у завода изготовителя

Наши блоки изготавливаются из тяжелого бетона и соответствуют ГОСТ 13579-78. Изделия предназначены для стен подвалов, технических подпольев и фундаментов зданий. Тип блоков ФБС – фундаментные сплошные блоки. Номинальная отпускная прочность в % от марки бетона лето/зима – 70/90.

Представленная информация от

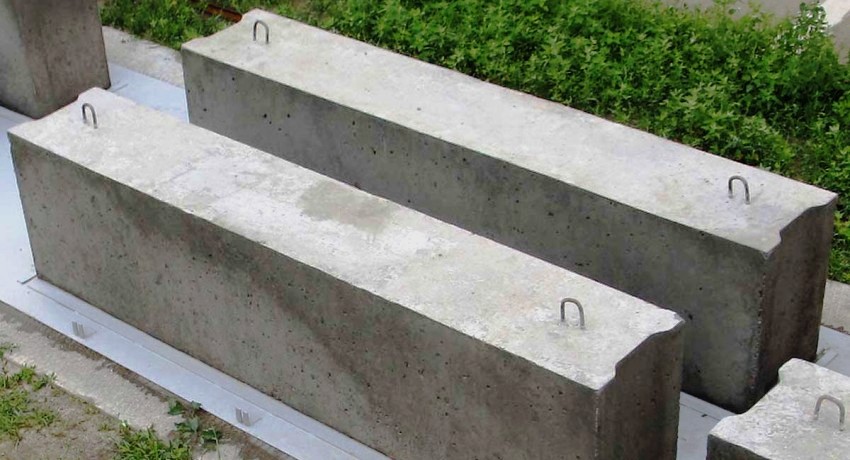

Сплошные фундаментные бетонные блоки, технические характеристики

Блоки ФБС производятся из тяжелого бетона и армируются металлическими прутьями. Специальные выемки с торцов каждого блока, предназначены для заполнения бетоном, что обеспечивает высокую надежность сцепления. На верхней плоскости вмонтированы металлические скобы для облегчения их монтажа краном.

Технические характеристики блоков ФБС:

Различные размеры блоков позволяют построить фундамент, учитывая нагрузку на основание и особенности грунта.

Назначение блоков ФБС

Универсальность блоков позволяет использовать их в различных сферах: устройство фундаментов, монтаж перекрытий, строительство стен подвалов. Железобетонные блоки применяются при возведении как многоэтажных промышленных зданий, так и частных домов и сооружений.

Основные преимущества строительных блоков ФБС:

• прочность и надежность;
• значительная несущая способность;
• влагостойкость;
• усиленная морозоустойчивость;
• пожаробезопасность;
• теплоизоляция помещения;
• легкость и быстрота монтажа;
• звукоизоляция;
• простота обработки;
• долговечность: от 60 до 160 лет эксплуатации;
• существенная экономическая выгода.

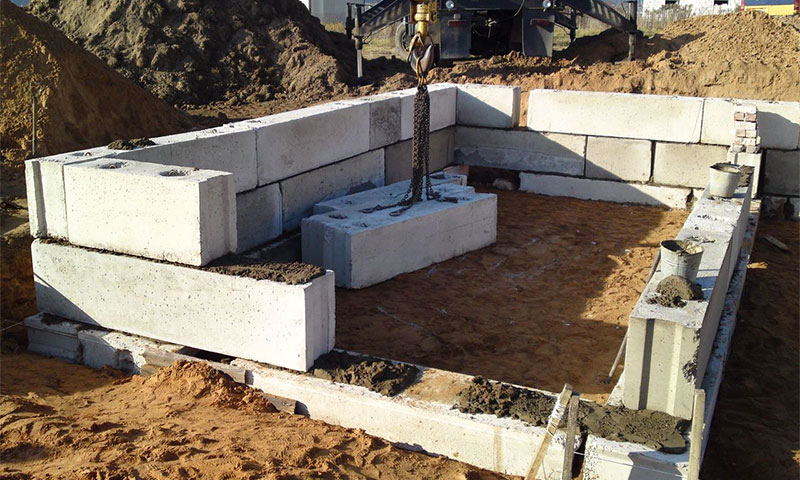

Рекомендации по выбору блоков ФБС и монтажу

1. рекомендуем покупать фундаментные блоки, которые изготовлены на заводе, что обеспечивает высокое качество изделий;
2. при покупке можно запросить сертификат качества и паспорт продукции у производителя;
3. рекомендуется учесть размещение труб для коммуникаций и купить блоки ФБС со всеми необходимыми отверстиями, а не вырезать их самостоятельно;
4. количество блоков рассчитывается путем деления площади участка под строящееся сооружение на габариты блока;
5. для усиления возводимой конструкции рекомендуется выбирать длинные железобетонные блоки.

Бетон М-(В-22,

Бетон, обозначенный маркой М300, используется чаще других. Его высокая прочность сочетается со способностью противостоять влаге, огню, перепадам температуры. Вместе с этим стоимость его изготовления сравнительно невысока, что делает стройку бюджетной. Поэтому класс В22,5 — наиболее частое решение, когда дело касается:

• организации фундаментов различного типа;
• изготовление лестничных маршей, площадок;
• плит перекрытия;
• монолитных, подпорных стен;
• заливки пола и т. д.

В качестве заполнителя бетонной смеси в данном случае служит гранитный щебень с шероховатой поверхностью. Его размеры зависят от того, какое свойство важнее для проводимых работ. Для повышения прочности применяют крупную фракцию щебня, для увеличения текучести — мелкую.
