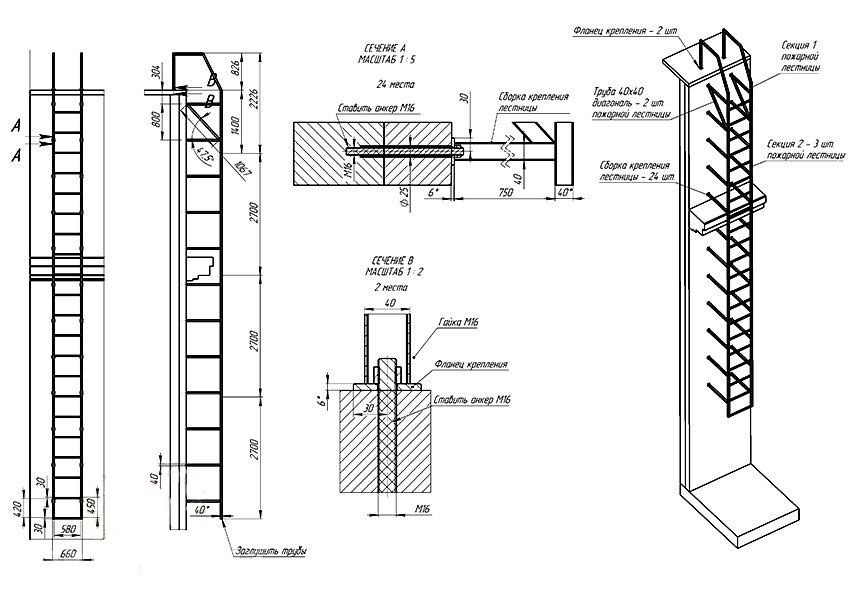

Пожарная лестница на крышу: особенности изготовления

Типы изготавливаемых пожарных лестниц

Пожарные лестницы разделяются на два основных типа:

• предназначенные для сотрудников спасательной службы, обеспечивающие их подъем на крышу здания для оценки ситуации и принятия решения.
• пожарные лестницы, прикрепленные к самому зданию снаружи, которые обязательно должны присутствовать на каждом объекте, независимо от его назначения и архитектурных особенностей. Наружная лестница позволяет в случае пожара эвакуировать жителей многоэтажки или людей, которые находятся в высотном здании.

Лестницы фиксированного типа разделяются также на:

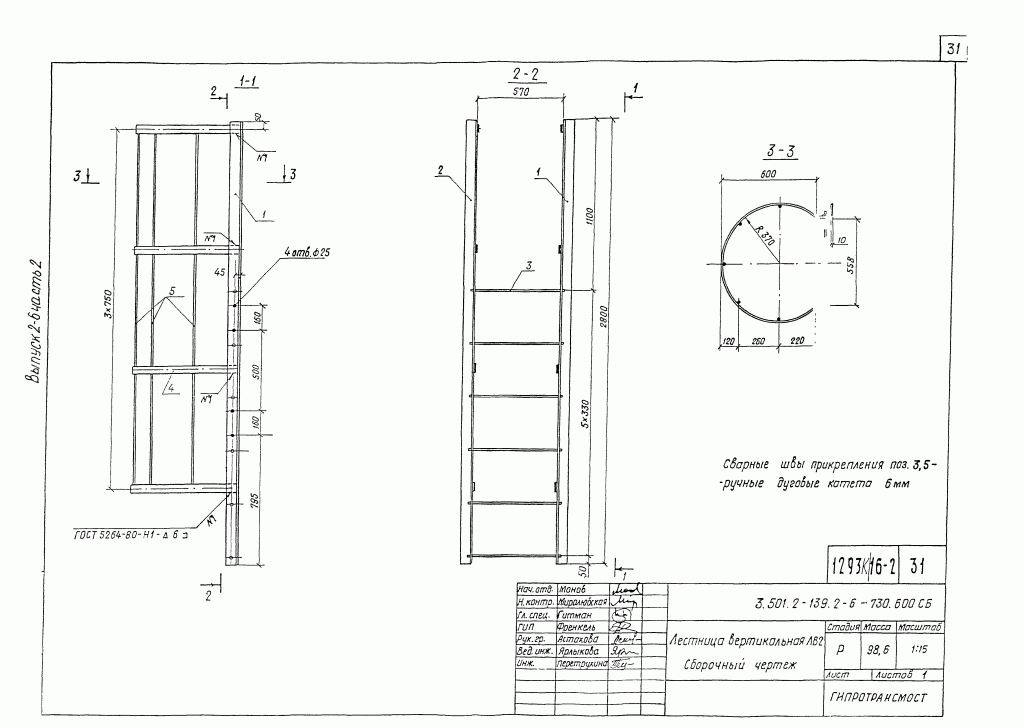

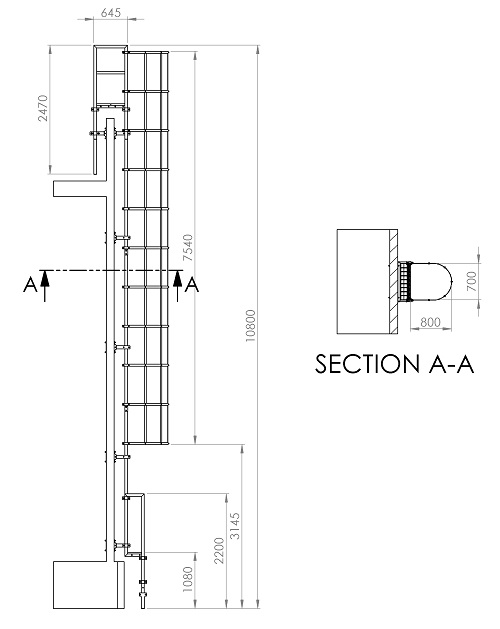

• вертикальные лестницы без ограждений (ширина не менее 600 мм и предназначены для объектов высотой не более 6 метров)

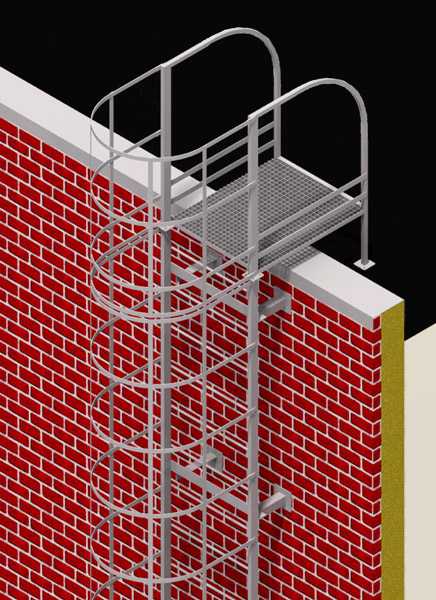

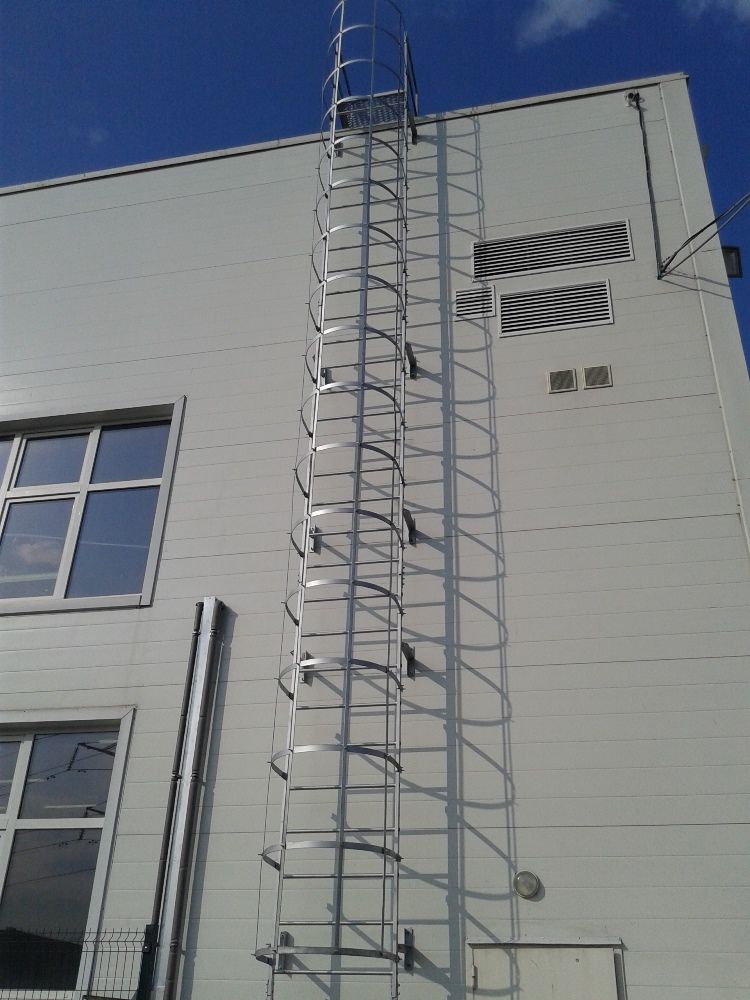

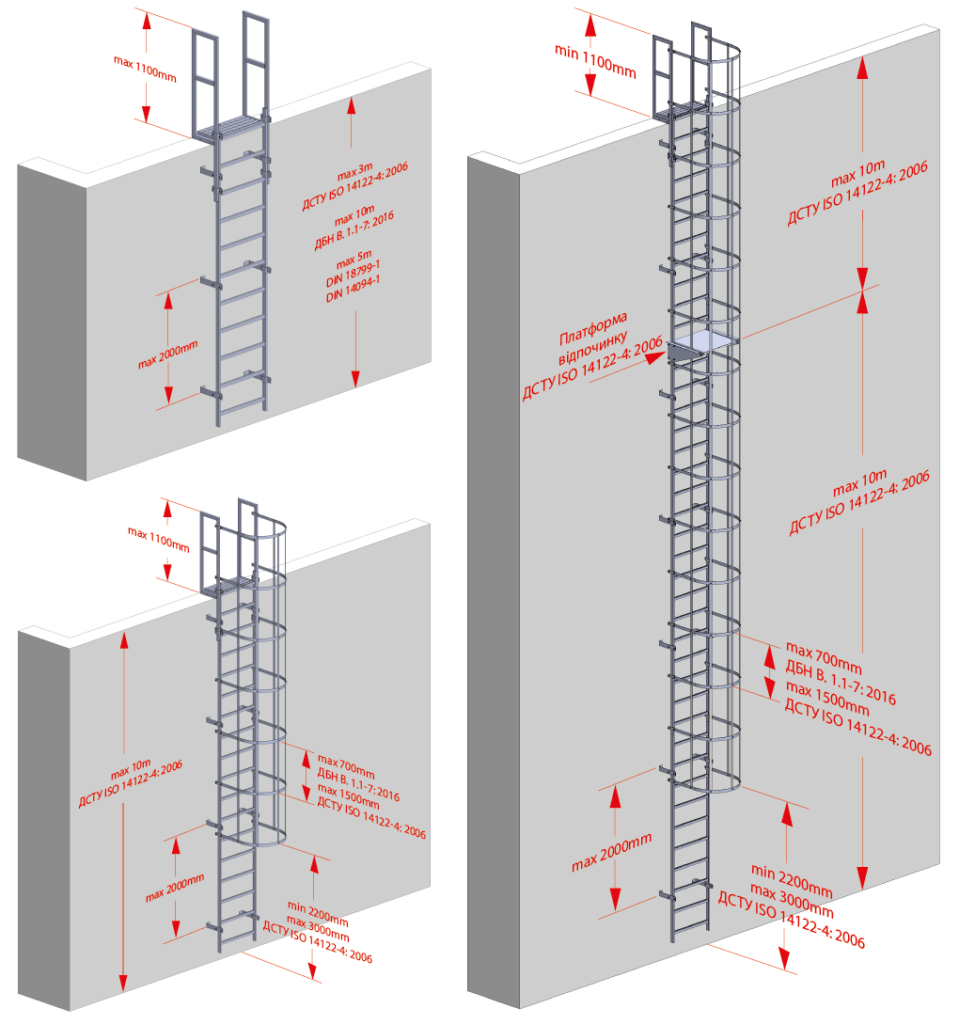

• вертикальные лестницы с ограждением (ширина не меньше 800 мм и предназначены для объектов высотой не больше 20 метров

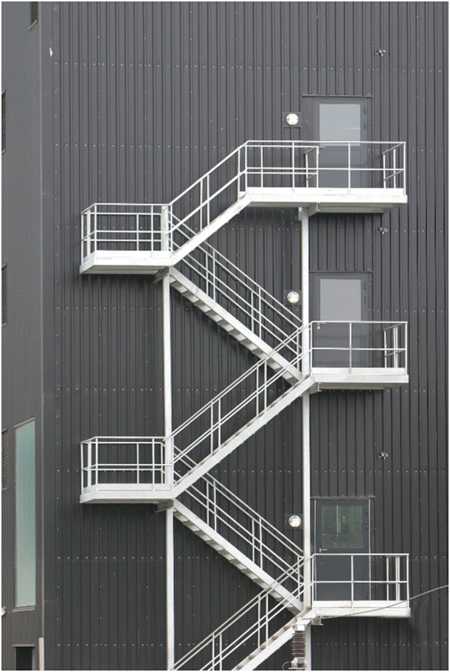

• маршевыелестницы приставные

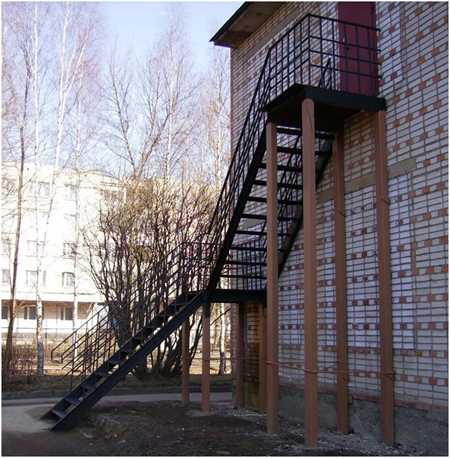

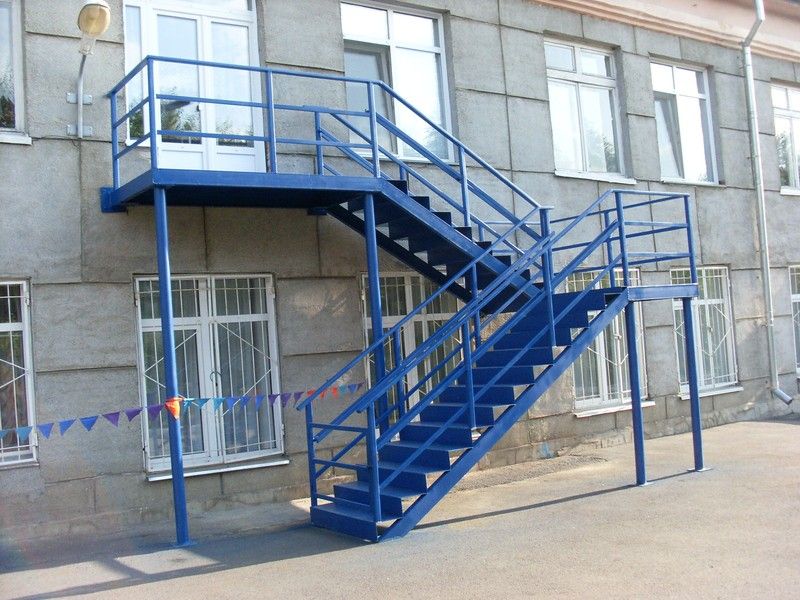

• маршевые лестницы однопролетные

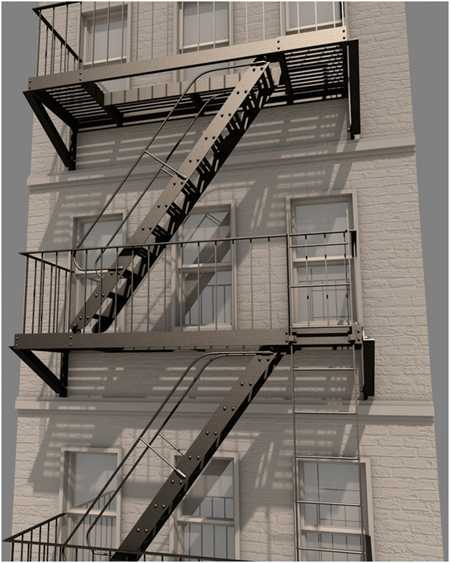

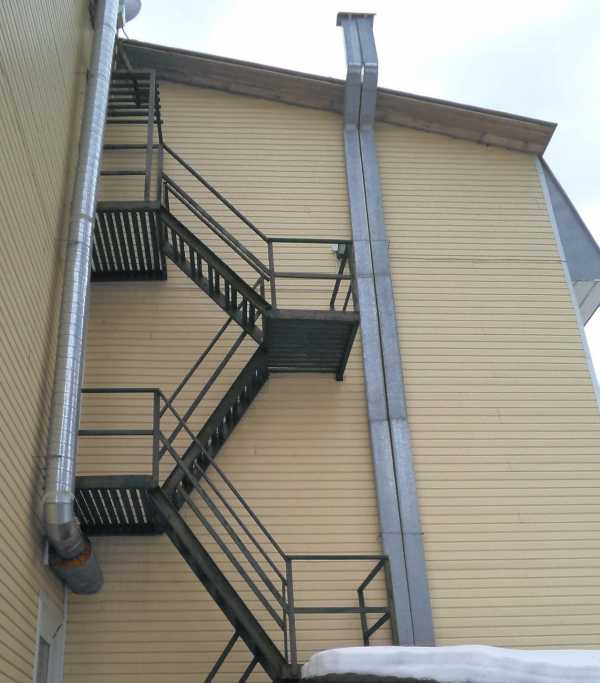

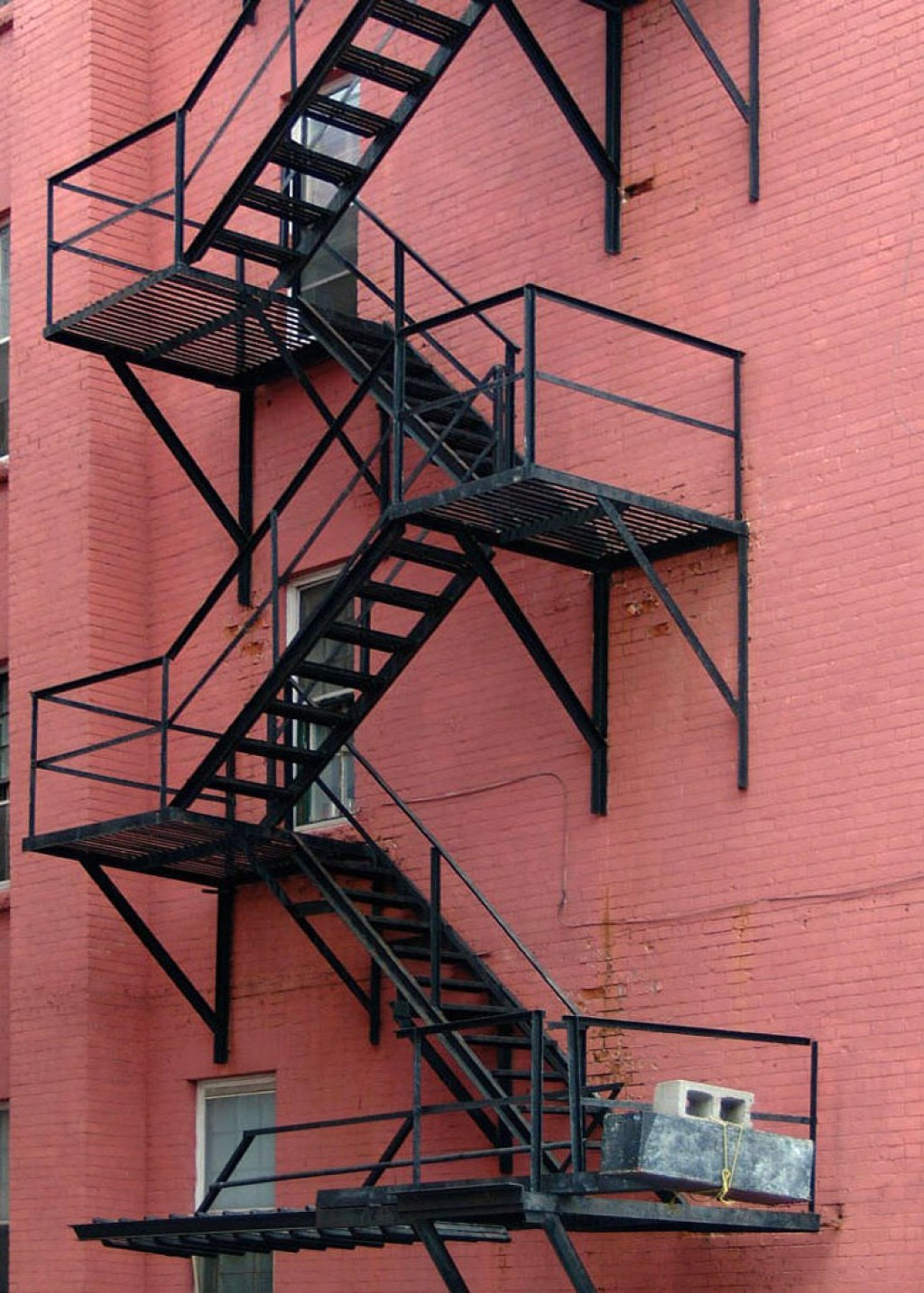

• маршевые лестницы многопролетные

Металлические лестничные марши необходимы для объектов высотой не более 20 метров.

Согласно нормативно-техническим документам эвакуационный объект должен изготавливаться только из металла, устойчивого к воздействию коррозии. Наружный слой конструкции и все его элементы подвергается зачистке, грунтованию и обработке антикоррозионными составами.

Если при изготовлении лестницы применялся метод сварки, то внешний слой должен тщательно обрабатываться для удаления острых кромок, выступов и заусениц, чтобы спасатель, пожарный или человек, осуществляющий эвакуацию, не получить повреждение.

При креплении пожарных лестниц необходимо обеспечить максимальную прочность. На самой конструкции не должно быть трещин и разрывов металла. Для обеспечения заявленной в проекте расчетной жесткости и прочности, лестницу прикрепляют к выступам балок или замуровывают в стене.

Типы и материалы пожарных (эвакуационных) путей

Для проведения аварийно-спасательных операций используют как пожарные, так и эвакуационные лестницы. Основное предназначение эвакуационной состоит в том, чтобы обеспечивать быструю и безопасную эвакуацию людей из помещения. Задача пожарной лестницы обеспечивать доступ пожарных и спасателей на верхние этажи сооружений. Все варианты эвакуационных путей и выходов делятся на основные и вспомогательные. К основным относят пути эвакуации, сконцентрированные внутри строительного объекта, ведущие наружу, к дополнительным – наружные конструкции из металла или бетона.

Внутренние конструкции для спасения людей должныпо всем техническим параметрам соответствовать государственным стандартам и соответствующим строительным нормам. Они предписывают устанавливать пролеты эвакуационных конструкций в местах где они будут со всех сторон окружены стенами. При этом сами стены строения должны быть из негорючего материала. Отделка стен, окружающих эвакуационные пути материалами с легковоспламеняющимися свойствами категорически запрещена. Также запрещено покрывать лестницы, ее конструктивные элементы (косоуры, перила, ступни, крепления и прочее) высокотоксичными покрытиями.

Пожарные (эвакуационные) конструкции для вывода людей из здания должны обеспечивать высокий уровень безопасности, поэтому стационарные пролеты выполняют из бетона или металла и никогда не используют дерево. Благодаря тому, что любое дерево является материалом, который легко поддается возгоранию, даже будучи покрытым огнеупорной краской, его запрещено использовать для подобных целей. Ступени, перила внутренних пожарных лестниц выполняют из листового материала с насечками. Благодаря выпуклым насечкам создается антискользящий эффект, что также повышает безопасность и удобство конструкций.

Внутренняя лестница для эвакуации должна вести строго наружу. При этом важно следить, чтобы открыванию дверей наружу не препятствовали ограждения или структурные элементы кровли, перила и так далее. Дверь, ведущая наружу с эвакуационной лестницы должна иметь отрегулированные элементы крепления, для того чтобы она могла свободно открываться наружу под напором человека.

Двери с раздвижными, подъемными или вращающимися механизмами и какими-либо запорами не могут выступать в качестве авариного выхода.

Если сталкиваются с тем, что организовать прямой выход наружу не удается, то для целей покидания помещения используют балконы или лоджии здания. При этом их соединяют при помощи специальных переходных лестниц с внешними конструкциями, ведущими на кровлю или фасад другого здания.

Установленные снаружи здания пожарные лестницы крепят к стене строительного объекта при помощи упоров или анкерных болтов.

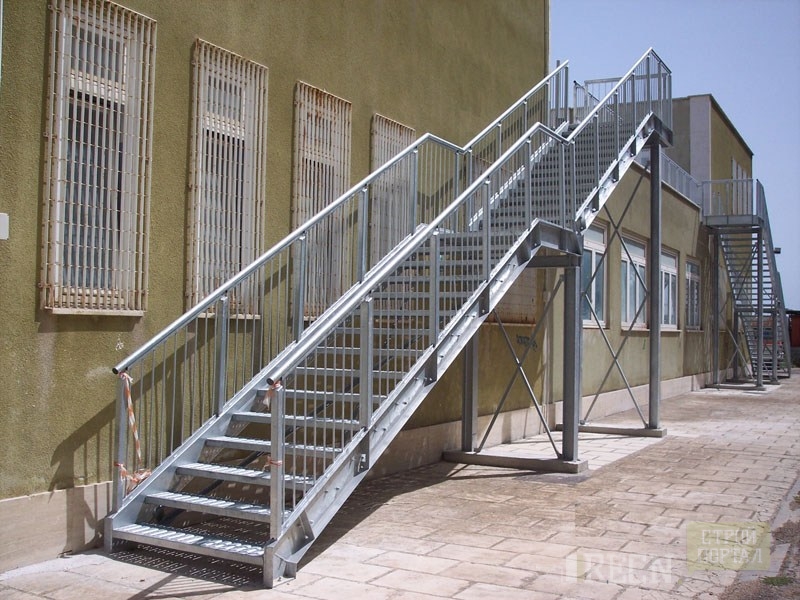

Основное предназначение внешней эвакуационной лестницы – соединить возможные пути выхода в случаях экстренного покидания помещений и увести людей в безопасную во внимание, что наружные лестницы во время эксплуатации подвергаются воздействию атмосферных осадков, их конструкция должна позволять свободно пропускатьпесок, грязь, снег, воду. Частицы осадков и грязи не должны скапливаться и задерживатьсяна площадках, ступенях и перилах. Поэтому для изготовления внешних конструкций используют цельнометаллический просечно- вытяжной лист из металла или пресснастил. Для косоуров используют трубы из стали или металлический профиль.

В первом случае металлический лист равномерно прорублен и растянут, затем покрыт полимерно-порошковой краской. Ромбовидная структура листа позволяет просачиваться влаге и тающему снегу, но не дает скапливаться грязи на ступенях пожарной лестницы. При изготовлении пресснастила применяют технологию запрессовки сваркой или холодным способом. Благодаря им, решетка приобретает повышенную устойчивость к нагрузкам. Кроме того, для пожарных лестниц рекомендовано использовать тип пресснастила с засечками или зубьями. Они выступают в качестве специальных противоскользящих мер для выходов и путей экстренного покидания помещений в условиях суровой погоды.

Стандартами установлено, что наружные пожарные выходы, лестницы и элементы эвакуационных путей должны быть покрыты специальным стойким антикоррозийным составом.

Виды пожарных лестничных конструкций

Понятно, что в случае пожара или другой непредвиденной ситуации, люди находятся в панике, чем усложняется массовый вывод их из здания. Чем надежнее и прочнее будет конструкция, тем быстрее и безопаснее пройдет эвакуация.

Любая, расположенная снаружи лестница, подразумевает тщательный уход, особенно чистку от атмосферных осадков (снега, наледи) и грязи. Все пожарные лестницы должны быть оснащены перилами и ограждающими конструкциями, лучше всего из нержавеющей стали. Если лестница наружная — обработка антикоррозионным составом обязательна.

• обязательное покрытие огнеупорными средствами, либо специальной защитной краской;
• запрещено строить эвакуационные лестницы из материалов, при горении которых выделяются вредные токсичные вещества. Естественно, дерево запрещено!

Важно знать, что требования к пожарным лестницам и к безопасности эвакуационных систем должны соблюдаться не только при проектировании, но и при их установке.

• Первая группа состоит из конструкций, размещенных внутри зданий с лестничными клетками.
• Ко второй и третьей группе относят открытые лестницы внутреннего и наружного размещения.

Лестницы первой и второй категории размещаются в самом здании, то есть внутри. Их проектируют перед строительством. Отдельно стоят так называемые условно-наружные лестницы, которые установлены в специальных отдельных помещениях, пристроенных к фасаду здания. Получается, что они находятся не внутри здания, но и не снаружи.

В любом случае, все типы пожарных и эвакуационных лестниц должны предусматривать выход со всех помещений, независимо от их расположения. То есть человек в экстренной ситуации должен просто отыскать выход.

• в детских учреждениях и домах престарелых, в больницах и интернатов для инвалидов ширина лестничного марша составляет не менее 1,35 м.;
• в здании, где находится более 200 человек, ширину лестницы запрещено делать менее 1,2 м.;
• в строении, где помещения, рассчитаны на одиночные рабочие места, лестницы имеют марши не менее 0,7 м.;
• во всех остальных зданиях предусмотрена стандартная ширина — не менее 0,9 м.

Эвакуационные лестницы должны иметь межэтажные площадки с шириной не меньше, чем ширина лестничного марша. Сами площадки не должны быть менее 1 м в длину. Если предусмотрены двери, то при открывании они не должны сужать проход на площадке.

Отдельно предъявляют требования к наружным пожарным лестницам, к металлическим конструкциям. Обязательно проверяется максимальная нагрузка на конструкцию для эвакуации людей, надежность балок, перил и ограждения в целом. При проверке лестниц специалисты руководствуются проектной документацией и основными требованиями к лестницам данного типа.

Элементы конструкций

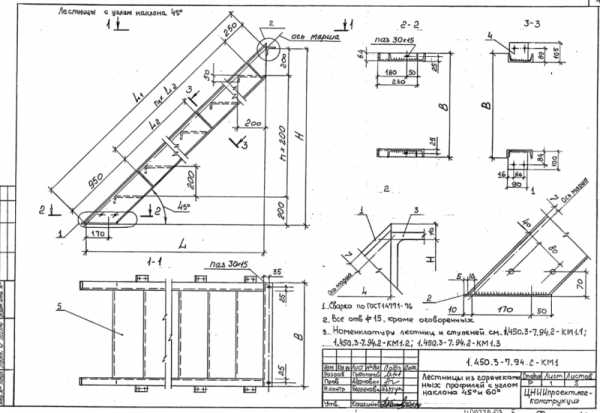

Перед тем как начинать изображать лестницу в разрезе, желательно определиться с составляющими элементами. В первую очередь сюда относится следующее:

1. Лестничный марш. Им называется прямой участок, находящийся на определенных участках сооружения.
2. Проступь или ступень. Это горизонтальная поверхность ступеньки.Это интересно: требования к ступеням для лестниц.
3. Подступенок. Другими словами, это вертикальная часть сооружения, подпирающая проступи.
4. Лестничный косоур. Это опорный элемент, сверху над которым размещены ступеньки. Зачастую в любой из конструкции их не более 2, но некоторые сооружения предполагают наличие только одного элемента.
5. Тетива для лестницы. Это балка, в которую врезается ступенька, но при этом не опирается на неё.
6. Промежуточная площадка. Это обыкновенный горизонтальный участок.
7. Забежные ступеньки. Каждая из них – это альтернативный элемент площадки, предусмотренный между маршами. На чертежах они имеют трапециевидную форму.
8. Просвет. Это место обозначается как расстояние от одной ступеньки до элементов, которые располагаются над головой.
9. Средняя линия. Ею называют виртуальную линию, вдоль которой люди поднимаются или спускаются по лестнице. Если речь идет о винтовой модели, в этом случае линия будет немного смещаться к более широким торцам ступенек.

Нормативная база

Требования к эвакуационным конструкциям очень жестко регламентированы рядом стандартов.

Места установки пожарных лестниц указаны в СНиП , а также ГОСТ Р 53254-2009.

Основные их положения можно сформулировать следующим образом:

• Если здание выше 10 м, то выход на крышу должна обеспечивать лестница навесная спасательная пожарная.
• В зданиях общественного характера и жилых домах, имеющих чердаки, выход на кровлю должен быть обеспечен через каждые 100 м. Если чердака нет, то каждый такой выход должен приходиться на 1000 кв. м.
• Пожарные лестницы на складах и в производственных зданиях устанавливаются по периметру через каждый 200 м. Если перепад кровли составляет более 1 м, в этом месте обязательно должна быть установлена лестница навесная спасательная пожарная.
• Установка спасательной лестницы на фасаде здания не обязательна, если его ширина менее 150 м либо если напротив фасада имеется специальный противопожарный водопровод.
• Выходы на кровлю могут отсутствовать в зданиях, имеющих всего один этаж и площадь не более 100 м кв.

Производство и установка металлической пожарной лестницы, ведущий на крышу, также регламентируются рядом стандартов (ГОСТ Р 53254-2009, СНиП , ГОСТ 5264, ГОСТ , СНиП , ГОСТ 23118-2012, ГОСТ 23120-78).

Основные требования:

• Лестница должна быть изготовлена из невоспламеняющихся материалов, а также быть хорошо защищённой от коррозии.
• Сварные швы должны быть выполнены качественно. Не допускается наличие следов ржавчины, заусенцев, острых выступов и окалины.
• Защитное покрытие такой конструкции должно соответствовать, как минимум, пятому классу.
• Лестница навесная спасательная пожарная должна быть надежно закреплена на вертикальной поверхности, обладать достаточной прочностью и жесткостью, а также своевременно проходить испытания.
• Ступени должны быть выполнены из материала, который обеспечит хорошее сцепление их поверхности с подошвой обуви.

План здания

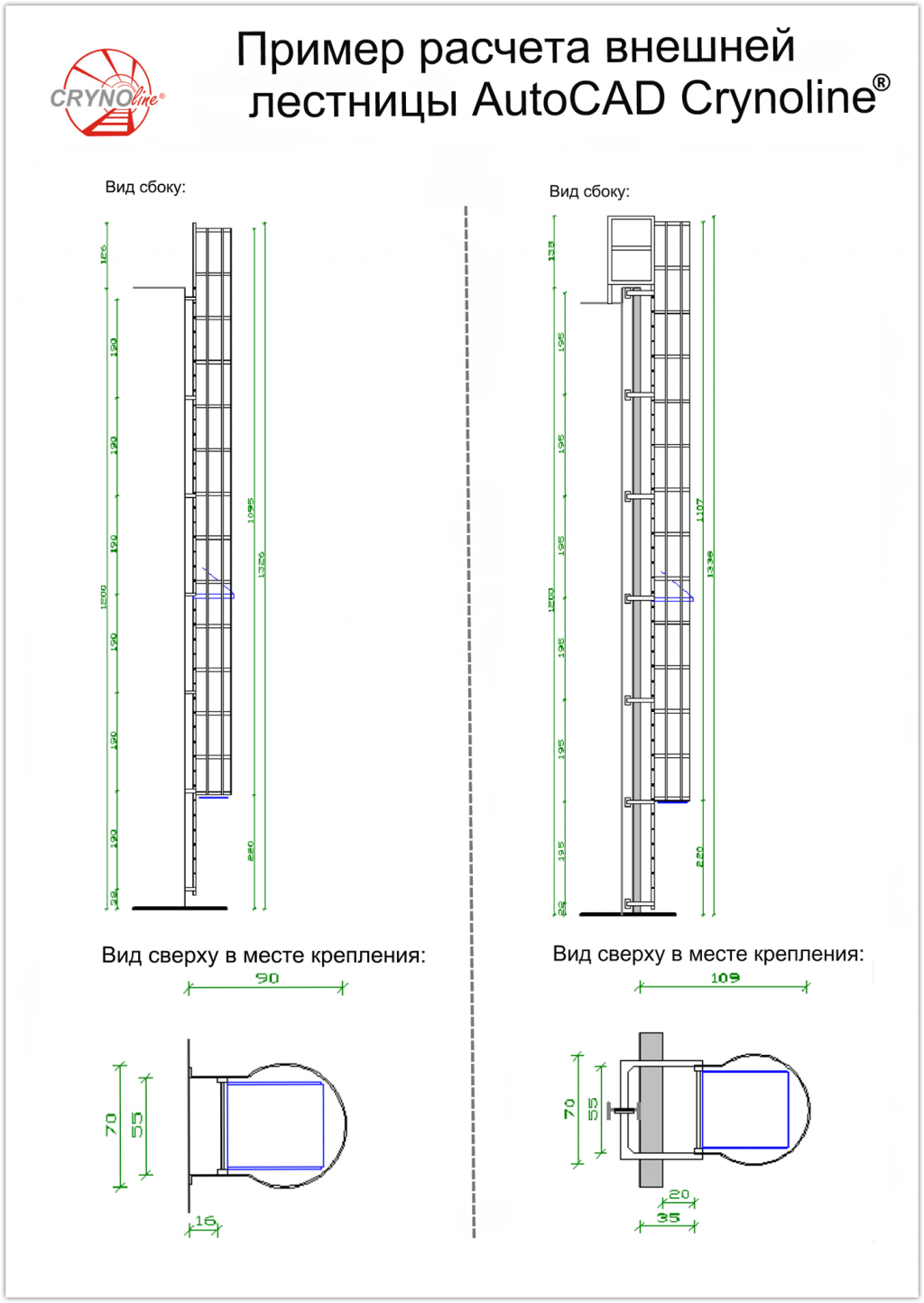

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Эксплуатационные испытания пожарных лестниц

Владельцы общественных помещений и офисных зданий обязаны поддерживать эвакуационные лестницы в надлежащем состоянии, поскольку от этого зависит скорость и безопасность осуществления эвакуации в экстренных ситуациях. Конструктивные элементы лестниц и ограждений должны надежно соединяться друг с другом и быть прочно прикреплены к стене. При этом не допускается наличие трещин в стене и деформаций металлических конструкций.

Металлические элементы должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ. Наиболее выгодной является обработка методом горячего цинкования, позволяющим улучшить эксплуатационные характеристики материала. За счет этого повышается износостойкость и существенно снижается риск возникновения коррозии. Кроме того, цинковое покрытие увеличивает огнеупорность металлической конструкции.

Требования к эвакуационным ходам и сроки их проверки регламентируются нормативными документами. При проверке проводят оценку крепости лестниц и кровли при помощи специального оборудования. Все приборы должны иметь соответствующие сертификаты.

Надежность лестничных площадок проверяется при помощи тяжелых грузов, устанавливаемых на площадку на несколько минут. После снятия груза проводится осмотр площадки и определение наличия деформации.

Соответствие требованиям пожарной безопасности проверяется перед вводом объекта в эксплуатацию. Однако со временем из-за внешних воздействий характеристики конструкций могут нарушиться, поэтому должна осуществляется периодическая проверка исправности эвакуационных путей.

Согласно Постановлению Правительства РФ No 390, проверка технической исправности должна осуществляться минимум 1раз в 5 лет. Визуальный осмотр эвакуационных лестниц с целью выявления деформаций и коррозий должен осуществляться каждый год.

Проверка осуществляется в светлое время суток лицензированной организацией, а ее результаты вносятся в протокол, на основании которого выносится заключение о пригодности эвакуационной конструкции к эксплуатации. К документам также прилагается фотоотчет.

Ступени лестницы должны быть устойчивы к нагрузкам до 180 кг/с, а вертикальные опоры должны выдерживать испытательные нагрузки, регламентируемые НПБ 245–2001.

При несоблюдении предъявляемых требований руководство организации обязано выплатить штраф, а доступ к неисправному объекту закрывается до устранения недочетов, которые подробно описываются в дефектной ведомости.

Обзор ручных пожарных лестниц: ГОСТ, характеристики и назначение

Ручные лестницы применяются в качестве дополнительного инвентаря при проведении спасательных работ нарядами пожарных частей.

Преимуществом ручных подъемных приспособлений является независимость от источников механической, электрической или иной энергии.

Автономность позволяет команде спасателей по прибытии на место происшествия незамедлительно приступить к эвакуационным мероприятиям не затрачивая драгоценное время на поиски и подключение к источнику электроэнергии.

Типы ручных лестниц

Классификация ручных пожарных лестниц подразделяет их на три основных категории:

Лестница-палка, или ЛП

Служит для захода пожарной команды на первый этаж здания через окна для подъема пожарных на первый этаж. Возможно использование в качестве носилок для эвакуации пострадавших, которые лишены возможности самостоятельного передвижения. В сложенном положении представляет из себя палку, и применяется при проведении расчистки помещений или для выбивания дверных проемов, наподобие тарана.

Конструктивно состоит из двух тетив и ступеней в количестве восьми штук, закрепленных посредством шарнирного механизма, за счет которого происходит сборка лестницы в походное положение.

Лестница-штурмовка, или ЛШ

Служит для захода наряда пожарников на верхние этажи, работы на крутых крышах с большим уклоном при демонтаже кровельного покрытия. Крюк, являющийся элементом конструкции, позволяет произвести зацеп за подоконники или иные части сооружений.

Обратите внимание

Конструкция схожа с ЛП, но есть небольшие отличия – две тетивы, тринадцать ступеней и, как уже упоминалось, зацепной крюк. Прочность обеспечивается дополнительными стягивающими приспособлениями в количестве трех штук, распределенными равномерно по всей длине лестницы. Используется в качестве спортивного снаряда при подготовке пожарных расчетов.

Выдвижная трехколенная лестница Л-60

Предназначена для доступа пожарников на третий этаж сквозь оконные проемы, на крышу дома из двух этажей, или доставки оборудования. Состоит из трех однотипных лестниц и механизма, отвечающего за выдвигание.

Каждое из трех колен собрано в единое целое двумя тетивами и двенадцатью ступеньками, которые развальцованы в посадочных гнездах. Тетивы имеют особый профиль поперечного сечения вследствие особенности конструкции – каждая из трех частей скользят одна внутри другой.

Перевод в рабочее положение производится натягиванием веревки, заведенное в систему выдвижения через специальные блоки. Верхний и нижний концы лестницы оснащены упорами.

Основные характеристики

В таблице ниже приведены технические характеристики ручных пожарных лестниц наиболее широко распространённых моделей.

Требования и нормы

Правила эксплуатации ручных пожарных лестниц предусматривают определенный объем испытаний и периодичность их проведения.

• Лестница ЛП. Испытывается раз в год и после любого ремонта. При использовании на состязаниях в качестве спортинвентаря комиссии обязательно предъявляют акт испытаний. Лестницы с неисправностями, повреждениями основной части, не прошедшие испытание использовать строго запрещено. При испытаниях ЛП осматривают, раскладывают и размещают на твердой поверхности под углом семьдесят пять градусов. К средней части ступеньки, расположенной посередине лестницы прикладывают испытательное усилие 1,2±0,05 кН 120 ± 5 кгс — для деревянных ЛП и 2,0±0,1 кН 200±10 кгс — для металлических. Время до снятия воздействия отсчитывается из расчета 130±10 с. После освобождения от груза ЛП должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.
• Лестница ЛШ. Испытывается раз в год и после любого ремонта. При использовании на состязаниях в качестве спортинвентаря комиссии обязательно предъявляют акт испытаний. Лестницы с неисправностями, повреждениями основной части, не прошедшие испытание использовать строго запрещено. Испытания ЛШ проводятся в два этапа:
  • Испытание тетив. Лестница закрепляют на 2-3 зуба, которые находятся ближе к тетивам. К средней части ступеньки, расположенной посередине лестницы прикладывают испытательное усилие 2,0±0,1 кН 200±10 кгс. Время до снятия воздействия отсчитывается из расчета 130±10 с.
  • Испытание крюка. Лестницу зацепляют за большой зуб на высоте второй ступени снизу прикладывается усилие 1,6±0,05 кН 160±5 кгс. Время до снятия воздействия отсчитывается из расчета 130±10 с.
  • После освобождения от груза ЛШ должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.

• Лестница Л60. Периодичность испытаний – раз в год. Первоначально выполняют визуальный осмотр и проверку работоспособности, за которыми следуют нагрузочные тесты:
  • Одновременное тестирование нагрузкой 1,0±0,05 кН 100±5 кгс, приложенной к середине ступени посередине каждого пролета.
  • Тест усилием 2,0±0,05 кН 200±10 кгс, приложенным к середине ступени посередине второго пролета.

Время до снятия воздействия отсчитывается из расчета 130±10 с. После освобождения от груза Л60 должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.

Методика испытаний и требования, предъявляемые к лестницам из дерева, регулируется «ГОСТ 8556-72 лестницы пожарные ручные деревянные».

Советы и рекомендации

• Рекомендуется использование металлических изделий ввиду более высокой надежности и универсальности конструкции.
• Не стоит хранить пожарный инвентарь в помещениях с агрессивной средой и под открытым небом. Для этого существуют специально отведенные места.
• Проводите визуальный осмотр используемых средств непосредственно перед каждым применением – это может сберечь здоровье или даже сохранить жизнь.

Пожарная лестница на балконе

Пожарная лестница на балконе предназначена для безопасной и быстрой эвакуации людей во время пожаров и других экстремальных ситуаций согласно СНиП 21-07-97. На балконе пожарная лестница устанавливается в том случае, если нет возможности установить ее снаружи. Чаще всего такие лестницы монтируются в высотных домах. В соответствии с законодательством эвакуационный выход на балкон или лоджию должны иметь дома, высотою более 15 м.

Правила содержания и эксплуатации балконных пожарных лестниц:

1. Лоджии и балконы, на которых расположены пожарные лестницы, не разрешается стеклить.
2. Запрещается самостоятельно демонтировать пожарные лестницы на кровлю.
3. Если лестница мешает свободному передвижению по балкону, можно внести изменения в ее конструкцию, но только те, которые не нарушают ее функциональность.
4. При утеплении балкона и лоджии запрещается зашивание эвакуационных люков.
5. Также не допускается загромождение люков лестниц тяжелой мебелью, заваривание люка, загромождение переходов между смежными секциями и эвакуационных выходов.
6. За нарушение правил по содержанию эвакуационных выходов и пожарных лестниц на балконе законодательством предусматривается штраф.
7. Даже если соседи, проживающие на нижних этажах, демонтировали пожарные лестницы на своих балконах, не следуйте их примеру.
8. Пожарную безопасность лестницы и состояние аварийных выходов необходимо проверять 1 раз в каждые 5 лет. При соблюдении этих норм нарушитель будет выявлен в любом случае, за что понесет наказание.
9. Помните, что демонтаж пожарной лестницы и заваривание аварийных выходов к ним отнимает шанс на спасение во время пожара у вас и ваших соседей.

Требования к размерам пожарных лестниц.

Основные требования к размерам пожарных лестниц приведены в НПБ 245-2001 и ГОСТ 5325-2009

Ниже приведены основные выдержки из этих документов

Удобная лестница с улицы в дом: главные критерии

Есть несколько основных критериев, которым должна соответствовать наружная лестница для дома:

Комфортное передвижение. Согласно СНиП, ширина лестниц должна быть не менее 90 см. Об этом говорит и здравый смысл – по более узкому проходу спуститься или подняться будет затруднительно. За оптимальный вариант принято считать ширину в 1-1,5 м. Также есть определенные рекомендации по размерам ступеней – высота и длина должны соотноситься примерно как 18/30 см. Рассчитано, что при таком соотношении, спуск и подъем будет наиболее комфортным. Исключение делают для пожарных лестниц – у них допустимая глубина ступенек может быть на 10 см меньше;

Примерно так рассчитываются параметры высоты и глубины ступеней лестницы Источник

Прочность. На этот параметр, кроме всего прочего, влияет длина лестницы. Для маршевых, например, количество пролетов не ограничивается строительными нормами, а вот ступенек на каждом из них не должно быть более 18 штук.

Устойчивость. Кроме самой лестницы, если здание было возведено недавно, то надо подумать про усадку дома. Особенно это касается деревянных коттеджей, для которых внешние конструкции делаются в последнюю очередь.

Износостойкость

Так как лестница наружная, то этому вопросу надо уделить отдельное внимание, ведь всегда хочется, чтобы ремонт приходилось делать как можно реже.

Безопасность. Конструкция лестницы должна учитывать кто по ней будет ходить – в зависимости от материала возможно придется предусмотреть ребристые выступы или резиновые коврики от скольжения, не будут ли низкими поручни (минимально допустимая высота – от 90 см)

Если есть маленькие дети, которые могут остаться без присмотра, то между балясинами не стоит оставлять расстояние больше 15 см, иначе ребенок сможет просунуть туда голову.
