Подушка под фундамент: инструкция по монтажу.

Нужно ли промежуточное покрытие между основанием и грунтом

Если при возведении фундаментной основы не соблюдались строительные нормы, укладка производилась некачественно, строительная конструкции в скором времени станет непригодной для эксплуатации.

Стены могут потрескаться, окна и двери не будут закрываться, в помещении появятся сквозняки. Одним из условий сооружения надёжной основы является наличие промежуточного покрытия между фундаментным основанием и почвой.

Оно позволит создать оптимальное давление на фундамент. Помимо этого, появится возможность поднятия нижней части основания по отношению к подземным водам.

Можно будет исключить его соприкосновение с материалами, способными деформировать фундаментное покрытие.

Определение и задачи фундаментных подушек

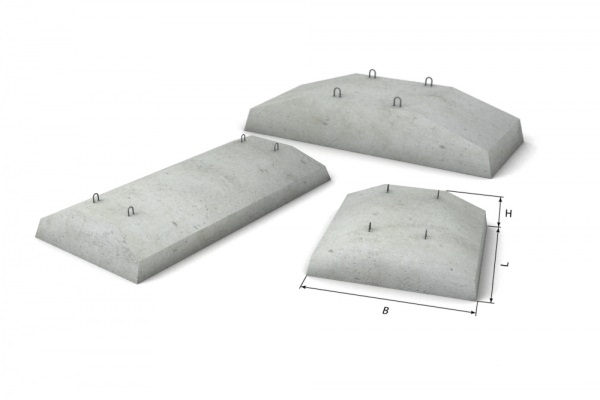

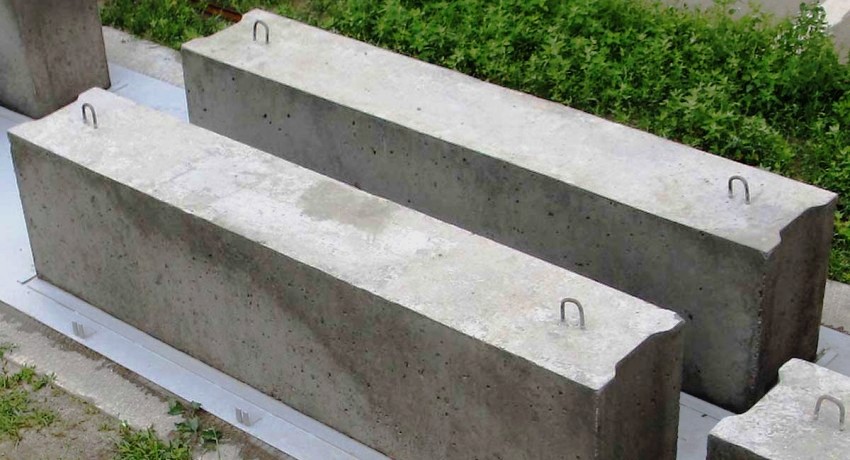

Подушка для фундамента – своеобразная прокладка между ним и поверхностью грунта. Она состоит из песка или щебня, который был предварительно засыпан в траншею и уплотнен.

Наименование изделия

Размеры (мм)

Масса (кг)

Длина

Ширина

Высота

ФЛ-6-12-4

120

60

30

420

ФЛ-6-24-4

240

60

30

825

ФЛ-8-12-2

120

80

30

550

ФЛ-8-24-2

240

80

30

1100

ФЛ-10-8-2

80

100

30

420

ФЛ-10-12-2

120

100

30

650

ФЛ-10-24-2

240

100

30

1380

ФЛ-12-8-2

80

120

30

500

ФЛ-12-12-2

120

120

30

780

ФЛ-12-24-2

240

120

30

1630

ФЛ-14-8-2

80

140

30

580

ФЛ-14-12-2

120

140

30

910

ФЛ-14-24-2

240

140

30

1980

ФЛ-16-12-2

120

160

30

1030

ФЛ-16-24-2

240

160

30

2150

ФЛ-20-8-2

80

200

50

1250

ФЛ-20-12-2

120

200

50

1950

ФЛ-24-8-2

80

240

50

1450

ФЛ-24-12-2

120

240

50

2300

ФЛ-28-8-2

80

280

50

1800

ФЛ-28-12-3

120

280

50

2820

ФЛ-32-8-2

80

320

50

2050

ФЛ-32-12-2

120

320

50

3230

Вид стройматериала, используемого для создания подстилочного слоя, определяется исходя из особенностей почвы на конкретной местности и веса будущего строения. Песок и щебень должен соответствовать рекомендациям ГОСТ.

Такая прокладка выполняет следующие функции:

• С помощью средне- и крупнодисперсного материала выравнивается поверхность основания под фундамент – это необходимо для максимально равномерного распределения нагрузки от веса конструкции на земляное покрытие.
• Песчаные или гравийные частицы заменяют грунт, с которым фундаменту не рекомендуется контактировать.
• Часто используют слой песка для защиты железобетонных конструкций от губительного влияния избыточной влажности почвы.

Получатся, что наличие песчано-гравийной подушки просто необходимо для сооружения долговечных и устойчивых строений.

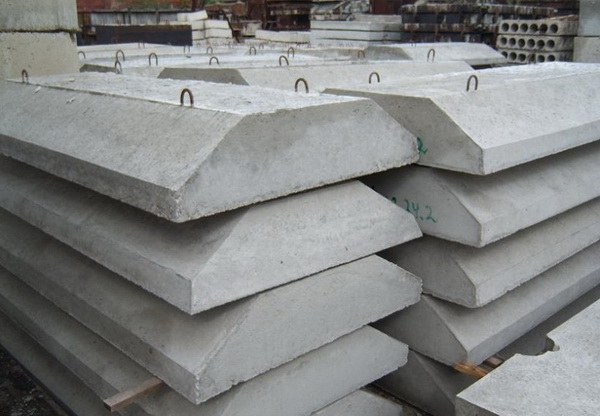

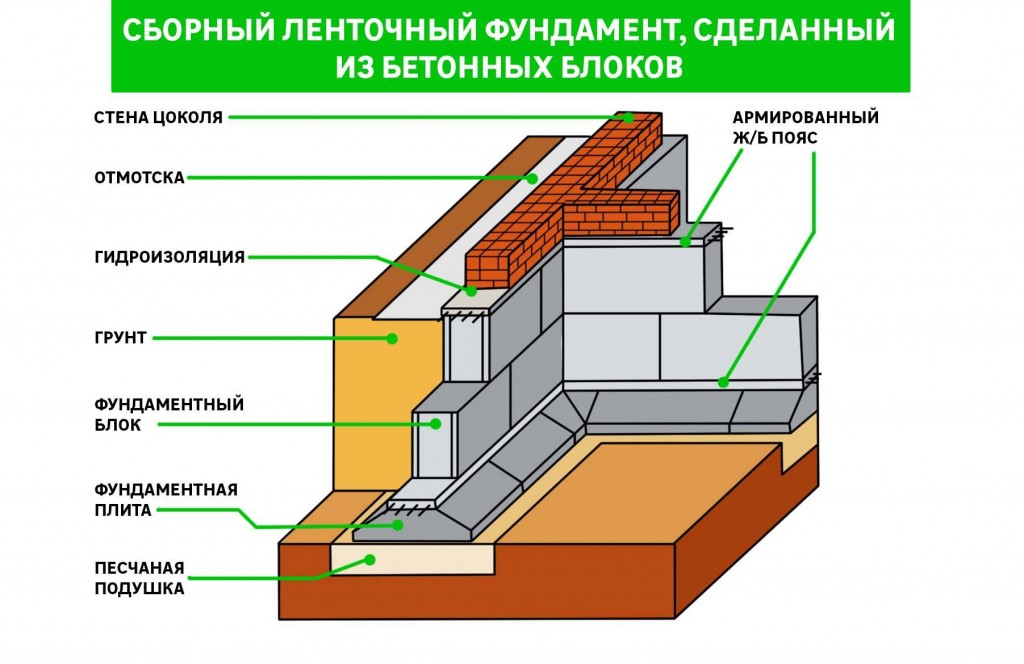

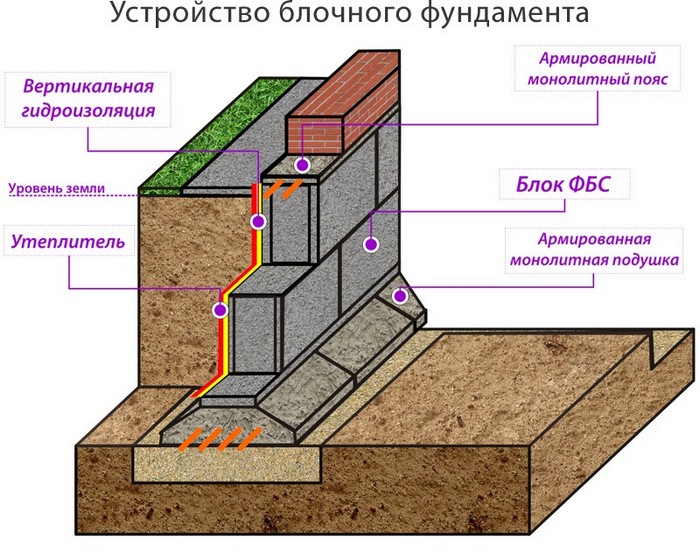

Подушка под фундаментные блоки ФБС

Фундаменту, как и всему зданию, тоже нужна надежная опора, которая будет гарантировать неподвижность отдельных железобетонных элементов. Только засыпки слоя щебня и уплотнения грунта под основанием ФБС — не достаточно. Ответ на вопрос, зачем нужна еще и подушка под фундаментные блоки, если они прочны и выдерживают вес многоэтажного здания, простой.

Для многоэтажных конструкций нужен мощный фундамент и чтобы не увеличивать габаритные размеры блоков, прочность бетонных конструкций повышают с помощью арматуры. В результате ширина блоков небольшая, всего 30-60 см и вес всего здания и фундамента передается на узкую полоску грунта под нижней частью блоков. Для предотвращения сильного или неравномерного оседания грунта под фундаментом можно уменьшить нагрузку на единицу площади, увеличив площадь опоры. Эту роль и выполняет специальная монолитная или сборная подушка.

Виды подушек под фундаментные блоки

Под блоки ФБС можно сделать подушку двух видов: монолитную и сборную, из элементов заводского изготовления с маркировкой ФЛ (фундамент ленточный) трапецеидального сечения. Ширина основания подушек от 600 до 3200 мм, высота 300 мм. Порядок монтажа всего фундамента будет следующим: первым рядок на грунт укладываются ФЛ, с постоянной проверкой совпадения осевых линий разбивки фундамента и осевой линии ФЛ, на низ монтируются блоки с обязательным стандартным смещением боковых швов.

Какой вариант устройства подушек выгоднее для частного строительства, можно сказать, только для каждого проекта в отдельности. На стандартные подушки ФЛ или фундаментные блоки размеры и цена за штуку указаны в каталоге, подсчитать общую сумму не трудно. Сложнее с монолитным вариантом, так как на глазок расход материалов подсчитать невозможно, только после точного расчета марки арматуры, бетона и проектной ширины подушки. Поэтому подробнее рассмотрим, как сделать подушку под блоки ФБС в монолитном варианте.

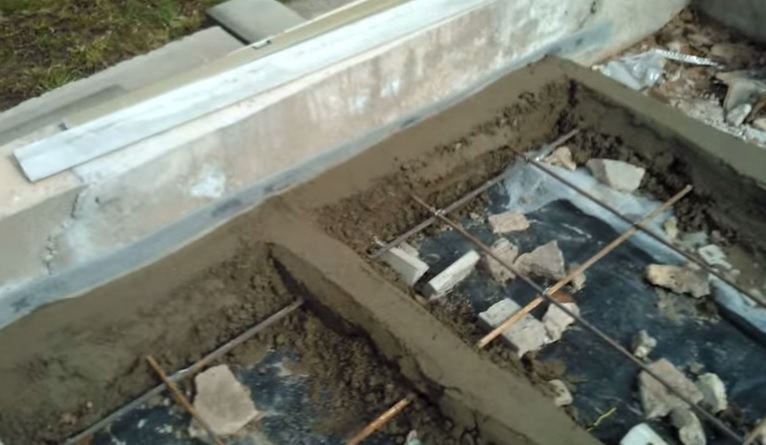

Заливка монолитной подушки под фундаментные блоки

Как и при устройстве монолитного фундамента, расчет размеров и процента армирования подушки обязателен. Без учета нагрузок нельзя определить какую марку бетона и арматуры нужно использовать. Поэтому лучший вариант, обратиться на данном этапе к специалистам. Использование бетона с большим запасом прочности и арматуры большего, чем требуется сечения, это перерасход материалов с лишними финансовыми затратами.

Далее ответ на вопрос как залить подушку под фундаментные блоки можно разделить на этапы. Первый, это подготовка песчано-гравийного или щебеночного основания. Он ничем не отличается от стандартных правил для любых фундаментов.

Уплотнение засыпанного слоя обязательно! Для монолитных подушек, как и для заводских жб изделий, высота подушки принимается 300 мм, а ширина по расчету, кратная 10 см. Выбор класса арматуры делается только после расчета весовой нагрузки, но в любом случае диаметр ее не будет меньше 12 мм.

Армирование выполняется по нижнему краю с отступом от основания на 70 мм., второй ряд арматурной сетки располагается на расстоянии в 30-40 мм от верхней грани подушки.

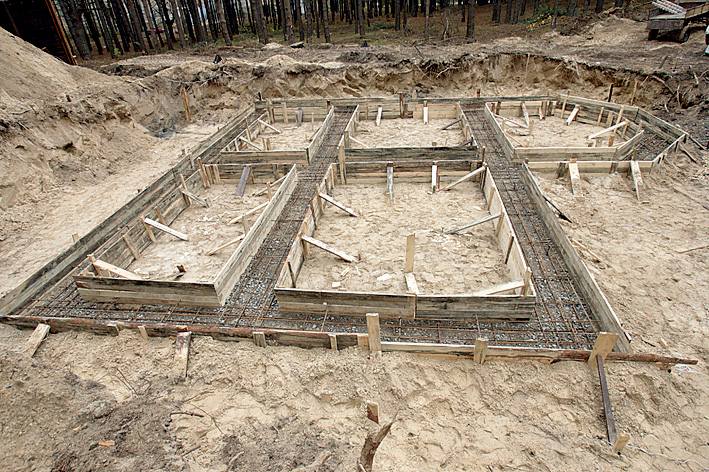

Второй этап, устройство опалубки, тоже в том же порядке, как и для сплошного ленточного фундамента.

Третий, закладка арматурной сетки. Здесь для фиксации арматуры можно использовать специальные хомуты.

Четвертый подготовка и заливка бетонного раствора с обязательным уплотнением вибраторами. Игнорировать процесс уплотнения нельзя, так как от плотности и процента содержания воздушных пузырьков в смеси напрямую зависит прочность железобетона.

Пятый этап просушивание до полного затвердевания и снятие опалубки. Гидроизоляцию боковых поверхностей можно сделать сразу или вместе с обработкой всего фундамента. Правильно рассчитанная монолитная подушка под фундаментные блоки после набора прочности имеет такие же характеристики, как и ЖБИ заводского изготовления. Но как видите, временные затраты на ее устройство намного больше.

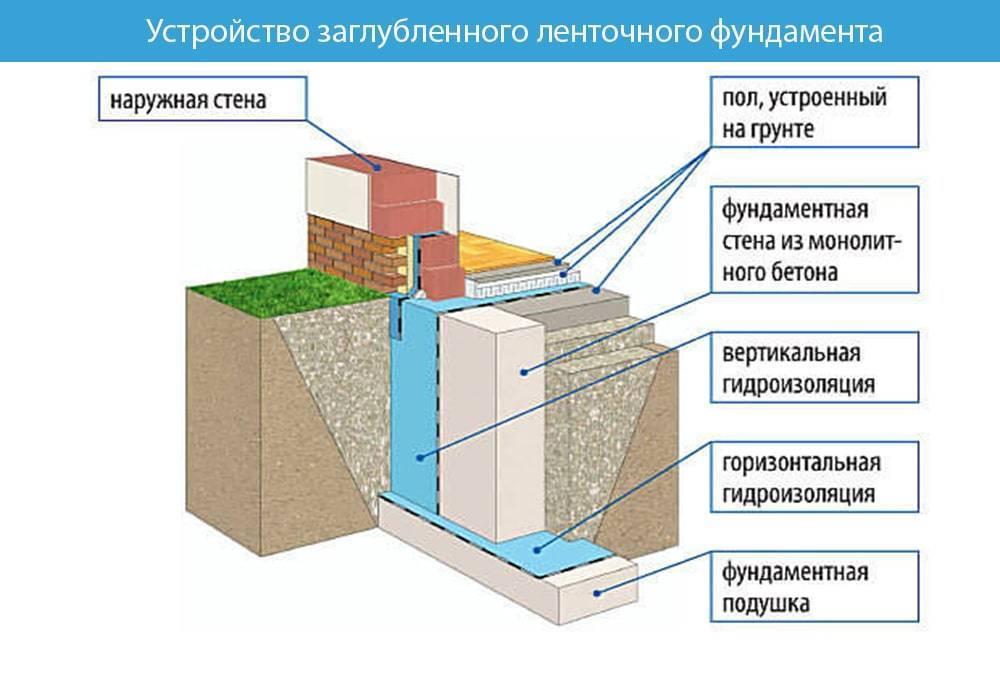

Назначение и толщина подушки под фундамент

Конструкция фундамента всегда подвергается пагубному воздействию окружающей среды, отчего может стать менее прочной. Избежать ослабления основания дома удаётся только тому хозяину, который позаботился об устройстве правильной подушки под фундамент. Именно она делает поверхность ниже основания устойчивой и ровной.

Подушка располагается в самом низу созданного «пирога»

Чтобы эта подушка безотказно выполняла свою задачу, она должна быть насыпана толстым пластом. Толщина слоя зависит от:

• типа фундамента;
• габаритов и веса строения;
• разновидности грунта, на котором планируется ставить здание;
• глубина промерзания земли;
• близости грунтовых вод к верхнему слою почвы.

Также на плотность подушки влияет материал, из которого она будет сооружаться. Этим сырьём может быть песок, щебень и гравий, смешанный с песком.

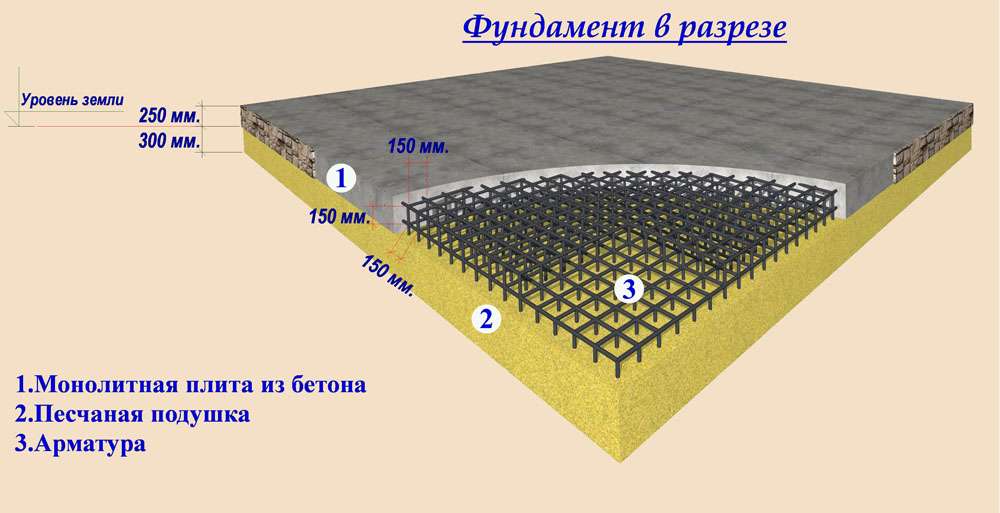

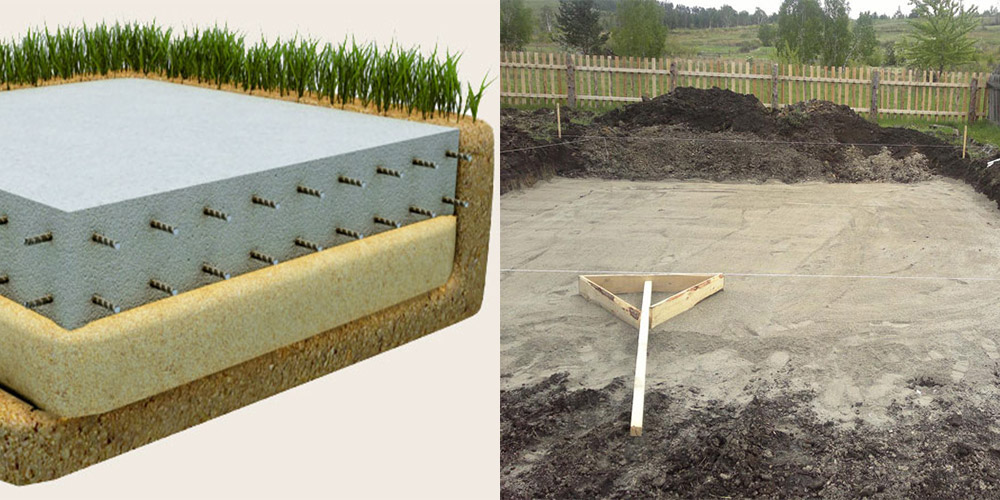

Песок под основание дома

Подушка из песка пользуются популярностью, так как хорошо защищает фундамент от деформаций. А ещё песчаная подсыпка перекрывает доступ к основанию дома грунтовым водам.

Чаще всего под фундамент насыпают песок

Чтобы подушка под фундамент служила исправно, она должна быть засыпана толстым пластом материала. Оптимальная толщина каждого слоя песка — 20 см.

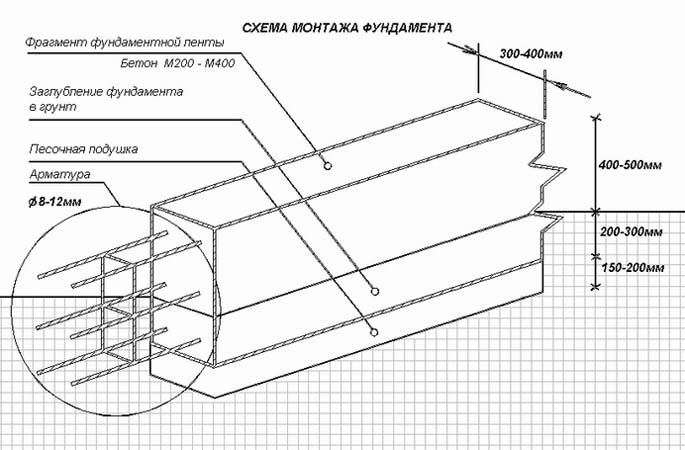

Песчаная подушка располагается выше грунта и ниже бетонного фундамента, укреплённого арматурой

Используемое сырьё должно быть средним или крупнозернистым. Собираясь укладывать очередной пласт такого песка, предыдущий слой материала полагается прессовать и взбрызгивать водой.

Увлажнение сделает подушку плотной и наделит её уникальной способностью выдерживать вес фундамента и конструкции, стоящей на нём.

Видео: когда и как делать песчаную подушку

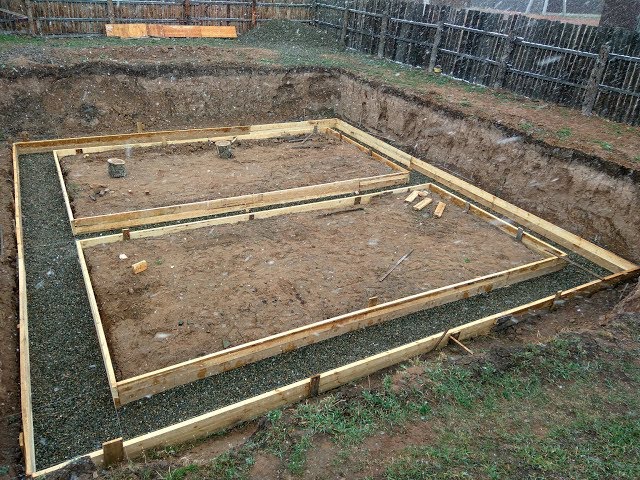

Щебень под фундамент

Щебёночную подушку выбирают, когда хотят обеспечить фундамент лучшей защитой от разрушения. Щебень прочнее песка и поэтому активно используется в качестве подсыпки под основание здания, стены которого возводятся из тяжелого материала.

Щебёночная подушка пользуется популярностью, потому что она существенно плотнее песчаной

Под фундамент принято засыпать щебень размером от 2 до 4 см. Такой диаметр камней считается средним и позволяет добиться от подушки нужных качеств: плотности, ровности и способности к адгезии.

Подушка из щебня обязательно укладывается на тонкий слой песка. Пласт в 10 см, состоящий из утрамбованного и увлажнённого строительного сырья, необходим в качестве подстилки, которая не даст камням вжаться в грунт.

Щебёночная подушка, укладываемая поверх песка, насыпается слоем в 10 см. Но если постройка будет тяжёлой, то толщину пласта из камней рекомендуется увеличить до 20 см. Пласт камней хорошо утрамбовывают, тем самым улучшая качество подсыпки, которая не должна проседать под давлением фундамента.

Щебёночную подушку рекомендуется укладывать из камней с фракцией 30–50 мм

Особые требования предъявляются не только к толщине, но и ширине подушки. Слой щебня безукоризненно выполнит свою задачу по обеспечению устойчивости конструкции, если будет шире основания дома на 30 см.

Чтобы фундамент был сооружён на щебёночной подушке без проблем, слой камней следует укладывать идеально ровно. Поэтому в земле с помощью колышек отмеряют нулевой уровень и при засыпке ямы щебнем ориентируются на него.

После заполнения вырытого котлована строительным материалом берут нивелир и проверяют, нет ли разности высот между несколькими точками созданной щебёночной подушки.

Видео: пример создания подушки под фундамент из щебня

Смесь песка и гравия под основание здания

К созданию подушки, которая состоит из песка и гравия, прибегают, желая сделать подушку прочной и при этом сэкономить на покупке строительного сырья.

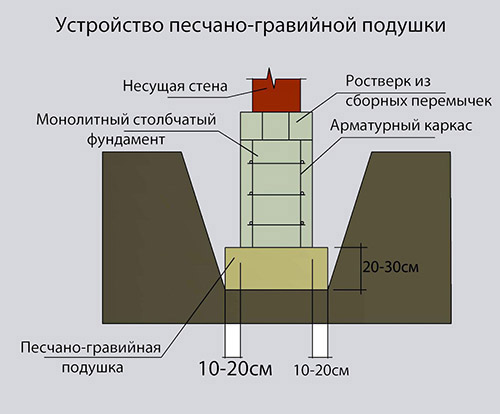

Песчано-гравийная подушка укладывается слоями разной толщины. Главное, чтобы этот параметр составлял не менее 5 см. В результате засыпки ямы несколькими пластами песка и гравия должна получится подушка толщиной 25 см.

Толщина песчано-гравийной подушки обычно составляет 30 см

Обычно первый слой песчано-гравийной подушки создают из обломков известняка, способствующего усилению прочности насыпи. Второй пласт, как правило, состоит из крупного речного песка, который трамбуют и поливают водой. После него в яму засыпают 15–20 см гравия, прессуемого виброплитой.

Поверх нескольких слоёв строительного сырья насыпают песок. Оптимальная толщина последнего пласта подушки — 20 см. Верхний слой насыпи обязательно взбрызгивают водой, чтобы он осел на гравий.

Видео: укладка гравийной подушки под столбчатый фундамент

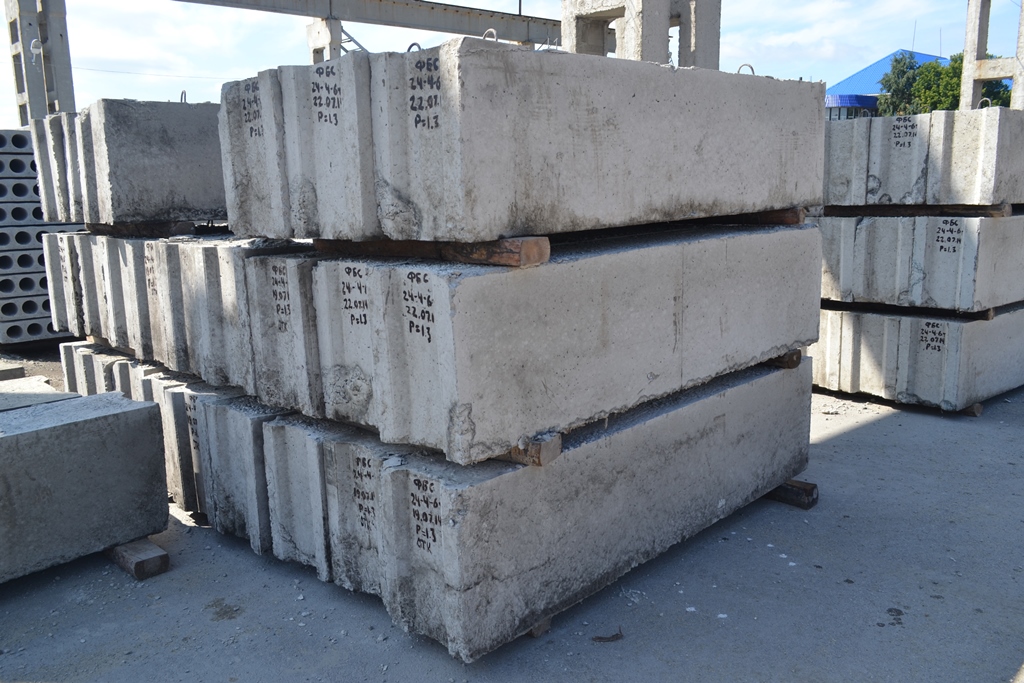

Плюсы и минусы фундамента из ФБС блоков

Благодаря установке ФБС блоков, удается быстро закончить закладку основания. Фундамент относят к ленточному способу укладки. Вариант не всегда подходит. При нехватке бюджетных средств на аренду дополнительной строительной техники, метод будет нецелесообразным, лучше обойтись заливкой простой бетонной основы.

Основа

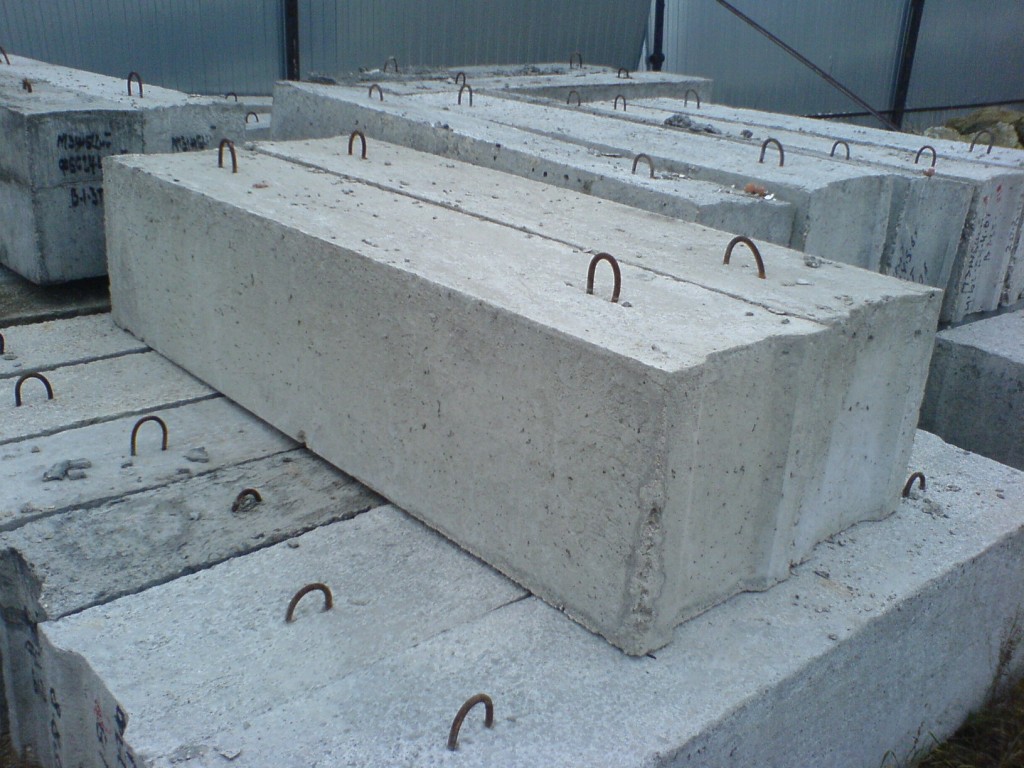

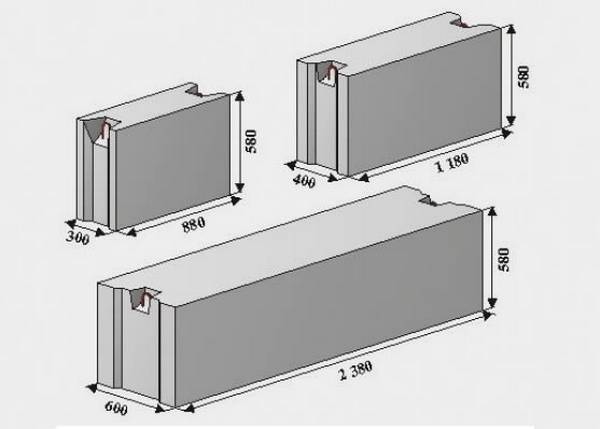

Описание ФБС

Производство ведется путем заливки бетонного раствора в формы. Перед заливкой детали армируют арматурными прутьями. Бетонные изделия большого размера, при монтаже сооружения нагрузка равномерно распределяется по всей длине фундаментного основания.

Производство

ФБС по прочности не уступает монолитному основанию дома, иногда даже превосходит.

Конструкции бывают:

1. Ленточные.
2. Колонные.
3. Массивные.

Изделия производят по одной технологии. Проверяют на прочность, надежность.

Основные плюсы основания из ФБС

Преимущество — изделие из бетона произведено по государственному стандарту, отвечает требуемым параметрам, техническим характеристикам.

Проводя сравнение ФБС сооружений с заливным фундаментом, можно сказать следующее.

Приступая к самостоятельной заливке фундамента: при отсутствии вибратора, арматурного прутка для усадки бетона, заполняющего пустоты; при несоблюдении пропорций бетонной смеси; использовании дешевого щебня, песка, содержащего много глиняной породы – конструкция фундамента не может быть надежной, отвечающей строительным требованиям.

Вибратор

Основание имеет хорошее качество материала. Состав смеси, изготовление:

• Изготовление бетонных конструкций подразумевает применение гранитного щебня, мытого речного песка с минимальным содержанием глины. Глина в речном песке может привести к растрескиванию бетона при морозах.
• Замешивание бетона производится в бетономешалках. Необходимо соблюдать пропорции. Подача готового раствора осуществляется в виброформы. Дополнительно используются вибраторы для усадки бетонной смеси.
• Контроль соблюдения геометрической формы изделия. Заготовки проходят этапы увлажнения. Строго в срок снимается форма.

Процесс изготовления – полное соблюдение технологии, в качестве выходящей продукции можно быть уверенными.

Минусы основания из ФБС

Недостаток — материал дает усадку, но это в основном касается почв, которые подвержены температурному влиянию.

Конструкцию можно считать сборной, элементы каркаса могут вести себя независимо. Многие мастера справляются с проблемой. Для полного исключения фактора рекомендуется заливка ленточного фундамента. Удается равномерно распределить давление блоков на поверхность.

На швах конструкции, по основанию сооружения необходимо проводить гидроизоляцию. Для установки блоков ФБС на место необходимо использовать строительную технику.

Перед закладкой необходимо провести инженерно-геодезические работы.

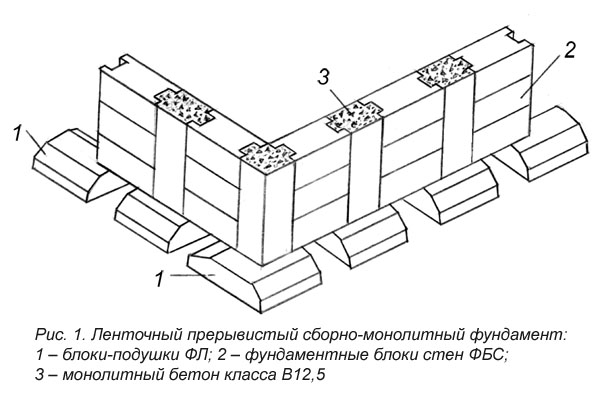

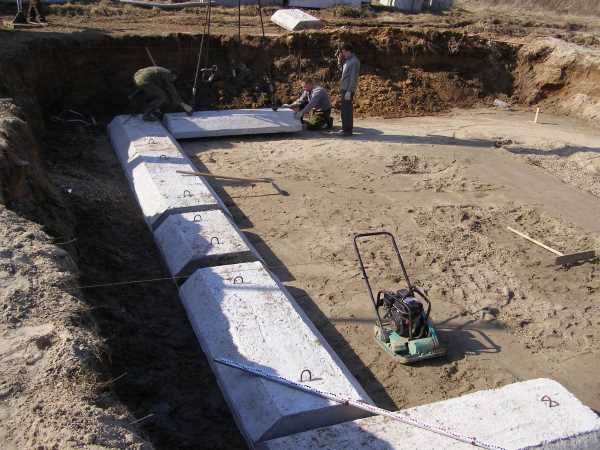

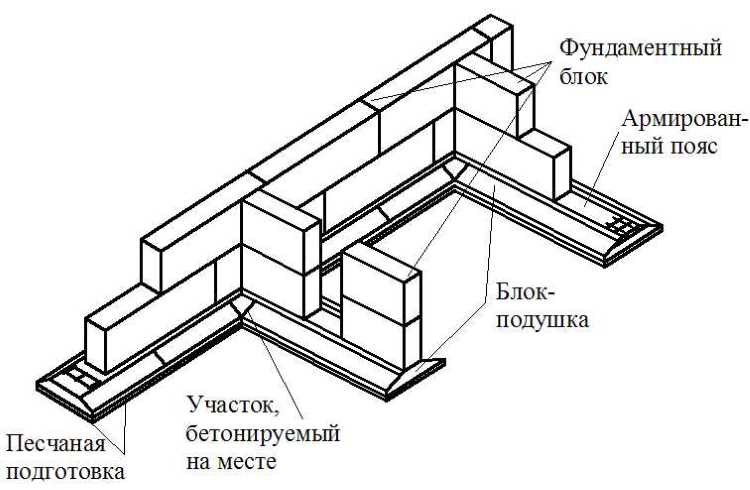

Ленточный фундамент: изготовление подушки, укладка первого ряда

Правила построения фундамента

Когда песчано-щебневая подушка будет готова, приступаем к заливке бетонного основания (около 2 см толщины). Оставляем на сутки, чтобы придать прочности основанию.

Можно в качестве альтернативы применить подушечные блоки. По форме они отличаются от ФБС плоской конструкцией. Монтаж фундамента начинается с углов. При стыковке блоков, необходимо сильно прижимать. Межшовные соединения, для предотвращения сквозняков, промазываются штукатурной смесью.

Начиная укладку первого ряда, убедитесь в горизонтальности строения.

Укладка следующих рядов

Установка второго, следующих рядов, проводится также, как при укладке кирпича. Вертикальные швы не должны совпадать. Желательное расположение – по центру изделия нижнего ряда. Следите, чтобы крайние угловые блоки укладывались внахлест.

Заделка швов цементно-песчаным раствором обязательна. При установке рядов, следите за уровнем вертикальной, горизонтальной поверхности, чтобы избежать перекосов строения. Укладывается внешняя часть конструкции, затем внутренняя (перегородки).

Процесс

Особенности монтажа

Укладка производится при помощи — автокрана. Бетонная смесь должна соответствовать марке М-100. Чтобы уложить один блок, необходимо около 15 литров состава цементно-песчаного раствора.

Чтобы постоянно не прикладывать уровень при укладке каждого блока, натяните шнурок от угла до угла сооружения.

Чтобы упрочнить конструкцию, после укладки последнего ряда заливается бетонный пояс с обязательным армированием. Слой — 20-30 см, армирующее железо — 10-мм прутья.

Армопояс необходим, чтобы обезопасить строение от усадки. Некоторые мастера утверждают, что армирование не требуется, правильно уложенные блоки распределяют нагрузку. Практика показывает обратное.

Сооружение с верхним армирующим поясом

Армирующий пояс заливается с соблюдением технологических процессов. Требуется:

• Установить опалубку по периметру фундаментных блоков.
• Внутри опалубки укладывается армирующий слой (вяжется армирующая сетка).
• Заливается бетонный раствор.

Спустя сутки, конструкция готова. Снимается опалубка. Требуется просушка армирующего слоя. На это может уйти от двух недель до месяца.

Изготовления армопояса требует сил, но просто для понимания. Можно провести работу самостоятельно. Нужно соблюдать инструкцию.

Устройство гидроизоляции

Гидроизолирующий слой – обязательный этап. В качестве гидроизоляции применяется жидкая мастика. Наносят на внутреннюю, внешнюю часть стен. Если регион щедр на выпадающие осадки, требуется дополнительно усилить гидроизоляционный слой прокладыванием рубероида. Повысит качество гидроизоляции, предотвратит попадание влаги на ФБС.

Небольшое заключение

Фундаментные ФБС блоки – хорошее средство для укладки оснований под здание. Изделия много весят, но если есть средства для найма строительной техники, фундамент будет быстро установлен. Основа отличается большей надежностью, превосходит по прочности многие аналогичные строения.

Плюсы и минусы

При работе с фундаментом на почвах, где не рекомендовано использование подушек из песка, выбирают подушку в основе, которой находится бетон. Бетонная подушка под фундамент имеет следующие преимущества:

• дополнительная основа на бетоне позволяет устанавливать арматуру на поверхности с повышенной жесткостью и прочностью;
• при работе с бетоном в зимнее время, процесс монтажа опалубки и заливки раствора упрощается, а значит, не создает проблем при установке бетонной подушки под фундамент;
• применение дополнительного слоя из бетона укрепляет основу зданий и позволяет уменьшить расходы на приобретение высококачественного бетона;
• при работе с подушкой из бетона не потребуются большие затраты на приобретение сырья;
• благодаря огнестойкому свойству бетона, конструкция преобладает соответствующий показатель стойкости к воздействию огня;
• материал обладает большим сроком службы, а значит, долголетие бетонной подушке обеспечено;
• конструкция из бетона получается плотной и прочной.

К недостаткам материала относится низкая прочность на разрыв, что приводит к образованию трещин под воздействием различных силовых нагрузок. Также в смеси из песка, щебня и портландцемента присутствует экологический недостаток, который отрицательно сказывается на природных ресурсах, качестве воды и воздуха.

Основной функционал бетонной подготовки:

• защита от протечек бетонного раствора, что ускоряет достижение необходимых характеристик основания;
• силы, возникающие в грунте, перераспределяются через подбетонку, она нивелирует их действие;
• оптимизация процесса армирования;
• бетонная подготовка позволяет проводить строительные работы в зимнее время года;
• выровненная поверхность упрощает работы и делает их более точными.

Для замешивания тощего раствора можно использовать бетон до марки М50. Преимущественно данная технология используется для сооружения ленточных и плитных фундаментов. Точную ширину и толщину подбетонки необходимо рассчитывать в соответствии с предполагаемыми деформациями и по несущей способности.

Далеко не всегда следует выбирать подбетонку в качестве базы для фундамента. Но данная технология позволяет сооружать надежные и долговечные основания даже в проблемных участках застройки. В работах следует руководствоваться строительными нормативами. Так в результате вы получите дом, который будет радовать вас и ваших потомков.

Структура документа

Стандарт регламентирует комплекс требований для оснований ленточного типа и фундаментов. Главным элементом этой конструкции является усиленная стальной арматурой бетонная подушка, позволяющая увеличить ширину основания опоры, уменьшая, тем самым удельную нагрузку на единицу площади. Обязательные требования к этому ответственному элементу предусмотрены стандартом, которым регламентированы следующие основные моменты:

• Область и условия применения.
• Конструктивные особенности, технические характеристики.

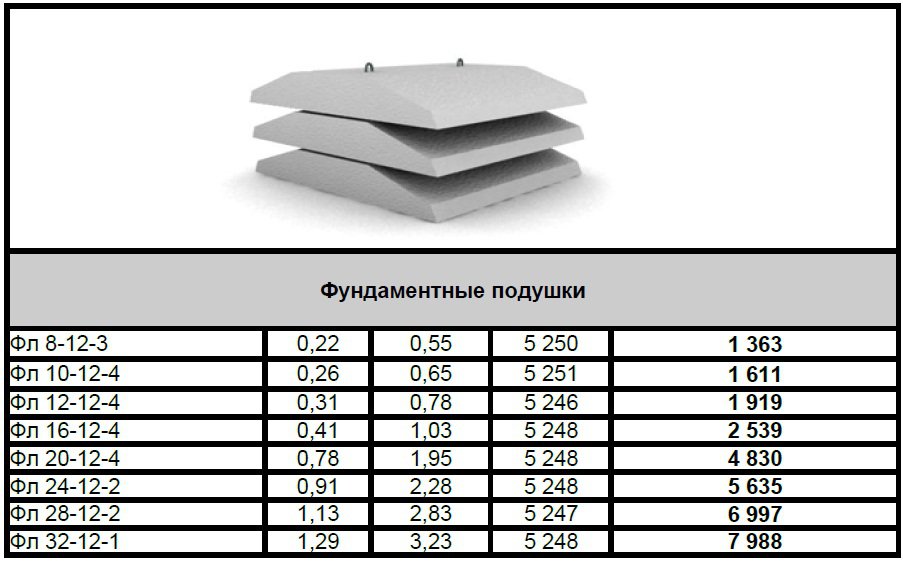

Фундаментные подушки ФЛ изготавливаются в соответствии с ГОСТ 13580 и представляют собой высокотехнологичные железобетонные конструкции из тяжелого бетона

• Специфика армирования.
• Технология контроля качества.
• Методы транспортировки и хранения.

Как выбрать ПГС для подушки под фундамент

Подушку под фундаментами лучше всего делать из обогащенной песчано-гравийной смеси (ОПГС). В ней нет примесей глины, а зерновой состав регулируется, дополнительно добавляется песок или гравий (отсюда и название – обогащенная смесь). В определенных ситуациях можно воспользоваться природной ПГС высокого качества (например, при возведении невысоких зданий, хозяйственных построек, гаражей для одного автомобиля). Такая смесь должна быть чистой, с минимальным количеством посторонних включений и высоким содержанием гравия.

При покупке важно обращать внимание на следующие свойства материала:

• Зерновой состав (гравия в смеси должно быть 50-75%; это 4 или 5 группа)
• Глинистые и пылевидные частицы не должны превышать 3% от общей массы
• Комков глины в качественной ПГС быть не должно
• Марка по дробимости гравия (или прочность) должна быть не меньше М400
• Содержание зерен слабых пород гравия должно быть до 15%
• Оптимальная фракция гравия – 20-40
• Модуль крупности песка должен быть 2-2,5 мм (средний) или 2,5-3,5 мм (крупный)

Все эти показатели прописаны в сертификатах. Если песчано-гравийная смесь не сертифицируется, ее можно использовать только для неответственных работ (например, для подушки под небольшими хозяйственными постройками).

Можно ли использовать ПГС Свердловской области под фундамент

ПГС из Свердловской области — это не лучший вариант для обустройства подушки под основанием дома. Дело в том, что наш материал — это побочный продукт добычи песка и гравия. Продукция не сертифицируется, состав зависит от партии. К тому же, смесь загрязнена глиной, которая легко набухает под воздействием влаги, пучинится от мороза.

Но есть в нашем регионе и исключение. Так, качественный ПГС в Свердловской области добывается в Михайловском, на реке Уфе. Карьер находится на приличном удалении от Екатеринбурга, поэтому такой материал будет стоить дорого.

Еще один вариант – заказать сертифицированный ПГС из соседних регионов (например, из Пермского края). Но из-за транспортных расходов цены на такой продукт тоже будут высокие. Выгоднее для оснований купить другие материалы — щебень, песок, отсев, ПЩС.

Способ устройства подушки под фундамент

Укладка песка на дно траншеи происходит слоями толщиной 10-20см, каждый из которых увлажняется и трамбуется.

Электрическая виброплита для трамбовки

Для трамбования песка:

• при строительстве фундаментов большой площади используются: катки или площадочные вибраторы,
• в частном домостроении пользуются самодельными трамбовками в виде обрезка бревна с поперечной ручкой наверху.

Проливать водой песок можно, если грунт под основанием строящегося фундамента позволяет это делать.  Если же грунт слабый, поддающийся размывке водой, лучше укладывать уже влажный песок в траншею для последующего трамбования.

Увлажнять песок до его укладки в траншею полезно еще и тем, что при этом вымываются все глинистые включения в него.

Общая высота песчаной подушки под ленточный фундамент может составлять до 60см, в зависимости от состояния грунтов. По рекомендациям зарубежных строителей, толщина подушки должна быть 20 см, но российские специалисты рекомендуют делать высоту подушки равной трем размерам ширины фундамента. Для сильнопучинистых грунтов толщина подушки может достигать и 80 см.

Ширина подушки ленточного фундамента должна быть больше, чем сам фундамент, как минимум,  на 10-15 см в обе стороны.

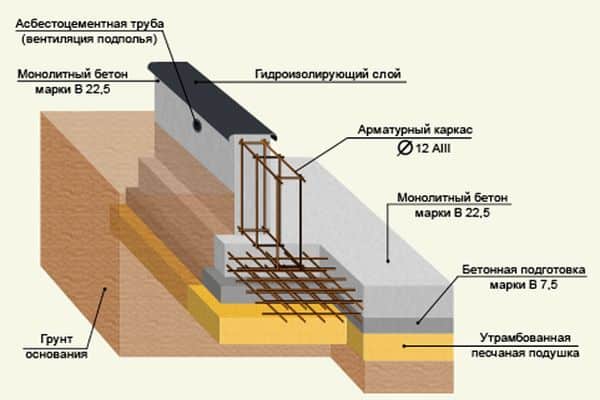

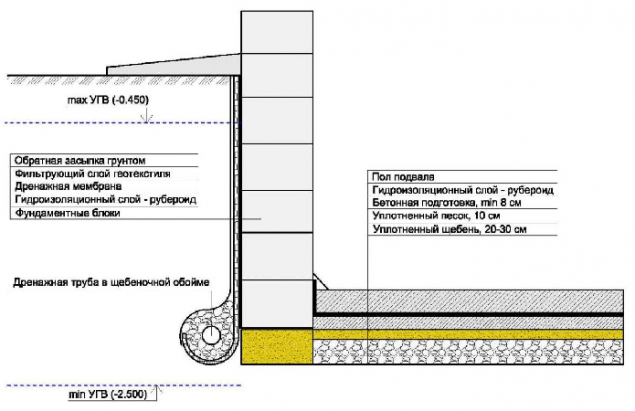

Иногда делается бетонная подготовка для монтажа сборного ленточного фундамента.

Такое конструктивное решение обуславливается особенностью грунтов и удобством при сооружении арматурного каркаса:

• Бетонная поверхность позволяет установить арматурные каркасы или сетки с максимальной жесткостью.
• По бетонной подготовке легче работать с установкой опалубки и арматурой в зимнее время.

После геодезической разметки осей будущего фундамента устраивается песчаная подушка толщиной 10-15см и шириной на 30-40 см больше чем основание фундамента, после чего  делается бетонная подготовка под ленточный фундамент из бетона низкой  марки, называемым еще «тощим бетоном»  или цементно — песчаного раствора.

Размеры бетонной подготовки выдерживаются для установки двух-трех фундаментных блоков, затем процесс повторяется до окончания монтажа всего сборного фундамента.

При устройстве песчаной подушки или бетонной подготовки необходимо учитывать их высоту, чтобы готовый фундамент не выступал за проектные отметки по горизонтали. Копать траншею или котлован следует, исходя из размеров подушки и высоты самого фундамента.

Устройство бетонного основания под ленточный фундамент позволяет уменьшить величину защитного слоя бетона над арматурным каркасом.

Если при песчаной подушке защитный слой должен составлять не менее 5-7см, то при бетонной подготовке его величина снижается до 3-4 см.

Если в проекте дома запланировано подвальное помещение, то песчаная подушка под ленточный фундамент распространяется на всю площадь подвала, так как особенности грунта будут действовать одинаково и на фундамент, и на пол подвала, который всегда выполняется из бетона.

Нужно помнить, что чем большую толщину имеет подушка под фундамент и пол подвала, тем меньше проблем создастся с пучинистыми грунтами. И фундамент, и пол будут надежно защищены величиной слоя песка или гравия.

Ленточный фундамент на песчаной подушке требует обязательно гидроизоляции, для защиты от грунтовых вод. Гидроизоляция проводится путем наклейки рулонных материалов на битумной основе или горячим битумом в один-два слоя. Кроме этого, верх ленточного фундамента также подвергается гидроизоляции, чтобы влага, присутствующая в бетоне не передавалась материалу стен.

Если ленточный фундамент делается для дальнейшего строительства каркасного дома, необходимо  при заливке бетона в тело фундамента вставлять закладные детали, к которым крепятся детали каркаса дома.

Руководство как соорудить подушку под фундамент

На снимке схема фундамента на песчаной подушке

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см.

Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см.

Руководство по устройству свайных фундаментов здесь: -fundamenta/svajnyj/ .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка.

Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания.

Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Существует несколько видов подушек под фундамент:

Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки.

Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка.

Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

• подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
• затем выкапывается котлован либо траншея;
• на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
• армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

Размеры фундаментного блока ФЛ, маркировка

Согласно государственному стандарту 13580 85, ФЛ плиты имеют специальную маркировку, в которой отражаются их основные параметры. Например, это размер, бетон из которого изготовлен блок, наименование .

Теперь рассмотрим по порядку, что означает каждая из цифр и букв в маркировке ФЛ изделия. Допустим, имеется бетонная подушка с маркировкой

Буквы ФЛ означают, что это блок фундамента ленточный. Далее идет значение его ширины и длины в дециметрах, т. е. представленная маркировка означает, что изделие имеет ширину 10 дециметров (или 1 метр) и длину 24 дециметра (2 метра 40 сантиметров).

Далее идет цифра 2 — она означает к какой группе по максимальной несущей способности относится изделие. Всего групп четыре:

• Первая группа — до 1,5 кгс/см2;
• Вторая — до 2,5 кгс/см2;
• Третья — до 3,5 кгс/см2;
• Четвертая — до 4,5 кгс/см2.

Если необходимо отметить какие-то дополнительные технические характеристики, то допускается делать это при помощи арабских букв, которые указываются в самом конце маркировки. Например, это может быть указание по проницаемости ФЛ плиты. Тогда маркировка может иметь следующие буквенные обозначения:

• «П» — пониженная проницаемость;
• «Н» — нормальная;
• «О» — обозначает изделие с особо низкой проницаемостью.

Рассмотрев подробнее маркировку изделия можно понять, что в ней зашифрована только полезная информация, которая позволяет определить характеристики материала даже при условии отсутствия на него документации.

ФЛ (фундаментная подушка) размеры гост

Марка	Размеры, мм	Масса, т	Расход бетона, м3
	L	B	H
ФЛ6-24…	2400	600	300
ФЛ6-12…	1200	600	300
ФЛ8-24…	2380	800	300
ФЛ8-12…	1180	800	300
ФЛ10-30-…	2980	1000	300
ФЛ10-24-…	2380	1000	300
ФЛ10-12-…	1180	1000	300
ФЛ10-8-…	780	1000	300
ФЛ12-30-…	2980	1200	300
ФЛ12-24-…	2380	1200	300
ФЛ12-12-…	1180	1200	300
ФЛ12-8-…	780	1200	300	0.5	0.2
ФЛ14-30-…	2980	1400	300	2.4
ФЛ14-24-…	2380	1400	300	1.9
ФЛ14-12-…	1180	1400	300	0,0,91
ФЛ14-8-…	780	1400	300
ФЛ16-30-…	2980	1600	300
ФЛ16-24-…	2380	1600	300
ФЛ16-12-…	1180	1600	300
ФЛ16-8-…	780	1600	300
ФЛ20-30-…	2980	2000	500	5.1
ФЛ20-24-…	2380	2000	500
ФЛ20-12-…	1180	2000	500
ФЛ20-8-…	800	2000	500		0.5
ФЛ24-30-…	2380	2400	500
	2380	2400	500		1.9
	1180	2400	500	2.3
	780	2400	500
	2380	2800	500	5.9
	1180	2800	500
ФЛ828-8…	780	2800	500	1.8
	1180	3200	500
	780	3200	500

Условия использования изделий

В соответствии со стандартом, фундаментная основа может использоваться в различных почвах, как сухих, так и имеющих повышенную концентрацию влаги. Особенности конструкции, предусматривающие наличие стальной арматуры, ограничивают область применения блоков в агрессивных средах, способных вызвать коррозию каркаса.

Стандарт разрешает использовать фундаментные подушки при минимально возможной температуре окружающей среды – минус 40 градусов Цельсия, а расчетная сейсмичность не должна превышать 9 баллов.

Бетонная подушка под фундамент

Такой тип подушки считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по сравнению с другими видами, затраты на укладку. Однако учитывая, что это одноразовая трата, сделать ставку на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо обязательно сделать выступ за края фундамента в размере 15−20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

• бетон для заливки;
• прутья металлические для армирования;
• доски для опалубки;
• щебень;
• виброплита;
• строительный глубинный вибратор.

Этапы укладки бетонной подушки под фундамент

• Подготовка грунта: изначально необходимо тщательно разровнять площадку, на которой предполагается укладывать бетонную основу. После этого засыпается слой щебня толщиной в 8−10 сантиметров и тщательно утрамбовывается с помощью виброплиты.
• Установка опалубки: по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
• Армирование основания: для более долговечной и надежной службы основы под фундамент ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10−12 мм.
• Заливка и утрамбовка бетона: окончательным этапом укладки подушки станет заливка бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя бетонную подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Подушка фундамента — как определиь размеры и залить монолитную подушку фундамента

В понятии «подушка фундамента» существует некоторая путаница. Некоторые называют подушкой — песчано-гравийный уплотненный слой грунта в основании фундамента. Щебеночную или песчаную подушку под фундамент выполняют толщиной 80-100 мм для выравнивания основания траншеи или котлована под фундамент (зачем ее и делают).

 Она может быть выполнена только из щебня или только из песка. Главное требование — несжимаемость породы. Песок для подушки должен быть чистым крупнозернистым без включений глинистого грунта, иначе, возможна просадка фундамента в следствии сжатия подушки под давлением.

Какой песок лучше всего использовать? Конечно строительный песок из карьеров.

А вот бетонная подушка фундамента — это монолитная плита. Она выполняется в том случае, если ширины стенки фундамента недостаточно для восприятия нагрузки от строения грунтом основания. По другому, подушку ленточного или столбчатого фундамента можно назвать уширением. Оно выполняется в виде армированного пояса под стенку из  блоков ФБС или под монолитную стенку фундамента, а также в виде башмака под столбчатым фундаментом.

Отличие бетонной подушки фундамента от песчано-гравийной иллюстрирует следующая картинка.

Для чего нужна бетонная подушка фундамента? Для того чтобы увеличить площадь грунта основания, который будет воспринимать вес строения. Чем больше площадь, тем больший вес сможет держать основание. По аналогии, если наступить в снежный сугроб в сапоге, то нога провалится в него, так как площадь снега под подошвой недостаточна для сопротивления весу тела человека. А если одеть лыжи, то площадь снежного покрова под лыжей будет равна площади лыжи (в несколько раз больше площади подошвы сапога). В этом случае, нога не провалится.

Размеры подушки фундамента

Бетонную подушку можно выполнить монолитной — из монолитного бетона, или сборной — из фундаментных плит ФЛ, выполненных по ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов». Если подушка выполняется сборной, размеры плит подбираются из сортамента бетонных изделий не менее требуемой ширины подушки. Требуемая ширина определяется расчетом и зависит от грунта и веса здания.

Если подушка фундамента выполняется монолитной, ее ширину назначают в соответствии с расчетом, округляя значение в большую сторону кратным 100 мм. Например, 800 мм, 900 мм, 1000 мм и далее. Высота монолитной подушки (толщина) выполняется не менее 300 мм. Толщина, как правило, принимается 300 или 400 мм, так как при большей толщине происходит перерасход бетона. Глубину фундамента принимают в зависимости от глубины подвала и не менее глубины промерзания грунта в данной климатической зоне по СНиП 23-01-99* «Строительная климатология». Желательно, чтобы глубина заложения фундамента была выше уровня грунтовых вод.

Расчет подушки фундамента

Итак, расчет подушки фундамента заключается в определении ее ширины и армирования. Сначала, находим ширину. Для этого нужно знать вес здания и несущую способность грунта. Предположим, что стена дома вместе с опирающимися на нее перекрытиями и крышей весит 8 тонн на 1 метр длины. Допустим что грунт выдерживает давление 1 кг/см². Ширина подушки фундамента в этом случае равно (80 кг/см) / 1 кг/см² = 80 см.

Армирование выполняется сетками из арматуры диаметром не менее 12 мм с размерами ячейки 200 мм. Нижняя сетка отступает от основания на 70 мм, верхняя — на 30-40 мм.

Может ли фундамент быть без подушки? Да. Если вес строения небольшой, а несущая способность грунта высокая, то расчетная ширина подушки фундамента может быть в пределах ширины стенки фундамента. Например, 40 или 50 см. В этом случае, подушка (уширение фундамента) не нужна.

Устройство подушки фундамента (технология)

Последовательность устройства подушки фундамента такова:

1. Устройство щебеночного или песчаного основания толщиной 80-100 мм, способом трамбования породы в грунт
2. Устройство опалубки подушки фундамента. Так как высота подушки обычно составляет 30-40 см, опалубку целесообразно выполнять из досок. Например, две доски шириной 150 мм обеспечат заливку подушки толщиной 30 см. При заливке фундамента в траншею, можно не использовать опалубку (только при самостоятельном строительстве загородного дома без каких-либо форм проявления бюрократии). Размер подушки будет соответствовать размеру траншеи.
3. Устройство гидроизоляции фундамента. Традиционно, выполняется «проливка щебеночного основания горячим битумом до образования пленки». Но я рекомендую использовать добавку в бетон «Пенетрон Адмикс». В этом случае, битум не нужен. Нужно лишь постелить полиэтиленовую пленку для того, чтобы из бетонной смеси не ушла вода и не замедлился процесс гидратации цемента (твердения бетона).
4. Далее, выполняется армирование фундамента. Сетки закрепляются в проектном положении. Напомню, нижняя сетка крепится на высоте 70 мм от основания. Если по расчету, армирование не пребуется, выполняется армирование сеткамя ячейкой 200×200 мм из арматуры диаметром 12 мм (конструктивное армирование).
5. Бетонирование подушки. В опалубку заливается бетон, разравнивается и уплотняется. Желательно забетонировать ленту за один день, чтобы не было швов между старым и новым бетоном. Но, если это невозможно, то выполняются вертикальные заливки бетона, нужно обеспечить высокую влажность поверхности в первые дни твердения. Для этого накрывают поверхность пленкой.
6. После затвердевания бетона снимаем опалубку и изолируем боковые поверхности мастикой. Время полного затвердевания бетона — 28 суток, но снять опалубку можно уже на третий день, так как за это время уже будет набрана прочность для обеспечения целостности конструкции.

Разновидности подушек

Подсыпки и ленты ФЛ жби относят к технически правильным методам устройства искусственных подложек под фундаменты. В сложных случаях используют прокладки из каменных элементов, например при возведении гидртехнических строений.

В условиях частного и промышленного строительства применяют виды материалов:

• крупнообломочные породы (щебень, гравий);
• песок;
• монолитный или сборный железобетон.

Выбирают разновидность с учетом этажности, бюджета здания, вида почвы, отметки стояния грунтовой влаги и уровня промерзания. Песок и щебень доступны в любых регионах, эти материалы снижают отток тепла в землю и образуют прочное и надежное основание.

Если подземные воды имею большой напор, появляется опасность всплывания опор здания, поэтому землю под подошвой искусственно утяжеляют бетонным слоем. Используют готовые ФЛ фундаменты из заводских блоков или заливают монолит.

Из песка

Песок укладывают слоями, каждый слой трамбуют

Такое основание используется для домов, высота которых не превышает 1 этаж. Для эффективного уплотнения грунта берут материал с зернистостью 1 – 2 мм, лучше работает речные виды или мытые из карьеров.

Достоинства песчаной подложки:

• хорошая теплоизоляция от холода;
• возможность тщательного уплотнения;
• доступность и низкая стоимость.

Если уровень влаги поднимается высоко, то ставят искусственную ткань. Иногда пучинистые слои убирают полностью и меняют их песком. Толщину прослойки выбирают индивидуально, чаще принимают по расчету. Песок укладывают слоями, каждый трамбуют, при этом промежуточная толщина пласта больше при механическом уплотнении, чем при ручном способе.

Песок образовывается при разрушении горных пород большой прочности и представляет рыхлую смесь зерен кварцевого минерала. Речные породы отличаются круглыми, окатанными формами частиц.

Из щебня

Подушка из щебня

Щебень получают при дроблении горных пород, валунов и гравия, материал отличается большим весом (1,8 – 2,8 т/м3). Подложка под опору дома получается прочной и устойчивой после трамбовки. Такие слои легко укладываются самостоятельно. Щебеночная подсыпка требует устройства крупнозернистого песчаного слоя перед укладкой.

Крупность зерен 20 – 40 мм наиболее подходит для укрепляющей прослойки. Подушка из щебня под фундамент используется под зданиями небольшой этажности из камня и кирпича с железобетонными перекрытиями и покрытиями.

Толщину слоя выбирают так, чтобы отметка верха совпадала с уровнем подошвы фундаментной опоры под строение. Верх подсыпки разравнивают и выверяют с помощью нивелира. Это делают, чтобы сохранить проектную высоту фундамента и не уменьшить ее. Если верх щебня будет ниже требуемой отметки, то произойдет перерасход бетона на монолитную ленту.

Бетонная

Блок ФЛ

Основа из бетона является самой прочной, но ее стоимость превышает предыдущие разновидности. Подушка под блоки ФБС делается монолитной или сборной. Блоки-подушки производят трапециевидного или прямоугольного сечения.

Их параметры:

• высота 300 – 500 мм;
• длина 800 – 2800 мм.

Блоки укладывают на землю, если грунт относится к категории песчаных оснований, или под них делают песчаную прослойку толщиной 100 – 170 мм. Элементы ставят сплошной лентой или располагают с промежутками, в которые закладывается песок.

В обоих случаях требуется перекрытие швов последующим слоем из фундаментных блоков. Есть ребристые, пустотелые варианты сборных подушек, но широкого применения они не нашли. Размеры ФЛ блоков принимают по конструктивным типоразмерам и по расчету в проекте.

Монолитные прокладки представляют собой полосу из бетона, которая устраивается с применением опалубки и армируется металлической сеткой на всем протяжении. Такой вариант ставят под сильно нагруженные строения и применяют для нестабильных грунтов. Ширина основания превышает поперечный габарит фундамента на 30 см.

Этапы работ

Устройство подушки под фундамент возможно выполнить своими руками. Для этого необходимо:

* формирование траншеи или котлована, куда будут засыпаться материалы;

Справка. Опытные строители нередко укладывают на дно траншеи или котлована водонепроницаемый материал (геотекстиль, рубероид) с целью исключения вероятности смешивания песка и грунта.

* засыпка, равномерное распределение, утрамбовка, увлажнение песка, толщина слоя — 150 мм., используется речной средне- и крупнофракционный песок;

Справка. Если песок находится в увлажненном состоянии, то проведение трамбовочных работ не требуется.

* засыпка, распределение, трамбовка и увлажнение щебня, уплотнение осуществляется с помощью виброплиты или трамбовочного катка, толщина слоя варьируется в значительных пределах, на чаще всего составляет примерно 200-250 мм.

Справка. При трамбовании щебня необходимо обращать внимание на горизонтальность и ровность поверхности, проконтролировать процесс возможно с помощью строительного уровня.

На этом формирование подушки завершено, возможно приступать к строительству фундамента.

Наши услуги

Для наших клиентов доступны только следующие услуги, которыми занимается наша строительная компания «Богатырь»: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Подушка из щебня под фундамент

Качественно выполненный фундамент — это залог успешного возведения постройки. Несоблюдение строительных норм, допущение или приобретение основанием каких-либо дефектов становится причиной того, что жилой дом перестает быть пригодным для проживания. Неправильно обустроенный фундамент разрушается и нарушает целостность строения, возвышающегося на надежного и качественного фундамента предполагает увеличение показателей прочности. Это осуществляется за счет обустройства подложки, которую еще называют подушкой. Основным материалом, применяемым в качестве подсыпки, является щебень. Его, как правило, используют в индивидуальном частном строительстве.

Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.
