Что важно знать о действующем СНиП кровли?

Актуализированная редакция СНиП была создана в связи с развитием новых технологий строительства, а также заимствованием их за рубежом. Также это обусловлено тем, что старый СНиП не соответствует существующим строительным технологиям и ресурсам .

Начали применять более сложные конструкции. Для таких конструкций появились новейшие кровельные материалы с более широкими архитектурными горизонтами. СНиП предупреждает возникновение чрезвычайных ситуаций в таких конструкциях.

Что необходимо предусмотреть?

Чертежи слухового окна крыши лучше включать в проект дома на стадии разработки, до того, как начала возводиться кровля, однако это необязательно. Вполне возможно переделать обычный мансардный этаж, добавив в него нужные оконные конструкции уже после того, как крыша была возведена, просто такой монтаж отнимет больше времени и обойдется дороже, так как придется разбирать установленный кровельный материал.

Прежде чем выбрать, какая конструкция подойдет, и установить ее, нужно учесть следующие факторы:

• Как будет использоваться этаж, от этого зависит то, насколько яркое потребуется освещение.
• Качественная вентиляция этажа.
• Иногда через окно делают запасной выход на крышу. Он нужен для ее обслуживания и ремонта.
• Выбирая слуховое окно на крыше, чертеж конструкции лучше сделать заранее, чтобы оценить, насколько выбранная система подходит к архитектуре отдельно взятого строения.
• Форма окна может быть любой, поэтому ее выбор зависит от соображений практичности и вкуса владельца помещения.
• Модель окна будет во многом зависеть от типа кровли.
• Для того чтобы влага не попала в помещение, окно должно находиться под наклоном, который не должен быть менее 50 градусов, если кровля плоская, и 150 градусов при скатных вариантах.

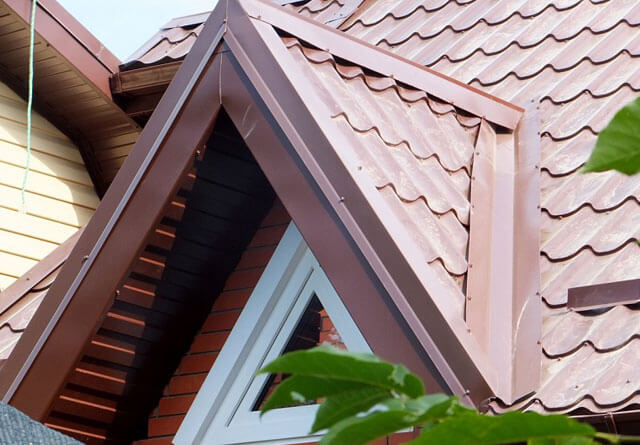

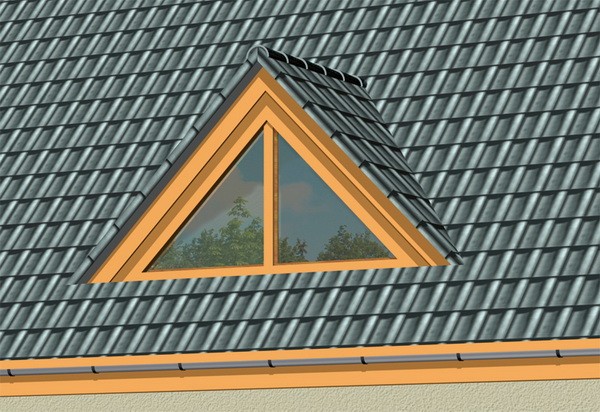

• Форма окон может быть любой, однако треугольное окно в крыше делать легче всего. Такое окно не потребует большого количества материалов или проведения сложных работ по гидроизоляции места установки, к недостаткам такой конструкции относится недостаточная способность пропускать свет.
• Важно учесть сторону света. Если все окна будут смотреть на юг, в помещении будет слишком светло и летом жарко, северная сторона не даст нужного количества света зимой. Окна можно располагать в любом порядке.

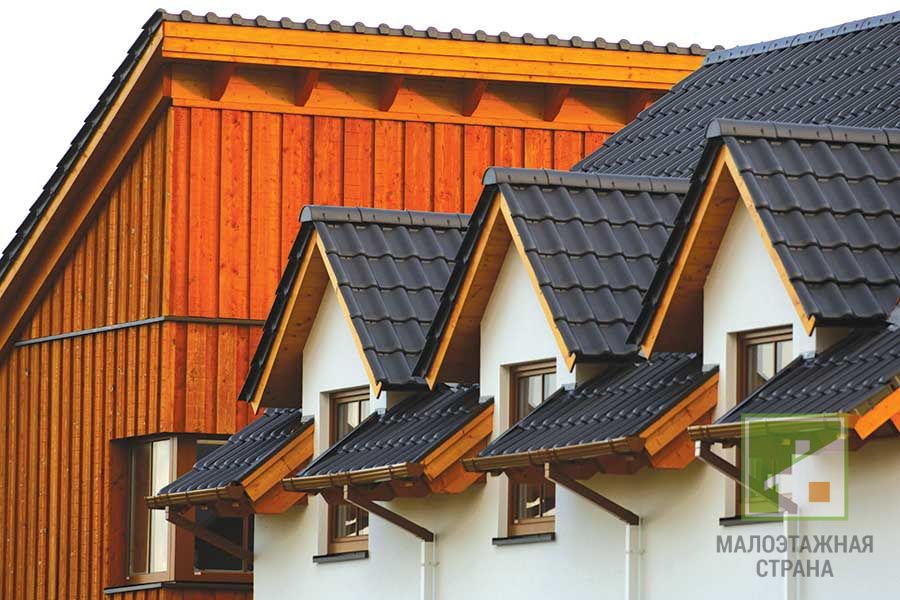

Внешний вид дома со слуховыми окнами

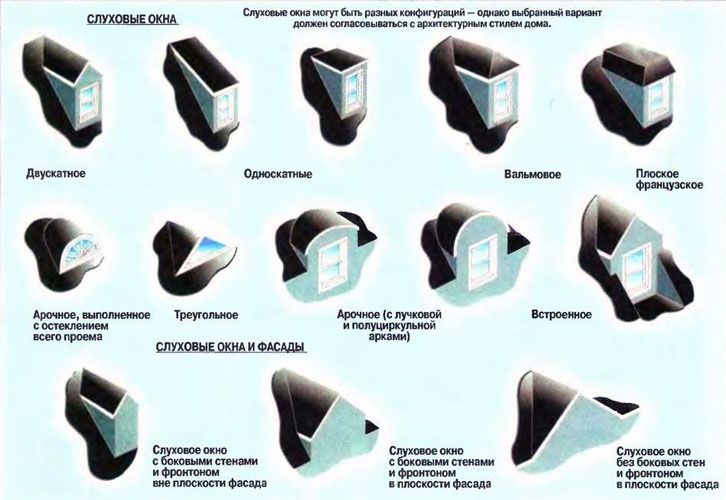

Виды слуховых окон

К устройству окон требования достаточно высоки. Конструкция должна иметь необходимую прочность, обеспечивать достаточный уровень освещенности и вентиляции помещения под крышей, органично вписываться в архитектурный облик сооружения, делая его узнаваемым.

Слуховые окна пользуются популярностью на протяжении многих веков. Мода на их внешний вид постоянно менялась, и сегодня слуховые и мансардные окна могут существенно различаться по своим конструктивным особенностям и дизайнерскому оформлению.

Помимо оконных конструкций, вмонтированных непосредственно в плоскость крыши, популярностью пользуются окна с вертикальным остеклением

• без боковых стен, с фронтоном в плоскости здания;
• с боковыми стенами и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

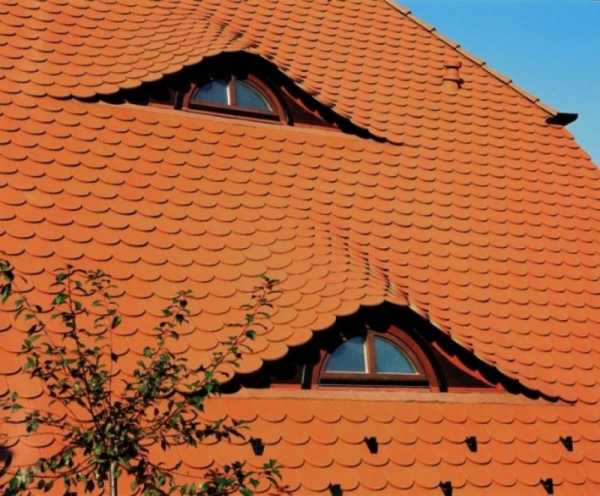

Активно используются небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости. Среди конструкций с боковыми стенами слуховые окна на крыше различаются по типу своей кровли

• односкатные;
• двухскатные;
• вальмовые;
• арочные (с полуциркульной или лучковой аркой);
• плоские французские.

Расположение и тип окошек должны выбираться с учетом стиля сооружения, мест размещения обычных окон. В противном случае они на крыше будут восприниматься как чужеродный элемент.

Проектирование окон

Проектирование и монтаж слухового окна следует выполнять согласно требованиям СНиП (СНиП II-26, СНиП 21-01)

. Невзирая на конструктивные особенности и стиль выбранной конструкции, необходимо соблюдать строительные правила и нормы. Это позволяет обеспечить необходимую надежность и долговечность данного сооружения без ослабления эксплуатационных параметров кровли здания.

В число ключевых требований СНиП по слуховым окнам входит

• установка допустима в случае, если угол наклона ската кровли составляет 35 градусов и более;
• надстройки должны располагаться на регламентированном расстоянии от наружных стен здания;
• створки, открывающиеся и расположенные на слуховом окне должны иметь минимальный размер 0.6×0.8 м, а значит допустимый размер окна на крыше составит 1.2×;
• если предусмотрено обустройство окна с вальмовой крышей и четырехугольным проемом, его фасад не может являться продолжением стены здания.

ГОСТ предусматривает использование различных материалов для облицовки. Это может быть медь, листовой металл, черепица. По своим конструктивным особенностям окна в крыше могут различаться отсутствием или наличием выступа крыши, собственной кровли, водосточного желоба. Проем большого размера может иметь балкон, что выглядит особенно интересно и привлекательно. Окна-люкарны отличаются наличием боковых стенок и полностью остекленного фасада.

Что такое слуховое окно

Само словосочетание «слуховое окно» может ввести в заблуждение, ведь оно не предназначено, чтобы что-либо слушать. Дело в том, что ранее слову «слух» придавалось альтернативное значение: проём, продух, то есть, по сути, обозначало отверстие.

Слуховые окна устраиваются в скатных крышах и бывают нескольких типов. Наибольшую популярность приобрели окна, выступающие из ската с образованием треугольного фронтона. Некоторые модификации дополняют прямыми стенками в основании, при этом фронтальная часть приобретает профиль «домика».

В зависимости от архитектуры здания и конфигурации крыши слуховые окна могут иметь арочное перекрытие, накрываться одним продольным скатом и даже иметь панорамное остекление — одним словом принимать любую форму, необходимую для единства архитектурного стиля.

Мансардные окна тоже можно считать слуховыми, однако они имеют несколько иное предназначение и устройство. Основное конструкционное отличие заключается в обрамлении окна уплотнительным контуром и специальными нащельниками, в то время как между покрытием слухового окна и ската используются стандартные методы выполнения кровельных примыканий — коньки и ендовы.

С другой стороны, мансардное окно обеспечивает полноценное освещение, к нему также предъявляются высокие требования по энергосбережению, что для обычного слухового окна зачастую не важно.

Назначение и функции

Но для чего тогда нужно слуховое окно? Чтобы ответить на этот вопрос, следует рассмотреть теплотехническую модель кровли и чердачного перекрытия в летний и зимний период.

 В холодное время года, когда здание отапливается изнутри, через перекрытие проникает некоторое количество тепла и водяного пара. Чердак, эксплуатируемый в холодном режиме, выступает в роли герметичного шлюза, устраняя воздействие ветра на контур теплозащиты и немного повышая температуру наружного воздуха.

Однако попадание пара в замкнутое пространство не проходит бесследно: влага намерзает на несущей конструкции и изнаночной стороне кровли потому что не имеет возможности улетучиться во внешнюю среду.

Благодаря слуховым окнам в чердачном помещении поддерживается умеренный воздухообмен с улицей без интенсивных потоков, поэтому общий тепловой режим крыши изменяется не слишком сильно, но образования инея не происходит.

Летом слуховое окно способствует активной вентиляции подкровельного пространства и охлаждению чердачного перекрытия. Такой эффект может казаться несущественным, однако история знает немало примеров, когда слуховые окна оказывались невероятно полезными.

Один из таких — переоборудование крыши московского Манежа, где методом врезки слуховых окон была устранена порча отделки потолка верхнего этажа от перегрева. Существует мнение, что название окон произошло от фамилии мастера, руководившего бригадой кровельщиков, задействованной на этом проекте.

Следует отметить, что наличие слуховых окон позволяет обустроить тёплый чердак, который остаётся герметичным в зимнее время и проветривается летом. Кроме того, через слуховые окна в чердачное помещение попадает достаточное количество света для обследования перекрытия и стропильной системы. Также через слуховые проёмы имеется доступ на поверхность крыши.

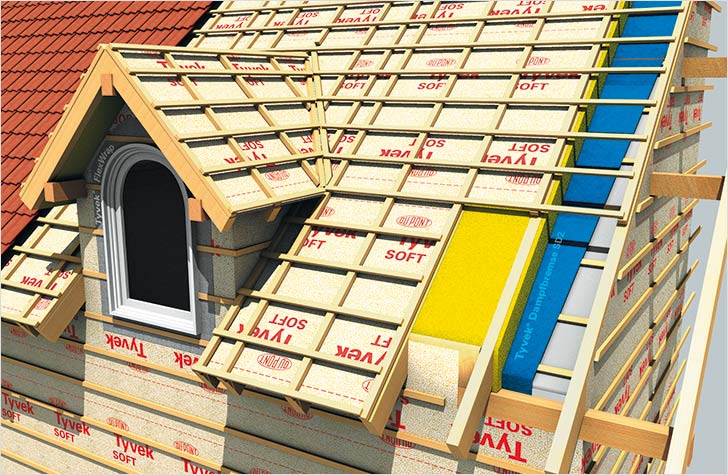

Особенности устройства

При устройстве слухового окна в крыше нужно учитывать три важнейших нюанса: высота врезки, связь со стропильной системой и примыкание кровельного покрытия. С высотой врезки все просто: в области мауэрлага находится нерационально используемый объём подкровельного пространства, поэтому в большинстве случаев выгодно, чтобы низ проёма располагался на уровне пола чердака.

Однако если крыша имеет длинный карнизный свес или стропильная система стоит на парапете, окно неизбежно будет врезаться на некоторой высоте.

Ширина слухового окна ограничена расстоянием между стропилами. Врезка окна на участке ската, который пересекается стропильной ногой, неизбежно вызывает необходимость усиления несущей системы, установки дополнительных распорок и стоек.

Конечно, существуют крыши с частым шагом стропил и в таких случаях доработка стропильной системы неизбежна, тем не менее, предпочтительнее смонтировать несколько небольших окон, нежели одно крупное.  опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

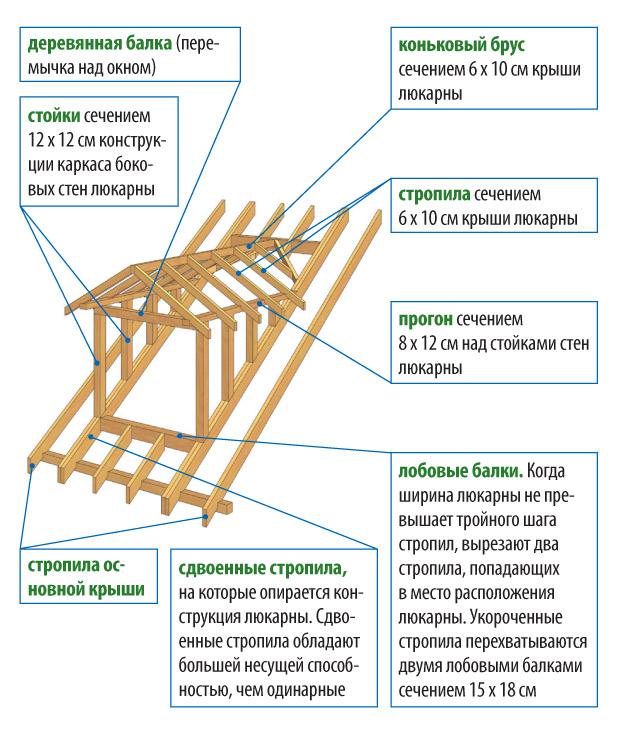

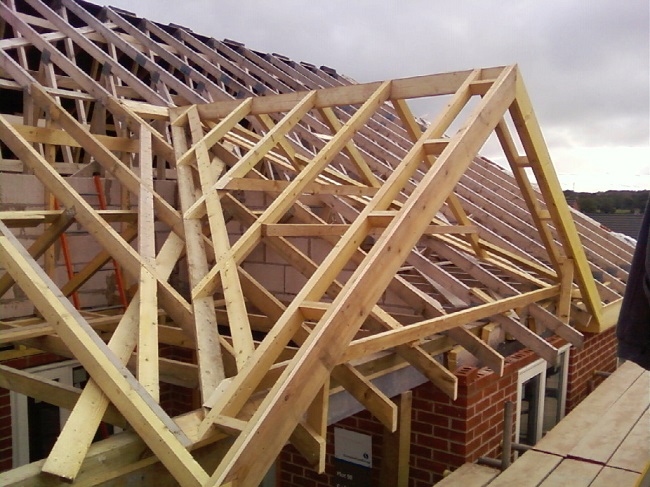

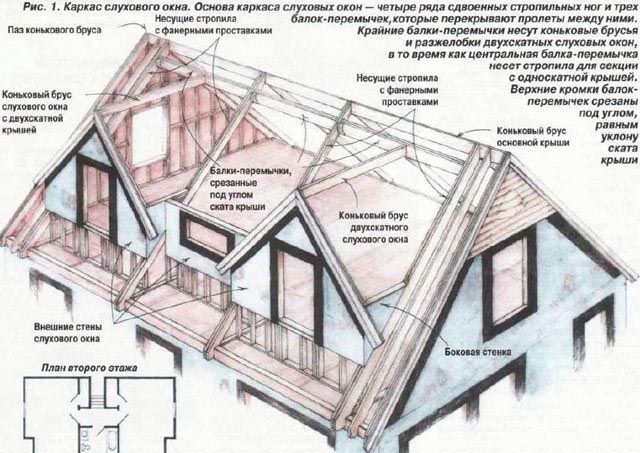

Несущие стропила и перемычки

После установки конькового бруса монтируем несущие стропила, примыкающие к стенам двускатного слухового окна. Используя фанерные прокладки, мы сдвоили эти стропила таким образом, чтобы общая толщина стропил соответствовала ширине верхних обвязок внутренних перегородок. В случае же более крупных слуховых окон могут быть использованы даже тройные стропила.

Четыре пары несущих стропил разделяют главную крышу на три секции. В каждую из этих секций нужно подвесить балки-перемычки из досок сечением 50×300 мм. Верхние кромки балок-перемычек скашиваем, чтобы они соответствовали углу ската. Фиксируем эти балки стальными соединителями, Две крайние балки-перемычки держат коньковые брусья двускатных слуховых окон и стропила разжелобков, Центральная балка-перемычка держит стропила односкатной крыши среднего слухового окна. Наряду с несущими стропилами и стенами слуховых окон эти балки-перемычки формируют основу каркаса слухового окна (рис. 1).

Особенности проектирования слуховых окон

Вне зависимости от дизайна и конструкции слуховых окон, их монтаж выполняется в соответствии с правилами СНиП. Это необходимо для обеспечения прочности и герметичности сооружения. Основные требования нормативных документов следующие.

1. Угол уклона ската основной кровли должен быть не менее 35 градусов.
2. Надстройка сооружается строго на установленном в проекте расстоянии от внешней стены здания.
3. Минимально допустимый размер раскрывающихся створок – 800×600 мм, из чего следует размер окна — 1200×800 мм.
4. В случае установки вальмового типа окна с четырехугольным проемом, плоскость его не должна совпадать с основной стеной здания.

Практические советы по расположению ванной на мансарде

Если окно располагается на скошенном потолке, его надо оборудовать водостоком, чтобы не скапливался конденсат. В том случае, когда на стенах и потолке мансарды нет окон, в окно можно превратить слуховой люк на крыше или сымитировать окно при помощи зеркала с декоративным переплетом.

Если речь идет о ванной в частном доме, утеплять мансарду стоит базальтовыми полотнами, а не пенополиуретаном, поскольку он плохо проводит влагу. Мебель и сантехника выбираются исходя из размеров и стиля помещения, требования к ним предъявляются те же, что и в обычном санузле.

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

• Если вы хотите улучшить эстетику

  , добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

• Если на первый план выходит освещение

  мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.

Дормеры в современном проекте Источник В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции

  обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.

• Большинство загородных домов возводятся по современным проектам

  . В таких постройках мансардные окна выглядят более естественно.

• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными

  . Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Выбор кровельного окна

Решение о выборе конструкции, также как и о количестве мансардных оконных проемов, в идеале следует принимать на этапе создания проекта и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов мансардных оконных конструкций. Если же приходится перестраивать уже существующую крышу, сооружая мансарду в готовом доме, то необходимо внимательно обследовать устройство крыши. В старых постройках возможно и не удастся встроить оконный проем желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. В относительно новых домах, перестройка мансарду под жилое помещение, позволит встроить и подходящее по нормам мансардное окно. [ot-gallery url=”//-mansardnyx-okon”]

Правила устройства слуховых окон в кровлю

Чётко регламентированных правил монтажа окон в кровельную поверхность нет. В основном придерживаются общих строительных технологий и норм. И всё же существуют некоторые нюансы, на которые следует обратить внимание.

Установка слуховых окон допускается только на кровлю, имеющую скат от 35 градусов.

Минимальные параметры створок составляют 0,6 х 0,8 м.

Размещать окна рядом с коньком, фронтонами, карнизами недопустимо.

Оконные конструкции встраиваются между стропил. Допускается лишь подпиливание небольшой части несущих балок с последующим перераспределением нагрузки на соседние стропила. Полный спил делать запрещено, так как может нарушиться жёсткость кровли и потеря её несущей способности.

Слуховое окно на крыше – конструкция

По конструкции слуховые окна можно расклассифицировать по следующим признакам:

• Без боковых стен и с фронтоном, совпадающим с плоскостью фасада здания.
• С боковыми стенами и фронтоном по плоскости фасада здания.
• С боковыми стенами и с плоскостью фронтона, параллельной плоскости фасада здания.

По конструкции крыши эти окна делятся на:

• односкатные – плоская крыша с углом наклона меньшим, чем угол наклона крыши;
• двухскатные – могут идти до крыши или до боковых стен слухового окна;
• вальмовые или трехскатные – два ската как у двухскатных, третий спереди, как у односкатных окон, угол наклона вальмы (по отношению к горизонтальной плоскости) может быть и очень маленьким и почти прямым;
• плоские французские – двухскатные или вальмовые с плоской верхней частью;
• по форме фронтона окна: арочные с треугольной, полукруглой (полуциркульной) и с секторной (лучковой или с частью полукруга) арками и т. п.

Места установки и конструктивный тип слуховых окон должен быть согласован с общим экстерьером (внешним видом) здания. При этом обязательно следует учитывать и размещение окон на фасаде здания. Обычно слуховые окна устанавливаются на крышах, имеющих наклон более 35 градусов. Хотя этот угол может быть и меньше.
