Конек для металлочерепицы. Монтаж, уплотнитель для конька

Виды и конструкция конька

Другая немаловажная функция – это декоративное оформление места примыкания скатов. Конек металлочерепицы должен обладать цветом в тон основных листов кровельного материала. Форма конька должна обеспечивать эстетическое восприятие крыши и гармонично сочетаться с конфигурацией основного кровельного материала. В связи с различными типами устройства кровли, различают несколько разновидностей:

1. Коньки для металлочерепицы полукруглого типа.

   В большинстве случаев следует крепить на месте стыковки скатов двухскатных и четырехскатных крыш. Для предотвращения попадания мусора и влаги с торцов они закрываются специальными заглушками.

2. Прямоугольный конек для металлочерепицы.

   Применяется практически для любого типа крыш. Он имеет меньшую стоимость, чем полукруглый конек и заглушки к нему не требуются.

3. Декоративный узкий.

   Больше выполняет эстетическую функцию, чем защитную. Его основные места установки – это шпили, шатровые крыши, беседки.

4. Y и Т-образные.

   Являются составными элементами прямоугольных коньковых планок и служат для их крепления между собой.

Необходимость крепления конька на крыше

Участок, в котором сходятся оба ската крыши – это коньковое соединение. Независимо от вида используемого кровельного материала и качества монтажа, в месте конькового соединения все равно останется заметный зазор. Эта проблема имеет не только визуальный, но и сугубо практический характер.

Отсутствие конька на крыше всегда приводит к следующим проблемам:

1. Попадание влаги в зазоры между листами металлочерепицы. Вода, как известно, может проникать в любые, даже самые незаметные щели – что уж говорить о зазорах, которые видно невооруженным глазом. Оказывающаяся под кровлей влага приводит к многократному ускорению разрушения стропильного каркаса и покрытия.
2. Задувание холодного воздуха под кровлю. В том случае, если конек на крыше отсутствует, холодному ветру ничто не помешает проникать под кровлю. Это приводит к «отоплению улицы» — тепло попросту будет уходить из здания, поэтому затраты на отопление существенно вырастут.
3. Некорректная работа вентиляции. Коньковая вентиляция для металлочерепицы крайне важна – воздух будет постоянно проходить через подкровельное пространство, но это движение не будет иметь характер сквозняка. Отсутствие конька приведет к преждевременному повреждению кровельной конструкции.
4. Постоянный шум под крышей. Попадающий под кровлю воздух постоянно циркулирует, из-за чего с крыши доносится гул и шум. Кроме того, воздушные потоки вполне могут сорвать кровельное покрытие, и оно начнет издавать хлопающие звуки.

Установленный на крыше конек придает всей конструкции гармоничный внешний вид, обеспечивает сохранность стропильного каркаса и кровельного покрытия, а также продлевает срок службы кровли.

Необходимые материалы

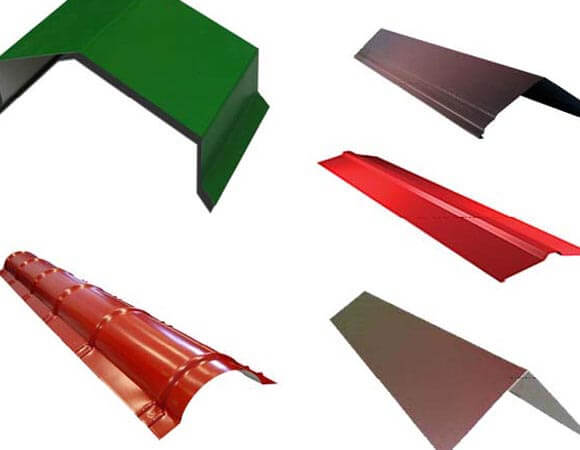

Кровельный конек – это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

1. Простой.
2. С п-образным ребром.
3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой – загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

Виды конька для крыши.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида – заглушка, или по-другому, коньковый торцевой элемент.

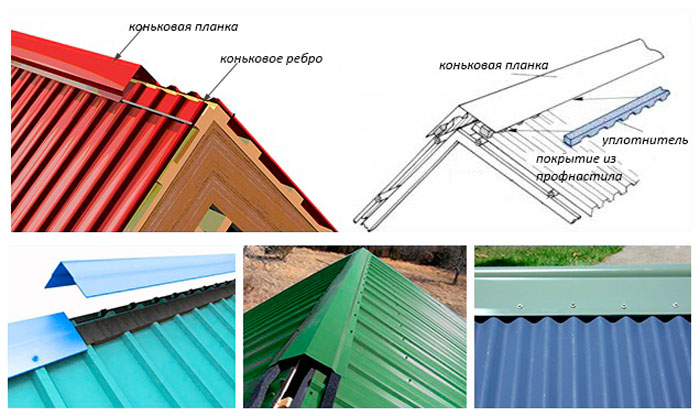

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

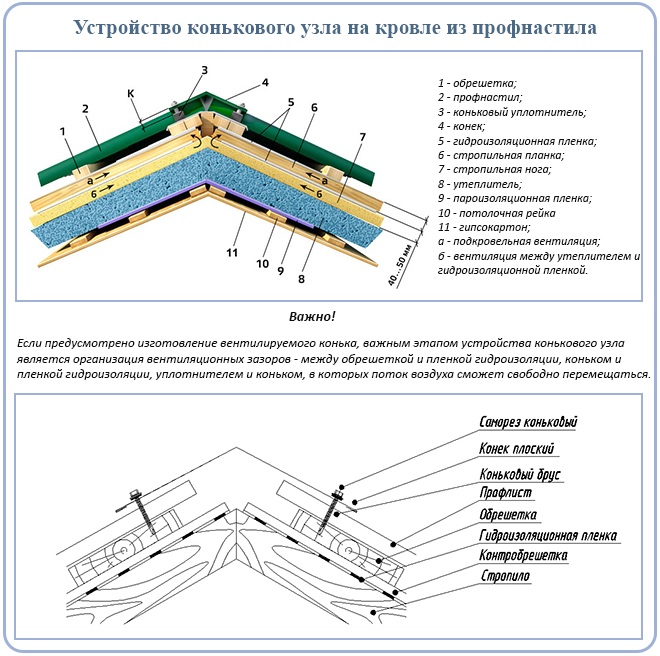

Еще один обязательный элемент, составляющий устройство кровли – коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

Для каждой разновидности профнастила свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

Уплотнитель изготавливается из вспененного ПВД или пенополиуретана и не препятствует циркуляции воздуха.

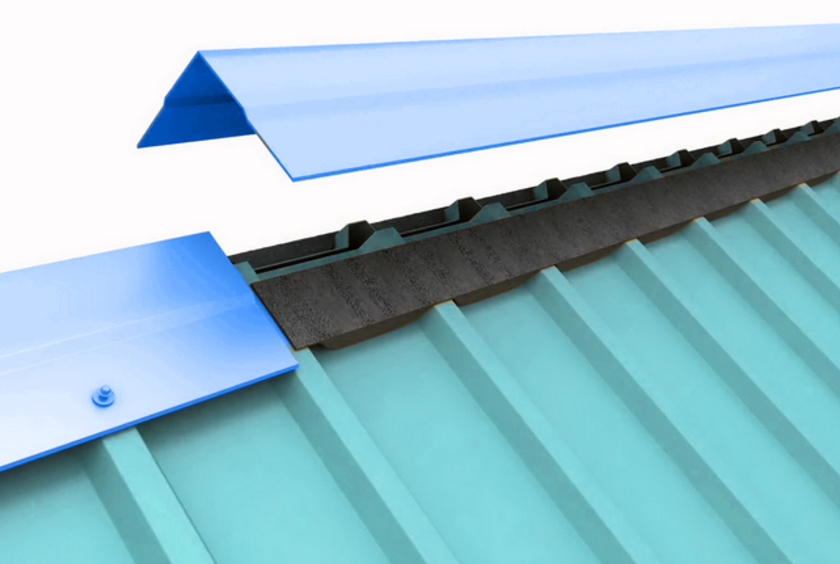

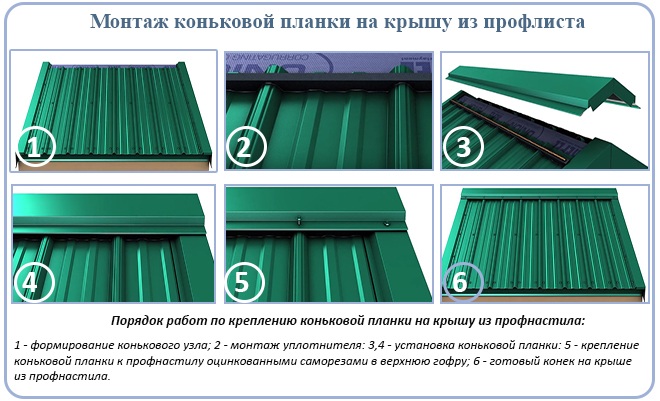

Чтобы крепить конек к профнастилу, используются специальные кровельные саморезы, окрашенные в цвет кровли, с силиконовой прокладкой. Т. к. этот доборный элемент всегда находится под открытым небом, использование прокладки является обязательным пунктом. Она не только является преградой для воды, пытающейся проникнуть под крышу через микроскопические щели около головки самореза, но и дает возможность более сильно стянуть защиту и профнастил. Длина кровельных метизов – от 80 мм.

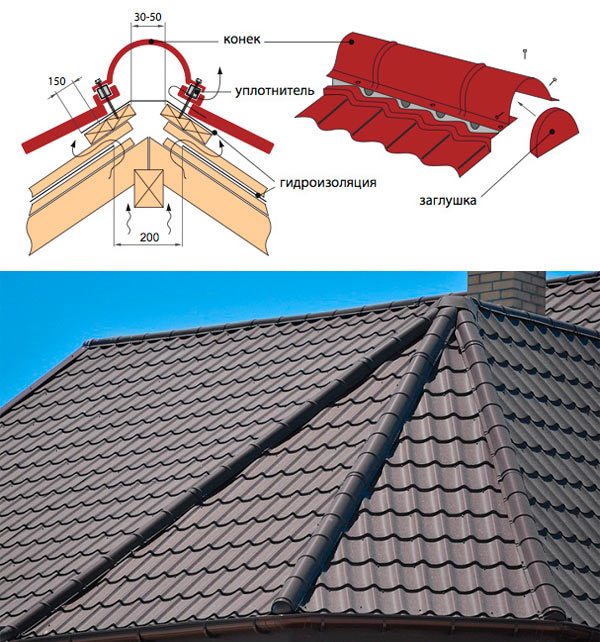

Установка конька на металлочерепицу

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре.

Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства.

А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

Как установить конек для … Конек для крыши из металлочерепицы: как … Установка конька на металлочерепицу, видео

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

• саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
• профильными (специальный вид вспененного полиэтилена);
• универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

Важные виды коньковых компонентов для железных крыш

Виды железных коньков

Правильно смонтированный конек для металлической черепицы практически не виден на кровле. Ставится элемент такого рода, достаточно часто, вместе с добавочными вентиляционными деталями.

Вот его важные виды.

• Полукруглый конек. Применяется для установки на соединениях скатов. С торцевых частей прикрывается специализированными заглушками, какие ему дают завершенный вид.
• Прямой (прямоугольный) конек. Используется для разных видов кровель скатного типа из металлической черепицы. Стоит поменьше, чем полукруглый аналог, плюс к этому, заглушки ему не требуются. По собственной внешности чуточку проигрывает прошлому виду.
• Узенький декоративный конек. Играет больше художественную роль, чем практичную. Используется при обустраивании кровель шатрового типа, шпилей, а еще беседок.
• Изогнутые коньковые детали, имеющие прямой или щипцовый конец.
• T- и Y-образно изогнутые коньки. Применяются, чтоб скреплять прямые коньки на участках примыкания их друг к другу.
• Торцовые доборные детали используются, чтобы покрыть фронтоны.

Устройство конька для металлочерепицы

Коньки для металлочерепицы состоят из следующих компонентов :

• коньковая планка для вентиляции;
• коньковый уплотнитель.

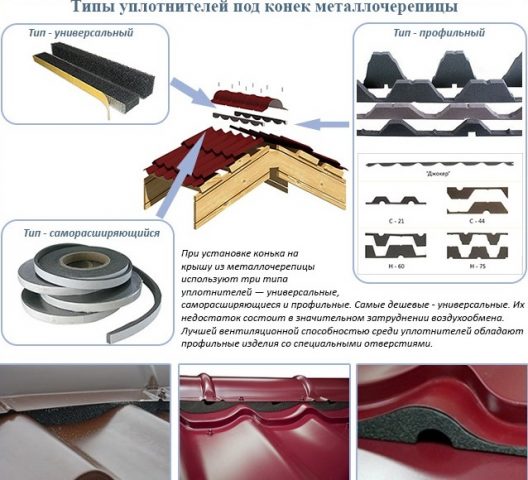

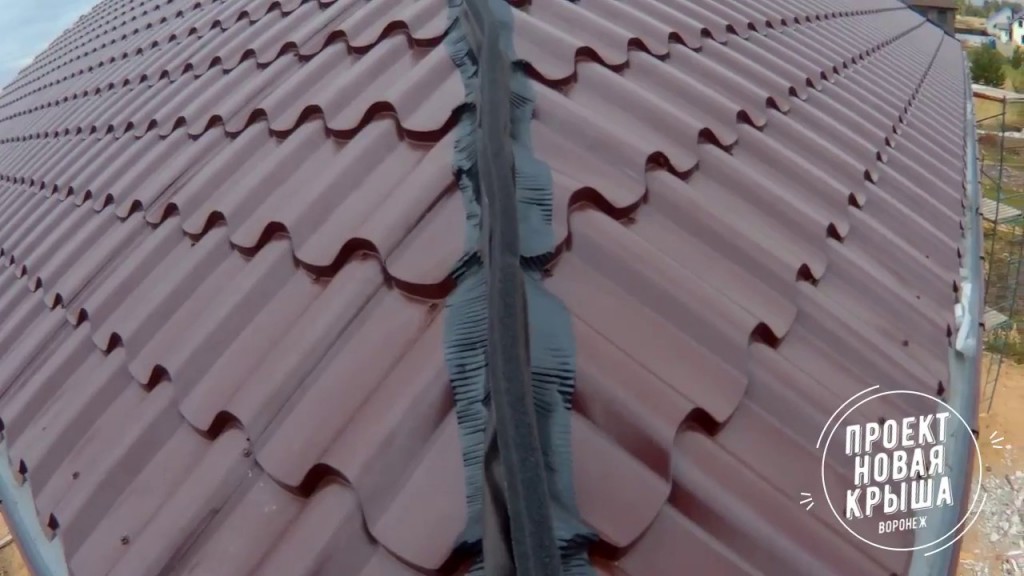

Уплотнитель под конек на металлочерепицу выполняет одну из самых важных функций – защищает внутреннее пространство крыши от попадания атмосферных осадков, пыли и мусора. В случае его деформации протечки крыши не избежать, что негативно отразится на её эксплуатации и общем состоянии. Довольно часто причиной таких проблем является некачественный монтаж крыши, который выполнялся с нарушением технологии строительства или применением заведомо некачественных материалов. По этой причине экономить на приобретении уплотнителя не рекомендуется, потому что это может снизить срок эксплуатации теплоизоляционного слоя материала и стропильной системы. Сегодня на рынке представлено несколько разновидностей уплотнителя под конек :

• универсальный;
• саморасширяющийся;
• профильный.

Профильный уплотнитель изготовлен из вспененного полиэтилена, который не пропускает влагу, но отлично пропускает воздух, что дает основание использовать его для системы вентиляции кровли. Характерной особенностью профильного уплотнителя является повторение конфигурации формы кровли, что обеспечивает хорошую надежность герметизации.

Универсальные уплотнители изготавливают из полиуретановой пленки, которая выступает в качестве обычного фильтра от пыли и мусора, при этом не препятствует проникновению воздуха в подкровельную область. Универсальный уплотнитель абсолютно безвреден для человека и имеет самоклеющееся основание, которое надежно крепит его на любой поверхности. Помимо этого универсальный уплотнитель не поддерживает горение, что значительно расширяет сферу его применения.

Саморасширяющийся уплотнитель выполняется из пенополиуретана, пропитанного полимерным веществом (в большинстве случаев это акрил). Одно из основных назначений конька для металочерепицы – это закрыть верхние кромки листов кровельного материала и надежно закрепить скаты крыши между собой.

Обратите внимание, что крепить конёк под металлочерепицу с шириной менее 15 сантиметров не рекомендуется, так как это стает причиной попадания атмосферных осадков на чердак.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Установка кровельного конька с уплотнителем

Перед тем как приступить к монтажу доборного конька, следует убедиться в прямолинейности коньковой оси кровли.

Сделать это можно, закрепив бечевку на одной из сторон крыши и протянув ее к другой стороне по линии смыкания кровельных элементов.

Максимальное отклонение плит материала от воображаемой прямой оси не должно превышать двадцати миллиметров.

При отсутствии выявленных проблем можно переходить к подготовке доборной детали и уплотнителя.

В ходе процедур, предваряющих установку кровельного конька, особое внимание следует уделить его планке или «подошве»: углы ее сгибов следует подогнать к углам соединения скатов кровли.

Чтобы осуществить данный процесс, следует либо согнуть, либо, наоборот, разогнуть планку таким образом, чтобы ее крепежные элементы могли плотно прилегать к кровельному материалу в соответствии с углом наклона скатов.

В ходе проведения данных работ форма стандартных, треугольных кровельных коньков, почти не меняется, чего нельзя сказать о круглых коньках.

Они могут значительно деформироваться и потерять привлекательный внешний вид.

Поэтому последние следует подбирать с особой тщательностью, стараясь еще в магазине найти ту модель, крепежная ниша которой будет максимально соответствовать углу, образованному в процессе стыка верхних кровельных плит.

Кровельный конек следует монтировать поверх торцевой планки кровли, защищенной уплотнителем, не встык, а внахлест, следя за тем, чтобы его внешние края выступали за пределы крыши на двадцать или тридцать миллиметров.

В ходе установки доборного элемента, состоящего из нескольких звеньев, последовательно соединяющихся друг с другом в процессе монтажа, важно следить за правильной стыковкой всех швов.

Видео:

Информация о правильной стыковке сборных деталей содержится в инструкции по эксплуатации, вложенной в комплект.

В некоторых случаях элементы достаточно установить внахлест и закрепить при помощи саморезов и специальных резиновых прокладок, в других – в ходе данного процесса придется задействовать не только болты, но и самоотвердевающие смеси, повышающие герметичность образующихся «швов».

Дополнительно повысить герметичность верхнего шва крыши можно, сформировав слой уплотнителя, проложенного под рельефной частью устанавливаемого доборного элемента.

Именно уплотнитель сможет стать надежным промежуточным звеном, которое не только убережет места стыка доборной детали и кровельных элементов от быстрого ржавления, но и защитит внутреннее пространство мансардного помещения от негативного влияния погодных факторов.

Технология монтажа конька — как крепить правильно

Грамотное крепление конька металлочерепицы, при котором он может выполнять свои функции, осуществляется по следующему алгоритму:

• В первую очередь нужно обеспечить себе нормальный доступ к коньковому соединению (вполне подойдет лестница или строительные леса);
• Коньковое соединение должно быть ровным, а высотные перепады не должны превышать 2 см, иначе монтаж конька будет сопряжен с немалыми трудностями;
• Далее зазор заполняется выбранным уплотнителем, причем слишком высокой плотности добиваться не нужно – в конечном итоге зазор все равно будет закрываться доборными элементами;
• Процесс укладки начинается с одной из сторон конькового ребра, для чего первый доборный элемент подводится к первому листу металлочерепицы таким образом, чтобы его центр находился точно над точкой схождения скатов;
• Полка доборного элемента должна правильно лежать с обеих сторон конька, и только после этого можно фиксировать деталь саморезами;
• Вдоль нижнего края полки нужно протянуть по всей длине конька тонкий шнур, который позволит установить каждый последующий элемент ровно относительно предыдущего;
• Дальнейшие элементы устанавливаются с нахлестом около 5-7 см, выравниваются по шнуру и фиксируются крепежными элементами;
• Когда полукруглая крыша из металлочерепицы установлена, остается лишь смонтировать заглушки на торцах коньковых элементов.

Коньковая планка для металлочерепицы крепится шурупами с резиновыми уплотнителями или кровельными саморезами с каучуковой головкой. Затягивать крепежные элементы нужно достаточно сильно, но без чрезмерного энтузиазма – в первом случае покрытие может деформироваться, а во втором будет хлопать при порывистом ветре.

Заключение

Конек – это обязательный элемент крыши, который защищает все ее элементы от всевозможных погодных явлений. Перед тем, как поставить конек на крышу из металлочерепицы, необходимо изучить технологию его монтажа, чтобы избежать различных ошибок и сложностей.

Размеры конькового профиля для крыши

Для закрытия верхушки кровельного покрытия используют планки нескольких размеров. Это связано с тем, что угол наклона профнастила на крыше может существенно отличаться. В этом случае при расчете размеров конька для профнастила приходится учитывать поправочный коэффициент по приведенной ниже табличке.

Размеры полок самого простого треугольника 140-145 мм для стандартной крыши и 190-200 мм для наиболее покатых и длинных скатов. Ширина фасочной полки 10-15 мм.

Профилированные коньки с прямоугольным ребром изготавливают с шириной 115-120 мм, размер ребра жесткости составляет 30-40 мм. Полукруглые коньки самые большие, диаметр скругления – 200-220 мм, боковые полки — 85 мм.

К сведению! Все три типа накладки изготавливают с фальцованной кромкой, ширина которой 10-15 мм. Это необходимо для того, чтобы избежать просадки и деформации кромки в момент крепления коньковой планки.

Длина отдельных секций, из которых набирается коньковая накладка на профнастиле, составляет 200 см для готовых изделий. Простые треугольные коньки продаются также отрезками по 6 м.

Функции

Непрофессиональному мастеру вентиляция конька может показаться ненужным излишеством и дополнительными затратами, но опытные кровельщики знают, что эта простая мера увеличивает срок эксплуатации стропильного каркаса и покрытия крыши. Грамотно рассчитанная и смонтированная вентиляционная система выполняет следующие задачи:

1. Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме всегда свежо, не душно, поддерживается комфортный температурный режим.
2. Увеличивает срок службы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на основе битума от действия солнечной радиации, позволяет испарятся лишней влаге, что благоприятно сказывается на срок эксплуатации крыш из металлочерепицы и профнастила.
3. Сохраняет здоровое состояние стропильного каркаса и обрешетки. Благодаря аэратору, избытки влаги испаряются, а древесина каркаса крыши не страдает от гнилей, плесени и грибка.
4. Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на высоком уровне.
5. Делает использование материалов на основе битума более безопасным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, которые считаются вредными для здоровья человека, внутри помещений.

Обратите внимание! Слуховые окна, устанавливаемые при организации естественной вентиляции, располагаются половине высоты ската, из-за чего под самым коньком образуются застойные зоны, где воздух совсем не циркулирует. При монтаже принудительной вентиляции такой проблемы не возникает, так как аэраторы устанавливают прямо на коньковые соединение, которое является высшей точкой кровли.

Советы и рекомендации по креплению конька на металлочерепицу

Важно понимать, что в процессе монтажа круглого либо плоского конька на металлочерепицу необходимо придерживаться определенных правил, благодаря которым можно получить желаемый результат:

• первым делом рекомендуется максимально тщательно проверить коньковую ось, а именно, ее расположение – она обязательно должна быть прямолинейной, возможное отклонение может составлять 20 мм, но это нежелательно;
• также стоит заранее подогнать все элементы конструкции, в данном случае углы у планки стоит подогнуть, планку необходимо сгибать до тех пор, пока крепежная полка и наклон ската не совпадут;
• в том случае, если наклон угла составляет 45 градусов, то планку придется согнуть намного сильнее, но больше всего проблем существует с коньками, имеющими круглую форму, обусловлено это тем, что такие изделия в процессе сгибания могут поменять форму, в результате чего используемая заглушка может не подойти по форме;
• устанавливать конек можно с любого торца – это не принципиально, коньковая планка должна находиться на линии стыка ската на уровне любого среза, нахлест конька на металлочерепицу должен быть примерно 10 см;
• используемый уплотнитель обязательно должен быть расположен в пазах конька, фиксация также осуществляется под ним, крепежные элементы начинают устанавливать с центра изделия, после чего максимально тщательно контролируют расположение изделия с обоих концов;
• крепление конька на металлочерепицу должно осуществляться через обрешетку, необходимо использовать саморезы, которые вкручивают через волну металлочерепицы в гребень, иначе деформации избежать не получится, в результате чего внешний вид готовой конструкции будет безнадежно испорчен.

Так как особой популярностью на данный момент пользуются самоклеящиеся вентиляционные ленты, то монтаж этих элементов обязательно должен быть осуществлен до того, как будут уложены коньковые планки.
