Водосточная система: особенности самостоятельного монтажа

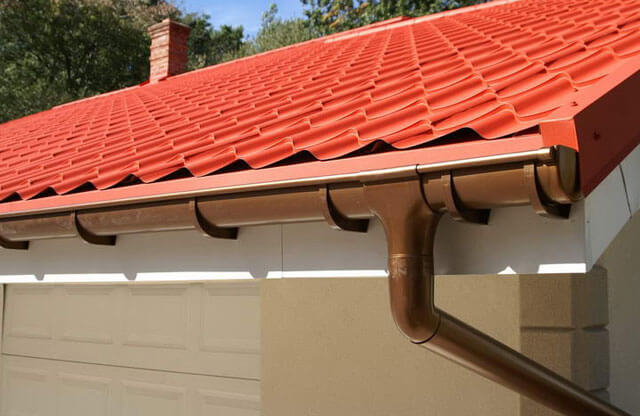

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

• Обогрев кровли, водостоков, желобов при помощи греющего кабеля
• Дверь в баню своими руками – пошаговое изготовление и установка
• Нормы строительства частного дома от соседей – что следует знать, чтобы избежать конфликта

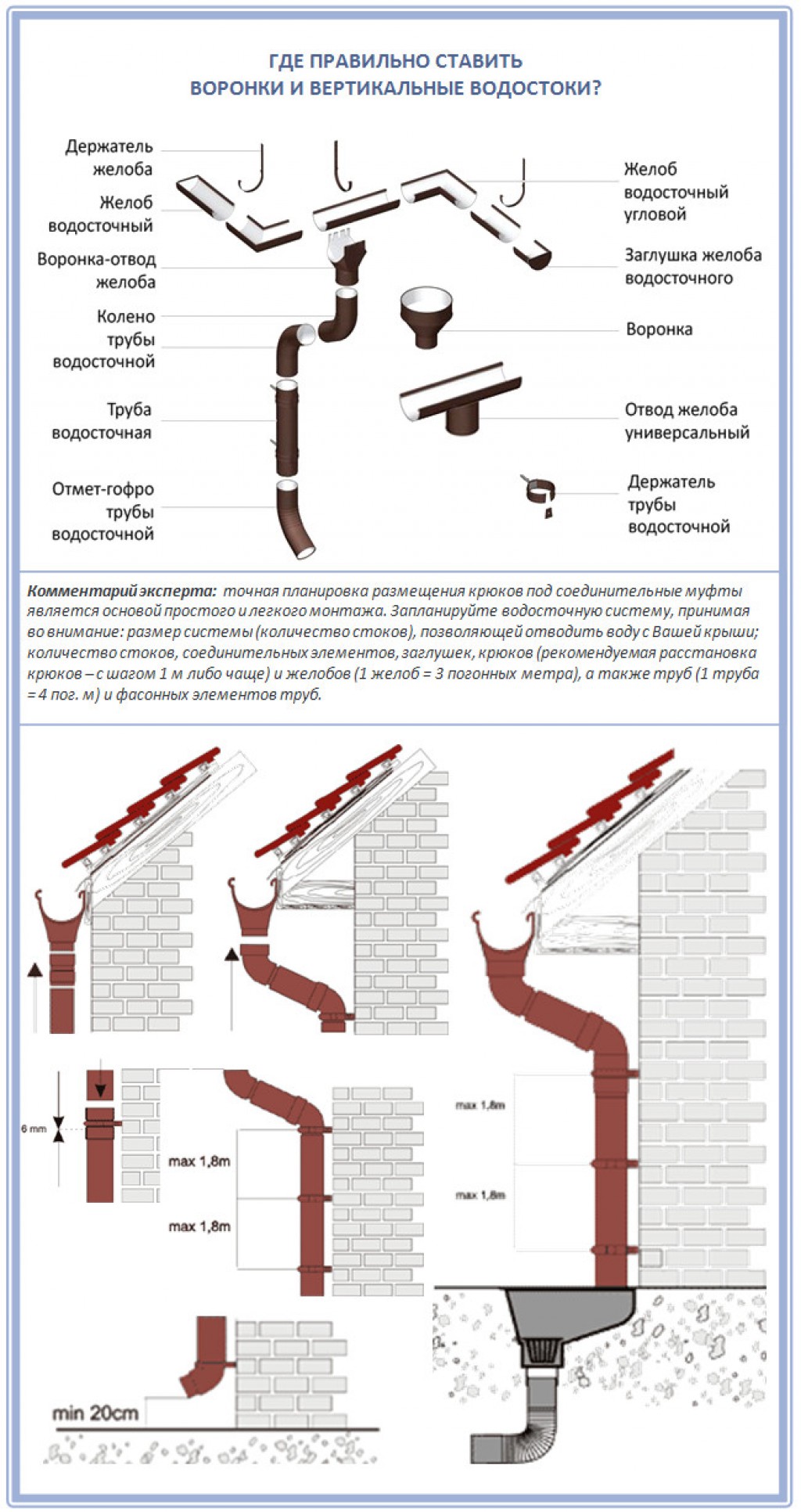

Расчет количества элементов системы

Второй этап — составление плана, отражающего размещение всех элементов водоотводной системы, с целью определения их количества. Для проведения этих работ необходимо иметь чертежи крыши.

Ориентировочный расчет комплектующих представлен в приведенной ниже таблице:

Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

• Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе  этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
• Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
• Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён. Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание. Главный минус оцинкованных водостоков, это подверженность коррозии. Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

Помимо этого, существуют водостоки, которые изготовлены из меди, титана, цинка, различных сплавов. Стоимость таких водосточных систем очень сильно «кусается», но вместе с этим долговечность и качество эксплуатации будет в десятки раз выше, чем в представленных вариантах.

В принципе, чтобы можно было понять, как правильно смонтировать водосточную систему нужно учитывать, что крепёжные элементы в виде кронштейнов не всегда продаются в комплектации с водосточной системой. Все элементы продаются по отдельности, в зависимости от категории водостока.

Пошаговая инструкция

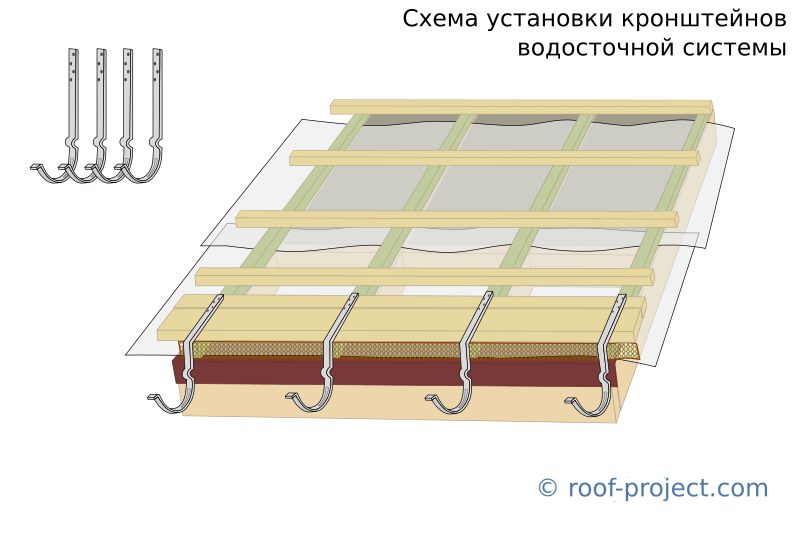

Монтаж к обрешётке осуществляется следующим образом:

1. Снимается последний ряд кровельного слоя. При этом крепёж убирается с первой полосы и ослабляется на второй. Твёрдую крышу следует демонтировать медленно и постепенно, в противном случае листы можно легко повредить.
2. Кронштейны распределяются на фанерной обрешётке и фиксируются саморезами.
3. Кровля возвращается в исходное положение и надёжно закрепляется посредством клейкой мастики.
4. Собирается конструкция водостока.

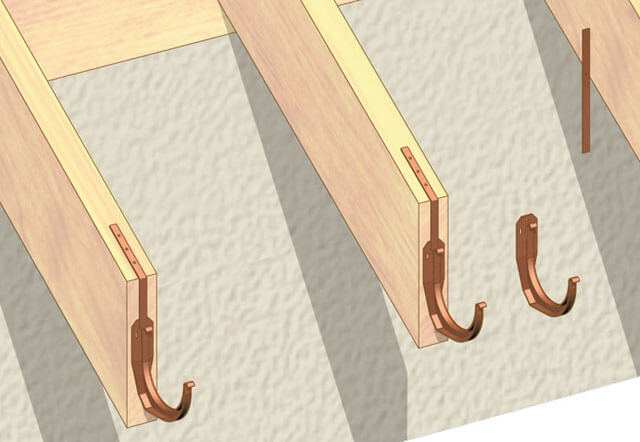

Крепление к различным сторонам стропил:

1. Осуществляется предварительная примерка.
2. Закрепляются крючки на боковине деревянного бруска.
3. Собираются все элементы конструкции.

Монтаж на фронтальную доску отдельных кронштейнов:

1. Перекладина размечается линией с уклоном 3–5 мм на 1 м жёлоба по направлению к сливу.
2. От края доски отступаются 50–100 мм для определения точки крайнего кронштейна.
3. Размечается линия с интервалом между крюками не более 600 мм. В районе установки сливной воронки держатели располагаются на расстоянии до 50 мм от неё.
4. Кронштейны закрепляются на доске.
5. Конструкция водостока собирается.

Установка на лобовую доску готовой системы:

1. На перекладине закрепляется направляющая через специально предусмотренные отверстия, регулируется уклон.
2. С торца профиля надеваются кронштейны. Они равномерно распределяются по направляющей.
3. Оборудуется водосток.

Лучше всего оборудовать водосток на этапе создания обрешётки под дальнейший настил кровли. Но в силу ряда различных причин это далеко не всегда представляется возможным. Поэтому существуют методики, предусматривающие рациональный монтаж водостока по окончании кровельных операций. Современные технологии позволяют производителям систем для сбора влаги предусмотреть различные ситуации и предложить потребителю оптимальные по функциональности образцы, выпускаемые в нескольких версиях.

Пошаговая инструкция

Монтаж к обрешётке осуществляется следующим образом:

1. Снимается последний ряд кровельного слоя. При этом крепёж убирается с первой полосы и ослабляется на второй. Твёрдую крышу следует демонтировать медленно и постепенно, в противном случае листы можно легко повредить.
2. Кронштейны распределяются на фанерной обрешётке и фиксируются саморезами.
3. Кровля возвращается в исходное положение и надёжно закрепляется посредством клейкой мастики.
4. Собирается конструкция водостока.

Крепление к различным сторонам стропил:

1. Осуществляется предварительная примерка.
2. Закрепляются крючки на боковине деревянного бруска.
3. Собираются все элементы конструкции.

Монтаж на фронтальную доску отдельных кронштейнов:

1. Перекладина размечается линией с уклоном 3–5 мм на 1 м жёлоба по направлению к сливу.
2. От края доски отступаются 50–100 мм для определения точки крайнего кронштейна.
3. Размечается линия с интервалом между крюками не более 600 мм. В районе установки сливной воронки держатели располагаются на расстоянии до 50 мм от неё.
4. Кронштейны закрепляются на доске.
5. Конструкция водостока собирается.

Установка на лобовую доску готовой системы:

1. На перекладине закрепляется направляющая через специально предусмотренные отверстия, регулируется уклон.
2. С торца профиля надеваются кронштейны. Они равномерно распределяются по направляющей.
3. Оборудуется водосток.

Лучше всего оборудовать водосток на этапе создания обрешётки под дальнейший настил кровли. Но в силу ряда различных причин это далеко не всегда представляется возможным. Поэтому существуют методики, предусматривающие рациональный монтаж водостока по окончании кровельных операций. Современные технологии позволяют производителям систем для сбора влаги предусмотреть различные ситуации и предложить потребителю оптимальные по функциональности образцы, выпускаемые в нескольких версиях.

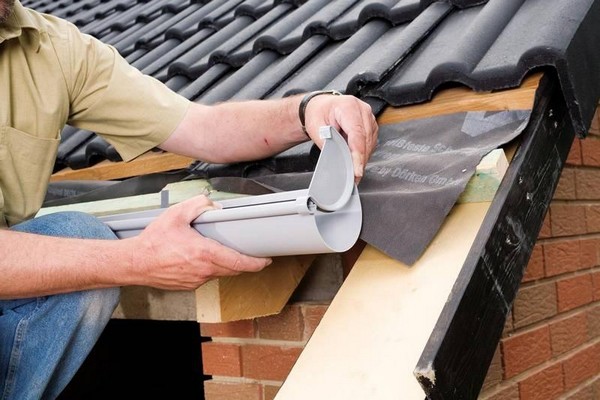

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

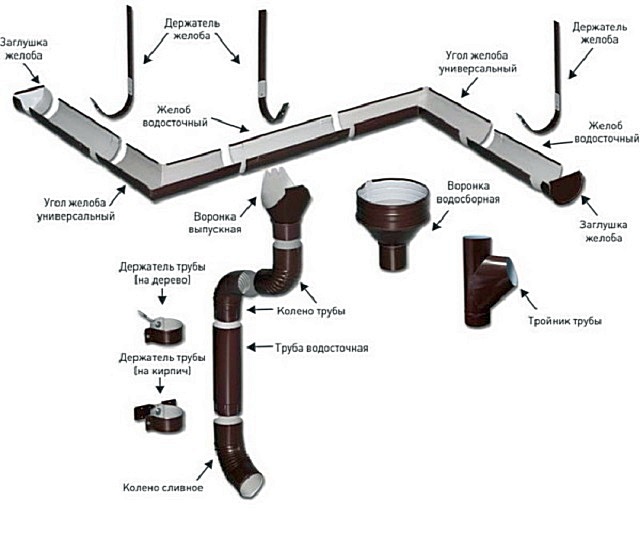

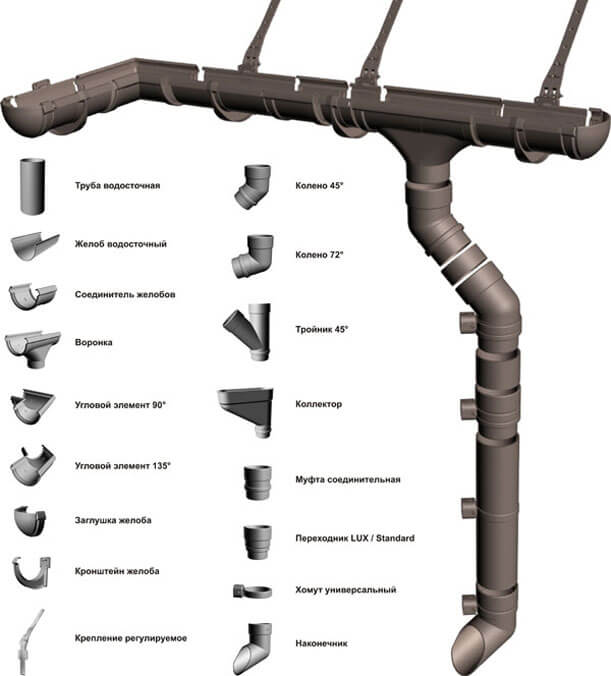

Пластиковая водосточная система — элементы и комплектующиеОбозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Монтаж водостоков Деке своими руками

Крепление к лобовой доске

Данный метод предполагает крепление на фасад дома толстой доски и применяется в случаях, когда:

• расстояние между стропилами более 60 см, что не дает возможность надежно закрепить желоб;
• установка водостока выполняется в жилом доме, то есть уже при наличии кровли.

Крепление кронштейнов к лобовой доске

Таким образом, монтаж водостока Деке на лобовой доске позволяет закрепить воронки и кронштейны именно там, где необходимо.

Установка на лобовую доску желобов Деке выполняется посредством специальных пластиковых кронштейнов.

Крепление на стропила и обрешетку

В том случае, когда установка водостоков выполняется до выполнения кровельных работ, необходимость в монтаже на лобовую доску отпадает. В таком случае крепление выполняется одним из следующих способов:

• если расстояние между стропилами не превышает 60 см, то на нижнюю сторону стропил закрепляются длинные металлические кронштейны, которые могут быть подогнуты для обеспечения необходимого наклона в сторону воронки;
• в случае невозможности надежно закрепить желоб из-за большого шага стропил поступают следующим образом: прямо к деревянной обрешетке крыши крепят металлические пластины-удлинители, сгибая их под нужным углом, а уже на них закрепляют пластиковые кронштейны.

У обоих методов установки кронштейнов для желобов есть свои особенности и плюсы. Специалисты рекомендуют самый простой и вместе с тем часто используемый способ — монтаж кронштейнов на лобовую доску.

Краткое руководство по установке водостоков Деке

Для того, чтобы ливневая канализация работала должным образом, при монтаже следует руководствоваться достаточно простой инструкцией. Разберем пошагово порядок установки ливневки Деке своими руками:

Установка подходящих кронштейнов одним из вышеперечисленных способов.

Установка водоприемных воронок.

Крепление желобов к кронштейнам посредством фиксаторов.

Монтаж на желоб и воронку слива специальных защитных сеток, препятствующих проникновению листвы и мусора в водосточную систему ливневой канализации.

Крепление водосточных труб посредством хомутов к стенам дома.

Подсоединение труб с помощью колен, имеющих угол наклона 45°, к воронкам.

Нижние концы водосточных труб заводятся в дождеприемник либо соединяются с угловыми коленами для отвода воды от фундамента.

Для правильной работы системы водоотведения следует устанавливать желоба таким образом, чтобы свеса крыш располагался примерно по их центру.

Монтаж водосточный системы является основным этапом внешней отделки частного дома. Правильно проведенная установка ливневой канализации Деке серии Стандарт или Люкс обеспечит не только бесперебойную эксплуатацию кровли и обеспечит привлекательный внешний вид, но и предотвратит преждевременное разрушение фундамента и дома в целом.

( 1 оценка, среднее 5 из 5 )

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Инструкция и порядок монтажа водочной системы

1. 1. Установка держателей желоба. При монтаже любого водостока процедуру начинают именно с установки держателей. Это могут быть кронштейны или крюки. Металлические кронштейны крепятся к стропилам с соблюдением шага в 50-60 см. Кроки должны располагаться горизонтально и иметь небольшой уклон, что необходимо для слива длину по периметру крыши и поделив ее на 50-60 см, можно узнать необходимое количество кронштейнов. Далее необходимо рассчитать разницу в высоте между крюками на одной стороне крыши. Для этого их можно уложить в ряд, а затем карандашом отметить угол наклона, в соответствии с которым они будут они будут длинными, то их можно сгибать под углом, соответствующим наклону крыши. В результате центр дна дуги должен располагаться в одной плоскости с центром края кровли. Если сторона дома оказалась длинной, то возможно устройство одновременно нескольких уклонов для слива воды в воронки. В этом случае с центра стороны дома уклон будет идти на снижение к краям.

Монтаж ПНД труб своими руками

Монтаж воронки. Непосредственно перед самой установкой воронки в желобе вырезается отверстие. Через него вода будет попадать в воронку, и затем – в трубу. Однако с размерами отверстия под воронку переусердствовать не стоит, ведь если оно будет хоть немного больше положенного размера, то вода попросту будет стекать мимо воронки. Идеальный инструмент для создания отверстия – ножовка. Нужно стараться максимально точно отметить центр крепления к желобу воронки. Затем необходимо скрепить воронку с желобом: с одной стороны загибаем фиксатор, с другой – подгоняем фальц под желоб.

• Монтаж желобов. На конец кронштейна надевается желоб внешним пазом, после чего укладывается на него полностью. Затем с помощью фиксатора он крепится к кронштейну.
• Монтаж заглушек желоба. На нижней дуге заглушки должны быть резиновые уплотнители. Если их не будет, то уплотнитель можно вложить и самостоятельно. Затем желоб стыкуется, на него надевается заглушка и пристукивается до момента полного захода в паз.
• Соединения желобов. Для этой цели используются специальные соединители, которые также должны быть уплотнены. Надевается соединитель на оба желоба по центру без замка, а затем с противоположной стороны закрепляется замком. При этом расстояние между желобами должно быть примерно 3-5 мм – они не должны соприкасаться.
• Монтаж углов. Все углы желоба должны поддерживаться с каждой стороны угла кронштейнами. С целью избегания провисания соединений, с обеих сторон соединителя желательно устанавливать по одному кронштейну.
• Монтаж колен стока. Колено надевается на воронку снизу – так водосток будет находиться близко к стене, и это позволит крепить его хомутами трубы. В колено надевается еще одно колено, а затем надевается и труба.

• Монтаж соединительной трубы. Соединительная труба вставляется в расстояние между стеной и упомянутыми выше коленами.
• Установка сточной трубы. Сточная труба вставляется в колено и затем закрепляется при помощи хомутов. Если высота большая, то используются несколько труб – они просто надеваются одна на другую.
• Крепление хомутов. Они крепятся к деревянной или кирпичной стене. Если стена будет кирпичная, то потребуются хомуты со штырем, который будет вбит в дюбель.
• Монтаж слива – он надевается на самый конец трубы.

Следуя данной инструкции, можно самостоятельно произвести монтаж водосточной системы.

Монтаж и способы крепления водостоков своими руками

Как пластиковый, так и металлический водосток можно монтировать самостоятельно. Проще будет с пластиковыми элементами, так как они имеют меньший вес. С металлическими желобами и трубами справиться будет немного сложнее, но и здесь все монтажные работы можно выполнить своими руками.

Установка пластикового водостока

Процесс монтажа пластиковой водосточной системы состоит из следующих этапов:

Видео: монтаж пластиковой водосточной системы своими руками

Монтаж металлических водостоков

Монтаж металлической водосточной системы похож на установку пластикового водостока, но всё же есть некоторые отличия. Порядок монтажа будет следующим:

Видео: установка металлических водостоков

Варианты выбора типов материала

Цена водосточной системы зависит от нескольких факторов, одним из которых является материал изготовления. Вариантов материалов, которые можно выбрать при обустройстве водосточной системы, современный рынок предлагает немало. Выбор во многом зависит от внешнего облика здания и эстетических представлений его хозяина.

Наибольшее распространение получили изделия, выполненные из полимеров и металла.

Каждый вид имеет свои достоинства и недостатки:

• Пластик – легкий, прочный и при этом довольно простой в обработке материал. При невысокой цене он показывает отличные эксплуатационные параметры. Монтаж ПВХ водостоков не вызывает особых сложностей.
• Оцинкованная сталь – прочный и более долговечный материал, нежели полимер. Для придания изделию более презентабельного вида производители покрывают сталь полимерным покрытием.
• Алюминий – легкий и удобный в работе материал, срок службы которого достигает свыше полувека.
• Медь – красивый, долговечный, но при этом довольно дорогостоящий металл. Но он уязвим к разрушающему воздействию электролитических паров. Чтобы минимизировать риск, все элементы системы следует делать из одного материала.

Поливинилхлорид, применяемый для производства комплектующих, намного легче металла. Это дает возможность устанавливать кронштейны, имеющие меньшее сечение, не утрачивая при этом механическую прочность конструкции. Но при установке ПВХ конструкций следует брать в расчет и линейные колебания размеров.

Компенсирующие муфты дают возможность основным элементам системы укорачиваться и удлиняться без риска деформации. Их применяют и при монтаже металлических желобов несмотря на то, что они имеют гораздо меньшее термическое расширение.

Материалом для изготовления уплотнителей выступает ЭПДМ резина. Она является современным аналогом каучука.

Для дополнительной защиты резины и упрощения процесса монтажа уплотнители дополнительно обрабатывают силиконовой смазкой.

Водосточные трубы выпускают отрезками от одного до четырех метров. Они бывают с прямоугольным и круглым сечением. На их эксплуатационных качествах это никак не отображается. Выбор ограничивается только конструктивным решением водосточной системы и дизайнерским решением фасадной части дома.

Приобретая водосточные трубы, выполненные из полимерных материалов, учитывайте, что они по всей длине имеют одинаковый диаметр. А потому для соединения их друг с другом потребуется задействовать специальные муфты, что влечет за собой дополнительные затраты. Предлагаем также ознакомиться со статьей, в которой мы рассмотрели все “за” и “против” пластиковых и металлических водостоков.

Общие положения

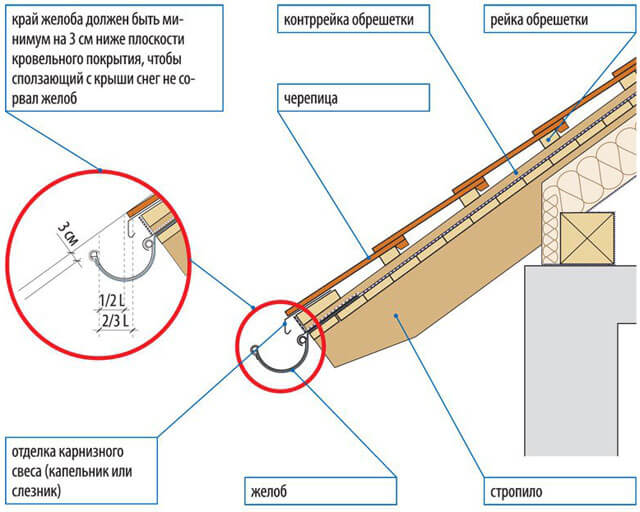

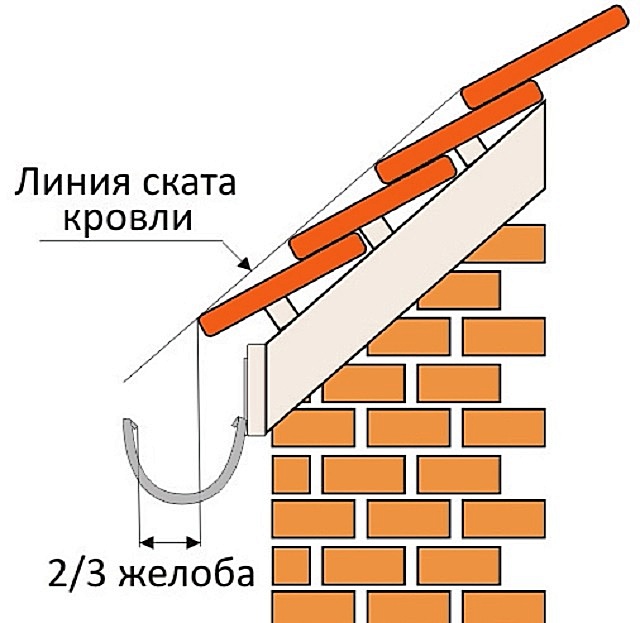

1. Обеспечение уклона желоба

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны располагаются по уровню шнура, который натянут между конечным кронштейном и воронкой. Разница в высоте между конечными точками шнура должна обеспечить уклон до трех миллиметров на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант применят для кровли с небольшим шагом обрешетки. Разницу в высоте обеспечивает выгибание кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба уменьшается по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант применяют для кровли с большим шагом обрешетки. Линии сгибов всех удлинителей расположены на одинаковом расстоянии. Перемещение пластикового кронштейна по удлинителю, обеспечивает уклон. Место сгиба должно располагаться не ближе десяти миллиметров от точки крепления зажимной пластины кронштейна или не ближе десяти миллиметров от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно быть более чем 600 мм.
• Воронка закрепляется в двух точках, или на двух кронштейнах/удлинителях
• Соединитель желоба закрепляется в одной точке или на одном кронштейне/удлинителе.
• Торец углового элемента располагается не более чем в 150 мм от ближайшего кронштейна.
• Расстояние от заглушки до ближайшего кронштейна не должно больше 250 мм.

4. Обеспечение компенсации температурных линейных расширений

• Желоб монтируется в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства монтажа, по краям линии сформированы точечные микроупоры, до контакта с которыми нужно вставить желоб.
• Расстояние от торцевой поверхности заглушки до элементов конструкции дома не должно быть менее чем 30 мм.

5. Обеспечение герметизации системы

• До того как начать установку следует очистить сопрягаемые поверхности от загрязнений, а также убедиться в наличии резиновых герметизирующих прокладок и в том, надежно ли они установлены в гнезда. Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки. Концы желобов выступают за боковой срез кровли на 50 мм -100 мм.

Сравнение характеристик желобов под нагрузкой

Как рассчитать материал

Цена водосточной системы зависит от нескольких факторов, одним из которых является материал изготовления. Вариантов материалов, которые можно выбрать при обустройстве водосточной системы, современный рынок предлагает немало. Выбор во многом зависит от внешнего облика здания и эстетических представлений его хозяина.

В домах старой постройки устанавливались водоотводные системы из оцинкованной стали, сегодня же потребители все чаще выбирают конструкции, выполненные из полимеров

Наибольшее распространение получили изделия, выполненные из полимеров и металла.

Каждый вид имеет свои достоинства и недостатки:

• Пластик – легкий, прочный и при этом довольно простой в обработке материал. При невысокой цене он показывает отличные эксплуатационные параметры. Монтаж ПВХ водостоков не вызывает особых сложностей.
• Оцинкованная сталь – прочный и более долговечный материал, нежели полимер. Для придания изделию более презентабельного вида производители покрывают сталь полимерным покрытием.
• Алюминий – легкий и удобный в работе материал, срок службы которого достигает свыше полувека.
• Медь – красивый, долговечный, но при этом довольно дорогостоящий металл. Но он уязвим к разрушающему воздействию электролитических паров. Чтобы минимизировать риск, все элементы системы следует делать из одного материала.

Поливинилхлорид, применяемый для производства комплектующих, намного легче металла. Это дает возможность устанавливать кронштейны, имеющие меньшее сечение, не утрачивая при этом механическую прочность конструкции. Но при установке ПВХ конструкций следует брать в расчет и линейные колебания размеров.

Чтобы частично компенсировать колебания размеров, производители оснащают желоба специальными муфтами, которые имеют по внутренней стороне насечки

Компенсирующие муфты дают возможность основным элементам системы укорачиваться и удлиняться без риска деформации. Их применяют и при монтаже металлических желобов несмотря на то, что они имеют гораздо меньшее термическое расширение.

Материалом для изготовления уплотнителей выступает ЭПДМ резина. Она является современным аналогом каучука.

ЭПДМ резина, применяемая при производстве уплотнителей, славится высокой эластичностью и способностью быстро возвращать первоначальную форму даже после продолжительного срока эксплуатации

Для дополнительной защиты резины и упрощения процесса монтажа уплотнители дополнительно обрабатывают силиконовой смазкой.

Водосточные трубы выпускают отрезками от одного до четырех метров. Они бывают с прямоугольным и круглым сечением. На их эксплуатационных качествах это никак не отображается. Выбор ограничивается только конструктивным решением водосточной системы и дизайнерским решением фасадной части дома.

Приобретая водосточные трубы, выполненные из полимерных материалов, учитывайте, что они по всей длине имеют одинаковый диаметр. А потому для соединения их друг с другом потребуется задействовать специальные муфты, что влечет за собой дополнительные затраты. Предлагаем также ознакомиться со статьей, в которой мы рассмотрели все “за” и “против” пластиковых и металлических водостоков.

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Перед тем, как установить водосточную систему для крыши, необходимо провести ее расчет. Проще всего доверить эту процедуру консультантам той фирмы, которая занимается реализацией водосточных систем. Также это могут сделать профессиональные монтажники кровли. Если же приходится подсчитывать материал самостоятельно, то удобнее всего начать с желобов.

Водосточные трубы приобретаются в таком же количестве, что и воронки. Их длина соответствует высоте кровли. Повороты высчитываются индивидуально, на что влияет конфигурация конкретного фасада. Хомуты и кронштейны также не сложно подсчитать. На каждый погонный метр желоба потребует один кронштейн. Хомуты подсчитываются по высоте здания: на каждом отдельном участке водостока должно быть не менее одного хомута.

Водоотводная система из пластиковой тары

Самый простой и бюджетный вариант, как сделать слив с крыши своими руками из подручных материалов – пластиковые 1,5 литровые бутылки прямой формы. Накопить необходимое количество материала просто. Также потребуются кронштейны и проволока.

Водоотвод из пластиковых ёмкостей монтируется быстро, стоит недорогоИсточник

Для работы понадобятся следующие материалы и инструменты:

• степлер для мебели и скобы 10-10 мм;
• шуруповёрт или дрель;
• строительно-монтажный нож;
• проволока;
• тоненькое сверло;
• пластиковые ёмкости.

Подробная инструкция, как делается водосточная систем из пластиковой тары:

1. Определить длину водосточной системы. Для удобства можно спроектировать слив. Основная часть тары – 15-20 см. Такие бутылки не подойдут для конструкций более 5 метров.
2. Ёмкости очистить от этикеток, наклеек.
3. Отрезать горло и донышко. Для желоба распилить бутылку на две части.
4. Жёлоб монтируется их пластиковой тары с помощью мебельного степлера. Ёмкость стыкуется внахлёст 150 мм и крепится 2-3 скобками. При поворотной системе донышки служат в качестве заглушек.
5. Жёлоб крепится к кровле. В крышке просверлить дырочки на расстоянии 20 см. В жёлобе отверстия сделать шилом. Продеть через них проволоку, фиксирующую слив к кровле.
6. Водоотвод также делается из пластиковых ёмкостей. Отрезать у одной горло, из других изготавливаем цилиндры. Тара без горлышка – переходник, в котором делается дырочка для крепления желоба.

Готовый водоотвод из пластиковой тарыИсточник

Конструкция слива прослужит 1-1,5 года, но потом придётся сделать полноценную систему водоотведения. Изготовить слив для сточных вод своими руками может каждый, кто хочет сэкономить, но защитить свой дом от разрушающего действия влаги.

Варианты крепления водосточной системы на готовую крышу

При некоторых способах крепления водостока необходимо освобождать нижний край крыши от кровли. Существуют следующие способы установки водоотвода:

Прикрепить к лобовой доске

Для крепление водосточной системы к лобовой доске находящейся под краем кровли в вертикальном положении крепятся крюки после предварительной разметки и их подгонки.

Крепежи бываю двух вариантов:

1. короткий крюк (карнизный), устанавливающийся на доску;
2. металлическая планка с пазом, на которую устанавливаются установки системы под склоном в сторону слива воды в нижней части устанавливается разъесть в виде воронки и труба, идущая вниз к колодцу либо канаве. Одна воронка устанавливается на 50 метров в квадрате или на каждый склон крыши.

К стропилам

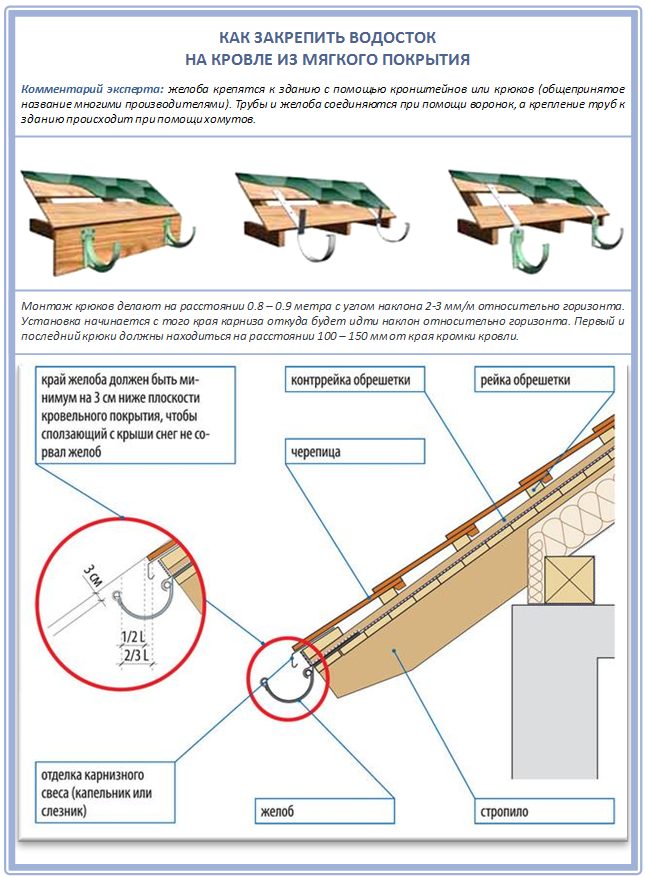

Крепление водостока к стропилам или обрешетке происходит следующим образом. Для такой работы нужны длинные крюки под желоб.

Их длинный хвост изгибается под нужным углом и крепится шурупами под кровлю крыши. Правила соблюдаются те же, что и при креплении на ветровую доску.

Установить на кровельное покрытие

К краю кровельного покрытия устанавливается водосток в том случае, если материал кровли твердый.

Если крыша закрыта обычным профильным железом, не стоит на его край вешать водоотвод. В противном случае железо изогнет.

Повесить на дополнительные кронштейны

Установка с дополнительным длинным кронштейном является наиболее простой в плане установки, но значительно отличается по себестоимости.

Представляет планку с пазом, в котором размещаются крюки и двигаются по ее длине. При закреплении планки под нужным наклоном крюки выставляются на определенном расстоянии друг от друга и крепятся.

Закрепить с помощью удлинителя

Крепеж с дополнительным длинным кронштейном в виде пластинки. Очень удобная вещь, если крепление происходит в труднодоступном месте. В противном случае кронштейн можно снять и произвести крепление короткого крюка.

Смонтировать на костыль

Способ крепления на костыли очень прост. Он производится при помощи штырей в стену, если строение не позволяет закрепить желоб на ветровой доске.

Скрытые кронштейны

Невидимые кронштейны идут в комплекте с фирменными системами водоотвода. Они такого же цвета, как и желоб, он крепится на них так, что их не заметно.

Демонтировать часть кровли

Снимается начальный ряд покрытия, при мягкой кровли делают углубление в фанере и устанавливают длинные или регулируемые кронштейны. Вторые отличаются от основных тем, что после крепежа их можно при помощи болта отрегулировать в нужное положение.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

• к стропилам;
• на лобовую доску;
• к краю кровельного материала;
• с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм. Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.
