Дымоходы из кирпича своими руками

Плюсы и минусы кирпичного дымохода

1. Сложенное из шамотного кирпича основание газохода способно длительное время функционировать при температуре до 1000 °C. Учитывая, что даже на выходе из прямоточных каналов каминных печей температура никогда не достигает и 800 °С, можно сделать выводы о термической стойкости конструкции.
2. Высокая теплоаккумулирующая способность сооружения. Удельная теплоёмкость красного кирпича составляет 840–880 Дж/(кг×°C), поэтому дымоход нагревается во время топки печи и постепенно отдаёт энергию в процессе остывания. Такая особенность особенно актуальна в том случае, когда печная труба проходит сквозь утеплённый чердак или жилую мансарду — в этом случае тепловая эффективность печи наберёт ещё несколько пунктов.
3. Коэффициент теплопроводности кирпича составляет всего 0,6–0,7 Вт/м, поэтому в отличие от металлических печных труб конструкция не нуждается в дополнительном утеплении.
4. Хорошая теплоизолирующая способность добавляет и ещё один плюс в копилку достоинств — риск получить ожог при касании к кирпичному дымоходу несопоставим с той опасностью, которую таит в себе раскалённая труба из металла.
5. Утолщение стенок кирпичного дымохода в местах прохода сквозь перекрытие и кровлю позволяет обходиться без дополнительных теплоизоляционных узлов.
6. При практически равных теплотехнических характеристиках кирпичный дымоход обходится дешевле утеплённой сэндвич-конструкции.
7. Высокая пожаробезопасность сооружения — кирпич не горит и не поддерживает горение, как, впрочем, и сталь.
8. Долговечность. Построенные из качественного кирпича дымоходы способны с лёгкостью преодолеть вековой рубеж — свидетельством этому являются печные трубы кирпичных заводов, построенных на рубеже XIX и XX веков.

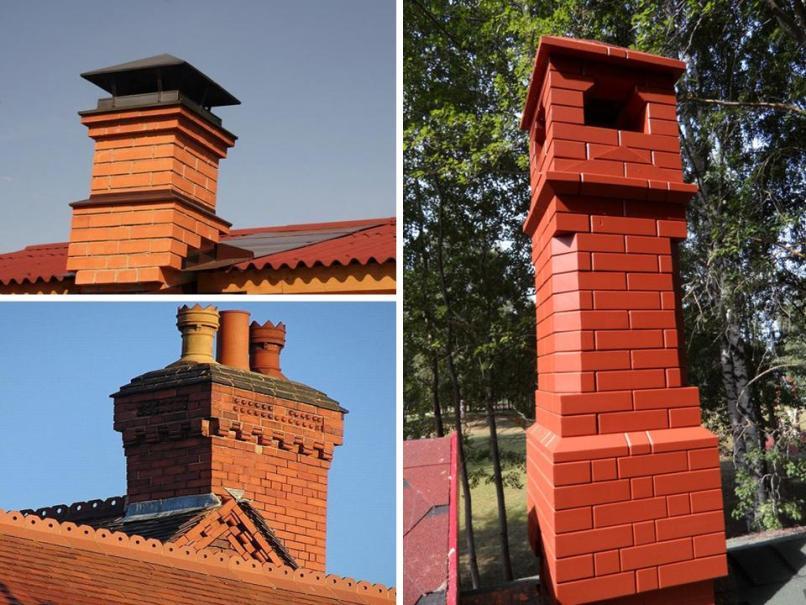

   Популярность кирпичных дымоходов объясняется не только хорошими эксплуатационными свойствами, но и способностью выделять самые выгодные стороны дизайна печи, создавая с ней единый архитектурный ансамбль

Как видите, плюсов в пользу традиционной печной трубы предостаточно. Также стоит упомянуть, что поверхность кирпичного дымохода предоставляет отличную возможность отделать отопительный прибор декоративной штукатуркой, облицевать изразцами или украсить росписью в этническом стиле.

Но несмотря на такую массу плюсов, кирпичный дымоход всё же обладает рядом недостатков.

1. Из-за шероховатой поверхности кирпичной кладки внутренние стенки печной трубы быстро обрастают сажей, что приводит к уменьшению сечения газохода и ослаблению тяги.
2. Наличие прямых углов, кладочных швов и выступающих частей приводит к турбулентности газового потока, из-за чего ухудшается отток продуктов горения.
3. Более сложный монтаж по сравнению со стальными печными трубами или утеплёнными модульными конструкциями.
4. Монументальность и громоздкость кирпичной дымовой трубы является не только визуальным эффектом — вес конструкции достигает 220–350 кг на 1 м высоты. По этой причине при строительстве печи потребуется сооружать более прочное основание или даже отдельный фундамент под дымоход.

Правила и вариации выполнения кладочных работ

Труба, кирпич для которой является основным и незаменимым материалом изготовления сегодня снова начинает пользоваться востребованностью и популярностью, такая труба за счёт своей громоздкости и массивности часто, возводиться именно вместе с домом и реже уже в тот момент, когда он построен. По своим конструктивным особенностям такие трубы могут быть:

• Несущими – в этом случае роль одной из перегородок будет выполняться несущей перегородкой, стеной вашего дома;
• Также дымоход может быть отдельностоящим и в этом случае, вовсе не прилегать ни к каким стенам и перекрытиям своими боковинами.

Дымоход из кирпича независимо от выбранной разновидности и своих конструктивных особенностей, укладывается по схожей и практически ничем не отличающейся технологии и последовательности работ.

Кладка дымохода из кирпича производиться в несколько этапов, исходя из чего, такая дымоходная вытяжка может подразделяться на определённые конструктивные элементы:

• В первую очередь для дымохода из кирпича создаётся отдельный фундамент, так как конструкция будет достаточно тяжёлая, глубина такой ямы составит порядка 30-50 сантиметров, а форма зависит от сечения дымохода и часто бывает прямоугольной или квадратной. Габариты ямы фундамента также зависят от особенностей и массы вашего дымохода, на дно утрамбовывается песок и щебень, либо колотый кирпич, сама ширина и длина такого котлована будет больше на 10-20 сантиметров, чем дымоход;

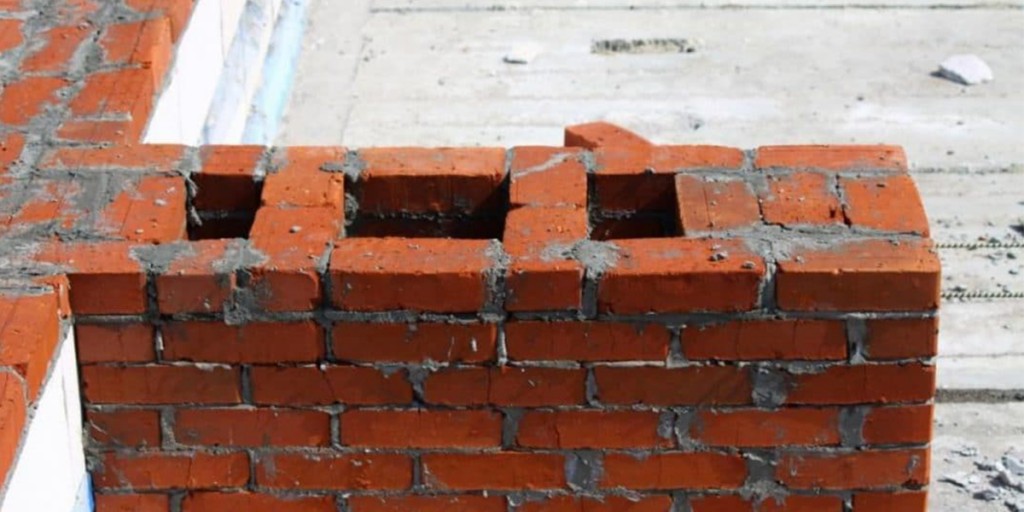

• Второй элемент любого кирпичного дымохода – это его каналы, которые могут иметь как прямоугольную, так и квадратную форму, каналы должны иметь определённые габариты которые могут составлять на выбор 140 на 140 миллиметров или 140 на 200. Для такой дымоходной вытяжки из кирпича, необходима периодическая перевязка рядов, а как метод кладки можно воспользоваться укладкой ложковым или тычковым методом. При выкладке каналов кирпичного дымохода, уделите внимание тому, чтобы сечение не изменялось, а сама конструкция оставалась идеально ровной. Для упрощения работ предварительно рекомендуется создать шаблон из металлических прутьев или досок, который по мере выполнения кладочных работ будет продвигаться вверх;
• Печь, кирпич дымоходы с которым будут максимально прочными и огнеупорными, в целях дополнительной защиты можно оштукатурить с внешней стороны, однако делать это внутри конструкции не рекомендуется, так как в результате воздействия высоких температур, образования кислот, сажи, копоти и других продуктов горения, распада, такая защита может стать причиной разрушения дымоходной вытяжки;
• Дымоход, кладка которого практически завершена, в целях защиты должен заканчиваться специальным оголовком, который часто изготавливается из стальных пластин и прутьев, а для укрепления и усиления такой конструкции, лучше всего создать своими руками шапку из бетона. Шапку необходимо устанавливать на расстоянии не менее чем за пять сантиметров за пределами дымоотводящих каналов, такими образом снег, дождь и другие внешние возбудители не смогут попадать вовнутрь конструкции и портить отделку. При этом заранее проделайте и предусмотрите в шапке дымохода несколько отверстий, которые будут предназначаться для вывода продуктов горения и скопившихся остаточных газов:
• Также на печь вашего дымохода предварительно насаживается специальная труба, которая будет иметь специальную задвижку, после того как она будет хорошо зафиксирована, она обкладывается кирпичами по специальной схеме, с выполнением периодической перевязки. После того как насадная часть закончится, необходимо расширить дымоходный проход и но делать это необходимо только с наружной части, в целом на 200-250 миллиметров, внутреннее сечение изменять нельзя;
• Труба далее поднимается без изменений до достижения уровня кровли, после чего производим его расширение на 100-150 миллиметров для каждой стороны, такой элемент ещё значится печниками как выдра. За счёт выполнения такого перехода и резкого расширения дымоходной трубы, все осадки, дождь, снег и загрязнения не смогут проникнуть и отложиться в зоне кровли, дымохода и чердачного помещения;
• Правильный дымоход должен состоять из дымоотводящего канала, который будет находиться на самой крыше, его необходимо начинать выкладывать после того, как уже сделана выдра;
• Также кладка дымохода из кирпича, цена на который зависит от сложности и объёма работ, не может выполняться без установки дополнительной защиты такой вытяжки, а именно без флюгера. Его ещё называют воротником, в основе которого лежит листовой металл, медь, алюминий или оцинкованная сталь, которая представлена двумя тонкими пластина расположенными под определённым углом. Флюгер, позволяет своевременно устранить все осадки, которые попадая на него, не скатываются на облицовочный материал и не попадают в чердачное помещение, а смахиваются с такого воротника, посредством его вращения.

Дымоход из кирпича для котла, печи или камина строиться одинаково, однако при постройке такой вытяжки не стоит пренебрегать не одной из описанных и представленных выше составляющих, так как только вместе они обеспечивают безопасную и бесперебойную работу такого механизма.

Какие бывают дымоходы?

В зависимости от того какая в доме печь дымоход делается коренным или насадным.

• Коренные дымоходы делаются отдельно от самой печи, после чего соединяются с печью при помощи патрубка. Коренной дымоход очень хорошо подходит для кирпичного или чугунного отопления, при этом к одному такому дымоходу можно присоединить несколько печей одновременно. При этом типе подключения дымоход необходимо делать определённого размера, в соответствии с стандартами. Если делать такой дымоход для газовой чугунной печи или газового котла, лучше внутрь вставить металлическую трубу. Чтобы установить коренной дымоход необходимо сделать отдельный фундамент, при этом его глубина должна быть не меньше 30 сантиметров, и периметр нужно делать больше самой конструкции на 15 сантиметров.
• Насадная труба представляет собой полноценное продолжение конструкции печи. Такую трубу делают если необходимо избавится от отходов горения только одной печи.

Дымоход твердотопливного котла более сложный, внутри его разное число каналов. Также дымоход бывает котловым или печным, каминный, для мангала, для бани.

Из чего состоит дымоход?

Монтаж и того и другого вида дымохода делается по одному принципу, только для коренных дымоходов на несколько печей может понадобится обустройство нескольких стояков и разделок, количество которых напрямую зависит от количества этажей в доме. Основные части дымохода можно увидеть в схеме-чертеже.

1. Дымовая задвижка;
2. Изоляция;
3. Балка с перекрытием;
4. Распушка;
5. Стояк трубы;
6. Стропила;
7. Кровля;
8. Выдра;
9. Обрешетка;
10. Цементный раствор;
11. Шейка трубы;
12. Оголовок трубы;
13. Колпак металлический.

Шейка дымохода — составляющая, которая делается от печи до разделки. В ней делают дымовую задвижку с помощью которой, в дальнейшем, регулируют тягу. Сама по себе тяга нужна для регулировки силы горения или тления.

Распушку нужно делать на проходе трубы учитывая каждое перекрытие, она делается чтобы защитить перекрытия от воздействия высоких температур. Стенки у неё очень толстые, желательно чтобы толщина была около 35 – 40 сантиметров, это позволяет сделать изоляцию по периметру до 25 сантиметров.

Стояком трубы называют кирпичный столб у которого в середине находится дымоотводный канал, его делают до разделки, а также в чердачном перекрытии.

Шейка самой трубы должна возвышаться сразу над выдрой. При этом выдра с площадкой, шейка и специальная выступающая шапка вместе создают оголовок трубы.

На шапке сверху необходимо прикрепить колпак или зонтик, который будет препятствовать попаданию грязи и осадков, кроме того такое приспособление помогает создать хорошую тягу в канале.

Какие бывают дымоходы?

В процессе горения выделяется тепло и газообразные продукты горения. В некоторых случаях температура отходящих газов может достигать значительных величин, что и служит основным параметром для подбора материала дымохода. Перед тем, как приступать к кладке дымохода из кирпича, следует изучить материалы, применяющиеся для создания подобных конструкций.

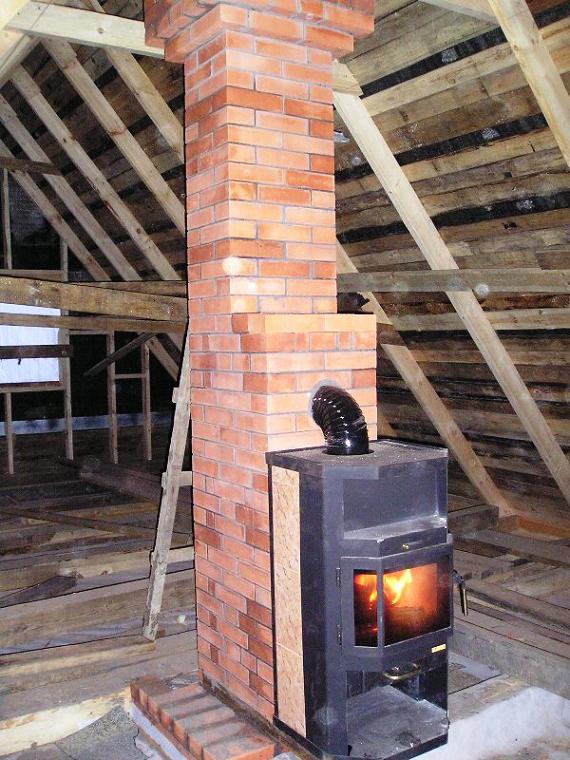

Кирпичный дымоход

Такие конструкции являются традиционным. Материал способен работать при достаточно высоких температурах, достигающих 800 градусов Цельсия. В котлах с низким КПД не рекомендуется устанавливать трубы из кирпича. Это связано с тем, что для получения достаточной тяги значительное количество тепла пойдет на прогрев кладки дымохода.

Одной из характеристик кирпича является пористость, поэтому его поверхность подвержена накоплению сажи на поверхности. Образующийся конденсат, выделяющийся при прохождении газов по дымоходу, негативно влияет на состояние кладки.

Устройство качественного дымохода из кирпича требует определенных знаний и навыков. Применение такого дымоотводящего устройства требует определенных финансовых затрат в процессе эксплуатации, так как обязательно необходима регулярная чистка канала.

Дымоход из кирпича

Стальной дымоход

Дымоход из стали

Дымоход из металла имеет гладкие поверхности, что снижает количество скапливающейся сажи и существенно упрощает процесс очистки. Длительность эксплуатации конструкции, выполненной из черного металла, незначительна, что связана с активно протекающими процессами коррозии.

Предпочтительнее применение нержавеющей стали.

Такая дымовая труба способна работать при температурах порядка 700 градусов Цельсия. Монтаж этих труб проще по сравнению с кирпичной кладкой, и стоимость их несколько ниже. Высокая теплопроводность металлических изделий обуславливает необходимость создания надежной теплоизоляции во избежание возникновения пожара. Наиболее пожароопасными местами являются те части, которые проходят через перекрытия, пространство чердака и кровлю.

Керамический дымоход

Характеристики керамики выгодно отличают материал по сравнению с другими. Дымоход из керамики имеет большой срок эксплуатации и высокую пожаробезопасность. Технология производства этого материала включает высокотемпературный обжиг, что позволяет достичь требуемого качества. Керамика не способна гореть и не может стать причиной возгорания сажи. Гладкость поверхности не способствует ее накоплению. Конструктивно подобное устройство напоминает скорлупу, в среднем слое которой устроено утепление. Также имеется все необходимое для соединения с котлом. Некоторые блоки имеют длину 330 мм, что дает возможность монтажа собственными силами без затруднений и в кратчайшие сроки. Детали дымохода предусматривают наличие готовых смотровых отверстий, предназначенных для очистки от твердых продуктов горения, и оснащены устройствами, позволяющими отводить конденсирующуюся влагу.

Материал абсолютно экологичен, и дымоход из него способен выдерживать воздействие агрессивной среды и температуры, достигающей 1200 градусов Цельсия.

Керамический дымоход

Стеклянный дымоход

Огнеупорное стекло на данный момент получило широкую популярность в качестве материала дымоотводящего устройства за рубежом. Эксплуатационные характеристики его находятся на более высоком качественном уровне по сравнению с другими известными материалами.

Изделия из такого стекла надежно работают при достаточно высоких температурах. Поверхность его не дает возможности образования отложений сажи, а также не способно окисляться. В случае разрушения осколки огнеупорного стекла не имеют острых углов, что существенно снижает опасность получения травмы.

Стоимость изделий из этого материала высокая, монтаж дымохода требует соответствующей квалификации.

Самостоятельный монтаж в этом случае исключается.

Дымоход из стекла

Асбестоцементный дымоход

Трубы, выполненные из этого материала, до недавнего времени, были наиболее распространенными. Они монтировались с разнообразными теплотехническими устройствами. В настоящее время использования асбестоцемента потеряло свою актуальность и стало нецелесообразным.

Разрушение асбеста происходит при достаточно низких температурах, несколько выше 300 градусов Цельсия, кроме этого он обладает низкой прочностью. Единственным достоинством конструкции, выполненной из асбеста, является низкая стоимость.

Асбестоцементный дымоход

Дымоход из кирпича своими руками

В наши дни постройка загородного жилья завоевывает массовый характер. Также наравне с этим повысилось внимание к печам и каминам, народ стремится возводить отопительные приборы по давним, испытанным технологиям, оставшимся им от предков. Но печное искусство в обусловленной стадии формирования нашего государства в некоторых областях было практически целиком потеряно. Сегодня мы попытаемся помочь вам сделать дымоход из кирпича своими руками в давних традициях.

Главные составляющие дымохода из кирпича

Итак, что конкретно из себя представляет данный дымоход?

С начала – труба надсадная, которая ставится непосредственно прямо на печи (в ней – заслонка). Выкладывается данная труба с применением специальной перевязкой кирпичей.

За 5-6 рядов до перекрытия между этажами надсадная часть завершается, и завязывается так называемая — шейка распушки.

Распушка – это последующее расширение дымохода. Ее сечение остается таковым же, как и во всей трубе. Уширяется, лишь только внешняя часть распушки – на 25-40 см.

Устройство дымоходов из кирпича

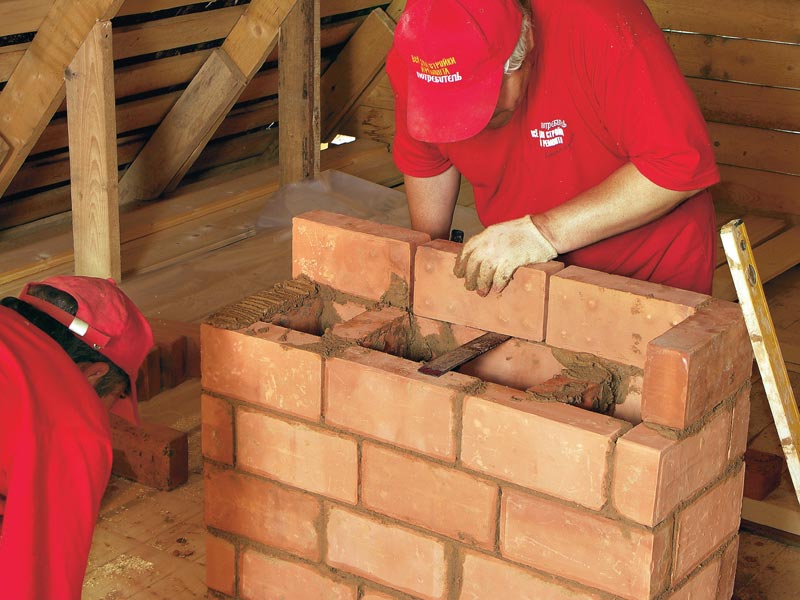

Часть кирпичного дымохода, которая выходит на чердак – это стояк, прямая часть, которая будет проходить до самой крыши.

Следующей частью является — выдра, специальное расширение с четырех краев , не менее, чем на 10 см. Собственно благодаря ему атмосферные осадки не оказываются в промежутках между крышей и дымоходом в чердачном отсеке сооружения.

Устройство дымоходов из кирпича

А вот далее за выдрой выкладывается шейка – подобных же габаритов, как и дымоход. Завершается ее кладка конечным расширением, каковое сформирует собой оголовок дымохода. На него уже можно установить металлический колпак или дефлектор, для того чтобы сберечь сам дымоход от дождя, снега и т.п. Да и для тяги данное сооружение тоже неплохо способствует. (см. Как сделать дефлектор своими руками.)

Кладка дымохода своим руками

Знакомство с чертежами

Перед вами чертеж кирпичного дымохода. Хотя существует масса прочих вариаций, это типовая схема дымохода кирпичного для камина или печи. Применение внутри подобного дымохода труб из металла, особого сплава может легко превратить его в дымоход кирпичный для газового котла. Однако на сегодняшний день нас интересует дымоход кирпичный для печи или камина.

Cхема дымохода из кирпича

Номерами на чертеже отмечены :

1. — Флюгер.
2. — Оголовок.
3. — Шейка трубы.
4. — Цементный раствор.
5. — Выдра.
6. — Кровля крыши.
7. — Обрешетка.
8. — Стропила.
9. — Стояк.
10. — Разделка (распушка).
11. — Перекрытие.
12. — Изоляция.
13. — Дымовая заслонка.
14. — Шейка печи.

Подготовка – начальные шаги

Перед тем, как приступать класть кирпичный дымоход, для него сооружают фундамент прямоугольной формы. Его можно построить из полнотелого кирпича или бетона с металлической арматурой, главнейшее, чтобы по вышине он попал не ниже 30 см. А по ширине фундамент обязан находиться на 15 см выше, чем сам дымоход.

Типовое устройство дымохода из кирпича

Какой бы ни была вышина возводимого сооружения, делать дымоход необходимо будет не меньше, чем пяти метровой вышины – по другому тяга будет слабая. Выкладывать данный дымоход надо красным полнотелым или из особого огнеупорного кирпича. В качестве связующего раствора допускается применять цементно-известковый или цементно-песчаные смеси, а там, где температурный режим будет особенно высокой, потребуется особенный раствор для кладки печей.

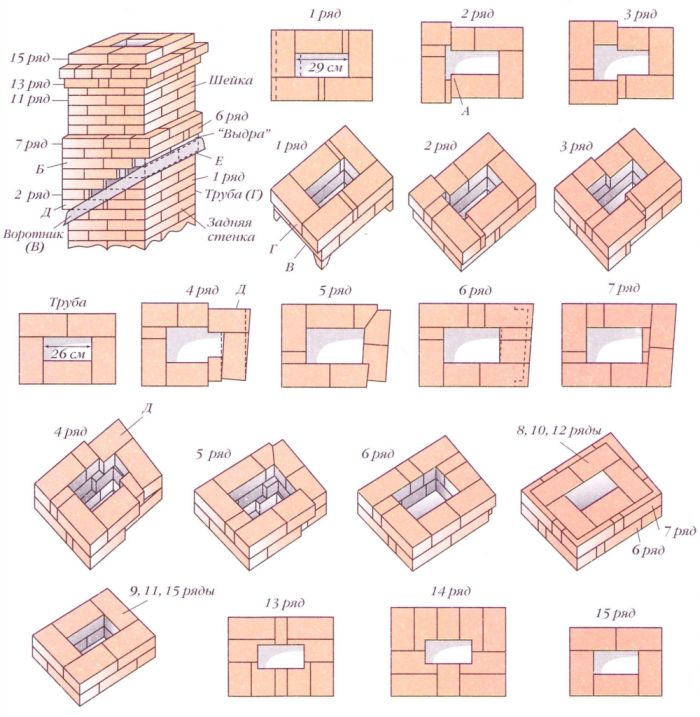

Каким образом происходит кладка типового дымохода из кирпича, вы можете внимательно разобрать дальше, в представленной детальной схеме:

Cхема кладки дымохода из кирпича

Опытные печники отбивают необходимый кусочек от кирпича одним ударом по тому – но, если у вас отсутствует этакий навык, примените обыкновенную шлифовально-отрезную машинку и маркер для пометки. Собственно таковые инструменты дадут возможность вам изготовить верные пластины для дымового канала в районе разделки и выдры.

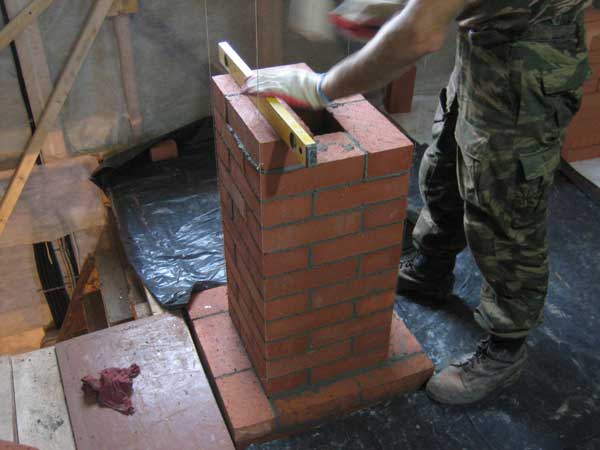

Кладка дымохода

Первые шаги

Кладка дымохода из кирпича

Необходимо учесть что ширина, и высота дымохода будет напрямую зависеть от того, каковой толщины будут сделаны швы у кладки – они обязательно обязаны быть равными! В общем, толщина стен кирпичного дымохода – примерно 100 мм, что поистине обеспечивает надежную пожаробезопасность.

Продолжаем возведение

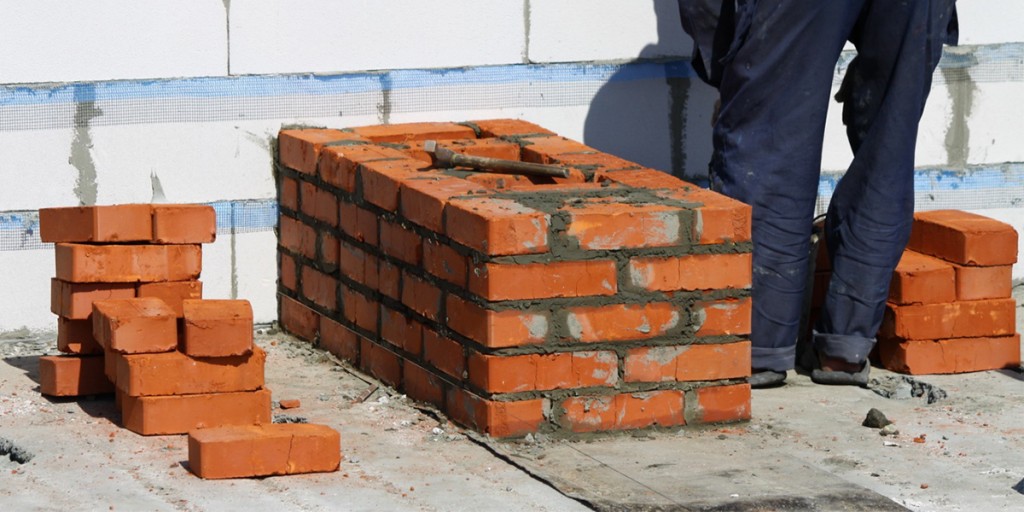

Как выложить дымоход из кирпича

Завершение — отделка

Внутреннюю поверхность дымохода для гладкости отделайте штукатуркой. Зачем? Дело в том, что чем более шероховат дымоход в нутрии, тем больше на его стенках будет садиться сажа. А она ухудшает тягу и в одно прекрасное время может запросто воспламениться, что совершенно небезопасно. Лишь саму штукатурку наносите верно.

Труба дымохода из кирпича

Многие бывалые печники также полагают, что кирпичный дымоход необходимо белить, и снаружи – эдак будет разом видать, где просачивается сквозь совсем неприметную щель копоть.

Дымоход из кирпича своими руками Подробно о том, как построить дымоход из кирпича своими руками. Схема и понятные чертежи дымохода, основные составные части и их назначения.

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. задача любого дымохода – это удалять из здания продукты сгорания топлива.

А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей.

Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: _pechi/

Кладем дымоход – кирпич за кирпичом

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм.

Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал.

Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа.

А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно.

Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: _block/

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см.

Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума.

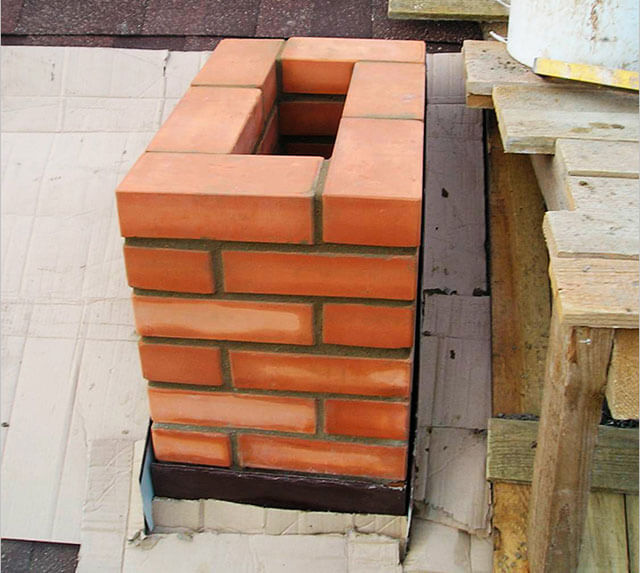

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео -video/

• Владимир
• Распечатать

Классический вариант

Это устройство выглядит как прямая труба. У него бывает прямоугольное сечение, а бывает квадратное. В сечение монтируется заслонка.

Для его постройки используют кирпич огнеупорный. Приготовьтесь к тому, что работа будет довольно сложной. Очень важно, чтобы поверхность была идеально ровной. А растворные швы сделайте как можно тоньше.

Раствор для кладки кирпичных дымоходов лучше всего использовать глиняный. Также для этого применяют готовые смеси из раствора. Прежде всего, строится труба. Она называется надсадная. Строить ее нужно прямо на печи. Здесь необходимо смонтировать задвижку.

Порядовка распушки

Труба расширяется за несколько рядов до перекрытия. Расширение это называется распушкой. Она служит защитой деревянным элементам конструкции от горячей поверхности трубы.

Размеры распушки составляют от двадцати до сорока пяти сантиметров. Чтобы было удобнее расширять кирпичную кладку, в нее можно произвести монтаж прутов, сделанных из металла. Можно использовать арматуру.

Труба по чердаку немного заужается. Затем, она идет до самой кровли. При этом ее размеры больше не меняются.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Дымоход из кирпича, осваиваем самостоятельно профессию печника

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С 0, а шамотный до 1000 С 0.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.

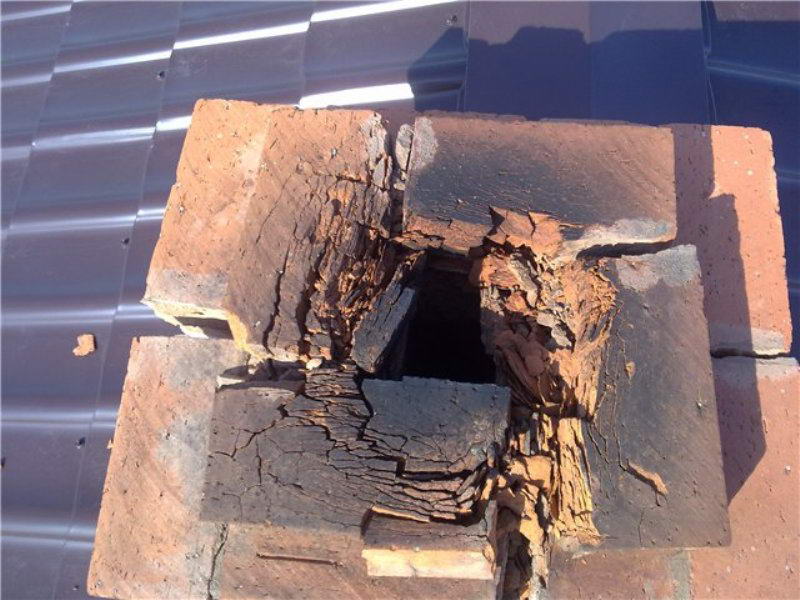

4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.

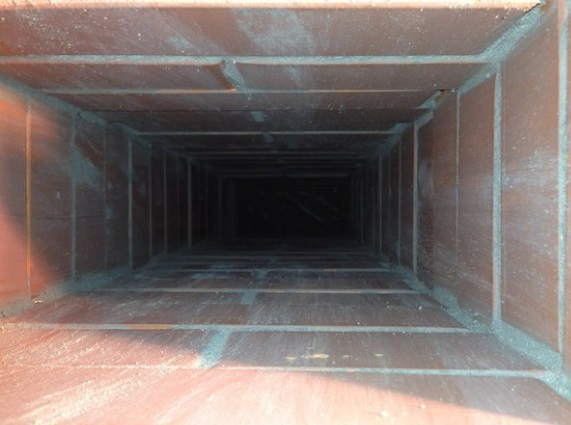

• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Каминный дымоход

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

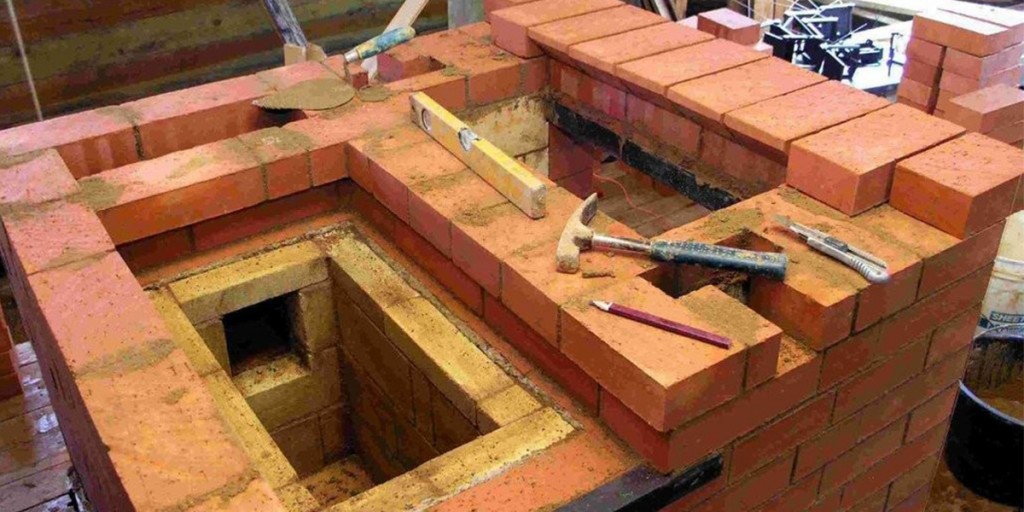

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Кирпичная труба – характеристика и процесс возведения

Если обратить внимание на частные дома, расположенные вокруг вас, в большинстве из них дымоход изготовлен из кирпича. Кроме того, они отлично зарекомендовали себя и для саун, а также для других построек, где для отопления используют печи, котлы и камины. Ниже мы расскажем, что представляет собой кирпичная труба для дымохода, как ее сделать, а также дадим полезные рекомендации профессионалов.

Но, перед этим необходимо напомнить, что получить максимальную отдачу от конструкции можно только при соблюдении определенных правил ее строительства. В противном случае дым начнет поступать в помещение, а не выходить из него.

Как сделать дымоход в бане своими руками: схема, устройство и прочее

Прошла та пора, когда печки в банях не оснащали дымоходами и люди мылись «по-чёрному». Печи модернизировались, появился дымоход, угарный газ больше не попадает в помещение, а сажа не осаждается на стенах.

Тем, у кого получилось возвести печку своими руками, строительство дымохода не покажется сложной задачей. Если соблюсти все правила и рекомендации, не упустить ни одной детали, то со строительством дымохода справиться по силам практически любому.

Как это сделать и из чего рассмотрим ниже.

Разновидности дымоходов

Металлический наружный дымоход в бане-бочке

Существует несколько критерий, по которым выделяют разновидности дымоходов:

• В первую очередь — это материал, из которого он изготовлен. Ранее часто использовали обожжённый кирпич для возведения дымохода. Но в последнее время всё чаще отдаётся предпочтение металлическим конструкциям.
• Дымоходы могут быть внутренними и наружными. Первые проходят сквозь всё помещение вверх, пересекают перекрытие, кровлю и выходят на улицу. Вторые выводятся через металлического дымохода

Рассмотрим все варианты и определим их достоинства и недостатки.

Из кирпича

Дымоход из кирпича

Из-за отсутствия достойных альтернатив раньше эту часть печки делали только из обожжённых кирпичей. Несмотря на то что этот элемент визуально кажется простым, технология его возведения весьма сложна. Как бы там ни было, но это всё же кирпичная кладка, которую не положить просто так. Это необходимо делать с использованием специальных схем, соблюдая все параметры.

Этот вариант изготовления дымохода относится к тем, которые проверило время. Такие конструкции прочные и долговечные. Помимо этого, явным достоинством такого вида является то, что кирпич отличный теплоизолятор и теплоаккумулятор. И ещё кирпич — пожаростойкий строительный материал. А для бани это очень важно!

Есть и существенный недостаток у такого вида дымохода. Помимо того, что он самый трудоёмкий в изготовлении, внутренняя поверхность кирпичей не гладкая, а с шероховатостями и углами.

Из-за них на стенках накапливается сажа, постепенно проход может засориться и тяга печи станет хуже. Если вовремя не почистить его, то в банное помещение может пойти дым. Хуже, если сажа загорится, когда начнёте топить печку.

От неё будут лететь искры и последствия могут быть печальными и опасными.

Из металла

Дымоход из металла

Процесс установки дымоходных труб из металла гораздо проще предыдущего.

Сэндвич-труба

Современную сендвич-конструкцию изготавливают с добавлением теплоизоляционного материала. Тем самым она стала более практичной, чем простые трубы из металла. Конечно, хранить тепло, как дымоход, сделанный из кирпича, она не может.

Ещё температурные перепады могут привести к образованию конденсата на стенах трубы. Последняя проблема решается толстым слоем утеплителя. Но в таком дымоходе внутренняя стенка сделана из металла. Она практически идеально гладкая, и в ней отсутствуют грани.

Таким образом, дым из трубы выходит почти без препятствий.

Альтернативы

Иногда дымоход делают из керамики. Но чтобы объединить преимущества вышеперечисленных вариантов, можно соорудить комбинированный дымоход: в кирпичную кладку вставить металлическую трубу.

Иногда на керамическую трубу надевают стальной кожух.

Выбор материала зависит от предпочтений, финансовых возможностей и навыков владельца.

Внешние

Американский архитектор придумал идею вывода дымоходной трубы на наружную стенку здания. Из-за того, что такой дымоход проще установить, он быстро завоевал популярность. Такую трубу не нужно поднимать от печи к потолку. Её нужно выводить через стенку наружу. Такая установка дымоходной трубы более безопасна, не нужно изолировать чердачное перекрытие. Через щели, которые появляются между крышей и трубой не будет просачиваться дождевая и талая вода.

Однако серьёзным недостатком такого монтажа дымохода является то, что он гораздо быстрее остывает, поэтому в металлических конструкциях появляется конденсат.

Внешний дымоход из металла

Чтобы это предотвратить, его необходимо хорошенько утеплить. Помимо этого, от наружного дымохода тепло в помещение не поступает, следовательно, расход топлива на обогрев значительно увеличивается.

Иногда для строительства внешней трубы используют и металлическую трубу, которую устанавливают по обычному принципу. Снаружи её обкладывают кирпичом. Это комбинированный вариант дымохода.

Внешний кирпичный дымоход

Внутренние

Дымоход из металла идёт от верхней части банной печки через всё помещение к потолку.

Схема внутреннего дымохода со всеми узлами

Он пересекает чердачное пространство и крышу и доходит до уровня конька кровли. Явным преимуществом такого вида трубы является то, что тепло не уходит на улицу, а исходит от трубы и остаётся в помещении.

Печка дольше держит тепло, и топливо используется экономичнее. Ещё одним несомненным достоинством данного вида дымохода является долговечность.

Конечно, это в том случае, если при его возведении были соблюдены все правила и нормы, а во время эксплуатации постоянно контролировались места соединений.

Недостаток — необходимо делать отверстия в потолке и кровле, чтобы вывести трубу наружу.

Выбор кирпича для строительства дымохода

камина

• Первый сорт — нормально обожженный кирпич. Это качественный, неплохо обожженный кирпич. Материал обладает следующими отличительными чертами: — ярко-красный либо соломенно-желтый цвет. — достаточная плотность глины. — гладкие, дефектов и сколов ребра и плавные поверхности без задиров. — если постучать по поверхности кирпича молоточком, он будет издавать звонкий, ровный звук.
• Второй сорт — кирпич характеризуется как недожженный, имеет следующие характеристики: — бледно оранжевый ненасыщенный оттенок. — невысокая морозоустойчивость, такая же невысокая плотность и теплоемкость. — повышенная пористость материала. — при простукивании специальным молоточком по массиву кирпич дает глухой неяркий звук. — на поверхностях кирпича подобного образца отмечаются мелкие дефекты, такие как задиры, сколы, а на гранях отмечаются выкрошенные зоны.
• Третий сорт — пережженный кирпич, материал, характеризующийся: — темным глубоким красным, а порой и кирпичным цветом. — низкой морозостойкостью. — плотной, но не пористой структурой массива. — повышенной теплопроводностью. — устойчивостью к сжатию, но высокой хрупкостью. Такой кирпич плохо выдерживает механическую нагрузку. — сколами на ребрах и выкрошенными участками. — звонким при простукивании звуком.

Изготовление потолочного расширения

Расширение в распушке выполняется постепенно:

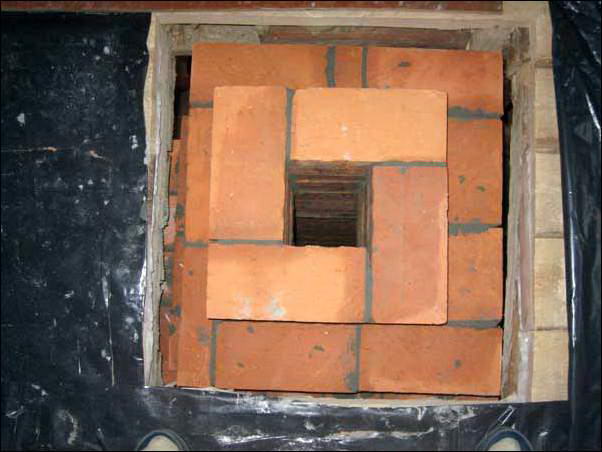

1. В 1-м ряду внутреннюю часть (вокруг отверстия) выкладывают кирпичом, подрезанным болгаркой до ширины 30 – 35 мм (бывалые печники просто рубят блоки молотком-кирочкой), а наружную – целыми блоками. Таким образом, кладка в этом месте расширится на 1/8 кирпича.
2. Во 2-м ряду кладку расширяют еще на четверть кирпича.
3. В 3-м ряду отверстие обрамляют обрезками (пластинами) ¾-ной ширины.
4. Следующий ряд – 4-й – выкладывают двумя рядами целых блоков.
5. Таким же способом выкладывают 5-й ряд, соблюдая при этом перевязку швов.
6. 6-й ряд – это уже начало стояка. Его выкладываем обычным способом – целым кирпичом в один ряд.

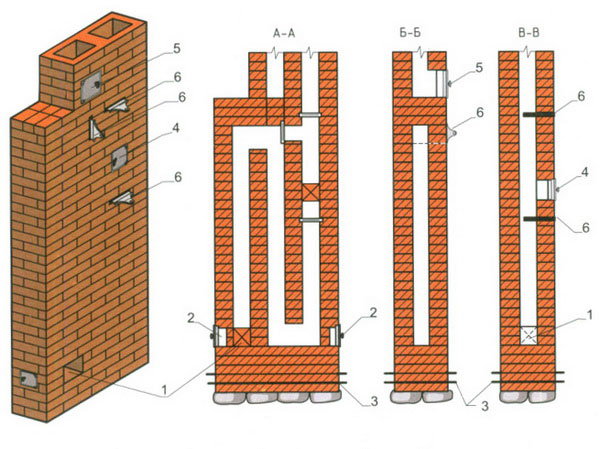

Схема дымохода печи

Напомним, что максимальное уширение распушки должно приходиться на перекрытие. Если ожидается, что дом даст осадку, широкую часть распушки продлевают вниз, а если оседать будет печь или дымоход – то вверх.

Распушку выполняют не только кирпичом, но и из ж/б монолита, или в виде ящика с песком (не самый удачный вариант, поскольку песок со временем просыпается). Обустройство «выдры»

Выдру, расположенную над кровлей, тоже можно сделать из бетона. При этом учитывают, что она должна выступать за очертания трубы на 100 мм. Если же принято решение набирать выдру кирпичом, то делается это так:

1. В 1-м ряду выполняют расширение кладки с двух сторон на четверть кирпича.
2. Во 2-м ряду кирпичи с двух сторон выдвигают на четверть, так чтобы получился навес.
3. В рядах с 3-го по 5-й эти боковые навесы нужно постепенно увеличивать.
4. В 6-м ряду подобные навесы нужно сделать по трем сторонам трубы.
5. В ряду №7 выполняется навес на 4-й стороне.
6. Ряд №8 полностью повторяет 7-й, только с перевязкой швов.
7. Следующий ряд – начало шейки трубы, выполняется обычным способом.

Вся кирпичная кладка дымохода из кирпича, возводимая над кровлей, строится с применением известкового или цементного раствора.

Если в доме имеется котел отопления, то обязательно должен быть и дымоход. Коаксиальный дымоход для газового котла – лучший вариант для отвода дыма.

Конструктивные особенности сэндвич дымохода рассмотрим в этом материале.

Рекомендации по технике безопасности

Опорная площадка и переходник в виде тройника.

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

Советы:

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в деревянном доме на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

Порядок возведения

Лучше всего предусматривать печку с дымоходной трубой из кирпича на начальном этапе строительства, иначе возникнет проблема с проделкой отверстия в кровле, перекрытии, в дополнительном фундаменте. Под кирпичную печь заливают фундамент.

Если вы выкладываете печь в бане, то канала размером 250 на 120 будет достаточно. Для кладки можно приобрести укороченные кирпичи или обрезать их болгаркой.

Старайтесь делать не большую толщину шва. Чем больше шов, тем больше вероятность его расширения под температурой, а значит возрастает возможность трещин.

Для металлической печи можно установить дымоход из сборных сендвич труб и обложить их кирпичом, это обеспечит красивый внешний вид.

Для начала подготовьте инструменты. Вам понадобятся:

• Кельма каменщика (для нанесения раствора);
• Кирка или молоток (для раскалывания кирпича);
• Болгарка с алмазным кругом;
• Уровень;
• Отвес;
• Правило.

1. Выбрав нужную схему кладки подготовьте инструменты и раствор. Измерьте высоту от дымовой задвижки до распушки.
2. Начинайте кладку от печи, как выложите первый ряд, проверяйте уровнем наклон. Для начала, можно разложить кирпичную кладку без раствора, чтобы понимать объем работы и размеры.
3. На выложенный первый ряды кирпича, можно натянуть маяки вертикально к потолку, для удобства дальнейшей кладки.

1. Продолжайте кладку до распушки. Нужно подсчитать количество рядом кирпича. Как говорилось ранее, распушка имеет увеличенную толщину. Расширение нужно выкладывать на ¼ толщину кирпича в каждом ряду., при этом распушка должна плотно прижиматься к балкам перекрытия.

Вот одна из схем кладки распушки.

1. От надежности примыкания распушки к бокам перекрытия зависит устойчивость схемы. Под воздействием ветра труба может двигаться. Движение нарушит герметичность на крыше и кровли, что приведет к протечкам.
2. Точно так же, переходите от распушки к стволу дымохода и выводите его к крыше.
3. Кладка выдры схожа с устройством распушки, но сложнее, так как крыша имеет угол наклона и увеличение диаметра будет происходить планомерно. Схема выкладки выдры.

1. Оголовок выкладывается на четверть кирпича. Его можно положить в несколько рядов или в один, в зависимости от внешнего вида кирпичной трубы на крыше. В последний ряд кирпичной кладки, можно вмонтировать сетку из металла. Если дымоход долго не использовать, то птицы могут вить в нем гнезда.
2. Защитный колпак закрепляется дюбелями.

Покраска

Покраска является окончательной операцией. Она необходима по следующим причинам: ­

• Изделие приобретает элемент завершенности. ­
• Металл получает защиту от влияния внешней среды. ­
• После покрытия поверхность становится гладкая. Она легче вытирается по окончании использования мангала.

При выборе красок, отдается предпочтение жаростойким и термостойким видам: ­

• CERTA (Церта). Это жаростойкая краска, которая способна выдержать температуру до 900 градусов. ­
• Rust-oleum. Термостойкая эмаль. Имеет расцветки: белую, серую, черную и матовую. Максимально выдерживаемая температура – 1093 градуса. ­
• КО-8101. Такая термостойкая краска может нагреваться до 650 градусов. Существует 12 расцветок. ­
• КО-8111. Может нагреваться до 600 градусов.
