Надежность и соответствие правилам установки лестницы – залог безопасности

Двери противопожарные EI

• Противопожарная дверь представляет собой дверь, которая по своим конструкционным особенностям способна препятствовать распространению огня в помещение на протяжении определенного времени.
• Металлические противопожарные двери могут сдерживать огонь в течение конкретного временного интервала, значение которого нормируется требованиями специальных санитарных норм и правил.
• Есть противопожарные металлические двери, которые противостоят огню 30 минут (EI 30),
• есть такие, которые могут защитить помещение и на протяжении часа (EI 60),
• и даже полутора (EI 90).

Типы эвакуационных выходов и путей

К эвакуационным выходам из зданий и сооружений относятся выходы, которые ведут:

1. С первого этажа наружу:
• непосредственно;
• через вестибюль, коридор или лестничную клетку.
2. Со второго этажа и выше наружу:
• на лестничную клетку или лестницу 3-ого типа непосредственно, через коридор или холл;
• на специально оборудованный участок кровли.
3. В соседнее помещение на том же этаже в выходами из пункта 1 или 2 (кроме зданий производственного или складского назначения).
4. Из подвальных и цокольных помещений напрямую или через лестницу с огороженным тамбуром.

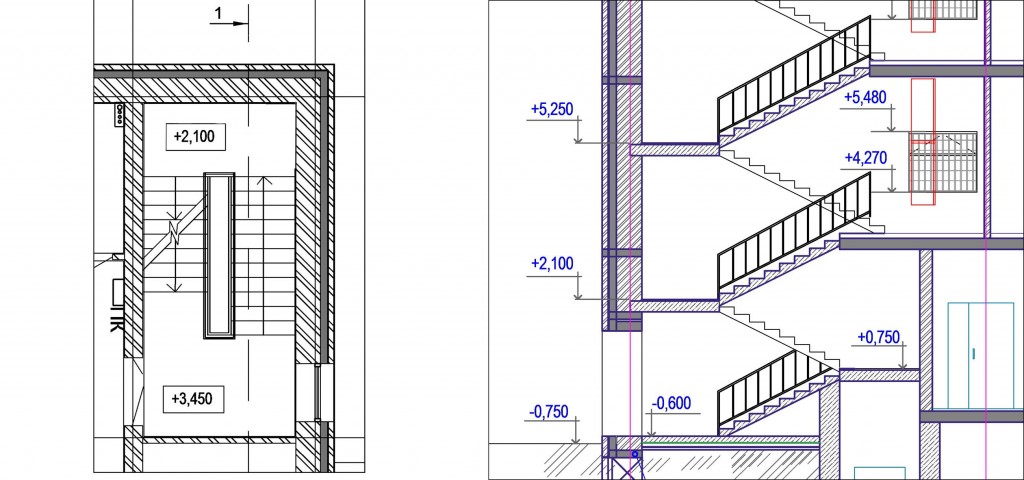

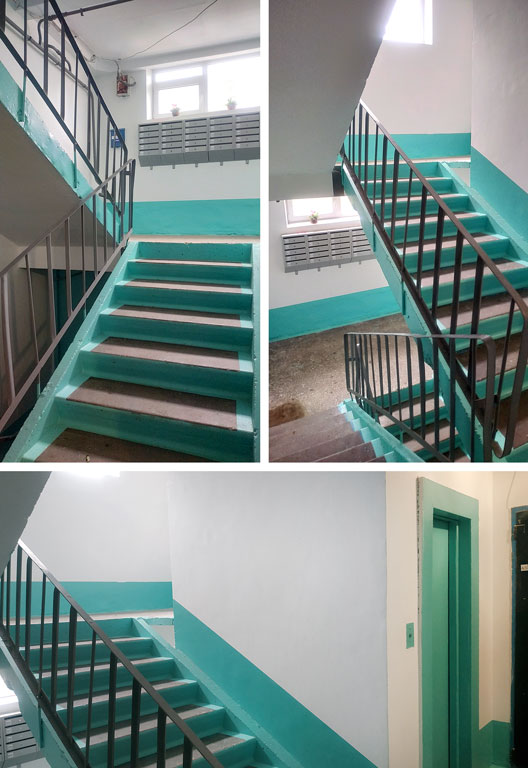

Лестница 3-ого типа в жилом доме

Для пожароопасных производств категорий А и Б разрешена эвакуация через смежные помещения, если они обеспечены эвакуационными выходами.

Требования, предъявляемые к пожарным лестницам

Правила проектировки лестниц, включая эвакуационные, регулируются стандартами ГОСТ и СНиП.    Согласно документации, к эвакуационным путям любых зданий предъявляются описанные ниже требования:

• отношение высоты пролета к его длине должно составлять 1:2;
• количество ступеней на одномаршевой лестнице должно лежать в пределе 3–18, в двумаршевых пролетах их число не должно превышать 16 на один марш;
• оптимальная ширина поступи должна составлять 25–29 см;
• высота каждой ступени составляет 21– 22 см;
• минимальная ширина внутренних эвакуационных проходов должна быть не меньше 1 м, для внешних – не меньше 70 см;
• ширина площадки между лестничными маршами должна равняться ширине лестницы;
• для защиты от пламени и задымления доступ к эвакуационной лестнице должен осуществляться через балкон или другое свободное помещение.

Эвакуационные ходы проектируются с учетом максимальной расчетной плотности людей в помещениях.

При изготовлении пожарных лестниц запрещено использовать дерево и синтетические материалы, выделяющие токсичные вещества при горении. Чаще всего для эвакуационных конструкций используют металлы, покрываемые огнеупорной краской. Внутренние лестницы изготавливают из бетона и закаленного кирпича.

Возле эвакуационных путей не допускается прокладка трубопроводов и открытых электрических кабелей. Кроме того, нормативные документы запрещают монтаж подъемных конструкций вблизи пожарных лестниц. Стены, прилегающие к эвакуационным путям, обязательно армируются.

Проектировка и монтаж пожарных лестниц осуществляется под тщательным надзором контролирующих органов. При несоблюдении требований, прописанных в нормативной документации, здание не допускается к введению в эксплуатацию.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее  ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

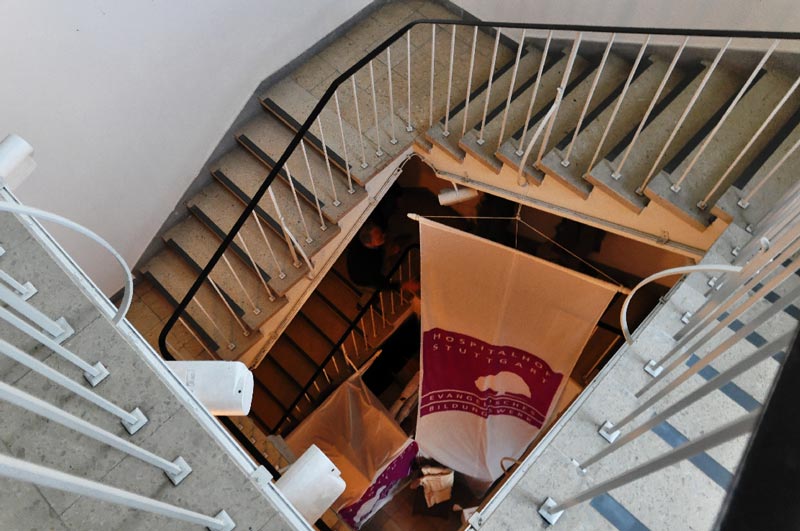

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

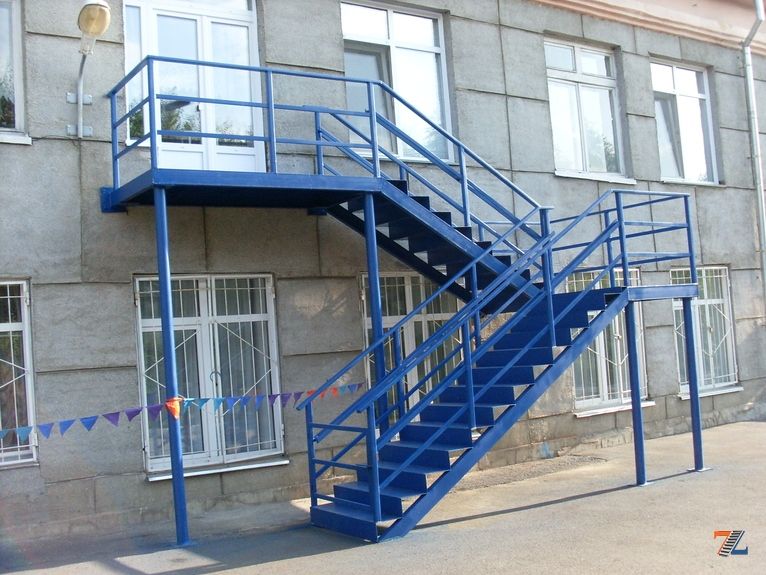

Правильно сделанная аварийная лестница

Как работает калькулятор лестницы онлайн

Если представить это в виде формулы, то получится 2h b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

• «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
• «формула безопасности»: b h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

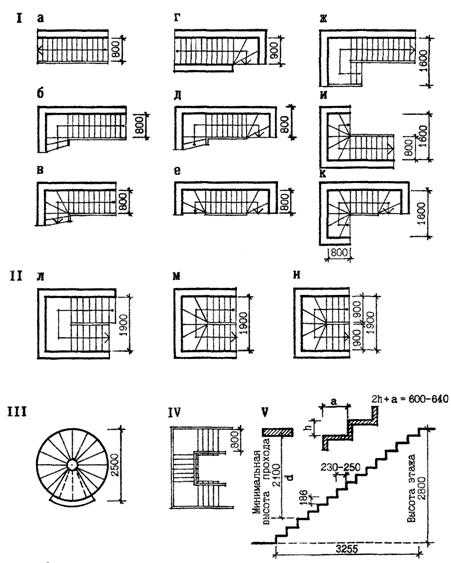

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Лестница – это важный, практичный элемент, позволяющий свободно передвигаться между уровнями здания. От уклона, высоты, длины лестницы и параметров ступеней зависит комфорт идущего. Неправильно сконструированные лестницы могут привести к тяжелым травмам и ушибам. Поэтому, моделирование лестниц должно включать начальный этап проведения точнейших вычислений. Как рассчитать параметры лестницы самостоятельно – читайте в статье.

Калькулятор – это программа, позволяющая самому вычислить наиболее важные величины для проектирования комфортной и безопасной лестницы.

Предлагаем ознакомиться Как варить тыкву и сколько времени — правильный способ простыми словами

Пользоваться калькулятором онлайн достаточно просто: для произведения точных расчетов, необходимо выбрать нужный вид лестницы (прямая, П-образная, Г-образная и т.д.) и ввести исходные характеристики помещения.

Для расчета понадобится указать следующие обязательные параметры:

• Высоту и длину проема;
• Количество ступеней;
• Желаемую конфигурацию ступеней (ширину проступи, размер нависания, высоту подступенка).

Кроме того, в зависимости от выбранного типа лестницы, может понадобиться ввести и дополнительные данные. Например, для винтовой лестницы придется обозначить угол поворота, внешний и внутренний диаметр лестницы, а для конструкции с поворотом на 180 градусов – ширину лестницы, общее и количество нижних ступеней.

Как накажут, если не соблюдать требования

За нарушения могут наказать и собственника здания, и арендатора. В одном регионе произошел пожар в нежилых зданиях, где трудились и проживали мигранты — работники обувной фабрики. В результате пожара погибло 10 человек. Проверка показала, что в цехах нет автоматических установок пожаротушения, уклон лестницы на пути эвакуации более 1:1, ширина ее проступи — менее 25 см. Прокуроры запретили собственнику зданий эксплуатировать их. Собственник установил систему пожаротушения, но не переделал лестницу. Поэтому судьи продлили запрет на работу предприятия в соответствии с частью 1 статьи 1065 ГК (определение Новосибирского областного суда от  № 33–3017/2019). На владельца зданий, учредителя и директора компании-арендатора также возбудили уголовное дело по статьям 109 и 216 УК.

Требования к ограждениям по ГОСТ 83

Данный стандарт устанавливает нормативы обустройства лестничных ограждений для маршей, оборудованных более чем тремя ступенями. Он распространяется на балконные лестницы и ограждения крыш.

При установке железных ограждений данного типа следует придерживаться правил:

• Стойкость ограждения к нагрузкам должна составлять не менее 40 кгс при приложении усилий в любом направлении;
• Прогиб используемого металлопроката при указанной нагрузке не должен превышать 50 мм;
• Наружные опоры изделия обрабатываются специальными составами, исключающими возможность скольжения;
• При организации парных ограждений лестниц, пролет между правой и левой тетивой не должен быть менее 400 мм и более 800 мм;
• Проступок рекомендуется выполнять в пределах 300-340 мм;
• Пролет от площадки, с которой выполняется подъем, до крайней ступени предусматривается до 0,4 м;
• При организации вертикальных лестниц высотой более 5 м, необходимо устраивать полукруглое заднее ограждение или предусмотреть крепление троса, для присоединения страховочного пояса;
• Расстояние между дугами полукруглого ограждения возможно до 800 мм. Для усиления данной конструкции требуется использование трех вертикальных связей. Расстояние от крайней точки дуги до внутренней поверхности марша варьируется от 700 до 800 мм;
• Обслуживание стальных ограждений производится один раз в год. При испытаниях под нагрузкой, жесткость конструкции должна быть выше норматива на 20%.

Варианты исполнения поверхности ступеней.

Соответствие ограждений и лестниц СНИП и ГОСТ позволяет добиться безопасной инфраструктуры в жилых и производственных помещениях.

Уклон

Наиболее приемлемым считается уклон марша в пожарной лестнице равный 45 градусам. При проектировании лестниц инженеры используют формулу наклона, учитывающую высоту лестничного пролета и его длину. При этом стандарты пожарной безопасности настаивают на соблюдении следующего соотношения:

• Уклон на основных эвакуационных путях должен быть равен 1:1;
• Уклон маршей лестничных пролётов не более 1:2;
• Вспомогательные пожарные лестницы в том числе для прохода пожарных расчетов могут иметь уклон 2:1.

Кроме требований к углу уклона марша, государственные стандарты для основных эвакуационных выходов определяют, что все ступени маршей всех типов пожарно-спасательных лестниц должны быть одинаковыми по высоте. Размер подступенка 22 см, ширина проступи 25 см. Высота расположения поручней ограждения не должна быть менее 90 см.

При проектировании и изготовлении лестниц, предназначенных для эвакуации при пожарах или аварийных ситуациях недопустимо отступать от требований, установленных государством.

При нарушении стандартов, к примеру, неверно выбранный угол наклона конструкции или неодинаковая высота ступеней могут возникнуть опасные ситуации.

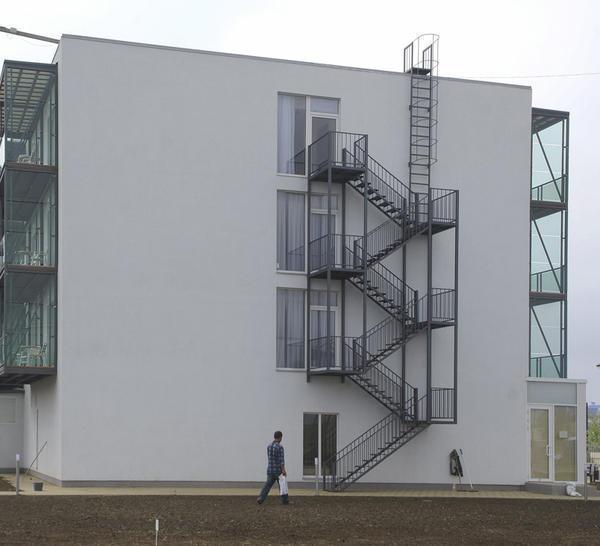

Пожарная лестница наружная требования снип ппб — Строим лестницу в частном доме

Не секрет, что все здания и сооружения должны быть оснащены запасными путями выхода для экстренной эвакуации людей из строения. При пожаре, взрыве и другой экстренной ситуации спасением может стать наружная пожарная лестница.

Требования к ее конструкции и условиям содержания строго регламентированы действующим законодательством. Например, лестничные пролеты и площадки должны быть сделаны с учетом возможного контакта их материалов с высокими температурами и открытым огнем.

Игнорирование при их строительстве принятых норм может обернуться большим числом жертв при возникновении аварийной ситуации. Говорим об этом подробнее.

Разновидности наружных пожарных лестниц

Итак, государственные стандарты, в частности, ГОСТ Р 53254-2009 регламентируют основные требования к лестницам. Кроме того, обязательны при устройстве наружной пожарной лестницы требования СНиП 21-01-97 (пункт 6).

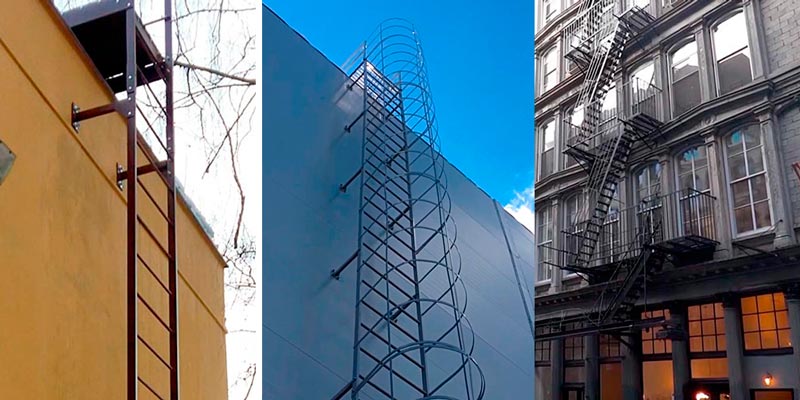

Различают следующие типы наружных пожарных лестничных конструкций:

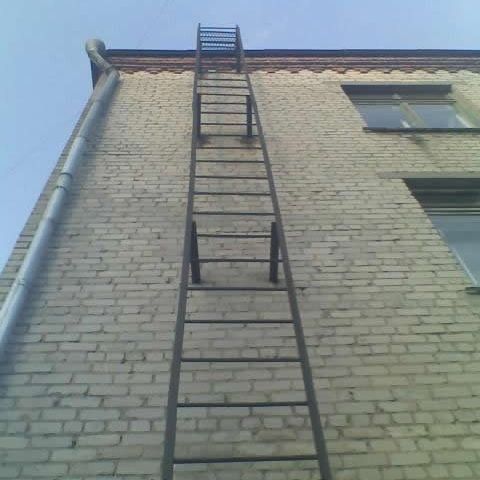

Вертикальные лестницы создают путем соединения ступенями 2-х вертикально закрепленных балок. Такой вид лестниц используют при необходимости подъема человека на высоту до 20 м.

Разновидностью вертикальных конструкций выступают винтовые лестницы. Ступенчатые фрагменты в них сформированы в виде клиньев, смыкающихся узкой стороной с вертикальной опорой (столбом). Однако эти лестницы обладают ограниченной функциональностью, их нельзя использовать для массовой эвакуации.

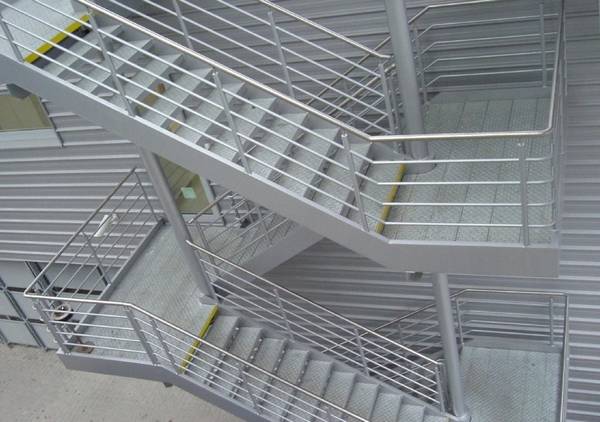

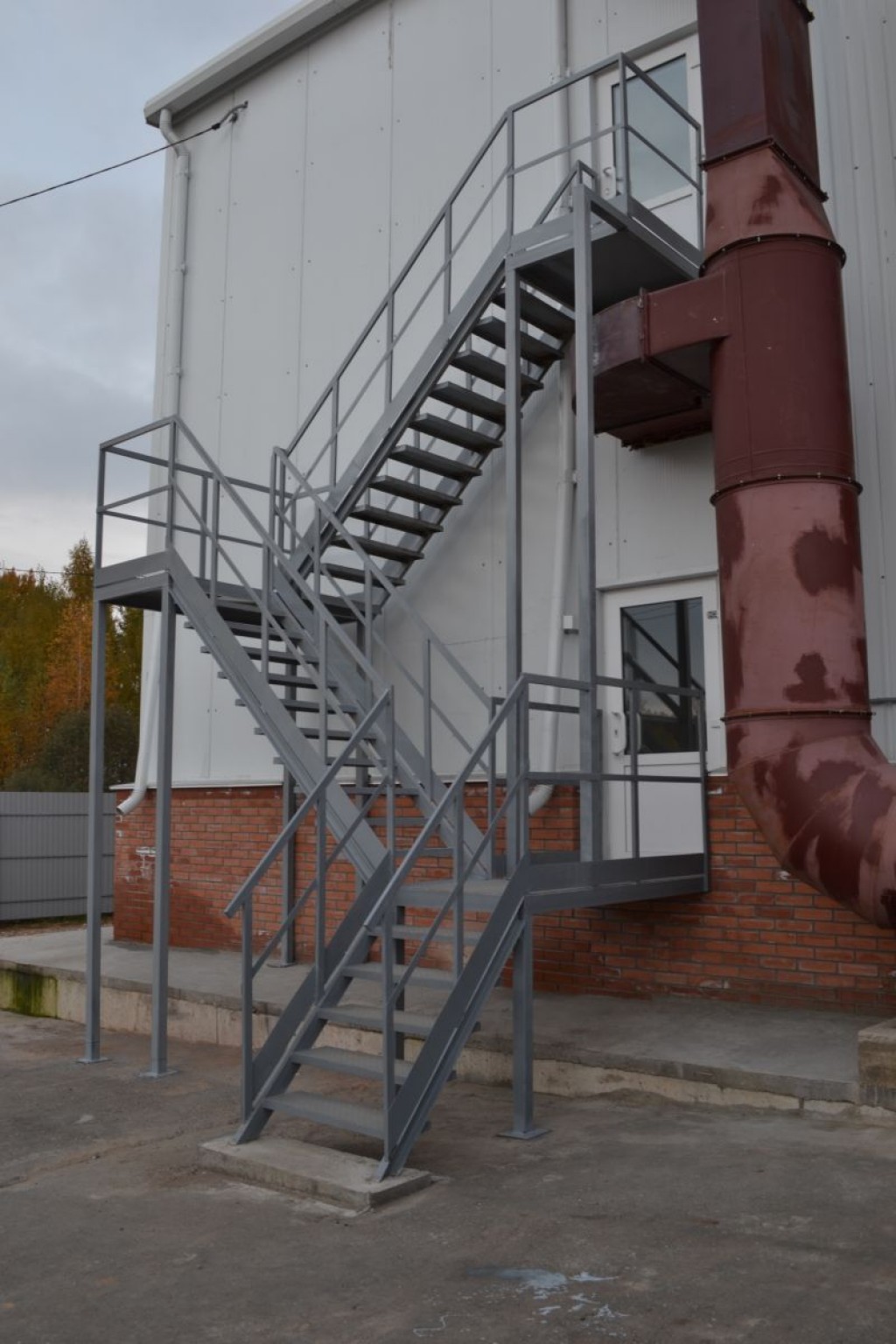

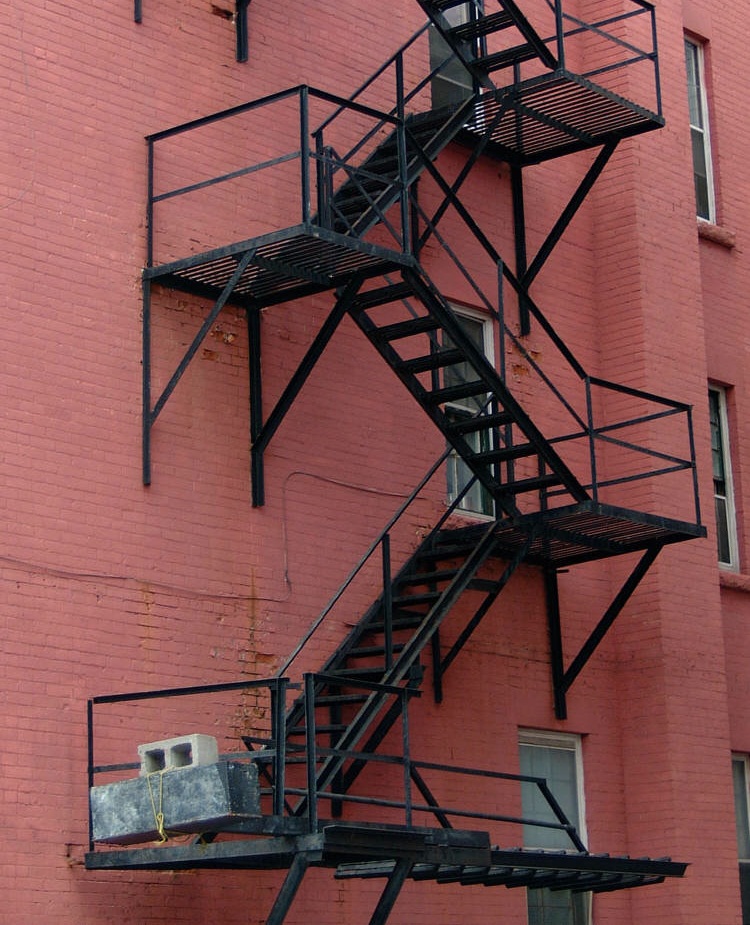

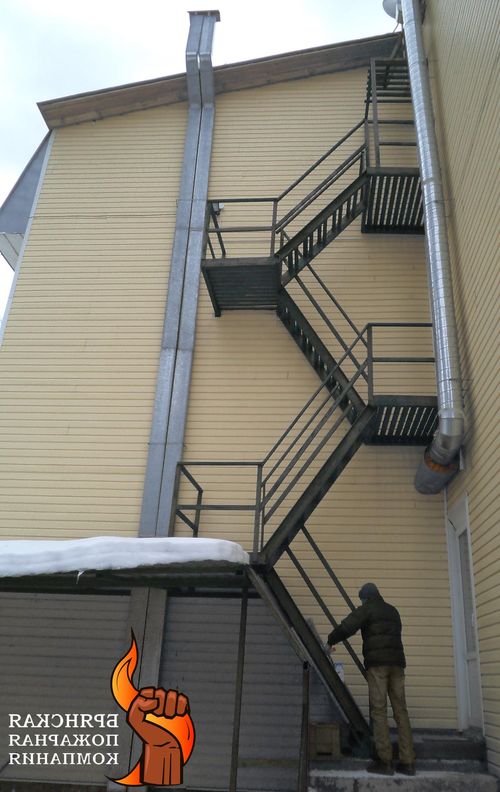

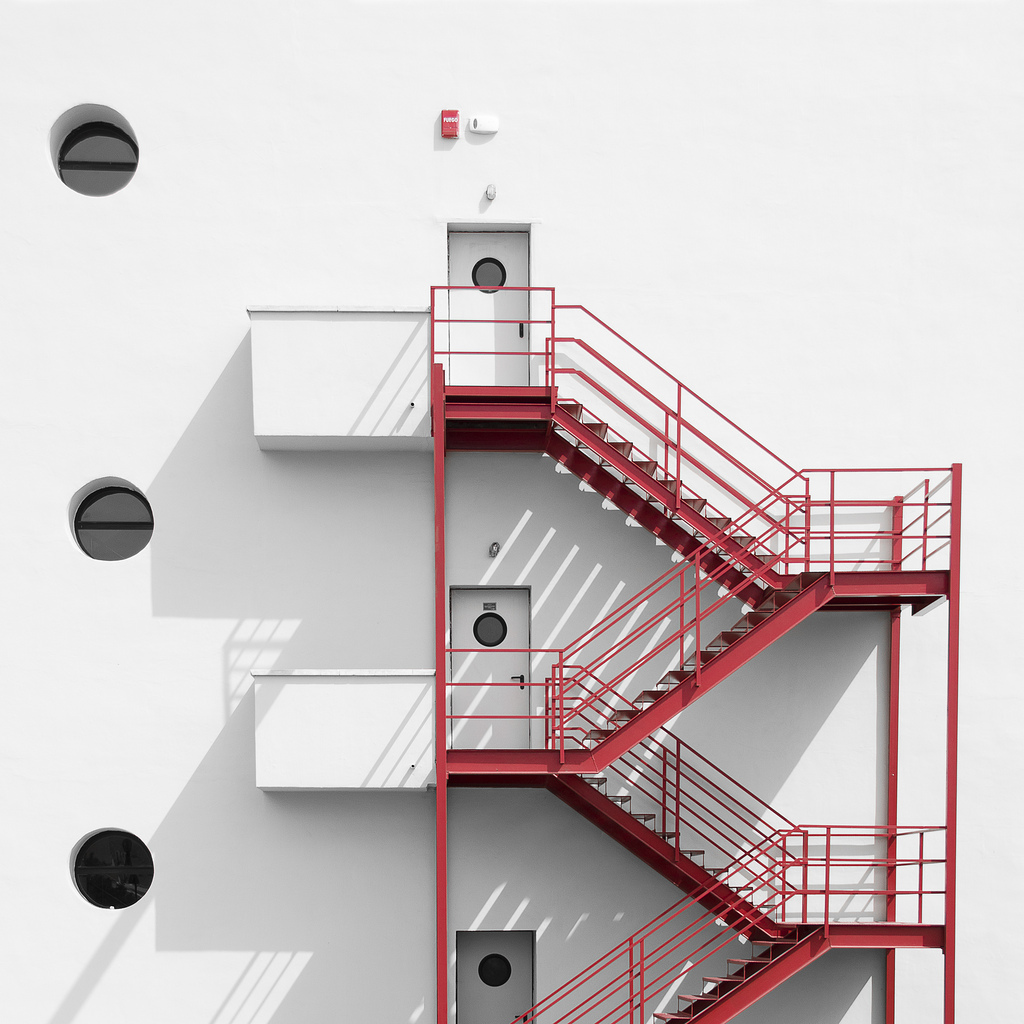

Более безопасными и удобными считаются маршевые пожарные лестницы, требования к которым предполагают наличие маршей и площадок между ними. Марши представляют собой две параллельные опоры под углом, скрепляемые ступенями. Площадки при них формируют в горизонтальном положении и обязательно оснащают поручнями.

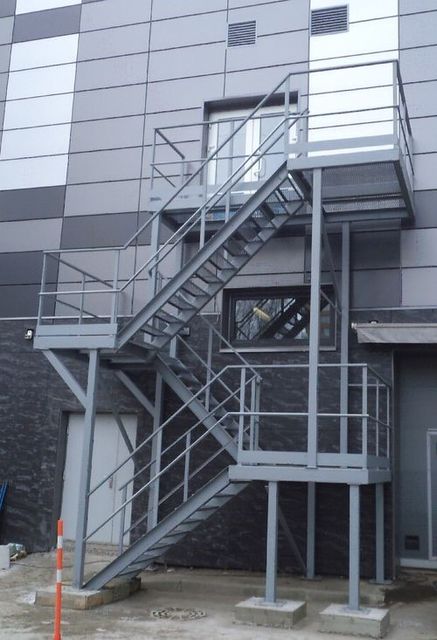

В жилых зданиях маршевые лестницы располагают снаружи. В стандартном варианте конструкция предусматривает создание 1 или 2-х маршей.

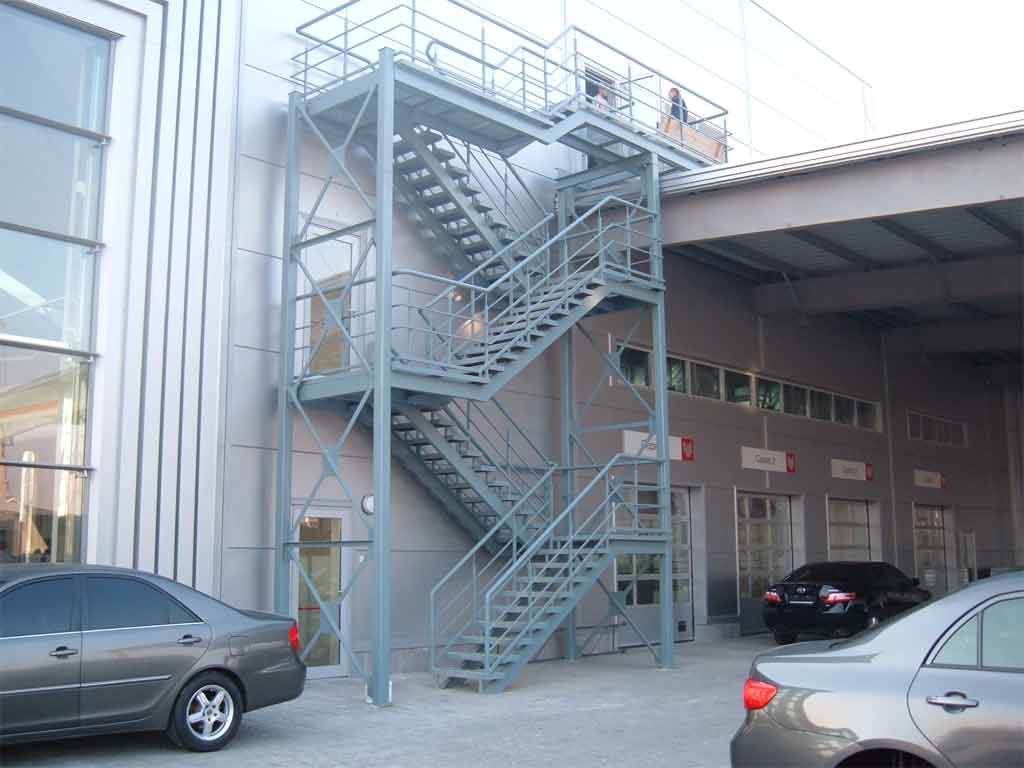

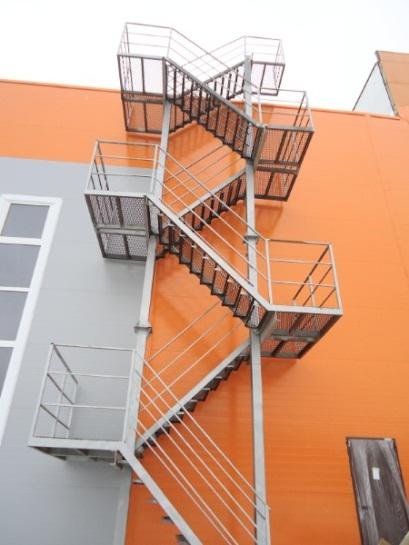

Для промышленных объектов требования к лестницам на производстве предусматривают создание трёхмаршевых лестничных конструкций. Иногда число маршей увеличивают до 4 – 5. Необходимость добавления дополнительных элементов обусловлена наличием большого количества этажей в здании и смотровых площадок.

Конструкционные требования

Что касается непосредственного устройства лестниц, то марши лестничных конструкций должны быть сделаны с учетом следующих норм:

• угол наклона маршевого элемента зависит от типа здания, его высоты и условий использования (в эвакуационных лестницах значение угла наклона не может быть более 45 градусов);
• ширина лестницы регулируется расстоянием двух оградительных блоков.

В зависимости от назначения здания может быть сооружена и нестандартная пожарная лестница наружная. Требования СНиП и ППБ к конструкциям лестниц таковы:

• поперечная ступенька в длину должна быть от 900 мм, по ширине – минимум 300 мм, высота ограждения – более 1200 мм;
• лестницы, которыми оборудованы детские учреждения, организации здравоохранения, дома престарелых, предприятия по обслуживанию инвалидов должны иметь марши с минимальной шириной 1350 мм;
• для высотных сооружений, в которых со 2-го этажа предполагается регулярное пребывание большого скопления людей (от 200 человек), марши должны обладать шириной не меньше 1200 мм;
• для сооружений, оборудованных одиночными рабочими местами, требования к лестницам и площадкам обслуживания нестандартны: ширина маршей может быть от 700 до 900 мм;
• ширина межэтажных площадок должна соответствовать размерам маршей, но в длину – от 1 метра.

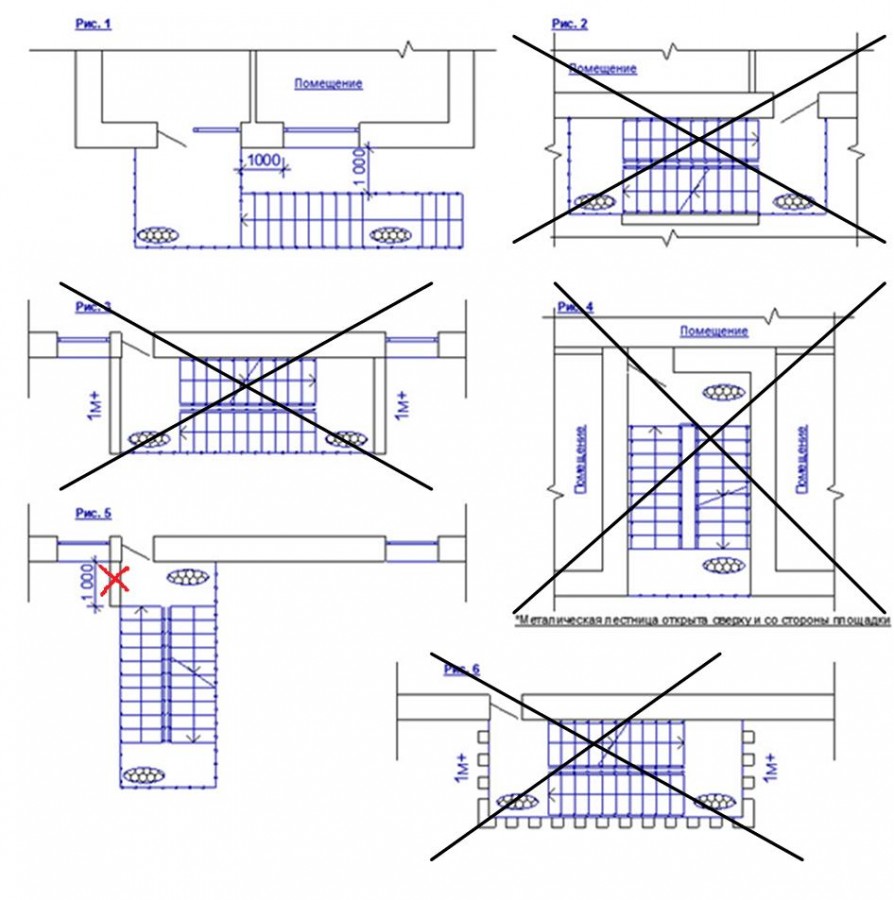

Основное условие при установке дверей в проем перед лестницей – отсутствие эффекта сужения прохода на площадке и ширины лестничного марша.

Ступенчатые элементы должны иметь решетчатую основу для предотвращения налипания на них снега или грязи.

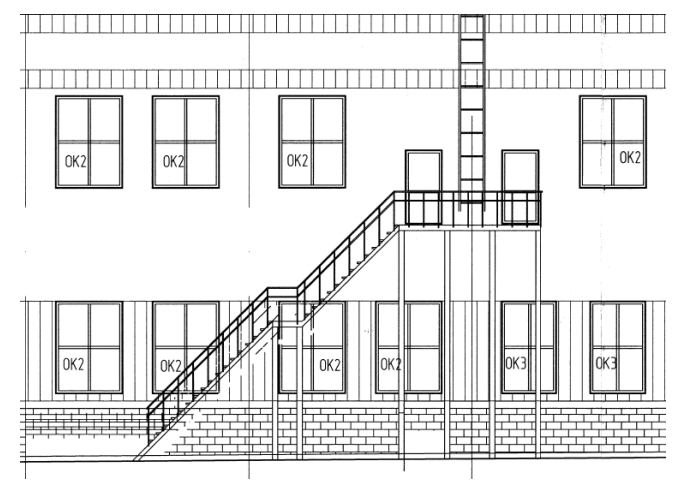

Здания высотой более 10 м необходимо оснащать лестничными конструкциями с выходом на крышу. Требования к пожарным лестницам на кровлю установлены СНиП 21-01-2007 в пункте 8.3.

Для вертикальных лестниц общей высотой более 6 м должно быть предусмотрено круговое ограждение, чтобы предотвратить падение людей.

Выход на крышу оборудуют специальной площадкой с перилами высотой от 1 метра, расположенными по ее периметру.

Площадка должна находиться на одном уровне с крышей. Однако допустимо небольшое завышение относительно кровли.

Конструкция должна учитывать возможное движение по этой лестнице больших потоков людей. Расчетное значение нагрузки на каждую ступень лестницы равно 190 кгс. А поручни должны выдерживать боковое давление в 60 кгс.

Материалы для изготовления лестниц

В качестве основного материала требования к приставным лестницам и другим видам лестничных конструкций предлагают использовать металл. Идеальным решением будет нержавеющая сталь.

Если лестница сделана из черного металла, то каждая деталь и участок ступеней, площадок, ограждений должны быть зачищены, прогрунтованы и обработаны антикоррозионным составом. Длина приставной лестницы не может превышать 5 м.

Сварочные швы обрабатывают так, чтобы не оставалось:

• острых углов;
• металлических заусенцев;
• травмоопасных выступов.

Также требования к эвакуационным лестницам касаются крепления наружных элементов: крепежные материалы должны выдерживать повышенные нагрузки. Перед вводом конструкции в эксплуатацию все ее элементы нужно проверить на отсутствие разрывов и трещин. При обнаружении недостатков их нужно немедленно устранить.

Лестничные блоки прикрепляют к балкам или вмуровывают в стены. Такая мера призвана обеспечить износостойкость лестницы, повысить ее прочность и жесткость.

Наружные лестницы в процессе эксплуатации здания необходимо регулярно очищать от налипания снега и грязи и проводить обработку их поверхностей спецсредствами.
