(+49 фото) Лестницы на второй этаж деревянные своими руками

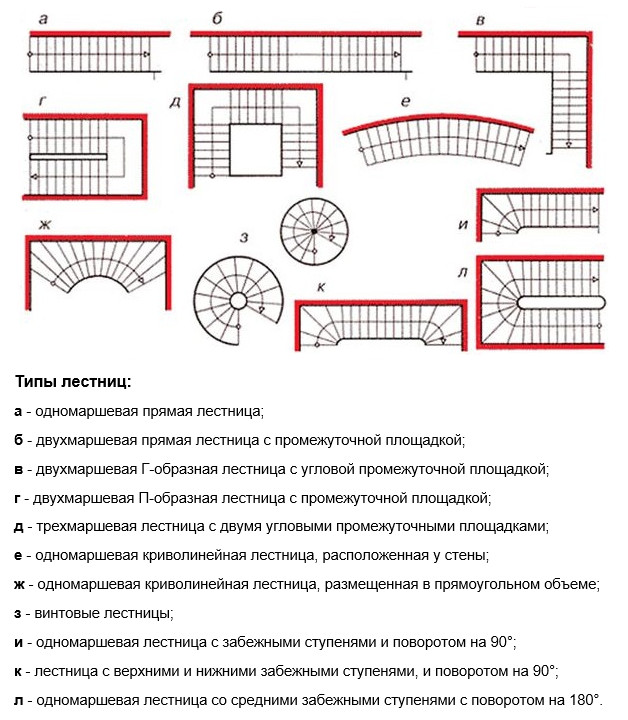

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные. Самые компактные межэтажные лестницы
• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким. Лестницы на больцах — очень интересно выглядят
• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

• запроектировать все составляющие элементы конструкции;
• учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
• рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину. Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

• прямой или закругленной;
• простой или декоративной;
• тяжелой или легкой.

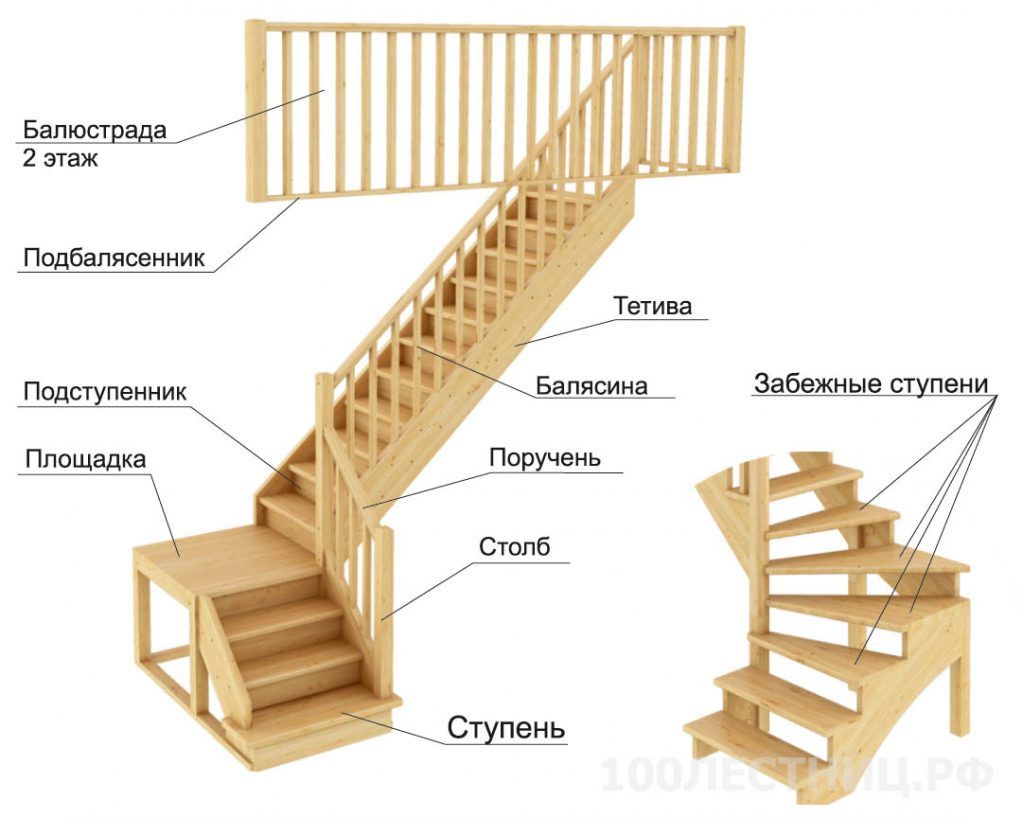

Выделяют следующие популярные виды конструкций деревянных лестниц:

• на косоурах – самый распространенный вариант. Главная балка представляет собой гребенку, на которую сверху опираются ступени. Чаще всего используется схема с 2 косоурами, но существуют также варианты с 1 и 3 несущими элементами.

• на тетиве – балки располагаются по бокам от ступеней. Такая схема визуально немного утяжеляет всю композицию, что довольно приятно для восприятия “на глаз”, но в изготовлении нисколько не сложнее предыдущего варианта.

• на больцах – здесь в качестве несущего элемента выступает металлическое ограждение. Такие конструкции идеально вписываются в современные интерьеры.

• на центральном столбе – такая система применяется для винтовых лестниц.

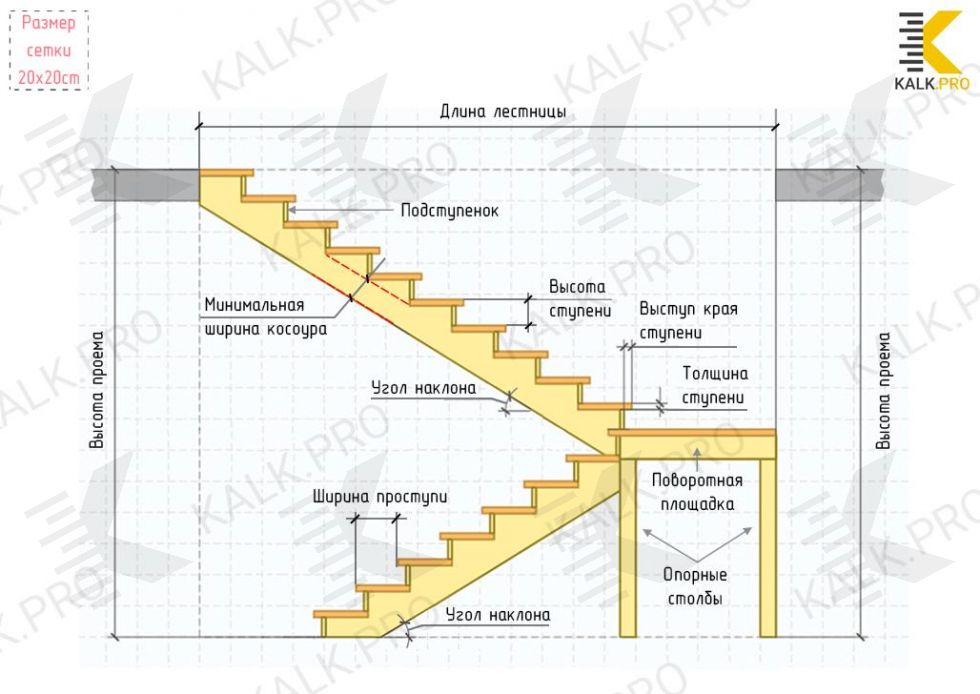

Расчет основных размеров лестницы с поворотными ступенями гр

Расчет основных размеров лестницы с поворотными ступенями 90 гр.

Расчет лестниц с поворотными ступенями на 90°.

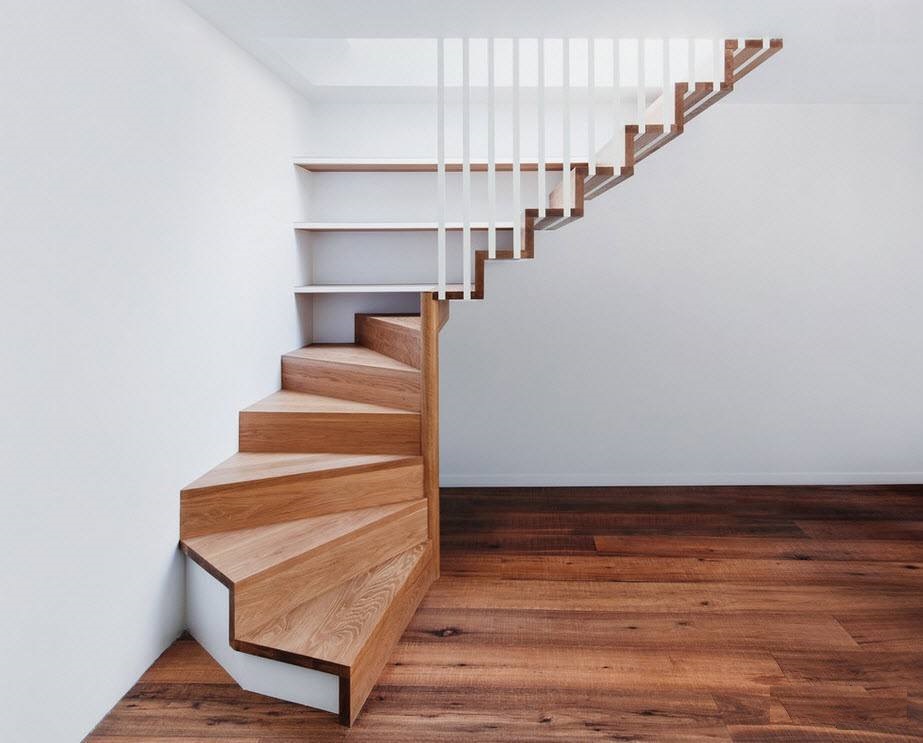

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.

Длина шага человека составляет от 60 до 66 см, в среднем – 63 лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.

Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 глубины можно компенсировать выступом ступени должна быть до 20-25 см.

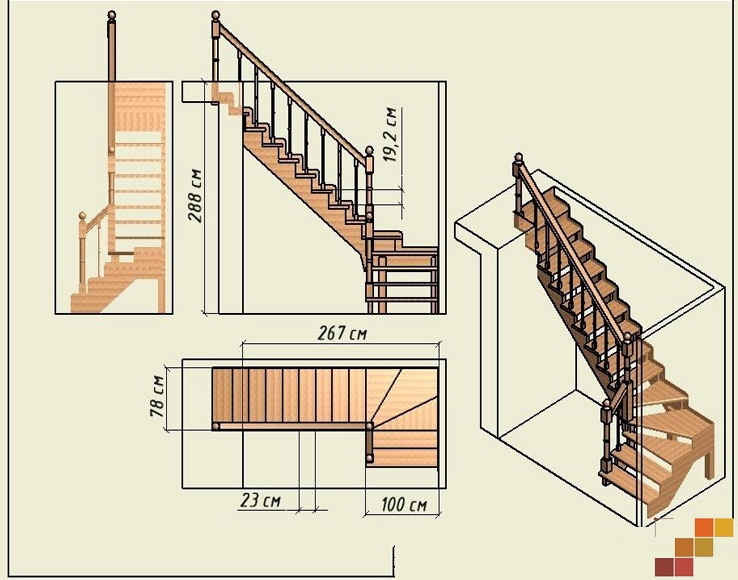

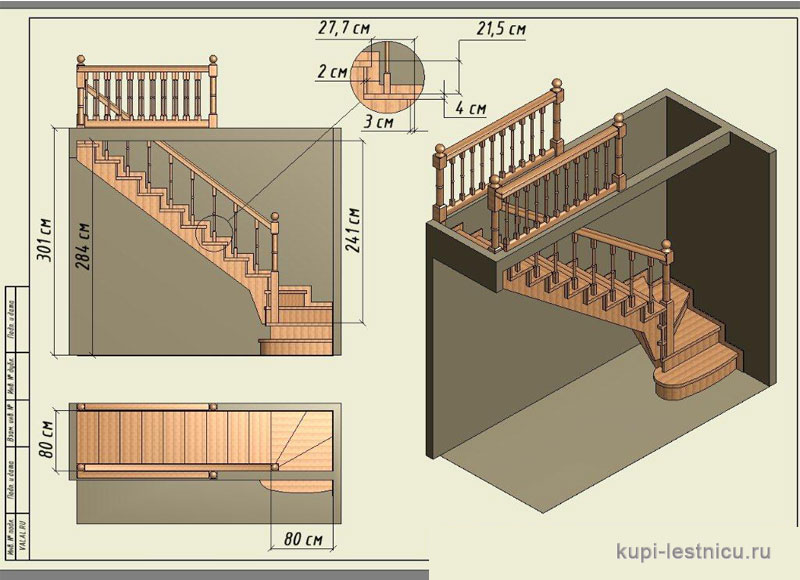

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Не проще ли рассчитать лестницу онлайн?

С помощью формул можно получить наиболее точный результат, однако далеко не все любят математику, кому-то она не дается, из-за чего могут возникнуть сложности с вычислениями. Поэтому намного проще для тех, кто затеял строительство, не имея собственного опыта, воспользоваться готовыми шаблонами, которых предостаточно в интернете. Для типовых решений это действительно очень удобно [тут будет код плагина калькулятора]. Прямой, а в некоторых случаях и спиральный марш будет рассчитан, исходя из таких параметров, как расстояние до перекрытия и размеры проема. Однако, вполне возможно, вы хотите более широкие ступени, или более высокие, а может вас не устроит стандартная крутизна лестницы.

Комфортный наклон пролета – 30°, такие марши делаются для соединений террас в саду или при входе в дом, внутри удобнее уклоны в 40°, наибольшая допустимая крутизна – 45°, уместна в подвале и для подъема на чердак.

Иногда нелишне знать несколько формул, которые основаны на все тех же значениях, которые были перечислены ранее. Например, вы знаете высоту первого этажа H, на котором, собственно, и будет располагаться лестница, ведущая наверх. Исходя из этого параметра, можно вычислить количество ступенек n, зная наиболее комфортную их высоту h. Для этого нужно лишь воспользоваться формулой n = H/h. Впрочем, существует и готовая таблица, в которой не сложно найти наиболее удовлетворяющее вашим желаниям соотношение.

Высота и ширина ступеней при различном количестве ступеней и разном уклоне

Помимо прочего, правильно рассчитать лестницу онлайн нужно уметь для определения крутизны пролета. Но есть отдельные типы маршей, которые рассчитать довольно сложно. Например, вариант со ступенями «гусиный шаг» требует индивидуального подхода, поскольку только тщательная подгонка размеров обеспечит комфортность такой лестницы. Поэтому нелишне уметь рассчитывать угол наклона пролета самостоятельно. Для вычислений нужно всего лишь знать длину L проекции марша на поверхность пола первого этажа и высоту помещения. Формула крутизны лестницы K тогда будет выглядеть так K = H/L. Исходя из полученного результата и высоты подступенка, определяется и удобная ширина проступи: b = h/K. Оптимальные параметры можно взять из таблицы.

Размеры ступеней в зависимости от угла наклона, см

Из какого материала делают лестницы?

Для строительства внутридомовых лестниц используют такие материалы, как:

• дерево;
• камень;
• металл;
• стекло;
• керамика.

Любой материал хорош по-своему, имеет как достоинства, так и свои недостатки.

Деревянная лестница

Самым популярным и востребованным материалом является дерево: дуб, сосна, ясень, бук. Шикарно смотрится лестница на второй этаж, сделанная из нескольких видов древесины.

Достоинства:

1. легкое обрабатывание;
2. эффектный внешний вид;
3. создание атмосферы комфорта и тепла;
4. подходит для любого интерьера;
5. высокая прочность и долговечность;
6. повышенная стойкость к внешним воздействиям;
7. оптимальный бюджетный выбор.

Недостатки:

• необходимость обновления покрытия и скрипа ступеней.

Каменная лестница

Сама конструкция изготавливается из бетона, а уже потом обкладывается искусственным или натуральным камнем.

Достоинства:

1. очень высокая износостойкость;
2. пожароустойчивость;
3. выдерживание больших нагрузок.

Недостатки:

1. трудность процесса изготовления, сборки, установки;
2. немалый вес;
3. захватывание большого пространства.

Металлическая лестница

Является современным решением. Находится на втором месте по востребованности и популярности после деревянной. Металл очень хорошо сочетается с другими материалами, такими как стекло, камень, дерево.

Достоинства:

1. долговечность, прочность, надежность;
2. универсальность;
3. своеобразный дизайн;
4. относительно низкая стоимость;
5. небольшой срок изготовления.

Недостатки:

• периодическая покраска требует больших затрат сил и времени.

При выборе места расположения лестницы нужно ориентироваться на ее уместность, назначение и удобство.

Как рассчитать металлическую лестницу на этаж?

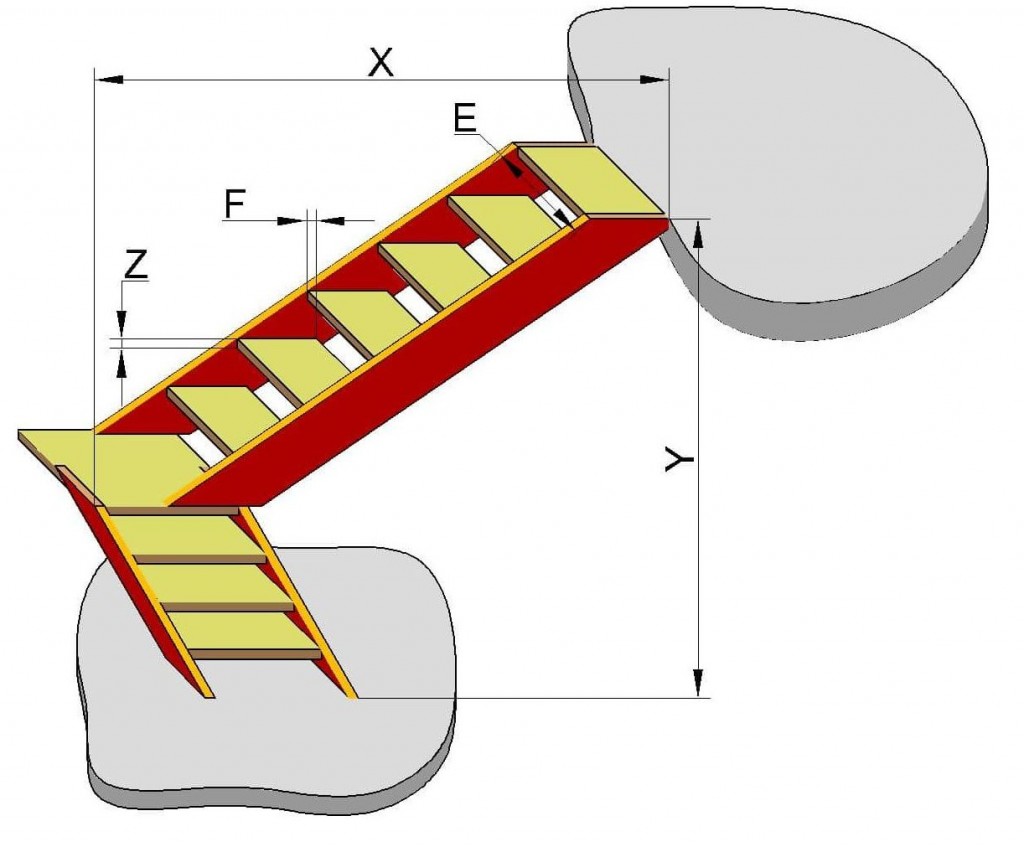

Произвести расчет каркаса металлической лестницы на второй этаж прямой или поворотной легко. Перед тем, как начать работу с программой, необходимо замерить пространство для создания каркаса нужного размера. В процессе расчета металлического каркаса лестницы используются следующие инструменты:

• Рулетка.
• Измеритель уровня.
• Фломастер или специальный карандаш для создания отметок на поверхности.

Такого перечня принадлежностей достаточно, чтобы осуществить все манипуляции.

Предварительный расчет данных

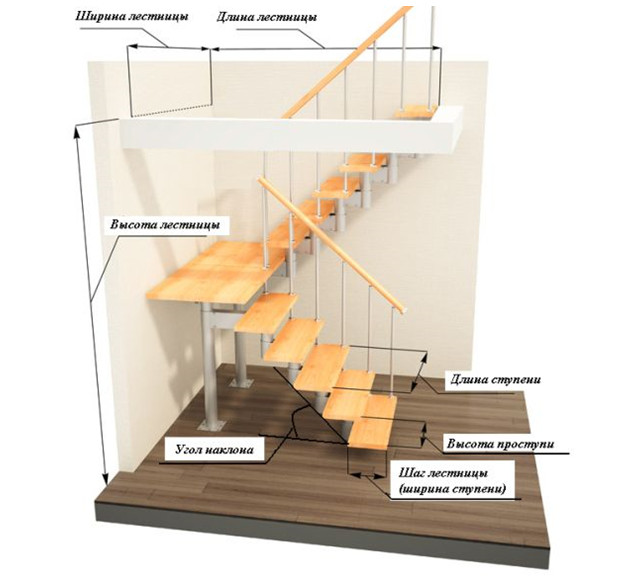

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

• Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
• Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
• Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Основные параметры

Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:

• Наклон лестницы не должен превышать 45°.
• Минимум ширины марша – 0,9 м.
• Максимальная высота подступенка – 20 см.
• Глубина ступеньки – не меньше 25 см.
• Ограждение (высота перил) – 0,9 м.

Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.

Примечательно, что различная ширина марша в пределах одной лестницы допускается.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

Подробный расчет лестницы с забежными ступенями

Изготовить лестницу можно своими силами или при помощи мастеров, но в любом случае начало работ следует отложить, пока не выполнен расчет лестницы с забежными ступенями. Сделать это можно следуя инструкции на этой странице.

Графический метод

Рассчитать параметры лестницы можно графическим методом, который сводится к тому, что конфигурация будущих поворотных ступеней и примыкающих к ним вычерчивается на чертеже в масштабе. Для примера сделаем расчет лестницы с забежными ступенями на 90о.

Этапы расчета поворота лестницы на 90о:

• В масштабе чертим прямоугольник со сторонами, которые соответствуют габаритным размерам будущей лестницы. С учетом стороны поворота откладываем ее ширину (l) вертикально и горизонтально, а затем из отмеченных точек проводим линии, параллельные сторонам прямоугольника до точки пересечения. Соединяем эту отметку с вершиной угла (С). Линию продлеваем и на ней находим точку, из которой с радиусом r выполняется соединение сторон лестницы. Это будет точка (А). После этого убираем все вспомогательные линии;

Разметка контуров лестницы

• Проводим центральную линию лестницы (авс), по которой оценивается удобство лестницы. Радиус поворота средней линии должен находиться в точке (А);

Разметка средней линии

• По средней линии от точки (в) откладываем отрезки, по ширине равные глубине ступеней (хорды). Выполняем их нумерацию, начиная от первой поворотной. Чтобы забежных ступеней было меньше, линия (АС) должна делить центральную ступень пополам. Затем, по разметке на средней линии (отметки 1 – 7) условно обозначаем ступени;

Обратите внимание! Называем разметку условной, так как для поворотных ступеней конфигурация будет изменена.

План лестницы с условным нанесением ступеней

• По границе ступени, после которой будет проводиться корректировка размеров, ставим точку (Е) и откладываем линию по ее краю до пересечения с линией (АС). Это будет точка (В);

Определение точки (В)

• Начиная от точки (А) прочерчивается линия (АD). Этот отрезок может иметь любой угол наклона. По этой линии, начиная от точки (А), откладываем точки 2 – 5 на расстоянии от точки (А), равном соответственно двум, трем и четырем частям. Размер этой части выбирается произвольно;

Разметка отрезка (АD)

• Соединяем точку (D) и точку (В). Параллельно этой линии из точек 2, 3, 4 и 5 проводим линии до пересечения с отрезком (АВ);

Разметка отрезка (АВ)

• Точки пересечения параллельных линий на отрезке (АВ) соединяем со ступенями, имеющими те же номера, что и разметка (АD) и доводим эти линии по всей их ширине. Эти линии и есть искомая конфигурация поворотных ступеней.

Итоговый чертеж для поворота на 90о

Расчет поворота на 180о использует тот же метод, что и на 90о. Точно так же по центральной линии лестницы делается разметка глубины ступеней.

Определяются ступени, которые сохранят свой размер и те, которые будут забежными.

Для таких ступеней и проводится корректировка для получения плавного перехода.

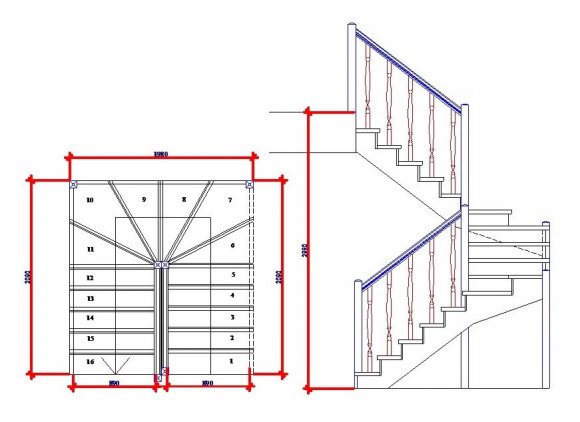

Чертеж для поворота на 180о

Отличие в том, что отрезок (DВ) заканчивается в месте пересечения прямых ступеней.

Из точки (А) под любым наклоном проводится прямая (АС) и по той же методике, что и для поворота в 90о откладываются отрезки по числу деталей, конфигурация которых должна быть изменена.

В конце этих отрезков ставится точка (С) и соединяется с (В).

Параллельно (ВС) из точек 3 – 7 проводятся прямые до отрезка (АВ), а затем через точки с соответствующими номерами на средней линии на всю ширину лестничного марша проводят прямые, которые и определяют окончательную конфигурацию поворотных ступеней.

Как быстро рассчитать параметры лестницы

Графический метод расчета в любом случае дает некоторую погрешность, которая может потребовать подгонки конструкции уже на этапе строительства.

Это происходит из-за того, что чертеж выполняется в масштабе и небольшая ошибка существенно скажется при перенесении на изделие обычных размеров. Тот же результат можно получить, если выполнить расчет лестницы с забежными ступенями онлайн.

В этом случае все вычисления проводит компьютер на основании данных о размерах проема для лестницы и расстояния между этажами. Для этого надо использовать специальный калькулятор.

Специальная программа по данным замеров сделает детальный расчет всех элементов, который при желании можно получить на электронный адрес. После этого останется только точно следовать чертежу.

Порядок действий для расчета на калькуляторе:

• Провести замер исходных данных;
• Полученные данные занести в ячейки той части поля программы, где есть запрос о данных для расчета;

Внесение данных в программу

• После внесения всех данных, которые запросила программа, нажать кнопку «Рассчитать», которая обычно находится под данными для расчета. После этого появится чертеж, который можно сохранить и отправить на свою почту.

Обратите внимание! Расчет можно повторять много раз, пока не будут определены идеальные параметры лестницы.

Каким бы ни был способ расчета конструкции, в результате должен быть получен чертеж, который позволит создать лестницу без перекосов, с надежными креплениями, способную выдержать постоянные нагрузки.

Почему стоит обратиться в нашу компанию?

Вот уже несколько лет мы успешно конкурируем в своем сегменте. За это время у нас сформировалось несколько важных положительных качеств:

• в штат отобраны лучшие специалисты;
• многофункциональный современный софт, позволяющий решать задачи по проектированию максимально быстро и эффективно;
• грамотное распределение обязанностей, повышающее качество работы;
• оптимизация финансовых потоков внутри организации позволила снизить конечную стоимость продукта;
• быстрое обслуживание.

Чтобы купить Г-образную лестницу или заказать другие услуги, достаточно обратиться по телефону к нашим сотрудникам или оставить заявку на сайте. Вы получите консультацию по вопросам оформления заказа. Эта простая и удобная схема работы позволяет нам постоянно увеличивать клиентскую базу!

Крепления ступенек к опорному столбу

Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

• С опорой на столбе и на стенах.

• Защемление ступеней между элементами опорной стойки.

• Использование в качестве опоры ограждения или тетивы.

• Консольное опирание ступеней только на опорный столб.
