Требования к пожарным лестницам по ГОСТ Р 53254-2009

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

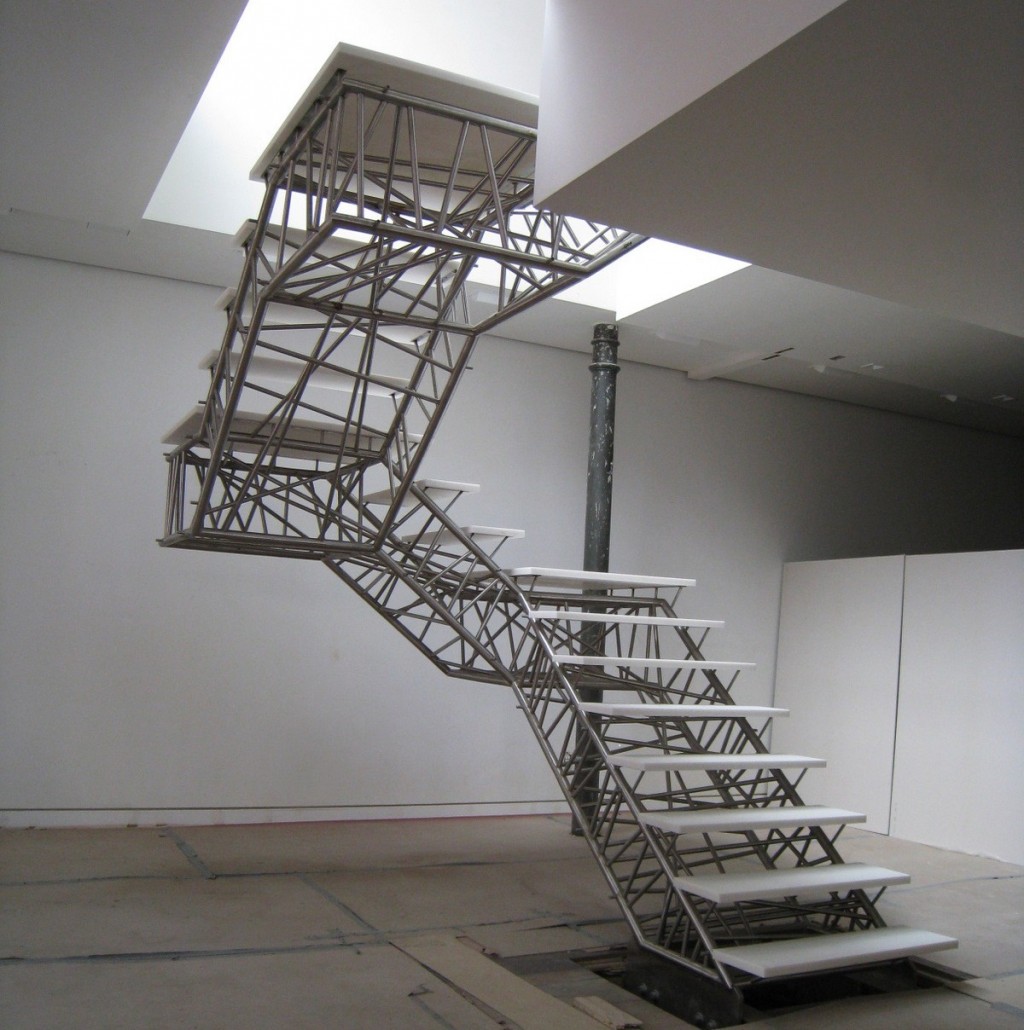

Достоинства лестницы из профильной трубы

Профильная труба

Конструкция имеет ряд положительных особенностей:

• Возможность создания любого типа лестницы: как обычной маршевой, так и спиральной или приставной. Значения параметров изгибов и углов при этом не особенно повлияют на сложность.
• Конструкции, в которых применяют металл, можно комбинировать, используя дерево, стекло, пластик или даже бетон для оформления ступеней. Это позволит подобрать внешний вид, соответствующий интерьеру.
• Профильные трубы легко можно окрашивать, нанося любой цвет порошковым методом. На сегодняшний день особенно популярны золотистые, серебристые и чёрные со светлым металликом краски.
• Высокая надёжность и прочность — бесспорные качества лестницы из профильной трубы.
• Хорошие эксплуатационные свойства, долговечность. Материал устойчив к механическим и атмосферным воздействиям.
• Для того чтобы изготовить лестницу из профильной трубы своими руками, не понадобится много времени, если вы хорошо владеете навыками сварщика.
• Все сложные элементы каркаса можно выполнить без посторонней помощи, важна правильная резка заготовок. Остальная работа — сваривание элементов.
• Монтаж лестницы легко осуществить на любом этапе ремонта или во время стройки.
• Стоимость профиля не велика. Такой каркас может позволит себе обычная семья.

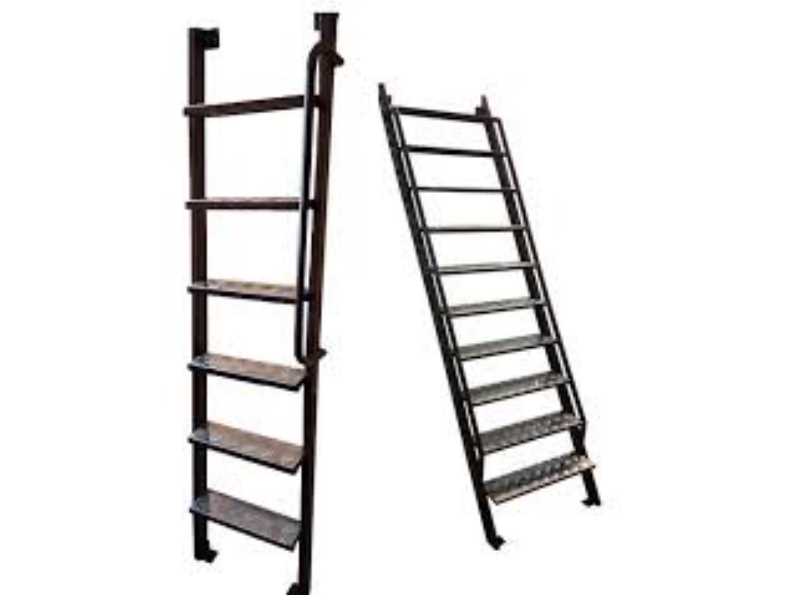

Вертикальные лестницы типа и нюансы изготовления и монтажа

В соответствии с ГОСТ, конструкции, используемые в чрезвычайных ситуациях, должны отвечать ряду установленных требований. При изготовлении и установке в первую очередь учитываются размеры:

минимальная ширина – 60 см; расстояние между балками крепления должно составлять не более 30 см; допустимая высота положения лестницы от земли – не выше 150 см; при входе на крышу конструкция должна иметь площадку специального типа.

Чтобы добиться максимальной безопасности людей, верхняя часть ограждается перилами. Они исключают риск падения, если человек поскользнулся или оступился. Существует также множество других требований, которым должны соответствовать вертикальные лестницы. К ним относятся особенности обработки материалов на производстве, способы закрепления и прочее.

Используемый при изготовлении металл должен отличаться характерными особенностями. Это позволит увеличить срок службы изделия и исключить вероятность повреждений во время пожара. Основными свойствами являются:

негорючесть; наличие антикоррозийной обработки; высокая прочность на изгиб.

Поскольку в экстренных случаях вертикальные лестницы типа П1 используются большим количеством людей, важно обеспечить высокий показатель максимально допустимой нагрузки. Это исключит риск механического повреждения конструкции.

Как сварить металлическую лестницу

Несмотря на множество фирм, предлагающих услуги, связанные со строительством, многие экономят средства, полагаясь на собственные силы, производя строительные работы своими руками. Необходимым элементом двухэтажного дома является лестница, которую также можно сделать своими руками, сварив из металлического профиля. Как сварить металлическую лестницу правильно?

Проектирование лестницы

Подготовку к сборке лестничного каркаса необходимо начинать еще на этапе составления общего проекта. Желательно, чтобы проект позволял вписать в интерьер прямой лестничный марш, так как каркас для такого марша гораздо проще сделать своими силами.

Выбираем тип опоры. В нашем случае это может быть косоур либо тетива из стального прокатного профиля, обычно швеллера У каждого типа есть свои преимущества и недостатки, нельзя сказать, что какой-то конкретный типа однозначно лучше, выбор надо делать, исходя из конкретных условий.

Технология сборки в обоих случаях будет примерно одинакова: классическая тетива предполагает врезку ступени в паз, но в домашних условиях делать пазы в стальном швеллере сложно, поэтому в любом случае ступень будет лежать на опорах из уголка.

Обратите внимание

А вот изготавливать эти опоры проще для тетивы: в этом случае достаточно приварить к швеллеру сбоку отрезок уголка. А вот в случае с косоуром для установки опоры сверху на наклонный профиль уголок придется соответствующим образом подрезать.

Рассчитать необходимую длину металлических балок каркаса несложно по теореме Пифагора, имея размеры проекции лестничного марша на пол (ее мы увидим на чертеже в проекте) и подъем марша, то есть разницу между высотами уровней, которые лестничный марш будет соединять.

Количество ступеней рассчитываем, поделив подъем лестничного марша на желаемый подъем ступени и взяв целую часть. Например, подъем лестничного пролета 3,5 м, желаемый подъем ступени 18см. 3,5/0,18=19,4444444. Значит у нас будет марш с 19ю ступенями, подъем каждой ступени 3,5/19=0,1842=18,42см.

Подбор швеллер для балок опоры сделаем по таблицам, которые есть в нормативах (СНиП III-18-75 «Металлические конструкции», ДБН :2010 «Стальные конструкции»), с учетом веса, который должна будет выдерживать конструкция, и угла подъема.

Сборка лестницы

Для установки металлических балок их необходимо обрезать по месту. Так как профиль обладает большой массой, и манипулировать им неудобно, используем шаблон из доски подходящего размера. Прикладываем доску по месту и отмечаем линию обреза.

• Обрезанную доску-шаблон прикладываем к швеллерам, отмечаем и отрезаем.
• Профили привариваем к встроенной в стены лобовой балке
• На одной из балок делаем отметки под опоры для ступеней. Если у нас каркас-тетива, добиваемся строгой горизонтальности отметок с помощью уровня. Если косоур, то прикладываем уголок-заготовку под опору по месту и по уровню обозначаем на ней линию обреза.

• Сварив опоры с балкой, еще раз проверяем уровнем правильность установки.
• Переносим разметку на вторую балку. Для этого используем уровень и обрезок доски равный по размеру ширине ступени. Если ширина марша большая, можно использовать ватерпас.
• Далее необходимо приварить опоры ко второй балке.
• Каркас лестницы готов, ступени можно изготовить из деревянного массива.

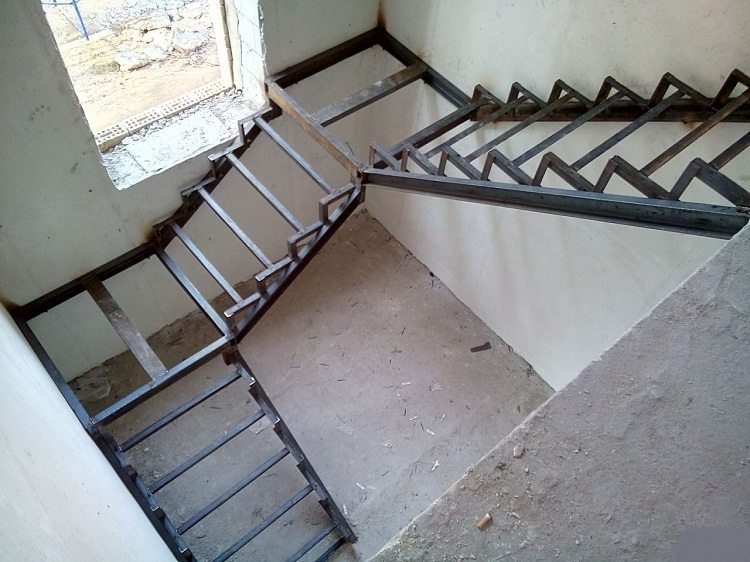

Если нам по проекту нужно сварить лестницу с поворотом, то без соответствующего опыта за винтовую конструкцию лучше не браться. Лучше собрать двухмаршевую лестницу с промежуточной площадкой.

Каркас для площадки можно сварить из того же профиля, что и балки каркаса марша, укрепив его на встроенных в стены балках. Для разметки профиля используем тот же принцип досок-шаблонов. Поверх каркаса площадки укладываем перекрытие из досок.

Сварочные работы производим только в условиях хорошей вентиляции, соблюдая требования техники безопасности и не пренебрегая спецодеждой.

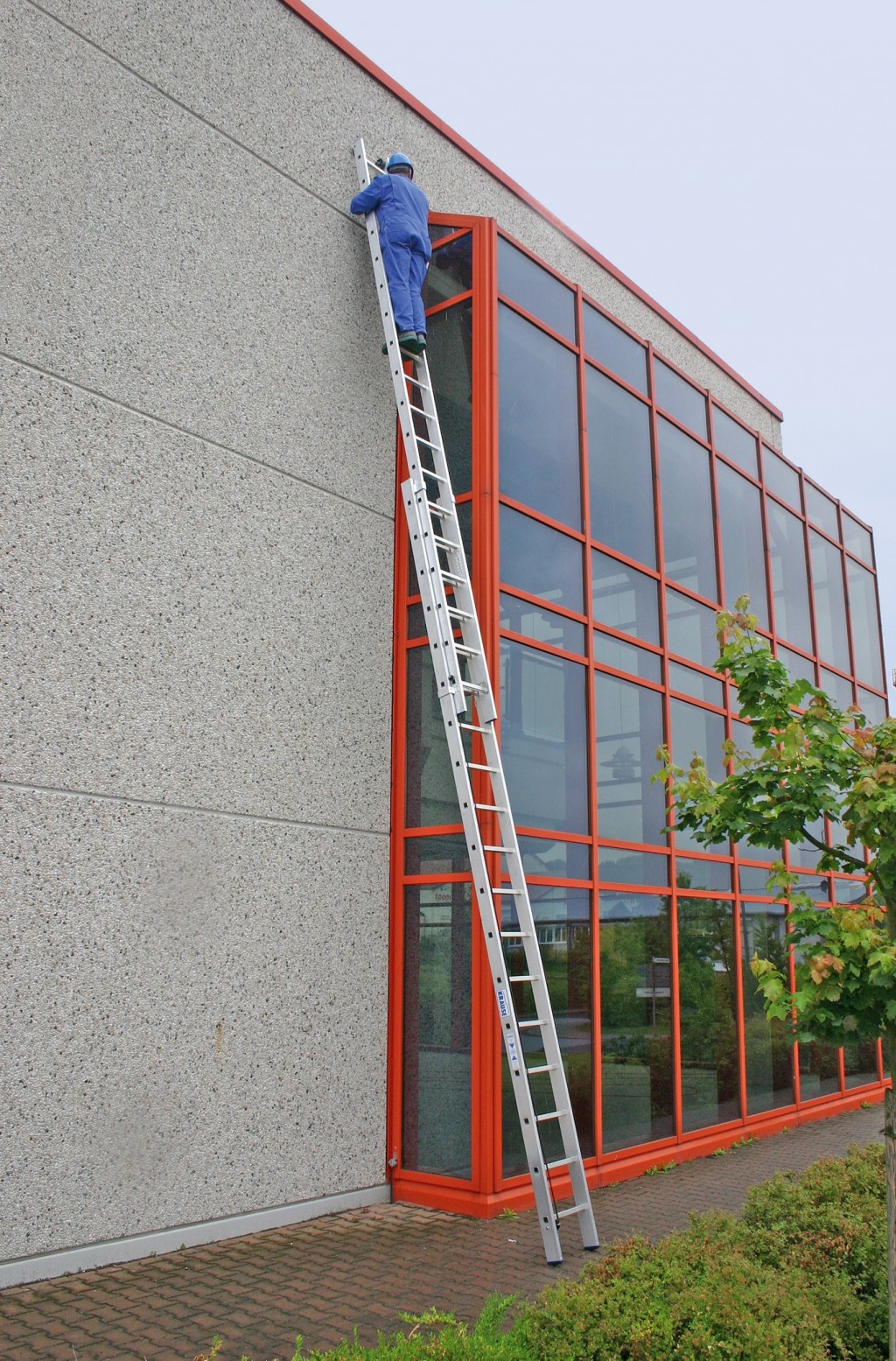

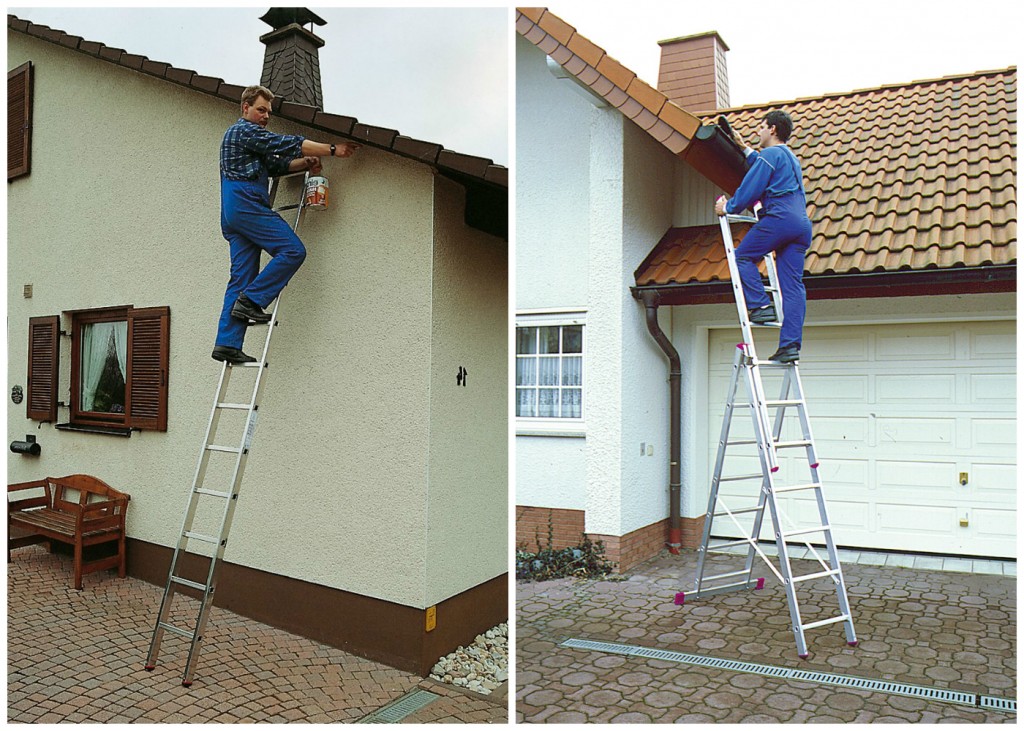

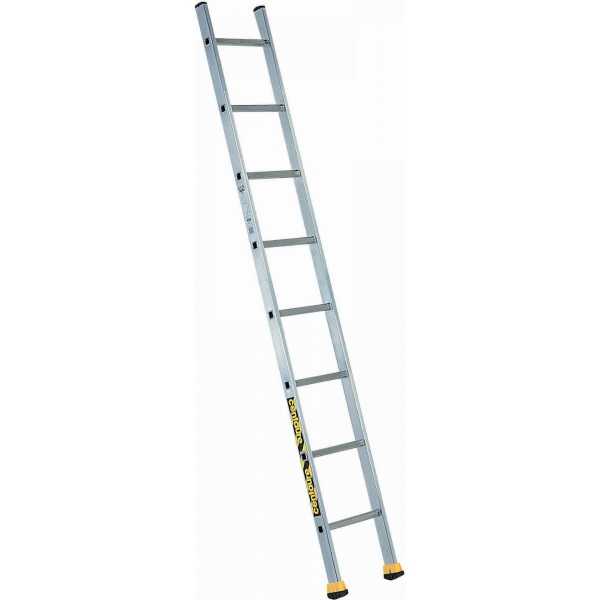

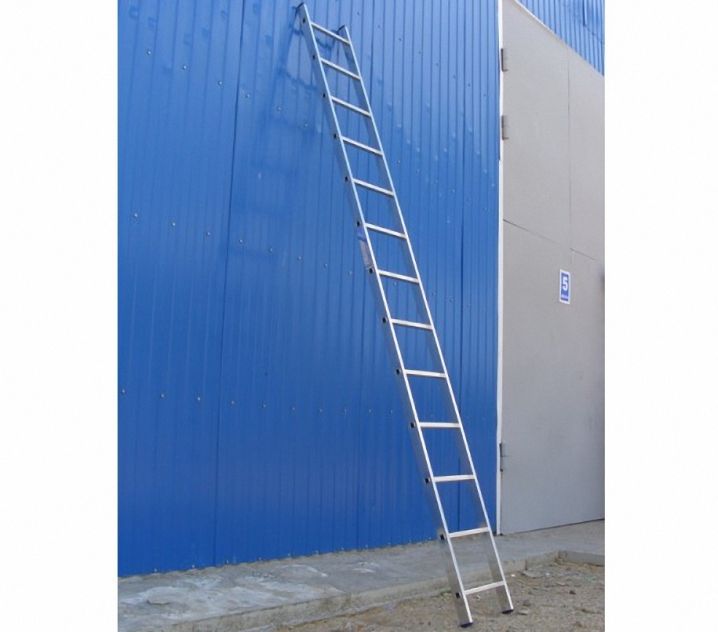

Длина приставной лестницы по технике безопасности, максимальный уклон

Правила техники безопасности жестко устанавливают максимальную длину приставной лестницы ровно пять метров. При этом считается, что штатное положение человека, стоящего на лестнице и производящего какие-либо работы это ступень, отделяемая от верхней оконечности лестницы на дистанцию одного метра. Предполагается, что работы осуществляются стоя.

Ширина лестницы обычно 40-60 см, и обеспечивает свободное размещение человека практически любых габаритов.

Следует добавить, что ограничение на длину в пять метров может быть преодолено, если соединить между собой две приставные лестницы. Такое соединение допускается правилами, но две лестницы это уже предел. Для сращивания лестниц чаще используется особый металлический крепеж. При этом использовать такую соединенную лестницу сразу же нельзя требуется провести испытание на нагрузку. Величина этой нагрузки 1200 ньютонов.

Прежде всего нужно отметить, что любая приставная лестница предназначена для работы только одного человека. Если на лестницу поднимется кто-то еще это грубейшее нарушение.

Максимально допустимый уклон лестницы в градусах не должен быть более шестидесяти. Превышение этого ограничения допускается лишь в том случае, если верхний конец лестницы жестко закреплен и лестница прочно зафиксирована снизу.

Требования к установке эвакуационных конструкций

Государственные стандарты, в которых указаны основные положения по местам установки пожарных лестниц:

• ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли»;
• СНиП «Противопожарные нормы».

У зданий высотой более 10 м (от уровня земли до парапета или карниза) предусматриваются выходы на кровлю по конструкциям, смонтированным на наружной стене.

Жилые дома, административно-бытовые и общественные здания, имеющие чердачные покрытия, на каждые 100 метров длины должны иметь выход на крышу. Здания с бесчердачными покрытиями — один выход на каждые 1000 квадратных метров покрытия.

Склады и производственные здания оборудуются пожарными лестницами через каждые 200 м периметра или чаще.

В местах, где перепад высоты крыши более одного метра, обязательно должны быть установлены лестницы.

Допускается не устанавливать конструкции для эвакуации на главном фасаде здания, если:

• ширина здания не более 150 м,
• со стороны, противоположной главному фасаду, установлена линия противопожарного водопровода.

Если здание одноэтажное и имеет площадь менее 100 кв.м, оно может не иметь выход на кровлю.

Гост на лестницы металлические вертикальные

Жилые, производственные, складские, административные и многоэтажные здания различных назначений не обходятся без лестниц.

Их устанавливают не только внутри сооружений для комфортного перемещения между этажами, но и снаружи (обслуживание сооружения, эвакуация и пр.).

Второй тип конструкций может различаться назначением, материалом производства и конструктивными особенностями, но при этом должен отвечать требованиям безопасности и прочности. Технические условия и нормы для их строительства регулируют ГОСТ стандарты.

Гост на лестницы металлические, описание

Лестницы, выполненные из стали имеют разное строение, и выполняемые роли. Могут служить для подъема, помогать выполнять специальные задачи, включающие ремонт, пожаротушение или для помощи в экстренном покидании зданий. ГОСТ на лестницы металлические, систематизирует конструкционные решения, решения по установке объектов и правильности работы с ними.

-dOFnFezdIc

Требования в документах относится ко всей конструкции лестницы, включая и ограду, которая может выполняться не только на марше, но и на крыше или балконе.

Обратите внимание! Металл устойчив к влиянию негативных природных факторов, пожаробезопасен, долговечен и надежен, но требует периодической обработки поверхности защитными лаками или красками, предохраняющими от возникновения ржавчины.

Лестничные объекты:

• Маршевые, удобные для покидания здания людьми, могут иметь плоские площадки.

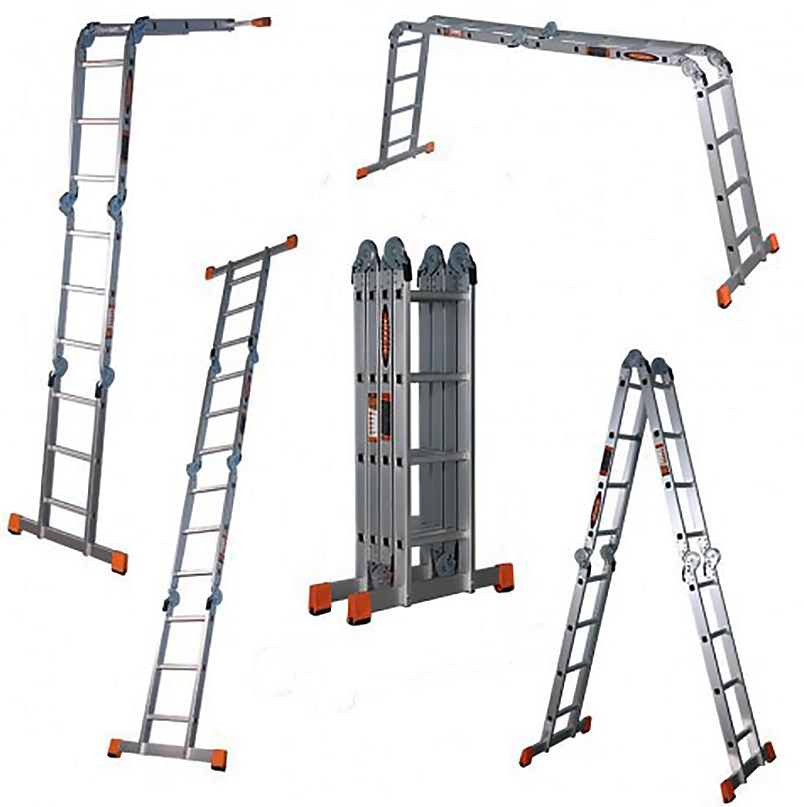

• Приставные лестницы, стремянки, помосты, универсальные – трансформеры. Целевой переносной объект.
• Специальные лестницы изготавливаются под выполнение определенного вида задач.

Лестница специального назначения.

Перечень документов

1. Лестницы пожарные металлические ГОСТ Р 53254 – 2009 описывает специальные пожарные лестницы и специфику выполнения ограждения.
2. ГОСТ на лестницы металлические (ГОСТ 23120-78) позволяет ознакомиться с требованиями к стальным конструкциям.
3. Лестницы металлические ГОСТ 25772 83 – касается ограждений для металлических лестничных объектов, крыш и балконов.
4. ГОСТ 26887-86 включает ГОСТ на лестницы металлические приставные, ГОСТ на металлические лестницы и площадки, а также лестницы вертикальные металлические. ГОСТ описывает требования, относящиеся к конструкциям из металла/алюминия используемых, для стройки или ремонта и эксплуатируемые одним или несколькими людьми.

Как делать не нужно?

Зачастую самодельные лестницы выполнены неправильно. Большинство из них делаются таким образом:

• Подыскиваются брусья подходящего сечения.
• Нарезаются по размерам будущего изделия.
• Конструкция сбивается самым простым способом – гвоздями внакладку.

Такой вариант изготовления неправильный. Ступень держится на гвозде, который со временем может поржаветь, что приводит к поломке изделия и травмам. Использование для крепления нескольких гвоздей, шурупов или сквозных шурупов с гайками тоже не спасает ситуацию.

Предлагаем подробный мастер-класс правильного изготовления приставной лестницы.

Выбор модели стремянки

Чтобы выбрать оптимальную конфигурацию самодельной стремянки, стоит определиться с ее назначением и условиями эксплуатации. Что касается моделей, для изготовления своими руками предпочтительно остановиться на А-образной стремянке. Здесь можно использовать как стальные, так и алюминиевые профили. Лестницу такой конструкции будет проще собрать.

Основные размеры и параметры

Удобно хранить маленькую складную стремянку. Но для ее изготовления в домашних условиях требуется некоторый опыт работы в данной области. Поэтому ниже будет рассматриваться, как сделать А-образную лестницу из металла. При сборке стоит учесть, что сварное соединение превосходит болтовое по надежности и ремонтопригодности. Если детали стремянки будут фиксироваться болтами, необходим точный расчет нагрузок. Иначе возможна деформация крепежного элемента, которая приводит к неудобствам во время складывания конструкции. В худшем случае не исключено, что металл не выдержит нагрузок, оказываемых на лестницу.

Подготовка материалов и инструментов

Чтобы получилась А-образная стремянка своими руками из стального профиля, потребуется подготовить следующие инструменты:

• сварочный аппарат;
• болгарку, диски по металлу;
• дрель;
• угольник;
• маркер;
• молоток;
• рулетку.

Комплект для сващика

При резке металла стоит воспользоваться защитными очками, а используя сварку, надеть специальную маску. Из материалов потребуются:

1. профиль в достаточном количестве;
2. ремни, которые будут предотвращать случайное раскладывание стремянки.
3. крепеж (метизы).

Перед началом работ стоит выполнить набросок будущей конструкции, а затем подготовить чертежи. Сразу стоит определить высоту конструкции и отрезать 4 одинаковых сегмента профиля соответствующего размера. Стальной профиль необходимо зачистить, воспользовавшись дрелью с насадкой-щеткой.

Для изготовления стремянки предпочтительно использовать профиль с прямоугольным сечением.

Будущие опоры конструкции закрепляют попарно двумя длинными болтами. Благодаря такому соединению они будут свободно приводиться в рабочее состояние. Решая, как сделать стремянку своими руками, стоит достаточно времени уделить расчетам и подготовить подробные чертежи. Это обеспечит надежность конструкции и соответствие всех элементов.

ГОСТы и расчеты

В постройке лестниц важна каждая деталь. Несоблюдение строительных норм ведет к травмам, неудобству пользования.

ГОСТ 2312078 применим к лестницам, ограждениям, площадкам с температурой эксплуатации не ниже -65 градусов. Общие требования стандарта:

• Наклон лестничного пролета — 45—60 градусов.
• Лестницы, их элементы обязаны выдерживать кратковременную нагрузку 200—400 кг/см².
• Высота марша при уклоне 45 градусов — до 4,2 м, при уклоне 60 градусов — 6 м.
• При меньшем уклоне ступени шире — 50, 70, 90 см при 45 градусах; 50, 70 см — при 60 градусах.
• Высота ограждения варьируется от 1 до 1,2 м.
• Настилы при этом ГОСТе — просечные, решетчатые штампованные, сплошные с рифлением, сварные из круглого прутка, из вертикальных параллельных полос.
• Конструкция не должна иметь острых углов, кромок.
• Уклон ступеней после монтажа не более 1 градуса.
• Соединение между площадкой и пролетом только сварное.

ГОСТ Р 53254-2009 закрепляет требования к изготовлению, монтажу эвакуационных, пожарных, приставных, временных лестничных маршей.

• Глубина приступи не менее 25 см при ширине от 90 см, с высотой ограждения более 1,2 м.
• Маршевые конструкции монтируются при высотах более 20 м, до этой высоты возможны вертикальные элементы.
• Расстояние между близкорасположенными пролетами — более 75 см.

Отдельное требование к вертикальным маршам:

• Нижний пролет разрешается изготавливать выдвижным.
• Не допускается разрушение стен в местах крепежа.
• Минимально допустимая нагрузка по центру марша — 180 кгс.
• Минимально допустимая горизонтальная нагрузка на перила — 54 кгс, расстояние между ступенями — до 35 см, от тетивы до стены — 30 и более сантиметров.
• Высота от нижней ступени до земли — до 1,5 м.
• Минимальная ширина лестницы без ограждения — 60 см, с перилами — 80 см и более.
• Проверка на прочность происходит в момент сдачи в эксплуатацию и в дальнейшем — не реже раза в 5 лет.

ГОСТ 25772 83 обобщает нормативные документы и выдвигает общие требования:

• Требования к нагрузке ограждений — 40 кгс во всех направлениях с прогибом не более 5 см.
• Покрытие опор материалами с противоскользящими свойствами.
• Расстояние от левой до правой тетивы — 40—80 см.
• Шаг ступени 30—34 см.
• Высота между землей и первой ступенью не более 40 см.
• К лестницам высотой более 5 м и уклоном от 75 градусов необходимо дуговое ограждение и конструкция для крепления страховочного ремня.
• Шаг ограждения дуги не более 80 см, с креплением между собой не менее 3 направляющих. Расстояние между маршем и дугами 70—80 см.
• Испытание конструкции не реже 1 раза в год с превышением нормативной нагрузки на 20 %.

Расчет маршевых лестниц ведется, исходя из конструкции, угла уклона, ширины, глубины ступеней.

• Оптимальной считается ширина ступени в 30 см. Это значение идеально для шага человека и не позволит ему сбиться. Чердачные лестницы, вспомогательные могут иметь меньшую ширину ступени.
• Минимальный просвет равен 2 м.
• Высота ступени не более 20 см.
• Оптимальная ширина около 1 м. Уменьшать не рекомендуется, так как это затрудняет проход 2 человек.

Проект начинают с места размещения и выбора стиля. После чего делают подробный чертеж, подбирают материалы для обшивки. Важно измерить расстояние именно от пола первого этажа до пола второго. Если нет напольного покрытия, стяжки, учитывается их толщина.

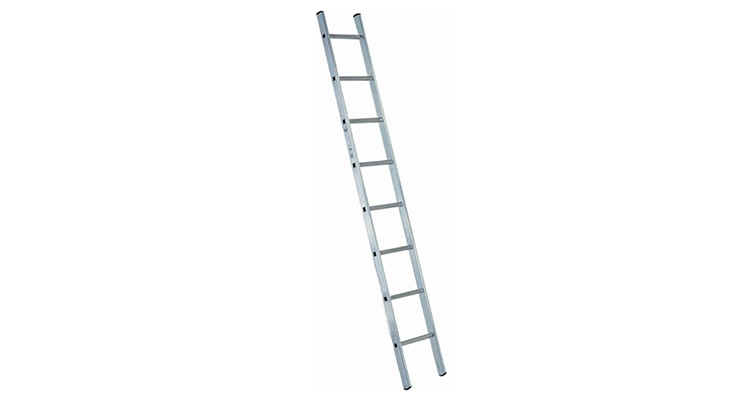

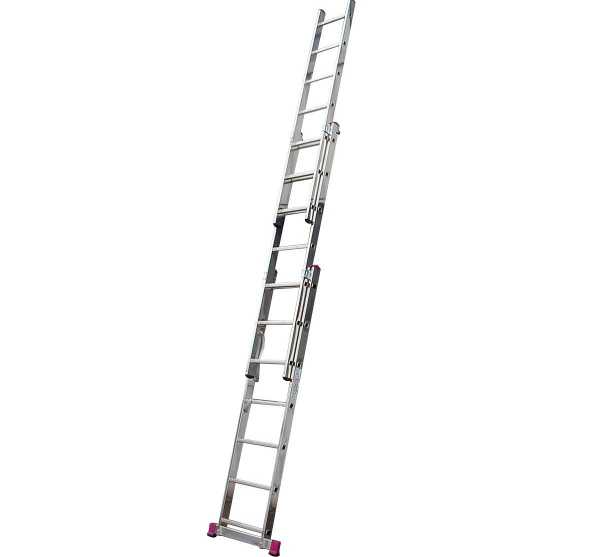

Что нужно знать при покупке приставных лестниц?

Это оборудование используется человечеством уже много веков. Две стойки и ступени между ними – все гениальное просто. Прислоните такую к любой вертикальной поверхности и спокойно забирайтесь на нужную высоту: на дерево, крышу или стену.

Раньше были важнейшими элементами осадного оснащения, также они применялись строителями и ремесленниками. Не утратили своей актуальности они сейчас. Их активно используют профессиональные ремонтники, работники производств и складских помещений, домашние мастера.

Элементы конструкции данных «устройств» могут выполняться из дерева, металла, пластика. На нашем сайте Вы найдете качественные приставные лестницы из алюминиевого профиля и стекловолокна.

Рекомендуем прочесть: Отчет в фсс при ликвидации ооо 2020 год

Они различаются по высоте и особенностями устройства. Об этом поговорим далее.

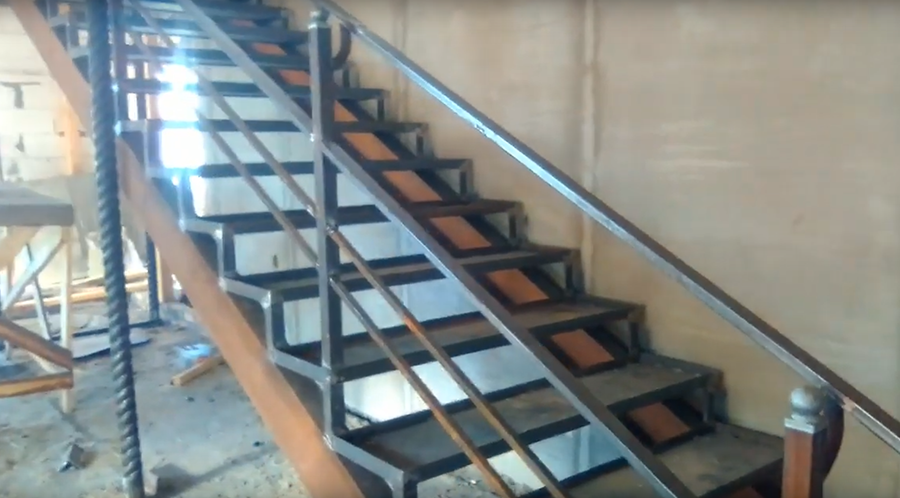

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.
2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.
3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

Требования к материалам

Чтобы максимально обезопасить человека, существуют отдельные требования к лестницам и стремянкам в отношении используемых для их изготовления материалов. Для таких конструкций могут использоваться металл и древесина. Особенно много вопросов уделяется именно дереву.

Для переносных конструкций используются зачастую хвойные породы. Материал должен быть хорошо просушенным и обессмоленным, не содержать сучков и прочих дефектов. Поверхность – идеально гладкая. Единственно допустимое отклонение – наличие продольных трещин, но не более 5 мм вглубь и 10 см по длине. При этом важно определить, не грозит ли их наличие ослаблению креплений и дальнейшему разрушению соединения тетив и перекладин. Если это возможно, непригодный материал нужно заменить на другой. При наличии поперечных трещин и расколов, вариант с использованием таких элементов даже не рассматривается.

Деревянные модели изготавливаются преимущественно из хвойных пород, они должны быть идеально гладкие без сучков и прочих дефектов

Что касается металла, края таких деталей необходимо должным образом обработать. Не допускается наличие заусениц и острых выступов. Идеальным вариантом считается нержавеющая сталь. Она не портиться из-за ржавчины и весит относительно немного. Также для небольших стремянок можно использовать вставки из алюминия, если не предусматривается оказание большой нагрузки. В противном случае мягкий материал может деформироваться. Железные лестницы требуют постоянного ухода и контроля. Так как красить их нежелательно, нужно устранять очаги появления ржавчины и время от времени зачищать поверхность.

Для металлических моделей идеальный вариант — нержавеющая сталь

Для большей безопасности, тетивы комплектуются крюками, а также оковками с металлическими наконечниками или нескользящими резиновыми башмаками. Для того чтобы стремянка не разъехалась, её половинки скрепляются между собой и снабжаются запорными устройствами.

Если ступени покрыты каким-либо скользким материалом, например, маслом или нефтепродуктами, для собственной безопасности не стоит использовать их. В противном случае можно поскользнуться и сорваться с высоты.

Ни в коем случае нельзя переделывать готовую лестницу и наращивать её длину. Также при нарушении целостности ступени её нужно заменить, но не ремонтировать посредством набивки компенсирующей накладки с помощью гвоздей.

Дополнительные конструктивные элементы, повышающие безопасность пользования лестницей

Приставная лестница своими руками из металла

Приставную лестницу из металла изготовить легко, если следовать инструкции по изготовлению. Если у Вас есть сварочный аппарат и маска, тогда процесс займет небольшое количество времени. При помощи данного аппарата можно закрепить ступени к тетиве надежно.

Пошаговая инструкция по изготовлению приставной лестницы:

• Разрезаем профильную трубу на равные части для ступеней;
• Просверливаем в этих трубах отверстия для болтов;
• Делаем разметку на двух длинных трубах;
• Закрепляем ступени к двум боковым профилям при помощи болтов;
• Надеваем на ножки лестницы наконечники.

Если есть сварочный аппарат, тогда делать отверстия для креплений не нужно.

Первый шаг: нужно нарезать профиль (с прямоугольным сечением) длиной 1,65 м на пять равных частей по 0,33 м.

Второй шаг: аккуратно просверлить отверстия на одинаковом расстоянии для элементов крепления.

Третий шаг: нанести разметку для ступеней на профилях длиной в два метра. Расстояние между ними должно составлять 0,35 м.

Четвертый шаг: вкручиваем болты, фиксируем при помощи гаек. Ступени лестницы должны быть в неподвижном состоянии, чтобы конструкция лестницы не расшаталась со временем.

Пятый шаг: не забудьте надеть наконечники на ножки лестницы, чтобы не упасть с нее во время эксплуатации.

Уход за изделиями

Особых правил по уходу за металлическими конструкциями нет. Рекомендуется каждый год обновлять декоративное покрытие. В местах повреждения металла нужно повторно наносить антикоррозийные составы. Если металлические ступеньки прогибаются, их можно заменить на новые или с помощью молотка выпрямлять старые.

Лестницы нужны для подъема на разные этажи. Их устанавливают в общественном транспорте, на входе в здания. Переносные изделия необходимы строителям, монтажникам, пожарникам. Лестницы из металла весят меньше чем бетонные, а по привлекательности превосходят деревянные (массивные кованые конструкции).

Преимущества приставной металлической лестницы

Приставная лестница, изготовленная из металла, прослужит Вам долгие сроки. Вы можете производить ряд работ дома, на даче или в гараже, используя ее. Такие лестницы способны выдержать большой вес. Покрасить потолок, достать предметы с верхних полок шкафа, сменить лампу в люстре, – все это можно осуществить за считанные минуты, имея в хозяйстве такой предмет.

Преимущества приставной лестницы из металла:

• Многофункциональный предмет;
• Незаменимая вещь в быту и при проведении профессиональных работ;
• Имеют простую конструкцию и небольшой вес;
• Прочность конструкции;
• Можно сделать ее самостоятельно.

Данные лестницы используют не только в бытовых целях, но и на объектах, где проводятся строительные/ремонтные/монтажные работы.

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

• рулетки;
• угольника;
• простого карандаша;
• ножовки по металлу;
• болгарки;
• дрели;
• отвертки;
• молотка;
• сверла по металлу;
• болтов и гаек;
• сварочного аппарата.

Кроме того, нужны будет такие расходные материалы, как:

• ремни или цепи;
• несколько резиновых набоек для ножек;
• клей для металла или жидкие гвозди;
• металлический лист, из которого будут вырезаться ступеньки и соединители;
• металлическая или алюминиевая профильная труба.

Необходимо уточнить, что обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий .

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Изготовление других видов стремянок

Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

1. Нарезается 8 отрезков труб с одинаковой длиной.
2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Производиться примерка и секции соединяются при помощи запорных механизмов.
5. Стремянка обрабатывается грунтовкой и покрывается краской.

Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

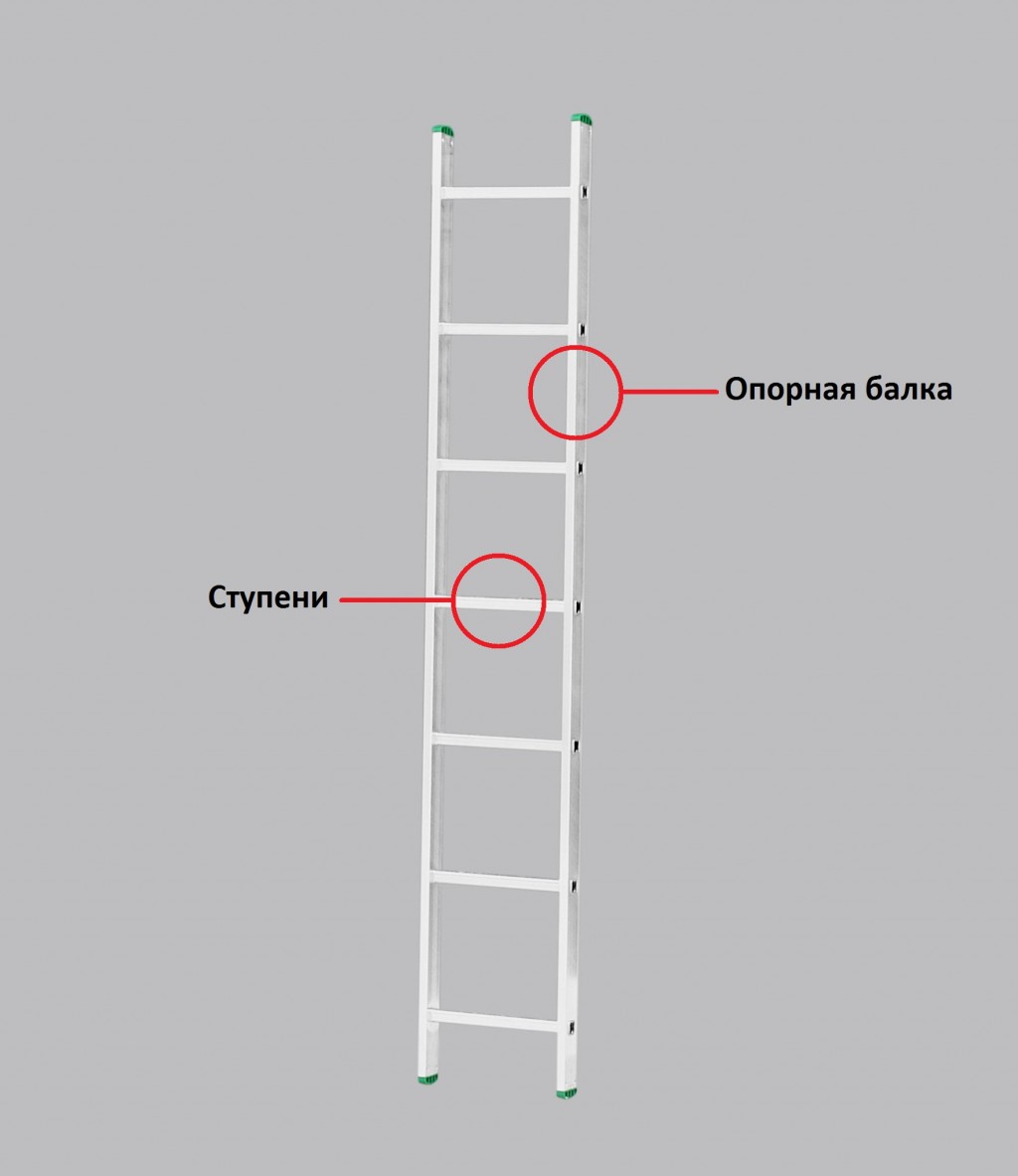

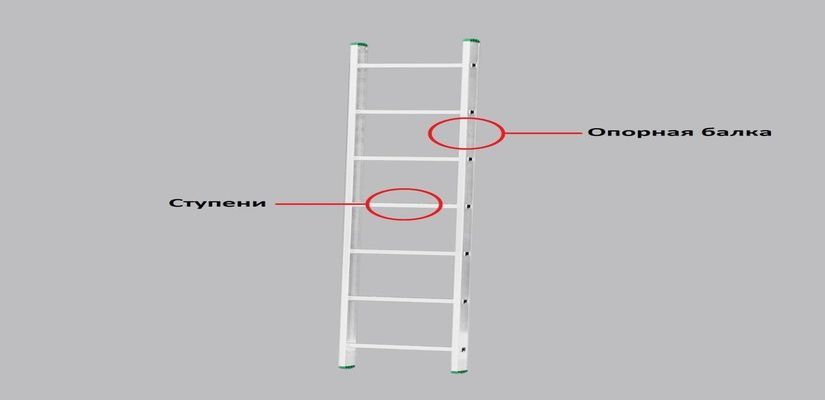

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Изготовление маршевой лестницы

Ещё раз стоит напомнить о нагрузках, приходящихся на лестничную конструкцию. Они обязывают проводить все работы правильно и качественно, чтобы обеспечить безопасную эксплуатацию.

Лестница, выполненная из профилированной трубы, может иметь один или два косоура. Это будет зависеть от того, какой ширины вы хотите видеть будущее изделие. Безусловно, большее количество косоуров повлияет на прочность лестницы, что приведёт к дополнительным расходам на материал и трудозатратам. Если вы всё же планируете одну несущую опору, то можно приварить сбоку дополнительные консоли. Такое мероприятие позволит избежать прогиба проступей при воздействии больших нагрузок.

Рассмотрим наиболее простую конструкцию лестницы из профилированной трубы.

Этапы работ

• Начинают процесс с обваривания контура, результатом которого должен стать получившийся прямоугольник. На него позже будем устанавливать ступень.

Ступени для наружных лестниц можно выполнять из прутьев арматуры. Это обойдётся дешевле дерева и прослужит дольше.

• В качестве основы будем использовать профилированную трубу сечением 10х10 сантиметров. Преимущество по сравнению со швеллером заключается в том, что её применение позволит уменьшить возможную вибрацию без дополнительных мероприятий по укреплению.
• Направляющие делают, подрезая профильную трубу так, чтобы деталь в месте среза одним концом плотно вставала на опору. Противоположный конец должен примыкать к верхней опоре. Это можно сделать, приварив к обоим краям платформы. Они будут помогать фиксации. Если речь идёт о простой маршевой лестнице, то такими опорами станут пол и перекрытие.
• Для того, чтобы была возможность установить ступени, необходимо наварить опорную рамку. Делают это между двумя опорами.
• Для крепления будущих ступеней необходимо предусмотреть отверстия на опорной раме. Проступи крепят на анкерные болты.
• Установку перил и прочих атрибутов производят на завершающем этапе, но подготовить места их креплений нужно заранее.
• Окраска изделия производится на том этапе, когда собрана вся конструкция из профилированной трубы.
• Если вы хотите оставить щель между стеной и лестничной конструкцией (обычно это делают для более комфортного приклеивания обоев или использования других материалов для оформления стены), то необходимо предусмотреть дополнительное укрепление конструкции. Для этого в стену забивают три костыля. В качестве этих элементов можно применить оставшиеся отрезки арматуры. Эти костыли необходимо забить под основную несущую внутреннюю трубу и подварить.
• При изготовлении наружной стойки часто применяют металлические трубы. На её низ наваривается площадка, а верхняя часть срезается в соответствии с уклоном несущей балки, затем всё это подваривается.

Применение опорной трубы поможет снизить возможную вибрацию. А её саму можно использовать в интерьере в качестве опоры для декоративных элементов. например, для цветочных горшков.

• Ограждения можно монтировать с боковой стороны каркаса. Материал зависит лишь от вашего вкуса. Такое устройство ограждений приведёт к увеличению рабочей ширины пролёта лестницы.

Почему гипсокартон

Как правило, в дополнительной отделке нуждаются лестничные конструкции, собранные в виде основания из металлических элементов. Полноценные деревянные варианты и так отлично впишутся в общий ремонт, но, из дерева может быть создана рама. Почему обшивка лестницы гипсокартоном можно посчитать удачным вариантом отделки? Причины таковы:

1. Гипсокартонные листы, металлический профиль и крепежи обойдутся значительно дешевле в сравнении с другими материалами: металлом, деревом, плиткой.
2. Такой тип отделки довольно просто выполнить своими руками, и за очень коротки сроки «ввести в эксплуатацию» готовый объект.
3. Гипсокартонную обшивку на металлическом каркасе можно декорировать любыми способами, создавая на них лепнину, фактурную поверхность, имитацию мрамора и прочие.

Пример обшивки лестницы листами гипсокартона Что стоит учитывать при работе с таким материалом, создавая конструкции для использования в специфических условиях? Как обшить лестницу своими руками гипсокартоном, чтобы она надежно служила длительный срок, и соответствовала нормам безопасности, причем имела бы оригинальное оформление?
