Монтаж металлических водостоков для крыши своими руками

Как рассчитать необходимые материалы

• Надёжность;
• Привлекательный внешний вид;
• Долговечность;
• Доступность по цене.

1. Оцинкованная сталь. Относительно дешевый вариант из-за чего часть используется при строительстве коммунальными службами. Легко деформируется при чистке от льда.
2. Сталь с полимерной защитой. Рекомендуется для использования в домах, крыша, которых изготовлена из металочерепицы. Можно выбрать цвет водостока, устойчив к воздействии холодов. Из недостатков слишком шумный.
3. Покрашенная сталь. Наименее практичный вариант. Требует постоянного обновления краски. При использовании с мягкой кровлей быстро смывается защита, что приводит к разрушению стали.
4. Термостойкий пластик.  Такой самодельный водосток наиболее прост в установке. Он прочен, устойчив к воздействию коррозии и солнечных лучей. Отлично поглощает шум.
5. Медный водосток. Лучшая водосточная система с точки зрения практичности и эстетического вида. Ее главный минус — это дороговизна. Из-за своей цены она доступна не всем.

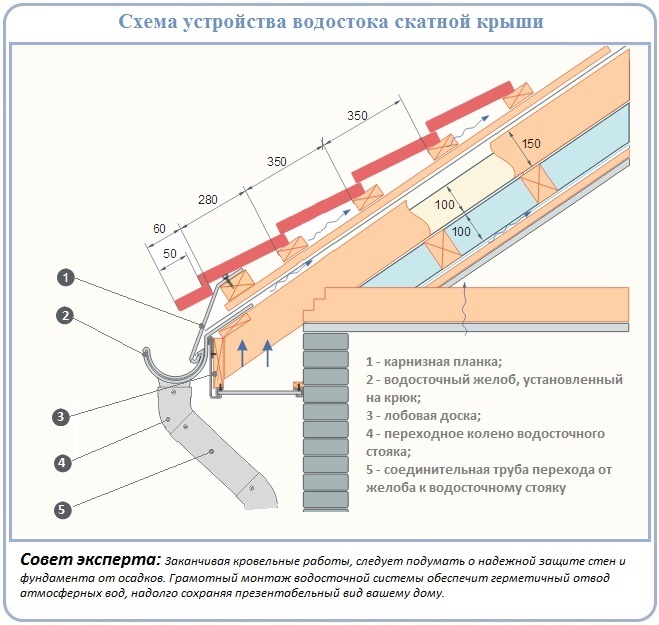

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

• Обогрев кровли, водостоков, желобов при помощи греющего кабеля
• Дверь в баню своими руками – пошаговое изготовление и установка
• Нормы строительства частного дома от соседей – что следует знать, чтобы избежать конфликта

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

1. Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
2. Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
3. Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
4. Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
5. Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Конструкция водосточной системы

• Основа конструкции – водосточный жёлоб, по которому будет перемещаться вода, стекающая с кровли. Жёлоб может быть металлическим или пластиковым, у обоих вариантов есть свои преимущества. Если приобрести с закругленными бортиками, вода не будет переливаться через край даже при самом сильном дожде.
• Воронка и водосточная труба служат для сбора воды и отведения её от фундамента. Несколько труб позволяют обеспечить быстрое удаление с кровли большого количества дождевой воды.
• Соединительные элементы. Это углы желобов и колена водосточных труб, позволяющие создать единую систему.
• Заглушки для торцов водосточных желобов. Иногда система дополняется металлическими сетками, которые не позволят крупному мусору попасть в водосток и стать причиной засора трубы.

Производители могут предложить водостоки, подходящие для кровель всех конфигураций и размеров. Современные изделия подойдут для любого кровельного покрытия и будут гармонично смотреться на крыше.

Что лучше – металлический или пластиковый водосток

• Металлические конструкции изготавливаются из оцинкованной стали, которая снабжается полимерным конструкциям. Это прочный и долговечный вариант, служить такие изделия могут десятки лет.

• Монтаж пластикового водостока проще, чем установка металлической конструкции, а по долговечности и работоспособности практически ни в чём ей не уступает. Пластик не подвержен коррозии при контакте с влагой, поэтому служить он может очень долго.

У каждого варианта есть свои преимущества, поэтому спросом пользуется и та, и другая конструкция. В обоих случаях можно выбирать любые цветовые варианты, и кровельное покрытие будет сочетаться с дизайном водостока.

Как сделать самодельные кронштейны для водостока не хуже заводских

При оборудовании кровли водостоком, стоимость кронштейнов в общей сумме затрат на систему, не является существенной. В большинстве случаев, самодельные кронштейны для водостока изготавливаются, и другие элементы водостока сделаны своими руками.

Исходя из формы самих водостоков – круглые или прямоугольные (выполненные уголком), существуют различные методы изготовления кронштейнов.

Общими для всех видов являются следующие требования:

• механическая прочность, позволяющая выдерживать вес намерзшего льда;
• коррозионная защита для металлических кронштейнов;
• стойкость к ультрафиолету и допустимое использование при отрицательных температурах воздуха;
• устраивающий хозяина внешний вид;
• возможность изготавливать их мелкой серией.

Кронштейны для водостоков круглой формы

Для их изготовления потребуется металлическая полоса толщиной 2-3 мм, и шириной 20-30 мм. Если приобретенный материал ржавый, его необходимо очистить от шелушащейся ржавчины и грязи до изгибания и сверления отверстий любым доступным методом – УШМ, шлифмашинка, насадкой для очистки от ржавчины, вручную.

Для мелкосерийного изготовления изготавливается оправка по следующим параметрам – металлическая труба совпадающая по диаметру с водостоком приваренная к металлической пластине, жестко закрепленной на верстаке.

Также потребуются тиски, отрезная шлифмашинка, дрель со сверлами диаметром 4,5 мм и 6-7 мм (для раззенковки), молоток, напильник для обработки краёв.

Принцип изготовления – зажатую одним концом полосу оборачивают вокруг укрепленной трубы, до появления полукруга. В зависимости от жесткости и толщины стали, при получении полукруглого профиля, можно подогревать металлическую полосу газовой горелкой.

После получения полукруга, отмеряют необходимую для крепления к стропилам часть 20-30 см, отрезают от полосы и загибают под нужный угол в тисках, используя молоток. Остается просверлить отверстия под шурупы 3-5 штук по центральной оси симметрии полосы, и раззенковать их.

Получившийся кронштейн необходимо покрасить, или защитить термоусадочной пленкой, стойкой к ультрафиолету, требуемого размера и цвета.

Кронштейны для круглых вертикальных водостоков потребуют изготовления двух полукруглых хомутов, с отгибами по краям для стягивания трубы. Если требуется крепление таких кронштейнов с выносом, к одному из полухомутов, приваривают гайку м8, м10, и дюбелями с соответствующей резьбой, крепят к стене.

Кронштейны для водостоков прямоугольной и угловой формы

Кронштейны для водостоков прямоугольной формы еще проще в изготовлении, и позволяют обойтись надежными тисками и молотком. Если крепеж водостока планируется вытяжными заклепками, то отверстия диаметром 5 мм, лучше сделать на не согнутой полосе. Это необходимо потому, что после придания ей нужной формы, работать на сверлильном станке или дрелью, будет уже не так удобно.

При наличии минимальных слесарных навыков и минимума инструмента, можно изготовить кронштейны для крепления водостока, по некоторым параметрам, превосходящие заводские.

Например, частично спрятать канал под стропила, чем снизить вероятность его отрыва сходящим снегом, или сделать их на петлях, для убирания на зиму под стропила, покрасить в отличный от водостока цвет.

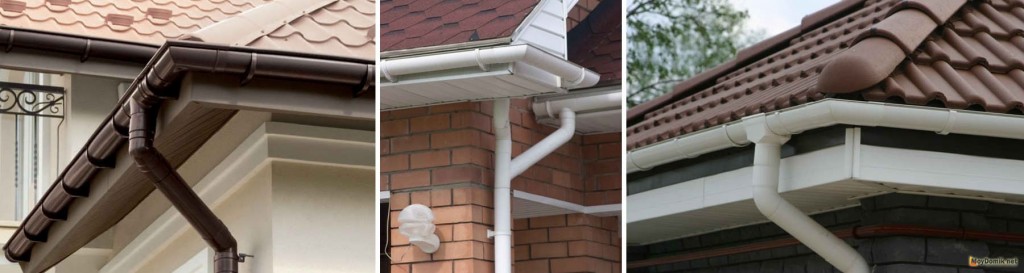

Какими они бывают

Наибольшее распространение для защиты зданий получили два вида систем водосбора:

1. Металлические;
2. Пластиковые.

Каждый из них имеет свою область применения, достоинства и недостатки.

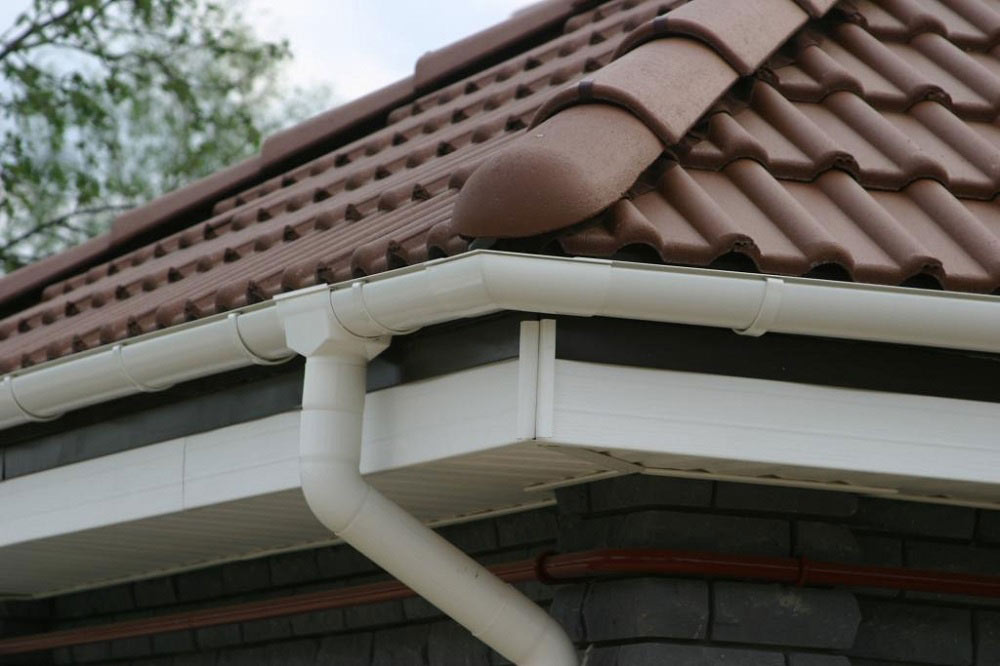

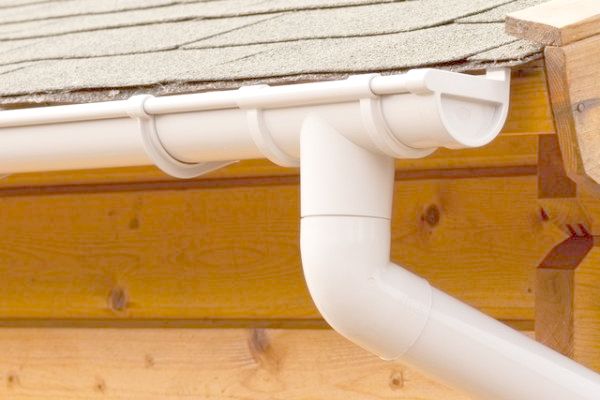

Ливневка из полимерных материалов

Все элементы отвода ливневых вод от дома (описаны здесь), в том числе и, частично, крепления выполняются из пластиков – поливинилхлорида, полиэтилена низкого давления, полипропилена и др.

Применяются они все чаще, особенно, в городах, в районах с умеренным климатом.

К достоинствам таких систем относятся:

• абсолютная коррозионная устойчивость, поскольку полимеры не подвержены окислению под действием кислорода воздуха и высокой влажности.

  Кроме того, почти все они устойчивы к воздействию агрессивных химических веществ, попадающих в атмосферу;

• малый вес;
• простота монтажа с использованием резиновых уплотнителей или клеевых составов;
• широкий выбор цветовых исполнений, размеров и форм.

А вы знаете, как сделать раковину из бетона своими руками? Создать эксклюзивную сантехнику из, практически, подручных материалов, вам поможет прочтение полезной статьи.

О том, как сделать промывку системы отопления гидропневматическим способом, написано на этой странице.

Присущи таким системам сбора ливневых вод и традиционные недостатки пластиковых конструкций:

• подверженность климатическим воздействиям.

  Особенно, критичны для них высокие и низкие температуры.

  При сильной жаре, элементы конструкции могут потерять форму, а на морозе — приобретают хрупкость.

  Кроме того, некоторые полимеры, например полиэтилен, теряют свойства при воздействии прямого солнечного света из-за пагубного влияния ультрафиолетового излучения;

• низкая ремонтопригодность.

  Поврежденные детали из пластика подлежат только замене, что при монтаже на клей становится серьезной проблемой.

В качестве дополнительного преимущества для конечного потребителя выступает низкая цена пластиковых ливневок.

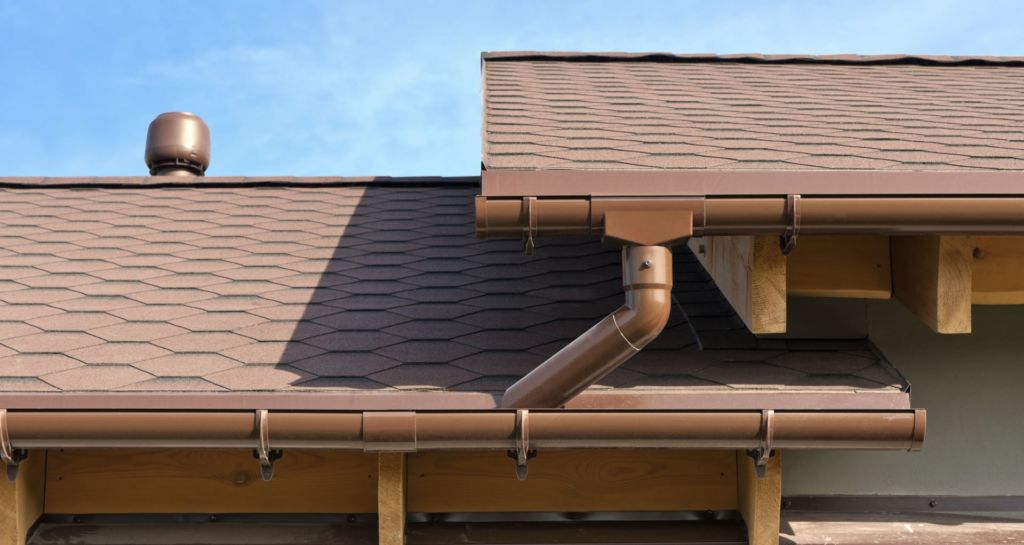

Металлические водоотливные системы

Для изготовления металлических систем используют:

• листовую оцинкованную сталь,
• сталь с покрытием из полимеров (внешним и внутренним),

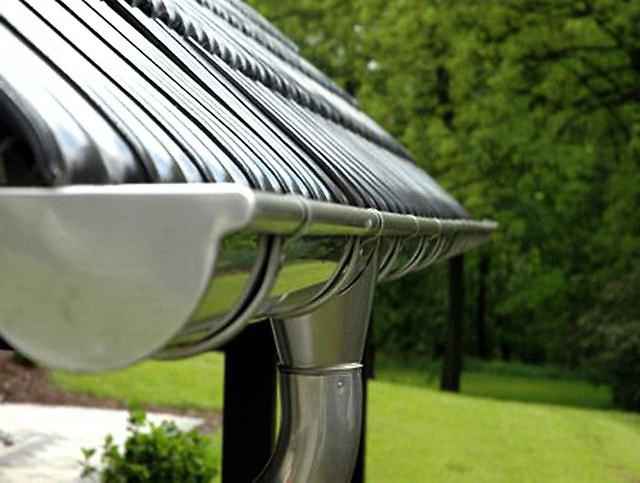

• тонкую листовую медь.

Последний вариант, по эксплуатационным характеристикам, превосходит остальные, но за счёт высокой стоимости широкого распространения не получил.

Желоба и трубы водоотливных систем из тонкой стали с защитным покрытием остаются популярными, благодаря своим достоинствам:

• механической прочности и способности противостоять значительным нагрузкам, например, при обильных снегопадах или сильном порывистом ветре;
• устойчивости к воздействию высоких и низких температур, их перепадам без потери эксплуатационных качеств;
• неприхотливостью в эксплуатации и высокой ремонтопригодности — поврежденный элемент может быть восстановлен собственными силами в кратчайшее время без использования сложного оборудования и инструмента.

  Не требуются для этого и специальные навыки.

Из недостатков стальных ливневых систем выделяется только подверженность коррозии при повреждении защитного слоя.

Однако, он не сказывается критически на надежности и сроке службы ливневки, который, при правильном выборе и монтаже, превышает 20 лет (про установку дождеприемника для ливневой канализации прочитайте на этой странице).

Среди разновидностей водоотливных систем рассматривают изделия кустарного и промышленного производства

Кустарная ливневка, как правило, изготавливается из оцинкованной стали собственными силами или на заказ.

Среди преимуществ такого варианта, главное — возможность подгонки по индивидуальным размерам.

Это значительно упрощает монтаж систем, особенно, на крыше дома (про правила водоотведения написано здесь) со сложной конфигурацией.

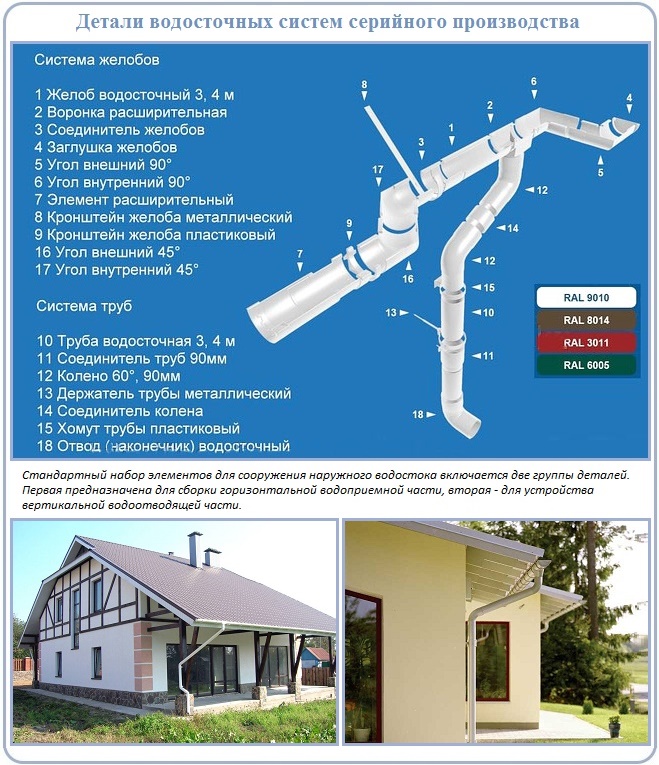

Водосборники заводского изготовления имеют стандартные размеры и обладают рядом других преимуществ.

К таким относят:

• особо стойкие полимерные покрытия,
• широкий ассортимент деталей различных конфигураций,
• выбор цветовых решений.

Кроме того, производители предлагают и оригинальные варианты, такие как практичные в эксплуатации прямоугольные желоба, изготовить которые в кустарных условиях, затруднительно.

Весомый аргумент в пользу ливневки серийного изготовления – комплектация системы, включающая все необходимое для монтажа:

• от соединительных колен до заглушек, кронштейнов и хомутов.

 Основные части водосточной системы

Прежде чем приступить к алгоритму монтажа водостока разберем конструкцию водосточной системы. Знать ее необходимо как в случае самостоятельного изготовления всех элементов, так и если Вы решили произвести самостоятельную установку уже готового водостока.

Один из главных элементов водосточной системы – желоб, который размещается под свесом кровли таким образом, чтобы стекающая с крыши вода попадала в него. Желоба подвешиваются вдоль всех скатов крыши на специальных креплениях в виде кронштейнов. Водосточная система может иметь внешние и внутренние углы, назначение которых заключается в герметичном соединение двух желобов друг с другом. Для вывода воды в желобах предусмотрены воронки, к которым прикреплены водосточные трубы. Трубы, в свою очередь, крепятся к стенам дома специальными хомутами.

Эти части являются основой для всей системы. Имея под рукой план строения, Вы без труда определите нужное количество всех элементов.

Как крепить водостоки

Варианты крепления крепежа

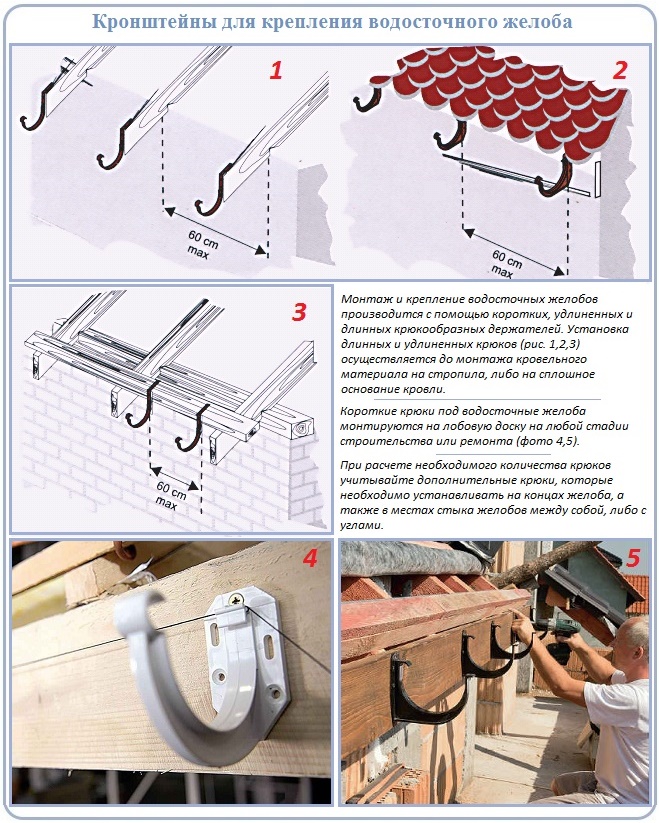

Для установки водостока используют специальный крепеж – крюки или держатели. Это вариант хомута, представляющий собой полукруг. Желоб укладывается на кронштейн, опирается на него, поэтому такой крюк должен быть прочным.

Крепить водостоки к крыше из металлочерепицы можно с помощью следующих видов крепежа.

• Длинные – крюк насажен на длинную планку. Такая модель закрепляется на стропила, сплошную обрешетку. Монтаж производится до настила кровли. Можно фиксировать крюки на карнизную доску.
• Короткие – монтажное основание короткое. Обычно их устанавливают после укладки настила и крепят к лобовой доске, которая ставится на торцы стропильных ног.
• Универсальные – сборная конструкция со съемной монтажной планкой. Если устанавливать последнюю, получается длинный крепеж, если нет – короткий.

Выпускаются также короткие модели, в которых регулируется угол монтажного основания. Такой крепеж требуется, например, когда систему фиксируют на наклонную лобовую доску.

При изготовлении водостока используют трубы с толщиной стенки в 3–4 мм. Этого достаточно чтобы выдержать напор дождевой воды. Стандартное сечение полукруглого желоба – 63, 90, 110 мм.

Под размеры труб выбирают и размер крепежа – 75, 100, 125, 150 мм.

Габариты водостока рассчитывают с учетом площади крыши, объема осадков, уклона кровли и количества точек сбора.

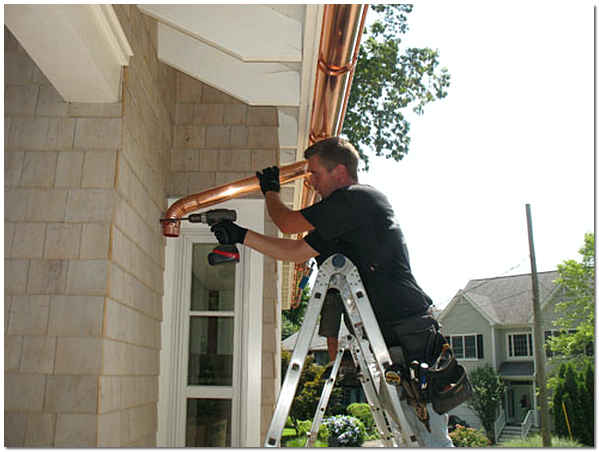

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

• Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

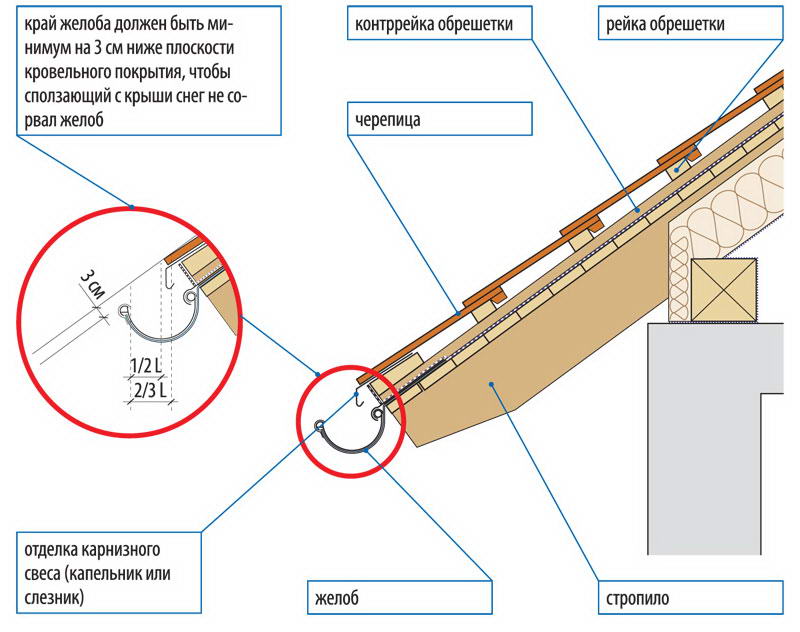

Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба.

• Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.

Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается. А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.

• Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.

Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов.

Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.

• К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.

Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов. В противном случае материал коммуникации может стать хрупким и ломким от холода.

Видео: как монтируется система водоотведения с крыши

Но недостаточно лишь правильно установить водосток на крышу. Желательно в конце каждого сезона чистить систему от палых листьев и ила. Для предотвращения попадания опавшей листвы в водослив можно использовать специальные защитные решетки на желоба.

Общепринятые типы и разновидности отводных желобов

Основные элементы водостока.

При изготовлении подходящего желоба своими собственными руками большинство мастеров использует сталь оцинкованного типа. Такой материал удобен своей податливостью к изгибам и заворотам, что просто необходимо при изготовлении данного элемента водоотводной конструкции.

Чтобы не заморачиваться с изготовлением желобов своими собственными руками, можно прибегнуть к использованию пластиковых готовых элементов, которые продаются в готовом комплекте.

Итак, как же изготовить и смонтировать водоотводную систему своими собственными руками? Для начала потребуется подготовить листовую сталь, толщина которой составляет минимум 0.7 мм. Применять более толстый металл лучше, но работа с таким материалом требует больших усилий и использование профессионального оборудования. При наличии всего требуемого оборудования и материалов стоит выполнять следующие этапы:

1. Необходимо предельно правильно загнуть кромку продольного типа, которая потребуется для итогового соединения каждого отдельного элемента системы.
2. Используя метод выкатки, нужно придать заготовке идеальную цилиндрическую форму, которая необходима для создания правильного отвода талой и дождевой воды.
3. Кроме того, идеальную выкатку можно выполнить и собственными руками, что требует определенного опыта в данном деле. Края каждой заготовки необходимо оснастить швом фальцевого типа, который позволит соединить две части одного изделия.
4. Далее стоит переходить к изготовлению воронки, которая состоит из трех основных элементов: конуса, ободка и стакана. Итоговый диаметр ободка не должен отличаться от диаметра конусного элемента, что может стать причиной несоответствия отдельных элементов готовой системы.
5. Последним элементом системы является слив, который не предусматривает определенных правил изготовления. Как правило, в качестве данного элемента выступает обычный отрезок металлической трубы под определенным углом, который позволит отвести сточную воду от фундаментной конструкции.

Как правильно установить водостоки?

Специалисты начинают работу по установке внутреннего и наружного водостоков с вычерчивания подробной схемы, на которой указывается точки установки воронок, крепежных кронштейнов, длина и уклоны желобов. Без такой схемы не удастся обеспечить точную стыковку конструкции и ее герметичность.

По технологии монтаж водостоков для крыши начинается с разметки точек установки водоприемных воронок. Максимальное расстояние между ними по длине карниза не должно превышать 20 метров.

После этого на лобовую доску карнизного свеса крепят два крайних кронштейна – самый короткий и самый длинный. Между ними с уклоном 3 мм на 50-60 см длины карниза натягивается шнур, отмечающий низ водосточного желоба.

Одновременно контролируется правильность установки кронштейна по отношению к свесу кровли так, чтобы вода поступала точно в центр желоба.

После того, как все кронштейны выставлены и закреплены саморезами, приступают к монтажу желобов. Их соединяют в единую линию при помощи замков-защелок.

Для того, чтобы упростить эту работу, нужно приобрести пластиковый модуль, в котором желоб и воронка выполнены в виде единой конструкции. Это избавит вас от необходимости резать в желобе отверстие, подгонять его под размер воронки и герметизировать.

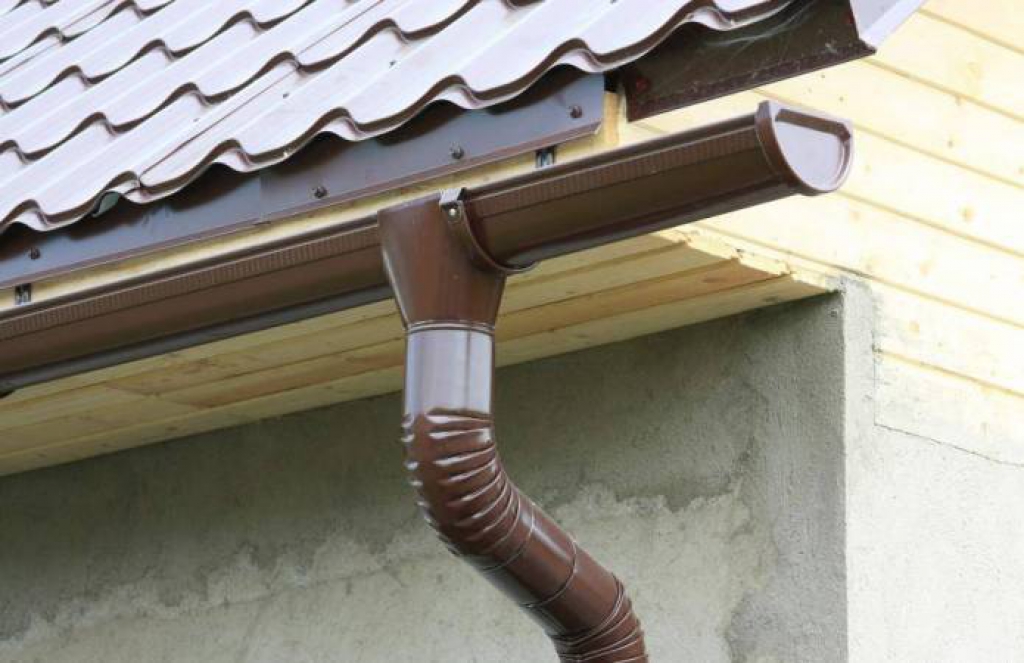

Монтаж металлического водостока

Установку металлических водосточных желобов и труб осуществляют по готовому эскизу, на котором отмечены места крепления всех необходимых элементов. К этому этапу должны быть готовы все нужные материалы, комплектующие и инструменты. Что потребуется для установки водосточной системы своими руками:

• водосток в полной комплектации (количество всех элементов должно соответствовать расчету);
• ножовка по металлу и напильник;
• ножницы по металлу;
• саморезы;
• строительный уровень;
• шнур или веревка;
• шуруповерт;
• дрель.

Советуем изучить: Металлическая система водостока — преимущества и недостатки, виды и элементы, советы по монтажу

Этапы установки металлических водосточных желобов и труб:

1. Разметка мест монтажа водостока.
2. Монтаж двух крайних кронштейнов.
3. Раскрой желобов.
4. Вырезка отверстия под воронку.
5. Установка элементов системы водостоков.
6. Монтаж хомутов, вертикальных водосточных труб и колен.

Инструкция по монтаж металлического водостока

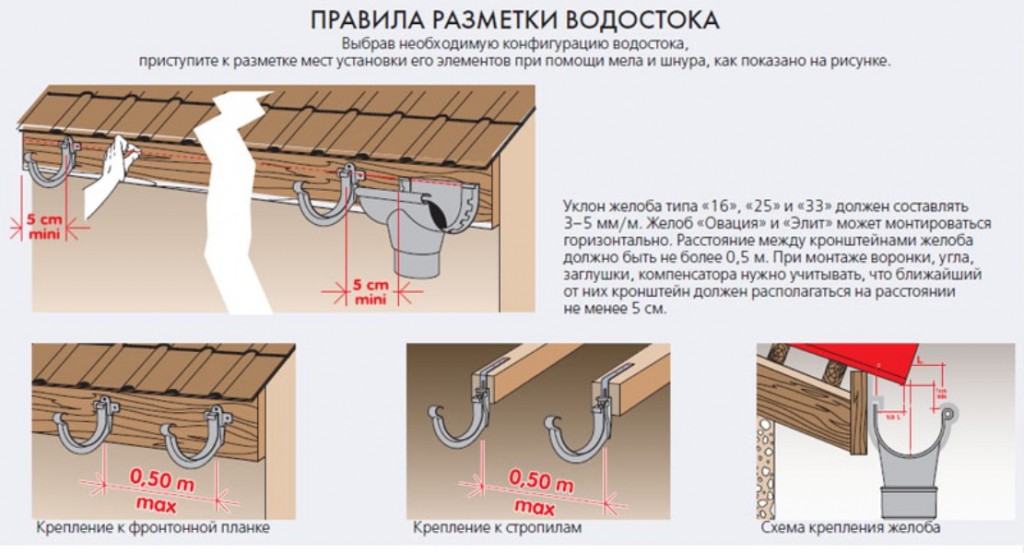

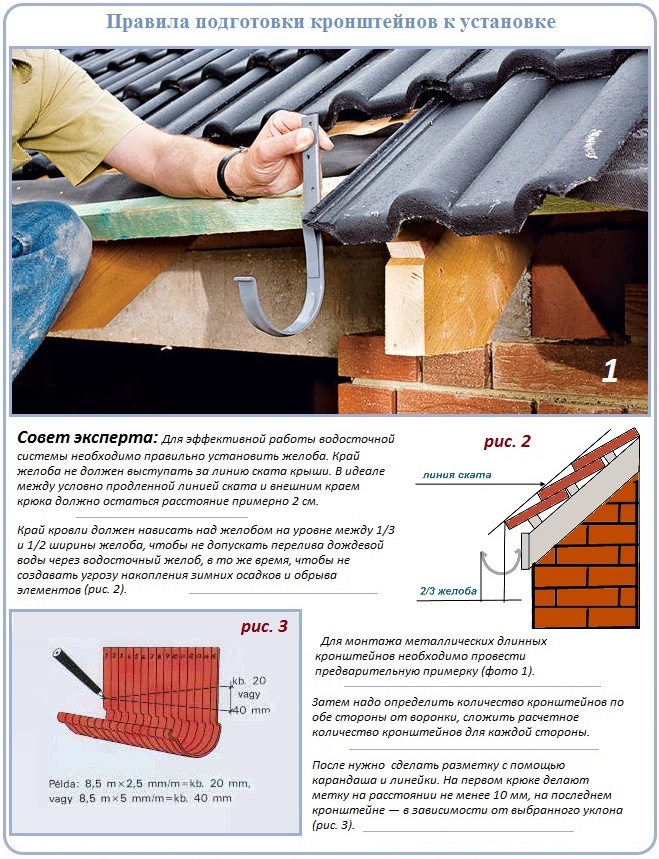

Шаг 1. Разметка мест установки водостоков на крыше своими руками. На первом шаге необходимо разметить точки монтажа основных элементов: кронштейнов, водосборных воронок, хомутов. Необходимо соблюдать ряд правил:

• Желоб должен располагаться с уклоном 2-5 мм на 1 м в сторону водосборной воронки, что необходимо для нормального стока воды. Если длина стены до 10 м, то выполняется простой (прямой) уклон, если более 10 м – двойной, т. е. от центра в обе стороны.

• Кронштейны должны быть на расстоянии не более 0,5-0,6 м, крайние – 30 см от свеса.
• От воронок, угловых элементов, заглушек и компенсаторов кронштейн должен находиться на расстоянии не дальше 5 см.

Кронштейны можно монтировать на лобовую доску, обрешетку (крайнюю доску настила) или стропильную систему (стропильную ногу). Крепление к обрешетке используется редко, поскольку работы нужно проводить до начала кровельных работ, иначе придется демонтировать первый ряд покрытия кровли. Для разметки мест монтажа кронштейнов можно воспользоваться шнуром. Его натягивают в направлении от начальной к крайней точке, учитывая уклон в 2-5 мм на 1 м.

Шаг 2. Монтаж кронштейнов и воронок. Непосредственно установка водосточной системы кровли начинается с фиксации двух крайних кронштейнов. Каждый из них крепится на 3 самореза. Далее монтируются остальные кронштейны и водосборные воронки.

Шаг 3. Раскрой желобов. На следующем шаге приступают к раскрою желобов. Для этого используется пила, причем лучше двигать ее в направлении от себя. Место пила зачищают с помощью напильника.

Шаг 4. Вырезка отверстия под воронку. На этом этапе потребуются ножницы по металлу. В отличие от болгарки, они не повредят внешнее защитное покрытие металла. Диаметр отверстия должен быть чуть больше диаметра воронки.

Шаг 5. Установка желоба и остальной водосточной системы. Все элементы, включая муфты, поворотные углы и заглушки, фиксируют между собой с помощью защелок. Важно, чтобы от заглушки до ближайшего кронштейна было не менее 20 см.

Шаг 6. Монтаж водосточных труб и колен, включая сливное. Для этого на конец воронок надевают колена, в которые вставляют трубы. Затем монтируют хомуты. Часть хомута отгибают, чтобы открыть, вставляют туда трубу до щелчка, затем защелкивают, фиксируют к стене и закрепляют саморезом. В нижней части труб устанавливаются сливные колена.

Расчет водосточной системы

Перед тем как установить водостоки, нужно составить схему и произвести расчет всех необходимых материалов.

Благодаря этому монтаж водостоков своими руками пройдёт с наименьшими затратами материалов и с наибольшей точностью.

Подготовку всех данных по материалам можно проводить в определенной последовательности.

Сначала нужно разобраться, как правильно определить необходимое количество желобов.

Для этого длину каждой стороны дома нужно разделить на равные части, но не более четырех метров. Это связано с тем, что желоба чаще всего встречаются длиной по 3 и 4 метра.

При расчете нужно отталкиваться от этого. Соответственно, общее количество желобов необходимой длины можно найти путем деления длин сторон в метрах на длину желоба.

Сделанный расчет рекомендуется округлять в большую сторону. Для надежности системы, соединений должно быть как можно меньше.

Внутренние и внешние углы рассчитываются в соответствии с количеством и конфигурацией углов строения.

Кронштейны и крюки идут с шагом 50-60 сантиметров для металлических и 30 сантиметров для пластиковых систем, имея установку с уклоном желоба в 1 см на каждые 3-4 метра.

В месте, где установлен желоб с воронкой, кронштейны закрепляются на расстоянии не менее 15 см от воронки, углов, заглушек и мест соединения. В стандартной двускатной крыше достаточно двух заглушек по краям системы.

Количество необходимых воронок зависит от длины кровли. Одна воронка способна принимать воду с 10 метров желоба.

Если крыша длиннее, то необходимо установить две воронки на противоположных краях. Но расстояние между ними не должно выходить за 20 метров.

Количество соединителей зависит от типа выбранной системы. Иногда крепление углов к желобу осуществляется с помощью соединителя, но в основном это происходит напрямую.

Водосточный слив устанавливается с помощью кронштейнов-хомутов к стене строения. Число мест установки сливных труб соответствует количеству воронок.

Трубы для слива тоже существуют длиной 3 и 4 метра. Их количество зависит от высоты стены. Значение высоты округляется в большую строну и делится на равные части.

Сливы крепятся через каждые 100 см, при этом дополнительно закрепляются колена и соединения.

Видео:

Колено применяется в некоторых случаях. Например, если стропильная конструкция кровли предусматривает свес, край которого значительно выходит за пределы стен.

В таком случае при помощи колена слив подводится к стене.

Есть ли выбор по материалам изготовления?

Да, и довольно большой. Кого более подробно интересует данный вопрос, сможет самостоятельно найти соответствующую информацию. Практика показывает, что большинство собственников монтируют водосточные системы из пластика или оцинкованного металла. Медные изделия из-за высокой цены малопривлекательны, алюминий – не обладает достаточной механической прочностью, и так далее. У каждого вида продукции есть как плюсы, так и минусы.

Но независимо от материала, из которого изготовлены элементы водосточной системы, порядок работы по ее монтажу остается неизменным; разница может быть только в отдельных деталях (все особенности установки, крепления оговариваются в сопроводительной документации на товар).

Внимание! Данная статья не является инструкцией в истинном значении этого слова. В ней рассматриваются лишь общие моменты. При установке водосточной системы необходимо руководствоваться рекомендациями производителя.

Как ухаживать за водосточной конструкцией

Для того чтобы такая система прослужила долго и не утратила своих качеств, нужно выполнять следующие правила:

• Каждую весну и осень нужно прочищать все части водостока, чтобы удалить накопившейся грязь (мусор, старые листья, нарост льда).

Два раза в год промывайте водосток напором воды

• Очень простой и легкий способ промывка водостока сильным напором воды.
• Нельзя чистить корпус водостока при помощи наждачной бумаги или щеток с твердой поверхностью. В таком случае может повредиться защитный слой элементов, что приведет к быстрому выходу из строя.
• Время от времени проверяйте места стыков частей водостока. Под воздействием окружающей среды, они могут потерять свою герметичность, в этом случае обязательно замените их или отремонтируйте.

Водосточная труба с сеткой

• В том случае, если система водостока установлена в местах, где часто бывают минусовые температуры, то уместно установить антиобледенительную систему.

Установка водостока — дело несложное, но учтите, что каждая система может требовать своего подхода, поэтому стоит попросить инструкцию по монтажу водосточной системы у производителя. Кроме того, правильно подобранный и смонтированный водосток сохраняет целостность и внешний вид сооружения.

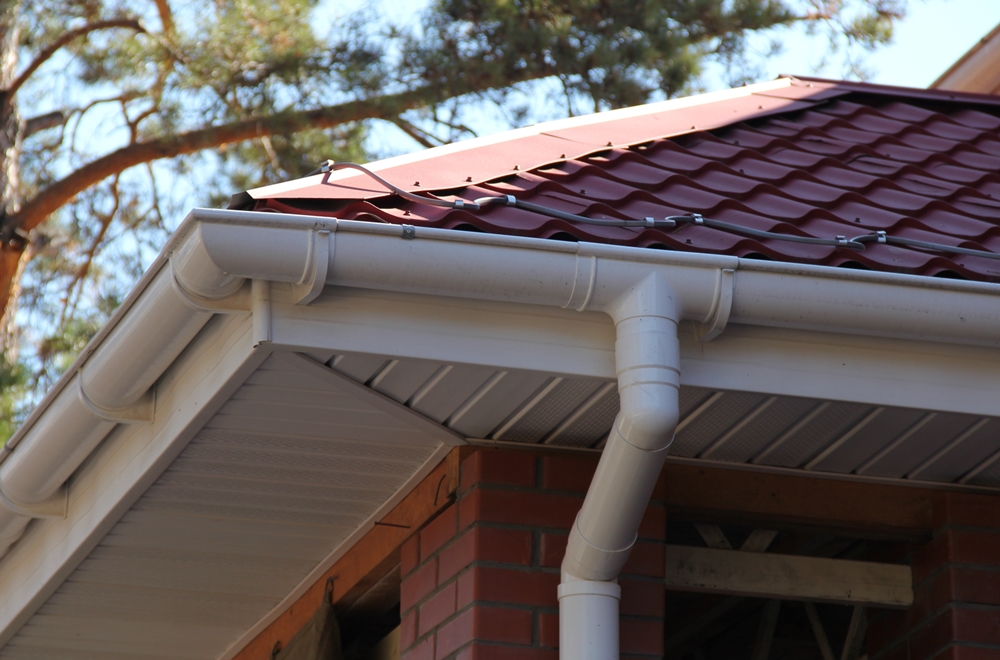

Обогрев водостока

Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.

Возможны две схемы обогрева водостока:

• Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
• Наружная схема – это монтаж обогревателя на нижней части ската крыши.

Внутренний обогрев водосточных желобов

Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.

Последовательность монтажа

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
• Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4.
• Надеть заглушку воронки 12 на открытый конец воронки.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
• Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
• Средний хомут устанавливается в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
• Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
• Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
• Хомут устанавливают в положении «Фитинг».
• Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
• Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
• Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
• Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, шуруповерт, дрель.
• Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, стусло, пила с мелким зубом.

Особенности монтажа водостока

1. Держатели водостока крепятся на лобовую доску. Ее толщина должна обеспечивать такое положение кронштейна, при котором карнизный свес накрывает 1/3 диаметра желоба. При таком размещении водостока дождевая вода не разбрызгивается и не переливается через край.

2. Первым устанавливается кронштейн, максимально удаленный от водосточной трубы. Внешний край желоба должен находиться на 1-2 см ниже предполагаемой линии ската, это предотвратит разрушение водостока сходящим снегом.

Чтобы обозначить линию ската, положите на кровлю деревянную рейку длиной 80-100 см.

Вторым устанавливается кронштейн у водосточной трубы. Он задает угол уклона водостока (3-5 мм на каждый погонный метр желоба):

— с помощью уровня проведите на лобовой доске горизонтальную линию и отметьте на ней положение кронштейна;

— измерьте расстояние между первым и вторым кронштейнами. Рассчитайте и отложите от горизонтальной линии вниз разницу по высоте (30-50 мм на 10 погонных метров желоба);

— закрепите второй кронштейн.

Натяните между ближним и дальним кронштейнами шнур, установите по нему промежуточные кронштейны. Шаг между ними определяется инструкцией по монтажу.

Превышение рекомендованного шага может привести к провисанию и последующему разрушению водосточного желоба.

3. Если на крыши присутствуют ендовы, уклон направляется в сторону фронтонов. Точное положение воронки над ливнеприемником определяется с помощью отвеса.

4. При установке водосточной системы капельник заводится внутрь желоба.

Обратите внимание, устанавливать элементы водосточной системы на кровельные материалы Ондулин не допускается!

Статья по теме: Двухскатная крыша с разными скатами асимметричная

Сборка ливнесточной системы

1. Установка крепления желобов. На ветровую планку наносят уровень горизонта и согласно линии делают пометки с 50-сантиметровым интервалом. В помеченных местах со сдвигом на 1 сантиметр крепят кронштейны. Тем самым, от самой нижней точки водосточной системы (место установки воронки) каждое последующее крепление должно располагаться выше предыдущего на 1 сантиметр.

Монтаж и сборка желобов. При монтаже элементов ливнесточной системы, согласно инструкции, каждый стык необходимо соединить саморезами и герметизировать. Специалисты советуют соединять желоба тексами, а для герметизации использовать морозостойкий силикон (прочтите: «Проектирование и монтаж водостоков для крыши»).

Крепление воронок и поворотов. В желобе до выполнения этого этапа работы следует сделать отверстие (можно использовать ножовку), чтобы вода могла проходить в трубу.

Основное теперь — точно определить место крепления желоба и воронки, чтобы прорезанное отверстие располагалось точно над ней. Соединение данных элементов выполняется так: с одной стороны крепят фиксатор, а с другой, под желоб подгоняют фальц. Чтобы устранить возможность провисания такого соединения как поворот, надо по обе его стороны установить кронштейны.

Установка заглушек на желобе. Для плотного прилегания заглушек используют резиновый уплотнитель.

Соединение желобов. Чтобы монтаж водостока своими руками был надежным, потребуется уплотнительный материал или соединители желобов с уплотнителем.
