Дымоход для бани через стену — как вывести трубу через стену?

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

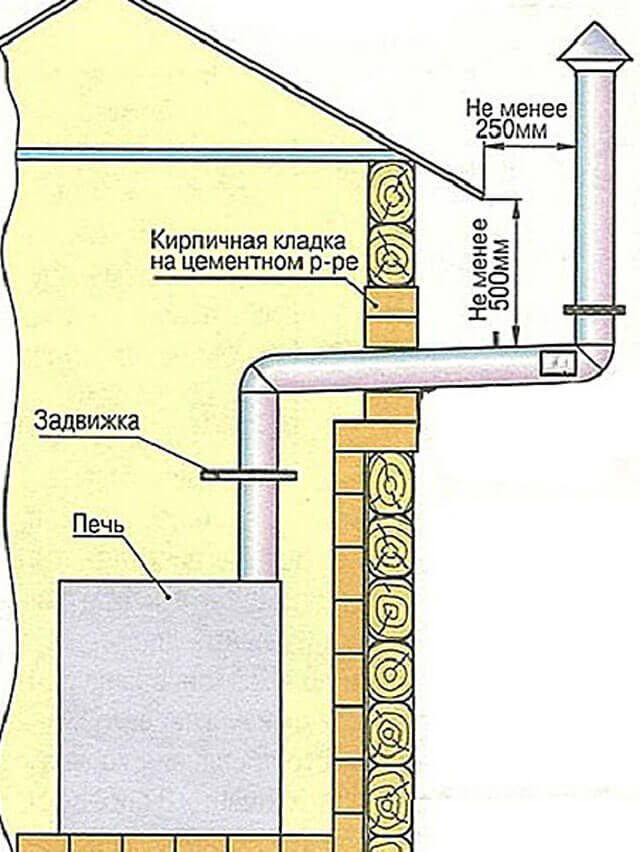

 Как вывести трубу из бани через стену

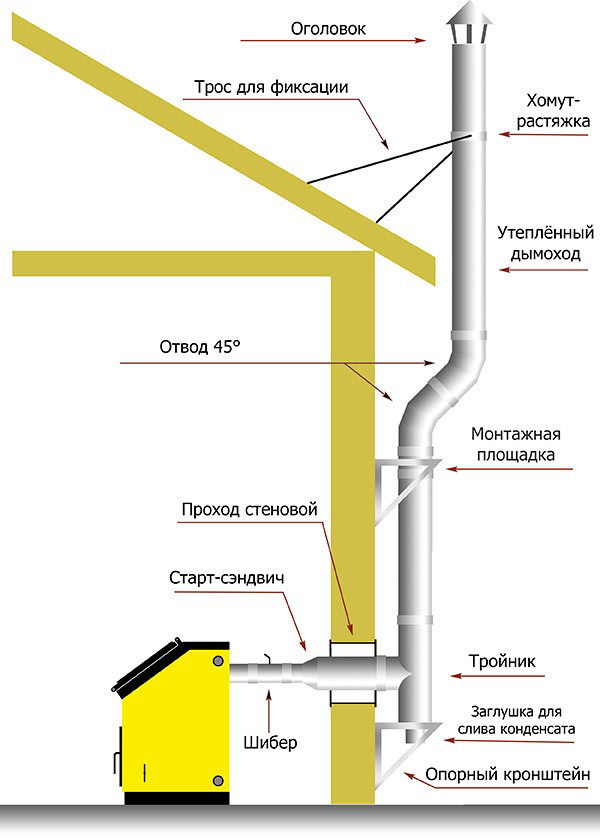

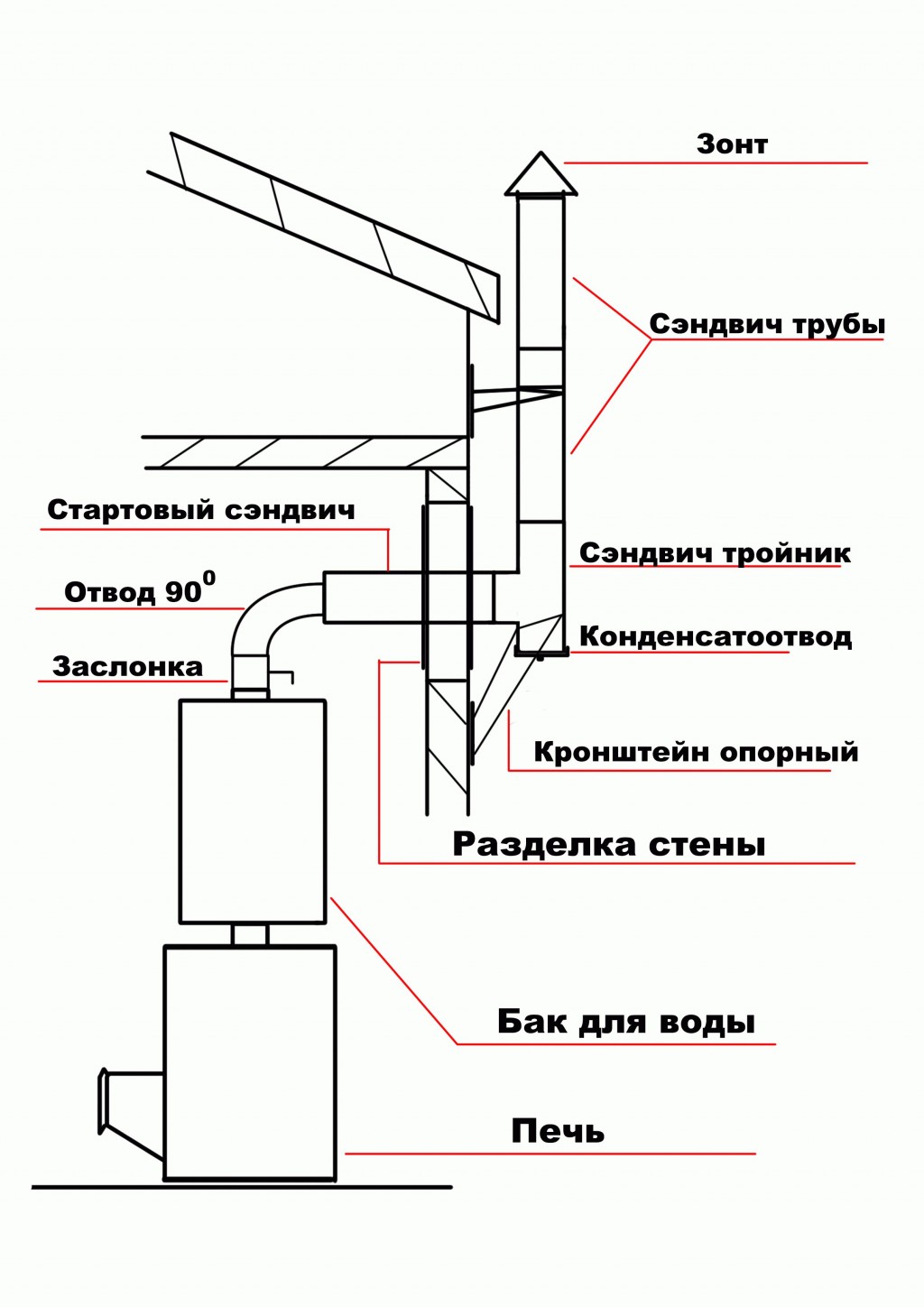

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

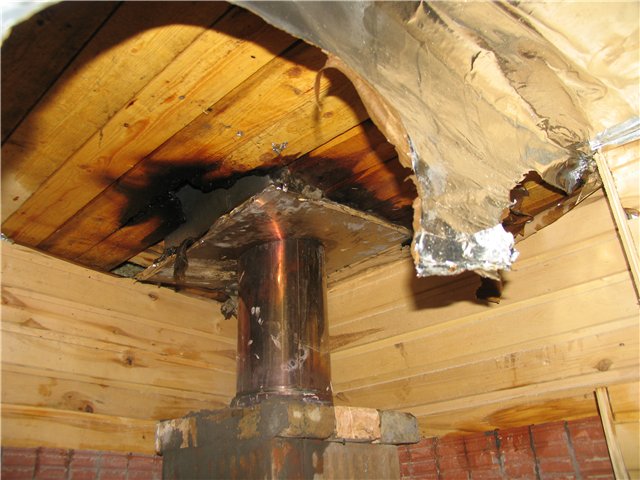

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

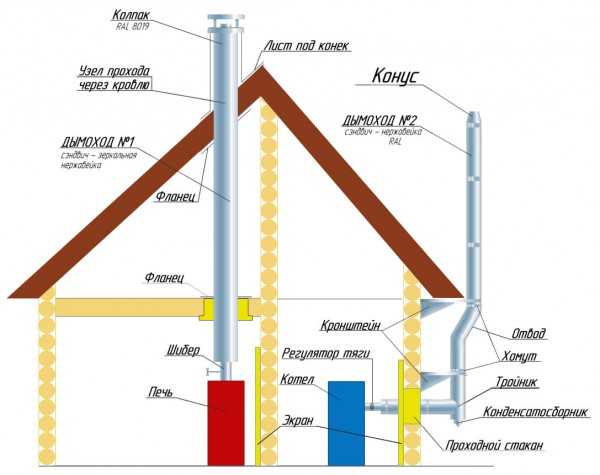

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

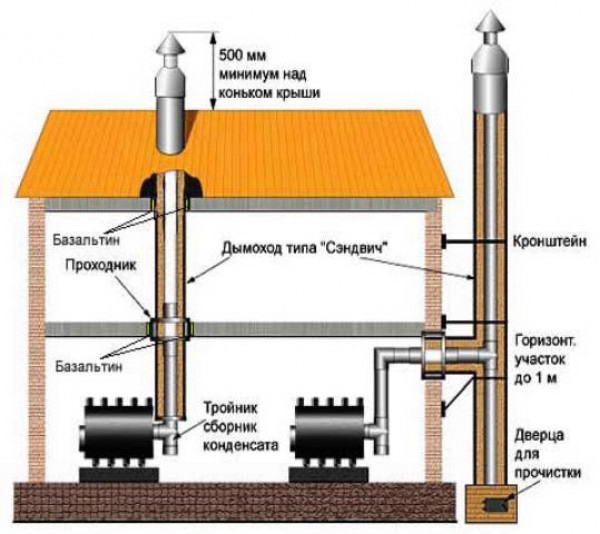

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Виды дымохода

Использовав неправильный материал дымохода при монтаже в бане своими руками, могут возникнуть трудности в процессе эксплуатации. Связаны они будут выходом топлива из трубы, способностью сохранить температурные режимы в бане. Сгорание топлива будет проходить в неправильной форме.

Важно подобрать нужный материал для монтажа трубы дымохода в бане. Трудности на фоне неправильного выбора приведут к моментальному выгоранию топлива без должного прогревания парильной.

Широкий выбор материалов предоставляет сделать правильный выбор для достойного результата.

Из наиболее доступных подходят:

Асбестоцементные

Достоинств выбора ─ недорогая стоимость и простота в монтаже. Из-за низкой стоимости, есть минус выбора данного материала, может скапливать водяные пары на поверхности внутри дымохода.

Черный металл

Обладает высокой проводимостью тепла, нагревается достаточно хорошо, служит долго и надежно за счет плотности и прочности материала. Но усложняется процесс установки, черный металл обладает достаточной степенью тяжести и принесет неудобства.

Кирпичные дымоходы

Большим плюсом служит красота внешнего вида конструкции. Многие выбирают ее из эстетических соображений. Не считается экономным вариантом расходного материала конструкции. С внутренней стороны необходимо проводить гильзовку вкладышей, чтобы не забивалась сажей. А полная забивка грозит потерей тяги, полным распадом трубы от влаги внутри трубы и снаружи. Доводить работу до ума просто необходимо, а красота и приятный эстетический вид не спасут от загрязнений и не служат залогом долгой службы в эксплуатации.

Керамические

Надежный, устойчивый материал выдерживает разные перепады температурных режимов. Долговечен в использовании из-за прочности. Хозяин не сможет выполнить установку, ей занимаются опытные мастера. Большим минусом служит ее непригодность к ремонту. После установки невозможно внести изменения в конструкцию, но подходит к любым видам казана.

Нержавейка

Металл выдерживает перепады температуры, выносит практически любые атмосферные условия окружающей среды.  Часто применят в качестве материала, не накапливает копоти. Эстетичный внешний вид трубы и легкость в использовании повод выбрать материал из нержавеющей стали. Часто применяют сэндвич-трубы для монтажа дымохода в бане своими руками.

Стекло

Обладает высокой устойчивостью к влаге, отличается дороговизной, используют не часто. Цена высокая, но рассматривая положительные стороны, то материал конечно того стоит.

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома,нет необходимости устанавливать 5м вертикальную дымовую трубуКоаксиальный дымоход на бревенчатом фронтоне Доступный по цене и схеме реализации вариантВертикальные варианты коаксиальных конструкций Ошибки в установке горизонтальной трубыДлина горизонтальных участков Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла , потому что не придется устанавливать систему принудительной вентиляции . Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650  оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Разберемся с размером труб

Толщина материала, из которого изготовлены ступени дымоотвода, не должны быть менее 2 мм. Они более надежны и прослужат дольше. Материал оцинковка или нержавеющий металл. Широкую популярность сегодня приобрели сэндвич-трубы. Внутри обычной трубы расположена еще одна, а в промежутке между ними находится базальтовая вата. Это дополнительная изоляция защищающая дымоотвод от возгорания и служащая утеплением. Согласно сложной конструкции, внешний и внутренний диаметр претерпели изменение. Поэтому нужно заранее рассчитывать выбор, учитывая их. Допустим, вывод от печи равен 15 см, если приобретать обычный дымоотвод, внутренний диаметр не изменится, а в сэндвич трубе он будет меньше. Необходимо это учитывать и приобретать переходники. А в целом, такие трубы отлично подходят для бревенчатых бань, когда необходима дополнительная изоляция на выходе.

Такие дымоходы дорого стоят, и если вам необходима экономия, то можно использовать обычный вариант, и самостоятельно изолировать соединение. Для этого продаются специальные кожухи, внутри которого дополнительно прокладывается слой асбестового полотна или другого термозащитного материала. Для надежности можно на выходе из стены облицевать место керамическим кирпичом. Но эта работа более трудоемкая и придется делать в стене проем больших размеров.

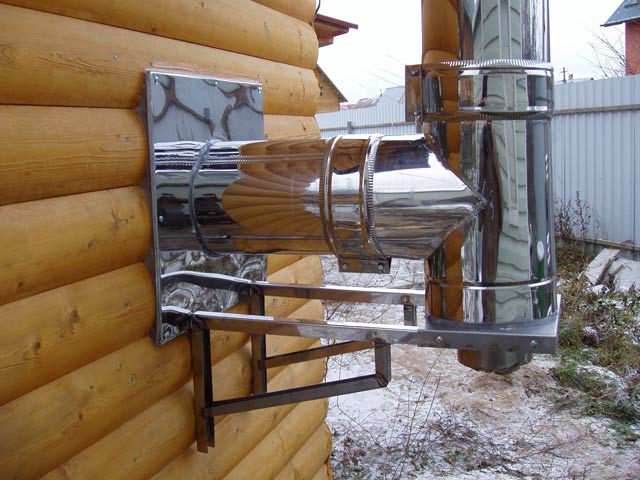

 Крепление кронштейна для установки дымоотвода к стене бани снаружи.

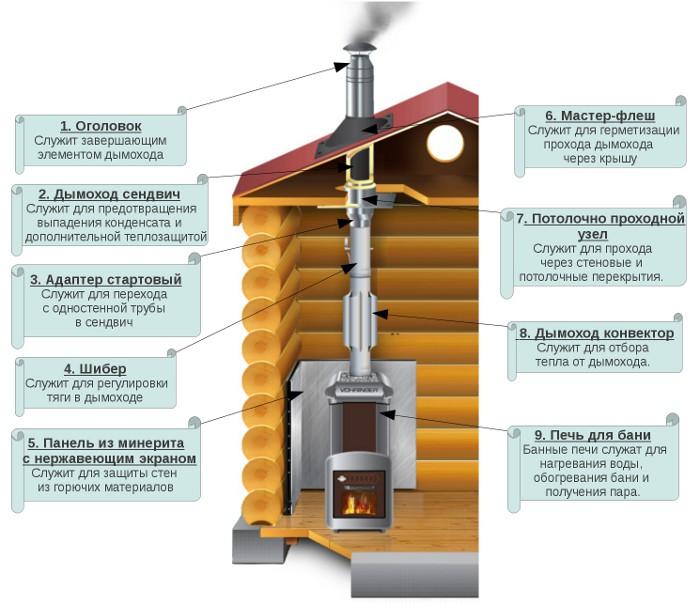

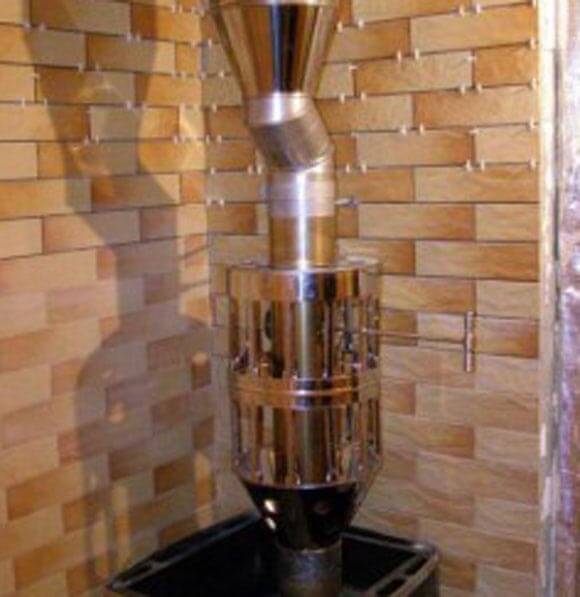

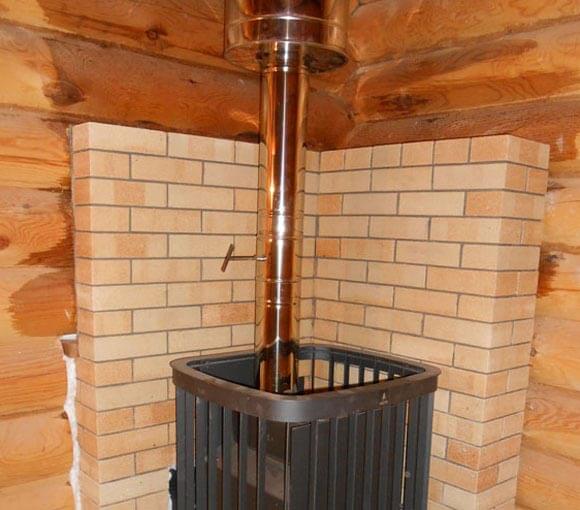

Особенности дымохода для бани

Первоначально русские бани топились «по-чёрному». Банные дымоходы попросту отсутствовали. Печь загружалась дровами, через какое-то время они полностью выгорали. Дым и прочие продукты горения частично выводились наружу через двери, частично оседали на стенах. Вся баня изнутри была закопчена и покрыта слоем сажи, отсюда и название — по-чёрному. Если дрова в топке не выгорели полностью, то тлеющие угли продолжали выделять угарный газ, что создавало опасность отравления с разными последствиями, вплоть до летального исхода. Примечательно, что и сегодня находятся любители такого типа бань, считающие их наиболее правильными и полезными.

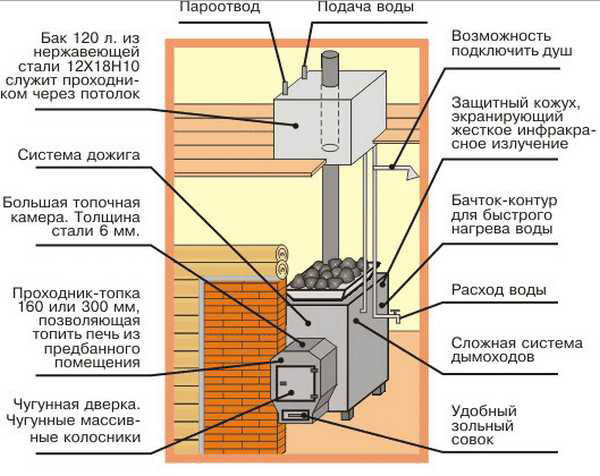

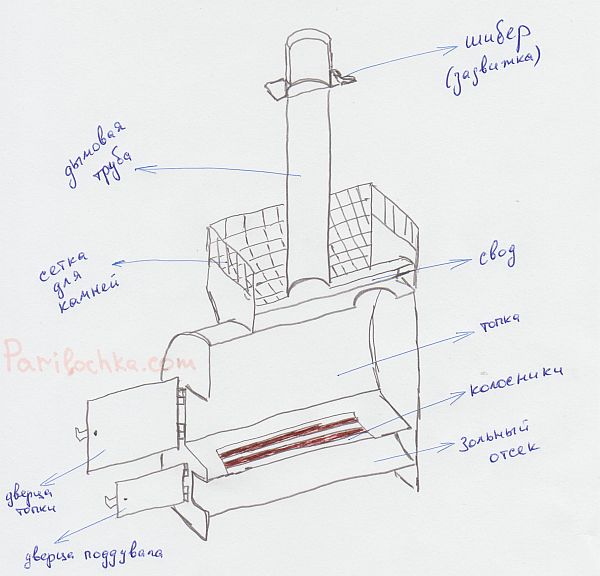

Современные конструкции печей имеют систему дымовыведения, позволяющую находиться внутри во время растопки печи и обеспечить качественную отделку помещений в бане. Банные дымоходы работают в связке с печами меньших объёмов, поэтому они имеют относительно небольшие размеры и протяжённость дымового канала. Они быстрее прогреваются, что позволяет избежать образования большого количества конденсата. При этом малая высота трубы создаёт угрозу обратной тяги, когда турбулентные потоки ветра создают высокое давление, выдавливающее дым внутрь помещения. Для того чтобы избежать опасности попадания продуктов горения внутрь помещения, надо знать, как правильно сделать дымоход в бане, каким образом соединяются печи и дымовыводящие каналы.

Это тоже важно знать: Как правильно собрать дымоход для дома

Советы по чистке печных труб

В отличие от дымоходов обогревающих твердотопливных печей, которые чистят в начале каждого отопительного сезона, банные трубы обслуживают по мере необходимости. Практика показывает, что при регулярном использовании парной эту процедуру необходимо проводить не реже 2 раз в год.

Для удаления сажи с внутренней поверхности газохода удобно использовать металлические или пластиковые ёршики с металлическим грузом. Привязанная к ним верёвка позволяет опускать приспособление сверху вниз, очищая канал по всей его длине.

Ёрш с грузом для чистки дымовых каналов позволяет чистить дымоходы любой длины

Если нет возможности подобраться к верхнему срезу трубы, то в её нижней части обустраивают люк. Через него осуществляют чистку снизу вверх, используя такой же ёрш, присоединённый к длинному стальному тросу. Конденсат из системы с металлическими трубами сливают при помощи шарового крана, который монтируют в самой нижней точке влагоулавливателя.

Механический способ хоть является наиболее эффективным, однако сопряжён с довольно серьёзными трудозатратами. Сделать процесс очищения от сажи более лёгким можно при помощи химических средств, которые сжигают в печи вместе с дровами.

Видео: как почистить дымоход в бане

Дымоход является обязательным атрибутом банной печи, от которого зависит эффективность её работы. Выбрать, какой именно должна быть его конструкция, — это только полдела. Не менее важно в процессе проектирования и монтажа не забывать о СНиП и нормах пожарной безопасности. Только в этом случае пожелание «с лёгким паром» будет звучать как призыв к безопасному и приятному времяпрепровождению.

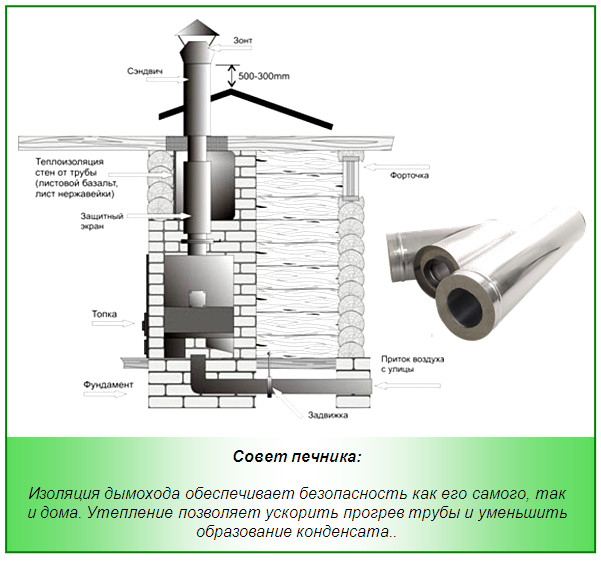

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

• Противопожарную термоизоляцию;
• Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

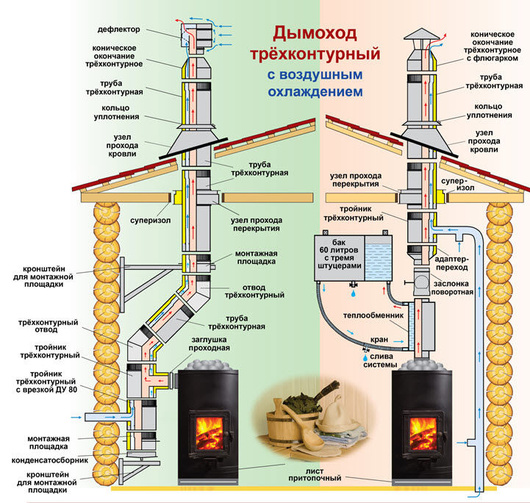

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.

Калькулятор расчета сечения дымохода камина – для самостоятельного проектирования

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы.

С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование.

Совет

Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий.

Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10.

Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые  значения из нее уже заложены в программу калькулятора.

• Значения ширины и высоты каминного окна вносятся в миллиметрах.
• Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
• В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
• В соответствии с этим выбором и берется значение после проведения расчета.

А – диаметр круглого дымохода (в миллиметрах);

Б – длина стороны квадратного канала (в миллиметрах)

В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Рекомендации по эксплуатации

Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы.

Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

1. Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
2. После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
3. Используют сухое топливо для работы котлоагрегата.
4. Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
5. Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
6. Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
7. Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.

Систематическая очистка дымовой трубы

Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.

Проведение монтажа

Проводя монтаж, ориентируются на требования СНиП.

Технологическое отверстие

1. Дымовые каналы разрешено делать приставными (этот вариант рассматривается в статье).
2. Технологическое отверстие в стене по диаметру (размерам) должно соответствовать таблице К (СНиП 41-01-2003).
3. Минимальное расстояние от дымохода до стены 260 мм для горючих стен и 200 мм для стен из кирпича, блоков, бетона.
4. Свободное пространство должно позволять проложить слой негорючего теплоизолятора, обеспечивающего температуру на поверхности менее 40°С.

Расположение канала

Требования к каналам газоотвода:

После монтажа горизонтального участка отверстие в стенке утепляют и закрывают с двух сторон экраном.

Крепление металлического листового экрана

Листовой экран на отверстии нужен для защиты теплоизоляции от намокания, прямых солнечных лучей, предотвращения выпадения изоляционного материала. Экраны устанавливают внутри и снаружи.

Сбор элементов конструкции

Сбор конструкции проводят согласно чертежу. При соединении элементов выполняют рекомендации завода-изготовителя:

1. Для крепления к стене применяют специальные кронштейны.
2. Обход свеса кровли выполняют углами 30° или 45°.
3. Верх трубы обязательно оформляют зонтом или дефлектором, который не должен препятствовать свободному выходу продуктов сгорания.
4. Горизонтальный и наружный вертикальный участки соединяют через тройник с открывающимся нижним отверстием для удаления сажи, копоти, нагара.

Огнестойкий короб и теплоизоляция

Одностенные трубы дома защищают теплоизоляционным слоем.

Возможно несколько вариантов:

• постройка вокруг трубы огнестойкого короба;
• обертывание теплоизоляцией и затем вторым слоем металла.

При выборе второго варианта имеет смысл посчитать экономическую выгоду по сравнению с сэндвич-изделиями.

Как поставить: заключение

Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.

Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.

Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.

Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

• теплоизол;
• фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Ещё одним популярным материалом является фольгоизол. Он состоит из слоёв фольги и теплоизолятора. Фольга будет использоваться в качестве отражающего материала, что позволяет сберечь в бане до 90% тепла.

Лучшим материалом для изоляции дымохода является фольгоизол Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Вокруг патрубка в местах его прохождения через потолок рекомендуется соорудить железный короб и насыпать внутрь керамзит. Толщина слоя — 5–10 см. Он сможет сдержать тепло и защитить деревянные детали от воспламенения.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами. Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки.

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
3. Далее на саморез нужно надеть шайбу и кусок асбеста.
4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

1. На дно наносится слой глины 20 мм.
2. Оставшееся пространство заполняется керамзитом.

Виды дымоходов в зависимости от материала

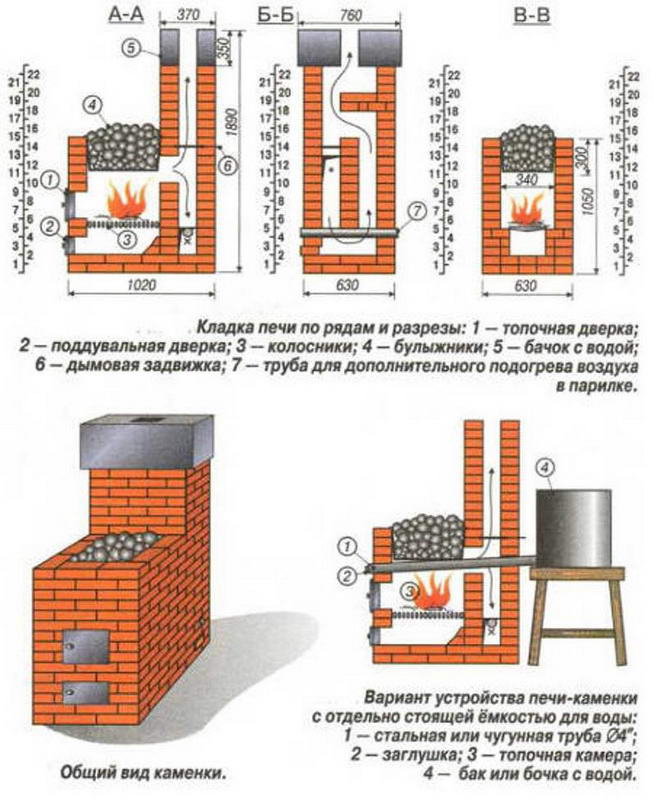

Кирпичная труба используется в настоящее время очень редко. Для устройства такой трубы требуется возведение опорного фундамента. Кирпич со временем подвергается разрушению изнутри и может пропускать некоторое количество газов.

Для некоторых интерьеров используют декоративный кирпичный дымоход . но внутри прокладывается труба из нержавеющей стали. Работа смешанного дымохода на деле является достаточно эффективной.

Дымоход из стальной трубы

• Одинарная труба применяется для вставки в кирпичную конструкцию, для ремонтных работ или для временной проверочной установки.
• Двустенная труба или сэндвич очень часто применяется для дымохода. В его принципе заложена работа труб большого и маленького размера, вложенных одна в другую. Просвет между их стенками заполнен утеплителем, что не даёт конденсату образовываться на стенках дымохода.
• Коаксиальный вариант дымохода применяется в тех отопительных системах, когда для горения необходима подача воздуха и отток дыма одновременно. Дымоходы, предназначенные для двойного действия, имеют две трубы, как в двустенном варианте, только пространство между их стенками не заполнено утеплителем, а служит для продвижения свежего воздуха. Дым удаляется по внутреннему диаметру.

Сборные элементы для стального дымохода газового оборудования

1. Соединительные переходные муфты для соединения выхода газового котла и трубы.
2. Основные трубы, выпускаемые для удобства монтажа длиной в 1м.
3. Тройник для очистки и проверки засорённости трубы, устанавливаемый на горизонтальном участке.
4. Тройник для сбора конденсата, монтируемый в месте поворота дымохода в вертикальное положение.
5. Уголки для осуществления поворотов труб от газового котла.
6. Компенсатор для смягчения линейного расширения дымохода при изменении температуры.
7. Узел для оформления выхода канала через перекрытие.

Условия к устройству дымовых каналов газовых котлов согласно СНиП

Для каждого газового устройства следует предусмотреть отдельный дымоход. В виде исключения допускается подключение двух котлов к оной системе удаления дыма. Но делать это можно с промежутком 0,75 м от предыдущей врезки.

Обеспечить обязательную герметизацию труб и их соединений для недопущения утечки угарного газа во внутренние помещения дома.

Внутренняя полость дымохода на всём протяжении должна быть свободна от загромождающих предметов, грязи и копоти. Все загрязнения ведут к снижению тяги.

Размер трубы не может быть меньше размера выхода из газового котла, допускается одинаковая ширина или больше. Идеальным считается круглое сечение трубы, иногда возможно прямоугольное или квадратное .

Монтаж газохода с пересечением стены

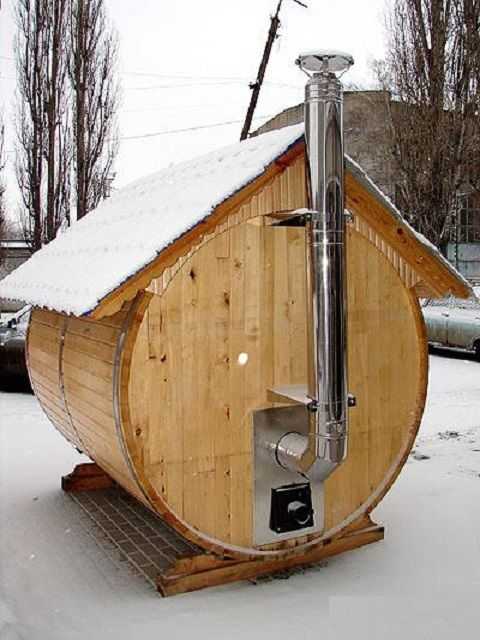

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Селать самому или купить?

Изготовить потолочный узел можно в домашних условиях, причем он может быть не хуже готового магазинного варианта. Но для этого понадобится время, сноровка и специальный инструмент:

• ножницы по металлу;
• болгарка;
• заклепочник;
• ручной гибочник и т.д.

К тому же не стоит забывать, что придется не только посмотреть видео или самостоятельно почитать СНиП: надо будет выкроить время и на поход в строительный магазин. Про саму сборку и монтаж пока и речи не идет. Но если все-таки надумаете поиграть в «очумелые ручки», то специально для вас я подготовил пошаговую инструкцию по сборке потолочно-проходного узла.

Как собрать сэндвич-дымоход

Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур. Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше.

Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.

Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.

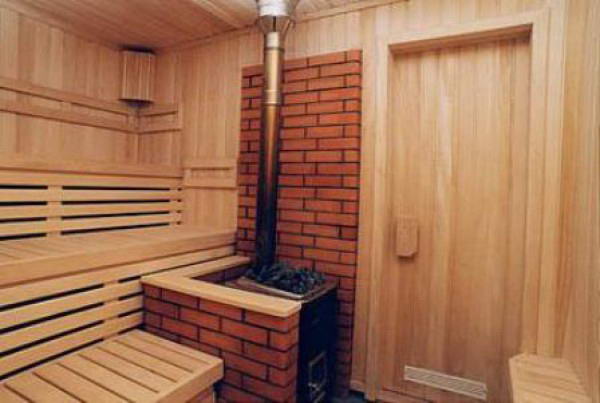

Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:

• не отнимает пространство внутри дома;
• не требует дополнительных узлов прохода сквозь перекрытия;
• гораздо проще в монтаже и дешевле;
• удобнее в обслуживании.

Какой должна быть высота дымовой трубы ↑

Необходимым условием стабильной и надежной работы практически всех источников тепла является наличие хорошей тяги. Она возникает за счет разницы между температурами отработанных газов и наружного воздуха. С увеличением этой разницы, растет тяга. Она напрямую зависит от высоты, характеристик и правильности устройства дымохода.

Действие ветра способно усиливать естественную тягу в трубе, а может и мешать. При благоприятных условиях горизонтальные потоки ветра, сталкиваясь с дымовой трубой, меняют свое направление и движутся снизу-вверх, в результате у выходного отверстия создается разрежение, и продукты сгорания буквально высасываются из дымохода. В случае наличия других препятствий, ветер может направляться сверху-вниз и создавать обратное движение газов – обратную тягу, что приводит к задымлению помещения.

Схема определения высоты дымовой трубы

Нормальному движению ветра может мешать любое высокое сооружение, расположенное рядом, в том числе и часть скатной кровли. Поэтому высота дымовой трубы определяется с учетом расстояния до конька согласно нормативной схеме.

При этом общая высота трубы от теплогенератора должна быть не менее 5 м, для газового котла – не менее 3 м.
