Видеоинструкция правильного расчета шага обрешетки под металлочерепицу

Кладете обрешетку на старую кровлю? Несколько советов

Иногда возникают ситуации, когда локальный ремонт кровли не дает нужного результата, а ее демонтаж нецелесообразен. Так может произойти, если Вы ограничены во времени, разборка покрытия затруднена или влечет дополнительные и неоправданные расходы. В этих случаях основание и кровельные материалы Ондулин монтируются поверх старой кровли. Уложенная таким образом обрешетка не только служит основой для нового покрытия, но и укрепляет ветхую стропильную систему. Чтобы облегчить работу и избежать ошибок, мы предлагаем воспользоваться советами опытных кровельщиков.

Перед тем, как приступить к работе, внимательно осмотрите стропильную систему. Треснувшие и ослабленные элементы необходимо укрепить накладками. Гнилые участки удаляются, а при необходимости заменяется весь элемент конструкции.

Для изготовления контробрешетки и обрешетки используются пиломатериалы из лиственницы, ели или сосны, предварительно обработанные антисептическим средством.

Основные характеристики обрешетки кровли

При монтаже обрешетки обычно применяют брус, доски и фанеру. Их устанавливают под девяносто градусов относительно уже установленных стропил.

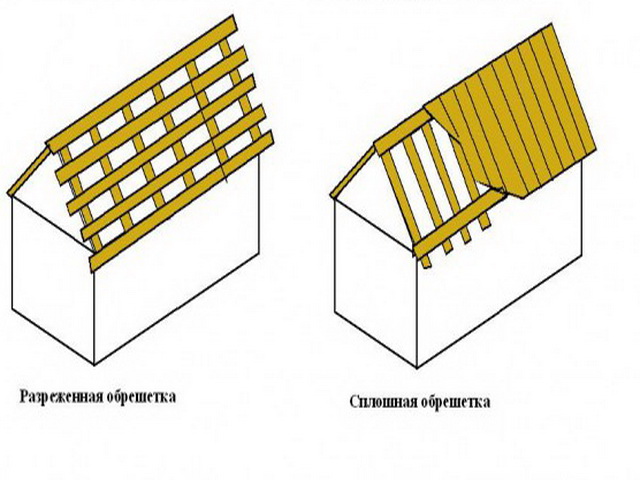

Известно 2 вида обрешетки под монтаж металлочерепицы:

• разряженная.
• сплошная.

Оборудовать обрешетку можно также двумя способами:

• в один слой, когда система основы монтируется на горизонтально выставленных стропилах, а бруски устанавливаются в параллель к коньку;
• в два слоя, когда настил обрешеточный укладывают в 2 слоя (второй настил – это ряд из брусьев, расположенных диагонально друг к другу).

Перед тем как приступать к обрешетке, необходимо высчитать шаг самой обрешетки, а также толщину используемого материала. Во время монтажа обрешеточного настила категорически запрещается применение досок, необрезанных, либо обрезанных лишь наполовину, т. к. в процессе укладки кровельщикам следует передвигаться по крыше, а отрезы досок с дефектами могут оказаться не в состоянии выдержать вес строителя.

Во избежание нестыковки, непрочной установки материала кровли и других всевозможных дефектов, желательно закупить строганный калиброванный материал.

Расчет количества пиломатериала на крышу

Крыша – очень важный функциональный элемент дома. Для обеспечения необходимой прочности ее конструкции производятся специальные расчеты, в том числе и определение количества необходимого пиломатериала. Это очень важно для определения объема предстоящих работ ввиду значительной стоимости строительного материала.

Схема наслонных стропил.

С чего начать вычисления?

Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:

• площадь сооружения, покрываемого крышей;
• тип кровли;
• материал покрытия;
• климатические условия;
• размер и сечение деревянных балок;
• приблизительный вес всей конструкции.

Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных.

Полный расчет материалов для крыши.

Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.

Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.

Выполнение расчета стропильной системы

Расчет стропильной системы.

Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:

1. Мауэрлаты укладывают по периметру кирпичного дома, поэтому расчет пиломатериала в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
2. Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:

• а = √(в2 + (с/2)2), где;
• а – длина стропила;
• в – высота крыши;
• с – ширина здания + выпуски под карнизы по 0,5 м;
• а = √(42 + (9/2)2) = 6,02 м.

1. Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м – 100 на 200 мм, а при шаге 1,75 м – 100 на 250 мм.
2. Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:

17 х 2 х 6,02 = 205 м

При шаге 1,1 м необходимо 9 пар брусьев, или:

9 х 2 х 6,02 = 109 м

Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.

1. Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
2. Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы – частую, а для металлочерепицы и ондулина – редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом – бруски толщиной не менее 5 см. К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое – к необоснованному увеличению общей массы конструкции.
3. Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.

Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.

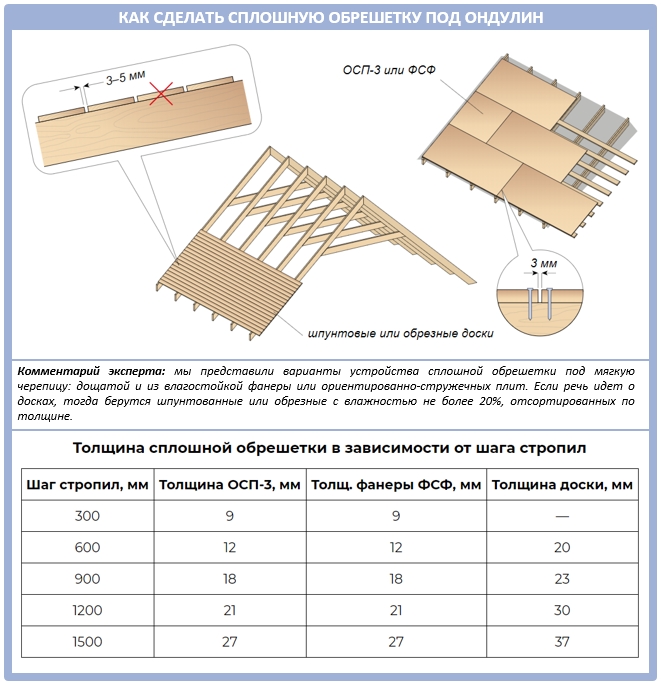

Материалы для обрешетки под Ондулин

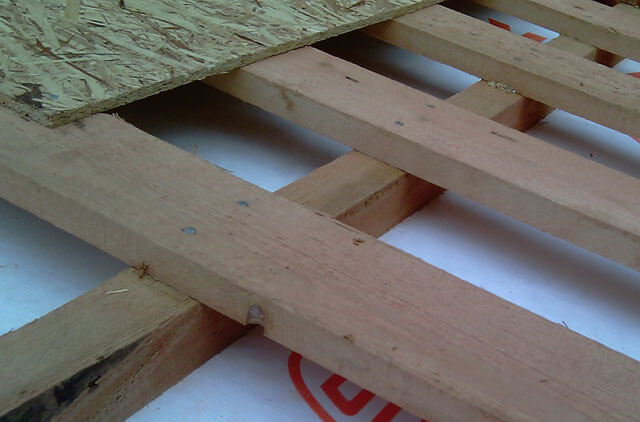

Для монтажа обрешетки используются бруски сечением 50*50 или 40*40 мм и обрезная доска размером 25*150 мм. Лучше всего приобретать древесину хвойных пород, поскольку она более устойчива к гниению. Для максимальной защиты все материалы необходимо обработать антисептиками и/или антипиренами. Для обустройства сплошного основания применяется влагостойкая фанера или плита OSB. Последняя обходится дешевле и практически не отличается по характеристикам от фанеры. Обрешетка из металла встречается гораздо реже — из-за дороговизны и сложностей в монтаже.

Шаг обрешетки под металлочерепицу

Чтобы вычислить шаг, необходимо выполнить определенные требования и произвести замеры.

• материал, используемый для кровли, непосредственно влияет на величину шага;
• в инструкции производителя указывается промежуток элементов между собой, чтобы измерить его, достаточно приложить линейку к кромкам досок, промежуток от нижнего края первой доски до верхнего края второй и будет этим расстоянием;
• промежуток между первой и второй доской делается меньшим;
• величина шага обрешетки имеет разное значение в зависимости от таких параметров, как уклон ската крыши и величины выступающей части листов кровли за линию первого бруска;
• на расчет также может влиять присутствие водостока и его конфигурация;
• при фиксации водостока к лобовой доске к выступу прибавляется 3 см, диаметр желоба тоже имеет значение для расчета;
• измерить ширину выступа можно только по лобовой доске, если она отсутствует — от стропильного среза;
• если вы ошибетесь в расчетах — это повлечет за собой неправильное расположение обрешетки и как следствие несовпадение её с местами фиксации;
• для правильного вычисления расстояния между двумя листами нужно воспользоваться правилом или уровнем, который укладывают на стропило, после чего измеряют расстояние от верхней точки первой волны и нижней кромкой листа, делается метка;
• затем, уровень выдвигается на длину элемента металлочерепицы, приставляется угольник к лобовой доске и отмечается точка нужного выступа, после этого уровень доводят до точки;
• проводится вертикальная линия от начала лобовой доски к отмеченному уровню и наносится метка, откладывается расстояние (от нижней кромки первой до верхней кромки второй доски), при этом обязательно учитывается угол наклона крыши и ширина выступа элемента покрытия кровли;
• нижняя планка должна быть большей толщины, нежели все остальные, чтобы избежать провисания края покрытия крыши;
• Все остальные замеры листов при монтаже обрешетки начинают от верхней кромки второй доски и отмечают равные промежутки, которые соответствуют рельефу листа, на каждом третьем стропиле нужно производить отметки, чтобы можно было откорректировать положение досок, так как они могут быть кривыми;
• после закрепления 3−4 рядов, можно материал для кровли положить на скат и брать его уже оттуда;
• элементы одного ряда должны быть плотно уложены друг к другу торцами, класть внахлест категорически нельзя. Чтобы прочность кровли была высокой, нельзя стыковать все доски на одном стропиле, распределение стыковок должно происходить по всей поверхности ската;
• если в крыше предполагаются ендовы, то монтаж и расчет выполняется сверху вниз, учитывая длину хвоста крыши, иногда для этого понадобится крепление дополнительной доски для фиксации планки конька.

Размерные особенности

Основными размерами обрешетки под металлочерепицу являются:

• шаг;
• размер применяемого пиломатериала.

Шаг определяется длиной волны металлической черепицы. Он имеет конкретное значение, зависящее от вида используемого профиля. Самый жесткий участок в профиле расположен внизу волны, перед началом следующей. Поэтому крепеж кровельного материала осуществляется именно в этих местах. Необрезную или полуобрезную доску при монтаже обрешетки применять не рекомендуется. Расчет шага укладки досок под металлочерепицу осуществляется следующим образом:

1. Шаг обрешетки под металлочерепицу выбирается согласно виду металлочерепицы.
2. Расстояние между брусьями обрешетки указывают в инструкции к конкретному типу кровли. Его рассчитывают от низа первой доски до верхней точки второй.
3. Между первыми двумя досками обрешетки значение шага берется меньшее.

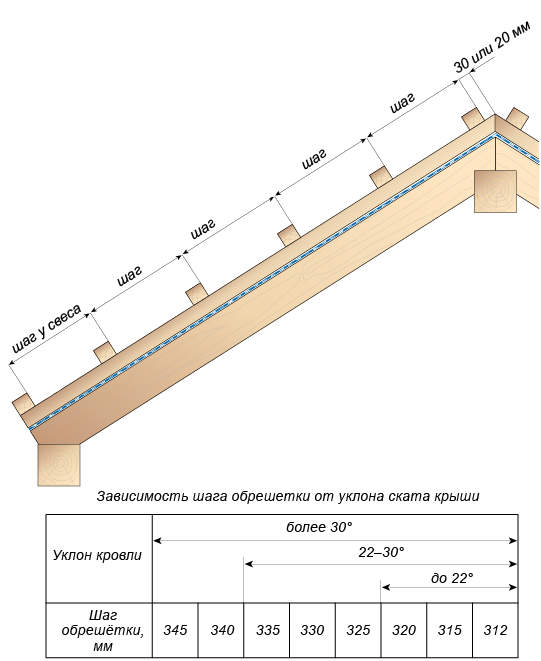

4. Шаг обрешетки для металлочерепицы зависит от уклона ската крыши и величины выступа кровельного материала за первый брусок обрешетки.
5. Отчет выступа материала для кровли осуществляется от лобовой доски. В случае ее отсутствия- от стропильного среза.

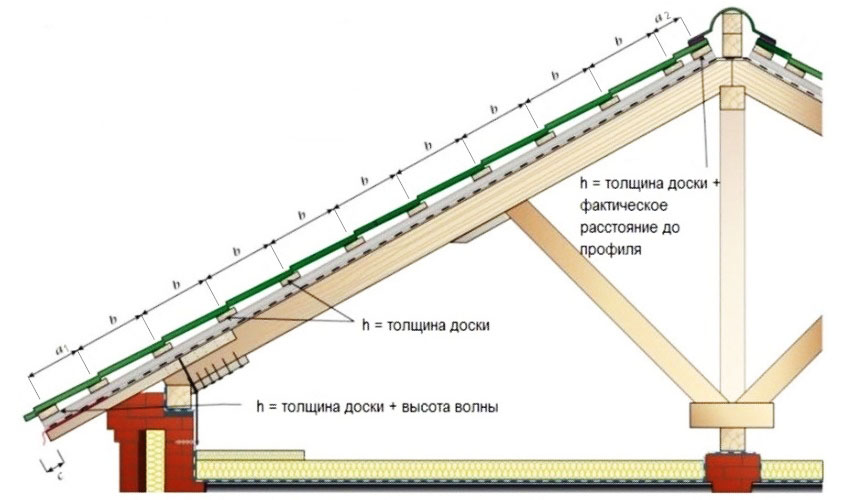

6. Правильный расчет расстояния между первой и второй досками достигается при укладке на стропило уровня длиной 120-150 см для замера расстояния от верхней точки первой волны до нижней части листа. После этого сделать отметку.
7. Теперь выдвигается уровень подобно листу кровли, угольник устанавливается к лобовой доске и на нем откладывается точка необходимого выступа. Необходимо довести уровень до этой точки.
8. Самая первая доска выбирается толще остальных с целью избегания висящего выступа при крепеже кровельного материала.
9. Замеры всех оставшихся досок обрешетки необходимо осуществлять от верхней точки второй доски через одинаковое расстояние в соответствие с кровельным профилем. Отметки для обрешетки наносятся через каждые два стропила, так как доска может в результате быть кривой и понадобится ее натяжка по нанесенным меткам.
10. В одном ряду доски обрешетки следует соединять на стропиле. Не рекомендуется укладывать элементы основания внахлест. Разбежку встык необходимо выполнять по стропилам.

Не рекомендуется стыковать всю обрешетку на одном стропиле. В противном случае не получится добиться необходимой жесткости конструкции. Многие производители изготовляют профили различной длины волны. Поэтому шаг будущей несущей системы различный для конкретного приобретенного вида металлической черепицы. Для легких и несложных конструкций, имеющих небольшую высоту волны кровли и толщину листа мм применяется обрезная доска сечением 25 × 100 мм. Доска, имеющее сечение 32 × 100 мм, является отличным вариантом для конструктивно сложных кровель. Также такую доску применяют для металлочерепицы с большой высотой волны и толщиной листа 0,5 мм. Для обоих случаев применяется стропильный шаг равный 0,6-0,9 м. Брусья, имеющие сечения 40 × 60 мм или 50 × 50 мм, устанавливаются в случае большого стропильного шага (более 1 метра). Имеется три основных вида профиля с разной длиной волны. Основные производимые типоразмеры металлочерепицы обладают длиной волны 300, 350 и 400 мм. Поэтому шаг определяется в зависимости от длины волны профиля. Интервал, равный шагу обрешетки, необходимо измерять от центра досок. На основании представленных данных производят расчет обрешетки под металлочерепицу.

Гидробарьер

Гидробарьер создаётся для предохранения утеплителя от влаги на кровлях с отапливаемым мансардным этажом. Влага содержится в атмосфере и выпадает в виде конденсата на внутренней поверхности кровельного покрытия в результате разности температур. В качестве гидробарьера используют как обычный рубероид так и микроперфорируемые подкровельные пленки.

Рубероид или кровельный пергамин обычно укладывается на сплошную обрешетку, т.к. у него нету собственной жёсткости. Укладывать рубероид вертикально или горизонтально – большой разницы нет, достаточно помнить, что слои кладутся внахлёст не менее 10 см и при горизонтальной укладке её надо производить снизу вверх.

Зачастую для разреженной обрешетки применяется подкровельная плёнка, которая натягивается поверх стропил с дальнейшим монтажом контробрешетки. Натягивание плёнки, начинается с нижней части ската, а крепление к стропилам производится при помощи степлера.

Обратим ваше внимание на то, что подкровельная плёнка имеет две стороны. На верхней стороне обычно наносится логотип фирмы производителя. Верхняя сторона обязательно должна быть обращена в небо, а нижняя, та которая без надписей, обращена вовнутрь дома. Так нужно делать совсем не для того, чтобы парашютисты и пассажиры пролетающих самолётов могли прочитать рекламу. Плёнка имеет различные свойства в разных направлениях.

Последующие ряды плёнки укладываются с нахлёстом 15-20 см на предыдущий ряд, для удобства на самой плёнке есть метка в виде сплошной полосы по обоим краям. Затем поверх натянутой плёнки на верхнюю плоскость стропильной ноги прибиваются заранее заготовленные бруски контробрешетки. Ширина бруска должна равняться ширине стропильной ноги, длина равняться ширине укладываемой подкровельной плёнки, а высота бруска должна быть 3 — 5 см для обеспечения достаточного воздушного зазора между гидробарьером и кровельным материалом.

В связи с тем, что способа передвижения по натянутой антиконденсатной плёнке ещё не изобрели, работы следует проводить поэтапно, послойно – ряд плёнки, контробрешетка, обрешетка кровли. Передвигаясь по смонтированной обрешётке можно монтировать следующий ряд – плёнка, контробрешетка, обрешетка и так далее.

Особенности монтажа

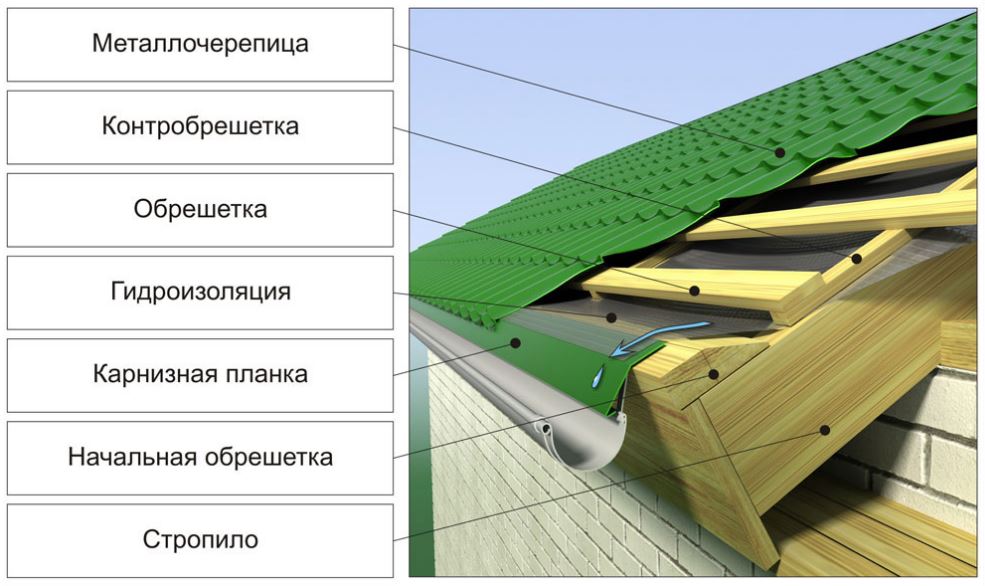

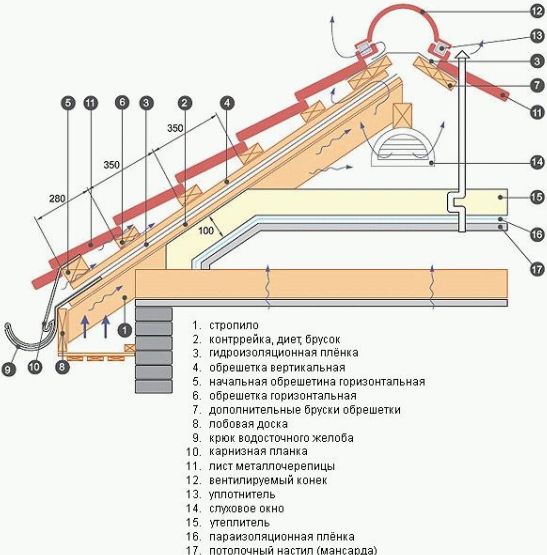

Конструктив покрытия теплой кровли

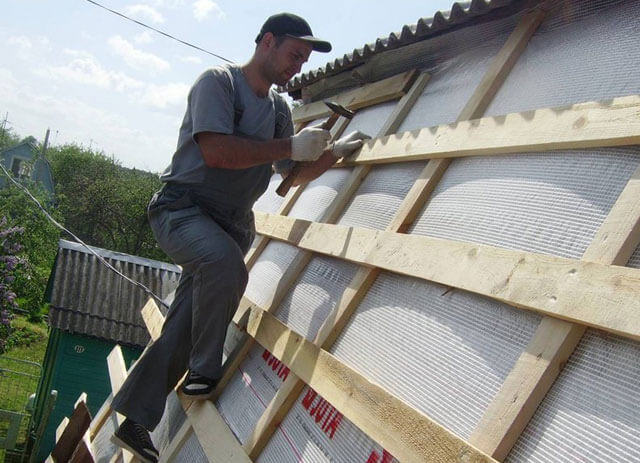

Рассмотрим самый сложный вариант — монтаж обрешетки на утепленной кровле. До установки настила здесь выполняется укладка гидроизоляции под металлочерепицу, которую крепят к стропилам при помощи степлера. Антиконденсатную пленку настилают внахлест, начиная с низа кровли. Ширина нахлеста соседних полотен должна быть не менее 10 см.

После этого на стропила набивают контррейку, которую иногда называют вентиляционной рейкой. Это могут быть деревянные обрезные бруски сечением 32х50 мм или доски размером 32х100 мм.

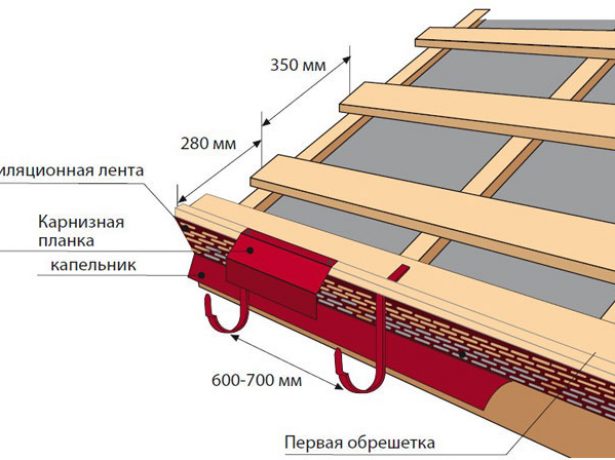

Их не доводят до свеса на 15-20 см, оставляя место для крепления первой доски обрешетки. Эта стартовая доска должна иметь толщину, равную суммарной толщине обрешетки и контррейки. Если же первую доску ставят на контррейку, то ее толщину выбирают на 10-15 мм больше толщины рядовой доски, чтобы не получился «висячий» выступ на крае свеса.

Особое внимание при монтаже обрешетки следует уделить правильности установки первой доски. Ее прибивают к концам стропильных ног строго по прямой линии по всей длине карнизного свеса. К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку. К лобовой доске крепится водосточный желоб.

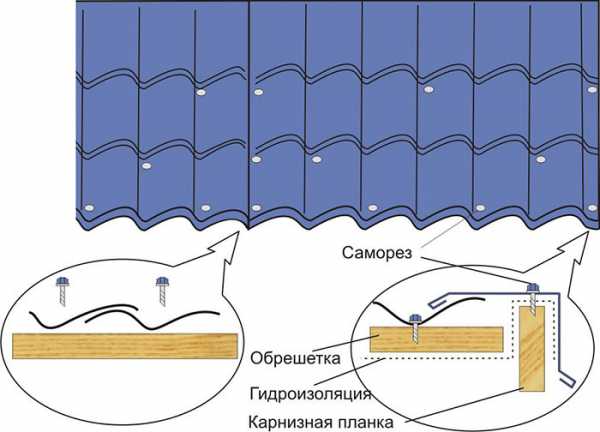

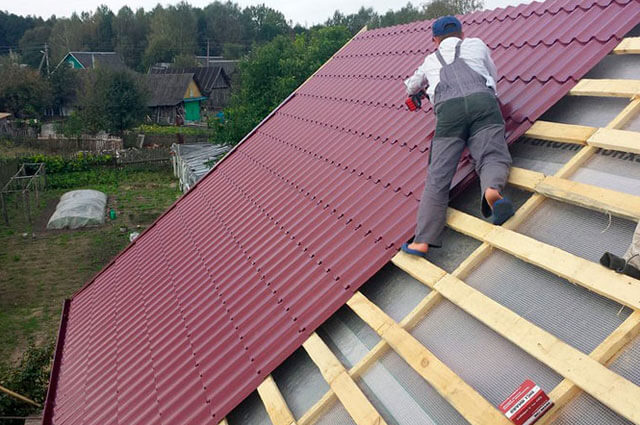

Укладку первого листа металлочерепицы делают так, чтобы ее край выступал за карнизную планку на 30-40 мм. Это нужно для того, чтобы дождевая и снеговая вода сразу попадала в желоб и не затекала под покрытие.

Вот три важных правила, которые нужно учесть при монтаже обрешетки:

• В местах примыкания конька, трубы, мансардных окон и ендов, расстояние между обрешеткой не должно превышать 1 см (сплошной настил);
• Кронштейны для крепления водосточных желобов и карнизную планку нужно установить до начала монтажа металлочерепицы;
• Антиконденсатную пленку, защищающую утеплитель от намокания, следует укладывать без натяжения и с минимальным провисанием (1-2 см).

После того, как свес правильно оформлен, работа идет быстрее, поскольку рядовая обрешетка прикручивается саморезами или прибивается гвоздями к ровной поверхности основания параллельно стартовой доске.

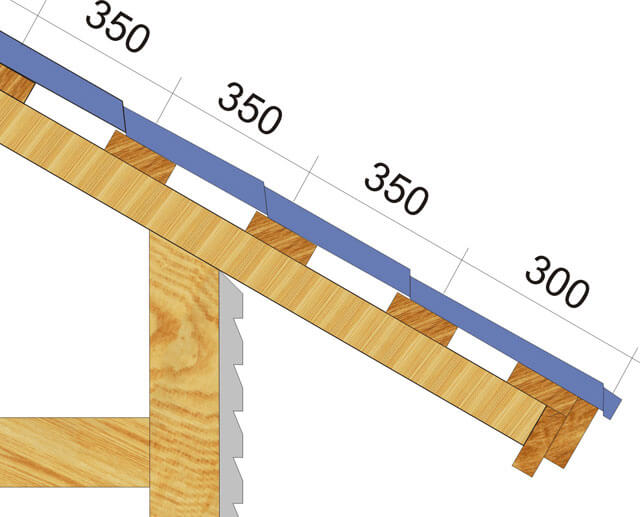

Выбирая шаг обрешетки под металлочерепицу нужно учитывать ее вид, поскольку у разных производителей размеры ячеек листа отличаются между собой.

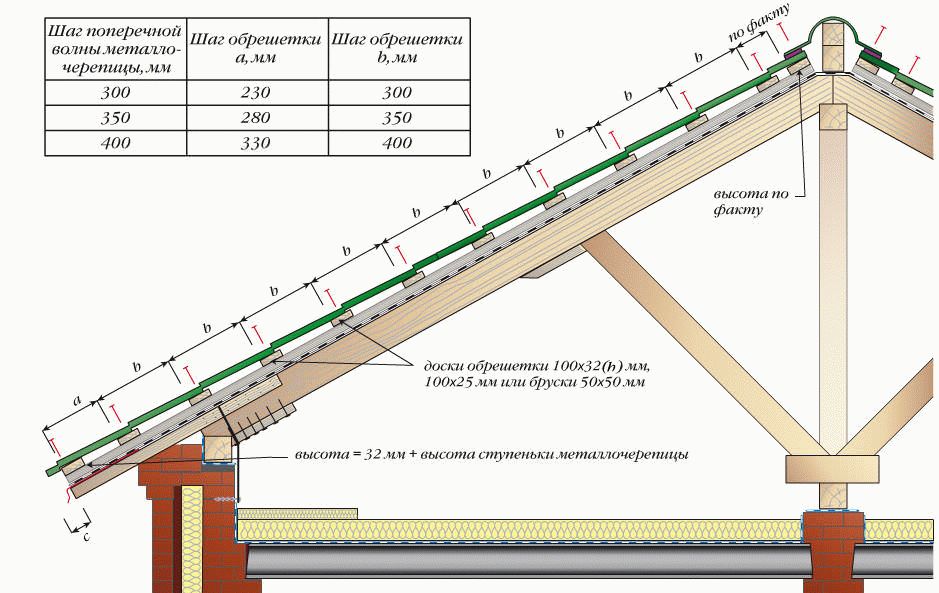

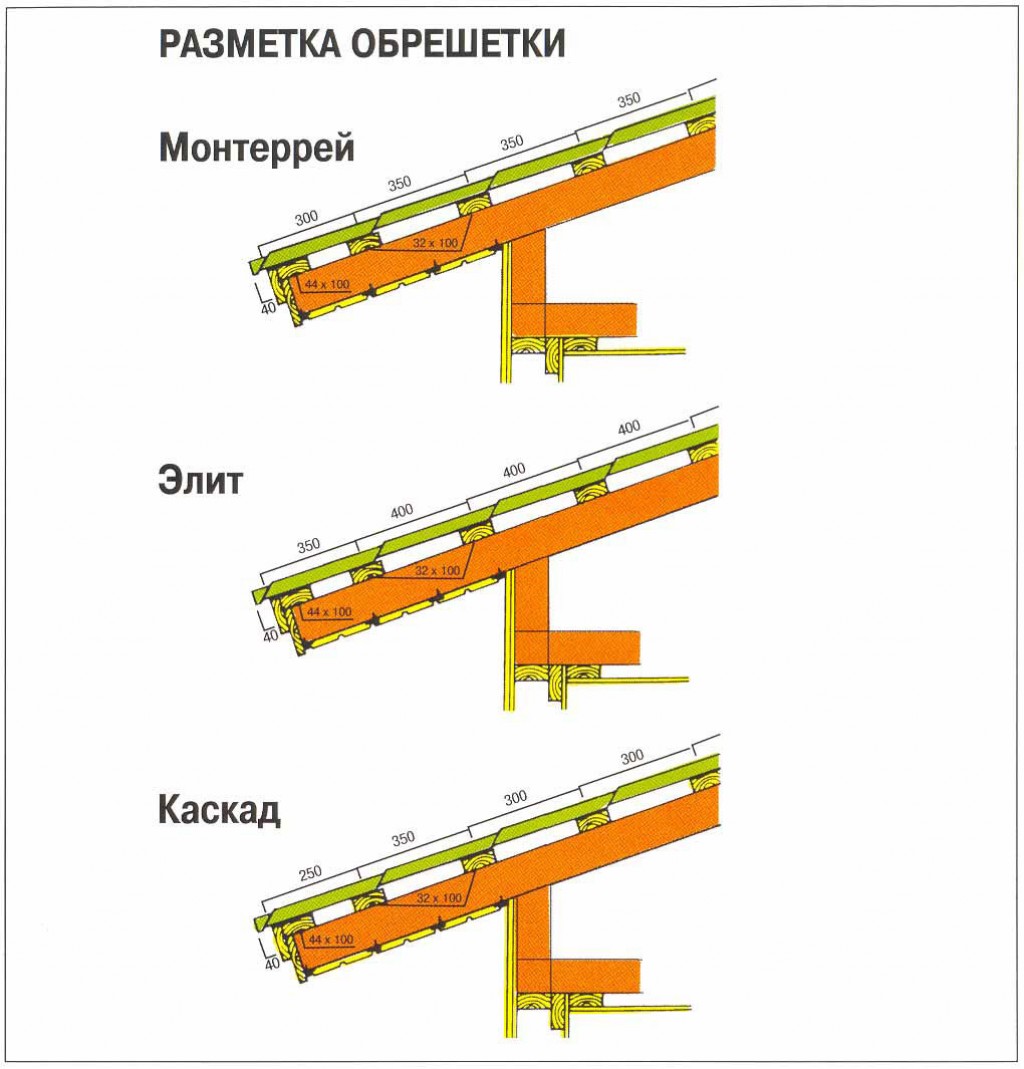

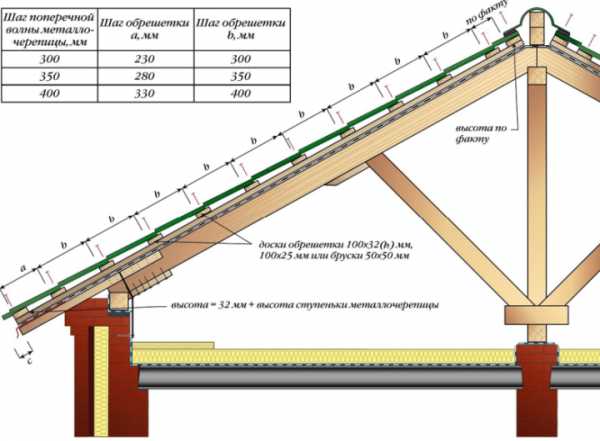

На рисунке видно, что рекомендуемый шаг обрешетки под черепицу Монтеррей и профнастил отличаются между собой на 150 мм.

Для своего варианта кровли расстояние между досками решетчатого настила вы можете определить из инструкции, прилагаемой к металлочерепице.

Выдерживать шаг обрешетки нужно максимально точно, поскольку любые ошибки приводят к проблемам при монтаже металлочерепицы, указанным на рисунке.

Ошибки при монтаже обрешетки

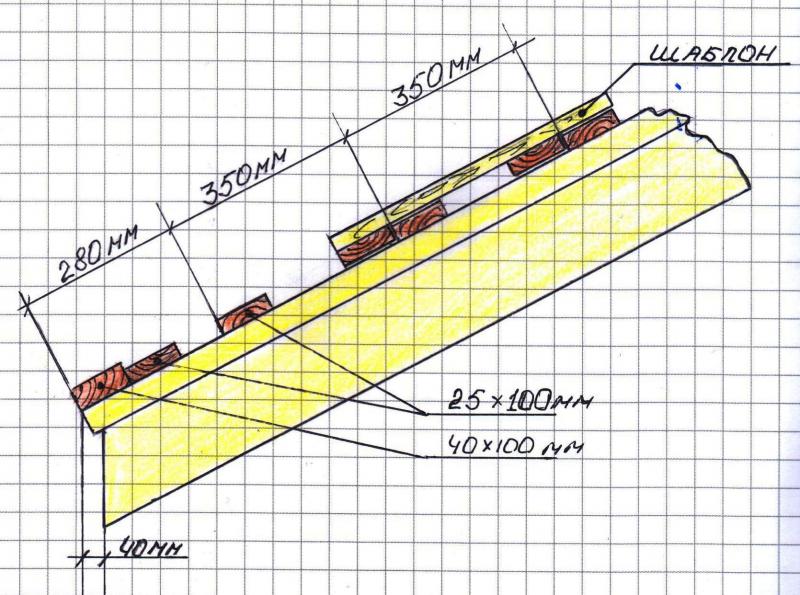

Точно выдержать расстояние вам помогут две рейки-шаблона нужной длины. Их прикладывают к нижней доске, а верхней частью выравнивают новую обрешетину.

Делать крепление металлочерепицы к обрешетке в районе конька и фронтона вам придется практически вслепую, поскольку листы закроют настил. Поэтому отклонение любой доски даже на 1-2 сантиметра может привести к непоправимому дефекту, когда шуруп зависнет  в воздухе и в покрытии останется сквозное отверстие.

Обрешетку в коньковой части ставят с учетом того, что к ней придется крепить не только край профлиста, но и металлический профиль, прикрывающий стык по всей длине. Поэтому здесь ширину доски можно увеличить или же поставить впритык две узкие обрешетины.

Монтировать решетчатый настил под металлочерепицу нужно только в сухую и безветренную погоду. Этого требуют правила техники безопасности высотных работ, а также необходимость защиты пиломатериала от намокания.

Средства для обработки деревянной конструкции крыши

Дерево – это легковоспламеняющийся материал.  В нем часто заводятся различные микроорганизмы, способствующие разрушению волокон. Чтобы обеспечить надежность и долговечность деревянной обрешетки под металлочерепицу следует провести обработку всех частей конструкции.

Пропитывать материал необходимо еще до начала сооружения каркасной основы. Выбор вещества для обработки зависит в основном от климатических условий. В местностях, где часто бывает засуха, требуется двойная пропитка огнезащитными веществами. В регионах с повышенной влажностью дерево защищают влагостойкими средствами.

Антисептик для обработки древесины

Препараты для обработки дерева должны обладать такими характеристиками:

• полностью растворяться в воде;
• не вмещать мышьяка и соединений хрома;
• надежно защищать от воздействия насекомых, образования грибка и микроорганизмов;
• не смываться после нанесения на материал.

После сбора каркасной конструкции крыши проводить можно только дополнительную обработку деревянных частей обрешетки.

Пропитки могут быть двух видов:

1. Антипиретики. Препараты используются с целью защиты древесины от воспламенения. Такие огнезащитные вещества выпускаются в различных формах. В продаже можно встретить пропитки в виде порошка или спрея. Часто приобретают защитные средства в емкостях для обработки деревянных поверхностей с помощью кисти или валика. Качество огнезащиты во многом зависит от равномерности нанесения антипиретика.
2. Антисептики. Такая пропитка применяется с целью уничтожения различных микроорганизмов. Она препятствует развитию на изделиях из дерева грибка, плесени и личинок насекомых. Антисептические средства могут кроме защитных свойств иметь декоративные особенности – любые менее ценные породы дерева после обработки принимают облик дорогостоящего материала. В антисептическую пропитку входит растворитель, который обеспечивает глубокое проникновение в глубину волокон защитных веществ. Такие обеззараживающие древесину средства быстро сохнут и покрывают материал плотной пленкой.

Второй раз пропитка наносится на деревянные детали каркасной основы только после полного высыхания предыдущего слоя. При обработке следует учитывать все меры предосторожности, так как некоторые составы при попадании на кожный покров человека могут вызывать ожоги.

Все используемые защитные препараты разводятся согласно прилагаемой инструкции. Обработку проводят методом погружения материала в состав или с помощью распыления с пульверизатора. Нередко используется вариант нанесения защитного вещества валиком или кистью на деревянную поверхность.

При сооружении обрешетки для металлочерепицы следует учитывать не только правильность монтажных работ, а и качество материала. Грамотная установка каркасной основы способствует долговечности, прочности и безопасность крыши, а также значительно повышает эстетический облик всего здания.

Обрешетка под металлочерепицу Монтерей: тонкости устройства

Считается, что надежная крыша – это залог  надежности дома. И с этим трудно не согласиться. Взявшись за кровельные работы, надо предварительно ознакомиться  со свойствами покрытия правилами устройства обрешетки конкретно для  него. Известно, что для разных материалов для кровли правила установки могут иметь принципиальные отличия. К сожалению, последствия ошибок могут дать о себе знать только по истечении длительного времени, поэтому  необходимо предупредить их изначально.

Обрешетка под металлочерепицу Монтерей имеет существенные отличия от каркаса под другие материалы, как и под  другие модели металлочерепицы.

Отличия металлочерепицы Монтерей

•  используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

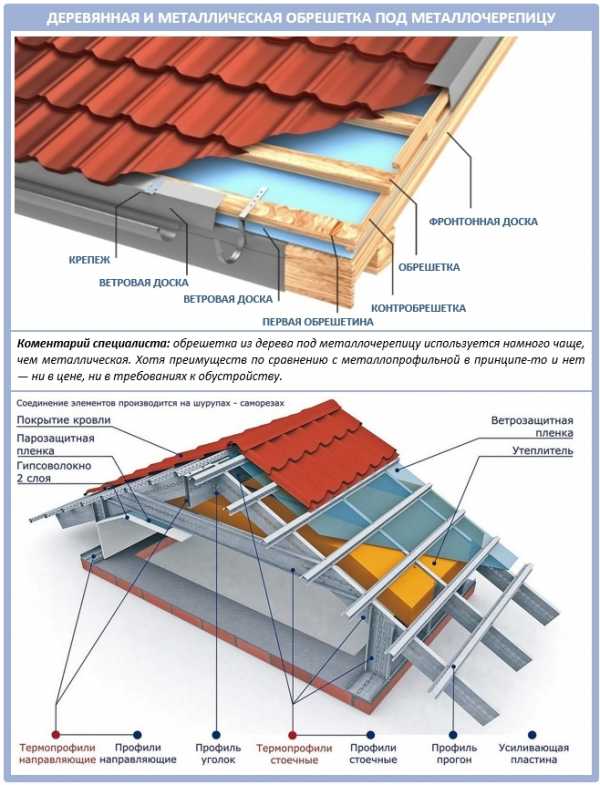

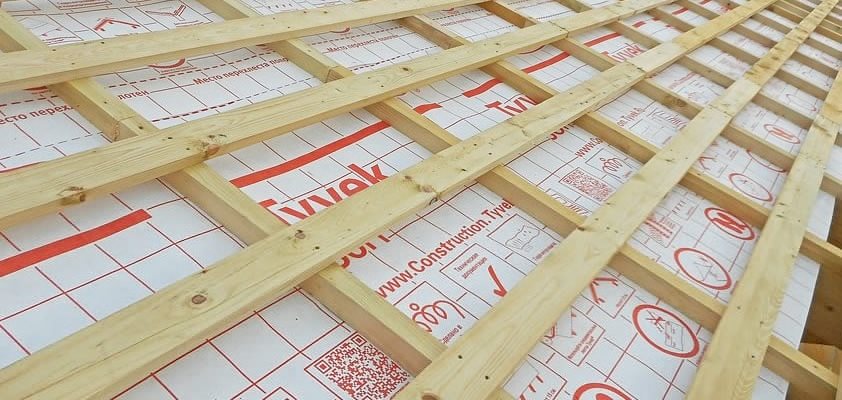

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Как делать обрешетку под металлочерепицу

Все конструкции из дерева перед использованием обрабатывают  антисептическими и  антипиреновыми средствами.  Доска для обрешетки под металлочерепицу при покупке может иметь разную толщину, например, 30- миллиметровая  – 27–35 мм. Поэтому для обеспечения точности, прежде чем начать  монтажные работы, необходимо провести их калибровку

Схема обрешетки под металлочерепицу предполагает делать ее несплошной. Какой шаг, расстояние между решетинами, точнее, между ближним и дальним краями соседних досок, следует выбрать, зависит от того, какой  вид материала кровли выбран.

Для стропил с шагом больше 10 см для каркаса под кровельное покрытие используют доски большей толщины.

Сечение обрешетки под металлочерепицу обычно равно 32 или 25×100 мм для досок или 50×50 мм для брусков. Для самой нижней решетины его значение должно быть больше, чем   остальные на величину  высоты поперечной волны  черепицы, поскольку ее укладывают под ступеньку листа этого кровельного покрытия. Это примерно составляет 10–15 мм. Монтируют первую решетину строго параллельно карнизу, так как от ее  правильного расположения зависит также ровность первого листа черепицы.

Расчет обрешетки  выполняют с учетом  требования, предъявляемому к   его шагу – он должен быть равен длине поперечной волны, которая у различных моделей неодинакова.

 Например, шаг обрешетки под металлочерепицу Монтеррей, одного  из самых популярных материалов для  кровельного покрытия, составляет 350 мм, только вторую доску укладывают  с отступом в 280–300 мм от нижнего края предыдущей, то есть первой.

В местах типа ендовы, дымоходов, периметров слуховых или мансардных окон укладывается сплошная.

Последнюю решетину подбирают такой высоты, чтобы обрезанный лист профиля не прогибался. При необходимости с обеих  сторон у конька на расстоянии 5 см друг от друга  устанавливают две дополнительные обрезные доски, упрощающие крепление коньковых элементов. При монтаже опалубка предусматривают также крепления для вентиляционных труб и других проходных элементов.

Как выровнять обрешетку под металлочерепицу, расстояние обрешетки, правильное крепление металлочерепицы к обрешетке, наличие контробрешетки  – все важно, чтобы получить надежную  и прочную крышу.

• Без последней, например,  уменьшится или полностью исчезнет вентиляционный зазор,
• Увеличение шага, неровность обрешетки приведут к «морщинистости» листов, к их нестыковке, Нарушение способа крепления – к слабому креплению или коррозии профиля.

Для правильной установки каркаса под профиль важен и диаметр желоба, для каждого значения которого размер вылета – разный.

По законам геометрии, уклон ската крыши чем будет круче,  тем придется опускать металл ниже, чтобы достичь необходимой величины вылета.

Еще одним  важным параметром является  правильно рассчитанный уклон крыши.

2020

Размеры листов

Какие размеры металлочерепицы супермонтеррей? Ширина составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм. Отечественные производители предоставляют возможность покупателю самому выбрать размер листа металлочерепицы или нарезать его такой величины, которая больше всего удовлетворит требования потребителя. При этом самая максимально возможная длина одного листа монтеррея составляет 8 метров.

ОСТОРОЖНО!

Перевозить и крепить такие длинные листы кровельного материала очень неудобно и сложно, поэтому лучше отдать предпочтение более коротким вариантам. Для правильного расчета кровельного покрытия воспользуйтесь онлайн калькулятором.

Наиболее удобным и оптимальным вариантом считается длина в 4-5 метров.

Монтаж кровельного «пирога» и других «мелочей»

После набивки обрешетки приступают к утеплению кровли и установке различных «мелочей». Первым делом укладывают верхний слой (который будет непосредственно контактировать с покрытием). Им является гидробарьер, сделанный из специальной мембранной пленки. Пленку следует предварительно закрепить скотчем: категорически запрещено ее повреждать, крепя гвоздями или саморезами. Если нет контробрешетки, то пленку крепят скотчем к тыльной стороне стропил.

После укладки гидробарьера приступают к монтажу отеплителя. Плиты утеплителя укладываются в ячейки обрешетки. Рекомендуется их каким-либо образом закрепить. При этом не имеет значения, какой материал будет использоваться.

Завершает «пирог» пароизоляционная пленка, которая отводит влагу из-под него. Ее следует закрепить скотчем.

Далее приступают к монтажу карнизных планок. Они защищают крышу от задувания осадков под металлочерепицу.

После монтажа карнизных планок монтируется система водостока. Ее рекомендуется приобрести у фирмы-изготовителя металлочерепицы, поскольку такая система будет оптимизирована под конкретный вид покрытия крыши. Для ее монтажа первым делом следует закрепить кронштейны, на которые укладываются желоба. При этом желоба монтируют и закрепляют сразу.

На этом этапе делают монтаж части системы вентиляции (решеток на карнизах). После выполнения этих работ крыша под металлочерепицу подготовлена и можно приступать к монтажу покрытия.

Тонкости кровельных работ

Части крыши, присоединяющиеся к элементам дома – трубам, стенкам, фасадным частям, именуются примыканиями. Они больше остальных участков подвержены образованию протечек, из-за этого в местах присоединения кровли необходима максимальная герметичность.

При возведении здания из клинкера сооружают козырек либо оставляют выемку для заведения кровельного материала, чтобы улучшить защиту от осадков.

Что еще учесть при установке обрешетки под металлочерепицу:

Комплектующие, необходимые при монтаже металлочерепичной кровли

• Сборку конструкции производят исключительно после укладки гидроизоляционного материала.
• Двигаются по профлистам аккуратно, вставая лишь в волну, расположенную на направляющей.
• Прежде чем производить монтаж, древесину покрывают антисептическим составом.
• Для обрешетки выбирают рейки равной толщины для максимально ровной укладки металлочерепицы.
• При возведении деревянной обрешетки используют лишь крепежи с оцинкованным покрытием.

В местах присоединения различных выступающих над кровлей элементов нужно собирать сплошную обрешетку с учетом особенностей, которые имеет кровельный материал.

При монтаже водостока с крыши кронштейны крепятся перед установкой в них желобов. Прежде чем приступить к укладке, монтируется карнизная планка.

Правильно смонтированная обрешетка – залог долговечной и надежной крыши, а также защиты от негативных погодных влияний.

Видео по теме: Монтаж металлочерепицы

Публикации по теме Технология и устройство кровли из металлочерепицы Укладка кровельной металлочерепицы шаг за шагом Схема и подробное описание крепления металлочерепицы саморезами

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО! Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Шаг обрешётки под металлочерепицу «Монтеррей»

Помимо ступенек, имитирующих поверхность керамической черепицы, на металлочерепичном листе имеются поперечные волны, придающие ему жёсткость. К их длине и следует приравнивать шаг между элементами обрешётки.

Длина волны металлочерепицы марки «Монтеррей» составляет 350 мм — этим параметром и определяется шаг обрешётки

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м 2 ;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5: 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224: 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м 3 .

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м 3 .

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м 2 .
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м 2 .
3. Всего для покрытия нашего участка нужно 40: 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м 3 .

Обрешетка под вагонку: инструкция пошагово

Подготовка бруска

Материал для работ следует подготовить предварительно. Брус стоит выдержать несколько суток в том помещении, где будет производиться отделка. Это позволит стройматериалам акклиматизироваться, и их температура с влажностью станет аналогичной, как в комнате.

Далее элементы обрешетки обрабатываются составом антисептика (по возможности и при необходимости и инсектицидом). Это делается или при помощи обычных кисточек, обрабатывая все по порядку и тщательным образом. Если же объемы работ достаточно большие, то можно из досок соорудить небольшое корыто и застлать его полиэтиленом. Туда наливаем антисептический состав и окунаем каждый из брусков. Такой вариант обеспечит высококачественную защиту от грибка с плесенью.

Корыто для антисептика

Подготовка стенок

Пока брус сохнет, проводим подготовку поверхности стенок. Для этого наносим разметку по ширине для стоек при помощи карандаша и, используя уровень, чтоб все линии были по максимуму ровными. Такой «чертеж» позволит вам наглядно видеть, каким образом будет выглядеть впоследствии вся конструкция, упрощая работу, контролируя верное расположение элементов обрешетки.

Также следует определить исходную точку установки обрешетки. Ею может являться наиболее низкий из имеющихся в помещении углов (находим с помощью уровня – водяного или лазерного). После необходимых измерений стенку расчерчиваем, и проводим горизонтальную линию.

РазметкаОбрешетка брусом

Как скрыть дефекты стен

Если неровности значительны, то необходимо закреплять брус при помощи специальных подвесов, которые должны располагаться в линию (каждые полметра) и закрепляться перпендикулярно. Цены на такого рода крепеж невелики, поэтому и затраты возрастут не значительно. При закреплении окончания подвесов загибаются в направлении бруска, после он выравнивается уровнем и фиксируется. Такой вариант удобен своей простотой и точностью: можно выровнять поверхности довольно быстро и легко.

А еще в ход могут идти клинья из дерева: они являются важнейшим элементом для выравнивания существенных неровностей поверхности стен. Заранее заготовьте энное количество клиньев разных по размеру, обработайте их антисептиками. Как говорит практика, они, как правило, пригождаются в большинстве случаев.

Подвесы помогут выставить каркасы ровно

Монтаж обрешетки под вагонку постоянно контролируется уровнем. Проверяем положение брусков и только затем крепим их. В качестве усиления угла можно поставить в данных местах перемычку. Это обеспечивает жесткость каркаса по максимуму и упрощает крепление в углах.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Устройство обрешётки под металлочерепицу

Выбор материала и типа конструкции

Помимо выбора материалов следует знать, что под металлочерепицу делают несколько видов обрешётки:

Разреженная. Это самый распространённый вариант. Его используют на разных крышах с уклоном более 20˚. В этом случае расстояние между центрами досок равно длине волны черепицы.

Для крыши из металлочерепицы минимальный угол наклона должен составлять 14˚.

Как выбрать шаг между рядами

Пиломатериалы, используемые для обрешётки под металлочерепицу, могут иметь разные размеры:

Для обрешётки под популярную металлочерепицу «Монтеррей» подбирают доски сечением 25х100 или 30х100 мм в зависимости от толщины листа покрытия

Применение необрезной или полуобрезной доски недопустимо, поскольку материалы должны выдерживать людей с грузом во время монтажа.

Необходимые инструменты

Для строительства каркаса потребуется подготовить следующий набор инструментов:

Расчёт и размеры обрешётки под металлочерепицу

Последовательность монтажа

Вдоль карниза прибивают две доски сечением доски 50х100 мм друг на друга.

Чтобы постоянно не измерять расстояние между досками обрешётки рулеткой, используют шаблон На коньке набивают дополнительную доску обрешётки со стороны каждого ската.

На карнизную доску крепят крюки для водосточной системы

Видео: установка обрешётки под черепицу из металла Особенности обрешётки на двускатной крыше

Обрешётка двускатной крыши выполняется одинаково с обеих сторон

Обрешётка в области ендовы

Обрешётка внутреннего угла кровли выполняется с вполовину меньшим шагом, чем на остальной площади кровли.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов (высшие сорта древесины) и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра. В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля — 145 мм или 290 мм.

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

• В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
• Геометрия у металлической обрешетки идеальная.
• Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
• Срок службы может достигать 100 лет.
• При использовании профиля не требуется окраска или специальное обслуживание.
• Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
• В отличие от дерева оцинкованная сталь является негорючим материалом.

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

Кол-во блоков: 23 | Общее кол-во символов: 28930Количество использованных доноров: 8Информация по каждому донору:

1. -doma/krysha-i-krovlya/: использовано 2 блоков из 5, кол-во символов 4177 (14%)
2. -pod-metallocherepicu/: использовано 2 блоков из 4, кол-во символов 5466 (19%)
3. -metallocherepicy/: использовано 4 блоков из 7, кол-во символов 3495 (12%)
4. -obreshetki-pod-metallocherepicu-shag-materialy-i-texnologiya: использовано 1 блоков из 6, кол-во символов 2346 (8%)
5. %D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE-%D0%BE%D0%B1%D1%80%D0%B5%D1%88%D0%B5%D1%82%D0%BA%D0%B8-%D0%BF%D0%BE%D0%B4-%D0%BC%D0%B5%D1%82%D0%B0%D0%BB%D0%BB%D0%BE%D1%87%D0%B5%D1%80/: использовано 1 блоков из 6, кол-во символов 1685 (6%)
6. : использовано 2 блоков из 7, кол-во символов 2908 (10%)
7. : использовано 2 блоков из 5, кол-во символов 2314 (8%)
8. : использовано 7 блоков из 10, кол-во символов 6539 (23%)
