Ленточный фундамент с плитой по грунту: стоит ли делать? Отзывы строителей

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Породы дерева для обшивки из доски

Обрезанная и не обрезанная доска производится из лиственницы и хвои. Дешевле всех обойдутся материалы из сосны и ели. Но у них есть минусы – под слоем обшивки и теплоизоляции дом рискует пострадать от осадков, но можно создать дополнительную защиту, используя антипирены, лаки и антисептики. Рассмотрим основные породы дерева, подходящие для обшивки:

1. Лиственные доски обладают большей плотностью и создают надежную защиту от лишней влаги. Кстати, она устойчива перед гниением и грибковыми поражениями. С легкостью подвергается обработке, удерживает гвозди и степень коробления заметно ниже.
2. Сосна напротив быстро коробится и портится, поэтому для отделки снаружи ее не стоит использовать.
3. Ель – это древесина, имеющая натуральную пропитку из смолы. По характеристикам она чуть уступает лиственнице. Куча сучков – это прекрасное украшение, но через некоторое время вокруг них образуются трещины. Поэтому ель редко выбирается для отделки фасада.
4. Твердые породы красиво смотрятся и долго эксплуатируются. Обрабатывать их не сложно. Высокая цена и риск расколоться при вбивании гвоздей – это основные минусы.

Преимущества и недостатки финских плит

Финский фундамент имеет свои сильные и слабые стороны. Такой базис часто применяется российскими специалистами. Его параметры позволяют предотвратить возможные осложнения при возведении постройки.

Финская плита-фундамент имеет следующие преимущества:

1. Хорошую экономичность, для ее возведения потребуется минимальное количество материалов.
2. Плиты очень удобны в использовании.
3. Стяжка основания не несущая, все давление будет передаваться на ленточную часть базиса.
4. Существует возможность обустройства различных видов пола, таких как водяной или электрический.
5. Трудоемкость процесса обустройства основания максимально низкая.
6. Базис станет отличным решением для сложных рельефов, например, на неровном грунте со склонами и перепадами.

УФФ требует минимум материалов Источник Но имеются у такого вида основания и слабые стороны. К ним можно отнести:

1. Необходимость рытья котлована.
2. Понадобится выполнять процедуру засыпки траншеи и периметра постройки.
3. Нужно будет применять нерудные материалы.
4. Потребуется помощь специальной техники, собственноручно справиться не получится.

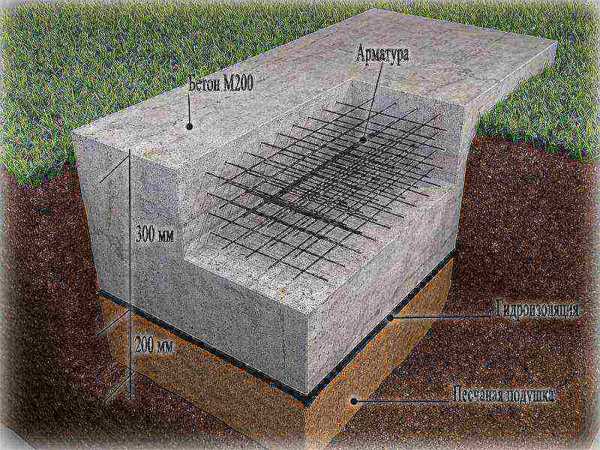

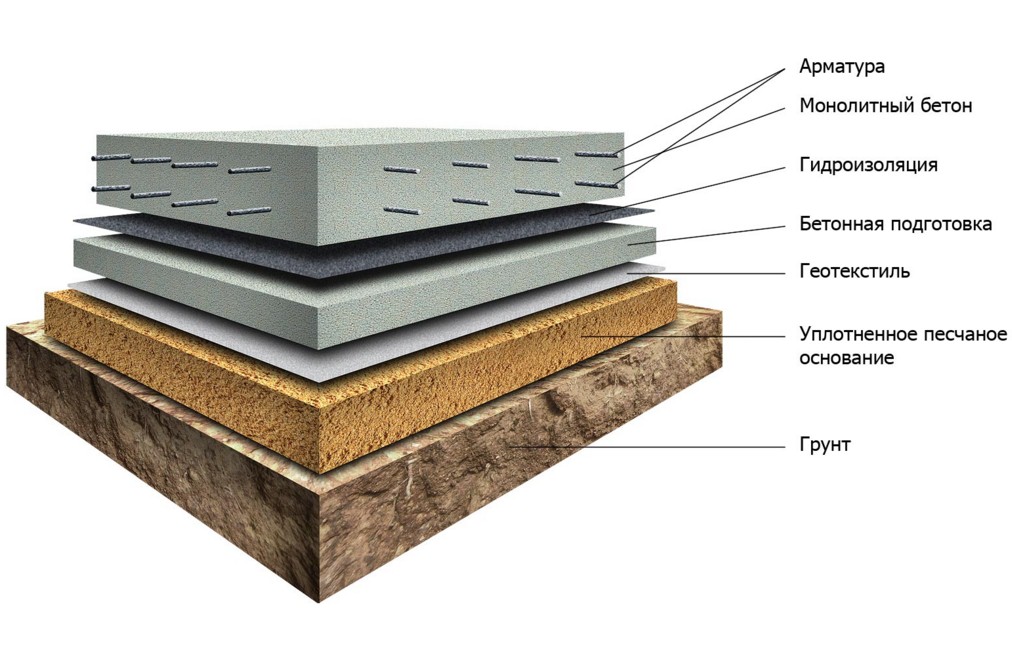

Что такое плитный фундамент?

Фундамент монолитная плита, относится к плавающим незаглубленным фундаментам, также бывает мелкого заложения. Данный тип фундамента называется так из-за того, что железо-бетонное основание заливается под всю площадь дома, образуя большую железобетонную плиту.

Наличие песчано-гравийной подушки, является обязательным условием. Подушка перераспределяет нагрузку от дома на грунт и служит демпфером при морозном пучении. Не редко такой тип фундамента — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

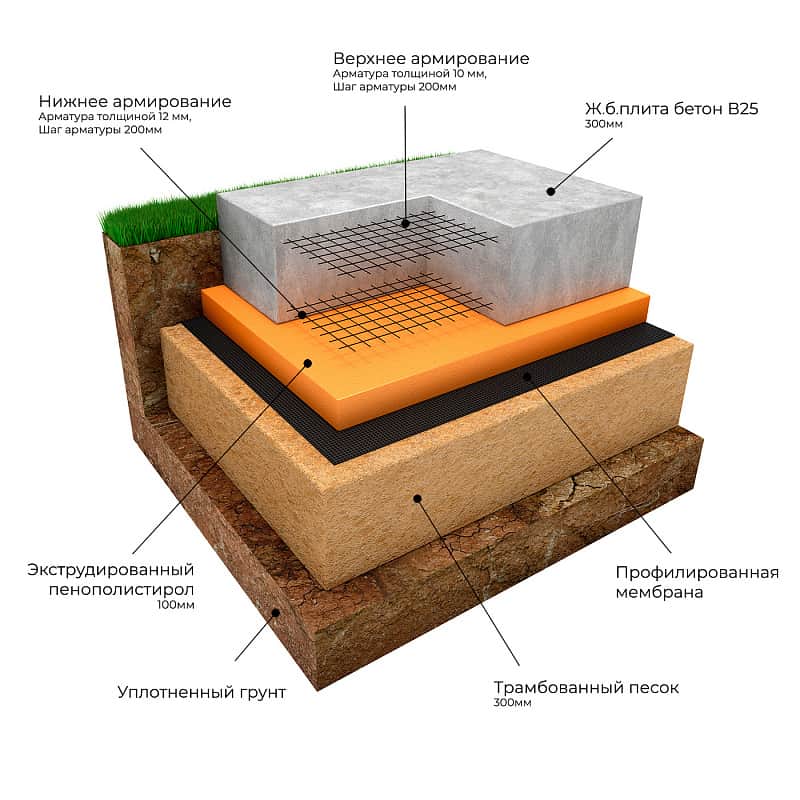

Классическая утепленная плита фундамента под дом

Фундамент монолитная плита по конструкции несложен и надежен, но для его изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая домом, да еще с запасом — для большей стабильности. Потому данный тип фундамента относится к дорогим. Фактически так оно и есть, но необходимо произвести расчеты. В некоторых случаях стоимость плитного фундамента бывает ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении, на пучинистых грунтах, зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете толщины плиты и армирования — на целостности здания это не скажется. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Перечень этапов строительства плитного фундамента

1. Геодезические работы: анализ местности, разметка участка, привязка основания.

2. Выемка грунта механизированным способом.

3. Ручная доработка дна котлована, нивелирование отметок.

4. Армирование углубления геотекстильным полотном, не допускающим смешивания сыпучих стройматериалов с землей.

5. Устройство песчано-гравийной подушки, состоящей из нескольких слоев:

• основание из песка толщиной 200-300 мм, политое водой и утрамбованное виброплитой;
• укладка разделительной мембраны из геотекстиля;
• насыпка щебня фракцией 20-40 слоем в 100-200 мм с последующим уплотнением;
• настил технической пленки под бетон.

6. Монтаж опалубки из досок и бруса.

7. Двухслойное армирование основания рифленым стальным прутком d 12-16 мм – обвязка каркаса с ячейками 200х200 мм.

8. Установка гильзы для прокладки в дом инженерных систем.

9. Заливка жидкого бетона заводского изготовления марки М-400 или М-500 с применением глубинных вибраторов.

10. Разборка опалубки после полного отвердевания монолитной плиты.

11. Уборка территории.

По статистике каждая вторая компания закладывает в общие издержки полный объем затрат: цену за работу, стоимость строительных материалов, крепежных элементов, их доставку, разгрузку. Кроме того учитывается амортизация инструмента (ручного, бензинового, электрического) и расходы на спецтехнику. Если бетонные работы выпадают на зимний период, то смета дополнительно увеличивается за счет эксплуатации прогревочного трансформатора.

Как снизить стоимость плитного фундамента?

Цены строительства фундамента жилого дома можно существенно снизить, отказавшись от услуг подрядчиков и взяв на себя частичное или полное исполнение работы. В этом случае не придется оплачивать труд наемных бригад и аренду инструмента.

Удешевить рабочий процесс в 1,5-2 раза помогут следующие меры:

• выравнивание земельного участка и планирование основания своими руками;
• самостоятельная покупка и доставка арматуры, крепежа, досок для опалубки;
• заказ заводского бетона пониженной марки М200 или М300;
• приготовление растворной смеси в бытовом миксере непосредственно на площадке;
• ручное бетонирование;
• замена гравия песком при устройстве подушки под монолит.

Прежде чем, заключить договор на закладку фундаментной плиты, обратитесь в несколько компаний и сравните объемы предоставляемых услуг и расценки работ. Встречаются подрядчики, которые берут на себя транспортные расходы, не требуют оплачивать аренду инструментов или предлагают в подарок монтаж коммуникаций вместе с трубами (водопровод, канализация).

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

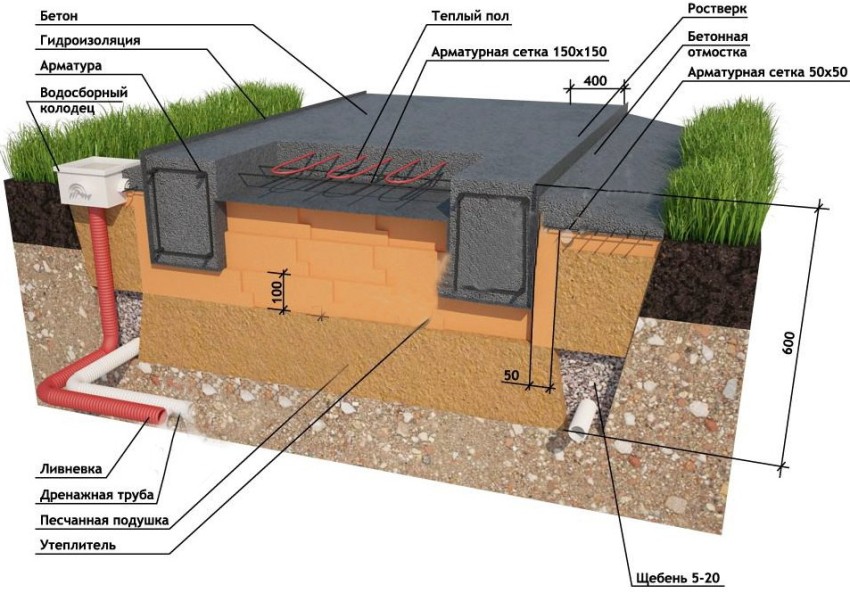

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

• Характеристики почвы на участке, для этого потребуется проведение анализов;
• Размеры будущего строения по плану;
• Анализ возможного крена строения в ходе его эксплуатации;
• Просчет сдавливания фундамента;
• Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

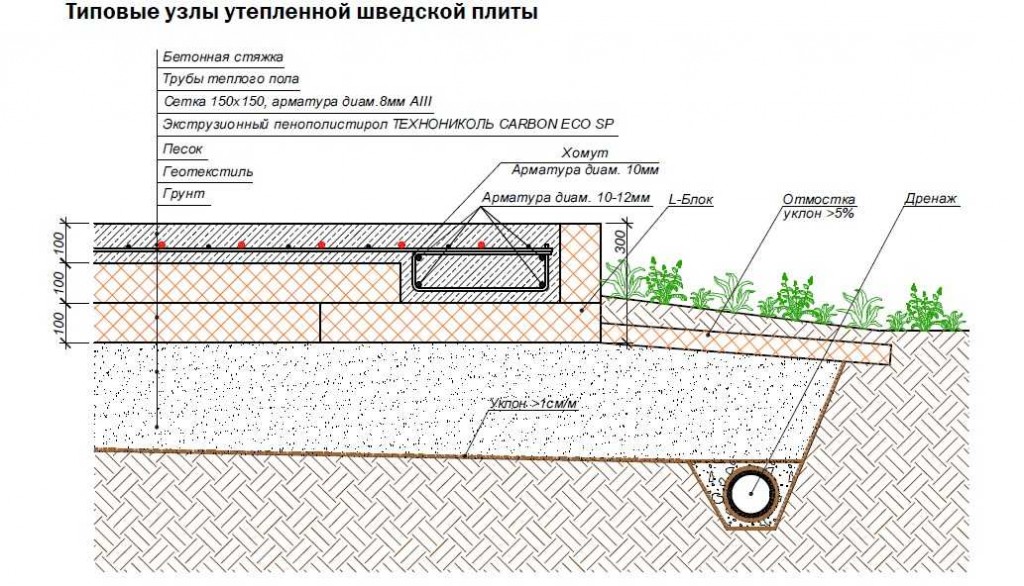

Утепленная шведская плита цена.

Цены на фундамент утепленная шведская плита зависят от многих составляющих, например качество грунта, ландшафт размеры плиты.

Ознакомьтесь с приблизительными ценами на фундамент утепленная шведская плита под ключ.

С ценами на другие типы фундаментов вы можете ознакомиться в соответсвующем разделе — Фундамент под ключ.

Цена на фундамент утепленная шведская плита от 9500 рублей за м2.

В стоимость монтажа фундамента теплой шведской плиты входит:

• Проектирование;
• Раскладка труб канализации и водоснабжения;
• Вынос осей;
• Земляные работы;
• Устройство разделительного слоя из геотекстиля;
• Устройство дренажа по периметру;
• Устройство песчаной подушки;
• Устройство ввода воды и электричества;
• Разводка канализации;
• Монтаж ЭППС;
• Раскладка труб водоснабжения;
• Укладка пленки;
• Устройство несъемной опалубки;
• Армирование;
• Монтаж теплого пола и коллектора;
• Заливка бетона с вибрированием;
• Укрытие фундамента пленкой

Установка септика и монтаж ливневой канализации считается отдельно.

Этапы строительства каркасного дома по финской технологии

Постройка дома по финской технологии своими руками возможна, но велик риск совершить ошибку, для исправления которой потребуются дополнительные трудозатраты, время и денежные средства. Мы предлагаем построить каркасный дом по финской технологии под ключ или же выполнить отдельные этапы строительства:

• устройство фундамента;
• монтаж каркаса, его обшивка и установка перегородок;
• настилка пола и устройство перекрытий;
• кровельные работы;
• внутренняя отделка.

Устройство фундамента

На фотографии ниже можно видеть щитовые дома по финской технологии, один из которых находится в стадии сборки.

Осматривая каркас строящегося дома, понимаешь, что по окончании сборки он будет обладать меньшей массой, чем дома, для сооружения которых применялись другие материалы и технологии. Поэтому для его устойчивости не требуется сооружение мощного фундамента. Как правило, для домов, сооружаемых по финской технологии, монтируется фундамент с использованием винтовых свай. Затраты на его сооружение меньше, чем у других типов конструкций. И только на неустойчивых грунтах монтируются мелкозаглубленные столбчатые или ленточные фундаменты из бетона на основе шлака или бутового камня.

Монтаж каркаса, его обшивка и установка перегородок

Сооружение каркаса начинается с установки четырех вертикальных угловых брусьев, соединяемых располагаемыми по диагонали перемычками. Затем монтируются стойки из обрезных досок толщиной 50 и шириной 150 мм. На них крепятся поперечные балки. При этом оставляются места для создания проемов, в которые устанавливаются окна и двери. Для прочного соединения отдельных элементов каркаса в них (в местах стыка) прорезаются пазы. Готовый каркас обшивается панелями, конструкция которых представлена на схеме.

Установка каркаса завершается после монтажа дверей и окон.

Внутри каркаса монтируются перегородки, закрепляемые на несущих брусьях. Когда перегородка занимает все пространство по длине или ширине, то горизонтальные балки стыкуются со стойками и балками в местах пересечения. Если перегородка имеет меньшую длину, то на ее свободном торце устанавливается стойка.

Настилка пола и устройство перекрытий

По желанию заказчика пол может включать бетонную стяжку или же на установленные кирпичные стойки укладываются лаги, поверх которых настилаются половые доски. При устройстве балочных перекрытий между этажами они устанавливаются с упором на вертикальные стойки и крепятся брусьями, располагаемыми параллельно. Затем монтируется половое покрытие и элементы потолка расположенного ниже этажа. При необходимости оставляются отверстия для монтажа инженерных коммуникаций и вентиляционной системы.

Кровельные работы

Верхние торцы стен и поперечные балки служат основой, на которой закрепляются кровельные фермы. Это треугольные конструкции из досок (бруса) толщиной 50 и шириной 150 мм, скрепленные поперечной балкой и собранные под определенным углом. Затем монтируется обрешетка, укладывается гидроизоляция из рубероида или подобных ему материалов, поверх которых настилается кровельный материал. Нижняя часть устраиваемой кровли подшивается фанерой толщиной 8-10 мм. Крыша у домов, строящихся по финской технологии, делается двускатной.

Внутренняя отделка

Чаще всего для отделки внутренних поверхностей стен каркасного дома используется листовой гипсокартон. По желанию заказчика можно гипсокартон установить в два слоя. Стыки между соседними листами заклеиваются малярной лентой и грунтуются. Поверх гипсокартона выполняется штукатурка, покраска, оклейка обоями или укладывается плитка. Стены в ванной комнате отделываются влагостойким картоном (ГКЛВ), а места стыков обрабатываются герметиком. Если в доме предусмотрено автономное отопление, то стены помещения, где будет располагаться котел, отделываются цементно-стружечными плитами повышенной огнестойкости (ЦСП).

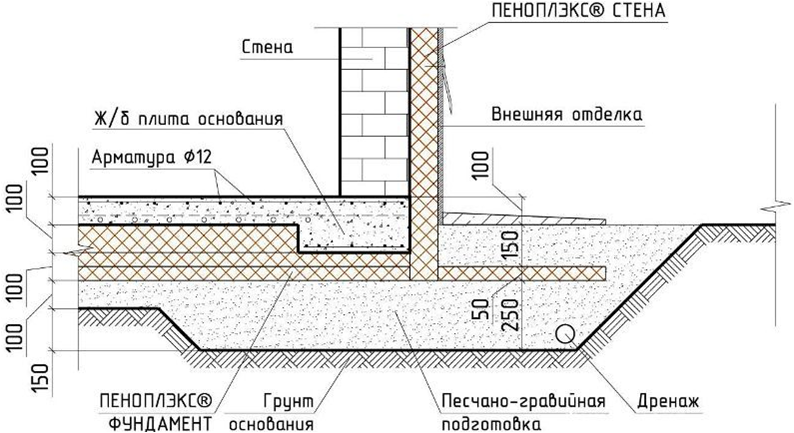

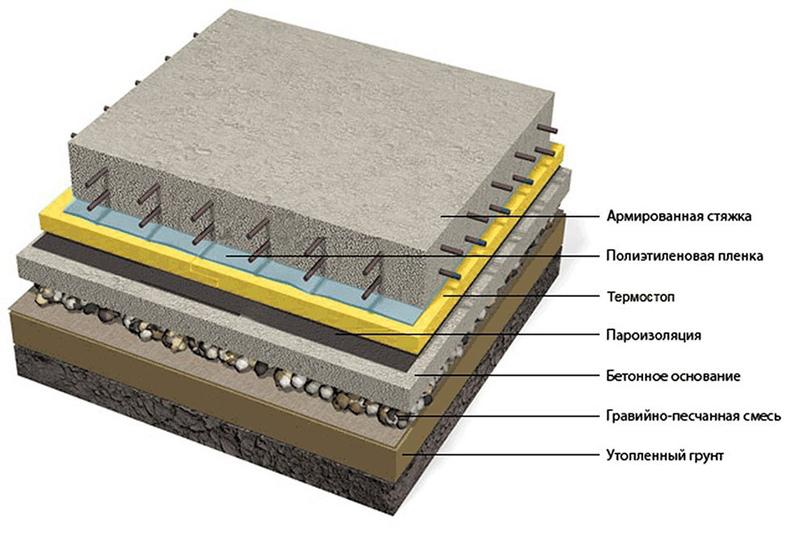

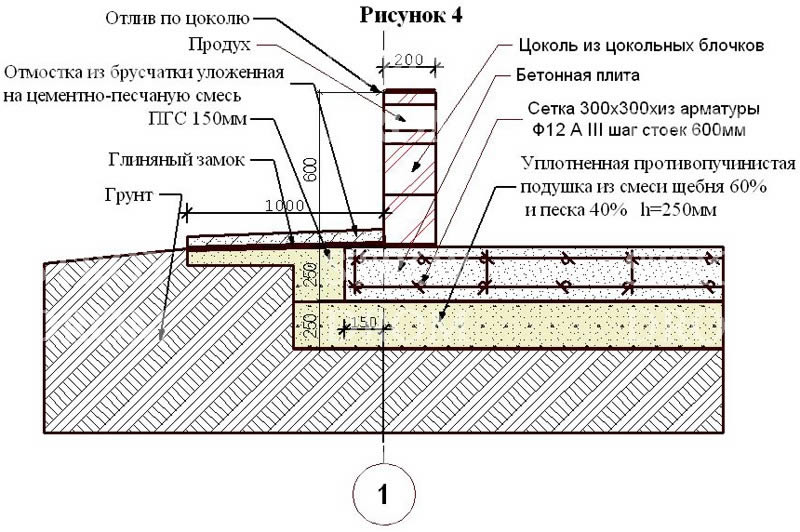

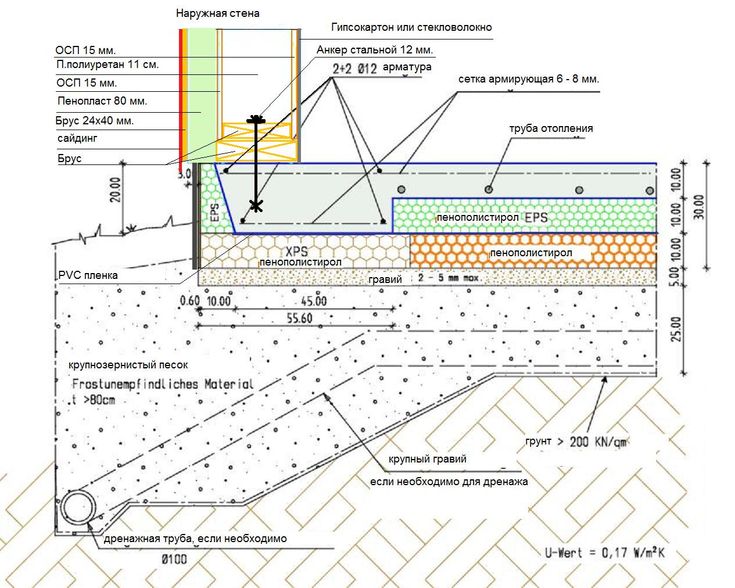

Схема устройства в разрезе

Существует множество конструктивных особенностей, которые повышают устойчивость и энергетическую эффективность всей системы. Схема следующая:

1. Подушки из песка и щебня, предотвращающие подход влаги к основе.
2. Геотекстильный материал, исключающий засорение дренажа.
3. Гидроизоляция, защищающая ЖБ конструкцию от воздействия влаги.
4. Теплоизоляция. Ее укладка происходит по бокам и под плитами.
5. Дренаж и водоотведение. Системы необходимы для защиты опоры от грунтовых, талых и дождевых вод.
6. Металлический каркас или пояс. Придает фундаменту прочности и жесткости.
7. Необходимые инженерные коммуникации.

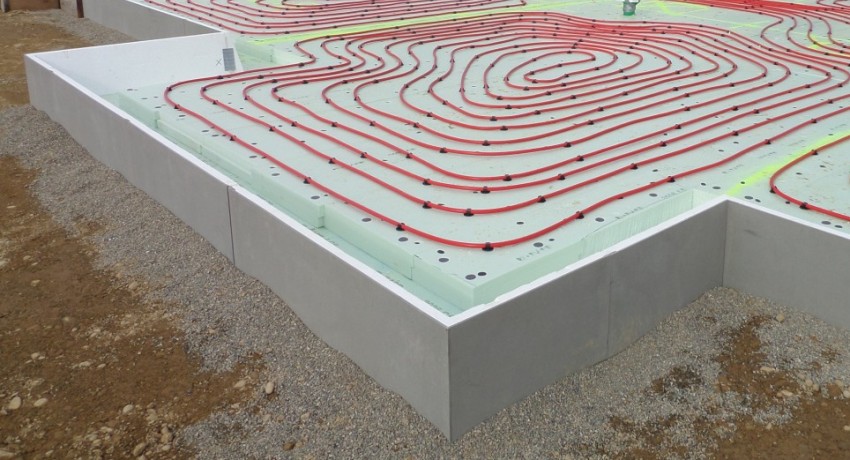

8. Система напольного обогрева. Здесь требуется обустроить водяной контур, чтобы в дальнейшем сократить расходы на строительстве отопления.
9. Бетонная плита. Ее толщина зависит от особенностей грунта и веса будущего здания. Для придания прочности ЖБ основания следует сформировать ребра жесткости. Их лучше разместить в местах монтажа колонн и других подобных конструкций.

Технология заливки

Разметка основания УФФ делается так же, как и в случае с другим мелкозаглубленным фундаментом:

• Удаляется плодородный слой почвы;
• Выравнивается участок;
• Осуществляется разметка.

Под отмосткой фундамента оставляется припуск на каждую сторону. Он отводится для укладки утеплителя и должен быть не меньше метра. Далее плита укладывается следующим образом:

1. Выбирается грунт для ленточного фундамента по всему периметру постройки. Это основание должно находиться выше точки промерзания.
2. Дно котлована засыпается песком, а потом – щебнем. Толщина слоев – 20 сантиметров.
3. Прокладываются дренажные каналы, проводятся системы водоснабжения и коммуникации.
4. На битумной основе (из рубероида или технониколи) укладывается гидроизоляция.
5. Укладывается опалубка и арматура.
6. Заливается ленточная часть основания здания. Толщина железобетонного слоя должна быть не меньше 20 сантиметров.
7. После того, как бетон застынет, кладется цокольная часть фундамента. Она состоит из шлакоблоков, кирпича или блоков ФБС. Возможно монолитное выполнение.
8. Производится укладка гидроизоляции в получившемся коробе.
9. Утепляются стены и основание пенопластом или плитами ПСБ.
10. Заготовку заполняют непучинистыми материалами – песком, керамзитом, щебенкой или ПГС, оставляя 10-15 сантиметров от края. Этот отступ будет опалубкой плиты.
11. Укладывается арматура, коммуникации разводятся до закладных.
12. Заливается бетон для основания пола. Рекомендуется использовать марку B20, либо выше.

Бетонная смесь полностью застывает за 25-30 дней. После этого фундамент готов к использованию.

Позвонить мне!

Технологические этапы строительства утепленной финской плиты

Фундамент является одним из самых ответственных элементов строения, поэтому при его устройстве придерживаются определенных операционных этапов. Плита, разработанная инженерами Финляндии, по причине сложности требует строго соблюдения технологии производства:

1. Работы по разметке и планированию грунта.
2. Организация дренажной системы и гидроизоляции.
3. Заливка ленточного основания.
4. Закладка теплоизоляционных листов.
5. Подсыпка грунта под плиту.
6. Устройство барьера для влаги и прохождения тепла под пол.
7. Заливка бетонной стяжки основания.

Последние три этапа из списка не обязательно выполнять в первую очередь в комплексе всех работ по строительству здания. Можно выгнать стены, установить кровлю, а потом в защищенном от погодных условий помещении подготовить подушку и залить пол.

Разметка участка и земляные операции

На стадии земляных работ укладывается канализация и трубы водопровода

Удобнее всего размечать границы пролегания ленточного фундамента кольями с натянутым между ними шпагатом. До полуметра делают вынос за границу стены, где кончается периметр отмостки. Земляные операции сводятся к удалению грунта (оставшаяся поверхность должна быть без включений растительных остатков) из траншеи под устройство опорной пятки ленты и дренажа.

Устройство дренажа и подстилающего слоя

В полученную траншею (с края от будущей бетонной пятки) укладывают обмотанную в геотекстиль трубу с мелкими отверстиями, чтобы был уклон в сторону отведения ливневых вод. Все это засыпается слоем гравия высотой в 20 сантиметров и слегка утрамбовывается. Поверх щебня также кладут геотекстиль.

Дренажу при устройстве малозаглубленного фундамента следует уделить особое внимание, так как в противном случае основание легко может подмыть, и произойдет разрушение несущей конструкции.

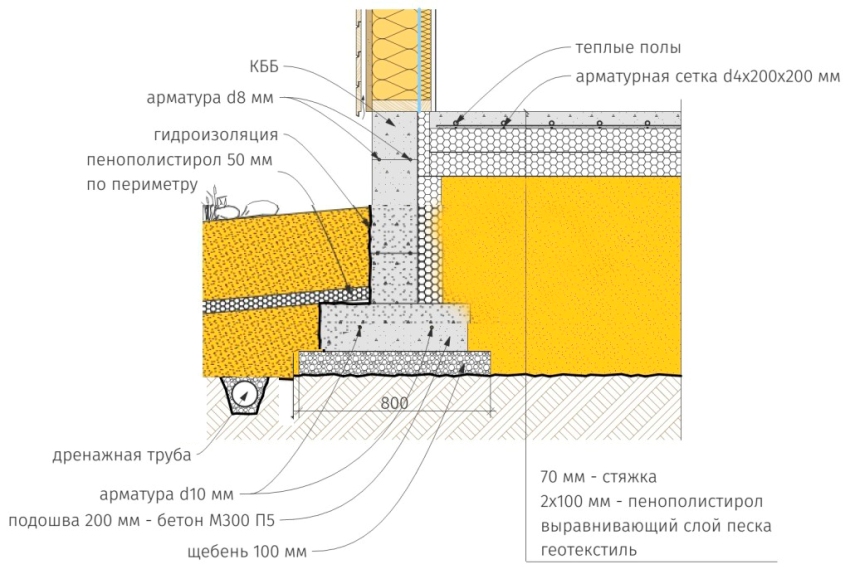

Организация ленточного монолита

Заливка ленточного фундамента (пятки)

В первую очередь по всему периметру здания заливают бетонную пятку с металлическим скелетом из арматуры внутри. Ширина этой опоры не должна быть меньше 0.6 метра, а высота – 0.3 метра.

Монолитный МЗЛФ сверху пятки должен быть обязательно армирован 12 или 14 арматурой. Поэтому внутри выставленной по уровню на высоту цоколя опалубки вяжут из прута каркас.  Полученную конструкцию заливают бетоном и дают ему отвердеть и выстояться.

Для придания фундаменту крепости его желательно периодически поливать из лейки, особенно в жаркие дни.

Работы по закладке утеплителя и засыпке периметра внутри

Утепление фундамента пеноплексом

После снятия опалубки внутреннюю часть цоколя утепляют пенополистирольными листами (толщина полимера не должна быть меньше десяти сантиметров), крепя последние при помощи зонтичных дюбелей. После этого весь котлован устилают геотекстильным полотном, поверх которого насыпают гравийный слой с последующим прохождением вибротрамбовкой.

Устройство гидроизоляции

На подушку из гравия раскладывают послойно битумную гидроизоляцию, которую одновременно сваривают между собой газовой горелкой. Такого барьера должно быть как минимум 3 слоя. Также этот материал заводят на утеплитель цоколя. Поверх этого пирога укладывают утеплитель из пенополистирола толщиной в десять-двадцать сантиметров.

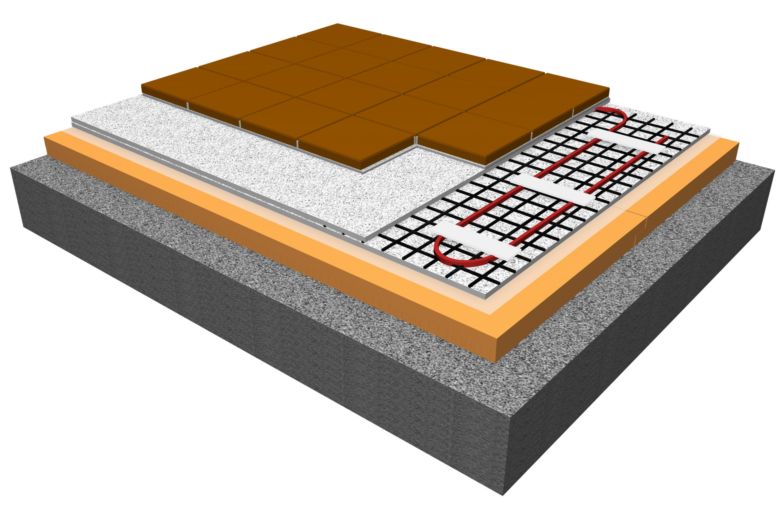

Заливка пола

Все пространство под будущим полом армируют сеткой (ячейку можно выбрать любую, но не более чем 15х15 см), на которую устанавливают трубу системы теплый пол. Кроме этого также должны быть выведены наружу все коммуникации: электричество, вода и канализация. Стяжку заливают бетоном.

Важно заливать пол за один раз, не допуская перерывов по времени. Для этого удобно пользоваться услугами грузовиков с бетономешалками.

Непосредственное строительство монолитного основания

Этап I. Подготовка участка

Подготовительные работы при строительстве монолитного фундамента начинают с очистки поверхности строительного участка. С него удаляют всё лишнее, в том числе и дёрн, на котором располагается травяной покров. После этого можно провести разметку будущего котлована. Разметку целесообразно начинать с той стены, которая будет параллельной к ограде.

Для разметки будет необходим шнур, который не растягивается, несколько колышков. Если под руками нет специальных геодезических инструментов, применяемых для разметки, то её можно выполнить самостоятельно. Надо заранее подготовить несколько отрезков шнура, их длина должна равняться длине стены и припуску для закрепления его на колышке.

После того как с помощью шнура и вбитых в землю колышков обозначена первая стена, необходимо к одному из концов нужно привязать тот отрезок шнура, который обозначит вторую стену. Для образования между ними, застройщик должен решить Теорему Пифагора, это позволит узнать длину диагонали между стенами.

Перемещая шнуры необходимо построить прямоугольный треугольник. Как только он будет выстроен, можно приступать к разметке оставшихся стен. Результатом станет прямоугольник, который обозначает местоположение будущего фундамента. Проверить качество разметки можно достаточно просто. Надо промерить диагонали, если все размечено правильно, то их размеры совпадут.

Этап II. Рытье котлована

Этап II. Рытье котлована

Это определяет качество возводимого фундамента. Если учесть, что глубина котлована лежит в пределах 1 метра, то за застройщиком остаётся выбор, копать его вручную или пригласить спецтехнику. В любом случае после того как из котлована удалён основной объём грунта необходимо дно разровнять и по мере обнаружения удалить из него все лишнее.

После того как котлован готов, необходимо устроить подушку, как уже отмечалось выше, она может быть из песка или мелкого щебня. Высота подушки составляет до 300 мм, после трамбования.

Засыпка песчаной подушки

Кстати, перед тем как начать засыпать песок, на дно котлована желательно уложить геотекстиль, он будет препятствовать проникновению песка в поверхность грунта. Для этой операции целесообразно применить специальный вибрационный трамбовщик.

По мере уплотнения песка необходимо постоянно подсыпать свежий песок и продолжать его трамбовать, до достижения нужной высоты подушки. Поверхность подушки должна располагаться в горизонтальной плоскости.

Этап III. Монтаж опалубки

Любые работы связанные с изготовлением конструкций из железобетона, так или иначе, связаны с обустройством опалубки. Самая простая опалубка – это сбитые из досок деревянные щиты. Доски крепятся к вертикальным брускам.

Эти щиты должны быть установлены вертикально и закрепляются с помощью деревянных раскосов, упирающихся в колышек, вбитый в грунт. Шаг между ними составляет порядка 1 метра. Но практика показывает, что чем чаще они вбиты в землю, тем опалубка будет прочнее.

Этап IV. Утепление и гидроизоляция

Этап IV. Утепление и гидроизоляция

Полноценный монолитный фундамент целесообразно защитить от влаги и обеспечить его теплоизоляцию. Для достижения гидроизоляции применяют обыкновенный рубероид, который укладывается в два слоя или на поверхность подушки, если сооружается простой монолит, или укладывается перед заливкой на слой промежуточного бетона.

Теплоизоляция фундамента, если таковая нужна, сооружается из пенополистирола. Слой утеплителя укладывается перед слоем бетона и сверху на него укладывается полиэтиленовая плёнка.

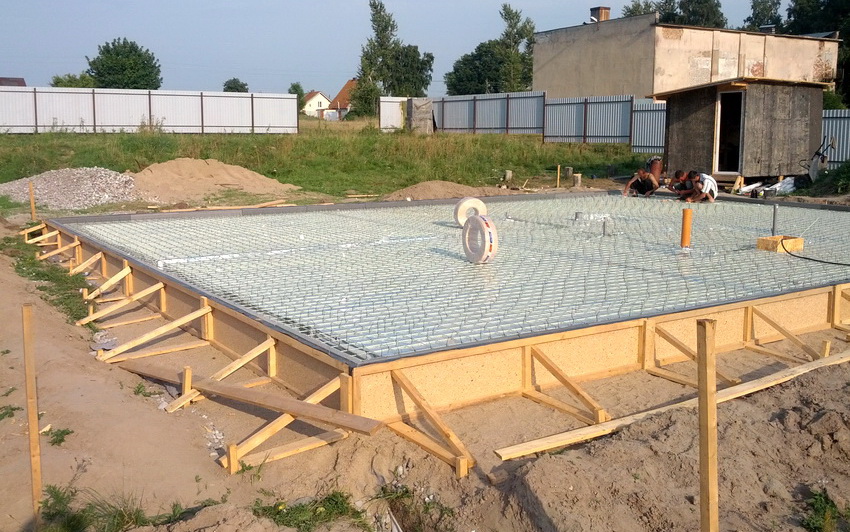

Этап V. Армирование

Этап V. Армирование

Арматурная конструкция изготавливается на песчаной подушке. Она состоит из двух поясов. Для армирования, может, применена арматурная сетка, но это касается только фундаментов для небольших сооружений, например, баня.

Для сооружения полноценного фундамента целесообразно применять рифлёную арматуру диаметром от 10 мм и больше.

Для вертикальных стержней допустимо применять гладкую арматуру диаметром от 8 мм. Надо помнить, чем тяжелее здание, тем больше диаметр арматурных прутков.

Вертикальная арматура вбивается с шагом 200–300 мм, по всей заливаемой бетоном площади. Нижний слой арматуры должен быть расположен на расстоянии порядка 50 мм от поверхности подушки, а верхний на расстоянии 50 мм от поверхности фундамента. Арматура соединяется между собой вязальной проволокой или пластиковыми хомутами.

Этап VI. Заливка фундамента

Этап VI. Заливка фундамента

Заливка фундамента, по сути это финишная операция, и опыт подсказывает, что для её проведения целесообразно бетон заказывать на ближайшем заводе и доставлять его с помощью миксера. Таким образом, можно будет, проводит заливку из нескольких точек, да и разравнивать его будет значительно , надо всегда помнить о том, что заливаемый бетон необходимо уплотнять. Для этого можно применять специальные вибраторы погружной или поверхностный.

Обзор материалов, инструментов

Для устройства фундамента потребуется сравнительно небольшой набор материалов, инструментов. Из материалов нужно приобрести в потребном по проекту количестве следующие:

• Готовый бетон высокой марки.
• Арматурные пруты, сетки.
• Стальную проволоку.
• Подпорки под арматуру.
• Геотекстиль.
• Пленочную гидроизоляцию.
• Экструдированный пенополистирол в листах, L-блоках.
• Полиуретановый клей.
• Цемент М600.
• Асбестобетонные плиты.
• Пластиковые гильзы для коммуникаций.
• Комплект труб, фитингов для обогреваемого пола.

Размещение труб отапливаемого пола

Инструменты:

• лопаты;
• перфоратор с пикой для разрыхления земли;
• строительная тачка;
• лазерный уровень, измерительная рейка;
• инверторный сварочный аппарат;
• вязальный крючок (вязальный пистолет);
• угловая шлифмашина с набором абразивных дисков;
• строительный вибратор;
• бетономешалка;
• гладильная рейка ручная, вибровариант;
• опрессовочный насос;
• сварочник для пластиковых труб;
• труборез.

Разрез плиты, расположение дренажа — общий вид

↑ Сбор и установка опалубки

Опалубка для монолитного основания может быть двух типов:

• съёмная;
• несъёмная.

Наиболее распространена деревянная съёмная опалубка. Несъёмную опалубку чаще сего делают из пенопласта.

 Эти недорогие материалы позволяют значительно сократить расходы на строительство монолитного железобетонного основания. Деревянные щиты собирают самостоятельно, после чего их устанавливают и подпирают с наружной стороны. При этом проверяют их горизонтальность и вертикальность уровнем. Из пенополистирола делают уже готовую к использованию опалубку, поэтому её остается только собрать и установить в нужном месте.

Съёмную деревянную опалубку для плитного фундамента собирают из досок толщиной от 30 мм или толстой фанеры от 18 мм. Подпорки для крепления опалубки стандартной высоты размещают с шагом 70 см, дополнительно на слабых грунтах под них кладут небольшие куски досок.

Деревянные щиты сбивают как можно плотнее с помощью брусков, которые поперечно прибивают к доскам с шагом 1-1,5 м. В идеале верх опалубки должен совпадать с поверхностью плиты.

При невозможности выполнить это условие на внутренней поверхности опалубки отмечают уровень заливаемой плиты. Перед заливкой бетонного раствора на внутреннюю часть опалубки необходимо нанести олифу или отработку.

Благодаря этому щиты проще снимаются с залитой и высохшей бетонной конструкции.

В процессе сборки щитовой опалубки в ней проделывают необходимые отверстия для коммуникаций, которые будут идти через заливаемую фундаментную плиту.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;
8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Что такое фундамент «шведская плита»

Среди прочих видов плитных фундаментов несколько особняком стоит так называемая УШП — утепленная шведская ее начали использовать в Скандинавии — а ее климат весьма близок к нашему. Затем УШП начала набирать популярность в Европе и Северной Америке. Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под основным).

Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Монолитная плита в качестве фундамента получает все большее распространение при строительстве котей. Для цельного жесткого основания, установленного под всем зданием, не снижает опасность движения вместе с ним одновременно не наносит напряжений в конструкции и препятствует разрушению фундамента. Поэтому плита носит название «плавающая».

Достоинства утепленной шведской плиты

В технологическом процессе все коммуникации закладываются в фундамент. Утепленная шведская плита содержит водяной подогрев в монолитном полу, позволяющий не устанавливать на первом этаже радиаторы отопления. Трубы укладываются по всей площади, равномерно подогревая первый этаж обычным технологиям для теплого пола заливается стяжка, что в данном случае не требуется.-

В течение зимнего времени грунт под домом не промерзает, и поэтому пучинистость отсутствует. По сравнению с обычными фундаментами, намного экономичней по энергозатратам является утепленная шведская плита.

Отзывы о ее в этом отношении поступают только положительные. Несъемная утепленная опалубка надежная защита от холода при атмосферных воздействиях. Коммуникации выводятся из-под пола в необходимых местах с точностью до по периметру дренажные трубы отводней лишней влаги от УШП. Утепленная шведская плита должна находиться на сухом основании. Дренажные стоки собираются в отдельные емкости или сбрасываются в общую систему —

Проблемы, связанные с утепленной шведской сшивкой.

Основные вопросы преимущественно экономического характера. Высокая стоимость монтажа материалов с затратами на и высокие требования к изготовителей. Утепленная шведская плита своими руками не возводится, поскольку допущенные при строительстве ошибки в дальнейшем будет сложно небольших конструкций, например для бани, что-то подобное создать можно. Большие затраты при возведении фундамента окупаются за счет высоких показателей энергосбережения. Поэтому утепленная шведская плита. Небольшая толщина плиты требует применения высоких технологий и современных материалов. Еще неизвестно, сколько лет простоит утеплитель под фундаментом. Отсутствие подвального помещения также является недостатком при росте ее наверняка появятся альтернативные варианты с большими возможностями. Возможность ремонта инженерных сетей остается под вопросом, если они замурованы в фундамент. Утепленная шведская плита Проверка временем выдерживает, если при ее возведении европейское качество монтажа.

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

Глубина заложения и копка котлована

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

1. В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.

2. Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.

3. Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
4. Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.

5. Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.

6. В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.
