Как посчитать площадь кровли двухскатной крыши

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП «ЖИЛЫЕ ЗДАНИЯ».

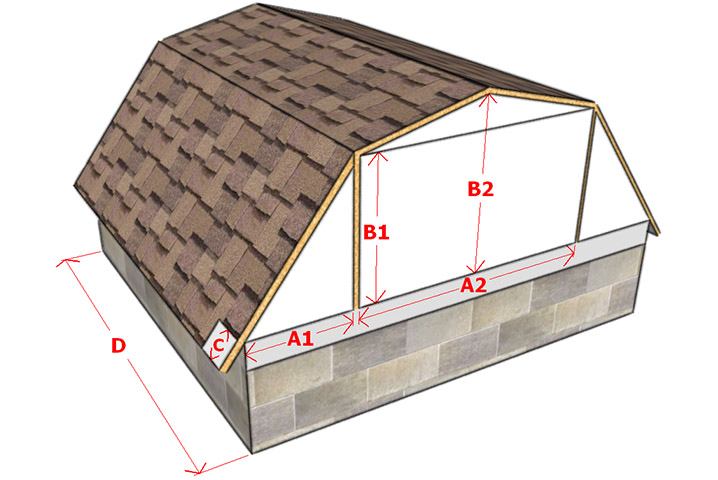

М ансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

1. Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.

   Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве

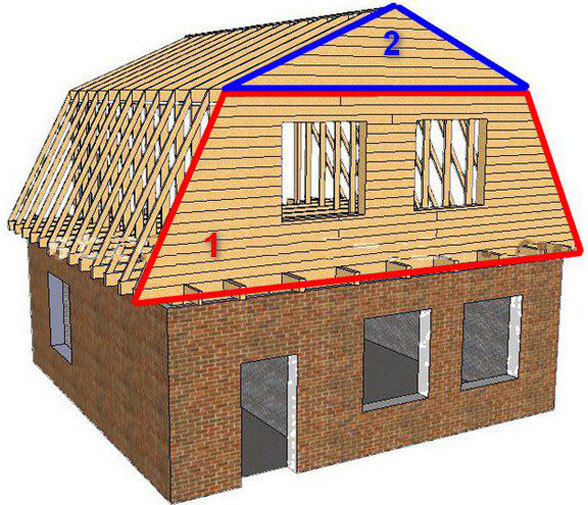

2. Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.

   Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство

3. Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.

   Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды

4. Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.

   Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

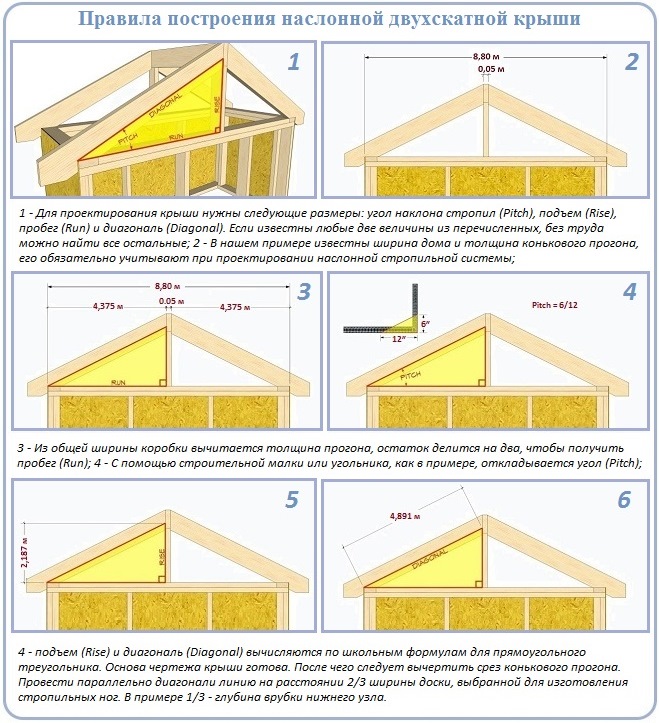

Геометрия крыши

Если у крыши две половины, значит можно упростить расчет: определим площадь одного ската и удвоим ее.

Идеальный скат представляет собой наклоненный прямоугольник, расположенный вдоль самой длинной стены дома. Как определить площадь прямоугольника (ската) мы помним: длина умножается на ширину.

В нашем случае: длина ската равна длине стены дома плюс 2 длины выступа крыши над фронтоном (выступы с обеих сторон крыши).

А ширина ската равна длине стропила плюс длина 1 выступа крыши над стеной.

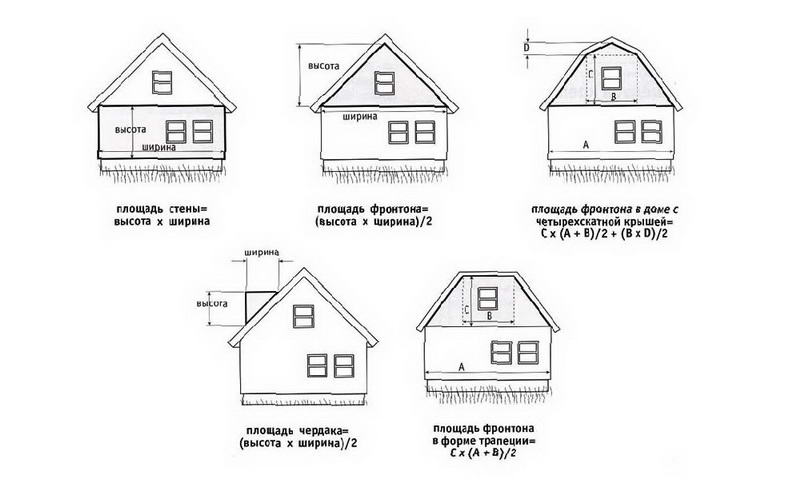

Что такое фронтон?

Схема фронтона с сайдинговой отделкой.

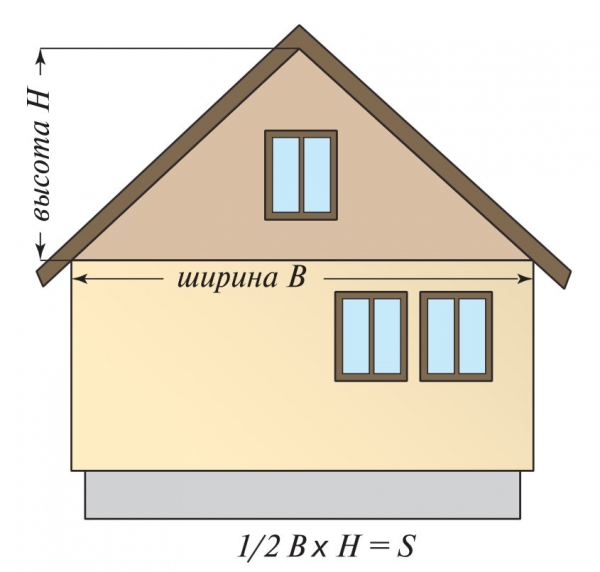

Фронтоном называют торцевую часть крыши, которая имеет вид треугольника и образуется у той стены, где стыкуются скаты. В этой точке стропильная система опирается на карниз. Поэтому основная задача фронтона — обеспечение достаточно надежной опоры для стропил. А вот фронтонной называют стену, над которой он находится, без учета самого фронтона.

Пространство фронтона, которое следует зашивать, находится между скатами крыши. Чаще всего фронтон имеет форму треугольника, реже — трапеции, иногда можно встретить портики экзотических форм. Это связано с тем, что форма напрямую зависит от типа конструкции стропильной системы. Фронтоны очень часто делают в средней полосе России, на домах, где есть ломаная крыша или обычная двускатная. Фронтон крыши имеет ряд недостатков, например, крыши с портиками нельзя строить в регионах, где частые ураганы, сильные ветра и т.д. Однако несмотря на недостаток, фронтон очень практичен: обшитый портик предохраняет перекрытия и стропильную систему от попадания влаги и существенно экономит ресурсы при строительстве крыши (для него не требуется выбранное кровельное покрытие). При строительстве важно учесть и его свес: он может быть любым и под любым наклоном. Из-за наклона площадь может увеличиваться, есть необходимость в тщательном подборе материалов для обшивки. Важно учитывать все эти факторы, поэтому рекомендуется для расчета пригласить профессиональных строителей.

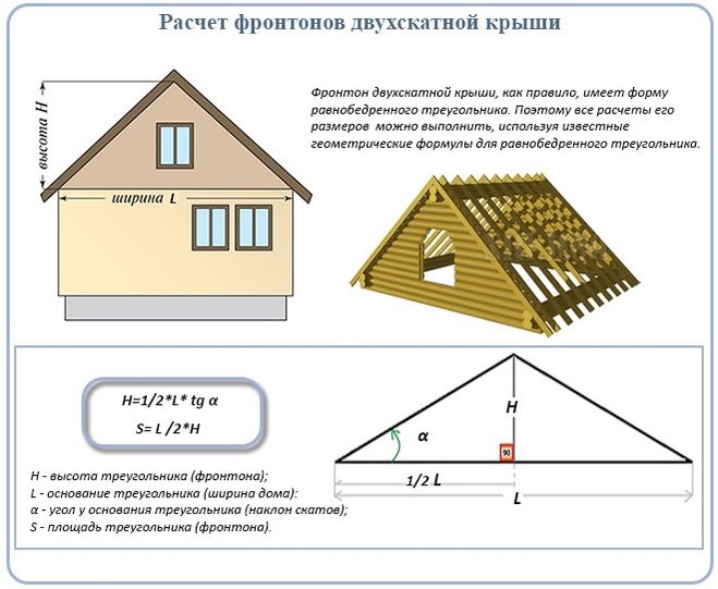

Рассчитать площадь фронтона при проектировании кровли необходимо очень тщательно, поскольку в случае допущения ошибок возможны перекосы стропил, что приведет к негерметичности крыши. Поэтому перед началом строительства необходимо вычислить площадь.

Выбор типа крыши

Расчет кровли нужен для закупки достаточного количества материалов без большого перерасхода

Крыша должна эффективно противостоять ветровым и снеговым нагрузкам, защищать помещения от солнечного излучения и осадков.

Конструктивно кровельные системы подразделяются на такие категории:

• Плоские. Не подразумевают обустройства чердачного пространства и сложной стропильной системы. На плиту перекрытия настилается и сплавляется рулонный материал типа рубероида и его модификаций. Минус в том, что с такой поверхности крайне медленно сходят осадки. Это приводит к застойным явлениям, иногда на доме начинают расти кусты, трава и даже деревья. Применяются такие решения, когда на площадке предполагается обустройство оранжереи, бассейна или места для отдыха. Проще всего рассчитать кровлю по размерам дома, добавив к результатам потребность в материале для парапета или для закрытия боковой части плиты перекрытия.
• Скатные. Сооружения более дорогие, сложные в проектировании и строительстве. Но в плане эксплуатации намного удобнее. Если правильно рассчитать материал на крышу, останется минимальное количество обрезков, которые последствие можно пустить на ремонт. Потребуется обустройство несущей системы, однако это нельзя причислить к недостаткам. Свободное пространство под крышей имеет практически неограниченную сферу применения. Покрытие без стороннего вмешательства очищается от влаги.

Если приоритет отдается объемным формам, есть смысл рассмотреть их разновидности. Ограничения касаются только расходов владельцев недвижимости на труды инженеров и строителей. Необходимо рассчитать угол наклона крыши, количество утеплительных, гидроизоляционных материалов и все это грамотно собрать.

Разновидности скатных крыш

Существуют такие типы скатных крыш:

• односкатные — самые простые и бюджетные варианты, представляющие собой наклонные плоскости прямоугольно формы, установленные под определенным углом к горизонтали;
• двускатные — состоят из двух поверхностей, соединенных коньковым профилем;
• четырехскатные (шатровые) — довольно популярные конструкции, в которых треугольные скаты сходятся в одной верхней точке;
• вальмовые — состоят из двух треугольных фрагментов на фронтонах и двух трапеций по бокам;
• полувальмовые — являются аналогами предыдущих, с тем отличием, что фронтоны имеют форму трапеции, а над ними находится треугольное покрытие;
• многощипцовые — представляют собой напоминающую башню конструкцию с множеством внутренних и внешних скатных поверхностей.

Чтобы максимально точно провести расчет крыши, лучше всего воспользоваться одной из компьютерных программ. После введения данных о ширине и глубине здания, высоте и типе кровельной системы, программа выдает количество материала и рекомендуемую схему его укладки с минимальным количеством отходов. Если такой возможности нет, высчитать потребность можно путем применения несложных формул.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Зачем нужны расчеты

Как выполнить расчеты

Геометрические фигуры в конструкции вальмовой стропильной системы

Условно большинство сложных кровель состоит из прямоугольников и треугольников. Так в односкатных конструкциях вы без труда заметите один прямоугольник, в двухскатных — два прямоугольника или четыре, если система ломанная.

Ситуация усложняется при расчёте параметров для четырехскатных конструкций. Например, вальмовая кровля состоит из двух треугольников и из двух трапеций, шатровая — из четырёх треугольников, вершины которых сходятся в самой высокой точке конструкции.

В сооружениях с более замысловатой конфигурацией справиться с расчетами будет сложнее, так как геометрических фигур больше

Вывод следующий, неважно насколько сложна форма сооружения, инструкция вычислений следующая:

• Расчленяем проекцию на отдельные геометрические фигуры, которые образуют скаты;
• Рассчитываем площадь каждого ската по отдельности;
• Складываем результаты калькуляции и получаем искомое значение для всего сооружения.

Посчитали и думаете, что можно отправляться за кровельными материалами? Не все так просто, ведь при монтаже кровельный материал укладывается с нахлестом или вообще выходит за предел боковых свесов и карнизной планки. Поэтому, если размеры считали для покупки материалов, к полученному числу смело добавляйте 10%

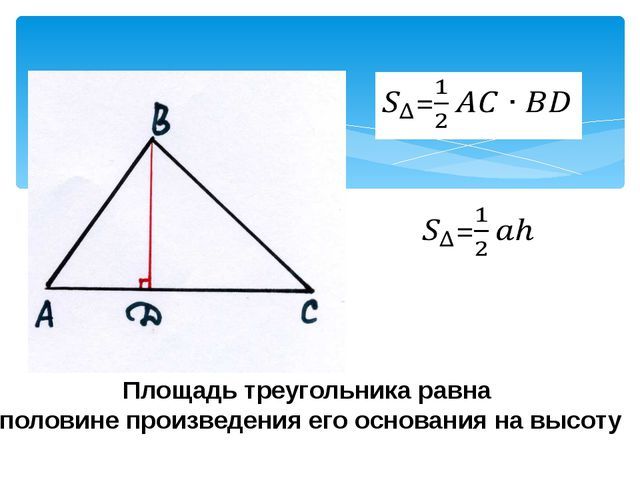

Немного геометрии

Немного практических упражнений

На кровельной системе могут располагаться дымоходы, вентиляционные трубы, зенитные фонари и прочие сооружения. При подсчете кровельного материала , размер перечисленных сооружений не вычитаем, так как они незначительные и вряд ли приведут к перерасходу материалов.

Рекомендации по закупке материалов

• Покупая шифер, металлочерепицу или профнастил помним, что при монтаже каждого листа одна волна уйдет на соединение с соседним листом. Именно этим объясняются добавочные 10%, которые рекомендуется добавлять к результатам вычислений.
• Покупая шифер или профнастил, будьте готовы к тому, что размеры листа указываются в погонных метрах. То есть, сначала нужно перевести размеры одного листа — погонные метры в квадратные метры, и это число сопоставить с размерами крыши.
• Покупая листовой шифер или аналогичные материалы для кровель сложной формы, будьте готовы к большому количеству отходов из-за срезов по линии накосной стропильной ноги. Поэтому для сложных конструкций рекомендую покупать не жесткие листовые покрытия, а мягкую черепицу на битумной основе.
• Для упрощения расчётов можно использовать онлайн калькулятор, который можно найти на сайтах крупных продавцов кровельных покрытий.

Как посчитать площадь крыши дома. Формулы, схемы и расчет

Рассчитать площадь крыши, для тех, кто умеет пользоваться рулеткой и калькулятором не составит особого труда. Потому что весь расчет сводится к подсчету площадей отдельно взятых скатов, а если крыша дома не сложная, а обычная двух- или четырехскатная, то посчитать площадь будет еще проще.

Существует огромное множество видов и геометрических форм крыш частных домов, но сами скаты крыши бывают, как правило, четырех геометрических форм:

• прямоугольник
• трапеция
• равносторонний треугольник
• параллелограмм

И если научится вычислять площадь каждого такого ската в отдельности, формулы которых представленны ниже на схемах, то посчитать общую площадь крыши будет очень легко.

Необходимо помнить, что чем больше на крыше скатов, тем соответственно она будет сложнее не только в плане постройки, но и утепления крыши, ее отделки и обслуживания. А при самой постройке останется много не используемых обрезков, которые станут лишними финансовыми затратами.

И так, перед тем, как достать калькулятор и начинать считать, необходимо иметь под рукой план крыши. Если такового нет, то придется брать рулетку, лист бумаги, карандаш и приступать к замерам скатов.

Давайте теперь попробуем посчитать площади различного вида кровли с помощью обычных геометрических формул.

Расчет площади односкатной крыши

Это самый простой расчет, который можно выполнить без подробного плана крыши дома.

Необходимо замерить длину C и ширину D ската.

Длину ската посчитать не сложно, необходимо замерить длину постройки и не забыть прибавить свесы кровли с двух сторон. Если ширину ската, по каким-либо причинам замерить не удастся, то придется замерить высоту крыши B и проекцию ската А (по схеме). После применяем теорему Пифагора и находим ширину ската С.

Расчет площади двухскатной крыши дома

Расчет такой крыши, я думаю, тоже не составит особого труда.

Для того чтобы посчитать площадь обычной двухскатной крыши дома, необходимо подсчитать площадь отдельно взятых скатов, как в предыдущем примере, и сложить ее.

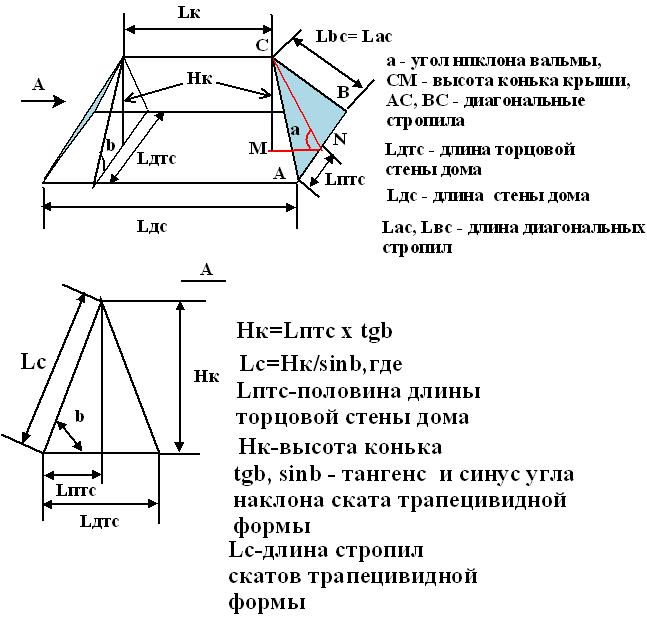

Расчет площади вальмовой, полувальмовой и шатровой крыши частного дома

Посчитать площадь вальмовой крыши частного дома немножко сложнее, чем предыдущие типы, но по-прежнему особой сложности не представляет.

Теперь посчитаем площади этих геометрических фигур по простым геометрическим формулам, затем складываем полученные площади фигур. На этом расчет окончен, как вы убедились, ничего сложного здесь нет.

Площадь полувальмовой крыши частного дома считается точно так же, за исключением, что треугольные скаты будут меньше чем у вальмовой, а основные большие скаты, необходимо поделить на две геометрические фигуры, трапецию и прямоугольник, подсчитав их площадь отдельно.

Технология подсчета площади шатровой крыши дома ничем не отличается от вальмовой, так же разбиваем крышу на четыре ската, только здесь уже должны получиться четыре равносторонних треугольника. Площадь этих треугольников вычисляем так же как и в предыдущих примерах.

Расчет площади сложной крыши с многочисленными скатами

К таким крышам, как правило, относятся купольные и многощипцевые крыши частных домов, содержащие большое количество различных скатов.

Хотя и формулы для расчетов очень просты, все равно посчитать площадь такой крыши будет не просто. Вся сложность будет заключаться в большом количестве замеров, потому что каждый скат придется замерять отдельно, и чем сложнее будет крыша, тем сложнее это будет сделать. Задачу может упростить наличие точного плана крыши.

Технология расчета площади сложной крыши

Для начала разбиваем крышу на отдельные плоские скаты. Как было уже сказано в самом начале, скаты сложной крыши могут быть в виде трех геометрических фигур:

• равносторонний треугольник
• прямоугольник или квадрат
• трапеция
• параллелограмм

А теперь попробуем посчитать площадь каждой геометрической фигуры отдельно, как показано на схеме.

Расчет материала для крыши частного дома

Посчитать материал для кровли значительно сложнее, чем рассчитать площадь самой крыши. Иногда площадь крыши вполовину меньше площади заказанного материала.

Для того чтобы не ошибиться в расчетах и не купить лишнего, а бывает еще хуже, когда материала не хватает, необходимо обратиться к специалистам из фирмы, у которой будете заказывать материал. У большинства организаций эта услуга бесплатная.

Они очень точно подсчитают количество и размер листов и дадут вам раскладку их на крыше.

Так как кровельные материалы, как правило, имеют прямоугольную форму, а скаты крыши не всегда, придется листы подрезать и подгонять под углы ската.

И чем сложнее крыша, тем больше у вас останется не нужных обрезков.

Необходимо помнить, какой бы вы материал для покрытия кровли не выбрали, при монтаже раскладка листов всегда должна быть у вас под рукой, чтобы при резке не отрезать не тот лист.

Расчет кровли. Онлайн калькулятор для расчета кровли крыши, программа расчета количества и стоимости материалов на кровлю – GrandLine

Строительство дома требует грамотного расчета сметы. От этого зависит выбор строительного материала, процесс возведения здания или сооружения. Самостоятельно рассчитать стоимость кровли можно с помощью специальной программы.

От геометрии кровли зависит количество необходимого материала и количество доборных элементов. Чем сложнее кровля, тем больше основных и расходных материалов потребуется.

Односкатная

Двускатная

Вальмовая

Шатровая

Мансардная

Каждый материал имеет свои особенности монтажа, разные доборные элементы и крепежи. Поэтому прежде чем производить расчет, надо определиться непосредственно с материалом.

Металлочерепица

Профнастил

Фальцевая кровля

Рассчитать

Для расчёта стоимости кровельных материалов и подходящих доборных элементов, выберите необходимый продукт. С помощью фильтра вы можете выбрать интересующий Вас цвет, толщину или покрытие.

Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.

Удобный в использовании калькулятор кровли позволит узнать количество необходимого материала по квадратным метрам, количество доборных и комплектующих элементов.

Если вы затрудняетесь с проведением расчета, закажите обратный звонок.

Менеджеры Grand Line предоставят вам подробную техническую информацию о различных типах кровельных покрытий, ценах, условиях оплаты, доставки и составят точную смету.

Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:

• наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
• наличие люков и других элементов, которые оставляют без кровельного покрытия.

Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента. Особое внимание уделяют размерам скатов.

Перед проведением расчета необходимо выбрать материал (профнастил или металлочерепица). Каждый вид покрытия отличается особенностями монтажных работ, доборными элементами, крепежами. Для крыш с небольшим уклоном используют фальцевую кровлю. Фальц – специальный шов, с помощью которого металлические листы соединяются между собой.

Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.

Как рассчитать софиты для крыши?

Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.

При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.

После завершения расчета добавьте заказ в корзину. Доставка кровельного материала возможна в любой регион Российской Федерации.

Расчет площади кровли

Перед закупкой материала для крыши необходимо учитывать множество разных факторов, способных влиять на эксплуатационные характеристики здания в дальнейшем. Одним из них является различие между разными типами кровельных конструкций. При этом нередко расчеты показывают количество стройматериалов не в метрах, а в штуках, что тоже нужно учитывать.

Для определения количества кровельного материала нужно знать высоту и угол уклона крыши. Высоту мы уже научились определять в предыдущей главе. Выполним расчет по простой формуле:

S = (2 x a + b) x (2 x a + c) / cos (m).

Здесь S – это площадь, а – ширина свеса, b – ширина дома, с – длина дома, m – уклон крыши.

Также будет нелишним рассмотреть всевозможные вариации определения площади крыши с различным покрытием:

1. Шифер – сколько листов шифера понадобится для крыши, можно вычислить по вышеописанной формуле.
2. Металлочерепица – для определения требуемого количества материала нужно знать сумму длин коньков, ендов, размеры стен дома, сколько в нем хребтов и какова их общую длину. Также при расчетах не забудьте о количестве скатов и их архитектурном типе. Формула для вычислений: S крыши = (2 х ширина свеса + длина здания) х (2 х ширина свеса + ширина здания) / cos (уклона кровли). Плюс ко всему, нужный объем материала зависит от марки черепицы.
3. Мягкие кровли рассчитывают с учетом всех составляющих конструкции, иногда дополнительно учитывают высоту крыши и проводят расчет стропильной системы. Также необходимо иметь в виду размер нахлеста мягкой кровли, оставить чуть материала на свесы карнизов и перекрытия коньков. К примеру, если взять дом 5х10 м с крышей под уклоном 45° и шириной свеса 0,5 м, общая площадь крыши будет такой: (2х0,5+10)х(2*0,5+5)/cos45°= 94,2 м².
4. Экологически чистые материалы – дерево, дранка, гон и другие разновидности деревянной черепицы 40х10 см. При работе с таким материалом следует помнить, что его надо класть в 3 слоя, поэтому на 1 м² уйдет не меньше 80 штук. Чтобы знать, как посчитать площадь крыши в данном случае, надо лишь вспомнить обычные математические формулы для нахождения площади, где S = длина х ширина.
5. Если вы собираетесь покрывать крышу профнастилом, то расчет ее площади лучше предоставить специалистам, поскольку для этого потребуется учитывать архитектурные особенности и количество скатов кровли. Мы уже писали выше, что для двускатного типа нет ничего сложного – надо длину ската умножить на ширину и сложить два значения (площадь двух скатов). А вот чтобы сделать расчет площади четырехскатной крыши, нужно не только найти площадь каждого ската, но и сопоставить характеристики используемого профнастила. При этом следует брать во внимание размеры крыши с учетом всех отверстий (дымоход, окна, вентиляция), оставить материал на нахлесты, перекрытия и свесы. Новичку с такой работой разобраться будет очень сложно, а экономить на крыше настоятельно не рекомендуется.

Вальмовые крыши тоже не так просты как кажутся. Они являются одним из видов скатных кровель и представляют собой подобие палатки либо шатра. Для вычисления площади нужно найти значение для  каждого отдельного элемента – секторов в виде треугольников и трапеций, на которые условно можно разделить кровлю. Лучше всего загрузить все значения в онлайн калькулятор и доверить расчеты программе.

Шиферные крыши сегодня встречаются чаще всего, поэтому мы привели пример расчета площади именной такой кровли. Но только лишь узнать площадь недостаточно, необходимо также определиться со способом укладки шифера и его разновидностью. Некоторые модели требуют большего нахлеста, а потому они могут выбиваться из значений, полученных в результате вычислений.

Специалисты всегда рекомендуют покупать на 10% больше материала для строительства или ремонта чего-либо, будь то шифер для крыши, цемент для фундамента или камни для садовой дорожки. Конфигурация кровли существенно влияет на способы укладки шифера.

Делать расчет площади крыши вы уже научились, поэтому остается лишь измерить необходимые длины и высоты рулеткой, узнать угол наклона крыши и подставить значения в формулу.

В случае с металлочерепицей при вычислении надо помнить о некоторых тонкостях. При работе с шифером отходы материала не учитываются, здесь же они могут сыграть не последнюю роль. При работе с простой одно— или двускатной кровлей отходы составляют 7—10% от общего объема материала, а если говорить о более сложных конструкциях, то эта цифра вырастет до 20%.

Важно: Площадь коньков вычисляется в погонных метрах, а не в квадратных. Также учитывайте способ соединения элементов кровельного материала, т.к. в разных случаях может понадобиться разный нахлест. Чем больше уклон, тем меньше нахлест, и наоборот.

Несмотря на кажущуюся запутанность и сложность работы, чтобы знать, как посчитать площадь крыши дома, достаточно вспомнить несколько уроков математики и геометрии. Основной принцип, о котором всегда надо помнить (особенно в случае с большими многоскатными крышами) – это разбиение всей конструкции на простые геометрические фигуры. Находить площадь треугольников и трапеций намного проще, чем ломать голову над многоугольником. Именно по этой причине рассчитать площадь крыши дома без изломов куда сложнее, так как приходится работать с цельным куском. Если же после прочтения статьи вы все-таки боитесь не справиться, лучше всего обратиться за помощью к специалистам и не рисковать потратить деньги зря.

Расчет мансардной крыши – определение уклона, веса и площади

Мансардой называют жилое, отапливаемое помещение, оборудуемое в подкровельном пространстве, которое позволяет увеличить жилую площадь дома с минимальными затратами.

Конструкция такой кровли отличается повышенной сложностью, так как она должна выдерживать высокие весовые нагрузки, поэтому рассчитать ее самостоятельно достаточно трудно. Чтобы выполнить расчет мансардной крыши быстро и правильно, можно использовать онлайн-калькулятор.

В этой статье мы расскажем, какие вычисления необходимо произвести, чтобы избежать ошибок в проекте.

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Обратите внимание! Онлайн-калькулятор не заменит опытного архитектора в вопросе создания проекта надежной мансардной кровли, однако, он поможет избежать грубых ошибок в расчетах, которые приводят к обрушению конструкции.

Особенности мансардной кровли

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

• Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
• «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Важно! Чтобы программа-калькулятор рассчитала площадь мансарды, необходимо в свободные поля ввести уклон и высоту конька крыши, размеры дома, а также форму и количество скатов. После этого у пользователя появится возможность увидеть точный расчет показателя, а также визуализировать результат вычислений с помощью схемы.

Зависимость полезной площади мансарды от уклонаСравнение площади мансарды в зависимости от формы крыши

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.

Учтите, что даже продвинутый калькулятор не застрахует от ошибок в проекте, однако, он поможет быстро прикинуть стоимость материала и сравнить разные варианты конструкции мансардной кровли.

Особенности стропильного каркаса ломанной кровли

-инструкция

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

• Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
• Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
• Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник

• Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Расчет оптимальной высоты конька двускатной крыши — пропорции

Для этого дополнительно проводят расчет железа на крышу.

Двухскатная крыша, подробнее на видео:

Кол-во блоков: 23 | Общее кол-во символов: 26730Количество использованных доноров: 7Информация по каждому донору:

1. -i-remont-krovli/: использовано 4 блоков из 8, кол-во символов 5837 (22%)
2. -i-krovlya-kalkulyatory/: использовано 1 блоков из 3, кол-во символов 1771 (7%)
3. : использовано 2 блоков из 4, кол-во символов 810 (3%)
4. : использовано 4 блоков из 8, кол-во символов 3760 (14%)
5. -konka-dvuhskatnoj-kryshi/: использовано 7 блоков из 9, кол-во символов 7152 (27%)
6. : использовано 3 блоков из 5, кол-во символов 5486 (21%)
7. -kanalizaciya/kak-rasschitat-vysotu-dvuskatnoj-kryshi: использовано 1 блоков из 2, кол-во символов 1914 (7%)

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил . Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент , его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения . Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру , один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья , располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Как сделать козырек фронтона

Одной из разновидностей кровельного карниза является фронтонный свес крыши, который выполняет защитную функцию. Опорой для выпуска крыши с этой стороны здания служат выступающие части таких элементов кровельной конструкции, как коньковый брус и мауэрлат, на который опирается дополнительная стропильная нога.

Для легких кровельных пирогов или мауэрлатов и коньковых прогонов, не имеющих консолей с фасадной стороны, карнизную доску, из которой сделан свес, крепят на выпущенной обрешетке.

Глубина свеса определяется конструктивными особенностями стропильной системы и материала кровельного покрытия.
