Какие стропила для крыши следует применять? Виды и расчет стропил крыши

Из чего состоит крыша двускатного типа?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

• Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
• Легкость и доступность обслуживания в любое время года.
• Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
• Возможность обустройства мансарды.
• Более качественная гидро- и теплоизоляция.

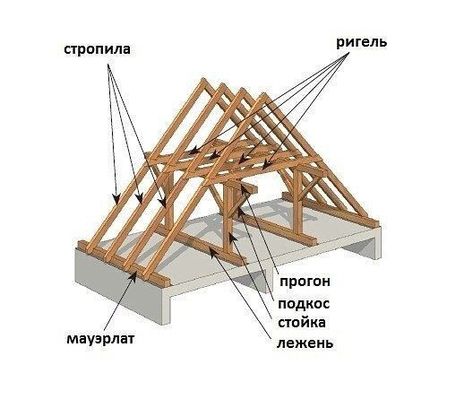

Описание элементов стропильной системы

Свое название стропильная кровля берет от названия главного элемента в конструкции. Стропила это брус с прямоугольным сечением, образующий верхний угол треугольной крыши.

Самая простая двускатная крыша представляет собой две прямоугольные плоскости, соединенные под углом и закрепленные поверх верхнего обреза стен. Стропила двускатной крыши принимают на себя не только вес всех элементов, но и давление или подъемную силу ветра, а зимой еще и тяжесть накопившегося снега. Запас прочности стропильной системы должен с лихвой перекрывать все возможные нагрузки, включая вес людей, приспособлений и механизмов, необходимых для возведения или ремонта крыши.

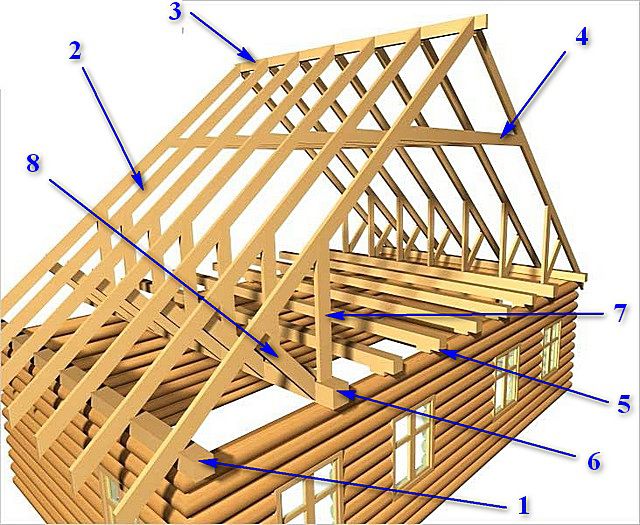

Элементы стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

• Мауэрлат. Брус хвойной породы, уложенный и закрепленный по периметру стен. Стропильная крыша опирается на него, и он играет основную роль в равномерном распределении веса конструкции на несущие стены строения. Сечение зависит от конкретной конструкции, но наиболее часто берется стандартное значение 10х10, 10х15 или 15х15 см. Мауэрлат устанавливается на анкеры или стержни с резьбой, закрепленные в стене. Крепление мауэрлата должно выдерживать усилие опрокидывающих нагрузок на крышу от действия ветра.
• Стропильные ноги. Чаще всего именно их имеют в виду, когда говорят стропила на крышу — это также брус хвойной породы, имеющий прямоугольное сечение. Размеры сечения: 15х5 см или 15х10 см. Стропильные ноги образуют треугольную крышу и несут тяжесть всей кровли, снега и ветровых нагрузок.
• Лежень. Укладывается на внутреннюю несущую стену и играет роль мауэрлата для равномерного распределения веса крыши по всем опорным стенам. Размеры сечения 10х10 см или 15х15 см.
• Стойки. Промежуточные опорные элементы, требующиеся для обеспечения нужной жесткости крыши. Размеры сечения — такие же, как у лежня.
• Затяжка. Не дает расползаться стропилам под действием веса кровли. Затяжка стягивает нижние части стропил и завершает конструкцию треугольника.
• Подкосы. Элементы прочности и жесткости конструкции, необходимые для пологих крыш с длинным скатом. Они устраняют провисание стропил и завершают конструкцию фермы большого пролета. Благодаря подкосам ферма может выдержать очень большие нагрузки. Когда монтируется двускатная крыша, стропильная система под металлочерепицу невозможна без этих важных компонентов.
• Обрешетка. Обеспечивает поперечное взаимное крепление стропильных ног, равномерно распределяет вес кровли на стропильные ноги. Учитывая специфику эксплуатации — для обрешетки лучше брать обрезные хвойные плотные пиломатериалы. В крайнем случае, подойдет и необрезная доска, но без коры и с малой шероховатостью. Под мягкую кровлю требуется сплошная обрешетка, без зазоров. Худший вариант — толстая влагостойкая фанера. Использовать для этой цели любой вид волоконно-стружечных плит ни в коем случае нельзя!
• Конек крыши. Является элементом крепления двух соседних скатов. Размеры и форма сечения конька определяется конструкцией кровли с учетом расчетного веса стропильной конструкции и кровли.
• Свес крыши и кобылки. Выступающие элементы крыши, защищающие стены от воздействия осадков и погодных факторов. Кобылки не испытывают серьезной нагрузки, но должны выдерживать вес свисающей кровли и водостоков, наполненных дождевой водой или снегом.

Виды стропил

Чтобы понять, что представляет собой конструкция висячих стропил, нужно хорошо представлять себе устройство каркасов крыш разных типов. Нам в данном случае интересны всего два их типа:

1. Двускатной крыши, в сечении обычно представляющие собой равнобедренный треугольник. Треугольные арки нередко монтируются с вертикальными фронтонами (иногда — с чердачной дверью и световыми окнами);
2. Вальмовой крыши, в которых вместо вертикальных фронтонов присутствуют два дополнительных ската. Этот тип крыш популярен в регионах с сильными ветрами.

Каркас дома с вальмовой крышей.

Стропила перечисленных выше крыш могут относиться к одному из четырех типов:

1. Наслонные стропила (металлические или деревянные) опираются на внутреннюю стену или стойку, которая, в свою очередь, переносит вес кровли на капитальную стену дома;
2. Висячие стропила в отличие от наслонных опираются только на внешние стены строения. Как следствие, они испытывают нагрузки и на изгиб, и на сжатие.

Нагрузка на сжатие передается наружным стенам дома; для ее компенсации пара стропильных ног обычно снабжается затяжкой — брусом или металлическим профилем, связывающим ноги у основания или ближе к коньку. При нижнем расположении затяжки служат основой пола чердака;

Схемы висячей и наслонной стропильных систем.

1. Диагональные стропила связывают коньковый прогон вальмовой крыши с углами строения;
2. Нарожные опираются на мауэрлат (брус, опоясывающий стены по периметру и выполняющий функцию опоры для стропильной системы) и на диагональные стропила.

Диагональные и нарожные стропила.

Уточним: боковые скаты вальмовой кровли устройством не отличаются от двускатной и опираются на те же висячие или наслонные стропильные ноги.

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП «Деревянные конструкции» и СП «Нагрузки и воздействия».

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП (актуализированная редакция СНиП *). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП ) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ ). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

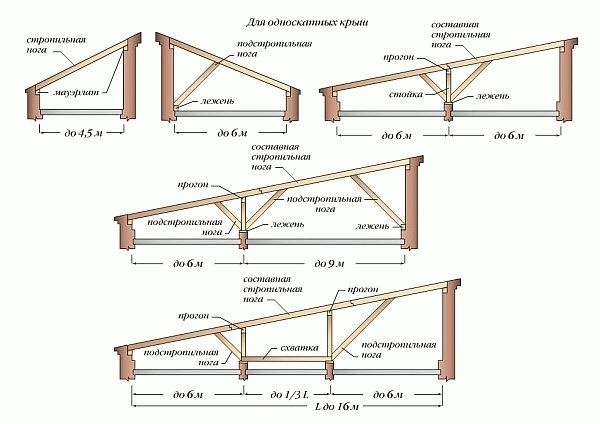

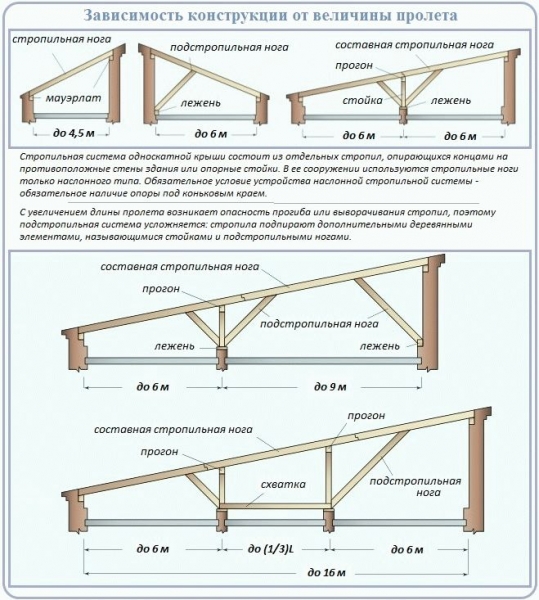

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

ВажноРасчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Совет Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

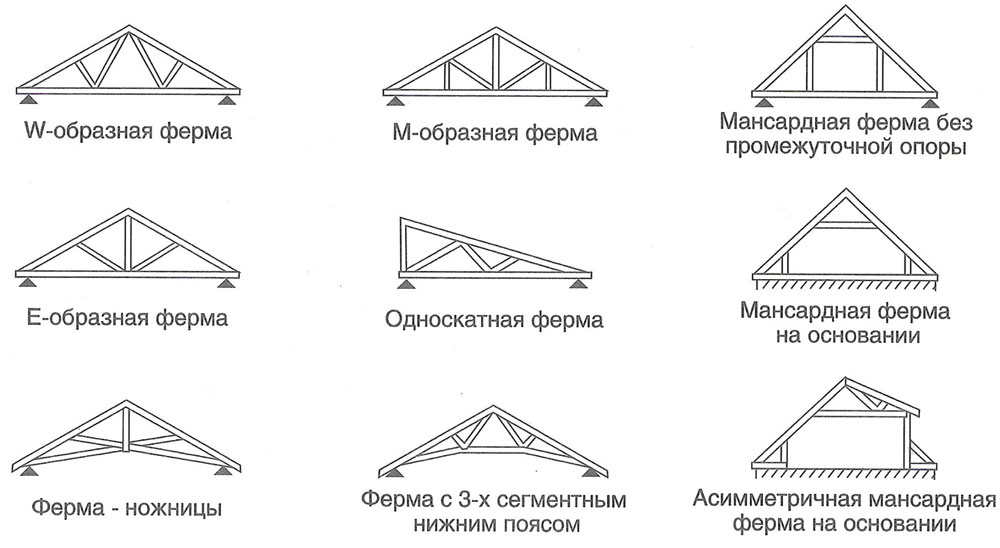

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Разновидности стропил для крыши

При строительстве любой кровли находят свое применение стропила всего лишь двух видов – наслонные и висячие. Висячие стропила имеют две точки опоры, которые находятся у основания, к примеру, опора на несущие стены здания, наслонные помимо этого могут опираться на столбчатые опоры, либо внутренние стены.

Материал для изготовления стропил

Дерево и металл – вот основной материал, из которого чаще всего изготавливаются стропила.

При возведении кровельных перекрытий жилых домов, хозяйственных построек применяются деревянные стропила, реже металлические. Металлические (железобетонные) стропила в основном используются при строительстве кровель с большими пролетами и нагрузками на кровлю, в основном для перекрытия производственных зданий. Цена данных стропильных конструкций довольно высока, так все ее элементы выполняются из металла, в основном используется швеллер.

Стропила из дерева

В свою очередь деревянные стропила подразделяются на три вида:

1. Самым популярным и широко использованным видом стропил являются конструкции выполнены из обрезной доски, обычно это доска сечением 150х50 мм или 200х50 мм. Популярности данный вид стропил приобрел благодаря своей дешевизны и простоты изготовления.
2. Стропила для крыши, изготовленные из бревен. В качестве исходного материала используют стволы деревьев диаметром 10-20 см, зачищенные и обработанные.
3. Стропила, сделанные из клееного бруса. Клееные стропила производятся из брусков древесины и досок, склеенных при помощи специальным составом. Такие стропила более удобны в работе, брус имеет в сечение квадрат или прямоугольник. Вследствие чего, он легко укладывается на обрешетку, к тому же упрощается их крепление к мауэрлату, а также процесс наращивания. Данный вид стропил намного прочнее обычных деревянных.

Инструкция к калькулятру

Исходные данные

Условия эксплуатации:

Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина — это одна из досок стропил.

Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) — размеры сечения стропилины.

Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) — расчетные длины стропилин.

Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) — реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.

Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. — напряжение, возникающее в стропилах.

Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

• Вариант 1 — на усилия и момент, возникающие на средней опоре.

• Вариант 2 — на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. — прогиб, который возникает под действием нагрузок.

Fmax — максимально допустимый прогиб для стропил.

Запас — здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

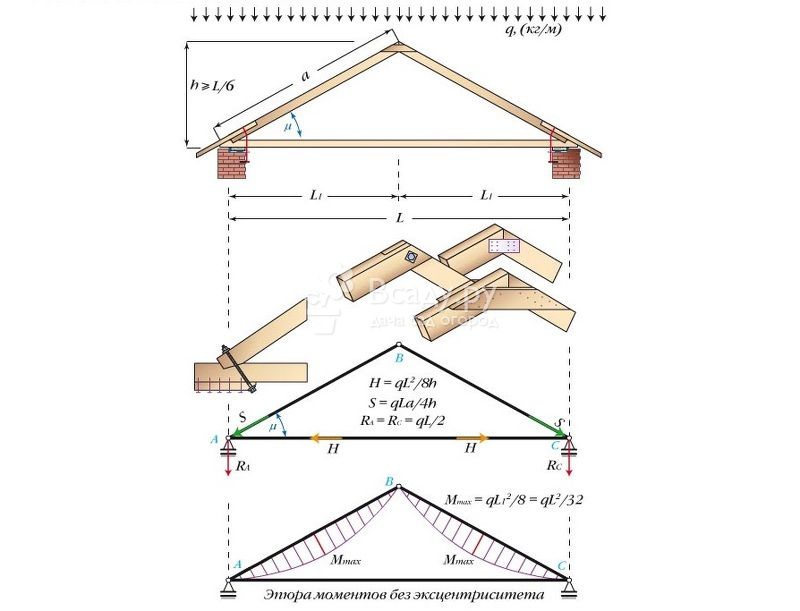

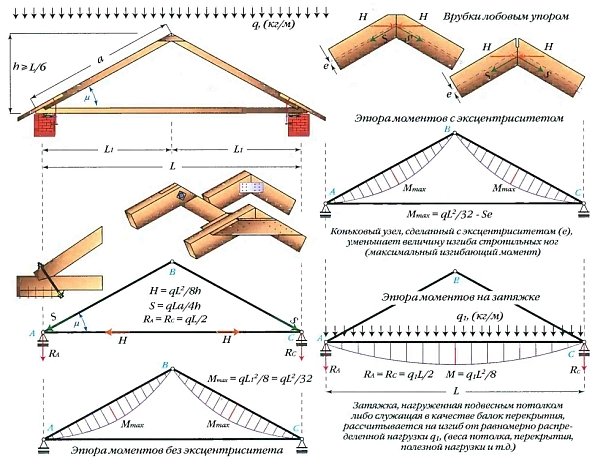

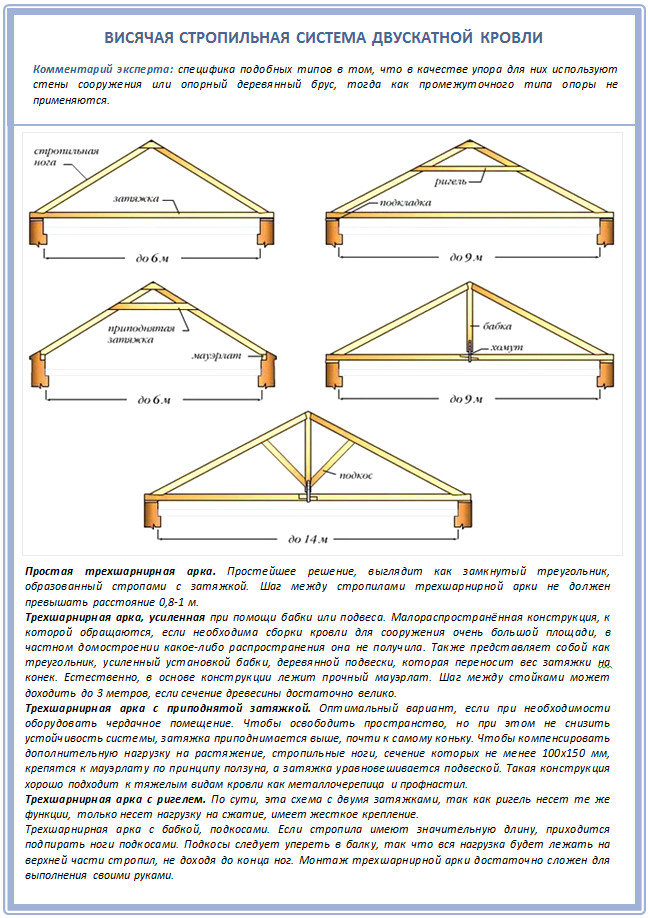

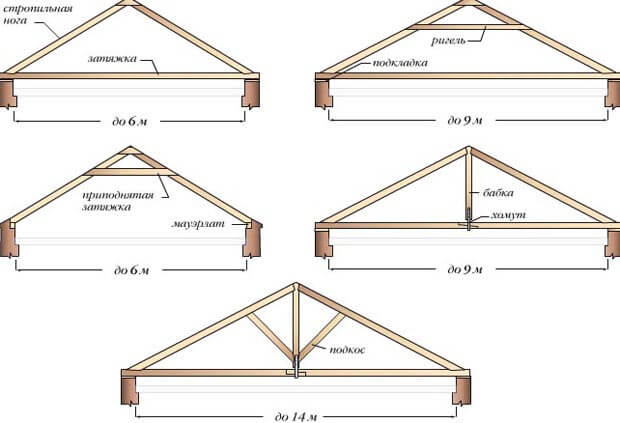

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

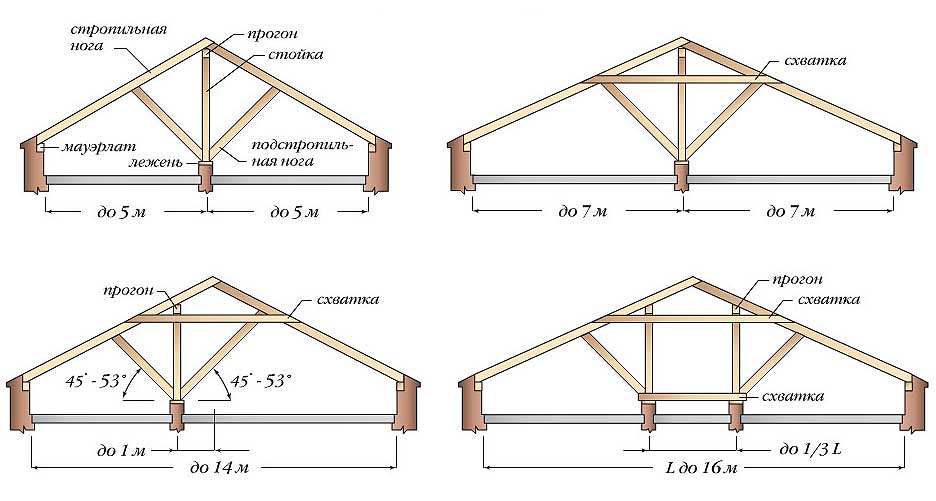

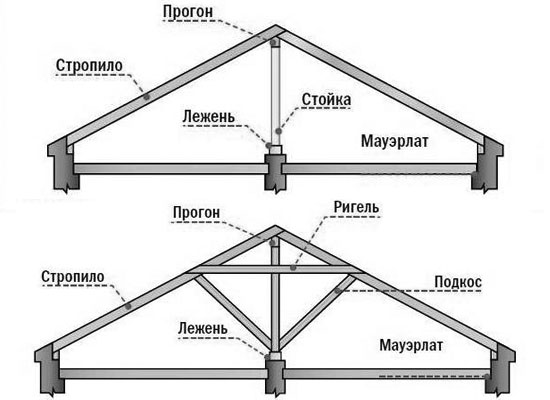

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Возможно использование гибридных конструкций, объединяющих наслонные и висячие.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Определение параметров стропил – шаг, длина, сечение

Далее, конструкция кровельной системы рассчитывается по положению элементов – шаг и выбранное сечение для той или иной единицы. На эти параметры напрямую влияет вес кровли и выбранное покрытие.

Чем реже шаг, тем внушительнее сечение бруса или диаметр труб должно быть. Как правило, для несущих конструкций, этот параметр составляет не менее 150 мм, 100 мм – для дачных домов и сопутствующего строительства – беседки, бани, хозпостройки.

Далее, требуется установить количество стропил на один скат: его длину делят на шаг установки, составляющий от 60 до 100 см + 1 крайняя нога. Умножив полученный результат на 2, получают общее количество. В зависимости от сечения бруса, сумма стропильных ног и шаг установки варьируются.

Длину стропил рассчитывают просто, если школьные знания о прямоугольном треугольнике остались в багаже. Стропильная нога равна гипотенузе образовавшейся фигуры. Расчет таков: А² + В² = С², где – А – высота крыши, В – половина длины фронтона, С – длина стропильной ноги. К получившемуся значению всегда прибавляют от 30 до 70 см на карнизные свесы.

Особенности установки своими руками

Способ укладки стропил на мауэрлат

Гнезда для опирания стропилин всегда должны иметь горизонтальные площадки и вертикальные стенки. Нарушение правила ведет к потере устойчивости и смещению несущих элементов.

Изготовление шаблона стропильной конструкции:

1. Две доски толщиной 25 мм, длиннее стропилины на 10 см скрепляют на вершине болтом, чтобы была возможность поворота.
2. На рейке по центру шипца отмеряют расчетную высоту системы.
3. Скрепленные доски ставят на конечные перепустки, чтобы их края упирались в выборку под зуб.
4. Совмещают точку крепления и отметки на рейке для определения размера стропилины по длине.
5. На нижнем краю откладывают размер зуба, опускают шаблон на землю и выпиливают шип.
6. Примеряют заготовку на месте, заводя шипы в предназначенные вырубки.

Если после монтажа не совпадает вершина с отметкой на рейке, ее корректируют, отпуская болт, и новое положение отмечают на рейке. Замеряют размеры ригелей, стоек, кобылок, затяжек и других элементов стропильной фермы. После изготовления требуемых изделий их ставят в монтажное положение.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
3. На стойки укладывают коньковый брус, который к ним же и крепится.
4. Производится попарно установка стропил двускатной крыши

   . Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.

5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

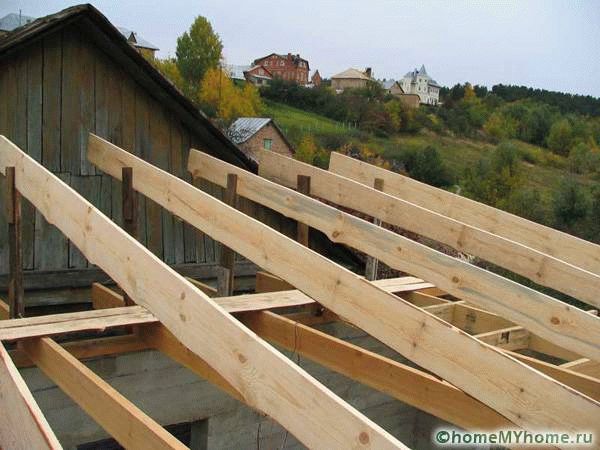

Установка стропил на конек по натянутой нити Источник

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

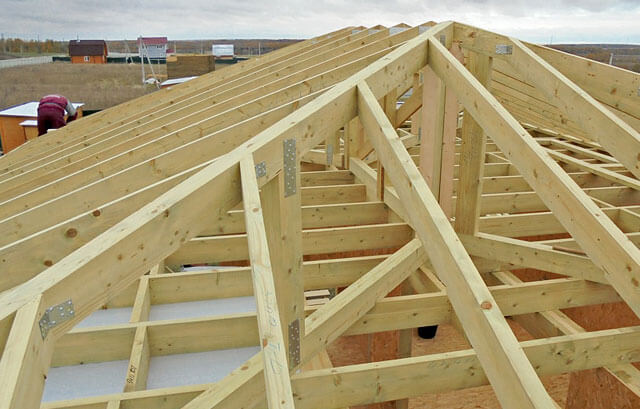

Собранные на земле стропильные фермы висячего типа Источник

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, чем покрыть крышу дома.

Достоинства и недостатки деревянных стропил

Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

• невысокая стоимость древесины;
• повсеместная доступность;
• сравнительно небольшой вес, упрощающий монтаж;
• нет необходимости в привлечении тяжелой строительной техники;
• универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

• необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
• применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
• несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.

Типы мансардных крыш

Одним из главных конструктивных элементов мансарды является стропильная система, которая предназначена для создания жесткости всей конструкции кровли. Конструкция стропильной системы мансардной крыши может быть двух видов :

• наслонного типа, где опорой для балок служат наружные стены здания;
• висячего типа, где все элементы стропильной системы увязываются в ферму и общий каркас, который впоследствии устанавливается на крайние опоры.

Схема стропильной системы мансардной крыши определяет, какой вид крыши будет использоваться. В зависимости от этого типы мансардных крыш классифицируют следующим образом :

1. Односкатная кровля с наклоном плоскости, которая опирается на стены различной высоты.
2. Двускатная кровля, конструкция которой имеет две плоскости, расходящиеся в разные стороны под определенным углом.
3. Ломаная крыша, являющаяся разновидностью двухскатной кровли, и состоит из двух плоскостей с ломаной поверхностью.
4. Полувальмовая и вальмовая крыши – разновидности четырехскатной кровли.
5. Шатровая конструкция крыши (коническая, купольная, пирамидальная).
6. Сводчатый тип кровли с параболическими или круглыми очертаниями.

В нашей стране наиболее популярной является мансарда двухскатной крыши, что определило архитектуру некоторых городов и поселков. Угол наклона двухскатной системы определяется в зависимости от следующих факторов :

• геометрический размер здания;
• вид кровельных материалов;
• рельеф окружающей местности;
• климатические и погодные условия.

Важно знать, что для получения большего количества полезной жилой площади мансарды, рекомендуют выполнять меньший угол наклона стропил.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

• Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;
• Оптимальный вес. В зависимости от кровельного материала выбирают материал, используемый для стропил. Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл. Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции – антикоррозионными составами.
• Высокое качество используемых материалов. Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.
