Как выполнить разметку фундамента под дом своими руками

Виды конструкций

Рассмотрим более детально виды конструкций.

Преимущественно популярными считаются лишь определенные типы фундаментов. Это связано с тем, что их относительно легко построить собственными силами.

Поскольку для всех остальных разметку будут делать строители, вследствие этого имеет смысл обратить внимание только на них.

• немаловажно правильно сделать разметку, строительство не потребует особых навыков. В этом случае в роли фундамента выступает цельная плита. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.
• Ленточный. Данный тип преимущественно прост в возведении. Так, он представляет из себя железобетонную ленту, которая располагается по всему – для домов с тяжелыми стенами, он бывает мелкозаглубленным, который годится для деревянных и маленьких каменных домов.
• Столбчатый. Из названия понятно, что фундамент сооружается на столбах. Их располагают в местах максимальной нагрузки. Впрочем стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, к примеру говоря, каркасных.
• строительство происходит на пучинистых либо неустойчивых фундаментах, данный способ выбирают. Он годится для строительства оснований под тяжелые дома.
• Винтовой. По своим характеристикам этот вариант близок к свайному. Он годится также и для этажного строительства.А не заколачивать, вследствие этого многие выбирают именно их, в отличие от предыдущего варианта винтовые сваи необходимо вкручивать.

_Строительство — вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Мелкозаглубленный ленточный фундамент для дома

При возведении фундамента такого типа отмечается значительный уровень экономии. Это обусловлено отсутствием необходимости обустройства большого котлована, а также меньшими затратами на материалы. При этом значительно экономит личное время.

Применяются они при возведении следующих строений:

• деревянные дома;
• каркасные дома;
• небольшие постройки из камня;
• монолитные здания;
• газобетонные сооружения высотой не более 2-х этажей.

Глубина заложения такого типа фундамента достигает 40-50 миллиметров.

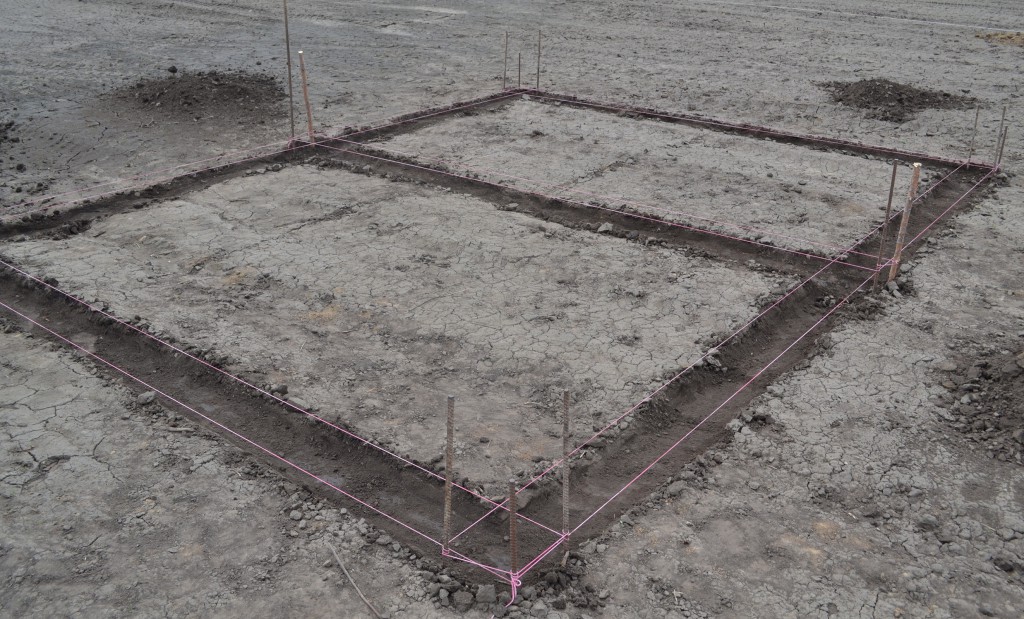

Разметка фундамента

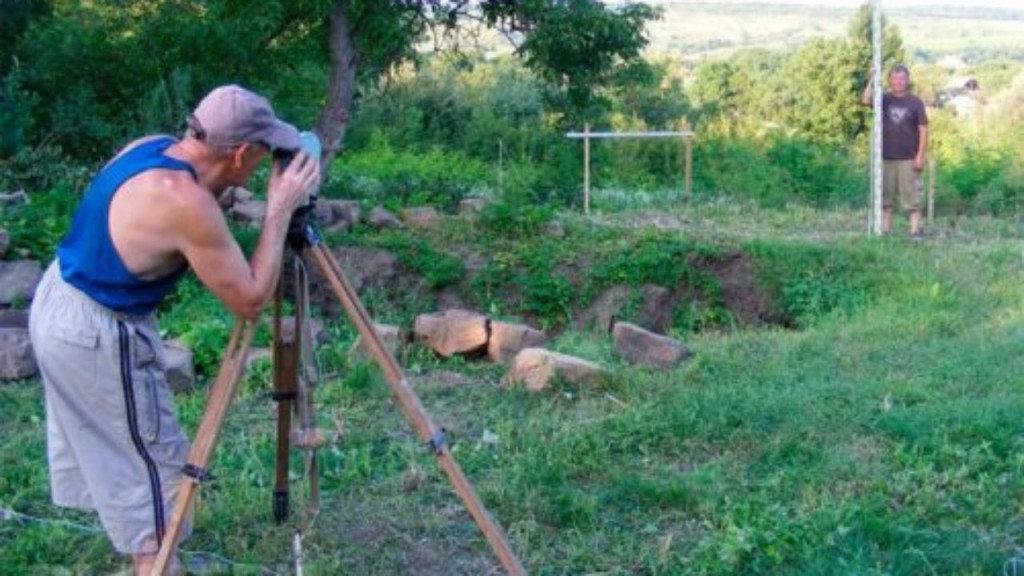

На крупных строительных объектах для этой цели используют теодолит. Небольшие частные застройщики, зачастую, обходятся подручными средствами. Поэтому может возникнуть логичный вопрос, как разметить фундамент для дома своими руками? Оказывается ответ на него давно найден еще древними строителями.

Чтобы вырыть котлован или траншею, соответствующие плану постройки, предстоит:

• определить базовую линию;
• выстроить прямые углы;
• определить точки пересечения стен;
• разметить траншеи (плиты, шурфы, скважины) под заливку с учетом технологических запасов для монтажа опалубки.

Важно! Ширина запаса может варьироваться в широких приделах. Например, для фундамента МЗЛ может хватить и 20 см – этого места достаточно, чтобы опустить формовочный щит и распереть его с поверхности.

Для более глубоких и крупных фундаментов понадобится уже не менее 80-100 см технологического запаса с каждой стороны опалубки, так как монтажнику придется спускаться в траншею полностью.

Выноска с помощью рулетки

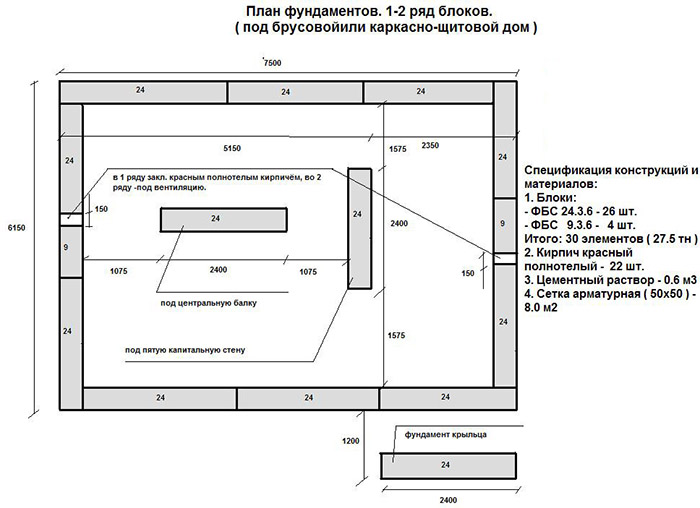

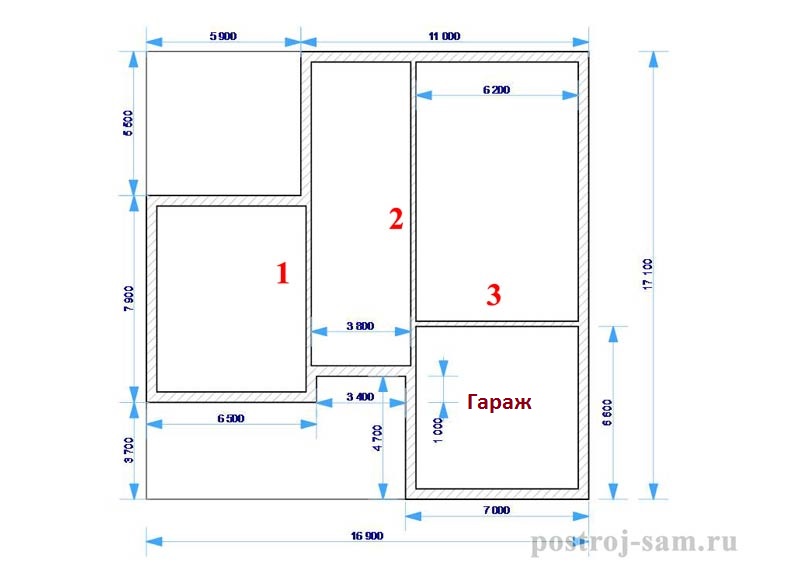

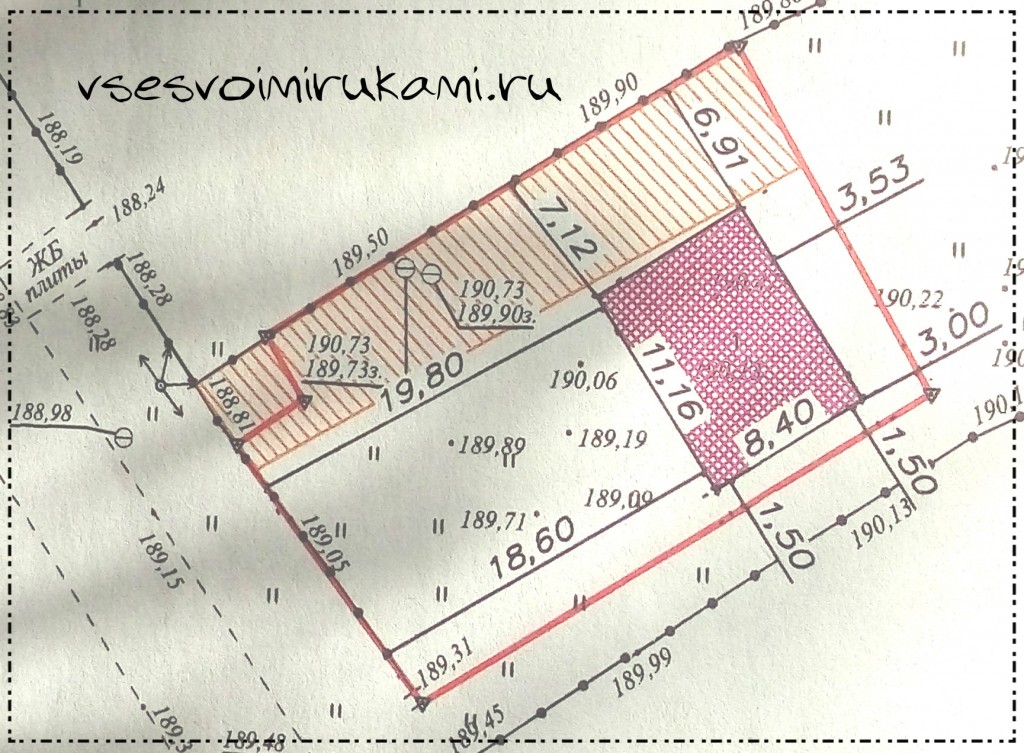

Начинать её нужно с составления разбивочной схемы, разработанной на основании генерального плана. На нём определяют базовую линию и точку отсчёта. Например, с одной стороны участок огорожен забором из полотен, закреплённых на стойках и эта ситуация отражена на генеральном плане.

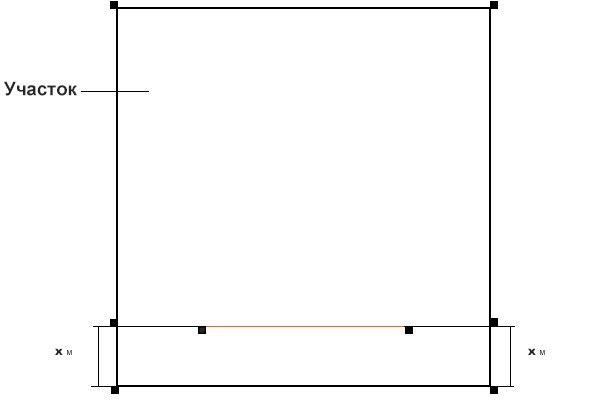

За базовую линию принимается прямой участок ограждения, а за точку отсчёта – центр столба в его начале. Размеры откладываются на схеме разбивки параллельно или перпендикулярно этой линии, а расстояния считается от стартовой точки.

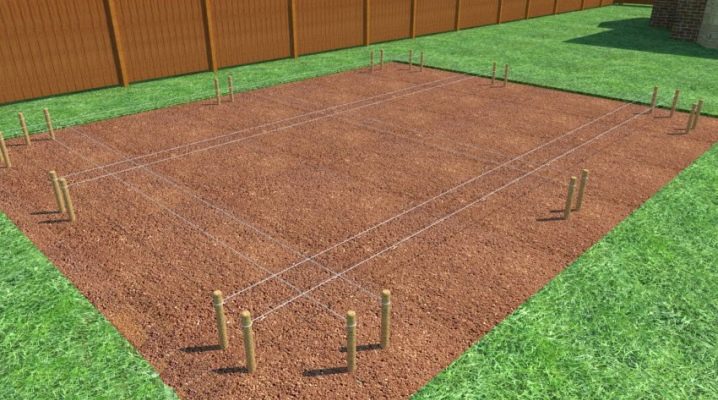

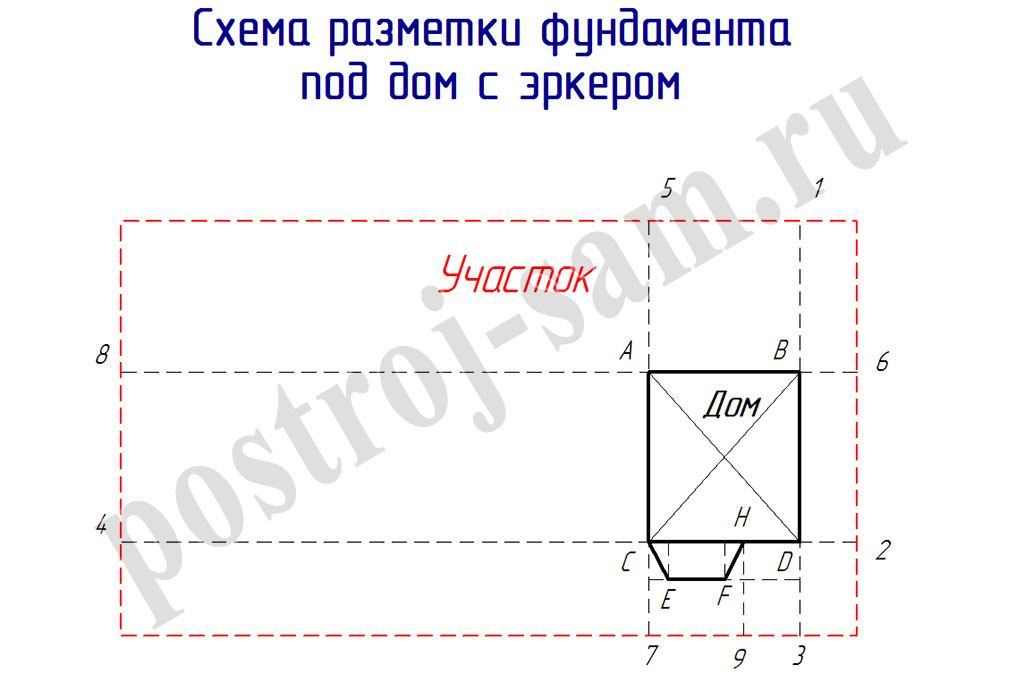

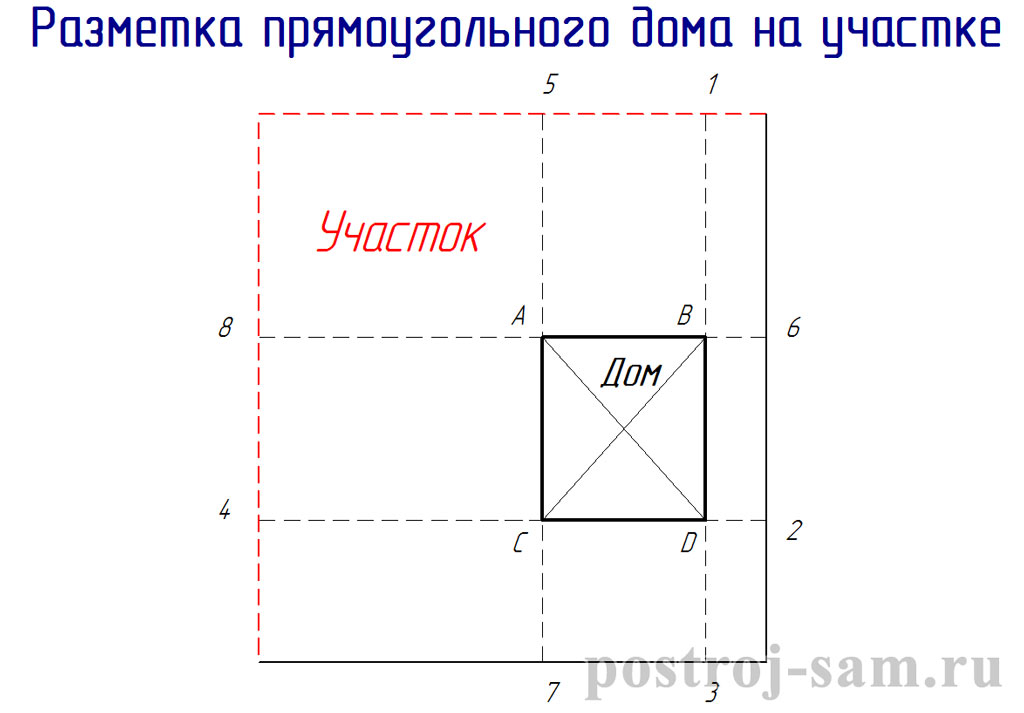

Для переноса проекта в натуру, достаточно разметить продольные и поперечные, или буквенные и цифровые оси. От них в дальнейшем откладываются расстояния для позиционирования всех остальных точек.

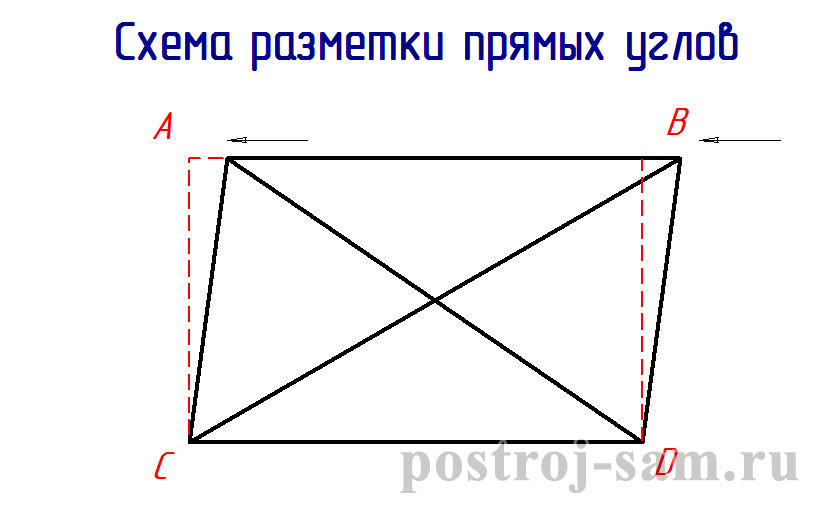

Проверка перпендикулярности по диагоналям.

Построение перпендикулярных линий является главной проблемой при этом методе. Никакие кустарные приёмы не дают необходимой точности. Для размещения здания относительно базовой линии это может не играть решающей роли, но при закреплении осей соблюдение перпендикулярности абсолютно необходимо. Её стараются достичь выравниванием диагоналей прямоугольника по четырём угловым точкам.

Определив разницу, одна или две точки корректируются, после чего опять измеряются все стороны и диагонали. Отличие в отсчётах не может превышать одного сантиметра, что практически нереально сделать с помощью рулетки и иного ручного инструмента, так как погрешность появляется из-за неравномерного натяжения или провисания ленты. Добившись удовлетворительного результата, угловые точки закрепляются метками из арматурных стержней диаметром 8-10 миллиметров.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

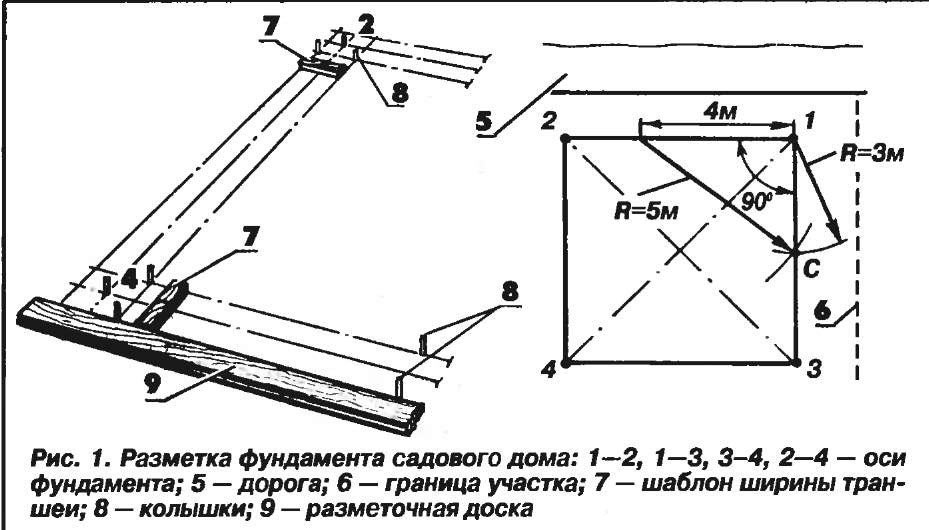

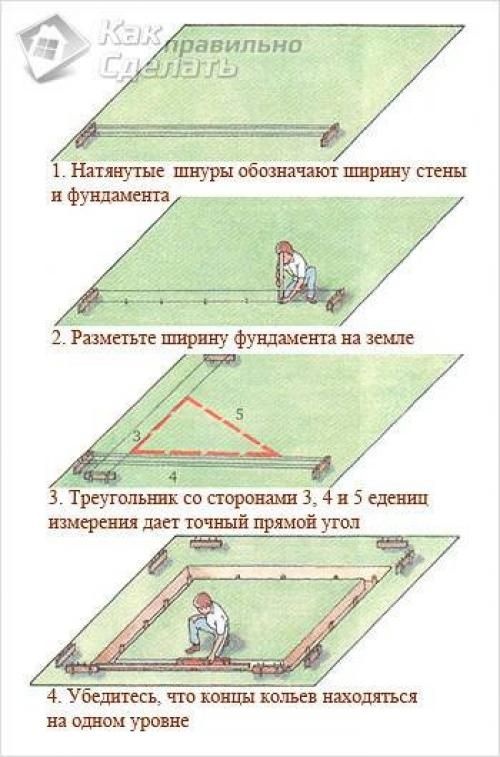

Как правильно самому разметить фундамент

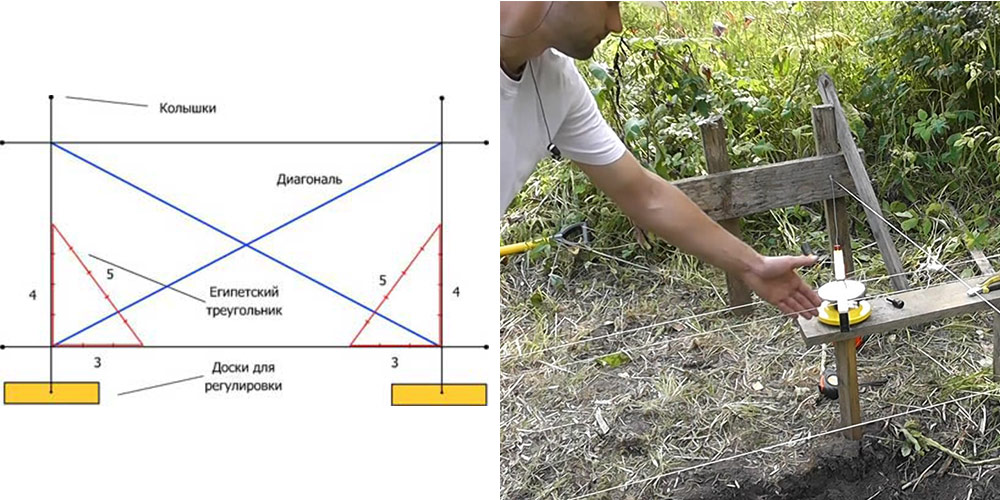

Данный способ обеспечивает высокую точность и не вызывает сложностей у непрофессионалов. Его преимущество в том, что он отлично подходит для проведения работ по разметке независимо от конфигурации фундамента и масштабов строительства.

Единственно, что дополнительно к шнурам и пруткам понадобится подготовить – небольшие «скамеечки», сколоченные из брусков б/у, и угольник. Его нетрудно собрать из тех же реек, жестко скрепив их между собой.

Желательно, чтобы его стороны были не менее полутора метров. Для чего, станет ясно чуть позже.

Алгоритм действий

• После забивки первого прутка определяется направление длинной стены. Отмеряется ее протяженность (по проекту), в данной точке вбивается следующий пруток, и натягивается шнур.
• Над «колышками» устанавливаются скамейки, причем так, чтобы их «перекладины» были строго перпендикулярны струне (линии фундамента). Это несложно определить при помощи угольника. «Сиденья» скамеек укажут направление смежных стен.

Так, выдерживая проектные параметры (расстояния между прутьями), производится определение местоположения всех 4-х углов дома. После постановки всех «колышков» можно считать, что разметка площадки под фундамент завершена.

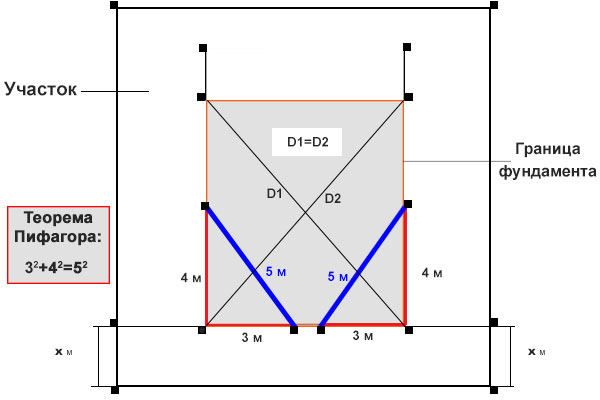

Для определения ее точности существует простое правило – при любом способе диагонали одной фигуры (прямоугольник, квадрат фундамента) должны быть абсолютно идентичны.

Рассмотренная методика более подходит для построек самой простой конфигурации. Но мы наметили внешние стены. А как быть с внутренними, или в случае, если необходимо определить «точку» при сложной геометрии фундамента?

Для этого потребуется

• В местах примыкания смежных стен (в соответствии с особенностями фундамента) ставятся прутки, и далее выполняются аналогичные операции.
• При сложной архитектуре строения для облегчения разметки весь участок следует разбить на сектора (простые геометрические фигуры). А свести их в единое целое будет намного проще.

Но это только предварительные мероприятия. Ведь после выемки грунта, особенно с использованием средств механизации, «колышки», установленные для разметки ленточного фундамента, могут сместиться. Поэтому уточняйте их местоположение или просто проконтролируйте правильность установки, так как они (и шнуры) будут являться ориентирами при сборке опалубки. Если нет уверенности в точности своих действий, то проверку можно делать и после забивки каждого следующего прутка еще в процессе разметки.

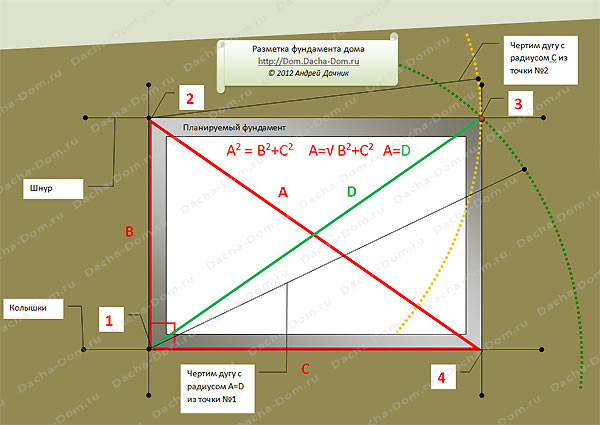

Методика

• На равных расстояниях от концов «перекладин» скамеек намечаются точки. Величина их отстояния определяется в зависимости от длин сторон угольника.
• Далее из этих точек прочерчиваются дуги до пересечения с рейкой скамьи. Во многих статьях о фундаментах рекомендуется использовать для этого рулетку. На наш взгляд, гораздо удобнее работать с угольником. Отстояние его «ноги» от рейки выбирается так, чтобы конец второй проходил над ней. Точка пересечения дуг точно укажет, где требуется поставить (или «перевыставить») арматуру.

Полезные советы

• Использование описанных, довольно простых и проверенных столетиями способов иногда вызывает определенные сложности, особенно когда нужна высокая точность, а размеры участка под будущий фундамент – значительные. Что делать? В этом случае целесообразно делать разметку фундамента с помощью лазерного нивелира. Если строится дом, то какие-то 2 000 – 3 000 рублей (средняя цена прибора), учитывая общую сумму затрат, «погоды не сделают».
• Данную работу целесообразно выполнять вдвоем. Это снизит временные затраты на возведение фундамента и повысит точность разметки.

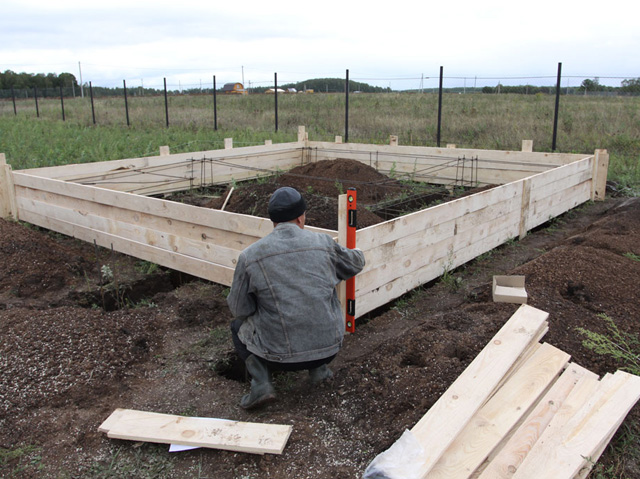

• Если предполагается устраивать для «ленты» опалубку несъемную, то при определении ширины траншеи это необходимо учесть.

При монтаже такого фундамента прутья арматуры выставляются немного дальше по линии стен, так как при выемке грунта они окажутся в котловане. Если рытье траншей производится механизированным способом, то на 1,5 – 2 м, если вручную, то примерно на 1 м.

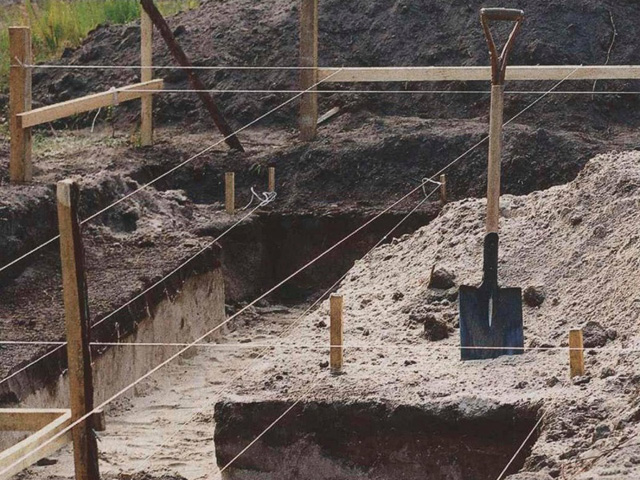

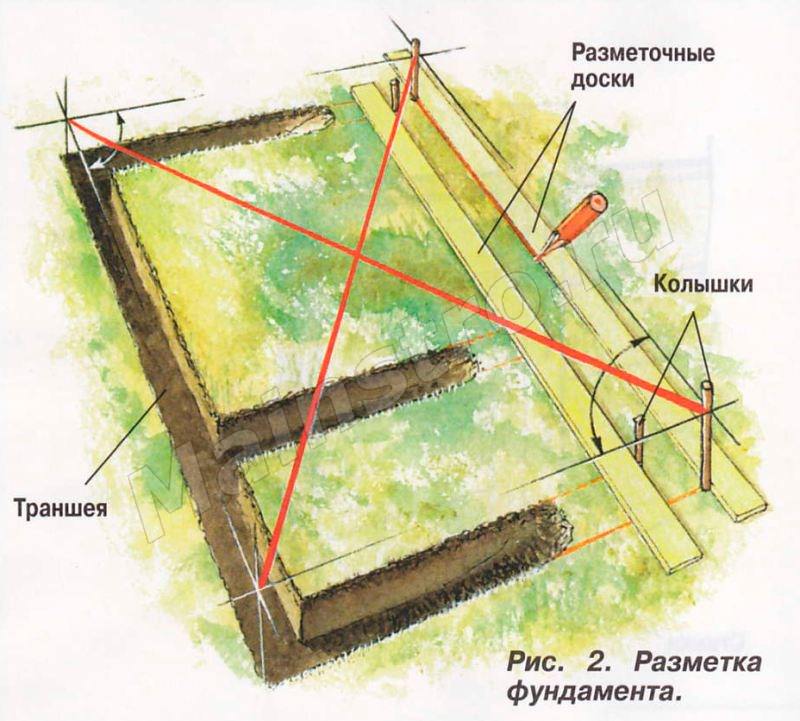

 Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
4. Не забудьте натянуть леску по внешней стороне разметки.

Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

Разметка арматуры

Основание каждого фундамента принято усиливать, устанавливая вертикальную арматуру. Она служит для того, чтобы связывать кладку из блоков с дном фундамента. Прутья арматуры располагают четко по центральным линиям блоков в области пустот, после чего эти пустоты заливают жидким раствором бетона.

Для того чтобы установить арматуру правильно, следует точно определить местонахождение середины фундамента. Еще одна важная деталь заключается в том, что устанавливать арматуру нужно быстрее, пока раствор бетона не начал затвердевать. Потому-то каждый из необходимых расчетов желательно производить еще до установки, не отвлекаясь от основных работ.

Последовательность устройства арматуры:

• После установления опалубки  в щиты в районе середины стены вворачиваются шурупы. Такая процедура дает возможность натягивать шнуры и размечать оси стен уже после заливки бетона;
• После предыдущих действий можно начинать устанавливать арматуру. Отступать от угла стены нужно приблизительно на сто миллиметров. Дальнейшие прутья принято устанавливать с интервалами в восемьсот миллиметров;

• Если вы не желаете, чтобы стены были блочными, в верхней части основания следует делать шпоночную канавку. Это необходимо для его соединения со стеной. Остановимся немного подробнее на изготовлении шпоночной канавки. Во время заливки основания фундамента сверху вставляют брусок размерами 50*50 сантиметров. Он удаляется после окончательно затвердения бетона. Необходимо также следить за тем, чтобы канавка ровно пролегала по оси стен фундамента. В свою очередь эта ось обязана располагаться в середине основания.

Разметка для разного типа фундамента

Особенности каждого вида основания начинают проявляться практически сразу – каждый вид фундамента имеет свои специфические особенности, требующие из обязательного учета в построении линий контуров.

Однако, общим для всех типов оснований выступает то, что для проверки правильности расчетов и построения контуров выступает правило «золотого» треугольника, простейшего способа построения прямоугольника, известного еще со времен Древнего Египта – соотношение сторон 5:4:3 и есть основным правилом построения этой фигуры без транспортира с поразительной точностью.

Столбчатый

Этот тип основания интересен тем, что является самым сложным и требующим особого внимания при разметке из всех видов фундаментов. К тому же на практике, для его постройки потребуется наибольшее количество строительного шнура.

Согласно рабочего плану строительства размечается общий контур постройки:

• Определяется угол постройки самый близкий к соседним участкам и забивается первый колышек;
• Дальше, при помощи рулетки и угольника прокладываются линии внешних сторон;
• Проводится проверка соответствия углов и сторон;
• Проверяются диагонали;
• Полученная разметка закрепляется арматурными прутьями и натягивается шнур;
• Далее, размечаются места установки колонн по внешнему габариту;
• От осевой линии колон отступается половина размера и прокладывается линия габарита от одной внешней линии до противоположной;
• По такому же алгоритму выстраивается и вторая линия габарита ряда колонн фундамента.
• Постепенно выстраиваются все линии и ряды столбчатого фундамента;
• После фиксации арматурными прутьями и натяжения шнура проводится окончательная проверка всех диагоналей и углов буквально всех пересечений шпагата.

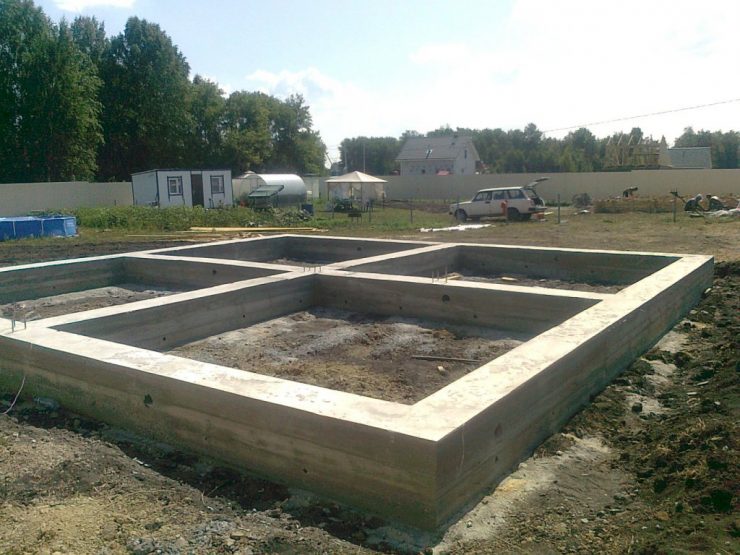

Ленточный

Особенностью разметки ленточного типа основания под дом выступает возможность проведения построения более легким способом, нежели столбчатого.

Принципиально особого различия в том, как проводится построение внешнего контура между ленточным и столбчатым фундаментом нет – в обоих случаях это обычный прямоугольник.

А вот дальше работа проводится следующим образом:

• от одной оси откладывается необходимое расстояние на ширину ленты и с обоих сторон устанавливаются колья;
• после проверки углов, подобная операция проводится на каждом участке прохождения ленты;
• после построения линий одного направления, проводится прокладка перпендикулярных линий;

При прокладке нитей контура ленточного фундамента все отступы делаются внутрь габаритов здания, и ни в коем случае они не должны выходить за пределы основного контура.

Плитный

Несмотря на то что это самый легкий вид основания, при его закладке часто возникают проблемы, связанные с особенностями проекта, а именно, основание в виде плиты часто используется для построек нестандартной конструкции зданий.

Однако, если это не круглая башня, то в основе каждой  разметки лежит прямоугольник, построение и проверка которого проводится по стандартной схеме:

• забивка основного кола;
• выравнивание сторон;
• проверка углов и выверка диагоналей.

этап – устройство дна траншеи

Сформированная траншея является исходной точкой для начала строительства. На её дно будет опираться подошва фундамента. Это обуславливает повышенные требования к её основанию. В частности, на этом этапе следует:

• проверить дно траншеи на отсутствие уклона. В случае необходимости выровнять путем удаления части грунта. Незначительный уклон можно нивелировать песчано-щебневой подушкой;
• засыпать дно траншеи слоем песка. Толщина слоя зависит от несущей способности грунта. Чем он подвижней (нестабильный или пучинистый), тем выше должен быть слой. Обычно песчаный слой составляет 100-150 мм. Песок рекомендуется засыпать слоями и тщательно утрамбовывать каждый. Для усиления эффекта песок поливают водой. Для уплотнения используют ручную трамбовку или трамбовочную машину.

Примечание. Некоторые мастера советуют накрыть слой песка рубероидом, чтобы исключить впитывание цементного молока в песок при заливке.

Заливка бетонного раствора

В строительстве существуют определенные требования к заливке бетона в ленточный фундамент, которые определяют качество конечного результата:

• заливать подготовленную траншею и опалубку надо за один день с максимальными перерывами 2 часа;
• заливку производят по всему периметру фундамента, а не в одно место с последующим перемещением бетонного раствора лопатами или другими приспособлениями;
• нельзя сбрасывать бетон с высоты выше 2 м до опорной плоскости, таким образом он насыщается воздухом, который снижает прочность материала;
• необходимо производить уплотнение бетонной массы с помощью вибраторов, что обеспечит выход воздуха из бетона и равномерно распределит его по всему заливаемому объему.

Оптимальная технология заливки – это распределить бетон по всему периметру по уровню в половину высоты будущего фундамента. Провести уплотнение, затем залить раствор до максимального уровня и снова уплотнить его вибратором.

До приема бетонного раствора в опалубку надо уложить отрезки труб длиною, равной расстоянию между щитами. Они сформируют сквозные отверстия для вентиляции и для прокладки коммуникационных сетей. Для улучшения распалубки рекомендуется внутренние плоскости щитов закрыть рубероидом или полиэтиленовой пленкой. Таким образом, бетон не прилипнет к древесине, плюс жидкий раствор не сможет просочиться между досками опалубки.

Видео: Ленточный фундамент своими руками

Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

• точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
• дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
• число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

Частые ошибки и их решение

При устройстве ленточного фундамента неопытные мастера часто совершают ошибки, которые приводят к снижению прочности и долговечности конструкции. Среди них выделяют:

1. Неправильное создание подушки под фундамент. Со временем она проседает, что отражается на надежности конструкции. Решением этой проблемы становится качественная трамбовка песка во время обустройства подушки.

2. Использование низкокачественного бетона. Экономить на нем нельзя. Лучше отдать предпочтение тяжелым маркам.

3. Отказ от утепления и гидроизоляции. Это грубая ошибка, которая приведет к тому, что уже через несколько лет эксплуатации ленточный фундамент начнет рушиться.

Ошибкой становится и неправильный выбор времени года для возведения фундамента. В желании приступить к работам быстрее, начинающие мастера копают траншею сразу же после стаивания снега. В результате они получают яму, заполненную водой, непригодную для строительства. Начинать процесс можно только поздней весной или летом.

Рекомендации специалистов

Для возведения качественного ленточного фундамента специалисты советуют соблюдать некоторые рекомендации:

1. Нельзя при замешивании бетона использовать песок и щебень, имеющие посторонние примеси.

2. Вода должна занимать около половины массы всего раствора.

3. Если бетон замешивается в холодную погоду, то лучше использовать подогретую воду. Так процесс сушки раствора будет протекать быстрее.

4. После заливки бетона, необходимо простукать молотком опалубку по всему периметру. Так удастся избавиться от попавших в смесь пузырьков воздуха.

5. Снимать опалубку можно спустя семь дней после заливки бетона.

Соблюдение таких рекомендаций позволит построить качественный фундамент. Дом на нем простоит несколько десятков лет.

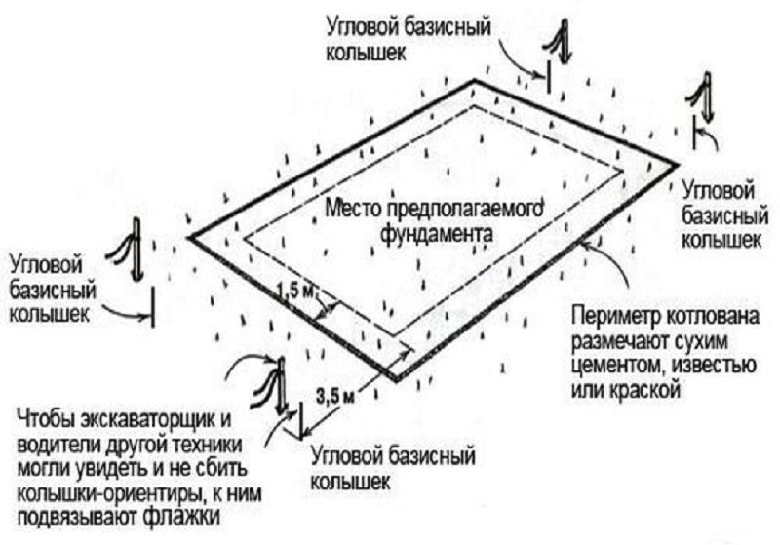

Подготовка участка под разметку

Перед тем, как будет произведена разметка фундамента своими руками на участке, нужно сделать его проект на бумаге с указанием размеров, площади, геометрии будущего строения и планировки внутреннего пространства. Каждый отдельный проект составляется на основе характеристик участка, на котором будет производиться строительство. Для того чтобы разметить участок, нужно подготовить следующие инструменты: колышки в достаточном количестве, рулетка и отвес, строительные уровни разного размера, лазерный дальномер и нивелир, крепкий шнур, доски для обустройства обноски.

Обязательно перед разметкой участок расчищается, удаляются старые постройки, и убирается весь мусор, который может помешать разметке и строительству.

Чистая площадка выравнивается так, чтобы она была максимально горизонтальной, без какого-либо рельефа.

Обязательно должен быть подготовлен проезд к участку для строительной техники. Лучше всего его присыпать гравием, чтобы во время осадков дорогу не размыло. Также расчищается место под строительные материалы и возводится забор, пусть и временный.

Свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.
