Cтолбчатый фундамент своими руками пошаговая инструкция

Введение

         Столбчатый фундамент представляет собой отдельностоящие монолитные или сборные ж/бетонные конструкции, которые располагаются по периметру дома под несущими стенами как внешними, так и внутренними в углах, в местах пересечения стен и в промежутках между ними, если расстояние превышает 3-4 метра.

         Уменьшенная несущая способность позволяет использовать его только для каркасных домов, строительства легких жилых зданий из щитовых и деревянных материалов, а так же небольших бань, веранд, пристроек, хозяйственных сооружений и под каркасный гараж. Основное назначение фундамента — передавать нагрузку от дома на грунт (основание). Поэтому для расчета основных характеристик фундамента необходимо произвести расчет веса дома (для этого, можно воспользоваться калькулятором расчета веса дома). Как уже говорилось в статье (Грунты и основания) в зависимости от типа грунта, меняются и его физико-механические свойства, главное из которых — несущая способность грунта. Несущая способность — это максимальная нагрузка, которую грунт способен воспринять от веса дома, без деформаций. Основная задача при расчете столбчатого фундамента сводится к тому, чтобы подобрать такие геометрические размеры, которые позволили бы распределить нагрузку равномерно и не превышая несущую способность грунта.          Для примера, рассмотрим следующий вариант: имеем дом, одноэтажный, наружные и внутренние стены которого выполнены из оцилиндрованного бревна, толщина наружных стен b=280мм, толщина внутренних несущих стен 240мм. Размер дома в плане составляет 8 х 10 м, длина внутренней несущей стены составляет 10м.п. По результатам расчета на калькуляторе мы получили общий вес дома (с временными нагрузками и коэффициентом надежности 1,3): 160тн, при этом нагрузка на несущие стены составляет 3,820тн/м.п.

Чертеж и разметка на местности столбчатого фундамента своими руками: инструкция

Для простоты статьи, приведу схему разметки, справедливую для столбов из самых разных материалов, хоть из дерева. Как показывает опыт ведения этого сайта, большая половина людей сможет сделать такую схему в программе sketchup. Это будет ваш чертеж. При желании вы можете сделать чертеж в любой 2d программе, кто-то даже может опробовать Excel, хотя это и совсем не профессионально. А если совсем не получается пользоваться строительными программами — не мудрите и сделайте чертеж от руки, пусть даже эскизный, главной примите понятный для вас масштаб.

Ниже так, лирическое отступление.

Теперь оси нужно вывести на местности. Вообще, рекомендую просмотреть талантливый видеоурок о правильной разметке столбчатого фундамента.

Выбираем материалы и запасаемся инструментами

Тут нужно сразу решить, из чего будет делаться вертикальный опорный элемент (столб), ростверк (горизонтальная часть фундамента) и цоколь (опоясывающая конструкция). Самый дешевый и простой вариант набора материалов, позволяющих собрать столбчатый фундамент своими руками, выглядит следующим образом: отлитые из бетона вертикальные элементы (столбы); набранный из бруса ростверк; собранный на основе щитов цоколь.

Столбчатый фундамент Рекомендуем

• Фундамент из покрышек – надежнее основание для легких построек
• Фундамент для дома из газоблоков – подбираем вариант по карману и возможностям
• Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки

Бетонную отливку сделает даже строитель-новичок – это вам не кирпичная или блочная кладка. Ростверк из бруса будет одновременно и нижним венцом дома – получается неплохая экономия на материалах. Щитовой цоколь собирается быстрее ленточного и не нуждается в собственном фундаменте, снова выигрываем время и деньги. В итоге для строительства нам понадобятся:

• Песок, щебень, цемент, старые доски и полиэтилен – на столбы.
• Брус сечением 20х20 сантиметров, анкерные болты и рубероид – для ростверка.
• Плоский шифер и пенопласт толщиной 5-10 сантиметров – на цоколь.

Если вы планируете собирать столбовой фундамент своими руками, вам понадобится следующий набор инструментов:

• Лопата и тачка – для земляных работ.
• Ножовка, молоток гвозди – для опалубки и ростверка.
• Корыто или старая ванна и ведро – для бетонного раствора.
• Болгарка и дрель с победитовым сверлом – для цоколя.

Преимущества столбчатого фундамента

Рекомендуется строить столбчатый фундамент для каркасного дома, не тяжелого деревянного и каркасно-щитового, а также при возведении хозяйственных построек.

Кроме того, устройство столбчатого фундамента делает его незаменимым в случаях, когда строительство планируется на болотистой местности, на территории с падением рельефа, а также на почвах, подверженных активному пучению при промерзании.

И если ленточный фундамент во всех вышеперечисленных случаях может деформироваться, то столбчатый проявляет устойчивость, надежность и долговечность. Обустроить столбчатый фундамент своими руками возможно за очень непродолжительное время с наименьшими физическими и финансовыми затратами, что также является его плюсом.

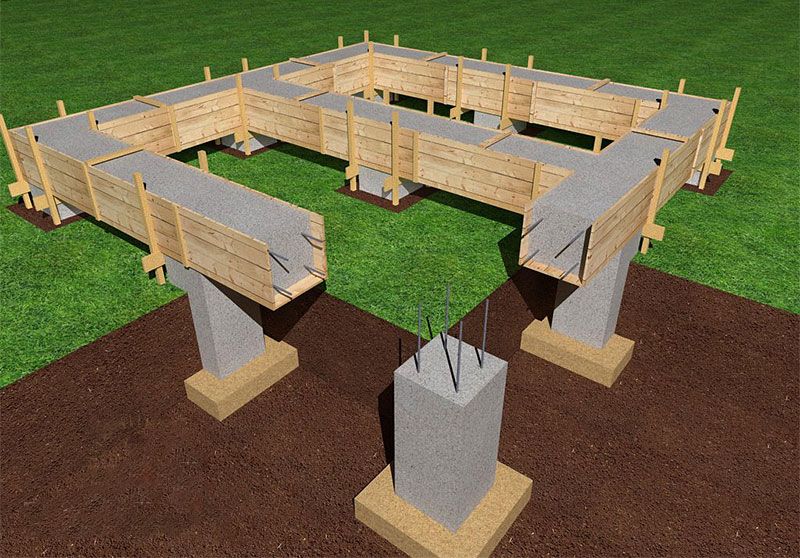

Монтаж опалубки под заливку столбчатого фундамента

Однако, преимущества столбчатого фундамента частично омрачаются его минусом: невозможностью оборудования цокольного этажа и подвала без сооружения дополнительной специальной конструкции.

Альтернативой столбчатому фундаменту выступает винтовой. Свайный винтовой фундамент также представляет собой заглубленные опоры, выступающие над поверхностью грунта на 20-30 см. Однако винтовой фундамент зарекомендовал себя не с лучшей стороны.

Его минусы сводятся к тому, что сваи через непродолжительный период времени расшатываются в почве, что приводит к деформации основания здания и как следствие, разрушению стен.

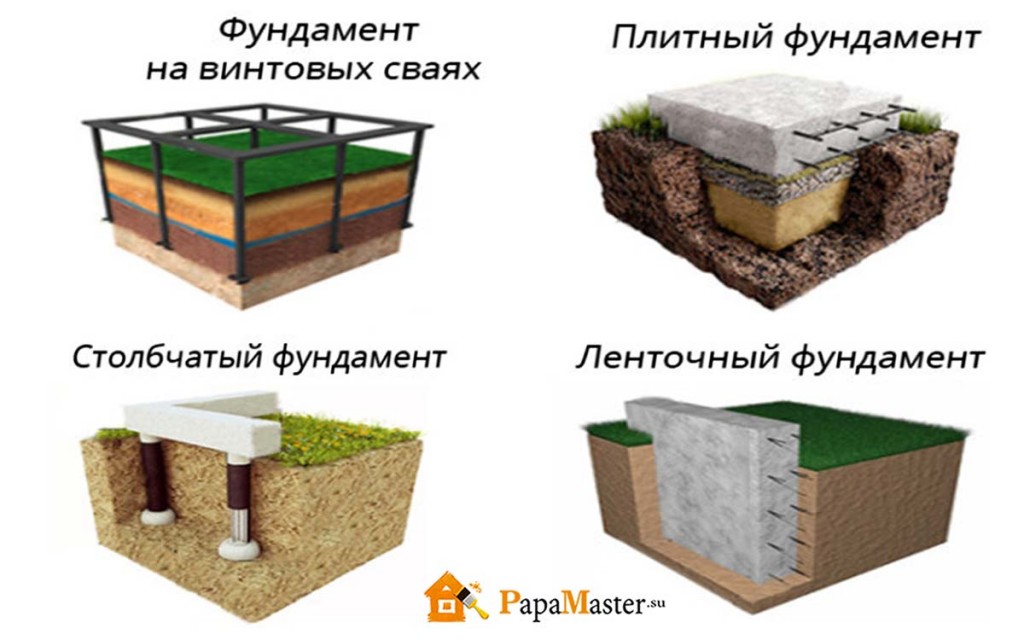

Что учитывается при выборе фундамента

Определение фундамента гласит, что это несущая часть конструкции, на которую опираются стены. Также можно сказать, что фундамент является основным компонентом дома, который влияет на его долговечность. И если фундамент потрескался, значит, к его выбору или возведению подошли неправильно. Трещины неизбежно перейдут на стены, что спровоцирует аварийное состояние всего дома. Чтобы этого избежать, необходимо учитывать все факторы, которые влияют на прочность и долговечность фундамента при его строительстве.

Устройство бутобетонного фундамента на пучинистых и непучинистых почвах

Свойства грунта. Выбирая виды фундаментов для частного дома, именно грунт принимается за основной определяющий фактор. Поэтому, прежде чем начать строительство, необходимо заказать геологические исследования, в ходе которых геологами будут взяты пробы почвы. После изучения состава грунта будут выявлены: уровень грунтовых вод в зависимости от сезона, пучинистость, возможность просадки. Обязательно необходимо учитывать сейсмичность района строительства.

Нагрузки на фундамент. Это тоже не менее важный фактор при выборе фундамента. Нагрузка зависит от веса всего дома в целом (несущие стены, перегородки, кровля и даже мебель, которой будет обставляться жилье). Во внимание необходимо также принять опорную площадь фундамента, от нее зависит давление на грунт. Опорная площадь определяется как частное веса на площадь опоры. Чем меньше будет давление, тем лучше, но увеличение ширины фундамента влечет за собой дополнительные расходы.

Пример монолитного фундамента

Глубина заложения. При выборе глубины заложения необходимо учитывать состав грунта и его влажность, максимальные отрицательные температуры в зимнее время года, уровень грунтовых вод. Вспучивание грунта зимой является главной опасностью для фундамента, ведь промерзшая почва начинает увеличиваться в объеме, тем самым выталкивая его вверх. Но наибольшая опасность в том, что это происходит в разных местах неравномерно, что может привести к излому фундамента. Хорошая гидроизоляция и дренажная система исключат растрескивание и уменьшат просадку.

Качество материала. Основным компонентом фундамента является цемент. При его выборе необходимо учитывать срок и условия хранения, а также марку, которая должна соответствовать области применения.

Кроме вышеперечисленных факторов также следует учитывать наличие рядом стоящих зданий и техногенную опасность. Возведение нового фундамента усиливает нагрузку на грунт, что может негативно сказаться на стоящих близко постройках. Немаловажным фактором является и выбор специалиста, который поможет выбрать тип фундамента с учетом всех требований и правильно его спроектирует.

Определение уровня грунтовых вод и исследование влажности грунта

Описание и особенности столбчатого фундамента

Выбирать нестандартную основу строения резонно, когда верхние слои почвы «плавающие». Под ними есть устойчивая опоры в виде каолина, скальных обломков или крупнозернистой каменной крошки. Копать до них, к примеру, метр. Стандартный фундамент принято уводить вглубь примерно на полметра.

В общем, делая классическую основу дома в неблагополучных почвах, придется потратить в разы больше строительной смеси, а значит, и денег. Дешевле точечно воткнуть трубы,  уперев в устойчивые слои грунта. Давление дома передастся туда же. Значит, дом простоит дольше.

Трубы под столбчатый фундамент бывают из сплавов железа, асбеста, бетона, пластика. Последний не способен выдержать крупные и тяжеловесные здания. Зато, малогабаритные, легкие постройками хозяйственного типа столбчатый фундамент из пластиковых труб несет с достоинством, выгодно отличаясь стойкостью к гниению и коррозии. Врытый в землю полимер нет нужды гидроизолировать.

К зданиям с повышенной степенью нагрузки не применимы и асбестовые трубы. У них минеральный состав. Асбест – тонковолокнистый, негорючий камень. В былые времена из него делали костюмы пожарных. Из строительных материалов асбест присутствует в шифере.

Не поддаваясь огню, волокна минерала могут вбирать воду. Даже с гидроизоляций столбчатый фундамент из асбестовых труб служит около 60-ти лет, что не является пределом мечтаний. Зато, под асбестовые сваи не нужны опалубка, траншея и гравийная подушка. Прочность минеральных труб на высоте.

Фундамент дома столбчатый из металлических труб прочен, не растрескивается. Последний «грешок» свойственен для опор из асбеста и бетона. Под последний, кстати, берется труба-опалубка для столбчатого фундамента. Не секрет, что бетон – строительная смесь. Дабы придать ей форму столба, раствор заливают в формовочную трубу, заранее вкопанную в грунт.

Минусом металлических опор, как говорилось, является склонность к коррозии. Она постепенно разрушает фундамент. Аналогична ситуация с деревянными столбами. Они тоже держат солидную нагрузку, но гниют.

Естественно, проводятся гидроизоляционные работы. Однако, влагозащитные материалы тоже не вечны. Не разбирать же дом и выкапывать фундамент для повторной обработки.

Максимальнонадежными и долговечными считаются каменные столбы. Впрочем, нужно понимать характеристики разных горных пород. Известняк со своей твердостью по шкале Мооса в 3-4 бала и склонностью впитывать воду вряд ли станет зданию крепкой опорой.

Для столбчатого фундамента выбирают вулканические и интрузивные породы типа гранита, доломита, базальта. Они держат дома около 100-та лет. Только вот материальные затраты на каменные столбы больше, чем на обычный, даже заглубленный фундамент.

Закладываются трубы фундамента под точки максимальной нагрузки, то есть углы дома, несущие стены и их пересечения, стыки. Есть требования к минимальному сечению опор. Ширина бетонных, к примеру, должна быть от 40-ка сантиметров, а каменных от 60-ти. Есть и требования к промежуткам меж столбами. Минимум 1,2, а максимум 2,5 метра.

В пучинистых грунтах столбы фундамента принято закладывать ниже глубины промерзания. Основания труб расширяют до площадок-анкеров. С ней фундамент не вытащить из грунта при морозном пучении. Дополнительно столбы армируют, или сужают к верхушкам.

Какой столбчатый фундамент выбрать для каркасного дома

Самый простой в изготовлении столбчатый фундамент, который будет держать каркасный дом – это бурозаливной свайный фундамент. Он также отлично будет служить основанием для бревенчатого сруба и для дома из бруса.

Нет нужды использовать дорогие винтовые сваи или копать котлован под подвал, когда можно обойтись вообще без помощников и самостоятельно залить фундамент под дом.

Мало того, что бурозаливной фундамент в трубах очень дешев, так его еще и делать очень просто. То есть можно обойтись совсем без бригады – делать все работы самому или с помощником, мешать раствор для такого фундамента можно также самому в бетономешалке.

Кто-то привозит миксер для заливки фундамента, а кто-то мешает раствор сам.

Что понадобится для устройства столбчатого фундамента под каркасный дом на 100-150 кв.м.?

Во-первых, потребуются пластиковые трубы, чтобы обойтись без опалубки при заливке бетона. Трубы подойдут самые обычные, фановые на 110 мм, которыми обычно прокладывают канализацию в частном доме. Поле фундамента в оболочке из таких труб прекрасно держит легкий каркасный дом.

Если вы хотите возвести дом в 3 этажа и вам потребуется более основательный фундамент, то можно использовать в качестве опалубки под столбы фановые трубы в 150 мм.

Сам материал труб значения не имеет, так как оболочка не несет никакой нагрузки. Всю нагрузку несет железобетонный столб фундамента.

Можно использовать в таком фундаменте асбоцементные трубы.

Можно использовать в виде опалубки любые другие трубы – асбоцементные, пластиковые квадратного профиля и так далее.

Некоторые товарищи в качестве опалубки при заливке бетона используют картонные тубы, которые хорошо держат раствор, а потом будут разрушены грунтовой влагой. Я бы такой вариант не рекомендовал, потому что пластиковая или асбоцементная труба служит еще и защитой фундамента от грунтовых вод.

Сами шаги процесса обустройства столбчатого фундамента по этой технологии можно пересчитать по пальцам рук — так все просто:

1. По всему полю застройки бурятся отверстия под трубы выбранного диаметра с запасом на обсыпку трубы трамбованным песком. Если грунт пучинистый, то бурить придется ниже глубины промерзания грунта. По низу скважины делается подушка из трамбованного песка 10-15 см, чтобы снизить эффект пучения грунта.
2. Затем в пробуренные отверстия опускаются трубы, верхушки труб обрезаются по уровню.
3. В трубы на всю глубину опускаются 3-4 арматурины 10-14 мм, в зависимости от нагрузки, которую придется нести будущему фундаменту. Некоторые застройщики вяжут арматуру между собой поперечинами, некоторые этого не делают – фундамент и в том, и в другом случае стоит под легким домом нормально.
4. Затем заливают в трубы бетон. Количество бетона для такого фундамента настолько мало, что можно мешать раствор для заливки самостоятельно в бетономешалке.
5. В процессе заливки в столбы по периметру здания, а также в те столбы, которые будут находиться под несущими стенами дома, устанавливаются закладные элементы, к которым будет крепиться нижняя обвязка каркаса здания.
6. После того, как бетон наберет прочность, можно приступать к возведению каркаса дома.

Варианты фундамента: А — для простого грунта, В — для слабого грунта.

Изготовление такого простого столбчатого фундамента обойдется меньше, чем в 100 тысяч рублей, включая все материалы – трубы, цемент, ПГС, арматуру, закладные элементы.

Пошаговая инструкция создания столбчатого фундамента

Для каждого, кто желает собственноручно возвести столбчатый фундамент, пошаговая инструкция от наших специалистов станет лучшим инструментом:

Шаг № 1 — Очистка грунта

Первым делом следует начать с очистки грунта от мусора, травы и прочих вещей, которые могут мешать предстоящей постройке. Для этого срезают около 30 см верхнего слоя земли, не оставив под фундаментом ничего лишнего.

В случае если в грунте содержится высокая концентрация глины, производится дополнительная подсыпка смеси из гравия и песка. Толщину такой подсыпки стоит определять в зависимости от содержания почва, и её геологических показателей.

Финальным этапом подготовки является сглаживание неровностей грунта и установкой специальных разметочных колышков и веревок, для визуальной обрисовки будущего фундамента.

Очистите территорию на пару метров больше, чем размер будущего фундамента. Это даст дополнительное рабочее пространство и существенно облегчит процесс постройки

Шаг № 2 — Разработка плана

После подготовительных работ почвы, чтобы построить качественный столбчатый фундамент для каркасного дома, стоит позаботиться о разработке плана. Здесь учитываются:

• Все конструкционные особенности.
• Производится разметка и вычисление размеров будущего объекта.
• Порядок проведения работ.
• Формируется список материалов и высчитывается их стоимость.

Чем детальней проработан план – тем проще проходят работы, принося более надежный результат

Пример плана столбчатого фундамента

Шаг № 3 — Создание специальных ям

Монтаж столбчатого фундамента невозможен без создания специальных ям. Их можно выкопать как вручную, сэкономив ваши деньги, так и применив специальную технику.

Здесь стоит обратить внимание на глубину ямы. В случае если она не больше одного метра, укреплением ее стенок можно и пренебречь, если больше – стоит создать откосы для установки распорок из досок, формируя более надежную конструкцию. В конечном счете, у вас должны получиться ямы, которые будут глубже фундамента примерно на 30 см. Это нужно для того, чтобы не возникали проблемы с формированием слоя упомянутой ранее подсыпки из песка и гравия.

Что касается ширины, рекомендуем сделать ее чуть больше от исходной, чтобы установка будущих распорок и опалубки была более комфортной

Точный расчет фундамента лучше доверить специалистам, которые занимаются строительством домов под ключ. Это гарантирует долговечность будущему строению.

Готовая яма для столбчатого фундамента

Шаг № 4 — Установка опалубки

После проведенных манипуляций можно приступать к установке опалубки. Идеальная обвязка столбчатого фундамента создается с использованием досок, толщиной не больше 40 мм, и шириной 150мм.

Для экономии финансов можете вместо дерева выбрать фанеру, металлические листы или обычное ДСП

Готовая опалубка для столбчатого фундамента

Шаг № 5 — Армирование фундамента

Чтобы вы смогли правильно армировать столбчатый фундамент, видео и фотоматериалы, которые представлены у нас на сайте, обязательны к ознакомлению. Производить такую операцию нужно продольно, относительно направления стержней. Лучше всего подойдут А3 стержни, с диаметром около 13 мм. Для горизонтальных перемычек следует создать шаг порядка 20 мм, здесь советуем использовать обычную проволоку, толщиной приблизительно 6 мм.

Проследите, чтобы стержни проходили на дистанции не меньше 10-15 см от обреза фундамента. В будущем это будет нужно, чтобы через арматурный каркас была возможность скрепления столбов с ростверком

Процесс армирования фундамента

Шаг № 6 — Заполнение ям бетоном

Дальше, чтобы сделать правильный столбчатый фундамент нужно постепенно заполнить бетоном приготовленные ямы. Заливать раствор нужно слоями, соблюдая толщину каждого слоя примерно 25 см с допустимой погрешностью в 5 см.

Рекомендуем использовать специальные ручные вибраторы, с их помощью можно легко достичь однородной субстанции раствора, и обеспечить отсутствие воздуха в уже залитых слоях

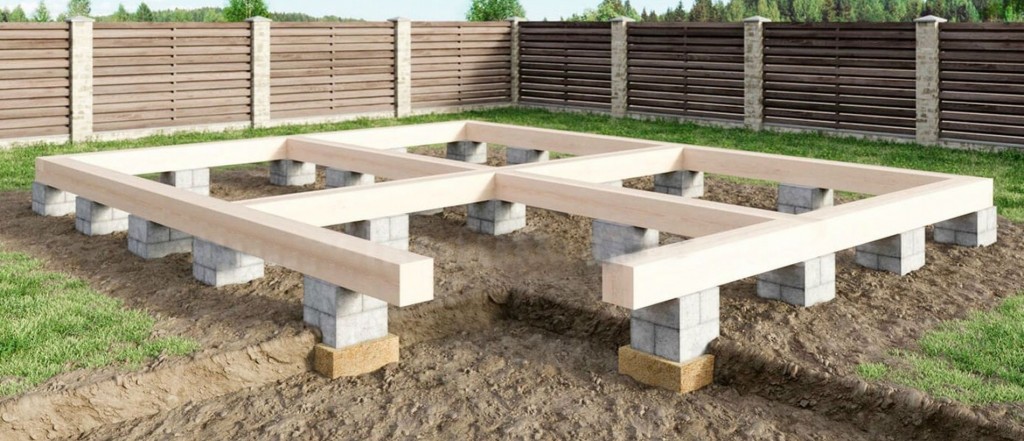

Схема установки столбчатого фундамента на примере шлакоблоков

Шаг № 7 — Гидроизоляция фундамента

После того как раствор схватился, следует подумать о гидроизоляции будущего фундамента. Установка столбчатого фундамента здесь мало чем отличается от ленточного. Технология и материалы для защиты его от влаги остаются неизменны, например:

• Битумная мастика.
• Различные оклеечные материалы.
• Рубероид.

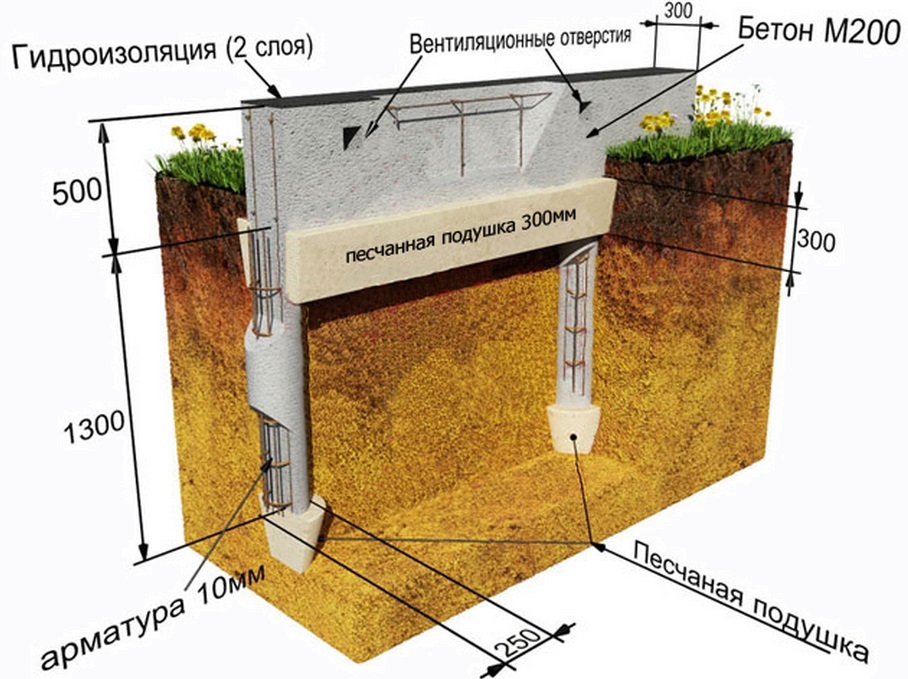

Схематическое изображение столба фундамента

Шаг № 8 — Формирование ростверка

После окончания формирования надежной гидроизоляции, настало время приниматься за формирование ростверка. Для этого нужно соорудить сборный пояс, надежно скрепив перемычки друг с другом при помощи арматуры, сварки или монтажных петель. После чего устанавливается непосредственно сама опалубка с арматурным каркасом и заливается бетоном. После схватывания:

• Производится финальная гидроизоляция.
• Выравнивается грунт.
• Начинается монтаж перекрытий.

По окончанию данных работ, фундамент можно считать готовым.

Схема устройства ростверка

Если у вас остались вопросы по поводу того, как сделать столбчатый фундамент – обращайтесь к нам. Специалисты компании «АртСтрой» с удовольствием дадут ответ на них, разъяснят, как создавать планы фундамента, или помогут с выбором финских домов. Успехов!

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

Важно

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

Преимущества опорного фундамента

Данный вариант не подразумевает обустройство подвала и не предназначен для участков с плывучими, насыщенными водой, грунтами.

Среди его достоинств следует отметить:

• Время высыхания и усадки намного меньше, чем для ленточного типа;
• Нет необходимости в использовании габаритной строительной техники и в найме многочисленных рабочих;
• Вдвое дешевле ленточного типа;
• Возможность возведения каждой основы отдельно;
• Все сезонность работ;
• Возможность ремонта и замены основания.

Виды столбчатого базиса

Материал их изготовления:

• Бетон или железобетон;
• Бутобетон;
• Бут;
• Кирпич;
• Блоки.

По методу возведения классифицируют на монолитные, благодаря бетонной заливки в опалубку, и сборные из готовых блоков, кирпичей или бута.

По глубине заложения бывают:

• Заглубленные основания с их закладкой на глубину промерзания пучинистой почвы;
• Мелкозаглубленные с закладкой на 0,5 – 0,7 глубины промерзания слабо- и непучинистой почвы, где половина — это песчано-гравийная воздушная насыпь;
• Незаглубленный столбчатый фундамент под каркасный малоэтажный дом своими руками с подошвой вровень с земной поверхностью на песчаной подушке на слабо- или непучинистой почве.

Подготовка участка под строительство

Участок готовится на 2–3 м больше площади сооружения по всему его периметру. Участок расчищают от мусора и больших камней. Верхняя почва убирается на 30 см.

Производится выравнивание площадки, засыпка ям и избавление от бугров. Горизонтальность и ровность участка проверяется уровнем.

Нюансы использования показаны в видео:

Перенос чертежа будущего строения на подготовленный участок и разметка столбовых опор требует терпения, знаний и мастерства. Копание лопатой обеспечит большую точность.

Экскаватором лучше воспользоваться для подготовки общей ямы. Ее размеры сооружаются больше в глубину на 30 см и на 40 см в ширину, чем сам столб. Отверстия под асбестовые трубы сверлятся буром вручную. Вертикальность ям при этом соблюдается.

Подошва базиса

Для домов, возводимых по каркасной технологии, будет достаточно выполнить дно на песчано-гравийных почвах, засыпать его мелкофракционным щебнем, утрамбовать и залить цементным раствором на 20 см.

Установка опалубки или первого блока делается на еще не вполне высохшей подбетонке.

Для глинистой почвы готовится песчаная подушка в ширину больше базиса на 40 см. Песок с гравием укладывают, постоянно поливая, и трамбуют. Ее толщина — 25 см.

Укладка блоков производится сразу на подушку, которая для монолитного варианта покрывается гидроизоляционным материалом, чтобы подушка не вбирала жидкость из бетона.

Сооружая опалубку, применяют влагоустойчивую фанеру, железные листы и пластиковые панели. Либо же выбираются узкие и сырые доски, чтобы не впитывалась жидкость из раствора.

При плотной и сухой почве стенки траншеи не обсыпаются и их закрывают рубероидным материалом от просачивания жидкости из раствора в землю. После рубероид не убирается и служит гидроизоляцией столбов.

Более быстро и дешево получится опалубка из рубероида. Из него делается трубка с сечением равным опорам, которая скрепляется скотчем. Она устанавливается вертикально и фиксируется деревянными планками.

Армирование и бетонирование

Армирование основания производится 4-мя стержнями из стали на 10–12 мм. Каждые 25 см они перехватываются проволокой от расхождения арматурных прутьев в стороны. Дно опалубки цементируется толщиной 15 –20 см.

До схватывания цементного раствора в его центр устанавливают сердечник из трубы, а каркасную основу с армирующими стержнями от 2 см от стенок опалубки.

Бетонный раствор из песка, гравия и воды слой за слоем наливается по 30 см и делается плотным методом штыковки гладким армирующим стержнем. Закончив заливку, измеряют по уровню монтажный горизонт.

Выравнивание высоты производится смесью в пропорциях часть цемента на 2-е песка.

Гидроизолирование и ростверк

После снятия опалубки столбчатый фундамент своими руками для каркасного дома происходит гидроизоляция рубероидным материалом, стекловолокном, горячей смолой или жидким стеклом. Далее засыпают пустоты вокруг основания глиной, утрамбовывая прослойки по 30 см.

Ростверк — соединяющий верхушки опор пояс, делается для жесткости основания. Но для деревянных домов, сооружаемых по каркасной технологии, нет необходимости в его обустройстве.

Посмотрите видео, чтобы ознакомиться с порядком заливки столбчатого фундамента и использованием ростверка:

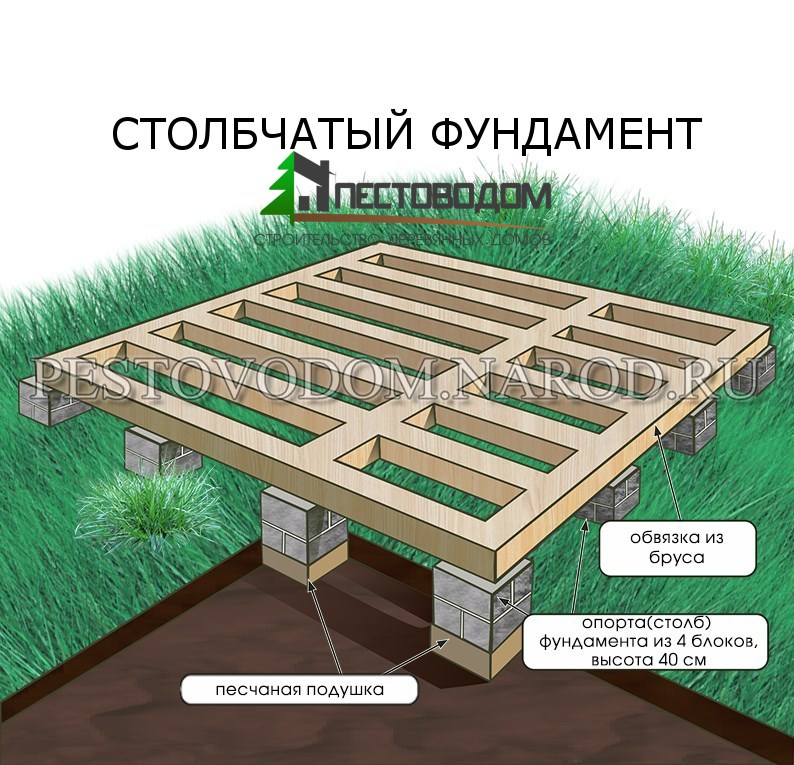

Функцию устойчивости базиса прекрасно выполняет брусовая обвязка. Расстояние от земляного покрова до обвязки — от 50 см. Таким образом половые лаги, при наличии работающей вентиляции, будут всегда сухими.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Полезный совет! Столбчатый фундамент – оптимальное решение для облегчённых построек, объёмный вес которых не превышает 1000 кг/м3 (каркасных домов, бань, хозблоков, садовых домиков, террас, навесов, гаражей, летних кухонь, беседок и т.п.).

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).Не требуют подготовительных работ по выравниванию быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).Не нуждаются в сложной и дорогостоящей и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Не предназначены для тяжёлых строений из кирпича и многоэтажных создание подвальных помещений.

Материалы для столбчатого фундамента

Перед началом строительства необходимо ознакомиться с техническими характеристиками будущего каркасного дома, а также изучить почвы, которые присутствуют на участке строительства. От этого будут различаться выбранные для проведения строительных работ материалы. Материалы для столбчатого фундамента будут различаться по форме, величине сечения столбов, а также глубине расположения опор в грунте.

Рассмотрим основные виды материала, которые выбираются для изготовления фундамента из столбов:

1. Железобетон – заливку столбов такого фундамента производят в предварительно изготовленную деревянную опалубку прямоугольного сечения. Дополнительную стойкость фундаменту придает установленная в бетонные столбы стальная связанная арматура.
2. Бут, бутобетон – камни природного происхождения, имеющие одновременно и неправильную форму и две условно параллельные грани. Несущую стойкость может обеспечить грамотный подбор материала и соединений между камнями, верным проектом соединений столбов и четкое следование инструкциям по укладке опор такого типа. Если основа фундамента изготавливается из бута или бутобетона, дополнительную стойкость ему придаст закладка армированной проволоки сечением от 6 мм или арматурной сетки. Подушка из мелкого песка под опорой не превышает толщину 300 мм. Если под стройкой грунт неоднороден, то основание столбов железобетонного фундамента расширяют за счет выступов.
3. Под столбчатый фундамент из блоков своими руками выбираются готовые стеновые блоки правильной прямоугольной формы. В базовом варианте блоки имеют размер приблизительный к 200х200х400 мм. Блоки стеновые устанавливаются как под землей так и в наземной части фундамента, подушечные – в основании столбчатой опоры в трапециевидной форме.

Достаточно часто дополнительную прочность конструкции может придать не только комбинирование материалов, но и комбинирование техник разного типа в выполнении фундамента.

Столбчатый фундамент с ростверком.

На заметкуОдин из распространенных видов работ, когда возводится столбчато ленточный фундамент своими руками, он сочетает в себе установку столбов в подземной части и заливку бетона по всему периметру в наземной части. Либо проведение работ с точностью, да наоборот – ленточный фундамент под землей, столбчатый – в наземном исполнении.

Технология строительства

Устройство столбчатого фундамента состоит из несколько этапов

1 – проектирование

Разработать проект столбчатого фундамента можно самостоятельно (при наличии информации о типе почвы), но лучше обратиться к специалистам.

Расчёт и проектирование подразумевают учет факторов:

• рельеф местности. Определяет высоту столбов;
• вес здания. Позволяет определить количество столбов исходя из их характеристик, сообщаемых столбу материалом;
• общая длина несущих стен и их ширина. Опоры устанавливаются по их периметру, а ширина стены определяет ширину столба;
• временная нагрузка, создаваемая ветром и снегом (данные из СП );

Карта ветровой нагрузкиКарта снеговой нагрузки

Упростить расчет можно благодаря применению специальных программ, например, «Фундамент».

Пример проекта

Схема расположения столбов для фундамента на чертеже

Что содержит проект?

• габариты и площадь сечения столба;
• число опорных столбов;
• несущая способность столба.

Опорные колонны устанавливаются по периметру несущих стен, по углам, в местах пересечения несущих стен. Шаг установки составляет 1,5-2 метра, но может быть уменьшен при значительном весе строения.

При наличии пучинистого грунта следует нивелировать его негативное воздействие на опорные колонны. Для этого следует продумать конструкцию самого столба. Традиционно увеличить его сопротивляемость силам пучения помогает устройство пятки – расширенной нижней части. Сечение пятки в два раза больше сечения столба, а высота равна одной трети его высоты.

Высота столба определяется типом фундамента (заглубленный, мелкозаглубленный, не заглубленный) и уклоном. Согласно рекомендациям СНиП, длина столба варьируется с учетом естественного уклона местности.

Схема расположения опор на наклонном участке

2 – подготовка участка

Порядок подготовительных работ:

• разметка участка;
• очистка участка от строительного и другого мусора;
• удаление почвы в месте размещения столба (на штык лопаты);
• копание (бурение) ям под столбы. Если на участке слабый грунт и глубина ямы более чем один метр, в них делают откосы. При монтаже бетонных столбов (монолитных), яма должна быть больше расчетного размера опоры, чтобы удобно было выполнять демонтаж опалубки.

Примечание. Глубина ямы превышает длину столба на 150-250 мм. Запас нужен для устройства подушки.

• обустройство подушки из песка и щебня с трамбованием. Толщина песчаного и щебневого слоя должна быть одинаковой.

3 – монтаж столбов

Технология установки опорных столбов зависит от материала, из которого они изготовлены. Детально этот этап представлен в таблице

Установка столбов для фундамента дома

4 – монтаж ростверка

Ростверк монтируется не всегда, однако, он позволяет сделать основание более надежным.

Из чего можно сделать ростверк:

• металл. Металлический ростверк обычно устанавливается на стальные опорные столбы и приваривается к ним. Для сооружения используется двутавр или швеллер;

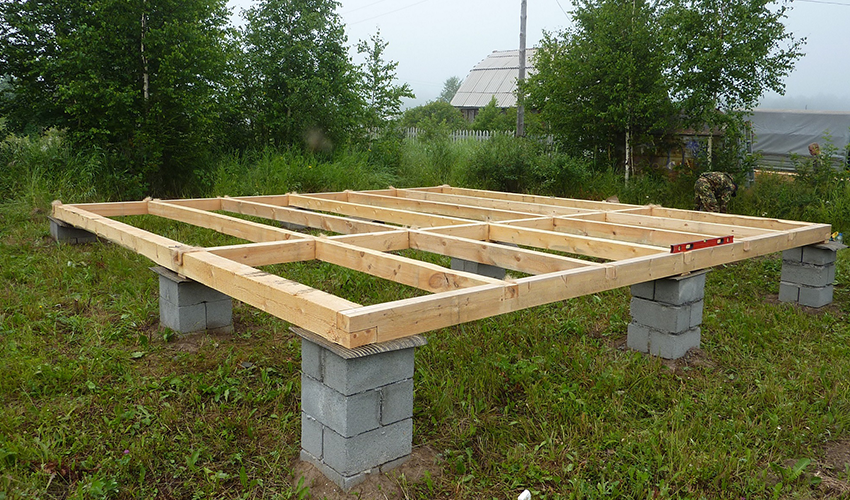

• дерево. Для этого используется обработанный брус 200х200 мм. В месте стыка бруса (сращивание по длине) и на углах по краям бруса формируют пазовые соединения. Брус укладывается на столбы, причем, место соединение брусьев обязательно должно лежать на столбе. Фиксируется брус к опорам с использованием саморезов.

• бетон. Для формирования бетонного ростверка требуется сооружение опалубки высотой 250-300 мм. Визуально это будет напоминать ленточный фундамент, приподнятый столбами над поверхностью почвы. Перед заливкой бетона в опалубку укладывают полиэтиленовую пленку, чтобы избежать протекания воды из бетона. Исключить прогибание нижней части опалубки можно путем установки под ней дополнительных временных опор. Бетонный ростверк армируется для усиления конструкции.

Ростверк металлический, деревянный, бетонный

5 – заполнение промежутков между столбами

В силу конструктивных особенностей, для свайных и столбчатых фундаментов характерно наличие пустого цокольного пространства между грунтом и нижней частью стен дома. Заполнение этого пространства выполняет двоякую функцию: закрывает подполье от сквозняка и тем самым снижает теплопотери. С другой стороны, выполняет декоративную функцию и защищает от биологической активности (из-за сырости может развиваться грибок, плесень и гниение древесины).

Забирка – это заполнение промежутков между опорными столбами фундамента (закрытие подпольного пространства).

Сделать забирку можно из разных материалов: кирпич, дерево, сайдинг, фиброцементные плиты и тд. Следует понимать, что сам по себе столбчатый фундамент – бюджетное сооружение, и кирпичная (каменная) кладка в промежутке между опорными столбами может обойтись дороже, чем само основание под дом. Оптимальный вариант – сделать забирку из досок.

В любом случае, в забирке предусматриваются вентиляционные каналы, которые на зиму закрываются, а летом открываются. В зависимости от площади основания, достаточно 2-4 отверстия с одной и другой стороны, диаметром 10-15 см.

Забирка для столбчатого фундамента

Подготовительный этап работы

Переходим к основному в теме как самому сделать столбчатый фундамент своими руками. Залогом благополучного достижения цели является правильная подготовка, а заключается она в создании проекта будущей конструкции. Первым делом вы должны определиться с глубиной погружения столбов, все зависит от того, какой вам нужен фундамент — заглубленный или мелкозаглубленный (критерием выбора является тип почвы).

Что же касается количества опор под фундамент, этот показатель определяется массивностью будущего здания. Стандартом считается интервал между составляющими основания 1-1,5 м. В случае с более легкими по весу постройками можно устанавливать их только по углам.

Подготовка строительной площадки заключается в ее освобождении от растительности, произведении разметки согласно заранее составленному плану. Затем по углам забиваются колышки, а между ними натягивается нить, ею ограничивается периметр несущих стен.

Отметка мест заливки бетона начинается вдоль полученных линий (от углов). Чтобы обеспечить естественный отвод воды (талой, дождевой) вокруг дома, который планируется возвести, делаются дренажные канавы. Процедура не является обязательной, она осуществляется при необходимости.

Столбчатый фундамент с ростверком

Ростверком называется верхняя часть фундамента, связывающая между собой всю конструкцию и на которую опираются стены. Ростверки выполняют функцию распределителя равномерной нагрузки от дома между всеми столбами.

Ростверки бывают монолитные и сборные.

Сборка ростверка производится соединением между собой всех перемычек. Использовать для этого рекомендуется проволоку или арматурный прут, диаметр которого не превышает 8 мм.

На следующем этапе, на перемычки укладывается опалубка с арматурным каркасом и заливается бетонная смесь. Поверхность, после выравнивания покрывается влагонепроницаемым материалом.

Укладка опалубки для ростверка

При использовании монолитного ростверка, фундамент будет устойчивым и прочным. В зависимости от будущего строения этот элемент изготавливается из дерева, железобетона или металла в виде балки или швеллера.

Основные этапы строительства своими руками

В зависимости от материала, используемого для возведения свай, будет различаться процесс строительства основания для здания.

Из кирпича

Монтаж указанной конструкции значительно проще, чем монолитной, но полученный фундамент не сможет выдерживать серьезные нагрузки. Как правило, колонны из кирпича используются для постройки легких конструкций: сараи, беседки и др.

Делается предварительная разметка территории, роется котлован по отведенным границам. На дно укладывают щебень слоем до 20 сантиметров, утрамбовывают. Щебень поможет не только правильно распределить нагрузку, но и выполнит роль дренажа, чтобы грунтовые воды не достигли блоков. Для создания подушки насыпается песок слоем в 10 см, утрамбовывается и выравнивается по горизонтали.

Следующий шаг столбчатого фундамента– укладка кирпичей. Каждый слой выравнивается по уровню, крепление обвязки к столбчатому фундаменту происходит с помощью цементного раствора. Перевязка швов выполняется путем перпендикулярного выкладывания второго слоя. После того, как блоки выложены, сверху укладывается рубероид, являющийся гидроизоляцией. Этот необходимо, чтобы влага не попала в ростверк и последний не сгнил.

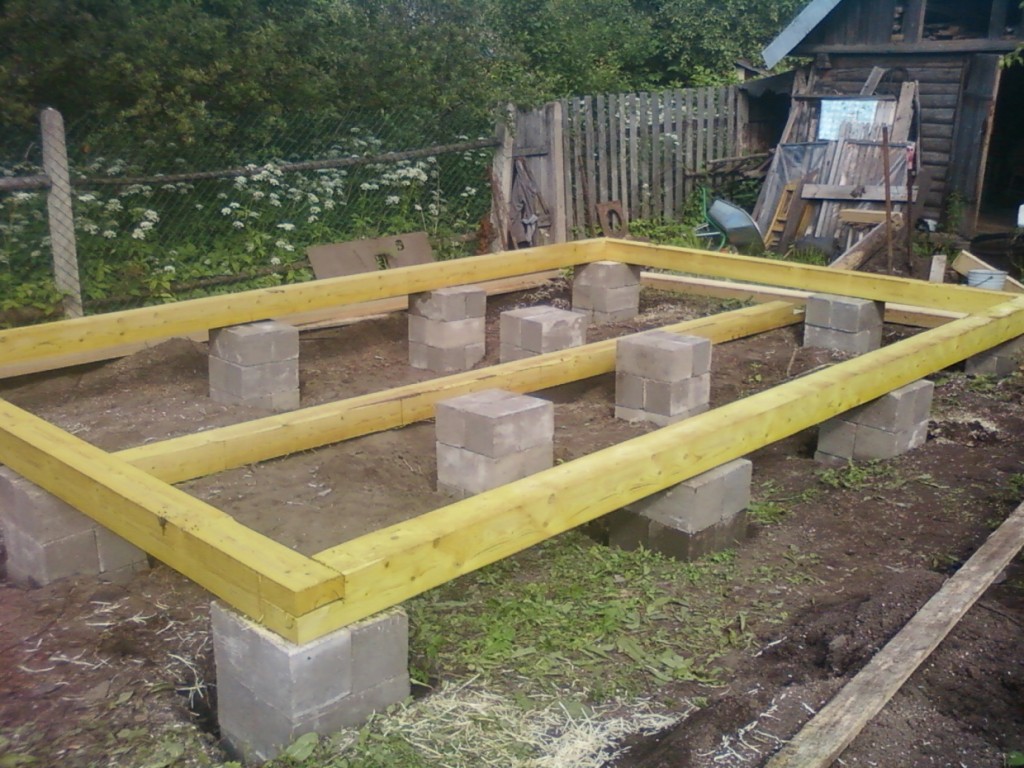

Блоков

Использование блочных элементов при строительстве– не самый дешевый и простой вариант столбчатого фундамента. Зато полученная основа имеет продолжительный срок эксплуатации и отлично поддается ремонту.

Весь процесс монтажа столбов из блоков полностью идентичен тому, как делаются колонны из кирпича:

• Делается разметка территории с обозначением, где будут находиться основные узлы конструкции;
• Далее роется котлован под каждый столб, засыпается щебень, песок. Каждый слой тщательно утрамбовывается и выравнивается по горизонтали;
• Укладываются блоки, скрепляемые бетонным раствором.

Следует обратить внимание, что если почва подвержена пучению, то это может привести к деформации конструкции и даже ее разрушению.

Монолитные

Перед началом строительства проводятся проектно-изыскательные работы по монтажу. Только после этого переходят к проведению практических работ. Участок размечается, устанавливаются колышки на узлах будущей столбчатой конструкции для печного фундамента, натягивается бечевка. Для предварительной разметки не обязательно соблюдать точность углов.

Далее верхний слой почвы удаляется. Для простоты перемещения по площадке, рекомендуется утрамбовать грунт. После предварительной подготовки переходят к более точной разметке. Теперь колышки размещаются в точных местах, с соблюдением углов. После того, как все размеры выверены и установлены, переходят к рытью скважин под столбики. Как правило, котлован для свай имеет сторону 40 сантиметров. При необходимости, можно увеличить до 80 см.

Не стоит слишком часто и близко устанавливать столбики будущего фундамента. Оптимальное расстояние между столбами составляет 3 метра. Как только котлован вырыт, устанавливается гидроизоляционный слой (пленка 200 микрон, рубероид, бикрост), затем заливается пятка элемента опоры.

Армирующие элементы состоят из прутов с диаметром 10 мм. Количество прутов зависит от размера столба и рассчитывается и индивидуально для каждого объекта. Армирование должно иметь высоту, достаточную для дальнейшей связки с ростверком. После того, как армирование установлено, сооружают опалубку для каждого столба и фиксируют в вертикальном положении обратной засыпкой. Для этого можно использовать плиты ОБС с толщиной не меньше 12 миллиметров. При этом нужно учитывать, что бетон должен скрыть металлическую сетку со всех сторон, толщина слоя не меньше 5 сантиметров.

Как только бетон застыл и набрал достаточную прочность можно демонтировать ограждения.
