Как выполнить расчет кровли из металлочерепицы без помощи специалистов

Что потребуется в работе

Перед тем как приступить к работе, нужно не только тщательно изучить инструкцию, но и позаботиться обо всех необходимых материалах и инструментах. В первую очередь это:

• ножницы по металлу;
• рулетка;
• молоток;
• ножовка;
• маркер;
• степлер с оцинкованными скобами;
• деревянная рейка подходящей длины;
• шуруповерт;
• дрель.

Обратите внимание! Ручными ножницами будет довольно трудно порезать металлочерепицу сложного профиля, поэтому лучше использовать для этого электроинструмен т (если есть возможность).

Также стоит отметить, что материал покрыт специальным полимерным напылением, которое ни в коем случае нельзя повреждать – оно выполняет антикоррозийную функцию. По этой причине следует исключить все варианты резки, которые предусматривают нагревание разрезаемого участка. Оптимальным инструментом для резки может стать «болгарка», но только

Подготовка крыши к монтажу листов металлочерепицы

Перед тем, как приступить к выполнению монтажных работ по обустройству кровли металлочерепицей, нужно произвести все измерения и определить точное количество кровельного покрытия. На начальном этапе определяется площадь и форма кровельной конструкции, обозначается количество скатов и их размер по диагональной линии. Скаты должны иметь одинаковые значения, в противном случае, если есть перекосы, обязательно нужно их устранить и провести выравнивание по прямой линии края. Нужно учитывать, что перекрытие крыши металлочерепицей применяют только для скатных кровель простой геометрической конструкции, угол уклона которых не превышает 15 градусов.

Чтобы определить необходимое для перекрытия количество материала, замеряют ширину и длину скатов. При этом размер одного профильного листа должен быть на 4.5 см больше, чем длина самого ската, так как лист нужно зафиксировать к основанию так, чтобы его одна сторона полностью перекрывала карниз. При таком расположении профилей можно обеспечить свободный доступ воздуха в пространство под коньком кровли для обустройства дополнительной вентиляции.

Для проведения работ потребуются следующие инструменты:

• ножовка и ножницы для резки металла;
• низкооборотная  дрель;
• шуруповерт с насадками для завинчивания кровельных саморезов или отвертки;
• рулетку, мел, карандаш;
• электролобзик;
• молоток;
• ровные длинные планочки для контроля линий, строительный уровень.

Резку листов металлочерепицы проводят вручную пилой или специальным агрегатом для резки металлических профилей с полимерным покрытием. Нельзя разрезать листы металлочерепицы абразивными пилами или при помощи болгарки, так как при нагревании происходит разрушение полимерного слоя материала и как следствие, ухудшение его эксплуатационных свойств. Если в процессе резки произошло повреждение краев или поверхности листов, края, сколы, царапины и прочие дефекты покрывают специальным защитным составом.

Основные правила при работе с металлочерепицей

Этот кровельный материал представляет собой оцинкованный стальной лист сложной конфигурации толщиной от 0,45 мм с двусторонним защитным покрытием. Лицевая (рабочая) сторона, как правило, имеет дополнительную защиту в виде целлулоидной плёнки, которая снимается перед монтажом. При работе с металлочерепицей следует:

• Хранить материал в месте, защищённом от атмосферных осадков. Количество листов в стопке не должно превышать указанного в инструкции. Не класть на поверхность листа тяжёлые предметы.

• Не допускать механических воздействий, избегать появления вмятин и царапин.

• Работать в перчатках.

• Не бросать и не тащить листы волоком.

• Производить монтаж в мягкой обуви, наступать только в углубление волны.

• Для крепежа использовать только специальные кровельные саморезы.

• Быть внимательным при разметке.

• Резать металлочерепицу ножницами по металлу, ножовкой или вырубными электроножницами. Срезы подкрасить соответствующей краской (аэрозольным путём или кисточкой).

Как замерить крышу под металлочерепицу

Важно! Точный расчет количества материала можно выполнить, только после полного завершения установки стропильной системы.

Замеры

Работы по осуществлению замеров лучше выполнять вдвоем. Перед подъемом на крышу, чтобы лишний раз не бегать вверх-вниз по лестнице, захватите с собой:

• 2-3 листа бумаги, ручку, карандаш, нож;
• рулетку, имеющую наибольший предел измерений (желательно не менее 10-15 м);
• моток плотного нерастягивающегося шпагата;
• саморезы и шуруповерт либо гвозди и молоток;
• уровни поплавковый, водяной или лазерный.

Осуществляя обмер поверхностей скатов, коньков, карнизов, ендов, участков под врезаемые (проходные) элементы (трубы, мансардные окна и т.п.), старайтесь собрать максимальное количество данных. Исходите из принципа, что измерения, которые не пригодятся – это скорее исключение из правил.

Снятие размеров обязательно сопровождайте черновыми эскизными набросками. Без них невозможно подготовить точный расчет количества металлочерепицы. Они также помогут, если потребуется корректировка проекта под листовую продукцию с тем или  иным видом профиля.

Важно! Взаимное позиционирование листов металлочерепицы имеет достаточно ограниченную вариативность. Она диктуется объемной формой профиля, зачастую, индивидуальной у каждой торговой марки.

Операции, сопутствующие замерам

Корректное снятие размеров, как и последующее составление проекта на их основе, невозможно выполнить без контроля всего объема геометрических параметров кровельной конструкции. Поэтому одновременно проверяйте:

• правильность формы скатов. Преобладающее большинство крыш составляются из элементов, имеющих вид симметричных геометрических фигур. Прямоугольные и трапециевидные скаты проверяются измерением диагоналей, треугольные – контролируются по углам при основании (по карнизу) либо боковым сторонам. Во всех случаях парные величины должны иметь одинаковые значения;
• плоскость кровельных поверхностей натянутыми над ними нитями шпагата. Плоскости пробиваются по периметрам, диагоналям, а также по нескольким контрольным направлениям параллельным сторонам скатов. В результате, над скатной поверхностью должна получиться сеточная плоскость, которая будет либо едва касаться стропил, либо отстоять от них во всех точках на равных расстояниях;
• угол наклона кровли, рекомендуемый для монтажа крыш из металлочерепицы не менее 14-170. Градусную меру удобно определять по величине уклона – процентного отношения высоты конька к длине стропила от мауэрлата до конька. Например, конек – 2,5 м, стропило – 10 м, значит, уклон 25%, что примерно соответствует 140. Градусной мере 170 соответствует уклон 30,6%;
• горизонтальность кровельного свеса и конька. Можно использовать натянутый шпагат в паре с поплавковым уровнем либо водяной или лазерный уровни.

Как покрыть крышу металлочерепицей своими руками

Помните, что все негативные последствия могут сразу и не проявиться. О нарушениях в технологии монтажа кровельного пирога вы можете узнать уже в процессе эксплуатации крыши по наличию протечек.

Металлочерепица очень красиво выглядит и надёжно защищает крышу, но при её укладке требуется строгое соблюдение технологии для всех слоёв кровельного пирога

Необходимые инструменты

Чаще всего металлочерепица монтируется на двускатную крышу. Для этого нужно подготовить:

• ножовку и ножницы для резки металла;
• электрическую дрель;
• электрическую пилу с твердосплавными зубцами;
• кровельные саморезы;
• шуруповёрт.

Использовать болгарку для работы с металлочерепицей категорически запрещено. Это связано с нагреванием материала, в результате чего защитный слой будет разрушаться или покрытие кровли перестанет выполнять свои функции.

Подготовка крыши под металлочерепицу

Перед укладкой металлочерепицы следует смонтировать все остальные слои кровельного пирога. В случае обустройства холодной кровли это обрешётка и гидроизоляция. Эти элементы защищают конструкцию кровли от попадания внутрь влаги, которая способна губительно воздействовать на все деревянные части крыши. Монтаж гидроизоляции необходимо проводить в следующей последовательности:

1. Разложить подкровельный материал на стропилах. Укладывать его нужно горизонтально. Работу начинают снизу, постепенно двигаясь вверх. Материал укладывают с нахлёстом минимум в 15 см. Полотна не должны быть сильно натянуты, допускается провис в 2–4 см.

   Плёнка гидроизоляции укладывается параллельно карнизному скату с нахлёстом между полотнами не менее 15 см

2. Крепить материал проще всего степлером. Места стыков можно дополнительно загерметизировать специальной соединительной лентой.
3. Зафиксировать плёнку брусками сечением 50х50 мм, прибитыми вдоль стропил. Эти бруски называются контробрешёткой и служат для создания вентиляционного зазора между гидроизоляцией и кровельным покрытием.

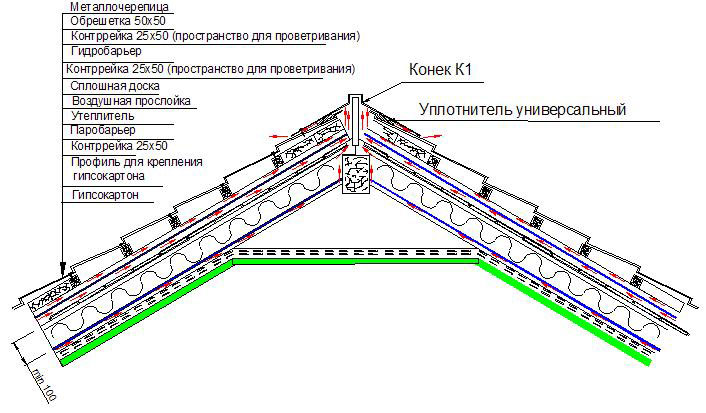

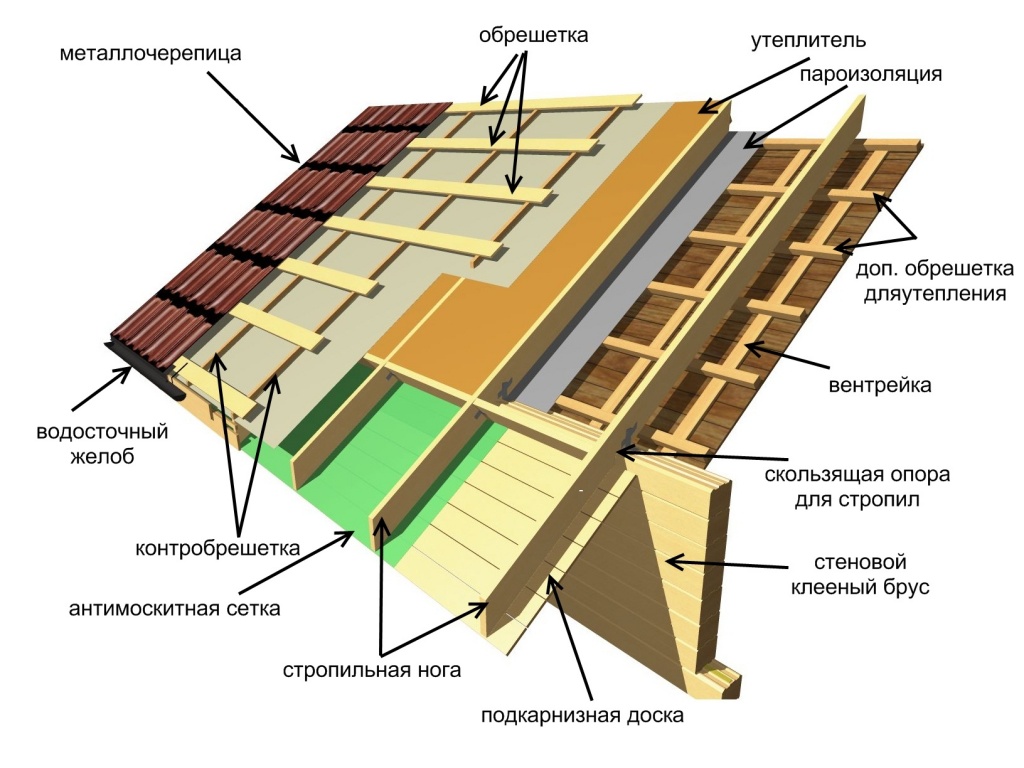

Если вы планируете обустроить тёплую кровлю, монтируется классическая конструкция кровельного пирога, которая помимо прочих включает в себя слои тепло- и пароизоляции. При использовании диффузной плёнки вентиляционный зазор можно не устраивать, во всех остальных случаях необходимо позаботиться о наличии зазора в 5 см между плёнкой гидроизоляции и кровельным покрытием.

В конструкции тёплой кровли обязательно предусматривается вентиляционный зазор между гидроизоляцией и финишным покрытием, который способствует своевременному удалению конденсата с нижней поверхности металлочерепицы

Видео: пирог утепления крыши — как правильно

Монтаж обрешётки

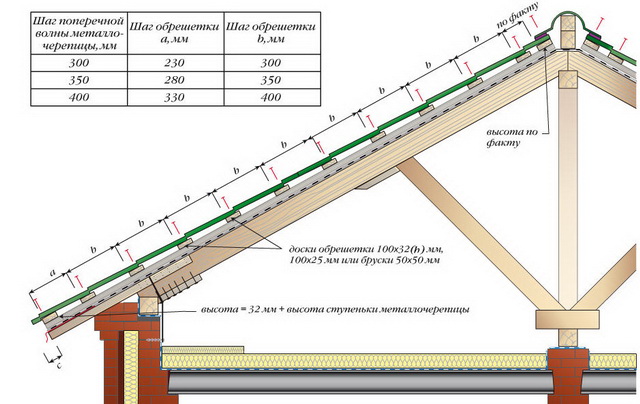

Металлочерепица должна монтироваться на обрешётку, которую нужно правильно обустроить. Требуется заранее подготовить необходимое количество досок сечением 100*25 мм и несколько досок шириной на 15 см больше — с тем расчётом, чтобы их хватило для устройства карнизной планки на всю длину скатов. Обрешётка крепится к брускам контробрешётки в следующей последовательности:

1. Первой монтируется самая широкая доска. Она является карнизной планкой для металлочерепицы.
2. Далее крепятся другие доски обрешётки. Шаг между ними должен выбираться в зависимости от поперечного шага профиля металлочерепицы. Стандартными считаются значения в 35 или 40 см. Расстояние между карнизной планкой и следующей доской должно быть на 5 см меньше выбранного шага. Фиксировать планки обрешётки можно гвоздями или саморезами.

Конструкцию обрешётки рекомендуется усилить у дымохода, конька и в ендовах. В этих местах нужно делать сплошной настил.

Перед использованием деревянных деталей их нужно тщательно просушить и обработать специальными антисептическими средствами, которые предупреждают гниение.

Видео: шаблон для монтажа обрешётки под металлочерепицу

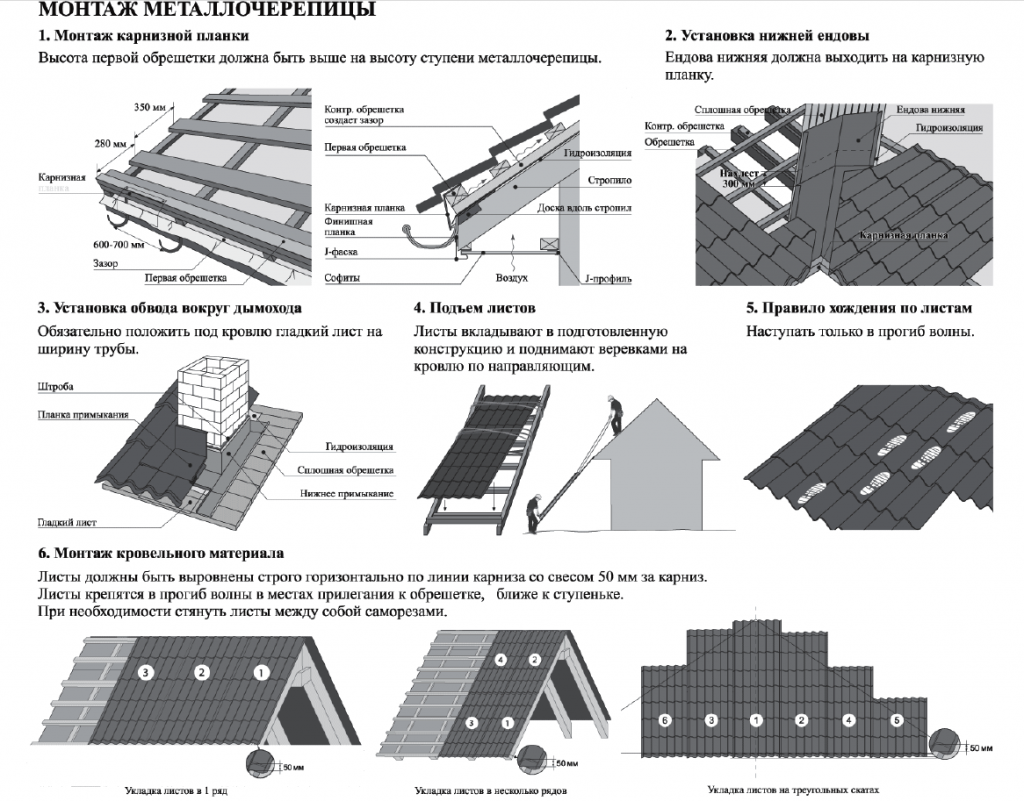

Монтаж металлочерепицы: пошаговая инструкция

К самой последней доске каркаса нужно закрепить все карнизные планки. Только после этого можно переходить к монтажу непосредственно металлочерепицы. Делать это нужно согласно следующей инструкции:

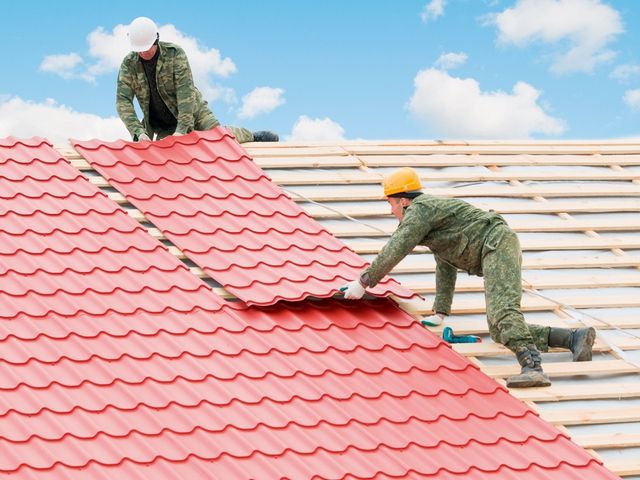

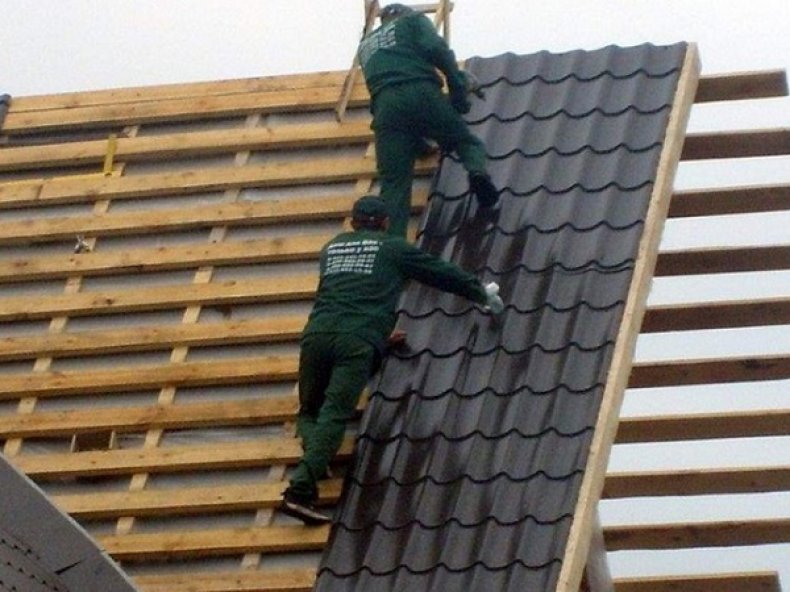

1. Начинать работы нужно нижнего угла. Первый лист фиксируют одним саморезом.

   Первым укладывается самый нижний лист, расположенный на одном из фронтонных скатов

2. Листы нужно укладывать с нахлёстом в одну волну, причём их нижние края должны образовывать прямую линию. Стык необходимо фиксировать по верхней кромке. Следите, чтобы саморезы не попадали мимо досок обрешётки. Если листы были уложены неровно, то верхний лист нужно немного приподнять и отрегулировать положение.

   Листы металлочерепицы укладываются с горизонтальным нахлёстом в одну волну

3. При обустройстве шатровой крыши листы нужно укладывать сверху, двигаясь сразу в двух направлениях.
4. Нижний край металлочерепицы должен свисать с карниза на 5 см.

   Металлочерепица располагается на обрешётке и укладывается с небольшим свесом относительно карниза, чтобы потоки воды, стекающие с крыши, попадали точно в водосточные желоба

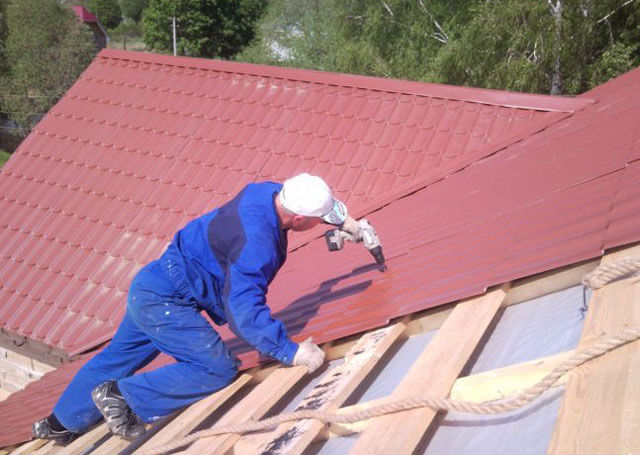

5. Фиксировать листы черепицы можно лишь после того, как они все будут уложены.

Видео: правильный стык листов металлочерепицы

Первый этап расчёта

Первоначальный этап расчёта кровли из металлочерепицы — её замер. Размеры можно снять самостоятельно. Однако, чем рельефнее конфигурация, тем сложнее сделать её правильный расчёт. Для получения точных результатов необходимо знать площадь обоих кровельных скатов в отдельности.

Следующим параметром расчётов выступает рабочая ширина листа. В технических характеристиках металлочерепицы производитель как правило указывает два показателя: рабочую (полезную) и общую ширину. Полезная ширина составляет в среднем 1,1 метра, однако она может меняться в зависимости от вида профилирования и производственного оборудования. Важным показателем считается и длина листов металлочерепицы, которая может варьироваться от 0,7 до 6 метров. ТПК «Центр Металлокровли» предоставляет возможность заказать материал по индивидуальным меркам заказчика.

Расчёт металлочерепицы важный и ответственный этап строительства

Подготовка к монтажу металлочерепицы

Тщательная подготовка – залог того, что устройство крыши из металлочерепицы будет выполнено качественно, и конструкция со временем не просядет. Как правило, монтаж стропил рекомендуется выполнять с учетом выбранного кровельного материала. Для металлочерепицы правильно использовать стропила 100 (150)х50 мм шагом 60-90 см. Если расстояние больше, то рекомендуется выполнить обрешетку и соблюдать рекомендуемую влажность древесины в пределах 18-22°. Кроме того, обязательно выполнить противопожарную и антисептическую обработку.

Основные этапы подготовки:

1. Установка карнизной доски выполняется в специальные пазы, выпиленные в стропилах. Благодаря чему обеспечивается жесткость конструкции.
2. Установка лобовой доски выполняется при помощи оцинкованных гвоздей. Крепится доска к торцу стропил.
3. Подшивка свеса обеспечивает вентиляцию подкровельного пространства. Самыми популярными материалами подшивки являются софиты, сайдинг, вагонка, профнастил. Обязательно оставлять в процессе монтажа вентиляционные щели, а при необходимости – врезать светильники. На обрешетку закрепляют подшивной материал, а зазоры между стеной и подшивочной панелью закрывают мелкоячеистой сеткой (от птиц, насекомых, прочее).
4. Монтаж крюков, на которые укладываются желоба водостока, выполняется или на стропила, или на карнизную доску. В строительной практике принято соблюдать шаг крюков, равный шагу стропил. Монтаж выполняется последовательно: сначала вырезать пазы, отогнуть крюки в пазы и закрепить в торцевую часть при помощи саморезов.
5. Гидроизоляция обеспечит защиту конструкции крыши от плесневения, гниения и коррозии металла. Самыми популярными гидроизоляционными материалами являются:
   • антиконденсатные в виде ворсистого влагопоглощающего материала;
   • супердиффузионные мембраны;
   • классические гидроизоляционные пленки.

Не допускается применение под металлочерепицу гидроизоляции на битумной основе.

Гидроизоляционные пленки необходимо уложить с провисом между стропилами (20 мм), что исключит обрыв материала при уменьшении размеров в холодное время.

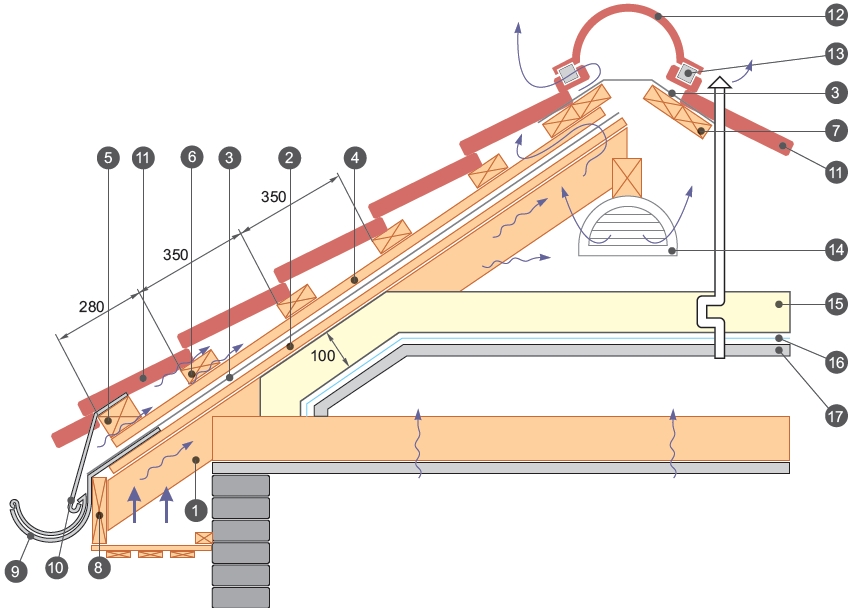

1. Устройство обрешетки шагом 280 мм между 1-2-й, 350 мм – последующих обрешетин. На месте крепления коньковой планки рекомендуется набить 2 доски шагом 50 мм, а вокруг дымохода, мансардных окон, в ендовах — сплошную обрешетку.
2. Монтаж ендовы выполняется в местах стыков скатов. Под нижние укладывается сплошная обрешетка, гидроизоляция и закрепляются ендова при помощи саморезов.

Установка фартука в местах выхода дымоходов выполняется последовательно: подобрать планки, проштробить трубу, вывести гидроизоляцию и приклеить клейкой лентой. Кроме того, можно обернуть пленкой место выхода дымохода. Наружный декоративный фартук выполняется в процессе монтажа металлочерепицы.

Как делается правильно монтаж металлочерепицы?

Этап 1. Подготовка крыши для установки кровли

Перед тем, как покрыть крышу металлочерепицей своими руками, следует тщательно провести все замеры и приобрести нужное количество кровельного материала.

Затем необходимо полностью разобрать предыдущее покрытие крыши (если оно было). Нужно это делать аккуратно, чтобы не повредить конструкции стропил и других важных элементов кровельной системы.

Чтобы новая крыша не протекала, нужно защитить от воды стропила. Листовую гидроизоляцию раскладывают на стропила, снизу вверх (от карнизов), причем так, чтобы каждая новая полоса ложилась на предыдущую с нахлестом. Полосы крепят к стропилам скобами, после чего окончательно крепят деревянными планками вдоль ферм стропил.

Эти полосы должны провисать где-то на 40-50 мм, их нельзя делать натягом. Если полосу изоляции нужно удлинить по горизонтали, ее наращивают на фермах стропил с нахлестом не менее 100 мм. Нахлест полос изоляции вдоль ферм должен быть примерно 150-160 мм. В качестве изоляции используют антиконденсатные и паропроницаемые пленки.

После защиты стропил от осадков, поверх уложенной изоляции, монтируют деревянную контробрешетку, к которой будет прикручиваться наша кровля. Планки крепят перпендикулярно фермам стропил, начиная с карнизов на расстоянии 250-350 мм между планками.

Первую из них устанавливают на облицовку торцов стропил, а последнюю крепят так, чтобы шурупы, которыми будет крепиться конек, вворачивались только в металл кровли.

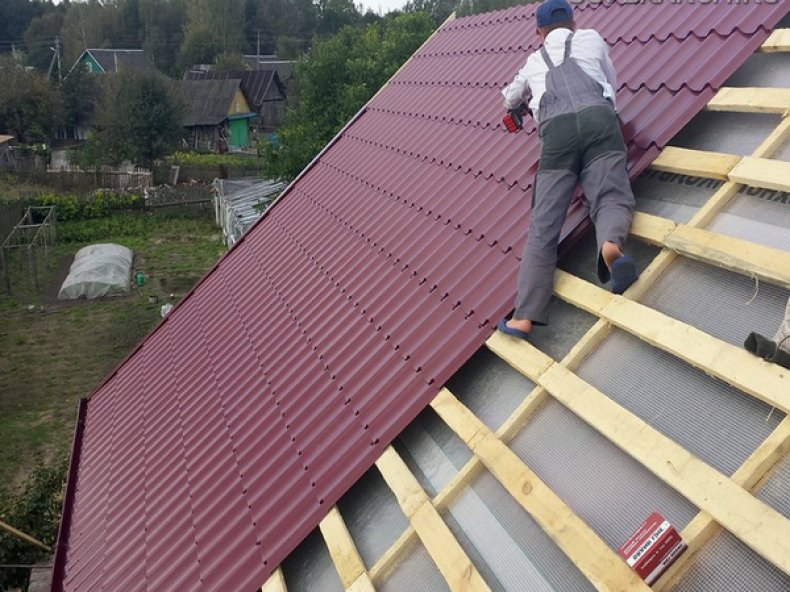

Этап 2. Монтаж металлочерепицы

Сначала к первой планке решетки прикручивают карнизную планку. Если ее нужно удлинять, то это делают с нахлестом в 100 мм.

Класть кровельные листы начинают с конька. В случае если скат получается очень длинный и укрывается несколькими листами от конька до карниза, то последующие листы укладывают так, чтобы первая волна листа ложилась под последнюю «волну» предыдущего, т. е. внахлест от конька.

При укладке кровли нужно ориентироваться на карниз, а не на конек. Листы соединяются между собой саморезами в высшей точке «волны», а к обрешетке они крепятся, напротив, в нижней точке волны. Для крепления листов металла к обрешетке хватит 7-10 саморезов на 1 кв. м. кровли.

Конек на крышу устанавливают только после того, когда уложены все листы металлочерепицы. Конек крепится не к обрешетке, а к «гребням» волн черепичного листа. При удлинении конька выполняется нахлест в 100 мм.

Если часть устанавливаемой металлочерепицы упирается в стену, тогда монтируется планка примыкания. Она имеет форму уголка из стального листа, который одной стороной крепится на вершины «волн» черепицы, а второй – к стене и герметизируется силиконовой мастикой.

Вот и все. Покрытие крыши из металлочерепицы готово. Теперь вам остается аккуратно разобрать все конструкции, лестницы и веревки, которые использовались для работы.

Чтобы понимать, как правильно покрыть крышу металлочерепицей, нужно также учитывать типичные ошибки при монтаже. Давайте рассмотрим их более подробно.

Как правильно покрыть крышу металлочерепицей своими руками – пошаговая инструкция

Среди кровельных материалов на строительном рынке чаще всего покупатели отдают своё предпочтение металлочерепице – красивому, практичному и доступному по цене материалу. Металлочерепица изготавливается из листов меди, алюминия или стали, которые профилируются при помощи холодного давления. Так материал принимает форму, схожую с формой керамической черепицы, не теряя своего качества.

Монтаж такой крыши не требует особых знаний, однако с технологией процесса ознакомиться всё же стоит, поэтому в данной статье мы расскажем, как правильно крыть крышу металлочерепицей своими руками.

Виды металлочерепицы

Если вы решили выполнить покрытие крыши черепицей, то сначала вам стоит обратить внимание на следующие характеристики:

1. Высота волны и толщина стали. Чем выше данные параметры, тем прочнее будет металлочерепица, однако и цена на неё будет возрастать;
2. Тип профиля – дело вкуса. Всего их бывает 3 вида: симметричный, асимметричный и трапециевидный;
3. Защитное покрытие. Любая металлочерепица покрывается специальным антикоррозийным слоем из цинка с примесями, например, алюминия. Наличие данного слоя крайне важно, ведь металл кровли постоянно находится в неблагоприятной среде.

Отдельно стоит поговорить о декоративном слое металлочерепицы. Данный слой опционален, однако наносится довольно часто. Основная его задача – придать эффектный внешний вид, но он также служит отличной защитой от пагубных воздействий окружающей среды.

Декоративный слой может быть выполнен из следующих полимерных материалов:

• Полиэстер – недорогое и надёжное покрытие, которое подойдёт для регионов с любым климатом, однако работать с ним необходимо крайне осторожно, т.к. он не переносит механических воздействий;
• Пластизол – более прочное покрытие из поливинилхлорида. Оно невосприимчиво к коррозии, а также механическим повреждениям, однако совершенно не подходит для жарких регионов из-за непереносимости высоких температур;
• Пурал – обеспечивает устойчивость к коррозии и различным погодным условиям, однако при его установке также нужно быть предельно осторожным из-за возможности пластической деформации;
• PVDF – один из самых оптимальных вариантов. Он выдерживает всевозможные погодные условия, устойчив к повреждениям и выгоранию, а также обладает длительным сроком службы.

Что следует знать о работе с металлочерепицей

Говоря о том, как закрыть крышу металлочерепицей, прежде всего стоит поговорить о необходимом инструменте. Вам потребуется:

• Молоток;
• Шуруповёрт;
• Маркер;
• Рулетка;
• Рейка-правило;
• Ножницы по металлу.

Планируя строительство кровли, не забывайте:

1. Угол ската крыши должен быть не менее 14 градусов;
2. Не стоит резать металлочерепицу болгаркой, т.к. высокие температуры способствуют разрушению защитного слоя. Необходимо также знать, как резать металлочерепицу правильно, чтобы не повредить ее;
3. Если вы планируете крыть крышу сложной формы, закупайте материал с большим запасом, т.к. при выкройке останется много ненужных обрезков;
4. Закупите надёжную краску, которой необходимо тщательно прокрашивать места срезов металлочерепицы, чтобы обезопасить её от коррозии;
5. Крыша с металлочерепицей нуждается в дополнительной шумоизоляции;
6. Укладывая металлочерепицу, ходите по ней в мягкой обуви, стараясь наступать на вогнутую часть волны.

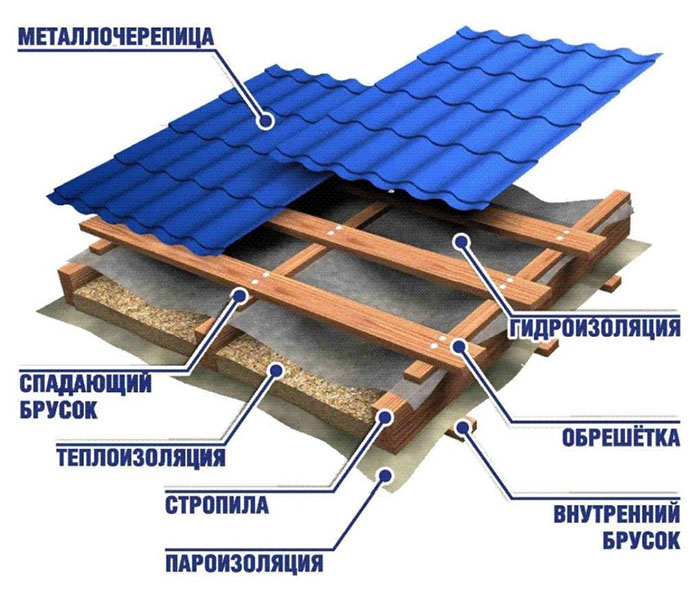

Утепление и гидроизоляция

Отделка крыши дома металлочерепицей всегда начинается с обеспечения гидроизоляции, которая защитит кровельные листы от образования конденсата, а также нивелирует возможную протечку.

Прежде всего необходимо позаботиться о пароизоляции. Она укладывается следующим образом:

1. Отрезается кусок необходимой длины с учётом свесов в 20 мм в сторону карниза;
2. Также сохраняйте небольшое провисание в 1,5-2 см между стропилами;
3. Стыкуйте ряды с нахлёстом в 15 см и надёжно проклеивайте их скотчем;
4. Для крепления пароизоляции лучше всего подходит степлер, но вы также можете использовать маленькие гвозди.

Если вы решили утеплить крышу, проложите листы минеральной ваты между стропилами.

Далее необходимо положить гидроизоляционный материал. Он защитит утеплитель, а также деревянный свод крыши от влаги. Крепите гидроизоляцию к внешней стороне стропил, подобно пароизоляции. Также не забывайте оставлять зазор между черепицей, гидроизоляцией, утеплителем и пароизоляцией для лучшей вентиляции.

Монтаж обрешётки

Если мы кроем крышу металлочерепицей своими руками, то и с обрешеткой следует возиться самостоятельно. Данный этап весьма сложен и требует предельной концентрации, однако при должных расчётах проблем возникнуть не должно.

Для начала стоит определиться с материалом, из которого будет собираться обрешётка. Чаще всего для её сборки используют брус 50 на 50 мм или доску 100 на 25 мм из хвойных пород древесины. Перед использованием необходимо тщательно просушить брус, а также обработать его влагозащитной пропиткой.

Собираем обрешётку:

1. Подберите доску, которая будет толще остальных на 15 мм;
2. Закрепите выбранную доску у карниза;
3. Вторая доска должна быть стандартных размеров, однако крепить её необходимо на 50 мм ближе, чем все последующие;
4. Остальные доски крепятся на расстоянии, равном поперечному профилю черепицы;
5. У конька и в ендовах рекомендуется делать сплошную обрешётку для создания дополнительной прочности;
6. Торцевую планку следует крепить на высоту волны черепицы над общим уровнем обрешётки.

Теперь можно покрыть крышу металлочерепицей, однако, чтобы своевременно выявить ошибки, рекомендуем проверить геометрию ската, а также сравнить величину диагоналей.

Монтаж металлочерепицы – как покрыть крышу своими руками

Гидро- и теплоизоляция

Гидроизоляция и вентиляция чердака — важные условия, которым нужно уделить максимум внимания при установке крыши. Многие из тех, кто строят свой дом, зачастую и чердачное помещение эксплуатируют в качестве жилого. В этом случае необходима и защита от холода — утепление крыши (утепляющий материал прокладывается под стропилами). Эти сведения — важнейшая часть любого руководства о том, как правильно крыть крышу металлочерепицей, ведь вовремя принятые меры по защите кровли предотвращают такие неприятные последствия, как гниение древесины, образование конденсата и распространение грибка. В качестве защищающего материала предпочтительно использовать гидроизоляционную мембрану в рулонах, которая настилается на стропила внахлест не менее 15 см и крепится при помощи степлера. Мембрана укладывается абсорбирующей стороной вниз для предотвращения образования конденсата. Порядок укладывания накрывающей пленки: снизу вверх, двигаясь от карнизной планки к коньку крыши.

Способов обустройства вентиляции существует несколько:

1. вентиляционные отверстия, предусмотренные около конька крыши;
2. вентиляция в подшивке кровли;
3. вентиляционные зазоры между слоями металлочерепицы и гидроизоляционной мембраной.

Детали

Монтаж

Лестница на крышу Металлочерепица подходит не под любую крышу. Кровля должна обязательно иметь склон не менее 11 градусов.

Важно помнить, что под саморезы при монтаже металлочерепицы необходимо обязательно делать резиновые подкладки. Это технологическое требование.

Металлочерепица требует особого обращения. Работа с ней начинается с выкладки материала из упаковки. Делать это надо обязательно в перчатках. Работать с металлочерепицей вообще лучше в перчатках. Подъем листов на крышу осуществляется с помощью специальной системы из направляющих досок.

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.

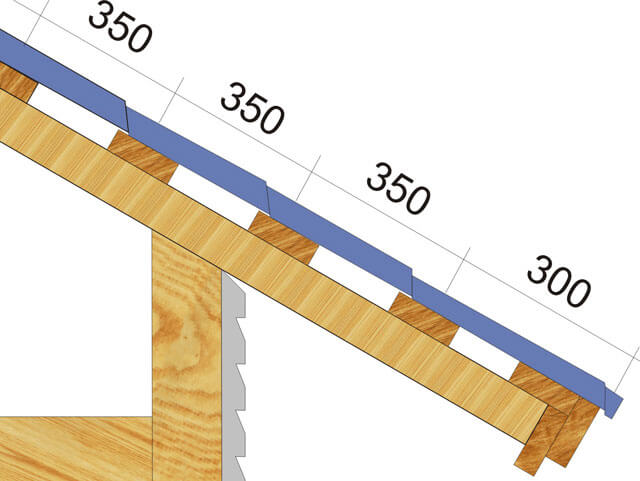

2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

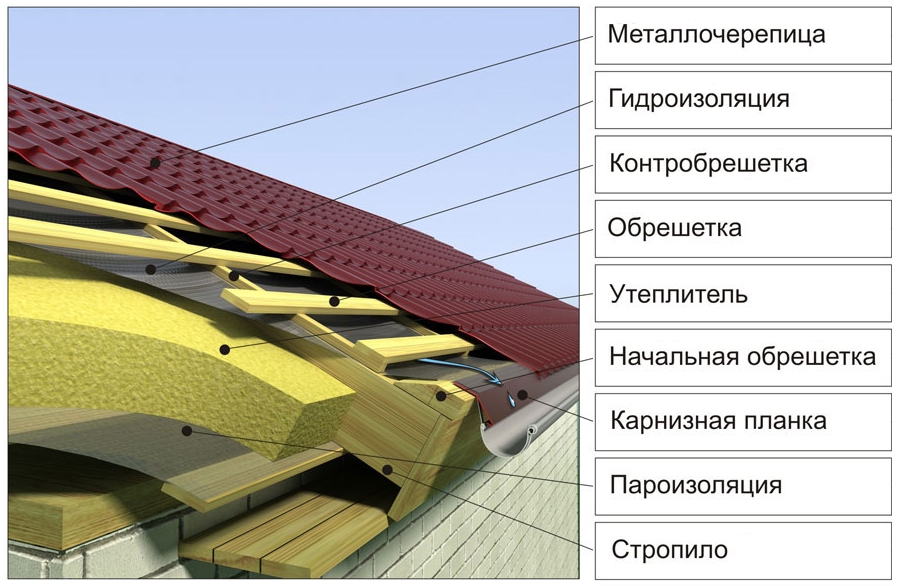

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Основные правила при работе с металлочерепицей

Этот кровельный материал представляет собой оцинкованный стальной лист сложной конфигурации толщиной от 0,45 мм с двусторонним защитным покрытием. Лицевая (рабочая) сторона, как правило, имеет дополнительную защиту в виде целлулоидной плёнки, которая снимается перед монтажом. При работе с металлочерепицей следует:

• Хранить материал в месте, защищённом от атмосферных осадков. Количество листов в стопке не должно превышать указанного в инструкции. Не класть на поверхность листа тяжёлые предметы.

• Не допускать механических воздействий, избегать появления вмятин и царапин.

• Работать в перчатках.

• Не бросать и не тащить листы волоком.

• Производить монтаж в мягкой обуви, наступать только в углубление волны.

• Для крепежа использовать только специальные кровельные саморезы.

• Быть внимательным при разметке.

• Резать металлочерепицу ножницами по металлу, ножовкой или вырубными электроножницами. Срезы подкрасить соответствующей краской (аэрозольным путём или кисточкой).

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

• Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
• Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
• Уголки и ендовы. Они защищают все угловые конструкции кровли.
• Отливы. Используются для перенаправления потоков дождевой и талой воды.
• Конек.

Доборные элементы

Обрешетка и другие детали кровли

Обрешетка под металлочерепицу создается с использованием брусков сечением 5 x5 и досок размером 3,2 x10 см.

В первую очередь к стропилам от конька до карниза по гидроизоляционной пленке прибиваются спадающие бруски 5 x5 см.

Крепление досок производится с соблюдением конкретных расстояний:

• 30 см – от начала первой доски до середины второй;
• между средними частями остальных досок, расположенных по соседству, – 35 см.

При расстоянии между стропилами более 1 метра необходимо использование досок большей толщины.

При устройстве обрешетки надо учитывать также шаг металлочерепицы.

В некоторых местах обрешетка должна быть сплошной. Это касается пространства рядом с мансардными окнами, дымоходами и в ендовах. Для создания сплошной обрешетки к сторонам планки конька прибивают две дополнительные доски.

Необходимо также торцевые планки сделать выше рядовой обрешетки на высоту, равную величине профиля металлочерепицы.

На сплошную обрешетку в точках внутренних стыков крепят нижние ендовы. Делается это с использованием саморезов. На стыковках планок делают нахлест, который определяется наклоном кровли – от 10 до 15 см.

Потом укладываются заранее подрезанные металлочерепичные листы, сверху кладется верхняя планка ендовы.

К устройству мест примыкания надо отнестись очень внимательно: именно это точки являются максимально уязвимыми местами на кровле.

С этой целью на кровельном скате предусмотрено наличие внутреннего фартука, который изготавливают на основе нижних планок примыкания:

• Планку прикладывают к стенкам трубы.
• На стене отмечают верхний край планки.
• По намеченной линии пробивают штробу с применением болгарки.
• Штробу очищают от пыли и промывают.
• Нижнюю планку примыкания подрезают по месту.
• Нижнюю планку устанавливают и закрепляют при помощи саморезов.

В аналогичной последовательности производится монтаж фартука по другим стенкам, при этом обеспечиваются 15-сантиметровые нахлесты, которые исключают возможность протекания.

Во вставленной в штробу планке следует загерметизировать край. Для направления воды в нужное русло (к карнизу или в ендову), необходимо под нижнюю часть внутреннего фартука вставить галстук – плоский лист с бортиками (загнутыми краями). Пользуясь молотком и плоскогубцами, бортики отгибают.

Далее укладывают металлочерепицу по галстуку и внутреннему фартуку. Закончив монтаж материала около дымохода, следует изготовить и установить декоративный наружный фартук из примыкающих верхних планок.

Его установка проводится аналогично внутреннему, но при этом верхнюю кромку надо не заводить в штробу, а прикрепить к стене.

При монтаже желобов водосточных труб держатели нужно устанавливать на нижней доске обрешетки с таким расчетом, чтобы край желоба оказался на 2,5–3,0 см ниже края листа металлочерепицы.

Так можно сократить нагрузку на них в случае схода с кровли пластов снега.

После этого желоб вставляют и закрепляют в держателях, планка карниза прикрепляется к обрешетке. При этом надо следить за тем, чтобы ее нижний край перекрывал край желоба.

Конец гидроизоляционной мембраны выводится поверх пленки карниза, чтобы конденсат мог стекать с гидроизоляционной мембраны в желоб.

Монтаж каркаса

Для обеспечения достаточной прочности крыши необходимо позаботиться о каркасе. Каркасом дома являются прикрепленные к мауэрлату стропила.

Следует учитывать, что при длине балок более 4,5 см нужно будет дополнительно монтировать прогоны. Оптимальным размером балок считают сечение 7х15 см.

Стропила прикрепляют к мауэрлату при помощи особого выреза, фиксируемого 20-сантиметровыми гвоздями. Забивают их таким образом:

Благодаря указанной технологии стропило прочно прикрепляется и не двигается.

Верхнюю часть балок внахлест притягивают друг к другу таким образом, чтобы край одной балки перекрывал окончание другой ( параллельной). Их скрепление производится при помощи гвоздей или болтов.

Монтаж

Обратите внимание! Работы должны проводиться в безветренную сухую погоду.

Перед началом монтажа необходимо приготовить следующие инструменты:

• Электродрель.
• Шуруповерт.
• Ножовку.
• Ножницы по металлу.
• Электропилу.

В комплект с листами металлочерепицы обычно входят крепежные элементы – саморезы и шайбы. Но лучше приобрести дополнительно пару десятков крепежа.

Обязательно использование индивидуальных средств защиты – перчатки или рукавицы. Обувь должна иметь мягкую светлую подошву.

Сначала необходимо выполнить работы по обходу дымоходов, мансардных окон и других конструкций крыши. Также монтируются нижние ендовы. Закладка герметика обеспечит надежность защиты конструкции от влаги.

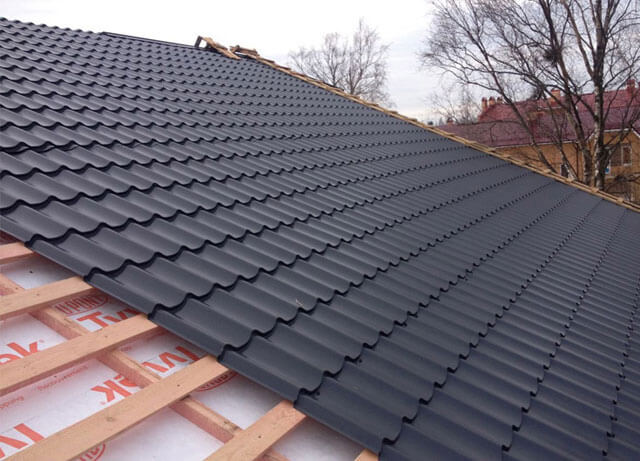

• Односкатные кровли. Удобнее начинать крыть крышу металлочерепицей слева направо – в этом случае каждый следующий профиль подсовывается под предыдущий. Первый лист одним саморезом крепится у конька. Затем укладывается второй – нижние края должны образовать ровную линию. Чтобы иметь возможность выравнивания металлочерепицы, саморез, скрепляющий профили не должен захватывать обрешетку. При использовании коротких профилей подвижная конструкция может быть изготовлена из 4 – 6 пластин. Верхний лист первого ряда монтируется одним саморезом у конька. Нижние соединяются с верхними одним креплением, не захватывающим конструкцию обрешетки. Только после выравнивания всех подвижных элементов относительно карниза и карнизной планки они окончательно фиксируются. Таким же образом происходит покрытие двухскатной крыши.
• Шатровая кровля. Работы по монтажу металлочерепицы начинаются сверху. Сначала крепятся верхние 1 – 2 листа. Следующие подсовываются под них.

Саморезы ввинчиваются в листы металлической черепицы под поперечной складкой в шахматном порядке.

По окончании укладки профилей металлочерепицы монтируются доборные элементы – коньки, ендовы, снегозадержатели и т.д. Могут использоваться материалы, имеющие контрастную окраску.

Обычно производители прилагают инструкции к своим продуктам. Соблюдение их требований является одним из основных условий гарантий на материал и сохранения эксплуатационных качеств кровли.

Образовавшийся в ходе монтажа мусор, загрязнения следует удалять сразу мягкими щетками и моющими средствами. Края обрезанного листа, царапины необходимо закрашивать.

Металлочерепица достаточно легкий кровельный материал. Но использовать ее в качестве второго слоя для уже существующей крыши не рекомендуется. В слоях такого «пирога» может образоваться конденсат, плесень. Агрессия влажной среды, зараженной грибками и гнилью, приведет к разрушению защитного слоя.

Обратите внимание! Установка переходных мостиков, лестниц облегчит проведение мероприятий по обслуживанию конструкции крыши – осмотра, очистки, ремонта.

Экономия на качестве материалов, нарушение технологии может значительно снизить срок эксплуатации крыши.

Устройство обрешетки

Если вы в ближайшие несколько лет не хотите возвращаться к вопросу о том, как сделать крышу под металлочерепицу или отремонтировать ее, то особое внимание нужно уделить устройству обрешетки под металлочерепицу, от которой зависит качество и долговечность кровельной конструкции.

Для создания обрешетки крыши под металлочерепицу также используется чертеж с учетом естественной вентиляции крыши и особенностей кровельного покрытия. Обрешетка выполняется по всей кровле, кроме выпусков и слуховых окон, выходящих на поверхность крыши.

Разметка обрешетки требует точного понимания особенностей типа устанавливаемого металлочерепичного покрытия

В каждом случае определяется своя величина промежутка.

Обрешетка позволяет создать естественную вентиляцию подкровельного пирога. Для этого понадобятся деревянные доски 32×100 мм, а та, что выступает за карниз, должна на 1-1,5 см быть толще.

Обрешетка укладывается прямо на гидроизоляционное полотно, прижатое рейками к балкам и стропильной системе. Так и создается гидроизоляция с небольшим промежутком, который будет служить в качестве вентиляции.

Помните, что независимо от того, как сделать крышу из металлочерепицы, и будет ли обеспечена качественная вентиляция, гидроизоляционный слой должен предотвращать образование конденсата, а материал – впитывать влагу. Водяные пары будут задерживаться волокнами до тех пор, пока полностью не выветрятся, но не проникнут к металлочерепице, поэтому конденсат на ней не проявится.

Покрытие крыши металлочерепицей, подробно на видео:

Карнизная планка устанавливается до укладки черепицы

При выполнении разметки обрешетки важно соблюдать величину нахлеста между планкой и самим кровельным покрытием в 10 см (см. также: «Звукоизоляция крыши из металлочерепицы — монтаж и устройство»).

Для надежного и прочного соединения планки используются саморезы или оцинкованные гвозди

Крепеж должен выполняться через каждые 30 см, тогда никакой ветер не деформирует кровлю. При необходимости планку можно подрезать до нужных размеров ножницами по металлу. Любой из перечисленных здесь элементов приобретается там же, где и сама металлочерепица.

Одним словом, устройство кровли из металлочерепицы не представляет особой сложности, если строго соблюдать технологию выполнения монтажных работ, описанных выше.

Особенности устройства стропильной системы под металлочерепицу

Прежде чем начинать выяснять, как самостоятельно покрыть крышу металлочерепицей, следует разобраться с тем, какой должна быть при этом конструкция стропильной системы. Основания под стандартные листы устанавливают с шагом в 60 см. Обрешетку можно использовать сплошную или располагать элементы таким образом, чтобы они совпадали с шагом волны листов. Все элементы стропильной системы следует промазать антисептическим составом. Кроме того, их обрабатывают средством, повышающим огнестойкость дерева.
