Испытание переносных лестниц и стремянок: особенности проведения

Испытание приставных лестниц и стремянок согласно требованиям нормативных документов должно осуществляться после их изготовления, а также капитального ремонта. В остальное время конструкции подвергаются тестированию раз в год.

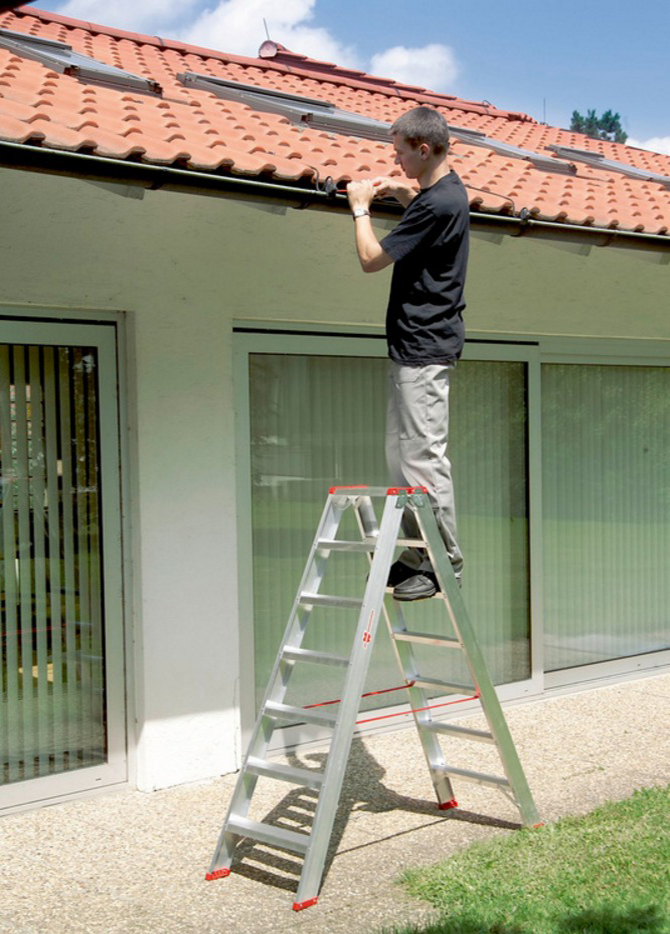

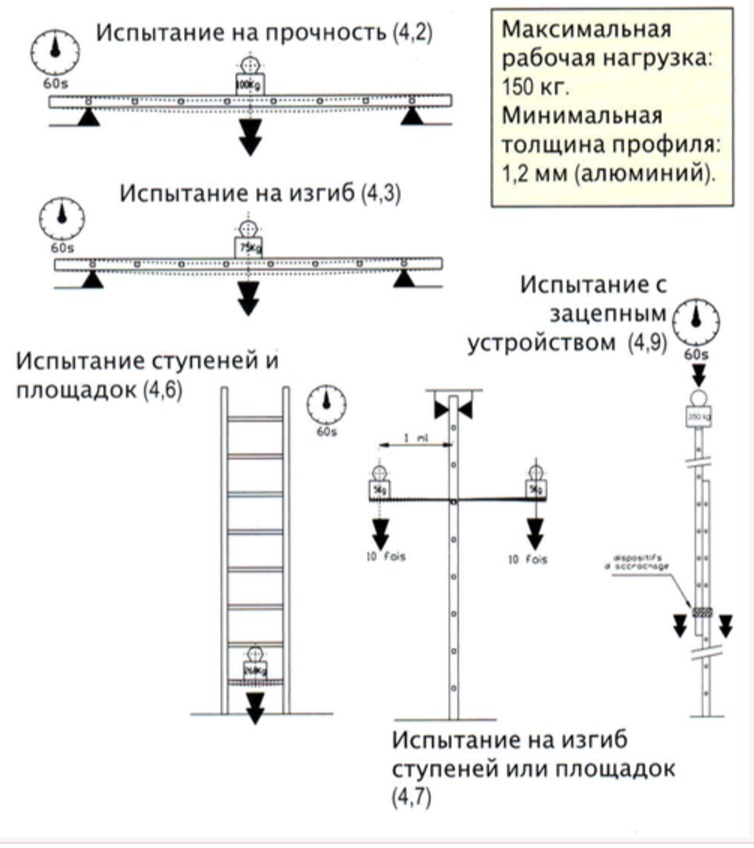

Механические испытания лестниц заключаются в организации статической нагрузки на ступеньки и тетивы изделия. Для каждой модификации конструкции определяется испытательная нагрузка, которая прикладывается на соответствующие элементы и выдерживается на протяжении двух минут. Изделие считается прошедшим проверку, если в конструкции не появились повреждения.

Испытание металлических лестниц раздвижного и приставного типа предусматривает установку их на твердую поверхность под углом 75 градусов к горизонтальной плоскости. В качестве второй опоры используется стена или любая другая вертикальная строительная конструкция. Статические испытания лестниц приставного и раздвижного типов заключаются в приложении нагрузки на ступени в середине пролета и на обе тетивы. Если никаких изменений в конструкции нет, изделие считается пригодным.

Зачем испытывать лестницы

Прежде чем понять, какие имеются основания для испытаний лестницы, стоит познакомиться с некоторыми особенностями изделий:

• При изготовлении металлических конструкций со временем возникает «усталость металла». В этом случае незначительные деформации, возникающие в процессе эксплуатации, приводят при длительном сроке службы, к появлению микротрещин, которые станут влиять на прочность лестницы.

Важно! Самые уязвимые места конструкции — сварные швы. Их прочность может быть ниже, чем цельного металла, что при деформации сказывается на надежности всего изделия.

Помимо этого, может появиться коррозия металла, приводящая к уменьшению толщины элементов и, как следствие, снижению прочности конструкции;

• Часто лестницы изготавливаются из дерева. Благодаря диэлектрическим свойствам материала, его используют для нужд электриков. Жуки-древоточцы, гниение древесины, могут сильно снизить прочность конструкции;
• Никто не отменял такой фактор, как неправильное обращение и грубое механическое воздействие на конструкцию. Не все пользователи оборудования сразу обращают внимание на незначительные поломки.

Чтобы предотвратить и преждевременно устранить такие неприятности, и существуют специальные нормы испытания лестницы, указанные в ГОСТах.

Периодичность испытаний

Испытание лестниц по ГОСТ 53254-2009 согласно правилам пожарной безопасности, должны проводиться в разные сроки:

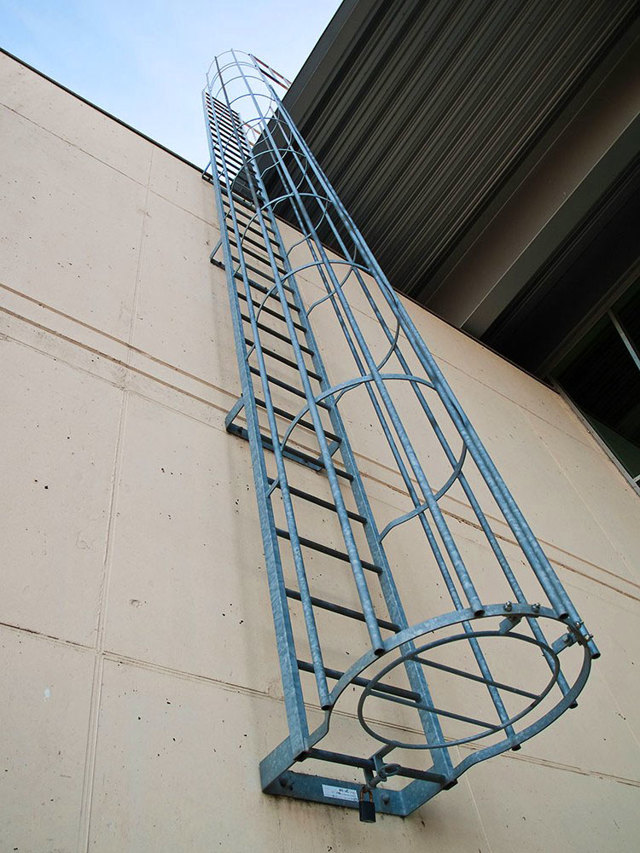

• Проверку пожарных лестниц нужно выполнять один раз в год, периодические испытания — через каждые 5 лет. ГОСТ уточняет, что пожарные лестницы эксплуатационным нагрузкам не подвергаются, для их изготовления используются только стальные детали, а сама конструкция, за редким исключением, представляет собой стационарную лестницу, в которой нет подвижных элементов;

Важно! Если у комиссии, проводившей очередную проверку конструкции, остались некоторые сомнения относительно ее устойчивости и прочности, то срок испытания металлической лестницы может быть увеличен.

• Лестницы и стремянки из любого металла подлежат периодической проверке через каждые 12 месяцев;
• Периодичность проверки деревянных конструкций – через 6 месяцев.

Лестницы из стали и дерева периодически должны окрашиваться, после предварительной зачистки старого лакокрасочного покрытия. Такие работы относятся к текущему ремонту. А восстановление получивших повреждения сварных швов, замена изношенных ступенек – это капитальный ремонт.

Какое бы назначение не имели стремянки и лестницы, нужно проводить периодические проверки и осмотры.

Это делается:

1. перед эксплуатацией конструкции;
2. после проведения капитального ремонта.

Проверка лестниц

При выполнении этой операции производится визуальная оценка состояния конструкции.

При этом проверяется:

• Наличие на изделии инвентарного номера;
• Дата изготовления и срок эксплуатации – если они указаны производителем;
• Дата проведения предыдущих контрольных испытаний и назначение даты следующих;
• Целостность наружных поверхностей конструкции. Все соединения, включая подвижные, не должны иметь видимых повреждений — трещин, зазоров;
• Внешний вид соединений элементов, работа подвижных узлов. В этом случае недопустимы самопроизвольные складывания деталей конструкции;
• Устойчивость модели. Если это стремянка, она должна одновременно опираться четырьмя точками на плоскость пола. Приставная лестница — стоять на обеих тетивах, строго вертикально;
• Отсутствие заметных деформаций. При наличии прогнувшейся перекладины или замятой тетивы на алюминиевой стремянке, детали подлежат ремонту или замене на новые;
• Нет ли на деталях заусенцев, острых режущих кромок, которые могут нанести травмы человеку;
• На стальных изделиях — качество антикоррозионного покрытия.

Важно! Простейшее антикоррозионное покрытие, которое легко нанести своими руками — покраска поверхностей алкидной эмалью в два слоя. Цена краски не слишком высокая, что не станет обременением для самого скромного семейного бюджета.

Окраска металлической лестницы

Основные требования

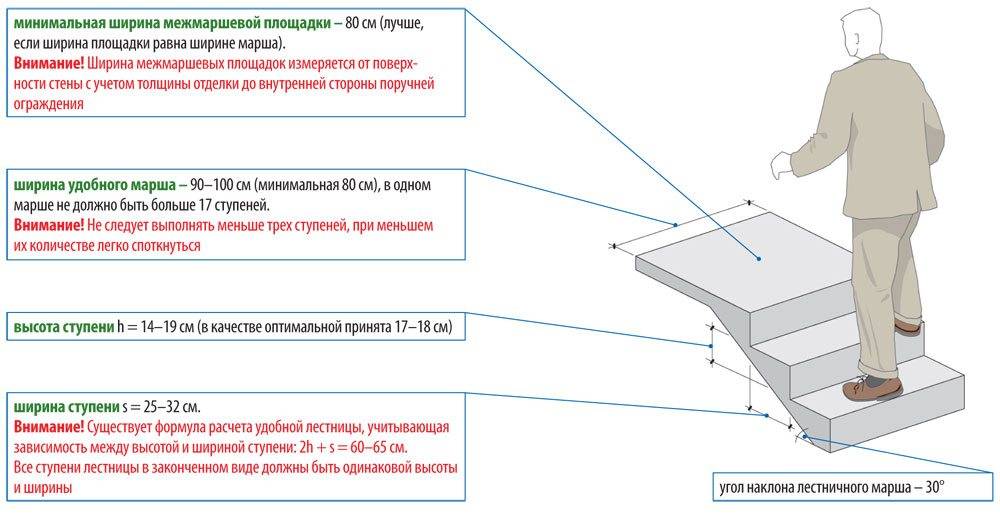

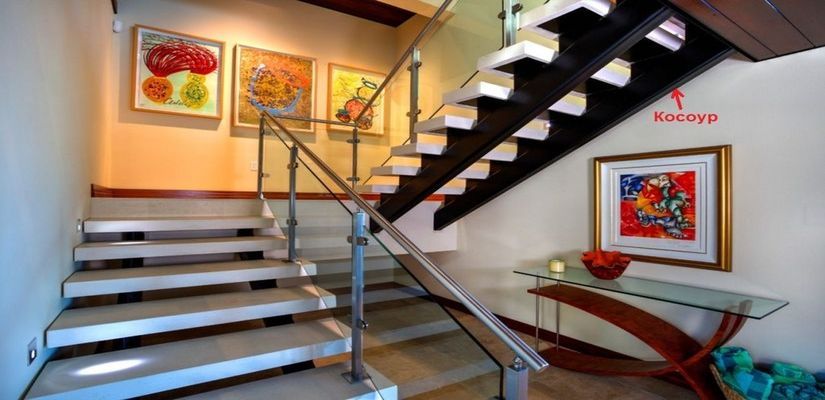

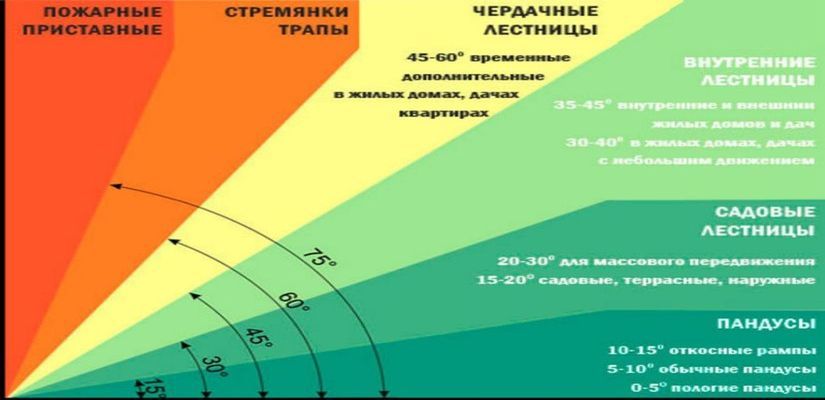

Независимо от конструкции и назначения существует ряд общих требований. Они определяют гармоничное соотношение уклона, размеры ступеней, маршей и минимальные выдерживаемые нагрузки. Соблюдение указанных требований обеспечивает не только удобство эксплуатации в любых условиях, но и гарантирует безопасность конструкции. Согласно действующим СНиП основные размеры должны быть такими:

• ширина марша не менее 0,8-1 метра;
• высота ограждений не менее 0,9 м;
• высота прохода по маршем и площадкой не менее 2 м;
• ширина ступени от 25 см;
• высота ступени от 13 до 20 см.

Именно соблюдение таких размеров сделает не только удобным перемещение людей, но и позволит переносить мебель и другие габаритные вещи. Для жилых и коммерческих зданий с высокой проходимостью лестничный марш должна быть по ширине не меньше одного метра, чтобы была возможность свободного прохода двух человек. При наличии подъемников для инвалидов она увеличивается до 1,5 метра.

Расчет и сборка конструкции

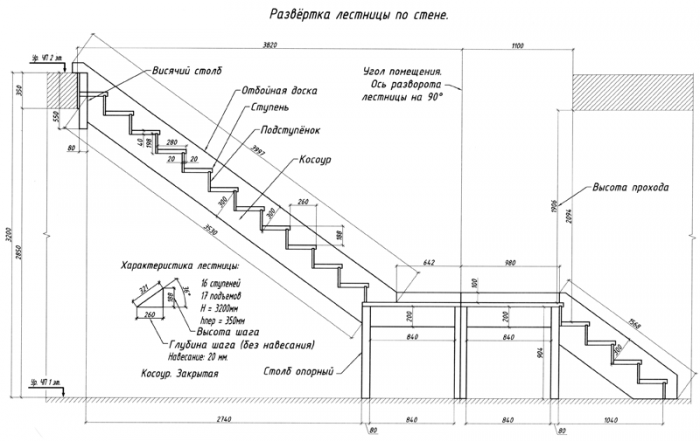

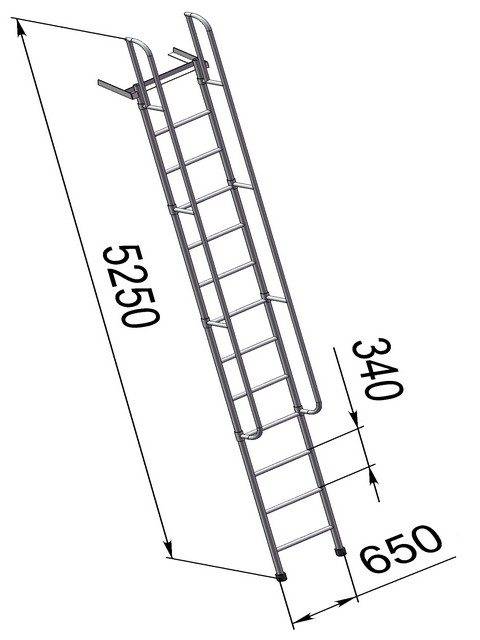

Размеры лестничных элементов

Для сборки приставной лестницы следует подобрать соответствующие материалы (бревна), чтобы они могли выдерживать нагрузку и не страдали от воздействия внешних факторов. Здесь практичность должна взять верх над эстетичностью: если для обычных лестничных конструкций можно использовать практически любые виды поверхностей, вплоть до ламинированной фанеры, то для приставных лучше подобрать брусья из особо стойких сортов древесины.

Определившись с требуемой высотой будущей лесенки, можно приступать к отделке её несущих элементов – тетив или опор. Сечение бревен и брусьев выбирается исходя из следующего соотношения: для деревянных лестниц до 3 метров сечение должно быть не менее 4х5 см, для 4-5-метровых – от 4х8 см. При выборе бруса следует учитывать, что от сучьев придется избавляться, поэтому лучше не добавлять себе работы.

Готовые опоры нужно сбивать так, чтобы низ был несколько шире верха. Оптимальными можно назвать расстояние в 30 и 40 см соответственно. Скрепив тетивы временными фанерными планками, можно приступать к изготовлению остальных элементов. Выбор брусьев для перекладин происходит по тому же принципу, что и для тетив, – лучше исключить косослой и сучья. Что до размеров, то сечения 3х4, 3,5х4 или 4х4 см будет более чем достаточно.

Испытание лестниц и стремянок – нормативный документ и сроки проведения

Существуют определенные, записанные в нормативных документах правила, по которым происходит испытание лестниц и стремянок. При этом различают 2 основных способа:

• Проверка – состояние оценивается визуальным способом.
• При испытании к конструкции прилагается нагрузка.

Все необходимые нагрузки и правила регламентирует «Порядок испытания лестниц и стремянок» – нормативный документ в котором указаны типы усилий и точки их приложений.

Выписка из нормативного документа

Визуальный осмотр

Испытания лестниц и стремянок – нормативный документ, который раскрывает все необходимые параметры, подлежащие осмотру:

• Номер инвентаря, его наличие и соответствие с учётной записью в журнале.
• Не должно побыть повреждений, которые можно увидеть. Элементы соединений, независимо от того подвижные они или нет при осмотре должны быть невредимыми и без люфта, а также без трещин и визуальных дефектов.
• Конструкция не должна быть деформированной. Лестничные ступени не должны иметь вогнутостей; тетива не должна иметь вмятостей.
• Лестницы должны быть устойчивыми. Ножки стремянки должны касаться поверхности, если она ровная. Конструкция с двумя тетивами, прислоняясь к поверхности не должна наклоняться в стороны.

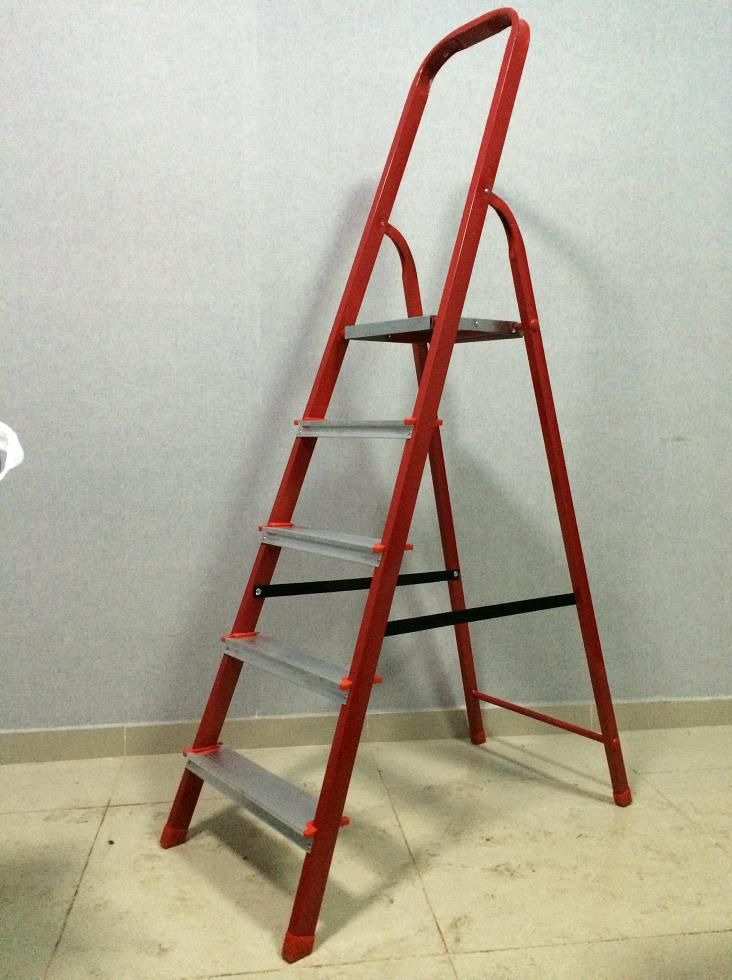

Стандартная лестница-стремянка

• Не должно быть заноз, сколов или других неудобств, которые могут привести к травмам.
• У лестниц из стали есть специальное антикоррозионное покрытие (один из самых распространённых вариантов – это лакокраска). У деревянной должна быть натянута тетива и без трещин на ступенях. Нельзя заделывать трещины и шпаклёвкой.

Сроки испытания лестниц и стремянок – нормативный документ показывает, что:

• Конструкции из металла – проверяются раз в год.
• Из дерева – проверяются раз в полгода.
• Подвесные – проверяются раз в полгода.

Испытание приставных лестниц и стремянок – нормативный документ даёт следующие инструкции:

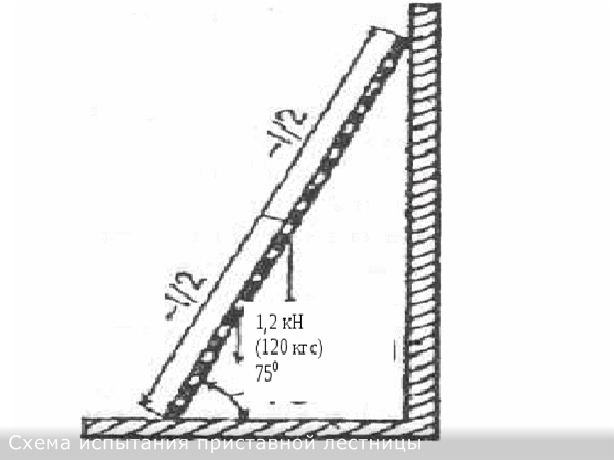

      Перед тем как начать испытание нужно установить приставную лестницу к стене или к другой поверхности так чтобы лестничная тетива и горизонт находились под углом в 750 . Трехзвенные необходимо полностью раздвинуть. Стремянку нужно установить на ровную поверхность.

II.       Статические нагрузки продолжаются примерно две три минуты.

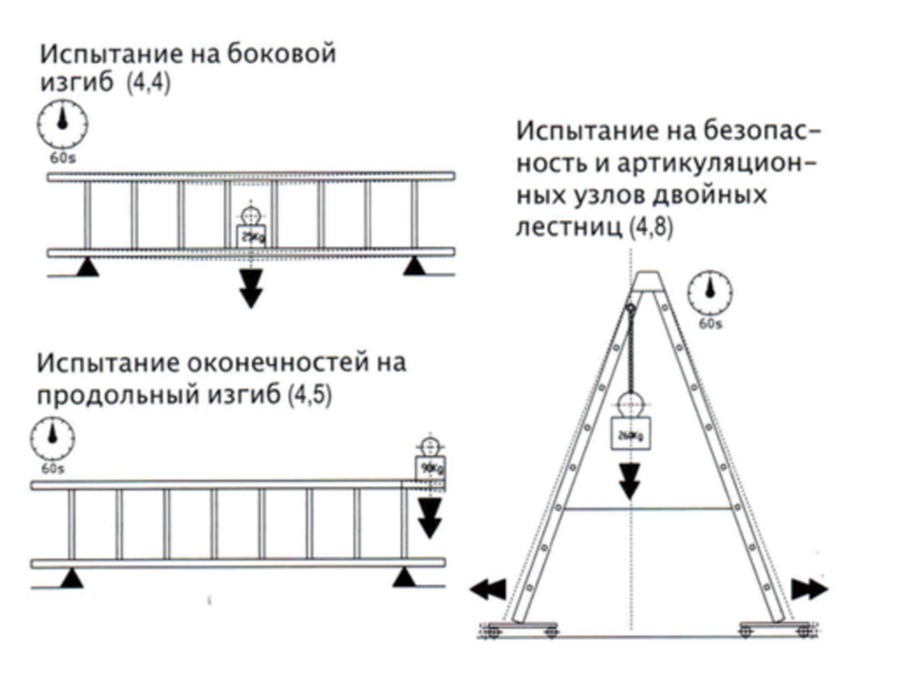

III.      По нормативным документам, испытания проводят в следующем порядке:

• Для того чтобы проверить нижнее колено у раздвижной лестницы необходимо приложить усилие в 201 кгс, но только строго на середине ступени.
• После чего нужно нагрузить оставшиеся колена возле тетивы. Но теперь делается усилие в 101 кгс.
• На середину среднего колена делается нагрузка в 201 кг – это и будет последним испытанием. Таким образом, нагружаются в одно время обе тетивы.
• Для того чтобы испытать приставную лестницу необходимо положить на середину ступени 121 кг.

Обратите внимание! Такой проверки для начала вполне достаточно. Но если при осмотре лестницы визуально видно какой-то недостаток, то нормативные документы регламентируют  проверку всех ступеней.

Нагрузки тщательно проверяются

• Для того чтобы испытать стремянку необходимо на середину ступени положить те же 121 кгс. Также можно испытать и второе колено, если оно у неё присутствует. Когда вместо ступени идёт упор его нужно испытать поперечной нагрузкой в 101 кгс, на каждую тетиву.

Когда убирается нагрузка, лестница проверяется на наличие повреждений. На ней не должно находиться деформаций или других видов повреждений.

Уровень приложенного усилия измеряется динамометром и записывается на специальном стенде. Но иногда можно просто использовать гири того же веса.

Самое важное чтобы во время проверки рядом не было людей, которые могли бы попасть под вываженую нагрузку.

Оформление заключения по нормативным документам

После проведённых проверок, результаты записываются в специальный акт, в котором указывают:

• Должности и имена членов комиссии.
• Проведённые эксперименты, которые включают полностью этапы осмотра.
• Соответствия между инвентарным номером и учётной записью.
• Отсутствие или наличие дефектов.
• Конструкции, которые прошли испытания и их инвентарный номер.
• Лестницы и стремянки, которые не прошли проверку отправляются на утилизацию или ремонт.

По нормативным документам регламентируется\ заполнение акта выполненных работ

Важно! В акте, который составляется, указываются на тетиве дата, когда нужно провести следующее испытание.

На что нужно обратить внимание при проектировке лестницы

Все проектировочные работы необходимо выполнять только квалифицированным специалистам, которые знакомы со всеми требования ГОСТа и СНиП. Обязательно проектировщик учтёт пожелание заказчика. Основными критериями в выборе формы конструкции, количестве ступеней и материале для изготовления, будут тип движения, предполагаемая максимальная нагрузка на конструкцию, возможные дизайнерские решения. Кроме того, важно предусмотреть:

• обязательно учитывается максимальное количество пространства, которое можно задействовать под лестницу, от этого будут зависеть форма конструкции и опоры для неё;
• если планируется установка лестницы в уже построенное здание, то вариантов лестниц будет не так уж и много. Оптимальным вариантом считается одновременная постройка лестницы и здания;
• конструкторским бюро обязательно рассматриваются все вопросы, связанные с безопасным передвижением по лестнице. Выбирается оптимальная высота ступеней. В редких случаях специалисты отходят от общепринятых норм. Как показывает практика, чаще всего травмы наступает на лестничных проёмах, где имеются нестандартные размеры ступеней;
• обязательно детально рассматривается вопрос конструирования поручней и перил учитывается максимальный вес, который может на них приходиться. Стандартными критериями считаются 100 килограмм. Это позволяет среднестатистическому человеку облокотиться или упереться в поручень и не проломить всю конструкцию;
• лестничный проём должен иметь зазор между потолком и лестницей в 2 метра;
• не последним фактором в проектировке лестницы является материал, из которого сделаны ступени. Если в зимнее время они будут скользить, то придётся укладывать ковролин, чтобы избежать падения.

правил безопасной работы на стремянке

Работа на лестнице стремянке предусматривает некоторые правила безопасности:

1. Перед работой проверьте все соединения и крепеж ступеней. Они не должны быть раскручены или болтаться.

2. Выбирайте оптимальный угол наклона лестницы, когда устанавливаете ее для проведения строительных работ.

3. Нельзя работать, стоя на последней ступени.

4. Обращайте внимание на отметку, которая помогает определить недопустимую высоту проведения работ.

5. Когда поднимаетесь, держитесь за поручни.

6. Не нагибайтесь на стремянке, этим Вы сможете переместить центр тяжести, и лестница упадет.

7. При подъеме и спуске внимательно смотрите под ноги и на лестницу.

8. Только один человек может работать на стремянке.

9. Не выдвигайте секции дальше ограничительной отметки.

10. Направляющие стремянки должны иметь одинаковую длину, и на первый взгляд она обязана быть соответствующей формы, которая отвечает всем стандартам.

11. Соблюдайте все меры предосторожности и техники безопасности.

12. Обращайте внимание на допустимый вес при работе на стремянке.

Окоф для бытовых и производственных стремянок

статьи:

В соответствии с ОКОФ, стремянка и любая другая лестница при ведении бухучета должны быть отнесены к категории «Машины и оборудование». К ним предъявляются строгие эксплуатационные требования, особенно в вопросе безопасности, так как использование данного устройства сопряжено с некоторой опасностью.

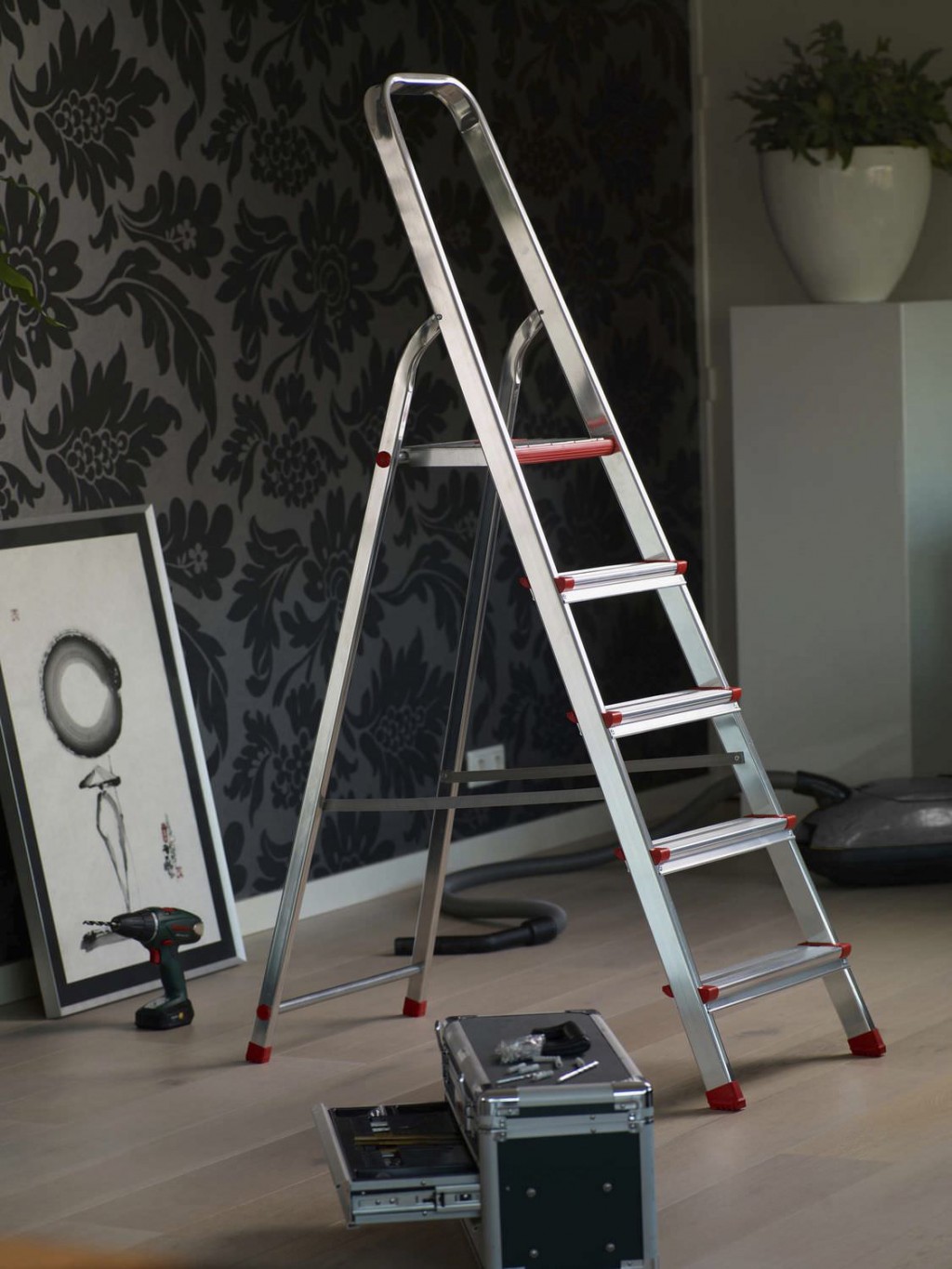

Конструкция лестниц-стремянок.

Учет стремянок

Стремянка обладает способностью удерживаться в вертикальном положении при отсутствии опорной стены. Чаще всего стремянки покупают для домашних работ на высоте, не превышающей 3 м. Для работы в саду приобретают и более высокие модели, в большинстве случаев выбирают конструкции высотой до 5 м. Складные лестницы должны гарантировать необходимую безопасность при их использовании.

Все конструкции, применяемые в производственной сфере, проходят ежегодные испытания, результаты которых фиксируют в специальном учетном журнале. В этот же документ вносится и допуск к эксплуатации, указывается и код ОКОФ.

Используется для учета амортизационная группа 16, включающая весь производственный и хозяйственный инвентарь.

По требованиям Общероссийского классификатора основных фондов, или ОКОФ, все лестничные сооружения, в том числе и стремянки, необходимо поставить на учет.

Требования ОКОФ

Требования к ступенькам стремянки.

В строительном производстве с целью проведения внутренней отделки помещений применяют чаще всего стальную или алюминиевую конструкцию, изготовленную по всем правилам классификатора.

Металлические сплавы, использованные при изготовлении изделия, должны обеспечивать надежность и устойчивость устройства без увеличения веса, который не должен превышать указанные заводом-изготовителем параметры.

В соответствии с требованиями ОКОФ, раздвижная стремянка должна удовлетворять следующим требованиям:

• в верхней части обязательно должна быть специальная площадка-фиксатор, жестко прикрепленная к стойкам;
• ступеньки должны быть достаточно широкими — от 7 до 10 см;
• требуется наличие антискользящего покрытия, с целью предупреждения скольжения допускается изготовление рифленых ступенек;
• торцы устройства должны быть защищены колпачками или специальными лапами, предупреждающими скольжение конструкции по полу;
• предусматривается поперечный упор, предотвращающий самопроизвольное складывание раздвижной лестницы;
• стремянка должна выдерживать нагрузку, заявленную изготовителем в документации для обеспечения безопасности во время проведения тех или иных работ;

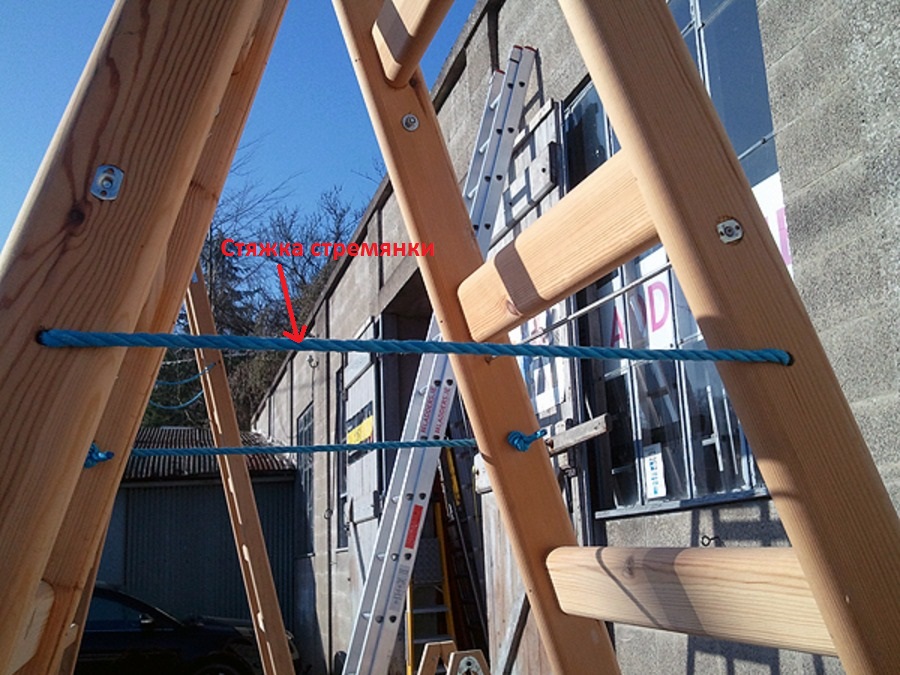

• устойчивость конструкции придает фиксатор, изготовленный в виде крючка или металлической цепочки.
• для обеспечения безопасности работ на площадке могут быть установлены перила, однако это способствует утяжелению изделия.

Требования к стремянкам при электротехнических работах.

Достаточно редко используют деревянную конструкцию для работы на высоте. В этом случае классификатор предъявляет дополнительные требования к устройству, нарушения которых легко выявляются при визуальном осмотре изделия:

• для изготовления лестницы должен быть использован прямослойный материал;
• ступеньки следует производить из твердых пород дерева;
• на торцах требуется установить специальные колпачки, предотвращающие скольжение;
• эксплуатация деревянной стремянки должна сопровождаться предварительным осмотром вертикальных опор на наличие различных дефектов, снижающих безопасность конструкции.

Применение деревянных лестниц ограничено по причине допустимой максимальной нагрузки до 100 кг.

В ходе испытаний проверке на прочность подвергаются все соединяющие элементы и крепления лестницы. Результаты этих испытаний и найденные недостатки фиксируют в учетном журнале. Так как лестничные конструкции не подвергаются обязательной сертификации, то безопасность их использования с самого начала зависит от добросовестности изготовителя.

Каждое предприятие, которое соблюдает правила техники безопасности, вырабатывает свои формы оценивания безопасности конструкций в зависимости от особенностей выполняемых работ.

Виды стремянок для бытового и производственного использования

Выделяют следующие разновидности лестничных устройств:

Требования к испытаниям лестничных конструкций.

1. Классические, которые в раскрытом виде, подготовленном к работе, похожи на букву «Л». Ступени у таких лестниц могут быть обустроены как с одной стороны, так и с обеих. Причем двусторонние стремянки популярны при работе на складе, так как они позволяют работать без перемещения устройства.

   В промышленности отдают предпочтение алюминиевым конструкциям, способным выдерживать большие нагрузки. Для работы в саду или дома применяют деревянный аналог, изготовленный собственными усилиями.

2. Универсальные конструкции можно использовать в качестве стремянки или как приставные.

   Зачастую устройство имеет 2-3 секции, на каждой из которых предусмотрено от 6 до 8 ступеней. Возможно 2 варианта изготовления таких конструкций: раскладная стремянка, секции которой собираются как конструктор, и телескопическая — с выдвижными секциями, которые фиксируются в рабочем положении либо автоматическими фиксаторами, специально предусмотренными крючками.

   Использование телескопической лестницы рекомендовано в случаях, когда производятся работы на меняющейся высоте.

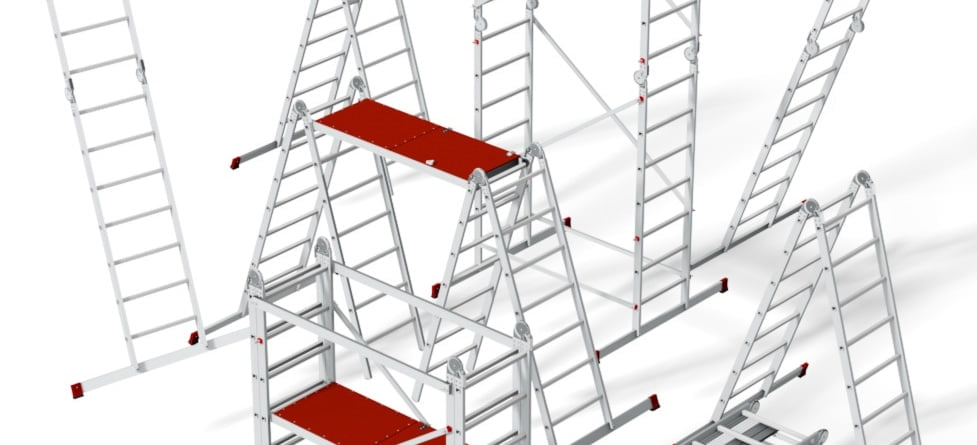

3. Трансформеры очень громоздки, но невероятно удобны при использовании для ремонтных работ. Их можно использовать в трех вариантах: как рабочую площадку, приставное устройство или стремянку.

   Такой вид лестниц популярен не только в городских апартаментах, но и на даче.

4. Стремянка для колодцев — это популярная разновидность строительного инвентаря, изготовленного в соответствии с ОКОФ. Лестница колодезная предназначена для обеспечения безопасности спуска в смотровые колодцы, канализационные и водные трубы.

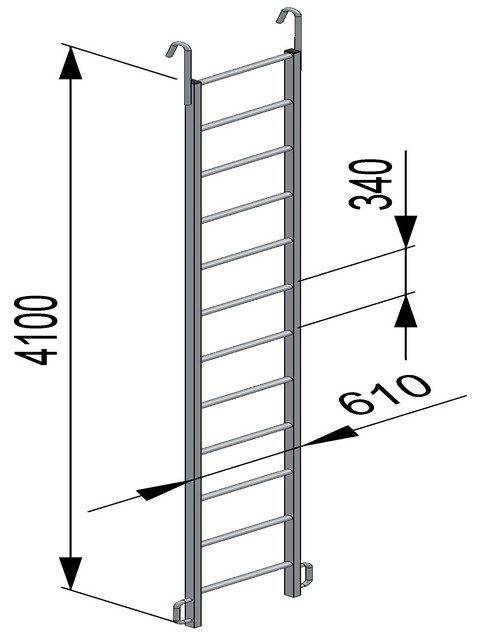

   Изготавливают ее из уголков 50х5 мм и гладкой арматуры 22 мм. Приобрести можно ее в строительных магазинах.

В данном видео рассматриваются отличия между бытовыми и профессиональными стремянками.

Все разновидности являются складными. В сложенном виде они занимают меньше места и не представляют особых проблем в хранении.

Как выбрать стремянку

Для этого необходимо четко понимать свои нужды. Определить следующие параметры: на какой высоте необходимо производить работы и как часто необходимо будет использовать. Определив эти значения вы значительно сузите диапазон стремянок подходящих вам.

Для удобства желательно, чтобы бытовая стремянка соответствовала указанным ниже характеристикам:

• Ширина ступени более 12 см.
• Подъём ступени — не больше 20 см.
• Ширина рамки — не меньше 35 см на площадке и 50 см на опорах.
• Практичное и Удобное складывание.
• Небольшой размер и вес (Данные параметры характерны алюминиевым стремянкам или другим легким металлическим сплавам). Ведь большую часть времени стремянка будет находиться в режиме “ожидания”.

Нежелательно наличие у стремянки следующих признаков некачественного образца:

• Крепления на клепках.
• Прогиб профиля стойки и ступени при подъеме.
• Опоры стойки изготовлены из жёсткого пластика.
• Хлипкость соединений и деталей и соединений.

Чтобы стремянка была безопасна и удобна лучше приобрести заводской инструмент, чем городить самостоятельно. Ведь собранная стремянка своими руками будет уступать в безопасности магазинному экземпляру.

Но все же если Вы решили сделать стремянку самостоятельно, то без особых усилий в интернет Вы найдете много вариантов как сделать стремянку самостоятельно.

Приставная лестница, изготовленная самостоятельно из дерева: обработка и покраска

Сделав приставную лестницу из натуральной древесины, обязательно нужно провести тщательную обработку и покраску готового изделия.

Обработка лестницы проводится в обязательном порядке, так как это позволяет:

• Защитить древесину от гниения;
• Повысить надежность;
• Увеличить период службы.

Согласно правилам безопасности применение масляных красок для окрашивания приставных лестниц категорически запрещено. Применение масляной краски для окрашивания лестницы делает ее ступеньки достаточно скользкими, что опасно, особенно при выполнении работ на высоте. Вместо масляной краски лучше всего использовать олифу. Ее необходимо нанести на всю поверхность древесины, желательно в несколько слоев, а затем, после полного высыхания покрыть изделие бесцветным лаком. Сцепление можно значительно повысить, если нанести на поверхность ступенек грунтовку, которая бывает нескольких видов.

Предварительная обработка и покраска древесины позволит избежать набухания и коробления, возникающие в результате попадания атмосферных осадков. Чтобы в процессе проведения обработки краска не забивала шлицы саморезов их лучше всего выкрутить, а после завершения всех процедур, вкрутить обратно. Краска очень простая в нанесении и для этого можно использовать кисточку или валик.

Гарантия

Лестницы и стремянки в России не подлежат обязательной сертификации. Некоторые производители дают гарантию на продукцию, подразумевающую ремонт дефектных деталей или полную замену изделия.

Стандартный гарантийный срок составляет 12 месяцев. Обычно его отсчет идет со дня покупки. Каждый производитель перечисляет свои условия выполнения гарантийных обязательств.

Большинство ограничивается двумя пунктами:

1. заводской брак;
2. низкое качество материала.

На неисправности, возникшие в ходе самостоятельной неправильной эксплуатации или сборки, обязательства не распространяются.

Работа с чертежом

Табурет складной можно изготовить самостоятельно либо приобрести готовое изделие. Покупка не всегда финансово доступна, поэтому мастера, имеющие опыт столярных работ, предпочитают создавать практичные конструкции своими руками. Процедура облегчается благодаря большому количеству готовых схем с подробным описанием процесса изготовления.

Чертеж стула будет зависеть от разновидности конструкции и используемых материалов. Необходимо уточнить назначение изделия. Исходя из этого, для работы подготавливаются деревянные, древесно-стружечные или металлические заготовки, а также подходящие инструменты.

Для самостоятельного изготовления мебели потребуются чертежи с размерами в объеме общих видов, узлов, разрезов. В схемах используются специальные обозначения, которые необходимо правильно читать. Линии на чертеже расшифровываются следующим образом:

1. Сплошные толстые — контурные линии, изображающие предмет мебели.
2. Сплошные тонкие — используются для обозначения параметров.
3. Выносные тонкие — уточняют номера деталей.
4. Пунктирные — служат для демонстрации элементов, которые не видны в определенном ракурсе.
5. Штрихпунктирные — представляют собой осевые линии, показывающие середину мебели.
6. Пересечения 2–3 осевых линий — отражают центры круглых деталей.

В мебельных чертежах все размеры указываются в миллиметрах, ставятся в натуральную величину, независимо от масштаба схемы. Параметры каждого элемента отражаются с учетом длины шипов. Заглавными русскими буквами обозначаются стрелки разрезов, римскими цифрами — узлы.

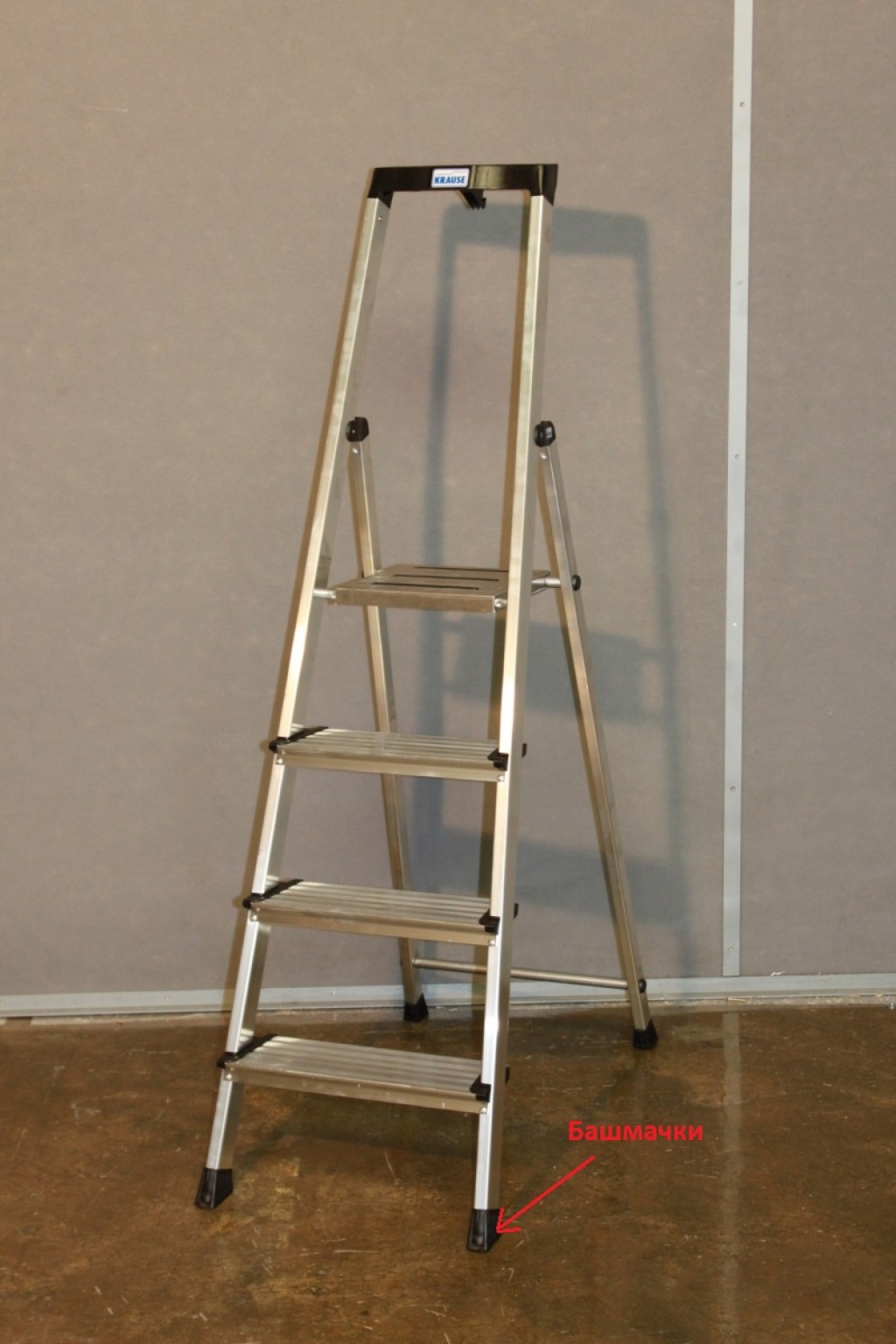

На чертежах стульев-стремянок подробно прорисовывается каждый элемент. Выполняется деталировка — вычерчивание конструктивных деталей, определение их размеров. Это творческий процесс, а не простое копирование изображений. По готовым схемам можно сделать все панели и царги на заказ.
