3 причины сделать свайно-винтовой фундамент: их реально только три

Особенности свайных фундаментов

Основание такого типа состоит из определенного количества винтовых опор, которые вкручиваются в грунт механическим или автоматизированным методом. Сама свая представляет собой металлическую трубу, имеющую наконечник и одну или несколько лопастей. Есть также изделия, на которых лопасть отсутствует.

Винтовой фундамент отличается от других типов оснований своими особенностями. Для него не требуется устройства траншей или котлована, так как «винты» вкручивают точечно прямо в имеющийся грунт. Готовая конструкция из винтовых свай остается на виду или закрывается стройматериалом. В последнем случае пространство под домом переоборудуют для хозяйственных нужд.

Свайный фундамент: плюсы и минусы … Свайный фундамент для частного дома … Заливные сваи для фундамента своими руками Сваи — строительные элементы для …

Свайные конструкции в фундаменте — опоры и ростверки

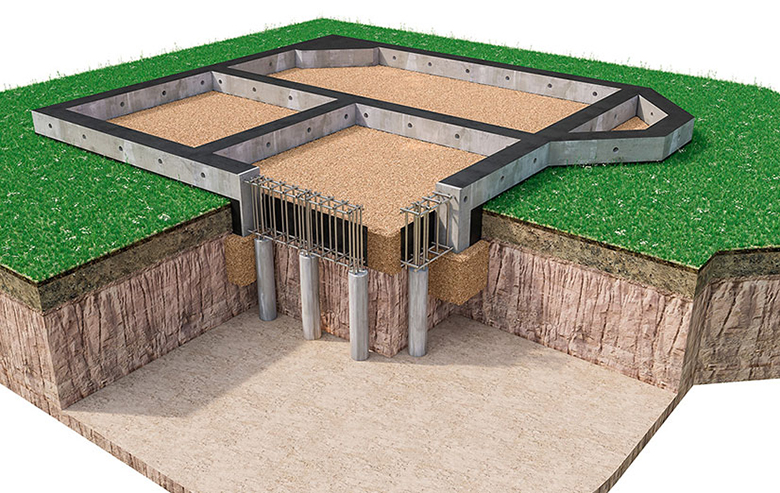

Конструкция свайного фундамента состоит из пакета вертикальных опор (свай), соединенных с горизонтальной площадкой (ростверком).

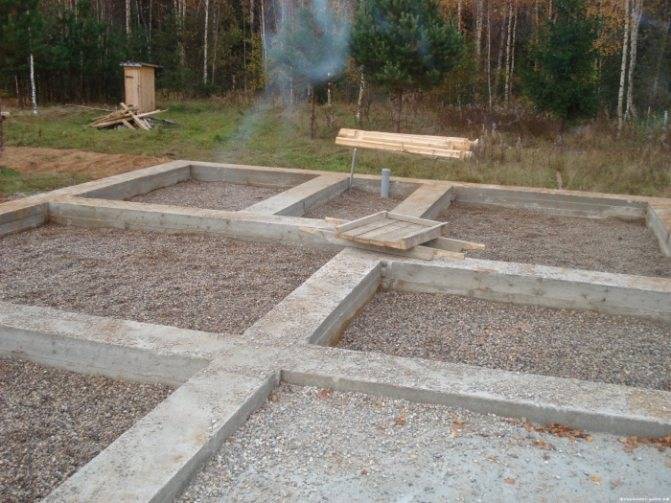

По типу ростверка свайные фундаменты разделяются на две разновидности конструкций, а именно:

• На основания с монолитным ростверком — плитой, залитой в опалубку или набранной из ЖБИ.
• На основания с пустотелым ростверком — каркасом, набранным из деревянных, металлических или бетонных балок.

Монолитный ростверк позволяет отказаться от обустройства напольного покрытия. Зато  балочная конструкция собирается в три-четыре раза быстрее.

По типу свай фундаменты разделяются на пять разновидностей конструкции, а именно:

Выбор конкретного типа свай зависит от исходных характеристик строительной площадки. Причем любой из вариантов свай можно использовать и в висячих конструкциях, опирающихся на сжимающий опору грунт, и в стоечных конструкциях, базирующихся на скальные горизонты.

Фундаменты на сваях: достоинства и недостатки типовых вариантов

В общий список достоинств, характерных для каждого типа конструкции свайного фундамента можно внести следующие пункты:

• Универсальность конструкции – свайные основания можно обустроить на любом грунте (от зыбучих песков до скальной основы), с любым рельефом строительной площадки (допускаются уклоны в 15-20 градусов и более), с любыми геологическими характеристиками (от вечной мерзлоты до разжиженного илистого грунта).
• Стойкость и прочность конструкции – одна опора свайного основания может выдержать от 5 до 20 тонн нагрузки. Конкретное значение несущей способности сваи рассчитывается исходя из плотности грунта в зоне подошвы фундамента.
• Скорость строительства – простейший свайный фундамент можно выстроить за несколько дней, а более сложные конструкции собираются на порядок быстрее аналогов ленточного или плитного типа.
• Стоимость строительства – свайные фундаменты дешевле практически любого варианта конструкции оснований. И даже монолитный ростверк на свайных опорах обойдется дешевле, чем полноценное плитное основание.

А в случае строительства на сложном рельефе плита фундамента на сваях, с точки зрения экономичности конструкции, является не просто оптимальным, а единственно возможным вариантом основания.

• Простота конструкции – свайное основание может построить даже неофит строительного дела. А варианты на забивных и винтовых сваях относятся к наиболее простым решениям проблемы обустройства фундамента.

Недостатки свайных фундаментов практически незаметны.

И в перечень отрицательных качеств свайных конструкций можно внести лишь следующие пункты:

• Необходимость жесткого контроля качества свай. Особенно фабричных изделий, выполненных из металла, железобетона или древесины. Даже одно изделие с незначительным (на первый взгляд) браком, понижает эксплуатационные характеристики всего строения.
• Потребность в строительстве отдельного ростверка – фактически фундамента на фундаменте. Причем такое строительство продлится намного дольше самого монтажа свай. А правильную перевязку балок крупногабаритного ростверка выполнит далеко не всякий строитель.
• Необходимость в точных расчетах характеристик фундамента, которые, впрочем, практикуют лишь при строительстве сложных оснований, обустраиваемых на склонах или на очень слабых грунтах.

В итоге, большинство недостатков свайных оснований связаны с процессом строительства крупногабаритных фундаментов, эксплуатируемых в сложных условиях. Типовой проект основания под гараж или малогабаритный дом, или небольшую баню не вызывает особых затруднений даже у неопытных строителей.

Начистоту

Качественные винтовые сваи купить можно только в проверенных магазинах, так как современные производители имеют привычку экономить на материалах. Чтобы такие опоры прослужили длительный период, необходимо выбирать изделия с хорошей антикоррозионной защитой. Одним из самых надежных способов защиты метала от разрушения является оцинковка или двойная защита (оцинковка + покрытие специальным противокоррозионным раствором).

Винты очень узко применимы. Подойдут только для небольших и легких сооружений – таких как деревянные дома, беседки, заборы, гаражи, бани и садовые домики. При значительных нагрузках сваи могут дать усадку. Ввиду того, что они не связаны между собой, степень проседания у каждой будет разная. Это грозит трещинами и разрывами для тяжелых кирпичных или блочных строений.

Интересно! Несмотря на сегодняшнюю узкую специализацию, винтовые конструкции в военное время успешно использовали для быстрого сооружения мостов, по которым производилась транспортировка тяжелой военной техники.

При сооружении на почве твердого типа использовать винты тоже не выйдет: вы просто не сможете закрутить их на нужную глубину. И еще один момент: использовать эту разновидность стержней как стены для подвального помещения не представляется возможным. Поэтому подвал придется оборудовать отдельно.

Плюсы и минусы свайного основания

У любой конструкции – свайные фундаменты не исключение – имеются как свои плюсы, так и минусы.

Плюсы

Плюсы свайных оснований из ж/б свай для применения в частном строительстве:

1. Устойчивость ко всем видам нагрузок.
2. Имеющаяся химическая инертность бетонной смеси очень важна при обустройстве оснований в тех грунтах, которые химически активны.
3. Долговечность.
4. Высокий запас прочности. Это дает возможность достройки второго этажа (по необходимости).

Минусы

Имеющиеся недостатки:

• Необходимость применения спецтехники.
• Если в монтаже применяются копры, то велика вероятность разрушения ветхих построек из-за сильных колебаний грунта.
• Если используется спецтехника, то на тесной стройплощадке может не хватить места для маневрирования первой.

Учитывая все плюсы и минусы, все же железобетонные сваи – лучшее и самое надежное решение для постройки загородного дома. Поскольку именно такой фундамент самый прочный и долговечный.

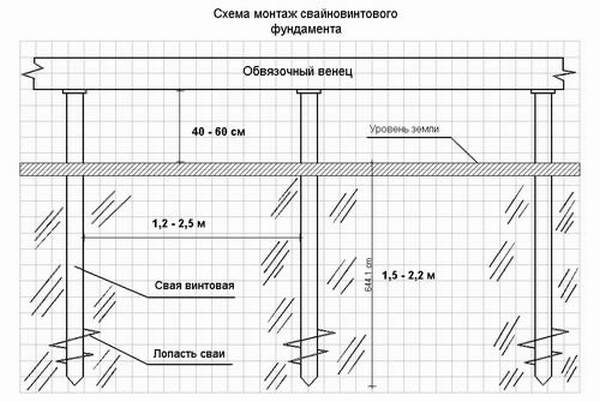

Установка свайных фундаментов

↑

Технология установки свайных фундаментов достаточно проста, но мы не станем подробно описывать ее тут, поскольку об этом подробно рассказывается в других материалах цикла – «Свайно-винтовой фундамент», «Свайно-ленточный фундамент» и «Свайно-ростверковый фундамент». Вкратце технология монтажа свайно-винтового фундамента выглядит следующим образом:

1. Грунт на застраиваемом участке по возможности выравнивается.
2. При помощи кольев и шнуров выполняется разметка. Во всех точках ввинчивания свай устанавливаются небольшие колышки.
3. Установку свай начинают с угловой сваи, которая располагается в самой высокой точке участка.
4. Сваи закручиваются вручную или машиной с постоянным контролем вертикальности.
5. После ввинчивания необходимо проверить, чтобы верхние части всех свай находились в одной горизонтальной плоскости.
6. На верхнюю часть свай монтируются оголовки. Оголовки приваривают и покрывают сверху мастикой, после чего укладывают на них два листа рубероида.
7. Сваи соединяют отрезками уголка 50х50 как показано на рисунке. Уголок приваривают не горизонтально, а под углом.

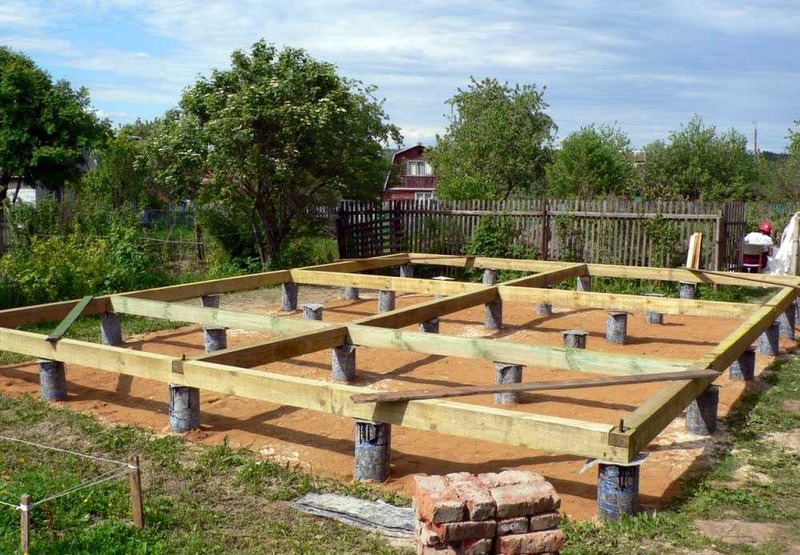

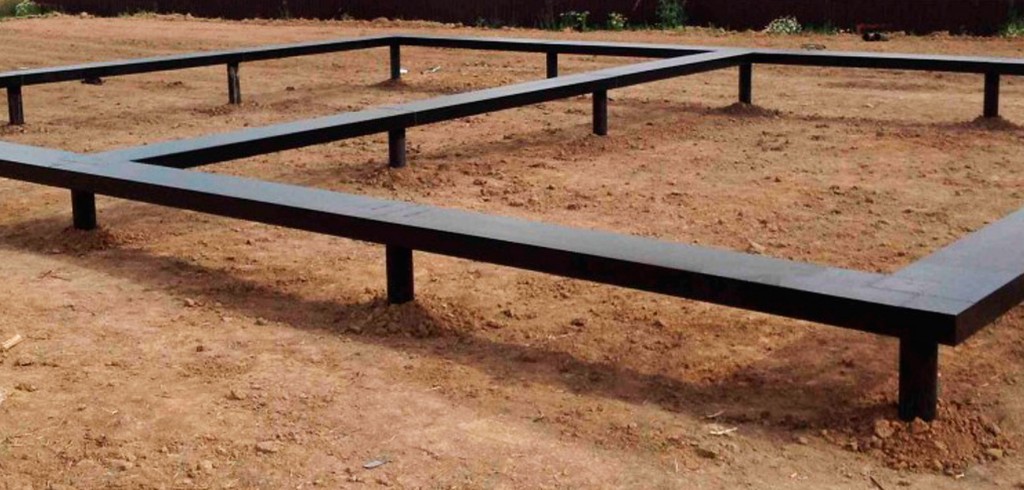

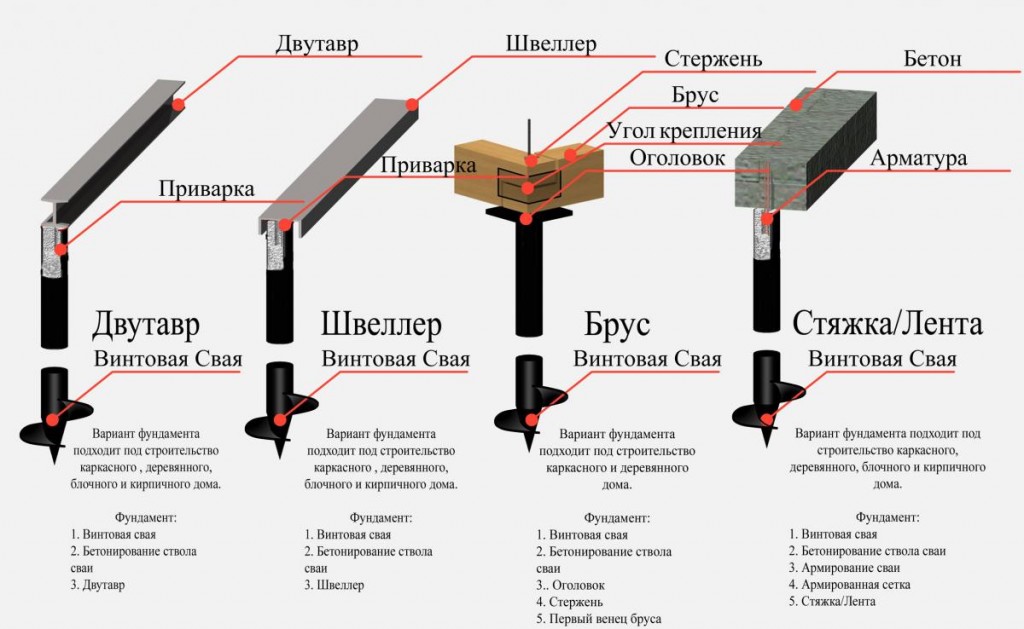

8. На сваи монтируют обвязку-ростверк из бруса, однотавровой илидвутавровой балки. Обвязка крепится к оголовкам болтами.

Вот, в сущности, и все что мы хотели рассказать о свайных фундаментах.

Ворота на сваях

Ворота на винтовых сваях потребуют некоторой дополнительной работы. Дело в том, что их створки воротные столбы или вовсе не нагружают, или нагружают гораздо слабее, чем полотно. Без дополнительного упора в грунт верха воротных столбов скоро разъедутся в стороны. Кстати, это же, только в меньшей степени, относится и к угловым столбам.

Справиться с проблемой несложно: вокруг столба, в стороны на 0,25-0,5 м копаем котлованчик глубиной на полтора-два штыка лопаты и по песчаной подушке в 10-15 см заливаем его бетоном. Бетонная чушка примет на себя горизонтальную часть раскачивающих столб нагрузок, а винт в глубине – вертикальную. Трубы на столбы нужны увеличенного диаметра, от 120 мм. Но учтите, это не полноценное бетонирование, нагружать чушку по вертикали нельзя!

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

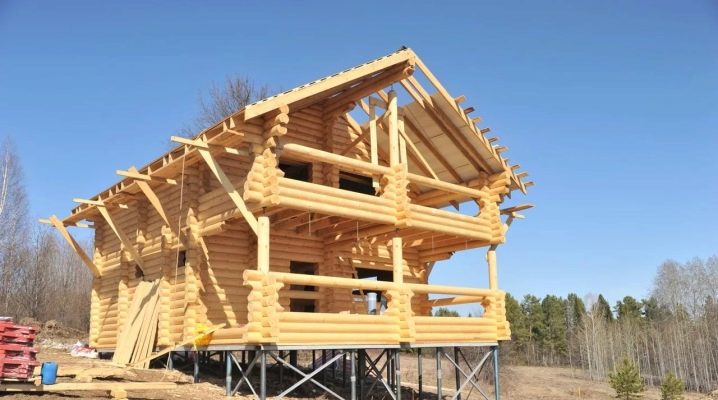

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

Свайные фундаменты, их виды и применение

В современном строительстве используют различные типы фундаментов, которые выбирают в зависимости от конструкции и этажности здания, от особенностей грунта, на котором оно будет возведено. Часто необходимо применение свайных фундаментов, особенно для многоэтажных зданий различного назначения. Основная функция фундамента – передача нагрузки от сооружения на плотный грунт. Но если грунт такого типа залегает на значительной глубине, а в верхней слое расположены слабые грунты, для передачи нагрузки применяются сваи.

Основное назначение сваи состоит в равномерном распределении веса сооружения и здания через ее стержень на глубоко лежащие твердые и устойчивые слои грунта. Другими словами, если под строящимся зданием на достаточно большой глубине располагаются подвижные и неустойчивые грунты, то необходимо применение свай. Их углубляют до тех пор пока не найдут подходящий плотный и устойчивый слой, способный выдержать серьезные нагрузки.

Основные определения

Свая – это отдельно взятый элемент свайного фундамента, представляющий собой стержень с заостренный с одной стороны концом, которым он вбивается либо ввинчивается вземлю, пока не достигнет твердого слоя. Бывают, правда, такназываемые набивные сваи, которые заливаются в грунт непосредственно на свай может быть вертикальным или наклонным.

Ростверк – несущая конструкция, которая предназначена для равномерного распределения на сваи нагрузки от сооружения. Эта конструкция создается из балок и плит, для того чтобы наземная часть здания опиралась на нее.

Свайный фундамент – некоторое количество свай, которые сверху объединяется ростверком. Свайные фундаменты различаются по способу погружения в грунт, расположению свай, по конструкции и расположению ростверков.

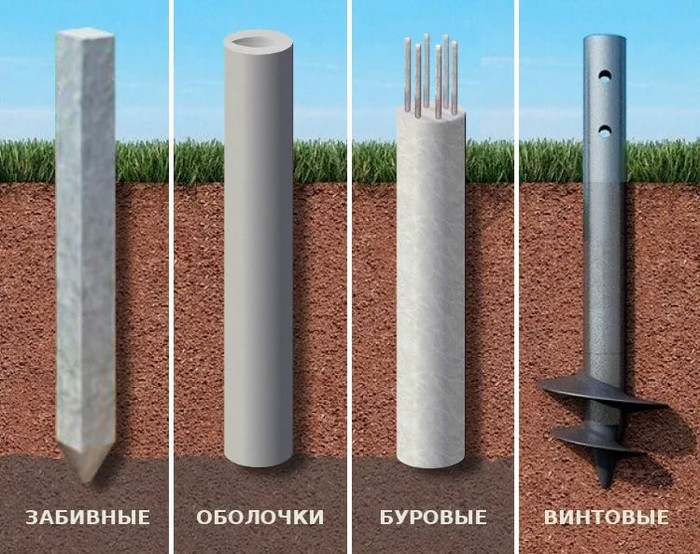

Погружение свай

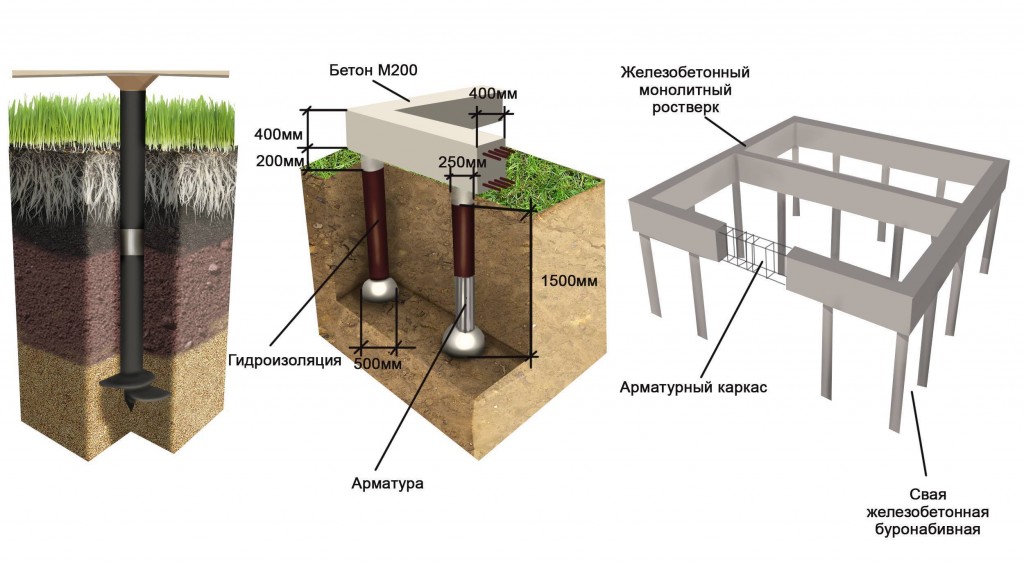

Основной классификацией свай является способ их погружения в грунт. По этому критерию они подразделяются на:

• забивные сваи;
• буронабивные;
• буроинъекционные;
• винтовые.

Сваи погружаются в грунт различными способами. Забивной фундамент может быть использован на всех грунтах, кроме скального. Винтовые сваи можно погружать в любой грунт. Буронабивные фундаменты используются в малоэтажном строительстве. Эта конструкция обустраивается на месте строительства дома. Она предусматривает бурение скважин под сваи, установку в них арматуры и заливку скважин бетоном.

Расположение свай в конструкции фундамента

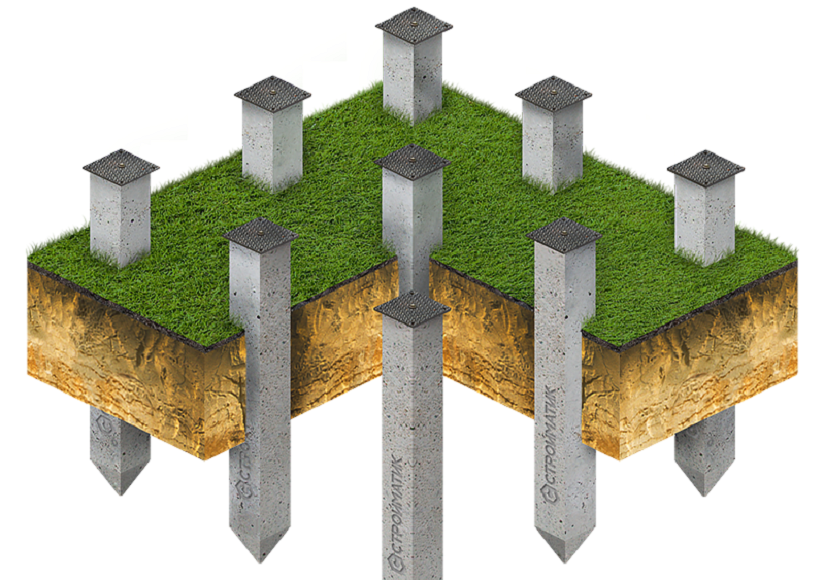

По расположению свай различают одиночные сваи, свайные кусты, свайные ленты и сплошные поля из свай. На одиночных сваях может быть установлено только достаточно легкое сооружение, когда несущей способности одной сваи будет достаточно для передачи веса сооружения на грунт. На одиночных сваях могут устанавливаться теплицы, склады и другие одноэтажные постройки.

Свайным кустом называется группа свай, которая устанавливается под опорой здания, передающей значительную вертикальную нагрузку.

Ленточные свайные фундаменты располагаются под стенами и другими протяженными конструктивными элементами. Они могут идти в один или несколько рядов.

Сплошные свайные поля необходимы для строительства очень тяжелых многоэтажных зданий, а также сооружений башенного типа.

Виды ростверков

Конструкции ростверков существуют монолитные, сборные, а также сборно-монолитные. Выбирают конструкцию по типу здания и соотношения вертикальных и горизонтальных нагрузок. При сильных горизонтальных нагрузках используют монолитные ростверки, прочно соединенные с головами свай. Если же горизонтальные нагрузки мало выражены или вообще отсутствуют, используют сборные ростверки, которые могут быть менее жестко соединены со сваями.

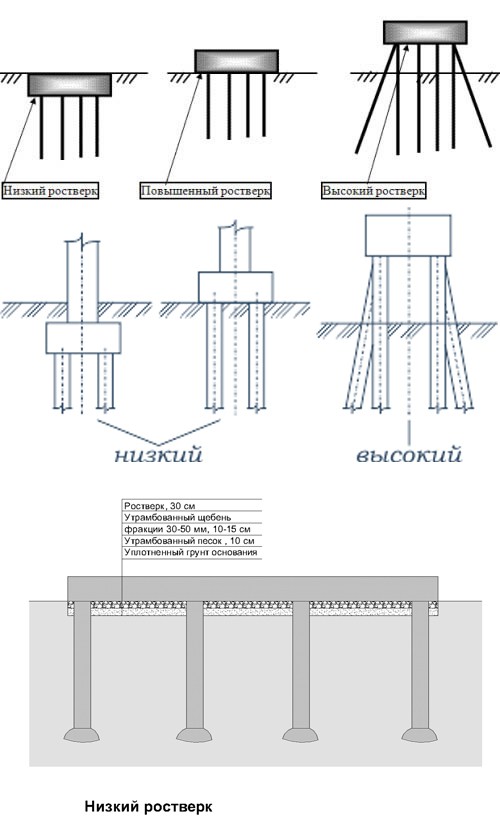

Расположение ростверков

По расположению ростверков фундаменты делятся на конструкции с низким, высоким и промежуточным ростверком. Низкий ростверк фундамента называется заглубленным и располагается ниже поверхности земли. Промежуточные ростверки располагаются непосредственно на поверхности грунта. Высокий ростверк обустраивают выше поверхности грунта, иногда на значительном расстоянии.

Низкие и промежуточные ростверки позволяют распределять нагрузку не только на сваи, но и равномерно на всю площадь грунта под сооружением. Высокие ростверки используются в мостовых конструкциях, когда поверхность грунта погружена под воду.

Свайные фундаменты отличаются повышенной несущей способностью по сравнению с другими их видами. При их строительстве трудоемкость земляных работ сравнительно невелика. Поэтому выбрать такой фундамент для строительства многоэтажного сооружения наиболее целесообразно.

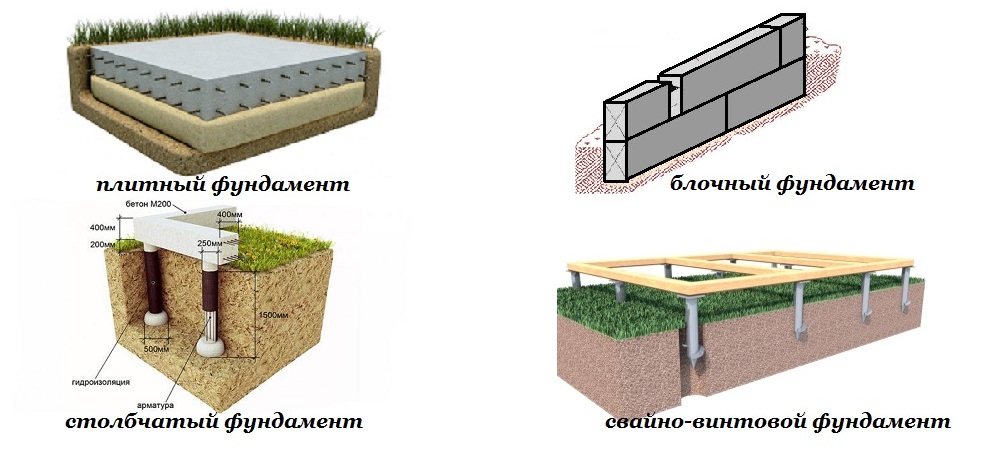

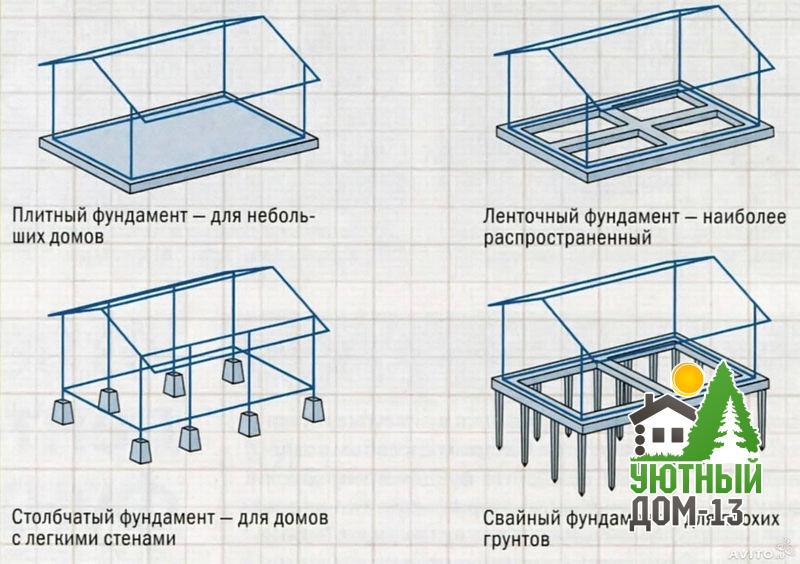

Какой фундамент выбрать?

Деревянные конструкции хоть и имеют относительно небольшой вес, в сравнении с другими видами строений, также нуждаются в добротном фундаменте. Годятся ленточный, столбчатый, блочный и свайный виды фундаментов.

Блочный

Подходит под бань и летних домиков небольшого размера. Состоит из готовых блоков ФБС, устанавливаемых по периметру. Такой фундамент менее затратный, с его возведением вполне можно справиться самостоятельно.

СтолбчатыйЛенточный

Подходит для домов с подвалами и цокольными этажами. Для деревянных конструкций до 2-х этажей применяют мелкозаглубленный фундамент (700 мм). Ленточный фундамент можно возводить на пучинистых грунтах. Ленточный фундамент представляет собой замкнутый контур (ленту) из железобетона, укладываемый под всеми несущими стенами здания. Распределяет вес строения по всему периметру, не допуская проседаний и перекосов.

Свайный

Для конструкций от 14 до 30 м2 можно делать блочный фундамент. Это намного быстрее и проще, чем ленточный. Его можно сделать буквально за несколько часов, после чего сразу можно приступать к постройке самой конструкции. Для сравнения: ленточный фундамент должен неделю постоять, прежде чем на нем можно будет возводить дом или баню. Кроме того, блочный фундамент дешевле ленточного в 2-3 раза. Однако под большие конструкции (больше 30м2) он не годится.

Отделка цоколя

Учитывая разнонаправленное использование винтовых свай, закрывать цокольное пространство можно различными способами.

Устройство фальш-цоколя

Для этого используются листы плоского шифера, крепящиеся на предварительно подготовленный деревянный каркас или же болтами к самим сваям. Выглядит такой цоколь не очень презентабельно, но для скрытия технологического пространства у сарая, этого будет вполне достаточно.

Декоративная отделка

А вот для отделки цоколя в жилом доме, такой подход неприемлем. Фундамент постройки должен выглядеть красиво, и использовать здесь можно, различные типы плиток из натурального или искусственного камня.

Основой для отделки могут служить OSB-плиты. Они обладают хорошей вяжущей способностью, благодаря использованию в их производстве различных полимерных смол. Кроме этого, они отличаются хорошей прочностью, невосприимчивы к влаге и не требуют предварительного грунтования. Плитку можно клеить даже на неподготовленную поверхность.

Неплохим вариантом для декорирования цоколя свайного фундамента, является отделка облицовочными панелями или кирпичом. При использовании последнего, достаточно будет сделать кладку в половину кирпича.

Важным моментом при отделке цоколя свайных фундаментов, является соблюдение технологического зазора, рассчитанного на компенсацию высоты фундамента вследствие естественной усадки здания.

Классификация свай и свайных фундаментов

Сваи классифицируются по двум основным признакам: по характеру передачи нагрузки на грунт и по условиям изготовления свай.

По характеру передачи нагрузки на грунт сваи подразделяются на сваи-стойки и висячие сваи.

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые скальные или малосжимаемые грунты. Свая-стойка практи­чески всю нагрузку на грунт передает через нижний конец, так как при малых вертикальных перемещениях сваи не возникают условия для проявления сил трения на ее боковой поверхности (рис. 11.2, а).

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольного усилия N висячая свая получа­ет вертикальные перемещения, достаточные для возникновения сил трения между сваей и грунтом. В результате нагрузка на основание передается как боковой поверхностью сваи, так и ее нижним концом (рис. 11.2, б).

По условиям изготовления сваи делятся на две группы: сваи, изготовляемые заранее на заводе или полигоне (предварительно изготовленные) и затем погружаемые в грунт, и сваи, изготовля­емые на месте, в грунте.

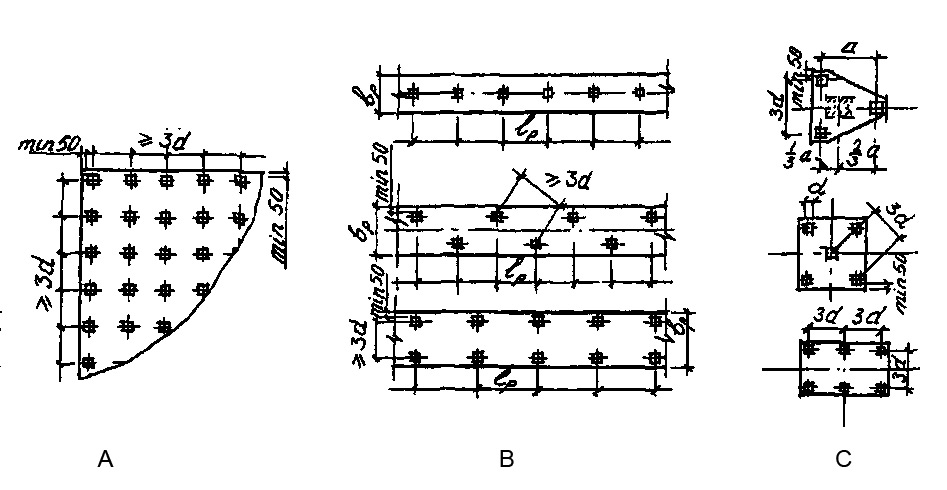

В зависимости от расположения свай в плане различают следу­ющие виды свайных фундаментов: одиночные сваи, свайные кусты, ленточные свайные фундаменты и сплошные свайные поля (рис. 11.3).

Одиночные сваиприменяют под отдельно стоящие опоры, когда несущей способности одной сваи достаточно для восприятия пере­даваемой на основание нагрузки.

Свайным кустом принято называть фундамент, состоящий из группы свай. Свайные кусты устраивают под колонны сооружений и опоры, передающие значительные вертикальные нагрузки.

Если сваи в фундаменте расположены в один или несколько рядов, то такой фундамент называют ленточным свайным фун­даментом. Ленточные свайные фундаменты устраивают под стены зданий и другие протяженные конструкции.

Рисунок 11.4 – Сечения железобетонных свай:

а — квадратной; б — квадратной с круглой полостью; в — круглой пус­тотелой; г — прямоугольной; д — тавровой; е — двутавровой

Если фундамент состоит из свай, расположенных в определен­ном порядке под всем сооружением, его называют сплошным свайным полем. Сплошные свайные поля устраивают под тяже­лые сооружения башенного типа, имеющие ограниченные размеры в плане.

Вопрос 3

Конструкции предварительно изготовленных свай. Сваи, погружа­емые в грунт в готовом виде, в зависимости от материала, из которого они изготовляются, подразделяются на железобетонные, деревянные, стальные и комбинированные.

Железобетонные сваи, получившие наибольшее распростра­нение в практике строительства, подразделяют:

Совет

по форме поперечного сечения — на квадратные, квадратные с круглой полостью, полые круглого сечения, прямоугольные, тав­ровые и двутавровые (рис. 11.4);

по форме продольного сечения — на призматические, цилинд­рические, с наклонными боковыми гранями (пирамидальные, трапе­цеидальные, ромбовидные), сваи с уширенной пятой (рис. 11.5);

по способу армирования — на сваи с ненапрягаемой и пред­варительно напряженной продольной арматурой, с поперечным армированием и без него;

по конструктивным особенностям — на сваи цельные и состав­ные.

Способы погружения предварительно изготовлен­ных свай в грунт. Применяют сле­дующие способы погруже­ния предварительно изгото­вленных свай в грунт: за­бивка, вибропогружение, вдавливание и ввинчивание.

Забивка свай в грунт осуществляется сваебойны­ми молотами.

Вибропогружение свай наиболее эффективно при насыщен­ных водой песках. В этом случае вертикальные колебания, создава­емые вибратором, передаются через сваю грунту, который раз­жижается, что приводит к резкому уменьшению сил трения на боковой поверхности сваи и она легко погружается в грунт.

Вдавливание свай осуществляется с помощью мощных гид­родомкратов и применяется тогда, когда нельзя использовать за­бивку или вибропогружение (устройство свайных фундаментов вблизи существующих сооружений или в грунтах, уплотняющихся под действием колебаний).

Ввинчивание свай, снабженных на конце винтовыми лопастя­ми (винтовые сваи), осуществляется особыми механизмами, назы­ваемыми кабестанами.

Вопрос 4

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

• болгарка для нарезки металлических прутьев;
• сварочный аппарат для монтажа армированного каркаса;
• вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
• буровая машина;
• бетономешалка;
• лопаты;
• готовый бетон или его составляющие: песок, цемент, щебень;
• металлические прутья рифленые и гладкие;
• рубероид;
• проволока.

Пошаговая инструкция по армированию свай своими руками:

1. Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
2. Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
3. Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
4. Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
5. Обрабатывают составами против коррозии.
6. Опускают армированный каркас в подготовленное отверстие.
7. Заливают бетонным раствором, уплотняют его вибрационной установкой.

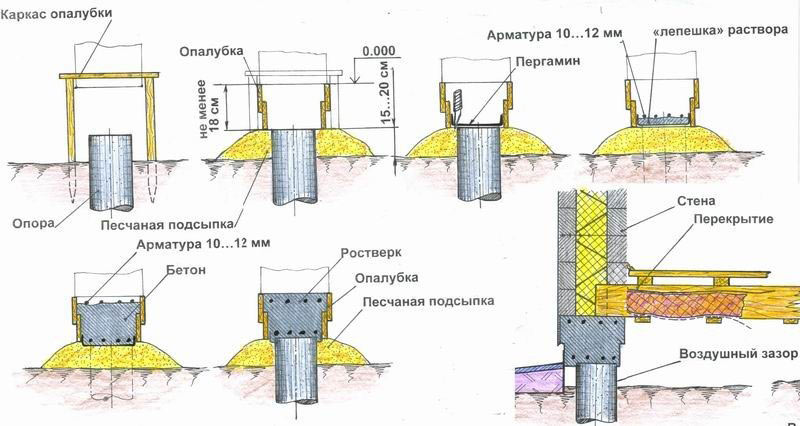

Соединение арматуры для свай с каркасом ростверка. После монтажа свай и набора ими достаточной прочности приступают к монтажу ростверка. Монтируют опалубку из досок, которая должна быть выставлена строго по уровню.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разгрузка сваебойной машины

Разгрузка

Транспортировка столбов

Забивка

Сваи забиваются специальной машиной

Все сваи должны быть на одном уровне

Установка пластин под обвязку

Готово!

про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

Особенности установки жб свай под фундамент

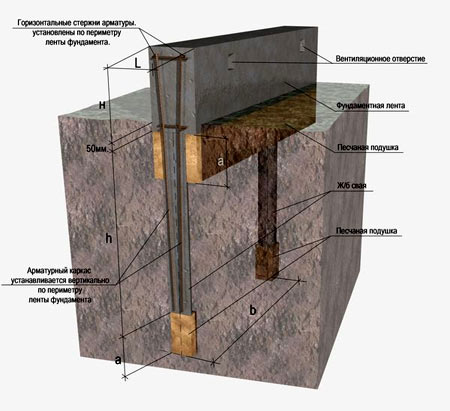

Перед началом монтажа рассчитывается общий вес сооружения: массу бетонного ростверка, стен, перекрытий, отделки, стропильной конструкции, кровельных материалов. К полученному числу добавляют ориентировочный вес мебели и всего, что будет находиться в доме. Для надежности к итоговой цифре добавляют еще 15-20%.

На основании полученных результатов рассчитывается нагрузка на основание. После предварительных расчетов проводятся работы на стройплощадке. Основные этапы установки свайного фундамента:

1. Геологическая экспертиза . Определяется тип почвы, уровень залегания грунтовых вод.
2. Подготовка участка . Выполняется обустройство подъездных путей и путей для передвижения техники по строительной площадке. Если участок имеет неровный рельеф, то производится выемка грунта. После земляных работ на объект доставляют и складируют опоры и материалы для ростверка или обвязки.
3. Разметка . Выполняется геодезическая разбивка участка: размечают контур фундамента и точки забивки опор.
4. Монтаж . При помощи сваебойного оборудования сваю поднимают и устанавливают в вертикальное положение. После этого стержень погружают в почву на проектную глубину.
5. Выравнивание сва й. После забивки всех опор их верхние части обрезают в один уровень при помощи навесной гидравлической установки — сваерезки.
6. Обвязка фундамента . Для усиления свайной конструкции опоры соединяют по периметру бетонным ростверком или стальным профилем — швеллером, двутавровой балкой.

Выбор материала

Нижняя обвязка — опора для всего каркаса, поэтому важно выбрать правильный материал. Чаще всего в этих целях используются пиломатериалы. Предпочтительно выбирать хвойные породы дерева (ель, сосну, кедр).

Почему именно хвойные породы?

• Для хвойных пород характерен повышенный уровень смол, что снижает риск гниение материала, увеличивает устойчивость к влаге;
• Такой материал более устойчив к деформации, не подвергается растрескиванию;
• Стоимость этого материала ниже, чем цена на другие пиломатериалы.
• Важно! Лиственницу тоже можно использовать для нижней обвязки.

Варианты материалов:

1. Брус. Для нижней обвязки каркасников, как правило, применяется брус 150х150 и 100х150 мм;
2. Две толстые доски с куском бруса. Брус ставят между двумя досками, чтобы получилась своеобразная лунка для стен каркасника;
3. Нижняя обвязка каркасного дома из сбитых досок. Чтобы выполнить обвязку, доски должны стоять на торце, то есть их устанавливают на ребро;
4. Одна толстая доска используется крайне редко. Только для легких и не жилых строений. Важно, чтобы использовались только качественные материалы.

Винтовые сваи: недостатки, преимущества, требования к материалу

Ни одна конструкция не может быть идеальной, все имеют как слабые, так и сильные стороны. Часты дискуссии на тему фундаментов, без которых не обходится ни одно капитальное строение. На данный момент в распоряжении строителей есть несколько типов оснований — ленточный, монолитный, свайный и столбчатый фундамент. Однако эта статья посвящается лишь одному из них, самому спорному, — свайно-винтовому. Перед тем как «опрокинуть» чашу весов в его сторону, будущему владельцу здания надо буквально под микроскопом рассмотреть винтовые сваи: недостатки, достоинства, технологические аспекты возведения. Не зная положения вещей и особенностей, легко перелагать вину на фундамент, однако чаще она лежит на том, кто его сооружал.

Выбор параметров свай

Выбирая винтовые сваи нужно учесть все:

1. Размеры и материал постройки.
2. Нагрузку на фундамент.
3. Свая должна быть сделана качественно и использованием качественных материалов.
4. Обязательна антикоррозийная обработка.
5. Наконечник, лопасть должны быть надежно приварены к стволу (трубе).
6. Минимальная толщина стенки трубы – не менее 3,5 мм. Как правило, применяется максимальная толщина в 5 мм.

Длина сваи зависит от следующих факторов:

• Типа грунта.
• Глубины промерзания.
• Уровня твердого пласта.

Труба для свай может быть как цельнотянутая, так и со швом. Первые заметно дороже.

Диаметр сваи выбирается исходя из нагрузки, которой она будет подвергаться. Наиболее ходовые сваи – 57-133 мм. Строя фундамент для небольшого каркасного дома, как правило, используют диаметр 89 мм. Несущая способность таких свай составляет 4000-5000 кг.

Большие же двухэтажные дома ставят на сваи 108 миллиметровые, несущая способность которых – 5000-9000 кг. при весе сваи в 30 кг. (2,5 метра).

При неровном участке под застройку сваи комбинируют – диаметр и длина могут быть разными.

Правильный подбор свай – залог надежности, устойчивости и долговечности фундамента. Для этого необходимо учитывать все перечисленные параметры.

Материал свай

Не менее важен и правильный подбор материала свай – он определяется еще при проектировании, с учетом предполагаемой нагрузки. Для этого используются данные, полученные при исследовании антикоррозийной активности слоев грунта.

Исходя из этого, подбирают толщину металла лопастей опоры.

Лопасти, сделанные из металла до 5 мм. применяются исключительно для легких построек. Если таковая будет массивной, то лопасть должна быть не тоньше 6 мм.

После того как вышеупомянутые исследования проведены, нужно выбрать марку стали для изготовляемых изделий. Она впрямую зависит от химической агрессивности грунта:

1. Слабая. Достаточно использовать сталь Ст. 3.
2. Средняя. Здесь уже подойдет сталь подороже – Ст. 20.
3. Сильная. Здесь подойдут 09Г2С и 30ХМА.

Антикоррозийное покрытие

Учитывая, что опоры будут находиться во влажной агрессивной среде (грунте), нужно позаботиться об антикоррозийной защите металла. Причем, это покрытие не должно быть нарушено при их завинчивании.

Составы могут быть разными – все зависит от бюджета владельца будущего дома.

Наиболее простой метод – покрытие металла двумя слоями грунта против ржавчины, которое производится в два слоя с просушкой после каждого согласно прилагаемой инструкции. Можно применить, например, корабельную краску.

После того как опора уже завинчена, внутри ее необходимо залить бетон. Это дает следующее:

• Уменьшает коррозию – внутри ствола не будет конденсата.
• Делает как саму сваю жестче, так и всю свайную конструкцию.

После того как все сваи выровнены путем обрезки болгаркой, можно приваривать оголовки – верхние торцы опор.

Достоинства и недостатки свай

Перечислим основные плюсы и минусы этого типа опорный конструкций.

Достоинства:

1. Простота монтажа. Для монтажа не нужна сложная техника – достаточно 3-4 человек для производства работ.
2. Монтаж можно осуществлять круглый год.
3. Устанавливать сваи можно в любых типах грунтов, в том числе в сыпучих, чрезмерно увлажненных.
4. Монтаж опор можно выполнять параллельно с прокладкой коммуникаций.
5. Эксплуатировать сваи можно сразу же после установки.
6. Высокая ремонтопригодность.
7. Экономичность.
8. Отсутствие необходимости проведения земляных работ для установки свай.
9. Высокая скорость выполнения работ.

Недостатки следующие:

1. Возможен уход в «срыв» свай при приложении большой горизонтальной нагрузки.
2. Может потребоваться бетонирование основания опоры при использовании сваи с одной лопастью.
3. Возможно снижение несущей способности свай при несоблюдении условий монтажа и требований ГОСТ.
