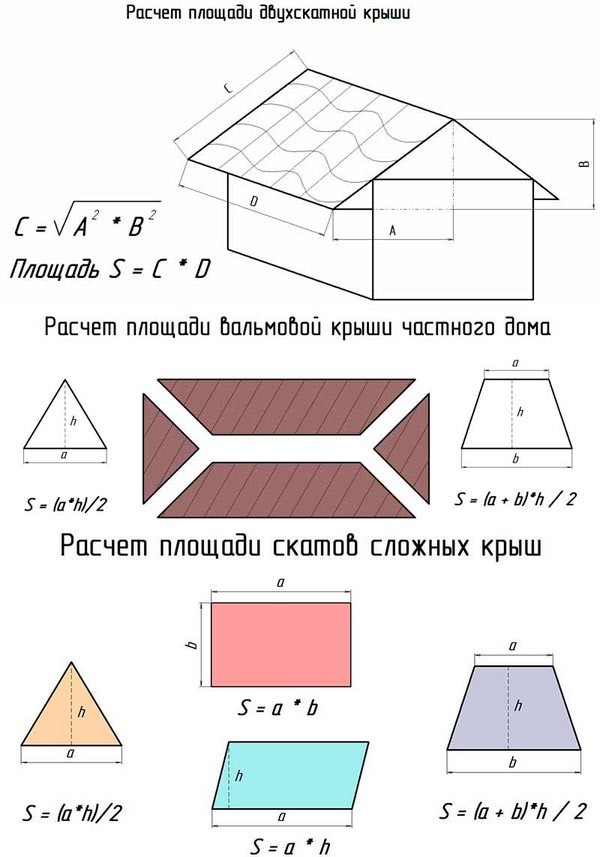

Как сделать расчет водосточной системы правильно – инструкция по шагам

Как установить водосток после завершения строительства крыши: популярные методы монтажа

Крепление к стропилам

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Монтаж и ремонт водостоков

Стандартными, на сегодняшний день, являются водосточные трубы следующих диаметров: 110 мм, 140 мм, 180 мм и 220 мм. Последние, используются преимущественно на «сталинских» домах, где площадь водосбора на одну водосточную воронку довольно велика. Диаметр нижней части любого элемента водосточной трубы всегда немного меньше верхнего. Это позволяет быстро и надежно стыковать различные элементы, просто вставляя их один в другой. Для дополнительного крепления водосточных труб могут применяться саморезы.

Замена водостоков Монтаж водостоков Ремонт водосточных труб

Водосточная система и факторы воздействия

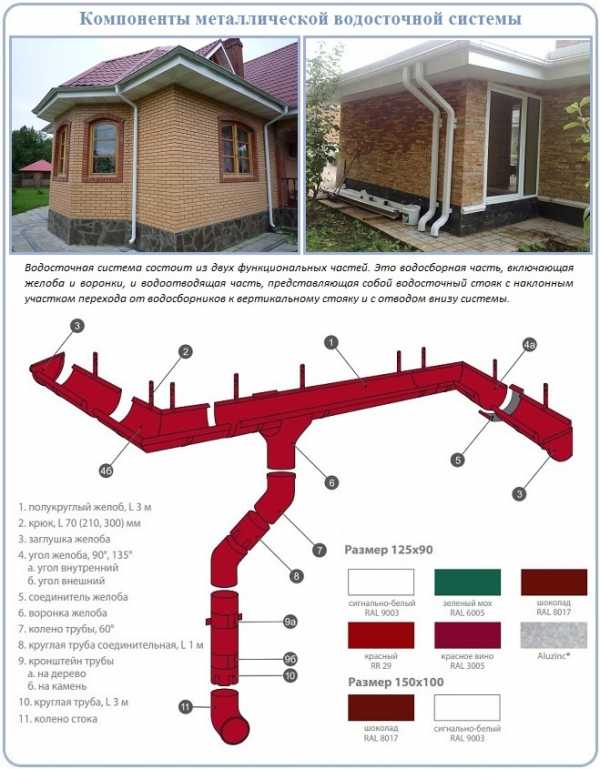

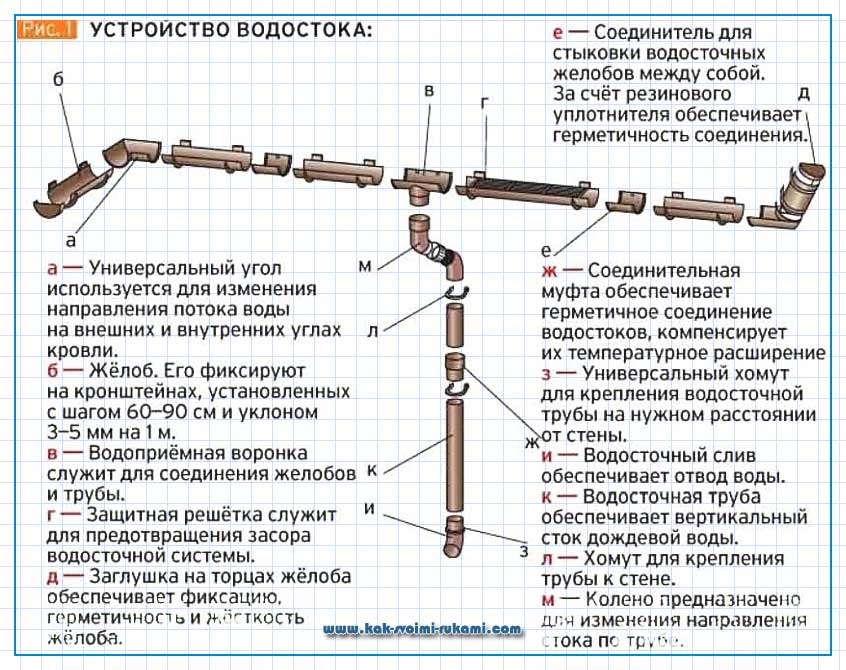

Любая система водостока включает:

• вертикальные водосточные трубы,
• горизонтальные желоба,
• воронки,
• соединительные детали,
• крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

Особенности монтажно-ремонтных работ

Если вас интересует профессиональный ремонт водостоков, обратитесь к исполнителям YouDo. Большой опыт позволяет зарегистрированным на Юду профессионалам выполнять починку поврежденных элементов водоотводящей системы в любое время дня и ночи.

На Юду зарегистрированы ремонтно-строительные компании, в которые вы можете обратиться круглосуточно. Чтобы определить объем предстоящего ремонта водостока, рассчитать количество расходных материалов и цену на работу, сотрудник зарегистрированной на фирмы приедет к вам в оговоренное время.

Для починки водостоков в многоэтажных зданиях или частных домах исполнителями Юду могут быть задействованы телескопические вышки. Ремонт включает в себя:

• демонтаж сломанных держателей, участков сточной конструкции и отливов
• прочистку желобов, воронок и других элементов
• установку ухватов и кронштейнов
• монтаж новых секций сливной конструкции
• устранение механических повреждений на поверхности труб
• герметизацию стыков на водостоке

Если требуется капитальный ремонт крыши или частичная замена кровли по оптимальной цене, поручите задание исполнителям Юду. Квалифицированные мастера зарегистрированных на YouDo строительных компаний недорого выполнят кровельные работы с последующей установкой системы водослива.

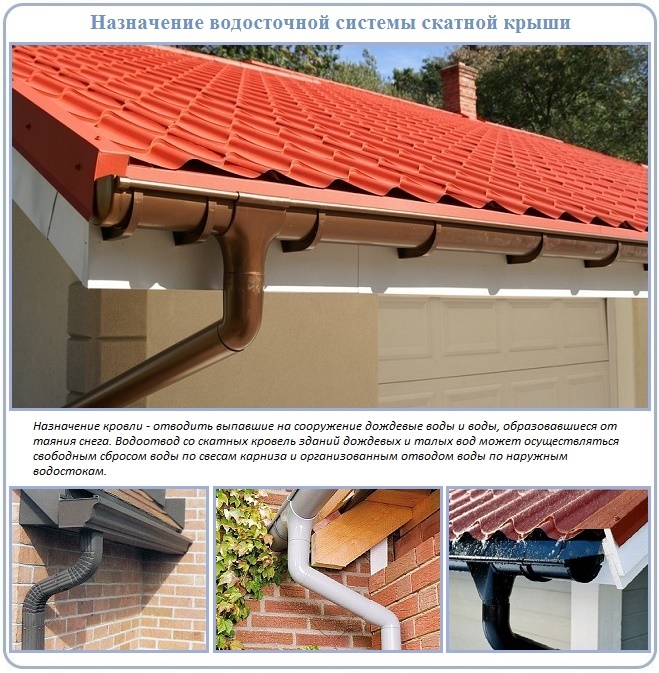

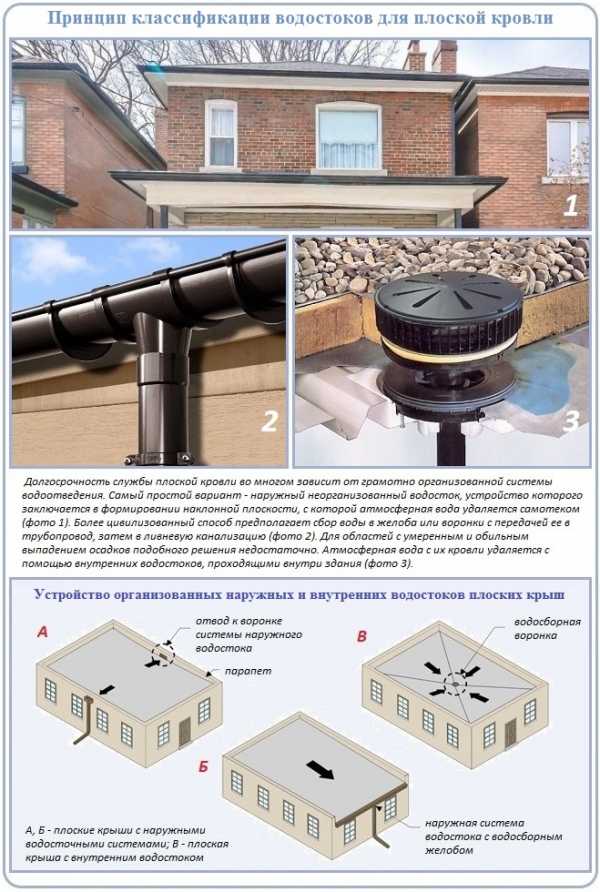

Виды водосточных систем

Конструкции отвода воды от зданий в зависимости от величины уклона, параметров и типа крыши бывают:

• организованными;
• неорганизованными.

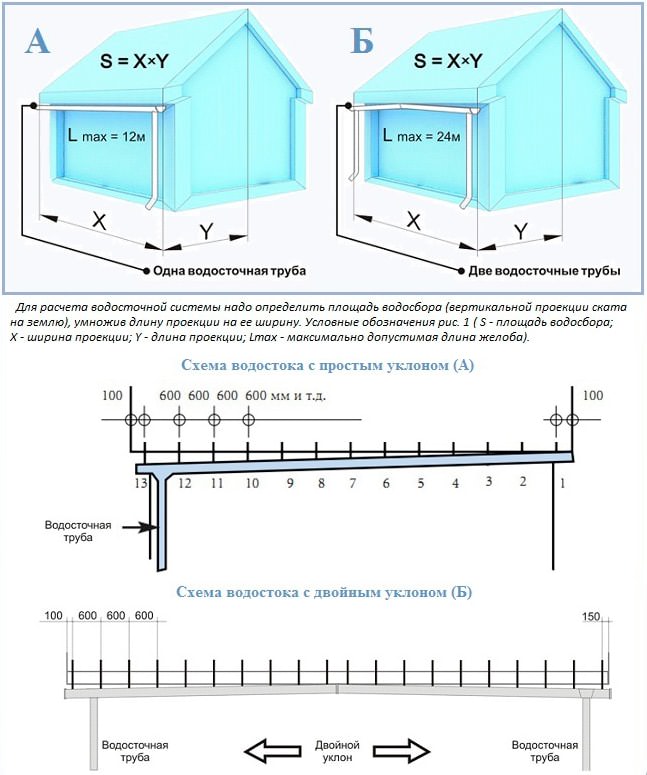

При проведении расчета элементов наружных водосточных систем придерживаются ряда правил:

• желоба допускается монтировать на крыше, у которой угол наклона скатов равен не меньше 15 градусов;
• уклон желоба в продольном направлении должен составлять не менее 2%;
• высота бортиков желобов не может быть меньше120 миллиметров;
• диаметр трубы определяют из расчета 1,5 см² сечения на 1 м²крыши;
• промежуток между трубами не может превышать 24 метра.

Вышеперечисленные правила действуют исключительно для водосточных систем, обустраиваемых на крышах зданий, расположенных в регионах, где вероятность того, что вода замерзнет, минимальна.

Вне зависимости от климатической зоны специалисты советуют организовывать внутренние водостоки, имеющие наружные системы отведения жидкости, которые состоят из таких элементов:

• стояки;
• воронки;
• отводные трубы;
• выпуск.

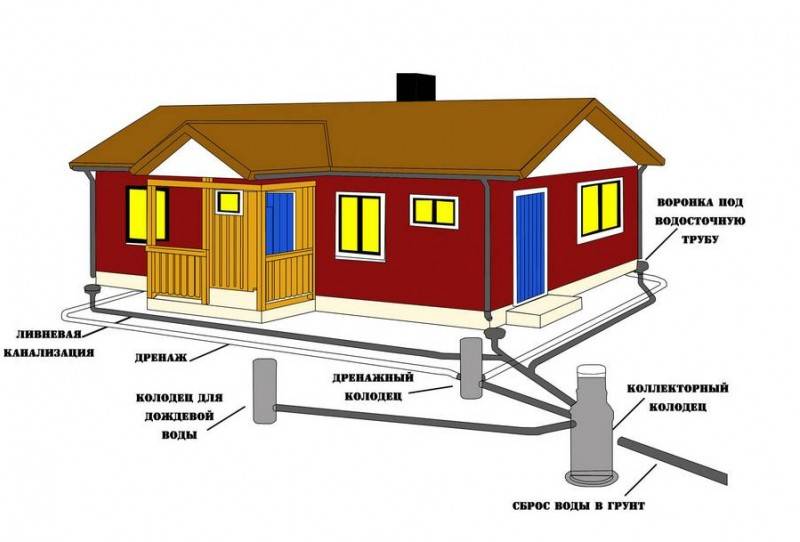

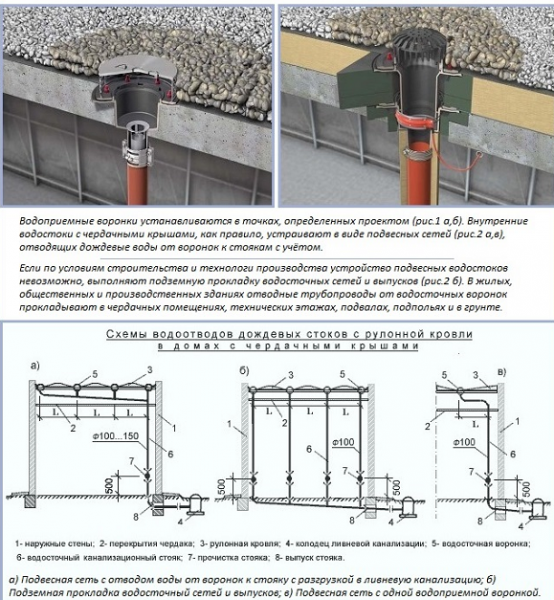

Систему водоотведения в зависимости от функционального назначения и конфигурации можно дополнять различными комплектующими изделиями.

Причины протечки

Значительные нагрузки, с которыми сталкивается система водостока, нередко становятся причиной ее повреждения. Кроме того, протечки возникают и в ряде случаев.

№1. Ошибки в монтаже

Желая сэкономить, собственники решают самостоятельно установить водосток, тем более что в интернете можно найти подробные инструкции и видеоролики, демонстрирующие, как это сделать. При этом в таких «руководствах» упускаются важные нюансы, без соблюдения которых функциональность водостока сводится к нулю.

Например:

Если ошибки монтажа не стали причиной порчи системы, их можно устранить, в противном случае придется полностью заменить водосток.

№2. Неверный расчет системы

Достаточно часто «домашние мастера» приобретают элементы системы водостока, пользуясь усредненными показателями. Это может стать причиной протечки. Важно, чтобы лотки, располагаемые горизонтально, и вертикальные трубы в точности соответствовали друг другу. Диаметры этих элементов прямо пропорциональны площади скатов:

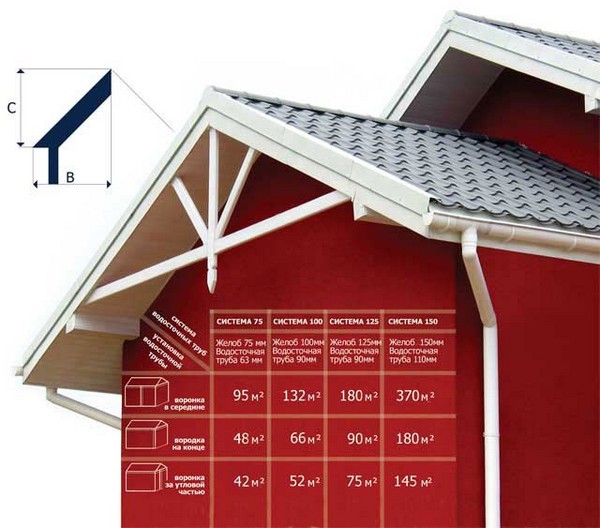

• При площади ската кровли 70 м2, диаметр желоба – 100 мм, вертикальной трубы – 80 мм.
• Если площадь ската от 70 до 120 м2, то первый показатель 125 мм, второй – 100 мм.
• При скате площадью 120-150 м2, показатели 150 и 120 мм соответственно.
• Наконец, если скат кровли более 150 м2 (до 200 м2), то параметры системы 200 и 120 мм.

Представленные выше параметры актуальны при монтаже на кровле единственного вертикального стояка. Однако рекомендуем проводить монтаж двух стояков, если расстояние между ними более 12 метров.

№3. Механические повреждения

Возникают в ходе эксплуатации системы и связаны с замерзанием воды в желобах и трубах. Расширяясь, замерзшая жидкость становится причиной того, что элемент водостока покрывается трещинами или лопается. В этом случае поможет только один метод – замена поврежденного фрагмента водостока.

Как обнаружить протечку? Временно перекрыть сливное отверстие системы и полить в желоб воду, наблюдая за тем, где она будет протекать.

Другие причины

Вызвать течь водосточной трубы могут и иные факторы:

1. Засор. В желоб могли попасть листья, ветки, прочий мусор. Для решения проблемы достаточно прочисть трубу, для профилактики – установить на нее сетку. Чистить элементы можно щеткой, совком или шлангом с сильным водным напором.
2. Разгерметизация соединений. Для устранения используется силиконовый герметик. Если повреждены резиновые прокладки, их меняют.
3. Нарушить нормальное функционирование системы может и коррозия. Придется менять поврежденные элементы.

Особенности конструкций, материалы и монтаж системы водостока в частном доме своими руками

Конструктивные особенности

Для каждого частного дома или коттеджа водосточную систему подбирают в индивидуальном порядке, — очень важно, чтобы элементы водостока не выбивались из общей концепции строения, и вся конструкция выглядела гармонично.

В состав водосточной конструкции внутренней или внешней обычно входит стандартный набор элементов

• водосточных желобах;
• трубах;
• водоприемных воронках;
• элементах крепления (кронштейнах, хомутах и т.д);

Для производства желобов применяют как металл, так и пластик. Их форма может быть различной: трапециевидной, полукруглой, прямоугольной.

Наиболее популярными и востребованными сейчас являются разновидности полукруглых желобов. С внутренней стороны такие изделия оснащены ребром жесткости, за счет этого массы воды, попавшие внутрь водостока, крайне редко переливаются через его край.

Материалы

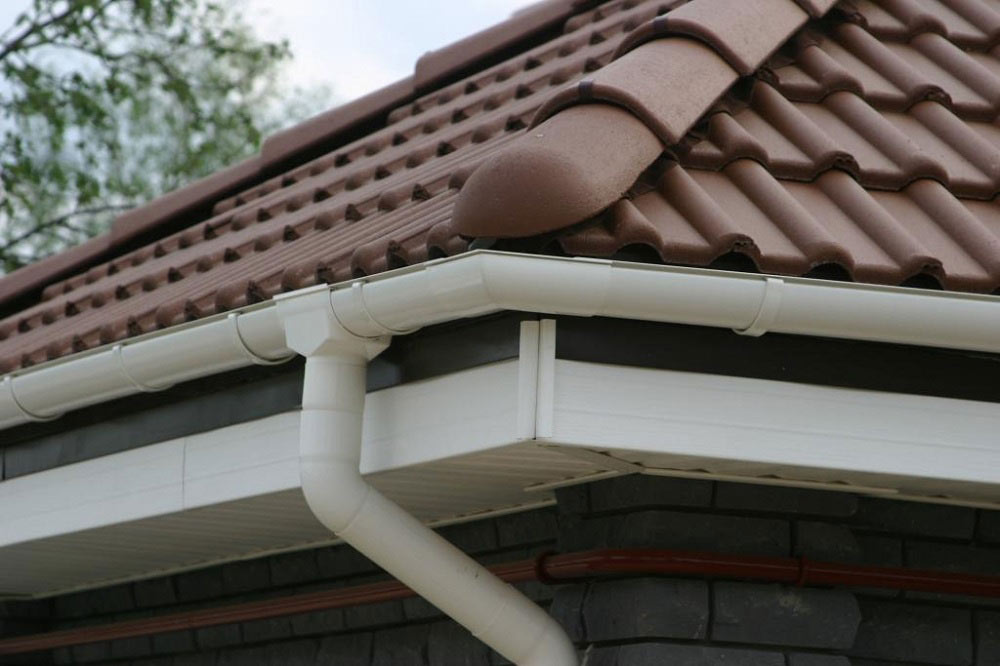

В настоящее время самый распространенный вариант устройства водосточной системы – применение современной конструкции из ПВХ. Такие водостоки не подвержены процессу ржавления, что особенно актуально для ряда регионов России. Процесс сборки и транспортирования этих конструкций не представляет никаких проблем. Еще два плюса водостоков из пластика: они очень устойчивы к механическим повреждениям и отличаются высоким уровнем гибкости. Кроме того такие водосточные системы «не боятся» ультрафиолетовых лучей.

Главных минусов у пластикового варианта водостоков, пожалуй, два. Они подвержены линейным расширениям и не отличаются устойчивостью к резким температурным перепадам. Поэтому большинство специалистов не рекомендуют применять данный вариант в регионах, где превалирует резко континентальный климат.

Следующий вариант водосточных систем – металлический (как правило, стальные). Надо сразу отметить, что такие водосточные системы подвержены коррозийным процессам и плохо переносят воздействие влаги, в принципе. Еще один недостаток конструкций этого типа, они плохо приспособлены к зимним холодам и могут просто лопаться (недостаточно высокий показатель тепловой расширяемости металла).

Единственный серьезный плюс данного варианта – невысокая цена стальных водостоков.

Современной альтернативой традиционным металлическим водостокам являются конструкции из металла с пластиковым покрытием. Их производят из листовой оцинкованной стали с последующим нанесением покрытия из пластиковой основы. Благодаря данному покрытию конструкция полностью защищена от ультрафиолета и коррозии, что естественно влияет на эксплуатационные сроки.

Водостоки такого типа способны выдерживать самые серьезные нагрузки и переносить значительные перепады температур.

Процесс монтажа системы водостока своими руками

Отметим сразу, что крепеж водостоков осуществляется, как на стены, так и на стропильные конструкции крыш.

В процессе установки водосточной системы помните о том, что необходимо обеспечить небольшой наклон — порядка 50 миллиметров на каждые десять метров желоба. Такой наклон позволяет увеличить скорость «спуска» воды и не дает ей переливаться через края.

Если строение имеет длину более двадцати метров, рекомендуем устроить два наклона. Отсчет углов при этом следует начинать от середины здания и вести к краям.

Итак, перейдем к непосредственному процессу монтажа. В первую очередь, установим (с помощью саморезов) кронштейны, которые должны располагаться на стенке с интервалом в 50 сантиметров. В случае, если длина кронштейнов – избыточная, их следует подогнуть. Если длина изделий недостаточная, следует произвести их крепеж вдоль вертикальной стороны обрешетки (варианты – на стропила, на кровельные доски, на лобовую доску).

Теперь, пропиливаем (используя ножовку) необходимое количество отверстий в желобах. Через такие отверстия массы воды уходят в воронку, диаметр отверстий должен быть меньше ее диаметра. В противном случае водяной поток будет течь мимо воронки. Закрепляем воронки, подгоняя фальц под желоб с одной стороны, а со второй загибаем фиксаторы.

Пришло время надеть желоб на кронштейны с внешних сторон пазов и произвести их крепеж с помощью фиксаторов. Заглушки должны быть оснащены резиновыми уплотнителями, только в этом случае возможном добиться максимальной фиксации. Если такие уплотнители отсутствуют, рекомендуем произвести их укладку самостоятельно. Прокладки должна располагаться по дугам заглушек, ребристыми сторонами вверх.

Теперь настала очередь заглушек. Осуществляем их крепеж, путем легкого поочередного постукивания по каждой из них, пока они не зайдут в пазы полностью.

Следующий шаг – соединение желобов друг с другом посредством специальных соединительных деталей. На стыках должны располагаться соединители, которые обеспечивают сцепление желобов при помощи замка. Во время данной «процедуры» необходимо, что конструкция не «провисала», это будет зависеть, в первую очередь, от качества соединения кронштейнов и желобов.

Далее переходим к нижней части конструкции. Необходимо произвести стыковку колена стока и воронки. Это необходимо для дальнейшего крепежа труб посредством хомутов максимально близко к стене. Теперь надо произвести вставку еще одного колена, которое должно быть направлено

концом к земле, впоследствии на нем будет крепиться труба. Если стену и установленные колена по-прежнему отделяет серьезное расстояние, придется сделать вставку еще одной небольшой соединительной трубы.

Если мы имеем дело с монтажом водостока на кирпичную стену, хомуты должны быть оснащены специальными штырями. Для крепежа хомутов используются дуги, на концах которых закручиваются болты.

Заключительное действие – присоединяем к концу желоба слив (внешним видом он напоминает колено).

Ну что ж, установка водосточной системы закончена.

Видео: Монтаж Водосточной системы своими руками

С этим материалом читают также:

Устраиваем вентиляцию в частном доме

Монтаж системы водостока в частном доме своими руками

Основы ремонта электрики в коттеджах и частных домах

Ремонт и замена электропроводки на даче

0

Правила установки водосточной системы

От этого зависят и другие параметры: через каждые 10 метров нужно устанавливать воронку, соединяющуюся с водосточной трубой, иначе система не справится с возложенной задачей. Вальмовая крыша предполагает замкнутую систему каналов по всему периметру кровли, а если устанавливается двухскатная крыша, на ней будут стоять две независимые друг от друга водосточные системы.Водостоки металлические, монтаж которых потребует больше труда, можно дополнительно закрыть сверху металлической сеткой. Конструкция готова, водосток будет исправно работать, защищая дом от подтопления. Несложная конструкция значительно увеличивает долговечность здания, поэтому позаботиться об установке водостоков должен каждый владелец загородного дома.

Ремонт с компанией «РСК 24»

Наши мастера рекомендуют проводить диагностику состояния кровли ежегодно, а лучше два раза в год. Своевременный уход и текущая замена элементов водостоков спасут крышу от капитального ремонта или полной замены. Кровельные работы с нашими бригадами проходят в точные сроки, без траты Ваших сил и с экономией денег. Наши кровельщики решают даже сложные задачи.

Кроме вежливого сотрудничества и качества работ, у нас есть другие преимущества:

• Бесплатный осмотр и замеры.
• Бесплатная доставка кровельных материалов на объект.
• Кровельные материалы по дилерским ценам.
• Четкое соблюдение сметы, сроков работ.
• Гарантия на проведенные работы до 10 лет.

Звоните в компанию по телефону +7 (495) 191-14-81 либо оставляйте онлайн-заявку на нашем сайте – Наши менеджеры отвечают в течение 10 минут после обработки заявки.

Конструктивные особенности водосточных систем

Однако появилось множество элементов, упрощающих монтаж деталей к поверхностям кровли, фасада и между собой.

Производство изделий поставлено на широкую ногу, и сегодня можно приобрести готовые элементы для любых, даже самых сложных систем, лишь бы позволяли материальные возможности.

После необходимых расчетов приобретают нужное количество деталей, затем складывают их по принципу конструктора и монтируют согласно инструкции.

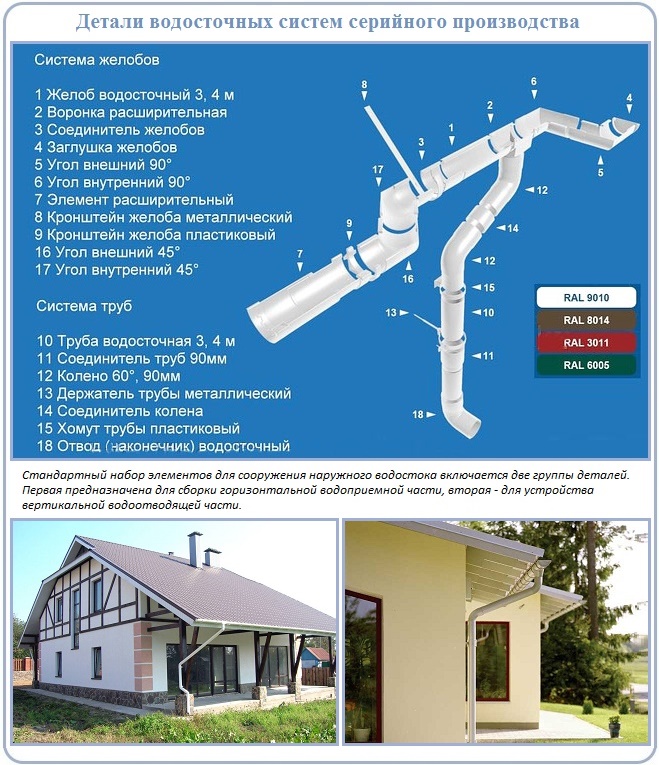

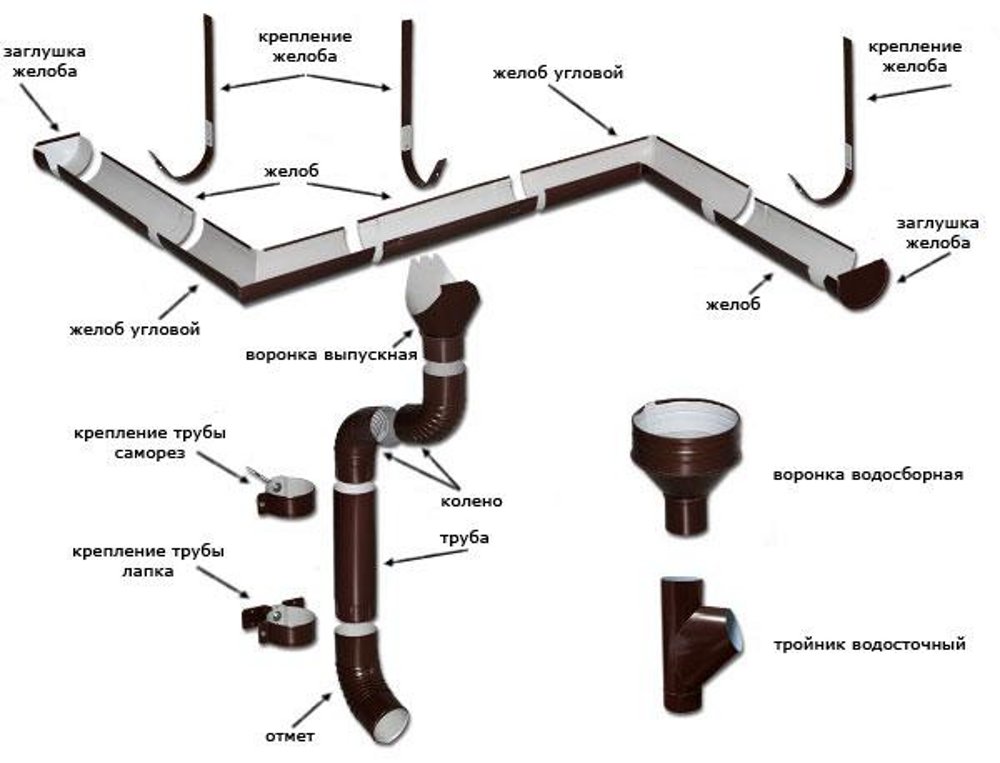

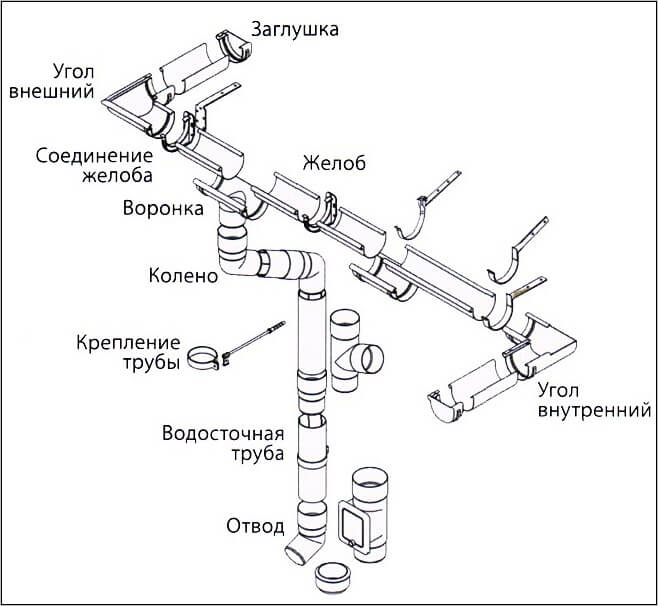

Схематическое изображение элементов водосточной системы. Кроме указанных элементов в монтажном комплекте могут присутствовать хомуты, муфты, уплотнители, соединительные элементы различной конфигурации

Для дачи – небольшого по размерам домика с двускатной крышей – можно соорудить конструкцию самостоятельно, используя оцинкованные стальные листы.

Но для большого коттеджа с красиво оформленным фасадом и кровлей лучше приобрести готовый фабричный комплект, который будет дополнительным украшением для здания.

Монтаж стропильной системы

Стропильная система является основой всей крыши и от ее конфигурации зависит прочность будущей конструкции. По принципу строения и характеру применения опорный каркас различается на два противоположных типа: висячий и наслонный.

• Висячие стропила. Опираются только на внешние стены здания, а ферма в виде треугольника остается в висячем положении. Применяются для легких конструкций.
• Наслонные стропила. Опираются, как на внешние стены здания, так и на внутренние. Стропильные ноги «наслоняются» на стойки, а те в свою очередь опираются на лежень, который лежит на внутренней капитальной стене. Применяются для габаритных и тяжелых конструкций.

От правильности выбора стропильной системы зависит функциональность и устойчивость всей крыши.

Крепление стропил к мауэрлату

В частном строительстве крепление стропил к мауэрлату осуществляется двумя наиболее распространенными способами: жесткое и скользящее соединения.

В кирпичных и каменных домах крепление стропил к мауэрлату осуществляют жестким способом посредством врубочного и безврубочного соединения. В первом случае плотная фиксация достигается за счет создания запила в стропильной ноге, а во втором используется опорный брус, который подпирает балку с обратной стороны. Это наиболее трудоемкие, надежные и универсальные способы крепления – применимы, как для наслонных, так и для висячих стропильных систем.

Скользящее соединение наиболее часто используется в деревянных сооружениях, поскольку они дают наибольшую усадку. Крепление стропил осуществляется с использованием «плавающего» крепежа – салазок, что позволяет избежать деформацию кровли при изменении положения верхнего ряда брусьев.

Крепление стропил в коньке

На сегодняшний день активно применяются только три основных способа монтажа верхней часть стропил:

• Внахлёст. В этом случае выпиливается половина сечения примыкающих элементов для создания паза и подготавливается отверстие для болтового соединения.
• Встык. Верхние торцы бруса обрезаются для получения идеального вертикального стыка, а в качестве крепежных элементов используются металлические пластины или деревянные накладки (прибоины).
• На прогон. Стропильные ноги укладываются вплотную друг к другу и соединяются непосредственно с опорной балкой.

Как усилить систему?

Для того чтобы усилить кровельный каркас при длине пролета свыше 6 м, необходимо уменьшить свободный пролет стропил. Этого можно добиться посредством создания дополнительной горизонтальной опорной балки (лежень) на внутренней несущей стене и установки наклонных стоек.

Для придания дополнительной жесткости и для уменьшения распора стропил применяются затяжки. Они крепятся с двух сторон стропильной балки при помощи саморезов, гвоздей, шпилек на расстоянии примерно 1/4 от верха.

Для того чтобы созданный каркас не сорвало сильным порывом ветра, сами стропила также можно прикрепить к несущим стенам. Для этого используется скрутки на основе двух проволок диаметром 4 мм – их оборачивают вокруг ног, а затем соединяют с внутренней стороны и фиксируют при помощи анкера на расстоянии 4–5 рядов до обреза.

Если вы не уверены в надежности вашего сооружения, мы рекомендуем не только прочитать пошаговую инструкцию строительства крыша дома своими руками, но и обратиться к профильным специалистам.

Воронка оцинкованная

Преимущества работы с нами

Собственное производство с 2008 года

Доставка за 1 — 2 дня

Индивидуальные нестандартные решения

Наличный и безналичный расчет с НДС

Собственная бригада монтажников

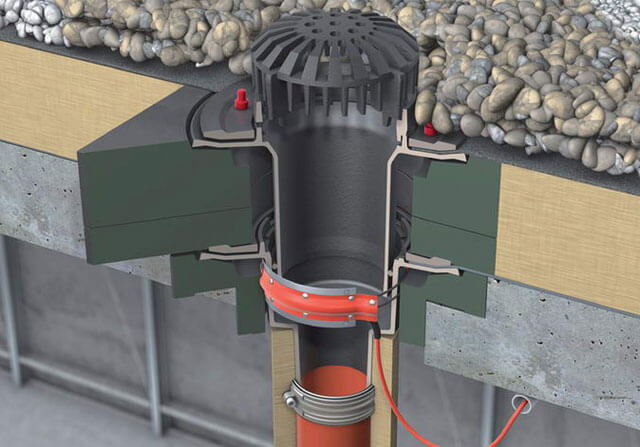

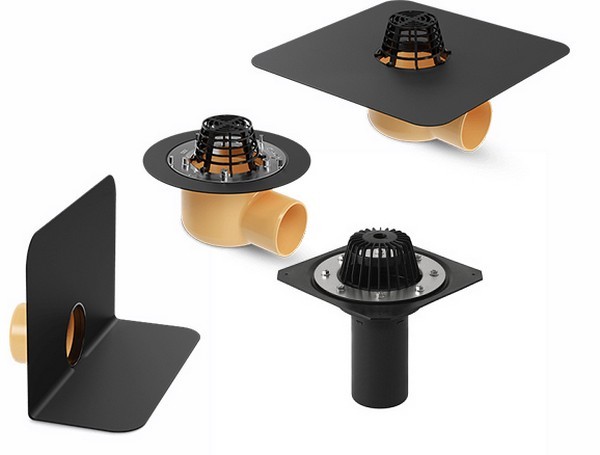

Одним из важных элементов водостока являются воронки для слива воды. Они выполняют роль водосборника, позволяют собрать жидкость с поверхности крыши и направить по системе водостока. Среди разнообразия материалов высокой надежностью пользуется воронка из оцинкованной стали, которая подходит для водостока крыши частных домов, загородных дач, двухэтажных и многоэтажных зданий.

Характеристика воронки водосточной оцинкованной

Воронка из оцинковки позволяет соединить трубу и желоба и производится разного размера. По своей форме конструкция бывает разной формы:

• Чашевидная;
• Проходная;
• Угловая,
• Конусная.

Системы водостока с металлическими воронками из оцинковки позволяет пропустить потоки воды в размере более 200 м2. Грамотная фиксация всех элементов наружного водостока предотвращает негативное воздействие осадков на фасад и фундамент дома.

Воронка водосточная оцинкованная характеризуется высокой прочностью и износоустойчивостью, изделие хорошо подходит для климатических зон с перепадами температур. Материал выдерживает значительные нагрузки, не поддается повреждениям в результате сильного ливня, скопления снега и льда. Противостоит механическим повреждениям. Внутренняя поверхность воронки из жести гладкая, это способствует равномерному стеканию жидкости, даже при наличии незначительного загрязнения стенок изделия.

Для предотвращения попадания мусора и грязи в водосточную систему используют специальные защитные решетки, которые располагаются снаружи изделия. Чтобы избежать возникновения протечек необходимо обеспечить надежную герметизацию швов между нижним и верхним участком воронки. Важным преимуществом изделия является легкий монтаж, поэтому установка не займет много времени. Небольшой вес облегчает транспортировку изделий.

Размеры готового ливнеприемника

По строению воронка из оцинкованной стали состоит из стакана, конуса и ободка, имеет вид лейки. Для кровли используют воронки разных размеров. Выбор изделия определяется следующими критериями:

• площадь крыши;
• этажность здания;
• интенсивность осадков местности.

Воронка водосточная из оцинкованной стали производиться высотой в пределах 275-345 мм, диаметром нижнего края от 100 до 220 мм. Размер верхней расширенной части в диапазоне от 230 до 390 мм.

Применение воронки из оцинковки для водостока

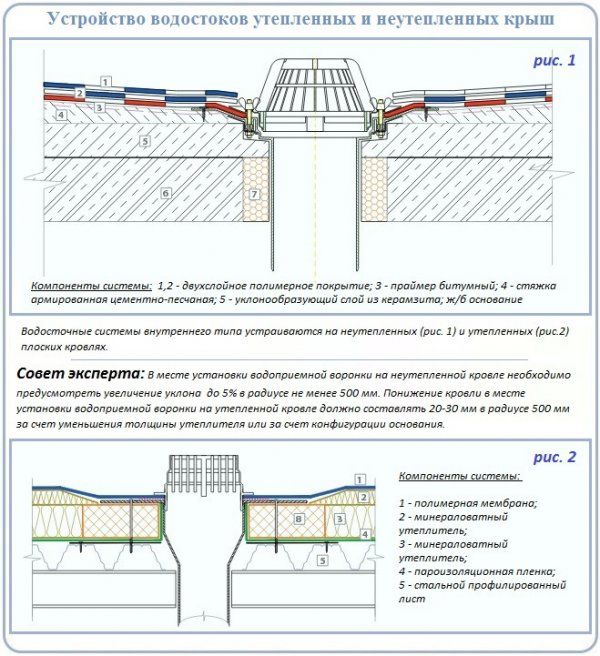

Воронка водосточная оцинкованная применяется для наружного и внутреннего водостока, устанавливается на скатных, вальмовых и плоских крышах. Она прежде всего используется для отведения воды после дождя и таяния снега, а также отфильтровывает крупный мусор, чтобы не засорять водосток и обеспечить высокую скорость протока.

Кровельная воронка из оцинковки – оптимальный выбор для нашей климатической зоны. Дожди и снег – обычное явление для нашей зимы, частые перепады температур, где оттепель сменяется морозами и снегопадами. Оцинкованная воронка справится с любыми водными нагрузками, может устанавливаться на кровлях частных домов, загородных дач, торговых центров, многоэтажек, производственных объектов.

Где купить металлический водоприемник для водоотвода

Металлические ливнеприемники в ассортименте представлены в нашем интернет-магазине по хорошей цене. Узнать сколько стоит воронка для слива воды, можно на сайте в разделе прайс-лист, цена указана за штуку. Мы предлагаем товар от производителя по оптовым ценам. Купить воронки металлические предлагаем стандартные из каталога, а также можно заказать нестандартные под размер вашей кровли.

Наши менеджеры помогут подобрать водоприемники разной толщины стали от 0,4 0,5 до 0,7 мм и сделают просчет по чертежу заказчика. Стоимость за шт воронки водостока из жести самая доступная на рынке. Производим доставку по всем областям Украины — Днепру, Одессе, Харькову Киеву и тд.

Монтируем водостоки для крыши своими руками — секреты профессионалов

Устранить проблему влажных стен и подмокающего фундамента можно, если смонтировать водостоки для крыши своими руками.

Зачем нужен?

При отсутствии правильно организованного водостока, осадки с крыши стекают на землю возле дома, что приводит к разрушению плитки вокруг дома, подмоканию фасад здания.

Избежать таких проблем можно, если смонтировать качественно организованную систему водостока.

Правильно просчитанный и грамотно установленный водосток сохраняет в целостности фундамент и стены постройки, существенно продлевает срок эксплуатации других элементов конструкции.

Качественная водосточная система сочетает в себе следующие качества:

• надежность;
• долговечность;
• привлекательный внешний вид.

Детально изучив все плюсы и минусы эксплуатации всех видов водостока, каждый для себя примет правильное решение.

1. Водосток из оцинкованной стали. Из достоинств стоит отметить невысокую стоимость. Из недостатков – хрупкость материала. Водоток такого типа очень легко повредить, например при чистке льда при помощи лома.
2. Водостоки из полимерных материалов – современные, устойчивые к негативным внешним факторам системы, отлично дополняют крыши, покрытые металлочерепицей, создавая единый ансамбль. Гармоничный ансамбль. Из недостатков стоит отметить высокий уровень шума при прохождении по желобам большого объема осадков.
3. Водостоки из цинка-титана, покрытые полимерными красками. Удивительная стойкость к любым внешним воздействиям, прочность и долговечность делает такие водостоки привлекательными для потребителя. Единственное что останавливает — достаточно высокая стоимость.

Что входит в комплектацию водосточной системы

1. Желоб.
2. Водосточные трубы.
3. Заглушки.
4. Муфты.
5. Воронки.
6. Колена.
7. Кронштейны
8. Хомуты со штырями.

Варианты самостоятельного изготовления

Придерживаясь четкого алгоритма работ, водосток, смонтированный самостоятельно, по качеству ничем не будет уступать водостоку, выполненному специалистами – профессионалами.

Первое что необходимо сделать – составить небольшой чертеж.

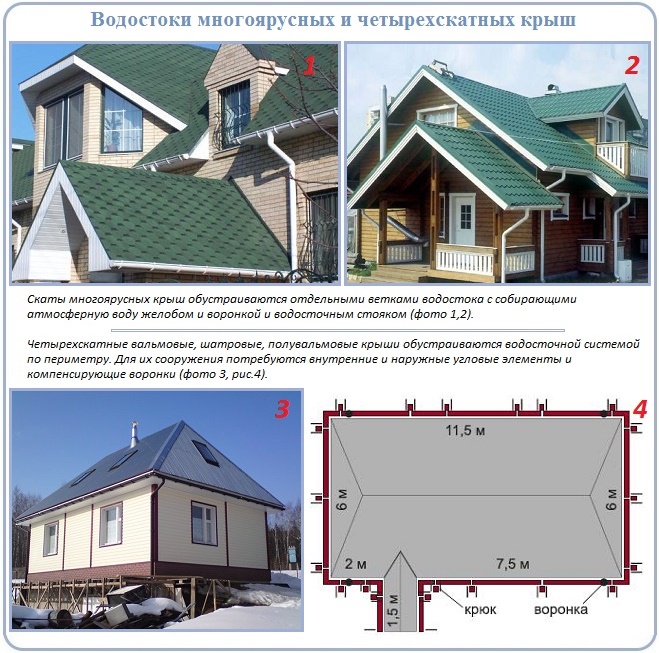

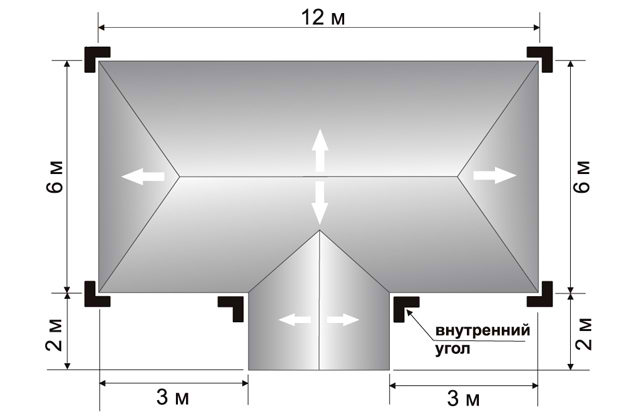

В зависимости от количества скатов крыши, существуют разные схемы монтажа водостока.

Далее фиксируют первый крюк для желоба в начале свеса кровли. После того как определен желаемый уклон желоба (как правило этот параметр составляет не более 2 см на один метр) фиксируется самый крайний крюк для карниза. Натянув между ними канат, обозначают места фиксации всех остальных крюков (шаг не более 6 см).

По краям желоба крепят заглушки с резиновыми прокладками. Все стыки тщательно промазываются силиконовым герметиком.

На заранее зафиксированные крюки монтируются все остальные элементы желоба.

В нижней точке желоба вырезается сливное отверстие, в которое в дальнейшем будет смонтирована сливная воронка.

Желоба соединяются в единую конструкцию замками соединениями.

Монтируется сливная воронка.

К стене крепятся вертикальные водосточные трубы, нижнее колено которых не должно доходить до земли на 30см.

Правила проектирования и расчетов

Проектируя систему наружного водоотведения важно придерживаться определенных условий:

• желоба монтируются на кровлях, угол ската которых составляет не более 15С;
• средняя высота бортов — 12см.

Как рассчитать необходимое количество воронок слива:

Расчет проводят по следующей формуле: одна воронка на 0,75 кв.м. кровли и 1 см2 трубы для стока.

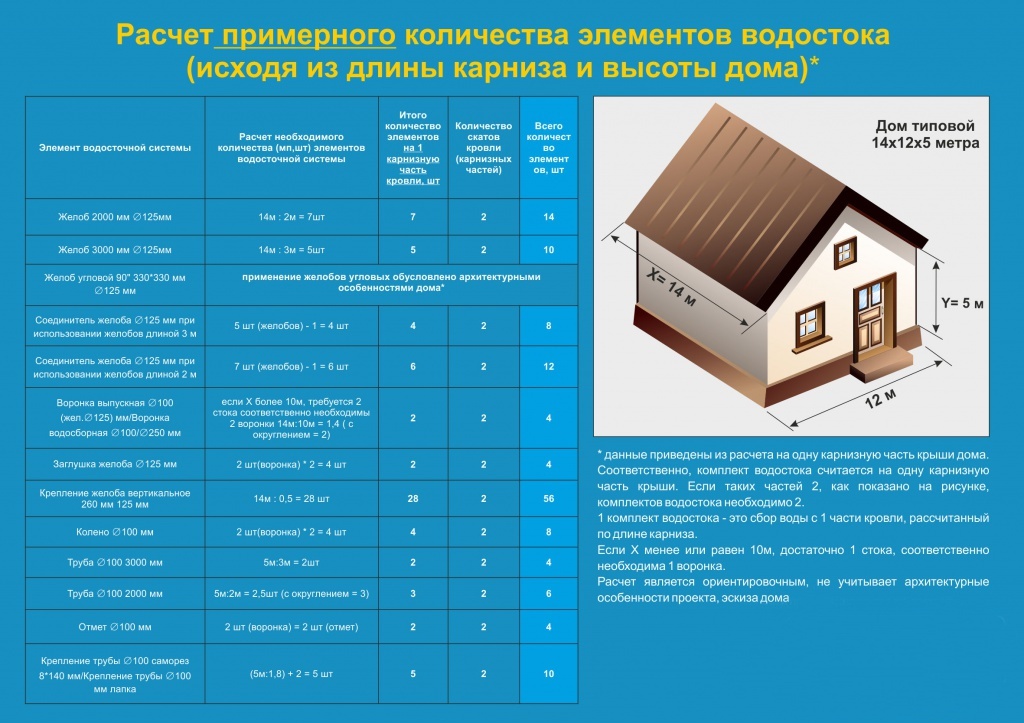

Как правильно рассчитать количество водосточных желобов и труб

Рассчитывая схему внешнего водоотвода, важно исследовать весь фасад здания на предмет выступающих частей и других архитектурных особенностей.

Расчет высоты желоба определяется в зависимости от угла ската крыши.

Расчет проводится исходя из следующих показателей: высота от земли до карниза * 0,2 — высота изгиба трубы + высота воронки. Полученное значение делят на длину водосточной трубы (в среднем 3-4 метра).

Особенности монтажа своими руками

Установка водостока своими руками – процесс сложный, требующий четкого выполнения определенных правил. Первое что необходимо сделать – рассчитать пропускную способность.

От этого показателя зависит схема расположения всех элементов будущего водостока. Также необходимо четко знать площадь крыши и дома, способ крепления всех элементов водостока.

Все детали должны иметь единый тип и размер, что обеспечивает качественную работу и долговечность эксплуатации смонтированной системы.

Полезные рекомендации дачникам

1. Соединяя несколько водосточных труб воедино, места стыков лучше обрабатывать силиконовым герметиком. Именно он обеспечивает отличную герметизацию стыков при резких перепадах температур.

2. Все работы по монтажу водостоков рекомендовано проводить при условии температуры воздуха не ниже-5С.
3. По завершению монтажа водосточной системы обязательно проводят проверку. Для этого достаточно залить в трубы несколько ведер воды.

4. Каждый год, перед началом зимы, обязательно осуществляют чистку труб и лотков от опавшей листвы, веток и грязи.

Важно знать: не стоит чистить трубы металлическими щетками.

Их использование нарушает целостность верхнего защитного слоя. Чистку хорошо проводить при помощи мягкой метлы или струи воды под большим напором.

1. Необходимо следить, чтобы центральная ось желоба точно совпадала с краем карниза. В противном случае возможно переливание осадков.

Установить водосточную систему на крыше своими руками – мероприятие трудоемкое. Но советы профессионалов и точное соблюдение алгоритма работ помогут сделать все качественно и быстро.

Инструкцию по монтажу водостоков своими руками смотрите в следующем видео:

Обслуживание водостока

Своевременное и правильное обслуживание водостока повысит эффективность работы системы и позволит обойтись без дорогостоящего восстановительного ремонта при аварии.

Одним из факторов риска является засорение системы мусором, в том числе, опавшими листьями. Для предотвращения их попадания в желоба рекомендуется устанавливать верхние защитные решетки.

Решетки защищают водостоки от попадания мусора

Важно: Тем не менее, дважды в год, осенью и весной, рекомендуется проводить капитальную очистку системы водостоков, поскольку засориться система слива дождевой воды с крыши может и из-за попадания частиц с небольшими размерами.

Легче всего очистить коммуникации с помощью напора воды. В домашних условиях это можно сделать, используя обычный гибкий шланг. После выполнения промывки необходимо собрать мусор и грязь с решеток.

Даже при обнаружении прилипшей к поверхности желоба грязи, нельзя применять для ее удаления острые предметы, отскребать появившиеся пятна и образования. В этом случае велика вероятность повреждения покрытия (полимерного или оцинкованного), которое неизбежно приведет к коррозии участка.

Особого внимания при очистке требуют проблемные участки (стыки, места поворотов, соединения желобов с воронками и пр.). В этих местах изменяется скорость потока, что повышает риск образования пробок. Способствуют его повышению и неровности поверхности на местах швов.

Если установка водостока для крыши своими руками выполнена качественно, предварительно схема точно рассчитана, а во время эксплуатации владельцы дома не пренебрегают необходимостью проведения профилактических мероприятий, долговечность системы будет максимальной. При этом водосток будет эффективно работать на протяжении всего срока службы, практически не требуя ремонта.

А хорошее состояние и работоспособность водосточной системы способна во многом повлиять на техническое состояние и долговечность самого здания.

Наружная система

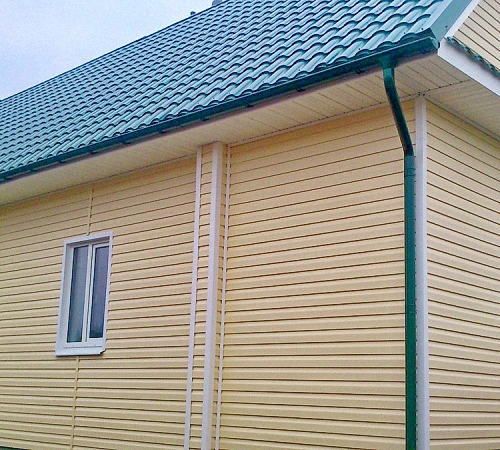

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

Для удобства проведения расчетов, удобнее всего схематично изобразить крышу дома и расположение всех элементов водостока на листке бумаги. Обозначить все известные размеры будущей конструкции.

Из чего состоит наружный водосток

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

• соединительные – применяются для соединения деталей желоба;
• угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
• отводные детали предназначены для соединения желобов с приемными элементами;
• заглушки устанавливаются по тупиковым краям желобов;
• крепежные элементы желоба, металлические пластины которые монтируются на обрешетку;
• крепеж для сливных труб;
• слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
• муфта и колено сливной трубы, предназначены для соединения и изменения направления.

Для того что бы правильно рассчитать необходимое количество дополнительных элементов конструкции, необходимо знать принцип сборки.

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Они должны устанавливаться с шагом 180 см, значит, для правильного расчета необходимо разделить высоту дома в метрах на 0,18 и умножить на количество сливных труб которые планируется устанавливать.

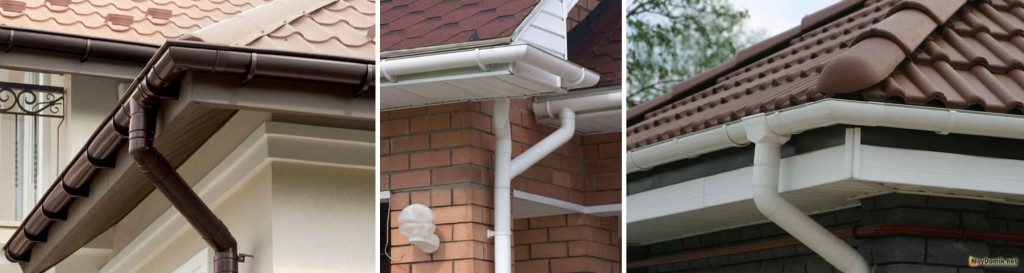

Советы по выбору пластиковой водосливной системы

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Что такое водосток

А что представляет собой сама система водостока? Такая система, как правило, состоит из желоба, муфты желоба, кронштейнов, воронки, заглушки, самой водосточной трубы, муфты трубы, верхнего и нижнего колена водосточной трубы. Теперь следует подумать, как всю эту конструкцию правильно закрепить на крыше. При расчетах за основу нужно брать площадь водосбора крыши. Тут все просто, — число водостоков должно соответствовать числу углов на крыше. При нужных расчетах можно руководствоваться общими правилами. Если дом небольшой, площадь скатов которого до 70 кв. м, то сечение желоба должно быть в пределах 70-115 мм, диаметр труб — 50-75 мм. Если площадь скатов больше 100 кв. м, то используются желоба 140-200 мм, диаметр трубы должен составлять 90-160 мм.

Огромное значение имеет и правильно выбранный уклон водоотвода. Если этот уклон будет мал, то вода будет переполнять желоб, а при слишком сильном уклоне воронка не сможет хорошо пропускать поступающую воду. В основном, уклон желоба делают в пределах 2-5 мм на один погонный м.

Установка водостоков — основные правила

На практике есть несколько вариантов крепления водостока к крыше. Здесь вы сами в праве выбрать самый оптимальный способ. На выбор и способ крепления влияет форма системы:

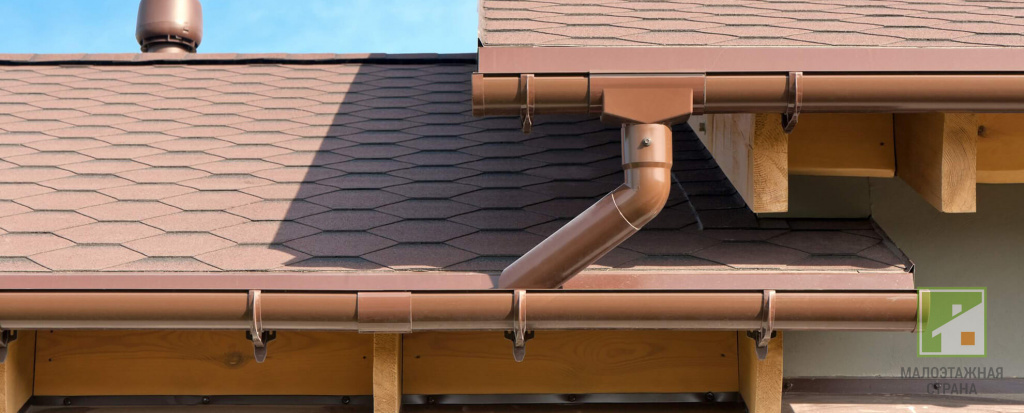

1. Как установить водостоки, если крыша уже покрыта? Самый простой и самый распространенный вариант – это крепление водостока с помощью кронштейна к лобовой доске кровли. Это позволяет легко и быстро монтировать водосток на готовую крышу. Чаще всего такой вариант применяют при монтировании ПВХ систем. Преимущество в том, что данный водосток может выдерживать широкий диапазон нагрузок. Если же, ваша система сделана из металла, вы столкнетесь с проблемой, что кронштейны водостока короткие, но из этой ситуации можно выйти, удлинив их при помощи стропильной ноги;
2. Второй способ — крепеж водосточного желоба осуществляется до укладки самой кровли. Сам желоб монтируют на стропильную ногу. Такой способ актуален для больших крыш (большая площадь), где применяют тяжелые кровельные материалы;
3. Третий способ крепления осуществляется при помощи длинных крюков, или сборных кронштейнов. Такая методика будет актуальна если расстояние между стропилами больше чем 600мм.

Крепление к лобовой доске

Другие методы крепления

Для того, чтобы система водоотвода была установлена правильно вам нужно знать:

• сами держатели необходимо установить на расстоянии не меньше ;
• установить правильный угол желоба (по направлению водосточной трубы) %, именно такой наклон позволяет воде самостоятельно очищаться;
• сам крой желоба должен быть на 3 см ниже от ската крыши.

Уклон желоба на 1 метр длины
