Как рассчитать винтовые сваи для фундамента

Поиск золотой середины

Фундаментальная основа, как правило, требует значительных вложений, что составляет ощутимую долю всех финансовых вложений в строительство дома. В результате чего и возникает желание немного сократить их за счет высоты фундамента.

При расчете ширины и глубины заложения основания, в итоге получаются необходимые их значения, руководствоваться которыми нужно во время выполнения работ.

При сооружении верхней части используют доступные материалы для строительства и диапазон высоты может быть различным.

Типы свайных фундаментов

Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:

• Снижение расхода материалов.
• Возможность устройства на сильнопучинистых грунтах.
• Возможность монтажа на участках с большим уклоном.
• Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.

Сваи применяются 3 видов:

• Забивные.
• Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
• Винтовые.

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Разновидности свайных фундаментов Источник

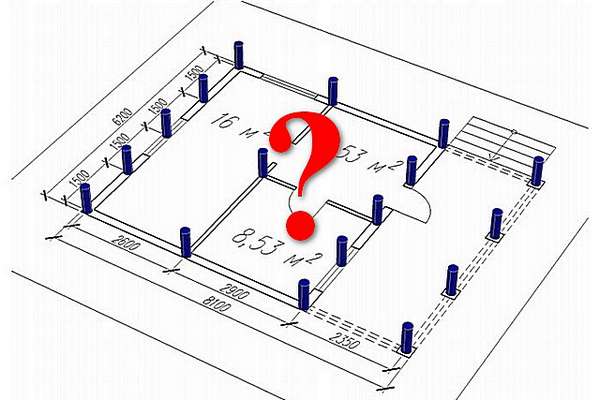

Инструкция по расчету количества свай для свайно-винтового фундамента

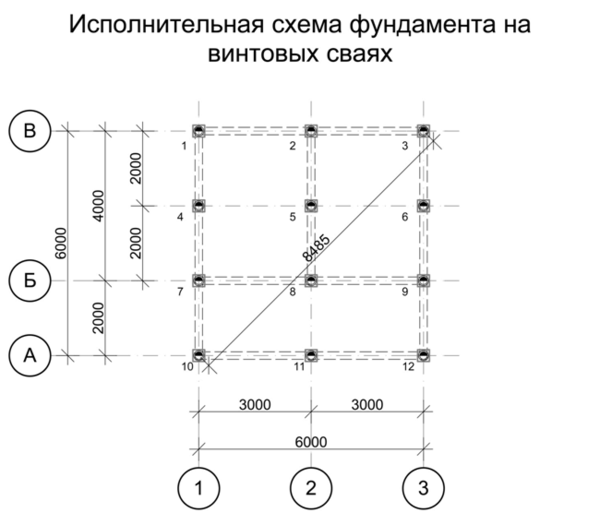

Как правило, специалисты начинают проектирование свайно-винтового фундамента из расчета количества свай, выбора их параметров и размещения на схеме с наружной и внутренней стороны дома.

Также для гарантии качественной работы необходимо тщательно размерить расстояние между сваями. Весь этот процесс можно выполнить самостоятельно, тем более что существует упрощенный расчет основы с применением свай.

Способы расчета

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать.

В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома.

Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

Варианты ростверков для винтовых свай

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

• 57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
•  76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
• 89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
• 108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Диаметр элементов зависит от веса постройки

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Общие сведения по результатам расчетов

• О бщая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.
• П лощадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.
• П лощадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• О бщий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• В ес бетона — Указан примерный вес бетона по средней плотности.
• Н агрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
• М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
• М инимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
• М инимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.
• М инимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.
• Ш аг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
• О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• О бщий вес арматуры — Вес арматурного каркаса.
• Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов.

4. Подсчет требуемого количества свай

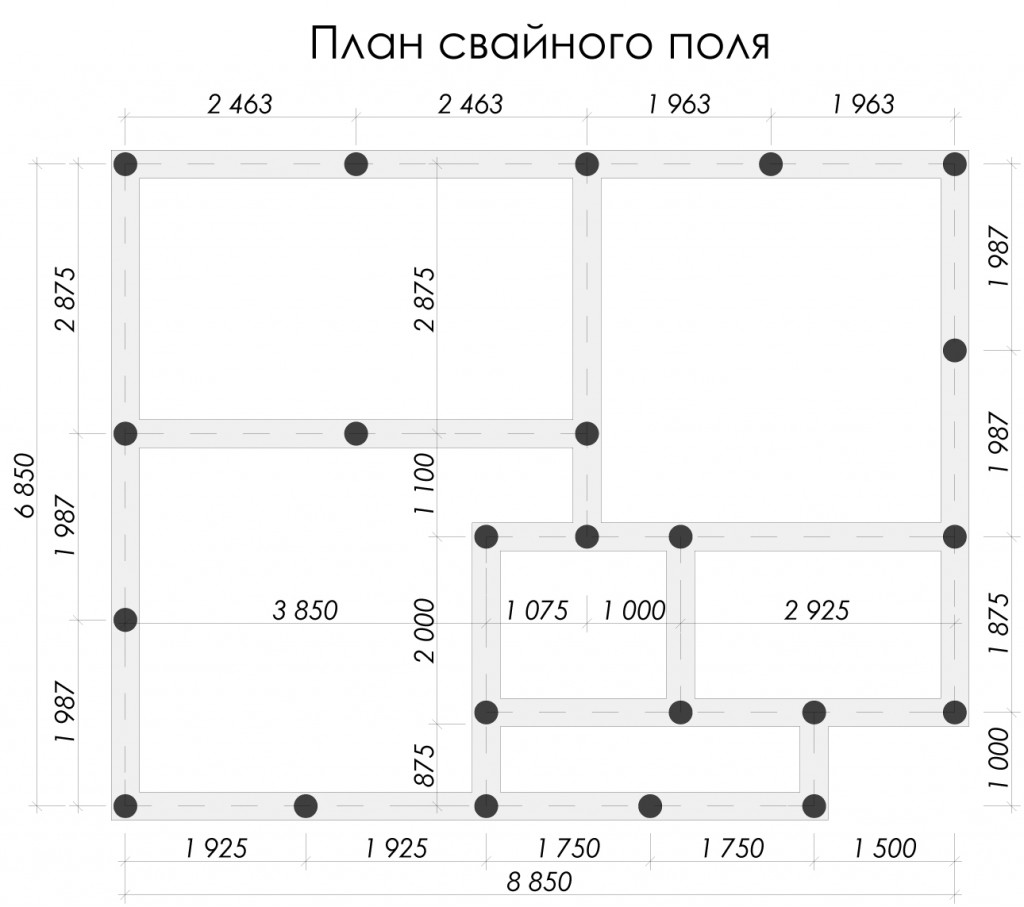

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Свайно-винтовой

Данный вид весьма распространен при строительстве коттеджей. Элементы для такого основания представляют собой металлические цилиндры с винтовым наконечником, который способствует удобному вводу в грунт.

• 57 мм под легкие заборы;
• 76 мм под кладовые, сараи, заборы средней тяжести;
• 89 мм подходят для устройства фундаментов под одноэтажные дома облегченной конструкции (деревянные, каркасно-щитовые);
• 108 мм применяют для возведения оснований под одно- и двухэтажные дома из бруса, пено- и газобетона.

Используя эти данные, можно подобрать нужный диаметр, не прибегая к сложным вычислениям.

Расчет свайного фундамента продолжает определение длины рабочих элементов. В данном случае необходимо учитывать плотность грунтов и рельеф местности:

• Если нет данных геологических исследований, выкопайте 0,5-1 метр земли и посмотрите на поведение грунта: если удалось достичь плотных песков или глины, выбирайте сваи длиной 2,5 м. Если на данной глубине находятся грунтовые воды, торфяник или плывун, с помощью садового бура попробуйте добраться до плотных слоев, а затем по данной глубине определите нужный размер столбов.
• При колебаниях высот на участке следует определить размер их перепадов. Выбранная при исследовании грунта длина сваи будет располагаться на самых высоких точках. Длину элементов для более низких участков рассчитывайте по принципу «длина верхней сваи + величина перепада высоты + 0,5 м». Как правило, при монтаже разноуровневых оснований высота столбов может не сойтись с расчетной. Тогда лучше срезать лишнее, чем переустанавливать уже заглубленный элемент.

Рассчитываем ростверк.

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Чтобы нагрузка на опоры от веса строения была распределена более равномерно, прибегают к изготовлению ростверка.

Свайный фундамент расчет свай.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Свайный фундамент расчет свай.

Фундамент с железобетонным ростверком.

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Рекомендация: Хорошая обзорная статья, из нее узнаете о расчете количества свай для каркасного дома или коттеджа, информация подойдет так же и для дач, бань и других зданий и сооружений. Обратите особое внимание на грунт и возможность монтажа свай. Приобретите несколько свай в запас, скорей всего придется усилить отдельные участки фундамента.

Выводы

Имеем буронабивные сваи с шагом в 2 метра, высотой в 2.5 метра (2 метра под землёй и пол метра над уровнем земли. На пятно 10х10 метров их понадобиться 36 штук.

Стоимость одной ТИСЭ-сваи на начало 2020 года — от 1 300р. до 1 900р. за штуку. Первая — бурим сами, вторая цена — привлекаем ямобур.

Всё свайное поле с бурением вручную — 50 000 рублей. С услугами ямобура — 75 000.

ЖБ или винтовая свая — около 6 000 рублей за сваю с работой. Такой фундамент будет стоить 216 000 рублей.

Итого — ТИСЭ дешевле почти в 3 раза. На 141 000 рублей.

Рекомендую изучить:

1. Расчёт стоимости УШП (утеплённой шведской плиты) для дома 64 м2
2. Бур Тисэ. Отличная инструкция от практика
3. Финский способ утепления фундамента ВНУТРИ
4. Фундамент из железобетонных забивных свай — плюсы и минусы

Изучение характеристик грунта

Несущая способность буронабивной сваи будет во многом зависеть от прочностных характеристик основания. В первую очередь стоит выяснить прочностные показатели грунтов на участке. Для этого пользуются двумя методами: ручным бурением или отрывкой шурфов. Грунт разрабатывается на глубину на 50 см больше, чем предполагаемая отметка фундамента.

Схема буронабивного фундамента

Перед тем, как рассчитать свайный фундамент рекомендуется ознакомиться с ГОСТ «Грунты. Классификация» приложение А. Там представлены основные определения, исходя из которых, тип грунта можно определить визуально.

Далее потребуется таблица с указанием прочности грунта в зависимости от его типа и консистенции. Все необходимые для расчета характеристики приведены на картинках ниже.

Глинистая почва в области подошвы сваи

Глинистая почва по длине сваи

Песчаный грунт

Крупнообломочные породы

Параметры

• стены и перегородки;
• перекрытия;
• крыша.

2. Дополнительный вес — нагрузки временные:

• вес снега, выпавшего на крышу;
• эксплуатационный вес содержимого дома: мебель, оборудование, отделочные материалы, включая людей (в среднем — 350 кг/м²).

3. Правильный расчет нагрузки на свайно-винтовой фундамент невозможен, если не учесть динамические нагрузки (кратковременные):

• создаваемые порывами ветра;
• возникающие в результате осадки строения;
• возникающие при перепадах температур.

О том, как рассчитывается винтовой фундамент дополнительно рассказано на видео ниже:
