Как правильно сделать крышу дома своими руками

Создаем изоляционный пирог

Еще одна работа, о которой нельзя забывать – создание слоя изоляции. Прежде всего, для этого нужно уложить пароизоляцию по внутренней стороне стропил и зафиксировать ее при помощи скоб.

После этого осуществляется укладка теплоизоляционного материала, который нужно уложить вплотную к стропилом, не оставляя щелей. Сверху теплоизоляции, шаг в 50 см, набивается обрешетка – именно она и держит всю теплоизоляцию на себе.

Гидроизоляционный слой укладывается с внешней стороны стропил, создавая защиту от случайных проникновений влаги. Завершающий этап – укладка кровли на гидроизоляционный слой.

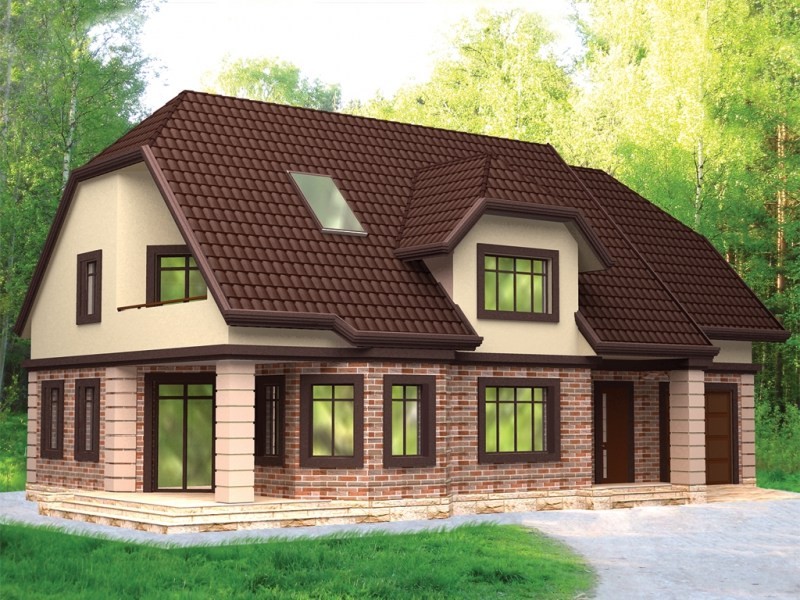

Как сделать мансардную крышу

[rek_custom1] По нормативным документам этаж мансардный — это тот объем, находящийся под покрытием кровли, использующийся для того, чтобы размещать там подсобные либо жилые помещения. Высота же стен наружных при этом нужна не более полутора метров в целом, в ином случае это пространство считается целым жилым помещением. Для кровли используйте битумную черепицу iko цена которой будет выгодной для Вас.

Устройство мансарды своими руками предельно выгодное занятие как во время строительства, так и во время использования самого дома. В случае строительства затраты уменьшаются, потому как высота вертикальных конструкций для ограждения так же уменьшается. Это все потому что сама мансарда берет на себя функцию ограждающей конструкции, при этом она продолжает служить своей изначальной цели.

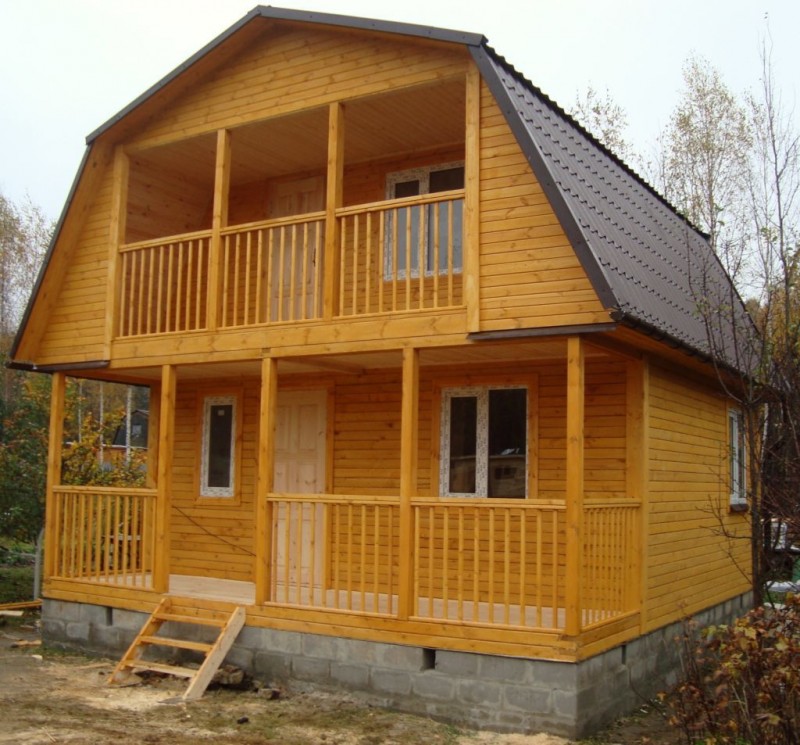

Этаж мансардный

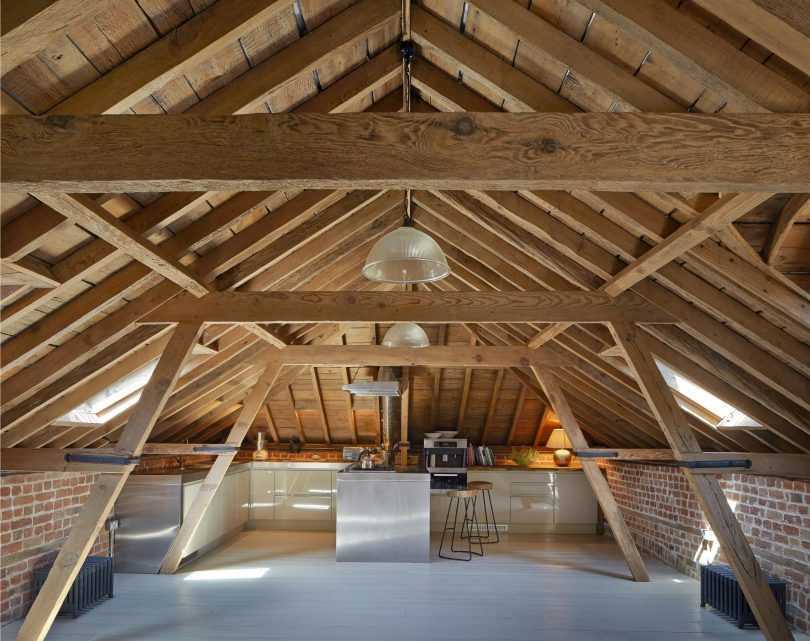

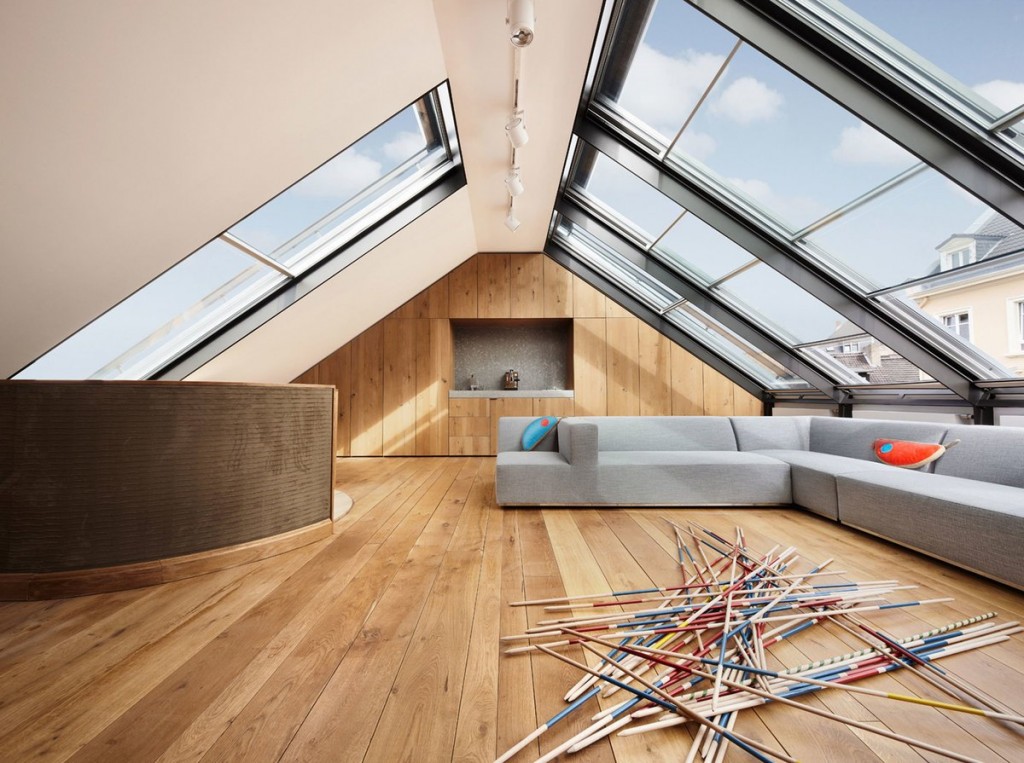

Мансарда — помещение, находящееся под кровлей, из нее можно будет сделать отдельное жилое помещение. Во время использования затраты могут уменьшаться из-за следующих пунктов:

• Снижение объема помещения для отопления, в следствии чего уменьшаются траты финансов на отопление помещения, а эти затраты на коммунальные услуги как раз являются довольно внушительными.
• После того как строительство окончено, специалисты из БТИ должны провести замеры строения, после этого владелец получает паспорт этого объекта. Начисление налогов и процесс оплаты коммунальных услуг происходит как раз исходя из тех значений, которые указаны в этом документе (при том условии, что происходит подключение к системам централизованным, а также при отсутствии учетных приборов, однако это в наши дни почти не встречается).
• Площадь этажа с мансардой включают в полную площадь строения с различными коэффициентами (0.8 либо 0.7), которые зависят от угла наклона кровельного покрытия, а также от высоты наружной стены, это дает возможность хорошо сэкономить во время всего периода эксплуатации строения.

Изготовление мансарды: подготовка

Начинать строительство мансардной крыши нужно с подготовки схематичного проекта, на этом проекте должна отображаться мансардная крыша, точнее ее чертеж, ее полное устройство. Обычно кровля, применяемая для мансардного этажа является двускатной, которая дает возможность предусмотрения полноценных окон во фронтонах, однако есть возможность воспользоваться четырехскатной вальмовой кровлей.

Если же вы собираетесь использовать вальмы для того, чтобы осветить помещения, то есть возможность установки оконных проемов для мансарды исключительно. Подобный способ является более сложным во время монтажа элементов мансардной крыши, а также во время построения интерьеров внутри. Однако, затраты снижаются во время такой кровли из-за того, что фронтоны отсутствуют. В кирпичном строении экономия будет куда более заметной, потому как стоимость самих строительных работ по монтажу ограждений стен, а также стоимость материалов в таком доме довольно высокая сама по себе.

Устройство мансардной крыши в доме происходит с момента измерения кровли, ее форм и размеров. Уже было упоминание о подборе типа систем стропилов (вальмовая четырехскатная или двухскатная). После этого надо сделать выбор ската, прямого или ломаного. В числе недостатков ломаного ската значатся такие как увеличение стоимости, а также сложности самого процесса. Однако, применение этого способа можно легко обосновать необходимостью увеличить высоту самого помещения за счет того, что изменится угол наклона у мансардной кровли.

Во время этапа проектирования необходимо определиться с оптимальным уклоном мансардной кровли. Этот выбор будет зависеть от используемого материала для кровли, накладывающего определенные ограничения, а также от соображений эргономики.

Прежде чем приступить к строительству мансарды:

1. Очень важно произвести расчеты все несущих ее элементов на предмет прочности и изгиба.
2. Кроме того, надо выбрать состав, из которого будет изготовлен кровельный пирог.
3. Надо произвести расчеты теплотехники и выбрать материалы.

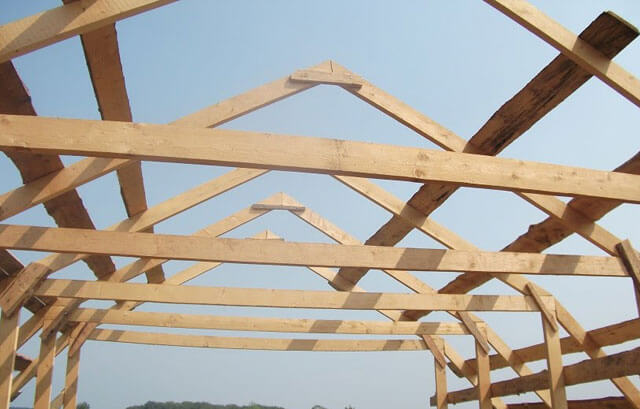

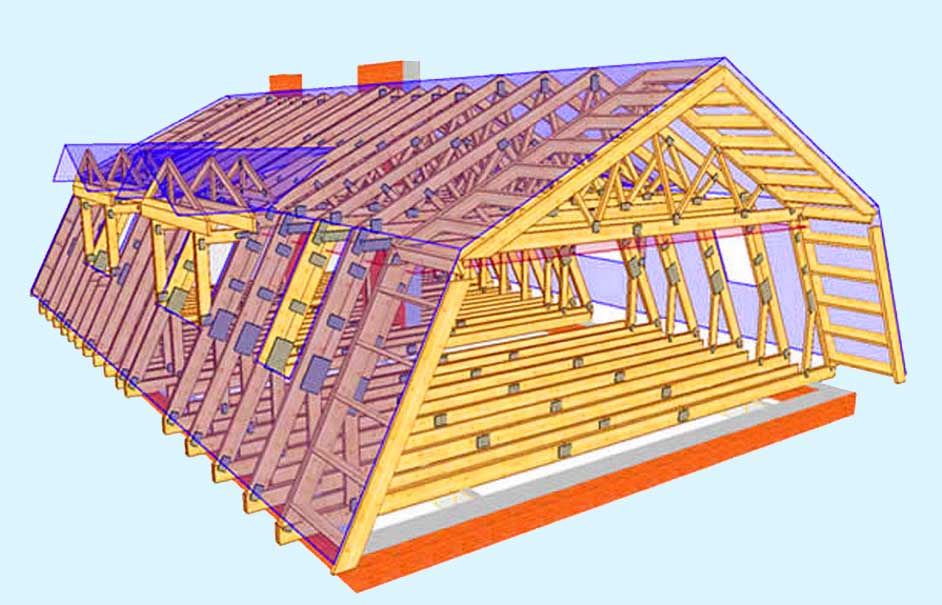

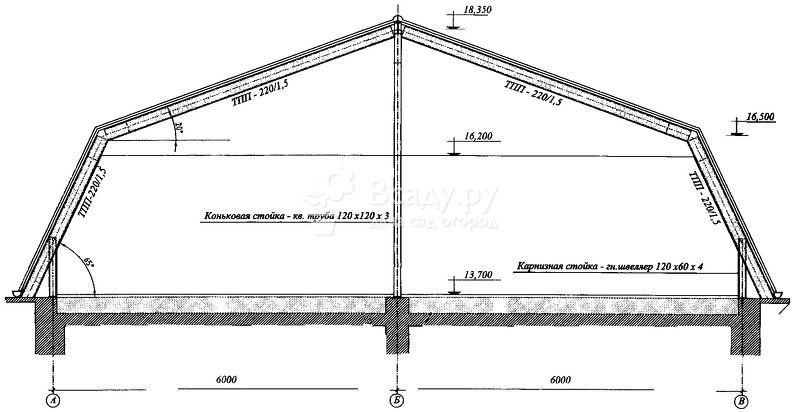

Стропильная система мансардной крыши. Расчет и возведение

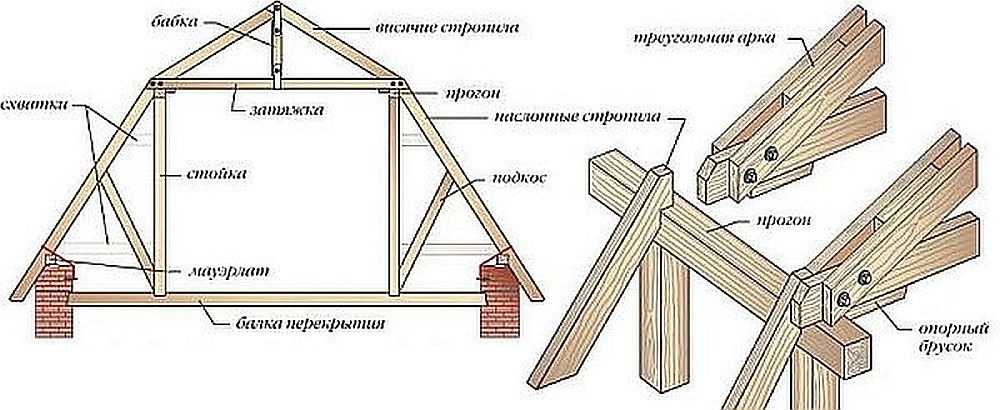

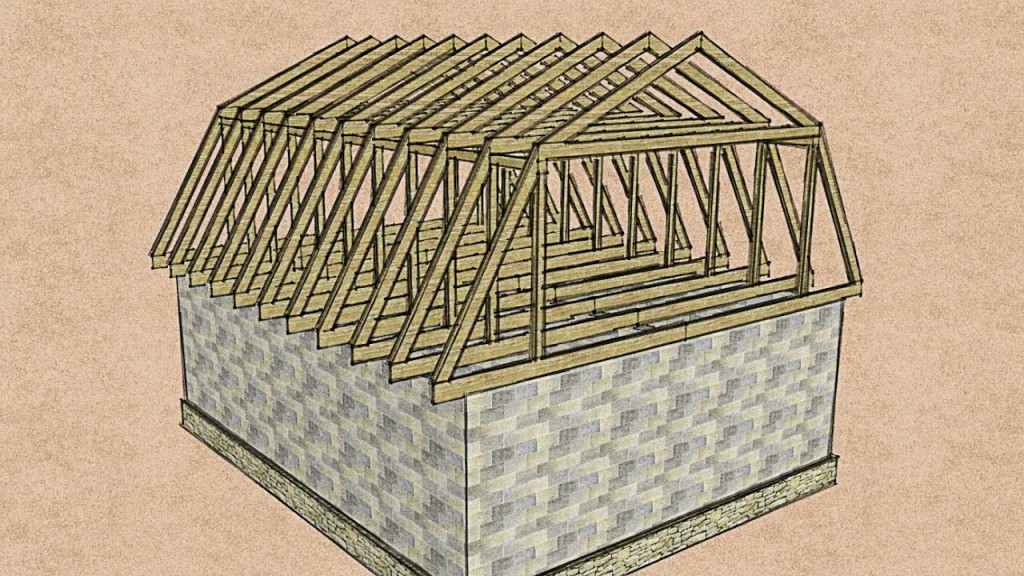

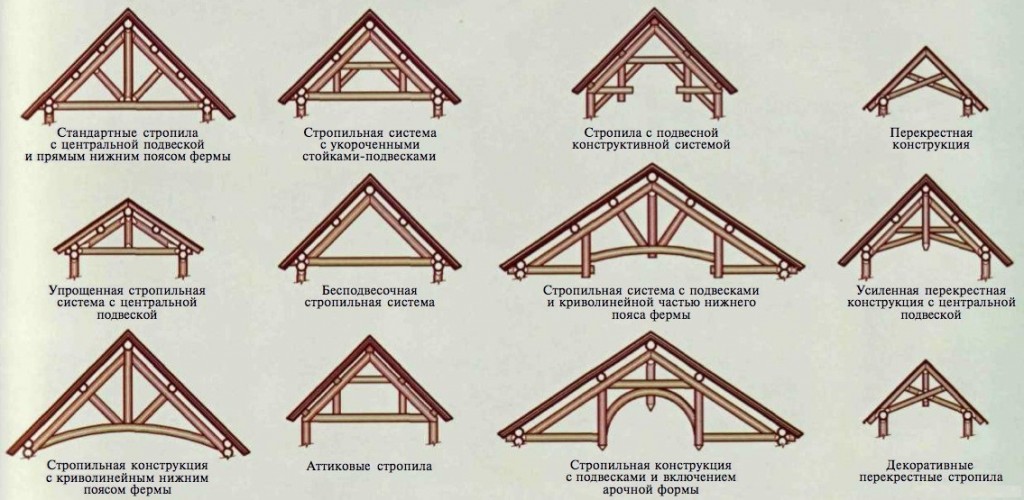

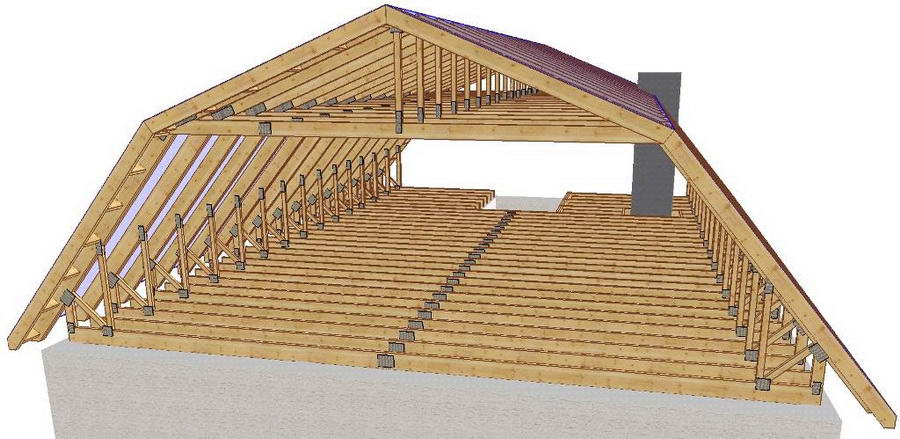

Схема стропильной системы ломаной двускатной кровли достаточно проста. Состоит она из таких элементов, как:

• Мауэрлат – брус, прикрепленный к стенам, на который опираются ноги;
• Наслонные (нижние) стропила;
• Висячие стропила (верхние);
• Стойки, подкосы и затяжки.

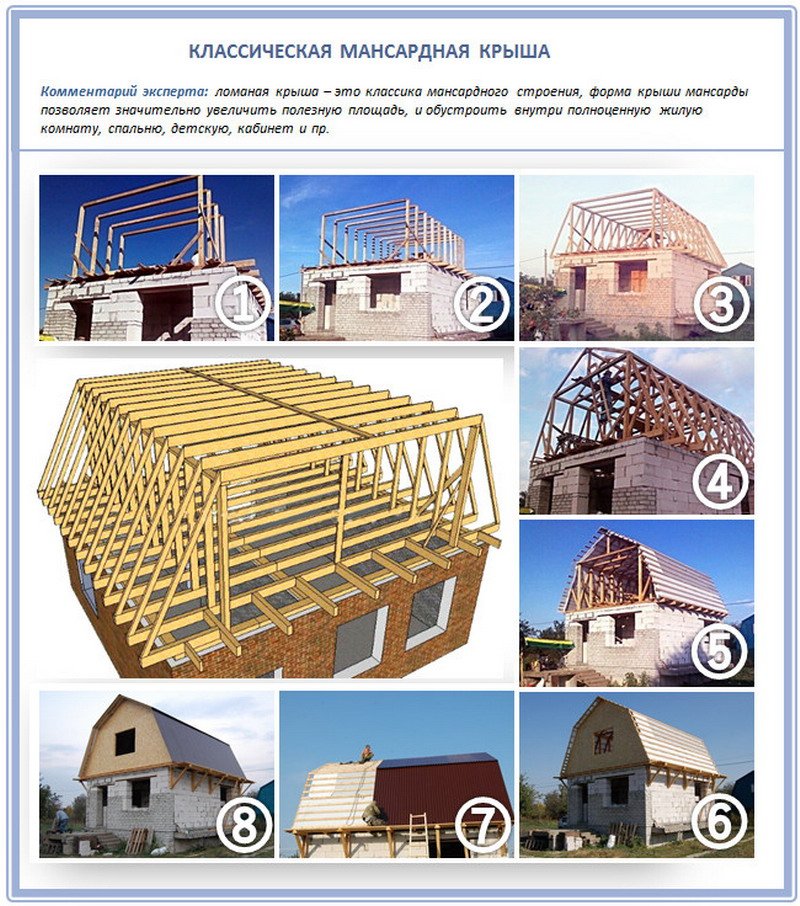

Строительство мансардной крыши стоит начинать только после составления проекта и расчета длины всех необходимых элементов стропильной системы. Прежде всего следует выбрать угол наклона скатов (для нижней части он обычно больше, чем для верхней), а также высоту будущей комнаты в мансарде. После этого длину элементов можно будет рассчитать по формулам:

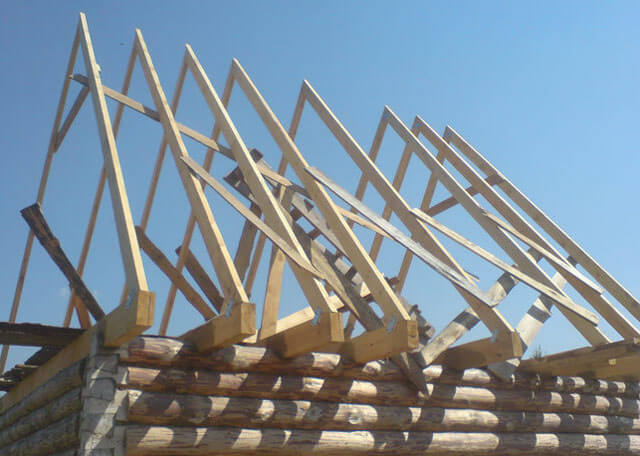

Итак, все расчеты выполнены. Теперь посмотрим, как возводится мансардная крыша своими руками, а вернее ее стропильная система:

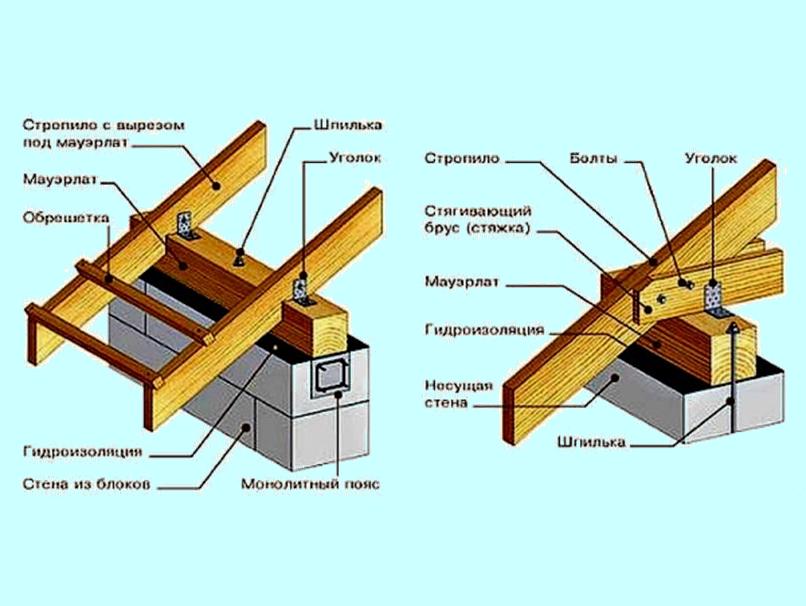

1. 1) В первую очередь на анкерные болты, залитые в стены при возведении, крепится мауэрлат;
2. 2) Далее выставляются стойки (их длина равна высоте жилого помещения в мансарде). Фиксируют их с помощью временных распорок;
3. 3) Затем монтируют прогон;
4. 4) На него кладут затяжку;
5. 5) На следующем этапе устанавливают нижние стропила. Расстояние между ними обычно составляет ;
6. 6) Монтируют верхние стропила;
7. 7) Обшивают фронтон.

Составляющие стропильной системы чаще всего крепятся друг к другу посредством оцинкованных уголков. Раскраивать ноги лучше всего по шаблону. Делается он из тонкой доски, ширина которой равна ширине самих стропил.

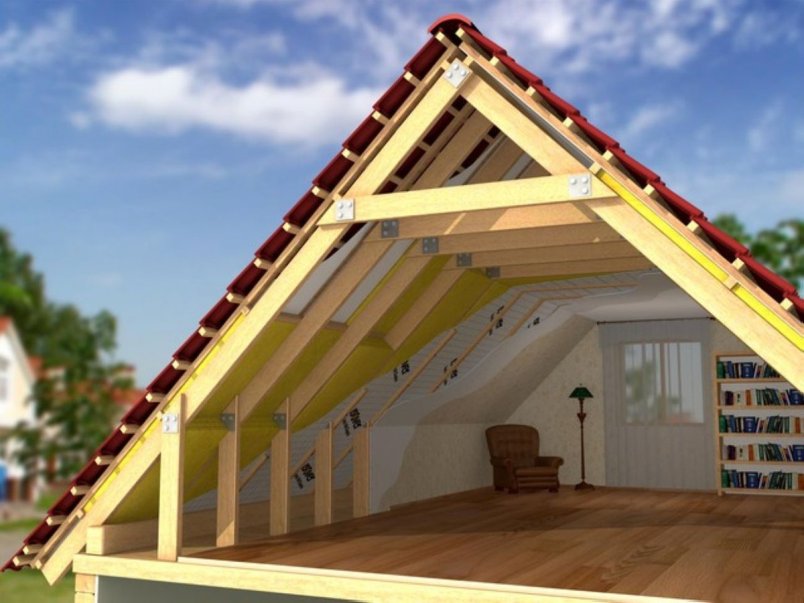

Кровельный пирог крыши мансарды

Крыша мансарда своими руками должна возводиться с соблюдением всех положенных технологий. Для кровельного пирога они таковы:

Важно: Гидроизоляционная пленка должна быть прикреплена с провисом. Дело в том, что кровля подвержена разного рода подвижкам. В случае сдвига элементов в результате усадки или по каким-либо другим причинам, установленная внатяг пленка может просто порваться.

Утепление крыши

Совет: Окна мансарды устраиваются между стропилами. В том случае, если предполагается использовать заводской вариант рамы, стоит сделать расстояние между ногами в 80см. Именно на такой шаг рассчитано большинство покупных окон. Надеемся, теперь вам более или менее понятно, как построить мансардную крышу. При наличии хотя бы минимума опыта в строительстве, разобраться во всех тонкостях сборки этой конструкции будет не сложно.

Видео по теме «Крыша мансарда своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

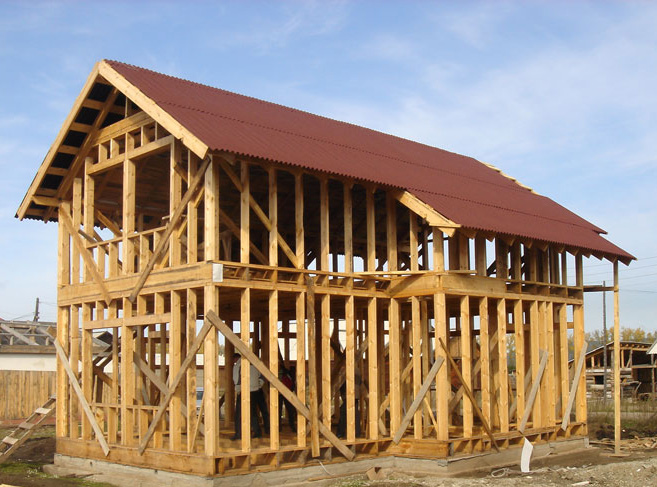

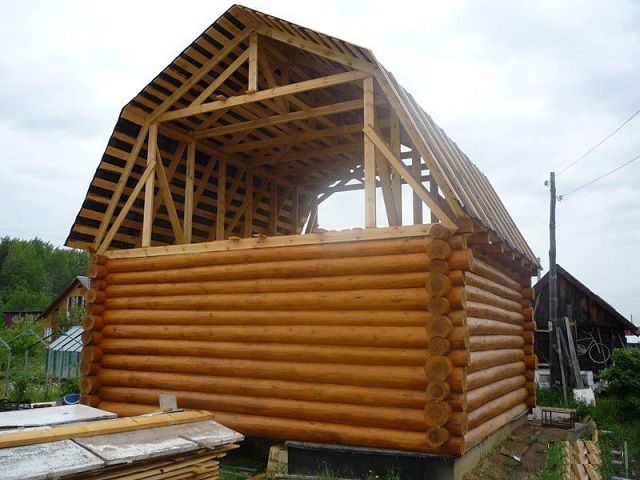

Деревянный каркас мансардного этажа

Для сборки каркаса мансардного этажа из дерева целесообразно применять технологию блочного монтажа.

В удобных для работы условиях в горизонтальном положении, на земле или перекрытии, из отдельных деталей собирают крупные части каркаса, а затем устанавливают их вертикально на место. Такой метод значительно ускоряет работы.

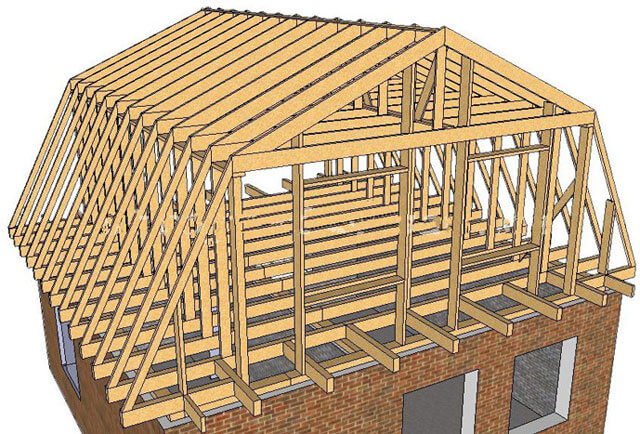

Каркас ломанной крыши дома с мансардой. 1 — верхние коньковые стропила; 2 — коньковая накладка; 3 — ригель; 4 — балка чердачного перекрытия мансарды; 5 — нижние мансардные стропила; 6 — каркас боковой стены мансарды; 7 — балка перекрытия этажа дома.

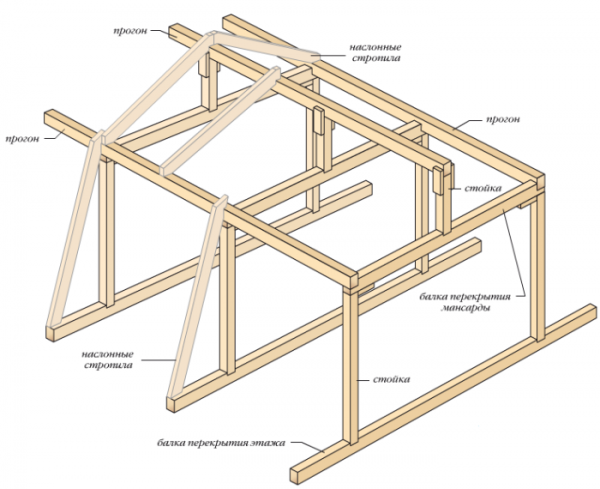

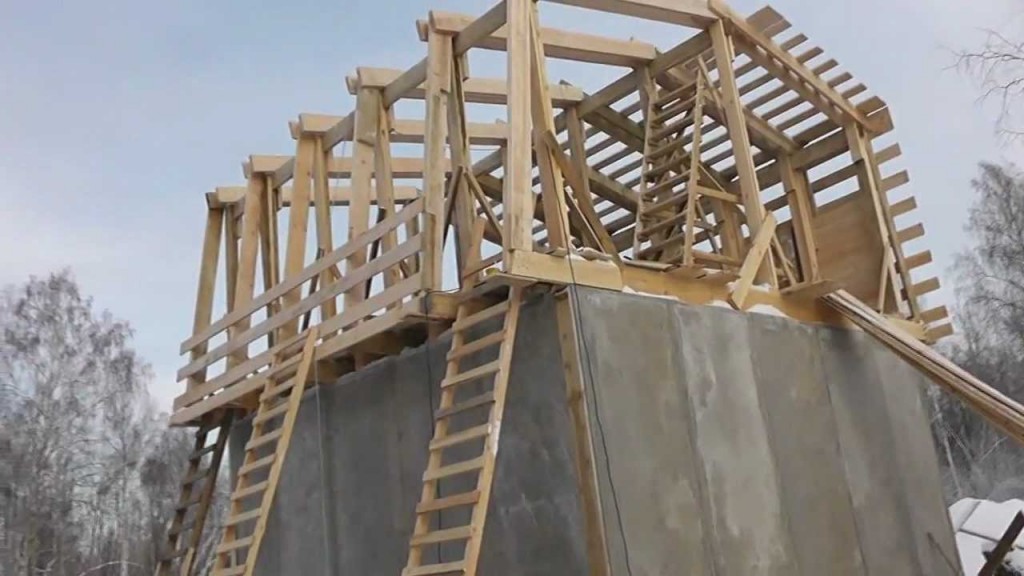

Работы по сборке каркаса мансарды ведут в следующей последовательности.

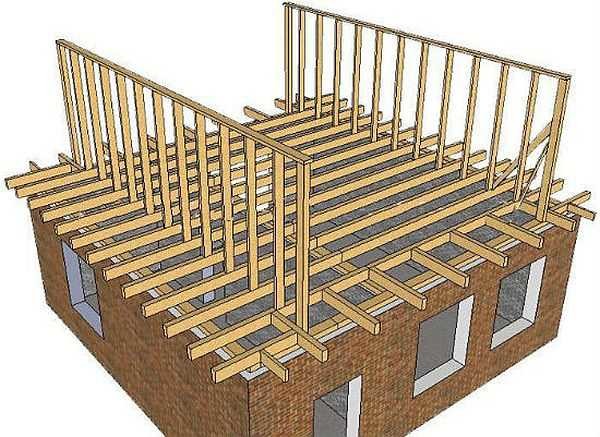

Сначала собирают продольные рамы боковых стен мансарды, поз.6 на рисунке. Для этого два бруса укладывают друг на друга и пользуясь угольником размечают гнезда для стоек. Пропилы для соединения со стойками  «в пол дерева» выполняют сразу на обеих брусьях обвязки.

Продольная рама каркаса стены мансарды. 1 — брус верхней обвязки; 2 — стойка; 3 — брус нижней обвязки

Место соединения стойки и бруса обвязки  боковых стен рекомендуется укреплять накладкой из фанеры или оцинкованной стали.  Соединение деталей рамы «в пол дерева» с накладками увеличивает жесткость каркаса.

Собранные рамы стен мансарды устанавливают на место в вертикальное положение  и закрепляют временными раскосами. Поверх рам устанавливают балки чердачного перекрытия, поз.4. На балки сверху укладывают временный настил.

Коньковую часть каркаса также предварительно собирают в готовые узлы.  В настил вбивают гвозди, и по ним, как по шаблону, собирают стропильную раму из верхних стропил, поз.1, коньковой накладки, поз.2, и ригеля, поз.3.

Нижние концы стропил (поз.1 и 5) обязательно должны иметь соединение «в упор» с балками, поз. 4 и 7 соответственно. Стропила из досок соединяют с балками из бруса с помощью шипа (узлы А и Г). Для облегчения выдалбливания пазов в балках перекрытий, поз.4 и 7, применяют такой способ:

Выдалбливание пазов в балках ломанной крыши дома с мансардой. 1 — шина цепной пилы; 2 — долото; 3 — паз; 4 — брус балки.

Цепной пилой в брусе делают продольные пропилы. Оставшиеся перемычки между пропилами выдалбливают долотом.

Детали каркаса мансарды скрепляют  строительными скобами, как показано на рисунке, или стальными оцинкованными соединителями на саморезах.

Пошаговая инструкция по строительству мансарды своими руками

1. Проект будущей мансарды

Главным элементом в этой работе является крыша, которая отличается своим нетрадиционным строением. Очень часто в крыше устанавливаются оконные проемы. Отличия их в том, что они располагаются под углом. Крыша мансарды своими руками часто включает в себя изменения профиля, делая его ломаным.

2. Форма крыши

Наперед представьте, какой формы должна быть будущая крыша и углы наклона плоскостей.

Крыша мансарды может быть:

• Ломаная двускатная.
• Стандартная двускатная.

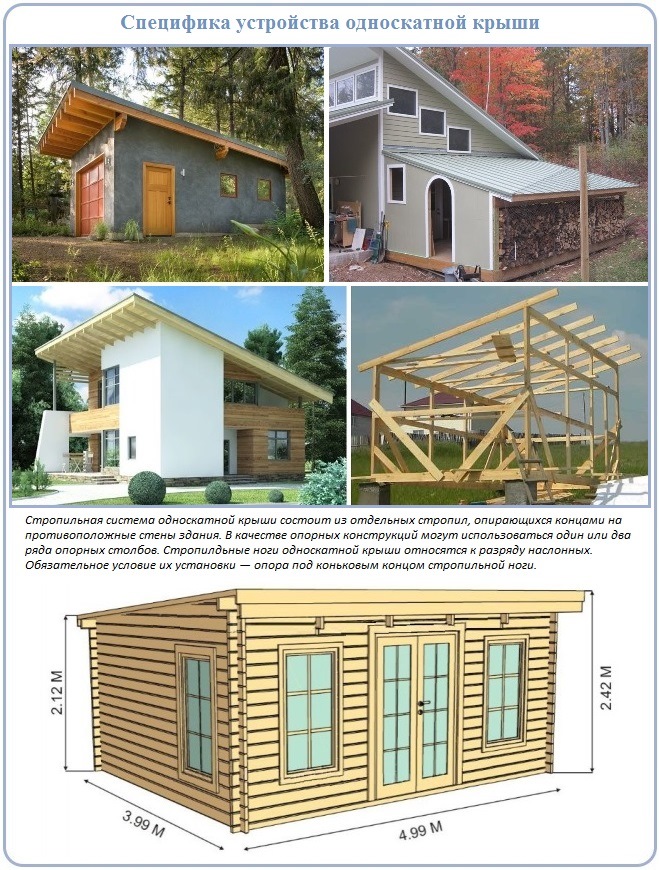

• Односкатная (встречается редко).

Приступайте к чертежу. Он должен быть сделан в разных проекциях. Обязательно укажите размеры и укажите взаимное расположение всех элементов.

3. Строительство каркаса будущей мансарды

Специалисты считают, что этот этап строительства считается самым трудоемким. Самостоятельно эту работу выполнить не получится, она требует привлечения напарника. По периметру верхней части дома необходимо уложить мауэрлат. Далее прикрепите две крайние стойки со стропами к мауэрлату (горизонтальные бруски, связанные между собой) с помощью металлических уголков. После этого установите продольную перемычку по верхней части стоек.

4. Арочная конструкция

Натяните шнур. Между получившимися арками поставьте внутренние элементы каркаса. Учитывайте тот факт, что их размер должен соответствовать боковым аркам. Между всеми стоиками должен быть одинаковый шаг. Элементы арочной конструкции стоит крепить с помощью металлических скоб и уголков. При выставлении наклонных элементов крыши выдерживайте расчетный угол наклона ската и центровку. После этого с наружной стороны получившейся крыши с помощью молотка и гвоздей прибейте обрешетку из реек или досок. Не забудьте оставить в ней проемы для будущих окон.

5. Гидро- и теплоизоляция

Гидро и теплоизоляция является важным этапом в строительстве мансарды своими руками. Лучшим вариантом защиты мансарды от влаги является пленка мембранного типа.

Укладывается она поверх обрешетки. Для утепления отличным материалом является минеральная вата. Крепится вата с внутренней стороны стропильной системы. Важно, чтобы укладка была проведена без щелей.

6. Укладка кровельного материала

Сегодня есть большой выбор кровельных материалов: профнастил, металлочерепица, шифер и т. д.

7. Монтаж окон и внутренняя отделка

Далее приступайте к монтажу оконных конструкций и внутренней отделки мансарды своими руками.

Воспользовавшись вышеперечисленными подсказками, у вас больше не возникнет вопрос, как сделать мансарду своими руками, так как мы этот вопрос раскрыли полностью.

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения фронтона

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой двухскатной крыши

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

Особенности монтажа

Монтаж крыши проходит в несколько этапов. Можно выделить основные из них:

1. Закрепить мауэрлат к стенам.
2. Собрать стропильные фермы.
3. Сделать конёк.
4. Закрепить обрешётку.
5. Завершить кровельные работы.

Работая с деревом, следует проводить обработку поверхностей антигрибковым средством, чтобы деревянные части служили долгое время. Также, чтобы дерево в скором времени не сгнило, древесину перед монтажом нужно хорошо просушить. Сушка на открытом воздухе подойдёт, этот способ лучше, чем если сушить дерево искусственным путём.

Если ваш дом атаковала плесень, прочитайте статью как избавиться от грибка в квартире на стене.

Утепление помещения

Если вы изначально хотите сделать дом с хорошей теплоизоляцией, чтобы для отопления мансарды было достаточно обогревателя  в 400 Вт, тогда нужно отдать предпочтение крышам со сплошной обрешеткой. Рассмотрим подробнее, как сделать действительно «выгодную» крышу, которая будет экономить ваши деньги все последующие годы.

1. Делаем верх мансарды. Обязательно должна быть пароизоляция, так как температура в помещении и в воздушной камере над потолком будет отличаться на 15-20 градусов зимой, тепло будет «убегать» с помещения. Снизу на затяжку вы набиваете гипсокартон, на который потом уже можно нанести отделочные материалы (штукатурку, натянуть пленку и т.п.), сверху затяжки размещаете фольгу для изоляции пара, утепляете ее любым рулонным утеплителем, который придется вам по душе. Такая система исключит конденсат, повысит теплоэффективность на 35%.
2. Перед тем, как сделать мансарду, надо определиться, чем вы будете перекрывать крышу. Идеальный вариант – шифер, рубероид, ОСБ лист и обрешетка. Такая система позволит существенно сэкономить затраты на отопление дома, хотя сама установка стройматериалов является дорогой. Обрешетку лучше делать густой, чтобы плита ОСБ не «играла» на ней, была идеально ровной. Далее покрываем ее смолой, укладываем толстый рубероид, желательно выбрать самый гибкий. На него уже можно будет просто прибить шифер. Некоторые строители используют еще прокладку из утеплителя в 0.5 см, чтобы шифер плотнее прилегал к твердой поверхности, не расшатывался со временем. Теплоэффективность, конечно же, тоже существенно повышается.
3. Утепляем изнутри. Одним из самых важных моментов утепления дома является установка ДВП и плит утеплителя. Между стропил все место (без «окон») должно быть занято утеплителем, стыки которого  проклеивать или плотно сбивать (в зависимости от вида материала). Если позволяют средства, можно нанести жидкий пенополиуретан, прямо по обрешетке и внутренней части ОСБ. Стоимость одного квадратного метра будет около 200 рублей, но оно того стоит – вы устраните возможный конденсат и без швов утеплите все скаты крыши.

При утеплении можно использовать обычный пенопласт – его эффективность небольшая, но при солидной толщине материала (до 8-10 сантиметров) он будет не хуже альтернативных строительных смесей. Единственный большой минус – он не везде подойдет для плотного утепления, также занимает много места.

Утепление пола – очень важный момент, поскольку немало тепла уходит именно через него, особенно, в кирпичных домах, где роль перекрытия играет бетонная плита. Но даже деревянный сруб должен утепляться между этажами. Для этого достаточно просто положить рубероид в два слоя, а на него закрепить плиту ДВП, преимущественно ПТ-100 или М-20. Далее уже можно настилать привычный пол, например, теплый линолеум. При минимальном обогреве помещения ходить по нему будет очень тепло, он нагревается даже при отоплении первого этажа.

Строительство кровли

Первым делом, на основании проекта, нужно выполнить прочную стропильную систему. Учтите, что для домов из бруса, верхние венцы сруба будут служить основанием для монтажа стропильной системы. А для домов из кирпича или бетонных блоков, для получения прочной и ровной основы под стропильную систему, как правило, устраивают армированный железобетонный пояс. В железобетонный пояс закладывают оцинкованные шпильки для последующего насаживания на них мауэрлата, который и будет нести всю нагрузку от смонтированных стропил, обрешетки и самого «кровельного пирога».

После установки мауэрлата на двойной слой гидроизоляции и его закрепления, производится монтаж стропильной системы. Вначале изготавливается образец-шаблон стропильной деревянной фермы (из сухой хвойной доски 50х150мм), по которой на земле будут изготавливаться все остальные фермы. Монтирование стропильных ферм к мауэрлату производится с помощью шпилек, скоб и кронштейнов на саморезах, начиная с крайних ферм. При этом между коньками установленных крайних ферм, натягивается нитевой уровень, по которому производится монтаж остальных ферм. Далее производится установка дополнительных ребер жесткости, окон и монтирование основы непосредственно для мансардного помещения.

На следующем этапе работ с внутренней (нижней) стороны стропил крепится слой пароизоляции, между стропилами производится укладка утеплителя и поверх утеплителя монтируется гидроизоляционный слой. Далее уже можно приступать к монтажу обрешетки. Для мягкой черепицы и металлочерепицы используется сплошная обрешетка, изготавливаемая из шпунтованных, обработанных антисептиком досок (иногда применяют влагостойкую фанеру). Сплошная обрешетка устанавливается на разреженную обрешетку с шагом 30 см. В итоге получается двойная обрешетка. В завершении монтируется кровельный материал (согласно инструкции изготовителя).

Обустройство оконного проема

Если схема кровли предполагает окно в мансардной крыше, следует для начала определиться, какого вида оно будет.

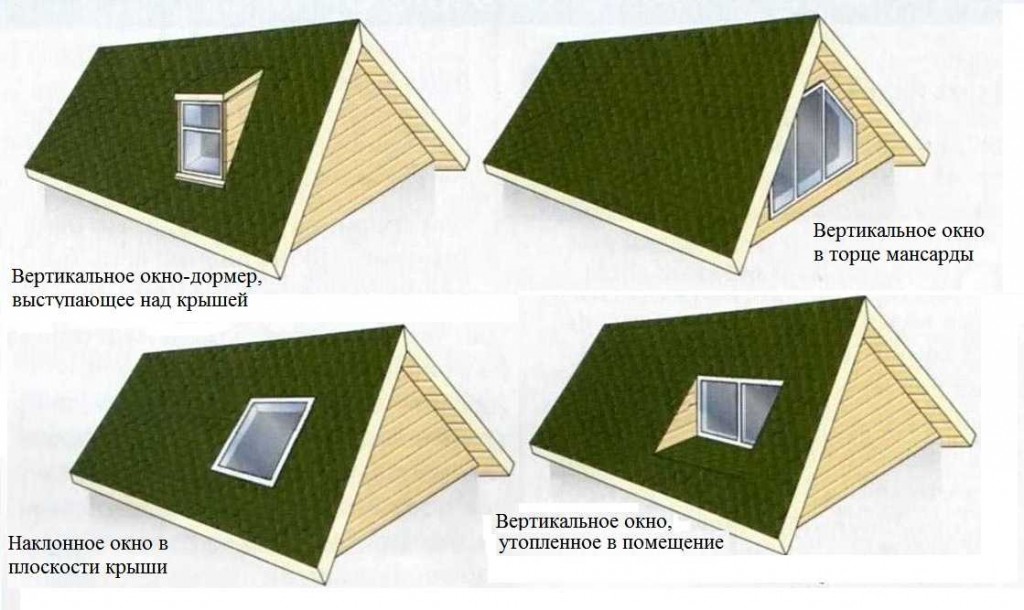

Профессионалы выделяют несколько типов мансардных окон:

1. Наклонные дают возможность максимально использовать солнечное освещение. При такой форме окон изменений в конструкции кровли не требуется. При их проектировании следует учитывать, что из-за значительных нагрузок их площадь ограничена и не должна превышать 1,4м2. Также стоит помнить, что в летний период они способствуют перегреву помещения, поэтому устанавливать их следует на северной или западной стороне.
2. Вертикальные. Устанавливаются на выступе крыши. Они устойчивы к большим нагрузкам и не отличаются от фасадных. Благодаря своей конструкции в наименьшей степени теряют тепло.
3. Фронтовые. Конструкция устанавливается на крыше под прямым углом.
4. Выступающее. Конструкция окна данного типа может монтироваться как на плоских, так и на двухскатных кровлях. Проще всего его обустроить на прямой крыше. Так называемый скворечник позволяет увеличить площадь комнаты и препятствует потере тепла.

Для установки окна монтируют два поперечных бруса с одинаковым сечением стропильных ног. Если угол мансардной крыши, верхний брус не устанавливают, вместо него прикрепляют обрешетку.

Фиксация проводиться с помощью кронштейнов, которые одной стороной присоединяются к раме окна, а другой крепятся к брусу. Над окном обязательно устанавливают дренажный желоб. Он не позволит собираться воде и попадать влаге в проем.

Ширина устанавливаемой рамы должна быть на 4-6 см меньше, чем расстояние между стропилами.

При установке выступающих окон геометрия крыши меняется. Из-за этого возрастает сложность установки стропильной системы и укладки кровельного покрытия. Поэтому самым простым вариантом является установка фронтальных окон. Они не требуют усиления конструкции, достаточно установить качественный стеклопакет.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

В заключение

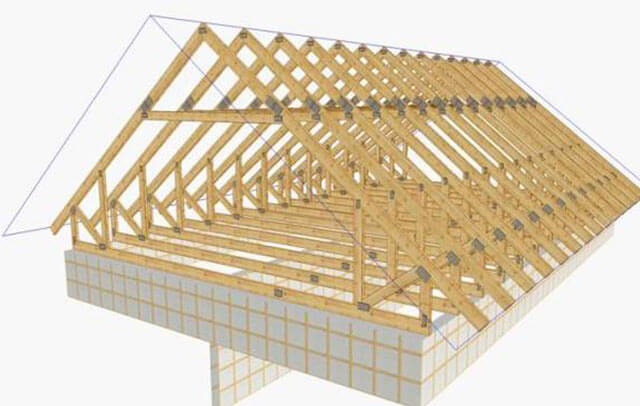

В целом конструкция стропильной системы с двумя скатами выглядит просто и понятно. Перед тем как приступить к установке стропил двухскатной основы своими руками, лучше подготовить чертеж с точными расчетами. Пусть он будет хотя бы схематичным. Далее можно начинать просчитывать количество необходимого материала и другие детали. Симметричное устройство стропильной системы двухскатной крышной системы не предполагает мансарды, дополнительной комнаты или чердака под кровлей. Значит, утепление изнутри не требуется. Нужно ли класть утеплитель под наружный кровельный материал? Это зависит от региона. На севере утепление желательно, на юге – не обязательно. Утепляют минеральной ватой, стекловатой, керамзитом, пенобетоном, пенополиуретаном, вспененным стеклом. Современные материалы – пенополиуретан и вспененное стекло – хорошо зарекомендовали себя. Стоят в 2-3 раза дороже обычной минваты, но и служат дольше (в среднем от 10 до 15 лет, против 5-7, как в случае с минватой).

Важно точно просчитать угол наклона двускатной крыши, чтобы не возникло проблем в ходе эксплуатации. Это основные моменты того, как сделать двухскатную крышу своими руками.

Подробнее можно узнать из видео:

Опубликовано:

Виды и типы мансардных этажей — габариты и размеры мансарды

Высота мансардного этажа определяет его тип (вид):

• полноценный этаж. Вертикальная стена выше 1,5 м.;
• мансарда. Высота меньшей из стен находится в пределах от 0,8 до 1,5 м.;
• полумансарда. Высота стены менее 0,8 м.

В зависимости от потребности жильцов можно обустроить комнаты на мансардных этажах различного функционального назначения.

Но, чаще всего там располагаются спальни и комнаты отдыха.

Если выдержано требование по высоте здания в 2,3 м., то согласно стандартам, прописанным в СНиП, площадь мансардного этажа не может быть меньше 16 При этом спальня должна быть не менее 7

Если же высота стен мансардного этажа превышает значение в 2,3 м., то допускается строительство спальни меньшей площади. Обоснованием уменьшения площади служит большая общая кубатура (объем) комнаты.

Вооружившись этой теорией можно начинать строить мансардный этаж своими руками. Постройка дело не хлопотное, если есть подробная пошаговая инструкция.

Выполнение монтажа крыши пошагово

Крыша возводится поэтапно.

1. Вначале измеряется коробка дома. При этом не стоит удивляться, если размеры несколько отличаются от проектных размеров.
2. Подготавливаются материалы и инструменты, а древесина обрабатывается специальными антисептиками.
3. Мауэрлат крепится к стене.
4. При необходимости устанавливается коньковый ригель (если используются наклонные стропила).
5. Затем монтируется каркас крыши.
6. Кровля усиливается. Для этого используются стойки, подкосы и затяжки.
7. Проводят гидроизоляцию.
8. Ставят обрешетку.
9. Обеспечивают вентиляционную систему.
10. Устанавливают капельники.
11. Монтируется покрытие.

Элементы конструкций мансардной крыши

Структура каждой крыши разная, все зависит от предназначения подкровельного пространства. Прежде всего, учитывается сезонность использования мансарды. Наиболее полный кровельный пирог сооружается в том случае, когда помещение будет использоваться постоянно. Он включает в себя следующие составные части:

1. Кровельный стройматериал: металлочерепица, профнастил, гибкая битумная, композитная, натуральная, керамическая, цементно-песчаная черепица.
2. Система вентиляции: естественная, принудительная, принудительная и вытяжка, комбинированная.
3. Гидроизоляция: перфорированная пленка, пленки-мембраны из полимеров, полимерно-битумное покрытие.
4. Теплоизоляционный слой: минеральная вата, пенополистирольные плиты, пенополиуретан, эковата.
5. Пароизоляция: однослойные, многослойные, отражающие пленки.
6. Внутренняя отделка: гипсокартон, вагонка, блок-хаус, панели МДФ, многослойная фанера, панели ПВХ, другие материалы.

Утепление и гидроизоляция

• При самостоятельном создании мансардной кровли важную роль играет её утепление. Осуществление этих работ начинается после монтажа стропил. Площадь состыковки с окружающей средой довольно велика, потому нужен высококачественный утеплитель (к примеру, минеральная вата). Непосредственно утеплитель защищается с обеих сторон. Внутри может проникнуть пар, а извне – вода. Самым популярным материалом считается мембранная пленка.
• Извне, там, где находится вентилируемая воздушная прослойка, утеплитель защищается посредством гидроизоляции, ветрозащитной паропроницаемой мембраны. Использование для монтажа в кровле либо мансарде, как гидроизоляции и ветрозащитной мембраны, материалов, которые являются одновременно пароизоляцией, невозможно. Монтаж гидроизоляции и ветрозащиты делается сверху стропил кровли. Гидроизоляция крепится к ним используя деревянные брусья либо степлер. Гидроизоляционные стыки после монтажа тщательным образом проклеиваются скотчем. Устанавливается гидроизоляция в целях обеспечения защиты утеплителя от повышенной влажности от атмосферных осадков, которые попадают в зазоры при порывах ветра, а также от конденсата на другой стороне кровли.
• Следует тщательным образом обустраивать вентиляцию мансардного этажа. Так как теперь это жилое помещение необходимо создать надлежащие условия для жилья. Главная проблема с ее микроклиматом заключается с теплом, поступающим с нижних этажей и являющимся причиной того, что накапливается конденсат на утеплителе. Конденсат пагубно на него влияет на и это может привести к гниению и разрушению. Чтобы защитить его добавляют пароизоляционный слой. Если конденсат все равно накапливается на слое теплоизоляции, следует задуматься о системе принудительной вентиляции.

Утепление мансарды пенопластом

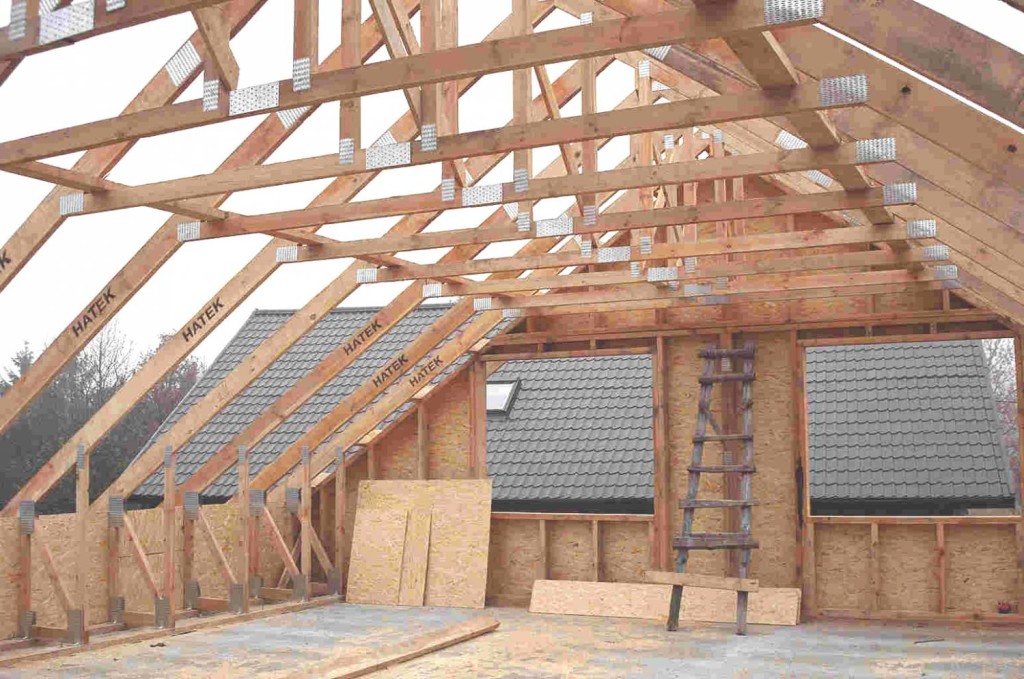

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как правильно построить крышу дома: видео + инструкция

Фундаментальные конструкции дома будут повергаться разрушительному воздействию внешних факторов без прочной, надежной крыши. В целях экономии средств часто домовладельцы сами выполняют все работы по возведению крыши. При этом нужно учитывать, что этот этап строительства такой же важный, как закладка фундамента или возведение стен. Причем, прежде чем приступать к работе, следует определить, какой вид перекрытия походит под строящийся дом? Оглавление:

Пошаговая инструкция по строительству мансарды своими руками

1. Проект будущей мансарды

Главным элементом в этой работе является крыша, которая отличается своим нетрадиционным строением. Очень часто в крыше устанавливаются оконные проемы. Отличия их в том, что они располагаются под углом. Крыша мансарды своими руками часто включает в себя изменения профиля, делая его ломаным.

2. Форма крыши

Наперед представьте, какой формы должна быть будущая крыша и углы наклона плоскостей.

Крыша мансарды может быть:

• Ломаная двускатная.
• Стандартная двускатная.
• Односкатная (встречается редко).

Приступайте к чертежу. Он должен быть сделан в разных проекциях. Обязательно укажите размеры и укажите взаимное расположение всех элементов.

3. Строительство каркаса будущей мансарды

Специалисты считают, что этот этап строительства считается самым трудоемким. Самостоятельно эту работу выполнить не получится, она требует привлечения напарника. По периметру верхней части дома необходимо уложить мауэрлат. Далее прикрепите две крайние стойки со стропами к мауэрлату (горизонтальные бруски, связанные между собой) с помощью металлических уголков. После этого установите продольную перемычку по верхней части стоек.

4. Арочная конструкция

Натяните шнур. Между получившимися арками поставьте внутренние элементы каркаса. Учитывайте тот факт, что их размер должен соответствовать боковым аркам. Между всеми стоиками должен быть одинаковый шаг. Элементы арочной конструкции стоит крепить с помощью металлических скоб и уголков. При выставлении наклонных элементов крыши выдерживайте расчетный угол наклона ската и центровку. После этого с наружной стороны получившейся крыши с помощью молотка и гвоздей прибейте обрешетку из реек или досок. Не забудьте оставить в ней проемы для будущих окон.

5. Гидро- и теплоизоляция

Гидро и теплоизоляция является важным этапом в строительстве мансарды своими руками. Лучшим вариантом защиты мансарды от влаги является пленка мембранного типа.

Укладывается она поверх обрешетки. Для утепления отличным материалом является минеральная вата. Крепится вата с внутренней стороны стропильной системы. Важно, чтобы укладка была проведена без щелей.

6. Укладка кровельного материала

Сегодня есть большой выбор кровельных материалов: профнастил, металлочерепица, шифер и т. д.
