Последовательность работ при устройстве крыши своими руками

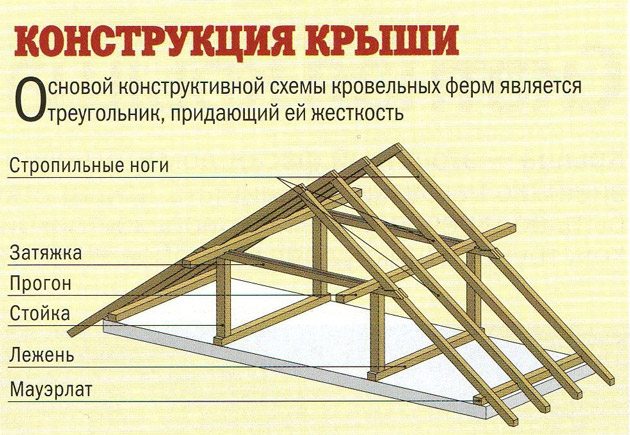

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы крыши

Под крышей можно оборудовать жилое помещение, поэтому нужно соблюдать технологию строительства

Самостоятельно делать крышу следует только при условии понимания условий предстоящей задачи и имея на руках грамотный, продуманный во всех отношениях проект.

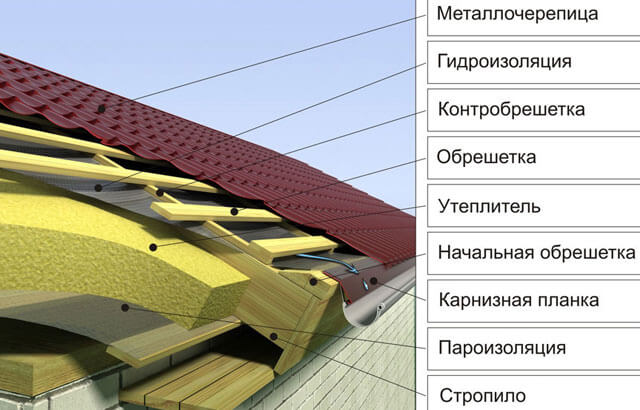

Сооружение скатного типа состоят из таких элементов:

• Стропильная система. Представляет собой соединенные между собой балки разного размера и сечения, образующие пространственный каркас, задающий форму верхней части здания. В зависимости от сложности проекта система состоит из мауэрлата, стропильных ног, затяжек, упоров, распорок, стяжек, подкосов, конькового прогона, и ветровых балок. При изготовлении кровли своими руками используются системы наслонного и висячего типа.
• Утеплитель. Применяется для создания температурного барьера между чердаком и улицей. Материал размещается между стропил так, чтобы он не выпирал за их пределы. В частном строительстве применяется минеральная и экологическая вата, производные полистирола, пенополиуретан. Насыпные материалы, такие как опилки, солома, перлит, керамзит, пеноизол и пеностирол, тоже используются, но редко.
• Пароизоляция. Используется в тех случаях, когда для утепления выбираются вентиляционные материалы базальтовая и целлюлозная вата. Обеспечивает отвод пара из помещения на улицу. Устанавливается с обеих сторон стропил. Следует выбирать фирменную мембранную пленку от проверенных производителей.
• Внутренняя отделка. Выбирается исходя из того, в каких целях делается крыша дома своими руками. Жилое помещение обшивается вагонкой или гипсокартоном, хозяйственное — фанерой, сайдингом, пластиковыми панелями или ДСП. В дальнейшем наносится краска, побелка или обои.
• Кровельное покрытие. Защищает внутреннее пространство от осадков, мусора, насекомых и животных. Используются рулонные и твердые материалы — рубероид, шифер, металлическая и керамическая плитка, профнастил. Крепление к каркасу проводится гвоздями, саморезами на замки и путем наплавления.
• Фронтон. Конструктивно являются продолжением стен, заполняющим просвет между соседними скатами. Делаются из бруса, досок, кирпича или панелей на каркасе.

Устройство плоских крыш намного проще. Максимум — плотный утеплитель и рулонная кровля.

Виды плоской кровли

Такое архитектурное решение, как плоская крыша, при условии грамотного устройства, дает массу преимуществ. На такой кровле можно устроить смотровую площадку, террасу. На самом деле горизонтальной она только кажется, хотя имеющийся уклон — около 1-5о, даже при эксплуатации кровли не ощущается. Его главная задача — обеспечить стекание атмосферных осадков к точкам водосбора.

Существует два основных вида этой конструкции:

• неэксплуатируемая;
• эксплуатируемая.

Устройство первой конструкции самое простое. Единственная ее функция — защита помещений от внешних воздействий. Она должна выдерживать ветровые нагрузки, вес снегового покрова и людей, которые ее будут обслуживать, а это в основном одновременно не более двух человек.

Эксплуатируемая крыша, кроме непосредственно кровельных, выполняет и какие-то другие функции. Здесь может быть газон, летний сад, терраса, парковка или спортивная площадка. Для такой конструкции крыши характерна жесткая основа, прочный гидроизоляционный слой, исключающий вероятность продавливания.

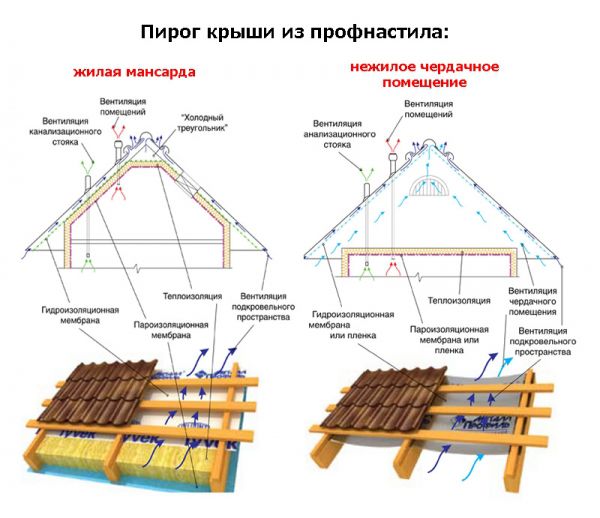

Кровельный пирог эксплуатируемой крыши может иметь разную структуру. В зависимости от этого выделяют два вида крыши такого типа: традиционная и инверсная. В первом случае гидроизоляционный слой расположен над утеплителем. Во втором — традиционное строение кровельного пирога нарушено. Усиленный гидроизоляционный слой перемещен под утеплитель. Такое решение позволило избавиться от проблемных мест присущих традиционной плоской кровле. Здесь слой теплоизоляции служит защитой для гидроизоляции. Поэтому гидроизоляционный ковер изолирован от влияния ультрафиолетовых лучей, температурных перепадов. Других атмосферных воздействий. Это увеличивает срок его эксплуатации.

Изоляционные материалы для крыши

То, насколько качественно будет сделана теплая крыша своими руками, во многом зависит от применяемых изоляционных материалов. При выборе гидроизоляции и утеплителя учитывают расчетные параметры, заложенные в проекте. Например, в регионе, где предполагается строительство, климатические условия требуют обеспечить дому хорошую защиту от влаги и осадков или здесь наблюдаются сильные порывы ветра.

При проведении расчетов все предполагаемые нагрузки на здание, а соответственно на кровлю, непременно учитывают. Поэтому наличие слоев кровельного «пирога» для каждого дома может значительно отличаться.

Гидроизоляционный слой. Он необходим для создания защиты от влаги. Частые и обильные дожди, таяние снега и туманы могут нанести большой ущерб зданию и находящимся в нем людям. Использование гидроизоляционных материалов – надежное препятствие для воды, стремящейся проникнуть внутрь конструкции крыши.

Пароизоляционный слой. Применение такого вида изоляции обеспечивает качественную защиту от всевозможных испарений и препятствует появлению конденсата на разных поверхностях.

Теплоизоляционный слой. Позволяет сохранить тепло внутри здания и не дает проникнуть холодным воздушным массам в помещение чердака со стороны улицы. Ассортимент теплоизоляционных материалов на сегодняшний день огромен, поэтому выбрать необходимую продукцию для утепления можно с учетом индивидуальных требований для конкретного дома.

Шумоизоляционный слой. Материалы для подавления громких звуков, доносящихся извне, используют не так часто, как другие виды изоляции, но они обеспечивают комфортную обстановку для пребывания людей в помещении.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Обратите внимание! Здесь нужно понимать, что крыша Г-образного дома может быть простой и сложной.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

Виды каркасов

Существует несколько видов каркасов крыш, выбор которых зависит от типа крыши, характера покрытия и назначения здания.

Каркасы крыш бывают:

• деревянные – стропильная система, которая используется для создания скатных крыш в жилищном строительстве. Самый распространенный вид;
• металлические – каркас крыши из металла используется в основном для промышленного строительства, поскольку монтаж очень затратный и предполагает большие объемы и площади;
• железобетонные – плоская кровля, несущая основа которой выполнена из железобетонных плит.

В этой статье мы не будем подробно останавливаться на металлических каркасах крыш, поскольку сделать такую работу своими руками практически невозможно. Этот тип не подходит для жилищного строительства, поэтому мы расскажем обо всех тонкостях возведения деревянных каркасов.

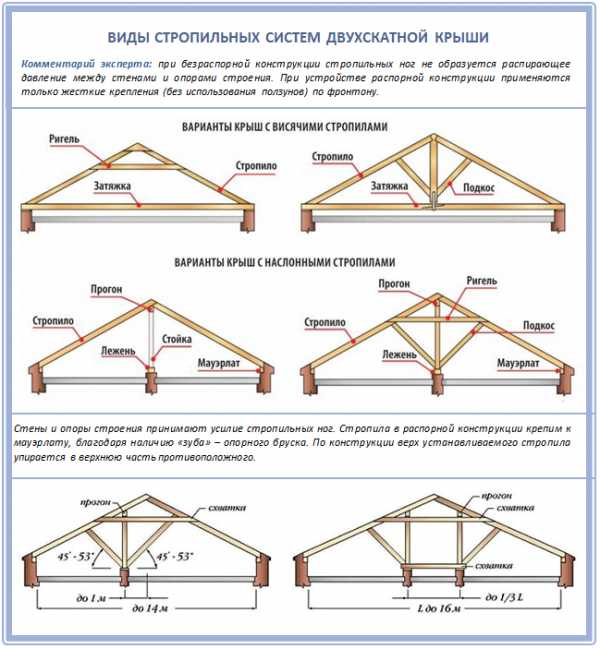

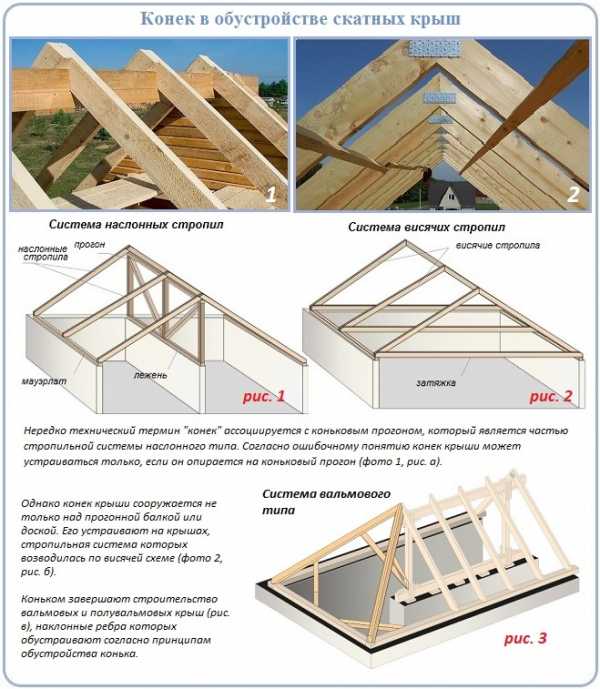

Типы стропильной системы

Прежде чем приступить к строительству каркаса крыши своими руками, необходимо определить, какой тип стропильной системы вы будете использовать. Основное назначение стропил любой скатной крыши – быть опорой. Стропила или стропильные ноги представляют собой деревянные балки с сечением 150х50 мм. Поверх балок укладывается обрешетка и кровельное покрытие.

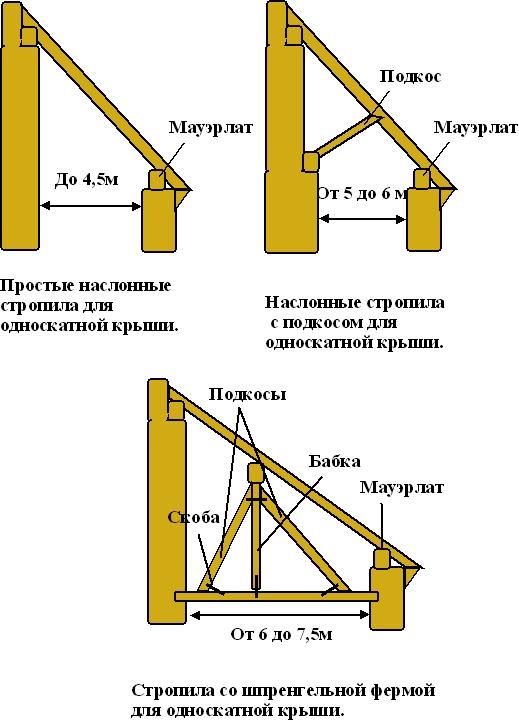

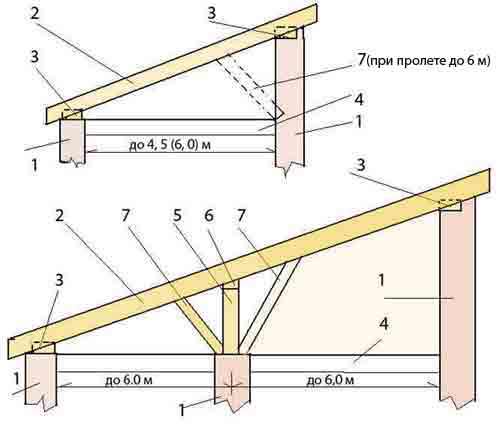

Различают следующие виды каркасов крыш в зависимости от соединения стропил:

• наслонные;
• висячие.

Для частного строительства могут применяться оба этих вида, разница между ними лишь в том, что для опоры стропил в висячей системе используется мауэрлат. Мауэрлат представляет собой продольный брус 100х100 мм. Если же вы используете наслонные стропила, их верхняя часть будет опираться на центральную несущую стену, а не соединяться между собой.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Чтобы выбрать одну из этих типов систем, необходимо учитывать планировочные и конструктивные характеристики здания. Например, если между несущими стенами для опоры стропил расстояние равно 6 и меньше метров, целесообразнее использовать висячий каркас крыши. Для пролетов между опорными стенами с расстоянием больше 6 метров лучше применять наслонную систему с возведением дополнительной «промежуточной» стены в центре здания. Таким образом стропила не будут провисать при больших пролетах. Но это условие касается лишь деревянных каркасов, для металлических пролеты могут оставаться без дополнительной стены.

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции.

По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см.

Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила).

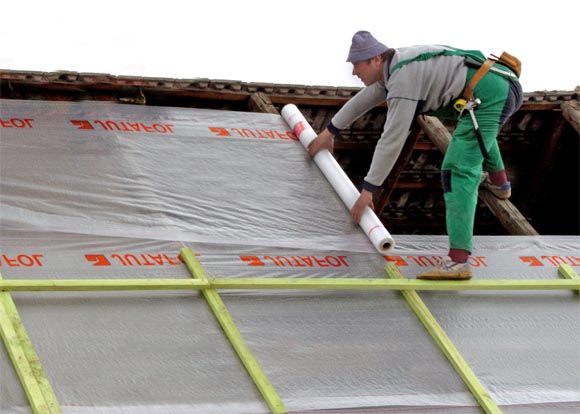

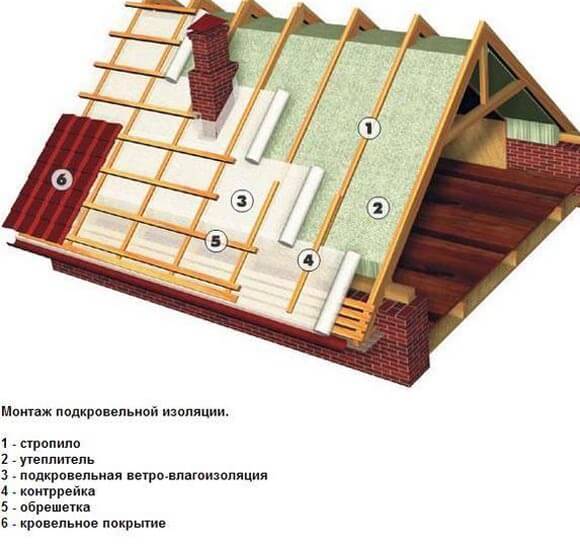

На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал.

Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

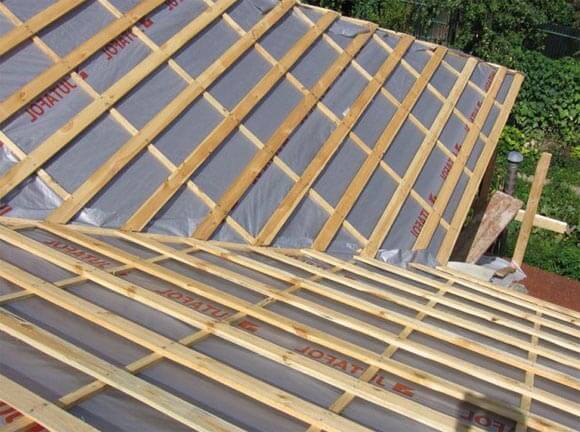

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка.

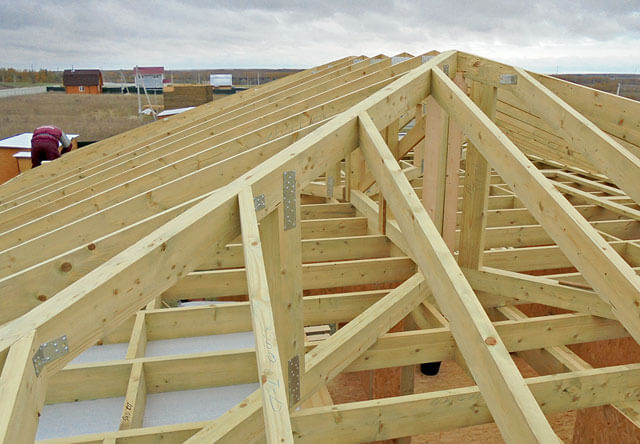

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

1. Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
2. После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
3. Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
4. Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
5. Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

1. Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
2. Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
3. Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
4. Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Основной каркас уже собран. Дальше будет значительно легче.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

• По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
• На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
• В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

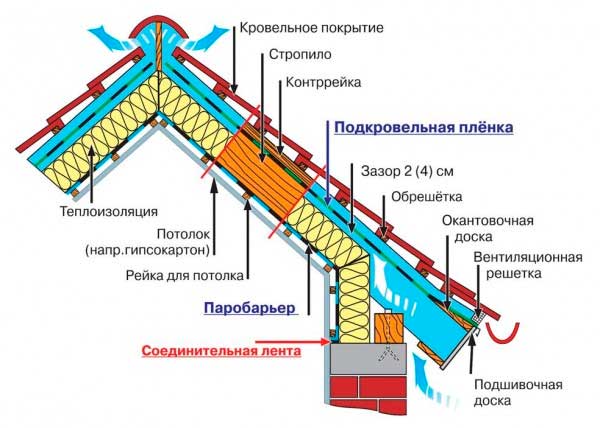

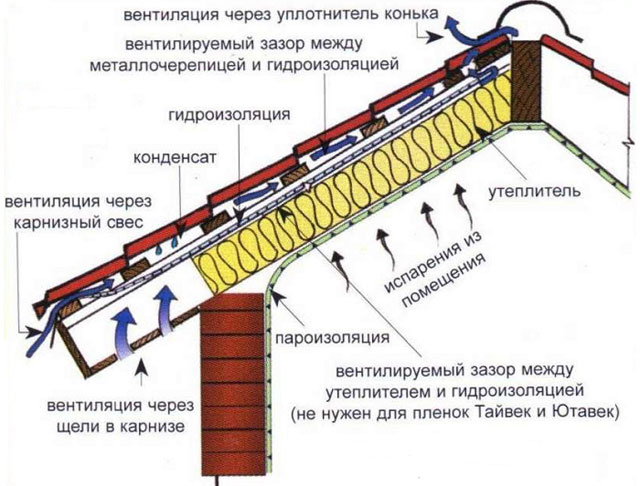

Схема вентиляции кровли

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т.д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

Этапы кровельных работ

Далее рассматривается, в каком порядке пошагово производятся работы, чтобы облегчить задачу новичкам, выполняющим строительство своими собственными руками. Построенная кровля получится удачной, если придерживаться установленных правил, детально следуя принятым нормам.

Установка мауэрлата

Это начальный этап сооружения кровли. Если в качестве материала для стен использовался брус, верхний пояс подойдет для выполнения данных задач. При строительстве из кирпича или шлакоблока поверху выполняется размещение армированного пояса и закладываются стальные стержни с нарезанной сверху резьбой для крепления мауэрлата.

Каркас основы заливается бетоном, балки высверливаются в местах расположения стержней, одеваются и прикручиваются гайками с шайбами. Под мауэрлат необходимо подложить рубероид.

Надежная установка мауэрлата позволит обеспечить усиление изнутри стропильных конструкций у их основания.

Разметка стропил

Чтобы осуществить правильное расположение стропил, необходимо учитывать их длину, с припуском на карнизный свес. Стропила собираются на земле, с последующим поднятием и монтажом по месту. Расстояние между ними равняется от тридцати до семидесяти сантиметров.

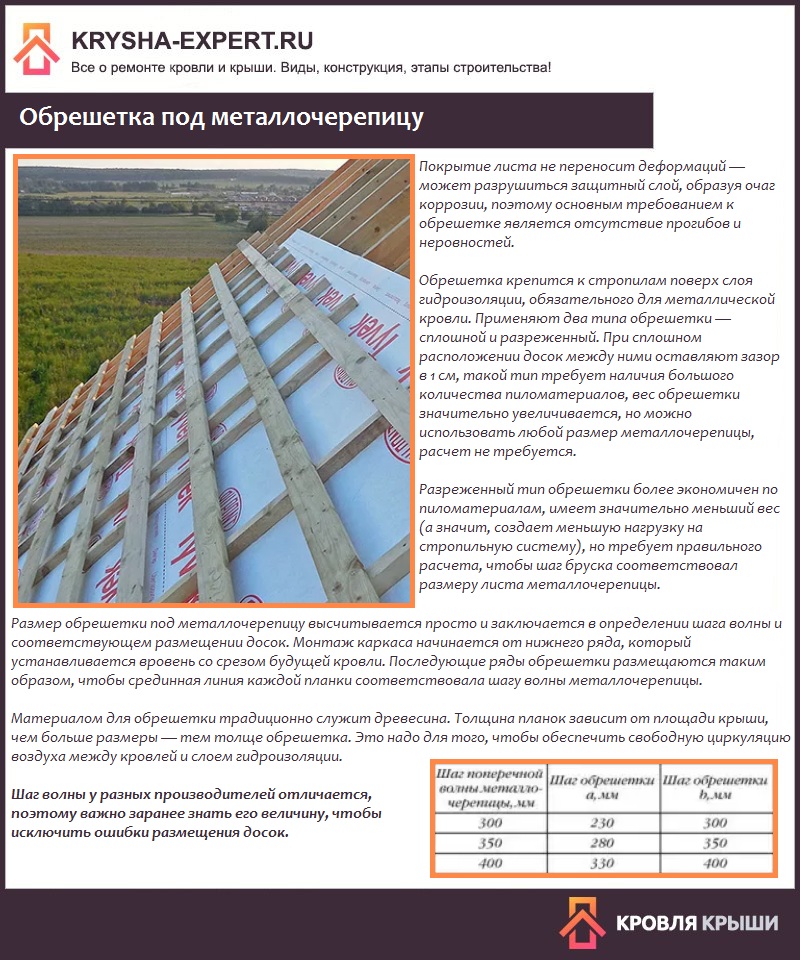

Изготовление обрешетки

Когда стропила установлены, сооружают обрешетку. Она крепится к стропилам, расстояние между элементами зависит от уклона крыши. При минимальном она выполняется сплошной или с зазором не более тридцати сантиметров. Для крутых кровель шаг составляет до одного метра.

Гидроизоляция и утепление

Необходимо предусмотреть гидроизоляцию и утепление конструкции. Это выполняется двумя способами. Для утепления и гидроизоляции снаружи необходимо:

• уложить пленку, стыки заделываются скотчем;
• выполнить изоляцию пенопластом или базальтовой ватой. При использовании пенопласта стыки задуваются пеной;
• сверху накладывается гидроизолирующий слой.

Если конструкции изолируются изнутри, последовательность действий такая:

• накладывается гидроизоляция;
• саморезами крепится изолирующий слой – пенопласт или другой подобный материал;
• при использовании минеральной ваты она укладывается между стропилами;
• затем изоляция закрывается пленкой, для соединения стыков применяется строительная лента.

Важно! Для обеспечения эффективного утепления между утеплительным материалом и пленкой необходимо оставлять зазор.

Укладка кровельного покрытия

Завершающий этап строительства кровли – укладка покрытия. Последовательность выполнения работ зависит от применяемого материала кровельного покрытия:

• для рубероида – обрешетка покрывается битумной мастикой, рулон раскатывается сверху вниз, с нахлестом около двадцати сантиметров. В завершение промазывается еще один слой битума;
• профнастил – нуждается в обязательном устройстве гидроизоляции пленкой. Листы крепятся саморезами с резиновыми подкладками. Начинают укладку с нижних рядов с небольшим нахлестом. Чтобы выдержать прямолинейность укладки, при креплении начального ряда натягивается шнур, по которому направляется профнастил;
• фальцевое и шиферное покрытие – выполняются аналогично. Шифер крепится специальными гвоздями с широкими шляпками по верху волны. Не нужно загибать гвозди, если они пройдут сквозь обрешетку, чтобы при незначительных деформациях плоскости кровли листы не лопнули.

При подготовке к строительству большое внимание необходимо уделить тщательной проработке проекта. Это позволит правильно рассчитать необходимое количество материалов и избежать нежелательных случайностей.

Советы для начинающих

Начиная работы по строительству крыши без багажа знаний и опыта стоит строго придерживаться советов и последовательности действий.

Если уйти в сторону от намеченного плана могут возникнуть неприятности, которые приведут к частым ремонтам кровли, к ее протеканию, неустойчивости или неровности. В худшем случае ошибки приведут к необходимости все переделывать, сколько это будет стоить ясно и сегодня.

Часть работ по теплоизоляции и защите от влаги проводятся с чердачного помещения, а часть с поверхности крыши.

В частности утеплитель и пароизоляция крепятся с чердака, а паропроницаемая пленка укладывает уже с крыши. Устройство этих слоев своими руками требует особой внимательности.

Если дом строиться не далеко от дороги или железнодорожных путей, то для звукоизоляции можно уложить утеплитель в несколько слоев. Важно помнить, что пенопласт хорошо сохраняет тепло, но он токсичен. Поэтому во избежание неприятностей со здоровьем его лучше не применять. Лучше проконсультироваться у специалистов и приобрести материал более дорогой, но безопасный.

Подготовили сравнительный анализ минваты и пенопласта, с которым можно ознакомится по ссылке:

Стропильная система – это древесина, которая требует защиты от влаги и насекомых. Сегодня химическая промышленность предлагает широкий выбор различных средств. Поэтому во время сооружения конструкции можно покрыть все брусья и рейки ими. Своими свойствами эти средства защитят древесину от гниения, деформации и уничтожения насекомыми.

Как сделать крышу своими руками? Этот вопрос должен превратиться в систему теоретических знаний, которые легко будет применить на практике.

Таким образом, правильно собранные и скрепленные брусья, рейки и планки позволяют соорудить прочную стропильную систему, которая будет долгие годы поддерживать кровлю дома своими мощными опорами.

Как и какую лучше выбрать систему или тип сооружения решать только проектировщикам, так как крыша является оригинальным завершением ансамбля здания. Она дополняет дизайн всего строения и подчеркивает его стиль.

В продолжение читайте про монтаж водосточной системы по ссылке: , которая обеспечит дополнительную защиту стен дома, а также фундамента.

Монтаж капельников и подкладочного слоя

Подкладочный слой должен быть шириной около 40 см. Весь ковёр прибивается гвоздями или шурупами, на расстоянии 25-30 см. Если необходимо настелить второй слой, то его располагают уже поверх первого, прибитого. Нахлёсток можно проклеить битумным клеем.

Следующим этапом, перед тем, как перекрыть крышу, является установка капельников. Это металлические пластины, служащие защитой от попадания влаги на карниз. Планки следует прибивать гвоздями на расстоянии 10 см, нахлёсток 5 см. Таким же образом следует закрепить капельники на коньке.

На пластины крепится гибкая плитка, способствующая не только улучшению функций капельника, но и улучшению его внешнего вида.  Пластины самоклеющиеся. Необходимо сначала удалить защитный слой, а потом приклеить к карнизу. Для надёжности можно прибить гвоздями.

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют. Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

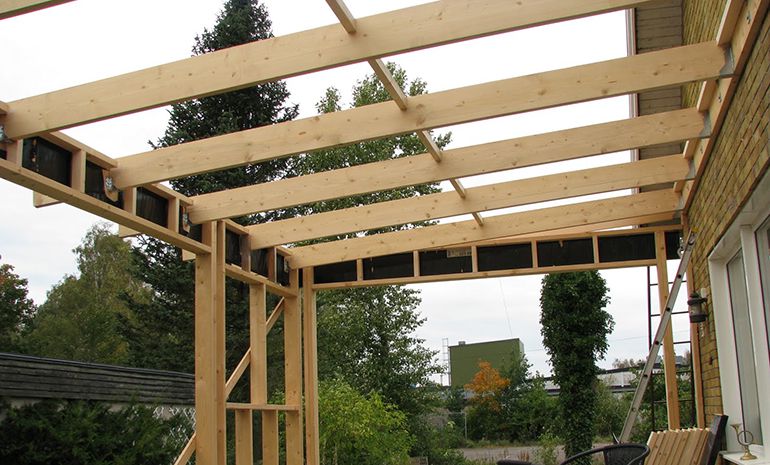

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Советы и рекомендации

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

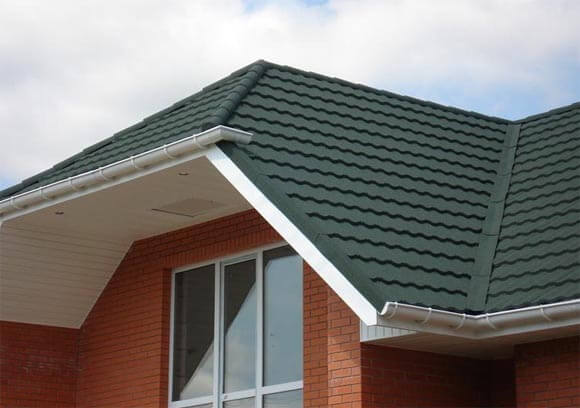

Типы кровли

Огромное значение имеет конструкция. Именно тип кровли дает представление о возможности использования чердака и определяет порядок действий. Различают несколько типов кровельных перекрытий.

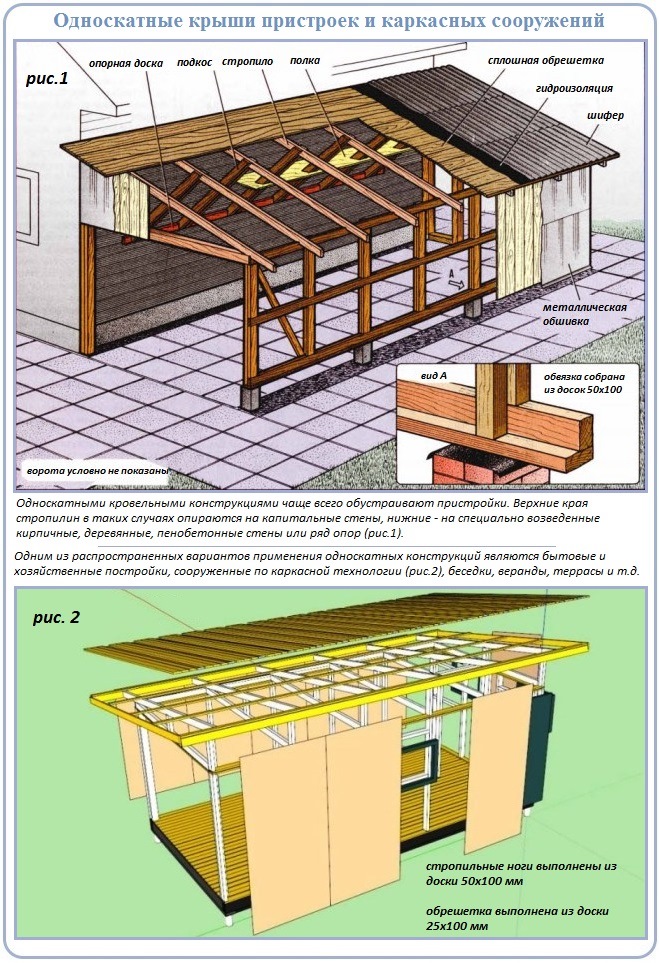

Односкатная крыша представляет собой плоскую поверхность. Как правило, они не используются для частных домов, зато нередко встречаются в архитектуре городских зданий, промышленных объектов и построек хозяйственного назначения – гаражей, бань, сараев и т.д.

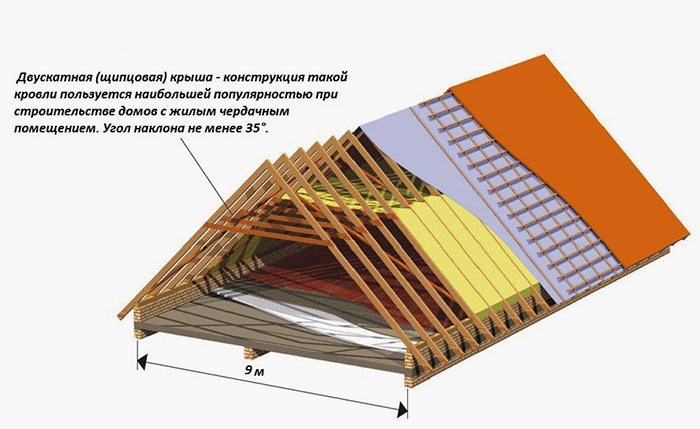

Двускатная (скатная) крыша состоит из двух плоскостей, расположенных под углом друг к другу. Причем скаты могут быть различной величины: например, на мансардах площадь одного ската намного превышает площадь второго, и угол между ними располагается ближе к краю кровли.

Ломаная крыша имеет несколько скатов, т.е. поверхность представляет собой ломаную линию. Такая конструкция помогает увеличить внутреннее пространство под кровлей, а нижние скаты имеют почти вертикальное расположение, образуя для помещения боковые стены.
