Как правильно сделать крышу дома своими руками

Создаем изоляционный пирог

Еще одна работа, о которой нельзя забывать – создание слоя изоляции. Прежде всего, для этого нужно уложить пароизоляцию по внутренней стороне стропил и зафиксировать ее при помощи скоб.

После этого осуществляется укладка теплоизоляционного материала, который нужно уложить вплотную к стропилом, не оставляя щелей. Сверху теплоизоляции, шаг в 50 см, набивается обрешетка – именно она и держит всю теплоизоляцию на себе.

Гидроизоляционный слой укладывается с внешней стороны стропил, создавая защиту от случайных проникновений влаги. Завершающий этап – укладка кровли на гидроизоляционный слой.

Что такое мансарда

Мансарда представляет собой жилое помещение, напоминающее чердак, которое образуется на верхних этажах домов с мансардной кровлей. Возвести мансарду самостоятельно по силам любому человеку, обладающему специальными навыками в строительном процессе.

Под мансардным этажом понимают этаж на чердаке, фасад которого целиком или частично образуется поверхностями наклонной или ломаной кровли. Фактически, являет собой полноценное жилое помещение внутри здания.

Для снижения нагрузки на уже возведенное строение, при строительных работах мансардного этажа собственноручно применяют легкие материалы и конструкции. Незаменимым в этих делах служит дерево. Мансарда самостоятельно зачастую строится из дерева, в этих целях применяются брусья, бревна или каркасно-щитовая технология.

Разработка проекта

Выбирая проект будущей мансарды, прежде всего, следует учитывать взаимную зависимость её размеров от наклонности крыши. Упомянутая жилая часть дома должна достигать в высоту не меньше 2,2 м, хотя при прямых скатах крыши не стоит удивляться уменьшению ширины помещения, о чём мы только что упоминали.

Для максимального увеличения жилой зоны, с нужной высотой потолка во всех местах, следует рассмотреть вариант двухскатной ломаной кровли, когда нижние стропила размещаются под 60-градусным углом, а угол наклона верхних подбирается согласно индивидуальным предпочтениям и климатическим характеристикам конкретной местности.

Не стоит забывать и об учёте расстояния между полом и коньком, значение которого должно составлять около 2,5-2,7 м. При меньших цифрах назвать это пространство мансардой невозможно. Для точного расчёта параметров каждого элемента конструкции и его правильного чертежа необходимо исходить из прямоугольных фигур — сечения будущей мансарды. Учитывая ширину и высоту планируемой комнаты, практически невозможно ошибиться в величинах углов над скатами крыши, размерах конька, стропил и других важных конструктивных элементов.

Если вам сложно сориентироваться во всех необходимых значениях, тогда можно начать измерения с середины ширины фронтальной части стены. Именно отсюда можно выполнить расчёт высоты конька, размещение стоек стен, просчитывать размер карнизного свеса и высоты потолка в комнате.

Также при выполнении всех расчётов следует обязательно учесть вес кровли, предполагаемую нагрузку от снега, вес обрешётки (вместе с контробрешёткой), утеплителя, паро-, гидроизоляционных материалов, углы скатов, общую длину пролёта, шаг обрешётки и стропил.

Важно! Каждая отдельная конструкция имеет своё индивидуальное количество различных соединительных точек, самого разного строения. Чтобы лучше разобраться в особенностях соединения всех элементов, сходящихся в конкретной точке, желательно прорисовать каждую такую связку по отдельности.. Даже если вы полностью уверены в правильности разработанного проекта и точности всех измерений, прежде чем браться за выполнение работы, желательно показать свои чертежи специалисту, который сможет заметить даже самые мелкие неточности, способные снизить качество конечного результата

Даже если вы полностью уверены в правильности разработанного проекта и точности всех измерений, прежде чем браться за выполнение работы, желательно показать свои чертежи специалисту, который сможет заметить даже самые мелкие неточности, способные снизить качество конечного результата.

Размеры крыши мансарды

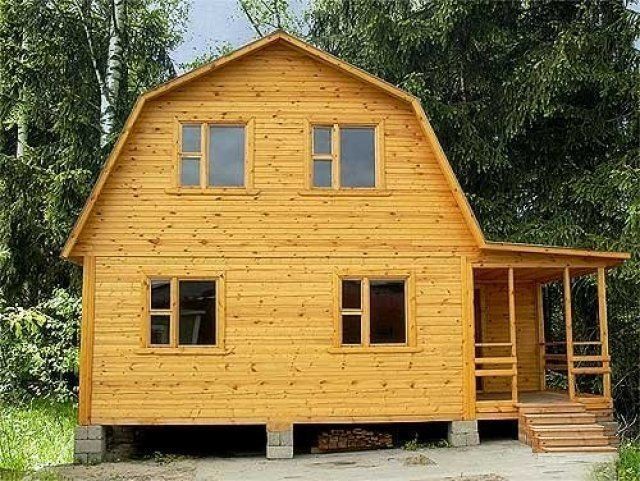

Чтобы дом с ломанной крышей хорошо смотрелся, необходимо правильно подобрать размеры мансардных (нижних) и коньковых (верхних) скатов.

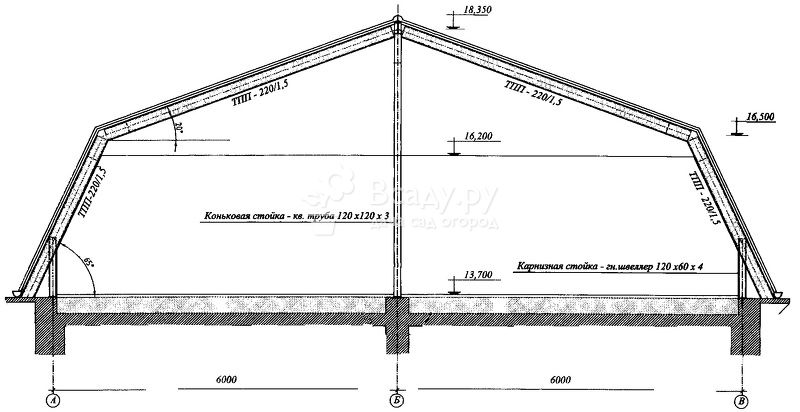

Геометрия ломанной крыши дома с мансардой. 1 — стены дома; 2 — нижний скат; 3 — верхние скаты; 4 — помещение мансарды;

Высота помещений мансарды h1 по строительным нормам должна быть не менее 2,5 м. На практике высоту комнат мансарды в дачных домах часто уменьшают до 2-2,2 м.

На рисунке показана геометрия ломанной крыши. Если увеличить высоту коньковых скатов, поз.3 на рисунке, то увеличится общая высота крыши, а коньковый скат будет выглядеть непропорционально большим (на рисунке красным цветом слева).

Если увеличить ширину мансарды с B2 до B2‘, не меняя общую высоту крыши, то крыша на доме будет смотреться слишком громоздкой (на рисунке красным цветом справа).

Широкие окна на фронтоне мансарды, окно на чердаке под коньком, два горизонтальных отлива — фронтонный и коньковый, создают оптический эффект маленькой мансарды . Покраска углов дома светлой краской зрительно увеличивает его высоту.

Каких-то определенных правил выбора «красивых размеров» ломанной крыши нет. На внешний вид дома, кроме формы и размеров, оказывают влияние и множество других факторов. Например, изменением цвета и фактуры поверхностей разных частей фасада, а также вставкой декоративных элементов, можно скорректировать облик дома.

Подобрать красивые формы крыши рекомендуется с помощью макета дома. На земле выкладывают доски, повторяя контуры переднего фасада дома в натуральную величину. Передвигая доски контура мансарды добиваются необходимого результата. Снимают с понравившегося макета размеры ломанной крыши дома.

Ориентируясь на снятые с макета размеры вычерчивают эскиз каркаса мансарды. На эскизе указывают размеры каждой детали каркаса и способы соединения отдельных элементов между собой.

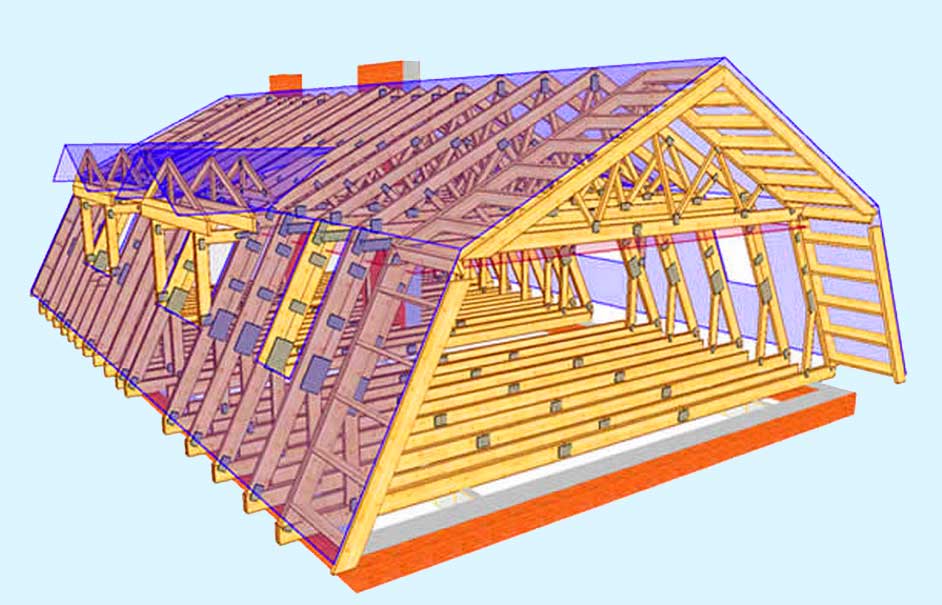

Стропильная система мансардной крыши. Расчет и возведение

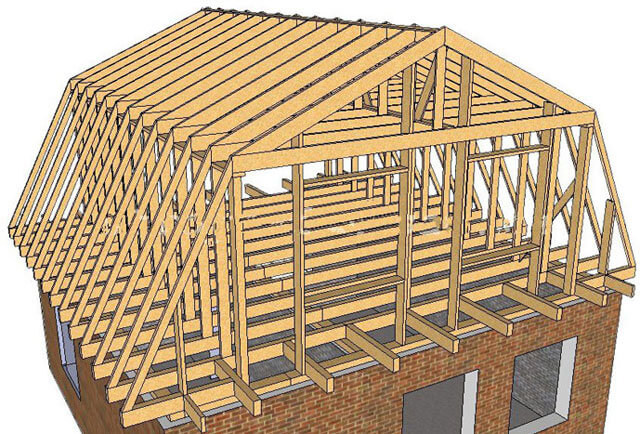

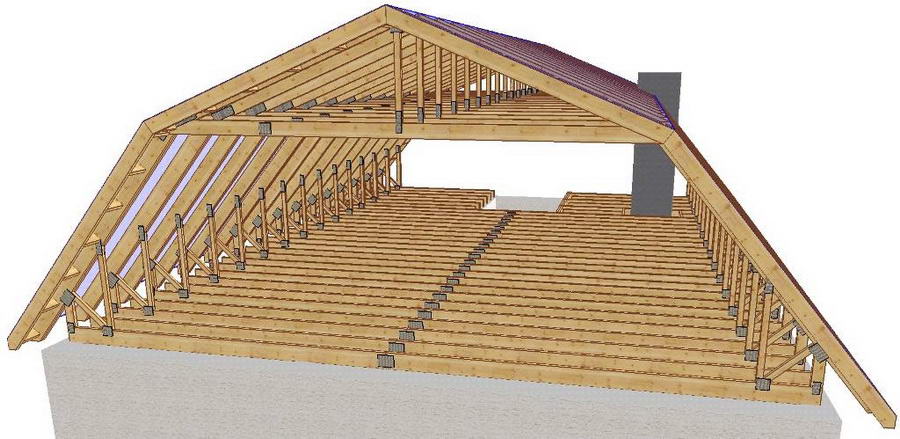

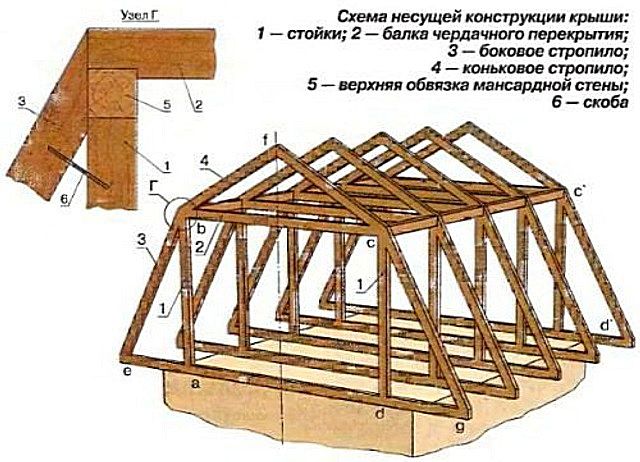

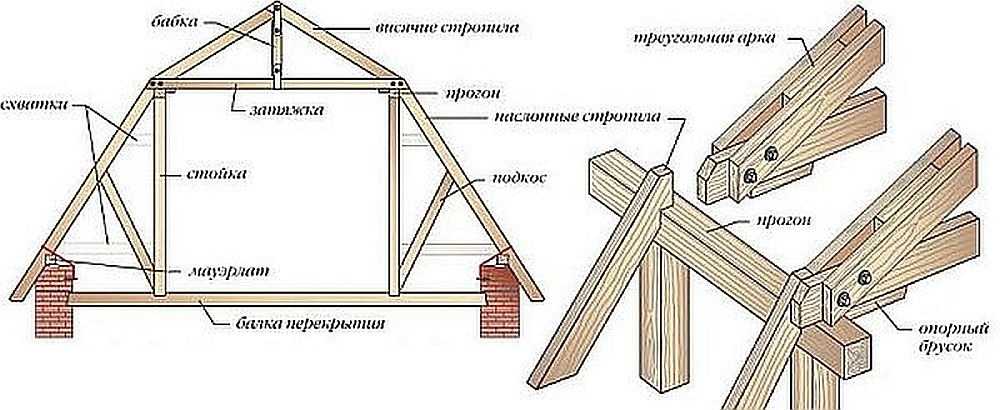

Схема стропильной системы ломаной двускатной кровли достаточно проста. Состоит она из таких элементов, как:

• Мауэрлат – брус, прикрепленный к стенам, на который опираются ноги;
• Наслонные (нижние) стропила;
• Висячие стропила (верхние);
• Стойки, подкосы и затяжки.

Строительство мансардной крыши стоит начинать только после составления проекта и расчета длины всех необходимых элементов стропильной системы. Прежде всего следует выбрать угол наклона скатов (для нижней части он обычно больше, чем для верхней), а также высоту будущей комнаты в мансарде. После этого длину элементов можно будет рассчитать по формулам:

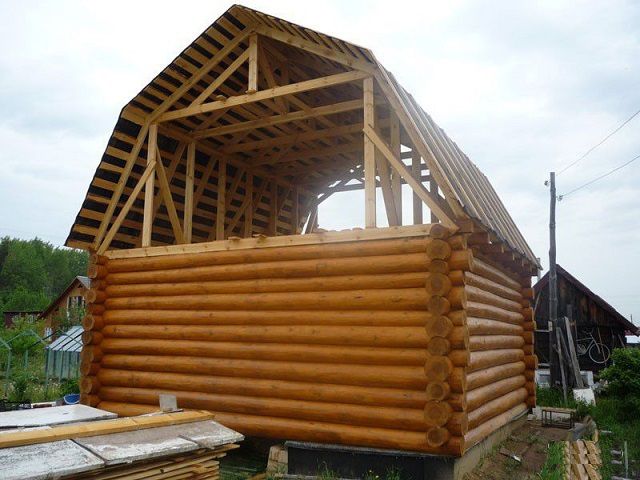

Итак, все расчеты выполнены. Теперь посмотрим, как возводится мансардная крыша своими руками, а вернее ее стропильная система:

1. 1) В первую очередь на анкерные болты, залитые в стены при возведении, крепится мауэрлат;

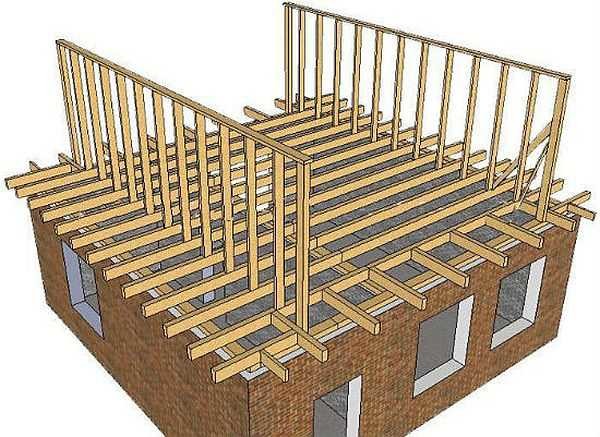

2. 2) Далее выставляются стойки (их длина равна высоте жилого помещения в мансарде). Фиксируют их с помощью временных распорок;
3. 3) Затем монтируют прогон;
4. 4) На него кладут затяжку;
5. 5) На следующем этапе устанавливают нижние стропила. Расстояние между ними обычно составляет ;
6. 6) Монтируют верхние стропила;
7. 7) Обшивают фронтон.

Составляющие стропильной системы чаще всего крепятся друг к другу посредством оцинкованных уголков. Раскраивать ноги лучше всего по шаблону. Делается он из тонкой доски, ширина которой равна ширине самих стропил.

Кровельный пирог крыши мансарды

Крыша мансарда своими руками должна возводиться с соблюдением всех положенных технологий. Для кровельного пирога они таковы:

Важно: Гидроизоляционная пленка должна быть прикреплена с провисом. Дело в том, что кровля подвержена разного рода подвижкам. В случае сдвига элементов в результате усадки или по каким-либо другим причинам, установленная внатяг пленка может просто порваться.

Утепление крыши

Совет: Окна мансарды устраиваются между стропилами. В том случае, если предполагается использовать заводской вариант рамы, стоит сделать расстояние между ногами в 80см. Именно на такой шаг рассчитано большинство покупных окон. Надеемся, теперь вам более или менее понятно, как построить мансардную крышу. При наличии хотя бы минимума опыта в строительстве, разобраться во всех тонкостях сборки этой конструкции будет не сложно.

Видео по теме «Крыша мансарда своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Пошаговая инструкция по строительству мансарды своими руками

1. Проект будущей мансарды

Главным элементом в этой работе является крыша, которая отличается своим нетрадиционным строением. Очень часто в крыше устанавливаются оконные проемы. Отличия их в том, что они располагаются под углом. Крыша мансарды своими руками часто включает в себя изменения профиля, делая его ломаным.

2. Форма крыши

Наперед представьте, какой формы должна быть будущая крыша и углы наклона плоскостей.

Крыша мансарды может быть:

• Ломаная двускатная.
• Стандартная двускатная.
• Односкатная (встречается редко).

Приступайте к чертежу. Он должен быть сделан в разных проекциях. Обязательно укажите размеры и укажите взаимное расположение всех элементов.

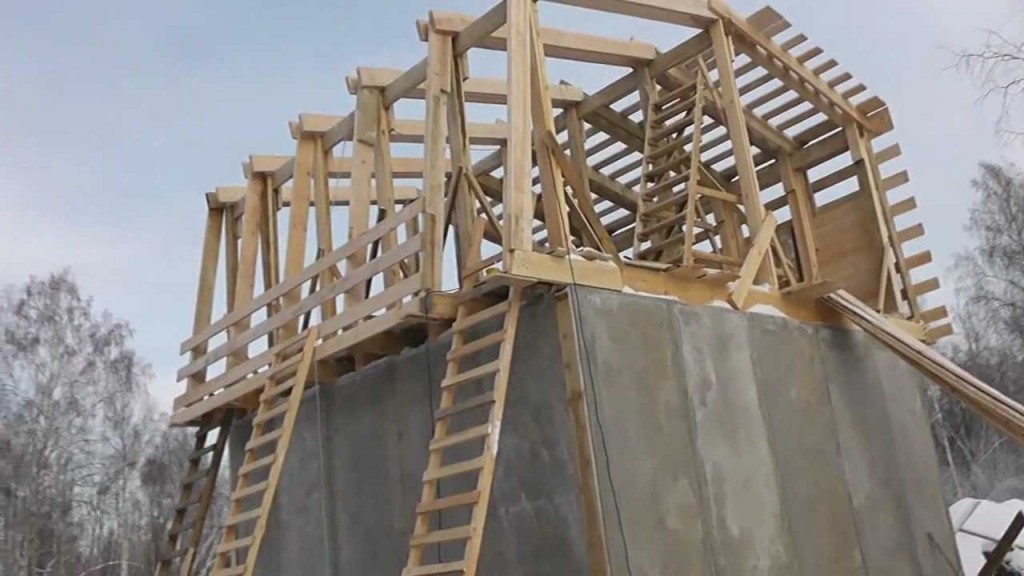

3. Строительство каркаса будущей мансарды

Специалисты считают, что этот этап строительства считается самым трудоемким. Самостоятельно эту работу выполнить не получится, она требует привлечения напарника. По периметру верхней части дома необходимо уложить мауэрлат. Далее прикрепите две крайние стойки со стропами к мауэрлату (горизонтальные бруски, связанные между собой) с помощью металлических уголков. После этого установите продольную перемычку по верхней части стоек.

4. Арочная конструкция

Натяните шнур. Между получившимися арками поставьте внутренние элементы каркаса. Учитывайте тот факт, что их размер должен соответствовать боковым аркам. Между всеми стоиками должен быть одинаковый шаг. Элементы арочной конструкции стоит крепить с помощью металлических скоб и уголков. При выставлении наклонных элементов крыши выдерживайте расчетный угол наклона ската и центровку. После этого с наружной стороны получившейся крыши с помощью молотка и гвоздей прибейте обрешетку из реек или досок. Не забудьте оставить в ней проемы для будущих окон.

5. Гидро- и теплоизоляция

Гидро и теплоизоляция является важным этапом в строительстве мансарды своими руками. Лучшим вариантом защиты мансарды от влаги является пленка мембранного типа.

Укладывается она поверх обрешетки. Для утепления отличным материалом является минеральная вата. Крепится вата с внутренней стороны стропильной системы. Важно, чтобы укладка была проведена без щелей.

6. Укладка кровельного материала

Сегодня есть большой выбор кровельных материалов: профнастил, металлочерепица, шифер и т. д.

7. Монтаж окон и внутренняя отделка

Далее приступайте к монтажу оконных конструкций и внутренней отделки мансарды своими руками.

Воспользовавшись вышеперечисленными подсказками, у вас больше не возникнет вопрос, как сделать мансарду своими руками, так как мы этот вопрос раскрыли полностью.

Этапы возведения мансарды своими руками

[rek_custom3] Собственноручное возведение мансардной крыши имеет некоторые отличия от обыкновенной скатной кровли лишь только наличием теплоизоляционных элементов. Защитные слои для утеплителя также идут в пирог. Вот порядок действий:

1. Мауэрлат крепится к стене.
2. Устанавливается стропильная система и система стоек и подкосов.
3. Проводится монтаж защиты от ветра и устанавливается гидроизоляция.
4. Делается обрешетка.
5. Производится покрытие кровли.
6. Далее идет утепление.
7. Делается нижняя обшивка.

Дабы не наделать ошибок во время строительства, требуется подробно рассмотреть инструкции по каждому пункту, можно также найти видеоинструкции.

Особенности монтажа

Монтаж крыши проходит в несколько этапов. Можно выделить основные из них:

1. Закрепить мауэрлат к стенам.

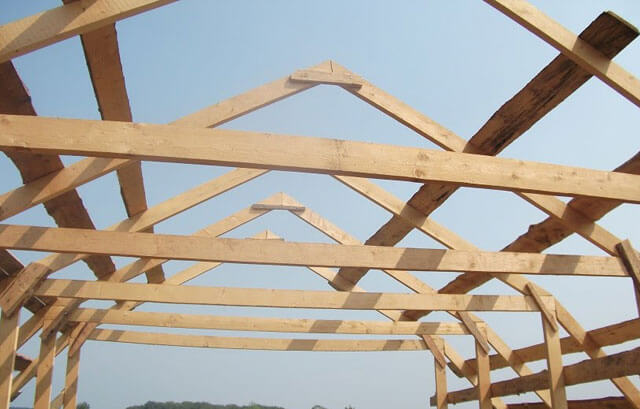

2. Собрать стропильные фермы.
3. Сделать конёк.
4. Закрепить обрешётку.
5. Завершить кровельные работы.

Работая с деревом, следует проводить обработку поверхностей антигрибковым средством, чтобы деревянные части служили долгое время. Также, чтобы дерево в скором времени не сгнило, древесину перед монтажом нужно хорошо просушить. Сушка на открытом воздухе подойдёт, этот способ лучше, чем если сушить дерево искусственным путём.

Если ваш дом атаковала плесень, прочитайте статью как избавиться от грибка в квартире на стене.

Строительство кровли

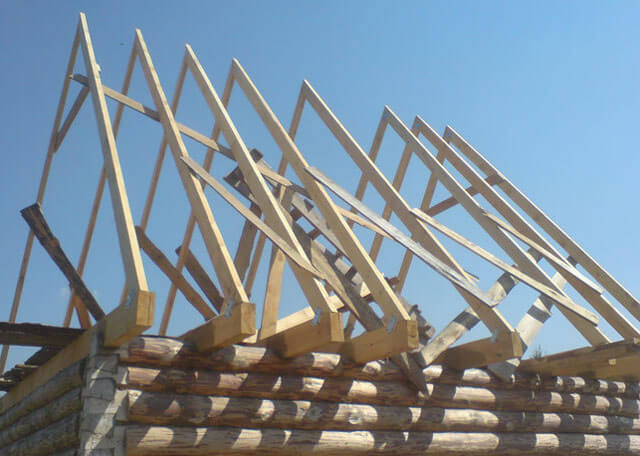

Первым делом, на основании проекта, нужно выполнить прочную стропильную систему. Учтите, что для домов из бруса, верхние венцы сруба будут служить основанием для монтажа стропильной системы. А для домов из кирпича или бетонных блоков, для получения прочной и ровной основы под стропильную систему, как правило, устраивают армированный железобетонный пояс. В железобетонный пояс закладывают оцинкованные шпильки для последующего насаживания на них мауэрлата, который и будет нести всю нагрузку от смонтированных стропил, обрешетки и самого «кровельного пирога».

После установки мауэрлата на двойной слой гидроизоляции и его закрепления, производится монтаж стропильной системы. Вначале изготавливается образец-шаблон стропильной деревянной фермы (из сухой хвойной доски 50х150мм), по которой на земле будут изготавливаться все остальные фермы. Монтирование стропильных ферм к мауэрлату производится с помощью шпилек, скоб и кронштейнов на саморезах, начиная с крайних ферм. При этом между коньками установленных крайних ферм, натягивается нитевой уровень, по которому производится монтаж остальных ферм. Далее производится установка дополнительных ребер жесткости, окон и монтирование основы непосредственно для мансардного помещения.

На следующем этапе работ с внутренней (нижней) стороны стропил крепится слой пароизоляции, между стропилами производится укладка утеплителя и поверх утеплителя монтируется гидроизоляционный слой. Далее уже можно приступать к монтажу обрешетки. Для мягкой черепицы и металлочерепицы используется сплошная обрешетка, изготавливаемая из шпунтованных, обработанных антисептиком досок (иногда применяют влагостойкую фанеру). Сплошная обрешетка устанавливается на разреженную обрешетку с шагом 30 см. В итоге получается двойная обрешетка. В завершении монтируется кровельный материал (согласно инструкции изготовителя).

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

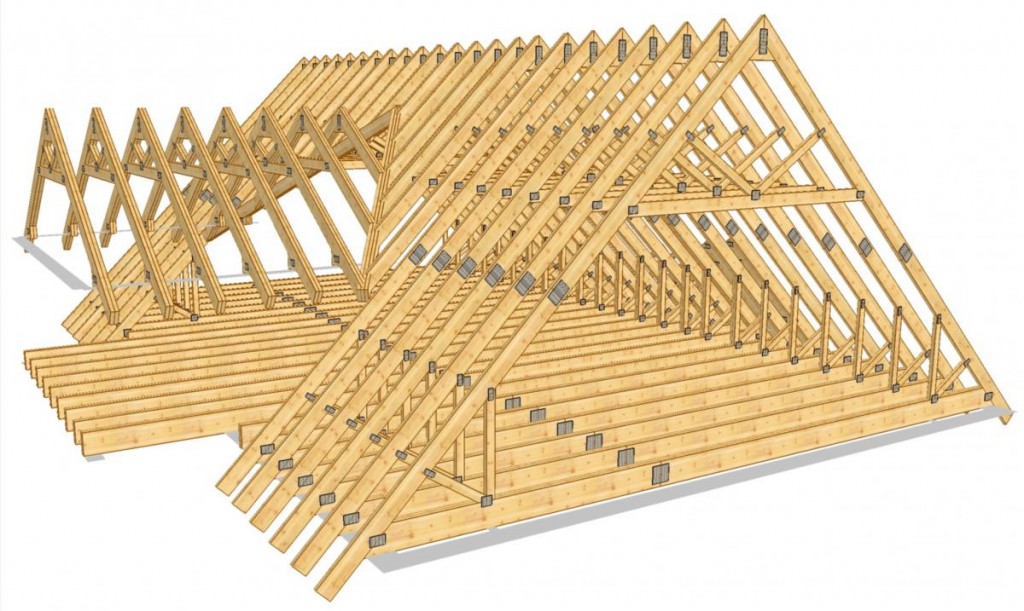

1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.

3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.

4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Обустройство оконного проема

Если схема кровли предполагает окно в мансардной крыше, следует для начала определиться, какого вида оно будет.

Профессионалы выделяют несколько типов мансардных окон:

1. Наклонные дают возможность максимально использовать солнечное освещение. При такой форме окон изменений в конструкции кровли не требуется. При их проектировании следует учитывать, что из-за значительных нагрузок их площадь ограничена и не должна превышать 1,4м2. Также стоит помнить, что в летний период они способствуют перегреву помещения, поэтому устанавливать их следует на северной или западной стороне.
2. Вертикальные. Устанавливаются на выступе крыши. Они устойчивы к большим нагрузкам и не отличаются от фасадных. Благодаря своей конструкции в наименьшей степени теряют тепло.
3. Фронтовые. Конструкция устанавливается на крыше под прямым углом.
4. Выступающее. Конструкция окна данного типа может монтироваться как на плоских, так и на двухскатных кровлях. Проще всего его обустроить на прямой крыше. Так называемый скворечник позволяет увеличить площадь комнаты и препятствует потере тепла.

Для установки окна монтируют два поперечных бруса с одинаковым сечением стропильных ног. Если угол мансардной крыши, верхний брус не устанавливают, вместо него прикрепляют обрешетку.

Фиксация проводиться с помощью кронштейнов, которые одной стороной присоединяются к раме окна, а другой крепятся к брусу. Над окном обязательно устанавливают дренажный желоб. Он не позволит собираться воде и попадать влаге в проем.

Ширина устанавливаемой рамы должна быть на 4-6 см меньше, чем расстояние между стропилами.

При установке выступающих окон геометрия крыши меняется. Из-за этого возрастает сложность установки стропильной системы и укладки кровельного покрытия. Поэтому самым простым вариантом является установка фронтальных окон. Они не требуют усиления конструкции, достаточно установить качественный стеклопакет.

Подготовка к строительству мансардной крыши

Строительство крыши мансардного типа своими руками следует начинать с составления необходимой проектной документации и выполнения расчета конфигурации конструкции. Один из важнейших моментов, с которым необходимо определиться в первую очередь, — этоуклон скатов. От данного параметра напрямую зависит полезная площадь мансардного помещения.

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон. Как показывает многолетняя практика, самым лучшим вариантом крыши мансардного типа является двускатная система, каждый скат которой имеет излом, проходящий примерно посередине. Пространство под такой крышей получается максимально просторным и комфортным для проживания.

Если посмотреть на мансардную кровельную систему в разрезе, можно увидеть своеобразный «пирог», слои которого представлены финишным материалом, обрешеткой, влагоизоляцией, стропильной системой, вентиляционными зазорами, утеплителем, потолочными рейками, пароизоляционным материалом и какой-то отделкой.

Для изготовления каркаса мансарды, состоящего из соответствующим образом собранной обрешетки и стропил, используется натуральная древесина. Преимущество отдается сосне. Важно, чтобы материал был максимально качественным. Любого рода дефекты и повреждения негативным образом отразятся на сроке эксплуатации кровельной конструкции в целом.

Для финишной кровли мансардной крыши подходит практически любой материал. Здесь наиболее внимание нужно уделять личным предпочтениям владельца и его бюджету. Изучите основные свойства каждого доступного материала и выберите самый подходящий.

К примеру, у металлической черепицы самый скромный уровень шумоизоляции и наихудшие значения теплопроводности, так что если будет использоваться именно этот материал, необходимо уделить особое внимание подбору и монтажу теплоизоляции.

Обычно для утепления мансардных крыш используется плотная минеральная вата. Утеплитель укладывается слоем от 20 см. Для защиты от влаги подойдет и простая полиэтиленовая пленка. Главное, чтобы ее толщина была больше 0,5 мм. Что касается пароизоляции, то в случае с мансардными кровлями лучше всего использовать перфорированную пленку.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Строительство мансардного этажа (мансарды)

Как полезная площадь мансарды зависит от угла наклона крышиПрежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.

Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.

Для начала выясним, что влияет на проект мансарды.

Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:

• визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;

• жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;

• финансовые возможности. Односкатная крыша – наиболее дешевый вариант;

• кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;

• общая архитектура здания;

• ветровая и снеговая нагрузка. Снег должен сползать с кровли;

• состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;

• устройство внутренних коммуникаций и простота подключения к ним;

• выбор окон. Установка специальных мансардных окон (наклонные окна – сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;

• выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.

• сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.

Основные формы крыш представлены на рисунке.

Какие формы крыш существуют (виды, типы)

Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.

Варианты оформления мансардного этажа

Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.

Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.

Чертежи домов с мансардой — схема 1Чертежи домов с мансардой — схема 2Чертежи домов с мансардой — схема 3

Как сделать мансардную крышу?

Оглавление:

Соорудить мансардную крышу своими руками – вполне осуществимая задача при наличии необходимого материала, инструмента и помощников. Такая конструкция позволяет значительно увеличить жилое пространство при минимальных вложениях. Чтобы получить просторное помещение под кровлей, скаты крыши выполняют ломаными в нескольких местах. Крыши мансарды проектируются, как правило, на начальной стадии, но можно это выполнить и в ходе реконструкции дома при условии достаточной прочности фундамента и несущих стен: нагрузки увеличатся из-за веса отделочных материалов и мебели.

Материалы для изготовления стропильной системы

Для сооружения стропильной системы количество используемых в работе материалов ограничено. Можно выбрать между металлом и деревом, скомбинировать оба вида сырья. Также встречаются железобетонные конструкции, однако при возведении дачных строений они не используются. Большинство застройщиков предпочтение отдает натуральной древесине. С ней проще работать, это экологически чистый продукт.

Деревянные стропила можно смело назвать классическим видом. Для их изготовления используется цельные бревна, доски, клееный брус. При выборе желательно обращать внимание на качество древесины, а также на то, чтобы хвойные породы были срублены зимой, лиственные летом. Специалисты рекомендуют приобретать следующие виды: лиственницу, дуб, сосну, ель. Первые два типа наиболее долговечны, но сложны в обработке.

Очень важным моментом является сортность дерева. Для мауэрлата, лежня, конькового прогона лучше всего использовать дуб или лиственницу высшего качества. Стропильные ноги, стойки можно изготовить из хвойных вариантов, как первого, так и второго сорта, а для подкосов подойдет даже третий. При расчете стройматериалов стандартной системы обычно отводят 75 % под древесину первого сорта, 25 % – второго.

Все деревянные заготовки разделяют на три основных типа: сырые, полусухие, сухие. Специалисты рекомендуют для монтажных работ выбирать только последний вариант, что поможет избежать впоследствии деформации составных частей.

Также для сооружения частной конструкции используют металл. Чаще всего к нему прибегают при необходимости организовать перекрытие длиной от 10 метров. В этом случае деревянный брус заменяют профильной трубой. Соединение элементов выполняется при помощи сварки. Встречаются комбинированные варианты, когда лежень, мауэрлат, коньковый прогон, стойки изготавливают из металла, все остальные части из дерева.

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

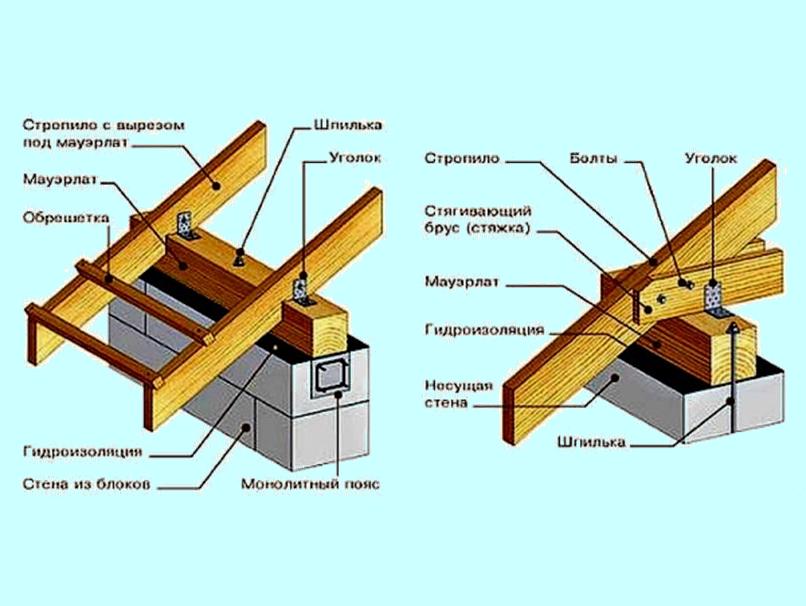

Как крепятся стропила к мауэрлату

При строительстве кирпичных или каменных домов рекомендуется использовать жесткое крепление стропил, с применением наклонной или висячей систем. Конструкцию крепят любым из двух способов:

• Врубка. Необходимо подрубить стропила с уклоном таким образом, чтобы мауэрлат плотно примыкал к ним. Карниз крепится с использованием кобылок, прикрепляемых к ноге с нахлестом минимум 1 метр. Саморезы, гвозди или скобы придадут дополнительную надежность конструкции. Каркас будет еще более надежным, если его зафиксировать металлическими уголками, имеющими отверстия для саморезов.
• Без врубки. При этом способе крепления кобылки не используются, поскольку балки способны обеспечить вылет каркаса. Этот способ простой, не требующий большой точности. С ним справится и новичок в строительном деле. Использование брусков или досок обеспечит плотное прилегание к мауэрлату. Металлические уголки способствуют жесткой фиксации конструкции.
