Как рассчитать несущую способность сваи по материалу

Причины для проверки длины и сплошности свай

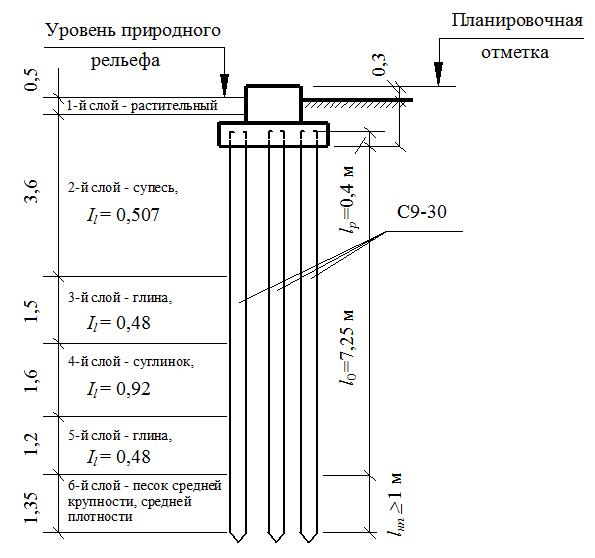

Теоретический расчет длины сваи, обладающей необходимой несущей способностью с учетом веса здания или сооружения, производится в процессе разработки проекта. Инженеры-проектировщики крайне редко делают неверный расчет (практически никогда). Шансы допустить фатальную ошибку в процессе строительства на порядок больше. Проконтролировать и выяснить реальное положение дел со свайным фундаментом помогает измеритель длины свай. В некоторых случаях проверка необходима:

1. Строительство находится на стадии нулевого цикла. Исполнительной документации по обустройству свайного поля нет. При этом оголовки срублены или находятся под ростверками. Определить глубину фактического погружения в данном случае невозможно, даже если известна предусмотренная проектом длина свай по ГОСТ.
2. Существует подозрение на нарушение технологии обустройства буронабивных свай. Возможных технологических ошибок достаточно – от прерывания подачи бетонной смеси до некорректной виброусадки. В этом случае необходим контроль сплошности.
3. Планируется реконструкция существующего здания с увеличением нагрузки на грунт, а проектная либо исполнительная документация на свайный фундамент отсутствует. В этом случае невозможно выполнить расчет необходимого усиления несущей способности фундамента по причине отсутствия исходных данных.

Для изделий из категории готовых ЖБИ достаточно определения глубины погружения, в то время как для буронабивных вариантов также необходимо проводить испытание на сплошность.

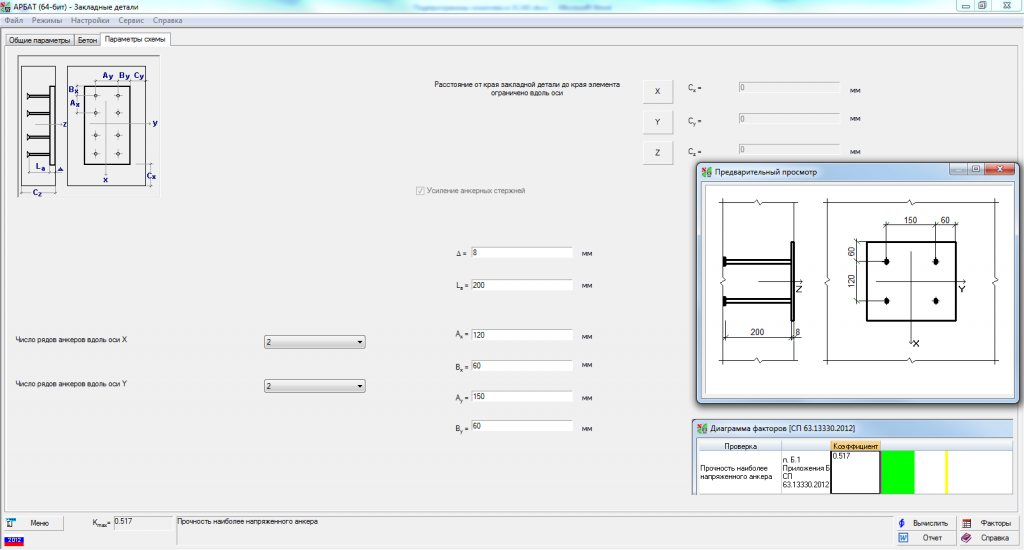

Более простые программы для расчёта фундамента

Однако частному застройщику едва ли посильно как применение такого профессионального программного обеспечения, так и его приобретение. Но для предварительной оценки параметров возможного фундамента, существуют более простые и доступные программные средства, позволяющие сформировать несколько более усреднённую, но достоверную картину будущего основания здания и более уверенно сделать выбор в пользу того или иного варианта.

Следует учитывать тот факт, что совершенство программных средств не может компенсировать недостатка или низкой достоверности исходной информации о состоянии несущего слоя грунта под подошвой фундамента.

Проект фундамента в программе Плита

Достоверные расчёты могут быть выполнены только тогда, когда застройщик имеет на руках полноценные данные о геологии участка.

Программа для расчёта ленточного фундамента, например «Ленточный фундамент 1.0.1», поможет собрать данные о нагрузках на погонный метр основания и понять необходимую ширину фундаментной подушки. Программа для расчёта столбчатого фундамента позволит получить площадь опорной части отдельного элемента, воспринимающего нагрузки от определённой части здания.

Для расчёта свайного фундамента следует использовать соответствующее программное обеспечение, которое поможет определить количество, диаметр и глубину заложения свайного основания для конкретного здания и грунтовых условий. Можно упомянуть программу StatPile, позволяющую выполнять такие расчёты.

окно для работы программы «Ленточный фундамент»

Выбор оптимального диаметра

Требуемое сечение зависит прежде всего от типа и веса постройки. В частном строительстве наиболее востребованы винтовые сваи в 57, 76, 89 и 108 мм, последние две используются для возведения фундаментов жилых домов, в особо сложных случаях приобретаются изделия с диаметром в 133 мм. Рекомендуемая сфера применения приведена в таблице (для лопастного типа):

Диаметр всегда подбирается из учета потенциальной нагрузки, фундамент для каркасной бани, беседку или пристройку возводят на 89 мм сваях, жилой малоэтажный дом – 108 мм. Для тяжелых строений (кирпичных, трехэтажных и т.д.) этот тип не рекомендуется, его выбирают при отсутствии других вариантов, расчет опор в этом случае требует привлечения специалистов.

Определение несущей способности одной сваи

Среднее значение этой характеристики зависит от диаметра трубы и лопастей, длины и прочности грунта-основания, оно обязательно указывается производителем. При желании величина допустимой нагрузки находится по формуле: N=F/k, где:

• F – неоптимизированное значение несущей способности, которое можно рассчитать самостоятельно, достаточно умножить диаметр лопастей винтовой сваи на прочность основания (табличная величина).
• K – поправочный коэффициент: 1,2 при точном знании типа грунта (проведении зондирования и лабораторных испытаний), 1,25 – определении характеристик почвы с помощью установки эталона (оптимальный вариант в плане затрат и потраченного времени), 1,4-1,75 – при отсутствии данных о геологических особенностях участка или самостоятельных испытаниях.

Эта формула не учитывает глубину заложения лопастей и характер работы (на выдергивание или на сжатие), правильно рассчитать несущую способность одной винтовой сваи могут только специалисты. Для упрощения рекомендуется применять табличные данные. На завершительном этапе общий вес дома делится на допустимую нагрузку для одной опоры, итоговое число округляют в ближайшую большую сторону. Все полученные данные используются в дальнейшем при расчете ростверка. Схема размещения составляется с учетом строительных требований, плана несущих конструкций и рекомендуемого интервала, зависящего в свою очередь от веса материалов стен.

Осадка свайного фундамента

Избежать осадки основания на сваях, как и любого другого фундамента, крайне сложно. Это естественный процесс, связанный с продольными сжатиями почвы, а также горизонтальными сдвигами грунтов.

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Для этого используют формулу Si = h*m*P, где h – толщина слоя почвы, m – коэффициент сжимаемости почвы, который определяют в результате компрессионных экспериментов, P – среднестатистическое уплотняющее давление для каждого слоя. Затем полученные величины для каждого слоя Si складывают и получают общее значение осадки.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) Pzp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений Pϫz, предварительно разделив чертеж графика на слои, при этом hi должно быть меньше 0,4b.
3. Определяют осадку Si отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина mvi вычисляется в соответствии с данными компрессионных испытаний, а Pzi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы Ei, то осадку можно рассчитать по формуле S = Σhi*β/ Ei*Pzi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений. При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа). При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

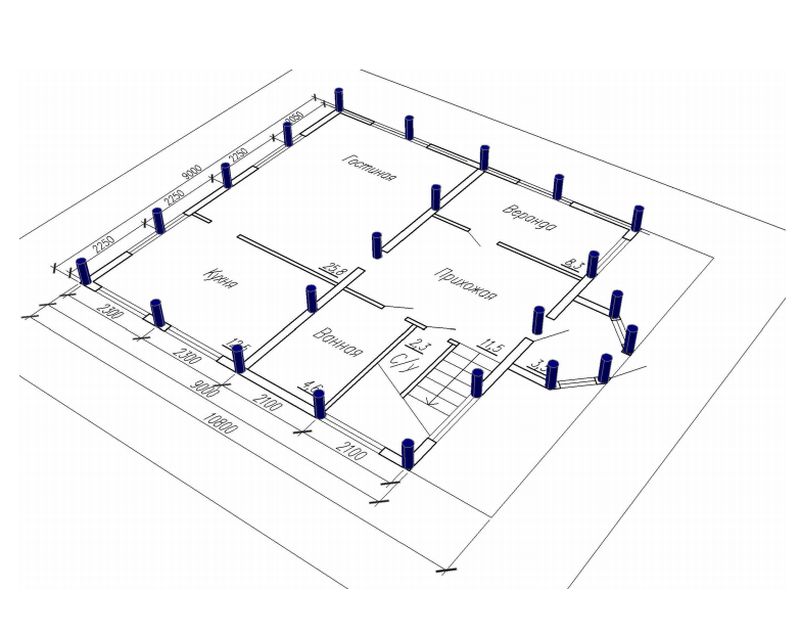

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Основные этапы проведения расчетов количества свай

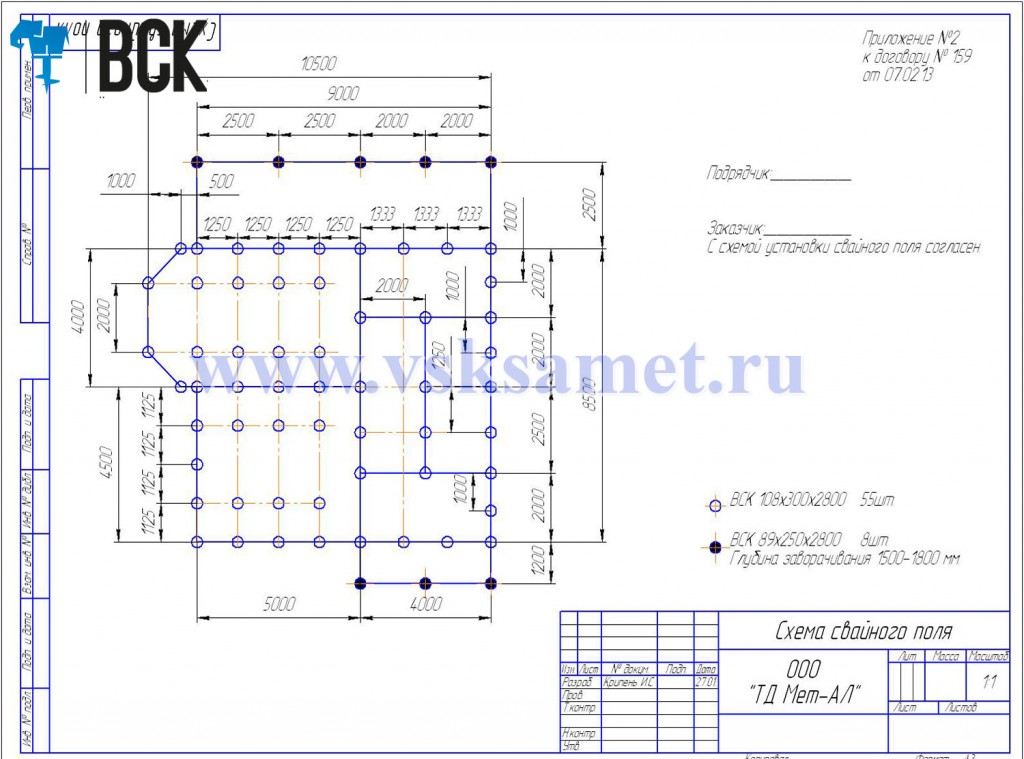

Свайное поле Расчет количества буронабивных или винтовых свай для фундамента производится в два основных этапа:

1. Вычисление общих нагрузок на основание, включая вес самого фундамента вместе с ростверком. В общий вес также включается и полезная нагрузка: вес мебели, предметов интерьера и т. д. Все эти факторы называются статической большей точности следует учесть и переменные влияющие факторы, такие как количество выпадающих осадков, вес всех жильцов и ветровое давление. Во внимание при расчетах особое внимание уделяется данным, полученным в ходе инженерных изысканий: плотность грунта, уровень промерзания, глубина залегания грунтовых вод, пучинистость.
2. Расчет нагрузки на одну сваю и определение ее несущей способности. Зная максимальные нагрузки, их следует сравнить со значениями статических и переменных величин из первого пункта, чтобы обеспечить достаточный запас прочности.

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП (Актуализированная редакция СНиП *).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. ) расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. ) расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента (см. ), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП (СНиП *).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

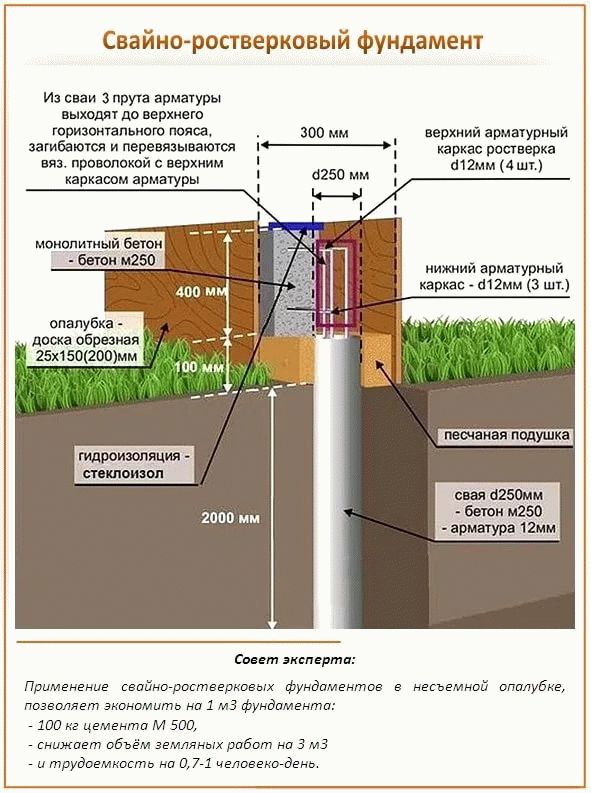

Расчет ростверка

Важный показатель для строительства — количество свай в ростверке. Этот показатель напрямую влияет на способность конструкции правильно передавать нагрузку на основание и обеспечивать прочность фундамента.

Ростверк — это балка, соединяющая верхние части свай и равномерно распределяющая между ними нагрузку.

Крепление ростверка к разным видам свай

Количество свай в ростверке находят по формуле:

• dp — заглубление ростверка;
• N0I — максимальное значение суммы нагрузок от веса здания;
• Yk — коэффициент надежности;
• F — максимальная нагрузка на одну сваю;
• A — площадь ростверка;
• Ymt — усредненный вес ростверков и грунта на его обрезах.

Полученное в результате вычислений число округляется всегда в большую сторону до целого значения.

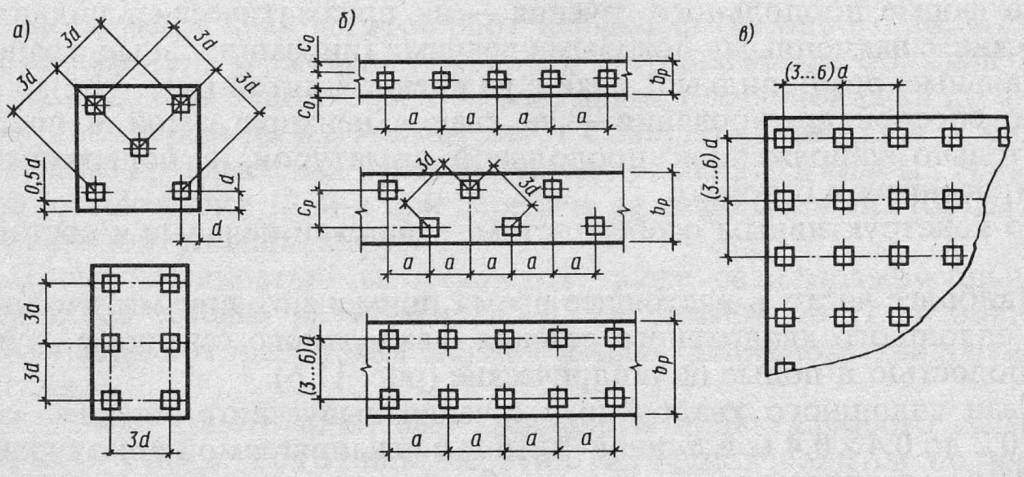

Сваи распределяют согласно правилам:

• В шахматном порядке, в два ряда или в одну линию с равными промежутками;
• Расстояние между соседними сваями не менее трех их диаметров;
• Минимальное расстояние от края ростверка до ближайшей сваи равно одному ее диаметру;
• При возникновении только вертикальных нагрузок сваи заглубляют в ростверк всего на 5–10 см, в иных случаях соединение делают более надежным и дополнительно рассчитывают.

При расчетах ростверков инженеры работают, основываясь на СП «Бетонные и железобетонные конструкции».

Сваи винтовые для фундамента — как рассчитать на месте и с помощью калькулятора, точность расчета

Один из наиболее популярных способов устройства фундамента – это свайное основание. Применяется оно в тех случаях, когда другие способы не могут быть использованы. Данная конструкция включает в себя прямой ствол и одно или несколько лопастей.

Производство свай происходит сварным, либо литым способами. Устанавливаются они путем ввинчивания их в землю, создавая тем самым довольно стойкую основу для строения.

Для чего необходим этот расчет?

Как правило, данный расчет производится для определения диаметра, длины и расстояния между сваями. На данные значения могут повлиять тип грунта на котором производится строительство, а также массивность будущей конструкции.

• Класс грунта можно определить при помощи геологического исследования. Если строительство сугубо индивидуальное, то можно выбрать более легкий путь. Для этого необходимо выкопать углубление глубиной в пол метра и проанализировать почву. Если на данной глубине уже наблюдается достаточная устойчивость, то сваи можно выбрать с длиной не более 2.5 метров
• В том случае, если грунт не достаточно устойчив на данном промежутке, то нужно выбирать и испытывать сваи с достаточным запасом (3-4 м.), дабы избежать проблем с прочностью будущего основания
• Для небольших частных домов подойдет диаметр свай равный 108 миллиметрам. Шаг свай зависит от нагрузок, производимых постройкой

На что обратить внимание?

Для выполнения расчета необходимо учесть количество всех свай и их несущую способность. Несущая способность напрямую зависит от массивности и размеров сваи. И, как правило, даже совсем небольшая разница в диаметре играет большую роль в количестве нагрузок, которое может вынести свая.

К примеру, диаметр, равный 300 миллиметрам способен выдержать до 1700 , а при увеличении диаметра до 200, это число сразу возрастает до 500 кг.

Для буронабивного фундамента рекомендуется проделывать глубину на метра большую, чем запланировано для большей надежности. Данная глубина будет гарантировать, что глубина промерзания грунта осталась выше и грунтовые воды уже пройдены. На такой глубине прочность достаточно велика, а при расчете с большим запасом увеличится еще больше.

Другой момент, имеющий непосредственное отношение к расчету – это размер бура. Новое оборудование позволяет возделывать буровое отверстие диаметром от 15 до 40 сантиметров. Буры, специализированные для фундамента способны увеличить диаметр отверстия при достижении дна в несколько раз. Такое расширение обеспечивает большую опору для сваи и ее способность сопротивления выпучиванию.

Точность расчета

По данным описанного расчета и при помощи калькулятора вы получите полностью надежный фундамент, способный перенести все предполагаемые нагрузки.

Точность полученных параметров будет зависеть от того, на сколько правильно были рассчитаны параметры нагрузки при расчетах.

Расчет количества винтовых свай с помощью калькулятора

Произвести все необходимые онлайн расчеты можно по данному калькулятору

Выбор диаметра и расчет количества свай

По назначению сваи бываю различных диаметров. Для правильного выбора стоит исходить из следующих рекомендаций:

• Сваи в 5.7 сантиметров подойдут для легкого сетчатого забора
• Диаметр 7.6 подойдет для немассивных построек, таких как уборная, навес и прочее
• Винтовые сваи с диаметром 8.9 сантиметров подойдут для сооружения больших ограждений, невысоких коттеджей и достроек к ним. Максимальная нагрузка для данных свай равна 3-5 тоннам
• Самый большой диаметр 10.8 см с несущей возможностью 5-7 тонн подойдет для 2-х этажных сооружений и для домов из легкого камня.

Длина

Особое внимание при расчете нужно выделить для определения длины свай. От данного значения будет зависеть устойчивость и прочность всего фундамента и сооружения. При недостаточной длине будет наблюдаться проседание их в грунт и последующее разрушение всего сооружения.

При расчетах необходимо будет учесть два крайне важных момента:

1. Особенности грунта на строительном участке и его плотность
2. Рельеф местности, а именно перепады между отметками высоты.

Если на глубине в пол метра наблюдаются песчаник и глина, то данная местность является наиболее подходящей для установки винтовых свай. В этом случае длина может составлять 2.5 метра.

Если на данной глубине были встречены лишь неплотная субстанция, то потребуется при помощи бура вести дальнейшую разведку по определению глубины наиболее подходящего слоя. По достижению наиболее плотных участков грунта производится замер глубины и приобретение свай необходимой длины.

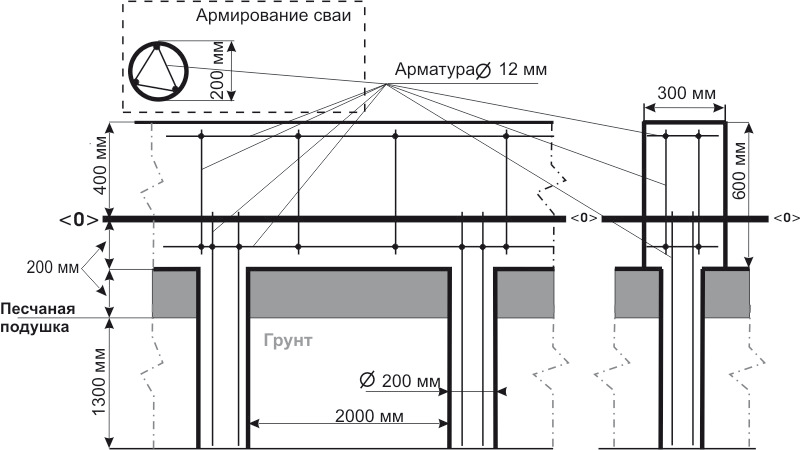

Обвязка фундамента

Качество и количество той арматуры, с помощью которой была произведена обвязка, напрямую определяет положительные характеристики фундамента. Тем самым, этот аспект имеет не менее важное значение при строительстве.

Отказаться от обвязки позволяется лишь в том случае, когда условия строительства идеальны. Однако такое стечение обстоятельств встречается в 1% случаев.

Сварка арматуры категорически запрещается, так как при этом ухудшается структура железа и его прочность сильно падает.

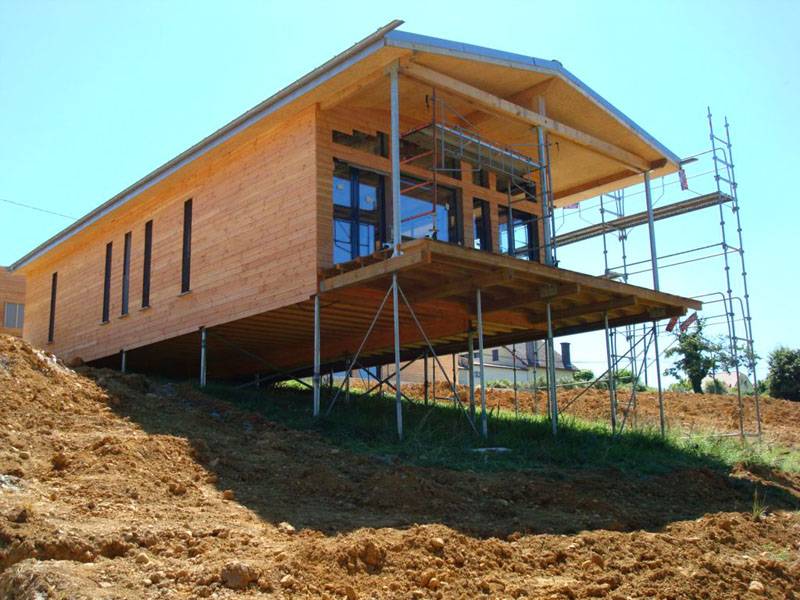

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

• На висячих сваях;

• На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Расчет необходимого количества свай

Для расчета количества винтовых свай для фундамента требуется два параметра:

• несущая способность одной сваи;
• полная нагрузка на фундамент.

Необходимое количество опор равно частному от деления полной нагрузки на несущую способность одной сваи.

Как определяется несущая способность сваи, мы уже разобрали. Осталось подсчитать общую нагрузку. Для этого складываются веса абсолютно всех строительных материалов, которые будут использованы при строительстве. К полученному результату надо прибавить ветровую и снеговую нагрузки – это и будет полная нагрузка на несущее основание.

Поскольку расчетная часть строительства проводится до начала строительства, необходимо теоретически определить потребность в материалах.

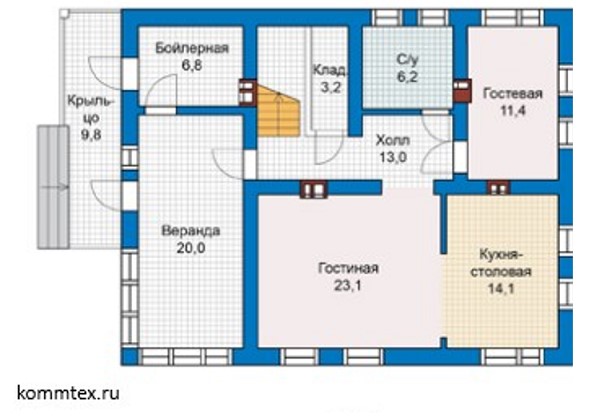

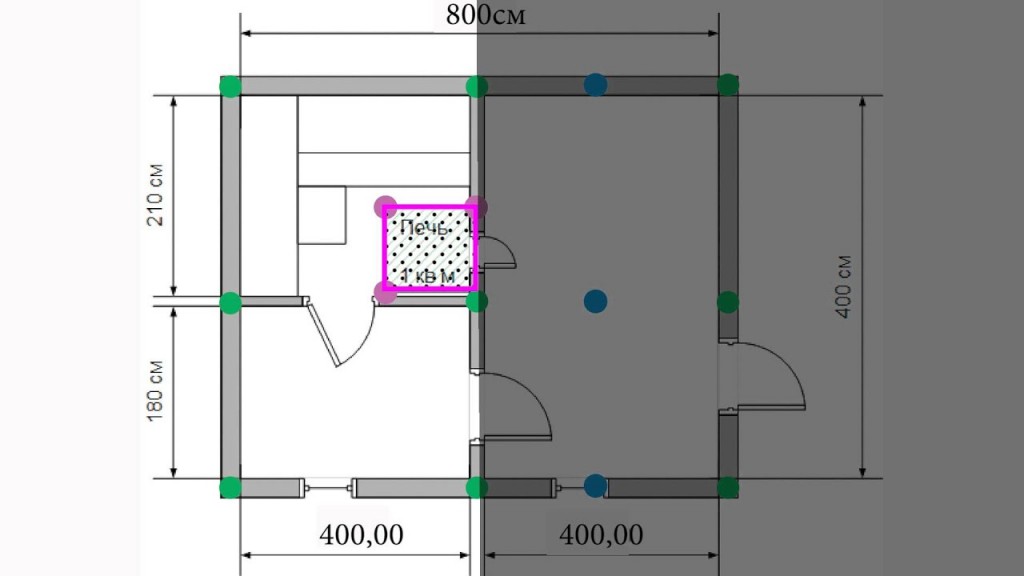

Это можно сделать, имея на руках хотя бы простейший эскиз будущей постройки с нанесенными на него размерами: длины, ширины и высоты здания, высоты конька крыши и угла ее уклона.

  Свайный фундамент своими руками

На эскизе должно быть указано, какой материал будет применяться при возведении того или иного элемента постройки. Подсчитав площадь каждого из них, можно подсчитать вес материала, необходимого для его устройства.

Иногда площади бывает недостаточно, тогда методом ее умножения на толщину элемента определяется его объем. Умножив объем на плотность строительного материала, можно узнать его вес.

Снеговые и ветровые нагрузки принимаются в зависимости от региона строительства. Их нормативные величины можно найти в строительной справочной литературе или в тех же СНиПах. Они даются из расчета на 1 кв. м крыши. Чтобы подсчитать нагрузку для конкретного случая строительства, надо норму умножить на площадь крыши.

Вам предстоит кропотливая работа по определению необходимого количества винтовых свай для фундамента: расчет нагрузки отнимает много времени, особенно у неопытных строителей. Но только таким образом можно рассчитать нагрузку на сваи правильно.

Последним действием вашего расчета будет деление полной нагрузки на несущую способность сваи. Таким образом вы узнаете, сколько свай вам необходимо завинтить в грунт, чтобы ваша постройка стояла крепко.

Может быть Вас интересует какие бывают виды свайных фундаментов?

Хотите узнать все про устройство водяного теплого пола под плитку?

Ворота на сваях

Ворота на винтовых сваях потребуют некоторой дополнительной работы. Дело в том, что их створки воротные столбы или вовсе не нагружают, или нагружают гораздо слабее, чем полотно. Без дополнительного упора в грунт верха воротных столбов скоро разъедутся в стороны. Кстати, это же, только в меньшей степени, относится и к угловым столбам.

Справиться с проблемой несложно: вокруг столба, в стороны на 0,25-0,5 м копаем котлованчик глубиной на полтора-два штыка лопаты и по песчаной подушке в 10-15 см заливаем его бетоном. Бетонная чушка примет на себя горизонтальную часть раскачивающих столб нагрузок, а винт в глубине – вертикальную. Трубы на столбы нужны увеличенного диаметра, от 120 мм. Но учтите, это не полноценное бетонирование, нагружать чушку по вертикали нельзя!

Заливка скважин. Армирование свай фундамента

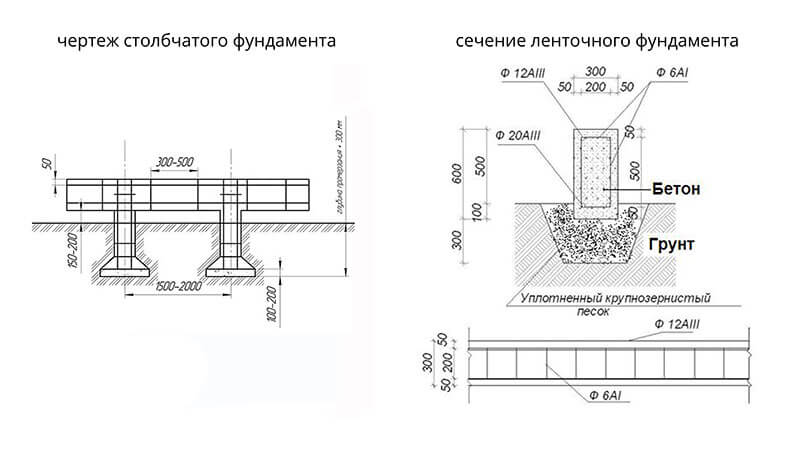

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Расчет свайно-винтового фундамента

Самая главная задача при строительстве промышленных объектов, жилых домов, хозяйственных сооружений — это обеспечение устойчивости конструкции и увеличение срока ее безопасной эксплуатации. При выборе типа основания в расчет принимают назначение сооружения, его площадь, этажность, материал стен, тип почвы, особенности рельефа участка застройки.

Чаще всего в качестве основы для коттеджей, дач, гостевых домиков, бань, хозяйственных построек, заборов используют винтовые сваи. Такой фундамент стоит недорого, быстро монтируется. На участках с проблемным грунтом, склонами или перепадами по высоте установка винтовых свай является единственной возможностью для строительства. Чтобы подобрать опоры с нужным диаметром и длиной проводят расчет свайного фундамента.

Винтовой фундамент в Твери: грамотный расчет – разумная экономия

Я твердо убежден, что не в меньшей степени правильность проектирования влияет на надежность и долговечность дома, чем качество исходных материалов и квалифицированность монтажа. Меня всегда радует, когда при обсуждении технического задания (ТЗ) клиент задает «умные», то есть конкретные вопросы. К примеру, каким образом должны располагаться сваи под каркасный дом, и какое количеству будет оптимальным. Только определив правильные ответы на эти простые логичные вопросы, можно быть уверенным в достижении нужного результата.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

• Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
• Отсутствие воздушного зазора между высоким ростверком и грунтом.
• Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.
