Как правильно рассчитать количества металлочерепицы для крыши

Монтаж кровли из металлочерепицы

Металлочерепица представляет собой оцинкованный стальной лист, покрытый защитным слоем полимера и профилированный методом холодного давления. Это один из наиболее популярных кровельных материалов, представленных на современном рынке.

При создании функциональной, безопасной и гармоничной кровли следует укомплектовать ее дополнительными приспособлениями. Например: водостоки, снегозадержатели и система безопасности, прекрасно подойдут для этой роли.

В вопросе выбора необходимого кровельного материала следует уделить особое внимание:

1. виду покрытия;
2. толщине стали;
3. ассортименту комплектующих изделий для кровли;
4. толщине слоя оцинковки;
5. цвету;
6. производителю;
7. сроку гарантии.

Для изготовления кровли используют такие материалы как:

1. цветной металл (медь, алюминий, титано — цинковый сплав);
2. рулонная или листовая сталь;
3. профилированный лист и его разновидности, имитирующие металлочерепицу.

Для кровли здания со сложной формой крыши используют листы металлочерепицы.

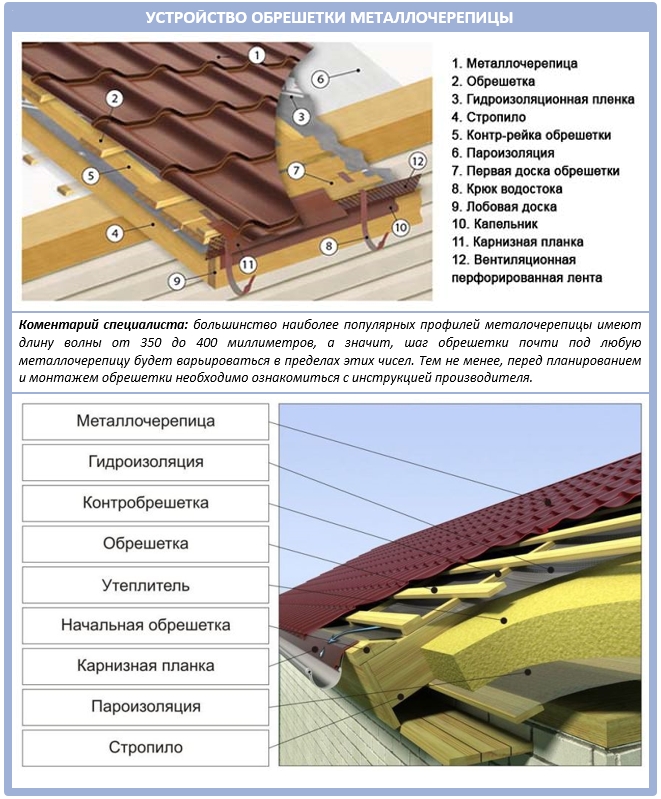

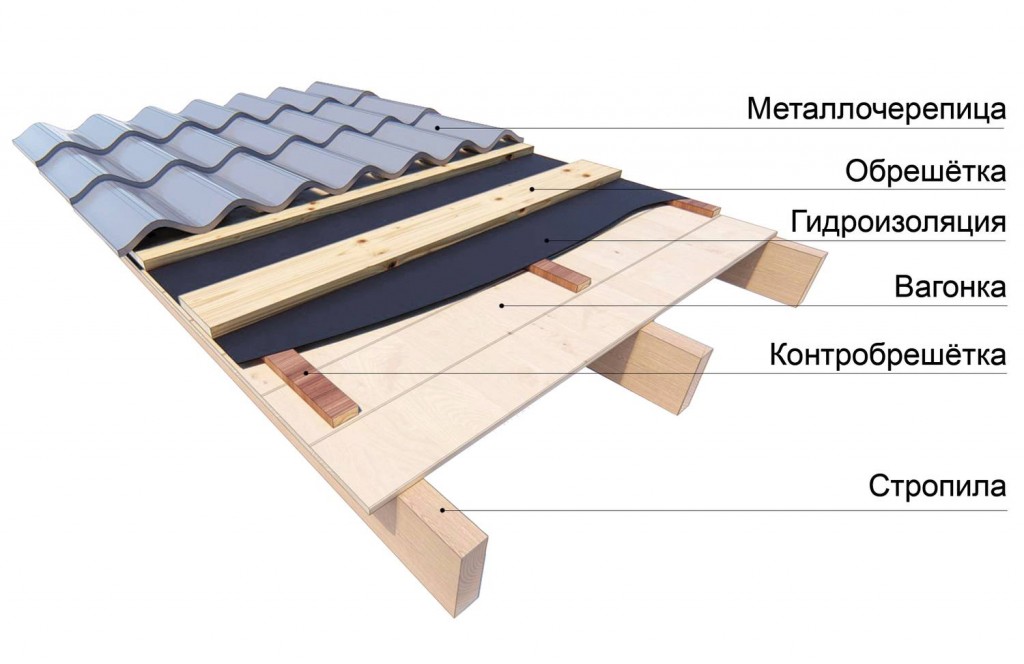

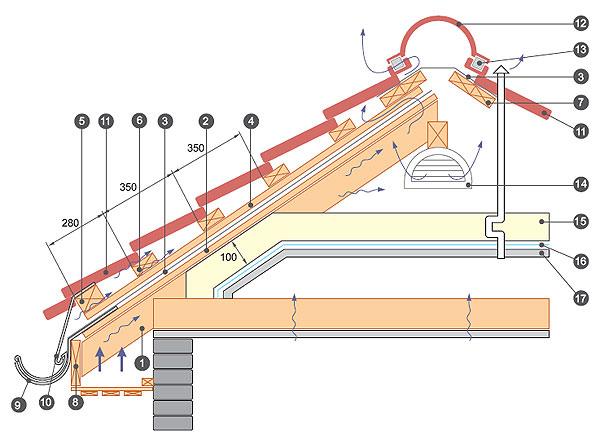

Монтаж кровли из данного материала делится на несколько этапов.

Установка проводится в следующем порядке:

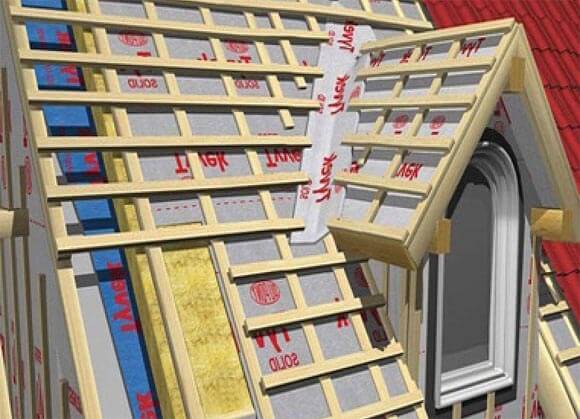

1. собирается стропильная система и обрешетка;
2. монтаж чердачного помещения;
3. укладывается пароизоляция и утеплитель;
4. устанавливается контробрешетка и гидроизоляция;
5. монтаж промежуточной обрешетки;
6. укладка ветровых досок;
7. облицовка металлических карнизных свесов;
8. монтаж настенных желобов;
9. монтаж кровельного покрытия;
10. облицовка разжелобков;
11. навес водостоков;
12. облицовка на фасаде дома выступающих частей и оконных отливов.

Так же необходимо провести монтаж вспомогательных элементов кровли из металлочерепицы, которые предназначены для сокрытия зазоров между стыками кровельного материала.

К тому же такие планки препятствуют попаданию влаги на крышу и делают ее вид завершенным. Дополнительные элементы делятся на следующие виды:

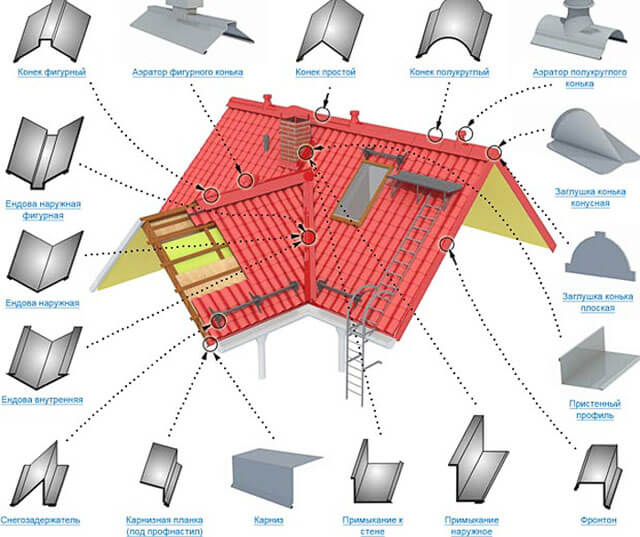

Дополнительные элементы, нужные для устройства кровли

Вспомогательные элементы, необходимые для монтажа кровли из металлочерепицы:

1. а — элемент для конька;
2. б — коньковый элемент с изогнутым профилем в виде полукруга;
3. в — торцевая часть для конька;
4. г – торцевая часть для кровельных листов;
5. д — элемент карниза;
6. е — ендова

Вспомогательные кровельные элементы:

1. коньковый, подразделяются на полукруглые, прямоугольные, узкие;
2. торцевая часть полукруглого конька в виде заглушки;
3. ветровая планка, предназначена для закрытия листов металлочерепицы с торцов;
4. снегозадержатель;
5. карниз – предотвращает попадание стекающей с крыши воды на карнизную доску;
6. примыкание к стене – целиком скрывает зазор на стыках кровли.

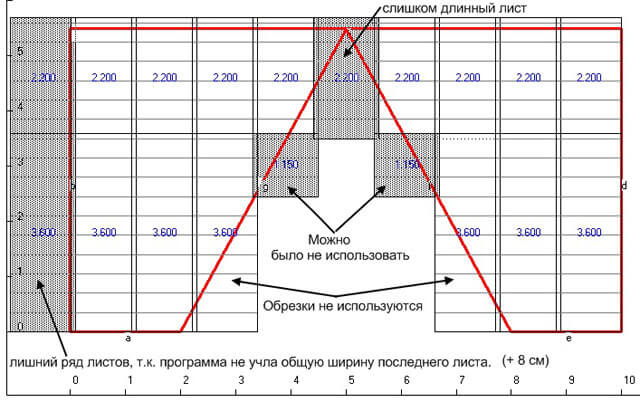

Как снизить количество отходов

Для решения этого вопроса есть, наверное, единственный способ. Как известно, все полотна выпускаются производителями определенного размера, но есть фирмы, которые выполняют нарезку листов по заданному размеру.

Можно точно отмерив, сделать заказ, который также будет покрыт защитным верхним слоем на местах срезов. В этом случае можно застелить даже 8 метровые полотнища, с вызовов специалиста, который подрежет все на месте.

Такой способ значительно сократит отходы, а также благодаря профессиональным действиям специалистов можно не беспокоиться о понижении эксплуатационных характеристик кровельного покрытия.

К недостатку этого метода можно отнести следующие моменты:

• полотна длиной свыше 5 метров сложнее транспортировать и хранить, в отличие от обычных;
• металлочерепица такой длины также сложна в установке и подъеме;
• стоимость будет немного больше, чем при самостоятельном монтаже, так как за дополнительную услугу придется заплатить.

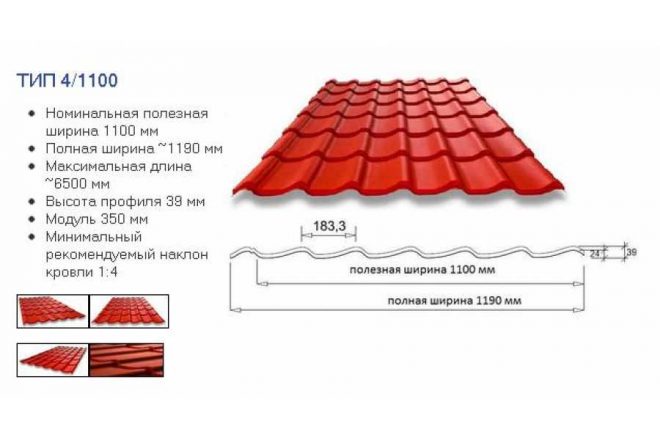

Профиль

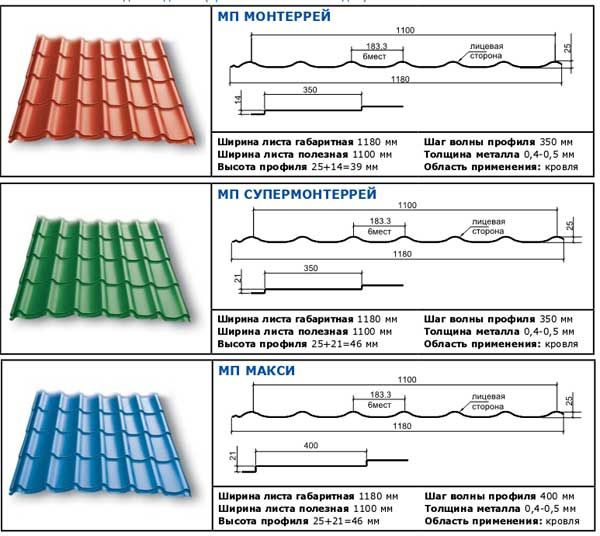

Существует несколько основных разновидностей конфигурации рисунка листов металлочерепицы. Многие из них давно известны потребителям. Разрабатываются и новые виды. Они помогут создать для кровли оригинальный дизайн.

Популярными разновидностями профиля, которые давно присутствуют на рынке строительных материалов, являются «Джокер», «Монтеррей», «Каскад», «Банга». Зарубежные производители патентуют и новые конфигурации листов отделки для кровли. Спросом пользуются такие новые разновидности, как «Модерн», «Андалузия», «Шанхай».

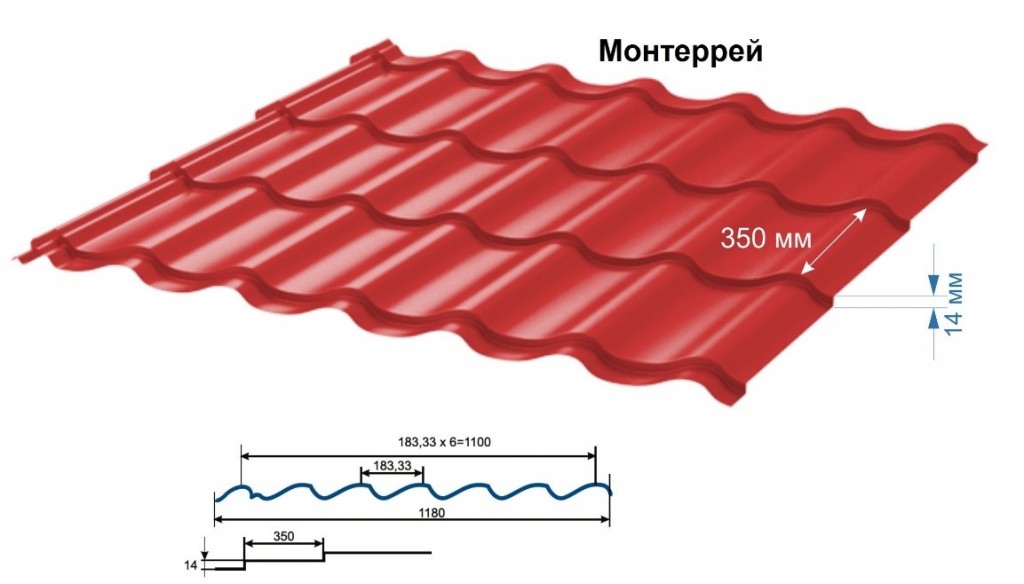

Самым привычным видом характеризуется волнообразный профиль «Монтеррей». Он имитирует изгибы натуральной черепицы. Именно эту разновидность выбирают чаще всего при обустройстве кровли. Красивы выглядит квадратная металлочерепица «Каскад». Она напоминает своим видом плитку шоколада.

Качество оцинковки стали, используемой в конкретной линейке металлочерепицы

Цинковый слой является одной из важнейших характеристик металлочерепицы, так как позволяет защищать сталь от коррозии даже в случае повреждения декоративно-защитного покрытия. Если толщина оцинковки составляет 10 мкм, то, как показывают независимые экспертные тесты, срок службы кровли будет минимальным и составлять в среднем до 10 лет.

Однако производители не указывают толщину слоя, так как она может немного отличаться в каждой точке листа из-за технологических особенностей его нанесения. Критерием качества считается указанная плотность покрытия.

Важно! Недобросовестные производители в целях удешевления продукции не всегда соблюдают технологию производства и указанные им технические характеристики могут быть завышенными. Поэтому рекомендуется обращать внимание на брендовые линейки кровельного материала и не приобретать их в случае, если плотность цинкового слоя ниже 200 кг/м2(второй сорт).

Выбирать металлочерепицу по плотности оцинкованного слоя достаточно сложно, так как, во-первых, ориентироваться приходится только на предоставляемые производителем технические характеристики, а, во-вторых, указанные цифры для неспециалиста ни о чём не скажут. Поэтому в качестве ориентира стоит принимать стандартную плотность 275 кг/м2, которая соответствует стандартному и премиум качеству материала.

Монтаж листов металлочерепицы на крышу

Листы металлочерепицы поднимаются на крышу при помощи веревок по направляющим лагам. Лаги предварительно нужно скрепить поперечными досками в нескольких местах.

При необходимости в процессе монтажа передвигаться по металлочерепице можно в местах прогиба волны и лишь по контуру обрешетки. Укладка листов начинается, как правило, с той стороны, где необходимо обрезать лист. Монтаж листов производится как справа налево, так и слева направо с нахлестом в одну волну, с перекрыванием капиллярного паза для вывода влаги. Рекомендуем ознакомиться с материалом о покрытии крыши металлочерепицей своими руками.

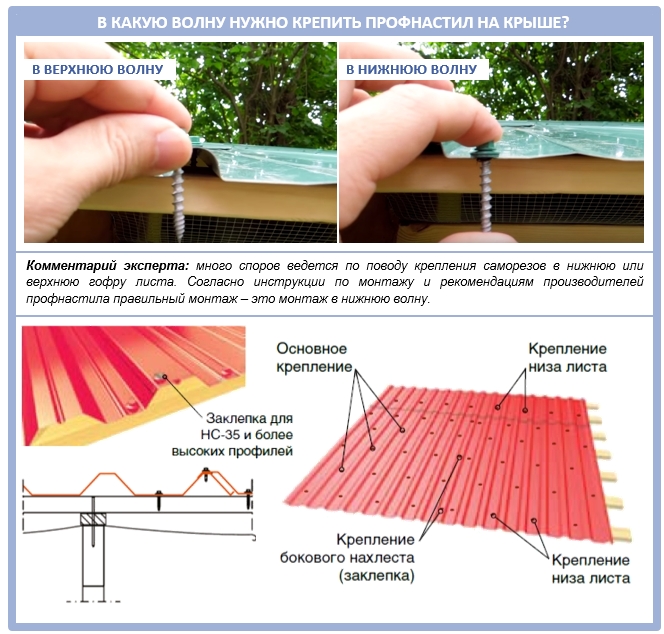

Основные правила укладки листов металлочерепицы:

• При стыковке по волнам для защиты кровли от бокового ветра в местах стыковки саморезы следует вкручивать в гребень волны, которая стыкуется немного ниже линии штамповки, продольные стыки следует затягивать в первую очередь.
• При стыковке по рядам саморезы крепятся в каждую волну, а все листы кровельного материала выравниваются четко по линии карниза с небольшим свесом. Стыкуемые листы металлочерепицы сначала соединяются между собой, при этом края листов слегка прихватывают к обрешетке саморезом. И лишь убедившись в правильном наложении листов на скат кровли, можно крепить листы дальше, не забывая о закреплении стыкованного ряда.
• Для монтажа металлочерепицы следует применять специальные кровельные саморезы со специальной ЭПДМ прокладкой и полимерным защитным слоем, цвет которого подбирается в тон кровельному материалу. Саморезы следует использовать стандартных размеров 0,48х2,8 см. Вкручиваются саморезы лишь в местах прилегания материала к обрешетке, в основании волны.
• Стальная стружка, которая неизбежно появляется в процессе монтажа, удаляется только мягкой щеткой во избежание повреждения полимерного покрытия.
• К начальной планке системы обрешетки листы металлочерепицы крепятся через волну, над ступенькой, а к последующим планкам – через продольную волну, как можно ближе к линии штамповки.
• Листы металлочерепицы со стороны торцевой доски следует крепить в каждую волну. Коньковая планка крепится к листам металлочерепицы в гребень волны кровельными саморезами на расстоянии 8 см.
• При стыковке 4 листов металлочерепицы образуются места утолщения, которые убираются двумя способами: нужно либо слегка выпрямить капиллярный паз, либо срезать часть угла.

Пример расчёта количества материала

Особенность расчёта металлочерепицы основана на её асимметричности, что вызывает некоторые ограничения использования металлочерепичных листов в условиях сложных и ломаных крыш, обладающих большим количеством ендов внутреннего и внешнего типов.

Односкатная крыша

Размеры свесов влияют на выбор длины кровельных листов: 0,5, 1,2, 2,25 или 3,65 метра. Нахлест длины составляет от 10 до 20 сантиметров. Нахлест ширины обусловлен полезной шириной листа и чаще всего составляет 1,1.

Пример расчёта металлочерепицы для односкатной крыши с шириной 8 метров и длиной 10 метров:

• 8 метров × 10 метров = 80 м² общая площадь крыши;
• 8 метров : 1,1 = 7 рядов в ширину;
• 10 метров + пара нахлестов по 0,15 + стропильный вылет в 0,1 = 10,4 м. длины ската;
• 10,4 : 3,5 = 3 кровльных листа в длину;
• 3 × 7 = 21 лист односкатную крышу.

Двухскатная и ломаная мансардная крыша

Двускатные кровли наиболее часто встречаются в условиях загородного домостроительства. Это явление объясняется лёгкостью выполнения такого типа кровли, а также возможностью разместить под крышей жилую мансарду и чердачное помещение. Простота обустройства таких крыш позволяет самостоятельно выполнить несложные расчёты по количеству металлочерепицы.

Пример расчёта металлочерепицы для двухскатной или мансардной крыши с шириной 8 метров и длиной 10 метров:

• 8 метров × 10 метров = 80 м² × 2 = 160 м² общая площадь крыши;
• 8 метров : 1,1 = 7 рядов в ширину;
• 10 метров + пара нахлестов по 0,15 + стропильный вылет в 0,1 = 10,4 м. длины ската;
• 10,4 : 3,5 = 3 кровельных листа в длину;
• 3 × 7 = 21 лист на скат × два ската = 42 листа металлочерепицы на всю крышу.

Вальмовая или гибридная крыша

Чтобы рассчитать количество необходимого кровельного материала для обустройства крыши с несколькими скатами или частями, поверхность кровли следует зрительно разделить на несколько сегментов. Такое же правило для подсчёта распространяется на крыши с наличием эркеров и выступов. Расчёты, произведённые для каждого сегмента, суммируются.

При определении общего количества кровельных листов не следует минусовать площадь, занятую мансардными окнами, дымоходными отверстиями и вентиляционными шахтами. Такой запас «дополнительной» площади позволит застраховаться от непредвиденных расходов.

Подводим итоги

• Ощутимым преимуществом использования при расчётах онлайн-калькулятора является возможность «умной» программы самостоятельно рассчитать недостающие параметры кровли.

• Следует учитывать, что наличие внешних ендов, скаты которых образуют гребень, а также внутренних ендов, образующих ложбины и впадины, способствует созданию большого количества отходов.

• После раскроя металлочерепичных листов использовать в работе полученные обрезки нецелесообразно ввиду их низкого качества и возможности образования в местах среза коррозийных изменений. Все места отрезов в обязательном порядке должны быть обработаны с использованием фасадной краски или битумной мастики.

• При расчёте общего погонажа всех планок или коньковых элементов следует учитывать не только сумму всех длин, но и нахлесты.

• Количество саморезов, необходимых для крепления кровельных листов, рассчитывается исходя из схемы крепления и составляет порядка восьми штук на метр квадратный. Для крепления доборных элементов используется шаг саморезов не более 12-ти сантиметров.

• Самым важным правилом всех расчётных операций является округление полученных результатов в большую сторону.

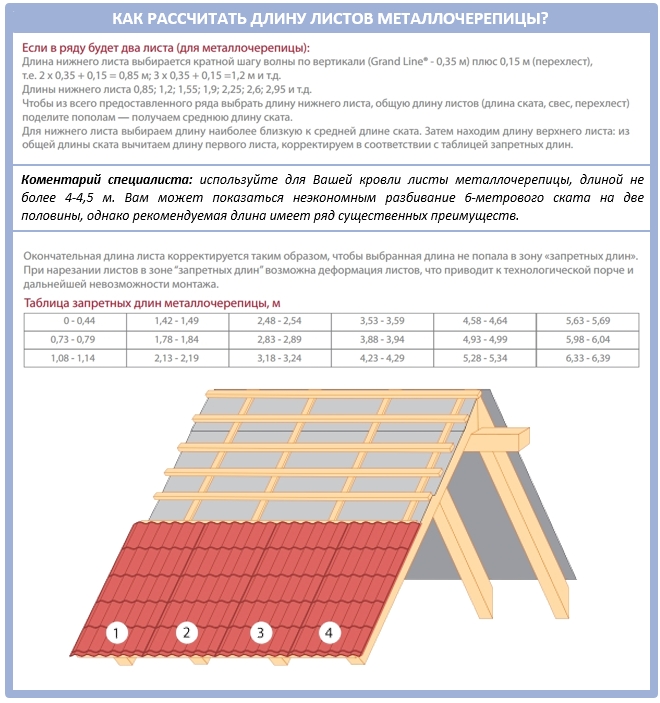

Расчет количества и длины листов

Нередко при закупке кровельного материала предоставляется возможность нарезки листов по необходимым размерам. В таком случае можно избежать вертикальных нахлестов, так как длина листа будет включать в себя и длину ската, и величину выступа свеса карниза. Чтобы реализовать такой способ, на место строительных работ вызывается специалист-замерщик. Длина листов может варьироваться в пределах 70-800 см.

Достоинствами нарезки листов металлической черепицы под заказ является максимальное снижения процента отходов материала и улучшение технических показателей кровельного пирога.

В этом способе имеются и недостатки:

1. Хранение очень длинных листов вызывает дополнительные сложности. Стандартные изделия в этом отношении куда удобнее.
2. Листы свыше 4,5 м достаточно сложны в укладке: это касается как их подъема, так и правильного закрепления. Наиболее удобный в этом отношении материал длиной 4-4,5 м.

Как правильно рассчитать необходимое количество листов?

Для расчета количества листов необходимо знать несколько основных параметров:

• размер крыши;
• ширина и длина листа черепицы.

Так же при расчете необходимо учитывать некоторые нюансы:

• Выступ металлочерепицы после ее монтажа не должен превышать 40 мм, т. к. при большом выступе лист может деформироваться;
• Если длина ската более 7,5 м, листы следует разбить на 2 части и укладывать внахлест в 200 мм;

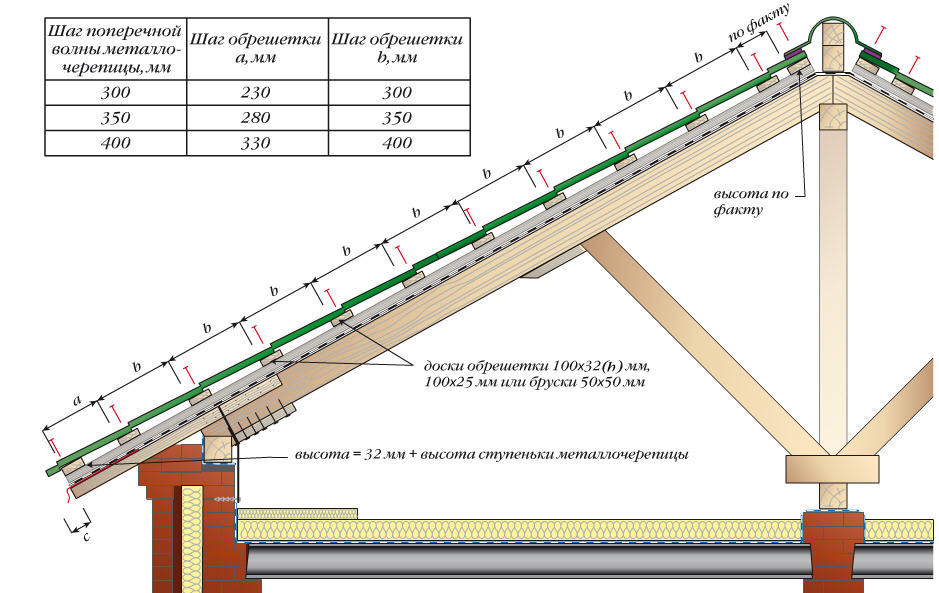

• Для обрешетки кровли следует использовать антисептированные доски, при этом необходимо следить за расстоянием по осям, которое состовляет 350−400 мм;
• Доску, которая выходит на карниз, необходимо выбирать на 10−15 мм толще, чем остальные.

Как самостоятельно рассчитать количество материалов для крыши из профнастила?

Если вы ведете строительство или ремонт своего дома и хотите во всех строительных нюансах разобраться сами, мы предлагаем вам изучить нехитрую технологию расчëта кровли. Ту самую технологию, которую используют все менеджеры во всех кровельных фирмах Екатеринбурга.

Расчëт кровли мы будем производить в данной статье, ориентируясь на материалы, которые есть на нашем складе в наличии. А это несколько цветов металлочерепицы и профнастила разных длин + теплоизоляция, доборные элементы и другие важные элементы кровельного пирога.

Итак, приступим к изучению нехитрой технологии расчета кровли из кровельного профнастила.

А технология, действительно, нехитрая.

Чтобы вам было удобнее, мы не просто расскажем, как точно посчитать расход материалов для кровли. Но и рассчитаем сразу на примере простой двухскатной крыши.

Схема расчëтов кровельного профнастила:

• считаем пароизоляцию,
• считаем теплоизоляцию,
• считаем гидроизоляцию,
• считаем кровельное покрытие (металлочерепицу «Монтеррей» или кровельный профнастил МК-20),
• считаем саморезы,
• выбираем, какие нужны доборные элементы, и считаем их,
• считаем саморезы для доборных элементов,
• смотрим, нужны ли планки примыкания,
• считаем водосток,
• и, наконец, снегозадержатели и колпаки на трубы!

Считаем пароизоляцию

Для пароизоляции кровли используем материал «Изоспан В».

Поставляется в виде рулона шириной 1,6 м. Нахлëст при монтаже – 10 см. Полезная ширина рулона – 1,5 м. В рулоне 70 кв.м.

Формула для расчета:

S кровли / 70 кв.м. (площадь рулона)

Расчëт для нашего примера:

72 кв.м. / 70 кв.м. = 1 рулон

Однако с учëтом нахлëстов и подрезки одного рулона не хватит, поэтому нам нужно 2 рулона.

Считаем теплоизоляцию

Для теплоизоляции используем материал «Эковер лайт универсал 28» или «Эковер лайт 35»

Поставляется в виде плит толщиной 50 мм. Размер плиты «Эковер» – 1000х600х50 мм.

В одной упаковке 0,36 куб.м.

Формула для расчета:

S кровли / толщина утепления в метрах

Расчëт для нашего примера:

72 м х 0,05 м = 3,6 куб.м. = 10 упаковок

Внимание: теплоизоляция всегда кратна упаковкам, округляется в бОльшую сторону.

Рекомендуем брать материал с запасом + 5-10% (+1 упаковка)!

Считаем гидроизоляцию

Для гидроизоляции кровли используем материал «Изоспан А», «Изоспан АМ» или «Изоспан С».

Поставляется в виде рулона шириной 1,6 м. Нахлëст при монтаже – 10 см. Полезная ширина рулона – 1,5 м. В рулоне 70 кв.м.

Формула для расчета:

S кровли / 70 кв.м. (площадь рулона)

Расчëт для нашего примера:

72 кв.м. / 70 кв.м. = 1 рулон

Однако с учëтом нахлëстов и подрезки одного рулона не хватит, поэтому нам нужно 2 рулона.

Считаем количество листов профнастила

Для кровли используем профнастил МК-20.

Профнастил МК-20 поставляется в виде листов длиной 2, 3 и 6 м. Полезная ширина – 1,10 м, полная ширина – 1,15 м.

1. промерить длины всех скатов (от вершины конька до конца стропильной ноги),
2. прибавить к ним 7-10 см (вылет от конца стропильной ноги),
3. промерить длину конька

Внимание: если крыша двухскатная, то длина конька должна быть равна длине нижней части ската.

Рекомендуем промерить на всякий случай все скаты для максимально точного расчëта.

1. Считаем количество листов по ширине ската:

Формула для расчета:

Ширина ската (или длина по коньку) / полезная ширина профнастила МК-20

Расчëт для нашего примера:

8 / 1,10 = 7,27 листов

Округляем в большую сторону = 8 листов

2. Считаем количество листов в длину:

Используем метод подбора. Есть листы 2, 3 и 6 метров.

Внимание: нахлëст между листами профнастила в длину рекомендуется 10-15 см.

Расчëт для нашего примера:

Самый выгодный в нашем случае вариант – лист 3 м +лист 2 м

Проверяем так:

Лист 3 м + лист 2 м = 5 м

4,5 м (скат) + 0,10 м (вылет от конца стропильной ноги) + 0,15 м(нахлëст) = 4,75 м

Теги: #Рассчитать профлист на крышу

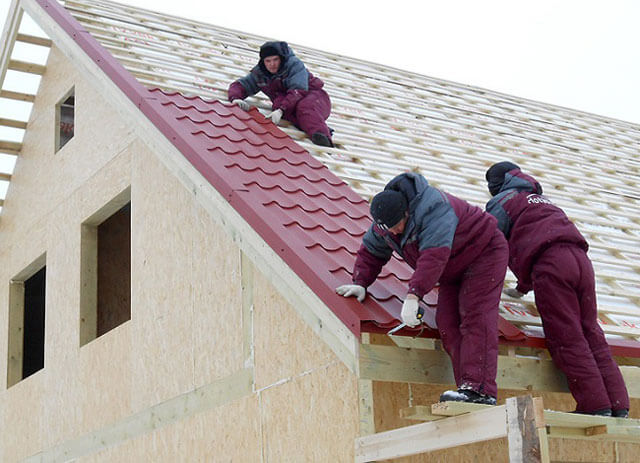

Монтаж металлочерепицы

Перед тем как начать монтаж кровли, ее листы нужно поднять на крышу. Для этого используют специальные лаги. Материал можно поднимать стопками по 5-6 листов, предварительно связав их, чтобы не было трения между листами.

Совет: после монтажа покрытия нужно сразу снять с него защитную пленку. Иначе потом под солнцем она нагреется и демонтировать защиту будет сложно.

Укладку материала выполняют длинными листами, продвигаясь справа налево или слева направо. Если движение листов профиля осуществляют вправо, то каждый следующий лист накрывает предыдущий с нахлестом 15 см. Если же кровля движется влево, то каждый следующий лист подкладывают под волны предыдущего также на 15 см.

Первые два-три листа материала нужно сначала выложить на крыше и зафиксировать в верхней коньковой части с помощью одного самореза на один лист покрытия. Затем листы выравнивают по карнизу и нахлестам и уже надежно фиксируются друг с другом. И только после этого стоит ввинчивать остальные крепежи по всей площади профиля.

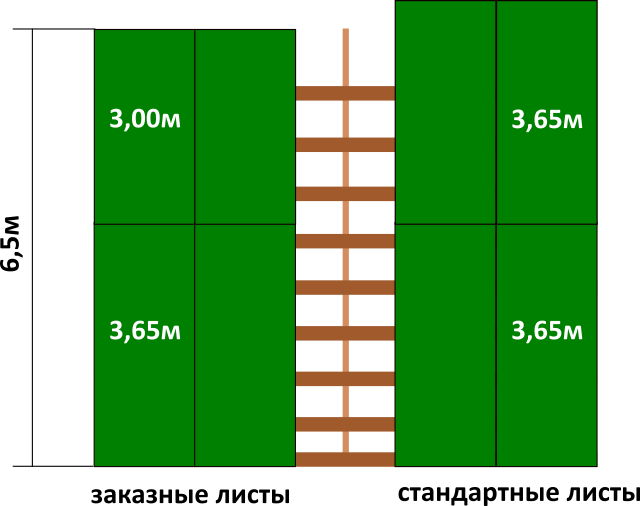

Если монтаж металлочерепицы проводят в два горизонтальных ряда, то в этом случае необходимо сначала зафиксировать один профиль и выровнять его по торцу ската и по его карнизу. Затем сверху с нахлестом 10-15 см укладывают второй лист вертикального ряда. Его также выравнивают и прихватывают с нижним и в коньковой его части. Далее кладут нижний лист второго столбца профиля с обязательным нахлестом по отношению к первому профилю. Его выравнивают и соединяют саморезом с первым листом. И наконец, укладывают второй лист столбца и после выравнивания соединяют его с третьим и вторым. И только потом все четыре листа привинчивают к обрешетке.

Как рассчитать металлочерепицу на крышу

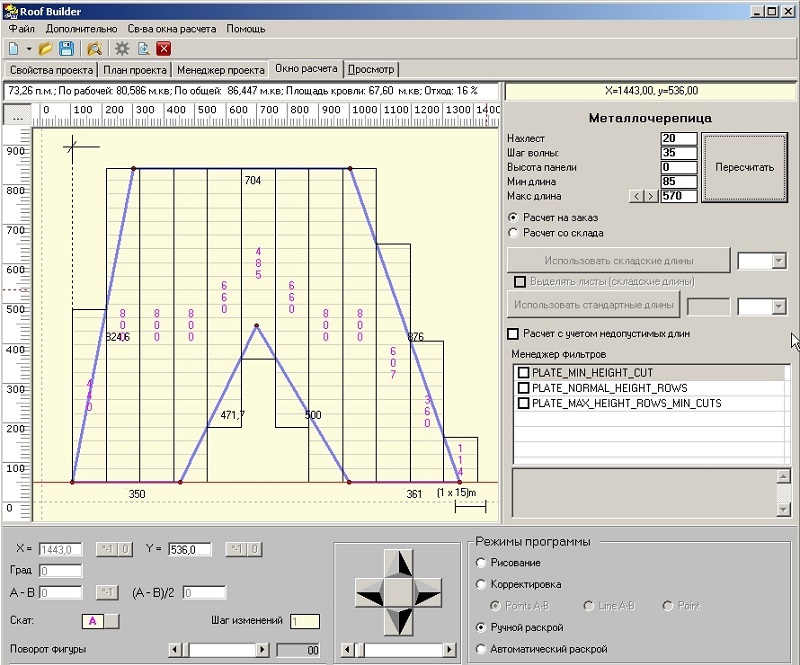

На сайтах фирм, реализующих металлочерепицу, часто встречаются онлайн-калькуляторы. С их помощью можно рассчитать расход покрытия. Однако такой сервис не всегда под рукой. Рассмотрим способы самостоятельного расчета металлочерепицы.

Алгоритм подсчета количества металлических листов черепицы

Подсчеты производятся в определенной последовательности, единой для всех типов крыши. Она включает такие этапы:

Определение длины и количества металлочерепичных листов в ряду.

Производится путем сложения длины свеса карниза, расстояния от конька до карниза и отрезка, равного вертикальному перехлесту листов. Последнее слагаемое не учитывается в случае, если на крышу вдоль ее длины укладывается 1 лист металлочерепицы. В остальных случаях оно равно 15 см.

Некоторые компании предлагают услугу изготовления металлочерепицы определенной протяженности (не превышающей 8 м). Но опыт показывает, что транспортировать такие габаритные элементы кровли неудобно. Большее распространение получили листы размером от 4 до 4,5 м. Их проще хранить и перевозить. Компактные размеры позволяют свести к минимуму риск чрезмерного натяжения металла и срыва креплений.

Расчет числа рядов на скате кровли

Чтобы рассчитать, в сколько рядов класть кровлю на крышу, достаточно разделить длину ската на ширину элемента металлочерепицы. Полученное значение округляется в сторону увеличения.

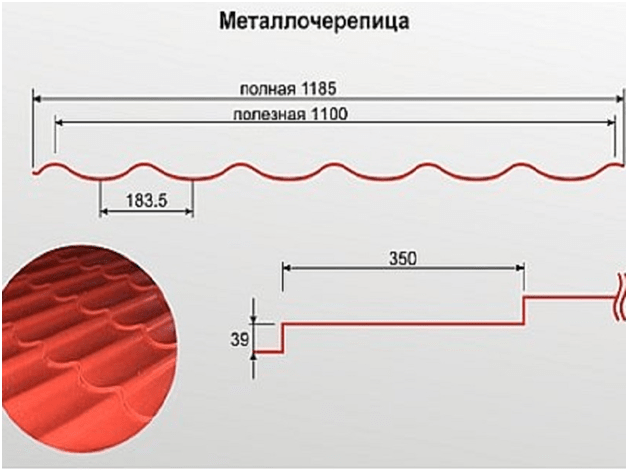

Что такое полезный и полный размер элемента металлочерепицы?

Длина металлочерепицы колеблется от 40 см до 6-8 м. Номинальная (полная ) ширина представляет собой отрезок между двумя продольными кромками листа. При укладывании кровли металлочерепица кладется с нахлестом, который составляет:

• по ширине 0,06-0,08 м (а ширина без него соответственно 1,1 – 1,16 м);
• по длине от 0,1 до 0,13 м.

Таким образом, в полезный размер листа металлической черепицы не входят отрезки, расположенные внахлест.

Особенности подсчета количества металлочерепицы для крыш различной конфигурации

Рассчитать число металлочерепичных элементов при разных типах конструкций несложно. Надо лишь учитывать отличия между ними. Рассмотрим их.

Односкатная крыша

Самая практичная и экономная конструкция крыши. Распространена при строительстве хозяйственных построек (веранд, гаражей и сараев). Почти не применяется в жилых домах. Для расчета количества листов металлочерепицы крышу последовательно замеряют, учитывая периметр и линейные размеры вентиляционной шахты и трубы.

Для данного типа крыши больше всего подходят металлические листы длиной 3,65 м, 2,25 м, 1,2 м, 0,5 м. Выбор того или иного размера осуществляется с учетом величины свеса. Величину нахлеста следует закладывать в общий расход материалов. Нужно по возможности избегать резки металлочерепицы, поскольку в результате этого незащищенный край металла становится уязвим для коррозии.

Пример расчета металлочерепичных листов для односкатной крыши размерами 9х10 м:

• Площадь ската 9*10=90 м²;
• Количество рядов в ширину: 9/1,1=8;
• Длина ската 10+0,1(вылет стропила)+0,15*2(нахлест)=10,4 м;
• Количество листов в длину: 10,4/3,5=3;
• Искомое количество металлочерепичных листов 8*3=24

Двухскатная

Данный простой тип кровли легко приспособить под чердак или мансарду. Поэтому он наиболее распространен среди загородных домов и коттеджей. Расчет расхода кровельных материалов для него аналогичен односкатной конструкции. Полученное значение умножается на 2.

Пример вычисления числа металлических листов для двускатной крыши. Габариты одного ската 9х10 м:

• Площадь ската: 9*10*2=180 м²;
• Количество рядов в ширину: 9/1,1=8 рядов в ширину;
• Длина ската 10+0,1(вылет стропила)+0,15*2(нахлест)=10,4 м;
• Количество листов в длину: 10,4/3,5=3 шт;
• Искомое количество металлочерепичных листов 8*3=24 шт;
• Число листов для 2 скатов кровли: 24*2=48 шт.

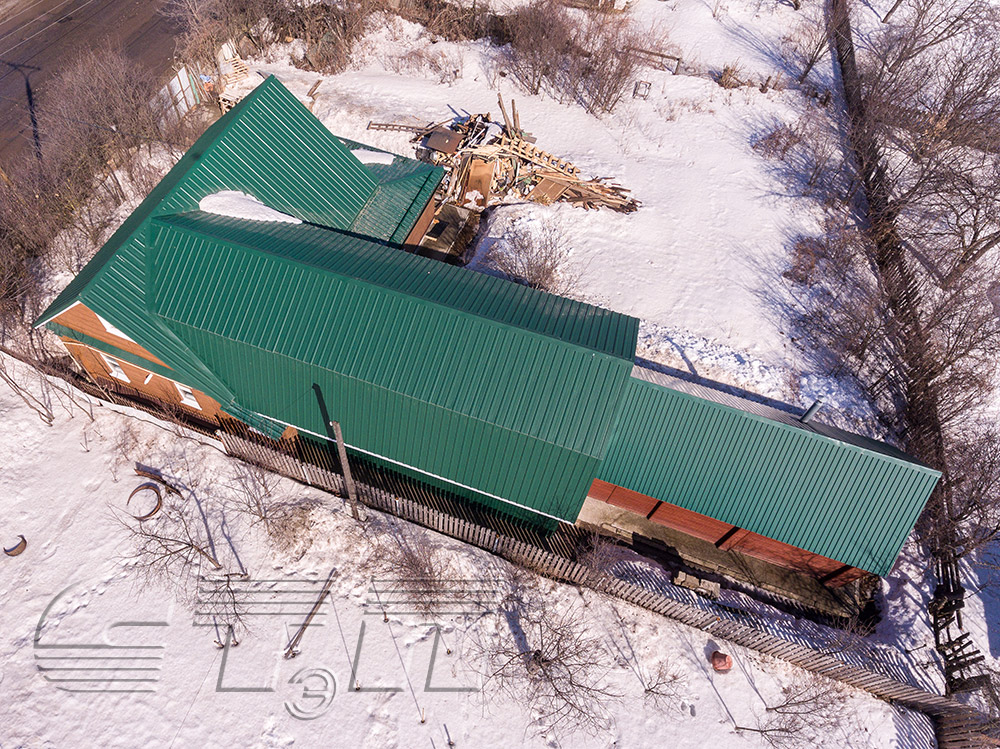

Крыша сложной формы

Чтобы рассчитать расход металлочерепицы на крыше сложной конфигурации с выступами и эркерами, ее необходимо зрительно разбить на простые плоскости-сегменты. Сумма расхода по каждому участку и будет искомым количеством.

Определение числа доборных элементов крыши

К доборным элементам относятся:

• Планки примыкания;
• Коньки;
• Ветровые планки;
• Карнизные свесы;
• Ограничители кровли;
• Снегозадержатели;
• Саморезы;
• Колпаки.

Согласно стандартам длины доборных элементов унифицированы и составляют 2 п. м. При установке планок допускается нахлест 100 м, что следует учесть при предварительном расчете их количества. Расход саморезов составляет около 8 на 1 м². Для монтажа планок и карнизных свесов шаг крепления составляет 12-13 см.

Даже при отсутствии специального расчетного калькулятора реально рассчитать расход металлочерепицы самостоятельно. Для этого достаточно знать размеры и конфигурацию крыши.

Получить консультацию или сделать заказ

Укладка первой обрешетины

Пошаговая укладка обрешетки

Первый элемент ставят горизонтально по краю стропильных ног, закрепляют к брусу контробрешетки. Стартовую доску фиксируют двумя саморезами к каждой стропилине. К ней поверх ставят брусок аналогичной толшины, чтобы предупредить провисание кровельного покрытия.

Порядок работы:

• отмеряют промежуток до центра следующего элемента от низа первого;
• натягивают шнур между обрешеточным элементом у конька и стартовой деталью;
• остальные доски каркаса устанавливают в этом промежутке так, чтобы их верхняя плоскость касалась шнуровки;
• между центрами остальных решетин делают равное расстояние.

Как правило, производители предлагают инструкцию по монтажу именно их вида черепицы, при этом указывают шаг.
