Инструкция по изготовлению металлического флюгера своими руками

История и реальность

По происхождению флюгер это метеорологический прибор. Сейчас он несет, по большей части, декоративную нагрузку. Зачем нужен флюгер на крышу и какие функции может выполнять это устройство? На эти вопросы постараемся ответить в этой статье.

Виды по назначению:

1. Дымоходный. Выполняет задачи по регулированию тяги, отводу дыма и защиты печной трубы от задуваний. Не стоит путать это устройство с обычным защитным колпаком. Такой флюгер – это достаточно сложная конструкция, состоящая из крепления, поворотного элемента на подшипниках, особым образом устроенного колпака, который при вращении усиливает тягу. На таких конструкциях имеется заслонка. Она прикрывает дымоход от потока воздуха, отчего дым всегда вылетает с подветренной стороны. Такое устройство называется дефлектор. Он состоит из двух труб цилиндрической формы и закрепленных над ними зонтиков-конусов. При движении воздух огибает цилиндры, идет по спирали, тем самым создает своего рода воронку, которая усиливает тягу в печи. Для домашних каминов такой дефлектор необходимая вещь. Конечно же, изготовлением и установкой должны заниматься профессионалы, ведь дым не должен уносить с собой тепло из дома. Дефлектор должен работать правильно и надежно. Он делается только из качественной стали, или меди, потому что оно испытывает большие тепловые и контрастные нагрузки.
2. Метеорологический. Такие флюгеры служат для изучения признаков изменения погоды. Бывают домашние и профессиональные. Профессиональные изготавливают коваными из качественных сплавов. Этот сложный прибор, снабженный специальными датчиками и указателями, называется анемометрический флюгер (анеморумбометр). Оно устанавливается на метеостанциях, проходит специальную поверку, чтобы давать точные данные о силе и направлении воздушных потоков. Бытовой вариант анеморумбометра представляет собой стрелку с указанием севера и юга, никакой предсказательной нагрузки не несет.
3. Громоотводный. К этому флюгеру прикрепляется заземлитель, служащий для молниезащиты. Профессиональные громоотводы лучше изготовить у профессионалов. Ведь от них зависит безопасность дома.
4. Декоративный. Самый распространенный вид флюгера. Чаще всего изготавливается из металла, хотя в последнее время появились качественные пластиковые вертушки, не уступающие кованым или литым. Форма, размер, вид и смысловая нагрузка зависят только от фантазии хозяев.

Виды флюгеров

Первые флажки использовались только в качестве метеорологического оборудования. По ним определяли скорость и направление ветра, и предсказывали прогноз погоды. Сейчас они применяются для большего количества целей, поэтому существуют следующие виды флюгеров на крышу:

• метеорологические;
• Вильде;
• дымоходные;
• декоративные.

Первый абсолютно точно показывает направление ветра. Чаще всего изготавливаются методом ковки. Вильде не только указывают, куда дует ветер, но и определяет его силу. Для этого на одном конце расположен пропеллер или подвешена пластина на веревке. Угол ее отклонения и показывает силу ветров.

Дымоходные применяются для предотвращения попадания атмосферных осадков и мусора в дымоходы домов. Декоративные используются только для украшения крыш домов. Они могут даже не иметь флюгарки, указывающей направление ветра, а если она есть, то чаще всего неправильно настроена. Изготавливают в виде каких-либо персонажей, животных, птиц или кораблей.

Иногда флажок на кровле ставится в качестве громоотвода. Для этого к нему присоединяется проволока, которую отводят до земли и закапывают на глубину полутора метров.

Материалы, которые используют для изготовления

Сделать флюгер для крыши можно из стали, меди и пластика. Чаще всего применяются стальные листы, так как найти их намного проще, чем медные, и имеют вполне доступную стоимость. Крупные компании окрашивают их полимерными красками. В итоге обновлять покрытие потребуется только через 3-4 года. Толщина стали обычно равна 1,5 или 2 мм.

Медный флажок смотрится намного эффектнее и богаче, так как имеет необыкновенный блеск. Но медь через некоторое время покрывается налетом зеленого цвета, поэтому изделие иногда нужно будет снимать и чистить. Чтобы сделать такой флюгер, требуется большой медный лист, а он стоит немалых денег. Из-за этого такие виды имеют высокую стоимость, но их не надо окрашивать и они не ржавеют.

Самыми дешевыми являются модели из пластика, их легко обрабатывать. Но из-за сложностей во время сборки (соединения пластиковых деталей с металлическими) этот материал применяется редко. Из дерева и фанеры не рекомендуются – они быстро приобретают некрасивый внешний вид. Даже с окрашенной древесины уже через год начинает облазить краска, так как поверхность подвергается большому количеству негативных воздействий.

Подробнее об устройстве классических флюгеров

Крыша дома, украшенного затейливой фигурой, приводимой в движение дуновением ветра, будет выделять постройку на фоне других зданий.

Традиционно флюгеры устанавливали на крышах домов, расположенных в приморской местности, однако с течением времени данные устройства получили большое распространение и среди жителей других регионов.

Видео:

Изготовление флюгера своими руками – несложный процесс, реализацией которого можно заняться как самостоятельно, так и в компании детей, которых наверняка увлечет данное занятие.

Как сделать флюгер своими руками? Для начала следует разобраться в конструкции ветряного приспособления.

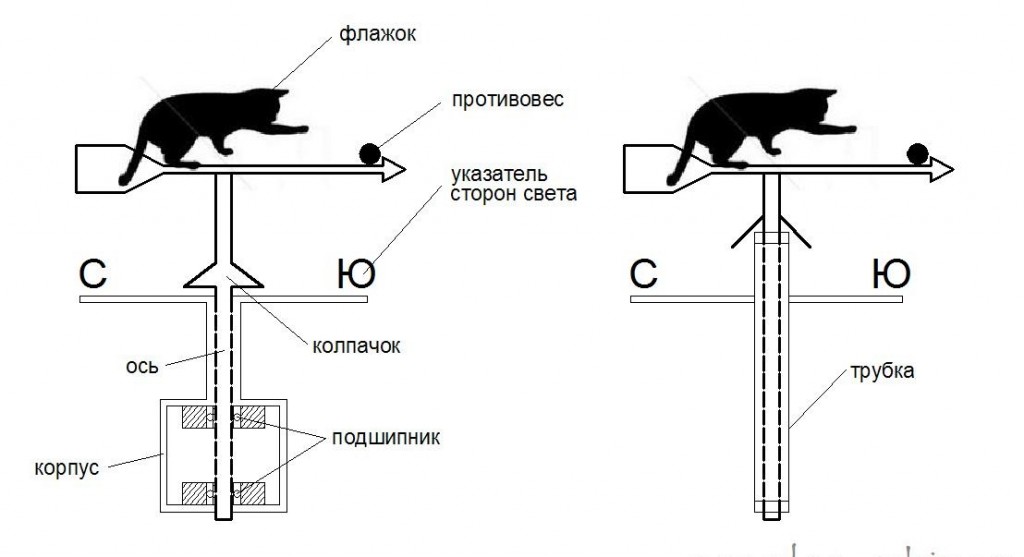

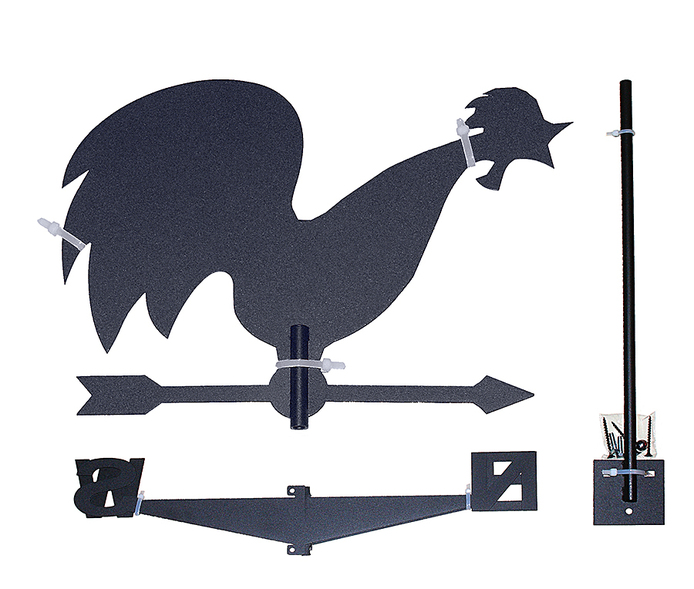

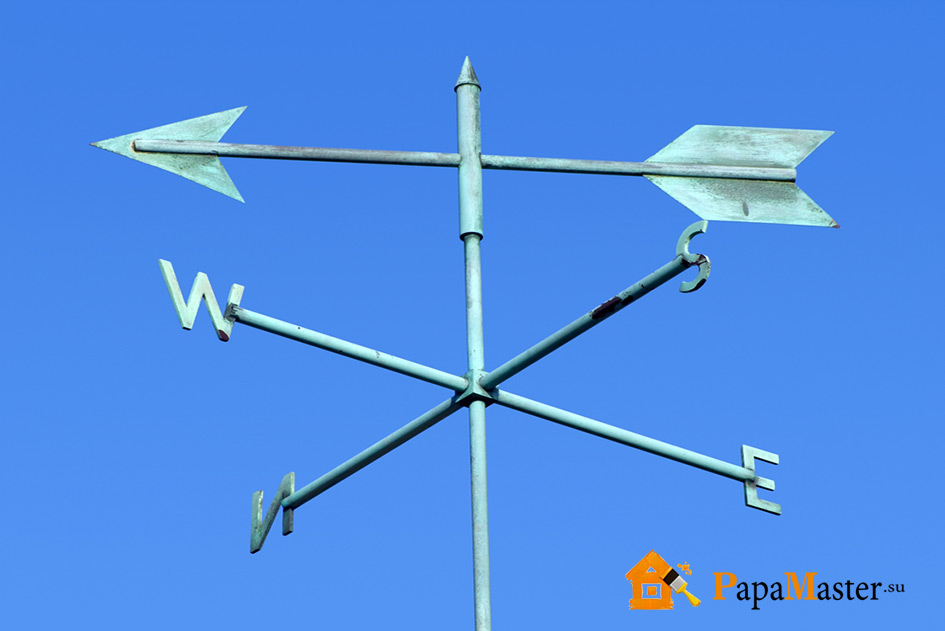

Классический флюгер состоит из следующих деталей:

• флажок или «маяк», несущий декоративную функцию и привлекающий внимание;
• противовес, позволяющий конструкции крутиться под влиянием ветра;

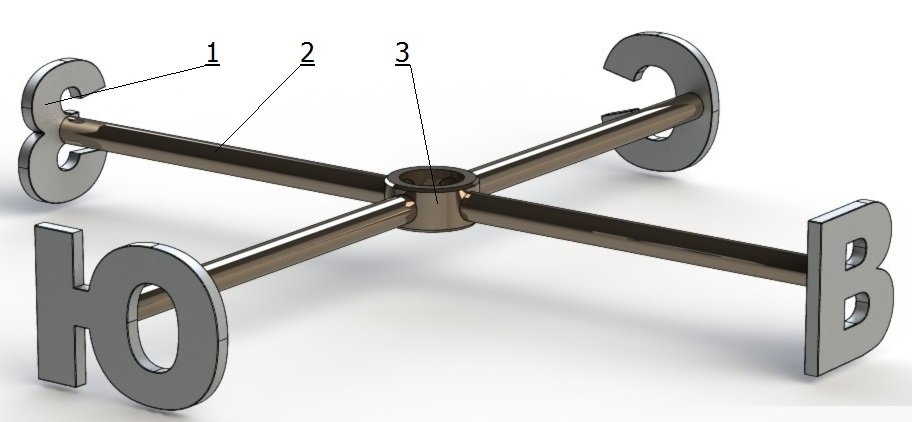

• указатель сторон света;
• поворотная ось;
• подшипник;
• корпус-подставка.

Чтобы изготовить флюгер, следует позаботиться о правильной заготовке и сборке всех перечисленных деталей.

В качестве флажка можно использовать любую геометрическую или анималистическую фигуру. Наибольшей популярностью пользуются силуэты птиц и животных.

Устройство следует размещать с подветренной стороны крыши, чтобы иметь четкое представление о направлении движения воздуха.

Устанавливать флюгер над отверстием дымохода или непосредственно на крышу – решать только вам. При правильном расположении основы фигурки конструкция не будет мешать выходу дыма из крышной трубы.

В качестве альтернативы можно приобрести специальный дефлектор и оснастить его самодельным ветряным устройством, чтобы улучшить процесс дымоотведения.

Перед тем как своими руками сделать флюгер для дымохода, следует позаботиться о приобретении качественного подшипника, который будет вращать ось с прикрепленной к ней фигуркой.

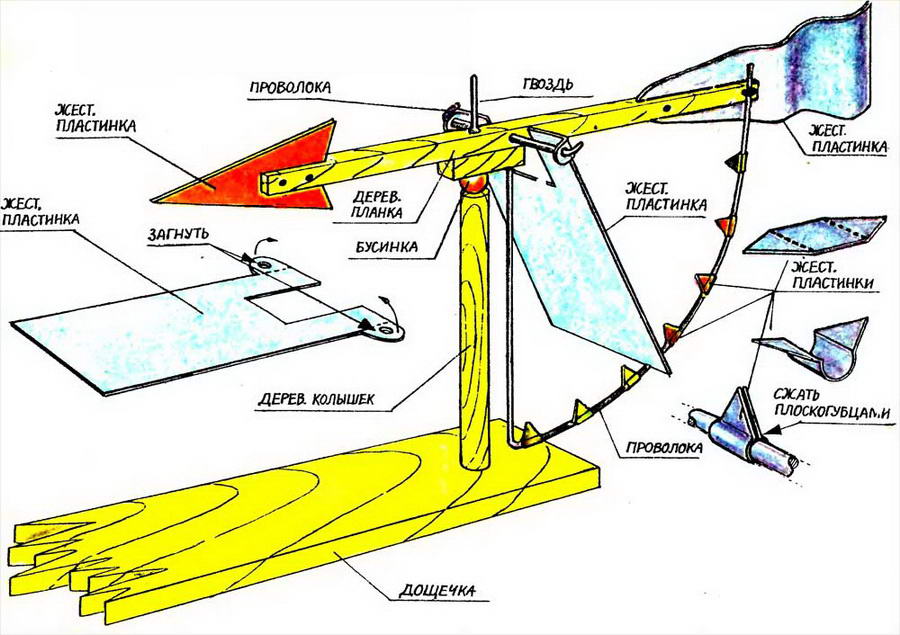

Простой металлический флюгер можно создать без использования дополнительного конструктивного элемента, указывающего на расположение сторон света.

Однако изготовить элемент не составит никакого труда – для его создания нужно лишь сварить металлическую крестовину и разместить на ее концах буквы или символы, указывающие на север, запад, юг и восток.

Видео:

Флюгеры не вошедшие в другие категории.

Материалы для создания флюгеров

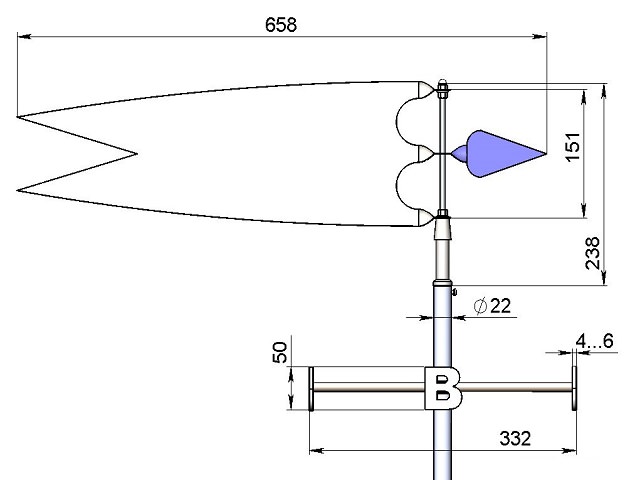

Конструкция флюгера.

Флюгер на крышу можно сделать своими руками из чего угодно: из металла, пластмассы, да даже дерева. Благодаря фантазии человека материал создания может быть совершенно любой. Совершенно спокойно можно встретить флюгеры, сделанные с помощью обычных досок, водопроводных труб, пластиковых бутылей, а также стаканов, жестяных банок, теннисных шариков, велосипедных колес и многого другого.

Профессиональные мастерские предлагают делать флюгеры на крышу своими руками из цельного листа металла, но для этого потребуется различный металлорежущий и сварочный инструмент, который найдется не у каждого. К тому же понадобятся довольно высокие навыки работы по металлу, поэтому этот вариант подойдет далеко не каждому.

Отличия от подобных элементов

Существует множество других похожих устройств и для более полного понимания, а также во избежание путаницы, ниже описаны их отличительные черты:

1. Колпак на трубу. Так в общем обозначают все устройства, которые препятствуют попаданию осадков в трубу дымохода.
2. Дымник. Колпак, имеющий квадратную или прямоугольную форму, предназначенный для декоративных целей.
3. Зонт. Имеет самую простую конструкцию, способен выполнять простейшие защитные функции.
4. Оголовок. Оснащен специальным устройством, установленном во внутренней части, которое увеличивает уровень силы тяги.
5. Флюгарка. Колпак, оснащенный вращательным элементом во внутренней полости, которое служит для выхода воздушных масс в одном направлении с ветром.

Устройство флюгарки

Типы флюгеров

Можно выделить несколько видов флюгеров. Самый привычный из них –  метеорологический, определяющий движение ветра. Второй тип – флюгер Вильда. Он определяет ещё и интенсивность ветра, помимо направления. Принцип работы прост – отклонение флюгарки указывает силу ветра, здесь может использоваться пропеллер. Следующий тип – дымоходные. Они обеспечивают защиту трубы от задувания. Декоративные главной своей целью представляют украшение дома. Но и не стоит забывать по Царь-флюгер, который аналогов не имеет.

Сейчас флюгер чаше применяют исключительно в декоративных целях, игнорируя его первоначальное назначение. Изменился и материал, используемый при изготовлении. Поверхность его покрывают слоем специальной краски для защиты от ультрафиолета и влаги. Таким образом увеличивают срок службы изделия. К тому же, они имеют повышенную чувствительность к изменениям ветра, благодаря установке небольших пропеллеров.

Материалом для флюгера сейчас служит медь и сталь. Стандартные размеры для дома – 40 сантиметров в высоту и 70-80 сантиметров длиной, для небольших архитектурных форм используют флюгеры уменьшенного размера.

Выбираем символ для изготовления флюгера

Традиционно люди придумывали изображения на флюгеры, ориентируясь на их обозначение. С помощью этой конструкции они хотели обыграть свою фамилию, указать на черты характера, показать следование семейства определенным ценностям. Каждый символ, используемый для изготовления флюгера, имел свое значение. Так почему бы не продолжить эту традицию и не подойти к выбору своего индивидуального символа?

Флюгер можно установить не только на крышу дома, но и на другие здания. Например, флюгер в виде курицы с цыплятами можно установить на крыше курятника

Флюгер-конь на крыше конюшни

Приведем примеры самых распространенных символов и их расшифровку. Пожалуй, самым популярным символом для флюгера является изображение кота. Обладатели этой конструкции желают подчеркнуть свою независимость и свободу мышления.

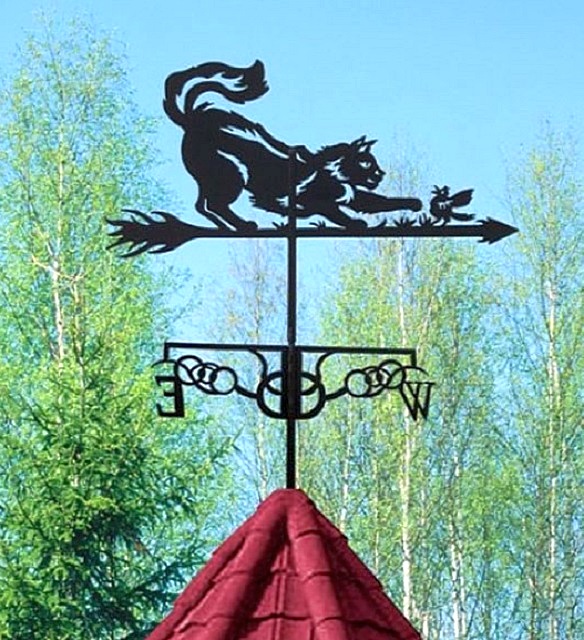

Флюгер в виде кота на крыше дома

Флюгер, изображающий птицу в полете, показывает свободолюбивый характер хозяина дома

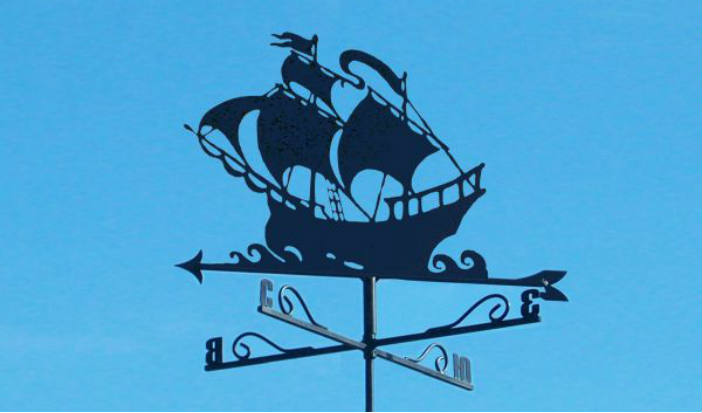

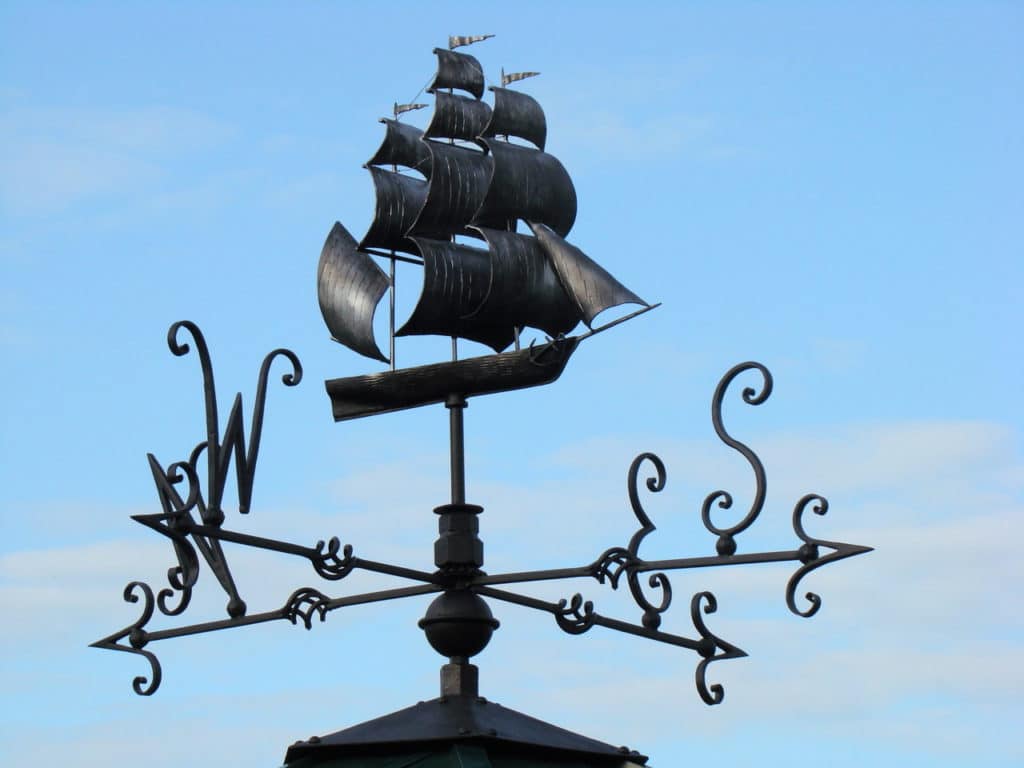

Флюгер в форме корабля демонстрирует жажду приключений и романтизм владельцев дома

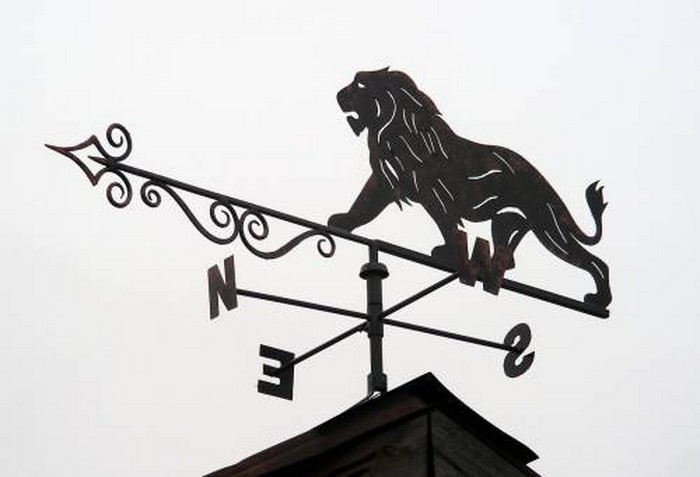

Изображение царя всех зверей обозначает желание продемонстрировать свое могущество, величие и неиссякаемые жизненные силы. Те же, кто остановил свой выбор на собаке, скорее всего, желают показать свою преданность семье и домашнему очагу. Этот символ демонстрирует дружелюбие, а потому в этом доме всегда будут рады гостям.

Кит символизирует возрождение и колоссальную мощь природы

А вот изображение волка обозначает ум и честность, умение ориентироваться в поиске правильных путей. Медведь символизирует отсутствие страха, а лошадь – высокую скорость во всем.

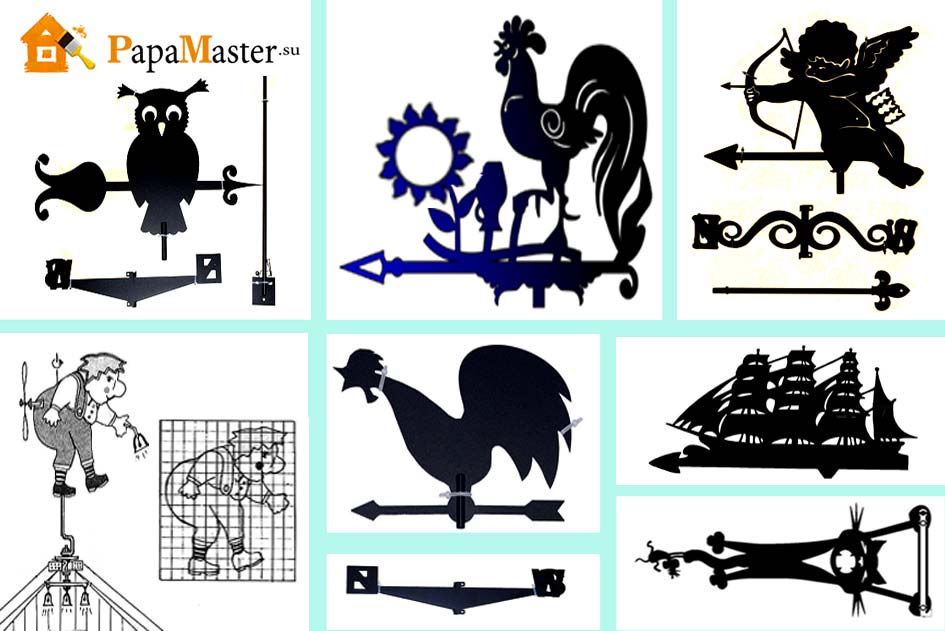

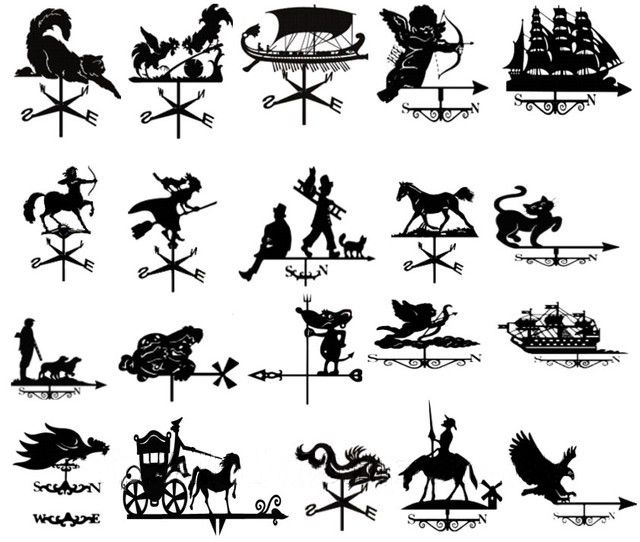

Эскизы флюгеров в форме животных

Некоторые флюгеры могут рассказывать целые истории

Эскиз флюгера в форме совы

Шаблон флюгарки в форме лошади

Изготовление флюгера

На самом деле, конструкция флюгера проста, и для его изготовления не понадобится каких-то специальных приспособлений или навыков. Ниже приведена подробная инструкция по изготовлению и установке.

Важно! Чертеж дымоходный флюгер и все комплектующие приведены как описание одной из моделей, но по желанию их можно менять или заменять на более практичные.

Материалы

• Лист металла или меди.
• Отрезок металлической трубы длиной примерно 50 см и диаметром от 15 до 32 мм.
• Трубка или гладкая арматура, на одном конце которой резьба.
• Проволока-катанка диаметром не менее 6 мм.
• Подшипник с внешним диаметром соответствующим отрезку трубы.
• Болты и гайки для соединения некоторых деталей.

Важно! Шток с резьбой должен быть выполнен из калёной арматуры, так как она не гнётся. Если сделать его из катанки, шток просто согнётся под напором ветра.

Помимо этого, понадобится определённый набор инструментов, выбор которых во многом зависит от личных навыков домашнего мастера.

Инструменты

• Сварочный аппарат.
• Дрель.
• Рулетка, карандаш, отвес.
• Напильник.
• Набор гаечных ключей.
• Компас для определения сторон света.
• Ножницы по металлу, болгарка или электрический лобзик.

Важно! Если флюгер для дымохода решено изготавливать из медного листа или нержавейки, то сварочный аппарат для соединения деталей не подойдёт, так как температура плавления этих металлов значительно ниже, чем у стальной трубки, поэтому они просто не приварятся друг к другу.

Итак, изготовление флюгера начинается с создания опоры. В нашем случае это та самая трубка диаметром от 15 до 31 мм.

Внутрь трубки впрессовывается подшипник, причём делать это лучше на горячую, тогда при остывании он плотно схватится с трубкой и не перекосится со временем.

Нижний край трубки приваривается к основанию, которое может быть выполнено в разных формах в зависимости от того, как и куда будет крепиться изделие. Примерно посередине или ближе к верхнему краю, приваривается проволока указатель. На концы, которой можно приварить буквы соответствующие названию сторон света.

Теперь, изготавливаем подвижную часть флюгера, снизу на арматуру одевается специально изготовленный колпачок, он служит для защиты подшипника от попадания внутрь воды и снега. Сверху у нас остаётся резьба, которая будет служить креплением указателя ветра и декоративного элемента.

Декоративная фигурка изготавливается из листа. На меди её можно вырезать с помощью ножниц по металлу, а вот если используется сталь, то тут не обойтись без болгарки или лобзика.

Важно! Декоративный элемент должен иметь равную нагрузку на обе стороны. То есть, если фигурка располагается по правую сторону от центра флюгера, то по левую необходимо установить некий противовес, в противном случае изделие будет перекашиваться, и не будет вращаться.

Когда фигурка готова, ей необходимо тщательно обработать края напильником и покрасить в нужные цвета. Теперь к фигурке приваривается гайка, которая и закручивается на резьбе нашего штока из арматуры. Для надёжности все детали можно обварить сваркой и ещё раз покрасить. Флюгер готов и осталось его установить на крышу, а о том, как это сделать, можно узнать, посмотрев видео в этой статье.

Вот и всё, флюгер готов и установлен, а значит, теперь вы всегда будете знать точное направление ветра, а кроме этого получите уникальное украшение на дымоход, которого не будет больше, ни у кого.

Монтаж флюгера

Если устройство было оснащено буквами с указанием сторон света, то его необходимо выставить с помощью компаса. Если достаточно приблизительной ориентации, то можно устанавливать флюгер просто по восходу солнца. Для монтажа прибора можно воспользоваться одним из способов:

• На колпак дымохода с помощью металлических пластин, которые привариваются или прикручиваются к его основанию.
• На ветровую доску фронтона.
• На шпиль или конек крыши.

Стоит отметить, что флюгер может стать и отличным громоотводом, если был изготовлен из металла. Для этого необходимо на одном из неподвижных элементов прибора закрепить стальную проволоку, а ее второй конец углубить в землю примерно на 1,5 метра. Иногда люди интересуются, как сделать флюгер с пропеллером своими руками. Ничего сложного здесь нет, следует лишь помнить, что потребуется еще один подшипник для установки этого элемента.

Основные виды флюгеров

Функциональные особенности предопределяют видовое разнообразие флюгеров. Существует 4 основных вида подобных приспособлений для крыш домов:

• Метеорологический флюгер на дымоход или крышу. Представляет собой довольно сложное высокоточное устройство со сбалансированным механизмом работы. Типичный представитель – анеморумбометр, который используют метеорологические станции.
• Флюгер Вильде (ветряной). Данные приспособления используются для определения силы и направления ветра. Уровень сложности конструкции зависит оттого, насколько точными должны быть результаты. Особенная деталь – вертикальная пластинка. Ею можно заменить приспособлением с лопастями.

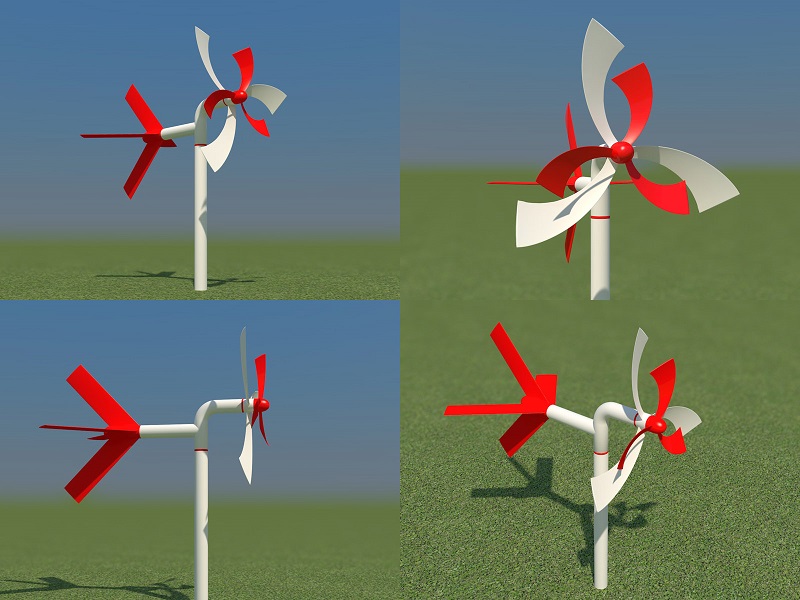

• Флюгер с пропеллером часто используют еще и в качестве своеобразного отпугивателя птиц.

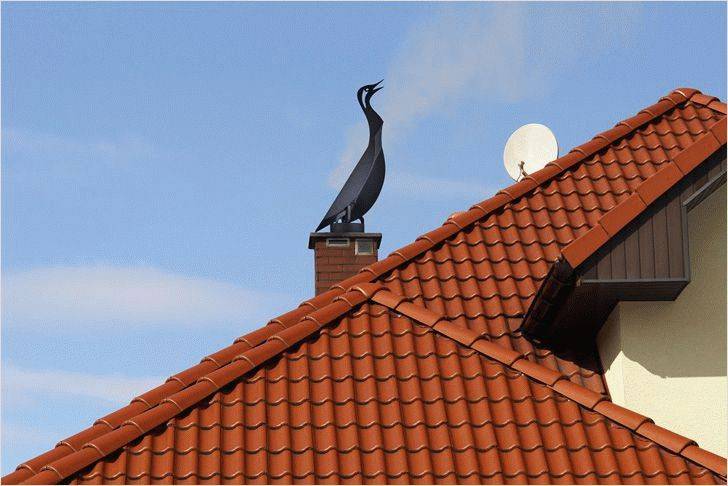

• Дымоходные устройства. Флюгер на дымоход устанавливает в том случае, если нужно защитить дымоходную трубу от задувания воздуха. При сильном ветре продукты сгорания свободно выходят наружу.

Стоит упомянуть и о декоративных элементах. Главная функция флюгера – украшать крышу здания. Обычно металлический флюгер выполнен в виде какого-то животного или представлен сложной символикой.

Флюгер на крышеФлюгер в виде ласточки на крыше

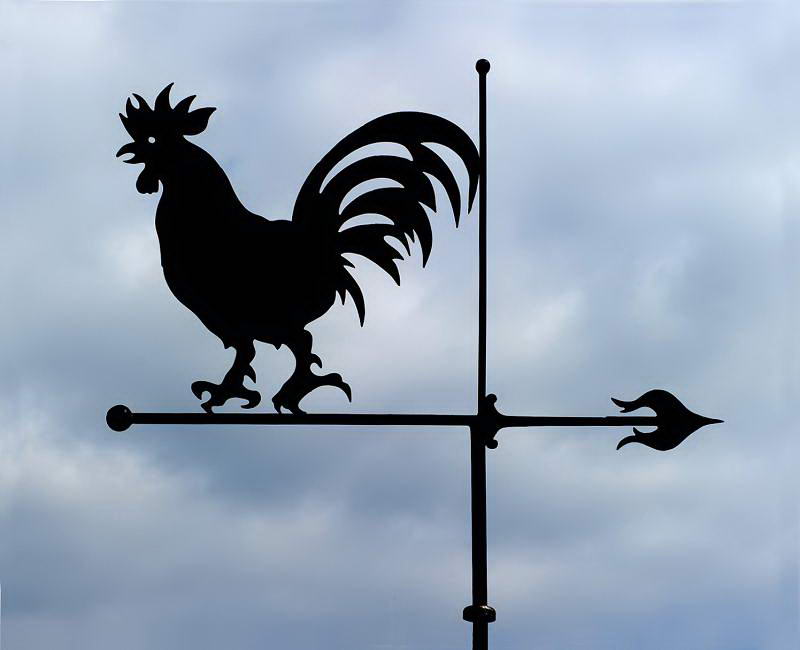

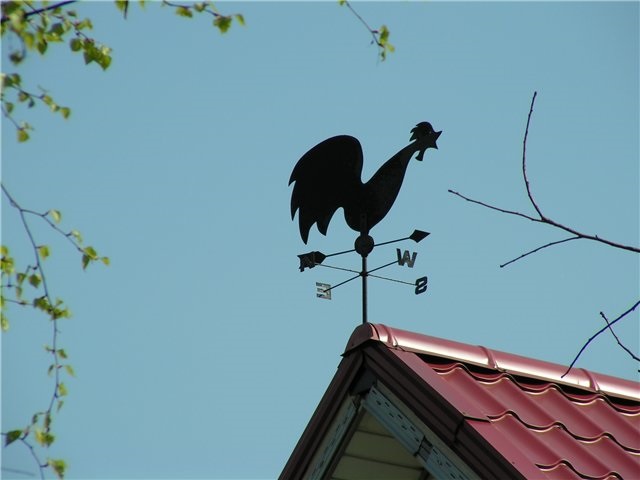

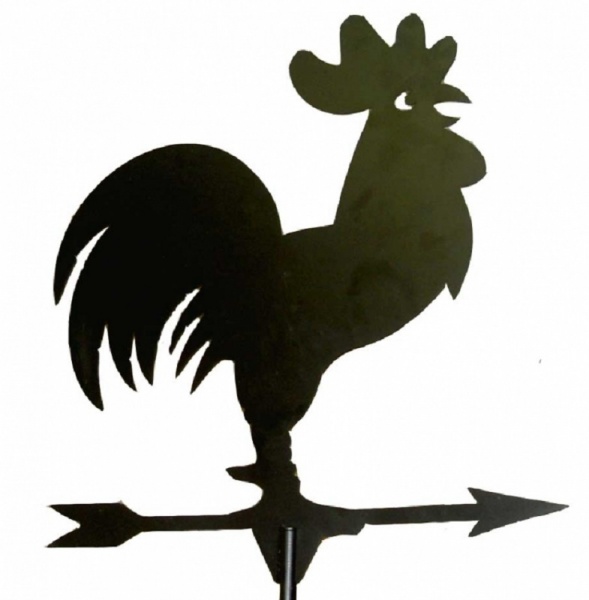

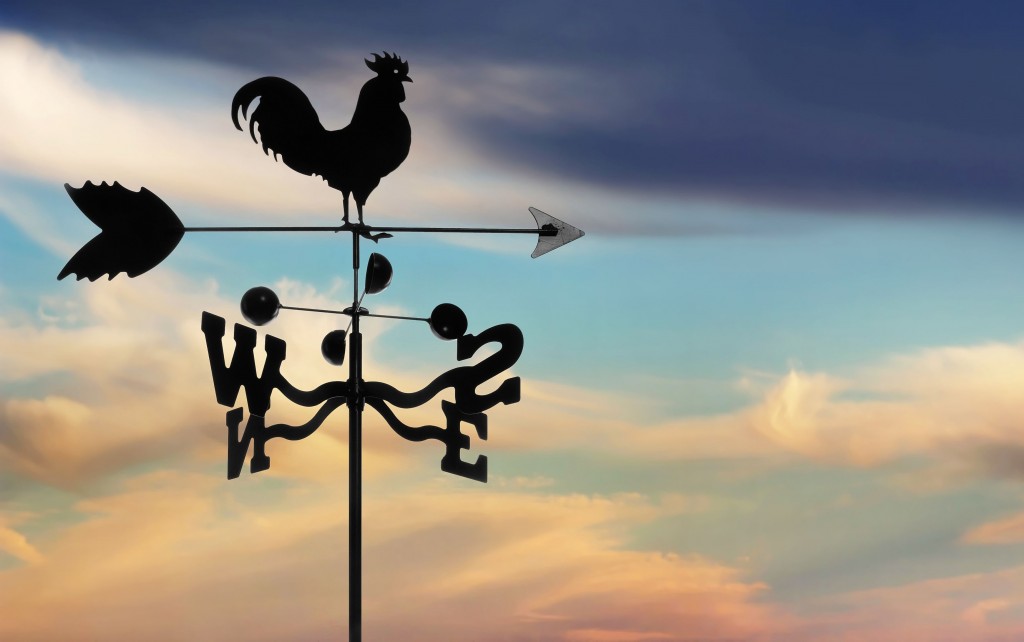

Флюгер-петух своими руками

Теперь о деталях процесса. Как сделать флюгер своими руками мы решили посмотреть в интернете, очень важный момент — как крепится флюгер на дымоход илидругое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место крепежа. Прежде чем начать, изготовление флюгера своими руками ознакомьтесь с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, просматривая статьи на тему «как сделать флюгер своими руками из металла » можно обратить внимание, что в технологии применяются такие инструменты, которые есть в каждом доме. На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте и у Вас все получится. Теперь о деталях процесса. Как сделать флюгер , это очень важный момент — как крепится флюгер на дымоход или другое месторасположение. Это делается с помощьюспециальных полосок — распорок и лучше это делать на колпак трубы, ведь сильный ветер оказывает очень большую нагрузку на место начать делать флюгер своими руками чертежи можно посмотреть примеры и ознакомиться с необходимым в этом случае перечнем инструментов. Возможно, что-то надо будет купить или попросить на время у соседей. Но надо сказать, что в изготовлении флюгера самостоятельно применяются такие инструменты, которые есть в каждом доме. На страницах этой статьи невозможно описать все тонкости процесса и вопроса «как сделать флюгер самому?». Это комплексный вопрос, где есть нюансы и тонкости, к тому же необходим хотя бы первоначальный опыт. Изучив информацию в интернете, у Вас может сразу не получиться то, что Вы задумали, но, как известно, никакая теория не заменит опыта, пробуйте сделать флюгеры своими руками и у Вас все получится.

Из чего можно сделать флюгер. Материалы: пруток диаметром 10мм и длиной 450мм, шарикоподшипник, труба ¾ длиной 120/130мм, пруток диаметром 6мм и длиной 1 метр, заглушка ¾, листовая сталь толщиной 0,8 -1 мм, размерами 0,5х0,5 метра(примерно), солидол или литол, болтыМ5/М4, ГайкиМ5/М4, саморезы, заклепки диаметром 4/5 мм.

Наверняка вы обращали внимание на крыши домов, на самой верхушке которых установлен флюгер. Подобный прибор является «визиткой» и даже частичкой культуры и пейзажа большинства стран. Например, в Таллине, Риге и Амстердаме практически на каждом здании можно увидеть флюгер на крыше. Не все знают, для чего он предназначен. Оказывается, это не просто украшение дома, но еще и важный атрибут, с помощью которого можно определить направление и скорость воздушных потоков. Именно поэтому флюгер является необходимостью, особенно в тех городах и странах, где имеется выход в море.

В настоящее время флюгарку больше устанавливают на крыши домов как украшение и своеобразную визитную карточку. Выглядеть прибор может по-разному. В словаре Даля можно встретить такое описание: «флюгер – это небольшой подвижный флажок, сделанный из железа, который указывает направление ветра. Также ветренник может иметь и иную форму, и изготовлен из другого материала – жести, в виде стрелы с вращающейся трубкой».

Большинство зданий таких знаменитых городов, как Рим и Стокгольм украшают индивидуальные флюгера. То же самое можно сказать и о Кремле в Москве. Изящество и неповторимость каждого флюгера заставляет нас обращать внимание на небольшие атрибуты зданий. Из обыкновенного куска железа можно получить неповторимый предмет, который будет не только украшать коттедж, небольшой домик или дачу, но и говорить об индивидуальности владельца.

Изготовление флюгера

То, как сделать флюгер своими руками, зависит от формы флюгера и цели, которую преследует хозяин дома при изготовлении указателя. Если конструкция призвана только для определения направление ветра, то можно изготовить флюгер в виде стрелы, наконечник которой показывает, куда движутся воздушные массы. Если же необычная вертушка призвана украшать собой крышу здания, то можно выбрать для установки на крыше красивые фигуры животного и птицы, или более абстрактных и необычных форм.

Чтобы сделать флюгер своими руками, не нужно много времени и сил. Понадобится выбрать эскиз, подобрать материал для указателя и систему для его вращения. Установку конструкции можно при желании выполнить самому.

Сделать флюгер своими руками можно из нескольких видов материалов:

1. Сталь. Высокопрочные кованые фигуры из темного металла или легкие пропеллеры из нержавеющей стали будут настоящим украшением дома. Большой вес стали не повлияет на вращение флюгера на крыше, он будет точно показывать направление ветра, но установка такой конструкции может быть сложной;

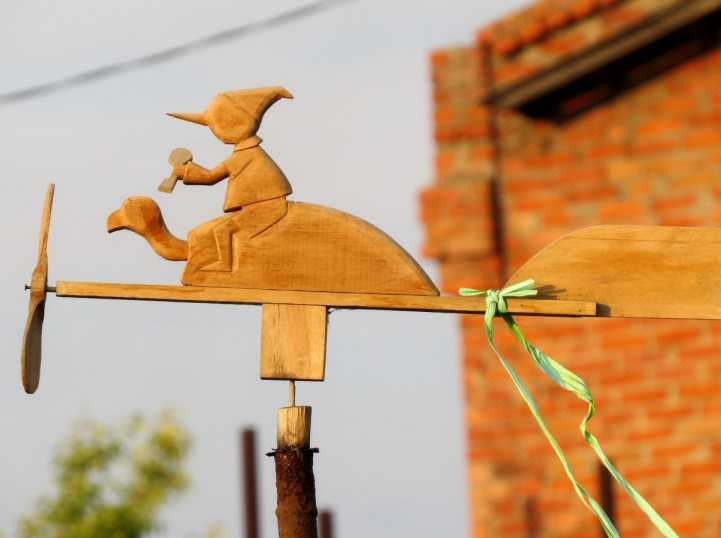

2. Дерево. Установка и крепление деревянных фигур или флюгера, изготовленного из фанеры, легче, чем конструкции из стали, но дерево и фанера — менее прочные и долговечные материалы;
3. Пластик – современный высокопрочный материал. Выпилить устройство для украшения дома можно и самому, но чаще высокопрочные фигуры производятся на заводах;
4. Самый простой флюгер можно при желании сделать из пластиковой бутылки. Бока бутылки разрезаются, чтобы получились лопасти для вращения вертушки, а крепление этого необычного устройства осуществляется на металлический болт. Составной вариант флюгера – конструкция из четырех бутылок с вырезанными боками для вращения от ветра;
5. Необычные составные флюгеры для крыши или клумб получаются из старых компакт-дисков.

Эскиз

После определения формы и размера флюгера для крыши следует подобрать эскиз. Чертеж, необходимый, чтобы сделать флюгер своими руками, следует распечатать на бумаге в масштабе 1:1, вырезать по контуру профиль и перенести его на фанеру или пластик, выбранный для создания флюгера.

Далее основа вырезается по чертежу, и заготовка обрабатывается до придания ей окончательной формы, создания силуэта животного или стрелы.

Вращательная ось

Чтобы флюгер на крыше был не статичной конструкцией, а вертушкой, нужно поставить устройство на вращательную ось. Вертикальная ось флюгера должна обеспечивать его беспрепятственное вращение под действием воздушных потоков при ветре даже небольшой силы.

Для соблюдения этих условий в качестве основных методов при производства используют два типа конструкций — на основе смазанного солидолом подшипника или пары креплений «мама»-«папа», когда центральный вал вставляется в гильзу.

Подбирая диаметр оси для крепления во время производства, следует учитывать массу конструкции, которая во многом будет определяться материалом изготовления флюгера (металл, пластик) и его размерами.

Монтаж

После окончания производства флюгера, крепление на ось стрелки-указателя направления ветра и розы ветров, осуществляется установка готовой конструкции указателя на крышу дома.

Куда ставится флюгер? Оптимальной высотой для установки указателя определения ветра считается расстояние 10-13 метров от земли, что соответствует высоте конька дома или дымохода. Для правильной работы прибору из металла необходимо свободное пространство без высоких зданий или деревьев.

Крепление флюгера на крыше выполняется при помощи длинных саморезов через угловые кронштейны, к которым приваривается или прикручивается ось флюгера.

OLYMPUS DIGITAL CAMERA

Пошаговая инструкция по изготовлению флюгера

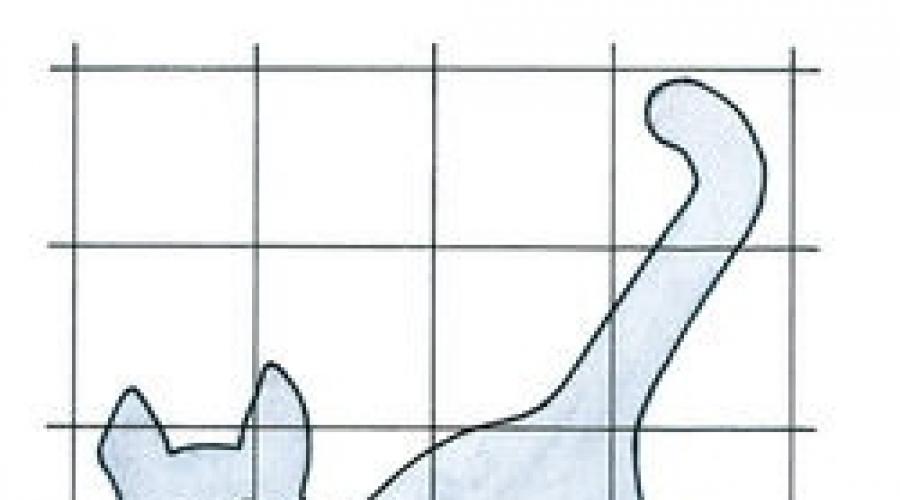

Сначала лобзиком вырезается фигура кота по намеченному контуру. Стальной лист надо обязательно закрепить, чтобы он не сдвигался.

Кромки заготовки обрабатываются на шлифмашине.

Напильником обрабатываются углы и прочие труднодоступные места.

Зафиксировав лист металла, просверливают отверстия для глаз, носа, усов.

Чтобы глаз приобрел красивую овальную форму, его надо дополнительно расширить и обработать.

Проволоку с диаметром сечения 3 мм разделяют на фрагменты с помощью кусачек и придают ей Г-образную форму пассатижами. Это заготовки усов.

Чтобы изготовить нос для кота, берут металлический стержень круглого сечения и обрабатывают кончик с помощью шлифмашины.

Далее зубилом делают метки на поверхности, имитирующие особенности мордочки кошки.

Подготовленный кончик стального стержня обрезается до размеров носа кота.

Кончик носа и усы привариваются к морде с изнаночной стороны.

Когда все будет закреплено, надо обработать заднюю сторону, чтобы поверхность стала гладкой.

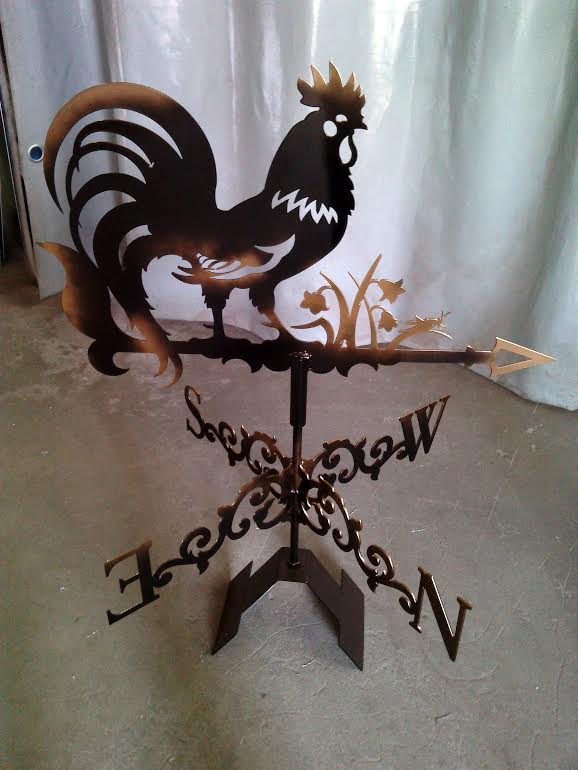

Основные этапы изготовления флюгера петуха аналогичны тем, что описаны выше. Чтобы изделие хорошо функционировало, надо следить за поворотным механизмом, регулярно смазывать его, чтобы милые зверушки могли без труда показывать направление ветра.

Для того, чтобы изготовить стрелку флюгера, надо сначала отметить контуры конца стрелки и вырезать заготовки.

От металлического стержня с квадратным сечением с помощью дисковой торцевой пилы отрезается фрагмент, который станет основой стрелы. Стрела должна иметь 2 части. К одной приваривается наконечник, к другой – «перья». Места сварки зачищаются.

В стальном шарике и в крышке просверливаются отверстия диаметром 13 мм.

Поворотный механизм можно сделать из трубы диаметром 60 мм.

В стальном шарике делается углубление – колодец для последующего крепления стрелы.

К поворотной основе приваривается стержень с шариком на конце.

Когда стрела будет закреплена в шарике, начинают крепить сам флюгер. На изделие наносят метки для проведения сварки.

Чтобы не повредить поверхность фигуры, ее прикрывают листом металла, а потом только проводят сварочные работы. Необходимо следить за соблюдением угла расположения стрелки по отношению к поворотному механизму, он должен быть 90°. Чтобы избежать перекосов, подкладывают дощечки.

Кот крепится к шару передними лапами, а задние чуть касаются основы стрелки.

Эти элементы нужны для создания вращающейся конструкции. Короткий круглый стержень – это опора.

Опорный стержень плотно крепится и приваривается на конце трубы.

В широкую трубку вставляют шарик, а затем сверху вставляют медную трубку.

После описанных выше действий останется только закрепить флюгер из металла на крыше.

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

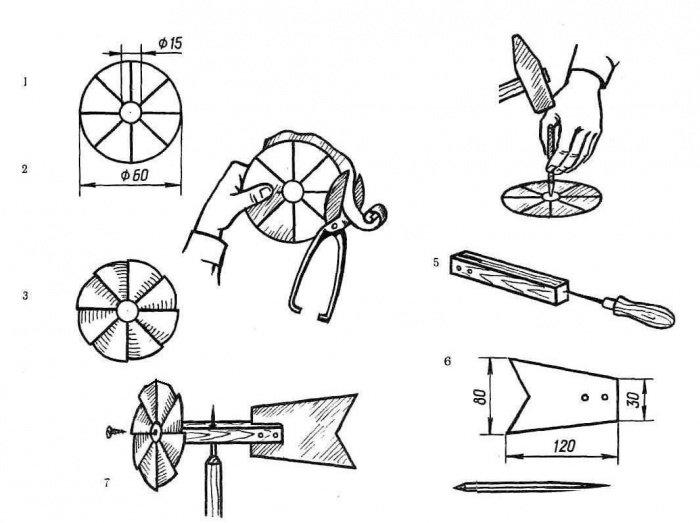

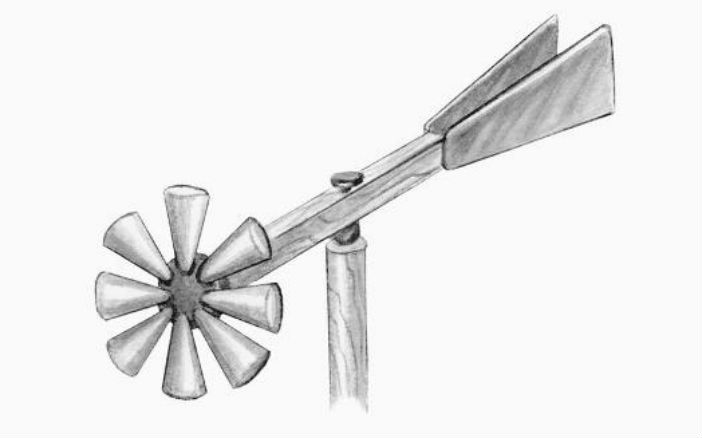

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

Цены на популярные модели электролобзиковЭлектролобзик

Видео – Как сделать флюгер

Украшением крыши может стать не только фигурный флюгер, но и простой колпак, венчающий дымоходную трубу. Такие изделия необходимы для того чтобы внутрь дымоходного канала не попадала грязь, мусор, влага, а птицы не строили гнезда на трубе. О том, как изготовить колпак, читайте на нашем сайте.

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
2. Внутрь трубы устанавливается подшипник.
3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

В заключение

Рассматривая флюгера на крышу дома, можно понять, что сегодня это больше декоративный элемент, который подчеркивает статус владельца жилища и вносит в экстерьер некую изюминку. Но существуют и приборы, которые сохранили свою первоначальную функцию, и они тоже активно используются даже в частном домостроении для получения данных о характере ветра. Разнообразие моделей флюгеров позволяет выбрать такое изделие, которое будет выполнять свою прямую функцию и одновременно украшать крышу дома.

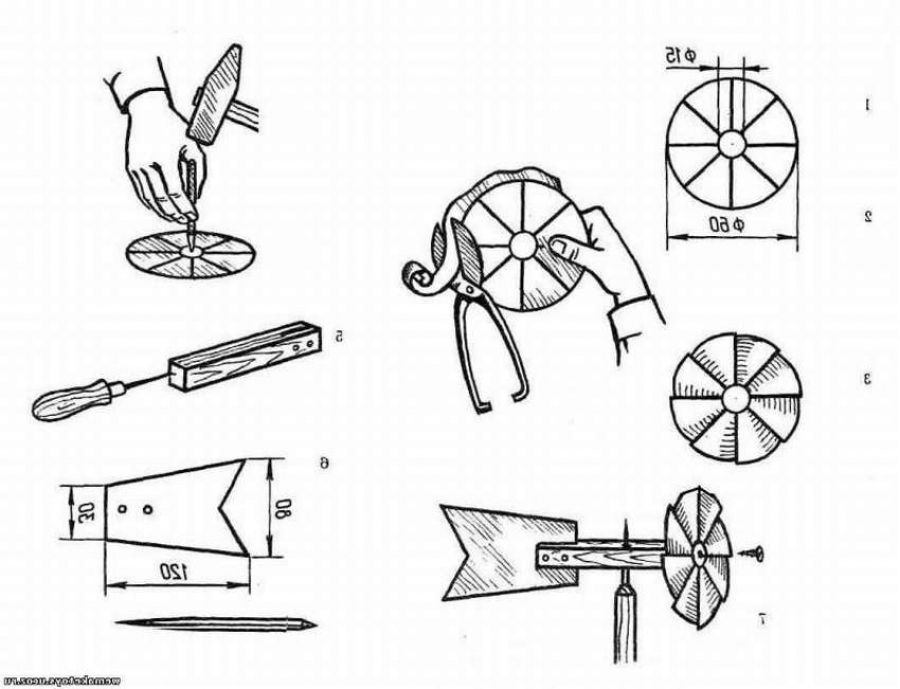

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

1. Декоративные.
2. Метеорологические.
3. Защитные для трубы дымохода.
4. Вырабатывающие электрический ток.
5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Источник

Как сделать поворотный механизм

Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно. Причем так, чтобы при малейшем ветре он поворачивался. Для этого само «тело» флюгера крепят к пруту, а нижнюю часть к крыше или дымоходу (если делают флюгарку — колпак для дымохода с флюгером). Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений.

При помощи шарика

Можно найти любой подшипник и к нему приварить две части «держака». Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом.

Устройство флюгера и поворотный механизм

Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором (в 2-3 мм).

К более широкой трубе крепится/приваривается корпус флюгера. Причем надо сделать так, чтобы верхняя часть трубы оказалась запаянной. Нижняя труба или штырь используется для крепления указателя сторон света. Именно она крепится к крыше. Верхняя ее часть также должна быть заваренной или запаянной.

Чтобы было немного понятнее

Если сварочного аппарата в вашем арсенале нет, можно использовать деревянные пробки — их плотно забивают в трубу. Для надежности, можно стенки смазать универсальным клеем. Но такой вариант — с деревянными заглушками — не может служить слишком долго. От частых поворотов древесина будет стираться, так что через некоторое время придется поворотный механизм флюгера реставрировать.

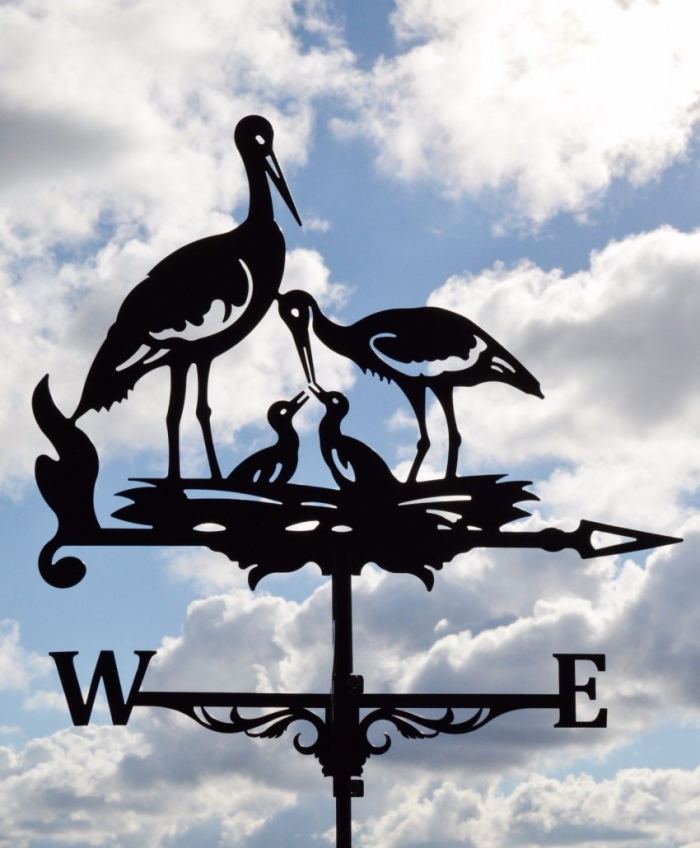

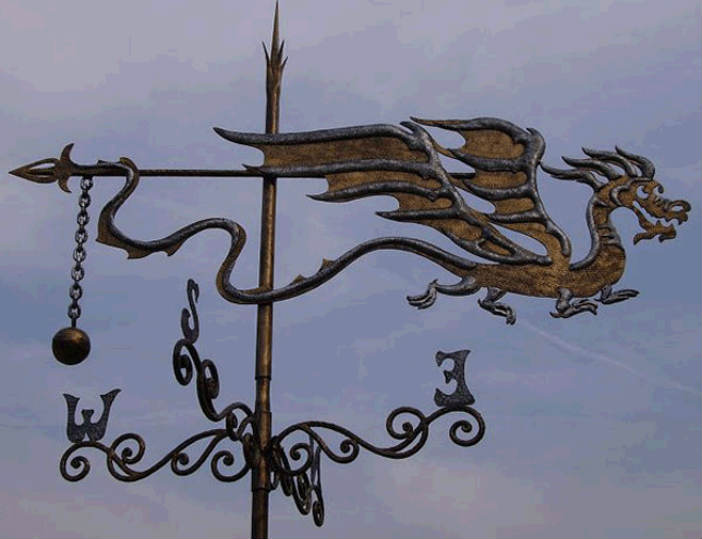

Один из металлических флюгеров

При сборке флюгера, на установленный штырь укладывается шарик от подшипника, сверху надевается корпус флюгера с приваренной трубой. Для более плавного вращения можно в механизм добавить масла. После этого можно считать, что флюгер своими руками вы уже сделали. Правда, надо его еще закрепить, а сделать это далеко не просто — работы на высоте с тяжелым и громоздким изделием в руках та еще задача.

С выточенным конусом

Если найти шарик подходящего размера не получилось, но у вас есть знакомы токарь или вы можете работать с металлом, можно выточить конус, который заменит шарик.

Поворотный механизм для флюгера с цилиндром

Сама схема сборки флюгера остается той же: к верхней трубе крепим корпус, а нижнюю фиксируем на шесте, коньке крыши и т.д.
