Как крепить ветровую планку на металлочерепицу

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

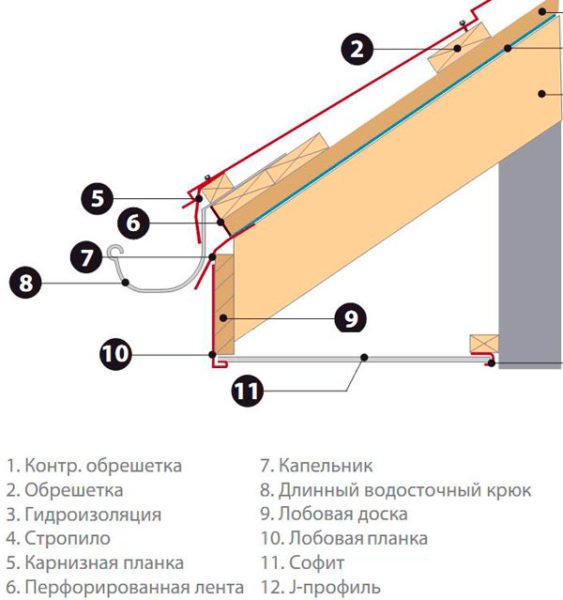

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

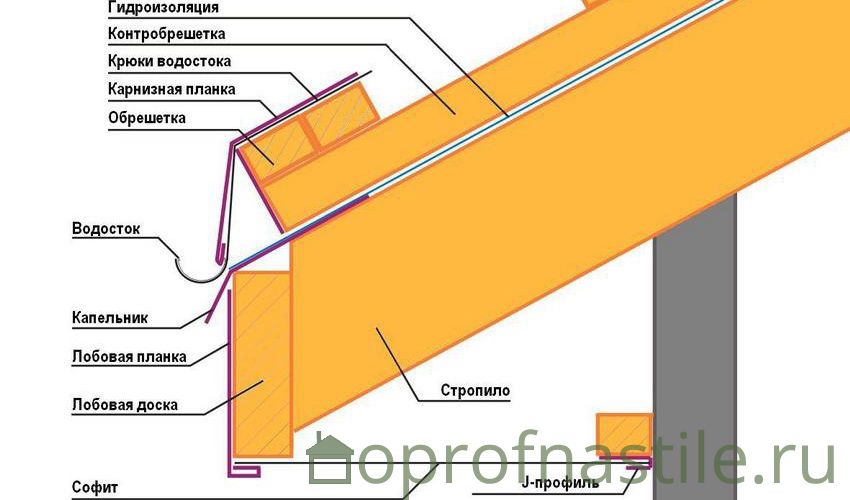

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Для чего нужна ветровая планка?

Монтаж ветровой планки на край кровли

Установка ветровой планки – это последняя процедура при обустройстве кровли, придающая ей эстетичный вид. Однако устанавливать планку нужно не только для декора. Она защищает крышу от порывов ветра и различных осадков, а также ветровая планка необходима в том случае, если планируется установка софитов.

• Защита от ветра. Достаточно сильный боковой ветер способен изломать края металлочерепицы, профнастила и даже сорвать ее с кровли. Особенно если речь идет о регионах с неблагоприятным климатом. Ветровая планка значительно снижает силу воздействия воздушных масс, оберегая тем самым конструкцию кровли. Еще планка препятствует воздействию ветра на обрешетку.
• Защита от влаги. Длительность срока эксплуатации кровли напрямую зависит от степени защищенности ее элементов от контакта с водой. Ветровая планка препятствует проникновению влаги.

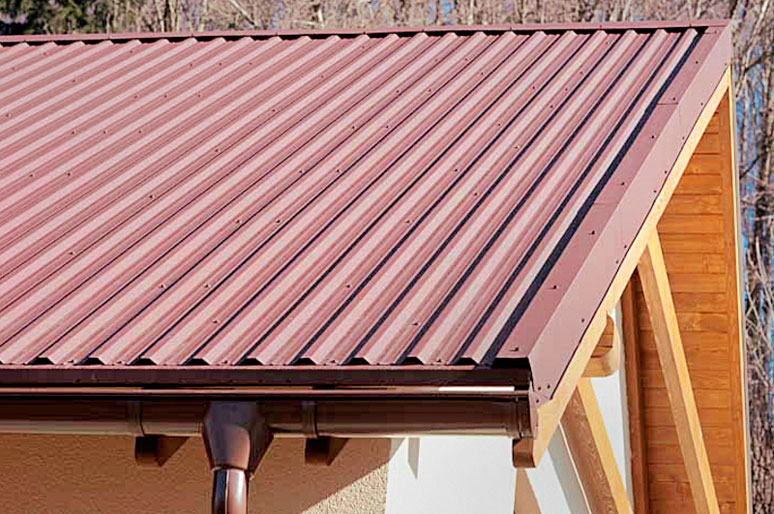

• Завершение оформления кровли. Ветровая планка для профнастила служит декором для оформления крыши, также с ее помощью можно прикрепить софиты.

Внимание! Применение данного элемента – это обязательный пункт при укладке кровли любого формата.

Данные изделия разделяются на несколько видов, зависимо от особенностей их применения

Назначение планок, устанавливаемых на карнизные свесы и торцы кровли

Планки для защиты карнизных и фронтовых свесов кровли изготавливаются из металлического профиля по той же технологии, что и листы металлочерепицы. Таким образом, основой планок является оцинкованная сталь толщиной 0,4 -0,5 мм. На основу будущих планок наносят слой покрытия, повышающего адгезию, а затем на наружную часть планки наносят защитно-декоративный слой полимера.

Совет! Покрытие карнизных планок может быть полиэстеровым или пластизоловым, то есть, таким же, как и на основном материале.

Функциональное назначение карнизных и торцовых планок

Для чего же нужно устанавливать планки на карнизы и торцовые части кровли?

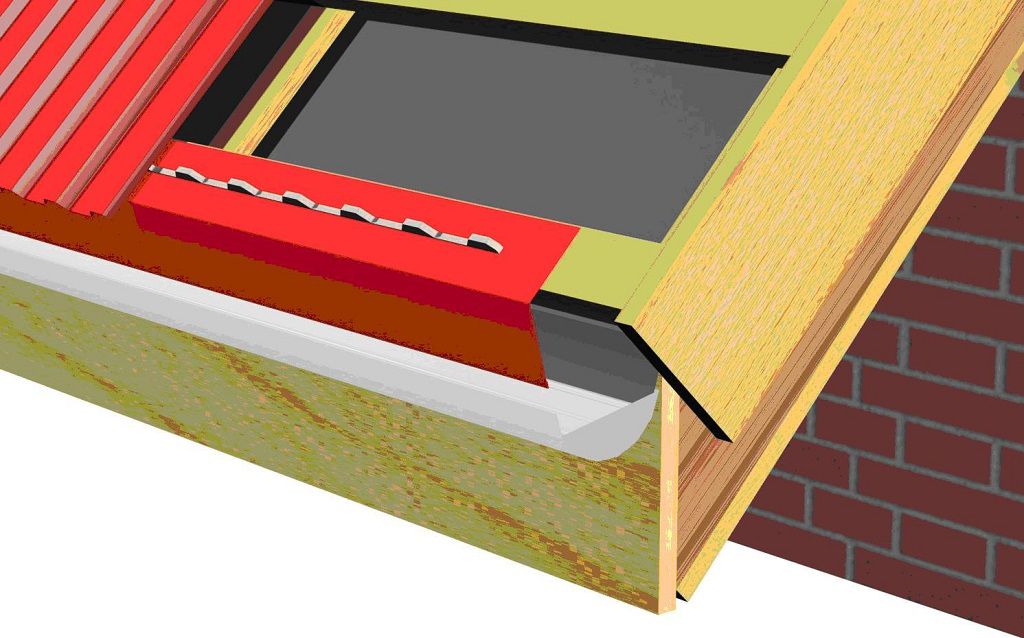

• Планка карнизная – это металлическая деталь с антикоррозийным покрытием и слоем полимера, устанавливается элемент для защиты от влаги лобовой и карнизной доски. Наличие планок защищает от атмосферных воздействий саму карнизную доску и предупреждает попадание воды в подкровельное пространство.

• Торцевые планки имеют аналогичную конструкцию, но крепится не на карнизные свесы, а на фронтонные торцы кровли. Установка данной планки предотвращает обрешетку от попадания туда влаги. Кроме того, карнизные планки защищают покрытие от ветровой нагрузки. Закрепленное планками кровельное покрытие не может быть сорвано с крыши даже при сильном ветре.

Совет! Поскольку торцовая планка используется для защиты покрытия от ветра, то этот элемент называют еще ветровой планкой.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Капельник: определение и функциональность

Капельник для крыши также известен как фартук свеса. Его задача – удаление конденсата с гидроизоляции (из подкровельного «пирога»). Если сильный порыв ветра занес дождевую воду, элемент будет отводить ее. Монтаж капельника кровли производится под край гидроизоляционного слоя, поскольку именно на нем образовывается конденсат.

Основные функции:

• Защита деревянных кровельных элементов от осадков, а следовательно – гниения и плесени.
• Защита каркаса стропил от наледи при морозах.
• Защита помещения от холодных воздушных масс.
• Эстетическое завершение оформления кровли.

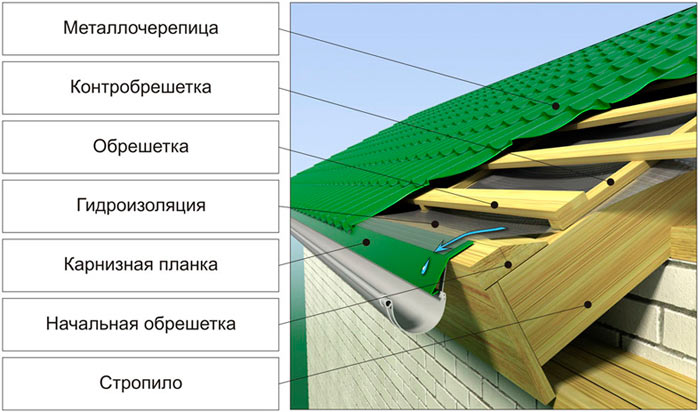

Виды карнизных свесов для металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

• Нижняя кромка листа металлочерепицы;
• Ветровая или карнизная доска каркаса ската;
• Капельник;
• Карнизная планка.

Важно! Кроме перечисленных деталей, к устройству свеса можно отнести и крюки с водосточными желобами, защитную сетку и софиты.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

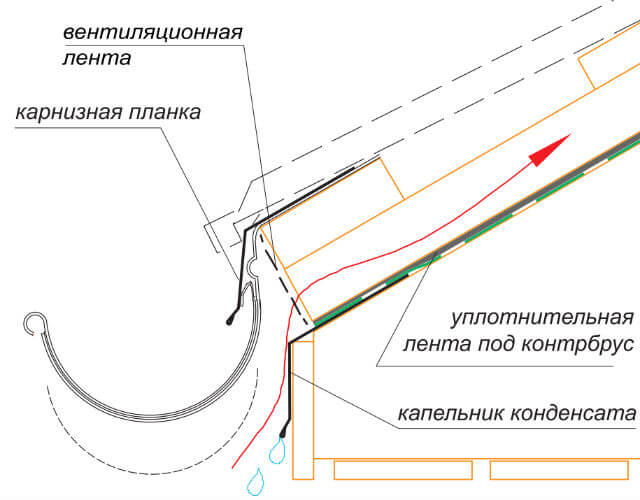

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Важно! Кроме перечисленных деталей, к устройству свеса можно отнести и крюки с водосточными желобами, защитную сетку и софиты.

Крепление торцевой планки металлочерепицы

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

В этой статье

• Какие планки бывают?
• Торцевая планка
• Установка ветровой планки

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал.

Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер).

Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

• Коньковая;
• Карнизная;
• Ветровая;
• Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

Торцевая планка

Торцевую планку крепят в месте, где соединяются крыша дома и стропильные ноги. Она предназначена для регулировки уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

Выбирая ветровую планку, следует побеспокоиться о том, чтобы она была изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельный.

Установка ветровой планки

Ветровая планка для металлочерепицы устанавливается практически на последнем этапе. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап так же ответственен, как и предыдущий. Неправильное крепление торцевой планки нарушит теплообмен в крыше. Летом здесь будет очень быстро нагреваться воздух, а зимой температура будет резко падать.

Монтаж ветровой планки происходит в такой последовательности:

• Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

• Выполняется установка ветрового элемента к верхнему торцу бруса.
• Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
• Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

• коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
• снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
• водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
• ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
• уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
• отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
• дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
• планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Доборные элементы

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Монтаж капельников

Инструменты и материалы необходимые для монтажа капельников:

1. Ножницы по металлу;
2. Молоток;
3. Гвозди оцинкованные кровельные с большой шляпкой;
4. Если капельники планируется крепить саморезами — тогда необходим шуруповёрт и саморезы с пресшайбой размером 15-20 мм. Но более удобное крепление для монтажа — это крепление кровельными гвоздями.

Если капельники имеют плёночное покрытие, то перед монтажом обязательно следует очистить плёнку с капельника.

На карнизах крыши поверх подкладочного слоя устанавливают карнизные капельники (карнизные планки).

Монтаж капельников осуществляют при помощи кровельных гвоздей. Монтируется капельник поверх подкладочного слоя. Гвозди пробиваются примерно через 10-15 см. Нахлёстность капельников одного на другой должна составлять не менее 2 см. Для лучшей стыковки капельник зарезают, то есть срезают уголок ребра жёсткости капельника примерно 20 мм. Затем капельник местом зареза вставляют во внутрь уже установленного капельника и задвигают вплотную к зарезке.

Пробивается фронтонный капельник кровельными гвоздями через 10 см в шахматном порядке. Нахлёст верхнего капельника на нижний 2 см.

Обязательно!!! После монтажа битумной черепицы места фронтонных капельников проклеиваются битумным кровельным клеем (кровельной мастикой) при помощи шпателя или строительного пистолета-шприца (если мастика в тубах).

Фронтонный капельник на крышах с малым уклоном (пологие крыши) можно заменить карнизным капельником.

Если конструкция крыши предполагает наличие водосточной системы, то сначала монтируется в карнизной части крыши кронштейны для крепления водосточного жёлоба. Это желательно для дальнейшего облегчения монтажа водосточных желобов. Если кронштейны водосточных желобов предназначены для крепления на скате (скатные кронштейны), обязательным является изначальный монтаж кронштейнов.

Крепление планки своими руками

Карнизная планка фиксируется саморезами или специальными гвоздиками с большими шляпками к карнизной доске. Доска прибивается во время изготовления стропильной системы, ее ширина должна быть на несколько сантиметров больше ширины элемента.

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Практический совет. Несмотря на то, что металлический элемент защищает доски от намокания, опытные строители настоятельно рекомендуют пропитать древесину антисептиками или окрасить.

Особое внимание нужно уделять торцам, здесь дерево впитывает максимальное количество влаги. Почему? Во время высыхания влага удаляется как из клеток древесины, так и из межклеточного пространства. Большая часть воды накапливается в клетках, это надо для обеспечения их жизнедеятельности. После высыхания клеточная оболочка становится непроницаемой для воды и совсем не впитывает влагу. Основная жидкость в доски попадает через торцы, в этих местах располагаются открытые каналы межклеточного пространства. А мокрые пиломатериалы под металлическими планками очень быстро гниют, хотя негативные процессы с внешней стороны незаметны. Проблемы можно увидеть только после полного разрушения пиломатериалов, их замена на этой стадии требует много времени и усилий. Карнизные планки установлены на большой высоте, работать там неудобно и опасно.

Торцы стропил нуждаются в повышенной защите от влаги

Шаг 1. Снимите защитную полиэтиленовую пленку. Она приклеивается с лицевой стороны и предохраняет поверхности от царапин во время транспортировки. Некоторые неопытные застройщики не снимают эту пленку. Они надеются, что полиэтилен дополнительно предохраняет металл от коррозионных процессов, но это глубокое заблуждение. Уже через несколько месяцев полиэтиленовая пленка под воздействием солнечных лучей потрескается и начнет отслаиваться. В щелях между ней и металлом длительное время вода не высыхает, а это ускоряет процесс старения защитных покрытий. Кроме того, планка с отслоившейся пленкой выглядит неряшливо и снижает привлекательность новой кровли. Очистить поверхность от нее теперь сложно – пленка рвется в руках, но не отклеивается от поверхности металла.

Удаляют с планки защитную пленку

Шаг 2. Подготовьте саморезы. Рекомендованная длина 25 мм, шляпка должна быть широкой, метизы обязательно из нержавеющих сплавов. Категорически запрещается пользоваться саморезами с потайными головками, они повреждают металлические планки, в этих местах сталь начинает покрываться ржавчиной. Как следствие – на лицевой поверхности появляются очень некрасивые коричневые потеки. Со временем отверстия увеличиваются в диаметре и планки могут отрываться, потребуется их полная замена.

Крепежи должны быть оцинкованные и с большими шляпками

Шаг 3. Для уменьшения зазора в стыке между двумя элементами немного прижмите нижний край с маленьким подгибом. Направление нахлеста стыков для этой планки с функциональной точки зрения значения не имеет, пятисантиметровый нахлест практически полностью исключает попадание капелек косого дождя или морошки. Но с декоративной точки зрения направление нахлеста рекомендуется выбирать. Надо делать все возможное, чтобы кровля на удалении смотрелась максимально красиво. Если у вас оживленная улица, то планки крепите таким способом, чтобы щель нахлеста с этой стороны была незаметной.

Планки крепят внахлест на 3-5 см

Прикрутите элемент к доске, расстояние между метизами примерно 40 см, двухметровая полоса фиксируется 5–6 саморезами. Фиксируйте их в шахматном порядке, не пережимайте, не допускайте появления на поверхности вмятин. Это не только некрасиво, но и непрактично. Если головка самореза вдавливается в поверхность металла, то под шляпкой обязательно повреждаются защитные антикоррозионные покрытия. Шляпка никогда герметично не прилегает к плоскости металла, в щели постоянно попадает вода.

Метизы вкручивают в шахматном порядке

Фиксировать саморезы на большой высоте в неудобном положении довольно сложно. Делайте это в такой последовательности.

1. Определитесь с примерным местом вкручивания саморезов. Прилагайте усилия, чтобы они размещались симметрично, это оказывает влияние на дизайнерский вид карнизной планки.
2. Металлическим молотком наживите саморез, вбивайте его до тех пор, пока он не будет прочно удерживаться в заданном положении. Головка должна быть вертикальной.
3. Возьмите шуруповерт и осторожно вставьте его в прорези на головке. Проверьте правильность положения.
4. Со средним усилием прижмите инструмент и закрутите саморез до касания его шляпки с металлическим листом. Сильно не перетягивайте.

Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Помните, что каждое соскальзывание инструмента со шляпки обязательно оставит глубокие царапины на поверхности карнизной планки. Для заделки таких дефектов рекомендуется заблаговременно покупать специальные карандаши, они заправлены точно такой же полимерной краской, как и окрашеные поверхности элемента. Карандаши можно приобрести одновременно с кровельными материалами.

Технология монтажа карнизной планки

Карнизная планка, виды карнизных планок, монтаж, полезные советы

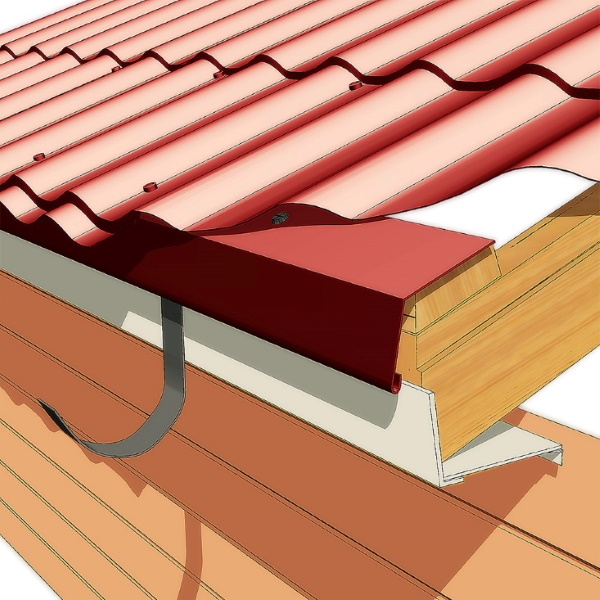

Среди доборных кровельных элементов особое место занимает карнизная планка. На площади кровли данный элемент занимает незначительное пространство, однако основная защитная функция и сохранение целостности крыши от влаги приходится именно на планку карнизную. Что требуется  знать при монтаже данного элемента, чтобы «планка не запала»?

Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

Длина готового изделия может достигать двух-трех метров, а размеры  плоских полочек и граней 80х60х10 мм или 100х60х20мм, толщина листа планки 0,4- 0,6 мм.

Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

Торцевая планка защищает грань боковую между карнизом дома и его коньком.

Традиционно планки-капельники устанавливают под слой гидроизоляционный  на обрешетку внахлест и заводят висящий край в водосточный желоб.

Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку.  Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Полезные советы

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум  1 см.

планка для металлочерепичной крыши

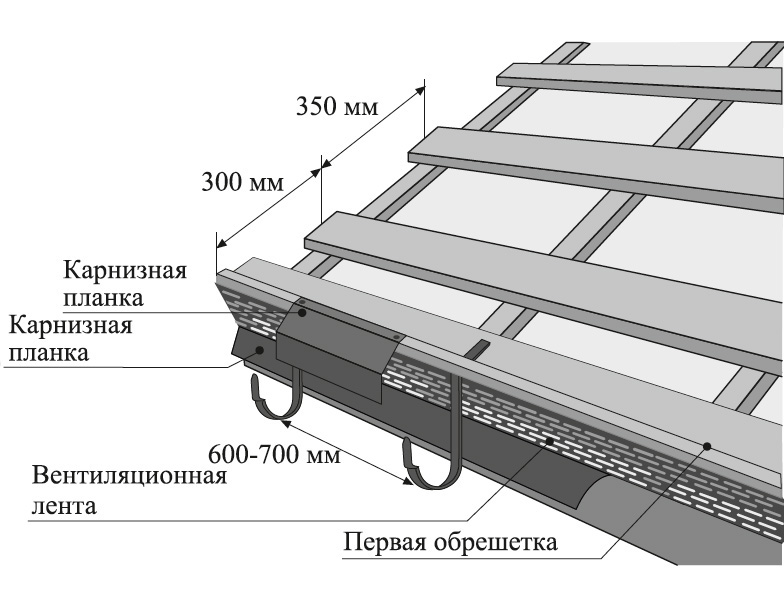

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее  подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные  планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной  края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Полезные советы

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены  может составлять 45 градусов.

Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Фартуки-капельники

Здоровой альтернативой карнизной планке металлической при устройстве крыши из мягких покрытий являются декоративные фартуки капельники, представляющие собой скрученное покрытие развертку.  Наружным слоем фартуков является стальное оцинкованное полимерное покрытие толщиной 0,7 мм.

Монтировать такой капельник сплошное удовольствие: проклеил специальной мастикой, развернул «самобранку» и разложил по месту крепления. Возможно, данные перспективные материалы найдут своих поклонников при монтаже «капризной» планки.

Таким образом, процесс монтажа капельника для любого типа кровли можно произвести самостоятельно.

Ветровая планка для металлочерепицы – разновидности, функции

Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала.

Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши.

В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

Разновидности

Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы. Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

• Карнизная. Эта планка устанавливается на доске, которая называется лобовая, для защиты от воды, холодного воздуха. Металлочерепица, уложенная на обрешетку, образует небольшой свес, через который в стропильную систему крыши проникает атмосферная влага или конденсат. Чтобы предотвратить отсыревания, заплесневение деревянных элементов каркаса, выполняют монтаж карнизной планки.
• Торцевая. Торцевую планку применяют для защиты боковых торцевых поверхностей кровли из металлочерепицы от атмосферной влаги, ветра, конденсата. От карнизной торцевая планка отличается только местом монтажа.

Материалы, размеры

Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

1. Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
2. Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

Размеры доборных элементов

Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.

Функции

Доборные элементы в составе кровли из металлочерепицы в зависимости от сложности конструкции составляют 2-5% площади, но их значение трудно переоценить. Монтаж кровельного покрытия без ветровых планок приводит к проникновению в стропильный каркас влаги и ветра и, как следствие, ускоренному износу материала. Карнизная и ветровая планка выполняют следующие функции:

• Защитную. Главная задача карнизной планки – предотвратить проникновение под кровельный материал атмосферной влаги и холодного ветра. Из-за повышенной влажности деревянный каркас отсыревает и загнивает, что негативно сказывается на сроке службы крыши. Задувание в мансардное помещение холодного воздуха увеличивает расходы на отопление дома.
• Декоративную. Монтаж ветровых планок позволяет аккуратно и эстетично обшить лобовую доску, а также скрыть от глаз «внутренности» стропильной системы. Доборные элементы подбирают в тон к цвету металлочерепицы, поэтому скаты выглядят целостно и гармонично.

Установка

Ветровые планки – простые по конструкции элементы, поэтому модели разных производителей отличаются разве что видом покрытия и толщиной использованного металла. Эффективность работы этих приспособлений зависит от правильности применения. Монтаж карнизных и торцевых планок выполняется следующим образом:

1. Карнизные планки закрепляют на карнизной доске до настила кровельного материала. Перед установкой этого доборного элемента на карнизе фиксируют кронштейны для водосточного желоба. После этого ветровую планку внахлест на 10-15 см закрепляют на карнизной доске с помощью гвоздей или саморезов с шагом 30-50 см.
2. Ветровые планки закрепляют на лобовой доске после настила кровли из металлочерепицы. Они должны перекрывать кровельный материал на 1 волну. Нахлест между этими элементами может быть больше 50 см. Каждая планка фиксируется к доске 4 гвоздями или саморезами, чтобы избежать деформаций при сильном ветре.

Видео-инструкция

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

• карнизная;
• торцевая или ветровая;
• коньковая;
• планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

• коническими;
• угловыми;
• рельефными;
• фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы . Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок

Плоский конёк надёжно соединяет противоположные скаты крыши Форма перехода скатов крыши повышенной прочности Прямоугольный конёк подходит для большинства видов кровельного покрытия Скаты соломенной кровли соединяются основным материалом укрытия
