Крыша мансардного типа — какой вид выбрать

Другие статьи

Монтаж натяжного ПВХ потолка в каркасном потолок стал уже привычным и для слуха и практически. Многие из нас знакомы с ним, так как он установлен в вашем жилище. Монтируется он и в каркасном доме. Он практичен, удобен, ли гражданам России строить дома самостоятельно? недовольны уровнем качества индивидуальных домов, возведенных хозспособом. И хотят запретить такое строительство гражданам для фасада фибросайдинга Дековер для монтажа на фасады домов в Севастополе и Крыму. Долговечный стойкий цвет и вид вашего дома даже под воздействием УФ-лучей, активного крымского солнца. О сай…

Особенности и преимущества мансардных крыш

В первую очередь, хочется обозначить, что принято называть мансардой – это помещение, которое образовано плоскостью скатной крыши и расположенной в чердачной зоне. Эта часть дома является очень привлекательной за счет большого количества воздуха и света. Кроме того, мансарда придает дому благородный и законченный вид.

Проект дома с мансардной крышей – максимально экономный и выгодный. Он идеально подходит для людей, которые желают получить дополнительное жилое помещение, не тратя при этом лишних денежных средств. Помимо всего прочего, сроки постройки мансарды существенно меньше, нежели требуется для возведения полноценного этажа.

Из преимуществ мансардных крыш можно выделить:

• дом приобретает красивый и неповторимый внешний вид;
• увеличивается объем жилого пространства без значительных материальных затрат;
• повышается плотность застройки;
• минимальные сроки строительства;
• создается дополнительная жилая площадь в ранее возведенном доме;
• после проведения работ по утеплению мансардное помещение становится уютным и теплым;
• низкая себестоимость по сравнению с новым строительством;
• экономия материальных ресурсов.

Разновидности стропильных систем

Основа мансардной крыши — ее каркас. Он бывает нескольких видов, которые отличаются формой и типом:

• двускатная стропильная система — самая простая конструкция крыши, состоящая из двух разнонаправленных скатов;
• трехскатная и четырехскатная системы;
• вальмовая и полувальмовая. Вальмовая крыша  имеет четыре ската, два из которых имеют форму треугольников, и два — трапециевидную;
• ломанная — разновидность двускатной кровли более усложненной формы.

Конфигурация крыши подбирается в зависимости от архитектурных особенностей дома, а также желаемой площади мансардного пространства. Наиболее распространенной является двухскатная стропильная система. Она способна выдерживать большие нагрузки, простая и надежная, но создает маленькое чердачное помещение.

Остальные виды стропильных систем позволяют значительно увеличить пространство под крышей, а также представляют более широкие возможности для реализации дизайна мансардного этажа.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]если вам необходимо существенно увеличить площадь дома за счет мансарды — выбирайте многоскатные крыши.[/su_highlight]

Ломаная конструкция стропильной системы мансардной крыши сложна в исполнении, но придает оригинальности дому

Устройство и основные элементы двухскатной крыши

В состав кровли, состоящей из 2 скатов, входят:

1. Мауэрлат – анкерами или стержнями с резьбой по периметру к несущим стенам крепится брус 10-15 см или для небольшой конструкции доска 50×250 мм. Он служит для передачи нагрузки от стропил к стенам.
2. Стропильная нога – доска (брус) 5×10 или 5×15 см. Является основным элементом каркаса. Они ставятся с шагом 0,6-1,2 м. На стропила ложится вся тяжесть от снега, града, ветра.
3. Лежень – расположен на внутренней несущей стене, имеет форму бруса 10×10 или 15×15 см, нужен для передачи усилия от стоек кровли.
4. Затяжка – входит в состав системы с висячими стропилами, соединяя их между собой внизу.
5. Стойки – устанавливаются от конька вертикально, передают нагрузку внутренней несущей стене. Чаще всего изготавливаются с квадратного бруса.
6. Подкосы – соединяют несущие элементы и ноги стропил, входят в состав фермы, которая объединяет подкосы, затяжку и стропила.

Нагрузка от кровельного покрытия передается стропильной системе через расположенные перпендикулярно ногам доски или бруски – обрешетку. Она также является дополнительным скрепляющим элементом всей конструкции двускатной кровли.

Преимущества двухскатной конструкции

Основные преимущества, которое можно выделить для крыши с 2 скатами по сравнению с другими формами:

• простота устройства, проектирования и монтажа;
• все виды осадков сходят с поверхности быстро;
• имеет минимальное число соединений, ребер, стыков;
• равномерно распределяет на несущие элементы постройки нагрузку от ветра и снега;
• обойдется дешевле, чем более сложные заменители;
• при возведении конструкции можно обойтись без помощи профессиональных строителей.

Пошаговое устройство крыши

Мауэрлат

В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)

И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.

Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.

Для монтажа следующего бруса выполняется прямой замок для стыковки брусьев.

Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:

• равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
• крепление стропил к “коробке” дома.

Оптимальные размеры мауэрлата — 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.

Стропильная система

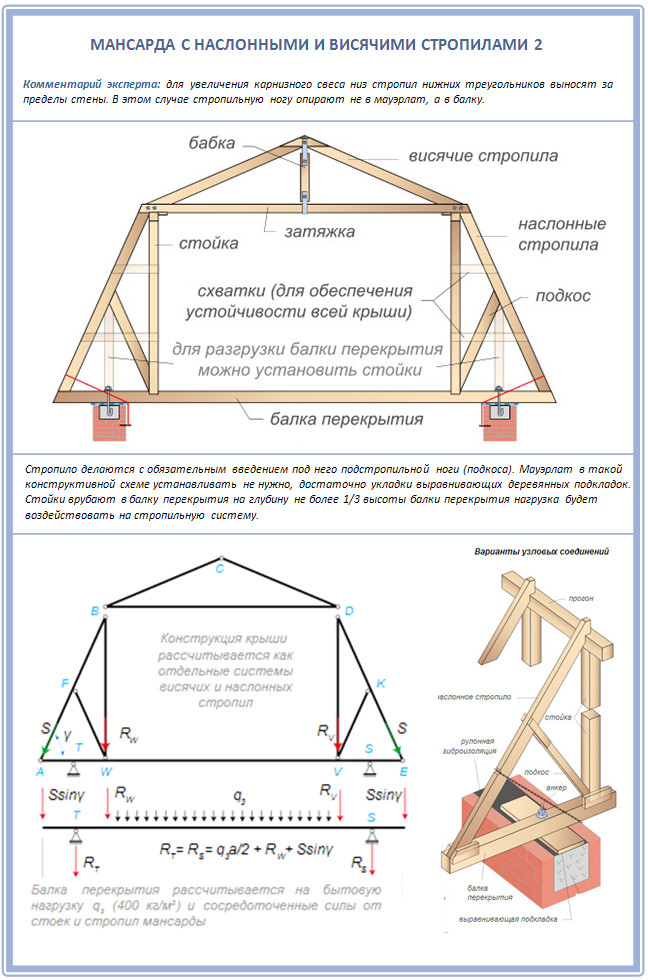

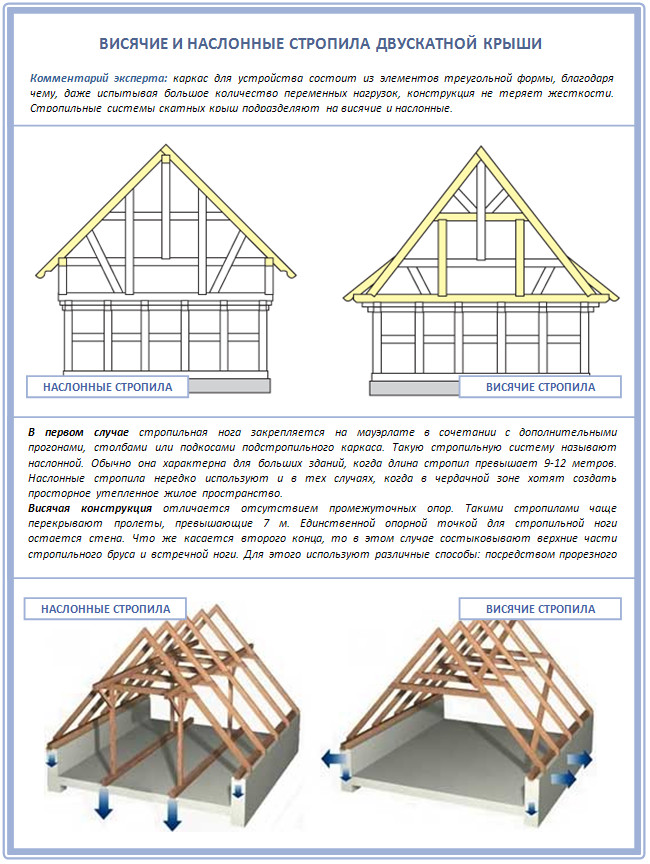

Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.

В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 — 45 градусов.

Варианты крепления стропил

1-ый.

Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.

В верху стропилы выполняют пропиленный скос. Или конец стропилы подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.

2-ой.

Низ стропилы крепится вольготно, а вверх — жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.

Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.

Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.

Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.

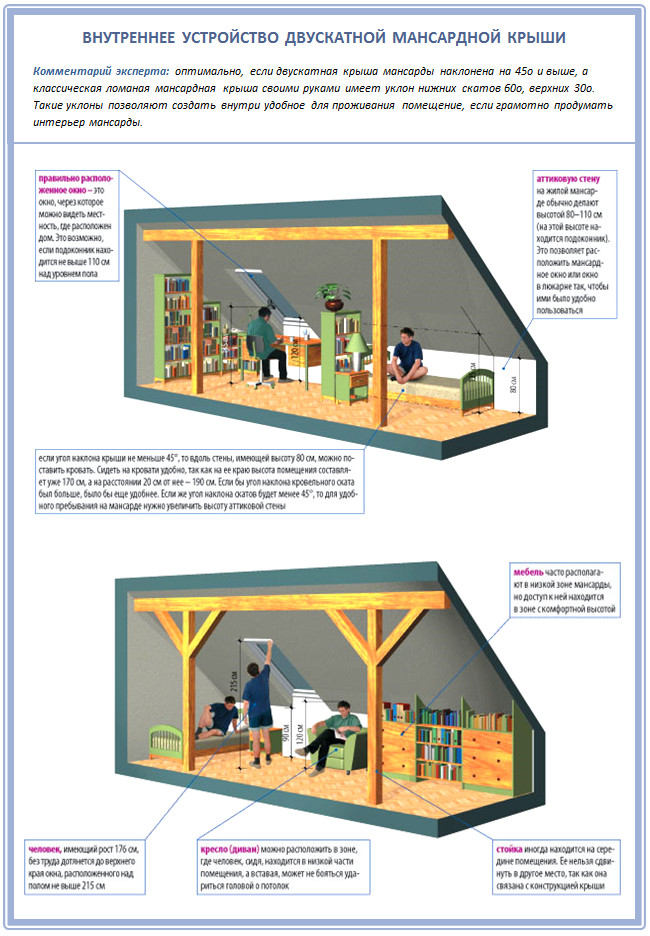

Двухъярусная мансарда под двускатной крышей

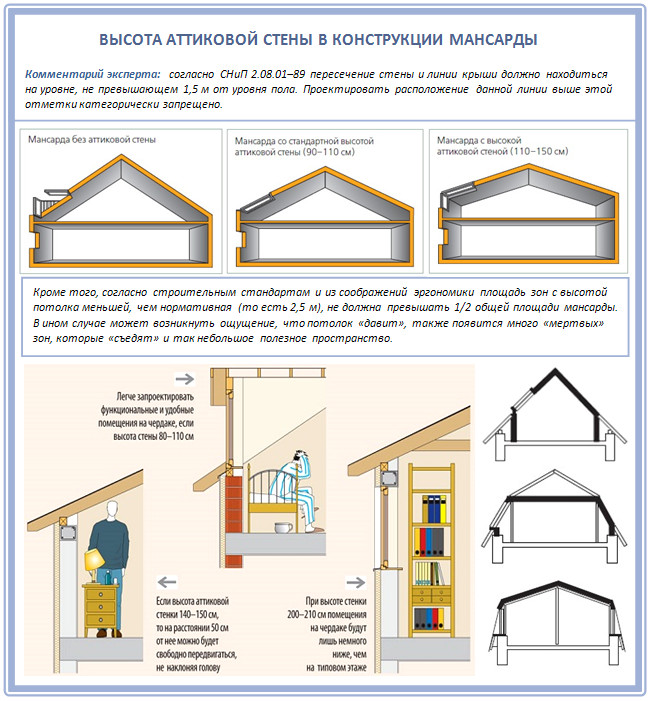

Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную. А при наличии нескольких «дормеров», или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

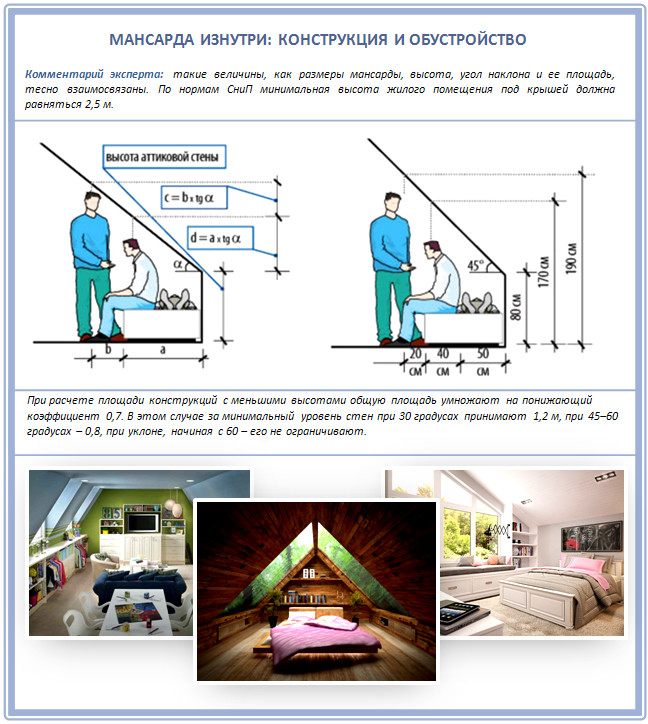

Сложности и особенности обустройства мансардной кровли

Ключевое требование к мансарде – герметичность. Тщательная укладка кровельного «пирога» предотвратит возможные проблемы в будущей эксплуатации помещения, исключив возможность проникновения холодного воздуха с улицы и сезонную «оттепель» кровли (отсутствие утеплителя, гидро- и теплоизоляции провоцирует образование конденсата с внутренней стороны крыши).

Чтобы сделать из чердака мансарду, комфортную для проживания или работы, важно учесть следующие пункты:

• выбирать только качественный расходный материал. Впоследствии это избавит от дополнительных расходов на ремонт или переделку;
• особое внимание уделить монтажу окон, расположенных в кровле. Здесь необходимо позаботиться о максимальной защите от снега и дождя, поскольку проемы выступают уязвимым звеном в конструкции;
• деревянные каркасы обрабатывают антисептиком, чтобы продлить эффективный срок службы материала.

Тип кровли для мансардной крыши выбирайте на этапе проектирования, поскольку от веса этого материала зависит итоговая нагрузка на фундамент, стропила и несущие стены. Правильный и грамотный расчет для возведения мансарды, где учтены особенности конкретной конструкции, станет залогом успешного завершения стройки.

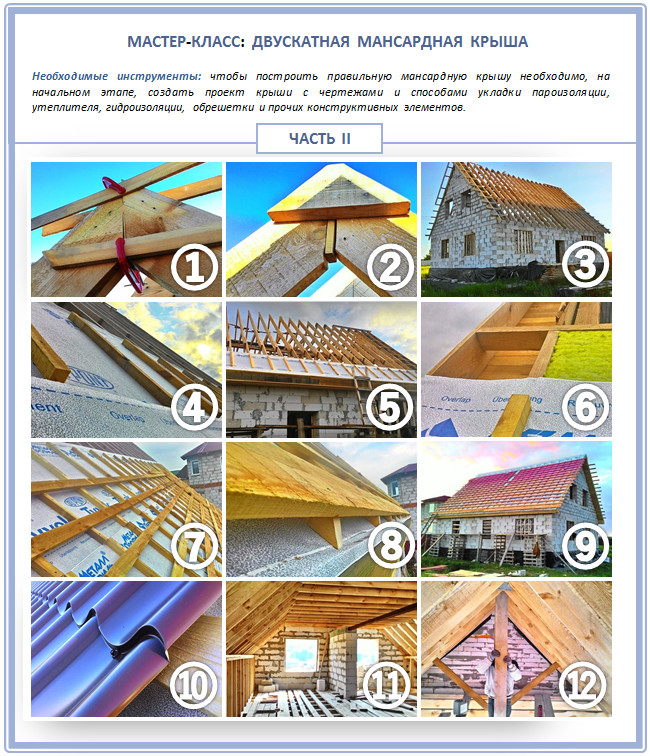

Сооружаем мансардную крышу самостоятельно

Желая по максимуму использовать полезные метры малоэтажного дома, некоторые домохозяева обустраивают чердачные помещения как жилые, то есть оборудуют мансарды. В целом конструкция обычной двухскатной крыши и аналогичной крыши мансардной являются идентичными, специфичным является только способ обустройства мансарды.

Это предполагает внесение при строительстве некоторых конструктивных изменений стандартной крыши, а также учёта необходимости теплоизоляции, вентиляции и обогрева мансардных комнат. Рассмотрим вариант возведения обычной одноуровневой двухскатной мансардной крыши. Итак, для строительства такой конструкции необходимы:

• стропила, выполняющие роль рёбер жёсткости всего сооружения, толщиной минимум 200 мм для того, чтобы можно было уложить в промежутках слои теплоизоляционного материала;
• мауэрлат — своего рода балки, монтируемые по верху стен, используют в качестве основания для крепления стропильной конструкции;
• диагональные скосы — связующие звенья между стропилами и балками, стропилами и стойками;
• обрешётка — основа, на которую крепится кровля и изолирующие материалы;
• гидро-, тепло-, и звукоизоляция;
• материал для кровли;
• конёк для завершения монтажных работ на крыше.

Способов возведения крыш много, но стропильный каркас выполняется именно для двухскатных крыш. Это определяется оптимальностью комбинации уровень сложности / надёжность / качество для двухскатных крыш плюс самостоятельная выполнимость её монтажа для всякого заинтересованного в экономии средств домохозяина.

Основные элементы двухскатной мансардной крыши

Совет: для изготовления надёжного стропильного каркаса следует применять только сухую древесину высокого качества, которую предварительно должно обработать специальными составами для биозащиты и пожарной безопасности.

Вальмовые мансардные крыши

Вальмовая, крыша отличается от тех, что были описаны в предыдущем разделе: два треугольных малых ската и два в форме трапеции – большие. Малые скаты называются «вальмы», отсюда и название этой крыши.

Коротко видах и преимуществах вальмовых конструкций

Вальмовые крыши особенно хороши для возведения в областях со сложными погодными условиями. Форма конструкции обеспечит защиту постройки от ветров. Это достигается за счет отсутствия на мансардном этаже фронтонов, или, как их еще называют, щипцовых стен. А свесы крыши отлично защищают дом от осадков, на стены попадает меньшее количество влаги. На рисунке – простая вальмовая мансардная конструкция, прямоугольная в основании.

Еще одно преимущество вальмовой мансардной крыши – жесткость конструкции. Во время эксплуатации деформация крыши не происходит благодаря тому, что угловые ребре сходятся на коньковой балке. Кроме того, дома с крышей вальмовой конструкции визуально выглядят ниже, чем есть. Это качество сыграет вам на руку, если появится необходимость возвести дом среди одноэтажной застройки.

Далее – шатровая вальмовая крыша. Конструкция ее очень схожа с предыдущей: два треугольника + две трапеции. Однако в основании такая четырехскатная мансардная крыша имеет квадрат. Название она свое получила из-за сходства с шатром.

Шатровая конструкция мансардной крыши

В описанной выше конструкции торцевые скаты – вальмы заканчиваются на том же уровне, что и боковые. А следующая система имеет укороченные малые скаты – «полувальмы», и название у нее соответствующее: полувальмовая. В проектировке и возведении система довольно сложна, однако она позволяет сделать высокими фронтоны, что, в свою очередь, увеличивает полезную площадь построенной мансарды.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

• правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
• сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
• лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
• стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

Далее стоит выбрать сечение стропильной ноги. Оно зависит от следующих моментов:

• нагрузка от снегового покрова (снеговой район);
• масса кровельного покрытия;
• шаг стропил;
• пролет (расстояние между опорными точками);
• толщина утеплителя.

Таблица средних значений стропильных ног

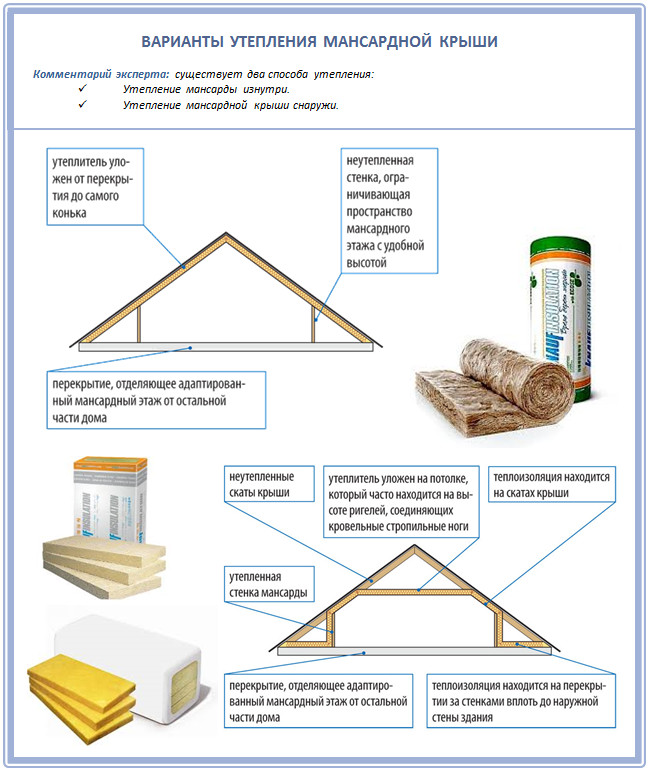

Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения – мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик. При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя. Для увеличения просвета вводят такой элемент системы как контробрешетка – брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Наиболее удобный шаг стропил для частного дома тот, который обеспечивает расстояние между ними в свету 0,58 м.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

• пролет 3 м – размер стропила 40х150 мм;
• 4 м – 50х150 мм;
• 5 м – 50х175 мм;
• 6 м – 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту. Еще один элемент, сечение которого потребуется подобрать – обрешетка. Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

• антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
• антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Двускатная крыша

Как было указано выше, существуют ломаные и щипцовые двускатные крыши. Простейшая конструкция – щипцовая. Если она симметрична, то проблем с ее созданием практически нет. Глубокие расчеты в данном случае не нужны, поэтому все обойдется вам дешевле, хотя такая мансарда по площади может уступать односкатной крыше. Стандартная двускатная крыша выполняется в форме треугольника.

Стандартная двускатная крыша выполняется в форме треугольника

Другие виды крыш значительно уступают двускатной по ряду характеристик:

• возможность использовать недорогие материалы;
• достаточно простая конструкция;
• надежность;
• отсутствие надобности в подъемной технике при строительстве.

Стандартная щипцовая крыша выступает отличным вариантом для домов, ширина которых не превышает шести метров. Угол наклона при этом обычно варьируется в пределах 45 градусов. Но довольно часто ширина дома превышает 6 метров. В таком случае вы можете смело возводить крышу с углом около 60 градусов, то есть, более острую. Таким образом, полезного пространства на мансарде будет больше.

Популярными также в наше время стали несимметричные крыши. Но если вы решите сделать именно такую, то тут требуется особый подход. Главная ее особенность – смещенный в сторону центр тяжести, что требует особой тщательности и ответственности в исчислениях еще на этапе проектировки. Но если вы цените оригинальный внешний вид и хотите открыть для себя новые возможности в дизайне, то это – отличный вариант. Такая крыша позволяет сделать удобную террасу.

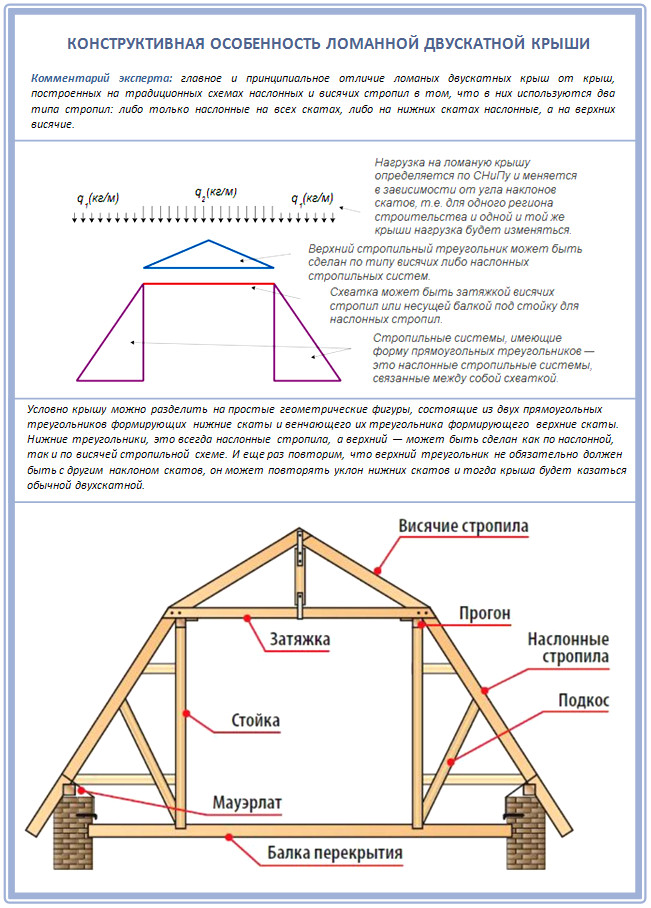

Ломаная крыша мансарды – еще один широко распространенный вид конструкций. В ней каждый скат состоит из двух участков с разными углами наклона. Стандартные углы: 60 градусов – нижний скат, 30 градусов – верхний. Такая конструкция позволяет получить довольно много свободного пространства для собственных целей. При этом крыша не будет держать на себе снежную массу зимой.

Как и с двускатной симметричной крышей, ломаная подходит в тех случаях, когда ширина вашего дома не превышает шести метров. Если дом имеет большие размеры, придется искать другие варианты или же подходить к просчетам и строительству гораздо более ответственно.

Расчет и проектирование

Крыша – достаточно ответственный участок строительства, особенно несущая стропильная конструкция. Поэтому ее устройство и расчет регламентируется обязательными нормами (ГОСТ, ДБН, СНиП).

Установка осуществляется после тщательного анализа данных и на основе грамотно составленного проекта – во избежание возникновения проблем при эксплуатации.

Для расчетов необходимо учитывать такие показатели, как:

• сила ветра – больший угол наклона ската означает, что ветровое воздействие будет сильнее;
• вес и тип кровельного покрытия – собственный вес дает постоянную немалую нагрузку на конструкцию крыши и всего дома;
• количество и характер осадков, перепад температур, солнечная радиация – несиловые воздействия, которые определяют величину угла наклона ската и влияют на состав кровельного пирога.

При проектировании системы необходимо правильно рассчитать следующие параметры:

• угол наклона стропил – его рассчитывают, учитывая особенности кровельного материала и климатических условий района;
• высоту центральной опоры (при ее наличии);
• длину стропильной ноги и расстояние между ними;
• толщину стропил – этот параметр определяет запас прочности несущей конструкции и зависит от их длины и межстропильного расстояния;
• длину пролета;
• состав и последовательность укладки слоев в кровельном пироге.

Сделать грамотный расчет может инженер-проектировщик, поэтому если вы им не являетесь, разумным для вас решением будет заказ проекта.

depositphotos

Как определиться с тем, под каким углом устанавливать скатные поверхности

Двускатная крыша — расчет наклона скатных поверхностей

То, какой угол рациональнее всего применить для постройки, зависит от многих факторов:

• климата региона;
• используемого материала;
• архитектурной задумки.

Если речь идёт о регионе, в котором преобладает засушливая погода, с минимальным годовым количеством осадков, тогда скатную поверхность можно делать пологой, не используя большого угла (можно брать 10-15 градусов или немного больше).

В случае, если в данной местности выпадает немало осадков, тогда нужно установить достаточно крутые скаты. Они обеспечат естественный отток воды и снега, не позволив ему скапливаться и приводить к постепенному разрушению материала или его прогибу под тяжестью снегового скопления.

В учёт двускатной крыши нужно брать и влияние ветров, т.к. для регионов с бушующей ветряной стихией крутые скаты нерациональны, их покрытие будет часто срывать. Кроме того, расположение скатных поверхностей под большим углом желательно при применении мягких и неплотных кровельных покрытий, а подбирать более плотные и жёсткие целесообразно для пологих плоскостей.

Для всех европейских стран наиболее рациональным решением является обустройство угла в 35-40 градусов, это доказано с учетом климатических условий, модных у нас дизайнерских решений и наиболее применяемых материалов.

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особенности данного строения позволяют сделать высокую крышу, чтобы гармонировать с общим видом всего задания. Также проектируя крышу важно учесть все нагрузки. Она должна выдержать снег, дождь, ветер. При проектировании крыши очень тщательно разрабатывают будущую стропильную систему.

Данная система будет безраспорной, важно, чтобы стропильная нога производила работу на изгиб, не передавая нагрузку на стены. Одна из опор будет закрепленной, но с возможностью вращения, а вторая опора будет подвижной и свободно вращающейся. Важно помнить об устройстве мауэрлата и монтировке конькового прогона, опирающегося на стойки.

Общий вид стропильной системы полумансарды с изгибом кровли

Монтировать безраспорную конструкцию можно по-разному. Опорным брусом подшивается нижняя часть стропила, в этом брусе делается специальный паз для упора в мауэрлат. А в горизонтальной части стропильной ноги делают запил со скосом для опирания на брус.

Этот скос позволит избежать распора, что даст возможность работать стропилу на изгиб. Закрепление происходит при помощи гвоздей, уголков или скоб. На коньковый прогон укладывают верхние концы стропильных ног, и крепят по принципу скользящей опоры. Этот принцип позволяет конструкции при деформациях и изменениях двигаться в определенных, заданных границах.

Также можно использовать более распространенный вариант. Стропила укладывают друг в друга либо в прогон, связывая их между собой зубчатыми пластинами из металла. Верхние части стропил закрепляют болтом. В боковую часть вбивают по гвоздю под определенным углом.

Более подробная схема полумансардной стропильной системы

Также укрепление делают при помощи металлических пластин или уголков из стали, которые фиксируют стропильную ногу с двух сторон. Не стоит жестко крепить всю конструкцию, иначе вы лишите ее необходимого движения, и из-за этого распорная нагрузка перестанет передаваться на мауэрлат.

Выбор материала

Подготовка к строительству крыши начинается с выбора типа кровли, расчета основных параметров, разработки проекта и чертежей. Следующий важный шаг – приобретение материалов.

Прежде всего, решается вопрос с выбором кровельного материала. Обычно основными критериями становится внешний вид и экономическая сторона. Количество необходимого материала определяется по площади кровли с запасом 10-15% в зависимости от его типа.

Для выбора материалов стропильной системы применяется такой подход:

1. Стропила могут изготавливаться из бруса или спаренных досок необходимого сечения. Потребность исчисляется с учетом длины отдельной стропила и шага установки. Длина (L1)рассчитывается по формуле для длины ската. По шагу определяется количество стропил (Nc) на каждом скате.
2. Длина бруса для мауэрлата равна периметру дома. Для него можно использовать брус размером 10х10, 10х15 или 15х5 см.
3. Затяжка и стропильные ноги изготавливаются из бруса 10х10 или 10х20 см, но можно использовать и доски 5х10 или 5х20 см.
4. Для прогонов и подкосов подходит доска 5х15 или 5х20 см.
5. Для стоек нужен брус 10х10 или 10х15 см. Он же используется и для лежня.
6. Обрешетку можно выполнить из доски шириной 10 или 15 см, толщиной 25 мм. Потребность в ней определяется по площади кровли, но за вычетом зазоров, определяемых по шагу монтажа.

При покупке древесины надо выбирать сухой пиломатериал, с остаточной влажностью не более 20%. Перед монтажом все деревянные детали обязательно пропитываются противогнилостным составом.

В качестве гидроизоляции используется битумная мастика и рулонные (пленочные) материалы. Наиболее часто применяется рубероид и полиэтиленовая пленка.

Количество определяется по площади кровли, но увеличивается на 15-20% для обеспечения перекрытия на стыках.

Об узлах мансардных стропильных систем

Внутренняя облицовка и внешние кровельные материалы размещаются на стропильной системе, которая, по сути, является каркасом крыши. Данная конструкция состоит из ряда элементов и узлов, к которым относят:

• распорки, подкосы, диагональные соединения и иные связующие компоненты;
• мауэрлат;
• наслонные либо висячие стропила;
• боковые и коньковые прогоны.

Монтаж крыши с мансардой

При самостоятельном проектировании описываемых конструкций нужно помнить, что стропильные узлы воспринимают весьма серьезные нагрузки (до 200 кг/квадратный метр в среднем). Они могут быть и значительно выше, если строение находится в местности, где имеются сильные снеговые и ветровые нагрузки.

Именно с учетом климатических условий, а также тонкостей, которыми характеризуется кровельная конструкция, необходимо выполнять ее расчет и последующий монтаж. Главное, чтобы система стропил имела требуемый запас прочности (на случай обильных осадков или сильного ветра), который бы позволил ей без проблем противостоять указанным нагрузкам.

Система стропил мансардной крыши

Каждый компонент стропильной системы описывается собственным сечением, профилем, протяженностью и другими геометрическими показателями. Друг с другом элементы системы соединяются одним из четырех способов:

• сварным;
• при помощи шурупов;
• шпунтованным;
• болтовым.

Конкретный способ соединения выбирается с учетом особенностей кровельной системы, используемых материалов, климатических нагрузок, формы крыши. Он обязан обеспечивать максимальную прочность конструкции.

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

Обустройство контробрешетки и обрешетки

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

• Пенополистирол (пенопласт).
• Минеральная вата.
• Пенополиуретан (ППУ).

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

Нанесение пенополиуретана с помощью специальной установки высокого давления

Пенополиуретан – самый современный и бесспорно лучший вариант. ППУ представляет собой двухкомпонентный напыляемый материал, структура которого состоит на 98% из газовой ячеистой фазы и на 2% твердого состава. Для его нанесения используется специальная установка высокого давления.

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

• Листовая металлочерепица.
• Профнастил.
• Оцинкованные стальные листы.
• Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

Крыши из металлочерепицы

Металлическая черепица практически достоверно имитирует свой керамический аналог, но при этом стоит намного дешевле. Двускатные кровли из металлочерепицы не только броско выглядят, но и отлично гармонируют с кирпичными и бревенчатыми фасадами.

На фото — частный дом с крышей интересной двухуровневой конструкции, реализованной с помощью металлочерепичного покрытия.

Множество цветовых и фактурных разновидностей металлочерепицы позволяет подобрать кровлю под любой архитектурный стиль: классический, современный или деревенский.

Дизайн: внутренняя отделка мансардного этажа

Создать бюджетный, функциональный интерьер на мансардном этаже можно с помощью различных материалов. Чаще стены обшивают гипсокартоном, вагонкой, фанерой. Современное проектирование позволяет сделать помещение над основным домом в любых архитектурных направлениях.

Внутренний дизайн мансарды будет зависеть от назначения комнаты. Если дом построен из дерева, из такого же материала должна быть и внутренняя отделка. Эко стиль – наиболее выигрышный вариант. Переоборудовать простой чердак можно под любую комнату. Из верхнего этажа получится отлично освещенный кабинет, просторная гардеробная, комната отдыха, игровая для детей.

Привычная высокая мебель для мансарды не подойдет. Это должны быть только самые необходимые предметы. Громоздкие диваны будут смотреться нелепо в комнате с низкими потолками. Хорошо будут выглядеть модульные конструкции, невысокие пуфы.

Остекление мансарды ↑

Окна в этом помещении можно установить во фронтонах: это будет проще и дешевле другого способа, предусматривающего их монтаж в плоскости скатов крыши. Также для установки вертикальных окон устраивают «скворечники». В наклонных частях устанавливаются специальные, так называемые мансардные окна.

Они пропускают гораздо больше света, чем более привычные, вертикальные. Продаются они в готовом виде, в комплекте с откосами, рольставнями и деталями, необходимыми для монтажа. При установке таких окон ошибки могут привести к утрате герметичности.

Мансардные окна значительно улучшают естественное освещение
