Как быстро выкопать траншею под фундамент своими руками

Расчёт размеров и выбор формы

Что касается формы котлована, то здесь всё просто: рабочим предстоит выкопать яму в виде прямоугольника для плитного основания. Если же речь идет о ленточной конструкции, то котлован должен иметь вид траншеи. При возведении столбчатого фундамента на площадке обустраиваются шурфы или скважины.

Прежде чем выкапывать котлован под фундамент, вы должны рассчитать его глубину. Она определяется с учетом двух факторов: высоты грунтовых вод и уровня промерзания грунта. Это предусматривает необходимость выкапывания глубокой ямы, ведь подошва основания должна быть заглублена в почву примерно на 30 см ниже линии промерзания грунта.

Еще один параметр, как упоминалось выше,- уровень грунтовых вод. Он ограничивает глубину залегания подошвы. Это говорит о том, что при заглублении в водянистую почву, вокруг конструкции необходимо будет соорудить долговечную гидрозащиту, что, однако, повысит стоимость строительства.

Как выкопать фундамент

Любой дом начинается с фундамента. Можно нанять специалистов, которые выкопают траншею или котлован, согласно проекту, а можно оценить свои силы и справиться с земляными работами самостоятельно.

В статье мы опишем, как копать траншею под фундамент правильно, на что стоит обратить внимание, на какую глубину необходимо вырыть ямы в зависимости от вида грунта.

Правильность расчетов

Перед началом земляных работ необходимо правильно оценить грунт. От вида почвы зависит, на какую глубину следует углубить траншею, какой формы лучше копать фундамент под дом и как стоит его закреплять. Кроме того, следует твердо знать уровень грунтовых вод и глубину промерзания почвы в районе.

Рытье траншей предполагается под осуществление работ по устройству глубокозаглубленного и мелкозаглубленного ленточного фундамента:

При устройстве мелкозаглубленного основания обычно под лентой гидроизоляции отсыпают песчаную подушку глубиной около 25 см. На сыпучих грунтах стенки необходимо сразу укреплять во избежание осыпания.

Ширина траншеи под фундамент

Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.

На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).

Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.

При копке фундамента ручным способом нижний слой почвы надо снимать максимально горизонтально, не нарушая естественную плотность грунта.

Осыпавшуюся землю не стоит утаптывать, а необходимо удалить. Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы.

Подготовительные работы

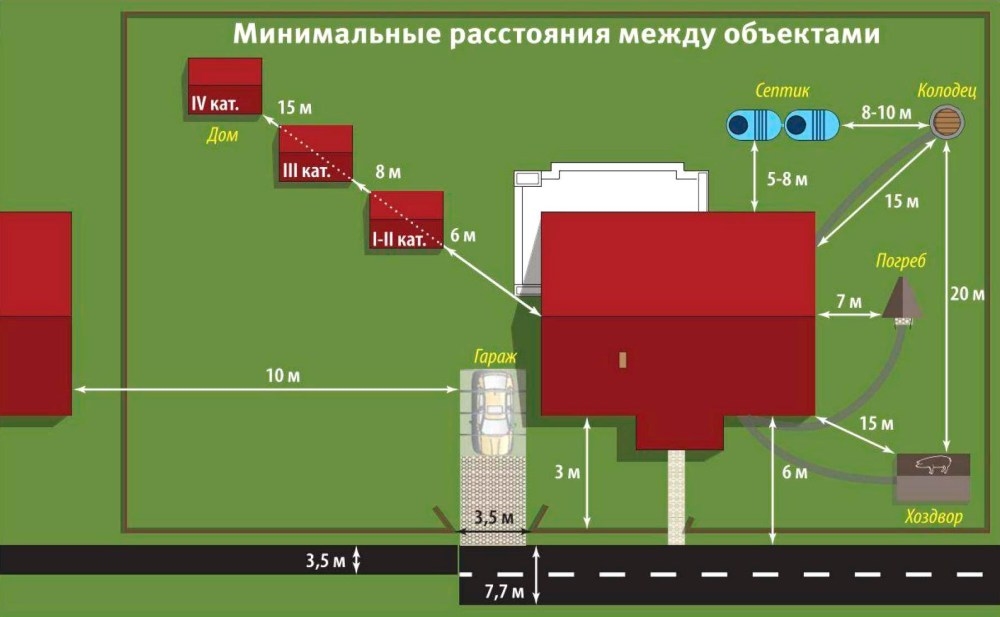

Нужно провести разметку на участке. Учтите, что законодательном строить дом на расстоянии ближе, чем 1 м к меже, запрещено. Лучше всего обратиться в местную администрацию и уточнить этот норматив. В некоторых областях из-за специфики почв данная норма может отличаться.

Необходимые действия при устройстве траншеи вручную

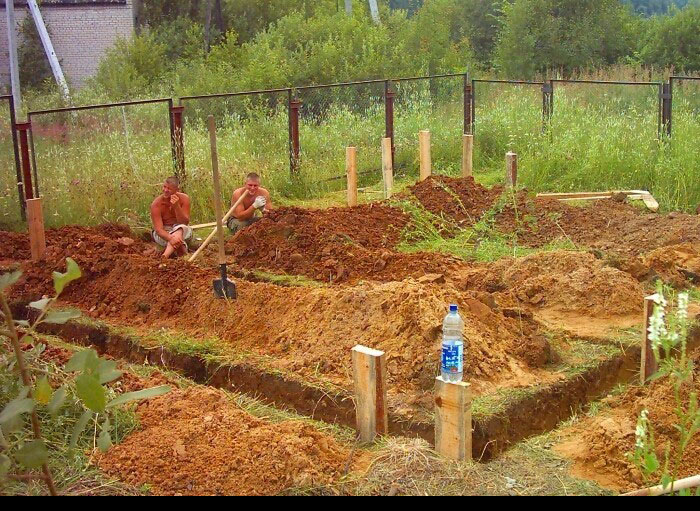

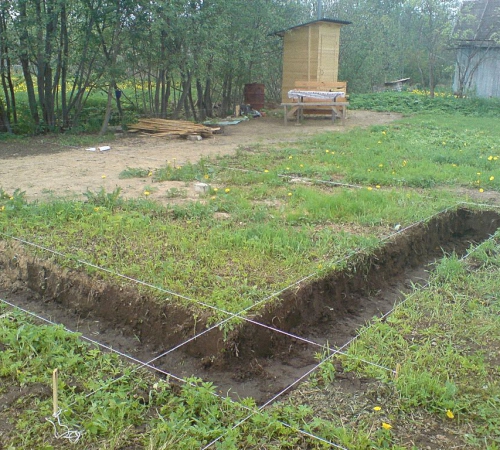

В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

• расчистить участок под строительство от любых предметов, а также корней деревьев;
• снять дерн по внутреннему периметру фундамента;
• переместить верхний плодородный слой почвы в сад;
• определить место для отвала грунта из траншеи.

Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

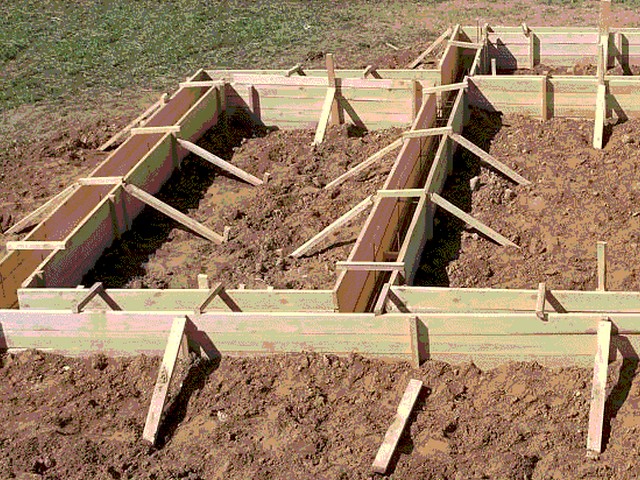

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Планируем свои возможности

Перед началом любого строительства необходимо тщательно распланировать весь ход работ. Для этого следует знать, как правильно и в какой последовательности ведутся работы. Наиболее частой ошибкой является замачивание котлована или устройство ленточного фундамента без дома.

Иногда, загодя роется котлован под фундамент, а само устройство фундамента переносится на следующий год. Обычно так поступают для экономии времени, чтобы начать заливку фундамента ранней весной в выкопанную траншею, не дожидаясь, пока грунт полностью оттает. Такие действия могут привести к снижению прочности и несущих характеристик фундамента. Полный цикл работ по устройству ленточного фундамента, от вкапывания траншеи до обратной засыпки, следует выполнять в один сезон в кратчайшие сроки. О том, как готовить котлован под фундамент, смотрите в этом видео:

Иногда встречаются ситуации, в которых после устройства бетонного основания, строительство замораживается на несколько лет. При правильной консервации объекта потери будут минимальными.

Но чаще из-за неправильного сохранения происходит подъем фундамента, как результат морозного пучения почвы.

При проектировании учитывается масса всего дома, поэтому легкость бетонного основания не рассчитана на силу пучения. В такой ситуации вполне вероятны физические разрушения в основании.

Планируя строительство дома, рассчитывайте свои силы и возможности.

Приступая к реализации вопроса, как выкопать фундамент вручную, необходимо быть уверенным, что работы по возведению, как минимум первого этажа здания, будут закончены в этом сезоне.

В какое время года лучше копать

Идеальное время для земляных работ – лето в сочетании с сухой погодой. Дождь приведет к намоканию земли, усложнению копки, размыванию стенок и застаиванию воды на дне траншеи или котлована. Можно выполнять работы и в сухую погоду осенью. Зимой производить планировку участка и выборку земли можно только с помощью техники.

Фактически строительство обычно начинают весной, после оттаивания и подсыхания верхнего слоя почвы. В любом случае бессмысленно копать траншею поздней осенью и оставлять ее в зиму – к весне копку придется проводить заново.

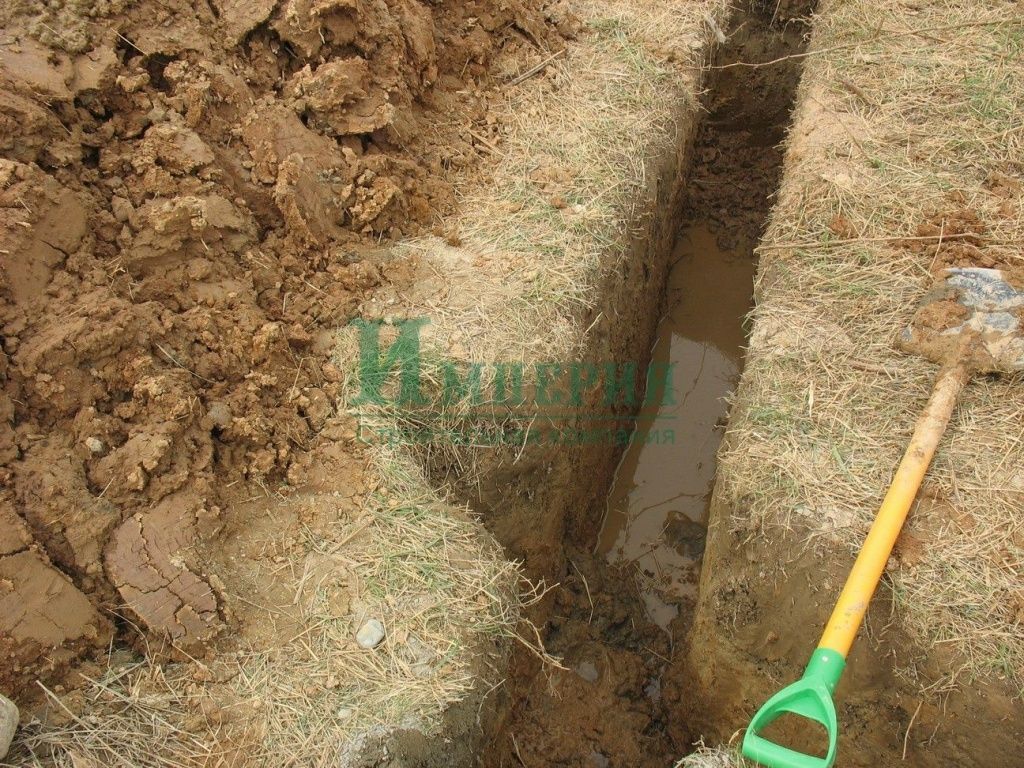

Почему нельзя копать в дождь

При намокании земли изменяется ее несущая способность, стенки траншеи могут размываться и осыпаться. Для засыпки фундаментной подушки, заливки ленты или плиты придется снимать слой намокшей почвы, трамбовать дно и дополнительно увеличить слой песка и щебня. Это увеличивает объем работ и соответственно трудозатраты и расход материалов. Поэтому выборку грунта, выравнивание и уплотнение стенок и дна выполняют только в сухую погоду и по возможности быстро. Лучше всего все операции выполнить в течение одного дня.

Сложности и особенности зимнего проведения работ

Кладку или заливку фундамента необходимо проводить в незамерзшей земле. От раскрывания земли до промерзания проходит сутки-двое. Именно в этот промежуток времени необходимо произвести:

• копку ямы;
• уплотнение стенок;
• устройство подсыпки из песка и щебня;
• заливку бетона, кладку фундаментной ленты из блоков.

Вторая особенность зимнего выполнения работ: необходимо очень быстро (за 1-2 дня) вывезти лишний грунт, пока он не смерзся в монолитную массу. Если земля замерзнет, то перед погрузкой и транспортировкой ее придется вновь разбивать с помощью техники.

Разновидности фундаментов

Для правильного выбора основы, требуемой для возведения постройки, следует разобраться, какие виды существуют и в чем их отличия. По степени погружения в грунт различают три типа оснований:

• незаглубленное, характеризующееся расположением подошвы на одном уровне или выше поверхности грунта;
• мелкозаглубленное, с расположением подошвы выше линии промерзания;
• заглубленное, у которых нижний уровень совпадает или находится ниже точки промерзания.

Под тяжелые бетонные строения выполняется заглубленный фундамент, который фиксируется на 20-30 см ниже отметки промерзания слоя земли

При строительстве зданий используют различные типы оснований:

• монолитное. Представляет собой цельную бетонную плиту, армированную стальными прутками. Зарекомендовало себя в качестве надежной основы на плывунах или песчаных почвах;
• свайное. Используется для возведения зданий на слабых грунтах, склонных к морозному пучению. Возведение основы здания на сваях производится с помощью специальной техники;

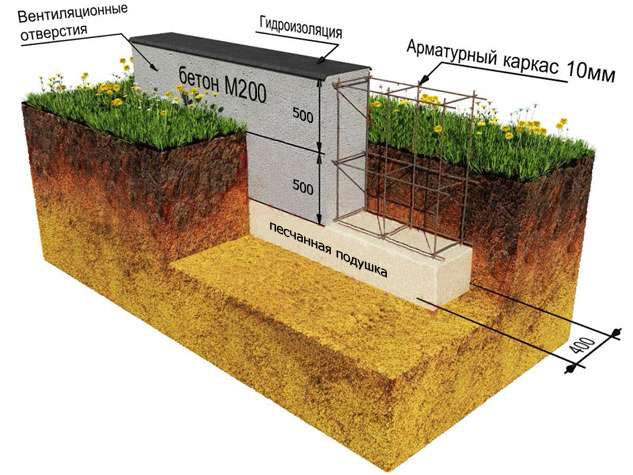

• ленточное. Наиболее распространенный и надежный вариант, обеспечивающий устойчивость зданий на различных видах почв. Заглубленная в почву бетонная лента, усиленная пространственным арматурным каркасом, гарантирует устойчивость различных видов строений на любых типах почв.

В большинстве случаев, при возведении частных зданий, отдают предпочтение ленточному основанию, гарантирующему устойчивость возводимых объектов при разумных затратах на обустройство. Для возведения ленточного основания используются различные материалы:

• камень, укладываемый в траншею и заливаемый раствором;
• готовые фундаментные плиты или блоки, применение которых ускоряет возведение основы;
• кирпич, нуждающийся в гидроизоляции и применяющийся ограниченно;
• армированный бетон, обеспечивающий максимальную прочность.

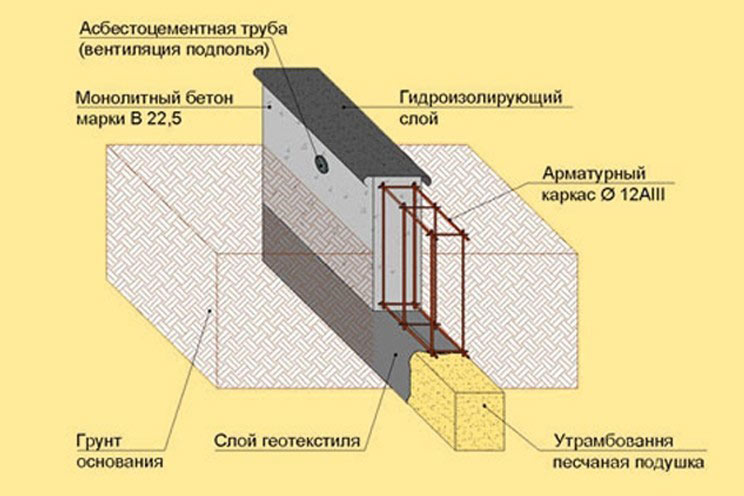

Остановимся на железобетонной ленточной основе более детально.

Данный тип основания — один из самых простых и распространенных

Как выкопать фундамент под дом?

В этой статье мыпостараемся описать, как выкопать траншею под монолитно-ленточный фундамент. Фундамент нужен для того чтобы ваш дом просто не разъехался в разные стороны и не развалился.

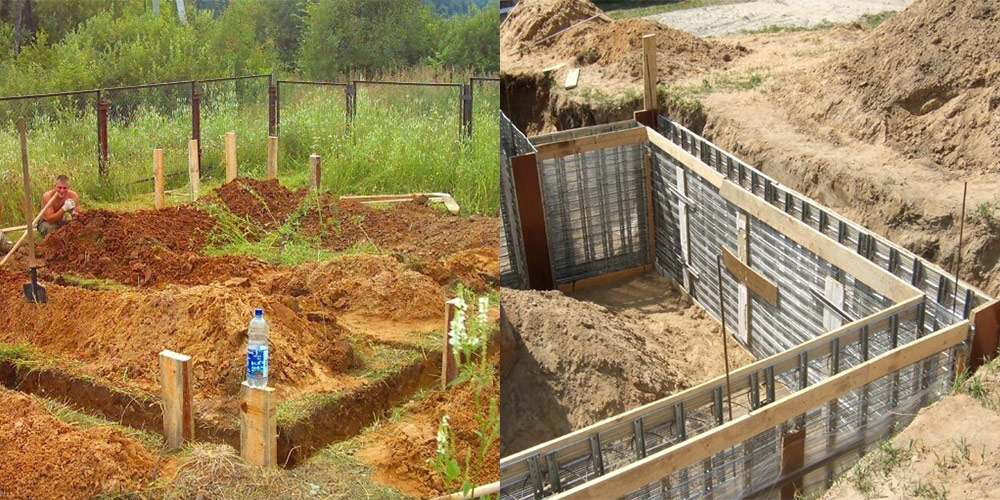

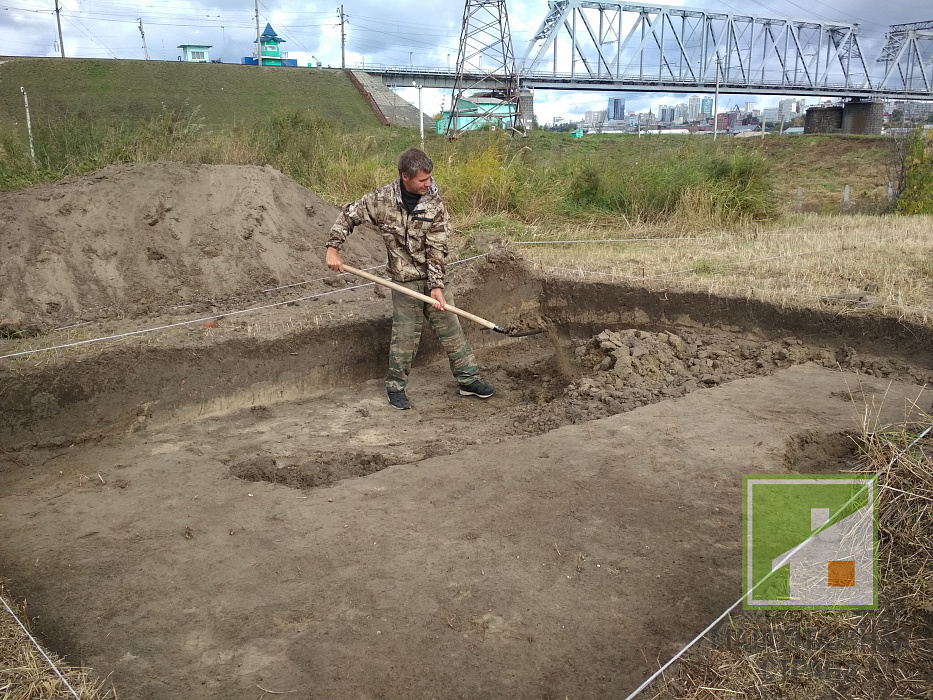

Копаем траншею

Самое первое, что нужно сделать это: расчищаем участок. Вам нужно обязательно удалить с участка все деревья и кусты, и не забудьте удалить все корни. Если у вас на участке огромные деревья, то их нужно удалить под корень. Чтобы он не разрушал фундамент, или перенести того чтобы выкопать траншею лучше воспользоваться экскаватором и не тратить силы, но потратить деньги или же копать самому. Конечно, копать лопатой это дешевле, и работа будет ювелирной. Ну, периметр под траншею большой то лучше все же экскаватором.

Инструмент:

• Перчатки
• Защитные очки
• Рулетка
• Столярный карандаш
• Циркулярка
• Пила
• Молоток
• Уровень
• Лопата
• Точка 2 шт.
• Ведро

Размечаем траншею:

И так для того чтобы вы вырыли фундамент без всяких проблем. Делаем колышки. Вот такие колья нужно будет вбивать во все углы вашей траншеи.

Далее вам нужно сделать как на рисунке

Как правильно копать:

Теперь, когда вы все разметили пора приступать к самому важному – копать траншею. Копать траншею вручную это дело не из легких. Грунт может быть жестким и не поддаваться на земле линии, границы вашей траншеи, и сразу определите, куда будет сживаться грунт, конечно лучше его сразу вывозить в определённое место.

Если вы будите копать траншею рядом с постройкой. То хорошо убедитесь, что вы не повредите фундамент иной постройки. Работайте очень внимательно и с выдержкой, любая ошибка вам может принести больше проблем. Как ни странно, есть множество людей, которые думают, что фундамент не так важен, фундамент ну и что. Фундамент это самое главное в постройке.

Помощь: Если вы решили расширить свой дом, то вам обязательно нужно укрепить, ваш старый фундамент. Если же вы этого не сделали, то он может быть поврежден.И так вы выкопали траншею

Теперь как правильно должны быть оформлены стены и дно:

После того как вы закончили копать траншею, нужно сделать откосы. Если грунт сыпучий, то откос должен составить 1:0,5. Если земля сухая, и вы сразу же после окончания будите, занимается возведением фундамента то откосы можно делать 1:0,25. После того как вы выкопали траншею, теперь нужно вручную подводить дно под ту отметку под которую был рассчитан котлован. Если вы копали траншею, и там возникла яма, то её нужно засыпать щебенкой с песком. Запрещается засыпать канавы землей, так как это ни правильно, земля просто утрамбуется и яма снова образуется.

Для того чтоб откосы не обсыпались:

Если вы выкопали траншею по всему периметру, то вам сразу нужно делать опалубку. Армировать траншею по всему периметру. Заливать фундамент. Если вы этого не сделаете, то когда пойдет дождь днище размокнет, и все ставить фундамент нельзя!Но если вы выкопали траншею под фундамент и не будите сразу заливать фундамент. То мой совет как специалиста.

Не надо выкапывать всю сразу траншею, а оставьте где-то 15-20 см. И когда пойдёт дождь нужный вам уровень земли не заливке фундамента, не докопанный фундамент доводится до отметки и только потом ставится армирование и заливается бетоном. Если вы перекопали траншею.

То не вздумайте засыпать обратно земли, потом кода вы зальёте фундамент и поставите стены, земля просядет, и фундамент просто лопнет.

Если случился перекоп, то засыпайте песком и то максимум 100мм., засыпьте гравием или щебнем, заложите кирпичом, а лучше всего забетонируйте.

Какая должна быть глубина заложения фундамента?

Большинство начинающих строителей и не только думают если фундамент глубоко закопать, то значит лучше, почти угадали, но только почти!Почти так оно и есть если дно фундамента будет ниже уровня промерзания земли, то при морозах силы пучения не будут надавливать на фундамент снизу вверх и только. Но, а как же про боковые стенки фундамента.

Да именно боковое пучение навредит вашему фундаменту, при морозах фундамент может просто сдвинуть в бок относительно стены. Особенно нужно остерегутся, когда строятся деревянные дома, и если фундамент из камня или кирпича выложен.

И чтобы избежать вот такой ситуации, нужно защитить свой фундамент.1.  Класть фундамент нужно ниже уровня промерзания

2.  Минимизируем силы бокового пучения. И для этого утепляем отмостку пум паном, или керамзитом.

Но если не будите утеплять. Вам нужно взять железные листы установить с обеих сторон фундамента и стянуть их сверху и снизу. Вот только каркас закладывайте на всю высоту вашего , конечно, можно и не делать каркас из листов железа. Тогда стройте фундамент с расширением снизу широко и постепенно сужаться к вы строите фундамент на склонах, нужно обратить внимание на то, что фундамент может попросту поехать. В таком случае лучше ставьте монолитно ленточный фундамент, так как он можно сказать связан.

Если фундамент будет столбчатым, то вам обязательно нужно связать его вверху чтобы он не разъехался пополам или в разные стороны.

Для того чтобы определить уровень заложения грунта:

Вам нужно знать несколько показателей1.  Вы должны знать, какая высота земельных вод на вашем участке.2.  Состав грунта.3.  Уровень промерзания земли

Вдруг в зимний период вода будет, ниже уровня промерзания на два с половиной метра. То для твердых, и мелких грунтов, фундамент рассчитывается без уровня промерзания.

Как выкопать фундамент

Любой дом начинается с фундамента. Можно нанять специалистов, которые выкопают траншею или котлован, согласно проекту, а можно оценить свои силы и справиться с земляными работами самостоятельно.

В статье мы опишем, как копать траншею под фундамент правильно, на что стоит обратить внимание, на какую глубину необходимо вырыть ямы в зависимости от вида грунта.

Правильность расчетов

Перед началом земляных работ необходимо правильно оценить грунт. От вида почвы зависит, на какую глубину следует углубить траншею, какой формы лучше копать фундамент под дом и как стоит его закреплять. Кроме того, следует твердо знать уровень грунтовых вод и глубину промерзания почвы в районе.

Рытье траншей предполагается под осуществление работ по устройству глубокозаглубленного и мелкозаглубленного ленточного фундамента:

При устройстве мелкозаглубленного основания обычно под лентой гидроизоляции отсыпают песчаную подушку глубиной около 25 см. На сыпучих грунтах стенки необходимо сразу укреплять во избежание осыпания.

Ширина траншеи под фундамент

Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.

На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).

Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.

При копке фундамента ручным способом нижний слой почвы надо снимать максимально горизонтально, не нарушая естественную плотность грунта.

Осыпавшуюся землю не стоит утаптывать, а необходимо удалить. Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы.

Необходимые действия при устройстве траншеи вручную

Перед рытьем траншей снимите с участка дерн

В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

• расчистить участок под строительство от любых предметов, а также корней деревьев;
• снять дерн по внутреннему периметру фундамента;
• переместить верхний плодородный слой почвы в сад;
• определить место для отвала грунта из траншеи.

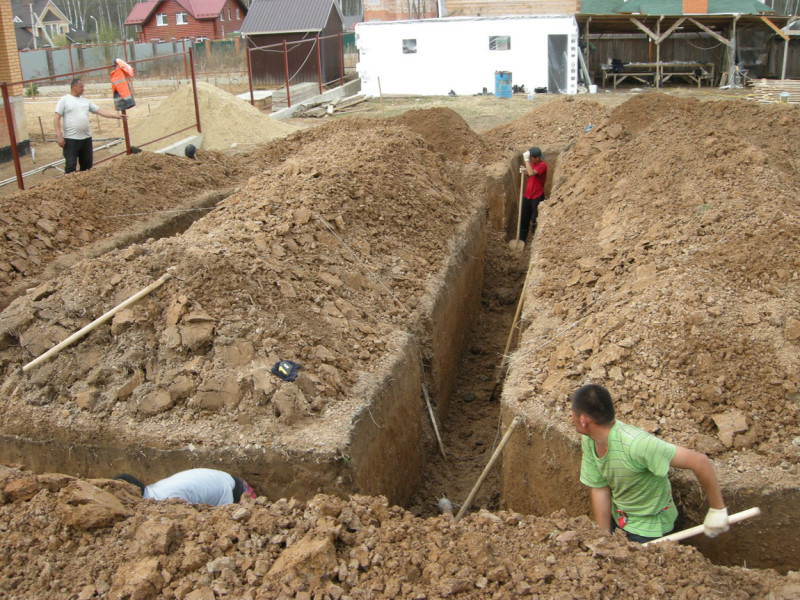

Выкапывая траншею, отбрасывайте грунт на 1,5 м от ямы

Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Планируем свои возможности

Не оставляйте котлован до следующего года — это может снизить его прочность

Перед началом любого строительства необходимо тщательно распланировать весь ход работ. Для этого следует знать, как правильно и в какой последовательности ведутся работы. Наиболее частой ошибкой является замачивание котлована или устройство ленточного фундамента без дома.

Иногда, загодя роется котлован под фундамент, а само устройство фундамента переносится на следующий год. Обычно так поступают для экономии времени, чтобы начать заливку фундамента ранней весной в выкопанную траншею, не дожидаясь, пока грунт полностью оттает. Такие действия могут привести к снижению прочности и несущих характеристик фундамента. Полный цикл работ по устройству ленточного фундамента, от вкапывания траншеи до обратной засыпки, следует выполнять в один сезон в кратчайшие сроки. О том, как готовить котлован под фундамент, смотрите в этом видео:

Иногда встречаются ситуации, в которых после устройства бетонного основания, строительство замораживается на несколько лет. При правильной консервации объекта потери будут минимальными.

Но чаще из-за неправильного сохранения происходит подъем фундамента, как результат морозного пучения почвы.

При проектировании учитывается масса всего дома, поэтому легкость бетонного основания не рассчитана на силу пучения. В такой ситуации вполне вероятны физические разрушения в основании.

Планируя строительство дома, рассчитывайте свои силы и возможности.

Приступая к реализации вопроса, как выкопать фундамент вручную, необходимо быть уверенным, что работы по возведению, как минимум первого этажа здания, будут закончены в этом сезоне.

На какую глубину копать фундамент под дом

Для постройки надежного и долговечного дома в первую очередь необходимо создать соответствующее основание. Чтобы установить фундамент, вне зависимости от типа, необходимо выкопать под него траншею нужных размеров. При этом следует внимательно отнестись к расчетам, которые должны полностью соответствовать планам постройки с учетом материалов и местности.

 Типы грунта

Кроме прочего на какую глубину копать фундамент под дом также влияет тип грунта на строительном участке. Всего выделяется три разновидности почвы:

• непучинистая (песок);
• слабопучинистая (смешанные породы);
• пучинстая (суглинок, глина).

Определяется тип грунта путем предоставления профессионалам образца почвы, взятой на строительном участке. После того, как будет получен результат, можно выполнить предварительные расчеты, которые, в конечном счете, окажут помощь в копании траншеи для фундамента.

Глубина копания фундамента, исходя от типа грунта, может быть следующей:

• для пучинистых – м.;
• для слабопучинистых – м.;
• для непучинистых – м.

Важно отметить, что наиболее устойчивым считается непучинистый грунт, из-за своей способности выдерживать высокие нагрузки. То есть, при такой почве потребуется выкопать небольшую по глубине траншею.

Влияние веса постройки

Во многом вес будущего дома предопределяет глубину, на которую необходимо копать фундамент. Таким образом, во время проведения расчетов следует учитывать общий вес дома, который, в свою очередь, зависит от основного строительного материала.

Для одноэтажной постройки нет необходимости делать сложный фундамент. Достаточно вырыть небольшую по глубине траншею в соответствии с предписаниями по типу грунта.

В случае с двухэтажными домами потребуется сделать несколько большую глубину, чем предписано типом грунта. Если стандартно необходимо вырыть траншею с глубиной 1.3 м., то для большой постройки это значение следует увеличить, примерно, до 1.8 метра.

Важно заметить, что вес постройки сильно зависит от выбранного материала для строительства. Следовательно, при расчетах следует учитывать, что для кирпичной постройки потребуется несколько большая глубина, чем для деревянного дома. Обычно все эти расчеты учитываются в проектах, составленных специалистами.

 Виды фундамента и глубина

Дом из дерева, кирпичный или каркасный может иметь в качестве основания один из следующих типов фундамента:

• столбчатый;
• ленточный;
• плитный;
• свайный.

В зависимости от типа фундамента определяется как глубина траншеи, так и возможность его установки.

 Столбчатый тип фундамента

При постройке столбчатого фундамента используются: кирпичи, бетонные блоки, асбестовые трубы и чистый бетон, заливающийся в опалубку. Обычно такое сооружение размещается на пучинистых грунтах с высоким уровнем промерзания. Столбчатый фундамент не предрасполагает к строительству подвала для дома.

Главной особенностью столбчатого фундамента являются столбики, которые необходимо установить в нескольких ключевых местах. Закапываются основания, при этом, на глубину метра.

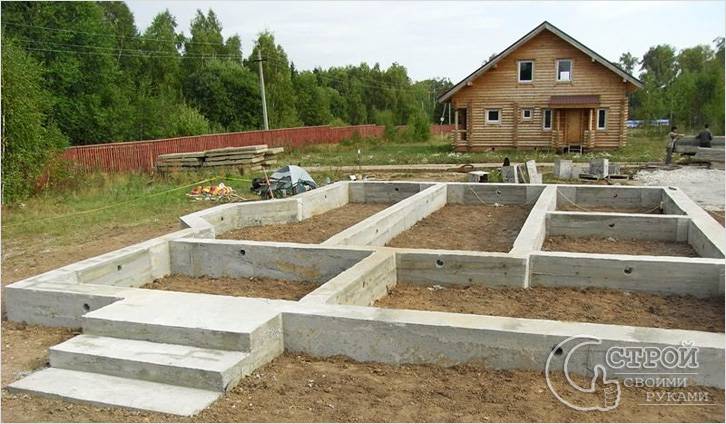

 Фундамент ленточный

Ленточный фундамент – это самый распространенный вид основания для деревянных и кирпичных домов. Устанавливается основание по всему периметру дома и обладает шириной на 50 мм. превосходящей ширину стен. Основание никак не ограничено типом грунта.

При установке ленточного фундамента требуется вырыть траншею на 200 мм. глубже уровня промерзания почвы.

 Плитный фундамент

Фундамент плитный нужно использовать в тех местах, где присутствует сложный тип грунта. Компенсируется неустойчивость путем установки монолитной плиты, соответствующей размерам дома.

Глубина траншеи для плитного фундамента полностью зависит от типа грунта на участке. Таким образом, следует акцентировать внимание именно на разновидность почвы.

 Фундамент свайный

Свайный фундамент для дома из дерева устанавливается на неровном земельном участке или при неустойчивых типах грунта. При таком виде основания, независимо от глубины установки основных колонн, невозможно выстроить подвальное помещение.

Глубина, на которую требуется закапывать основания фундамента, определяется исключительно типом грунта.

 Правила копки фундамента

В случае самостоятельного копания траншеи для фундамента рекомендуется четко следовать всем правилам проведения работ. Среди основных принципов нужно уделить внимание следующим нюансам:

• фундамент любого типа должен быть оборудован гидроизоляцией, в целях защиты от жидкостей на большой глубине;
• все работы по обустройству фундамента, включая копание и засыпку траншеи, должны проводиться без остановки;
• работы по копке необходимо проводить в полном соответствии с предварительно составленным проектом (это касается как методов копания, так и размеров).

Также важно воздержаться от каких-либо изменений проекта в целях упрощения проведения копания фундамента. Лучше выбрать сложный и относительно дорогостоящий проект, гарантирующий долговечность и надежность, чем облегченную версию, неспособную прослужить и 10 лет.

 Важно учитывать

Траншею для фундамента необходимо копать в полном соответствии с типом будущего дома. Таким образом, на размеры траншеи повлияет:

• вес основной постройки;
• выбранный строительный материал (дерево, кирпич);
• размеры дома (одноэтажный, двухэтажный и т. д.).

Стоит отметить, что для дома из пеноблоков или любых других блоков можно использовать любой ранее названный тип фундамента. К особенностям таких оснований можно отнести только материал их изготовления.

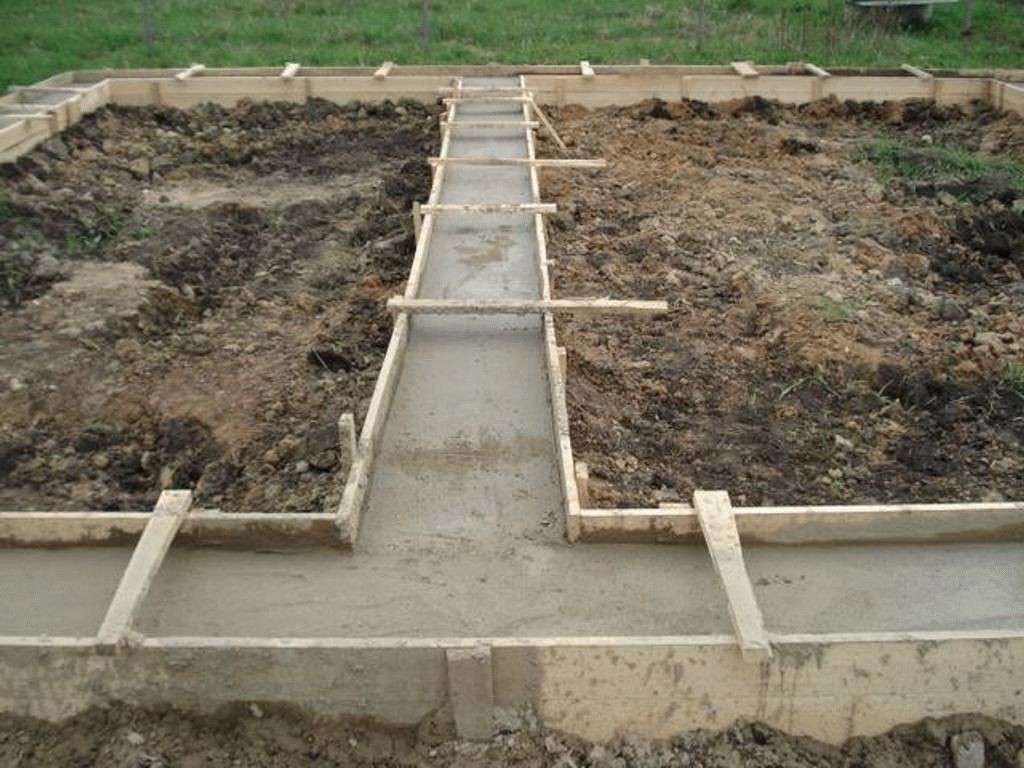

Заливка бетона

Бетонный раствор должен быть изготовлен непосредственно перед его заливкой. Если было решено приобрести готовый раствор, то в этом случае он будет доставлен в бетономешалке уже в готовом к использованию виде. Для самостоятельного изготовления раствора стоит задуматься о заблаговременной покупке или аренде передвижной компактной бетономешалки, чтобы иметь возможность приготовить бетон непосредственно на участке строительства. Стандартными пропорциями бетонного раствора считаются такие, когда на одну часть цемента берут приблизительно три части очищенного от мусора песка и пять частей щебня среднего размера.

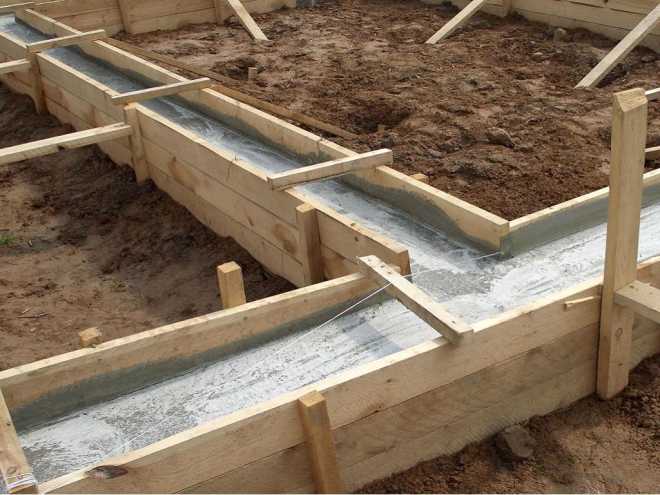

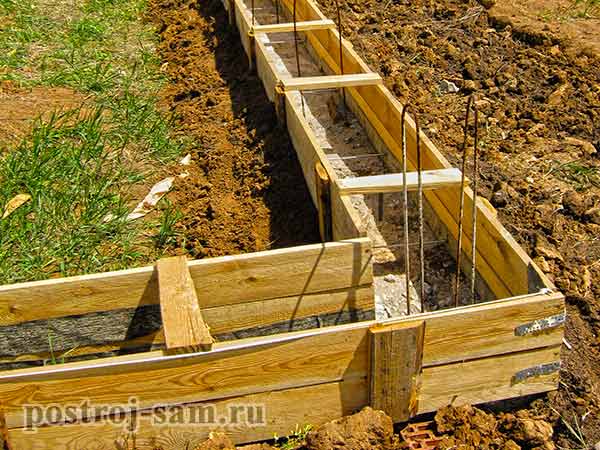

На рисунке изображен процесс заливки бетона в опалубку

Заливка должна происходить равномерно по всему периметру ленточного фундамента или окружности вокруг сваи в скважине. При этом следует следить, чтобы в скважине или траншее не образовывалось пустот. Кроме того, по завершении заливки бетонный раствор должен быть дополнительно утрамбован с помощью виброплиты или другого приспособления аналогичного назначения.

После заливки фундамента бетону потребуется определенное время для набора прочности, поэтому сразу же приступать к возведению стен дома совершенно недопустимо. Период ожидания во многом зависит от температуры окружающей среды, но в летний период бетон набирает марочную прочность приблизительно за четыре недели.

Ленточный

При обустройстве ленточного фундамента на заранее размеченной территории оборудуются траншеи, глубиной ниже уровня промерзания. Ширина их должна составлять не больше 50-60 см.

Перед заливкой фундамента, обустраивается песчаная подушка – толщиной не менее 15-20 см; она должна быть пролита водой и хорошо утрамбована. На дно фундамента заливается первая порция бетонного раствора – толщиной не более 10-20 см. На первичный раствор укладывается армированная сетка, и сверху заливается бетонный раствор до поверхности грунта.

Если ленточный фундамент должен выступать над землей, необходимо заранее соорудить опалубку из деревянных досок. Бетонный раствор нужно залить в опалубку. Деревянные доски опалубки можно снимать только после высыхания бетонного раствора.

Водонепроницаемая пленка

При заливке бетона в опалубку необходимо на внутреннюю сторону деревянных щитов прикрепить водонепроницаемую пленку – она предотвратит впитывание воды из раствора деревянными досками.

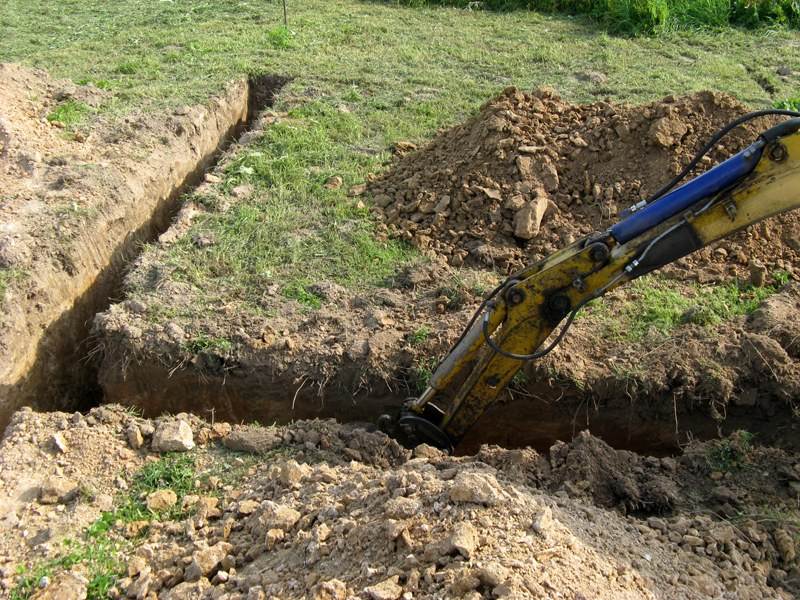

Как правильно копать траншею под фундамент?

Перед тем как приступить, нужно выполнить разметку. Чтоб правильно заложить фундамент, потребуются не только специальные знания, но и дополнительные данные, такие как характеристики грунтов, нормативные нагрузки от сооружения, информация по климатическим и сезонным условиям на местности. В итоге возникает сложная задача – необходимо учесть целый комплекс факторов и грамотно разработать проект. Справиться с подобной задачей под силу только опытному инженеру.

Земляные работы должны вестись непрерывно, в течение одного сезона. Чтобы качество фундамента не подвело, необходимо позаботиться о надежной гидроизоляции. Ни в коем случае не стоит идти по пути упрощения проекта, технология строительства должна строго и неукоснительно соблюдаться. Можно и самостоятельно возвести ленточный фундамент, но учтите, что вы потеряете много времени, кроме того, возникает риск допустить серьезные ошибки, которые рано или поздно приведут к нежелательным последствиям.

Разумнее всего доверить строительство профессионалам, предварительно удостоверившись в их квалификации и ответственном подходе к делу.

Разработка и рытье котлованов

Разработка траншей

Вывоз грунта

Вам также может быть интересно «Особенности разработки котлована под фундамент».

Копка траншеи и котлована под закладку фундамента: советы специалистов

Фундамент – основа любого здания. Его надежность и долговечность зависят от того, насколько грамотно подошли строители к земляным работам. Чтобы правильно вырыть траншею или котлован под фундамент, нужны специальные знания и умения. Только в этом случае будут учтены факторы, влияющие на ровность котлована и будущих стен.

Перед тем, как приступить к рытью котлована или копке траншеи под фундамент, необходимо учесть ряд важных параметров:

• расчетная нагрузка стен и перекрытий;
• характеристика грунта на стройплощадке и уровень его промерзания;
• среднегодовое количество осадков в данной местности;
• наличие грунтовых вод на участке и особенности их залегания.

Без получения достоверной информации по этим вопросам невозможно заложить добротный фундамент под строящийся дом и определить стоимость работ.

Траншея под фундамент: цена вопроса

Средняя стоимость ручной копки траншеи в Москве и Московской области составляет от 1000 рублей за м3. При большом объеме заказа можно снизить стоимость на 10-15%. При неблагоприятной погоде и сложном грунте она возрастает до 2000 рублей за м3 и выше.

Если вы определили длину периметра траншеи и хотите привязать стоимость работы к ней, умножьте данную величину на предполагаемую глубину и ширину траншеи.

Совет: Выкопать траншею или котлован под фундамент экскаватором или трактором будет быстрее и дешевле, чем вручную. При расчете стоимости глубина траншеи не берется во внимание, и средняя стоимость куба составляет не более 400 рублей независимо от внешних факторов. Привлекайте ручной труд лишь тогда, когда работа спецтехники затруднена или невозможна.

На стоимость земляных работ по рытью фундаментных траншей влияют несколько факторов:

• Объем, включая длину, глубину и ширину траншеи.
• Срочность выполнения заказа.
• Время года: копать мерзлый или мокрый грунт стоит дороже, чем рыхлый и сухой.
• Необходимость обратной засыпки.
• Особенности грунта и ландшафта.

Однако при расчете стоимости работ в компании «Группа 12» эти факторы не учитываются. Вы платите только за аренду спецтехники и пользуетесь ею столько времени, сколько нужно для рытья траншеи по заданным параметрам.

Правильный расчет ширины и глубины траншеи под фундамент

Данные параметры зависят, в первую очередь, от характеристики грунта и уровня его промерзания и залегания грунтовых вод.

Ширина траншеи зависит от расчетной ширины подошвы фундамента, к которой необходимо добавить от 200 до 800 мм для монтажа опалубки (под монолитный фундамент) или свободного перемещения рабочих.

Для определения ширины подошвы необходимо определить прочностные и деформативные характеристики грунта на участке.

Помните: Давление на грунт должно быть меньше, чем его расчетное сопротивление, а величина его уплотнения после нагружения фундамента не должна быть больше 100–120 мм.

На глубину траншеи влияет, прежде всего, качество грунта:

• Скальная порода и крупнозернистый песок – независимо от глубины промерзания.
• Легкий песок и супесь – не меньше глубины промерзания (при условии, что грунтовые воды залегают достаточно глубоко).
• Глина и суглинок – не меньше расчетной глубины промерзания.

Важно знать: Расчетная глубина промерзания грунта в Москве и Московской области составляет 4 метра.

Схема разметки траншеи под фундамент

Перед началом работ необходимо сделать разметку траншеи – максимально точно перенести проектные очертания фундамента на строительный участок с запасом в 100 мм.

Для планировки траншеи под фундамент понадобятся:

• деревянные или металлические колья;
• гвозди и молоток;
• ножовка;
• рулетка;
• строительный угольник;
• толстая леска или капроновый шнур;
• строительный уровень и гидроуровень.

Важно знать: Недопустимо копать фундаментную траншею ближе, чем за 3 м до границы со смежным земельным участком и менее, чем за 5 м от передней границы стройплощадки.

Разметка траншеи выполняется по внешнему периметру строящегося дома. По углам вбиваются колья, на которые натягивается леска или шнур. Таким же образом очерчиваются внутренние стенки.

Следите за тем, чтобы правильно и точно выдержать все прямые углы, длину и ширину стен будущего фундамента.

Совет: Делайте разметку траншеи не по точным размерам стен фундамента, а не 100 мм шире. Это облегчит выполнение земельных работ.

Поперечные фундаментные траншеи, как правило, размечаются и роются после окончания работ по периметру.

Распространенные виды стенок фундамента

Выбор стенок фундамента зависит от несущей способности, глубины промерзания и степени подвижности грунта. Помимо этого учитываются тип и общий вес здания, прогнозные статические и динамические нагрузки, наличия в проекте подвала или цокольного этажа.

При возведении небольших зданий и частных домов обычно применяют 4 разновидности железобетонных фундаментов:

• Свайный. Не требует большого заглубления железобетонных стенок.
• Столбчатый. Применяется для строительства деревянных и быстровозводимых домов без железобетонной фундаментной плиты. Не требует копки траншеи и котлована.
• Ленточный. Лучшее решение в случаях, когда грунт плохо держит форму. Траншею для ленточного фундамента делают трапециевидной формы, что повышает устойчивость монолитной конструкции.
• Плитный. Идеальный вариант для строительства домов высотой до трех этажей. Представляет собой цельную монолитную конструкцию, которая практически не подвержена просадке и не боится смещения грунта.

Совет: Какую бы стенку вы не выбрали для своего фундамента, сделайте под основанием подушку из песчано-гравийной смеси (ПГС). Крупный щебень обеспечит дренирование грунта, а песок – равномерную усадку конструкции.

Если у вас остались вопросы о рытье траншеи или котлована под фундамент, звоните по телефону +7 495 775 33 33, чтобы получить на них квалифицированные ответы или заказать услугу «под ключ».

На какую глубину копать фундамент под дом

Для постройки надежного и долговечного дома в первую очередь необходимо создать соответствующее основание. Чтобы установить фундамент, вне зависимости от типа, необходимо выкопать под него траншею нужных размеров. При этом следует внимательно отнестись к расчетам, которые должны полностью соответствовать планам постройки с учетом материалов и местности.

 Типы грунта

Кроме прочего на какую глубину копать фундамент под дом также влияет тип грунта на строительном участке. Всего выделяется три разновидности почвы:

• непучинистая (песок);
• слабопучинистая (смешанные породы);
• пучинстая (суглинок, глина).

Определяется тип грунта путем предоставления профессионалам образца почвы, взятой на строительном участке. После того, как будет получен результат, можно выполнить предварительные расчеты, которые, в конечном счете, окажут помощь в копании траншеи для фундамента.

Глубина копания фундамента, исходя от типа грунта, может быть следующей:

• для пучинистых – м.;
• для слабопучинистых – м.;
• для непучинистых – м.

Важно отметить, что наиболее устойчивым считается непучинистый грунт, из-за своей способности выдерживать высокие нагрузки. То есть, при такой почве потребуется выкопать небольшую по глубине траншею.

Влияние веса постройки

Во многом вес будущего дома предопределяет глубину, на которую необходимо копать фундамент. Таким образом, во время проведения расчетов следует учитывать общий вес дома, который, в свою очередь, зависит от основного строительного материала.

Для одноэтажной постройки нет необходимости делать сложный фундамент. Достаточно вырыть небольшую по глубине траншею в соответствии с предписаниями по типу грунта.

В случае с двухэтажными домами потребуется сделать несколько большую глубину, чем предписано типом грунта. Если стандартно необходимо вырыть траншею с глубиной 1.3 м., то для большой постройки это значение следует увеличить, примерно, до 1.8 метра.

Важно заметить, что вес постройки сильно зависит от выбранного материала для строительства. Следовательно, при расчетах следует учитывать, что для кирпичной постройки потребуется несколько большая глубина, чем для деревянного дома. Обычно все эти расчеты учитываются в проектах, составленных специалистами.

 Виды фундамента и глубина

Дом из дерева, кирпичный или каркасный может иметь в качестве основания один из следующих типов фундамента:

• столбчатый;
• ленточный;
• плитный;
• свайный.

В зависимости от типа фундамента определяется как глубина траншеи, так и возможность его установки.

 Столбчатый тип фундамента

При постройке столбчатого фундамента используются: кирпичи, бетонные блоки, асбестовые трубы и чистый бетон, заливающийся в опалубку. Обычно такое сооружение размещается на пучинистых грунтах с высоким уровнем промерзания. Столбчатый фундамент не предрасполагает к строительству подвала для дома.

Главной особенностью столбчатого фундамента являются столбики, которые необходимо установить в нескольких ключевых местах. Закапываются основания, при этом, на глубину метра.

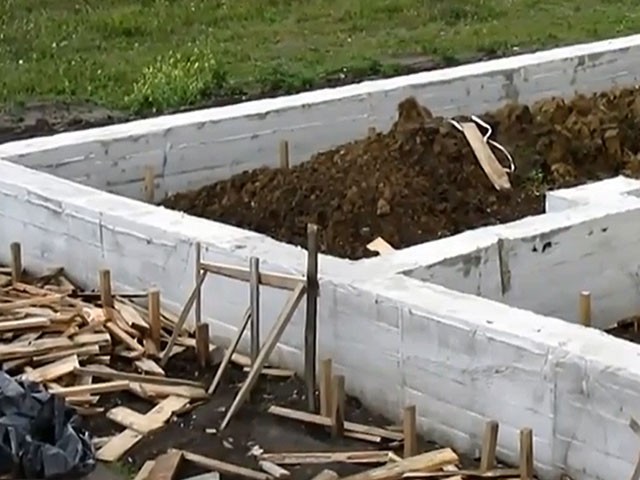

 Фундамент ленточный

Ленточный фундамент – это самый распространенный вид основания для деревянных и кирпичных домов. Устанавливается основание по всему периметру дома и обладает шириной на 50 мм. превосходящей ширину стен. Основание никак не ограничено типом грунта.

При установке ленточного фундамента требуется вырыть траншею на 200 мм. глубже уровня промерзания почвы.

 Плитный фундамент

Фундамент плитный нужно использовать в тех местах, где присутствует сложный тип грунта. Компенсируется неустойчивость путем установки монолитной плиты, соответствующей размерам дома.

Глубина траншеи для плитного фундамента полностью зависит от типа грунта на участке. Таким образом, следует акцентировать внимание именно на разновидность почвы.

 Фундамент свайный

Свайный фундамент для дома из дерева устанавливается на неровном земельном участке или при неустойчивых типах грунта. При таком виде основания, независимо от глубины установки основных колонн, невозможно выстроить подвальное помещение.

Глубина, на которую требуется закапывать основания фундамента, определяется исключительно типом грунта.

 Правила копки фундамента

В случае самостоятельного копания траншеи для фундамента рекомендуется четко следовать всем правилам проведения работ. Среди основных принципов нужно уделить внимание следующим нюансам:

• фундамент любого типа должен быть оборудован гидроизоляцией, в целях защиты от жидкостей на большой глубине;
• все работы по обустройству фундамента, включая копание и засыпку траншеи, должны проводиться без остановки;
• работы по копке необходимо проводить в полном соответствии с предварительно составленным проектом (это касается как методов копания, так и размеров).

Также важно воздержаться от каких-либо изменений проекта в целях упрощения проведения копания фундамента. Лучше выбрать сложный и относительно дорогостоящий проект, гарантирующий долговечность и надежность, чем облегченную версию, неспособную прослужить и 10 лет.

 Важно учитывать

Траншею для фундамента необходимо копать в полном соответствии с типом будущего дома. Таким образом, на размеры траншеи повлияет:

• вес основной постройки;
• выбранный строительный материал (дерево, кирпич);
• размеры дома (одноэтажный, двухэтажный и т. д.).

Стоит отметить, что для дома из пеноблоков или любых других блоков можно использовать любой ранее названный тип фундамента. К особенностям таких оснований можно отнести только материал их изготовления.

Советы при устройстве столбчатого фундамента под каркасный дом

Один-два промежутка между столбами можно оформить не забиркой, а деревянными широкими дверями. Тогда вы сможете использовать пространство под домом для хранения досок, труб, дров и т. п.

Важное замечание. Тщательно выбирайте цемент, если готовите бетон сами, и надежного поставщика, если заказываете миксер. Не поленитесь расспросить знакомых, полазайте по сайтам. От качества бетона зависит прочность и долговечность вашего здания. Следите за датой производства, т. к. цемент за полгода теряет до 25% прочности.

При расчете веса здания надо учитывать не только саму постройку, но и мебель, оборудование, людей, а также снеговую и ветровую нагрузку.

Вокруг здания надо сделать отмостку или хотя бы простейшую гидроизоляцию.

Проект производства работ по разработке грунта

Зная, что копать, определим, как копать землю под фундамент нашей постройки. Для этого путем расчетов и консультаций нужно получить следующие данные:

• Сколько грунта нужно вывезти а, сколько оставить для обратной засыпки. Для чего из геометрического объема котлована (с учетом откосов) вычитаем объем конструкций, которые в нем будут располагаться.

Совет

. Ошибки в расчете объема вывозимого грунта практически неизбежны, поэтому решите, что для Вас будет проще: довезти недостающий грунт или убрать тот, что сразу не вывезли, а в расчете добавьте или уберите 5-7%

• Место вывозки лишнего грунта и потребность в технике для работы на отвале. Узнать это можно в администрации. (Вопрос серьезный – за несанкционированную свалку можно получить приличный штраф).
• Объем механизированной разработки и объем ручной разработки (доработки) грунта.

Рекомендую: Как правильно заложить, сделать или залить фундамент своими руками

Если объем работ значителен, скажем, копка котлована дома с подвалом, стоит нанять экскаватор. Объем ручной доработки, по зачистке дна котлована принимают из расчета слоя в 10 см, снимаемого там, где будут укладываться фундаментные подушки.

• Категория грунта. Знать к какой категории относится грунт в месте строительства, Вам потребуется для определения способов разработки. Узнать это можно, из карты грунтов (есть в отделе архитектуры).
• Наличие факторов осложняющих работу (старые здания и сооружения, существующие коммуникации и т.д.).

Важно

! До начала земляных работ, свяжитесь с организациями, которые могут иметь коммуникации в районе работ. Уведомления об отсутствии коммуникаций недостаточно: нужна соответствующая запись на выкопировке из ген. плана застройки, заверенная печатью организации

ППР на котлован

На основании выше перечисленных данных, плинируем работы по устройству котлована, траншеи своими руками, определяем состав и характеристики механизмов (при необходимости).

Кроме того, нужно наметить мероприятия по безопасности, рассчитать материалы для крепления откосов, устройства переходных мостиков, лестниц и т.п.

Комбинированные котлованы, шурфы и скважины

Реализация отдельных проектов частных домов требует земляных работ комбинированного типа. Например, если верхний грунт зыбкий, то его необходимо снять, чтобы добраться до твердых пород. Возможно, для этого будет удобней выкопать котлован, а затем уже выбирать траншеи, шурфы либо бурить скважины для опорных свай.

Планируя буровые, также как и все прочие виды работ, ориентируются на их объемы. Глубокие скважины бурятся станками, установленными на автомобильные платформы. Большое количество мелких скважин удобно изготавливать при помощи мотобура. Если же требуется сделать с десяток цилиндрических выборок в грунте, то может подойти и обычный ручной садовый бур.

Земляные работ с уплотнением подстилающей породы под устройство фундаментов всех типов оптимально завершать бетонной подготовкой – по её выровненной поверхности удобней укладывать гидроизоляционное покрытие. Однако, это уже следующий строительный этап, как и монтаж опалубки, армирование и монолитные работы.

Для столбчатого основания

Фундамент столбчатого типа включает опоры в форме углубленных в землю столбов, которые соединены между собой ростверком (элемент для равномерного распределения нагрузки на столбы) по всему периметру сооружения. С учетом специфической конструкции рытье котлована столбчатого основания осуществляется в таком порядке:

1. Подготовительные работы — очистка, выравнивание участка, снятие плодородного слоя.
2. Разметка. По периметру всего сооружения размечается траншея и места возведения опорных столбов. Они устанавливаются обязательно по углам, а также в местах стыка внутренних и несущих стен, а также по периметру сооружения с шагом 1,6-2,2 м.
3. Рытье траншеи для ростверка глубиной 30-40 см по всей площади строения. Ширина — 80-100 см.
4. В размеченных местах роются квадратные ямы с размером стороны 50-70 см для возведения столбчатых опор. Глубина определяется по общим правилам для заглубленного фундамента.
5. Закрепление стенок ям при необходимости с помощью деревянных щитов.

Работы по устройству котлована под столбчатый фундамент чаще производятся вручную с помощью лопаты, а при тяжелом грунте — с использованием лома и кирки.

Основные ошибки

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

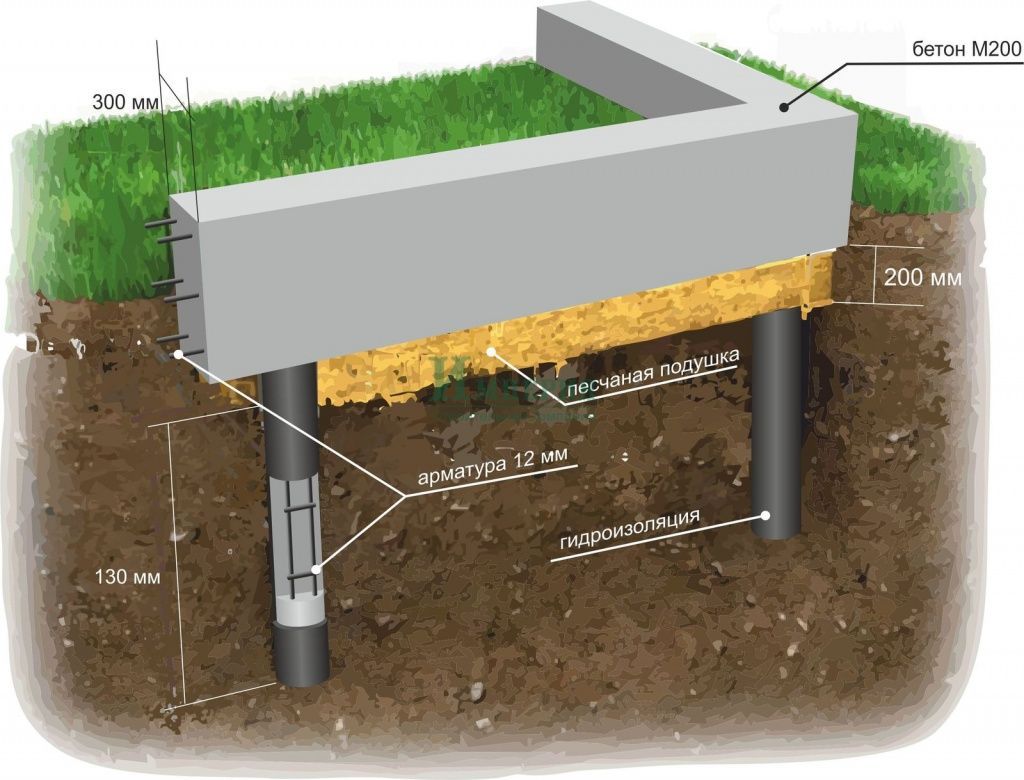

Особенности заливки столбчатого фундамента под дом

Отличительной особенностью столбчатого фундамента является то, что фундамент состоит не из монолитной ленты, а из столбов, которые связываются монолитной лентой.

В связи с этим после разметки бурятся столбы с помощью автобура либо ручного бура, столбы армируются арматурой диаметром 10-12мм, с выпуском арматуры на 15-20 см выше уровня столба.

После заливки столбов сооружается опалубка для ростверка, соединяющая все столбы, создается арматурный каркас и заливается в опалубку бетон.

Следует напомнить, что столбчатый фундамент сооружается для легких строений и в «хорошем» грунте.

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности. Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно.

Как правильно разметить котлован под копку цоколя

Выбрав точное место под котлован будущего дома и отступив положенные расстояния от забора соседа (3 м), «красной линии» (5 м), приступаем к разметке места копки. Для этого все работы разбиваются на ряд последовательных шагов.

1. Делается разбивка временными деревянными колышками внешних углов фундамента и выноски осей. Не забываем проверить геометрию фундамента и сверить его диагонали.

2. Делаем выноску внешних углов на 2 метра колышками из арматуры, длиной около 0.5 м, вбив её в землю. Чтобы видеть эти места, надеваем на арматуру пластиковые бутылки горлышком вниз.

Важно: Котлован копается шире фундамента, как минимум на 1 м в каждую сторону. Это нужно для того, чтобы строителям было удобно работать в котловане — ставить опалубку, утеплять цоколь и т.д.

vehcy Пользователь FORUMHOUSE

Мне вырыли кривой котлован, и не везде от стенки цоколя до грунта выдерживался метр. В одном месте осталось всего 40 см. Скажу, что, работая в таком тесном «закутке», очень сложно качественно гидроизолировать и утеплить стенки подвала.

3. Находим «горизонт». Для этого по углам участка вбиваются колья (столбики) высотой около 2 м, примерно на расстоянии 1 м от забора, так, чтобы за кол можно было свободно встать. Колья не должны шататься ветром. На высоте около 1500 мм к одному столбу горизонтально прибивается строганая доска сечением 5х50 см, покрашенная белой краской. Теперь нужно или нанять специалистов с нивелиром, чтобы они «стрельнули горизонт», или сделать это самостоятельно, использовав, например, лазерный нивелир, и приёмником или «по-дедовски» — длинный гидроуровень. Суть в том, что прибитая доска является точкой отсчёта, далее по ней на остальные столбы по уровню прибиваются еще 3 доски-метки. Т.е. независимо от неровности участка, нам нужно получить виртуальную горизонтальную плоскость, от которой можно считать и контролировать глубину копки котлована.

4. Делается т.н. «визирка».

сhichic

Где угол дома (лучше который выше других), временно вбиваем палку высотой около 2 метров. Заходим за один из столбов и смотрим «горизонт» со своей отметки на противоположную. Помощник по вашей команде (выше или ниже) прибивает на палку горизонтальную дощечку. Три дощечки: та, с которой вы смотрите; та, что на противоположной стороне, и та, что на палке на углу дома, должны быть на одной горизонтальной линии. Подходим к этой палке и измеряем расстояние до земли. Например, получилось 1.5 м. Т.е. мы нашли расстояние от линии «горизонта» до грунта. Палку убираем. Далее высчитываем расстояние от земли до дна котлована. Например, с учетом всех слоёв (щебня, подбетонки и т.д.) и бетонного основания вышло 2 м. Складываем 1.5 + 2 = 3.5 м.

Теперь возьмем брусок длиной 3.5 м, если такого нет, сбиваем из двух и, измерив на нем расстояние 3.5 м, прибиваем перпендикулярно доску 5х50 см. Визирка готова. Теперь при копке котлована помощник опускает визирку на дно котлована. Застройщик, «прицеливаясь» из-за одной отметки на другую, видит перекоп или недокоп и «говорит» об этом жестами экскаваторщику, т.е. или копать глубже, или брать выше.

Промеры нужно делать через каждые метра, чтобы не допустить перекопа и разрыхления твёрдого, слежавшегося материкового грунта. Также надо заранее приготовить лестницу, чтобы помощник мог спускаться в котлован. Разрыхлённый ковшом грунт нельзя оставлять на дне котлована. Его нужно аккуратно срезать лопатами и убрать. Перекоп основания котлована в 10-15 и более сантиметров автоматически приводит к удорожанию всей сметы. Т.к. вместо одной высоты цоколя (запланированной по проекту) придётся её увеличивать, чтобы компенсировать разницу, а это дополнительные расходы на строительные материалы.

Для наглядности приведём схему разметки котлована, вид сверху.

• Голубой прямоугольник — внешний контур основания фундамента.
• Черные точки — временные колышки. Для проверки диагоналей и выноски осей.
• Зеленые линии — диагонали.
• Синяя линия — размеры котлована по основанию фундамента с отступом + 1 м.
• Фиолетовые точки — ориентир для экскаваторщика, по которым рыть котлован.
• Желтая линия — внешний контур котлована, выкопанный с учетом «призмы обрушения».
• Красные точки — постоянные выноски осей фундамента. Колышки с пластиковыми бутылками.

Важно: чтобы разметить периметр фундамента для экскаваторщика, т.е. визуальные границы, по которым надо копать, вместо того, чтобы вбивать ряд колышков или натягивать между ними (фиолетовые точки на рис. выше) леску, её все равно порвут ковшом, можно поступить следующим образом. Натягиваем шнурку и по ней (этой прямой линии) рассыпаем, например, алебастр, песок т.е. делаем белую или желтую дорожку. Или берём баллончик с белой краской и распыляем аэрозоль прямо по земле, ведя линию по шнурке. Затем верёвка убирается, а на грунте остаётся хорошо видимый для экскаваторщика нарисованный периметр фундамента.

Важно: экскаватор находится на расстоянии от котлована с учетом т.н. «призмы обрушения». Это — объём грунта (откос), который расположен на краю котлована, и склонен к сползанию при превышении сил трения, удерживающих почву от сдвига.

Таким образом стенки котлована (в зависимости от типа грунта и глубины выемки) копаются не строго вертикально, а под определённым углом. Экскаватор также не должен стоять на краю котлована, т.к. существует вероятность, что откос, из-за массы техники, обрушится вместе с ним вниз.

Нормы крутизны откосов прописаны в СНиП 12-03-99. Для «шпаргалки», можно воспользоваться данными из следующей таблицы.

Если на месте копки котлована присутствуют несколько типов грунта, то крутизна откоса выбирается по самому слабому виду почвы. При глубине котлована более 5 м, следует принять комплекс мер по укреплению грунта — возведение подпорных стенок и т.д.
