Армирование ленточного фундамента своими руками

Как правильно выбрать арматуру для фундамента?

Если арматуру для ленточного фундамента вы приобретаете, то обратите внимание на ее обозначение:

• Индекс С говорит о том, арматурный прокат – свариваемый.
• Индекс К – означает, что арматуру стойка против коррозионного растрескивания, которое может возникнуть под напряжением.

Если нет одного из этих индексов, значит, арматура для фундамента не подходит.

К слову, для сварки каркасов из стержней 12 мм диаметром ввиду трудоемкости процесса электродуговая сварка не применяется – тем более что стержни так легко пережечь. Неприменима дуговая сварка и для арматуры класса А-III, 35ГС.

Величина нахлестка — это 30 диаметров арматуры. Причем она должна быть установлена так, чтобы совсем не касаться опалубки – это расстояние между плоскостью опалубки и арматуры называется защитным слоем. Именно он предохраняет ее от температурных и атмосферных воздействий и коррозии.

Армирование углов ленточного фундамента

На углы оказывается разнонаправленная сила сжатия, поскольку почва имеет свойства расширяться или сужаться в зависимости от сезона, просаживаться под воздействием большого веса здания или подмываться подземными водами. Ошибки при армировании углов допускать нельзя, поскольку может получиться 4 разных фундаменты, которые буду жить своей жизнью. Трещин и разломов избежать будет трудно и такая конструкция будет такой же неэффективной, как и фундаменты без армирования. Существует несколько способов укрепления углов.

1. Специальной сварной сеткой. Используется готовая конструкция для укрепления нижнего и верхнего яруса фундамента. Ячейка не более 200 х 200 мм, толщина арматуры зависит от веса строения, чаще всего – 12 мм. Каждые 50-60 см ярусы металлической сетки соединяются вертикальной арматурой. Перепуск на углы – от 80 сантиметров.
2. Армирование ленточного фундамента отдельными арматурными стержнями. Принято считать, что это – лучший способ, поскольку сварные соединения в поясе усиления не желательно допускать. Его можно разделить условно на несколько категорий:

• армирование Г-образной продольной арматурой углов с перепусками лапок от 60 сантиметров;
• армирование П-образными элементами прямых углов и примыканий;
• укрепление примыканий Г-образными изделиями.

Существует несколько важных правил армирования углов ленточных фундаментов, которых надо придерживаться:

• длина перепусков должна быть не менее 50 диаметров используемой арматуры;
• при укрепление широких углов (более 160) арматура должна повторять его очертание и быть целой;
• при значении менее 160целой может быть только внешняя арматура;
• шаг поперечных перемычек должен быть равен не менее 0,75 высоты фундамента и не более 50 сантиметров;
• анкеровка арматуры в бетоне осуществляется: прямым окончанием стержня, лапками, крюками, загибом стержня (петлей). Не желательно использовать сварные соединения и цементирование.

Возможно, армирование – не самое легкое занятие для начинающего строителя, но несколько часов потраченного времени позволят сэкономить огромную сумму денег, которая ушла бы на наем профессиональной бригады и массу сопутствующих расходов.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Правильная вязка арматуры для ленточного фундамента

Устойчивость основания определяется, как качеством применяемых материалов и тщательному следованию всех положений. Изготавливая элементы армокаркасов необходимо правильно подбирать формы и параметры. Пересечение стержней должно быть надежно скреплено.

Окончательно установив и соединив все стержневые элементы в блоке бетонирования, требуется еще раз проверить прочность фиксации изделий и точность размеров и положения арматуры, с учетом допускаемых отклонений.

Как согнуть арматуру для строительства фундамента

Арматуру нужно сгибать правильно, ведь от этого зависят надежность и долговечность железобетонных конструкций, а в случае с фундаментом, и всего здания.

Рассмотрим, как согнуть металлические прутки, избежать ошибок и какие инструменты помогут.

Предупредить воздействие разрушительных сил на будущий фундамент можно с помощью армирующего каркаса. Это повысит срок жизни не только бетонного основания, но и дома.

Зачем гнуть арматуру

Создание угловых соединений простым пересечением прямых элементов является технологической ошибкой. Такие конструкции не укрепят, а ослабят фундамент, поспособствуют его расслоению.

Верным решением будет согнуть стыкующиеся прутья и уложить их внахлест. Размер такого углового нахлеста делается не меньше 80 см.

Место изгиба должно быть округлым, а радиус закругления составлять примерно 10–15 диаметров конструкции.

Гнутые арматурные прутки используют и в качестве соединений тех конструкций, на которые действуют силы растяжения и сжатия: лапки, крюки, хомуты, скобы, крепежные элементы.

Покупные устройства для сгибания

Решили залить фундамент самостоятельно? Сгибать прутки для армирования лучше профессиональным инструментом.

Таких устройств предлагается на рынке немало. Выбор подходящего зависит от следующих факторов:

• Диаметр прутков;
• Наличие механического привода;
• Стоимость устройства;
• Объем предстоящих работ.

Устройства с механическим приводом, имеют вертикальный вал, на который надет диск. На его поверхности закреплены два «пальца» — центральный и гибочный. Используйте ролик для сгибания прутка. Он зафиксирован на стойке прибора.

Все механические устройства разделяют на три группы. Они могут:

• Сгибать легкие элементы (от 0,3 до 2 см диаметром);
• Работать с тяжелой арматурой (2–4 см);
• Гнуть сверхтяжелые арматурные детали (до 9 см).

Станки отличаются мощностью и производительностью, но последняя категория предполагает возможность сгибания сразу нескольких прутков.

Существуют и универсальные модели, сгибающие арматуру от 3 до 9 см. А оборудование с гидравлическим приводом позволяет создать сложные конструктивные элементы вплоть до металлических колец.

Стационарные и переносные устройства для сгибания вручную также представлены в ассортименте. Популярностью пользуются трубогибы, позволяющие сгибать пруток диаметром до 1,4 см. Такой инструмент несложно закрепить на верстаке, но большие объемы работ прибор не осилит.

Выбирайте устройства с учетом необходимых изгибов и используемой арматуры. Чтобы результат работы получился качественным, важна правильная настройка станка.

Делаем самодельное приспособление

Оборудование можно изготовить и в домашних условиях с учетом диаметра арматуры. От этого зависят и габариты устройства, и расстояние между деталями.

Металлическую станину требуется закрепить на полу мастерской, приделав ей ножки. Если устройство негабаритное, его основу крепят болтами к верстаку.

К станине приваривают упорный штырь и поворотную платформу. Первую деталь можно сделать из простого металлического уголка. На поворотной платформе закрепляют центральный и изгибающий «пальцы». Поворот платформы во время сгибания осуществляется с помощью рычага.

Правильные способы

Прочностные характеристики прута сохраняет только холодный метод сгибания.

Сгибание арматуры на станке:

• Закрепить пруток между упорным и центральным элементами приспособления;
• Подвинуть поворотный диск до упора, заранее настроенного на получение нужного угла;
• Следить, как изгибающий «палец» движется по наружной стороне формируемого изгиба, чтобы не возникало заломов;
• Тонкие арматурные прутки (до 0,8 см) иногда гнут вручную, но это травмоопасно и не даст качества. Для разового сгибания можно использовать две трубы. Одну из них надо закрепить, забетонировав или закопав в землю, а вторую использовать как рычаг.

Дополнительные советы

Нижеперечисленные нюансы следует учитывать для сохранения прочности каркаса.

Чтобы получить качественный результат, не следует надпиливать сгибаемые прутки или нагревать их. Это приведет к ослаблению и разрушению металла.

Оборудование нужно выбирать правильно. Если вы попытаетесь согнуть арматуру большего диаметра или не настроите станок, нагрузки на внутреннюю и внешнюю поверхность металла будут не сбалансированы. Возникнут изломы на сгибе и деталь быстро разрушиться.

Сгибать вручную тонкие прутки можно лишь для незначительных строений, ведь радиус сгиба окажется большим. В итоге снизится функциональность конструкции.

Посмотрите интересное видео:

Арматуру, сделанную из композитных материалов, сгибать нельзя. Ее режут болгаркой, ножовкой по металлу либо болторезом.

Если правильно сгибать арматуру, фундамент будет прочным, а дом простоит долгие годы.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Последовательность выполнения работ

Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.

Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.

После того как в траншее сделана подложка из песка, надо положить куски кирпича  они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.

Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.

На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры. Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции.

Выполняя последовательно армирование прямых участков и углов, вы получите прочную и надежную сетку, она будет хорошо держать форму в процессе заливки фундамента бетоном и при последующем штыковании. Узнать подробней о выборе марки бетона для данного типа основания возможно по ссылке.

Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.

Не забывайте о соблюдении технологии заливки бетона, о соблюдении температур – нарушения данных факторов также могут повлиять на качество фундамента и как следствие его прочность. Более подробно рассказано здесь:

Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.

Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:

1. Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.

2. Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.

   Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.

3. Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.
4. Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.

Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

В продолжение рекомендуем узнать об устройстве мелкозаглубленного ленточного фундамента, а также ознакомиться по вот этой ссылке с тем, как использовать пенополистирол для утепления основания здания.

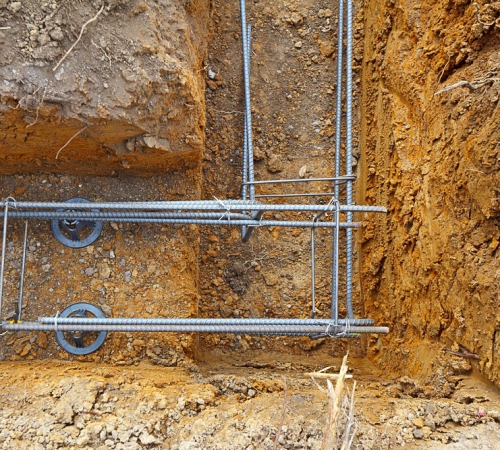

Технология укладки прутьев

Армирование ленточного фундамента своими руками выполняется непосредственно в подготовленной к заливке опалубке или рядом на свободной площадке. Первый способ является самым надежным, так как позволяет контролировать правильность армирования. Зато второй сделать своими силами будет проще.

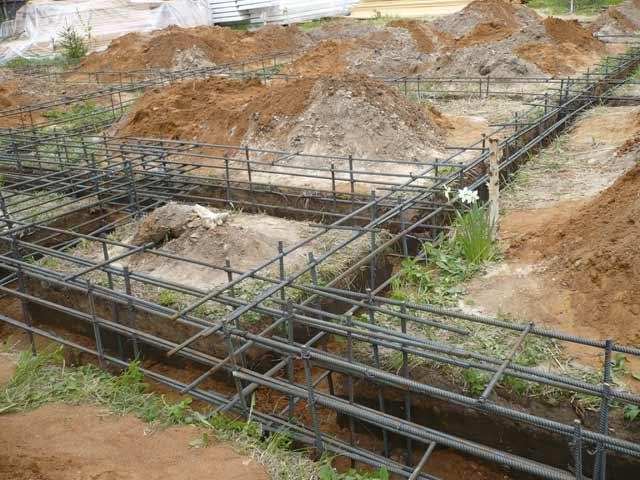

Пошаговая инструкция сборки стального каркаса:

1. Уложить на дне траншеи плоские камни или кирпичи для укладки продольных стержней, чтобы приподнять их над поверхностью на 5 см.

2. Из гладкого прута меньшего диаметра своими руками сделать поперечные перемычки и уложить их с шагом не более 60 см.

3. Вертикальные стойки по той же схеме закрепить на продольной арматуре.

4. Привязать стержни верхнего пояса и закрепить на них поперечные прутки.

5. Уложить готовые модули на дно траншеи и связать продольные элементы внахлест.

Пункты 2 и 3 в инструкции можно заменить, используя единый хомут. Он выполняет функции и вертикальной связки, и поперечной арматуры. Хомуты должны находиться друг к другу не ближе 25 см. Более точный шаг определяется как 3/8 высоты фундамента.

Как правильно армировать углы, мы уже рассказали в теоретической части. Инструкция по укладке своими руками такова:

• Изогнутую под прямым углом арматуру привязать в точке сгиба к вертикальной стойке.
• Концы стержня, расходящиеся на смежные стены, связать с прямолинейными отрезками внахлест. Размер нахлеста определяется как 40 диаметров выбранного прута, то есть для 12-мм изделия она составит не меньше 48-50 см.
• Установить хомуты с шагом вдвое меньшим, чем при увязке двух поясов на прямолинейных участках фундамента.

Для сваривания в единую конструкцию годятся только стержни, маркированные литерой «С». Все прочие лучше соединять методом вязки, чтобы не нарушить структуру металла в точках скрепления.

У металлического армирования фундамента есть один существенный недостаток – подверженность коррозии. Чтобы исключить риск разрушения армирующей сетки и ослабление конструкции, нужно обеспечить изделиям надежную изоляцию от факторов внешней среды.

Для этого еще на стадии укладки прутьев нужно проследить, чтобы края арматуры не выходили за пределы будущего бетонного монолита и даже не приближались к земле и стенкам опалубки ближе, чем на 50 мм. Тогда при заливке все металлические стержни будут надежно скрыты под слоем бетона.

Выбор вязальной проволоки

Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.

Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.

Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.

Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.

Интересный факт: Опытные арматурщики предпочитают, однако, один «универсальный» размер – 1,2 мм. Просто если прутки арматуры по толщине превышают 16 мм, проволоку складывают вдвое.

Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» — около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.

Способы вязки арматуры

Существует несколько основных способов, как связать арматуру под фундамент. Соединение арматуры выполняется разными способами:

• сваркой;
• перевязкой;
• нахлестом.

При этом наиболее прочным считается соединение с помощью перевязки, так как она не затрудняет монтаж и не меняет свойства металла.

Для вязки арматуры под фундамент понадобится проволока толщиной 1 мм и специальный крючок, с помощью которого проволока будет закручиваться вокруг прута. Вместо крючка можно использовать обычные пассатижи.

Сначала отрезают кусок проволоки длиной 30 см, складывают его пополам. Сложенным куском проволоки связывают место соединения прутьев по диагонали. Крючок вводят в петлю, захватывают им свободные концы проволоки и затягивают до тех пор, пока соединение не станет достаточно крепким. При этом важно не перетянуть, так как проволока может порваться. Точно так же вяжете все остальные арматурные соединения.

В отдельных случаях используется гладкая арматура вместо стандартной. Тогда процедура армировки фундамента сильно затрудняется, так как крючки во время работы постоянно отгибаются. Поэтому в таком случае лучше использовать специальный вязальный пистолет для арматурных прутьев.

Если предполагается большая нагрузка на каркас, арматурные пруты соединяют с помощью сварочных швов. В зависимости от толщины прута применяют разные виды сварки. Тонкие пруты (диаметром менее 2,5 см) соединяют путем точечной сварки, а более толстые — с помощью дуговой. Арматурные пруты толщиной менее 4 см скрепляются коротким швом.

Чтобы удлинить арматуру под фундамент, используют другой способ: внахлест. Также его можно использовать для соединения в узловых точках. Оптимальная длина нахлеста рассчитывается исходя из толщины арматуры: диаметр прута умножается на 30.

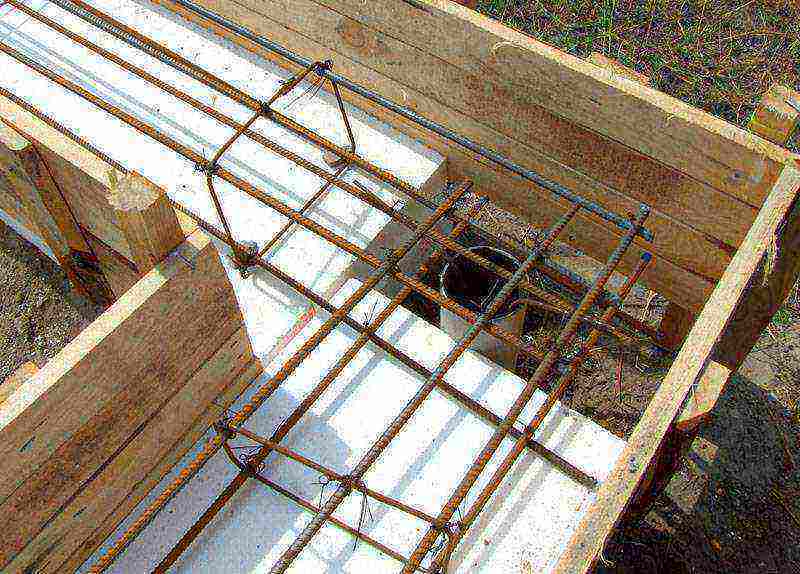

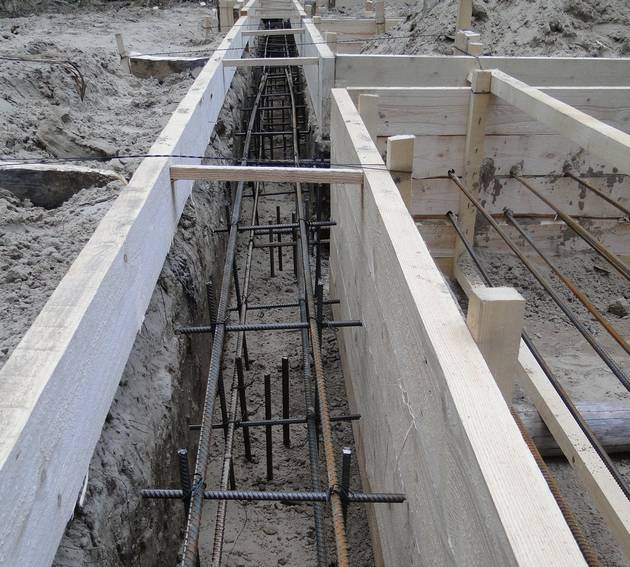

Как укладывать арматуру для фундамента

Первым делом необходимо установить опалубку. Если ширина ленты позволяет, то укрепляющий каркас собирается прямо в подготовленном котловане. На подготовленное и уплотненное дно опускаются стержни продольного типа. Они приподнимаются на 5-6 сантиметров и приблизительно на такое же расстояние они должны отстоять от стенок опалубки. Для этого подкладывают подпорки определенной ширины. В качестве подпорок можно использовать куски кирпича. Нижний пояс фиксируется в определенных местах при помощи вязальной проволоки.

В том случае, если вы используете уже сформированный прямоугольный каркас, то просто привязываете к нему верхний армирующий пояс. Если же вы используете нарезанную арматуру для формирования каркаса, то необходимо будет установить и связать вертикальные стойки. После этого к ним привязывается следующий слой продольной арматуры.

Существует еще один способ укладки арматуры. Этот способ позволяет сделать более жесткий и прочный каркас, но в этом случае будет повышенный расход материалов.

Изначально необходимо установить вертикальные стойки. Их вбивают в грунт. Первым делом стойки устанавливаются в углах по всему периметру, а также в местах, где горизонтальные стержни будут соединяться. Диаметр стойки должен быть не менее 20 миллиметров. Стойки вбиваются на небольшом расстоянии от стенок опалубки (3-5 миллиметров). Глубина стоек может достигать два метра, а на нестабильных грунтах можно и больше.

Далее вертикальные стойки устанавливаются по всему периметру основания с определенным шагом (не более 300 миллиметров). Теперь привязывается нижний пояс, по необходимости делаем горизонтальные перемычки. Привязываем верхний пояс с помощью вязальной проволоки. Он должен находиться на 5 сантиметром ниже бетонной смеси. После этого привязываем горизонтальные перемычки.

Намного удобнее и быстрее выполнять укладку с помощью заранее сформированных стальных каркасов. Для этого стержни сгибаются до прямоугольной формы. Данная форма должна иметь определенные геометрические размеры. Каждый последующий согнутый прямоугольник должен быть таких же геометрических размеров. Допускаются минимальные отклонения. После этого все элементы пояса связываются между собой и устанавливаются в траншею с подготовленной опалубкой.

Заливка фундамента

ВАЖНО! Прежде, чем заливать фундамент, проверьте — не забыли ли вы оставить в будущем фундаменте «место» для прокладки в дальнейшем канализации — выпуск канализации из дома? Для чего это нужно и как это сделать с минимальными затратами мы подробно рассказали в статье «Внешняя канализация для нашего дома — трубопровод, уклон трубы, двухкамерный септик» .

Теперь у вас все готово к заливке фундамента. Для гидроизоляции фундамента можно между стенами траншеи и заливаемым бетоном проложить рубероид. Но мы этого не делали. Решайте сами, нужно ли это вам.

Мы заказывали бетон марки М200. Можно самостоятельно готовить бетон — это несколько удешевит строительство, но когда важно время и качество бетона — лучше заказать. Предварительно необходимо рассчитать, сколько бетона понадобится для заливки фундамента.

Итак, считаем: сколько кубов бетона необходимо на фундамент:

1. исходные данные: глубина траншеи — 1м, ширина траншеи — 0,5 м. Длину траншеи берем с плана дома или измеряем по факту — 69,6м.;
2. перемножаем исходные данные и получаем необходимый объем бетона:       0,5 м Х 1 м Х 69,9 м = 34,8 куб.м;
3. таким образом, для нашего дома нам необходимо 35 кубов бетона для заливки фундамента.

Как мы уже рассказывали, бетон мы сами не готовили, а заказали. Поэтому залить бетон за один раз для нас не составило труда. Если вы не можете залить фундамент за один раз, без перерыва, необходимо свежий бетон «отсекать» от ранее залитого. Отсечка обязательно !! должна быть вертикальной. Для этого траншею необходимо временно перекрыть ТОЛЬКО вертикально, например, досками или изготовить опалубку.

Затем, при дальнейшей заливке, временную отсечку нужно удалить, место стыка свежего бетона  и бетона, уложенного ранее (рабочий шов), обильно смочить водой, желательно под давлением (это позволит удалить цементную пленку на рабочем шве)  для лучшей сцепки бетона и продолжить заливку фундамента.

Как правильно залить фундамент для дома, соблюдая технологию (в соответствии с нормативными документами) вы можете прочитать  в статье, посвященной теме «Как правильно залить фундамент» .

Вот и все — ваш фундамент готов. Следующее, что вам нужно сделать — выложить цоколь. Но об этом уже в следующей статье.

Вязка арматуры монолитной плиты — Инвест Строй

При эксплуатации фундамента наблюдаются процессы растяжения и сжатия. Что касается сжимающих усилий, то бетон вполне справляется с такими нагрузками. Для компенсации растяжения следует применять арматуру, которая повышает прочность монолитной плиты в 10 раз.

Правила армирования фундамента

Вязка арматуры монолитной плиты должна выполняться согласно определенным стандартам и правилам. Использовать прутья с отслаивающейся ржавчиной категорически запрещается. Процесс армирования заключается в следующих этапах:

• выбор наиболее рациональной схемы;

• определение необходимого сечения арматурных прутьев;

• фиксация каркасов.

При возведении плитного фундамента необходимо придерживаться определенных требований:

• по торцам стержни сеток перевязываются п-образными хомутами;

• сетки размещают максимально близко к нижней и верхней граням, учитывая защитный слой толщиной 3 см;

• укладка арматуры производится в двух направлениях;

• прутья соединяются при помощи сварки или вязки проволокой;

• шаг ячейки должен составлять не более 30 см и уменьшаться под несущими стенами.

Как вязать арматуру для монолитной плиты?

Вязка арматуры может выполняться несколькими способами:

• Соединение прутьев при помощи специальных пластиковых хомутов – предполагается, что на каркас не будет выполняться нагрузка.

• Композитная арматура вяжется при помощи специально предусмотренных соединительных элементов, надежно удерживающих составляющие конструкции.

• Довольно часто армирование выполняют при помощи сварки. Прутья диаметром до 24 мм свариваются точечным методом, а свыше 24 мм – дуговой сваркой. Использование сварки существенно снижает временные затраты на закладку фундамента, но места стыков прутьев становятся уязвимыми перед нагрузками.

• Наиболее трудоемкий и вместе с тем надежный способ — соединение прутиков при помощи проволоки. Диаметр проволоки, применяемой для вязания арматуры, составляет 0,8-1,2 мм. Проволока скручивается при помощи специального крюка, плоскогубцев или вязального пистолета.

ИНВЕСТ СТРОЙ – надежная опора вашего дома

Армирование фундамента – ответственный этап строительства. Чтобы ваш дом был по-настоящему надежным и долговечным, обратитесь в компанию ИНВЕСТ СТРОЙ. Наши специалисты знают, как правильно вязать арматуру для монолитной плиты. Чтобы воочию убедиться в качестве наших проектов, вам нужно совершить лишь один звонок и записаться на интересную экскурсию по нашим строительным площадкам. ИНВЕСТ СТРОЙ – оставьте нам ваши заботы о строительстве коттеджей в Екатеринбурге.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Гибка всех элементов для армирования фундамента, выполняется на холодную. Ни в коем случае не нагревая арматура, так как это приведет к потере её прочности.

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

1. соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
2. проволоку складывают пополам и укладывают под местом соединения;
3. с помощью крючка поддевают петлю;
4. свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
5. начинают вращать крючок, закручивая проволоку;
6. осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Заливка фундамента в землю без опалубки

Любое строительство, от сарая до особняка, объединяет одна общая черта– денег на планируемые объемы строительных работ всегда не хватает, и приходится экономить. При удачном раскладе можно сэкономить лишние десять- двадцать тысяч рублей, но допускается ли заливка фундамента без опалубки? Отказаться от обустройства опалубки под заливку в землю фундамента — это все равно, что пытаться красить незагрунтованную поверхность стен, с одной стороны — экономия, с другой стороны — существует риск получить букет проблем вместо ожидаемого результата. Как правильно поступить?
