Свайный фундамент под дом: проектирование

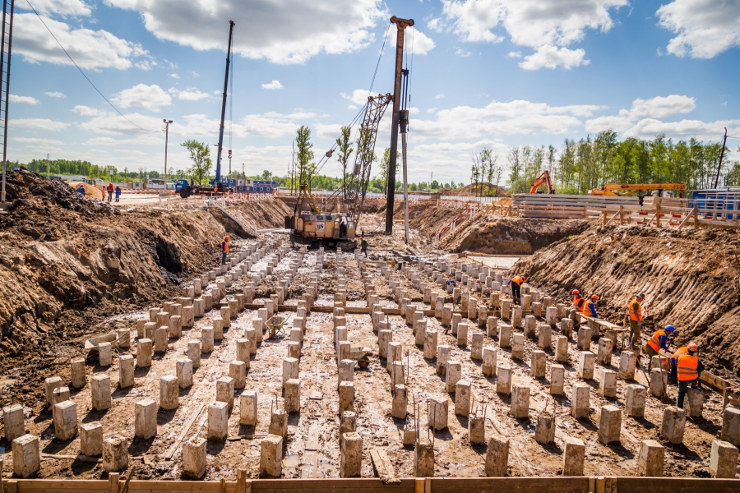

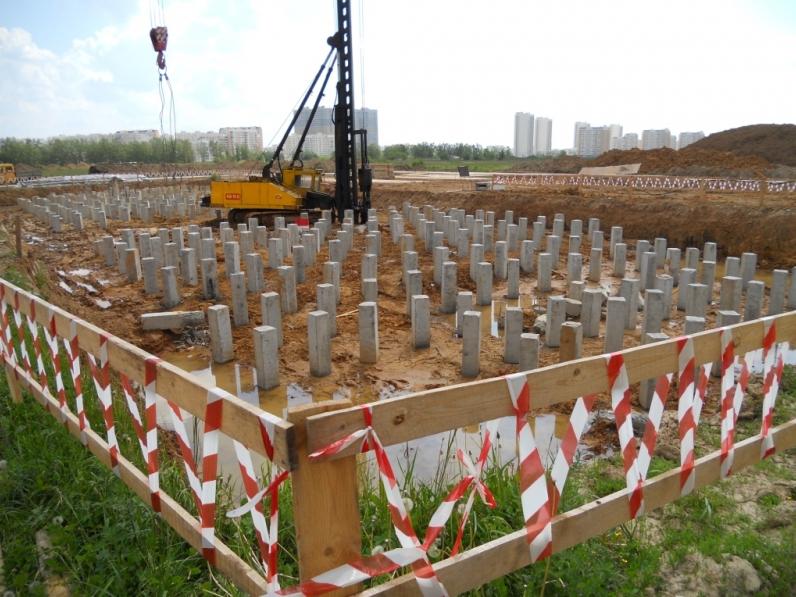

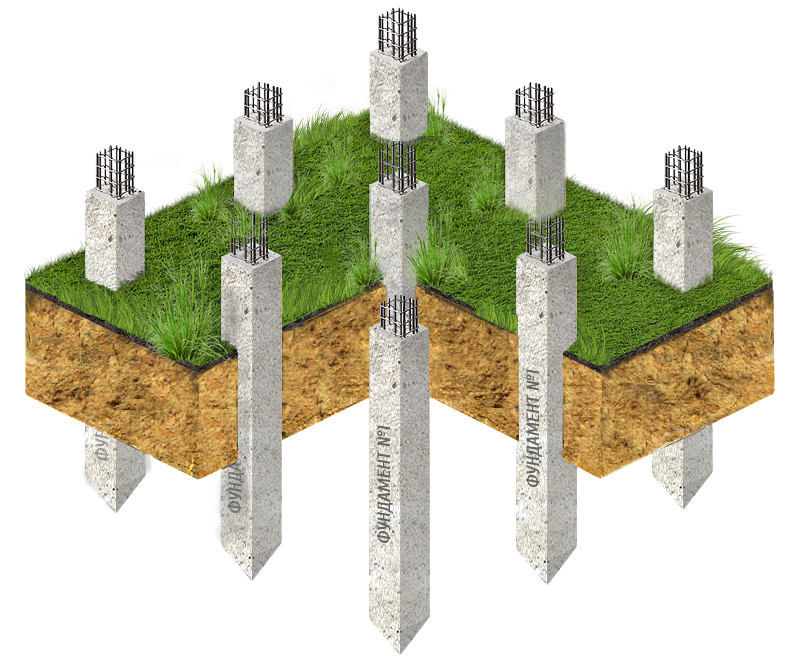

Свайное поле — что это и зачем нужно

Свайное поле представляет собой составную часть любого свайного фундамента — железобетонного, винтового, буронабивного. После обвязки отдельно стоящих свай ростверком свайное поле используется в качестве основания для строительства зданий жилищного и промышленного типа, а также всевозможных инженерных и гидротехнических сооружений. В свайных фундаментах ростверк и сваи выполняют две разноплановые функции: ростверк — объединяет опоры в монолитную конструкцию и распределяет между сваями нагрузку массы здания, придает им устойчивости в грунте и увеличивает сопротивление свай к выталкивающим и горизонтальным воздействиям. Элементы свайного поля, в свою очередь, переносят нагрузку веса сооружения на шар почвы, в которой расположена их опорная часть. За счет того, что сваи забиваются на глубину — от 3 до 15 м., они вскрывают поверхностный шар грунта и распределяют вес сооружения в глубинной, высокоплотной и устойчивой почве, что особенно важно при возведении домов на территориях с проблемными грунтами. Важно: возведение здания осуществляется после обвязки свайного поля ростверком, который выступает в качестве несущей поверхности для кладки стен.

Способы расчета

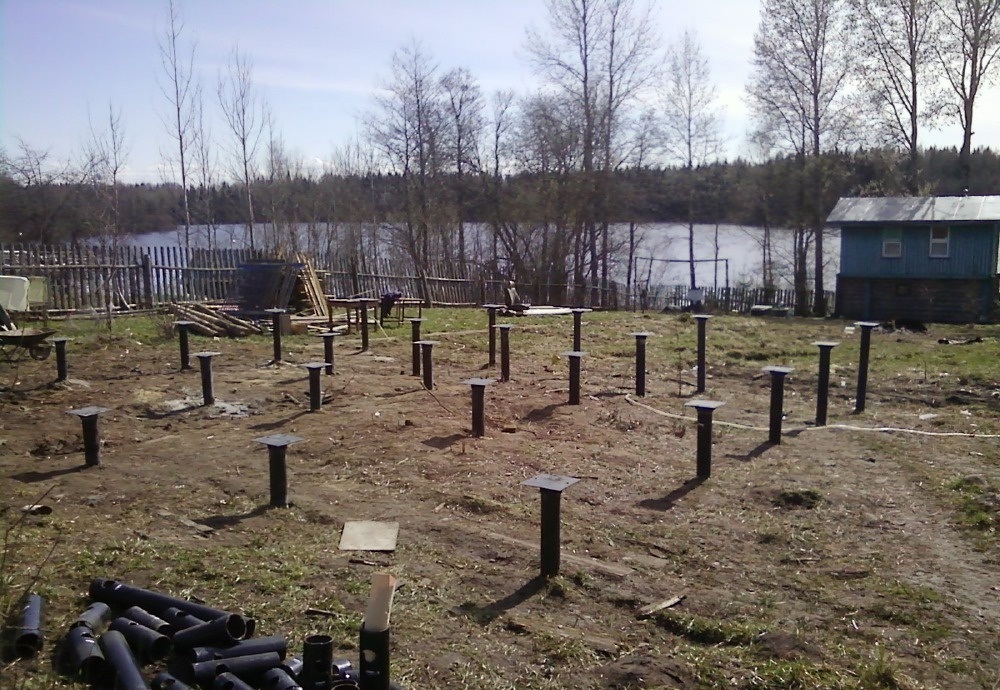

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать. В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома. Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

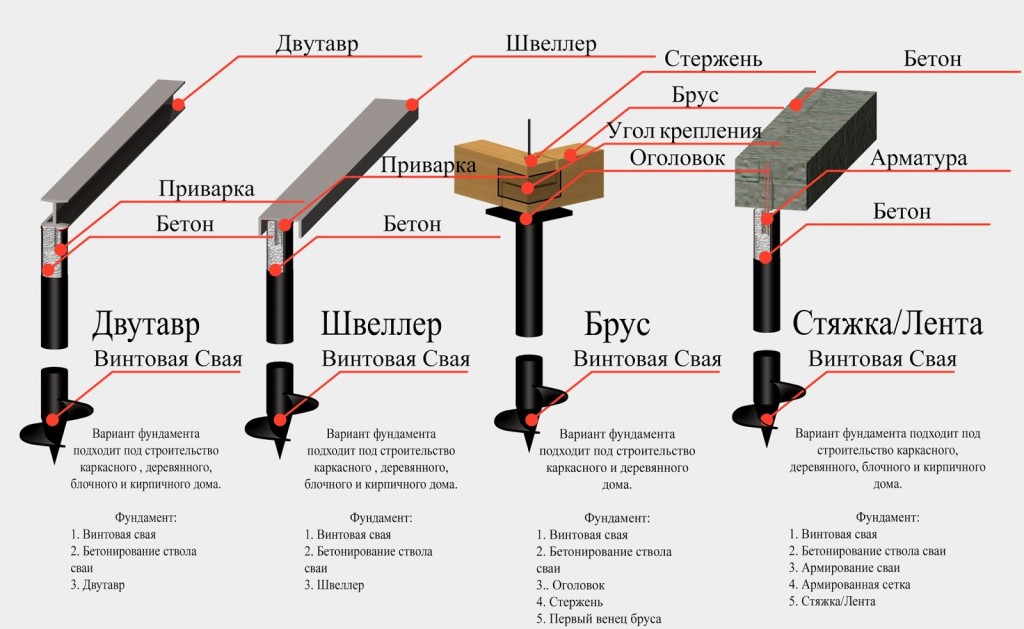

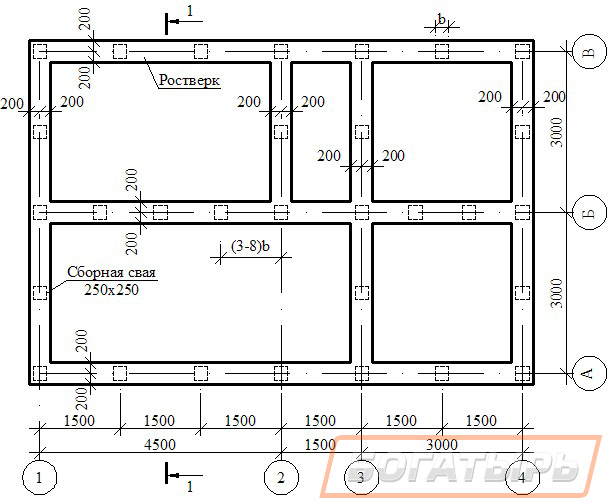

Варианты ростверков для винтовых свай

Что предполагают работы по обустройству свайного поля?

Подготовка основания для свайного фундамента предполагает создание условий для последующего объединения опор здания в единую конструкцию и создания максимальной устойчивости будущего сооружения, независимо от особенностей грунта. Предлагая устройство свайного поля из забивных свай, специалисты «ПрофСопСтрой»:

• гарантируют индивидуальный подход к каждому заказу с учетом типов размещения свай в фундаменте,
• учитывают все особенности местности и подбирают способы защиты сооружения от любых негативных факторов,
• создают оптимальный проект свайного поля с учетом малейших нюансов будущего здания (мы также проводим собственные геодезические изыскания),
• точно рассчитывают количество свай и эксплуатационные нагрузки,
• выполняют весь перечень работ – от подготовки участка до непосредственного забивания свай в соответствии со всеми стандартами.

Эффективные варианты применения свайного основания во время строительства разнообразных сооружений

• при возведении здания. В случае если поверхностный слой грунта слабый, а именно у его основания, это относится к растительным и лессовидным грунтам, а также песчано-глинистым грунтам и суглинкам;
• при закладке фундамента на сложных грунтах, основной задачей свайного основания становится сведение к минимуму количества земельных работ, денежных затрат и растраты бетона.

Применение свайного фундамента не подразумевает формирование котлована. Таким образом, если возникает потребность в сжатые сроки произвести строительство здания, то применение свайного поля будет самым оптимальным решением. Наша компания предоставляет все виды услуг по геологии, геодезии и экологии.

Этапы проведения работ по созданию свайного поля в Москве и области:

• осуществление просчета и разбивки свайных полей. Просчет начинается от осей, после выносится тахеометром и фиксируются на территории (колышки);
• вынесение свай в натуру в соответствии с разбивочной схемой;
• создание исполнительной схемы свай. Все результаты подробно указываются в чертежах;
• вынесение свайных полей. Все отметки, а также сам центр свай перемещаются на площадку, где проходит строительство объекта;
• исполнительная съёмка фактического расположения каждой сваи, соблюдения соосности вынесенных рядов свай, фактических отклонений от различных проектных параметров.

Исполнительная съемка свай компанией ООО “ГеоГИС ИНЖИНИРИНГ” в Москве и области проводится в соответствии с проектом планировки местности либо же генеральным планом по проведению строительства. Разбивать пробные сваи на проектное положение, а также осуществлять съемку свай могут исключительно квалифицированные специалисты. Компания ООО «ГеоГИС» специализируется на выполнении инженерно-геодезических и геологических изыскания для строительства. На нашем сайте можно ознакомится с ценами на все выполняемые работы.

Разбивка свай в Москве и области, при их кустовом размещении, начинается с таких геодезических работ, как проставление разметок местности, где расположен центр куста. Лишь в таком случае допустимо осуществление контроля расположения свай именно в кусте. Иногда ряды стержней или кусты достаточно удалены от разбивочных осей, тогда для начала необходимо сделать параллельное перенесение осей, так они приблизятся или совместятся с осями свай.

Для проведения качественной исполнительной съемки свай специалистами ООО «ГеоГИС ИНЖИНИРИНГ» используется такой геодезический прибор как электронный тахеометр. Это устройство осуществляет центровку над всеми имеющимися точками скрещения осей и проводит ориентир к центрам свай по створу.

Прежде чем сделать забивку, железобетонные или металлические стержни проверяются на вертикальность размещения, а в ходе самой забивки обязательно контролируется их позиция. В момент установки монолитных ростверков на необходимую глубину нужно забить хотя бы парочку свай, поскольку именно они и послужат визирками. Все остальные сваи забиваются на тот же уровень. А вот разбивка оголовков свай осуществляется для их заделки в верхней части свайного или столбчатого фундамента. Исполнительные схематические изображения буронабивных свай обязательно должны быть оформлены специальным чертежом и актом. Исполнительная съемка свай при последующей обработке на компьютере помогает определить даже самые небольшие отклонения каждой отдельной сваи от указанного в проекте положения и по высоте установки.

ПОЛЕЗНЫЕ СТАТЬИ:

1. Геодезческие работы
2. Геодезические работы в строительстве
3. Геодезическая съемка
4. Исполнительная съемка
5. Фасадная съемка
6. Топографическая съемка земельного участка для ГЗПУ
7. Топографическая съемка участка в Москве
8. Топографическая съемка участка для газификации
9. Геодезическая фирма

• 1
• 2
• 3
• 4
• 5

Голосов: 264

Почему стоит заказать разработку проектной документации для получения разрешения на строительство именно у нас

• Полный комплекс услуг от одного подрядчика.Предлагаем все виды работ по сопровождению строительства, внесению в документы изменений на стадии П. Обращаться в иные компании и переплачивать не придется.
• Доступность.Стоимость проектирования (стадии П) находится на доступном уровне.
• Внушительный опыт.Мы занимаемся проектированием различных по сложности зданий и сооружений по ГОСТ с 2001 года. Примеры работ вы можете изучить в разделе «Портфолио».
• Оперативность.Мы строго соблюдаем графики проектирования. Все задачи решаем максимально быстро. Повторная экспертиза документации стадии П, выполненной нашей компанией, не требуется — процедура всегда завершается получением разрешительных бумаг.
• Удобный формат взаиморасчетов.Проектные работы оплачиваются по мере их выполнения. Это отражается в договоре.

При разработке проектной документации (стадия П) мы учитываем все требования и пожелания заказчиков. Имеем необходимые лицензии, допуски и сертификаты.

При разработке проектной документации (стадия П) мы учитываем все требования и пожелания заказчиков. Имеем необходимые лицензии, допуски и сертификаты.

Нормативные ссылки

1. СНиП 10-01-94. Система нормативных документов в строительстве. Основные положения.

2. СНиП Нагрузки и воздействия. БСТ: № 5 — 90, №№ 11, 12 — 93.

3. СНиП *. Основания зданий и сооружений.

4. СНиП Свайные фундаменты.

5. СНиП *. Бетонные и железобетонные конструкции.

6. СНиП Земляные сооружения, основания и фундаменты.

7. СНиП 11-01-95. Инструкция о порядке разработки, согласования, Утверждения и составе проектной документации на строительство предприятий, зданий и сооружений.

8. СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения.

9. СП 11-102-97. Инженерно-экологические изыскания для строительства.

10. СП 11-104-97. Инженерно-геодезические изыскания для строительства.

11. СП 11-105-97. Инженерно-геологические изыскания для строительства (ч. 1, 2 и 3).

12. ГОСТ 5686-94. Грунты. Методы полевых испытаний сваями.

13. ГОСТ 7473-94. Смеси бетонные. Технические условия.

14. ГОСТ Смеси бетонные. Методы определения удобоукладываемости.

15. ГОСТ 12248-96. Грунты. Методы лабораторного определения характеристик прочности и деформируемости.

16. ГОСТ 14098-91. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры.

17. ГОСТ 18105-86. Бетоны. Правила контроля прочности.

18. ГОСТ Сваи забивные железобетонные цельные сплошные квадратного сечения с поперечным армированием ствола с ненапрягаемой арматурой. Конструкция и размеры.

19. ГОСТ Сваи полые круглого сечения и сваи-оболочки железобетонные цельные с ненапрягаемой арматурой. Конструкция и размеры.

20. ГОСТ Сваи полые круглого сечения и сваи-оболочки железобетонные составные с ненапрягаемой арматурой. Конструкция и размеры.

21. ГОСТ 19912-01. Грунты. Методы полевых испытаний статическим и динамическим зондированием.

22. ГОСТ 20276-99. Методы полевого определения характеристик прочности и деформируемости.

23. ГОСТ 20522-96. Грунты. Метод статистической обработки результатов испытаний.

24. ГОСТ 27751-88. Надежность строительных конструкций и оснований. Основные положения по расчету. Изменение № 1 ГОСТ 27751-88.

25. ВСН 490-87. Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки. Минмонтажспецстрой, 1987.

26. МГСН Основания, фундаменты и подземные сооружения.

27. Рекомендации по расчету, проектированию и устройству свайных фундаментов нового типа в г. Москве. Москомархитектура, 1997.

28. Рекомендации по проектированию и устройству оснований, фундаментов и подземных сооружений при реконструкции гражданских зданий и исторической застройки. Москомархитектура, 1998.

29. Рекомендации по обследованию и мониторингу технического состояния эксплуатируемых зданий, расположенных вблизи нового строительства или реконструкции. Москомархитектура, 1998.

30. Рекомендации по проектированию и устройству оснований и фундаментов при возведении зданий вблизи существующих в условиях плотной застройки в г. Москве. Москомархитектура, 1999.

Внешние нагрузки, которые должны также учитываться

Главными моментами, которые требуется в непременном порядке учитывать, так это такие параметры, как внешние нагрузки. Ими могут быть:

• какое предполагается количество этажей;
• как будут располагаться внутренние стены;
• используемые материалы для возведения стен, крыши и перекрытий.

Кроме этого, требуется обозначить, что нагрузки могут быть постоянные, временные и специального типа. Каждый из обозначенных видов нагрузок имеют свои особенности:

1. Постоянные. К постоянным относится непосредственно сам вес возводимого сооружения, а также присущий массив имеющейся почвы.
2. Временные зачастую возникают из-за выпадения снега или возникновения сильных порывов ветра.
3. Специального типа. Что касается нагрузок специального типа, то они могут проявляться в виде взрывной волны или сейсмологических колебаний грунта.

Кроме этого, также необходимо учитывать, что могут быть и периодичные нагрузки. Например, установка мебели, количество проживающих жильцов.

Устройство фундамента от А до Я

Состоит из 4 этапов:

1. Монтаж свай.
2. Обвязка. Также позаботьтесь о грамотном обустройстве наземной части.
3. Гидроизоляция, утепление.
4. Цокольные работы, дренаж.

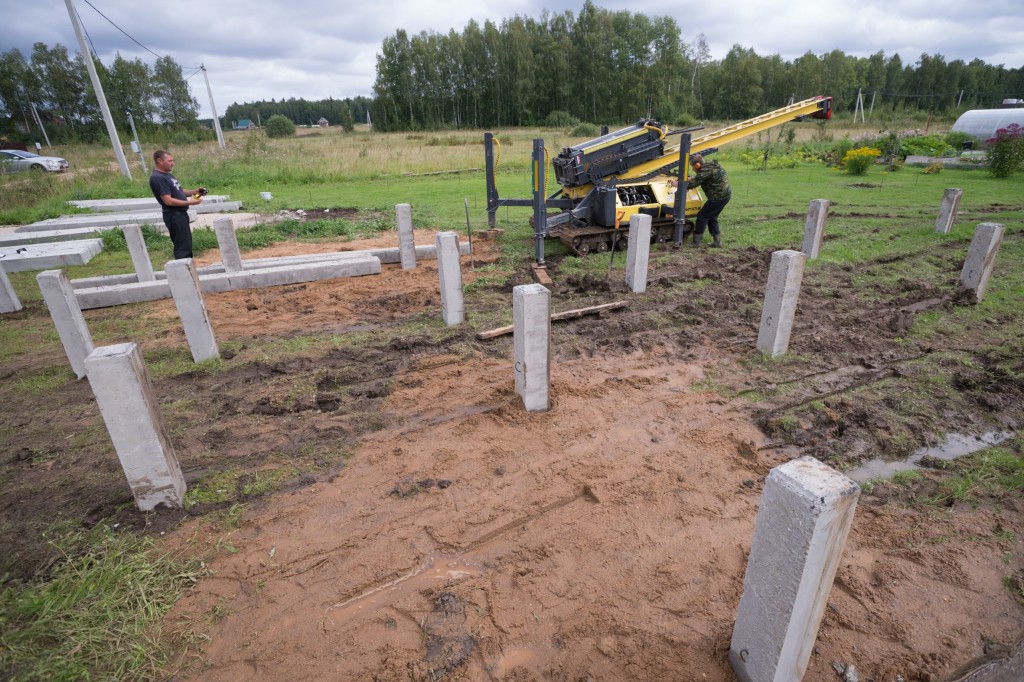

После расчистки территории выполняют монтаж опор. Чаще всего применяются винтовые, буронабивные сваи. Они выравниваются, соединяются с помощью обвязки. В зависимости от используемого материала, обвязка может выполняться брусом, швеллером, а также трубой.

После установки опалубки выполняется ее армирование и дальнейшая заливка бетоном. Когда материал затвердеет, приступают к усилению конструкции. Например, подсыпают плотный грунт, укрепляют ростверк металлическими уголками, делают ж/б подошву. Выбор метода усиления лучше осуществить еще на стадии проектирования.

После гидроизоляции, утепления выполняют кирпичную кладку, чтобы цоколь приобрел симпатичный вид. Рынок представлен таким разнообразием материалов, что традиционному кирпичу несложно найти альтернативу. Его нередко заменяют камнем, фасадными панелями или плиткой.

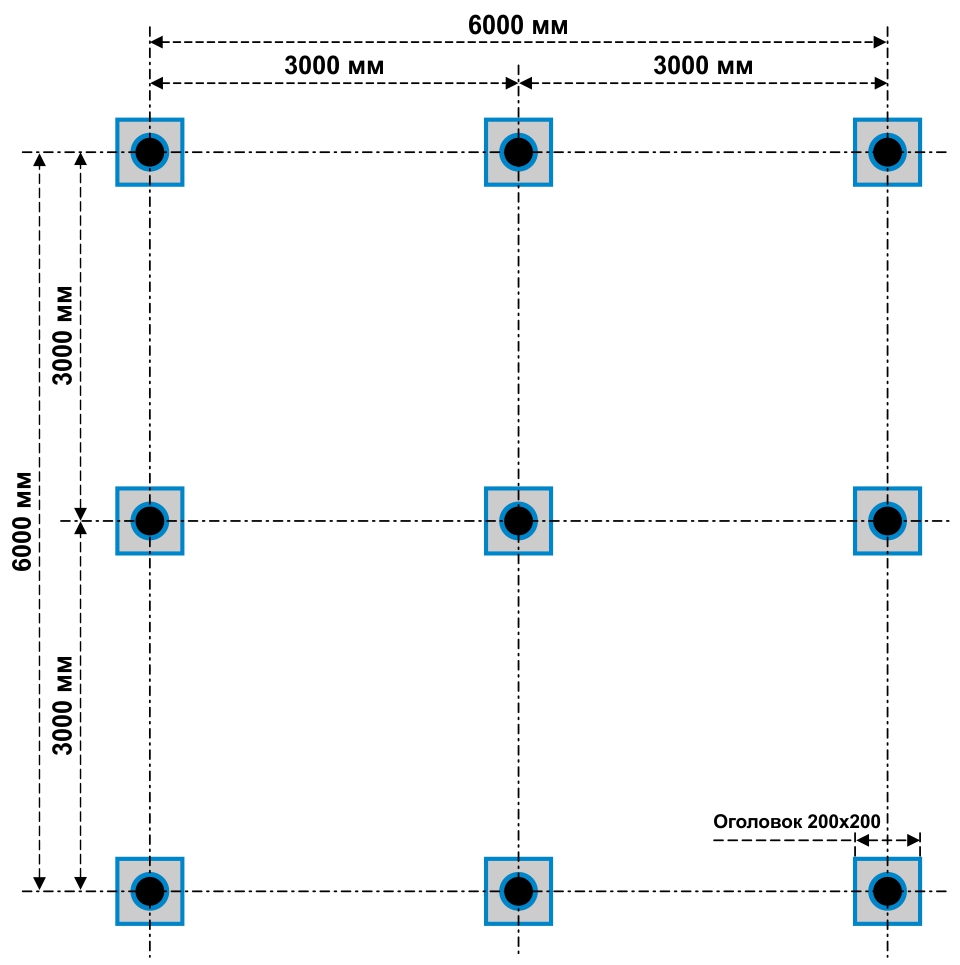

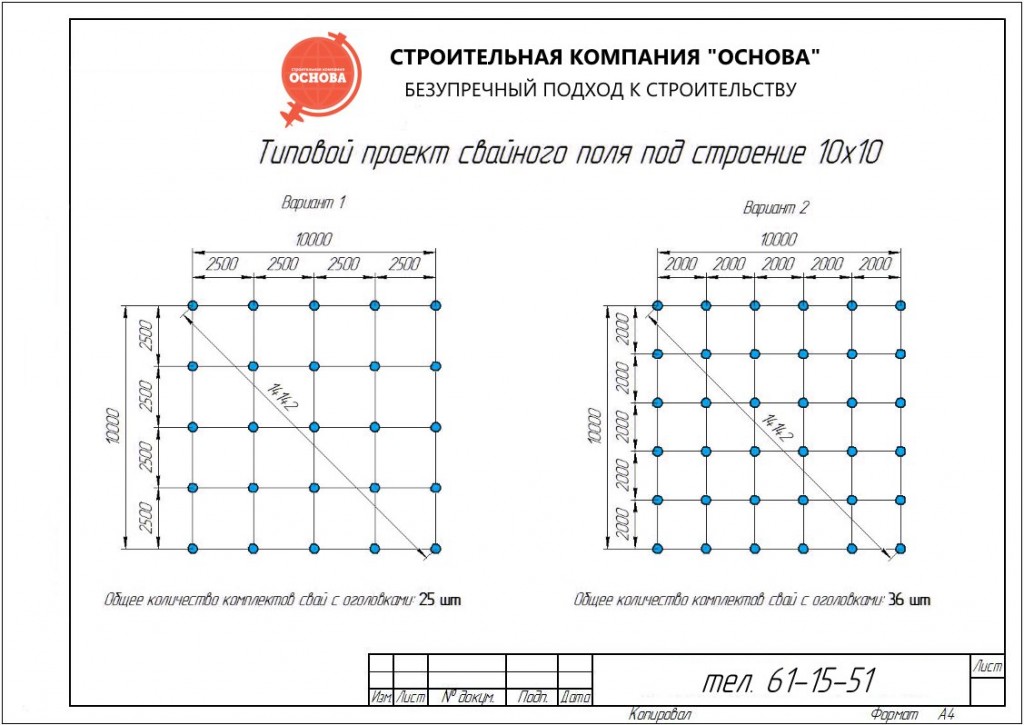

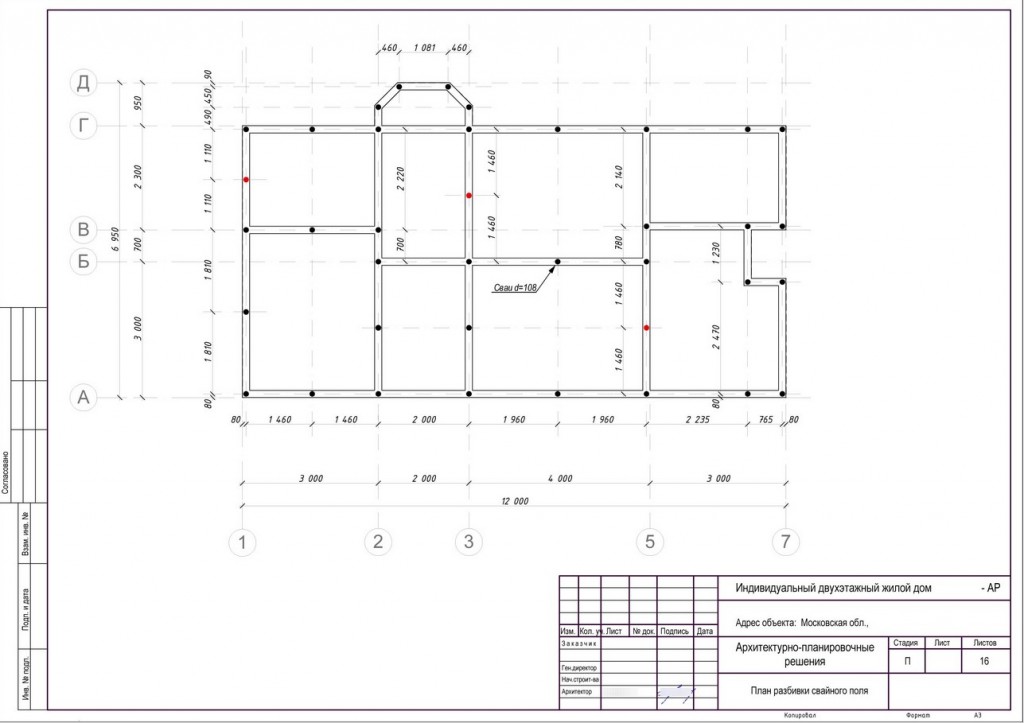

Разработка проекта свайного поля

Перед тем, как приступить к разработке проекта, составлению плана и графика производства работ, исполнительных схем и непосредственно самому процессу строительства, необходимо выполнение исследования находящихся на стройплощадке грунтов. Определение характеристик грунта При выполнении исследований определяются:

• Несущие характеристики грунта;
• Водонасыщение почвы;
• Плотность грунтов;
• Глубина промерзания;
• Геологический разрез по типам грунтов в пределах стройплощадки.

Необходимость изучения состава грунта обусловлена тем, что реальную несущую способность каждой опоры определить по материалу ее изготовления не представляется возможным, так как величина сопротивления грунта зачастую оказывается меньшей, чем несущая способность опоры. Именно по этой причине характеристики свай определяются по характеристикам грунта, в который они заглубляются.

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия.

Винтовые сваи разделяются на несколько разновидностей:

• Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
• Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
• Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
• Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Длина изделия также может отличаться. Стандарт — 165 см, 180 см, 200 см и 250 см. Сваи такой длины относят к коротким, но также они могут быть длинные, которые могут быть от 2,5 м до 11,7 м.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта.

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

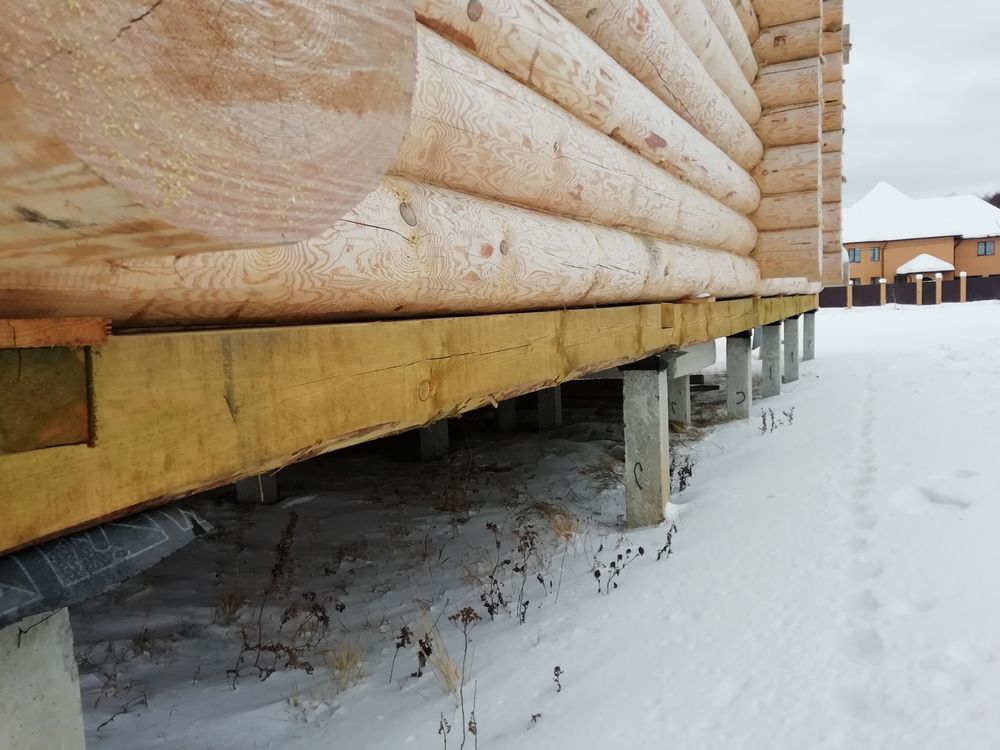

Устройство пола

На свайном поле можно обустраивать настил, когда будут завершено строительство ростверка. В этом деле главное — применять деревянные рейки для образования зазоров, с помощью которых конструкция будет защищена от возникновения конденсата.

Для устройства настила следует приобрести обрезную доску, толщина которой составляет более 28 мм, однако мастера советуют использовать не менее 36-миллиметровые изделия. Кроме того, надо приобрести качественные элементы для крепления пиломатериалов.

Следующий этап — укладка плит OSB, поскольку с помощью этого материала легче всего выровнять поверхность пола. Утепление настила — важный процесс, о выполнении которого следует позаботиться по завершении обустройства несущей конструкции. Поэтому рекомендуется использовать минеральную вату толщиной от 20 см.

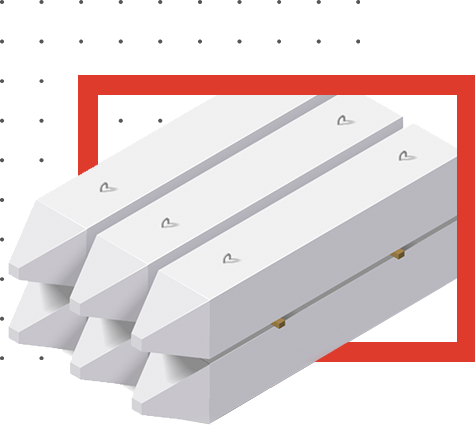

Сваи и их характеристики

На сегодняшний день строителям предложены готовые сваи, изготовленные на заводе. Они уже прошли требуемые проверки и испытания, а также обработаны специальными веществами, обеспечивающими надежную защиту опорам. Кроме того, эти сваи содержат необходимый перечень документации, где указываются характеристики и метод использования.

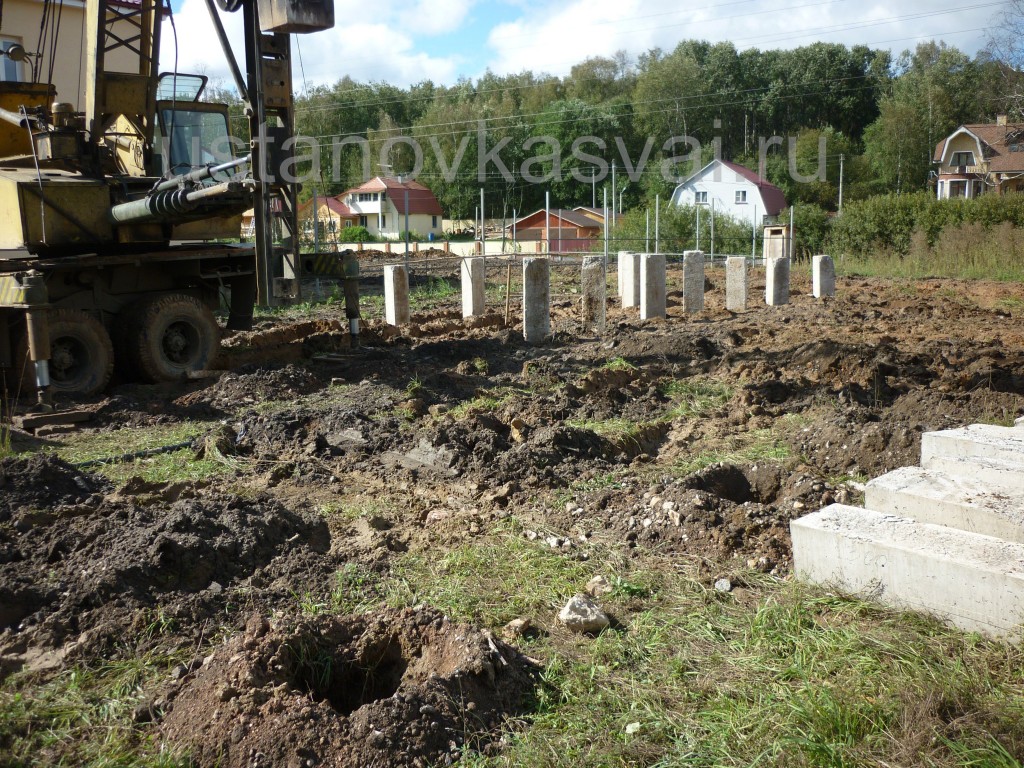

Если принято решение применить буронабивной вид свай, необходимо знать, что они создаются при использовании труб (металлические либо асбестоцементные), которые впоследствии заливаются смесью бетона. Для определения характеристик свай такого типа требуются дополнительные расчеты, в процессе которых учитываются определенные геометрические размеры.

Как рассчитать свайное поле

Примем, что на всем участке грунт однороден и используются одинаковые сваи. В общем виде формула для расчета количества свай будет выглядеть

n= Gк * N / Fd

N – расчетная нагрузка на фундамент

Fd – несущая способность одной сваи

Gк – коэффициент надежности, принимается в соответствии с нормативами ГОСТ для свайно-плитных работ в следующих численных значениях:

1. Для сплошных полей жестких конструкций с осадкой от 30 см и больше при количестве свай от ста и выше по результатам статических испытаний Gk принимается равным 1.

2. 1,2 – в других случаях, когда несущая способность сваи также определялась статическими испытаниями.

2. 1,25 – то же самое – динамическими испытаниями.

3. 1,4 – несущая способность рассчитана без учета упругих деформаций грунта.

4. На сильно сжимаемых грунтах и при использовании в устройстве фундамента висячих свай Gк будет увеличиваться с уменьшением количества свай вплоть до 1,75 (маленький куст, не более 5 свай).
