Асбестоцементные трубы – основа постройки

Как рассчитать фундамент

При расчетах прежде всего надо определить глубину промерзания земли в вашем регионе. Получить информацию можно из справочников или сайтов. В полученной цифре прибавьте 30–50 см – это и есть достаточная величина подземной части свай.

Надземная часть обычно принимается равной 30 см, но если в месте работы существует вероятность подъема воды, столбы можно и удлинить до безопасной высоты.

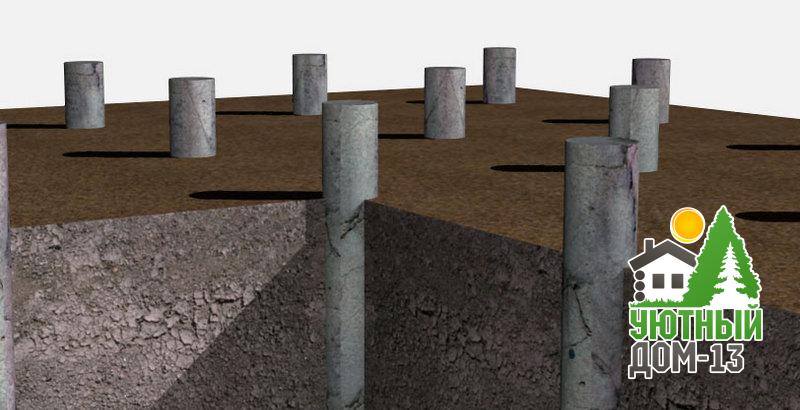

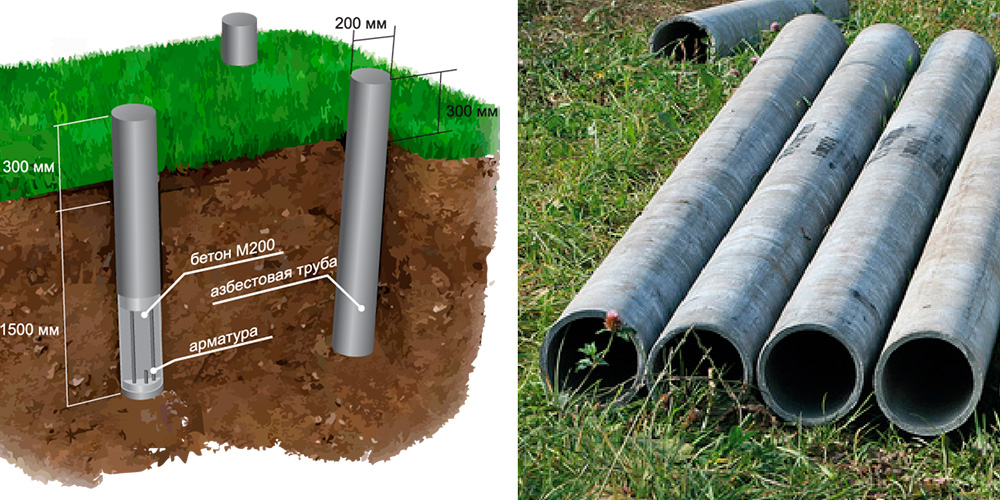

Размещение асбестоцементных труб

Толщина опор берется в зависимости от веса постройки. Для дома из сруба или деревянного каркаса выбирайте трубы сечением 25–30 см. Легким строениям: баням, беседкам, террасам – довольно диаметра 10 см.

Сваи устанавливают в точках наибольших нагрузок и по периметру несущих стен с шагом не шире 1 м. Распределенное давление на каждую опору должно быть не больше 800 кг. В противном случае число столбов надо увеличить.

Фундамент столбчатого вида

Такого вида фундамент можно соорудить если: 1. Земельный участок состоит из крупнозернистого песка, влагоемкая почва, участок находится в заболоченной балке, имеются речные течения, грунт подвержен высокому уровню заморозков, имеются глобальные рельефные изъяны. 2. Здание предполагается каркасного или деревянного вида, не требующее оборудованного подвального помещения.

Фундамент из асбестоцементных труб имеет ряд преимуществ. 1.       Во-первых, его очень быстро соорудить.

2.       Во-вторых, этого материала понадобится небольшое количество, а соответственно его себестоимость будет низкой. 3.       В-третьих, этот материал не требует особых знаний, он очень прост в использовании, поэтому от услуг профессиональных людей можно отказаться.

4.       И, наконец, для создания отверстий под столбы не нужно искать специальное оборудование. Это можно сделать буром.

Элементы конструкции фундамента

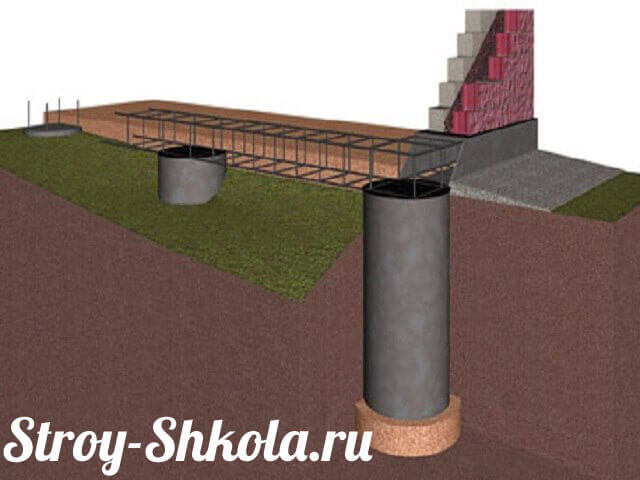

Фундамент выполняется в виде свай, размещенных определенным образом. Обязательным условием служит то, что асбестоцементные трубы обязательно должны быть расположены по углам предполагаемого здания; в местах, предназначенных для разграничительных построек и по всей границе сооружения через каждый метр. Если же здание планируется с большими размерами, тогда сваи лучше устанавливать плотнее друг от друга. Нужно рассчитывать приблизительную нагрузку на каждую сваю, по стандартам это примерно около тонны. Но вряд ли дом в частном секторе будет иметь вид большого монолитного сооружения, поэтому расход материальных средств будет соответствующий. Фундаментные столбы могут использоваться как заводские, так и самодельные. Для самодельного варианта наилучшим образом подойдут асбестоцементные трубы.

Рекомендуем: Дымоходы из асбестоцементных труб: плюсы и минусы

Порядок возведения фундамента из асбоцементных опор

1 этап. Проектирование

Каркасное строительство относится к категории простых. Вес одноэтажного типового дома 6х6 (проект К-35) составляет всего около 8 тонн. То есть усредненно для фундамента потребуется 10 столбов сечением 20 см. Готовые проекты легко найти в интернете, а можно заказать у специалистов. Как показывает практика и отзывы строителей, почти половина заказчиков предпочитает составить план-проект самостоятельно.

2 этап. Подготовка площадки и разметка

Инструкция по подготовке участка проста и понятна даже новичкам в строительстве. Нужно:

• Расчистить территорию от деревьев, камней.
• Наметить угловые точки фундамента – вкопать деревянные столбики или металлические пруты, натянуть между ними бечевку.
• Отступив от предполагаемой границы будущего фундамента на 2 метра, обозначить границу участка, на которой нужно будет снять плодородный грунт слоем не менее 30 см. Это делается для того, чтобы под домом в будущем не прорастали сорняки.
• Снять дерн, выровнять площадку и засыпать гравийно-песчаной смесью. Тщательно утрамбовать.

3 этап. Бурение скважин под опоры

Если возводится основание своими руками из асбестоцементных и асбестовых труб, то можно использовать для бурения садовый ручной бур. Строительные бригады предпочитают спецтехнику – автоматические ямо- или мотобуры.

Диаметр готовой скважины должен быть больше сечения трубы на 8-12 см, глубина – на 20 см больше планируемой высоты сваи. Это нужно для того, чтобы на дне можно было устроить традиционную фундаментную «подушку» из нерудных стройматериалов.

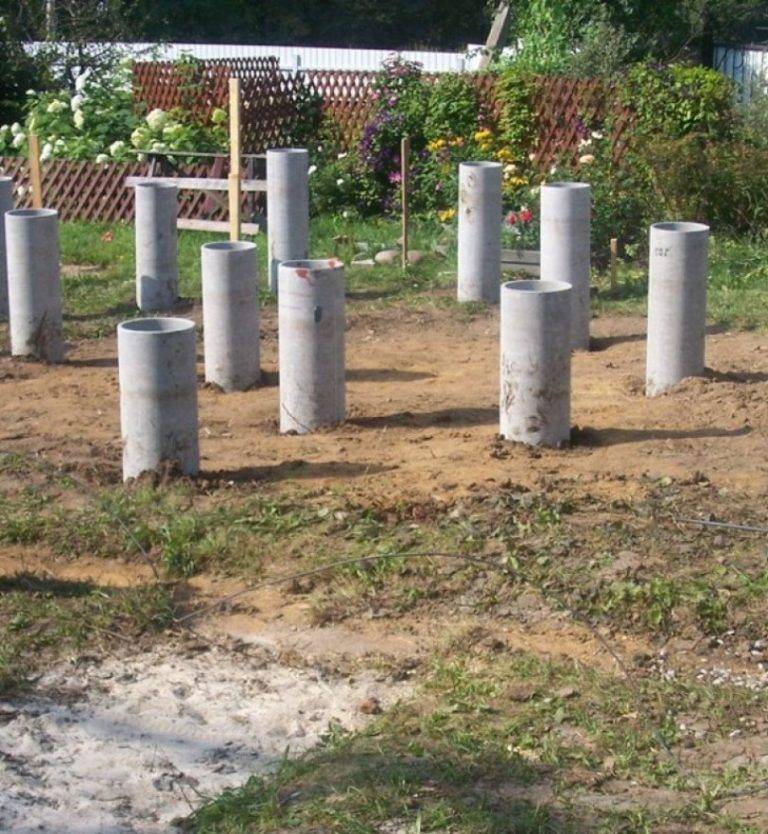

4 этап. Подготовка основания и установка хризотилцементных труб

На дно готовой скважины засыпается слой песка и щебня, утрамбовывается и проливается водой. Верх устилается гидроизоляционным материалом – рубероидом или пленкой. В яму опускаются трубы и фиксируются деревянными рейками. Конструкция обсыпается песком. Запас длины опор должен составлять не менее 10 см., так как позволит в дальнейшем легко выровнять высоту всех столбов.

Если грунты на месте строительства влажные, трубы обрабатываются жидкими гидроизоляционными составами на полимерной или битумной основе.

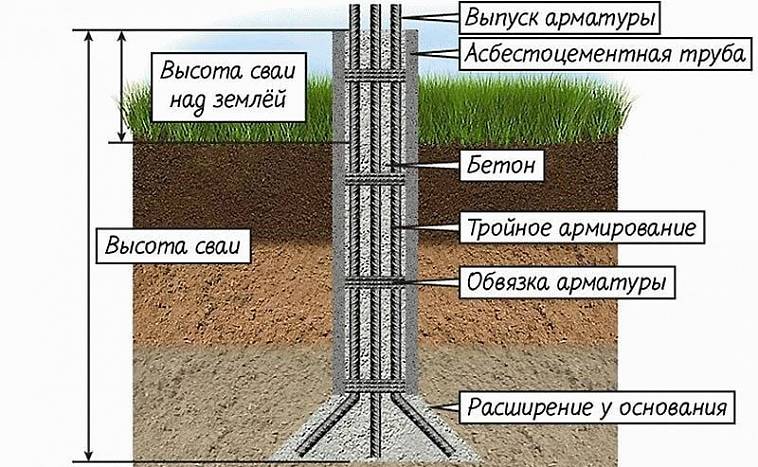

5 этап. Бетонирование и армирование

Готовая бетонная смесь заливается в трубу на 40 см, затем трубу нужно приподнять на 15-20 см и зафиксировать. Таким образом создается бетонная «подошва», которая обеспечит лучшую устойчивость опорам.

После застывания бетонного слоя в асбестоцементную трубу устанавливается арматурный каркас, связанный поперечными рамками из тонкой арматуры или проволочными перемычками. Заливается раствор до требуемого уровня, для удаления пузырьков воздуха пробивается металлическим прутом или деревянной рейкой. Верх накрывается пленкой, чтобы обеспечить равномерное высыхание бетона. Срок сушки – не менее 3 недель.

Зазор вокруг труб засыпается песком или гравием и утрамбовывается. По истечении времени готовая конструкция промеряется, лишнее срезается болгаркой.

Стоимость и отзывы застройщиков

Фундамент из асбестоцементных труб считается дешевым. Цена за 1 сваю в Московской области, включая себестоимость материалов и работу профессиональной бригады, составляет около 3000 рублей. То есть для нашего примера остов обойдется в 30 000.

Отзывы об основании из асбестоцементных труб в основном положительные.

«Сделал фундамент под хозблок буквально за один день. Уровень грунтовых вод на участке высокий, пришлось откачивать воду из скважины. Поэтому было принято решение изнутри скважину полностью выстлать рубероидом – свернули в плотный рулон, опустили в яму, он сам развернулся и сел по стенкам».

Сергей, Самара.

«3 года назад поставил щитовой дом на асбестоцементные трубы, заглубленные на 1,5 м. Сейчас начала тяжело открываться-закрываться дверь, проверил – один угол просел на 4 см. Видимо талые воды размыли основание, так как дренажа на участке нет. Домкратом немного поднял угол и поставил дополнительную опору».

Владимир Бабичев, Ростов-на-Дону.

«Поскольку на участке грунт глинистый, сделал сваи заглубленными на 3 м с нижним уширением. Бетон пришлось заливать в несколько приемов, зато дом стоит как влитой, трубы грунт не выталкивает».

Илья, Московская область.

Проектирование фундамента из асбестоцементных труб

Если необходим надежный фундамент, асбестоцементные трубы следует правильно заложить в грунте. Для этого производится расчет, что в обязательном порядке учитывает следующие факторы:

• Особенности почвы на местности;
• Глубина залегания грунтовых вод;
• Масса и размеры будущего сооружения;
• Тип фундамента.

Установка свай из асбестоцемента

Сваи должны быть заложены не ниже уровня расположения грунтовых вод. Для этого необходимо предварительно произвести геологическую разведку почвы. Также на этапе проектирования следует определить, в каком количестве будут закладываться столбы. Для стандартной постройки сваи располагают во всех местах сосредоточения нагрузки – в каждом углу здания, по центру, а также по периметру.

Принято располагать асбестовые столбы через каждые 2 метра постройки, как по длине, так и по ширине.

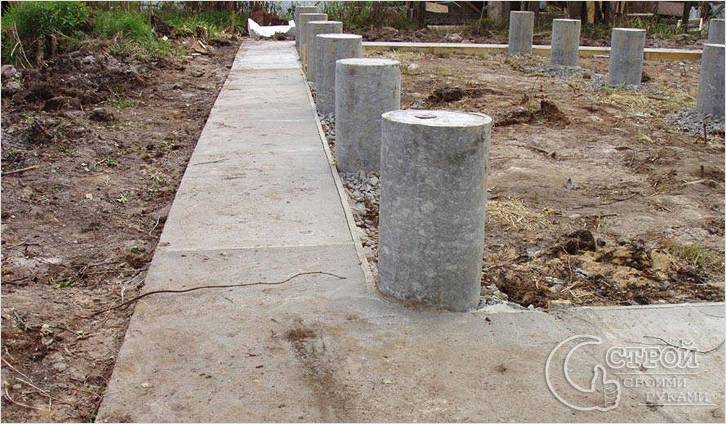

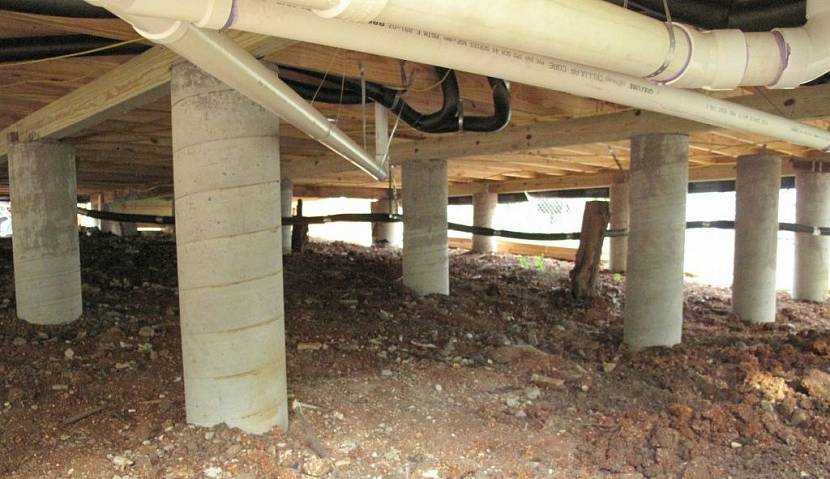

Фундамент из асбестоцементных труб возвышается над уровнем почвы примерно на 20-30 см. Если существует угроза затопления, сваи могут иметь и большую высоту.

Столбчатый фундамент из асбестоцементных труб – плюсы и минусы

Свайный фундамент из трубчатых колонн, залитых бетоном, отличается следующими достоинствами:

• Повышенным уровнем прочности, позволяющим гарантировать устойчивость легких зданий на склонных к пучению и затопляемых почвах.

  Если вы решили сделать столбчатый фундамент из труб своими руками, то необходимо знать, что его используют для строительства легких каркасных и деревянных зданий

• Устойчивостью к воздействию отрицательных температур, обеспечивающей неподвижность возводимой постройки.
• Стойкостью к влиянию агрессивных сред, под воздействием которых асбоцементный материал не разрушается.
• Жесткостью элементов трубчатой опалубки, не подвергающейся деформации при бетонировании в отличие от оболочки из рубероида.
• Монолитностью асбестовой опалубки, представляющей совместно с залитым бетонным раствором единую конструкцию.
• Скоростью возведения благодаря простоте конструкции, возможностью самостоятельного выполнения работ.
• Незначительным уровнем расходов, связанных с использованием недорогих и доступных материалов.
• Возможностью самостоятельного выполнения расчетов столбчатой основы без использования услуг наемных специалистов.
• Длительным эксплуатационным периодом, составляющим на сложных грунтах и гористой местности более трех десятилетий.

Фундамент из труб, наряду с достоинствами, имеет слабые стороны:

• невозможность обустройства подвала под зданием, установленным на свайных опорах;
• недостаточную тепловую изоляцию и ветровую защиту нижней части постройки, смонтированной на забетонированных сваях.

Несмотря на незначительные недостатки, столбчатый фундамент из асбестоцементных труб незаменим в районах с глубиной промерзания грунта более полутора метров, горных районах и подтапливаемых участках с пучинистыми почвами.

Буронабивные сваи из асбестоцементных труб

Фундамент в виде опор-столбов может конструироваться двумя основными способами.

Первый способ – это использование готовых свай. Однако в частном домостроении это малоприменимо, так как требует использование специализированного оборудования.

Второй способ – это изготовление опор непосредственно в грунте. В этом случае заливка бетонного раствора производится в опалубку, созданную в отверстии в земле. В качестве опалубки могут использоваться различные конструкции, например традиционные деревянные щиты.

Большой популярностью в качестве опалубки для создания буронабивных свай пользуются асбестоцементные трубы. Они сравнительно легки, обладают отличной гидроизоляцией и довольно прочные, так что идеально подходят на роль несъемной опалубки. В настоящее время промышленность выпускает асбестоцементные трубы различных диаметров, что позволит вам точно подобрать размеры трубы, необходимые для строительства именно вашего сооружения.

Обратите внимание, что диаметр асбестоцементных труб выбирается исходя из веса будущей конструкции. Кстати вес вы можете рассчитать исходя из данных в таблице.

Таблица для расчета массы дома

Кроме того, буронабивные сваи с использованием асбестоцементных труб можно использовать при возведении фундамента на неровных участках, например на косогорах. Возможно строительство такого типа фундамента на грунте с очень высокой влажностью, практически на болотах. Изготовление такого фундамента не требует применения строительной техники и может выполняться даже одним человеком в течении длительного времени, последовательно от опоры к опоре.

Однако стоит отметить, что перед строительством такого фундамента необходимо произвести тщательный расчет конструкции. Для этого необходимо вычислить планируемый полный вес конструкции, включая вес строительных материалов, нагрузки помещения и возможной нагрузки от изменения климатических условий. После этого вычисляется максимальная нагрузка на бетонные столбы. При большом весе строительной конструкции необходимо либо увеличивать количество бетонных опор, либо переходить к проектированию ленточного бетонного основания.

Выполнение строительства

Контуры здания намечаются на предварительно подготовленном участке, его необходимо выровнять и очистить от посторонних предметов. Углы и места пересечения стен следует выделить при помощи кольев большего размера. Именно в этих местах и монтируются первые сваи, для разметки лучше всего использовать веревку и колышки. Все стороны должны быть перпендикулярны, проверить это следует для равенства диагоналей коробки.

Если строится дом с пристройкой, потребуется заложить отдельные фундаменты и выполнить для них верхнюю обвязку. Следует предусмотреть наличие деформационного шва, он будет делиться на два контура. Такая технология убережет здание от разрушения при неравномерно распределении масс на сваи.

На следующем этапе бурятся скважины под установку свай. Каждая свая закладывается на одинаковую глубину, само углубление делается на 20 см больше подземной части. Со дна ям убираются все крупные камни, и создается песчаная подушка с добавлением гравия. Песок и щебень засыпается на глубину 10 см, тщательно трамбуется. Каждый слой поливается водой, когда вся влага впитается, сверху кладется слой рубероида.

Только после этого начинается монтаж труб, каждый столб выравнивается по высоте. Зафиксировать каждый столб можно при помощи деревянной рейки в нужном положении. Если грунтовые воды находятся высоко, необходимо выполнить гидроизоляцию, для этой цели рекомендуется использовать битумную мастику. Следует также произвести заливку труб при помощи цементного раствора, это предотвратит возможное пучение почвы. Смесью заполняется пространство вокруг труб и сами трубы.

Для приготовления раствора песок смешивается с песком в соотношении 2:1, вода заливается в смесь до тех пор, пока готовый раствор не будет напоминать жидкое тесто. Далее в раствор добавляется 2 части мелкого гравия, все тщательно перемешивается и заливается у основания труб на глубину до 50 см. Трубы при этом приподнимают, а в углубление заливается раствор. После чего сваи возвращаются на место, применяется нажимающее усилие.

После высыхания смеси используется рубероид для гидроизоляции. Можно использовать и горячую мастику, следует дождаться полного высыхания. Песок и грунт сыплется сверху, когда все застынет. Внутри каждой сваи устанавливаются пруты арматуры в количестве 2-3 штуки на каждую сваю, после заливки раствором прутом необходимо протыкать застывающий раствор для того, чтобы оттуда вышел воздух. Далее отводится несколько недель на то, чтобы фундамент высох и окреп, после чего поверх опор выполняется обвязка. Для этой цели используются бруски и куски металла. Нагрузка между всеми сваями будет выровнена после выполнения обвязки. А после выполнения этой работы можно переходить к непосредственной постройке здания.

Лучше всего проводить монтаж фундамента из асбестоцементных труб при наличии хотя бы начальных строительных навыков, имеет значение правильная разметка местности. Такой фундамент помимо прочности отличается долговечностью, что позволяет его использовать не только для строительства легких строений типа бани или беседки, но и жилого дома с высотой до 3 этажей.

Срок службы такого фундамента превышает 25 лет, а при качественном выполнении работ и защите он может прослужить и больше. Если трубы для строительства закупаются с запасом длины, на месте проводятся работы по их распиловке, для этой цели используется специальный инструмент. Работы по закладке фундамента из труб следует проводить после завершения паводка, когда почва достаточно просохнет и до первых заморозков.

Статьи по теме

• Как правильно произвести утепление фундамента пеноплексом
• Дренаж фундамента своими руками
• Как использовать пенополистирол для пола в качестве утеплителя?
• Утепление фундамента пенополиуретаном
• Утепление полов: материалы и технологии

Процесс укладки и соединения

В отношении процесса укладки и соединения асбоцементных труб, то стоит заявить, что проводить работы оптимальнее поэтапно.

Подготовка

Для обеспечения успешного результата работ стоит обратить внимание на уровень качества подготовительных работ. Тут речь заходит о том, что траншея должна иметь равномерный уклон, а дно должно быть максимально ровным.

Нужно добиться того, дабы укладываемый кусок трубы лежал на дне траншеи всей своей поверхностью. Это нужно, по причине того, что хрупкость асбоцемента может привести к появлению трещин под действием веса грунта, в случае если будут иметь место перекосы при укладке.

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами. Всё это обусловлено свойствами материала.

Укладка и соединение

Помимо этого, в случае если диаметр труб, а соответственно и вес изделий, будет большим, то появится необходимость применения специализированной техники.

• Сперва укладываются две части трубы на некотором расстоянии друг от друга.
• Потом, на один из торцов трубы надевается соединительная муфта. Для удобства работ, рекомендуется смазать резиновые уплотнительные кольца солидолом либо подобным составом.
• Потом подставляется второй отрезок трубы и на него надвигается соединительная муфта. Для движения муфты употребляется особый винтовой домкрат. Принципиально важно следить за центровкой размещения труб, поскольку перекосы осложнят работы.

При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края. Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты.

В качестве одного из вариантов соединения асбоцементных труб возможно упомянуть применение особых полиэтиленовых муфт. Таковой вариант употребляется, к примеру, при укладке линий коммуникации. Основные этапы работ наряду с этим в целом схожи, но перед работами с полиэтиленовой муфтой ее необходимо предварительно нагреть для приобретения ей большей эластичности.

Для полноты рассмотрения вопроса необходимо подчеркнуть и случаи, в то время, когда приходится соединять отрезки трубы. Такое возможно, к примеру, при ремонте канализации. Для соединения труб в этом лучше применять муфты типа «Жибо». Сущность работ содержится в следующем:

• На один торец соединяемой трубы надевается особый фланец, оснащенный резиновым уплотнителем.
• Та же процедура проводится с другим соединяемым элементом.
• Фланцы центрируются и стягиваются между собой болтами.

В заключение возможно добавить, что способов соединения асбоцементных труб существует пара, выбирать конкретный вариант нужно, исходя из событий. Какой бы вариант не был выбран, работы необходимо проводить щепетильно и ответственно.

Плюсы и минусы свайных и столбчатых фундаментов

Основания на сваях обладают рядом преимуществ:

• низкая стоимость по сравнению с ленточным плитным типом;
• долгий срок эксплуатации, которого хватает на весь цикл эксплуатации строения;
• применение на любом типе грунтов, включая подтопляемые земли;
• минимальное количество подготовительных мероприятий;
• простота монтажа, для работ достаточно усилий 2–3 человек;
• универсальность;
• скорость возведения.

Недостатками конструкций считают большое количество свай при возведении массивной постройки. Обустройство подвала возможно, если сваи устанавливают на дне предварительно вырытого котлована.

Достоинства столбчатого фундамента

Выбор асбестоцементных труб для столбчатого фундамента отличается такими преимуществами:

• невысокой стоимостью;
• легкостью в монтаже;
• прочностью;
• долговечностью.

Приемлемая стоимость обуславливается тем, что материалы для работ можно приобрести по более низкой цене, чем, например, для возведения бетонных блоков.

Простота монтажа позволяет установить трубы своими руками. При этом не нужно нанимать специализированную технику. Это большой плюс для тех участков, где затруднен проезд машин. Помимо этого, возводить строение на столбчатый фундамент возможно уже через неделю, в отличие от монолитного, который нужно оставлять для застывания на месяц.

Особый состав асбестовых труб (дисперсно-армированный) делает материал устойчивым к негативному воздействию окружающей среды.

Это обеспечивает влагоустойчивость и прочность такому фундаменту. Трубы имеют низкий коэффициент теплового расширения.

Несмотря на такие преимущества асбестовых труб, необходимо правильно выполнить расчет материала. Если не следовать технологии, то все достоинства сводятся к нулю. Ведь дальнейшее строительство дома на основании, которое не выдерживает определенную нагрузку, будет опасным.

Технология постройки столбчатого фундамента

Существуют 2 основные причины очень распространенного применения асбестоцементных труб для столбчатых фундаментов (рис. 5):

1. Такие трубы имеют высокий уровень стойкости к коррозийным процессам. Металлические трубы намного более уязвимы к этому воздействию.
2. По сравнению с трубами, выполненными из пластика, асбестоцементные экземпляры демонстрируют хорошую устойчивость к перепадам температуры и к низким температурам.

Работа по монтажу столбчатого фундамента имеет следующие основные этапы:

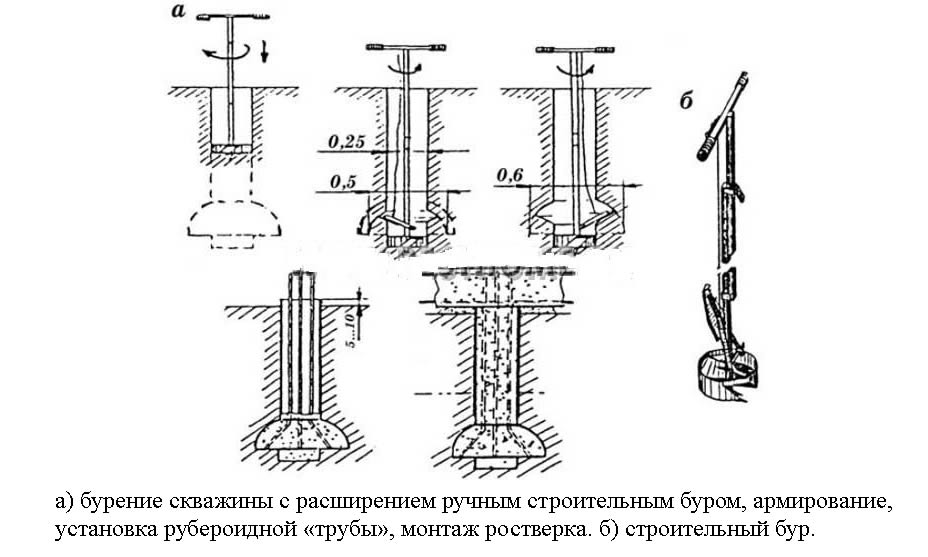

Рис. 4. Схема работы бура.

1. В скважину, пробуренную ранее, вставляется труба диаметром 20 см. В глубину скважина должна иметь около 1,5 м. Сам столбик, как упоминалось ранее, должен выступать над уровнем грунта на 30-40 см.
2. Выравнивание и установка столбов на 1 уровень. Соответственно, трубы должны иметь одинаковую длину. Эти трубы фактически выступают в роли своеобразных опалубок, потому что большая часть нагрузки ложится на металлические прутья, которые находятся внутри каждой опоры. Перед дальнейшей работой стоит обработать прутья особым составом, который защитит металл от преждевременного износа и обеспечит определенную долю гидроизоляции.
3. После завершения выставления опор по уровню, можно начинать процесс заливки в них бетонной смеси. Процесс проводится одновременно и снаружи, и изнутри. Получившиеся в результате торчащие части арматуры пригодятся во время создания ростверка. Ростверк – это часть конструкции фундамента, на основании которой начинают возводить постройку.

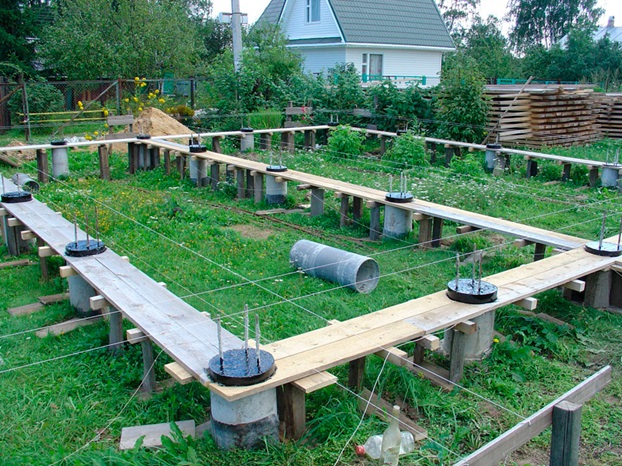

4. В трубу помещают шпильку, выступающую резьбой на 20-30 см вверх от опоры. Это будущая основа для монтирования ростверка. Резьба в данном случае очень сильно облегчает процесс создания ростверка.

Установку столбов можно реализовать 2-мя способами:

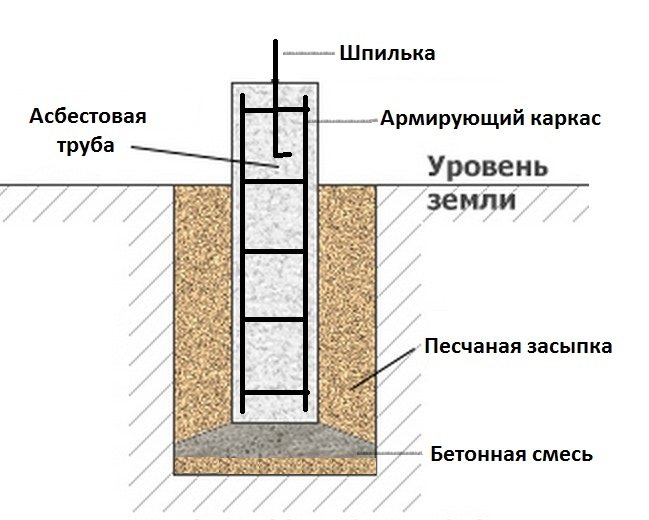

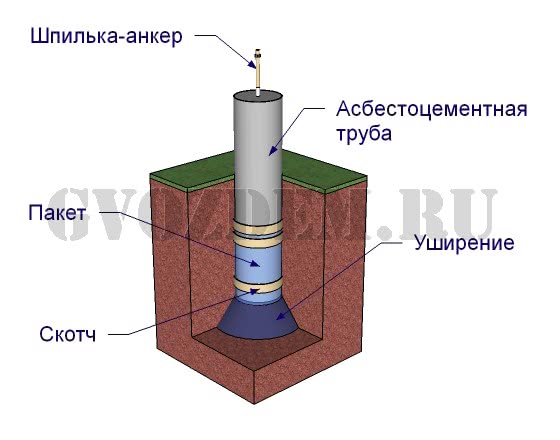

Рис. 5. Схема монтажа столбчатого фундамента.

1. Проводится установка трубы в подготовленную яму. Затем в трубу вбивается 2 прута арматуры, расстояние между которыми составляет 6-7 см. Прутья вбиваются в землю на 20-30 см. На такое же расстояние прутья должны выглядывать вверх из трубы.
2. Установленная труба на 1/3 заливается бетонным раствором. После поднятия на 10-15 см внутрь трубы следует опустить пруты арматуры, которые не должны выступать за ее пределы. После таких действий бетон произведет расширение, которое будет мешать выталкиванию сваи наружу. После этого поднятая труба должна быть выставлена по уровню со всеми остальными уже установленными трубами. В конце труба до краев заливается бетоном.

Если устанавливать столбчатый фундамент своими руками приходится на сыпучем грунте, то перед началом процесса монтирования столбов нужно создать подложку под трубы:

1. Нужно смешать гравий с песком в соотношении 1:1.
2. Полученная смесь засыпается в каждую скважину, создав таким образом слой толщиной 10-15 см.
3. Далее следует накрыть засыпанную смесь устойчивым к влаге материалом. Им может оказаться и стройцеллофан, и рубероид.

Этапы возведения: подробный инструктаж

Подготовительные работы

Перед тем, как сделать фундамент, необходимо изучить площадку, на которой будут проводиться строительные работы. Первым делом необходимо определить следующие факторы:

• Предполагаемая общая масса всей конструкции.
• Глубина промерзания грунта.
• Особенности грунта на выбранном участке, а также характеристики слоев почвы.
• Глубина залегания водоносных слоев.

Производим разметку

Затем с учетом всех особенностей территории, необходимо произвести разметку участка и обозначить те места, где будут располагаться будущие сваи. Чтобы трубы хорошо стали и сохраняли стабильное положение, делаются достаточно глубокие скважины. Самостоятельно их можно сделать при помощи бура, работающего на бензине, или с использованием ручного инструмента.

Бурение скважин

Армирование

После подготовки скважин и установки в них асбестоцементных труб необходимо произвести дополнительные действия для закрепления опоры в почве. Сделать это можно двумя способами:

• Залить внутреннюю поверхность трубы и некоторые части вокруг нее бетонным раствором.
• Закрепить опоры при помощи металлических прутьев.

В первом случае перед заливкой в трубу помещается арматура, которая выбирается примерно на полметра длиннее, чем сама труба. Арматура должна на 25 сантиметров быть помещена в почву, и на такое расстояние выступать наверху, над трубой. Затем все трубы внутри заливаются бетонным раствором. После того, как бетон просохнет, можно приступать к производству дальнейших работ.

Во втором варианте труба первоначально заливается всего лишь на третью часть. Затем сразу же ее поднимают на небольшое расстояние от дна скважины, чтобы часть бетонного раствора вылилась, образовав некоторое расширение внизу. После этого раствором заполняется вся труба до самого верха. При этом арматура не выступает наверху, вместо нее устанавливается специальная металлическая шпилька, которая выступает над поверхностью опоры примерно на 30 сантиметров. Именно к этой шпильке и будет крепиться остальная часть конструкции, в частности, ростверк.

Особое внимание при возведении такого фундамента следует уделить арматуре. Предварительно ее нужно обработать специальным раствором, защищающим от образования коррозии. Это позволит на длительное время сохранить прочность, устойчивость и стабильность основания здания.

При возведении фундамента конструкции из труб очень важно четко соблюдать технологию строительства. В противном случае основание будет перекошено, вследствие чего начнется деформация всего здания.

Нагнетание бетона в скважину

Выполнение расчетов – важные моменты

До того как рассчитать столбчатый фундамент из асбестоцементных труб, необходимо выполнить исследование рабочего участка. Геологические изыскания осуществляются путем бурения скважины с извлечением проб грунта.

По результатам обследования определяются:

• характеристики грунта;
• уровень грунтовых вод;
• глубина промерзания.

Определив вес здания, и владея результатами геодезических исследований рабочей площадки, можно вычислить:

• размеры трубчатых свай;
• количество асбестовых опор;
• общую площадь сечения колонн.

Нагрузка на фундамент зависит от конструкции строения, а также от материала, из которого оно выполняетсяРассчитывая сваи из асбоцемента, учитывайте следующую информацию:

• глубина погружения опор должна превышать уровень замерзания почвы как минимум на 50 см;
• размер выступающей части свай выбираются индивидуально для разных зданий и составляет 50–150 см;
• площадь сечения опоры зависит от веса строения и подбирается с учетом максимального усилия на сваю, составляющего 800 кг;
• равномерная передача усилий от здания на грунт обеспечивается путем погружения опор с интервалом между ними не менее 100 см;
• количество заливаемого бетона вычисляется методом суммирования свободного пространства опорных свай.

Благодаря расчетам можно без привлечения специализированных организаций по проектированию определить параметры столбчатой основы.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Бурение скважин

Пожалуй, самый трудоемкий процесс, если его делать самостоятельно. Предварительный анализ грунта позволит определить глубину. Она должна быть ниже уровня промерзания. Справочники или специалисты подскажут региональное значение. Если в южных регионах глубина незначительна, 50-80 см, то на севере она может достигать 2 м.

Если позволяют финансовые возможности, лучше пригласить специалиста с малогабаритной буровой установкой. Все будет сделано за один день. При сложном грунте 2-3 дня. Ручное бурение связано с очень большими затратами физических сил, а сроки могут увеличиться в разы, даже при работе в паре с помощником.

Хорошо если будет специализированный инструмент, но в принципе подойдет и садовый бур, или ручной грейфер. Зная глубину промерзания, роют скважину несколько глубже. На 30-50 см. Желательно сделать небольшое расширение внизу.

Расчеты столбчатого фундамента

Чтобы фундамент на асбестоцементных трубах был надежным, необходимо предварительно провести расчеты, определить глубину фундамента и количество столбов.

Определение глубины фундамента

Глубина будущего фундамента зависит от трех важных факторов:

• Тип грунта;
• Вес здания, которое планируется построить;
• Вид фундамента.

Перед постройкой необходимо произвести геологическое исследование состава грунта на участке. Необходимо также выяснить глубину расположения грунтовых вод и степень промерзания почвы в данной местности.

Как правило, столбчатый фундамент планируется для постройки достаточно легких зданий. Однако глубина фундамента для постройки беседки и, например, каркасного дома, будет различаться.

Обязательно нужно грамотно подобрать и вид самого фундамента. К примеру, помимо сооружения фундамента из труб, возможны варианты. Такой вид фундамента можно построить из бетона, бревен или строительного камня.

Определение количества столбов

Установка асбестовой трубы в качестве столбчатого фундамента

Количество столбов определяется в зависимости от типа постройки. Как правило, столбы устанавливаются под каждый угол здания, а также по всему периметру и в центре. Количество столбов планируется так, чтобы нагрузка была распределена равномерно по всем столбам.

Совет!

Как правило, планируется установка одного столба на каждые два метра постройки, как по длине, так и по ширине будущего дома.

Стандартная высота столбов над уровнем почвы – 20-30 см. Но в тех местностях, где существует угроза затопления, высота фундамента может быть увеличена.

Пошаговая инструкция по строительству

Возведение свайного асбестоцементного фундамента выполняется в несколько этапов:

Проведение расчетов

Пропускать этот этап нельзя, ошибки в расчетах фундамента могут дорого обойтись владельцу постройки.

Необходимо рассчитать:

Рекомендуем ознакомиться: Как выбрать дренажную трубу и избежать ошибок при укладке?

Обратите внимание! При проведении расчетов необходимо привести все величины к одинаковым единицам измерения. Диаметр, указанный в миллиметрах, нужно перевести в метры, умножив его на 0,001. Чтобы не проводить сложные расчеты, можно воспользоваться средними значениями расхода бетона: 0,1 кубометра на 10 метров 100-миллиметровой трубы, 0,5 кубометра – на 10 метров 200-миллиметровой.

Подготовка стройплощадки, стройматериалов и инструмента

Чтобы выполнять строительно-монтажные работы с максимальным комфортом, необходимо подготовить рабочее пространство, необходимые инструменты и материалы заранее:

• Участок, на котором будет возводиться строение, очищают от мусора, растительности и корней.
• Снимают верхний плодородный слой почвы, площадку выравнивают и утрамбовывают.
• Наносят разметку, отмечая расположение и размеры скважин.
• Закупают стройматериалы в рассчитанном ранее количестве, желательно с небольшим запасом на случай порчи в ходе монтажа. Дополнительно следует приобрести рубероид и битумную мастику для гидроизоляции, нерастяжимую веревку для разметки, стальные пруты (3-4 штуки на трубу) и проволоку для армирования свай.
• Запасают песок и гравий в объеме, вдвое превышающем объем сухого цемента.
• Готовят или приобретают минимальный набор инструментов: лопату, ручной бур, отвес и строительный уровень, желательно – вибропогружатель, если его нет – стальную арматуру, емкость для смешивания бетона.

Обратите внимание! Все подготовительные мероприятия проводятся непосредственно перед началом работ, чтобы, во-первых, не готовить рабочее пространство повторно, во-вторых, не повредить хрупкие стройматериалы во время их хранения.

Подготовка скважин

Согласно разметке, необходимо подготовить рассчитанное количество скважин:

• Пробурить или выкопать скважины необходимой глубины и ширины.
• Засыпать на дно каждой скважины песчаную подушку высотой 20 см.
• Пролить песок водой, утрамбовать.
• Выстелить дно поверх песка рубероидом для гидроизоляции подошвы свай.

Установка труб

Асбестоцементные трубы будут выполнять роль несъемной опалубки для бетона, выровнять их положение после заливки невозможно, поэтому установка трубы выполняется в два шага:

Обратите внимание! Перед установкой будущих свай в особенно влажный грунт, следует обработать внешнюю поверхность труб битумной мастикой.

Подготовка цементного раствора

Цемент для заливки опалубки подготавливается следующим образом:

• Смешивают в пропорции 1:2 цемент и песок.
• Постепенно доливая воду, вымешивают получаемый раствор до получения консистенции тягучего теста.
• Добавляют 2 части гравия.
• Тщательно вымешивают раствор.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Подготовка свайной подошвы

Заливать бетон в опалубку нужно строго по технологии, это позволит избежать в дальнейшем разрушения столбов фундамента из-за давления почвы и внутренней неравномерности застывшего бетона:

• Заливают цементный раствор в трубы на 40-50 см.
• Приподнимают трубы на 10-15 см.
• Фиксируют новое положение опалубки.

Застывший бетон образует между гидроизолированной песчаной подушкой и нижним торцом асбестовой трубы подошву, которая будет удерживать сваю в правильном положении, не давая почве вытолкнуть гладкую опалубку вверх.

Засыпка скважин

После застывания бетонной подошвы, необходимо засыпать скважину, зафиксировав асбестовую опалубку:

Армирование опор

Перед окончательной заливкой столбов фундамента необходимо усилить их, придав дополнительную прочность:

• Связывают стальные пруты проволокой так, чтобы они располагались параллельно друг другу на равном расстоянии (примерно ⅓ – ¼ диаметра трубы), образуя ребра призмы.
• Опускают связки арматуры в центр опалубки и фиксируют, чтобы при заливке цементного раствора связка не перекосилась.

Заливка труб

Это финальный этап, после которого работы по возведению свайного асбестоцементного фундамента можно считать завершенными.

• Смачивают поверхность ранее застывшего бетона водой для лучшего сцепления со следующим слоем.
• Заливают цементный раствор в опалубку.
• Если есть вибропогружатель, удаляют с его помощью пузырьки воздуха из залитого бетона. Если этого аппарата нет, протыкают цемент стальным прутом, после чего в получившиеся отверстия заливают еще раствор.

Застывание бетона и набор оптимальной прочности происходит в течение 18-28 дней в зависимости от погодных условий и размера свай. По истечение этого времени можно приступать к обвязке фундамента и возведению строения.

Как сделать свайную основу

Устанавливайте асбестоцементные трубы, придерживаясь указанной последовательности операций:

• Просверлите с помощью спецоборудования или бытового бура каналы в почве, которые на 10–20 см превышают габариты опор.

Подготовку необходимо начинать с разметки. Удаляют со строительной площадки мусор и посторонние предметы, по возможности выравнивают ее и снимают дерн

• Сформируйте внизу скважины конусообразное расширение с помощью ручного или механизированного устройства.
• Засыпьте в полость песок слоем 20–30 см, залейте небольшим объемом воды, сформировав подушку.
• Гидроизолируйте верхнюю часть полости в почве листовым рубероидом или полиэтиленовой пленкой.
• Погрузите в скважину асбоцементные трубы, обеспечьте их неподвижность с помощью деревянных брусков или арматуры.
• Обсыпьте верхнюю часть колонны мелким песком, исключающим возможность ее перемещения.
• Соедините четыре арматурных стержня сечением 10–12 мм с помощью поперечных перемычек в пространственный каркас.
• Опустите арматурную конструкцию в полость колонны, закрепите ее распорками от перемещения при бетонировании.
• Закрепите, если требуется, совместно с арматурным каркасом резьбовые шпильки для крепления обвязки нижней части основания.
• Приготовьте бетонную смесь, используя стандартную рецептуру на основе портландцемента, щебня и песка.
• Залейте бетонную смесь во внутреннюю полость колон и не подвергайте опоры нагрузочным деформациям в течение месяца.
• Проконтролируйте строительным уровнем расположение верхней части опорных свай на общей отметке.
• Обмотайте расположенную выше нулевой отметки часть сваи рубероидом, обсыпьте песком и уплотните его.

Выполните обвязку выступающих частей колон с помощью железобетона или деревянных брусьев, придерживаясь требований проектной документации.

В процессе осуществления строительных мероприятий обратите внимание на важные нюансы:

• применяйте строительный уровень для проверки вертикальности каналов на начальной фазе бурения;
• не допускайте осыпания в канал грунта с помощью рубероида, скрученного в верней части скважины;
• не формируйте подушку на почвах, в которых содержатся в увеличенной концентрации мелкие каменистые включения;
• обмажьте поверхность погружаемой в канал опоры специальной мастикой для обеспечения гидроизоляции;
• используйте стальную арматуру или строительный вибратор для удаления воздуха из бетонного массива.

После постройки свайной основы можно приступать к возведению стен здания.

Бурение скважин и установка труб на место

Бурение под сваи фундамента можно проводить вручную, используя для этого специальный бур, либо же воспользоваться услугами автоматизированной техники, например мото- или ямобура. Обустраивая скважину, следует помнить о том, что её диаметр должен примерно на 8-12 см превышать сечение той трубы, которая будет в ней установлена. Глубина же должна превышать размер сваи примерно на 20 см – это позволит разместить на дне «подушку» из стройматериалов нерудной группы.

Устраивают её посредством засыпки в скважину слоя щебня и песка, с последующим трамбованием поверхности и поливкой её водой. Сверху укладывают гидроизоляционную прослойку на основе плёнки или рубероида. Устанавливают в скважины трубы, закрепляя их посредством деревянных реек. Обсыпают конструкцию песком. Важно оставить запас по длине примерно в 10 см – в последующем это позволит без проблем отрегулировать высоту всех смонтированных столбов.

При работе на влажном грунте, проводят дополнительную обработку труб жидким гидроизолятором с основой в виде битума или полимера.
