Варианты установки подъемников для инвалидных колясок

Технические характеристики

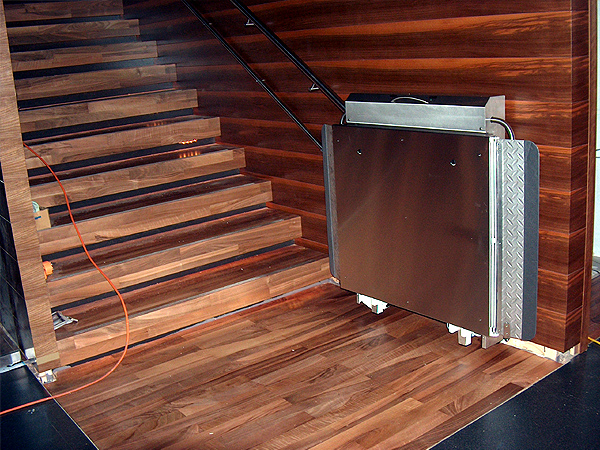

Откидная транспортная платформа подъемника обеспечивает минимальную ширину в сложенном состоянии. Лестничные подъемные устройства для инвалидов особенно актуальны при малой ширине лестничного пролета в зданиях, где изначально не было предусмотрено пространство для пандуса.

Описание

РПП-01 — наклонный реечный подъемник для маломобильных групп населения.

Преимущества.  Данная модель состоит из площадки для размещения ММГН, подъемного механизма; направляющих; мотор-редуктора с реечной передачей; стойки с кнопкой вызова. Конструктивные части платформы выполнены из профильной и листовой стали, рифленых листов алюминия, окрашенных порошковой краской в широком цветовом диапазоне. Важная особенность этой модели – наличие механизма складывания и раскладывания площадки в автоматическом или механическом режиме. Это позволяет экономить место на самой лестничной площадке в то время, когда подъемник для инвалидов не используется.

Эксплуатационные свойства. Грузоподъемность 225 подъемный механизм в довольно широких температурных пределах – от минус 40 до плюс 50 °С. Питание осуществляется от электрической сети 220/380 В, 50 Гц . Потребляемая мощность 1,0 кВт. Шум при работе платформы не превышает 50 дБ.

Применение. Уличный подъемный механизм для маломобильных граждан. Антивандальное исполнение, специальное покрытие, устойчивое к атмосферным воздействиям, защита моторной РПП-01 предназначена как для уличного, так и для внутреннего использования.С помощью платформы, движущейся со скоростью 0,15 м/сек, ММГН может безопасно подняться и спуститься там, где установлено такое устройство, а именно: подуличные переходы, вокзалы, метрополитен  и т.д.

Основные виды оборудования

Преодоление лестниц по пандусам — это сложное и небезопасное действие, особенно для инвалида-колясочника, вынужденного передвигаться без посторонней помощи. Однако сегодня есть более удобная и простая альтернатива — подъемники. Они бывают нескольких видов:

1. Вертикальными. Эти технические приспособления предназначены для преодоления лестниц высотой свыше 2 м. Подъем на таком оборудовании выполняется вертикально, на платформе. Подобные приспособления схожи по принципу работы и конструкции с лифтами. Устанавливают вертикальные подъемники на уличных лестницах и внутри помещений. Среди преимуществ данной техники — компактность и простота управления (при помощи пульта).
2. Гусеничные. Такие подъемники помогают в преодолении самых сложных препятствий. Они крепятся к самой коляске. Передвижение выполняется за счет работы резиновых гусениц. Такие приспособления подходят как для уличных лестниц, так и для использования внутри здания. Преимущества техники — в их мобильности, возможности всегда иметь при себе, что значительно упрощает подъем по лестницам. Однако, чтобы использовать их по назначению, потребуется прилагать физические усилия.
3. Наклонные. Данные приспособления упрощают перемещение по лестничным пролетам. Основа такого оборудования движется по наклонной прямой. Платформа фиксируется над лестницей. Управление у наклонных подъемников осуществляется вручную или автоматически. Они способны обеспечивать высоту подъема до 1,5 м.
4. Мобильные. Это автономное универсальное оборудование, которое используют в больничных или домашних условиях. Такие подъемники дополнены люльками, предназначены для перемещения инвалида в ванну, на кровать. Работают они от аккумулятора, управление осуществляется за счет активных или пассивных механизмов, но требуется контроль и помощь другого человека.
5. Кресельные. Это кресла с реечной передачей. Устанавливают такие подъемники под лестницами. Управление ими осуществляется при помощи пульта, справиться можно самостоятельно.

Как видно, подъемники существуют разных видов. Подобрать подходящую по назначению и способу управления модель можно как для дома, так и для улицы, чтобы максимально облегчить участие инвалида-колясочника в преодолении расстояний в быту и на прогулках.

Какими бывают лестничные подъемники для инвалидов

Специальное приспособление позволяет человеку с ограниченными возможностями преодолевать лестничные пролеты. Такие конструкции могут быть:

• стационарные, которые монтируются на направляющих, закрепленных непосредственно на стене или лестничных ступенях, для перемещения инвалида с помощью такого устройства потребуется посторонняя помощь (необходимо пересадить больного из кресла на сидение подъемника);

• мобильные, оснащенные крепежом, который подходит для инвалидной коляски, позволяют человеку с нарушением двигательных функций самостоятельно преодолевать ступени.

Различаются модели, которые могут передвигаться по прямой или сложной траектории. Транспортировка больного при помощи различных моделей лестницеходов происходит за счет приводов, которые бывают:

• гидравлическими, отличающиеся плавным ходом и простотой установки;

• электрическим, которые удобны в использовании, как в общественных зданиях, так и в домашних условиях.

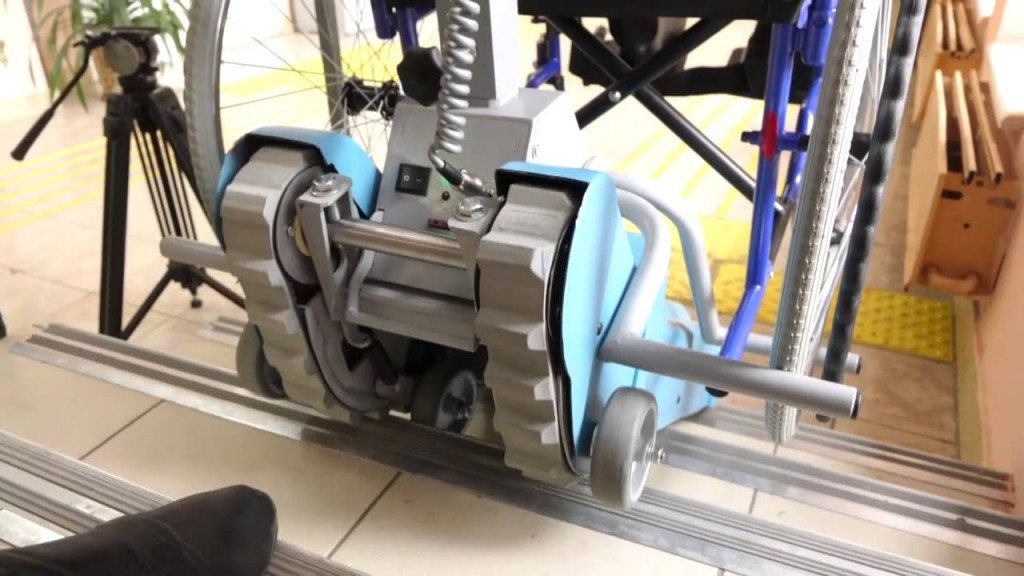

Удобным способом перемещения инвалидов является использование устройств с гусеничным механизмом. Это один из самых удобных видов подъемников для людей с патологиями органов движения, который позволяет подниматься по лестницам, имеющим различные конструкции. Часто такое приспособление называют «автономный ступенькоход».

Вертикальный или наклонный подъемник?

Основное различие между подъемными конструкциями – траектория, по которой они движутся. Разработаны лестничные приспособления для инвалидов, которые осуществляют подъем по:

1. прямым маршам;
2. поворотным маршам.

Для движения по прямым маршам или их участкам используют лестничное подъемное устройство бк 350. Такой подъемник может быть установлен как в жилом здании, так и в общественном. Он работает автоматически, управлять установкой можно при помощи клавиш, расположенных на панели, или пульта.

Такие наклонные лестничные системы позволяют людям, передвигающимся на инвалидных колясках, без посторонней помощи подниматься по ступеням. Причем они могут быть обустроены не только на внутренних, но и на наружных маршах. Подъемники представляют собой площадки с поручнями, которые движутся по прямым направляющим.

Другой вариант – лестничное подъемное устройство бк 325. Оно обеспечивает подъем по сложной линии. Как и вышеупомянутая конструкция, лестничный подъемник может быть установлен в жилых домах и общественных зданиях. Траектория движения платформы не ограничена по длине. Такие лестничные подъемники могут быть установлены на системах, состоящих из нескольких маршей, разделенных площадками.

Помимо наклонных, встречаются вертикальные приспособления для инвалидов. По принципу действия они напоминают грузовой лифт, однако имеют конструктивные отличия. Подъемники для инвалидов часто не имеют стен, их заменяют ограничительные поручни или створки. Цена на такие платформы сравнительно доступная. Плавное движение площадки предотвращает переворачивание коляски.

Интересно:

Траектория вертикально движущегося устройства не повторяет траекторию марша. Она выстраивается таким образом, чтобы доставить человека на необходимую высоту с минимальными усилиями.

Разновидности

Подъемник для МГН – это достаточно распространенный вид оборудования. В связи с этим на современном рынке товаров для МГН представлено множество моделей данных изделий. Все они разделены на группы. Они могут быть наклонными, вертикальными и лифтовыми. Кроме того, существуют кресельные подъемники и линейка узкоспециализированного оборудования. Все вышеперечисленные модели будут рассмотрены подробней немного ниже.

Классифицировать подъемник можно по массе различных признаков, например, они могут быть внутренними или наружными, подключаться к сети 220 или 380 В и т. д. Выбор характеристик напрямую зависит от имеющихся целей. Таким образом детальному рассмотрению в первую очередь подлежит классификация, указанная ранее.

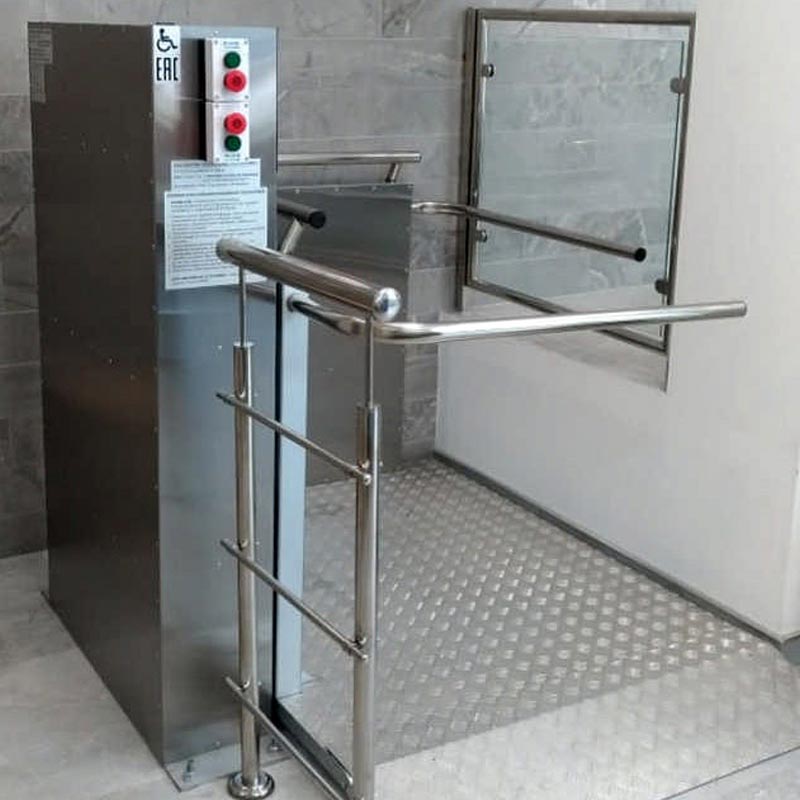

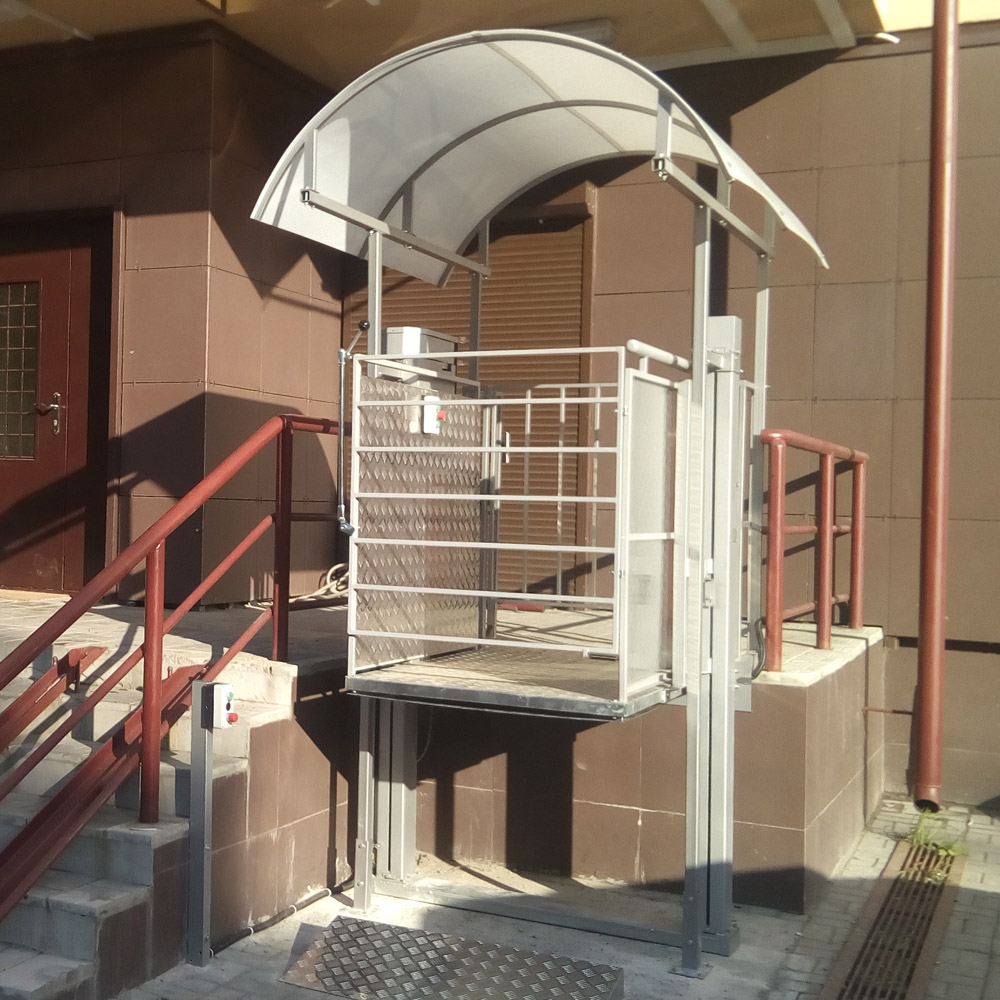

Вертикальная подъемная платформа

Подъемник для инвалидов вертикального перемещения – это наиболее распространенный вид. Его повышенная распространенность в первую очередь обусловлена тем, что ему нужно минимум места для установки и работы.

Конструктивно подъемник для МГН подобного типа, представляет собой платформу способную двигаться вверх и вниз, перемещая на небольшую высоту инвалида с коляской. Они устанавливаются во многих общественных учреждениях, а также в подъездах многоквартирных домов.

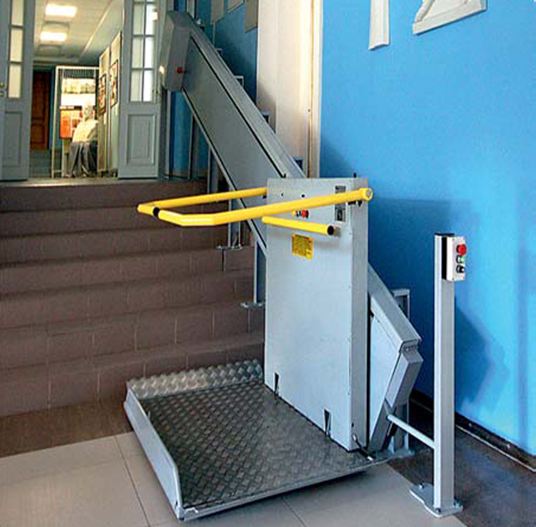

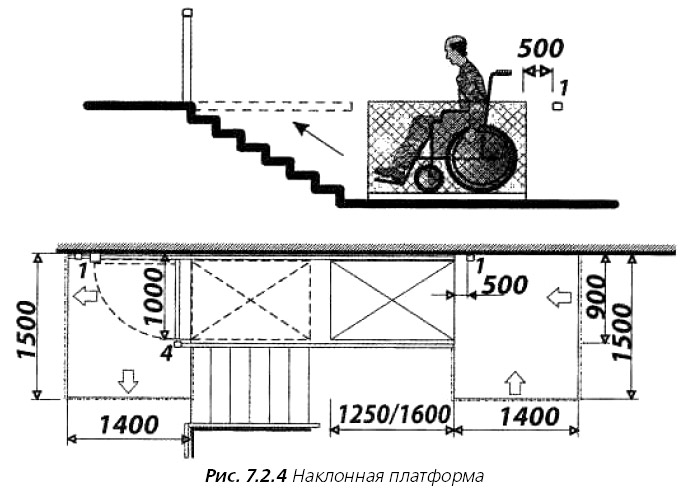

Наклонная платформа

Не менее распространенный вид оборудования, устанавливаемый при отсутствии места для монтажа вертикальной платформы. Доступность для инвалидов обустраивается с помощью подобных подъемников в малогабаритных подъездах многоквартирных домов. Как правило, устройство монтируется непосредственно на лестничный марш. В нерабочем состоянии платформа поднимается и не загромождает проход.

К основным достоинствам следует отнести максимальную плавность хода и простоту управления, с которым справится любой человек. Как правило, подобные платформы работают от электросети 220 В.

Лифтовый подъемник

Перепады высот, являющиеся преградой на пути следования инвалида колясочника, могут иметь достаточно большое значение, выраженное в десятках метров. Разумеется, средством их преодоления чаще всего являются лифты, в которых может перемещаться любой человек, но в некотором случае устанавливаются и подъемники лифтового типа, не перевозящие стоящих пассажиров.

Чаще всего подъемник для МГН лифтового типа, можно встретить в метро, автовокзалах, железнодорожных вокзалах, аэропортах, надземных и подземных переходах. Нельзя сказать, что это оборудование получило огромное распространение.

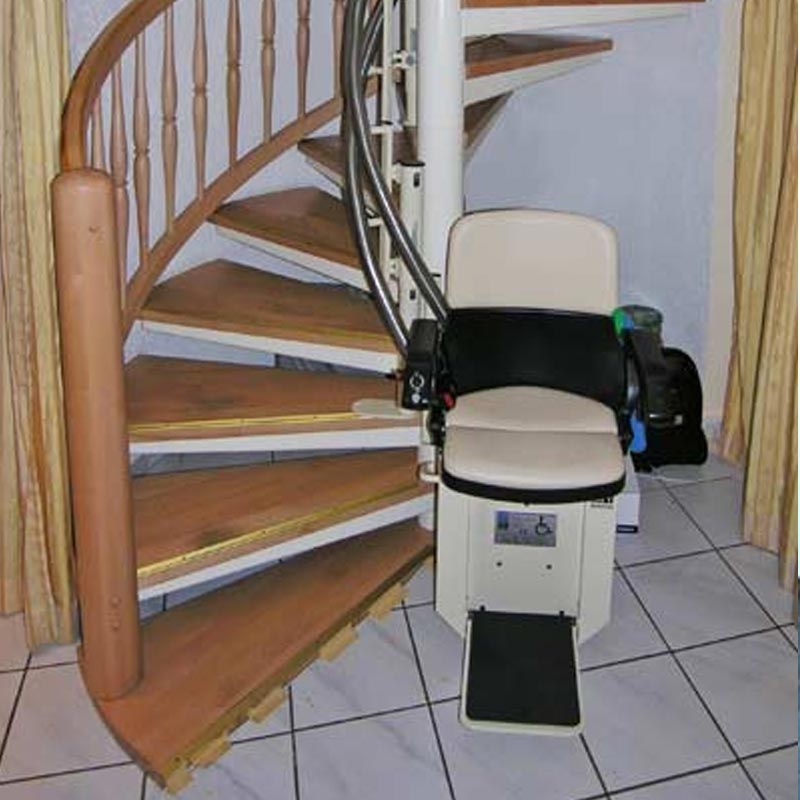

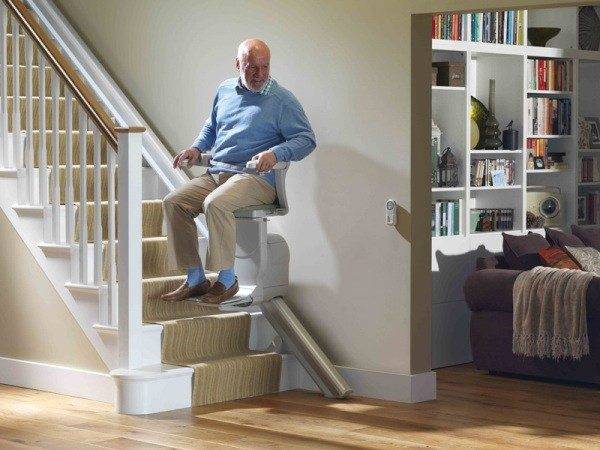

Кресельные подъемники

Все вышеперечисленные виды подъемных платформ предназначены для транспортировки людей, вынужденных пользоваться инвалидными креслами. Они не предназначены для перемещения людей стоя. В то же время инвалид, страдающий заболеваниями опорно-двигательного аппарата не всегда прикован к креслу, но ему трудно преодолеть 10, 20 или 100 ступеней. Решением подобной проблемы является подъемник кресельный для МГН.

Такие устройства чаще всего устанавливаются в частных домах, имеющих два и более этажа. Также их можно встретить в парках, имеющих несколько уровней. Нужно отметить, что в последнем случае круглогодичная эксплуатация невозможна.

Узкоспециализированные устройства

Подъемники для МГН – это не только устройства, позволяющие преодолевать препятствия в виде перепадов высот. Существует еще целый ряд специализированных подъемных устройств. В первую очередь речь идет о приспособлении, предназначенном для посещения бассейна. Как известно водные процедуры, в том числе и плавание, благоприятно сказываются на состоянии здоровья и инвалидам нередко прописывают посещение бассейна, который должен быть оснащен подъемником. С одной стороны, владелец может не ставить подъемник для бассейна для МГН, но это может стать причиной потери массы клиентов, ведь на сегодняшний день в России 10% людей от общего числа населения, являются инвалидами.

Также отдельного внимания заслуживают подъемники для МГН для ванной. Это достаточно компактное устройство, легко приводимое в рабочее состояние и также просто демонтируемое. Данное приспособление станет отличным помощником в быту людям с ограниченными возможностями, имеющим заболевание опорно-двигательного аппарата.

Безбарьерная среда для людей с ограниченными возможностями: лифты для инвалидов

Для людей, волею судьбы оказавшихся в инвалидном кресле, ступеньки являются препятствием в повседневных передвижениях. И задача любого общества состоит в том, чтобы создать для таких людей безбарьерную среду. Для этого сегодня делается немало: производится монтаж специальных лифтов, устанавливаются пандусы к магазинам, аптекам, всевозможным организациям.

Благодаря таким приспособлениям люди с ограниченными физическими возможностями могут посещать учреждения, в которые раньше для них был вход затруднен. Там, где установить пандус не представляется возможным, следует использовать лифты для инвалидов, наиболее распространенными видами которых являются:

• вертикальные подъемники;
• наклонные (лестничные) лифты.

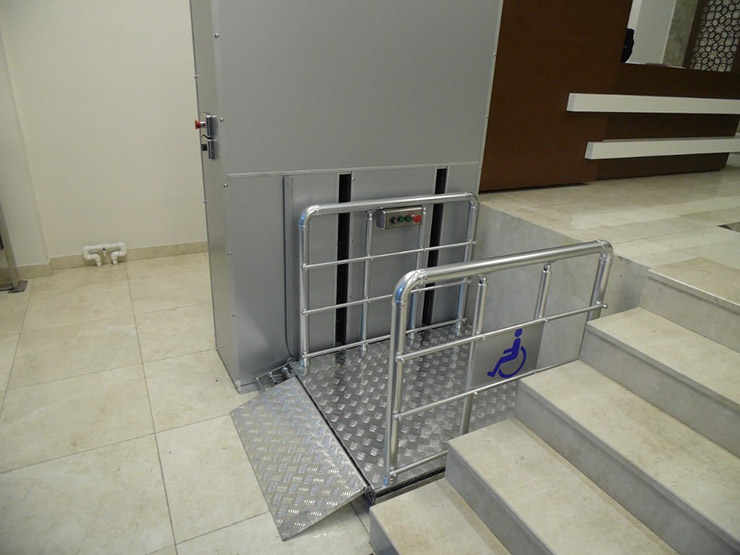

Вертикальные инвалидные лифты

Главной функцией вертикального подъемника является поднятие человека, относящегося к маломобильной группе. Такие лифты для инвалидов по виду напоминают грузовые лифты. Они устанавливаются там, где необходимо осуществить перемещение инвалидов с этажа на этаж.

Вертикальные подъемники делятся на:

• лифты без шахтного ограждения;
• лифты с шахтным ограждением.

Первые актуальны, когда требуемая высота подъема не превышает 2 метров при необходимости двух остановок. Когда же высота достигает расстояния до 12,5 метров, производится монтаж лифтов с шахтным ограждением.

Обычно подъемники такого типа не имеют стен и крыши. Они представляют собой площадку с поручнями. Вертикальные лифты очень удобны, в них все продумано до мелочей. Они безопасны и поднимаются и снижаются с минимальной скоростью. Лифты этой категории оснащены крупными кнопками управления с подсветкой. Чтобы облегчить управление лифтом для слабовидящих людей, на кнопки нанесены обозначения посредством шрифта Брайля. Такие платформы передвигаются практически без шума, они очень комфортны, а благодаря простой конструкции монтаж лифтов не представляет труда.

Наклонные подъемники

Лифты этого типа предназначены для преодоления лицами с ограниченными физическими возможностями такого частого препятствия, как лестница. Представляет собой платформу, оборудованную специальными держателями для инвалидных колясок. Эта платформа передвигается по направляющим, которые могут быть как прямыми, так и изогнутыми – в зависимости от заданного расстояния. То есть траектория, по которой они движутся, может быть прямой или изогнутой.

Наклонные подъемники, предназначенные для инвалидов, не требуют большого пространства для установки. Они могут быть монтированы внутри и снаружи здания. В последнем случае место установки должно быть обязательно защищено навесом. Крепятся обычно к стене или к ступеням посредством самонесущих стоек. Часто такие лифты укомплектованы дополнительным сиденьем. Одним из главных достоинств этого типа подъемником является отсутствие ограничений в высоте. Они комфортны и, как и вертикальные, практически бесшумны.

Эти приспособления значительно способствуют безбарьерному передвижению людей с ограниченными возможностями, что и является целью установки лифтов для инвалидов и разных маломобильных категорий граждан.

• Специальные лифты для инвалидов и лифтовое оборудование для людей с ограничением в передвижении
• Система лифтового диспетчерского контроля «СЛДКС-1» для инвалидных подъемников
• Система диспетчеризации лифтов ТМ88-1

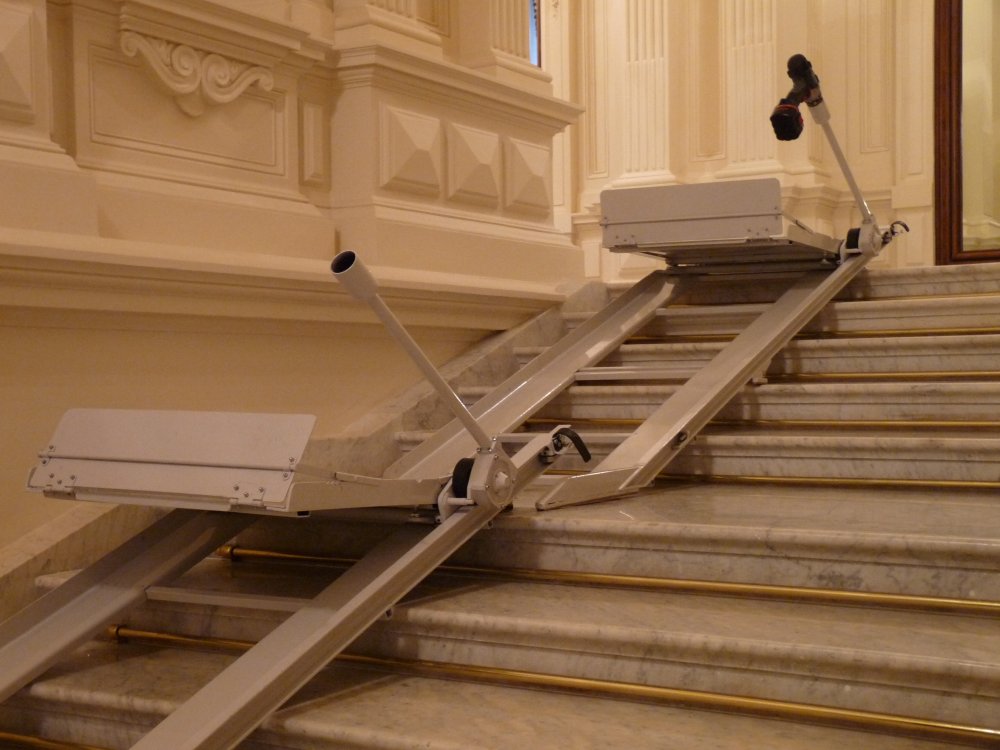

Пандус с телескопическим механизмом

Он представляет собой переносное устройство с выдвижной направляющей. Конструкция разработана для эксплуатации разной техникой, в том числе и колясками инвалидов. Приспособления с раздвижным механизмом могут быть повышенной грузоподъемности. Их применяют при перемещении крупных технических средств, таких как мотоциклы, квадроциклы и другие тяжелые устройства. Различаются 2-секционные и 3-секционные раздвижные устройства. Также они бывают складные и модульные. Выполняются в виде платформ и рельсов, а наличие замочного крепления исключает риск самопроизвольного раздвижения полозьев. Этот вид приспособлений для инвалидов в кресле является универсальным, так как подходит для любого лестничного марша. Также он применяется при преодолении небольших бордюров, порогов, актуален при перемещении маломобильной техники в автотранспорт. Особенности эксплуатации телескопического (раздвижного) приспособления следующие:

• можно использовать в сложенном виде: для преодоления небольшой лестницы нужно установить оборудование в сложенном состоянии на две точки опоры;
• в разложенном виде полозья должны упираться на каждую ступеньку лестничного марша;
• по требованиям стандартов, допустимый угол уклона составляет 8% или 4,8°, при условиях вертикального подъема конструкции до 50 см и длины до 60 см;
• большинство производителей предупреждает о необходимости сопровождения инвалидов в коляске во время эксплуатации подобных конструкций.

Важно!Чтобы телескопический пандус прослужил максимально долго, хранить его рекомендуют в специальном чехле.

Что учесть при выборе?

На подъемник, какого типа бы он ни был, осуществляется огромная нагрузка, потому при выборе надо обращать внимание на все элементы конструкции:

• материал сидения, ложа, чехлов, ремней – должен быть крепким, стойким к постоянному воздействию влаги, легко моющимся;
• тип управления – механический или с электроприводом. Второй, конечно, удобнее, так как от вас потребуется нажимать на кнопки на выносной панели или на пульте. Механические модели немного сложнее в эксплуатации, но и они не потребуют от вас гигантских усилий, зато стоят намного дешевле. Главное, чтобы в эксплуатации подъемник был не замороченным;
• качество креплений и регулирующих механизмов должно быть идеальным – никакие скрипы, заедания, шатания не допустимы, ведь на кону безопасность;
• габариты устройства подбираются в зависимости от особенностей квартиры. К счастью, есть достаточно компактные подъемники, которые можно эксплуатировать даже в стандартной (читай – небольшой) квартире. Если места совсем мало, то лучше обратить внимание на складные модели. Не забывайте учитывать ширину дверных проемов – подъемник должен проходить в ванную комнату, а может, — и в другие помещения. Все зависит от планируемой эксплуатации;
• хорошая маневренность достигается благодаря регулировке ширины основания. Если расширить основание, то подъемник сможет легко вплотную подъехать к креслу, а в стандартном положении основания конструкция проходит сквозь стандартные дверные проемы
• функциональность должна соответствовать запросам пациента, нет необходимости переплачивать за ненужные функции. Регулировка угла наклона головы, возможность фиксации конечностей – все это на ваше усмотрение.

Еще раз отметим, что при выборе стоит уделять одинаковое внимание как удобству для пациента, так и простоте использования для того, кто осуществляет уход за ним.

Статья написана для сайта

Метки:Ванная комната

Монтаж оборудования

Существуют различные способы крепления подъемника ПТУ-001. Следует выбирать способ в соответствии архитектурными особенностями места установки.

Место установки подъемника должно соответствовать его габаритным характеристикам.

Основной несущей деталью подъемника является моторный отсек, в котором расположены двигатели. Как правило, подъемник крепится моторным отсеком к фартуку верхней посадочной площадки. При этом выступающая часть моторного укладывается на порог верхней посадочной площадки.

Иные способы крепления подъемника разрабатываются индивидуально для каждого заказчика.

В зависимости от материала фартука следует выбирать способ крепления.

Если фартук стальной, то следует приварить моторный отсека по краям непосредственно к каркасу. Необходимо не менее двух точек крепления моторного отсека к фартуку с левой и правой стороны задней стенки моторного отсека.

Если фартук из кирпича, бетона или другого плотного материала, то следует использовать крепление с помощью анкерных болтов, заглубленных в стену. Тип болтов и глубину крепления следует выбирать исходя из материала фартука.

Крепить подъемник к фальшь-панелям и другим материалам, не способным выдерживать нагрузки, создаваемые подъемником запрещено.

Нижние концы направляющих подъемника фиксируются либо:

— монтажной пеной, либо другим плотным материалом в углублении нижней посадочной площадки;

— анкерными болтами, закрепленными в нижней посадочной площадке;

— сваркой с любыми надежно закрепленными металлоконструкциями.

Подъемники из нержавеющей стали рекомендуется устанавливать только с помощью анкерных болтов. Сварка подъемников из нержавеющей стали с конструкциями из нержавеющей стали, а также с конструкциями из других металлов требует высокой квалификации сварщиков и наличия специального оборудования.

Монтажный чертеж подъемника ПТУ-001

Установочные размеры подъемника для инвалидов ПТУ-001 с .PDF
