Инструкция по монтажу гибкой битумной черепицы

Монтаж основания

Гибкая черепица требует ровного и прочного основания. Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3). Настил также можно сделать из плотно пригнанных друг к другу обрезных досок толщиной 25 мм, однако лучше использовать влагостойкие ориентировано-стружечные плиты (ОСП-3) или фанеру марки ФСФ по частой обрешётке. В обоих случаях, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины. Толщину листового материала выбирают, исходя из шага досок обрешётки уклоны скатов, но в любом случае она должна составлять не менее 9 мм.

Обратите внимание на оттенок — он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты из 4-7 пачек перемешиваются между кровли лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то кровля под гибкую черепицу подготавливается заранее: черепичные гонты держат в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.

Современные модификации рубероида

Рубемаст

Основой его является картон, как и у традиционного рубероида. Главной отличительной характеристикой его является наличие большего слоя связующего материала. Увеличение битумного слоя дает возможность снизить трещинообразование, увеличить пластичность и, тем самым продлить срок службы материала до 15 лет.

Стеклорубероид

Этот материал может встречаться под названием стеклоизол. В этом случае картон заменен на стеклоткань, что повышает качественный уровень материала. Его характеризует повышенная устойчивость к гниению, меньшая склонность к возникновению трещин, что увеличивает срок эксплуатации до 20 лет.

Стеклорубероид

Еврорубероид

На смену традиционному рубероиду пришел современный материал, отвечающий всем требованиям, предъявляемым к кровле. Еврорубероид изготавливается из битумно-полимерных материалов, нанесенных на основу. Это покрытия обладают высокими эластическими свойствами и отличными показателями влагостойкости. Визуально материал имеет сходство с рубероидом, но он является принципиально иным материалом и напоминает в какой-то мере резину.

Еврорубероид

Процесс производства еврорубероида заключается в нанесении полимерно-битумной смеси или одного битума, который покрывается слоем гранулятом или крошкой определенного состава. Эксплуатационный срок материала достигает 20 лет и более. Недостатком материала является низкая устойчивость к пониженным температурам, что обуславливает необходимость укладки его в 3-4 слоя. При этом на данный момент этот материал не имеет аналогов.

Описанные виды современных видов рубероида по способу нанесения относятся к материалам, которые наплавляются. Такой способ монтажа объясняется тем, что технологически плотного прилегания материала можно достичь только под воздействием высокой температуры.

Жидкий рубероид

Жидкий рубероид

Этот вид кровельного материала ближе к мастикам, так как основой его служит жидкая резина. Требуемые свойства ей придаются при помощи введения специальных модернизаторов и пластификаторов. В результате жидкий рубероид получает следующие характеристики:

• значительный срок эксплуатации;
• упрощаются работы по нанесению материала;
• консистенция такова, что дает возможность ремонтировать поврежденные участки кровли, выполненные из другого типа материала.

Укладка битумной черепицы ↑

Разметка ↑

razmetka-1razmetka-2

Монтаж битумной черепицы, особенно непрофессионалу, рекомендуется осуществлять по разметке, указывающей точное направление монтажа, которую предварительно выполняют на кровле. На самом деле, из-за относительно небольших размеров, довольно часто ряды в процессе укладки искривляются, и если для небольших площадей такой изъян не имеет существенного значения и практически не бросается глаза, то на больших – они чреваты неприятными последствиями.

Сверху вниз (либо наоборот), желательно с краю, откуда будут укладываться гонты, чертят параллельно две прямые, сохранив между ними расстояние в 50 см. Затем перпендикулярно к ним отмечают линии рядов с шагом 25 см.

Процесс укладки ↑

ukladka-1ukladka 2

Начинают монтаж с нижнего края ската.

Ряд 1. Есть два варианта.

• уложить гонты вверх тормашками;
• использовать специальную самоклеящуюся полосу, правда, обходится она значительно больше – почти вдвое. Этот ряд должен ориентирован относительно ската.

Ряд 2. Начиная с этого ряда, укладку продолжают, следуя разметке. Гонты с нижней стороны снабжены защитной пленкой. Ее снимают непосредственно перед наклеиванием и придавливают к основанию. Закрепляют черепицу при помощи особых луженых либо обмедненных гвоздей, снабженных широкой шляпкой.

СоветЗабивают их по краям и посередине каждого из гонтов так, чтобы можно было закрепить сразу два ряда. Причем выступающие формы каждого из последующих рядов должны закрывать шляпки крепежных элементов предыдущих. На каждый погонный метр битумной черепицы необходимо по четыре гвоздя.

Последующие ряды укладывают со сдвигом в полметра. При необходимости нужно проследить, чтобы лепестки каждого последующего ряда расположились между теми же элементами предыдущего.

Принцип фиксации гонтов остается одинаковым, независимо от ряда.

Это была базовая часть инструкции по монтажу гибкой черепицы Шинглас, деке и мягкой черепицы от других производителей. Например, монтаж черепицы гибкой tilercat прима выполняется по тому же принципу.

Монтаж  мягкой кровли видео (черепица)

Само собой, что устройство кровли является комплексным мероприятием и включает в себя определенное количество этапов.

Подготовка основания

В качестве основы под гибкую черепицу можно использовать обрезную доску, влагостойкую фанеру, OSB-плиту и другой строительный материал с ровной поверхностью, максимально допустимая влажность которого —  20%. Доски на стыках крепятся к опорам и перекрывают не меньше двух прогонов между ними.

Швы нижней обшивки должны иметь как минимум двухмиллиметровые зазоры. Если обрешетка сделана из обрезной доски, то зазоры делают пятимиллиметровыми.

Совет: годовые кольца на обрезных досках при монтаже надо располагать округлыми частями вверх.

Устройство вентиляции

Система вентиляции обеспечивает циркуляцию воздуха, что необходимо для предотвращения образования конденсата на нижней части основания. Пренебрежение этим этапом строительного процесса приведет к тому, что стропильная система начнет гнить, а в зимнее время будут образовываться сосульки и наледь.

Элементы системы кровельной вентиляции:

• вентиляционные выходы;
• продухи в свесах карнизов;
• воздушный промежуток между основанием и гидроизоляцией — не менее 5мм.

Совет: чтобы чердак проветривался естественным образом, отверстия для вентиляции нужно располагать равномерно под свесом карниза вдоль всего конька.

Устройство вентиляции

Подкладочный слой

При устройстве мягкой кровли технология монтажа предусматривает укладку подкладочного слоя. Он монтируется на карнизных свесах, торцах кровли и ендовах по направлению сверху вниз.

В случае если уклон кровли превышает 18 градусов, можно ограничиться подкладкой только там, где протечки вероятны более всего. Ендовы и коньки усиливаются на 500мм и 250мм соответственно. Ендовы при этом оборудуются подкладочным слоем с двух сторон, а вдоль карнизных свесов и торцевых он должен быть уложен на ширину  минимум 400мм.

Если крыша имеет уклон от 12 градусов до 18, ковер-подкладка укладывается по всей площади – в направлении с нижней части наверх, в параллельном направлении с карнизным свесом. В продольном направлении нахлест должен составлять 150мм, в поперечном – не менее 100мм. Подкладка прибивается к основанию оцинкованными кровельными гвоздями на расстоянии 200мм друг от друга.

Совет: для лучшей герметичности мест нахлеста их нужно промазывать битумной мастикой.

Карнизные планки: монтаж

Такие планки делаются из металла и крепятся на подкладку на свесах карнизов. Нужны они для защиты краев обрешетки. Крепеж производится монтажными гвоздями, шаг между ними должен составлять 100мм. Там, где карнизные планки стыкуются, нужно делать нахлест как минимум в 20мм.

Фронтонные планки: монтаж

Они также изготовлены из металла, крепят их на подкладочный слой в торцах кровли. Предназначены для защиты края обрешетки. Крепление аналогично карнизным планкам.

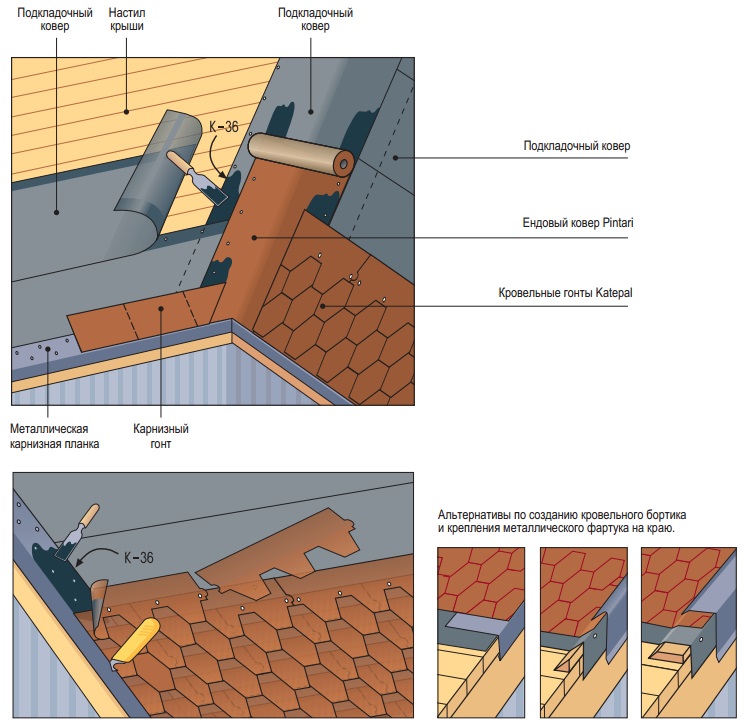

Ендовый ковер

Дополнительная защита кровли от атмосферных осадков. Выбирать его нужно соответственно цвету черепицы, прибивается кровельными гвоздями. Нахлесты тщательно проклеиваются.

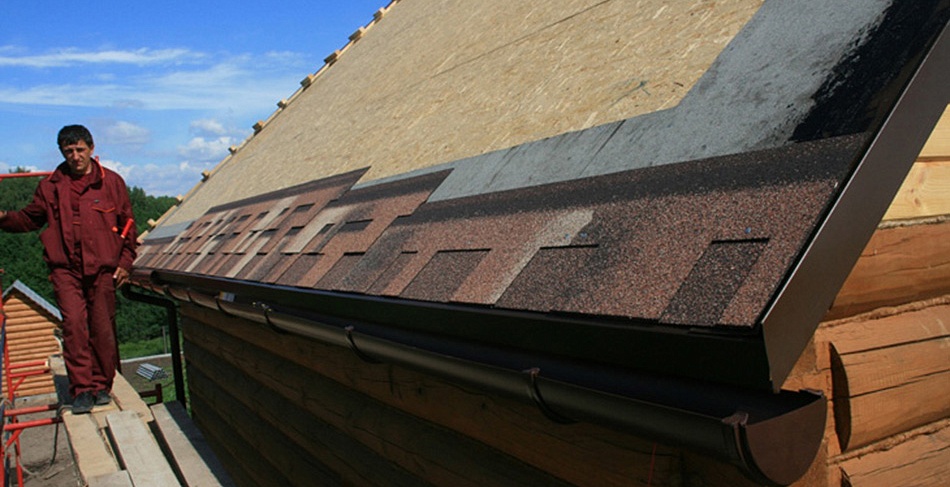

Карнизная черепица: укладка

При монтаже мягкой кровли своими руками следует помнить, что перед укладкой с нижней поверхности черепицы нужно снять защитную пленку. Карнизная черепица укладывается на расстоянии в 1-2см от края карниза вдоль его свеса, точно стык в стык.

Рядовая черепица: укладка

Начинают укладку основной части черепичной кровли с середины свеса по направлению к торцам. В стандартных условиях листы прибиваются четырьмя гвоздями, если же скат крыши очень крутой или климатическая зона славится постоянными сильными ветрами, нужно использовать не менее шести гвоздей.

Первый ряд монтируется так, чтобы расположение его кромки оказалось не дальше сантиметра от верхнего края черепицы карниза. Места стыков должны прикрываться «лепестками». При укладке следующего ряда и последующих нужно следить, чтобы уровень вырезов предыдущего ряда и концы «лепестков» совпадали. По краю битумную черепицу обрезают и проклеивают на ширину не меньше чем 10см.

Совет: прежде чем приступать к укладке, скаты нужно разметить мелом – горизонтальными линями. Это нужно для того, чтобы листы были точно установлены в ровный ряд. Если же геометрия ската нарушена или на нем установлены какие-либо дополнительные элементы (трубы, слуховые окна), то меловая разметка поможет выровнять ряды.

Коньковая черепица: укладка

Для того чтобы получить коньковую черепицу, нужно разрезать карнизную на три части в местах перфорации. Укладывают ее на конек кровли параллельно ему – короткой стороной. Каждая часть прибивается четырьмя гвоздями – по паре с каждой стороны. Сверху на гвозди делается нахлест следующим черепичным листом – не менее 5см.

Заключение

Перед устройством кровли из битумной черепицы необходимо тщательно изучить технологию выполнения работ и их особенности. Учитывая, что работа выполняется на высоте, особое внимание нужно обратить на технику безопасности при высотных работах. Все работы необходимо выполнять особенно тщательно, чтобы исключить протекание кровли.

• Кровля из металлочерепицы
• Достоинства и недостатки мягкой черепицы для загородного дома
• Достоинства и недостатки композитной черепицы
• Монтаж мягкой черепицы
• Монтаж рубероида на крышу частного дома
• Использование подкладочного ковра под гибкую черепицу

Подготовка к самостоятельной работе

Если для кровли выбраны гибкие кровельные плитки, кладка их собственными руками должна начинаться с определения количества облицовки, дополнительных расходных материалов. Необходимо, чтобы нижний частый кровельный материал монтировался в соответствии с требованиями этого покрытия.

Прежде чем покупать нужное количество черепицы, планок, основных ковров, коньков, других дополнительных элементов, креплений, необходимо обеспечить запас материалов.

Ориентировочная стоимость:

• черепица — в коробке 1,5−3 м2 в зависимости от размеров, с учётом перекрытий (указанных производителем на каждой коробке), обычно необходима 5% маржа;
• мастика — 200 г / м для дождевого ковра, 100 г / м для конца, 750 г / м для точек пересечения;
• гвозди — 80 г / м2 с выбором фурнитуры с 3 мм стержнем, 9 мм длиной 3 см с гальваническим покрытием.

Подложка необходима для создания непрерывного подкладного ковра со склонами коньков менее 18 градусов или обработкой периметра коньков со склонами, большими этого значения. Он изготовлен из полиэстера 2 мм с битумным покрытием или производится в виде 2 мм гидробарьера ОС GOC без порошка.

На сайтах ведущих производителей существуют обязательные калькуляторы для расчёта количества материалов для одно- и многоканальных, палаточных, мансардных крыш.

Монтаж стропильной системы

Стропильная система является основой всей крыши и от ее конфигурации зависит прочность будущей конструкции. По принципу строения и характеру применения опорный каркас различается на два противоположных типа: висячий и наслонный.

• Висячие стропила. Опираются только на внешние стены здания, а ферма в виде треугольника остается в висячем положении. Применяются для легких конструкций.
• Наслонные стропила. Опираются, как на внешние стены здания, так и на внутренние. Стропильные ноги «наслоняются» на стойки, а те в свою очередь опираются на лежень, который лежит на внутренней капитальной стене. Применяются для габаритных и тяжелых конструкций.

От правильности выбора стропильной системы зависит функциональность и устойчивость всей крыши.

Крепление стропил к мауэрлату

В частном строительстве крепление стропил к мауэрлату осуществляется двумя наиболее распространенными способами: жесткое и скользящее соединения.

В кирпичных и каменных домах крепление стропил к мауэрлату осуществляют жестким способом посредством врубочного и безврубочного соединения. В первом случае плотная фиксация достигается за счет создания запила в стропильной ноге, а во втором используется опорный брус, который подпирает балку с обратной стороны. Это наиболее трудоемкие, надежные и универсальные способы крепления – применимы, как для наслонных, так и для висячих стропильных систем.

Скользящее соединение наиболее часто используется в деревянных сооружениях, поскольку они дают наибольшую усадку. Крепление стропил осуществляется с использованием «плавающего» крепежа – салазок, что позволяет избежать деформацию кровли при изменении положения верхнего ряда брусьев.

Крепление стропил в коньке

На сегодняшний день активно применяются только три основных способа монтажа верхней часть стропил:

• Внахлёст. В этом случае выпиливается половина сечения примыкающих элементов для создания паза и подготавливается отверстие для болтового соединения.
• Встык. Верхние торцы бруса обрезаются для получения идеального вертикального стыка, а в качестве крепежных элементов используются металлические пластины или деревянные накладки (прибоины).
• На прогон. Стропильные ноги укладываются вплотную друг к другу и соединяются непосредственно с опорной балкой.

Как усилить систему?

Для того чтобы усилить кровельный каркас при длине пролета свыше 6 м, необходимо уменьшить свободный пролет стропил. Этого можно добиться посредством создания дополнительной горизонтальной опорной балки (лежень) на внутренней несущей стене и установки наклонных стоек.

Для придания дополнительной жесткости и для уменьшения распора стропил применяются затяжки. Они крепятся с двух сторон стропильной балки при помощи саморезов, гвоздей, шпилек на расстоянии примерно 1/4 от верха.

Для того чтобы созданный каркас не сорвало сильным порывом ветра, сами стропила также можно прикрепить к несущим стенам. Для этого используется скрутки на основе двух проволок диаметром 4 мм – их оборачивают вокруг ног, а затем соединяют с внутренней стороны и фиксируют при помощи анкера на расстоянии 4–5 рядов до обреза.

Если вы не уверены в надежности вашего сооружения, мы рекомендуем не только прочитать пошаговую инструкцию строительства крыша дома своими руками, но и обратиться к профильным специалистам.

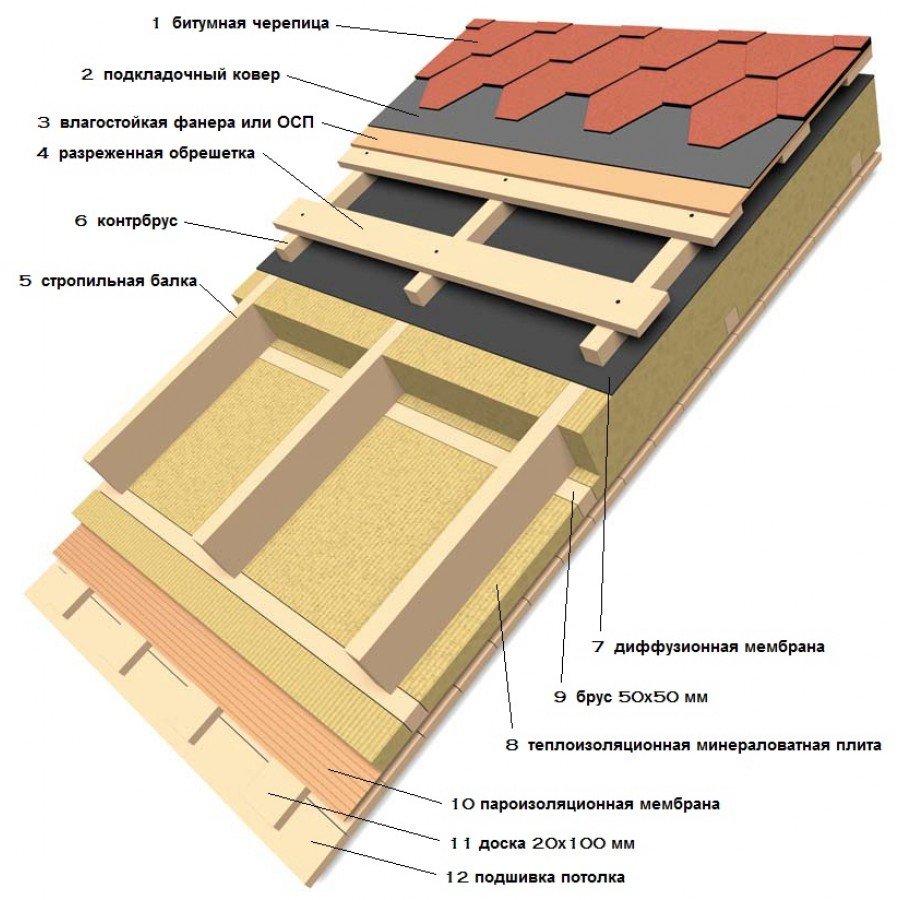

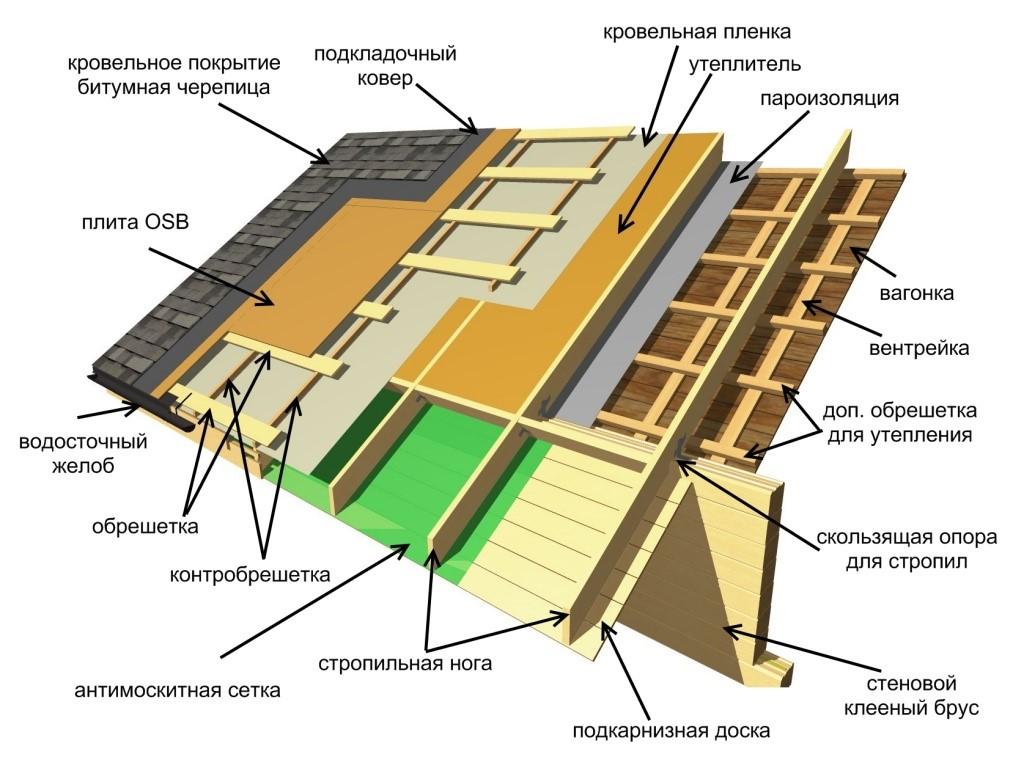

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

• по стропилам набивается гидроизоляция;
• на нее — бруски толщиной не менее 30 мм;
• сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или мансарда от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Гидроизоляционная мембрана настилается поверх стропильных ног

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны  (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из обрезной доски толщиной 30 мм

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают  еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

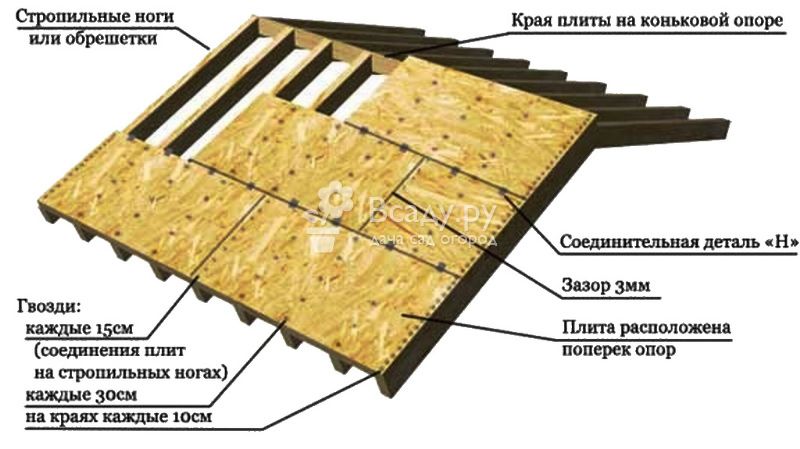

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

• ОСП 3;
• влагостойкую фанеру;
• шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Чаще всего настил под мягкую черепицу делают из ОСП

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

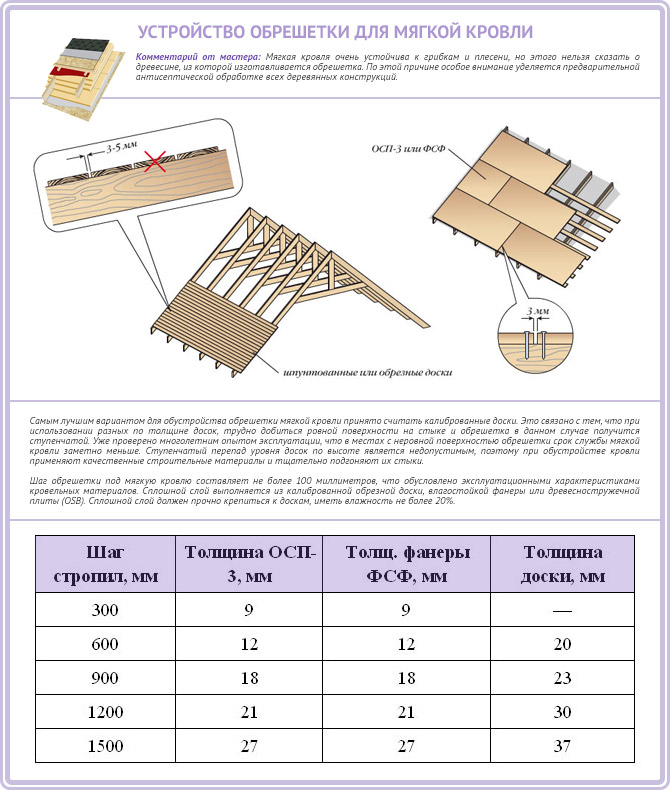

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Толщина обрешетки и настила

Разжелобок, который устанавливают за широкой кирпичной трубой

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Устройство кровли из наплавляемых материалов описано тут.

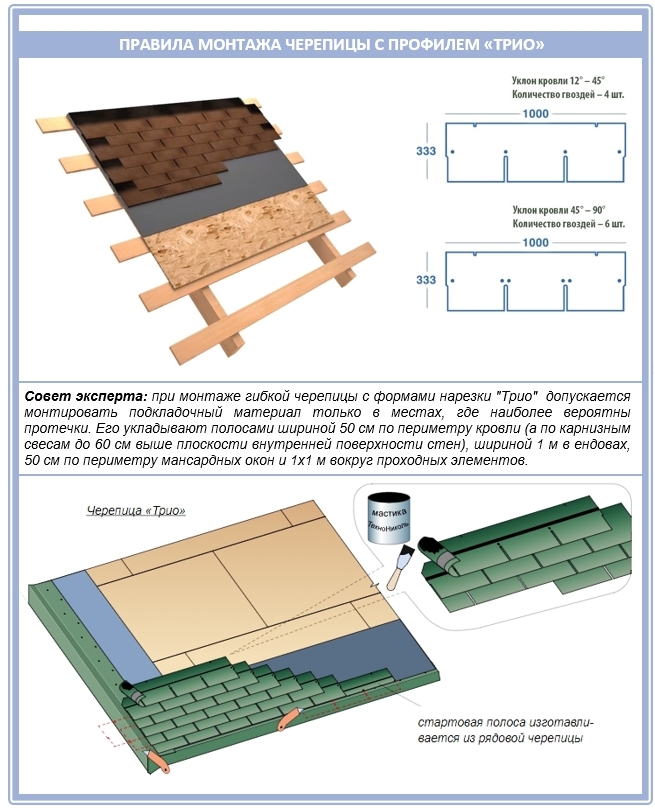

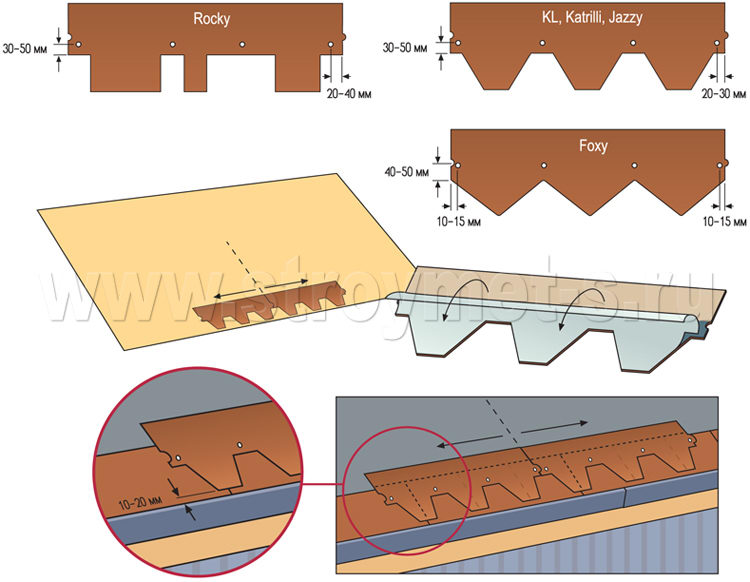

Монтаж стартовой полосы мягкой черепицы

При монтаже мягкой черепицы, стартовой полосой называют первый ряд гибкой черепицы, который крепится вдоль всего карниза. Рядовой полосой называется полоса из черепицы, которая выкладывается из обычной гибкой черепицы. При монтаже мягкой черепицы, в качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо рядовая черепица с предварительно обрезанными лепестками, что делает ее ровной. Обрезать гибкую черепицу лучше всего монтажным ножом с тонким выдвигающимся лезвием, предварительно подложив под черепицу не нужную доску, чтобы не порезать подкладочный ковер или участок уже закрепленной гибкой черепицы. Отрезать так же лучше всего вдоль какой-то ровной поверхности, чтобы отрез был максимально ровным (например, можно приложить металлический уголок или другую доску и обрезать вдоль нее).

Обрезать стоит только в том случае, если черепица имеет форму отличную от прямоугольника. Например при форме нарезки “Джаз” ничего обрезать не нужно, и стартовая полоса укладывается из того же материала, что рядовая.

Края стартовой полосы, если там нет специальной клейкой полосы, следует промазать мастикой при помощи шпателя и закрепить гвоздями из расчета 4 гвоздя сверху и 4 снизу, предварительно отступив от края капельника, примерно, 1-2 см.

Вернуться к списку разделов

Укладка черепицы

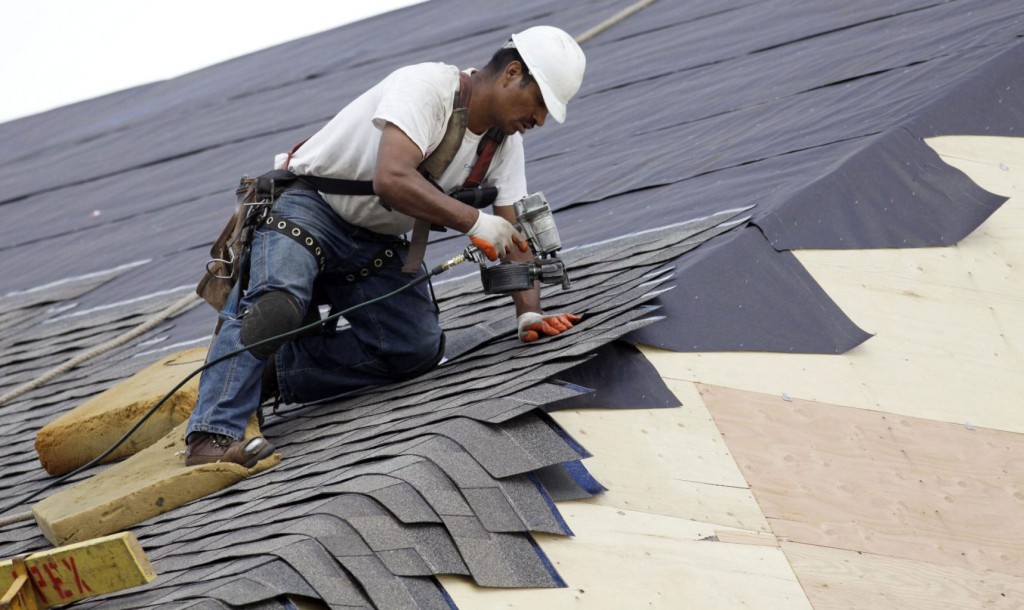

После выполнения подкладки можно начинать монтаж мягкой кровли своими руками. Гонт представляет собой небольшой элемент кровельного покрытия. На нем есть самоклеящиеся области, которые защищены специальной пленкой – ее удаляют перед укладкой.

Начинается укладка с карниза и конька. На всю их длину укладывают универсальную коньково-карнизную черепицу. Края каждого элемента проклеивают мастикой, а также крепят к обрешетки при помощи кровельных гвоздей. Последние должны располагаться на расстоянии друг от друга 15-20 см.

После этого мелованным шнурком необходимо отбить направляющие линии, чтобы получить ориентиры. По ним следует укладывать гонты. Чтобы скаты крыши не отличались друг от друга цветом, стоит перед работой вскрыть каждую упаковку и выбирать по одному элементу из каждой по очереди. В этом случае разница будет незаметна.

Монтаж мягкой кровли начинается с укладки первого ряда – его монтируют с середины, постепенно двигаясь в обе стороны. Каждый из них необходимо проклеить мастикой.

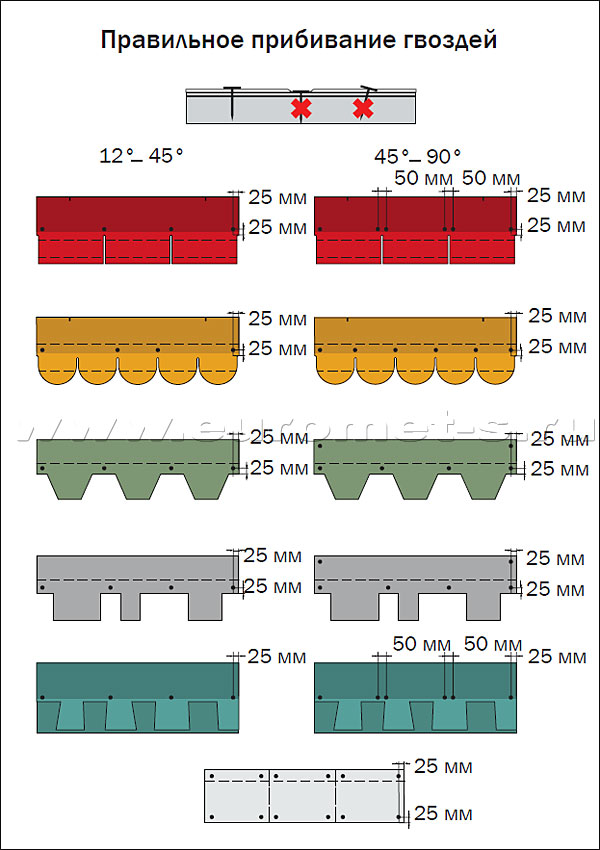

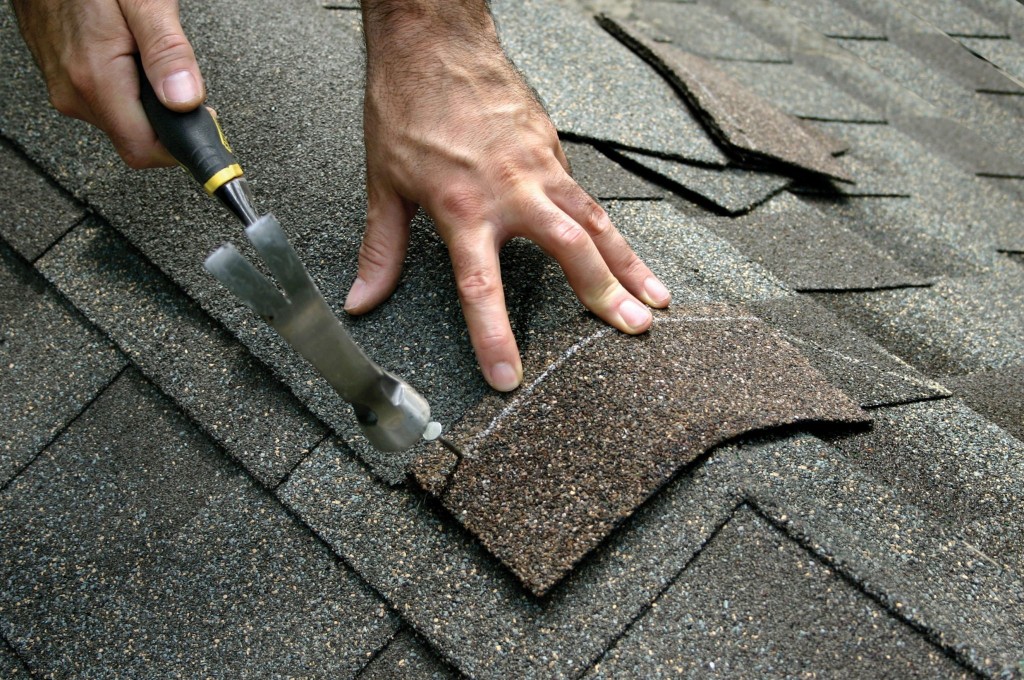

Для крепления гонтов используют кровельные гвозди с широкими шляпками. Для разных типов черепицы предусмотрены свои гвозди. По этой причине необходимо ознакомиться с инструкцией к выбранной кровле. При приближении к коньку стоит оставить отверстие для аэратора.

При укладке черепицы по краям необходимо подгонять размер гонтов. Сделать это достаточно просто. Элементы очень легко резать ножом. Таким же образом обрезают кровельный материал и при обхождении слуховых окон, выходов вентиляции. Чтобы резка гонтов была удобной, под материал лучше положить лист фанеры.

Для монтажа мягкой кровли «Катепал» используют такую же технологию укладки, что и для битумной черепицы «Шинглас». Процесс укладки отображен на видео:

Подготовка крыши под мягкую кровлю

Подготовка состоит из нескольких этапов, каждый из которых по-своему важен. Для того чтобы срок службы крыши был максимально длительным, необходимо обратить внимание на следующие моменты:

Для того чтобы стропильная конструкция служила как можно дольше, производят ее обработку антисептиками (для предохранения от гниения) и антипиренами (для повышения огнеупорности).

Для того чтобы вентилирование было наиболее оптимальным, отверстия для него распределяются под карнизным свесом по всей длине конька крыши равномерно.

Размер вентиляционного отверстия должен быть не менее 8 см 2 при уклоне ската больше, чем 25°; если же уклон составляет от 15 до 25°, площадь отверстия будет равняться 16 см 2 .

Когда на улице ветреная, дождливая или морозная погода, установка битумной черепицы не рекомендуется.

Монтаж мягкой кровли своими руками

Установка карнизной черепицы

Карнизную черепицу кладут вдоль карнизного свеса сверху прикрепленных планок. Ее устанавливают стык в стык.

Ее прикрепляют оцинкованными гвоздями, которые вбиваются близко от перфорации, отступив на 2,5 см от края. Затем места, где забиты гвозди, перекрывают рядовой черепицей.

Установка рядовой черепицы

Ее укладывают от середины карнизного свеса к обоим противоположным торцам крыши. Сначала нужно снять с нее защитную пленку, после приклеить ее и прибить выше паза 4 гвоздями. Но, если крыша имеет большой уклон — свыше 45 градусов, то плитки прикрепляют 6 гвоздями.

Первый ряд монтируют так, чтобы между нижним краем карнизной черепицы и рядовой черепицы оставался зазор в 1 см. Лепестки гонтов (плиток) должны прикрыть гвозди, а также стыки положенной ранее карнизной черепицы. Следующий ряд выкладывают так, чтобы лепестки черепицы были на одном уровне с вырезами гонтов (плиток) нижнего ряда.

Смотрите, чтобы гвозди пробили как черепицу верхнего, так и черепицу нижнего ряда.

На торцах плитка обрезается, но сначала подложите под нее доску, чтобы не повредились нижние слои. А сама плитка проклеивается на ширину 10 см.

В ендовах плитки также обрезаются, на дне ендовы должна быть открытая полоса на расстоянии 15 см. Края плитки также надо проклеить клеем на 10 см.

Установка коньковой черепицы

Коньковую черепицу получают, разделив карнизную плитку по перфорации на 3 части, ее размер 25×33 см. После ее сгибают пополам. Ее прикрепляют на конек крыши, кладя так, чтобы ее короткая часть была параллельно коньку.

Прикрепляют ее 4 гвоздями. Гвозди прячутся под черепицей, так как каждую плитку кладут внахлест на 5 см на предыдущую.

Проходы и примыкания к кровле

Если нужно сделать маленькие проходы через кровлю для входов антенны и других коммуникаций, то используют резиновые уплотнители.

Трубы изолируют по-другому, так как они нагреваются. Сначала по периметру в месте стыка перехода трубы и основания крыши нужно прибить треугольную рейку 5×5 см. Затем монтировать подкладочный ковер внахлест, промазывая места стыков клеем.

Трубу оклеивают специальной изоляцией. Она должна прикрыть 30 см трубы и 20 см ската.

Кровельное примыкание — фартук из металла закрепляется поверх изоляции, все швы промазываются силиконовым клеем. Также выполняется примыкание к вертикальной стене. Но при этом треугольный брусок прикрепляется вдоль стены.

Укладка гибкой черепицы

Технология этого этапа работ подразумевает то, что монтаж начинают в направлении торцевых частей крыши от центра карнизного свеса. Первый и второй ряды покрытия рекомендуется стелить от центра ската, а все последующие ряды со сдвигом влево или вправо относительно предыдущих. Этот способ единственно правильный. Плитки мягкой черепицы прибивают к основанию гвоздями с крупными шляпками. Несоблюдение этого условия влечет вероятность того, что шляпки гвоздей утонут в черепице.

Первый ряд укладывают так, чтобы нижняя кромка покрытия располагалась на 4 см выше нижнего уровня черепиц карниза, а выступающие части черепицы закрывали все участки на стыках. Покрытие приклеивают, сняв перед этим с него защитную пленку, а затем прибивают 4-мя гвоздями, располагая их чуть выше линий паза черепицы. Если уклон кровли крутой (1:1), то каждую черепицу закрепляют 6-ю гвоздями.

Следующие ряды укладывают так, чтобы концы язычков черепицы располагались на одном уровне с вырезом черепицы предыдущего ряда. На торцевых участках кровли покрытие обрезают по краям и проклеивают специальным клеем на ширину не менее 10 см. Для того чтобы швы между отдельными частями получались прямыми, линии швов размечают мелом.

Изоляционный состав рулонных гидроизолируюших материалов

Главным ингредиентом для таких материалов могут выступать битумные композиции, битумно-полимерные составы и мембранные гидроизоляции.

Битумная гидроизоляционная композиция является битумной смолой в смеси с измельченной базальтово-сланцевой крошкой. Это сочетание используется при производстве рубероида, строительного толя и стеклорубероида.

Битумно-полимерный состав получают путем добавления к битуму специальных добавок, призванных повысить его эластичность и термостойкость. Пластичными модификаторами в таких композициях являются искусственный каучук (или пластик). Такие модифицирующие добавки нужны для повышения стойкости битумного компонента к температурным перепадам и ультрафиолетовому излучению, что дает возможность использовать этот вид покрытия в областях с жарким климатом.

Мембранная изоляция принадлежит к новому поколению высокотехнологичных материалов. Она изготавливается из полиэтилена высокой или низкой плотности, полихлорвинила или полиофепина и является тонкой пленкой толщиной 0,2 – 2мм. Для некоторых сортов мембранного гидроизоляционного покрытия выполняется нанесение слоя рифления для более эффективного сцепления с раствором.

Достоинствами гидроизоляционных мембран являются их механическая прочность, стойкость к повреждениям, длительный срок эксплуатации (достигающий 50 лет), экологичность, устойчивость к гниению и разложению, а также широкий температурный диапазон от -40 до +50 градусов Цельсия.

Рулонная гидроизоляция бренда является одним из основных лидеров среди стройматериалов гидроизолирующего назначения в этом сегменте международного рынка. Основанием для столь высокой популярности этого вида продукции «ТехноНИКОЛЬ» служат:

• высокий уровень их надежности и эффективности защиты от проникновения влаги и формирования скоплений конденсата;
• биологическая и химическая устойчивость;
• способность сохранять гибкость и эластичность при отрицательных температурах;
• возможность противостоять значительным нагрузкам на разрыв;
• долговременный (порядка 35 лет) срок службы;
• экономичность;
• простота укладки.

Ветровые планки и коньки

В качестве обрамления фронтонных свесов можно использовать карнизы или ветровые планки. Первые монтируют поверх подкладочного ковра вместе с отделкой карнизных свесов. На углах планки подрезать не нужно: их укладывают внахлест и фиксируют угол пятью гвоздями. Таким образом, обрамление карнизов и ветровых свесов получается одинаковым.

Это не совсем удобно при наличии толстого торца кровельной обрешетки, который нужно закрыть. В этом случае применяют специальные ветровые планки. Они имеют П-образную или Г-образную форму, высоту планки подбирают по толщине торца. На верхнем углу возможно наличие бортика для обрамления свесов с треугольным штапиком на торце.

Такие планки крепят поверх рядовой черепицы, промазывая клеем 2/3 расстояния от края, которое будет закрыто металлом. Ветровые планки крепят к торцу саморезами для профнастила.

После укладки рядовой черепицы ее подрезают на коньках встык без нахлеста, а затем закрывают соединение коньковой черепицей. При наличии вальмовых коньков начинают именно с них, укладывая лепестки снизу вверх. У большинства производителей коньковая черепица — это отрезки карнизных гонтов или ленты. Их укладывают с нахлестом в 5–7 см, прибивая гвоздями один край, который будет закрыт лепестком следующего ряда.
